Albatron GeForce 6600 DDR2 PCI-E 256MB
Albatron GeForce AGP6200AL + ATOP PCI-E 128MB
на базе NVIDIA GeForce 6600/6200A


СОДЕРЖАНИЕ

  1. Введение
  2. Особенности видеокарт
  3. Конфигурации стендов, список тестовых инструментов
  4. Результаты тестов
  5. Выводы


На горизонте появление в продаже новинок низшего уровня 7-й серии среди 3D-ускорителей, и мы заканчиваем изучение подобных видеокарт из 6-й серии.

Я напомню, что серия GeForce 6200/6600LE/6600 принесла в сектор бюджетных решений новые технологии в виде шейдеров 3.0, полноценную поддержку DX9 (имеется ввиду, что скорость работы с шейдерами на порядок выше, чем у предыдущих FX5200/5500/5600 решений). Мы уже изучали 6200-линейку, как c PCI-E интерфейсом, так и с AGP.

Сегодня мы изучим весьма любопытный, но, с моей точки зрения, бесполезный продукт, как ATOP. Такой переходник с AGP на PCI-E отдельно не продается, он поставляется вместе с GeForce 6200A. Нужен ли такой карте переход с AGP на PCi-E? Разумеется, нет! Поскольку NV44 — изначально был выпущен для PCI-E, и видеокарт типа GeForce 6200TC на рынке очень много. Как раз, наоборот, для того, чтобы и в AGP-сегменте появился бюджетный ускоритель со всеми современными функциями, и был выпущен NV44A, то есть GeForce 6200A, поэтому переводить его обратно на PCI-E — глупо.

Да, ATOP позволяет использовать и другие видеокарты с AGP-интерфейсом, ведь в его основе лежит мост NVIDIA HSI. Но на рынке уже очень много ускорителей с интерфейсом PCI-E, и рынок ими насыщен, все сегменты заняты и даже подчас чрезмерно, а вот акселераторов с интерфейсом AGP становится все меньше и меньше, особенно в Hi-End секторе. И как раз в большей степени пользователи заинтересованы в том, чтобы современные и мощные PCI-E-карты смогли заработать в их AGP-системах, то есть, нужен переходник, наоборот, с PCI-E на AGP. Ведь что на рынке AGP-карт сейчас самое мощное? — GeForce 6800 Ultra и RADEON X850 XT PE, и они же есть и с PCI-E интерфейсом. GeForce 7800GT/GTX, RADEON X1800XL/XT — недоступны владельцам AGP-платформ. А в бюджетном сегменте всего полно и там и там. Более того, уже RADEON X1300 и X1600-серии начали выходить с AGP-интерфейсом.

Поэтому ATOP, с точки зрения переходника, представляет лишь академический интерес. И любопытен для тестовых лабораторий.

Второй продукт Albatron — это уже хорошо всем известный GeForce 6600 DDR2, произведенный, как обычно, на заводе Gigabyte (впрочем, как и предыдущий продукт). Эта карта, в отличие от reference, имеет один недостаток. Но об этом ниже.

Платы

Albatron GeForce 6600 DDR2 PCI-E 256MB
Интерфейс: PCI-Express x16

Частоты (чип/физическая по памяти (эффективная по памяти): 350/350 (700) MHz (номинал — 350/400 (800) МГц)

Ширина шины обмена с памятью: 128bit

Число вершинных конвейеров: 3

Число пиксельных конвейеров: 8

Размеры: 190x100x15mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: темно-синий.

Выходные гнезда: d-Sub, DVI, S-Video.

VIVO: нет

TV-out: интегрирован в GPU.

Albatron GeForce AGP6200AL + ATOP PCI-E 128MB
Интерфейс: PCI-Express x16 (без ATOP — AGP2x/4x/8x)

Частоты (чип/физическая по памяти (эффективная по памяти): 350/200 (400) MHz (номинал — 350/300 (600) МГц)

Ширина шины обмена с памятью: 64bit

Число вершинных конвейеров: 3

Число пиксельных конвейеров: 4

Размеры: 190x105x15mm (последняя величина — максимальная толщина видеокарты).

Цвет текстолита: темно-синий.

Выходные гнезда: d-Sub, DVI, S-Video.

VIVO: нет

TV-out: интегрирован в GPU.

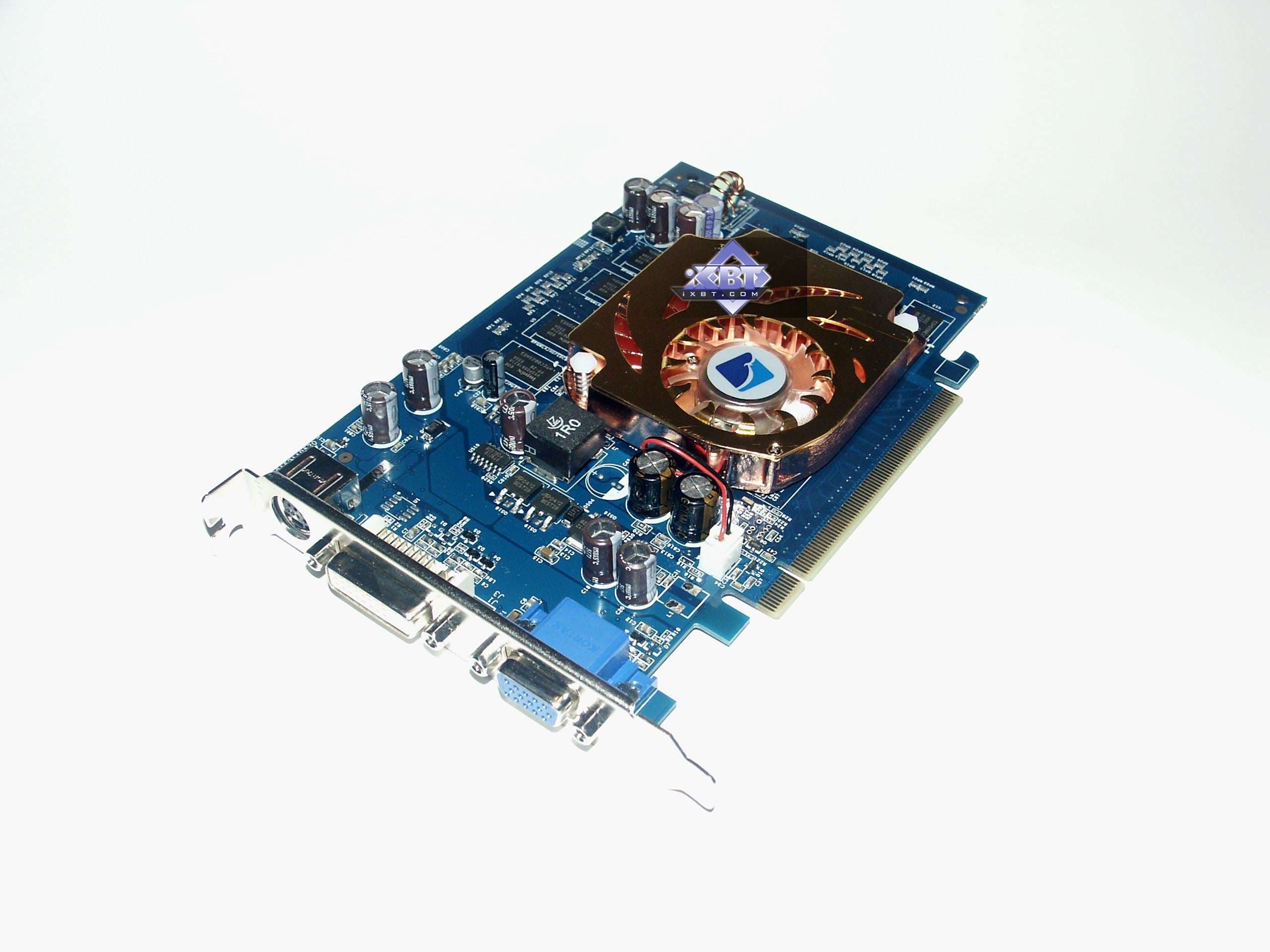

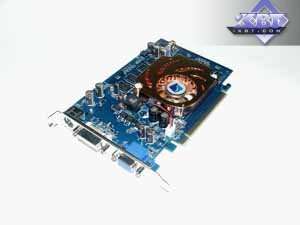

Albatron GeForce 6600 DDR2 PCI-E 256MB
Карта имеет 256 МБ памяти GDDR2 SDRAM, размещенной в 8-ми микросхемах на лицевой сторонe PCB.

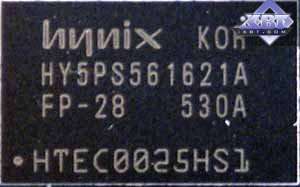

Микросхемы памяти Hynix (GDDR2). Время выборки у микросхем памяти 2.8ns, что соответствует частоте работы 350 (700) МГц.

Albatron GeForce AGP6200AL + ATOP PCI-E 128MB
Карта имеет 128 МБ памяти DDR SDRAM, размещенной в четырех микросхемах на лицевой и оборотной сторонах PCB.

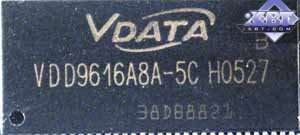

Микросхемы памяти VData. Время выборки у микросхем памяти 5ns, что соответствует частоте работы 200 (400) МГц.

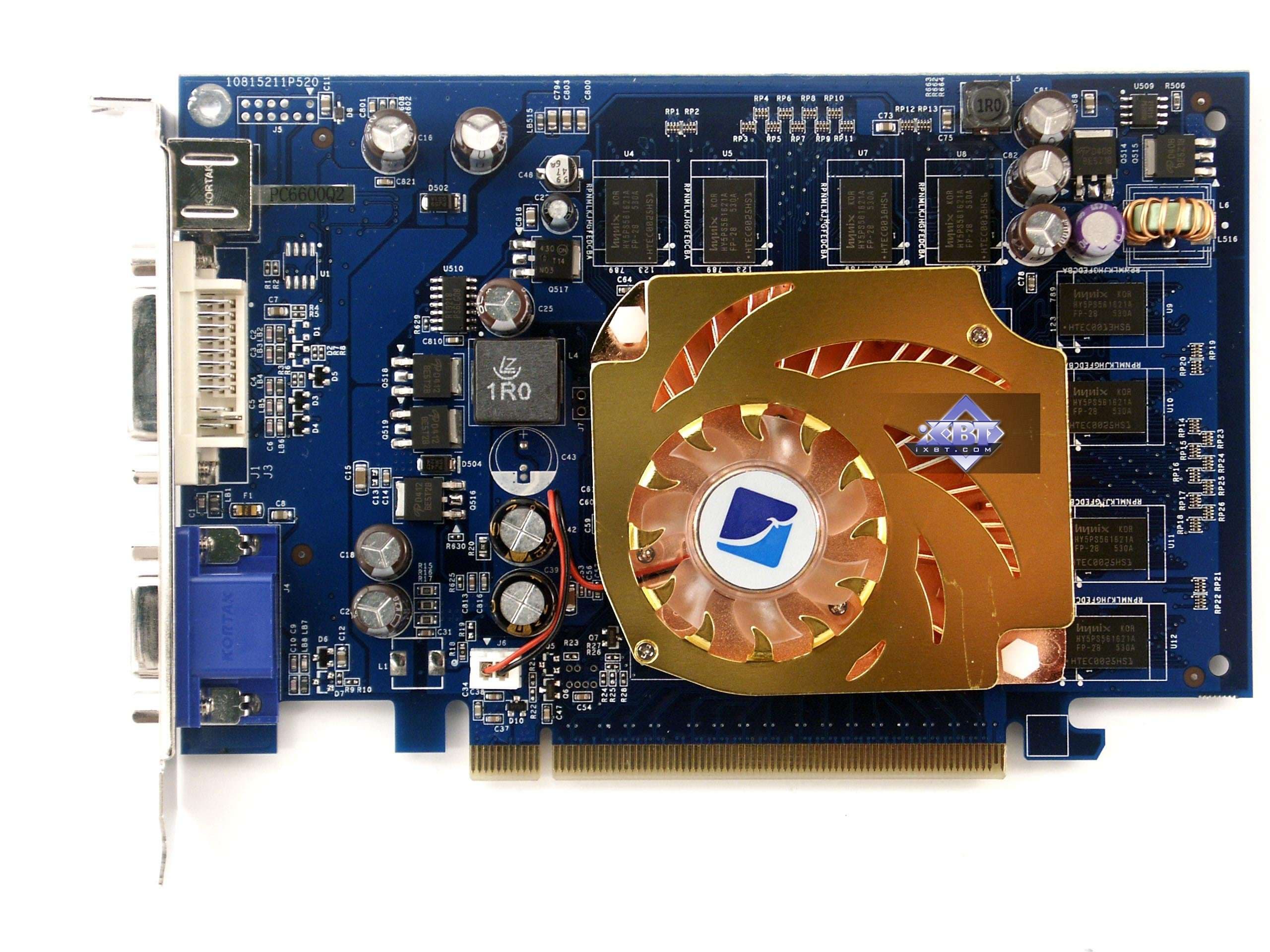

Сравнение с эталонным дизайном, вид спереди

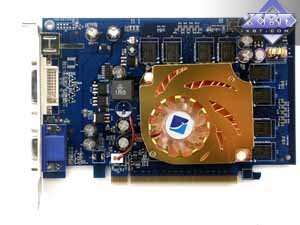

Albatron GeForce 6600 DDR2 PCI-E 256MB Reference card NVIDIA GeForce 6600 DDR2

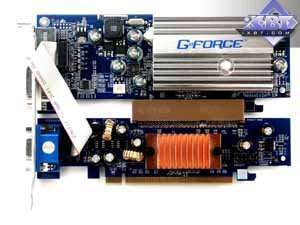

Albatron GeForce AGP6200AL + ATOP PCI-E 128MB Reference card NVIDIA GeForce 6200A

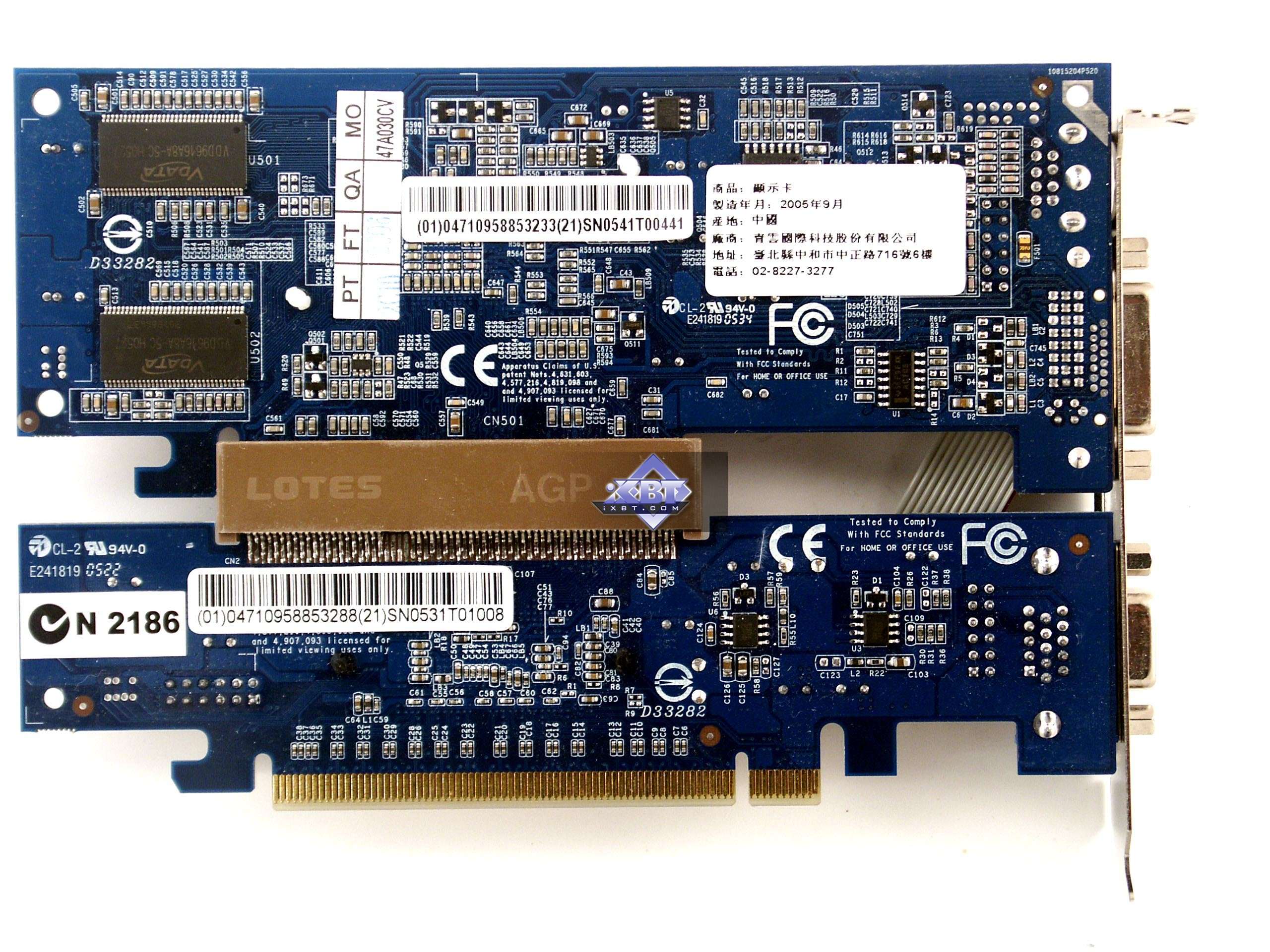

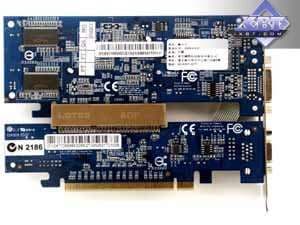

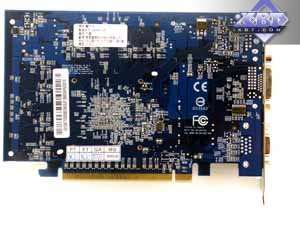

Сравнение с эталонным дизайном, вид сзади

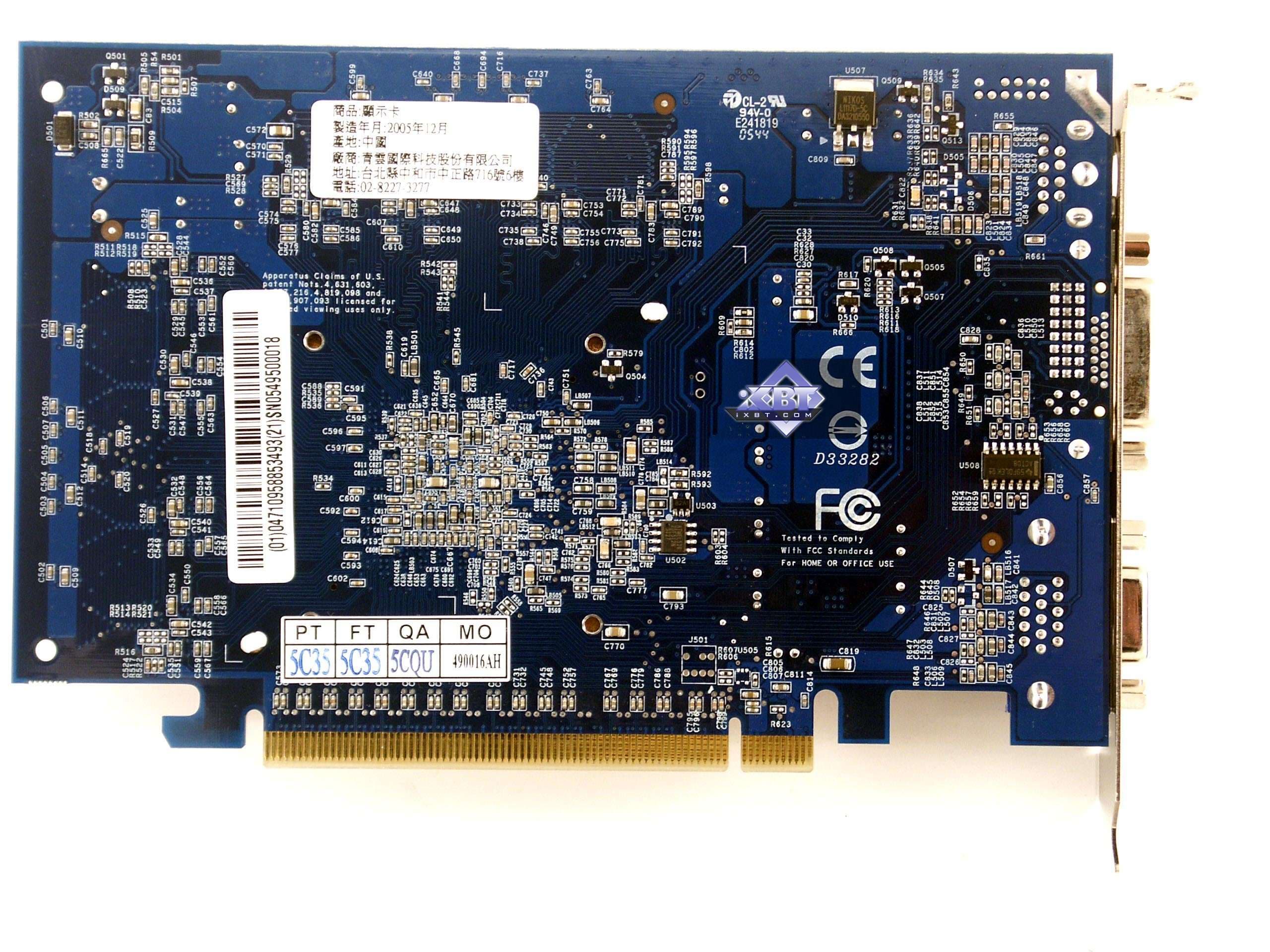

Albatron GeForce 6600 DDR2 PCI-E 256MB Reference card NVIDIA GeForce 6600 DDR2
Albatron GeForce AGP6200AL + ATOP PCI-E 128MB Reference card NVIDIA GeForce 6200A

Что можно сказать? Во-первых, Albatron GeForce 6600 DDR2 PCI-E 256MB является почти копией эталонного дизайна, однако, снабжен более медленной, чем надлежало, памятью. Это и есть тот самый недостаток, о котором я упоминал ранее. Следовательно, и частоты работы памяти ниже (700 МГц против положенных 800 МГц). На рынке GeForce 6600 карт творится полный беспредел! Уже есть много случаев, когда под видом полноценных 6600 продавали 6600LE, причем, с BIOS от 6600, но с урезанными конвейерами. Также полно 6600 с полноценным чипом, но с очень пониженными частотами по памяти, да и 64-битные уже можно встретить (полный маразм для 8-ми конвейерного чипа!).

Поэтому данный пример Albatron еще раз это подтверждает. И мы просим покупателей быть бдительными, ибо никто не следит за соблюдением штатных частот у бюджетных карт. Я еще высказывал тревогу о том, что под видом новых GeForce 6600 DDR2 350/800 MHz хлынут на рынок поделки с той же DDR2 и новым дизайном, но с пониженными, а не повышенными частотами. И более того, даже могут поставить 512 мегабайт для привлечения неопытных пользователей, хотя частоты будут ниже.

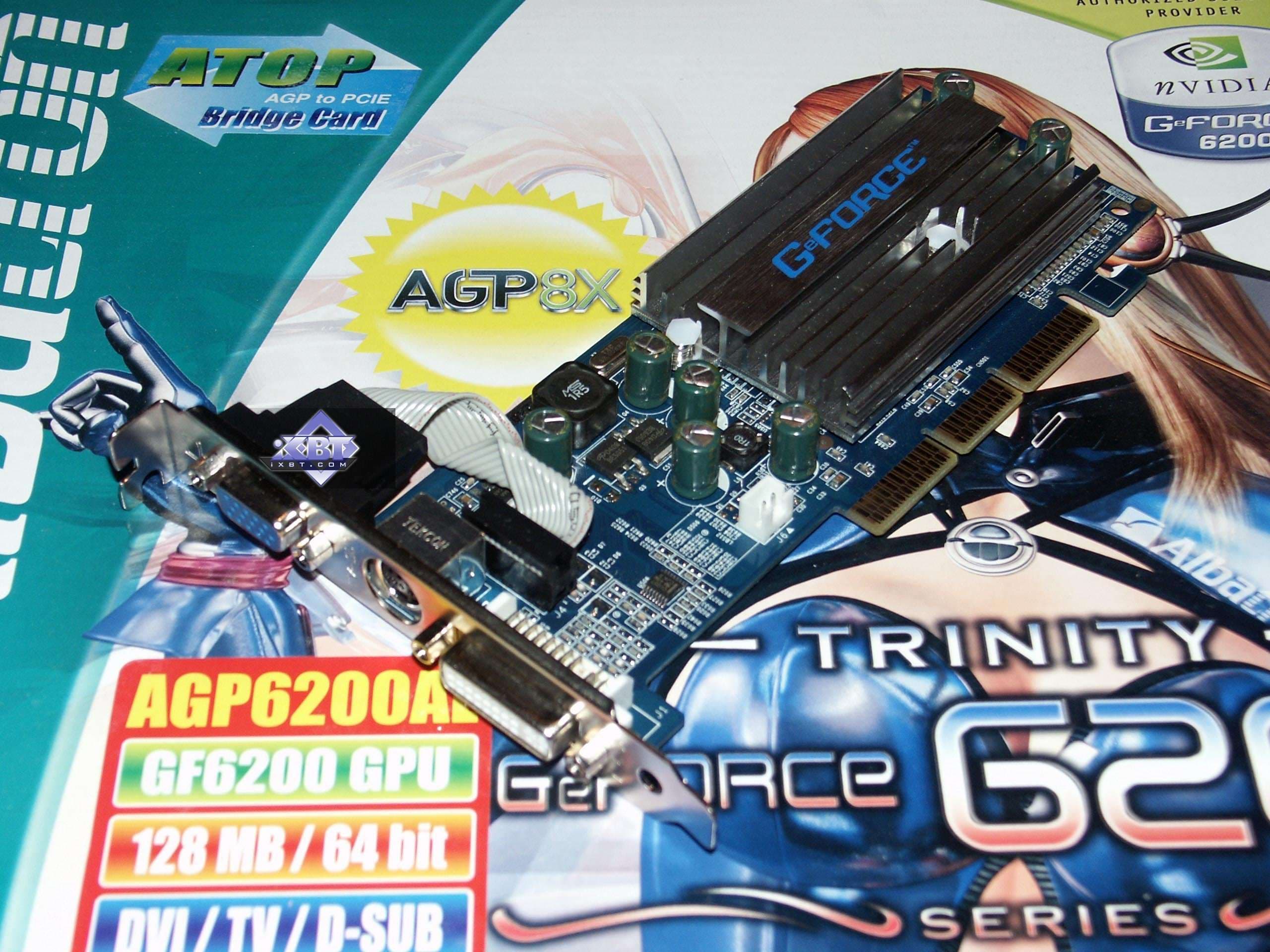

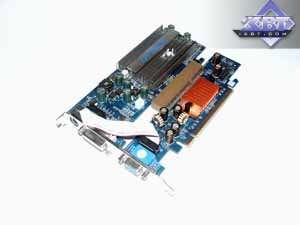

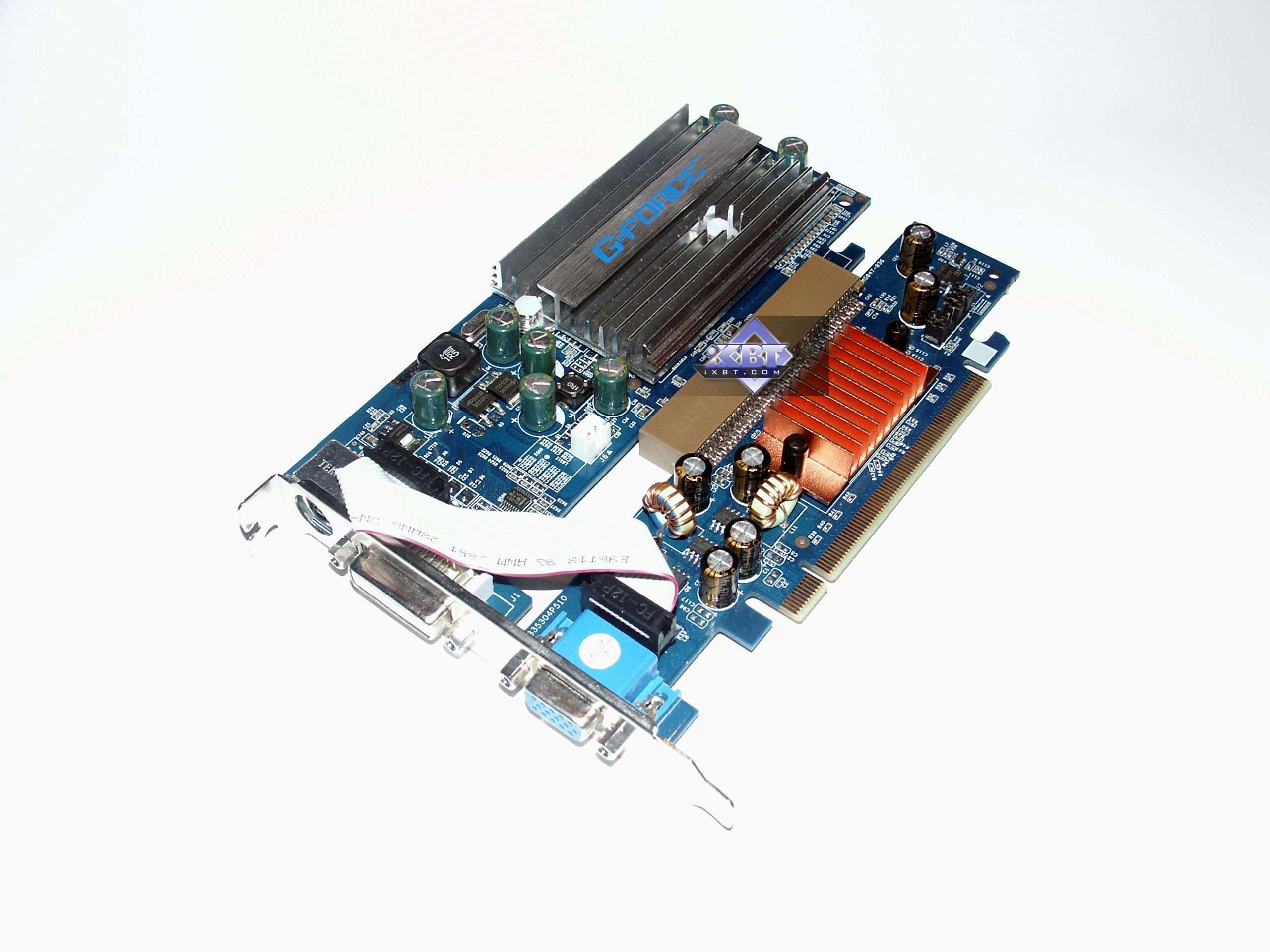

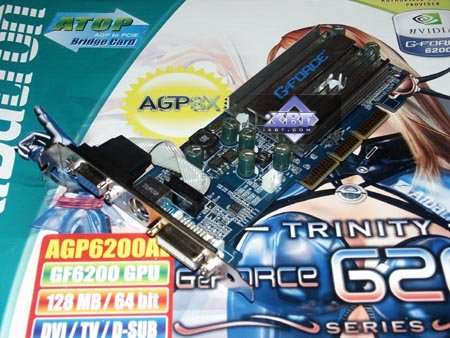

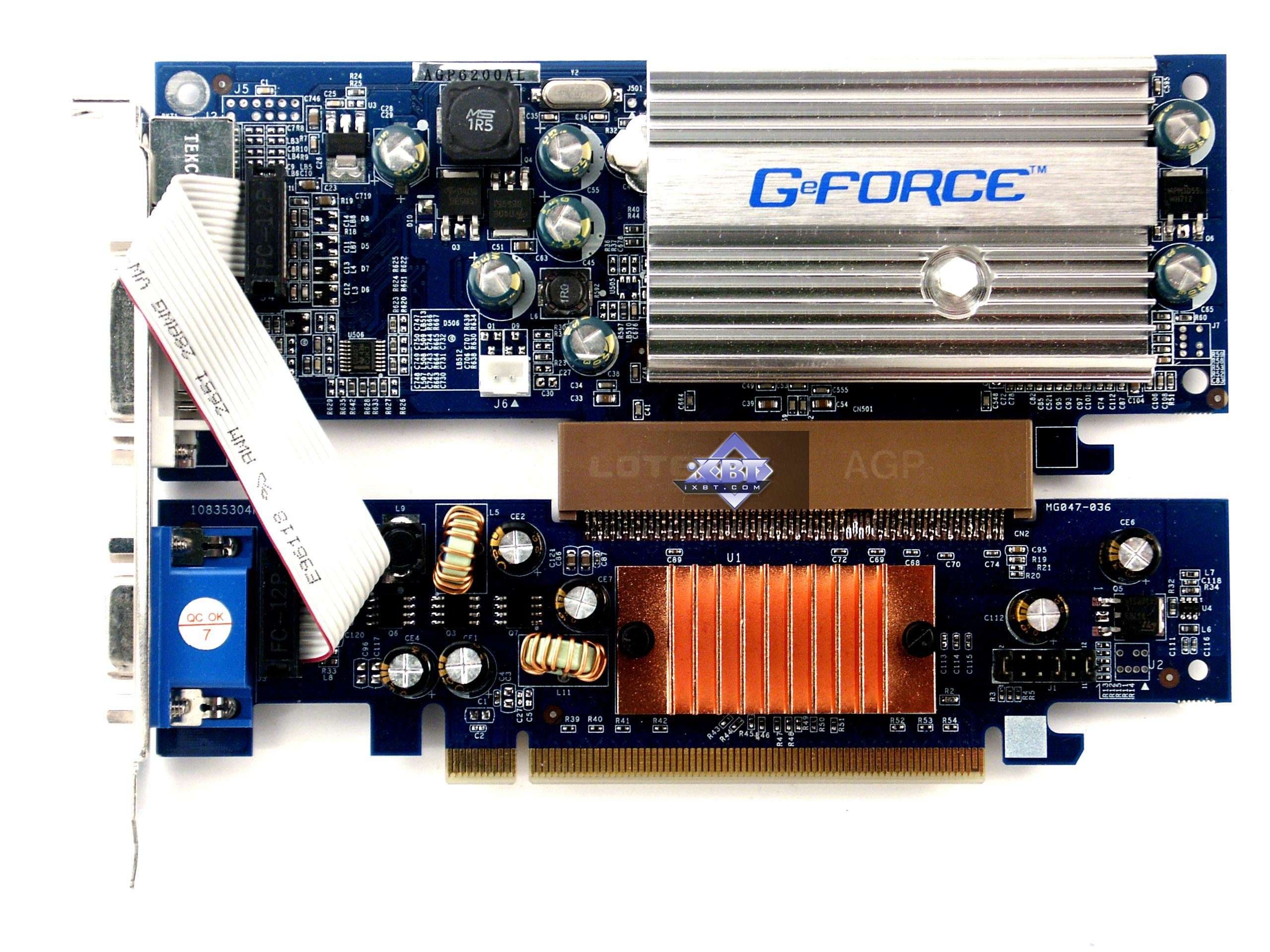

Во-вторых, Albatron GeForce AGP6200AL + ATOP PCI-E 128MB — это впервые нами рассматриваемая двойная карта, причем, не с двумя GPU, что мы ранее не один раз изучали, а с двумя интерфейсами. Если вытащить AGP-карточку из переходника и поменять брэкет, то получится рядовая видеокарта на базе GeForce 6200A, и она показана на коллаже в начале статьи. Специальный брэкет для этой цели входит в комплект поставки. Очевидно, что в таком случае дизайн у карты явно не эталонный, а собственный (low profile).

Кстати, обратим внимание на более низкие частоты по памяти относительно номинала и у этого продукта. Хотя здесь, как говорится, уже ничто не поможет поднять скорость: 64-битная шина — удавка весьма серьезная еще со времен GeForce2-серий. Я все жду — когда же, наконец, себестоимость выпуска 128-битных и даже 256-битных PCB так понизится, что 64-битные карты просто вымрут, и на их место придут не обрезанные уродцы, а нормальные карты. Уже годы прошли, а 64-битная шина так и сидит в самом дешевом сегменте видеокарт. Увы. Радует то, что частоты чуточку растут и в этом бедном секторе ускорителей (хотя, давно пора признать, что за 50-60 долларов мало кто покупает 3D-ускоритель. За такие деньги покупают просто видеокарту, чтобы показывала ЧТО-ТО на экране, и обладала современными свойствами декодирования MPEG2 и т.п. для 2D-графики).

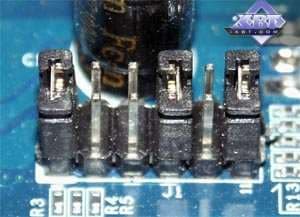

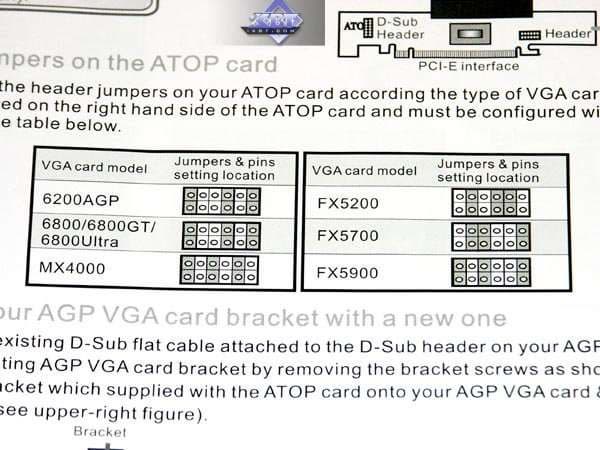

Сам переходник ATOP предназначен для использования с рядом иных видеокарт, для чего у него есть набор пинов с перемычками:

Меняя положение перемычек, можно включить тот или иной режим работы переходника:

Как видно, декларируется работа лишь видеокарт на базе процессоров от NVIDIA. Однако можно попытаться методом подбора найти режим и для работы с ATI-Картами. Впрочем, это не удалось — система просто не запускается.

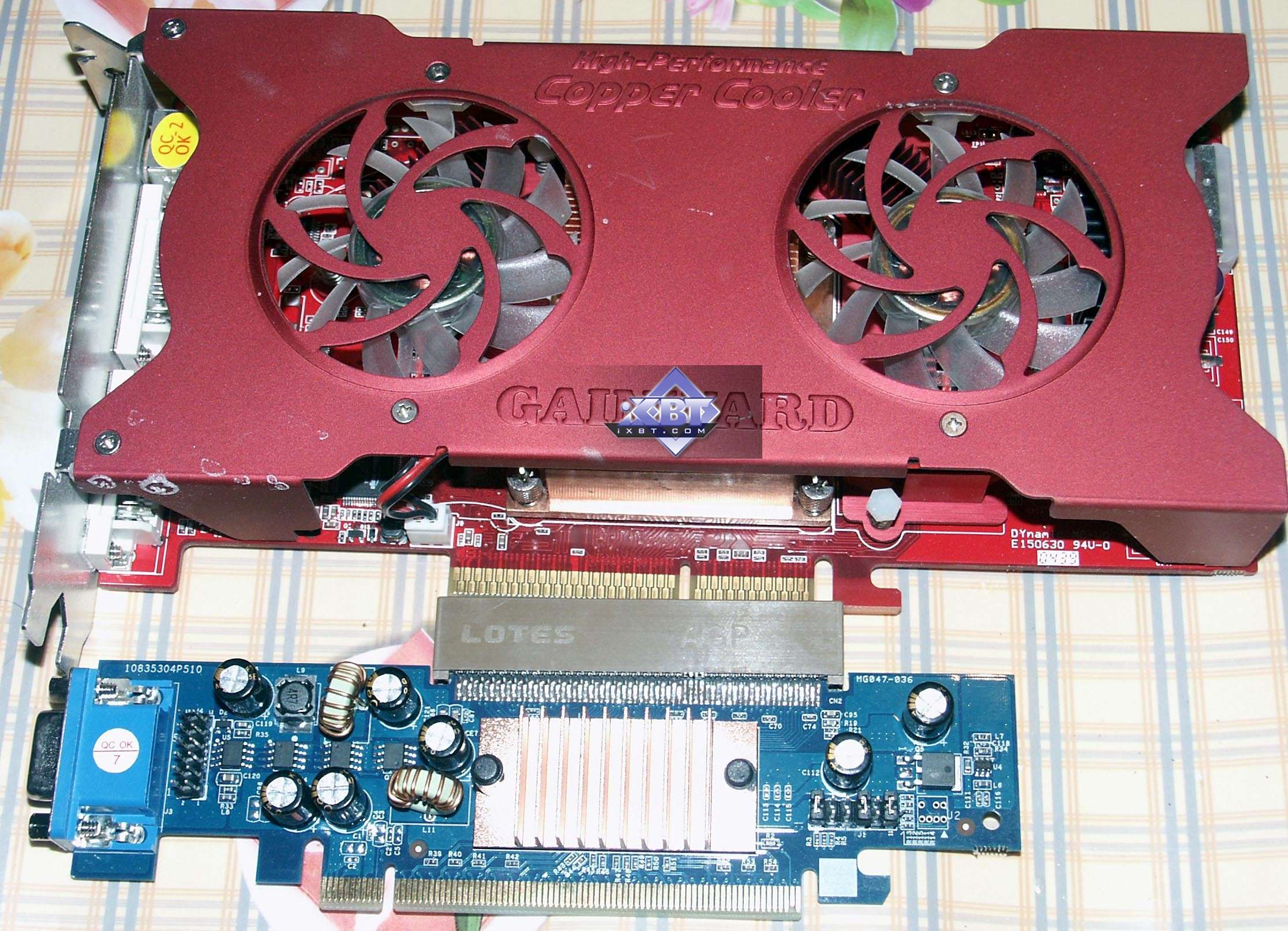

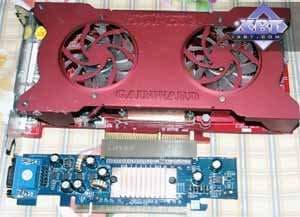

Попробуйте в такой переходник вставить что-то мощное, например, 6800GT от Gainward! Во-первых, придется снимать все брэкеты, так как они будут мешать, во-вторых, высота такой конструкции будет чрезмерно высокой и не в каждый корпус уместится, в-третьих, малопонятно — а как закреплять в корпусе такое чудо, ведь изгиб брэкета видеокарты будет выше ровно на высоту переходника.

Так что, еще раз убеждаемся, что это изобретение из области — чтобы показать себя и свою удаль, как, например, выставочные образцы ряда карт, так и не вошедшие в серию. Да и ATOP, я уверен, или уже снят с производства, или выпущен ограниченным тиражом. Позиционирование такого продукта малопонятно.

Комплектация.

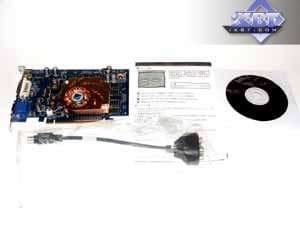

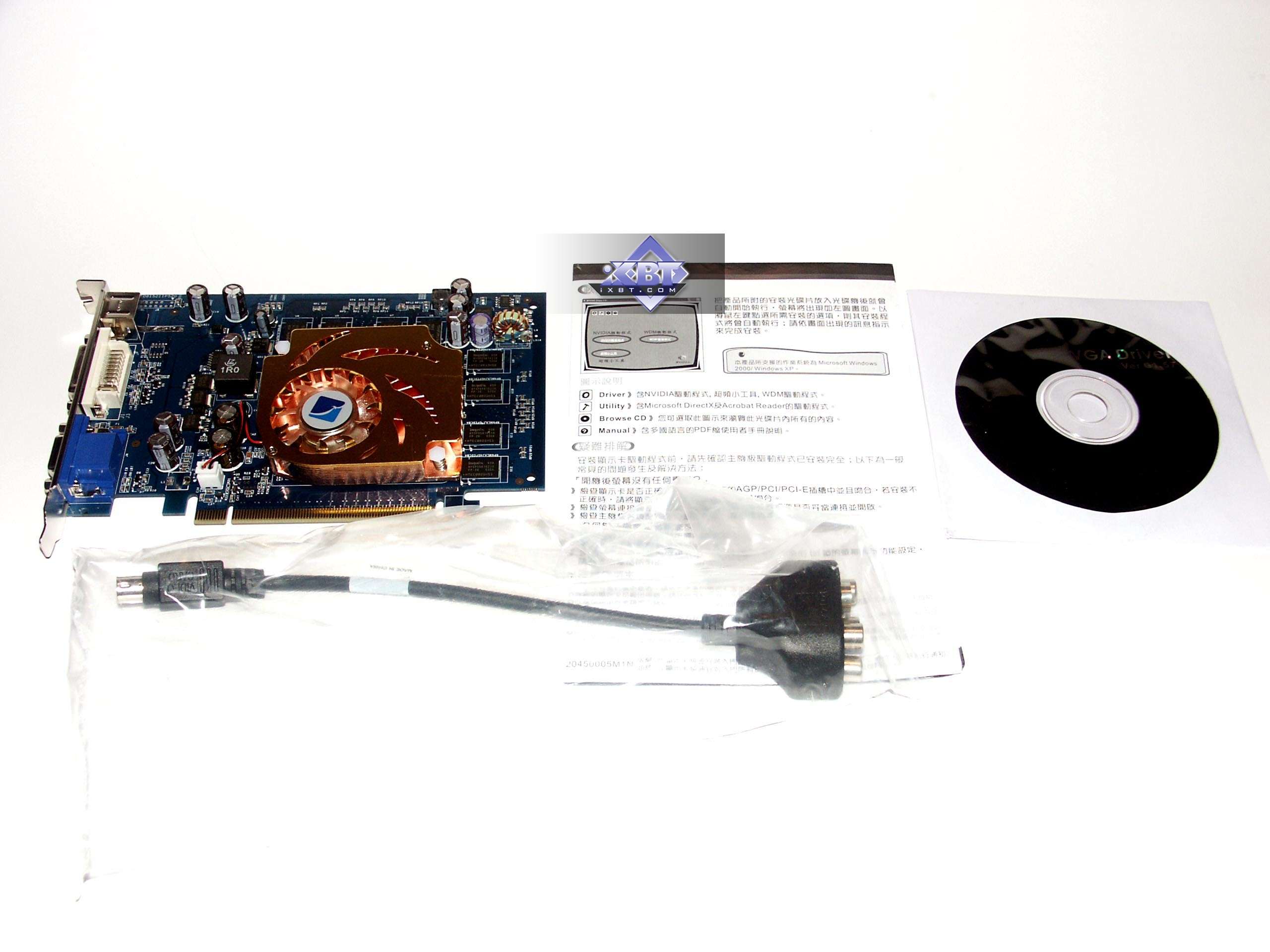

Albatron GeForce 6600 DDR2 PCI-E 256MB
Руководство пользователя, CD с драйверами, переходник HDTV. Все очень бедно и на ретейл мало похоже.
Albatron GeForce AGP6200AL + ATOP PCI-E 128MB

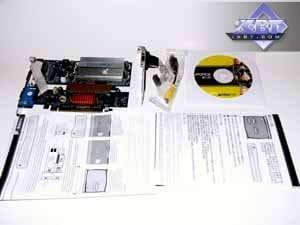

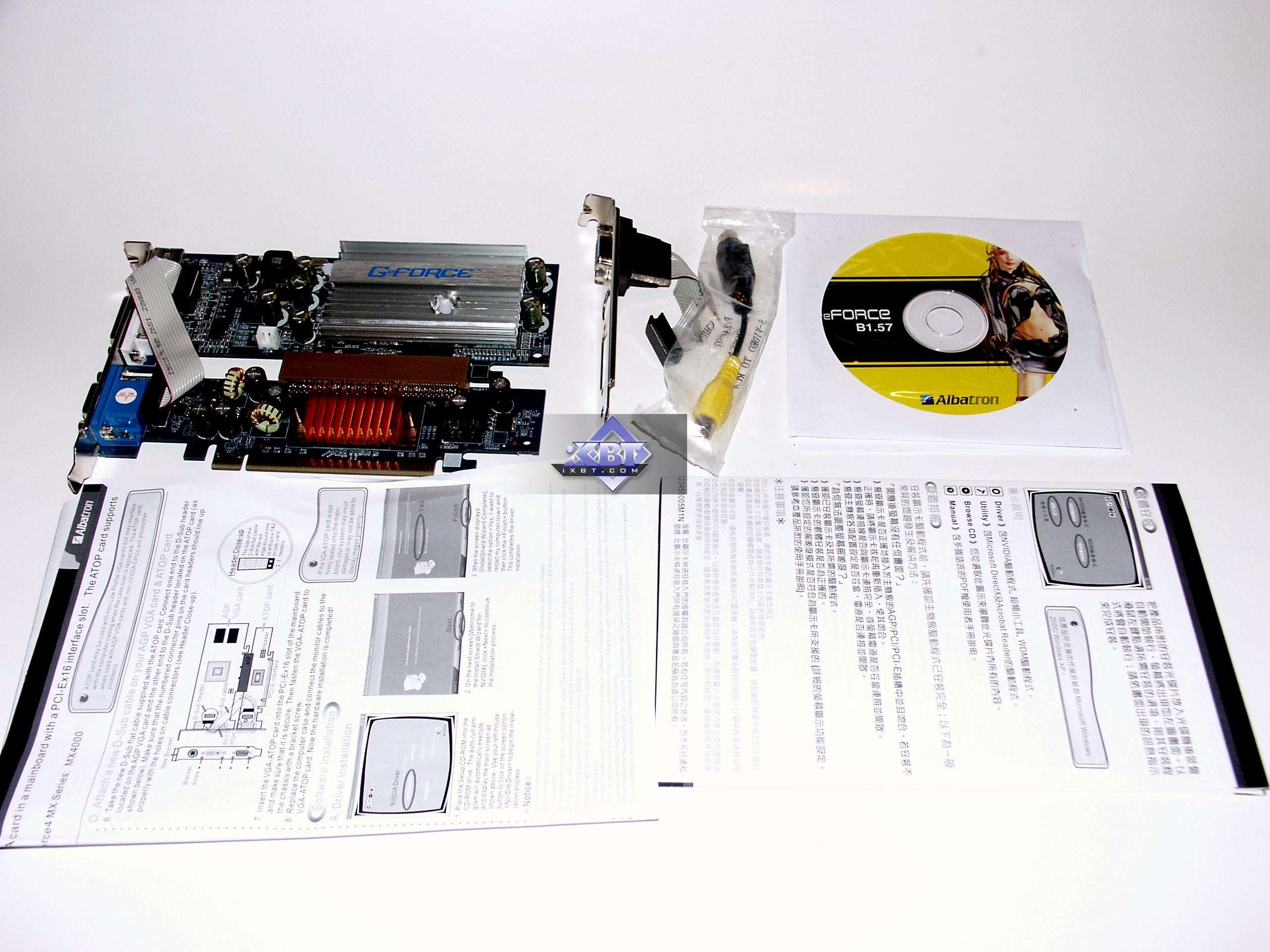

Руководство пользователя, CD с драйверами, переходник SVideo-to-RCA, брэкет для использования 6200A без ATOP. Практически ОЕМ-поставка.

Упаковки.

Albatron GeForce 6600 DDR2 PCI-E 256MB

Обе упаковки идентичны. Сделаны из толстого картона, где внутри, в картонных перегородках находится содержимое.

Albatron GeForce AGP6200AL + ATOP PCI-E 128MB

Размеры коробок небольшие.


Установка и драйверы

Конфигурации тестовых стендов:

  • Компьютер на базе Athlon 64 (939Socket)
    • процессор AMD Athlon 4000+ (2400MHz) (L2=1024K);
    • системная плата ASUS A8N32 SLI Deluxe на чипсете NVIDIA nForce4 SLI X16;
    • оперативная память 2 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
    • жесткий диск WD Caviar SE WD1600JD 160GB SATA.
  • Компьютер на базе Athlon 64 (754Socket):
    • процессор AMD Athlon 64 3700+ (2400MHz) (L2=1024K);
    • системная плата ASUS K8V SE Deluxe на чипсете VIA K8T800;
    • оперативная память 2 GB DDR SDRAM 400MHz (CAS (tCL)=2.5; RAS to CAS delay (tRCD)=3; Row Precharge (tRP)=3; tRAS=6);
    • жесткий диск Seagate Barracuda 7200.7 80GB SATA.
  • операционная система Windows XP SP2; DirectX 9.0c;
  • мониторы ViewSonic P810 (21") и Mitsubishi Diamond Pro 2070sb (21").
  • драйверы ATI версии CATALYST 5.11/5.12; NVIDIA версии 81.98.

VSync отключен.

Результаты тестов: сравнение производительности

В качестве инструментария мы использовали:

  • Splinter Cell Chaos of Theory v.1.04 (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 3.0 (for NVIDIA cards)/shaders 2.0 (for ATI cards); HDR OFF!

  • Half-Life2 (Valve/Sierra) — DirectX 9.0, demo (ixbt01, ixbt02, ixbt03 Тестирование проводилось при максимальном качестве, опция -dxlevel 90, в файле dxsupport.cfg убраны предустановки для видов карт.

  • FarCry 1.33 (Crytek/UbiSoft), DirectX 9.0, мультитекстурирование, 3 demo из уровней Research, Pier, Regulator (запуск игры с опцией -DEVMODE), настройки тестирования все Very High.

  • DOOM III (id Software/Activision) — OpenGL, мультитекстурирование, настройки тестирования — High Quality (ANIS8x), demo ixbt1 (33MB!). Имеется пример автоматизации запуска с увеличением скорости и уменьшением числа рывков (прекешинг) d3auto.rar. (НЕ ПУГАТЬСЯ черного экрана после первого меню, так и должно быть! Он будет секунд 5-10, а потом должна пойти демка)

  • 3DMark05 1.20 (FutureMark) — DirectX 9.0, мультитекстурирование, настройки тестирования — trilinear,

  • The Chronicles Of Riddick: Escape From Butcher Bay 1.10 (Starbreeze/Vivendi) — OpenGL, мультитекстурирование, настройки тестирования — максимальное качество текстур, Shader 2.0, demo 44 и demo ducche.

  • F.E.A.R. v.1.02 (Multiplayer) (Monolith/Sierra) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, Soft shadows выключены.

  • Call Of Duty 2 DEMO (Ubisoft) — DirectX 9.0, мультитекстурирование, настройки тестирования — maximum, shaders 2.0, тестирование с помощью Benchemall, demo и скрипт для запуска, в readme есть инструкция

    Выражаю благодарность Ринату Досаеву (AKA 4uckall) и Алексею Островскому (AKA Дучче) за написание демо к данной игре, а также большое спасибо Алексею Берилло AKA Somebody Else за помощь



Сводные диаграммы производительности видеокарт PCI-Express

Сводные диаграммы производительности видеокарт AGP



Выводы

Итак:

  1. Albatron GeForce 6600 DDR2 PCI-E 256MB — интересный продукт, если цена будет адекватной, поскольку частоты по памяти все же понижены относительно номинала для таких изделий. Что касается скорости, то по результатам наших исследований она находится примерно посредине между GeForce 6600 (300/550 MHz) и GeForce 6600 DDR2 (350/800 MHz) или ближе к последнему. Поэтому нет смысла приводить отдельные показатели. Как я уже сказал, если цена будет чуть ниже чем на полноценные 6600 DDR2, то спрос будет. Впрочем, мало кто будет смотреть на эти разницы в считанные проценты. В остальном ускоритель очень хорош — стабильность в работе отменная, качество 2D на очень хорошем уровне (не забываем, что оно зависит от конкретного экземпляра карты).

  2. Albatron GeForce AGP6200AL + ATOP PCI-E 128MB — весьма спорный и неоднозначный продукт. Да, безусловно, он интересный для исследований и изучений, но малопригоден для практики. Впрочем, могут найтись и такие пользователи, которые обновили платформу на PCI-E, но пока не хотят расставаться со своей AGP-видеокартой, и тогда ATOP может пригодиться! Но! Его ведь придется покупать с нагрузкой в виде 6200A. Снова отрицательный момент. В общем, как ни крути, изделие странное. Могли бы изготовить несколько типов брэкетов повышенной высоты под разные виды гнезд (VGA+DVI, DVI+DVI, DVI+VGA), поскольку они все стандартны для всех карт на референс-основе, с тем, чтобы можно было закрепить такую двухэтажную карту в корпусе. И положить их в комплект поставки. Разумеется, подчеркну еще раз, могут найтись и такие пользователи, которые будут только ради приобретения ATOP, но, к сожалению, продукт до сих пор так на прилавках и не появился, и возможно, что так и останется музейной редкостью (о чем я говорил уже выше).

Более полные сравнительные характеристики видеокарт этого и других классов вы можете увидеть также в наших 3DGiТогах.

Средняя текущая цена (количество предложений) Albatron GeForce 6600 DDR2 PCI-E 256MB в московской рознице: Н/Д(0)

Средняя текущая цена (количество предложений) Albatron GeForce AGP6200AL + ATOP PCI-E 128MB в московской рознице: Н/Д(0)
