    Беспроводная точка доступа MAXg U.S.Robotics USR5451

    стандарта IEEE 802.11g и с поддержкой режима ускоренной передачи данных

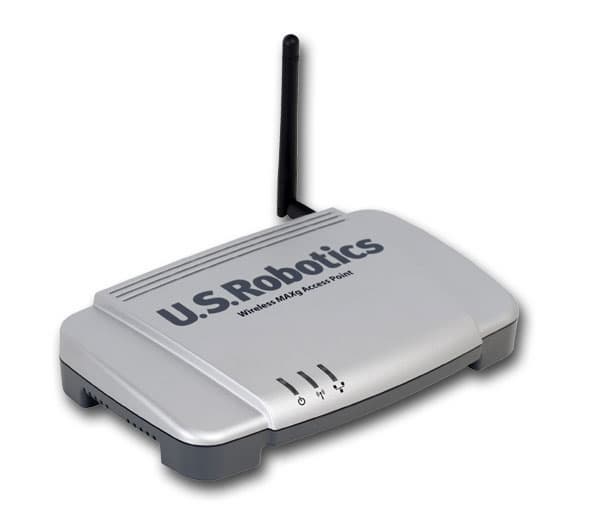

    В этом обзоре мы рассмотрим беспроводную точку доступа U.S.Robotics USR5451 с поддержкой режима ускоренной передачи данных MAXg.

    Функциональные возможности устройства: точка доступа IEEE 802.11b/g с поддержкой режима ускоренной передачи данных MAXg с возможностью работать в режиме моста, поддержкой 128-битного WEP-шифрования, а также WPA и WPA2 шифрования с использованием алгоритмов AES или TKIP.

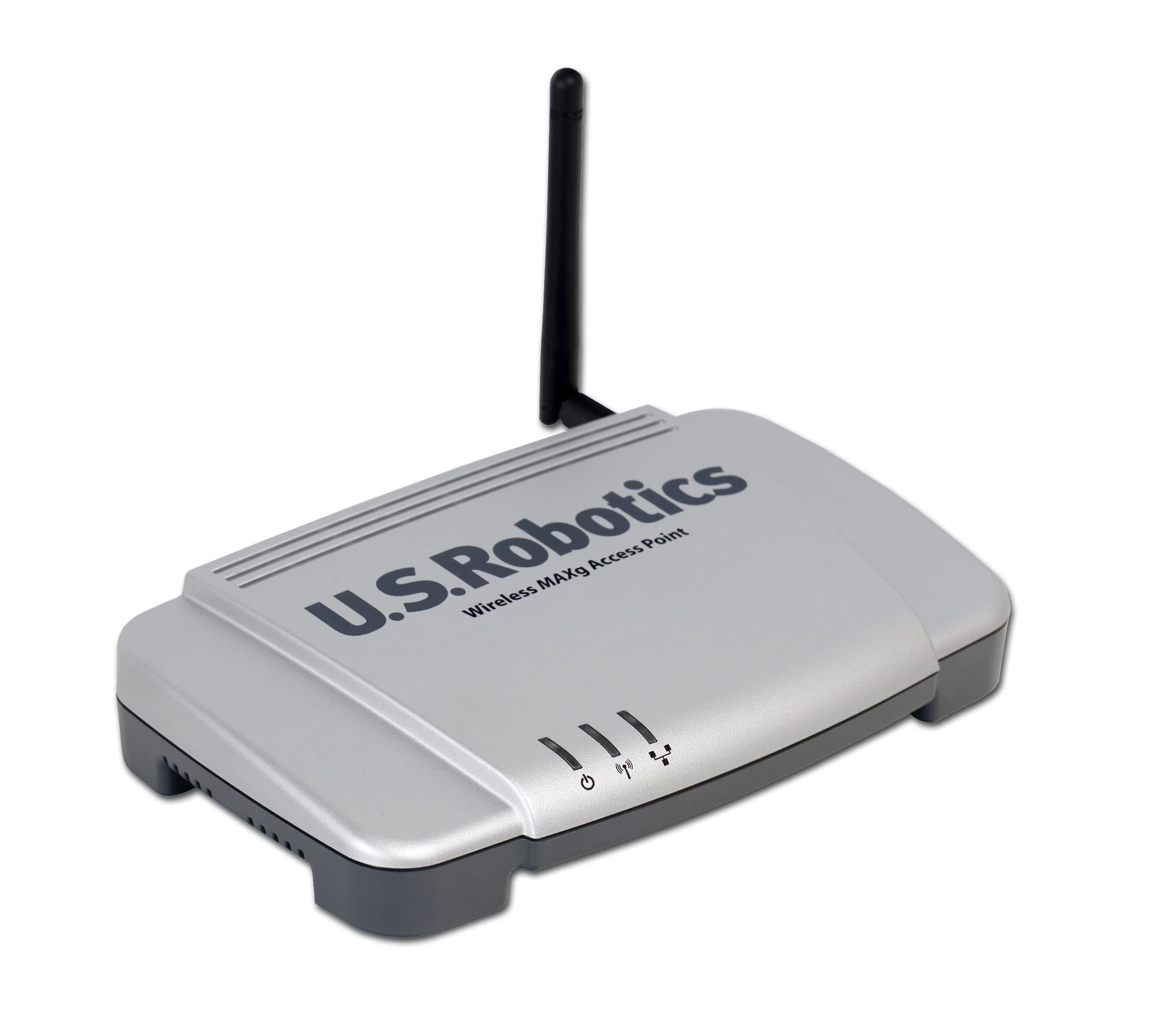

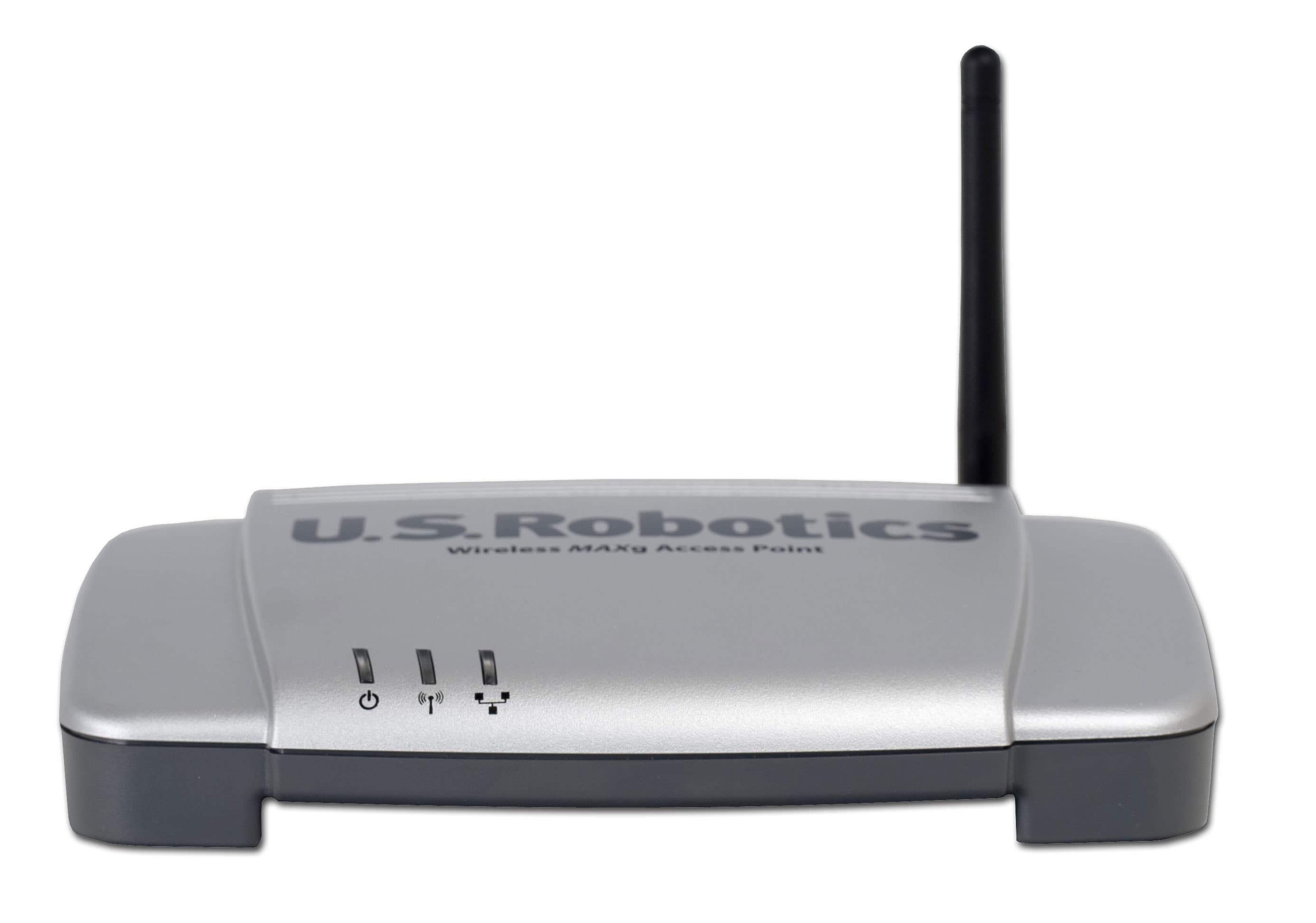

    На устройстве расположены следующие индикаторы (слева направо):

    • Индикатор питания
    • Индикатор активности беспроводного соединения
    • Индикатор активности порта LAN

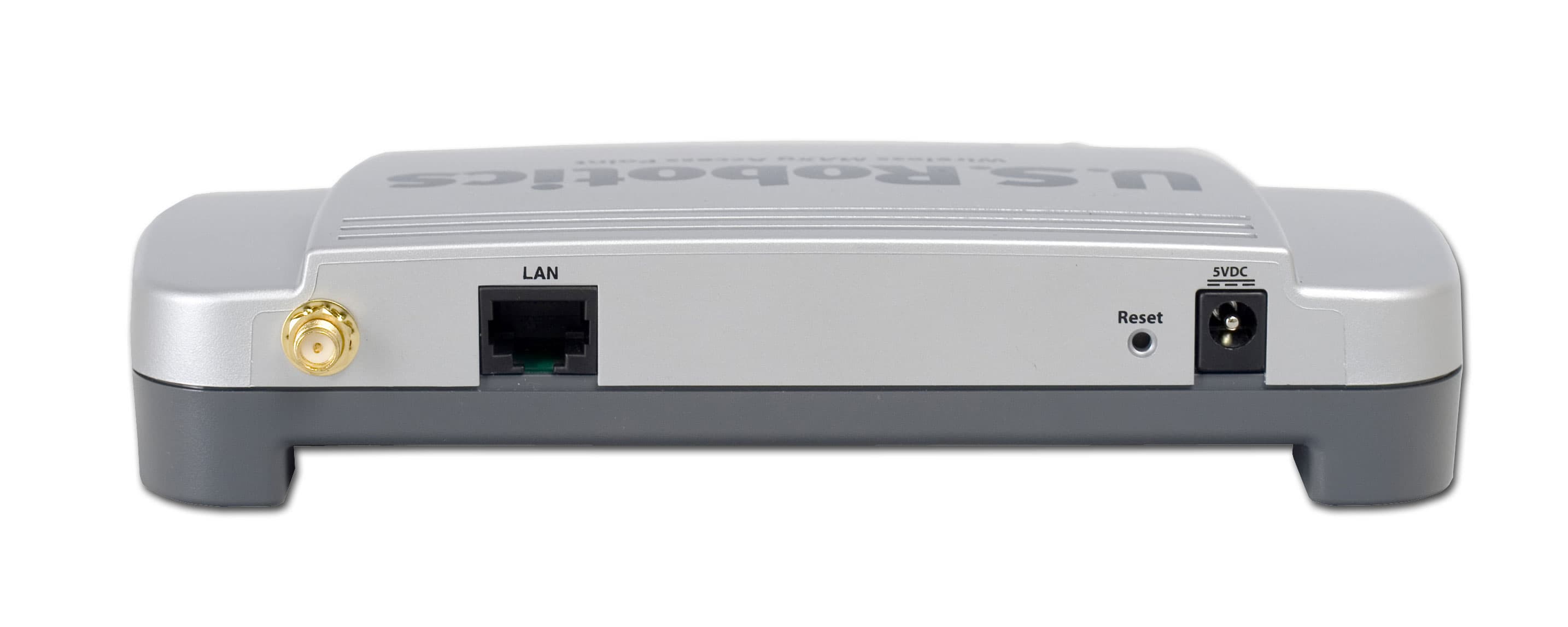

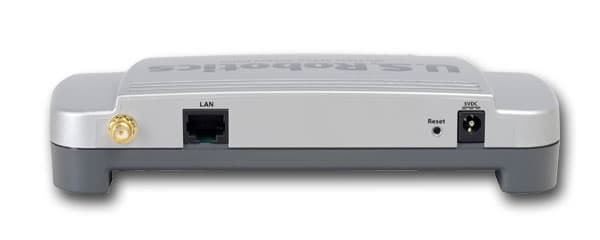

    Сзади на устройстве расположены (слева направо):

    • Разъем r-SMA для подключения антенны
    • Порт LAN
    • Кнопка Reset — сброс параметров
    • Разъем питания

    Комплектация устройства:

    • точка доступа
    • всенаправленная антенна 2 dBi
    • диск с драйверами и утилитами
    • инструкция по установке
    • 2-хметровый патчкорд

    Устройство имеет, как мне показалось, достаточно хрупкие защелки, поэтому было принято решение его не вскрывать.

    Спецификация:

    корпуспластиковый, допускается горизонтальная установка
    исполнениеIndoor/Outdoor
    проводной сегмент
    LANколичество портов1
    auto MDI/MDI-Xда
    ручное блокирование интерфейсовнет
    возможность задания размера MTU вручнуюнет
    Беспроводной сегмент
    антеннаколичество1
    типодна внешняя дипольная, 2 dBi
    возможность замены антенны/тип коннектораесть/r-SMA
    принудительное задание номера рабочей антенны
    поддерживаемые стандарты и скорости802.11bCCK (11 Mbps, 5.5 Mbps), DQPSK (2 Mbps) DBPSK (1 Mbps)
    802.11gOFDM: 125, 54, 48, 36, 18, 12, 11, 9, 6 Mbit/sec
    Регион/Кол-во каналовEurope/13
    расширения протокола 802.11gда, g+ (XPress), MAXg
    возможность ручного задания скоростида
    выходная мощность(максимальная?)??
    802.11b @11Mbit/s??
    802.11g @54Mbit/s??
    чувствительность приемника802.11b @11Mbit/s??
    802.11g @54Mbit/s??
    работа с другой APподдержка WDS (мост)да
    поддержка WDS + APда
    возможность работы в режиме клиентанет
    wireless repeater (повторитель)нет
    безопасностьблокировка широковещательного SSIDда
    привязка к MAC адресамда
    WEP64/128bit
    WPAнет
    WPA-PSK (pre-shared key)AES или TKIP
    802.1x (через Radius)нет
    дополнительные возможности с использованием Radiusнет
    основные возможности
    конфигурирование устройства и настройка клиентовадминистрированиеWEB-интерфейсда
    WEB-интерфейс через SSLнет
    собственная утилитада
    telnetнет
    sshнет
    COM-портнет
    SNMPнет
    возможность сохранения и загрузки конфигурациида
    встроенный DHCP сервернет
    поддержка UPnPнет
    Traffic shaping (ограничение трафика)да, Wireless Multimedia Enhancements (802.11e)
    внутренние часынет
    синхронизация часов-
    встроенные утилитыICMP pingнет
    tracerouteнет
    resolvingнет
    логирование событийда, системные события
    логирование исполнения правил файрволанет
    способы хранениявнутри устройстванет
    на внешнем Syslog сервереда
    отправка на emailнет
    SNMPподдержка SNMP Readнет
    поддержка SNMP Writeнет
    поддержка SNMP Trapsнет
    питание
    тип БПвнешний, 5VDC, 2A
    поддержка 802.1af (PoE)нет
    дополнительная информация
    версия прошивки 3.91.37.0.2 (15.03.2005)
    размеры109 × 180 × 43 mm
    вес0.27 кг

    Расширенные режимы позволяют повысить производительность беспроводной связи. Технология MAXg имеет краткое описание на сайте U.S.Robotics, а о технологии 54g+ (XPress) дополнительной информации найти не удалось.

    В технологии MAXg, помимо повышения скорости, предусмотрено увеличение радиуса действия за счет усиления сигнала перед его обратным преобразованием в данные, а также снижение электропотребления. Судя по информации с сайта U.S.Robotics, повышение скорости достигается на одном беспроводном канале — то есть производительность соседних каналов не страдает.

    Методы повышения производительности беспроводного сегмента уже рассматривались нами в прошлых обзорах:

    Конфигурация:

    Первоначальная настройка устройства (задание IP-адреса и пароля на WEB-интерфейс), а также его обнаружение при получении IP-адреса по DHCP осуществляется с помощью утилиты настройки под ОС Windows. Настройка устройства осуществляется через WEB-интерфейс, который имеет достаточно простой интерфейс

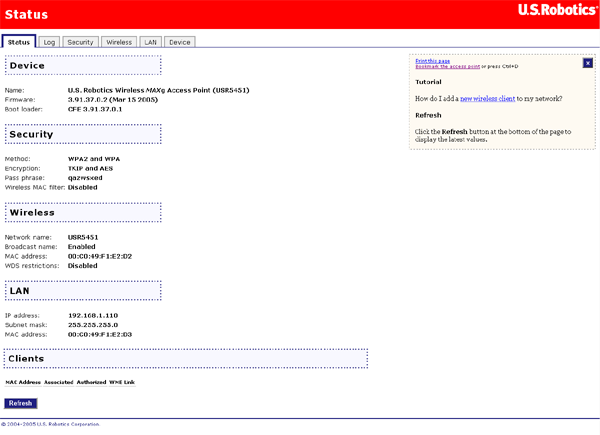

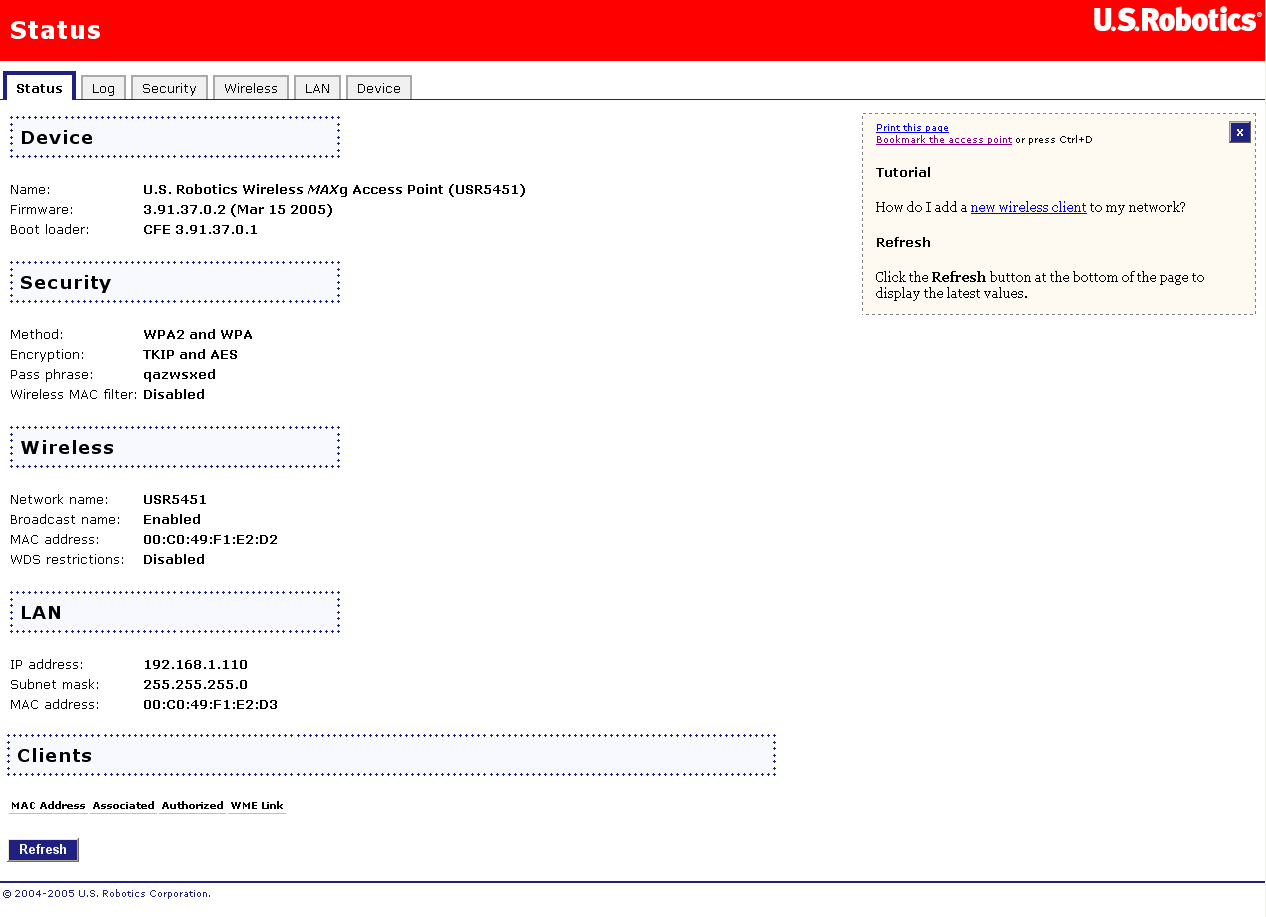

    Здесь отображается статистика устройства

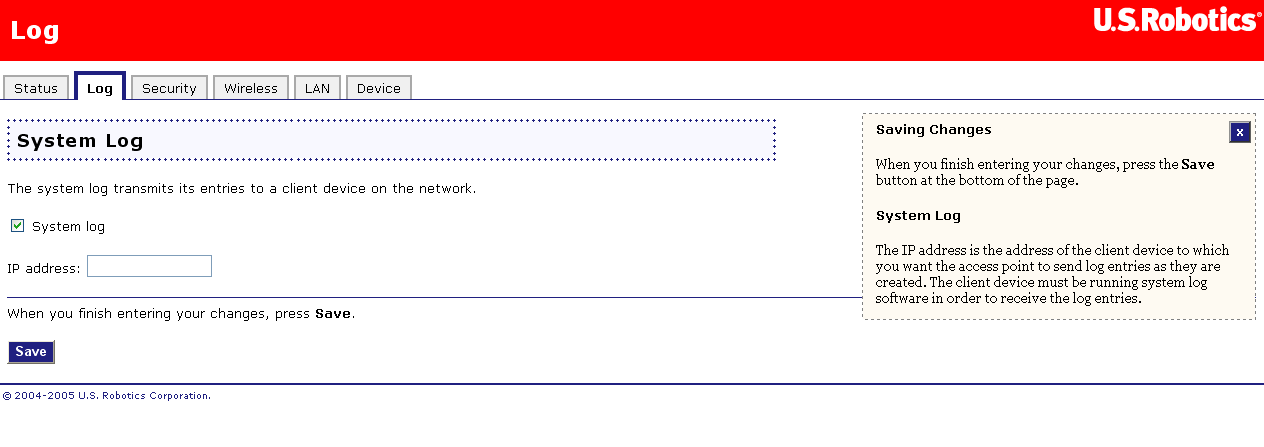

    Здесь задается Syslog-сервер, на который будут посылаться логи устройства

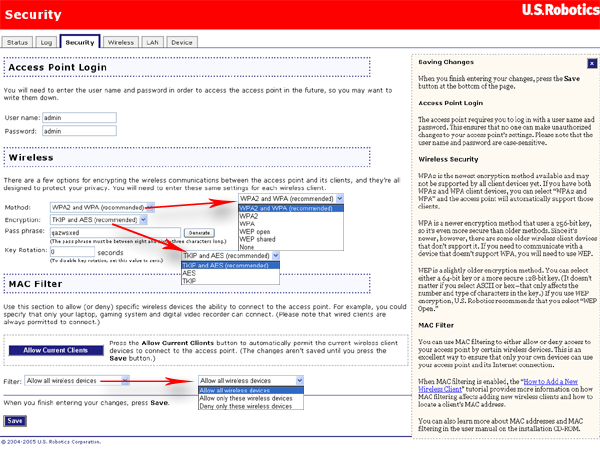

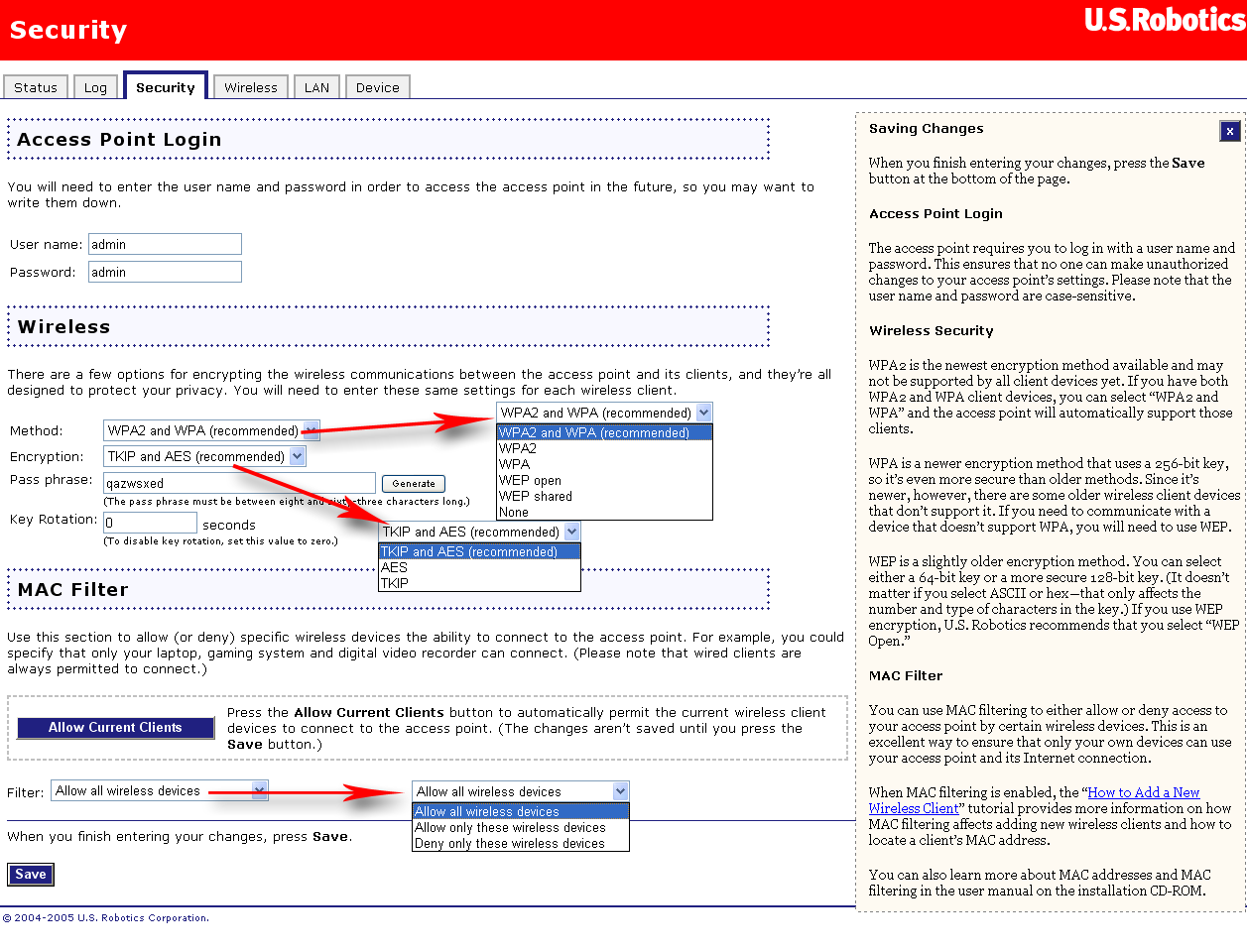

    Здесь задаются параметры безопасности беспроводного соединения. Обращу внимание, что наряду с TKIP, поддерживается также AES-шифрование, помимо WPA, имеется также и WPA2 шифрование, но оба они работают только по предварительному ключу (то есть без RADIUS-сервера)

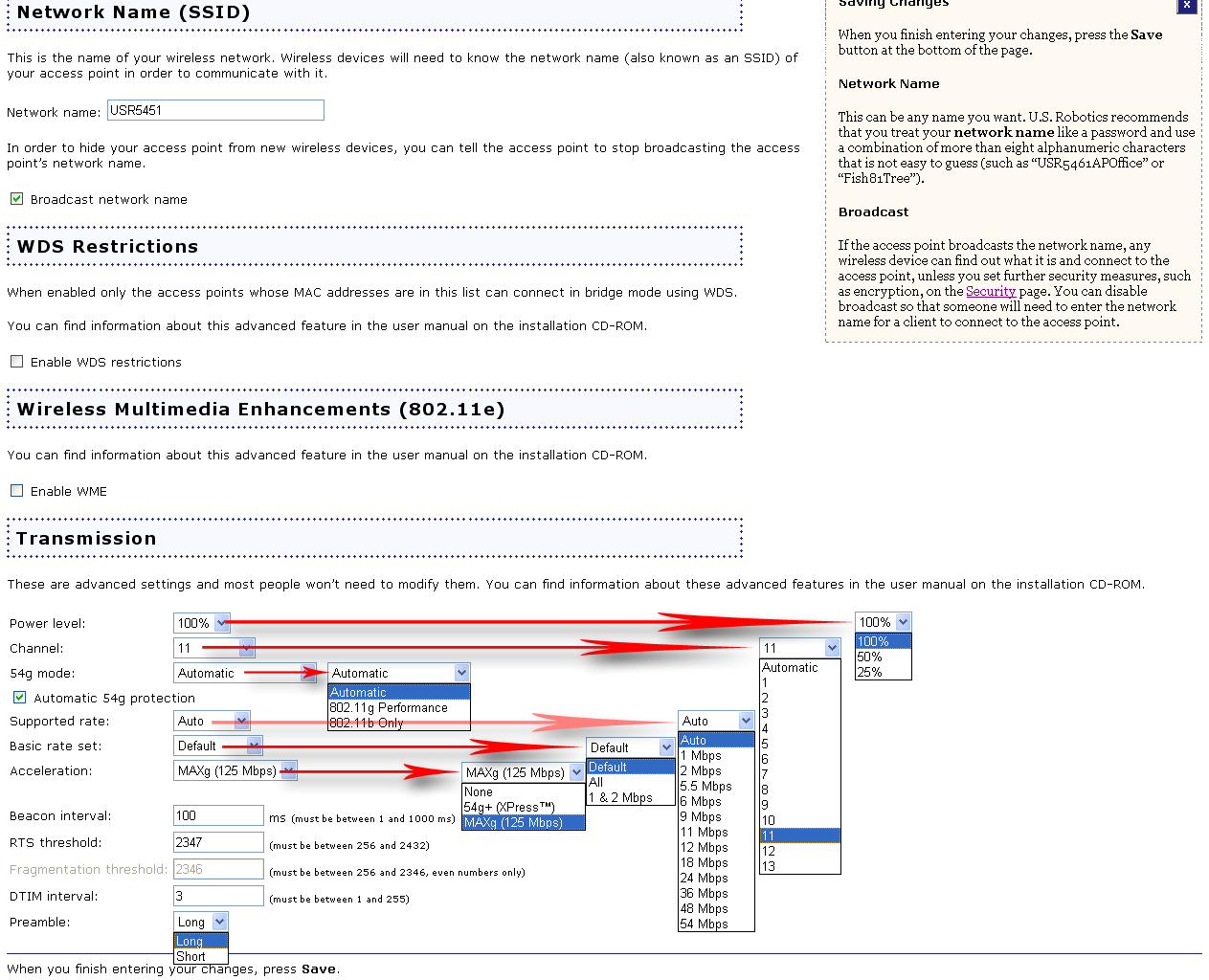

    Здесь задаются параметры самого беспроводного соединения: режим, канал, расширенные режимы (XPress и MAXg)

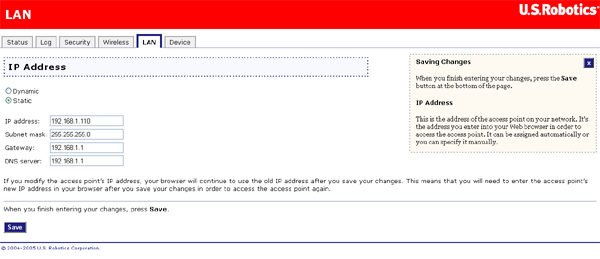

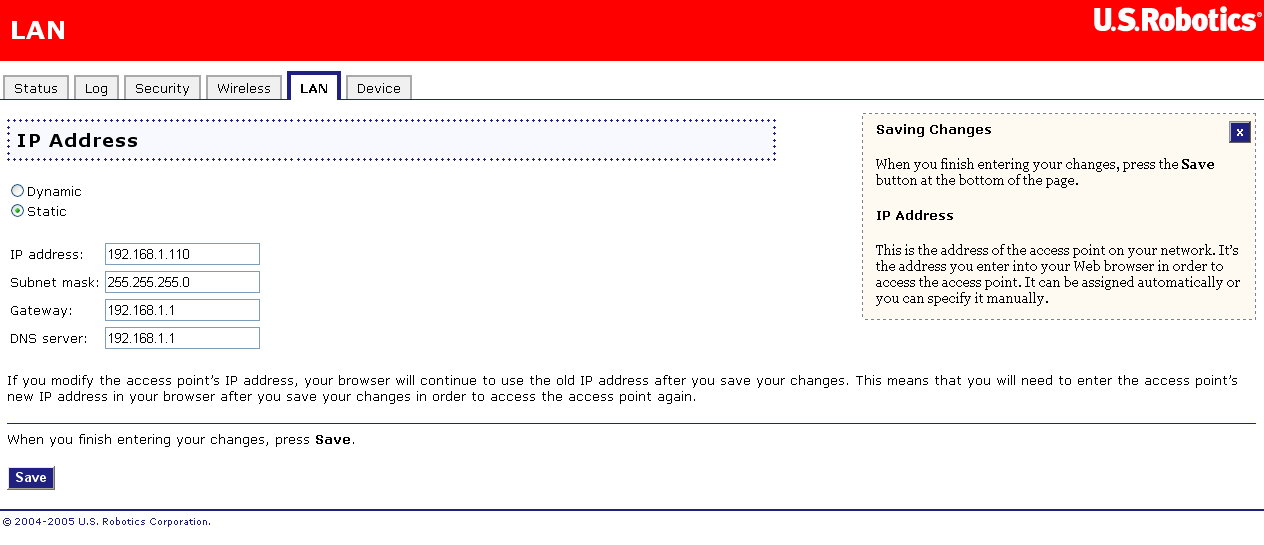

    IP-адрес точки доступа может задаваться либо статически, либо получаться динамически по DHCP (в этом случае может потребоваться утилита настройки для того, чтобы найти устройство в сети).

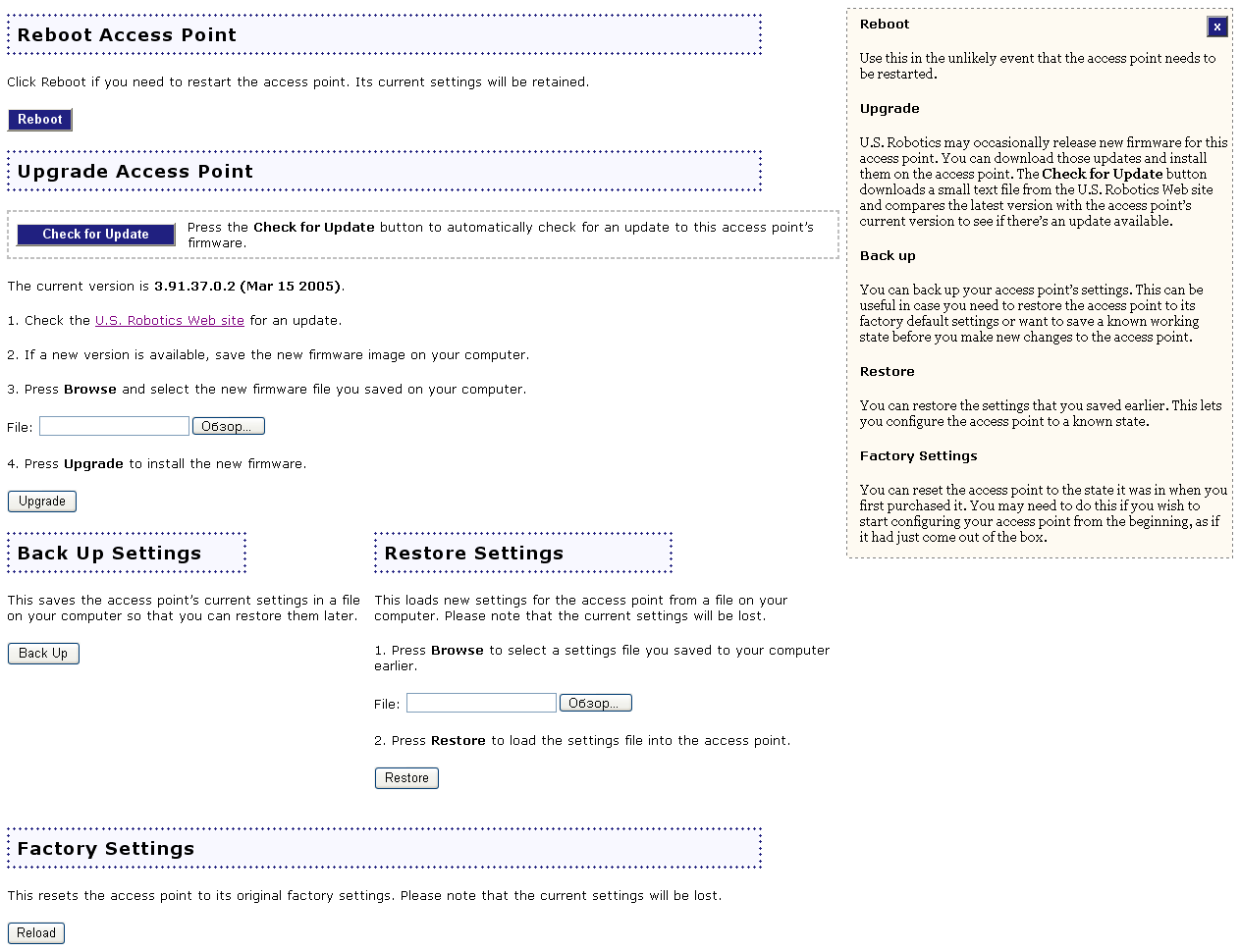

    Также возможно сохранение/восстановление/сброс конфигурации

    Как мы видим, устройство имеет очень простой интерфейс и при этом позволяет задать все основные параметры беспроводной связи, а также использовать режимы повышения производительности (MAXg и 54g+). Использование RADIUS-сервера для аутентификации через 802.1x и WPA не предусмотрено — возможна только аутентификация по предварительному ключу.

    Тестирование производительности:

    Тестирование беспроводного сегмента:

    Для тестирования производительности использовались беспроводные адаптеры U.S.Robotics, рассмотренные нами в одном из прошлых обзоров:

    • USR5411 Cardbus adapter
    • USR5417 PCI adapter
    • USR5421 USB adapter

    Были проведены следующие тесты:

    • Тест "PCI-адаптер USR5417 — точка доступа USR5451"
    • Тест "Cardbus-адаптер USR5411 — точка доступа USR5451"
    • Тест "USB-адаптер USR5421 — точка доступа USR5451"
    • Тест "PCI-адаптер USR5417 и Cardbus-адаптер USR5411 — точка доступа USR5451"
    • Тест "PCI-адаптер USR5417 и Cardbus-адаптер USR5411 через точку доступа USR5451, режим Infrasructure"

    Все тесты проводились при использовании четырех режимов беспроводной связи:

    • IEEE 802.11b
    • IEEE 802.11g
    • 54g+ (XPress)
    • MAXg

    Таким образом, мы увидим, насколько использование расширенных режимов беспроводной связи влияет на производительность.

    Тест "PCI-адаптер USR5417 — точка доступа USR5451" — трафик гонялся между компьютером c беспроводным PCI-адаптером U.S.Robotics USR5417 и компьютером LAN-сегмента через точку доступа U.S.Robotics USR5451. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

    Условные обозначения:

    • PCI — PCI-адаптер U.S.Robotics USR5417
    • AP — точка доступа U.S.Robotics USR5451
    • fdx — fullduplex — трафик гоняется в обоих направлениях

    Максимальная скорость: 25,66 Мбит/с в режиме IEEE 802.11g, 6,84 Мбит/с — в режиме IEEE 802.11b, 21,68 Мбит/с — в режиме 54g+(XPress) и 22,37 Мбит/с — в режиме MAXg. В стандартных режимах (IEEE 802.11b и IEEE 802.11g) скорость очень высока, а от использования расширенных режимов (54g+ и MAXg) скорость только падает.

    Тест "Cardbus-адаптер USR5411 — точка доступа USR5451" — трафик гонялся между ноутбуком c беспроводным Cardbus-адаптером U.S.Robotics USR5411 и компьютером LAN-сегмента через точку доступа U.S.Robotics USR5451. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

    Условные обозначения:

    • Cardbus — Cardbus-адаптер U.S.Robotics USR5411
    • AP — точка доступа U.S.Robotics USR5451
    • fdx — fullduplex — трафик гоняется в обоих направлениях

    Максимальная скорость: 21,07 Мбит/с в режиме IEEE 802.11g, 6,86 Мбит/с — в режиме IEEE 802.11b, 25,06 Мбит/с — в режиме 54g+(XPress) и 35,45 Мбит/с — в режиме MAXg. Тут картина не так печальна, как в прошлом тесте. Использование расширенных режимов дает существенную прибавку к производительности, особенно если учесть, что используется частотный диапазон только одного канала.

    Тест "USB-адаптер USR5421 — точка доступа USR5451" — трафик гонялся между компьютером c беспроводным USB-адаптером U.S.Robotics USR5421 и компьютером LAN-сегмента через точку доступа U.S.Robotics USR5451. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

    Условные обозначения:

    • USB — USB-адаптер U.S.Robotics USR5421
    • AP — точка доступа U.S.Robotics USR5451
    • fdx — fullduplex — трафик гоняется в обоих направлениях

    Максимальная скорость: 24,07 Мбит/с в режиме IEEE 802.11g, 6,21 Мбит/с — в режиме IEEE 802.11b, 28,62 Мбит/с — в режиме 54g+(XPress) и 35,03 Мбит/с — в режиме MAXg. Во всех режимах максимальная скорость очень высокая. Расширенные режимы действительно в значительной мере влияют на производительность.

    Тест "PCI-адаптер USR5417 и Cardbus-адаптер USR5411 — точка доступа USR5451" — трафик гонялся между компьютерами с беспроводными PCI и Cardbus адаптерами U.S.Robotics USR5417 и USR5411 соответственно и компьютером LAN-сегмента через точку доступа U.S.Robotics USR 5451. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

    Условные обозначения:

    • Cards — PCI-адаптер U.S.Robotics USR5417 и Cardbus-адаптер U.S.Robotics USR5411
    • AP — точка доступа U.S.Robotics USR5451
    • fdx — fullduplex — трафик гоняется в обоих направлениях

    Теперь посмотрим, как распределялся трафик между адаптерами во время теста:

    Максимальная скорость: 18,22 Мбит/с в режиме IEEE 802.11g, 6,88 Мбит/с — в режиме IEEE 802.11b, 24,82 Мбит/с — в режиме 54g+(XPress) и 30,74 Мбит/с — в режиме MAXg. Во всех режимах, кроме IEEE 802.11g, скорость очень высокая. Cardbus-адаптер работает в паре с точкой доступа несколько быстрее, чем PCI-адаптер.

    Тест "PCI-адаптер USR5417 — Cardbus-адаптер USR5411, через точку доступа USR5451, режим Infrastructure " — трафик гонялся между компьютерами с беспроводными PCI и Cardbus адаптерами U.S.Robotics USR5417 и USR5411 соответственно через точку доступа U.S.Robotics USR 5451 в режиме Infrastructure. Скорость соединения устанавливалась автоматически. Тест проводился с помощью Chariot NetIQ. Расстояние между точками не превышало 5 метров.

    Условные обозначения:

    • Cards — PCI-адаптер U.S.Robotics USR5417 и Cardbus-адаптер U.S.Robotics USR5411
    • AP — точка доступа U.S.Robotics USR5451
    • fdx — fullduplex — трафик гоняется в обоих направлениях

    Максимальная скорость: 8,27 Мбит/с в режиме IEEE 802.11g, 3,37 Мбит/с — в режиме IEEE 802.11b, 11,18 Мбит/с — в режиме 54g+(XPress) и 16,76 Мбит/с — в режиме MAXg. Во всех режимах, кроме IEEE 802.11g, скорость очень высокая. Как видно из диаграммы, использование расширенных режимов дает существенный прирост производительности.

    Доступность:

    Средняя розничная цена на рассматриваемое в статье устройство на последний момент: Н/Д(0)

    Выводы:

    Рассмотренное устройство показало очень высокую производительность практически во всех тестах. Использование расширенных режимов положительно сказывается на скорости трафика во всех тестах, кроме теста с PCI-адаптером. Как сказано на сайте компании U.S.Robotics, расширенные режимы беспроводной связи используют частотный диапазон только одного канала.

    Помимо этого, устройство очень легко настроить, разве что в первый раз для настройки придется использовать утилиту (которая, к сожалению, работает только под Windows).

    Устройство позволяет использовать WPA и WPA2 шифрование с использованием алгоритма AES, но не позволяет производить аутентификацию через RADIUS-сервер (только по предварительному ключу).

    Плюсы:

    • Очень высокая производительность
    • Значительное повышение производительности при использовании расширенных режимов
    • В расширенных режимах используется частотный диапазон всего лишь одного канала беспроводной связи (в отличие от режимов "Turbo" в которых повышение производительности достигается за счет использования частот соседних каналов)
    • Поддержка AES-шифрования
    • Поддержка WPA2 шифрования
    • Простота настройки
    • Документация и ПО на русском языке

    Минусы:

    • Невозможность использования RADIUS-сервера для аутентификации
    • Утилита настройки поддерживает только ОС Windows



    Оборудование предоставлено российским представительством компании U.S.Robotics






    8 февраля 2006 Г.
