Обзор видеокарты ASUS AGP-V3800 на чипе nVidia Riva TNT2


Как и ожидалось, после некоторого затишья, новые видеокарты стали появляться, как грибы после дождя. Многие пользователи, имеющие доступ в Интернет, уже читали обзоры видеокарт на базе Riva TNT2, которые анонсировали многие производители.

Маститые испытатели новых продуктов уже опробовали супер-скоростные видеокарты от Diamond Multimedia, а также Reference Cards от самой Nvidia, однако, эти платы практически не имеют "наворотов" в плане комплектации дополнительными сервисами.

Фирма ASUSTeK Computer почти месяц назад анонсировала новую линейку видеокарт ASUS V3800 на базе Riva TNT2: с ТV-in/out, с поддержкой LCD-мониторов, в комплекте со стерео-очками.

Образец, который попал к нам, представляет собой наиболее полный комплект из возможных (нет только поддержки LCD-мониторов).

Для начала рассмотрим характеристики нового, многими ожидаемого чипсета Riva TNT2.

  Nvidia Riva TNT ATI Rage128 Nvidia Riva TNT2 3dfx Voodoo3
Поддержка API Direct3D, OpenGL Direct3D, OpenGL Direct3D, OpenGL Direct3D, Glide/OpenGL
Частота чипа, МГц 90 100 125-183 143-183
Частота памяти, МГц 110 110 125-183 143-183
RAMDAC, МГц 250 250 250 300
Объем видеопамяти, Мбайт 16 32 32 16
Поддержка Truecolor (32bit) в 3D да да да нет
Максимальное разрешение в 3D:
- в Highcolor (16bit) 1600х1200 1600х1200 1600х1200 1600х1200
- в Truecolor (32bit) 1600х1200 1600х1200 1600х1200 нет
Число конвейеров рендеринга 2 2 2 1
Скорость текстурирования, млн.пикселей/сек 180 200 300 143
Пропускная способность, млн.полиг./сек 6 4 8 6
Поддержка текстур 1024х1024 да да да нет
Поддержка AGP:
- DiME да да да нет
- AGP 2x да да да нет
- AGP 4x нет нет да нет
Разрядность Z-буфера 24 32 24 16
Пиксельный MIP-mapping да да да да
Авто MIP-mapping да да да да
Трилинейная фильтрация:
- однопроходная нет да да да
- аппроксимация да нет да нет
Анизотропная фильтрация нет нет да да
Мультитекстурирование да да да да
Анти-Алиасинг (эффект сглаживания):
- краевой нет нет нет да
- полный да да да да
Туман да да да да
Поддержка Open GL ICD ICD ICD Miniport (wrapper)

Следует уточнить, что значения частот работы чипсета и памяти являются условными, поскольку Nvidia заявила о выпуске нескольких разновидностей чипсета Riva TNT2, отличающихся по частотным параметрам (от 125 до 183 МГц). Рассматриваемый нами образец видеокарты работает на частотах: 140 МГц на чипсете и 150 МГц на памяти.

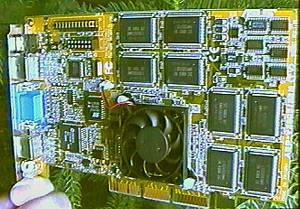

Нашим предметом дальнейшего рассмотрения станет сама видеокарта V3800. Ниже приведены фотографии платы и модуля памяти.



Как видим, видеокарта имеет 32 Мбайт SGRAM 7 нс памяти, конструктив AGP 4x, кулер на чипсете (знакомый многим владельцам ASUS V3400TNT), микросхему BIOS, чипы, отвечающие за функции TV-in/out, поддержку стерео-очков и другую сопутствующую логику.

Набор для одной видеокарты весьма богат, что сказалось на наличии большого числа разъемов на "костыле" видеокарты:

Порядок расположения (сверху-вниз):

  • гнездо подключения стерео-очков VR100;
  • гнездо ТВ-входа (оно одно — для подключения S-Video, но в поставку входит переходник S-Video-"тюльпан");
  • разъем подключения монитора;
  • гнездо ТВ-выхода S-Video;
  • гнездо ТВ-выхода "тюльпан".

Как видим, видеокарта представляет собой целый комбайн. Поставляется в коробке, куда входят, помимо самой платы:

  • Cтерео-очки VR100;
  • CD-диск с драйверами;
  • Комплект шнуров для подключения TV-in/out.

Теперь о самом тестировании. Предваряя описание станции, на которой проводились испытания, скажу, что некоторые системные платы, к сожалению, оказались не готовыми к работе с AGP 4x видеокартами, в частности, плата Chaintech 6BTM (440BX) (BIOS от 25 февраля 1999 года) так и не смогла запуститься с ASUS V3800. Линейка же плат ASUS P2B работает нормально. Поэтому тестирование проводилось на ASUS P2B-B.

Конфигурация тестового компьютера:

  • Системная плата ASUS P2B-B (440BX);
  • Процессоры Intel Pentium II 450 и Intel Pentium III 450;
  • Оперативная память 128 MB PC100;
  • Монитор Nokia 447Xav (17");
  • Операционная система Windows 98.

Начинается любое испытание с процесса установки или инсталляции. К сожалению, должен констатировать, что программное обеспечение, записанное на CD-диск, оказалось недоделанным. Так, при установке диска в CD ROM происходит запуск начальной программы-меню. Однако, дальше показа того, чего мы сможем сделать (установить драйвера или программу Live3800) ничего не работает. Поэтому устанавливать драйвера пришлось вручную через inf-файл. Должен отметить, что в дальнейшем все прошло гладко, и драйвера встали успешно. В настройках дисплея появились дополнительные закладки.

Среди обычных настроек, характерных для Riva TNT (число MIP-уровней, тип фильтраций, Vsync и др.) имеются и новые. Прежде всего, это включение стерео-режима (то есть работы очков). При активизации этого режима дается возможность регулировки оптических настроек, которые могут дать пользователю наиболее комфортные условия работы с очками для конкретного случая. Также, на одной из закладок мы можем посмотреть информацию о данной карте и ее драйверах.

Перед рассмотрением самого тестирования необходимо выяснить, с какими видеокартами мы будем сравнивать данную. В 2D-графике уместно сравнить со всеми последними видеокартами. В 3D-графике мы будем сравнивать, прежде всего с картой на базе обычной Riva TNT (Creative Graphics Blaster Riva TNT), затем с прошлым лидером по работе с 32-битным цветом — платой на базе ATI Rage 128 (ATI Rage Fury), а также с новинкой, испытанной нами накануне — 3dfx Voodoo3 2000 (сравнение, естественно, только в 16-битном цвете по 3D).

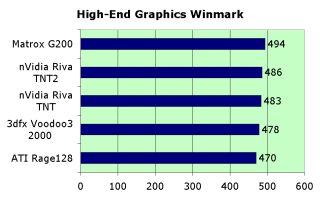

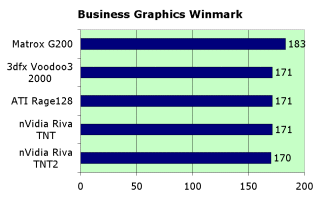

Итак, мы начинаем! Первое, что мы как обычно рассматриваем, это 2D-графику. Показатели скорости представлены ниже на диаграммах по результатам тестирования WinBench99:


Результаты сами говорят за себя: ничего не изменилось по сравнению с Riva TNT. Подтверждает это и визуальная оценка графики. В разрешении 1024х768 — все нормально, а в 1280х1024 уже есть замыливание картинки. Выводы просты: данная видеокарта имеет чисто игровой уровень 2D, подходит для владельцев 15-ти и 17-ти дюймовых мониторов (если кто на 19-ти дюймовом мониторе работает в разрешении не выше 1024х768, то и им тоже подойдет эта плата).

Делайте ставки, господа! Когда начинаются ставки, тогда возникают волнения. А кого сейчас может не волновать качество и скорость 3D-графики?! Так что, мы сейчас будем вести наш рассказ о родном 3D.

Должен сразу сказать, что проведя первые испытания на драйверах, поставляемых ASUSTeK Computer, я заметил, что ожидаемого прироста в скорости чего-то нет, вернее, мало. Установив Reference драйвера от Nvidia версии 1.20 (Detonator), я выяснил, что скорость возросла гораздо сильнее. Поэтому решено было все тестирование (кроме работы со стерео-очками, как можно догадаться) провести на референс драйверах версии 1.20. Версия BIOS у данной карты — 2.05.04.

По поводу разгона. К сожалению, для данного чипсета еще не выпустили ни одной утилиты по изменению частот работы видеопроцессора и памяти, на настоящий момент только новая версия PowerStrip (2.41.04) понимает Riva TNT2. Однако изменить величину частоты работы чипсета свыше 140 МГц не представляется возможным (были попытки откорректировать pstrip.cfg, однако они не дали положительных результатов). Изменять частоту работы памяти через PowerStrip можно, но уже при выставлении на 7 МГц выше номинала (157 МГц), видеокарта начинала сбоить в работе. Поэтому решено было оставить номинальные значения частот на уровне 150 Мгц по памяти и 140 МГц по чипсету.

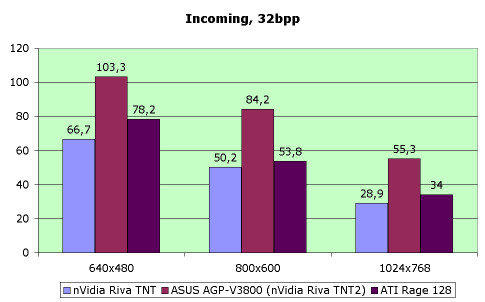

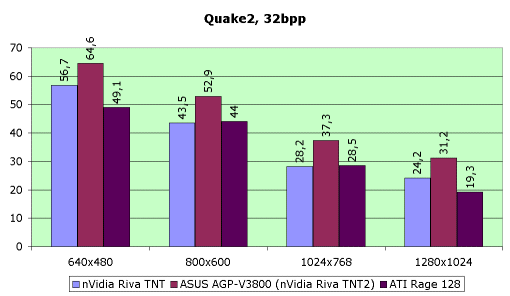

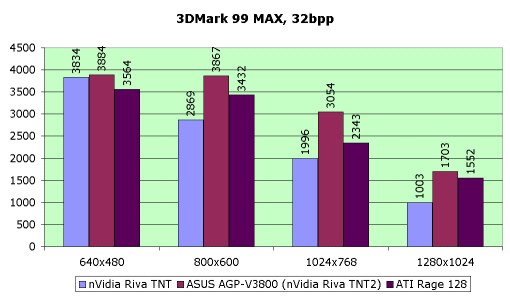

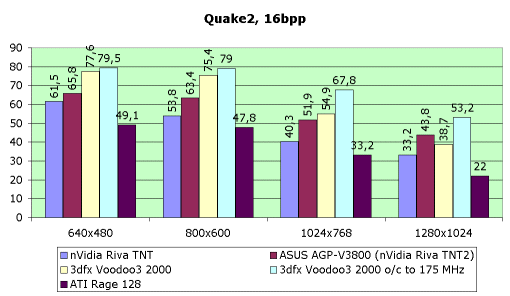

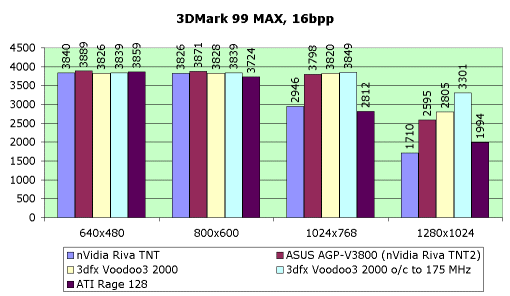

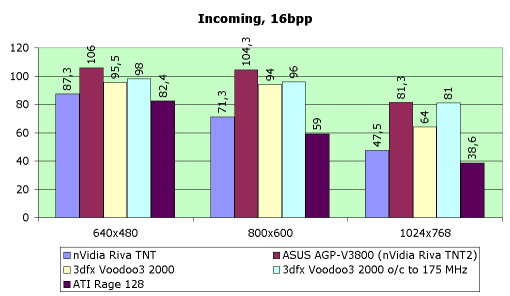

Вначале, мы провели тестирование платы с процессором Intel Pentium II 450 в разных разрешениях в 16-битном и 32-битном цвете. Инструментами служили:

  • 3DMark 99 MAX (DirectX);
  • Incoming (DirectX);
  • Quake2 c демо massive1.dm2 (OpenGL).

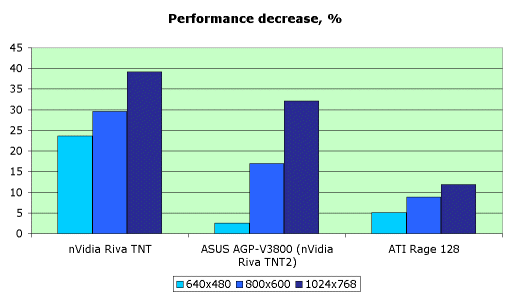

Также для оценки работы видеокарты в 32-битном цвете мы приводим диаграмму падения производительности при переходе с 16- на 32-битную глубину цвета в 3D. Результаты этого теста получены на основе игры Incoming. Больший столбик здесь говорит о большем падении производительности при увеличении цветности.

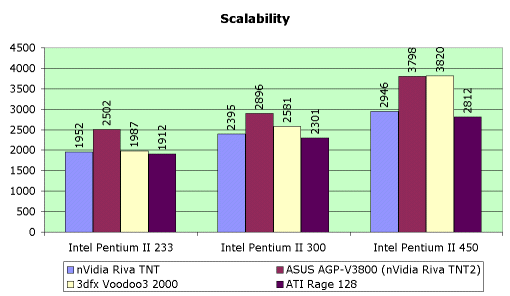

Затем 3DMark 99 MAX запускался в разрешении 1024х768 при 16-битной глубине цвета на разных процессорах Intel Pentium II: 450, 300 и 233 МГц. Результаты представлены ниже.

Что же можно сказать после анализа этих цифр? Бесспорным лидером видеокарта стала во всех Direct3D тестах. А вот в OpenGL (Quake2) Riva TNT2 побеждает только в 32-битном цвете. При 16-ти битной глубине цвета в Quake2 одержал победу Voodoo3 2000 (это при почти равных значениях частот работы видеопроцессоров или модулей памяти). Тем не менее, предполагаю, что при усовершенствовании драйверов, этот отрыв будет менее существенным.

Но более значимым является резкое уменьшение потери в скорости при переходе на 32-битную глубину цвета, чем так гордится ныне ATI со своим детищем Rage 128. Конечно, до уровня Rage128 в этом тесте Riva TNT2 не дотягивает, но факт уменьшения разрыва не может не радовать.

И снова приходится повторять тот же вывод, что и при тестировании Voodoo3 2000: на низких разрешениях прироста по сравнению с другими картами либо совсем нет, либо он незначителен. Однако, тестирование масштабируемости, то есть влияния мощности процессора на скорость работы видеокарты показало, что при разных частотах процессоров (кроме 450 МГц) в разрешении 1024х768 Riva TNT2 лидирует по скорости. Падение производительности при снижении частоты процессора было не столь стремительным, как у соперников. Это отрадный момент для владельцев не столь мощных процессоров.

Конечно, видя почти равные цифры у столь разных плат в разрешениях 640х480 и 800х600, можно предположить, что меряется уже скорость центрального процессора, а не видеокарты, и делается очевидный вывод о том, что резервы процессора уже исчерпаны, а видеокарта еще обладает потенциалом.

Но пока нет более мощных процессоров, на которых мощность видеокарты была бы задействована полностью, поэтому мы можем делать вывод о том, что покупать столь мощные ускорители 3D имеет смысл для работы в разрешении не ниже 1024х768 (хотя 2D у данной карты не дает нам права рекомендовать ее на более высокие режимы). Также пользователь должен иметь монитор не менее 15-17 дюймов, при этом 15-дюймовый монитор должен быть высокого класса. Ну право же, обидно потратить такие большие деньги на супер-видеокарту и получить такую же скорость в низких разрешениях, которую дают уже имеющиеся на рынке 3D-акселераторы!

Похоже, что подобные выводы придется делать все чаще и чаще при рассмотрении очередного нового мощнейшего видеоускорителя.

Отметим скорость работы видеокарты на Riva TNT2 с процессором Intel Pentium III 450. Должен сказать, что пока нет реальных приложений, использующих технологию SSE, заложенную в Pentium III, поэтому увеличения скорости работы видеоплаты от применения SSE мы можем видеть только в тесте 3DMark 99 MAX:

  640x480
16bpp
800x600
16bpp
1024x768
16bpp
1280x1024
16bpp
640x480
32bpp
800x600
32bpp
1024x768
32bpp
1280x1024
32bpp
3DMark 99 MAX 4611 4604 4015 2602 4611 4171 3083 1708

Да, прирост значителен. Можно только сожалеть, что, как обычно, выпуск новой, более совершенной продукции производителями оборудования опережает выход программного обеспечения, использующего все эти новшества.

Превращения продолжаются… Да, чудо превращения обыденной реальности в виртуальную, куда можно сегодня погрузиться, становится все более доступным, благодаря работе мощных видеокарт, воспроизводящих трехмерный мир все реальнее и реальнее. Это значит, что сейчас речь пойдет о качестве 3D-графики. Применительно к Riva TNT2, могу смело сказать, что оно осталось практически на уровне Riva TNT. Поэтому, приводить многочисленные скриншоты, демонстрирующие качество картинки нет смысла. Кто имеет видеоплаты на базе Riva TNT, те и так все знают, а кто не имеет, тот может почитать наши обзоры по Riva TNT, где приведены скриншоты, демонстрирующие качество работы этой карты.

А вот на примере 3DMark 99 MAX были замечены некоторые моменты, характеризующие плюсы и минусы чипсета Riva TNT2. На одном из игровых тестов можно заметить некоторую размытость на решетчатом полу, которой нет на эталонной картинке:


nVidia Riva TNT2

Reference Image

Должен отметить, что на Riva TNT это отклонение также имело место.

Удивительным показался тест на качество субпиксельной коррекции. У Riva TNT2 он показал большую близость к эталону, нежели у Riva TNT, несмотря на то, что обе видеокарты тестировались на одинаковых драйверах!


nVidia Riva TNT

nVidia Riva TNT2

Reference Image

Налицо исправление некоторой ошибки, имевшей место в чипе RivaTNT.

Какой мы можем сделать вывод по качеству Riva TNT2 в 3D-графике? По сути, оно осталось таким же, как у Riva TNT. Мне лично, качество, с которым Riva TNT справляется с трехмерными сценами, нравится. Из всех имеющихся ныне игровых видеокарт оно, по моему мнению, наилучшее. Поэтому у Riva TNT2 с качеством также все в порядке.

А если к этому умозаключению прибавить довольно значительный прирост в скорости, то видеокарта на базе RivaTNT2 бесспорно становится на сегодня лидером среди игровых видеоакселераторов (опять-таки, при некоторых условиях: мощный процессор и большой монитор).

А теперь мы рассмотрим работу стерео-очков VR100, поставляемых с видеокартой ASUS V3800. Как и следовало ожидать, эти очки сделаны по технологии Metabyte на основе очков H3D. Отличием VR100 от Wicked3D eyeSCREAM является проводная связь с видеокартой. Очки выглядят так:



Как видим, VR100 представляют собой более массивную конструкцию, чем eyeSCREAM, без возможности регулировки расстояния между стеклами (впрочем, стекла у VR100 более широкие и подходят для большинства людей). Но вот носовая часть очков — не продумана. Мягкая подложка, которая должна по идее, опираться на переносицу, слишком утоплена, поэтому на нос упирается жесткая пластмасса. У меня лично очки имели склонность к "сползанию" вниз по носу.

Теперь об их работе. Включение работы очков происходит при проставлении "галочки" в одной из закладок. К очень большому сожалению, не предусмотрено никаких тестов, на примере которых можно было бы отрегулировать работу очков для конкретного человека. Ведь, как известно, стерео-эффект многими людьми воспринимается неодинаково, для комфортности работы такая "живая" настройка была бы крайне желательна (как, например, при работе с eyeSCREAM). При активизации стерео-режима происходит двукратное увеличение величины частоты кадровой развертки у монитора при работе с урезанными разрешениями (например, вместо 800х600 — 800х300). Поэтому это надо учитывать самостоятельно, и если вы задали, например, частоту в 75 Гц при работе с 800х600, то при включении стерео-режима, слабый монитор может не выдержать (его попросят дать 150 Гц). Однако, хочу отметить, что частоты выше 75 Гц, для стерео-режима не поддерживаются. Как пример, могу сказать, что в случае eyeSCREAM настройки работы частотного режима видеокарты и возможность включения стерео-режима тесно между собой увязаны и исключают задание непредсказуемых сочетаний.

Из недостатков, вероятно связанных с несовершенством драйверов, можно указать отсутствие стерео-режима при работе в OpenGL, а также при работе в Direct3D в разрешениях от 1024х768 и выше.

Чисто визуальный эффект стерео-режима полностью идентичен тому, что можем получить от Wicked3D eyeSCREAM.

И теперь коротко остановимся на функциях ТВ-выхода и входа. Эти особенности видеокарты по своим функциональным возможностям и качеству работы полностью повторяют свои аналоги на ASUS V3400TNT/TV. ТВ-выход по-прежнему осуществляется только при разрешениях 800х600 и ниже после перезагрузки системы при наличии подключения к телевизору. ТВ-вход обслуживается утилитой Live3800, которая мало чем отличается от прежней Live3400. Больше тут добавить нечего.

В заключение могу сказать, что с точки зрения наличия охлаждающего устройства, видеокарта ASUS V3800 представляет собой продукт, имеющий эффективное автономное охлаждение.

Выводы

Цена данной карты в описанной выше комплектации составляет на 20 апреля 1999 года примерно $260. Учитывая наличие стерео-очков в поставке, можно предположить, что реальная цена самой карты около $200. Поэтому для тех, кто до сих пор не смог приобрести скоростную игровую видеокарту, покупка столь супер- мощной платы может стать оправданной (первые карты на RivaTNT тоже имели цену около $200). Однако, повторю, что это относится только к владельцам мощных процессоров (не ниже Pentium II (Celeron) 400). В данной видеокарте сочетается как лидерство по скорости, так и хорошее качество. Однако же, основываясь на том, что родные драйвера от ASUS еще требуют много доработок, а также на том, что вскоре выходят аналогичные видеокарты, но работающие на больших частотах, нежели рассмотренная выше, мы рекомендуем не спешить с приобретением, а подождать выхода на рынок еще нескольких видов видеоплат на базе Riva TNT2 Ultra.

Видеокарта ASUS AGP-V3800 предоставлена компанией Белый Ветер — ДВМ
