IP-камера наблюдения Compro CS80


Устройство, о котором пойдёт речь в этом обзоре, попало к нам довольно необычным путём. Компания Compro, давний друг и партнёр, организовала на недавней выставке Computex-2012 встречу наших корреспондентов с сотрудниками, с целью пообщаться, обменяться новостями и планами. Представители компании рассказали о новой линейке своей продукции, её отличительных чертах, особенностях, а заодно предложили протестировать одну из новинок.

Как читатель уже догадался, речь идёт о новой IP-камере наблюдения, к изучению которой мы и приступаем.

Конструкция, технические характеристики

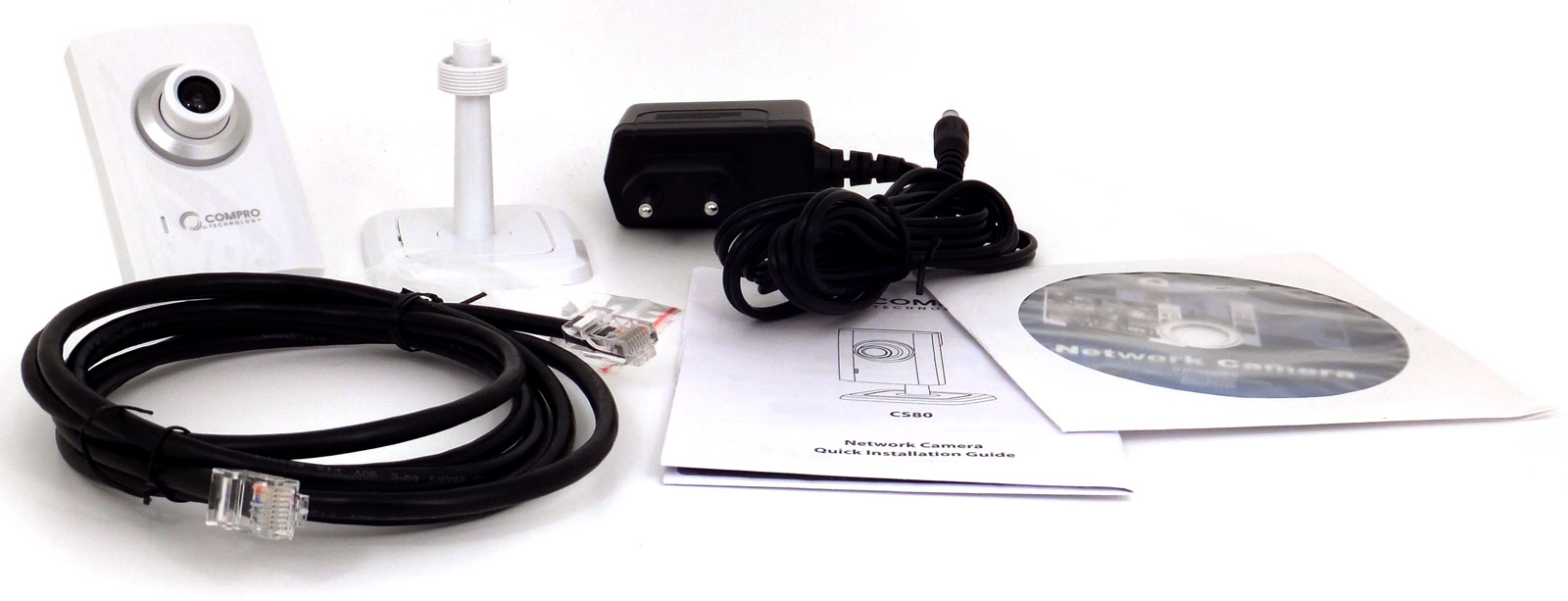

Комплектность камеры вполне стандартна: камера, кронштейн с прилагаемыми к нему двумя саморезами и дюбелями, полутораметровый сетевой кабель, адаптер питания, краткая инструкция и диск с ПО.

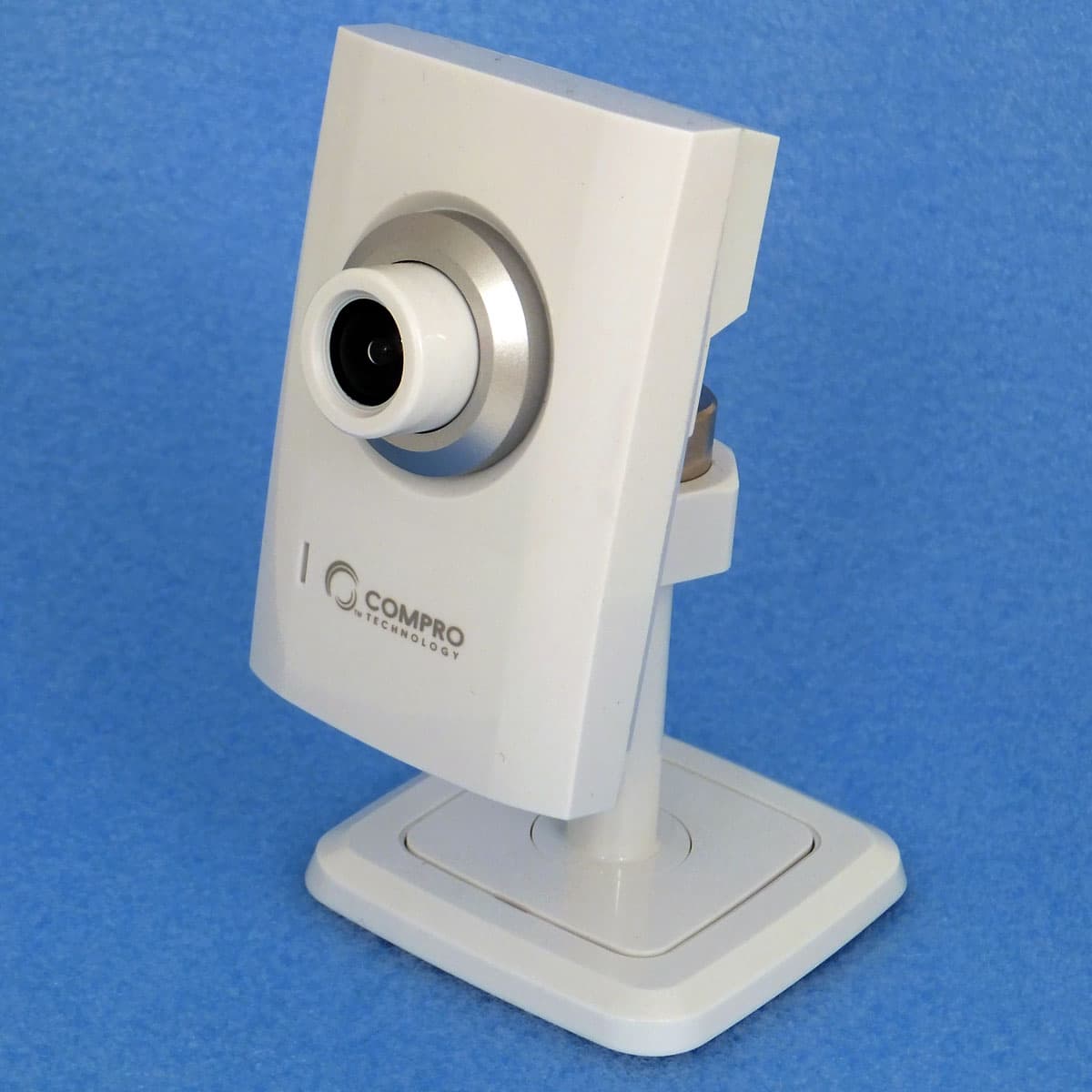

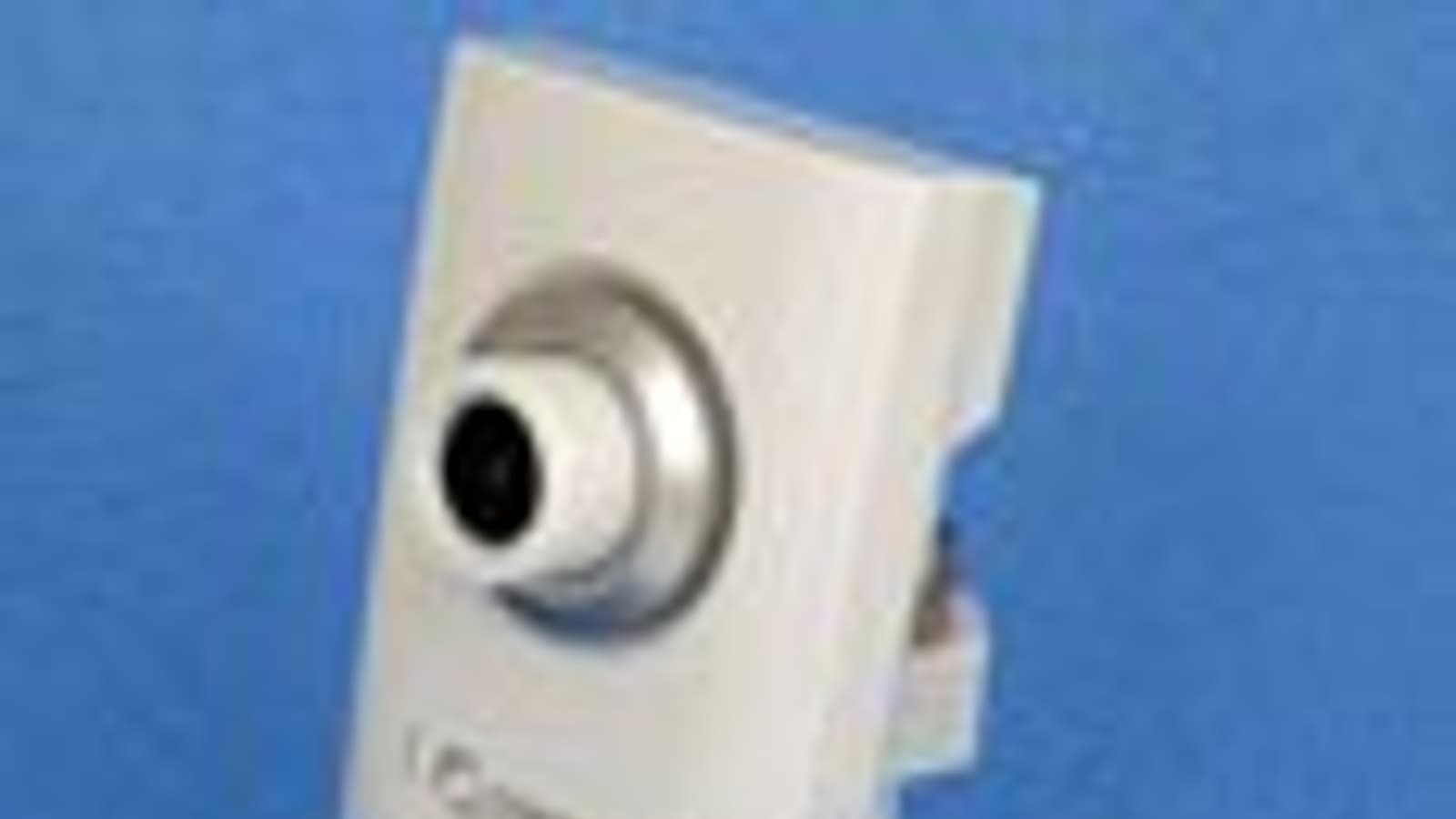

Прямоугольный корпус камеры с небольшим утолщением в верхней его части выполнен из белой пластмассы. Такой белой, что аппарат пришлось фотографировать на цветном фоне. Дизайн лицевой стороны корпуса нехитрый: объектив, окаймлённый серебристым кольцом, да синий индикатор, который расположен пониже и сигнализирует о работе аппарата.

Упомянутый в списке кронштейн представляет собой простенькую подставку с квадратным основанием, в котором прорезаны отверстия под саморезы. Эта подставка имеет также длинную ножку. Верх ножки выполнен в виде сферического углубления, куда вставляется металлический шарик, к которому, в свою очередь, крепится корпус камеры. Этот шарик прижимается к сферическому основанию ножки посредством закручивания крышки-гайки с внутренней резьбой. Таким образом, прикреплённая к ножке камера имеет достаточно степеней свободы, чтобы вращать её на 360°, поворачивать и наклонять в любую сторону. Камера фиксируется в выбранном положении той самой пластмассовой гайкой. В общем и целом конструкцию нельзя назвать подходящей для промышленного применения — налицо все признаки устройства, предназначенного для использования в быту или в небольших офисах. Это подтверждается использованием пластмассовых креплений, да и миниатюрный размер устройства говорит о том же.

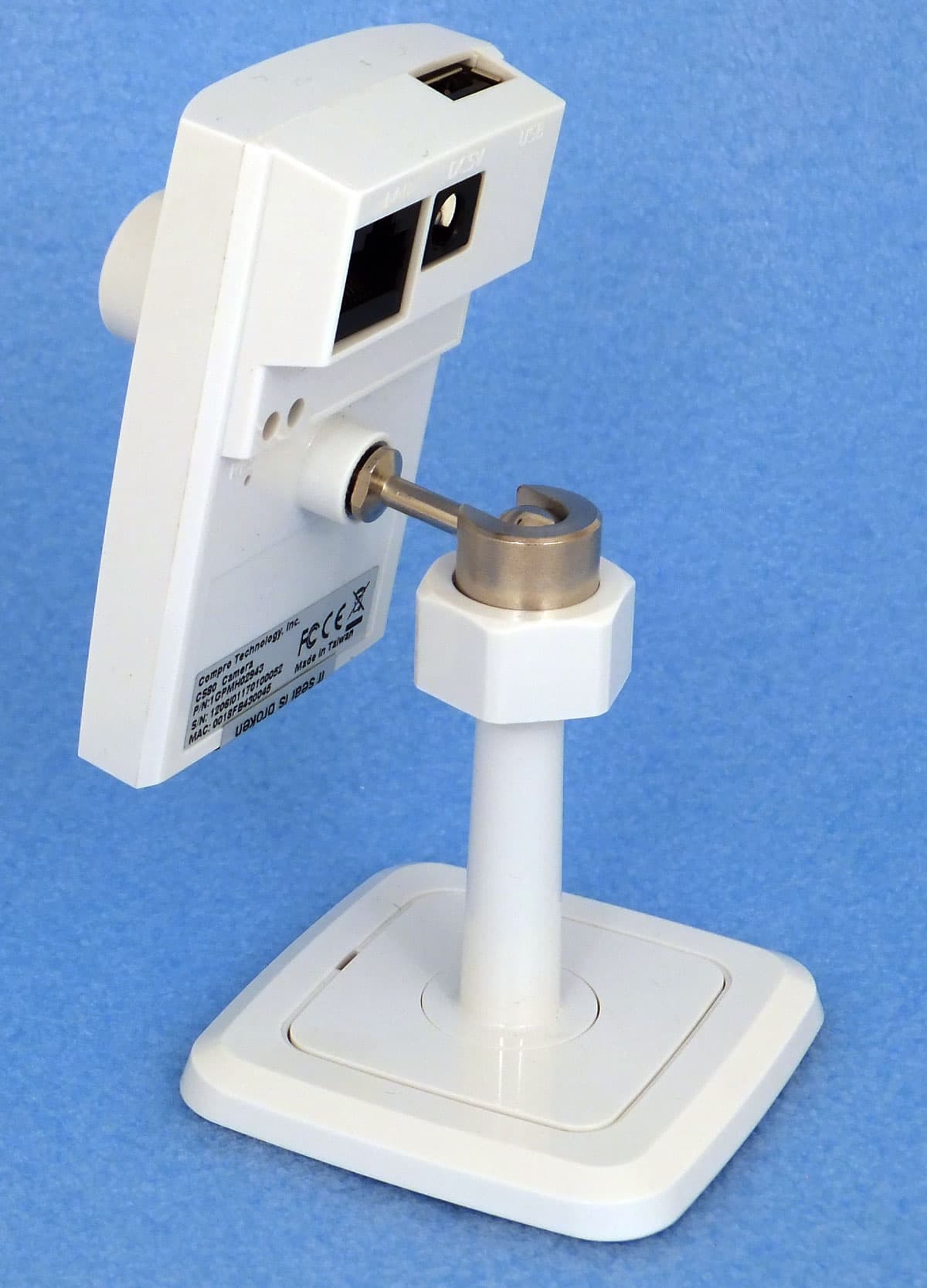

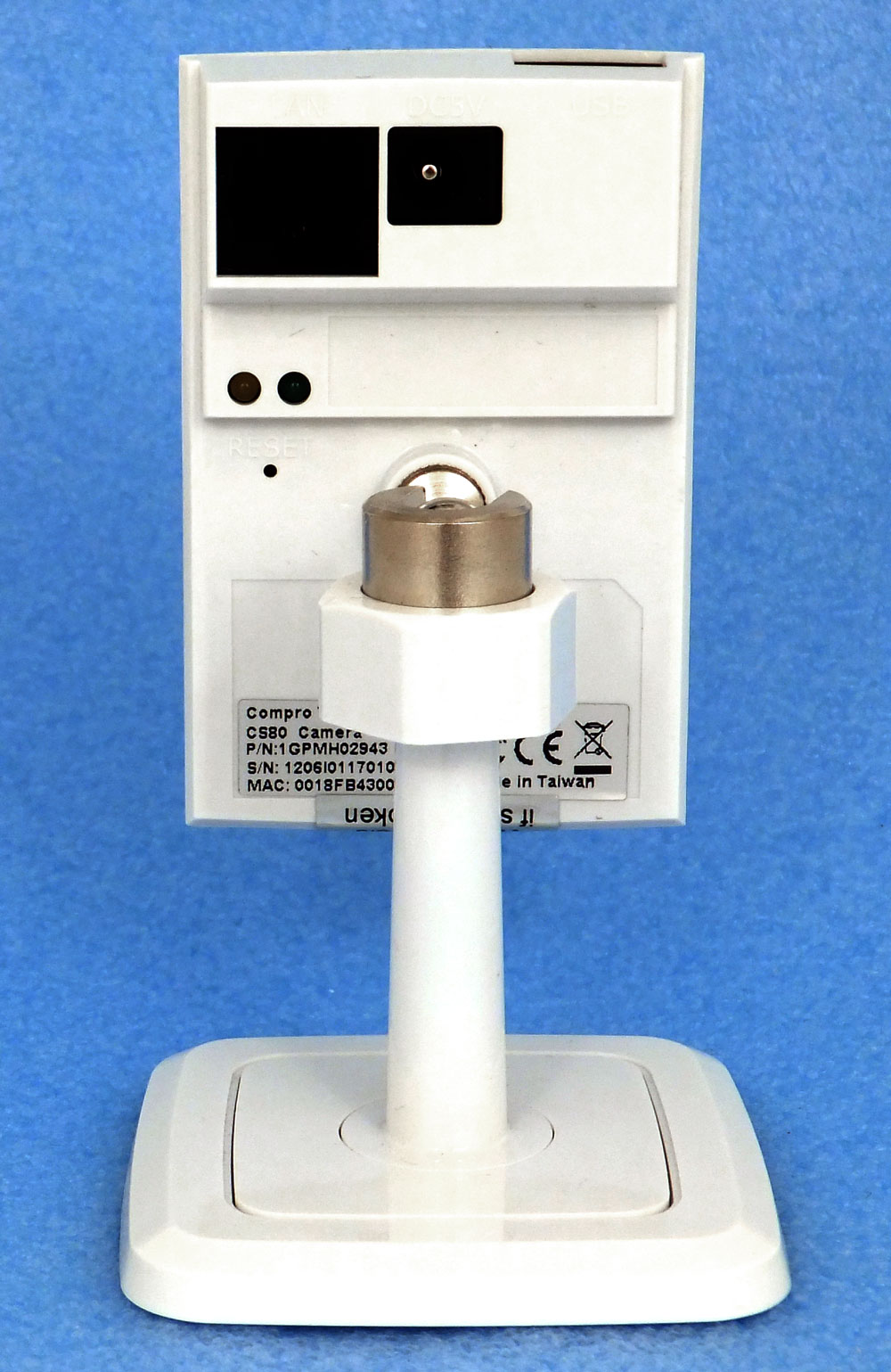

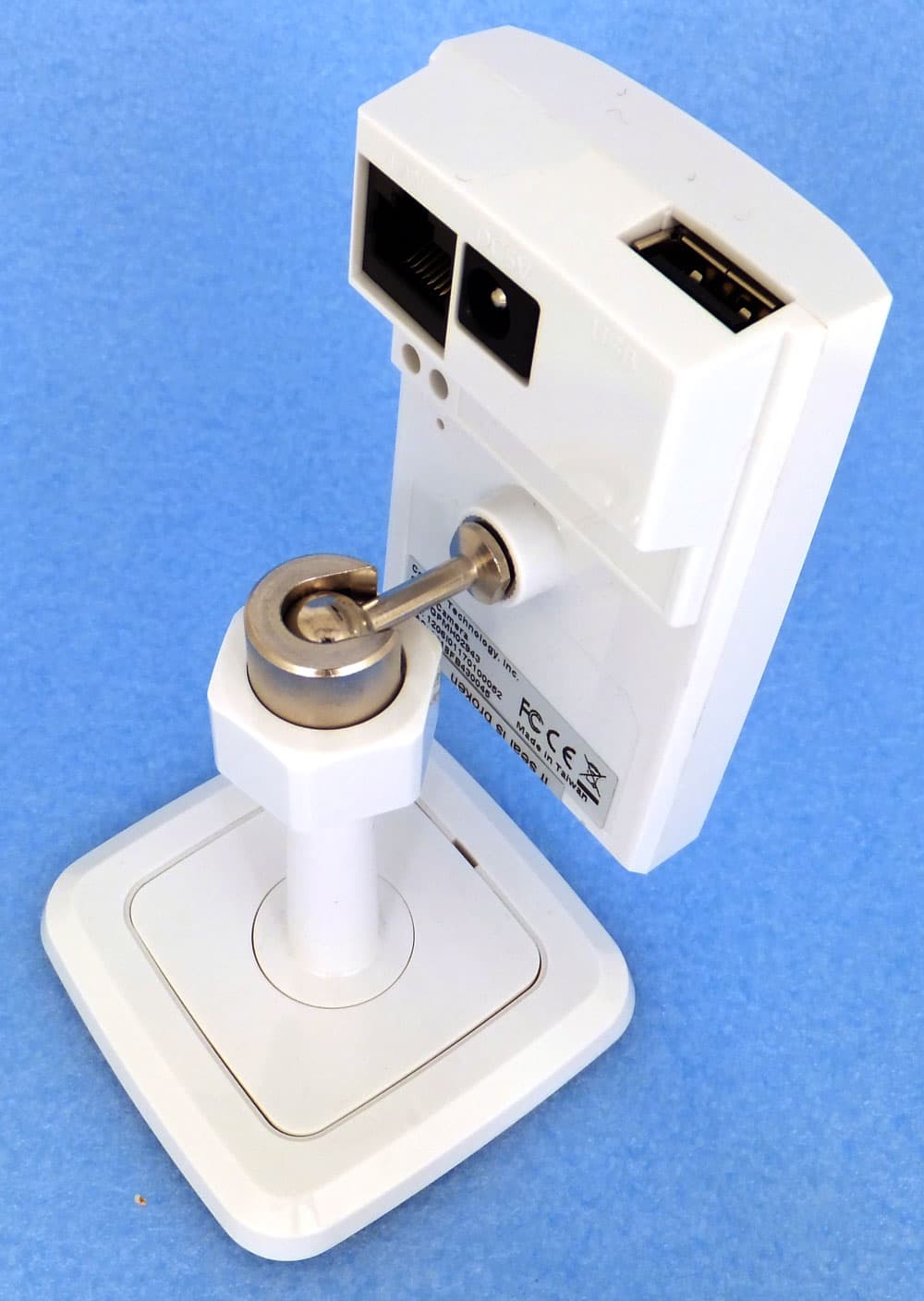

В задней части корпуса камеры находится сетевой порт и разъём адаптера питания. Чуть ниже расположены светодиодные индикаторы оранжевого и зелёного цветов, которые рассказывают о текущем режиме сетевого соединения. Ещё пониже имеется незаметное отверстие, диаметром с толстую иголку. Правильно, там прячется кнопка Reset — сброс настроек камеры с возвращением «умолчальных» заводских параметров выполняется иголкой либо тонким кончиком шариковой ручки. За время тестирования мы неоднократно пользовались этой кнопкой, поскольку интенсивно «мучили» аппарат. В обычных же условиях эксплуатации кнопка Reset вряд ли понадобится — работа камеры достаточно стабильна, пользователь, скорее всего, не увидит капризы или «зависания».

Наличие порта USB в верхней части корпуса камеры немного озадачивает: для чего здесь USB? Те, кто не любит читать «мануалы», измучается в поисках разгадки. Но всё окажется донельзя просто, если открыть руководство: сюда подключается USB-адаптер Wi-Fi, или, в простонародии, «свисток»; на тот случай, когда нет возможности протянуть к камере витую пару.

К великому сожалению (не только автора, но и, надо думать, многих потенциальных пользователей), камера вряд ли заработает с абы каким «свистком». В инструкции без затей указывается на необходимость использования USB-адаптеров Wi-Fi производства Compro, только их, и никаких других (в частности, Compro WL160 Wireless USB 802.11 b/g/n). Более того, в качестве одной из причин необходимости использования адаптеров Compro указан возможный риск выхода из строя камеры при подключении «чужих» адаптеров.

Но мы-то с вами калачи тёртые, верно? Сколько уж раз читали подобные предупреждения, и тем не менее прекрасно осведомлены о том, что если к исправной технике А подключить заведомо исправную технику Б, то симбиоз либо заработает, либо не заработает. Второе — это самое страшное, что может случиться :) Хотя и производителя можно понять, ведь он обязан предупредить пользователя, даже прибегая к таким страшилкам. Как ни крути, данный момент относится к гарантийным условиям, а с такими вещами серьёзные компании не шутят. Однако с имеющимся у нас адаптером камера так и не заработала, а другого адаптера у нас нет. Жаль, но обзор придётся провести при использовании физического соединения камеры с маршрутизатором, посредством сетевого кабеля. Надеемся, это никоим образом не отразится на выводах о функциональности и работоспособности аппарата, а всего лишь чуть-чуть сузит круг описания.

Основные технические характеристики камеры приведены в таблице:

Камера
Датчик изображения
1/3″ CMOS 2 Мп
Фокусное расстояние
3,75 мм
Диафрагма
F3.0 фиксированная
Угол зрения
60° по горизонтали
Диапазон фокусировки
от 0,5 м до бесконечности
Мин. освещённость
1 люкс
Выдержка
от 1/5 до 1/16000
Видео
Видеостандарты
два кодека — M-JPEG и H.264 (MPEG4 Part 10)
Разрешение
160×120, 320×240, 640×480, 1280×720, 1280×1024, 1600×1200
Частота кадров
  • до 30 в секунду при 1280×720
  • до 15 в секунду при 1600×1200
Настройки изображения
  • размер изображения и качество
  • AGC, AWB, AES
  • регулировка яркости, контраста, насыщенности и четкости
Звук
Аудиосвязь
встроенный микрофон
Сжатие
G.711 PCM 64 Кбит/с
Сеть
Протоколы
TCP/IP, HTTP, UDP, FTP, ICMP, ARP, DHCP, NTP, DDNS, UPnP, RTP, RTSP, RTCP, SMTP, IGMP, 3GPP, IPv4
Ethernet
10/100 Base-T, автоопределение, RJ-45
Характеристики
Рабочая температура
от 5 до 40 °C
Питание
DC 5 В/2 А
Системные требования
  • ПК с двухъядерным процессором 2,8 ГГц и 2 ГБ памяти или более
  • поддерживаемые ОС: Windows XP SP3, Vista SP1, Windows 7
Габариты
64×86,9×110 мм (включая подставку)
Эксплуатация
Internet Explorer (ActiveX)
  • мониторинг текущего состояния охраняемой области через Internet Explorer
  • захват кадров и сохранение их в формате JPG, запись видео на ПК
  • управление тревогой и событиями: FTP и уведомления через SMS и электронную почту
Поддерживаемые устройства
  • ПК, ноутбуки, неттопы, MID с поддержкой IE8
  • мобильные телефоны, iPhone/iPod, Android, КПК в режиме MJPEG
Приложение для смартфонов
прямое видео с камеры на экранах смартфонов на базе Android и iPhone
Режим MJPEG
прямое видео на экране мобильного устройства
Режим 3GPP
прямое видео с камеры на экранах сотовых телефонов третьего поколения (поток 3GPP)

Настройка, эксплуатация

Так вышло, что основную часть данного обзора получилось написать, находясь на большом удалении от объекта исследования. На «курорте», проще говоря. Этот факт сыграл положительную роль в изучении аппарата, хоть и прибавил сложностей технического характера. Зато исследование получилось по-настоящему практическим, проведённым в полевых условиях. Все двадцать дней камера исправно работала в двух тысячах километров от автора, чутко отзываясь на любое действие. Кстати, немалая часть скриншотов сделана именно так, удалённо.

Разумеется, перед отъездом в дальние страны эту камеру потребовалось установить. В каком положении её устанавливать, куда направить объектив, за чем или кем учинить слежку — это личное дело каждого владельца. Следует помнить лишь несколько важных правил: избегать мест повышенной влажности, экстремальных температур и засветки объектива источником контрового света. Подключение камеры к локальной сети донельзя элементарно: один конец обычной витой пары вставляется в роутер (маршрутизатор) либо в коммутатор, ну а второй штекер — в соответствующий порт на задней стенке нашего аппарата. После подачи питания рекомендуется подождать минутку, пока камера «договорится» с маршрутизатором и получит свой IP-адрес в локальной сети. Вот теперь пора запускать приложение iWizard, находящееся на прилагаемом к камере компакт-диске (на официальной страничке продукта уже имеется обновлённая версия этого мастера настройки). По большому счёту, можно обойтись и без его запуска, однако степень наглядности и простота работы в нём наверняка придутся по душе каждому пользователю, кто не считает себя специалистом в области сетевых технологий.

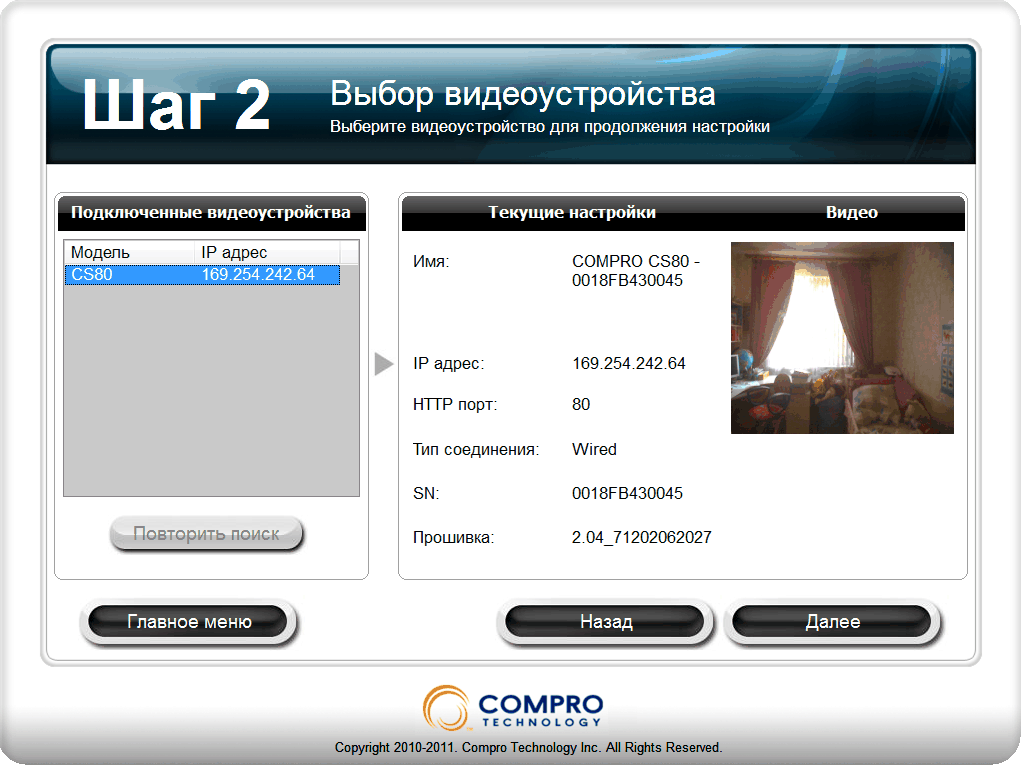

Работа iWizard, как во всех приложениях с подобной архитектурой, разбита на шаги. Сначала предлагается выбрать из списка нужную камеру, если в сети их несколько (но это не наш случай, в нашем списке имеется лишь одна камера). Если всё в порядке и камера активна, то в небольшом просмотровом окне пользователь увидит живую картинку с выбранной камеры.

На следующем шаге программа предложит изменить мастер-пароль, служащий для подключения к камере. По умолчанию пара логин-пароль незамысловаты и предсказуемы, как и во всей бытовой электронике: admin/admin. Разумеется, данный пароль требует изменения на более «продвинутый».

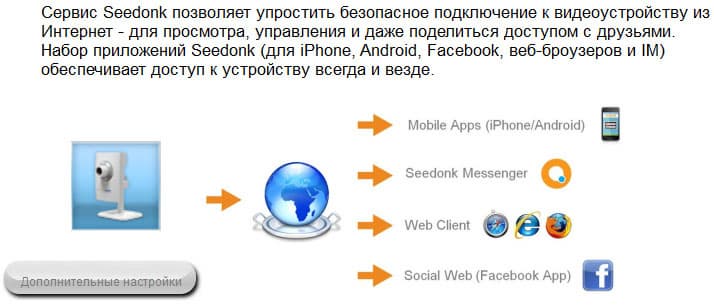

Теперь предстоит сделать выбор: с помощью какого сервиса пользователь желает вести наблюдение. Оба этих сетевых ресурса требуют регистрации для получения сетевого имени (к счастью, эта регистрация бесплатна и быстра), но возможности их разнятся, причём значительно. Так, первый, называемый Seedonk, предлагает довольно широкий выбор опций, частично напоминая чат типа Skype, но транслирует видео в невысоком разрешении.

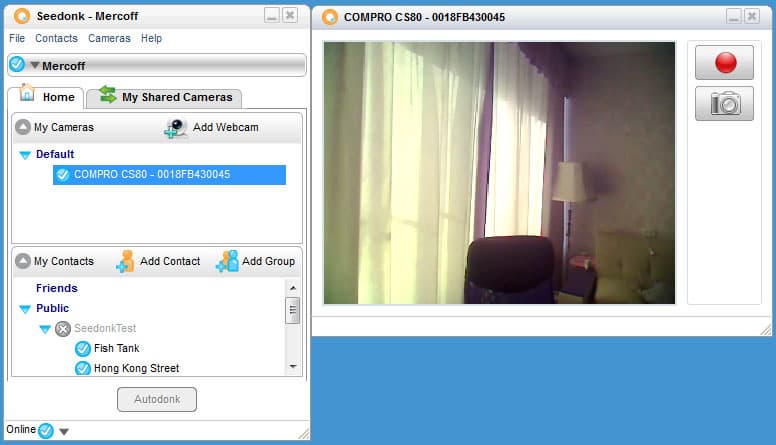

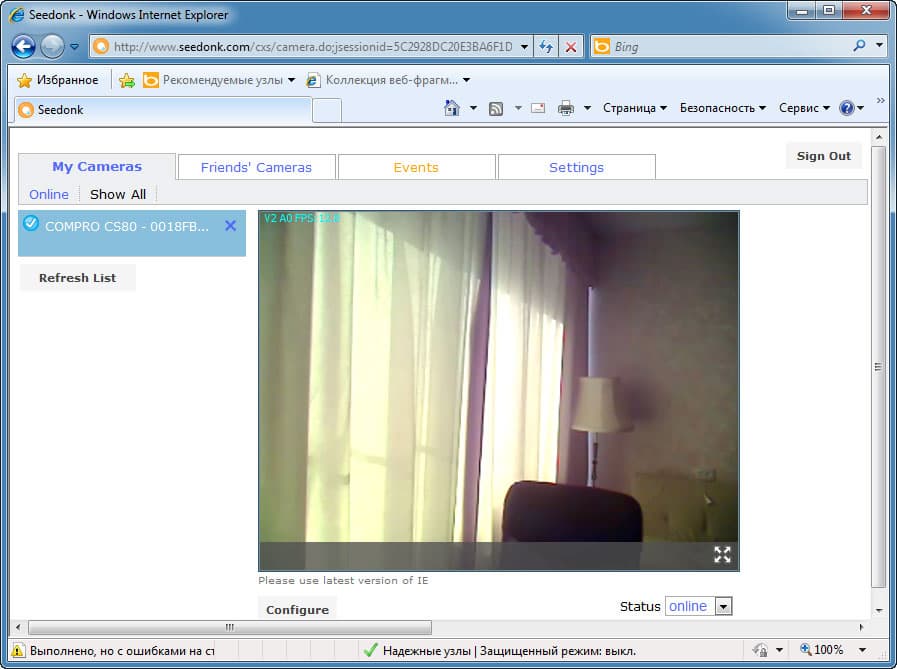

При этом вовсе не обязательно иметь установленным на ПК данное приложение. Зайти в Seedonk можно и через обычный браузер: залогинившись на сайте, пользователь обнаружит список своих активных камер и, щёлкнув по любой, увидит живую картинку.

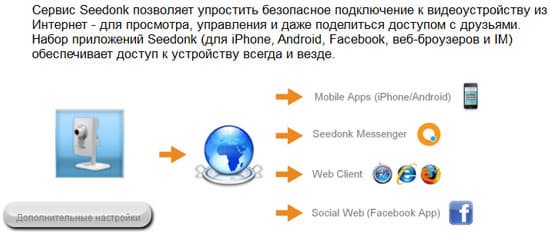

Мобильным пользователям рекомендуется настроить камеру на этот Seedonk, поскольку он позволяет получить возможность просмотра и управления камерой с помощью приложений для iPhone, Android и т. п.

После этого пользователь сможет смотреть видео с камеры, управлять ею, а также предоставлять доступ к камере кому угодно непосредственно с мобильных устройств на Android или iOS, посредством специальных приложений для этих операционных систем.

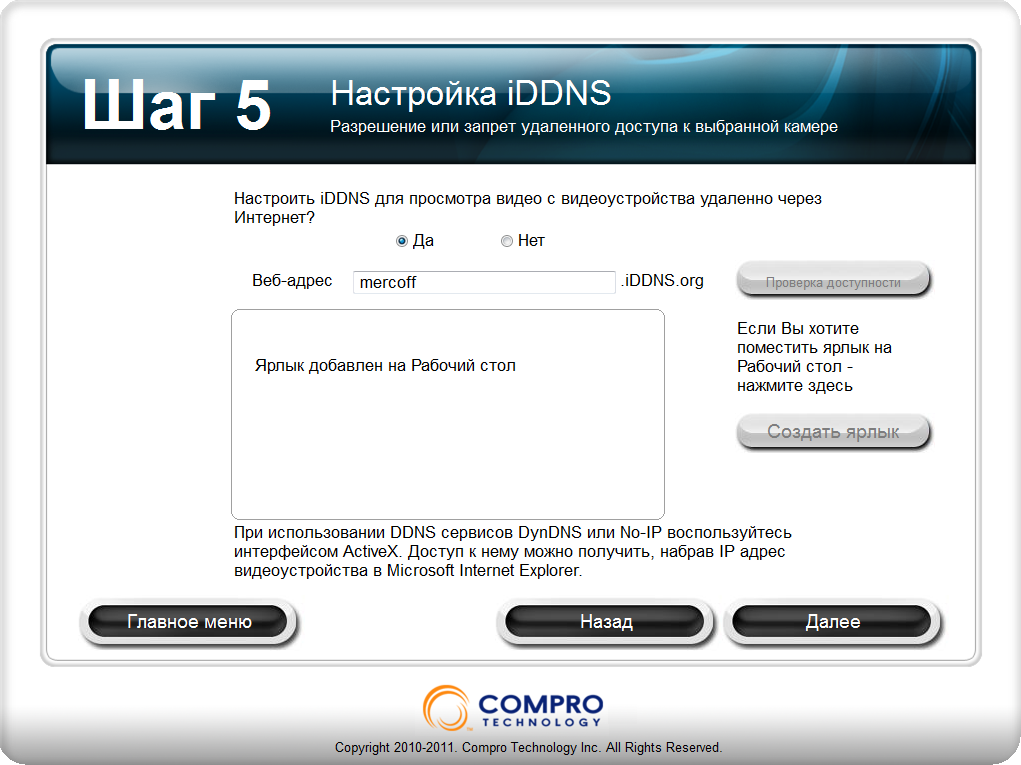

Второй сервис, с именем iDDNS, лишён всех этих потребительских «плюшек», однако с его помощью можно увидеть передаваемое камерой изображение в максимально возможном разрешении. Что характерно — при регистрации в этом сервисе пользователю выдаётся имя, которое впоследствии войдёт в состав веб-адреса странички. Разумеется, имя это не должно быть занятым. Вот как происходит резервация имени:

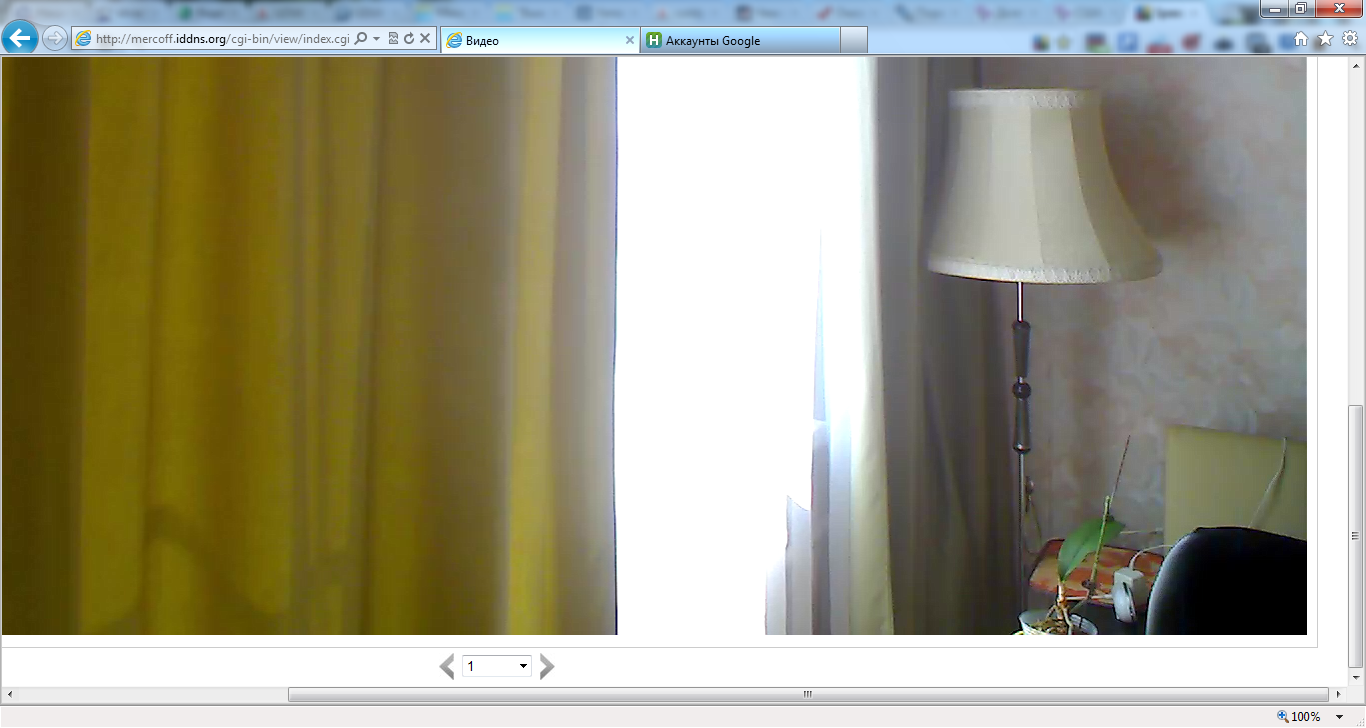

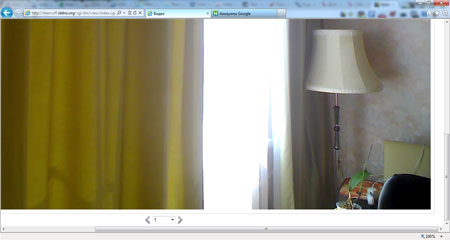

Теперь вы можете из любой точки мира, набрав адрес ИМЯ.iddns.org и войдя с помощью пароля на свою камеру, увидеть потоковое видео с высокой степенью детализации. Это крайне важно, если наблюдение ведётся за множеством мелких объектов (например, за рыбками в аквариуме или за автомобильной стоянкой во дворе). Следующий скриншот сделан на ноутбуке с экраном 1366×768, отчего вся картинка в оригинальном её разрешении не захотела помещаться в окне браузера.

Правда, для передачи столь детализированного кадра потребуется канал связи с интернетом соответствующей «толщины», а это маловероятно, если вы отправляетесь в путешествие и планируете проживать в отелях. Ведь по каким-то причинам отельная братия до сих пор предоставляет постояльцам широкополосный интернет лишь в качестве очень недешёвой опции, да и не в любом отеле такая услуга имеется. Есть подозрение, что главной причиной тут является банальная жадность. Ну да ладно, это отдельный разговор, и пусть его развивает кто-то более близкий к данной тематике.

На этом работу iWizard можно считать оконченной — первоначальная, важнейшая установка выполнена. Таким образом, данный мастер предназначен в основном для того, чтобы убедиться в работоспособности камеры, а также выбрать один из двух описанных выше сервисов видеотрансляции в интернет.

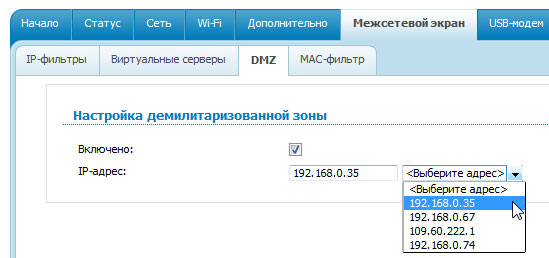

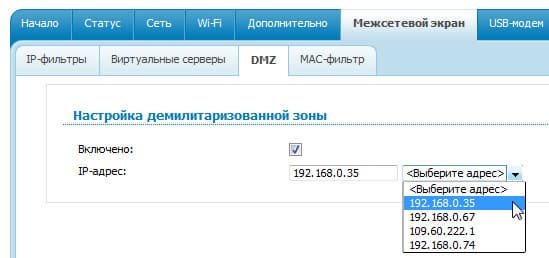

Впрочем, оговоримся: вовсе не обязательно пользоваться Seedonk или iDDNS. В некоторых случаях будет достаточно обычного браузера (имеется подозрение, что не в «некоторых», а в большинстве случаев). Ведь при использовании браузера для подключения к камере нужно лишь набрать в адресной строке IP-адрес вашего компьютера да ввести логин и пароль. Другое дело, если у вас не имеется «белого», постоянного IP-адреса. Здесь-то и помогут оба перечисленных сервиса, Seedonk или iDDNS. Если же провайдер предоставляет вам постоянный IP-адрес, то потребуется проделать несколько несложных действий. Они зависят от модели вашего роутера; основная цель — порт, по которому камера ведёт вещание, требуется «пробросить наружу». В разных маршрутизаторах данная функция может называться по-разному, все они достаточно подробно описаны в руководстве, прилагаемом к рассматриваемой камере. Отметим также, что практически все современные маршрутизаторы оснащены технологией DMZ, которая предоставляет доступ к внутренним (то есть находящимися за маршрутизатором и защищенных NAT-ом) серверам. Настройка её донельзя наглядна: достаточно выбрать из выпадающего списка IP-адрес в локальной сети вашей камеры и активировать эту самую «зону» (DMZ, Demilitarized Zone).

Всё, теперь камера доступна через интернет из любой точки мира. Именно так во время написания обзора мы «рулили» параметрами камеры: изменяли разрешение, частоту кадров и баланс белого, включали и выключали светящийся голубым огоньком индикатор и даже перезагружали аппарат.

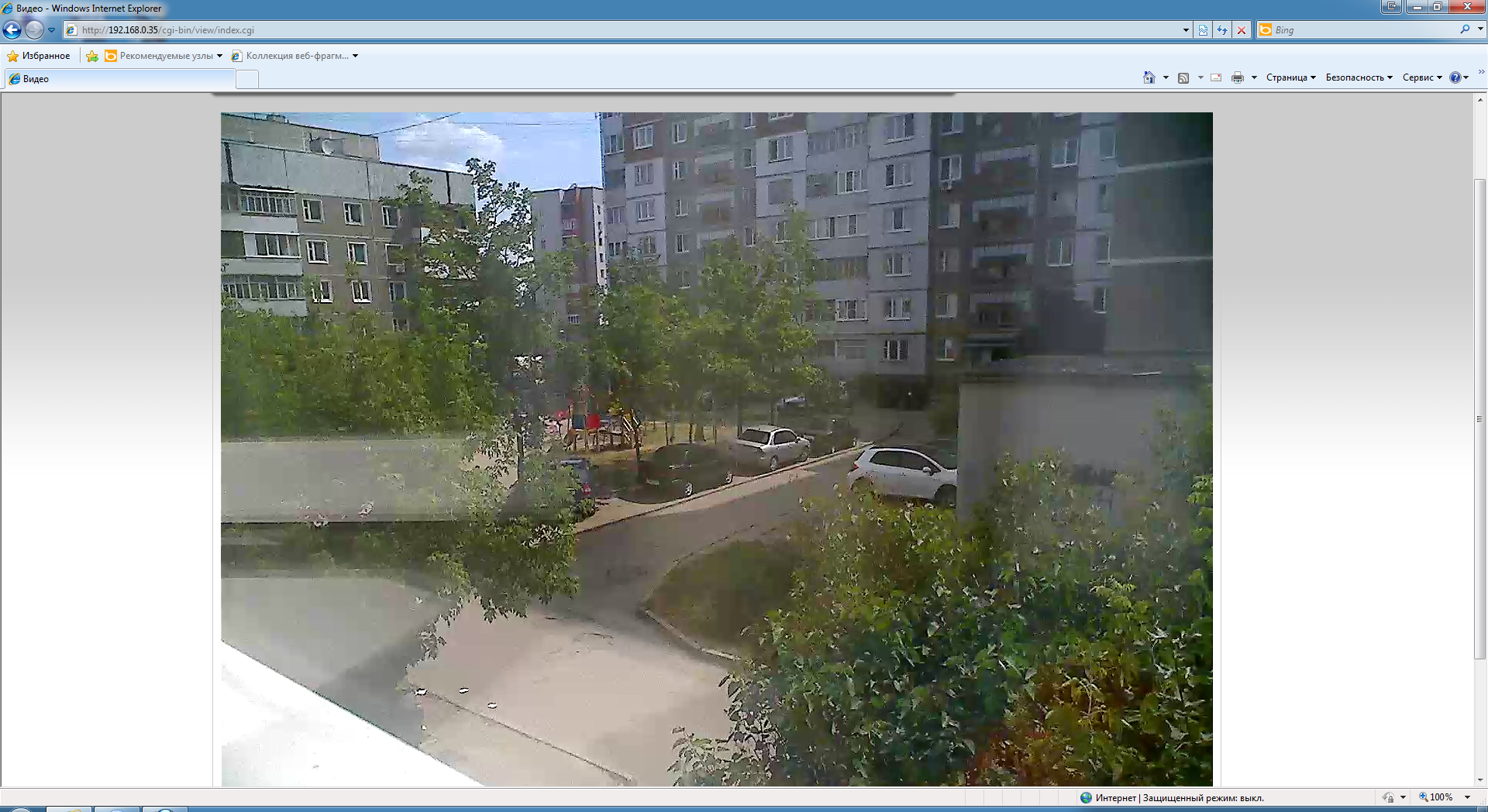

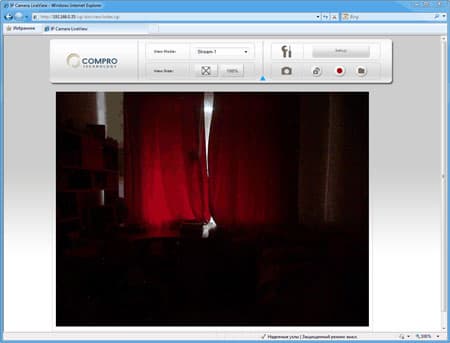

Что касается браузера — тут у нас возникли некоторые сложности. Подключение к аппарату легко осуществлялось в любом браузере, но видео с камеры можно было наблюдать только в Internet Explorer. Увы, нам так и не удалось «подружить» нашу камеру с иными браузерами, нужные надстройки хоть и устанавливались, но так и не заработали.

Кажется, все необходимые настройки сделаны. Впрочем, нет. Мы забыли об одном важнейшем деле — о фокусировке объектива. Крайне важно сфокусировать его на желаемую глубину. В противном случае, вы, запустив удалённое наблюдение, вместо чёткой картинки увидите мутное месиво, и исправить эту оплошность будет уже невозможно — ведь вы уже уехали. Дело в том, что фокусировка производится вручную, посредством вращения кольца объектива на камере. При этом требуется видеть картинку с камеры. Не мудрствуйте лукаво: смело запускайте Internet Explorer на компьютере или ноутбуке, который включен в ту же локальную сеть. Теперь в адресной строке достаточно набрать IP-адрес камеры, ввести искомую пару логин/пароль и установить необходимую ActiveX-надстройку (её предоставит сама камера). Вуаля — живая картинка высокого разрешения у вас на экране, а после недолгих манипуляций с кольцом объектива эта картинка станет ещё и чёткой.

Кстати, на этом рисунке вы можете наблюдать последствия одной популярной ошибки, допускаемой при инсталляции камеры: отсветы на оконном стекле, отражение белого подоконника. Так устанавливать нельзя, следует избегать подобных оплошностей

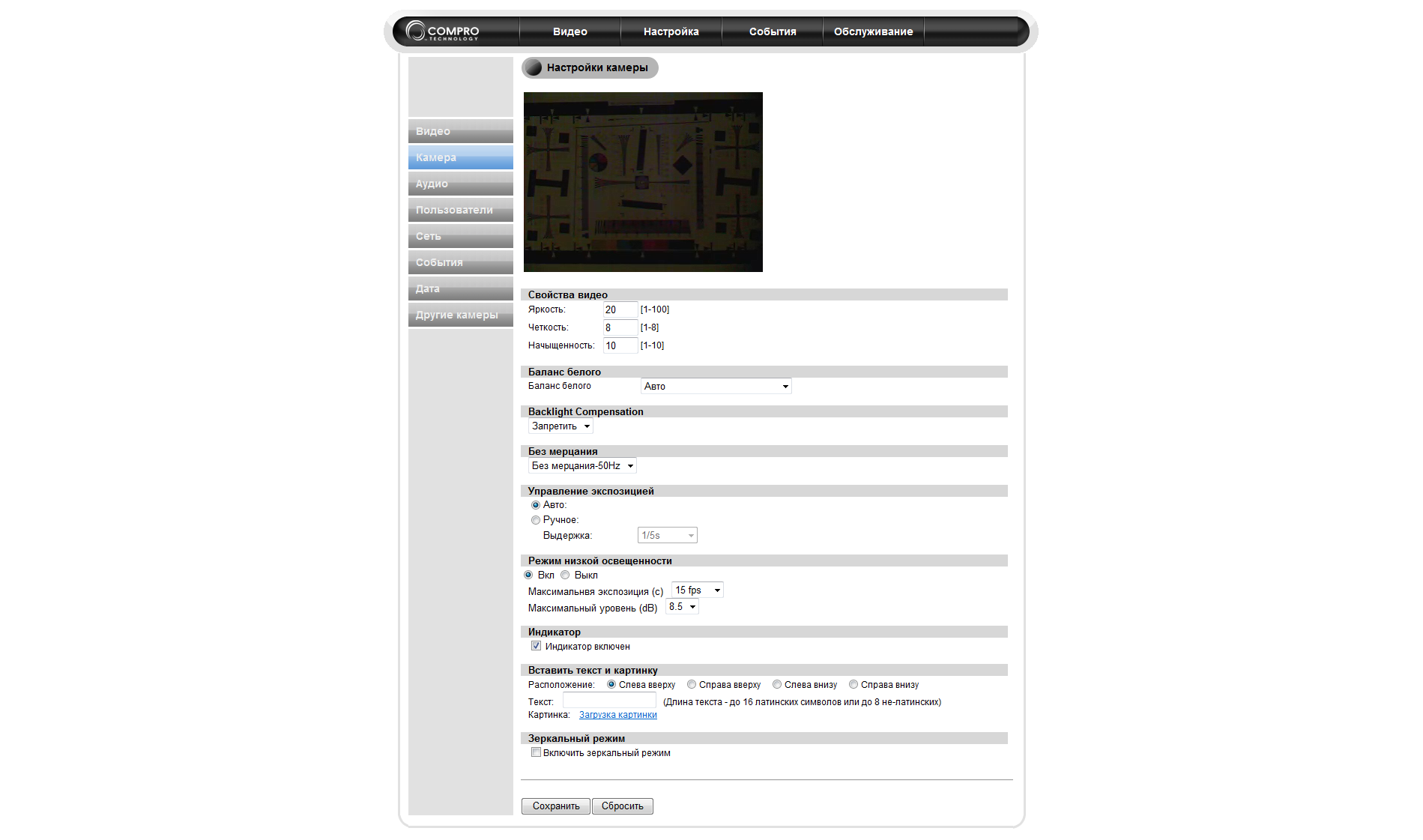

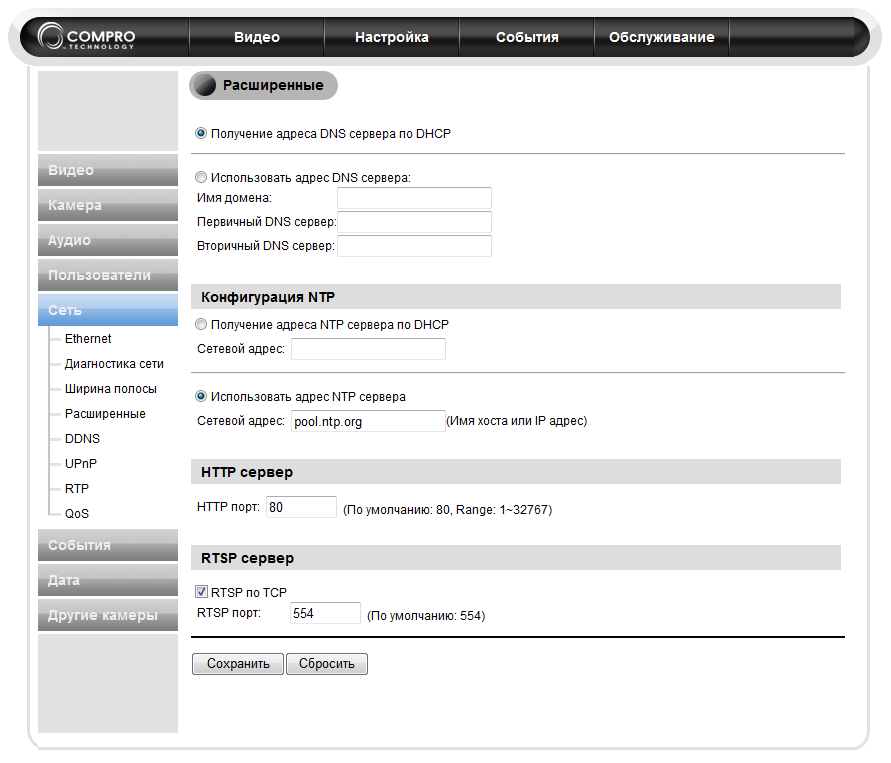

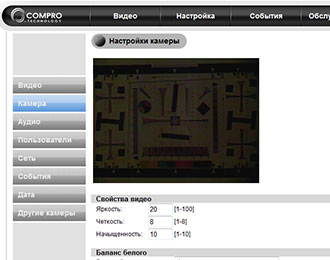

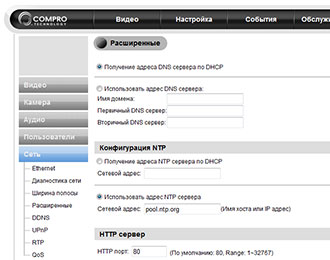

Вкратце перечислим некоторые дополнительные настройки камеры, доступные при подключении к ней по сети через веб-браузер (неважно, откуда вы к ней подключаетесь; все эти параметры легко изменяются как при локальном, так и при удалённом подключении).

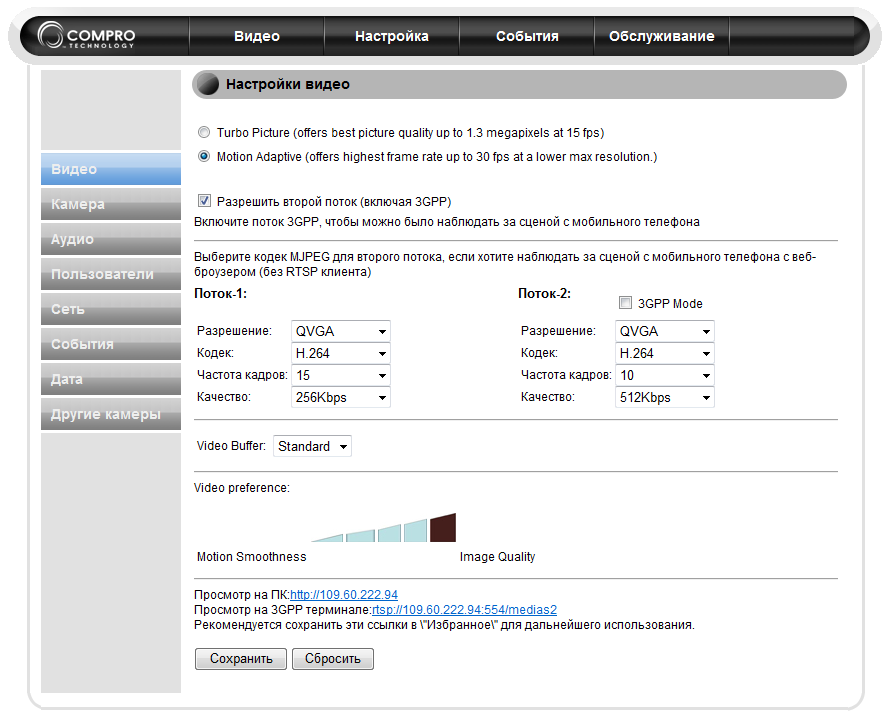

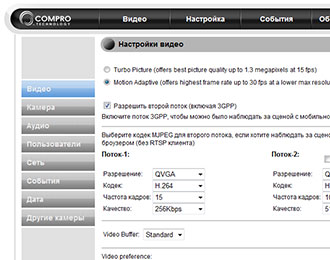

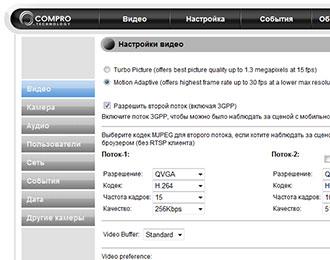

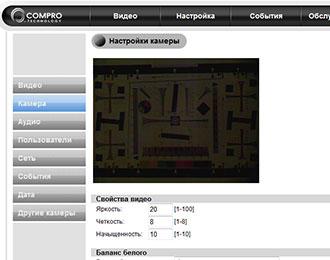

Видеонастройки включают в себя изменение разрешения, частоту кадров, активацию второго независимого потока. Доступны два кодека: H.264 и MJPEG В настройках видеокадра позволяется изменить параметры яркости, резкости, насыщенности; настроить баланс белого, включить/отключить компенсацию засветки или режим низкой освещённости, вставить в кадр пользовательский текст (например, имя камеры), зеркально отразить кадр

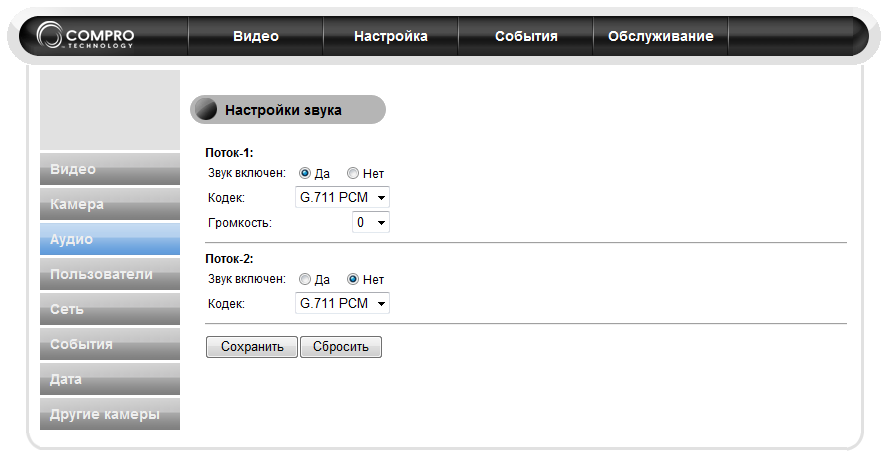

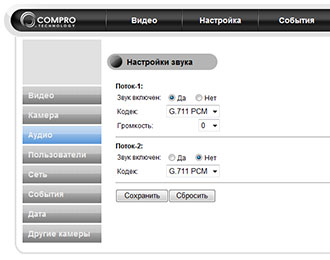

Аудионастройки состоят из выбора кодека для одного или двух потоков и уровня громкости в первом потоке (громкость звука во втором видеопотоке, предназначенном для мобильных устройств, не регулируется) В расширенные сетевые настройки следует заглядывать лишь при наличии соответствующей подготовки пользователя. Вкратце, параметры, регулируемые в данном разделе настроек, позволяют камере соединиться с интернетом без помощи маршрутизатора

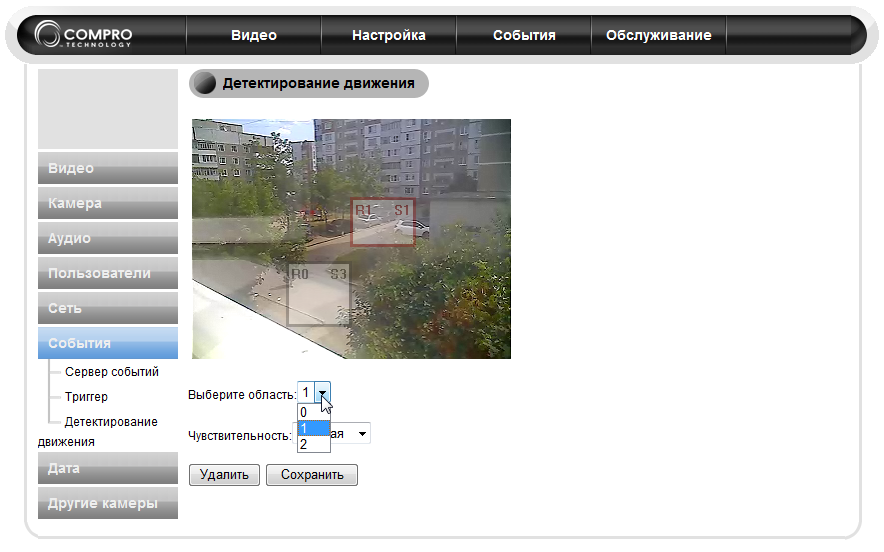

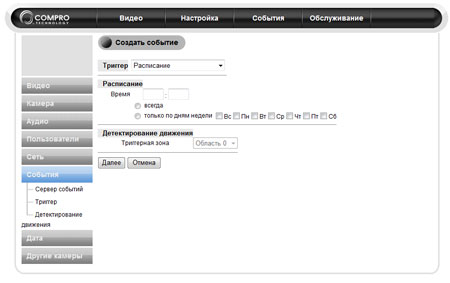

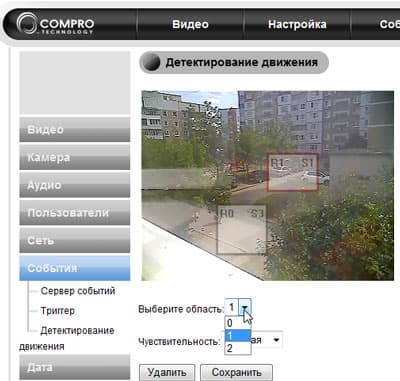

Помимо этих настроек, камера обладает столь необходимой для устройства слежения опцией, как детектор движения. Его настройка производится в разделе «События»; имеющиеся здесь параметры будут понятны любому, не имевшему опыта обращения с подобными технологиями. Так, камера предлагает задать до трёх зон (областей), движение в которых будет анализироваться. В случае появления движения в одной из этих зон камера включит тревогу и выполнит действие, на которое в настоящее время запрограммирована (о действиях в случае тревоги речь пойдёт ниже). При задании областей детектирования следует помнить, что камера — не человек, интеллект машины не в состоянии отличить любопытного голубя, присевшего отдохнуть на подоконник, от влезающего в форточку злоумышленника. Таким образом, при установке камеры и задании зон слежения нужно исключить возможность постоянного срабатывания датчика тревоги от различных случайных факторов. В противном случае вы устанете получать от камеры тревожные сообщения при отсутствии малейшего повода для беспокойства.

Каждая из созданных областей детектирования может иметь разную настройку чувствительности датчика движения. Теперь, после тщательного знакомства и «обкатки» камеры в полевых условиях, мы смело рекомендуем выбрать самую низкий уровень. Иначе имеется риск срабатывания датчика движения даже от такого мелкого фактора, как, например, быстрая смена освещённости.

Теперь следует рассказать о тех самых действиях, на которые можно запрограммировать камеру. Итак, аппарат способен: в случае тревоги или в заданное время сделать снимок и переслать его по почте, «залить» на ftp-сервер или сервер изображений, а также отправить SMS с оповещением о тревоге. Настройка всех этих серверов требует минимальных познаний в данной сфере:

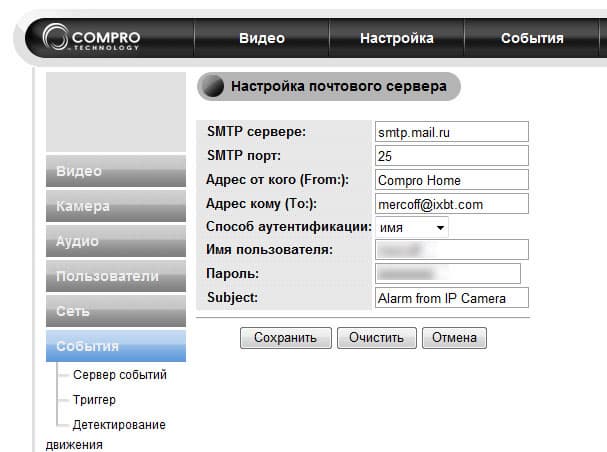

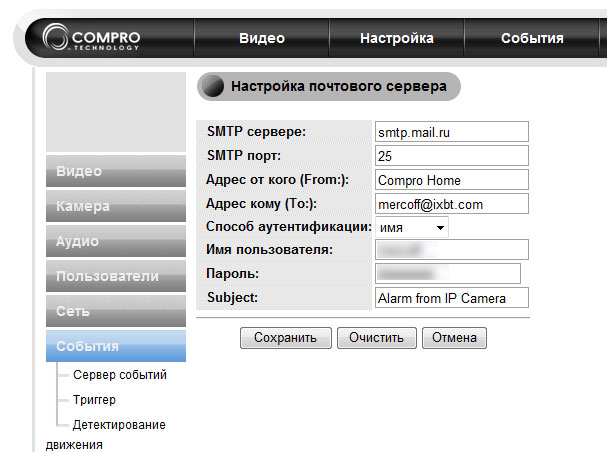

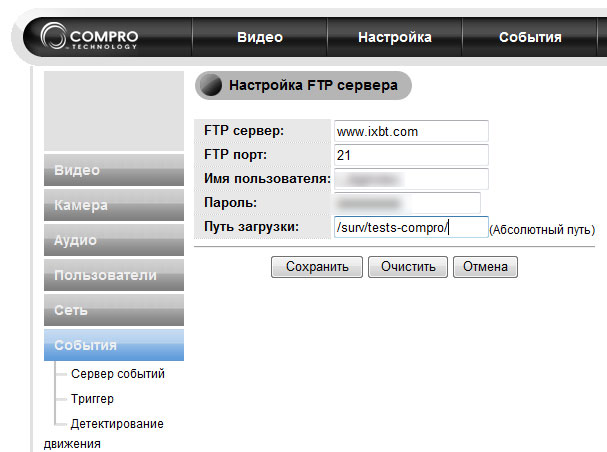

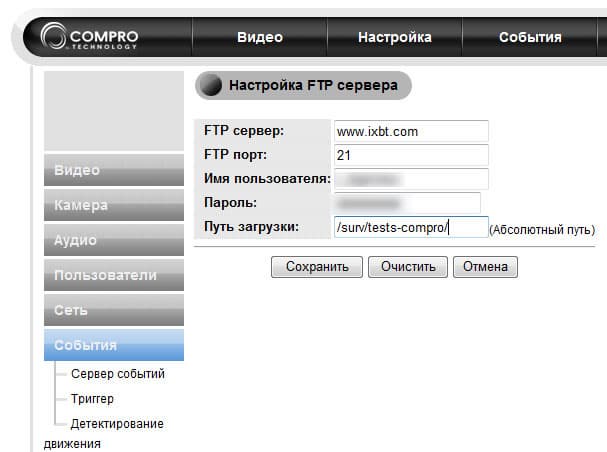

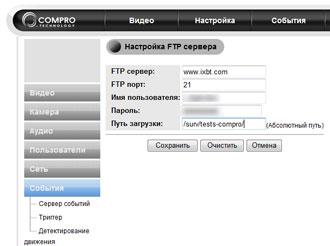

Настройка почтового сервера Настройка FTP

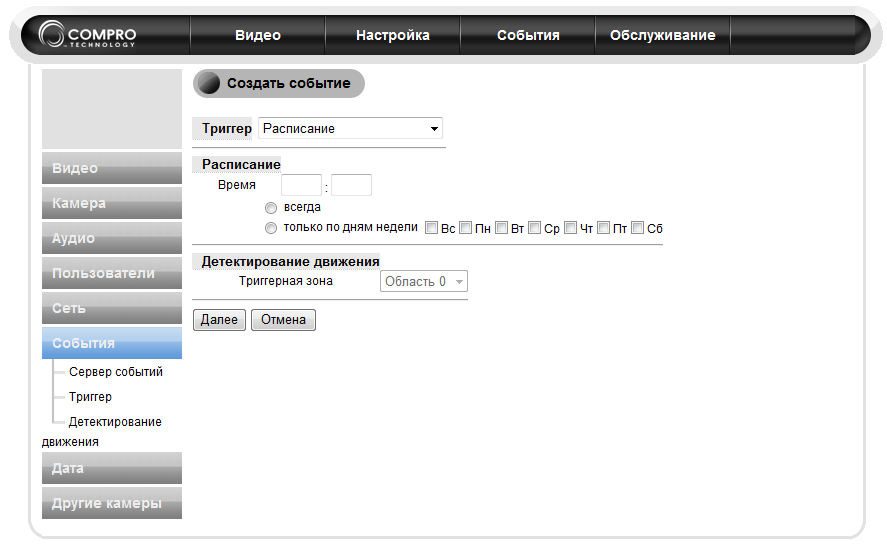

Камера может отправить снимок не только в случае срабатывания детектора движения, но и выполнять регулярную отправку в заданные периоды времени. Настройка этих действий производится здесь же, в разделе «События», а параметр называется «Триггер». Этих триггеров можно создать сколько угодно, камера послушно выполнит все взваленные на неё обязанности.

Так, в нашем случае «походного» тестирования камера ежедневно отсылала на электронную почту владельца снимок комнаты, в которой была установлена. Сложив все эти полученные снимки, можно наблюдать, как отвалился предпоследний листочек у несчастной орхидеи, которая, кстати, приехала из Тайваня в одном чемодане с рассматриваемой камерой. В отличие от камеры цветку приходится несладко, по всему видно.

К счастью, отпавший лист — это было единственное ЧП, произошедшее за время отсутствия хозяев. Тревога так ни разу и не сработала, за исключением момента отъезда и приезда, когда в кадре оказались сами же хозяева. Видимо, этот пресловутый листок слишком медленно менял своё положение, а воры так себя не ведут.

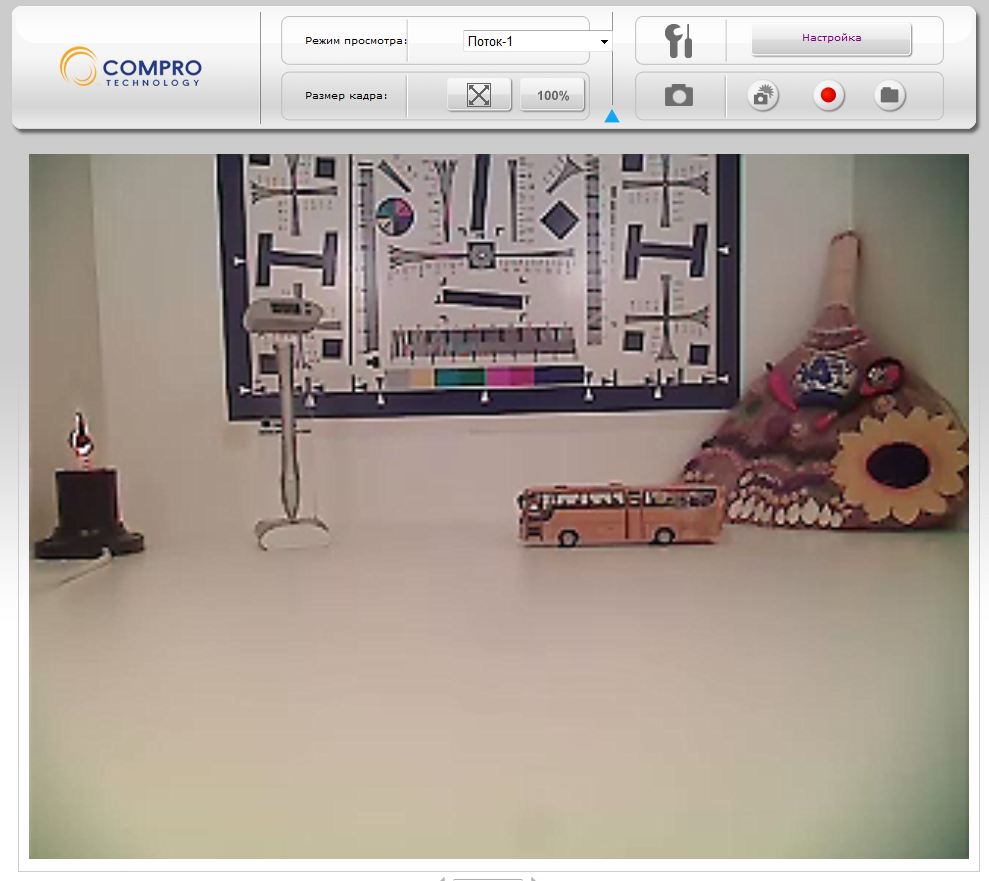

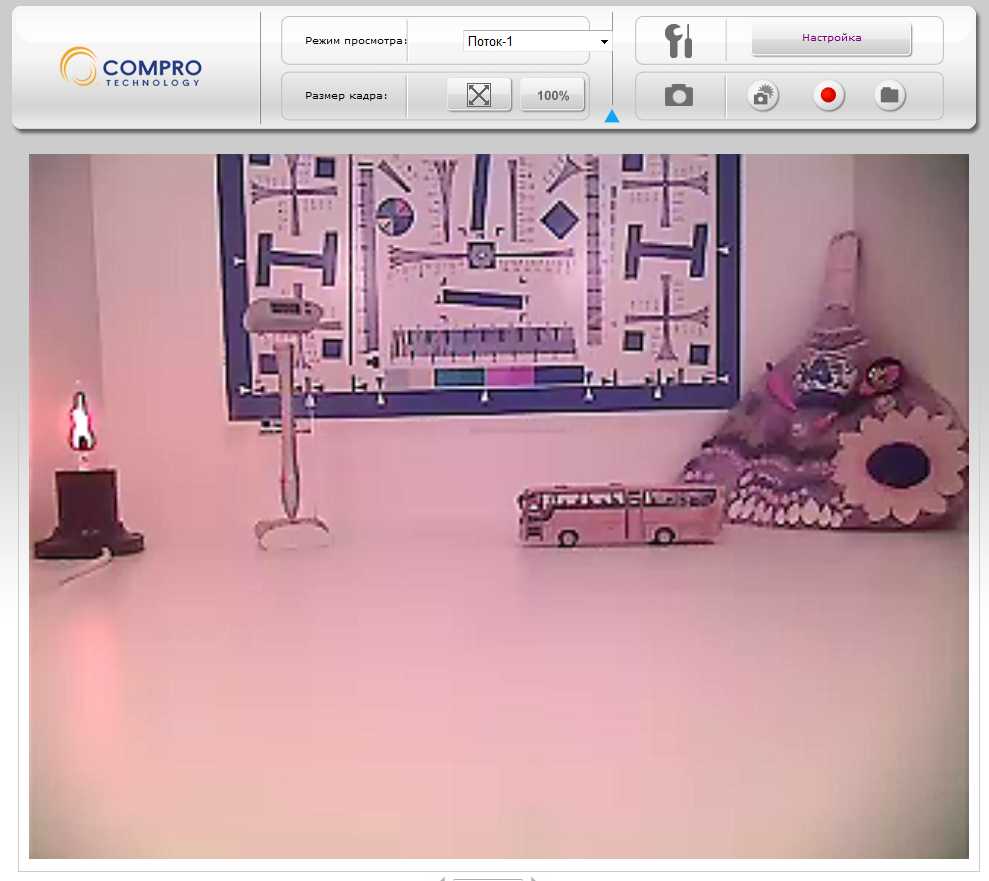

Чувствительность камеры — наипервейший вопрос, волнующий любого потенциального владельца. Ведь в подавляющем большинстве случаев сцена, за которой ведётся наблюдение, не может похвастать хорошим уровнем освещённости. Здесь у камеры наблюдается та же особенность, которой могут похвастать все современные «настоящие» видеокамеры, в которых используются матрицы с обратной засветкой (BSI, Back Side Illumination). Эта особенность заключается в довольно высокой чувствительности, которая проявляется при съёмке сцен с низким уровнем освещённости. К примеру, тестовая сцена, освещённость которой составляет всего пять люкс, оказалась вполне «смотрибельна» (данный уровень освещённости примерно соответствует яркости, которую даёт одна 60-ваттная лампочка накаливания в комнате средних размеров).

700 люкс 260 люкс

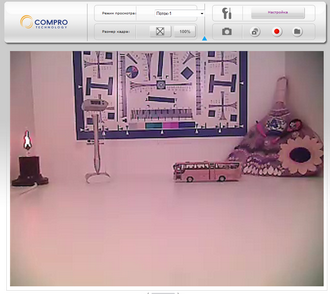

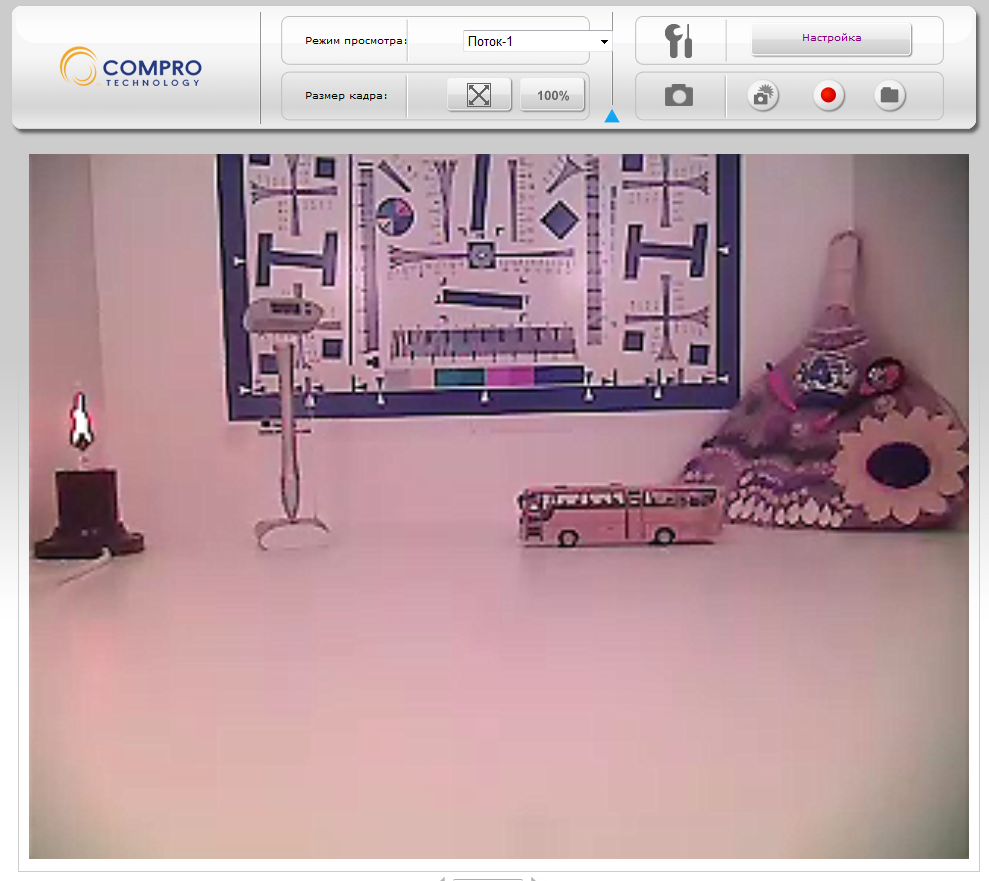

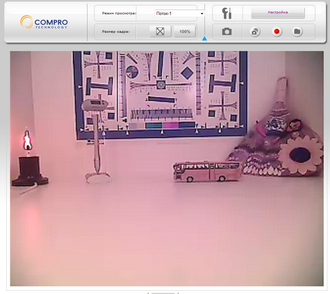

20 люкс 5 люкс

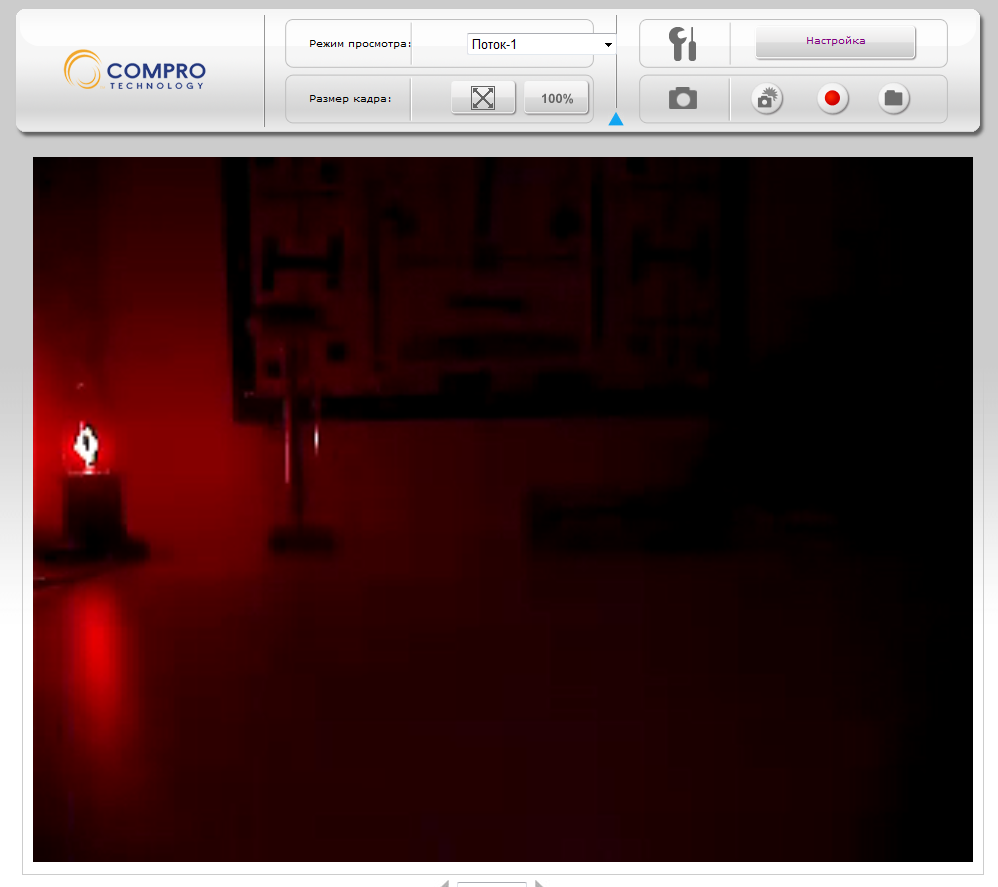

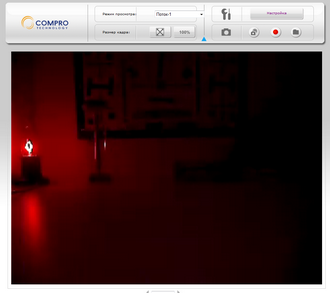

0 люкс

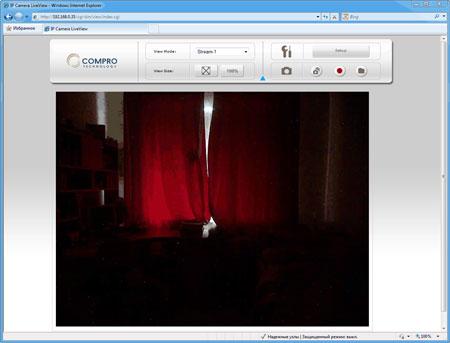

Впрочем, и при почти полном отсутствии освещённости камера в состоянии разглядеть сцену, что видно на предыдущем снимке, который сделан в специальном тестовом боксе. Но тесты тестами, а сумеет ли аппарат разглядеть и передать картинку реальной скупо освещённой комнаты? Да, сумеет. Например, так:

Если увеличить рисунок, то вы увидите множество «квадратов». Это так называемая пикселизация — дефект, возникающий при кодировании вследствие экономии битрейта. Он проявляется, как правило, на однотонных поверхностях.

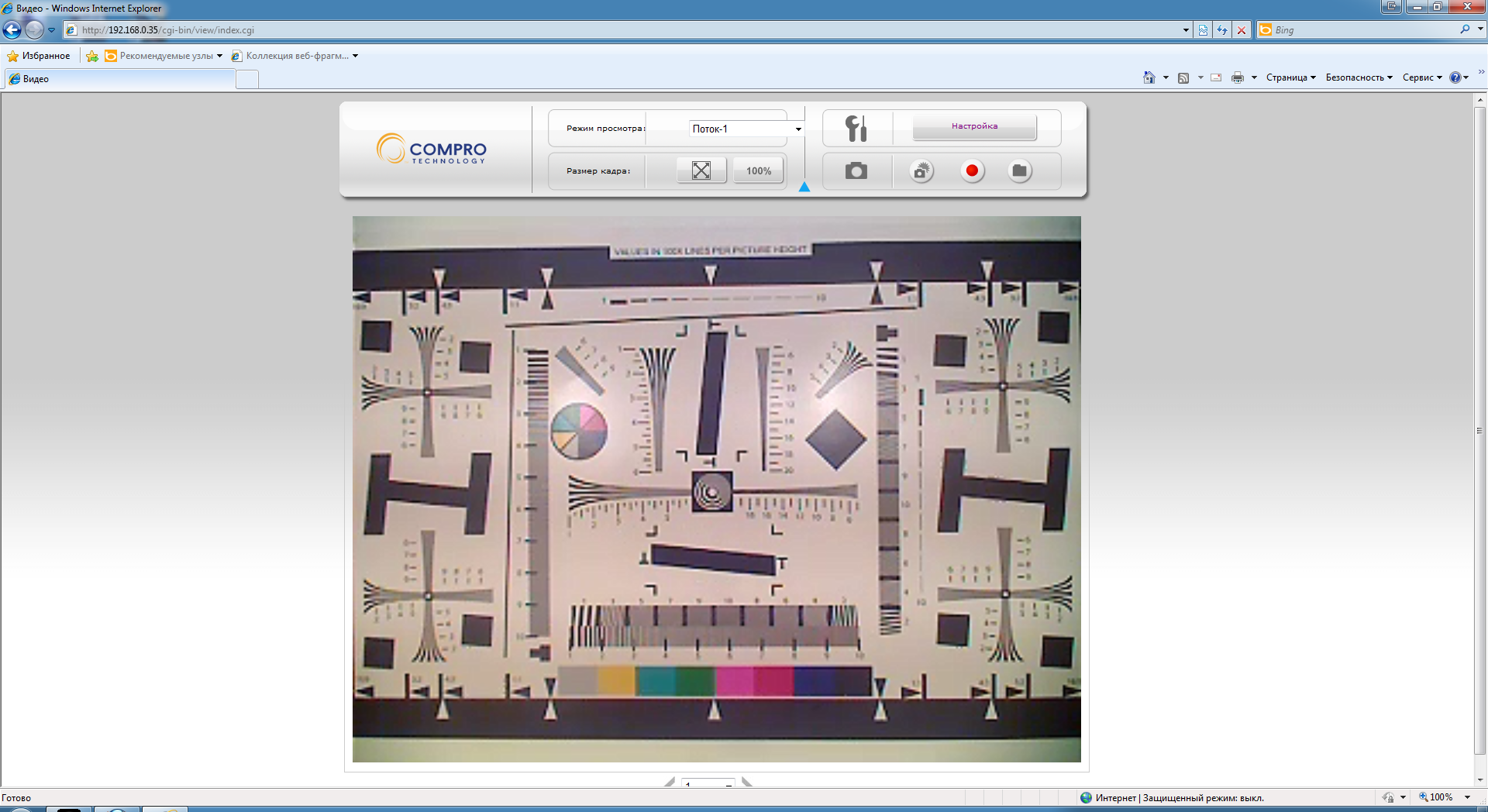

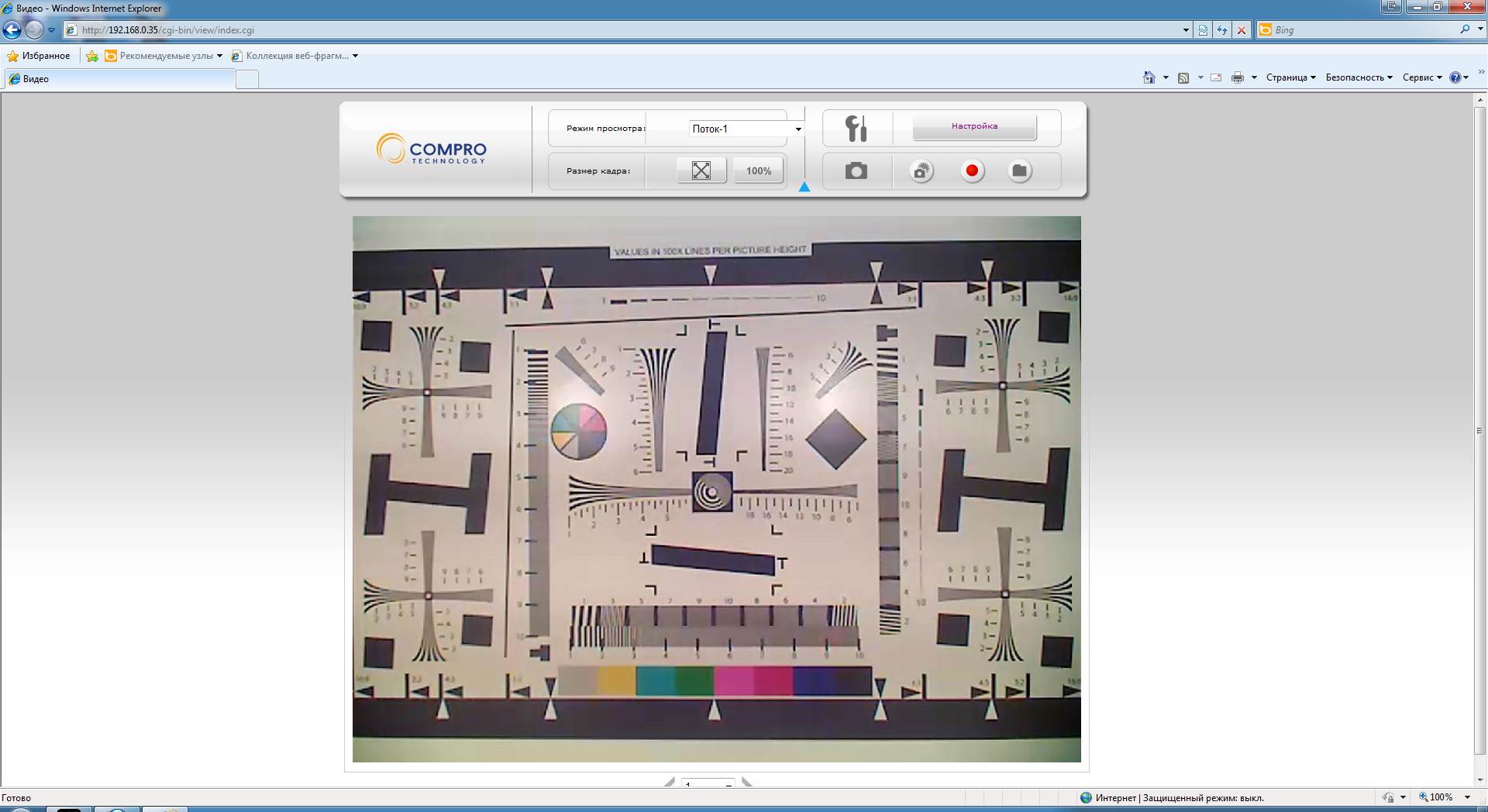

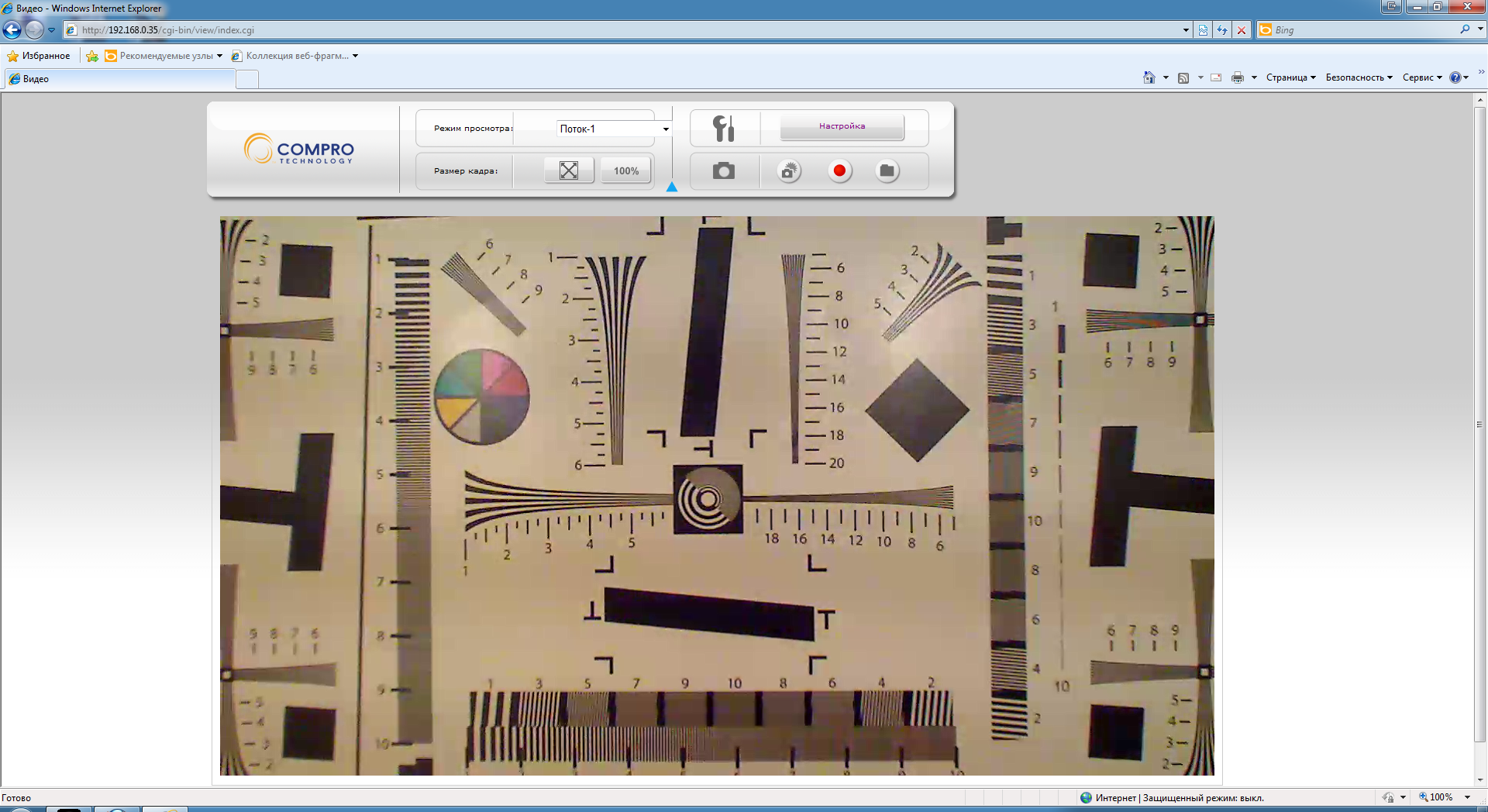

Теперь не менее важное — размеры получающегося видео и снимков. Камера способна выдавать поток со следующими размерами кадра:

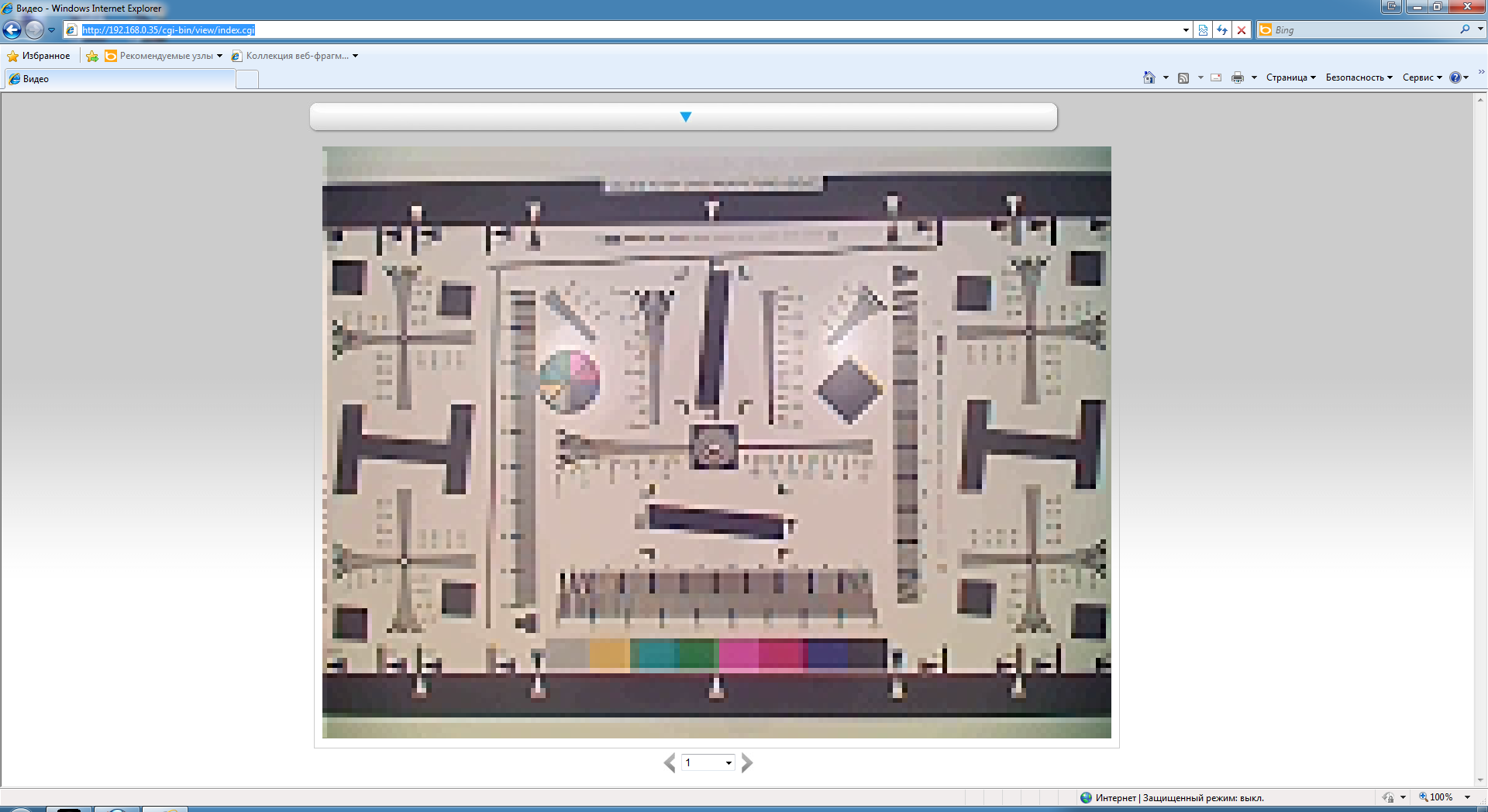

QQVGA QVGA VGA

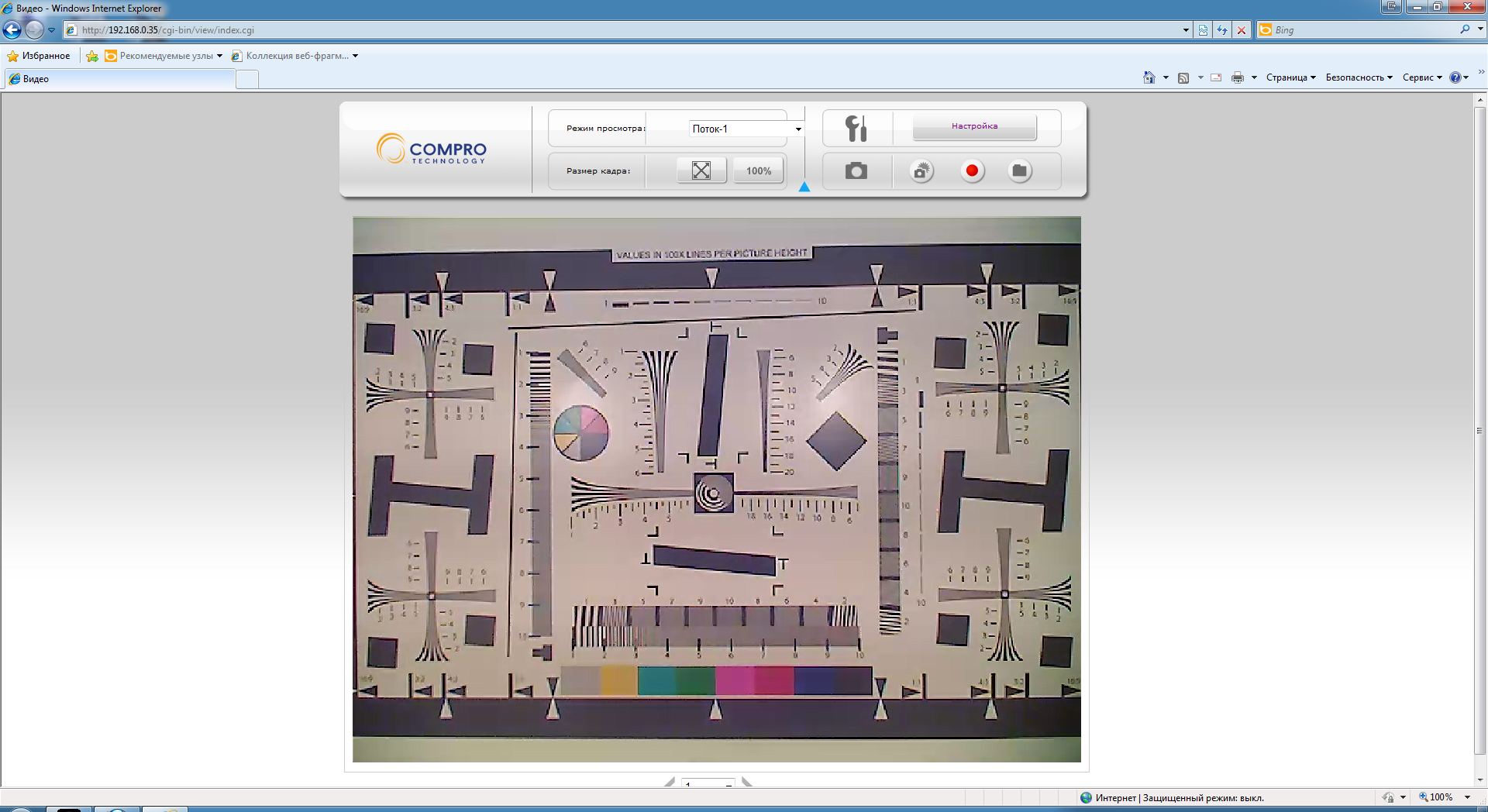

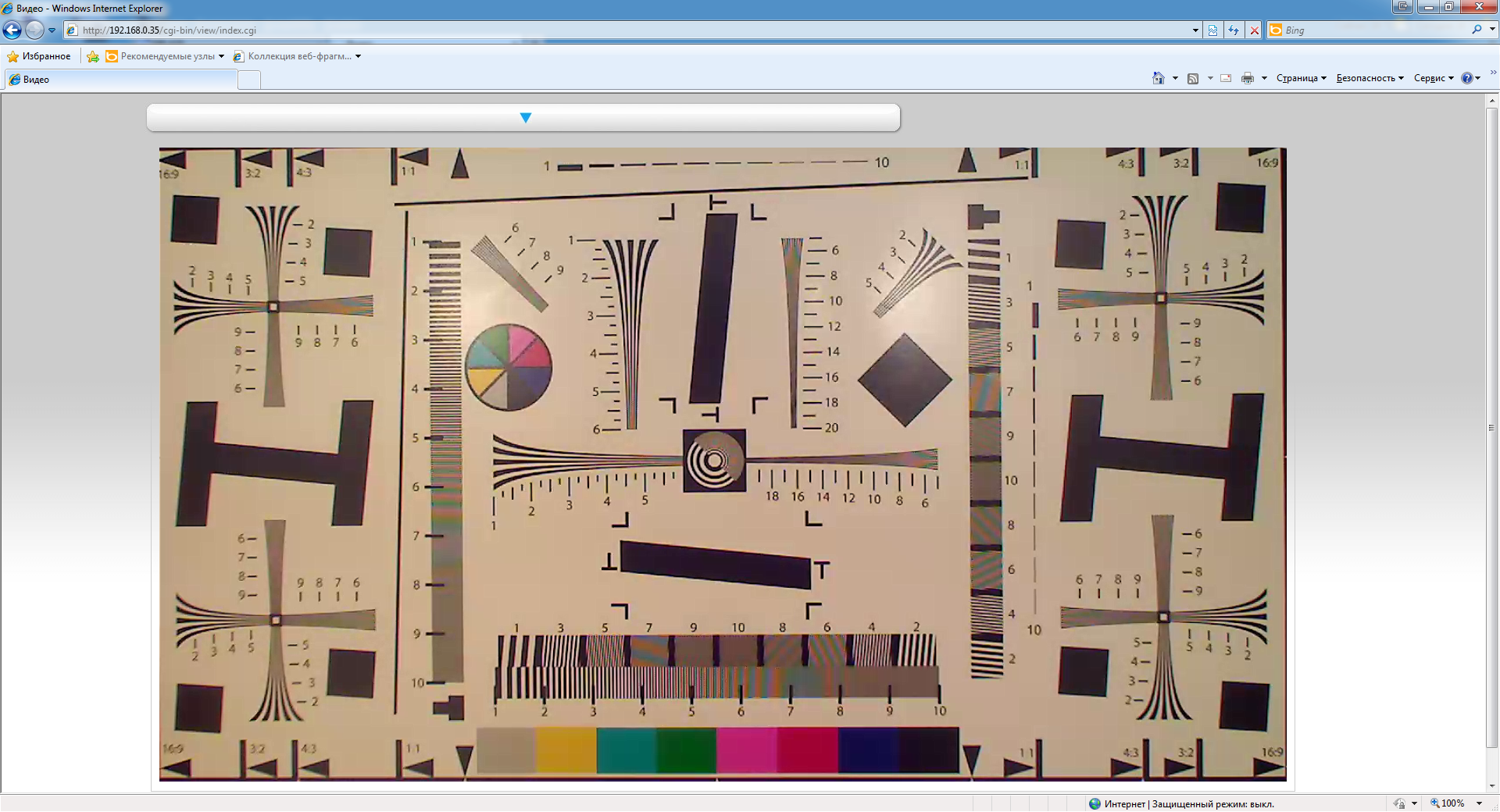

SVGA 1280×720 1600×1200

Мы не зря избегаем употреблять слово «разрешение». Многие пользователи не видят разницы между «размером кадра» и «разрешением». А она, эта разница, есть. Причём бывает просто громадной. Реальная разрешающая способность любой камеры редко соотносится с размером получаемого кадра. И если количество пикселей в снимке узнать проще простого, то разрешающую способность камеры увидишь только в особых условиях, при правильной съёмке специальных тестовых таблиц. Если судить по измерению, полученному в ходе съёмки одной такой таблицы, то разрешающая способность рассматриваемой камеры — не ниже 600 линий. Однако следует иметь в виду, что минимальная дистанция фокусировки аппарата составляет 0,5 метра, что затрудняет съёмку тестовой таблицы в уверенном фокусе. По этой причине мы и говорим — не ниже 600 линий. Данный результат примерно соответствует любительским видеокамерам Full HD начального ценового сегмента. Полноразмерный скриншот съёмки тестовой таблицы читатель может увидеть, щёлкнув по рисунку:

Выводы

Итак, чудес пока не завезли: истинная разрешающая способность камеры далека от идеала, в котором размер кадра соответствует количеству видимых пикселей (кстати говоря, таких камер в адекватном ценовом диапазоне не существует в принципе). Однако по даже имеющейся чёткости и детализации данная камера далеко обгоняет подавляющее большинство бытовых IP-камер. Также следует обратить внимание на такие явные плюсы аппарата: простота установки и настройки, неплохая чувствительность, высокая надёжность. И, конечно же, универсальность, состоящая в возможности эксплуатации на любой платформе.

В ходе беседы с сотрудниками Compro выяснилось, что предполагаемая стоимость рассмотренной камеры в России будет составлять примерно $200. Много это или мало? Точнее, много ли это для такого функционального и надёжного прибора? Кажется, столь миниатюрный невесомый аппарат мог бы стоить и подешевле. Возможно, так оно и будет в случаях, когда подобное устройство лишено имени и продаётся в многочисленных зарубежных интернет-магазинах без каких бы то ни было гарантий. Не следует забывать о технической поддержке, которой сопровождаются бренды и которая отсутствует в noname-продуктах: не успела эта камера появиться в России, как на официальном сайте оказались доступны доработанные и переведённые на русский язык руководства по эксплуатации и даже новая версия прошивки, которая ещё более увеличивает функциональность и надёжность аппарата (камера тестировалась на этой новой прошивке).

Высокое качество изготовления аппарата, его несложная настройка и надёжность в долговременной работе заставляют отметить эти свойства заслуженной наградой:
