Обзор блока питания Thermaltake Toughpower iRGB Plus 1250W Titanium с программно-аппаратным комплексом мониторинга и опциональным гибридным режимом

Средняя цена
виджет Яндекс.Маркет
Розничные предложения
виджет Яндекс.Маркет

Описание

Одним из трендов последнего времени стала RGB-подсветка компонентов системного блока — сейчас ее можно увидеть почти везде, куда хотя бы теоретически можно приткнуть пару светодиодов: вентиляторы, кулеры, корпуса, блоки питания, системные платы. Компания Thermaltake уже давно занимается внедрением систем подсветки, и в очередном ее устройстве перед нами предстает новое поколение подобных решений.

В серии Toughpower iRGB Plus представлено четыре модели БП мощностью 850, 1050, 1200 и 1250 Вт. Первые три источника питания имеют сертификат 80Plus Platinum, тогда как старшая модель получила сертификат уровня 80Plus Titanium. Кстати, на сайте производителя обнаруживается лишь старшая модель, если фильтровать по сериям и выбрать серию Toughpower iRGB Plus, а остальные три свалены в списке новых продуктов.

Упаковка

Thermaltake сообщает, что Toughpower iRGB Plus 1250W Titanium — первый в мире блок питания с запатентованной кольцевой подсветкой вентилятора с поддержкой 16,8 млн цветов. Как и все остальные БП данной серии, он оснащен функцией PC-Off remote control, которая доступна после установки ПО на компьютер под управлением Windows, а в качестве пульта дистанционного управления используется смартфон или облачный сервис.

Во внешнем оформлении блока питания обращает на себя внимание штампованная решетка над вентилятором. Не слишком понятно, чем руководствовались разработчики, устанавливая решетку со столь высоким аэродинамическим сопротивлением, так как с первого взгляда понятно, что эффективная рабочая поверхность у нее составляет менее половины от общей площади. Возможно, технические параметры были просто принесены в угоду дизайну.

Немаловажной особенностью является наличие у блоков питания серии Toughpower iRGB Plus программно-аппаратного комплекса мониторинга и управления SPM 2.0, который позволяет контролировать напряжение, ток и мощность по каналам 3,3, 5 и 12 вольт, отслеживать отдельно мощность по линиям питания центрального процессора и видеоподсистемы, а также производить мониторинг некоторых параметров других подсистем, в том числе температур, за счет программной составляющей SPM 2.0.

Режимы работы системы охлаждения БП переключаются исключительно при помощи программной оболочки, т. е. гибридный режим можно включить, только установив фирменную утилиту под Windows. Также только через программное обеспечение доступно управление системой подсветки, которая имеет два основных режима: ручной и автоматический.

Упаковка блока питания представляет собой картонную коробку достаточной прочности с матовой полиграфией. В оформлении преобладают оттенки черного цвета.

Характеристики

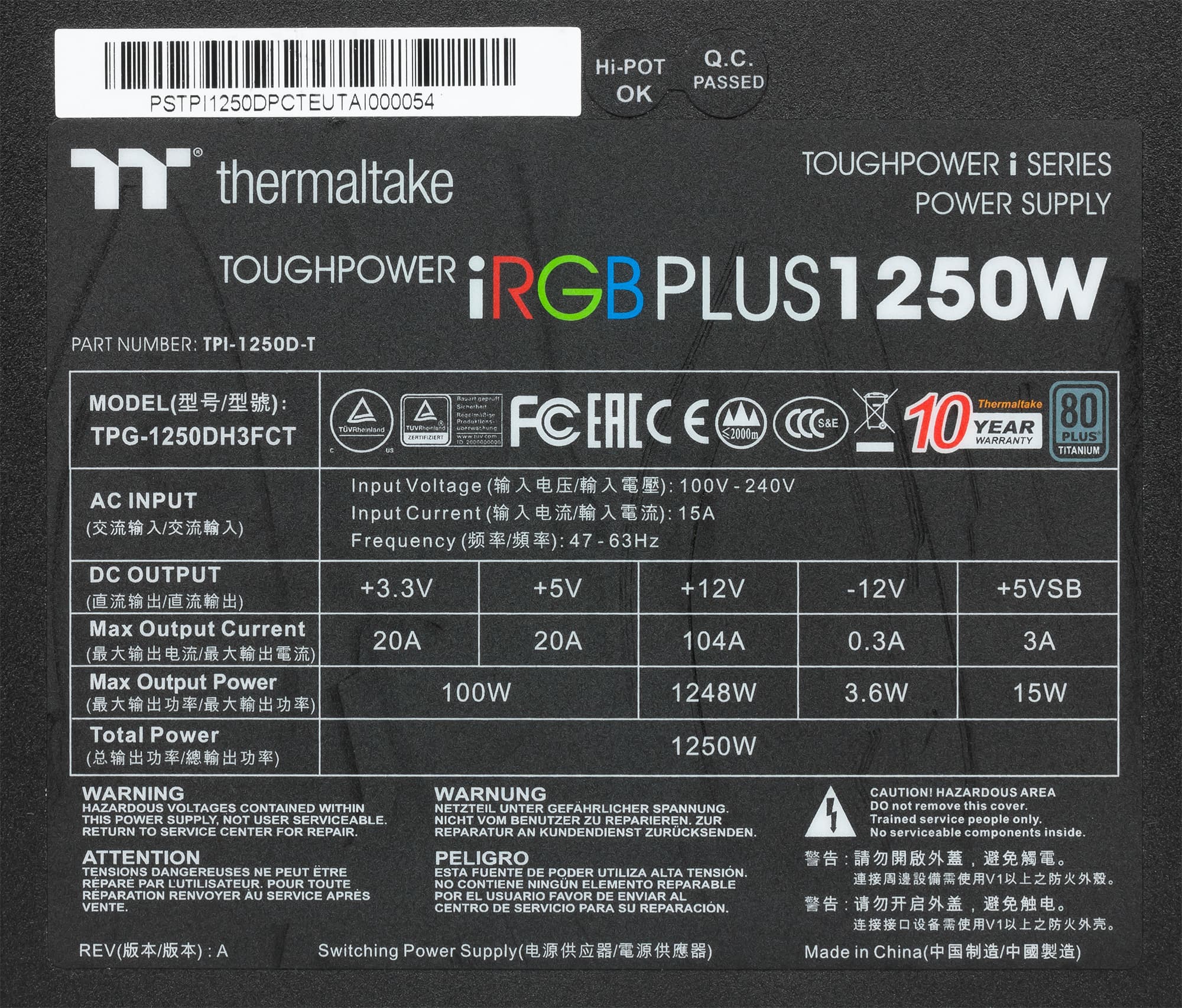

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 1248 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,998, что является отличным показателем.

Характеристики

Провода и разъемы

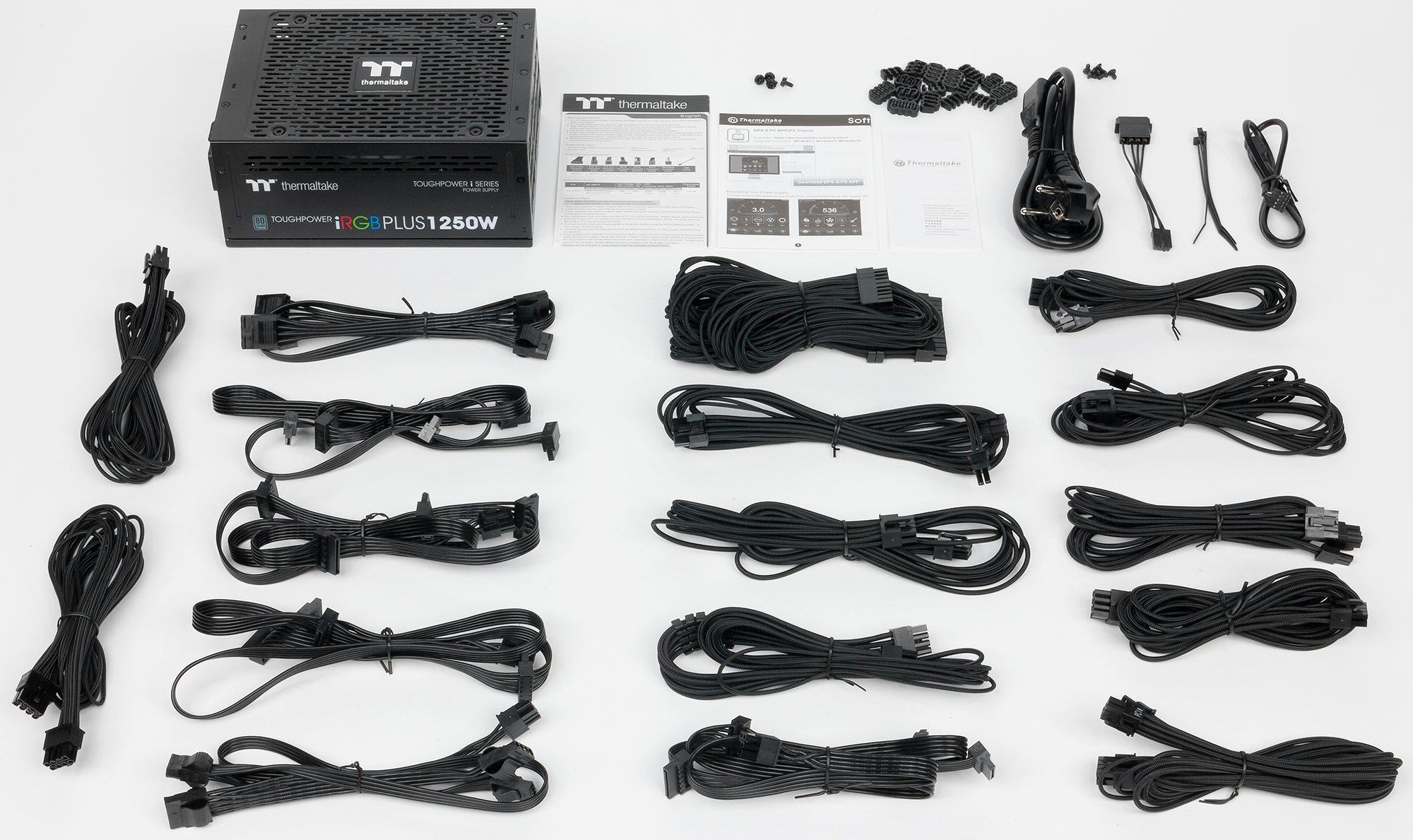

Комплект поставки
Наименование разъема Количество разъемов Примечания
24 pin Main Power Connector 1 разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector 2 1 разборный
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector 8 4 разборные
4 pin Peripheral Connector 8
15 pin Serial ATA Connector 16 на трех шнурах
4 pin Floppy Drive Connector 1 через переходник

Длина проводов до разъемов питания

  • до основного разъема АТХ — 60 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до процессорного разъема 8 pin SSI — 65 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 60 см
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector («молекс») — 55 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема

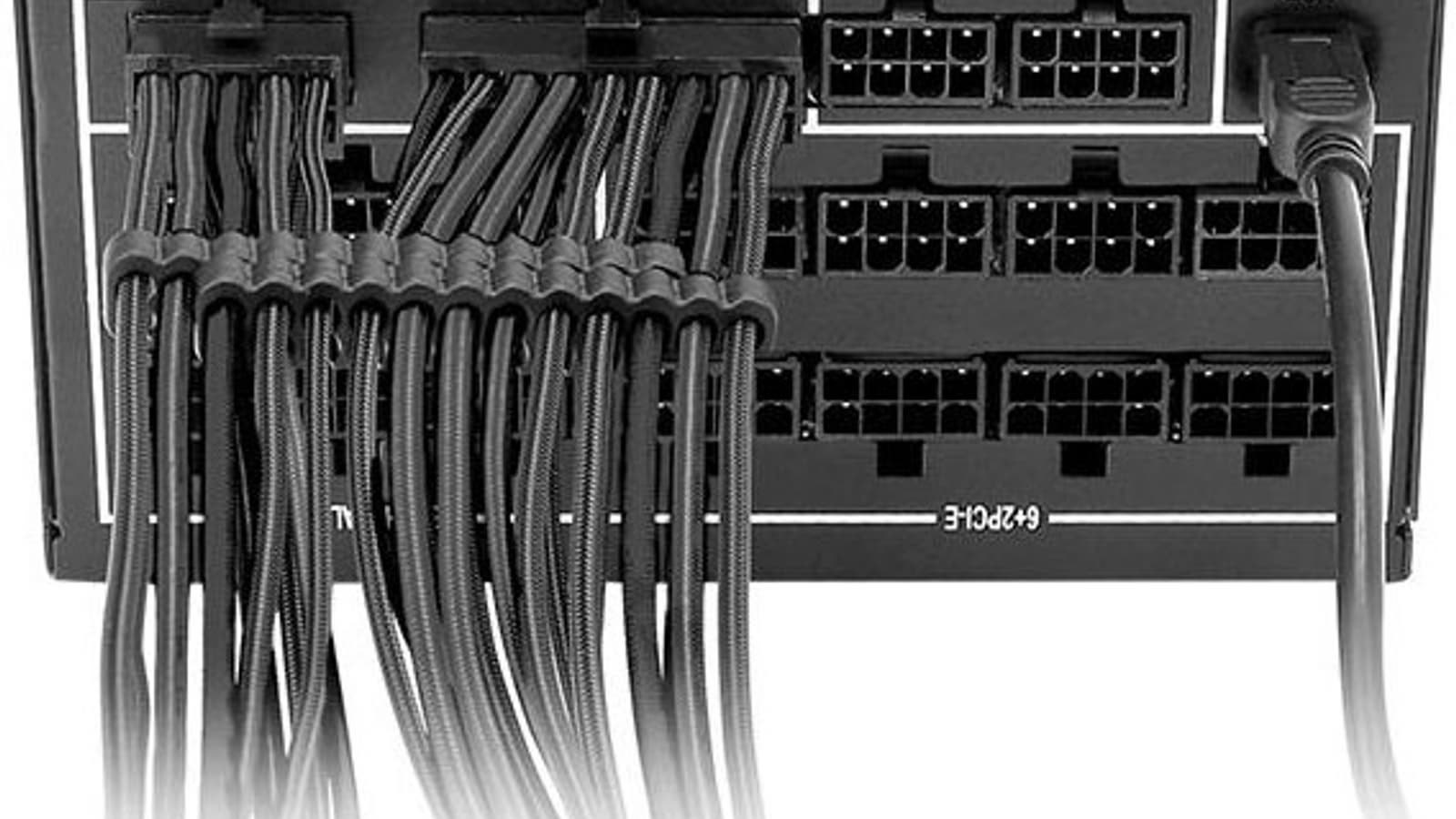

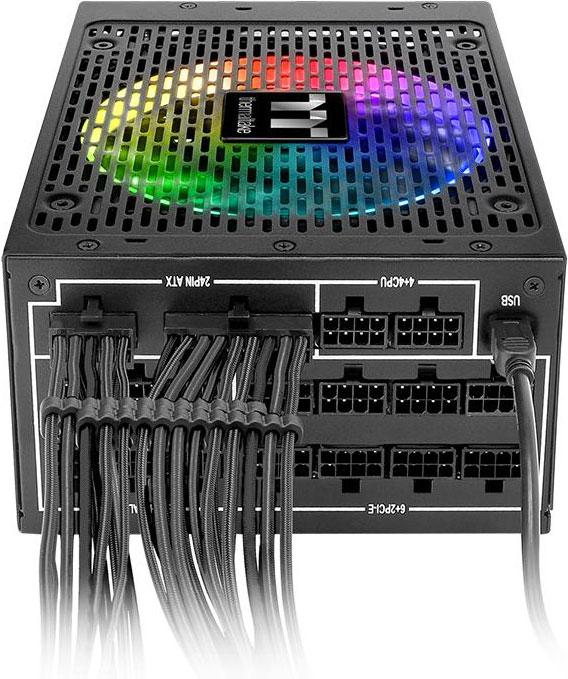

Все без исключения провода являются модульными, то есть их можно снять, оставив лишь те, которые необходимы для конкретной системы.

Длина проводов является достаточной для комфортного использования в корпусах типоразмера full tower и более габаритных с верхним расположением блока питания. В корпусах высотой до 55 см с нижнерасположенным блоком питания длина проводов также должна быть достаточной: до разъемов питания процессора — по 65 сантиметров. Таким образом, с большинством современных корпусов проблем быть не должно. Правда, с учетом конструкции современных корпусов, имеющих развитые системы скрытой прокладки проводов, один из шнуров вполне можно было бы сделать и более длинным: скажем, 75-80 см, чтобы обеспечить максимальное удобство работы при сборке системы.

Разъемов SATA Power достаточное количество, и размещены они на четырех шнурах питания. Единственное замечание к ним: все разъемы угловые, а использование таких разъемов не слишком удобно в случае накопителей, размещаемых с тыльной стороны основания для системной платы.

С положительной стороны стоит отметить использование ленточных проводов для периферийных разъемов, что повышает удобство при сборке.

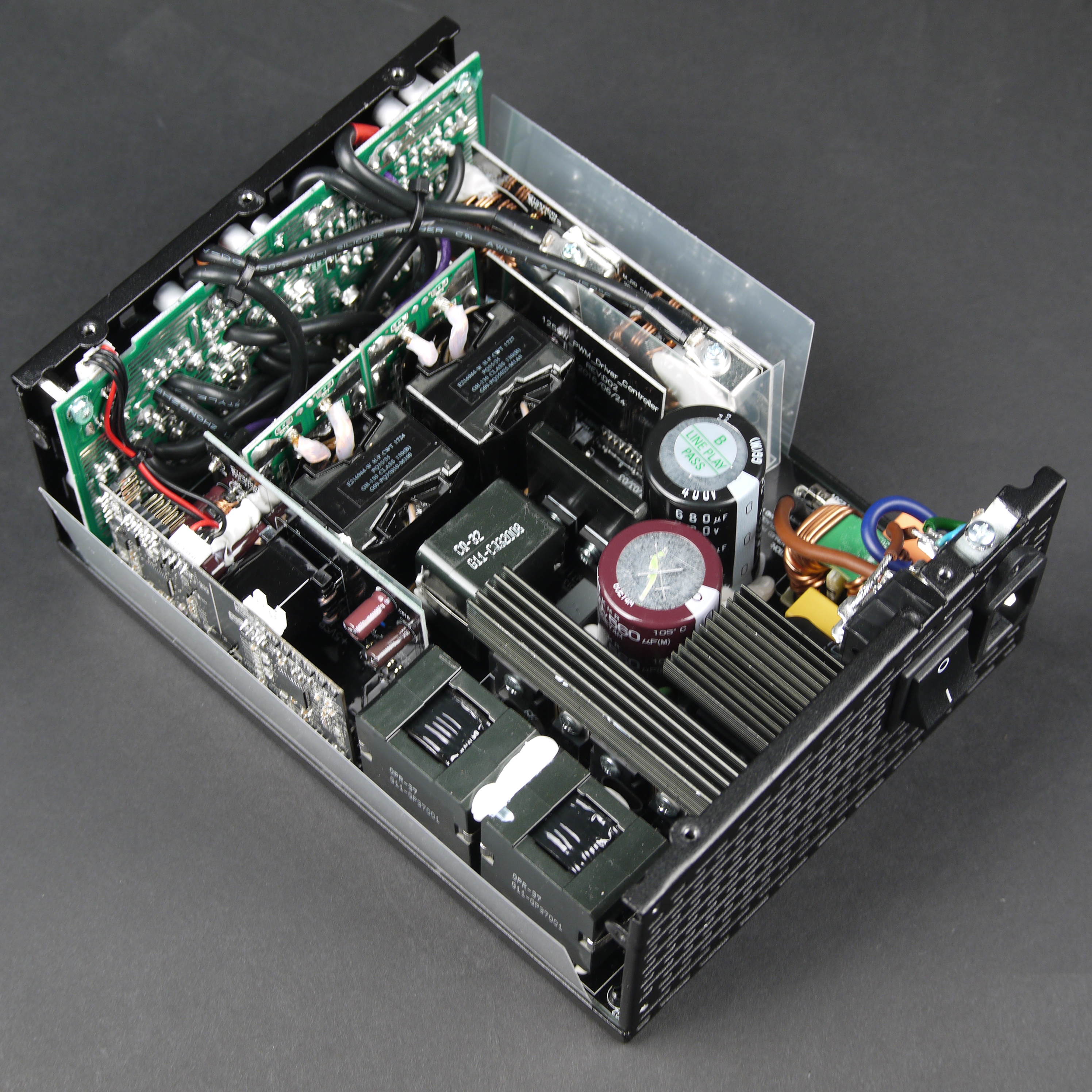

Внутреннее устройство

Внутреннее устройство

Полупроводниковые элементы высоковольтных цепей размещены на радиаторе средних размеров. Элементы синхронного выпрямителя размещены на обратной стороне печатной платы и охлаждаются именно за счет последней (на лицевой стороне платы установлен теплоотвод). Независимые источники +3.3VDC и 5VDC установлены на дочерних печатных платах и, по традиции, дополнительных теплоотводов не имеют — это вполне типично для блоков питания с активным охлаждением.

Конденсаторы в блоке питания имеют преимущественно японское происхождение. В основной массе это продукция под торговыми марками Nichicon и Nippon Chemi-Con. Установлено и большое количество полимерных конденсаторов.

Вентилятор

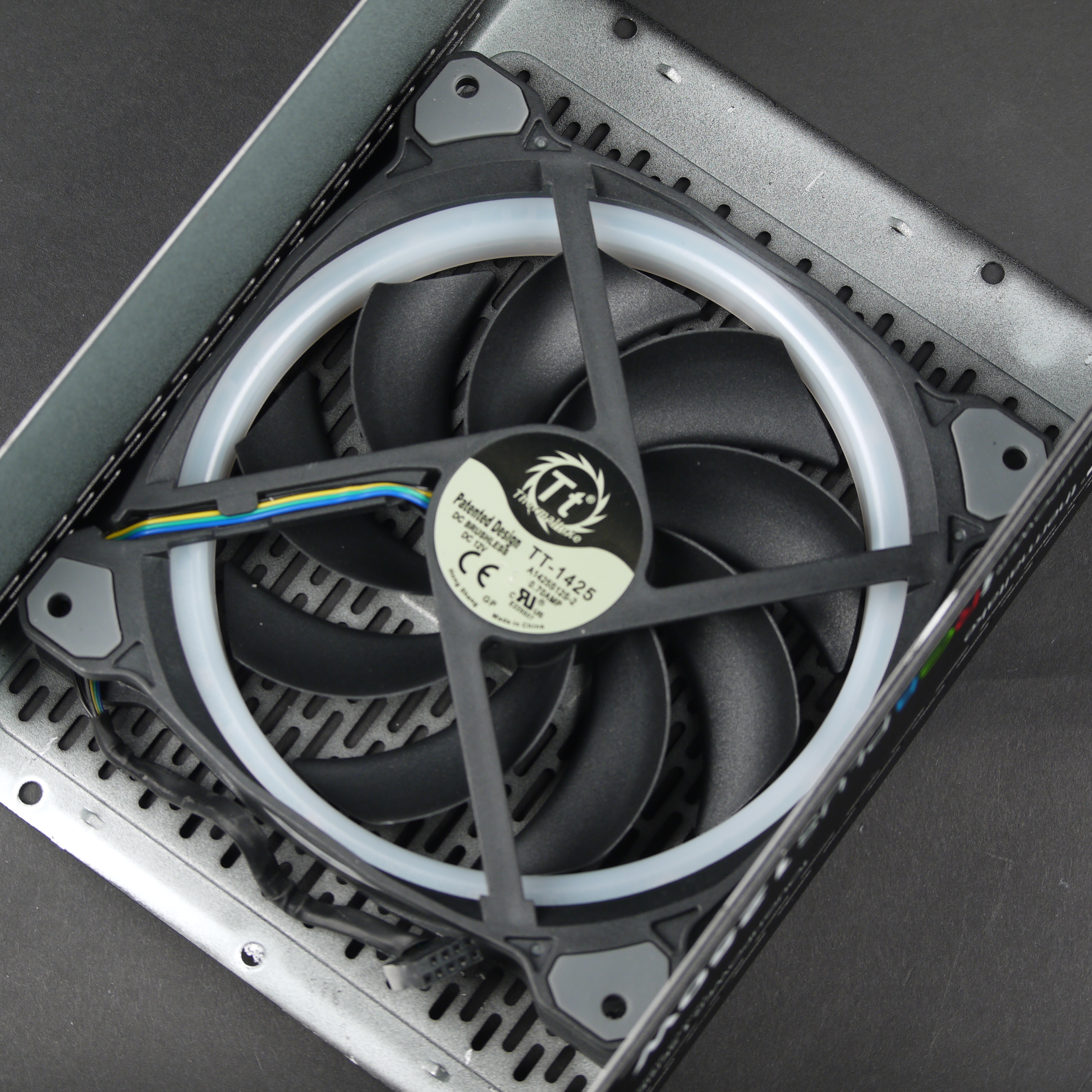

Вентилятор, установленный в блоке питания, брендирован компанией Thermaltake, однако на нем имеется и маркировка завода-изготовителя. В данном случае перед нами продукт производства компании Hong Sheng — A1425L12S. Компания Thermaltake заявляет об использовании гидродинамического подшипника в вентиляторе данного источника питания.

Измерение электрических характеристик

Далее мы переходим к инструментальному исследованию электрических характеристик источника питания при помощи многофункционального стенда и другого оборудования.

Величина отклонения выходных напряжений от номинала кодируется цветом следующим образом:

Цвет Диапазон отклонения Качественная оценка
  более 5% неудовлетворительно
  +5% плохо
  +4% удовлетворительно
  +3% хорошо
  +2% очень хорошо
  1% и менее отлично
  −2% очень хорошо
  −3% хорошо
  −4% удовлетворительно
  −5% плохо
  более 5% неудовлетворительно

Работа на максимальной мощности

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Нагрузочная способность канала +3.3VDC не является высокой, других проблем выявлено не было.

Кросс-нагрузочная характеристика

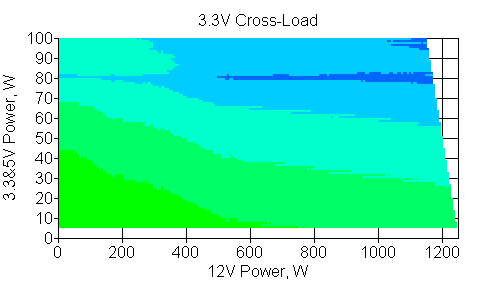

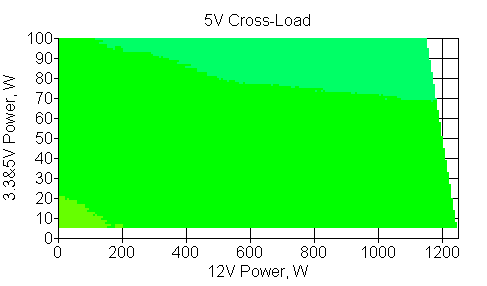

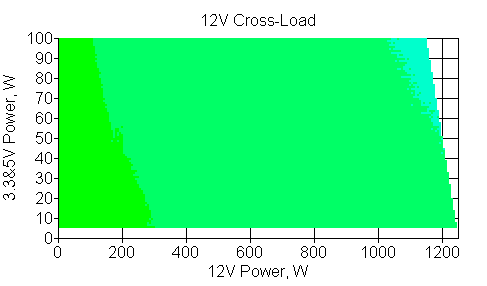

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой (по оси абсцисс). В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

КНХ позволяет нам определить, какой уровень нагрузки можно считать допустимым, особенно по каналу +12VDC, для тестируемого экземпляра. В данном случае отклонения действующих значений напряжения от номинала по каналу +12VDC не превышают трех процентов во всем диапазоне мощности, что является хорошим результатом.

При типичном распределении мощности по каналам отклонения от номинала не превышают 2% по каналам +12VDC, +5VDC и +3.3VDC. Впрочем, стоит отметить не очень высокую нагрузочную способность канала +3.3VDC в целом.

Данная модель БП хорошо подходит для мощных современных систем из-за высокой практической нагрузочной способности канала +12VDC.

Нагрузочная способность

Следующий тест призван определить максимальную мощность, которую можно подать через соответствующие разъемы при нормированном отклонении значения напряжения в размере 3 или 5 процентов от номинала.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем PCI-E

В случае видеокарты с единственным разъемом питания максимальная мощность по каналу +12VDC составляет около 125 Вт при отклонении 3% и и свыше 150 Вт при отклонении 5%. Но так как отклонение напряжения происходит в сторону уменьшения, то использовать видеокарту, потребляющую свыше 125 Вт, с данным блоком питания не стоит, чтобы избежать нестабильной работы.

Отклонения действующих значений напряжения от номинала при нагрузке через два разъема PCI-E

В случае видеокарты с двумя разъемами питания при использовании двух шнуров питания максимальная мощность по каналу +12VDC составляет около 250 Вт при отклонении 3% и и свыше 300 Вт при отклонении в пределах 5%. Но так как отклонение напряжения происходит в сторону уменьшения, то использовать видеокарту с двумя разъемами питания, потребляющую свыше 250 Вт, с данным блоком питания не стоит, чтобы избежать нестабильной работы.

Отклонения действующих значений напряжения от номинала при нагрузке через четыре разъема PCI-E

При нагрузке через четыре разъема PCI-E, расположенных на индивидуальных шнурах, максимальная мощность по каналу +12VDC составляет около 480 Вт при отклонении 3% и свыше 650 Вт при отклонении в пределах 5%. Но так как отклонение напряжения происходит в сторону уменьшения, то использовать видеокарты, потребляющие суммарно свыше 480 Вт через 4 разъема питания, с данным блоком питания не стоит, чтобы избежать нестабильной работы.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания ATX

В случае системной платы максимальная мощность по каналу +12VDC составляет свыше 150 Вт при отклонении 3%. Так как сама плата потребляет по данному каналу в пределах 10 Вт, высокая мощность может потребоваться для питания карт расширения — например, для видеокарт без дополнительного разъема питания, которые обычно имеют потребление в пределах 75 Вт.

Отклонения действующих значений напряжения от номинала при нагрузке только через разъем питания процессора

В случае разъема питания процессора максимальная мощность по каналу +12VDC составляет свыше 200 Вт при отклонении 3%, что позволяет использовать почти любой десктопный процессор, включая решения для разъемов Socket 2011 и Socket AM4, в том числе в разгоне.

Отклонения действующих значений напряжения от номинала при нагрузке через два разъема питания процессора

При использовании двух разъемов питания процессора максимальная мощность по каналу +12VDC составляет около 400 Вт при отклонении 3% и свыше 450 Вт при отклонении в пределах 5%, что вполне позволяет использовать данный БП в многопроцессорных системах.

Экономичность и эффективность

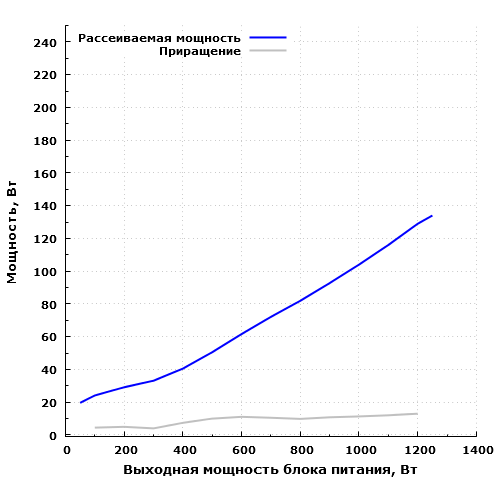

Экономичность модели находится на очень хорошем уровне: на максимальной мощности БП рассеивает около 134 Вт, 60 Вт он рассеивает на мощности порядка 514 Вт, а 100 Вт — при мощности нагрузки около 935 Вт. На мощности 50 Вт блок питания рассеивает около 19,6 Вт.

Что касается работы в малонагруженных и ненагруженных режимах, то и тут все весьма достойно: в дежурном режиме сам по себе БП потребляет около 0,4 Вт, а в режиме холостого хода — около 8,2 Вт.

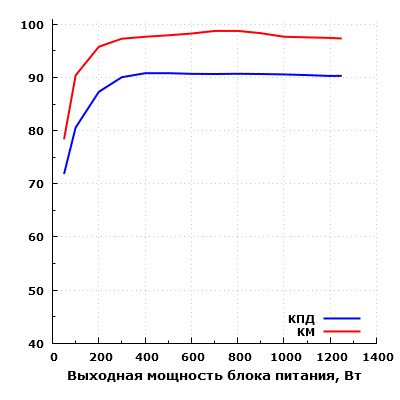

Эффективность БП находится на очень хорошем уровне. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 90% в диапазоне мощности от 300 до 1250 ватт, максимальное зарегистрированное значение составило около 90,8% на мощности 500 Вт. Одновременно с этим, КПД на мощности 50 Вт составил около 71,8%.

Температурный режим

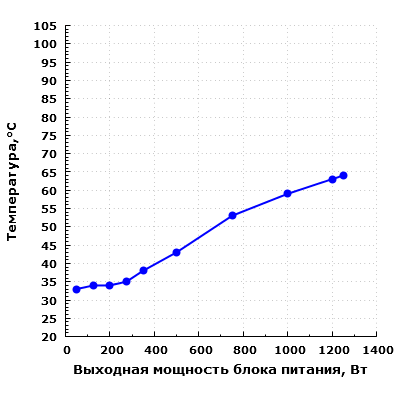

В диапазоне от 1000 до 1250 Вт термонагруженность конденсаторов находится на удовлетворительном уровне, а в диапазоне до 1000 Вт включительно термонагруженность условно можно считать низкой.

Акустическая эргономика

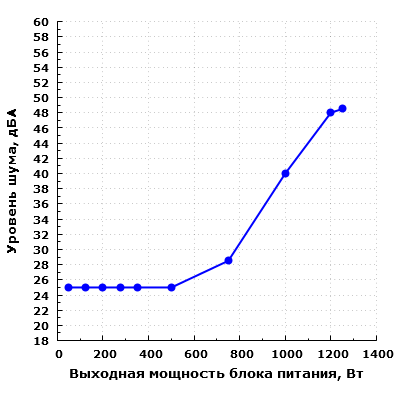

В данном материале мы продолжаем использовать новую методику измерения уровня шума блоков питания. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-ЭКО, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным для настольного размещения системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

При работе в диапазоне до 500 Вт включительно шум блока питания находится на низком уровне — около 25 дБА с расстояния 0,35 метра.

На мощности 750 Вт шум повышается, и его уже можно трактовать лишь как пониженный (ниже среднетипичного уровня) для жилого помещения в дневное время суток. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

На мощности 1000 Вт блок питания достигает порогового значения 40 дБА, подобный уровень шума можно считать высоким для жилого помещения в дневное время суток и приемлемым в случае офисного помещения.

При нагрузке в 1200 Вт шум блока питания преодолевает эргономичный предел в 40 дБА при условии настольного размещения, то есть при расположении блока питания в ближнем поле по отношению к пользователю. Подобный уровень шума можно охарактеризовать как достаточно высокий.

При работе на максимальной мощности шум очень высокий не только для жилого, но и для офисного помещения. Впрочем, вряд ли у кого-то получится действительно нагрузить так данный источник питания в жизни.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах 750 Вт, а до 500 Вт блок питания работает тихо.

Стоит учитывать, что собрать системный блок, потребляющий свыше 500 Вт, но имеющий такой уровень шума, на фоне которого будет явно выделяться именно блок питания, достаточно затруднительно без использования систем охлаждения большого размера, размещать которые придется снаружи корпуса.

Также мы оцениваем уровень шума электроники блока питания, поскольку в некоторых случаях она является источником нежелательных призвуков. Данный этап тестирования осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать с расстояния около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на бо́льших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB, или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

В режиме ожидания шум электроники почти полностью отсутствует. В целом шум электроники можно считать относительно низким: в режиме холостого хода его значение превысило фоновый шум всего на 7,5 дБА.

Функционирование при повышенной температуре

Мощность Температура Изменение Шум Изменение
125 Вт 54 °C +20 °C 25 дБА
500 Вт 63 °C +20 °C 25 дБА
1250 Вт 75 °C +11 °C 48,5 дБА

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняются измерения температуры конденсаторов и уровня шума блока питания на трех номиналах: на максимальной мощности БП, а также на мощности 500 и 125 Вт.

Уровень шума при работе в помещении с повышенной температурой не изменился во всех случаях, а рост температуры составил от 11 до 20 градусов, что говорит о наличии определенного запаса у системы охлаждения, но запас этот не очень большой, особенно на максимальной мощности. Таким образом, для постоянной работы в высоконагруженных системах данная модель подходит не очень хорошо.

Потребительские качества

Потребительские качества Thermaltake Toughpower iRGB Plus 1250W Titanium находятся на вполне достойном уровне, если рассматривать данную модель в качестве компонента для домашней системы, в которой используются типовые компоненты. Например, этот блок питания позволяет собрать относительно тихую игровую систему на топовой современной настольной платформе с двумя видеокартами.

Акустическая эргономика БП до 750 Вт включительно очень хорошая, также отметим высокую нагрузочную способность платформы по каналу +12VDC, большое количество разъемов и высокую экономичность. Есть и некоторые недоработки: не самая большая длина шнуров до разъема питания процессора, высокий шум на мощности от 1000 Вт, а также не самым лучшим образом организованная подача питания на компоненты системного блока, что приводит к отклонениям напряжения по каналу +12VDC свыше 3% при определенной нагрузке.

С положительной стороны отметим комплектацию блока питания японскими конденсаторами, а также вентилятором с заявленным гидродинамическим подшипником.

Итоги

Данная модель хорошо выполняет представительские функции, являясь флагманом серии, но для домашнего компьютера она выглядит избыточной из-за очень высокой выходной мощности. С другой стороны, этот БП хорошо подойдет для желающих приобрести источник питания, имеющий большой запас.

Интересными особенностями модели представляются наличие управляемой RGB-подсветки, а также программно-аппаратного комплекса мониторинга состояния блока питания, за что блок питания Thermaltake Toughpower iRGB Plus 1250W Titanium получает нашу редакционную награду за оригинальный дизайн за текущий месяц.

В заключение предлагаем посмотреть наш видеообзор блока питания Thermaltake Toughpower iRGB Plus 1250W Titanium:

Наш видеообзор блока питания Thermaltake Toughpower iRGB Plus 1250W Titanium можно также посмотреть на iXBT.Video

Блок питания предоставлен на тест производителем
