Блок питания Corsair AX750 (CMPSU-750AX)

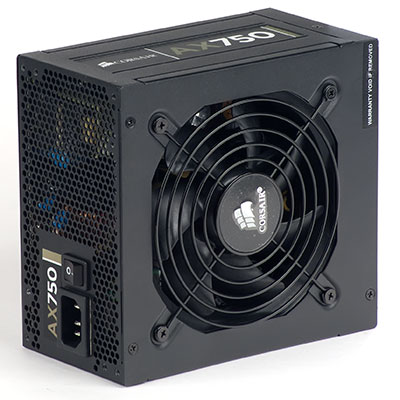

Внешний вид блока питания Corsair AX750 (CMPSU-750AX)

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя

Серия блоков питания Professional Series Gold является топовой у Corsair и включает в себя четыре модели мощностью 650, 750, 850 и 1200 Вт. Мы познакомимся с одним из средних БП в линейке — Corsair AX750.

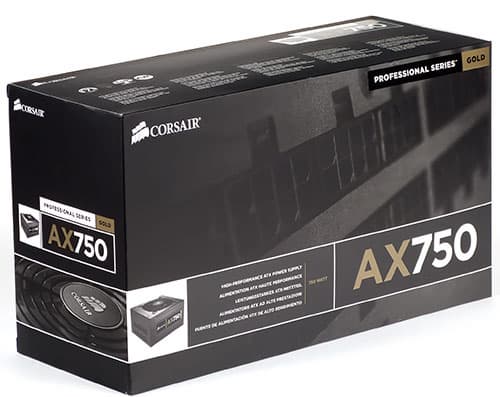

Упаковка блока питания Corsair AX750 (CMPSU-750AX)

Поставляется Corsair AX750 во внушительных размеров коробке, к сожалению не оснащенной ручкой для переноски. Сам БП размещен в коробке из толстого упаковочного картона, поверх нее есть еще одна коробка из тонкого картона с высококачественной полиграфией. Таким образом, процесс распаковки блока питания помогает проникнуться мыслью, что перед нами недешевый продукт. С другой стороны, упаковка хоть и достаточно надежная, но не слишком удобная.

Корпус блока питания имеет почти стандартные размеры — 160 мм в длину. Окрашен он в черный цвет, покрытие матовое и немаркое, окраска скорее всего выполнена с использованием порошковой краски. Никаких аляповатых элементов и подсветки у блока питания нет.

Характеристики

Все необходимые параметры указаны на корпусе блока питания в полном объеме. Мощность шины +12VDC заявлена в размере 740 Вт. Данная величина находится между соответствующими значениями типовых блоков питания мощностью 750 и 800 Вт, соотношение мощности по шине +12VDC и полной мощности составляет 0,987, что является отличным показателем.

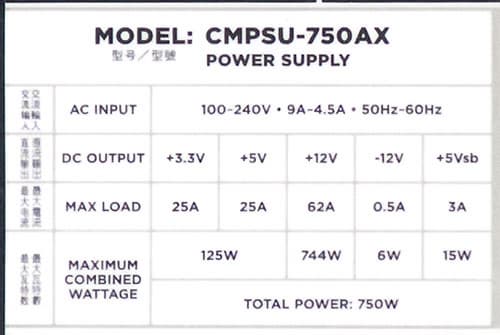

Характеристики блока питания Corsair AX750 (CMPSU-750AX)

Длина проводов и количество разъемов

  • до основного разъема АТХ — 57 см
  • до процессорного разъема 8 pin SSI — 60 см
  • до второго процессорного разъема 8 pin SSI — 60 см
  • до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — по 60 см
  • до каждого из двух разъемов питания видеокарты PCI-E 2.0 VGA Power Connector — по 60 см
  • до первого разъема SATA Power Connector — 40 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 40 см, плюс 15 см до второго, еще 15 см до третьего и еще 15 см до четвертого такого же разъема
  • до первого разъема SATA Power Connector — 40 см, плюс 15 см до второго такого же разъема
  • до первого разъема SATA Power Connector — 40 см, плюс 15 см до второго такого же разъема
  • до первого разъема Peripheral Connector (молекс) — 40 см, плюс 17 см до второго, еще 17 см до третьего и еще 17 см до четвертого такого же разъема
  • до первого разъема Peripheral Connector (молекс) — 40 см, плюс 17 см до второго, еще 17 см до третьего и еще 17 см до четвертого такого же разъема

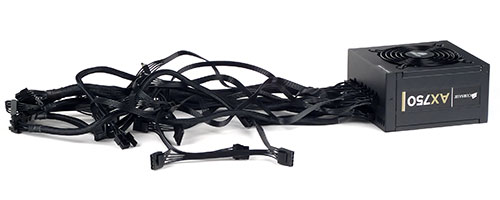

Провода и разъемы блока питания Corsair AX750 (CMPSU-750AX)
Наименование разъема Количество коннекторов Примечание
всего съемных
24 pin Main Power Connector11разборный
4 pin 12V Power Connector
8 pin SSI Processor Connector21+1разборные
6 pin PCI-E 1.0 VGA Power Connector
8 pin PCI-E 2.0 VGA Power Connector42+2разборные
4 pin Peripheral Connector84+4эргономичные
15 pin Serial ATA Connector124+4+2+2
4 pin Floppy Drive Connector21+1Molex-переходники

Количество разъемов и их размещение на жгутах проводов вряд ли можно подвергнуть критике: Corsair AX750 способен обеспечить питанием самые изощренные конфигурации. Пожалуй, количество разъемов даже несколько избыточно, но для продукта премиум-класса это вполне логично.

Длина проводов до разъемов вполне стандартна для данной ценовой категории, при этом длина проводов до коннекторов питания процессора несколько увеличена относительно стандартных 50 сантиметров и составляет порядка 60 сантиметров. Такой длины будет достаточно для практически любого корпуса с верхним расположением блока питания, также ее будет достаточно почти для любых корпусов типоразмера miditower с нижним расположением блока питания, но для корпусов типоразмера full tower и более габаритных длины этих проводов может оказаться недостаточно.

Основные особенности

Производителем заявлены несколько ключевых особенностей даннной модели, на некоторых из них стоит остановиться поподробнее.

A Fully Modular Cabling System (полностью модульная кабельная система).

В отличие от подавляющего большинства блоков питания с модульным подключением проводов, у Corsair AX750 можно отсоединить абсолютно все провода, включая провода с основным разъемом питания, а также с разъемом питания процессора. По сути, данное решение выглядит как маркетинговый ход, возможно вполне удачный, хотя на первый взгляд особых причин для подобного технического решения нет. Но производитель поясняет, что в дальнейшем, при замене блока питания, пользователю не придется прокладывать провода в корпусе заново, а нужно будет только заменить сам блок, присоединив новый — к старым проводам. Новый блок питания, разумеется, также должен быть производства Corsair, и скорее всего той же серии. Насколько такой вариант применим на практике и какой процент покупателей им воспользуется — вопрос риторический.

Incredible Efficiency (невероятная эффективность).

Можно, конечно, немного поерничать по поводу использования подобных эпитетов в описании компьютерного блока питания, так как понятно, что в электротехнике никаких чудес не бывает, но на самом деле каждый производитель привлекает внимание к своей продукции как умеет, а в данном случае мы видим честное указание на КПД свыше 90 процентов при половинной мощности, что вполне согласуется с процедурой сертификации 80Plus.

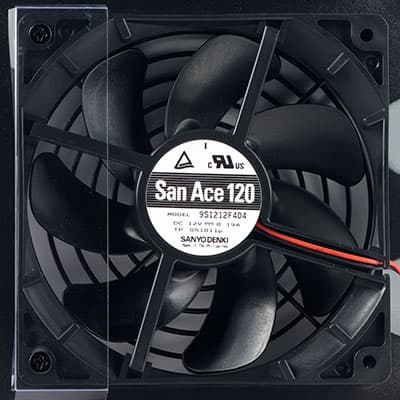

Вентилятор блока питания Corsair AX750 (CMPSU-750AX)

An ultra-quiet 120mm double ball-bearing fan (сверхтихий 120-миллиметровый вентилятор на основе подшипника качения).

В данном случае в качестве такого вентилятора выступает модель San Ace 9S1212F404 производства японской компании SanyoDenki. Данная модель вентилятора основана на подшипнике качения и имеет максимальную скорость вращения 2200 об/мин при напряжении питания 12 вольт. Разумеется, при работе в номинальном режиме такой вентилятор не является ни сверхтихим, ни просто тихим. Но тут стоит учесть, что вентиляторы в БП имеют регулируемое напряжение питания в зависимости от температуры, которое обычно изменяется в пределах от 4 до 11,5 вольт. Вместе с тем, вентилятор является одним из компонентов блока питания, скорость его вращения напрямую зависит от конструкции блока и его системы охлаждения в частности. Поэтому говорить о применении тихого вентилятора без каких-либо уточнений — не вполне корректно.

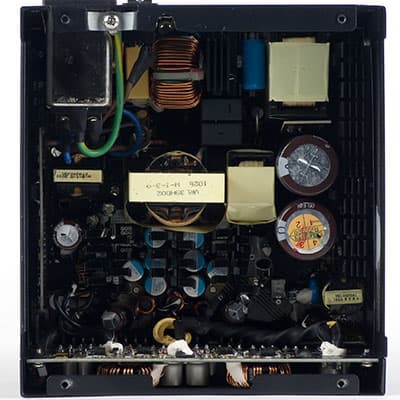

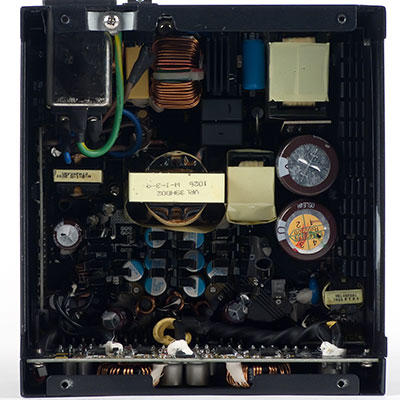

Вид платы блока питания Corsair AX750 (CMPSU-750AX)

Наличие активного корректора коэффициента мощности, функционального блока защиты и единой шины +12V не являются сколько-нибудь заметными особенностями конкретной модели, они присутствуют у подавляющего большинства современных блоков питания.

В Corsair AX750 установлены электролитические, а также твердотельные полимерные конденсаторы производства японской компании Nippon Chemi-Con. В накопителе входного выпрямителя установлена батарея из двух конденсаторов емкостью 330 мкФ и 390 мкФ (420 В), что дает эквивалентную емкость около 720 мкФ. Типичный параметр для блоков питания подобной мощности находится на уровне около 600 мкФ, поэтому можно сказать, что тут производитель ни на чем не сэкономил.

К прочим интересным техническим решениям, которые производитель не упомянул на страничке продукта, можно отнести использование синхронных выпрямителей, которые представляют собой специальным образом управляемые транзисторы, вместо обычных диодных сборок.

В схемотехнике данной модели используется топология VRM-inside, когда преобразование напряжений +3.3VDC и +5VDC из основного напряжения +12VDC осуществляется импульсными конверторами, размещенными на отдельной плате совместно с выходными разъемами.

Оригинально решен и основной инвертор, имеющий два режима работы: широтно-импульсная модуляция (регулирование ширины импулься) при невысокой нагрузке и частотно-импульсная модуляция (регулирование частоты импульсов) для обеспечения более высокой мощности.

Весьма интересно размещены и элементы во внутреннем объеме блока питания. Элементы корректора коэффииента мощности и основного инвертора размещены на компактном радиаторе, а вот транзисторы синхронного выпрямителя располагаются на оборотной стороне печатной платы. DC-DC-конверторы напряжений +3.3VDC и +5VDC также незаметны на первый взгляд — они расположены на дополнительной плате с разъемами. Благодаря такой компоновке блок питания имеет не только небольшие размеры, но и достаточно много свободного места во внутреннем объеме, что снижает сопротивление воздушному потоку от вентилятора и обеспечивает более эффективное охлаждение компонентов.

Тестирование блока питания

Первым этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на полуплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжение обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 1 процентотлично
 2 процентаочень хорошо
 3 процентахорошо
 4 процентаудовлетворительно
 5 процентовплохо
 более пяти процентовнеудовлетворительно

Пояснения к методике тестирования и процессу расчета итоговых оценок за качество электропитания можно посмотреть в одной из предыдущих статей, например здесь.

Отклонения значений выходных напряжений от номинала
 +3.3VDC+5VDC+12VDC
 12V Power, W — Мощность по шине +12VDC, Вт

  3.3V 5V 12V Общая
По всей полуплоскости очень хорошо хорошо очень хорошо 3,71 (хорошо)
В рабочем диапазоне отлично отлично очень хорошо 4,43 (очень хорошо)

Электрические параметры блока питания находятся на очень хорошем уровне. Отклонения свыше пяти процентов отсутствуют во всем измеренном диапазоне мощности. Отклонения от номинала напряжений по линии +12VDC не превышают двух процентов, по линии +5VDC — не превышают трех процентов.

В типичном рабочем диапазоне отклонения по всем каналам не превышают двух процентов — это очень хороший показатель.

Очередной этап тестирования заключается в измерении полной мощности, подведенной к блоку питания, активной мощности, потребленной им, и в расчете коэффициента полезного действия и коэффициента мощности.

Средний КПД блока питания
Диапазон мощности Значение Оценка
Полный87,3отлично
50—250 Вт84,2очень хорошо
100—500 Вт89,8отлично

Коэффициент полезного действия находится на очень хорошем уровне для современных решений. На минимальной мощности (около 25 Вт) КПД данной модели составляет около 70 процентов — это очень хороший показатель, говорящий об отличной эффективности не только на половинной мощности, но и при низких ее номиналах. Этот момент весьма актуален, так как у большинства пользователей основное время системный блок функционирует в режиме простоя, типичное же значение КПД на минимальной мощности у современных мощных (500 Вт и более) блоков питания находится на уровне 60 процентов. При выходной мощности порядка 100 ватт КПД Corsair AX750 приближается к значению в 85 процентов, при половинной мощности КПД составляет свыше 91 процента.

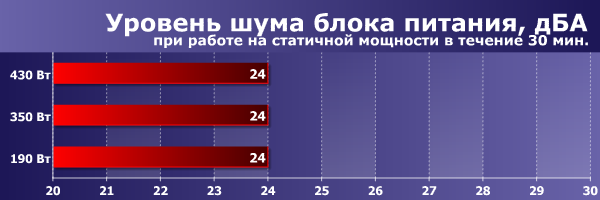

Измерение уровня шума

Измерение проводится в соответствии с нашей методикой при помощи шумомера ВШВ-003-М3 в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

В данной модели блока питания использована оригинальная система управления вентилятором: помимо регулирования оборотов вентилятора в зависимости от температуры, имеется функция полной остановки вентилятора, которая также основывается на температурных показаниях. Мы провели небольшой эксперимент, установив термопару на основном радиаторе и нагрузив блок питания потребителем с постоянной мощностью. По результатам наших измерений, температура, на которой происходит запуск вентилятора, составила около 45 градусов, температура остановки вентилятора составила около 41 градуса. Поэтому рассчитывать на безвентиляторный режим работы жарким летом не стоит.

На измеренных номиналах мощности уровень шума от блока питания находился примерно на одинаковом низком уровне. Включение вентилятора из холодного состояния происходило через разные промежутки времени.

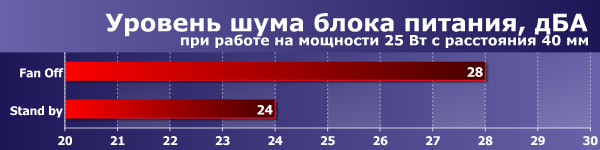

Также мы измерили уровень шума блока питания на минимальном расстоянии (40 мм) при выходной мощности 25 Вт (в качестве нагрузки выступала галогеновая лампа с питанием от 12 В). Надо отметить, что во включенном состоянии на таком расстоянии фиксируется небольшой шум электроники, звук напоминает среднечастотный треск. Однако на расстоянии 30 сантиметров и более он уже малоразличим. В режиме Stand by какой-либо различимый на слух шум у нашего экземпляра отсутствовал. Наличие писка ни в одном из режимов также отмечено не было.

Оценка потребительских качеств

Уровень потребительских качеств данной модели находится на отличном уровне. Электрические параметры, акустическая эргономика, количество разъемов, а также низкая рассеиваемая мощность — все эти характеристики находятся на очень хорошем или отличном уровне. Единственное, что можно посчитать небольшим недостатком — это не самые длинные провода до коннектора питания процессора, хотя для большинства пользователей и предложенных 60 сантиметров будет вполне достаточно. Сравнительно высокая розничная цена — это оборотная сторона отличных потребительских качеств.

Итоги

Corsair AX750 — это высокотехнологичный продукт с отличными потребительскими качествами. К сожалению, одно лишь наличие высокотехнологичных решений не гарантирует отличных потребительских качеств продукта, но в данном случае эти два разносистемных параметра прекрасно уживаются в одном корпусе.

БП оставил очень приятное впечатление — в первую очередь, благодаря оригинальной системе охлаждения, причем возможность остановки вентилятора тут не главное, а вот работа со сверхнизким уровнем шума в достаточно широком диапазоне мощности — это очень важный момент. При этом не стоит забывать про уровень шума системы в целом, который при сравнительно высоком потреблении легко перекроет звук блока питания.

За применение оригинальных технических решений и отличные потребительские качества блок питания Corsair AX750 получает редакционную награду Original Design за ноябрь 2011 года.
