Блок питания be quiet! Pure Power l8 530w CM (BQT L8-CM-530W)



Внешний вид блока питания Pure Power l8 530w CM (BQT L8-CM-530W)
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Средняя цена по данным Яндекс.Маркет
T-7804339
Предложения по данным Яндекс.Маркет
L-7804339-10

Торговая марка be quiet! была создана в 2002 году крупным дистрибьютором компьютерной техники, компанией Listan, которой также принадлежат торговые марки Revoltec и Xilence. С 2013 года продукция под торговой маркой be quiet! позиционируется преимущественно в премиальный сегмент, но есть в ее числе и относительно доступные продукты, с одним из которых мы познакомимся сегодня. Что касается ассортимента решений под маркой be quiet!, то в него, помимо блоков питания, входят также корпуса и системы охлаждения. Спектр источников питания довольно широкий и включает шесть серий со стоимостью продуктов от 50 евро. Серия Pure Power L8 включает среднебюджетные решения мощностью от 300 до 730 Вт общим количеством десять штук. Мы познакомимся с блоком питания Pure Power L8 530W CM, который, как явствует из названия, имеет максимальную заявленную мощность 530 Вт, а также частично съемные провода.

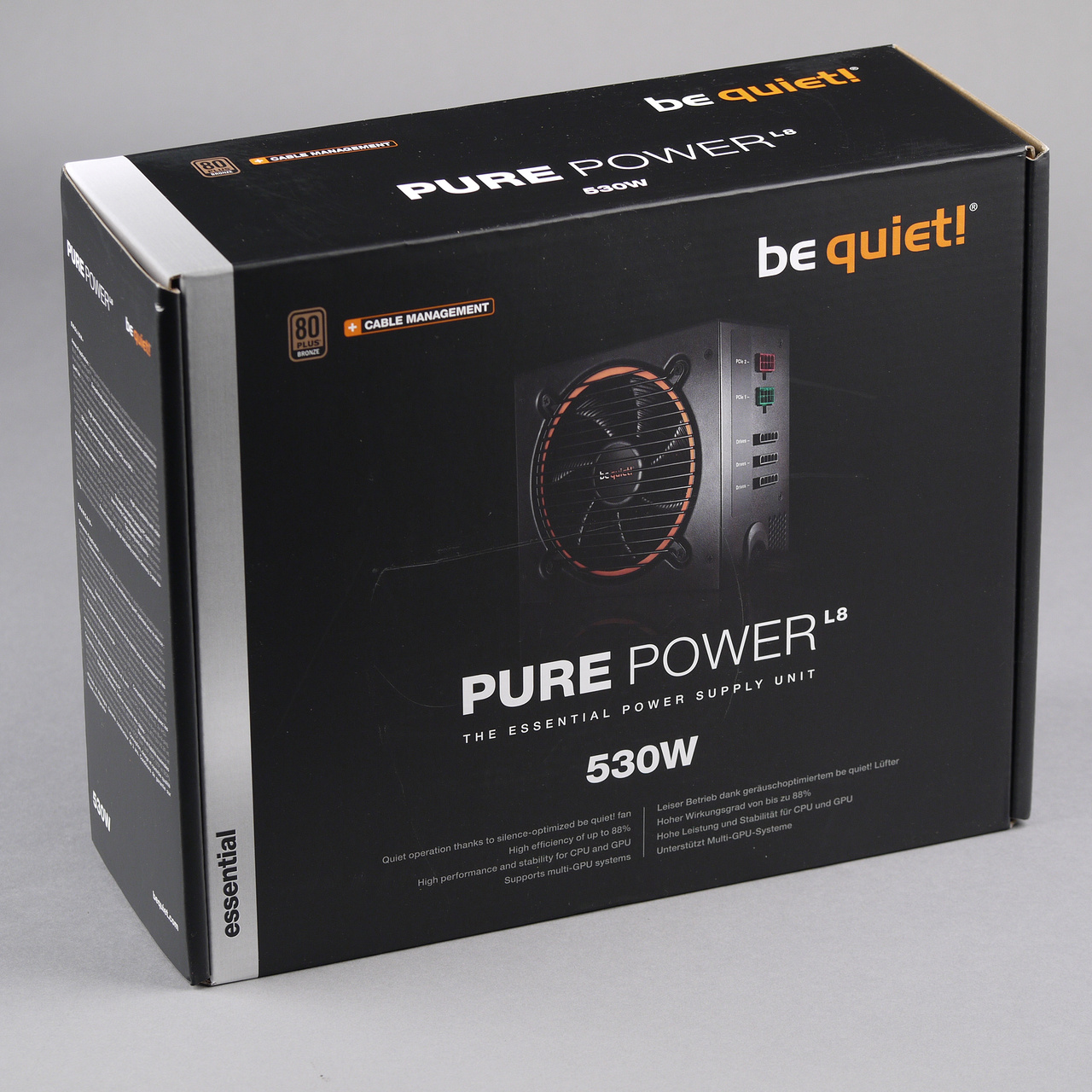

Упаковка блока питания Pure Power l8 530w CM (BQT L8-CM-530W)

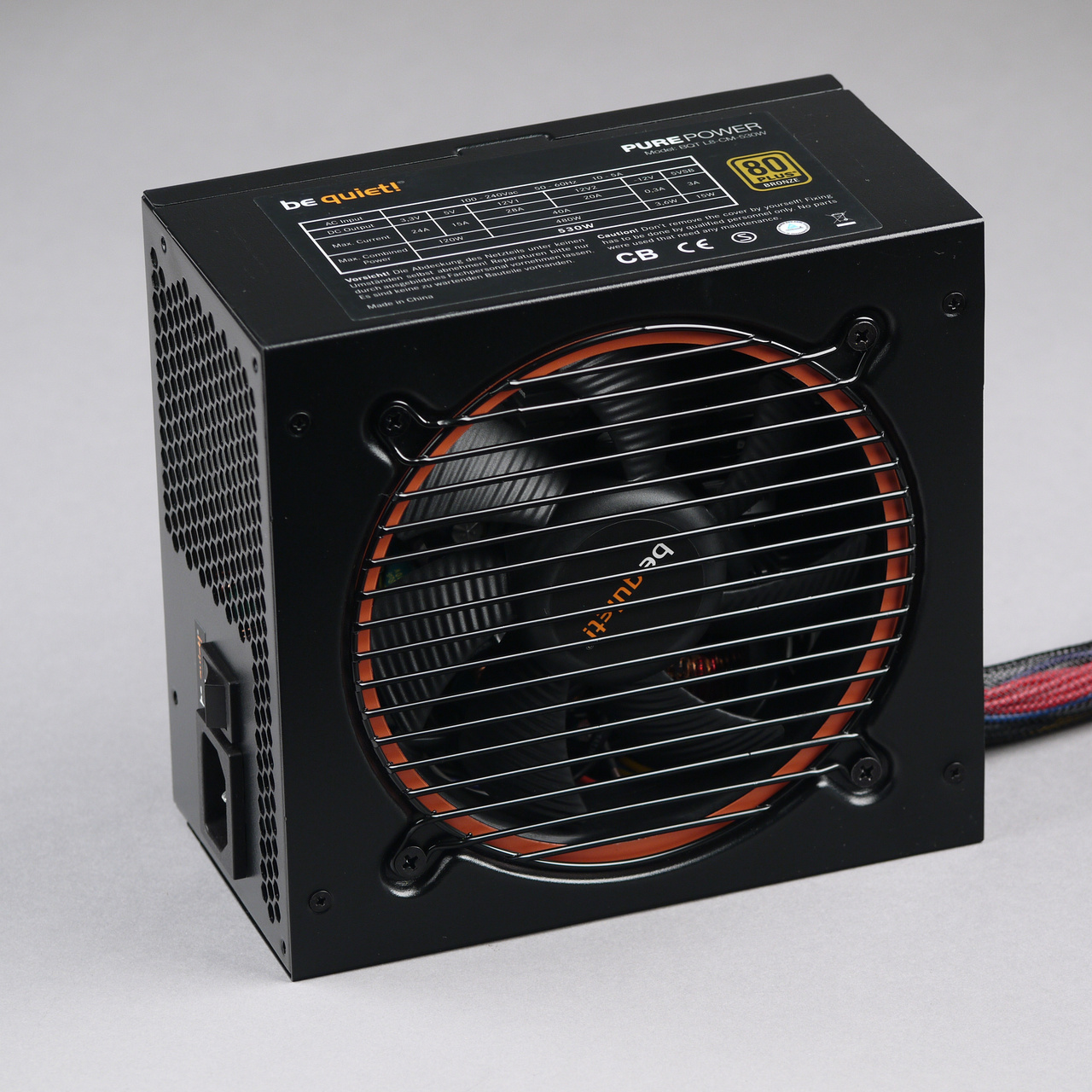

Выполнен блок питания в корпусе с матовым покрытием черного цвета, которое имеет очень мелкую фактуру, что обеспечивает высокую устойчивость к появлению отпечатков пальцев и царапин. Длина корпуса блока питания составляет 160 мм, дополнительно потребуется около 15-20 мм для разъемов, которыми подключаются провода для питания компонентов системного блока. Таким образом, нужно рассчитывать на установочный размер порядка 180 мм, что позволяет устанавливать этот БП в любые полноразмерные корпуса. Что касается компактных корпусов, то в некоторых случаях возможны сложности с установкой.

Внешний вид блока питания довольно стильный. Можно сказать, что выглядит блок питания дороже, чем подавляющее большинство конкурентов с аналогичной розничной ценой. Дизайн упаковки также весьма стильный, хоть и без особых изысков. Отметим, что создатели упаковки явно пытались сделать ее максимально экологичной, поэтому фиксирующие элементы также сделаны из картона, который легко перерабатывается или разрушается естественным путем. В целом, дизайнеры хорошо поработали для того, чтобы придать блоку питания и упаковке не только законченный, но и элегантный вид.

Характеристики

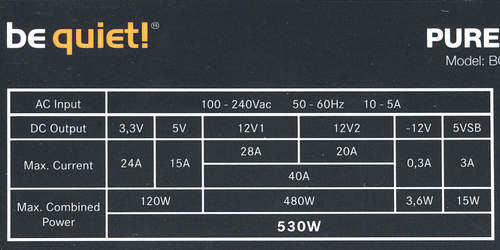

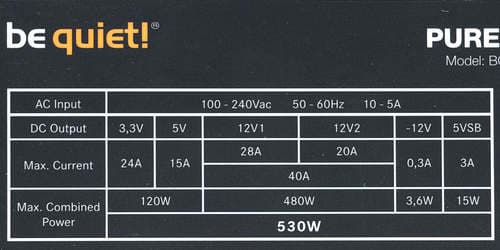

Все необходимые параметры указаны на корпусе блока питания в полном объеме, для мощности шины +12VDC заявлено значение 480 Вт. Соотношение мощности по шине +12VDC и полной мощности составляет 0,906, что является вполне приличным показателем для современных решений подобной мощности, для бюджетных продуктов такое значение вполне типично.

Характеристики блока питания Pure Power l8 530w CM (BQT L8-CM-530W)

Длина проводов и количество разъемов

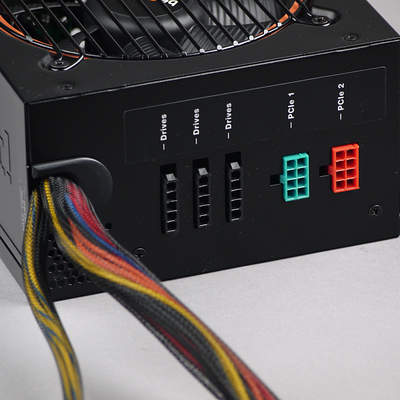

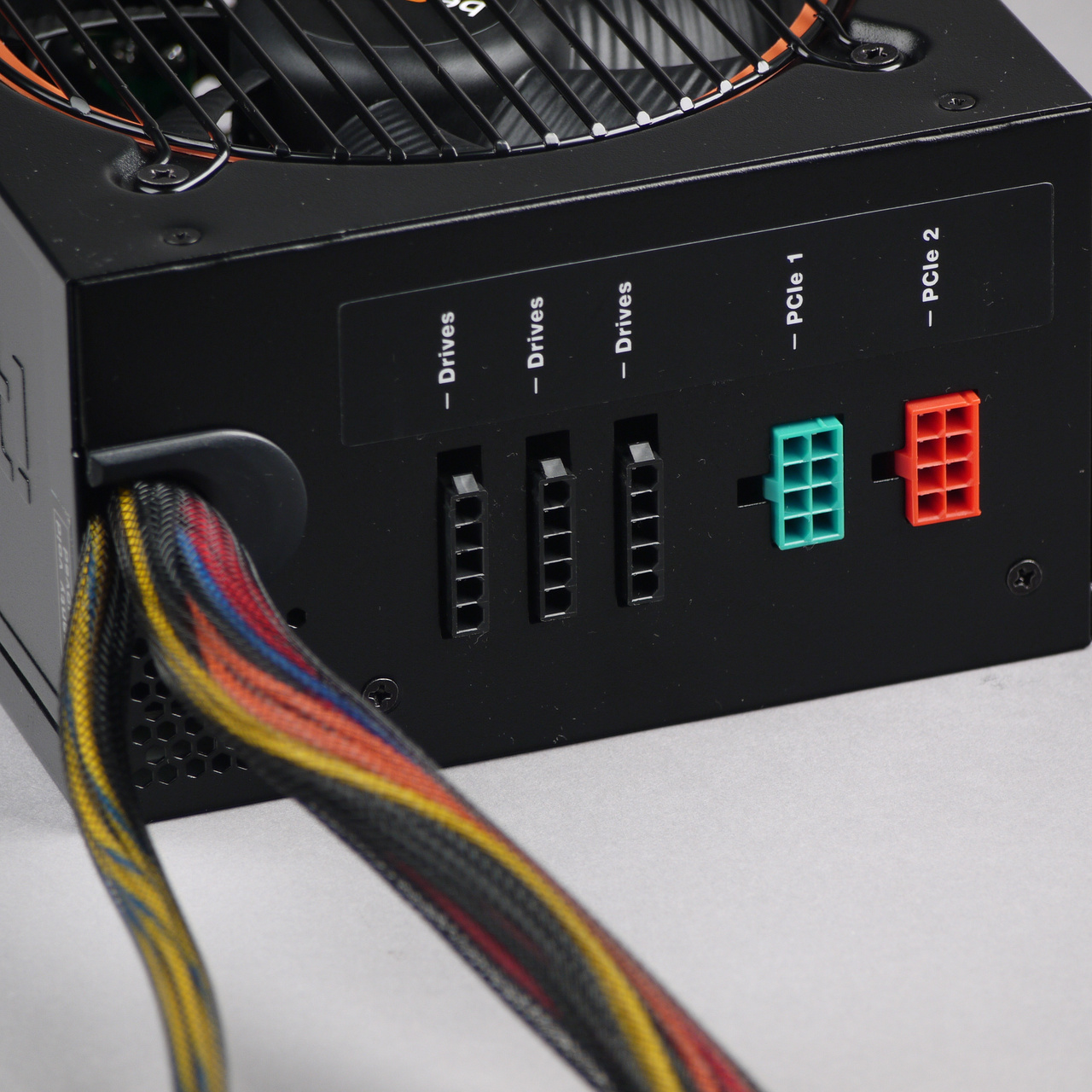

Провода и разъемы блока питания Pure Power l8 530w CM (BQT L8-CM-530W)

Фиксированные
до основного разъема АТХ — 45 см
до процессорного разъема 8 pin SSI — 55 см
Модульные
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 45 см
до разъема питания видеокарты PCI-E 2.0 VGA Power Connector — 45 см
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго такого же разъема, еще 15 см до разъема Peripheral Connector («молекс»), плюс еще 15 см до разъема питания FDD
до первого разъема SATA Power Connector — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема
до первого разъема Peripheral Connector («молекс») — 45 см, плюс 15 см до второго и еще 15 см до третьего такого же разъема

Наименование разъема Количество коннекторов Примечание
24 pin Main Power Connector1разборный
4 pin 12V Power Connectorнет
8 pin SSI Processor Connector1разборный
6 pin PCI-E 1.0 VGA Power Connectorнет
8 pin PCI-E 2.0 VGA Power Connector2на двух шнурах
4 pin Peripheral Connector4
15 pin Serial ATA Connector5на 2 шнурах
4 pin Floppy Drive Connector1

Длина проводов вполне пригодна для прокладки в среднеразмерных корпусах с нижним расположением БП.

А вот набор разъемов и их распределение для современного блока питания подобной мощности не самое удачное. Распределение пяти разъемов SATA Power по шнурам таким образом, как это сделано у данной модели, не является оптимальным решением, особенно в случае установки оптического привода или любого другого устройства в отсеки типоразмера 5,25 дюйма. Количество же периферийных разъемов («молексов») несколько избыточно.

Система охлаждения

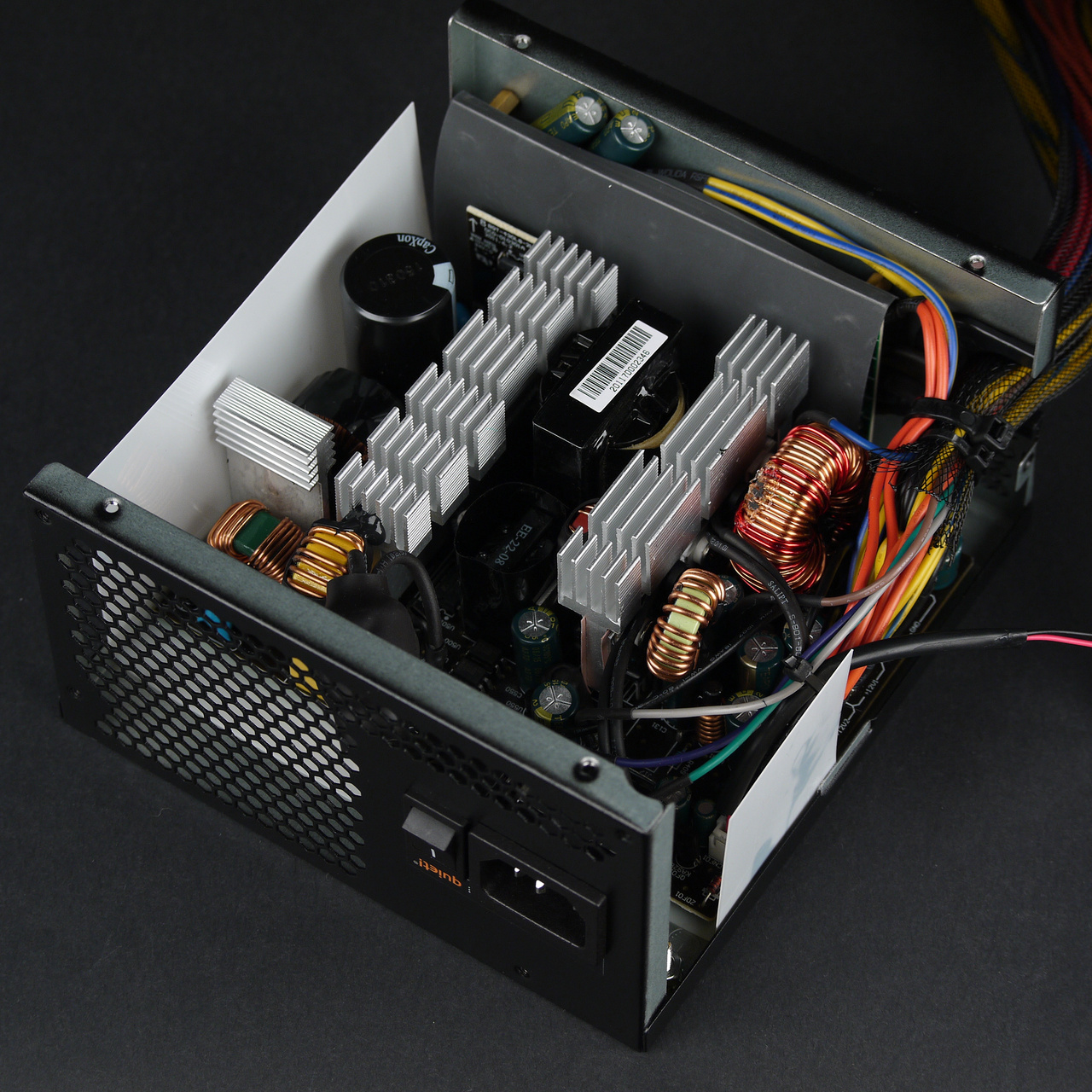

Вид платы блока питания Pure Power l8 530w CM (BQT L8-CM-530W)

Основные полупроводниковые элементы установлены на двух компактных радиаторах. Конструкция БП вполне стандартна для бюджетных решений: используется схема групповой стабилизации для каналов +12VDC и +5VDC, а также индивидуальный стабилизатор для канала +3.3VDC в выходном каскаде.

В блоке питания установлены конденсаторы производства Capxon, в том числе высоковольтный, и Teapo. Это далеко не худший вариант для бюджетного продукта.

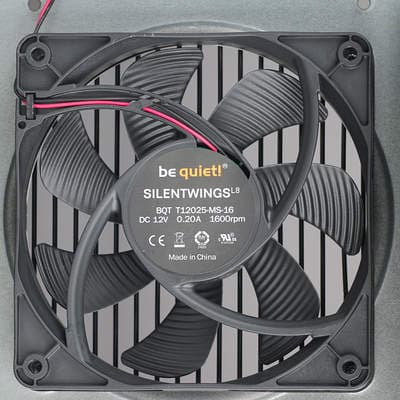

Вентилятор блока питания Pure Power l8 530w CM (BQT L8-CM-530W)

В блоке питания установлен вентилятор BQT T12025-MS-16 типоразмера 120 мм. Производителем указана скорость его вращения 1600 оборотов в минуту. Подключение двухпроводное. Вентилятор основан на подшипнике скольжения, который имеет меньший срок службы по сравнению с подшипником качения, но для бюджетных продуктов применение вентиляторов на подшипнике скольжения вполне типично.

Тестирование блока питания

Работа на максимальной мощности Pure Power l8 530w CM (BQT L8-CM-530W)

Первым этапом испытаний является эксплуатация блока питания на максимальной мощности продолжительное время. Такой тест с уверенностью позволяет удостовериться в работоспособности БП.

Блок питания продемонстрировал устойчивую работу на максимальной мощности в течение длительного времени, однако были зафиксированы заметные отклонения от номинала по каналу +3.3VDC при нетипичном распределении мощности по каналам. К сожалению, подобная ситуация часто встречается у современных блоков питания, в том числе и не у самых дешевых.

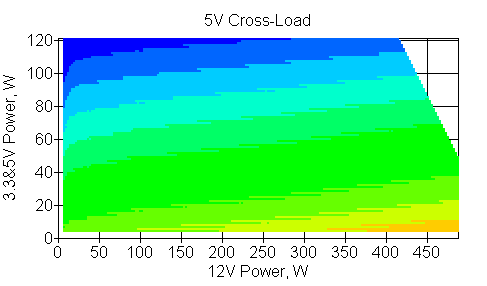

Следующим этапом инструментального тестирования является построение кросснагрузочной характеристики (КНХ) и представление ее на четвертьплоскости, ограниченной максимальной мощностью по шине 3,3&5 В с одной стороны (по оси ординат) и максимальной мощностью по шине 12 В с другой стороны — по оси абсцисс. В каждой точке измеренное значение напряжения обозначается цветовым маркером в зависимости от отклонения от номинального значения.

Обозначение размера отклонений выходных напряжений от номинала
ЦветДиапазон отклоненияКачественная оценка
 более пяти процентовнеудовлетворительно
 +5 процентовплохо
 +4 процентаудовлетворительно
 +3 процентахорошо
 +2 процентовочень хорошо
 1 процент и менееотлично
 −2 процентаочень хорошо
 −3 процентахорошо
 −4 процентаудовлетворительно
 −5 процентовплохо
 более пяти процентовнеудовлетворительно

Стоит пояснить, что при наличии отклонений в пределах трех процентов параметры блока питания можно считать находящимися на хорошем уровне.

Отклонения значений выходных напряжений от номинала

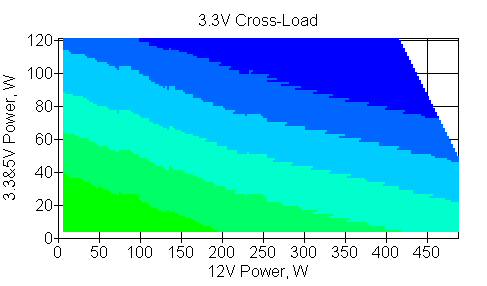

Отклонения по линии +3,3 VDC
Отклонения по линии +5 VDC

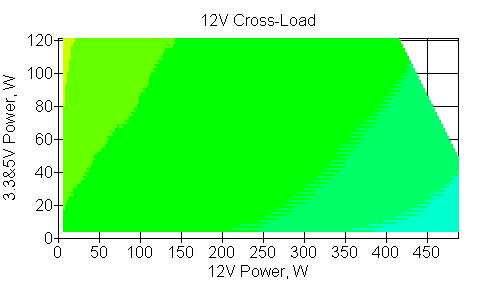

Отклонения по линии +12 VDC

При типичном распределении мощности по каналам отклонения значений напряжения по линиям +12VDC, +5VDC и +3.3VDC не превышают трех процентов. Это вполне достойный результат. Нагрузочная способность канала +12VDC находится на хорошем уровне: при мощности нагрузки до 400 Вт по данному каналу отклонения не превышают двух процентов, то есть блок питания вполне в состоянии обеспечить современную игровую систему с видеокартой уровня GTX 980 Ti.

Во время очередного этапа тестирования мы измеряем параметры электросети переменного тока, к которой подключен исследуемый блок питания, при работе последнего на постоянной мощности. На основании полученных данных, рассчитываются параметры, определяющие экономичность и эффективность источника питания.

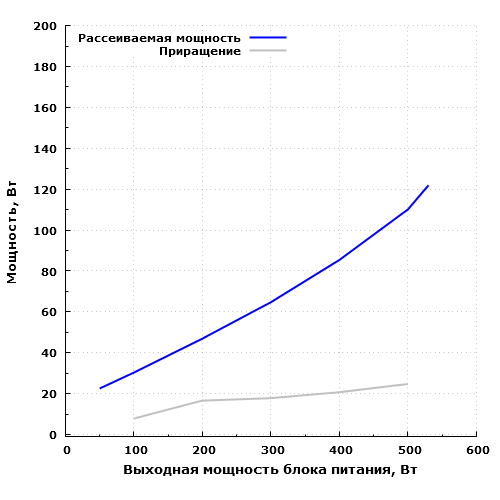

Экономичность блока питания
рассеиваемая только блоком питания мощность
Рассеиваемая мощность Pure Power l8 530w CM (BQT L8-CM-530W)

Экономичность данной модели достаточно низкая, хотя для бюджетного продукта показатели вполне адекватные. На максимальной мощности блок питания рассеивает около 122 Вт, и это довольно много для решения мощностью 530 Вт. 100 Вт этот БП рассеивает на мощности около 450 Вт, 60 Вт — на мощности около 270 Вт.

Работа без нагрузки
РежимI, АP, Вт
PWR_Off0,1063,7
STB0,0970,3
Zload0,1063,7

Что касается работы в малонагруженных и ненагруженных режимах, то тут все весьма достойно: в неактивных режимах сам по себе БП потребляет менее 0,5 Вт, а в активном режиме — около 3,7 Вт.

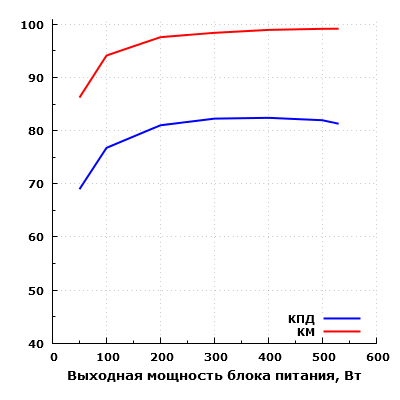

Эффективность блока питания
коэффициент полезного действия и коэффициент мощности
при работе от сети переменного тока
Эффективность Pure Power l8 530w CM (BQT L8-CM-530W)

Эффективность БП невысокая в абсолюте — сказывается возраст модели. Согласно нашим измерениям, КПД данного блока питания достигает значения свыше 82% в диапазоне мощности от 200 до 500 ватт, максимальное зарегистрированное значение составило около 82,4% на мощности 400 Вт. КПД на мощности 50 Вт составил около 69%.

Также мы измеряем пусковой ток в режиме холостого хода при полностью разряженных конденсаторах.

Пусковой ток, А13

Значение сравнительно невысокое — есть шансы на нормальную работу с маломощными ИБП со ступенчатой аппроксимацией выходного напряжения в режиме автономной работы.

По просьбам читатетелей теперь мы измеряем и максимальную мощность, которую блок питания способен отдать через один разъем питания видеокарты PCI-E. В ходе данного этапа тестирования блок питания нагружается по каналу +12VDC только через один разъем PCI-E, при этом нагрузка по каналам +3.3VDC и +5VDC устанавливается на уровне около 1 А на канал.

Тип подключенияМощность нагрузки не менее, Вт
1 разъем250
2 разъема на 1 шнуре
все разъемы530

Неожиданных ограничений по току нагрузки не наблюдается.

Источник дежурного питания

Напряжение на выходе
в зависимости от тока нагрузки
Параметры источника дежурного питания Pure Power l8 530w CM (BQT L8-CM-530W)

Выходные параметры источника дежурного питания не вызывают особых нареканий: отклонения не превышают 3 процентов. Однако при нагрузке свыше 1,250 А становятся заметны колебания уровня напряжения на выходе.

Измерение уровня шума

При подготовке данного материала мы использовали методику измерения уровня шума блоков питания, которая пока имеет статус экспериментальной. Блок питания располагается на ровной поверхности вентилятором вверх, над ним на расстоянии 0,35 метра размещается измерительный микрофон шумомера Октава 110А-Эко, которым и производится измерение уровня шума. Нагрузка блока питания осуществляется при помощи специального стенда, имеющего бесшумный режим работы. В ходе измерения уровня шума осуществляется эксплуатация блока питания на постоянной мощности в течение 20 минут, после чего производится замер уровня шума.

Подобное расстояние до объекта измерения является наиболее приближенным к настольному размещению системного блока с установленным блоком питания. Данный метод позволяет оценить уровень шума блока питания в жестких условиях с точки зрения небольшого расстояния от источника шума до пользователя. При увеличении расстояния до источника шума и появлении дополнительных преград, имеющих хорошую звукоотражающую способность, уровень шума в контрольной точке также будет снижаться, что приведет к улучшению акустической эргономики в целом.

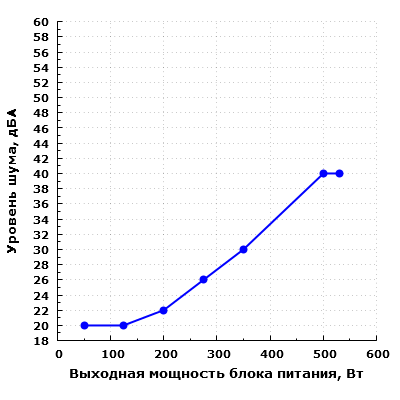

Уровень шума блока питания
при работе на статичной мощности
в течение 20 минут с расстояния 0,35 метра
Уровень шума Pure Power l8 530w CM (BQT L8-CM-530W)

Шум блока питания при работе в диапазоне до 200 Вт включительно находится на экстремально низком уровне — менее 23 дБА с расстояния 0,35 метра, что соответствует настольному размещению системного блока. Заметить источник с таким уровнем шума можно разве что ночью, только с небольшого (менее 0,2 метра) расстояния, и только если специально прислушиваться, причем выключив все остальные бытовые приборы и закрыв окна, а также остановив все вентиляторы в системном блоке.

Шум блока питания находится на сравнительно невысоком уровне (ниже среднетипичного) при работе в диапазоне мощности от 275 до 350 Вт включительно. Такой уровень шума от работы БП будет малозаметен на фоне типичного шума в жилом помещении в дневное время суток, особенно при эксплуатации данного блока питания в системах, не имеющих какой-либо звукошумовой оптимизации. В типичных бытовых условиях большинство пользователей оценивает устройства с подобной акустической эргономикой как относительно тихие.

Начиная с мощности нагрузки 500 Вт шум уже достаточно высокий.

Таким образом, с точки зрения акустической эргономики данная модель обеспечивает комфорт при выходной мощности в пределах около 350 Вт, демонстрируя в диапазоне до 200 Вт действительно очень низкий уровень шума.

Также мы оцениваем уровень шума электроники блока питания, так как в некоторых случаях она является источником нежелательного звука. Данный этап осуществляется путем определения разницы между уровнем шума в нашей лаборатории с включенным блоком питания и выключенным. В случае, если полученное значение находится в пределах 5 дБА, то никаких отклонений в акустических свойствах БП нет. При разнице более 10 дБА, как правило, есть определенные дефекты, которые можно услышать на расстоянии около полуметра.

На данном этапе измерений микрофон шумомера располагается на расстоянии около 40 мм от верхней плоскости БП, так как на больших расстояниях измерение шума электроники весьма затруднительно. Измерение производится в двух режимах: дежурном режиме (STB или Stand by) и при работающем на нагрузку БП, но с принудительно остановленным вентилятором.

Шум электроники
РежимОтклонение, дБА
Вентилятор остановлен1
STB1

В данном случае уровень шума электроники минимален, основную лепту в общий уровень шума блока питания вносит работающий вентилятор.

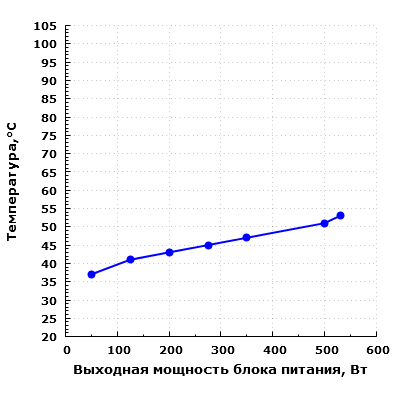

Тепловой режим

Температура конденсаторов
при работе на статичной мощности
в течение 20 минут
Тепловой режим Pure Power l8 530w CM (BQT L8-CM-530W)

Термонагруженность конденсаторов находится на низком уровне (их температура менее 60 градусов) во всем исследованном диапазоне мощности. Таким образом, блок питания хорошо приспособлен для работы под высокой нагрузкой и имеет хороший запас по температуре.

Функционирование при повышенной температуре

На финальном этапе тестовых испытаний мы решили проверить работу источника питания при повышенной температуре окружающего воздуха, которая составляла 40 градусов по шкале Цельсия. В ходе данного этапа тестирования производится нагрев помещения объемом около 8 кубических метров, после чего выполняется измерение температуры конденсаторов и уровня шума блока питания на двух номиналах: на максимальной мощности БП и на мощности 125 Вт.

Уровень шума блока питания при температуре окружающего воздуха 40 °C
Выходная мощность, ВтУровень шума, дБАИзменение, дБА
Максимальная433
125 Вт288
Температура конденсаторов при температуре окружающего воздуха 40 °C
Выходная мощность, ВтТемпература, °CИзменение, °C
Максимальная6411
125 Вт509

Блок питания продемонстрировал устойчивую работу на максимальной мощности и при повышенной до 40 градусов температуре окружающего воздуха.

Температура конденсаторов возросла не слишком заметно, немного превысив границу 60 градусов при максимальной нагрузке. Увеличился и шум БП, что демонстрирует наличие некоторого запаса производительности у системы охлаждения блока питания и позволяет частично компенсировать повышение температуры окружающего воздуха.

Оценка потребительских качеств

Блок питания Pure Power l8 530w CM характеризуется лишь небольшими отклонениями напряжений от номинала при типовых нагрузках, а также обеспечивает низкий уровень шума при низком и среднем потреблении, поэтому потребительские качества данного продукта можно считать хорошими. Впрочем, есть у него и недостатки.

Итоги

Несмотря на то, что данная модель выпускается с 2013 года, она не утратила своей актуальности в среднебюджетном сегменте и обеспечивает хорошие потребительские качества при вполне адекватных технических характеристиках. Блок питания, несомненно, бюджетный, но его разработчики постарались довести продукт на типовой платформе до привлекательного состояния с точки зрения баланса цены и потребительских качеств, что им в целом удалось.


Блок питания Pure Power l8 530w CM предоставлен на тестирование производителем
