Обзор корпуса Silverstone SUGO


Barebone системы, в просторечии баребоны, еще недавно, являвшиеся интересной новинкой, начали активную экспансию на рынок, заняв на нем определенную часть. И теперь нередко можно встретить дома или в офисе, последнее правда реже, в виде единственного компьютера именно баребон. Своей популярностью данный тип систем обязан во многом компактным корпусам, размер которых примерно в 1,5-2 раза меньше наиболее компактных корпусов формата mATX. И дело не только в скромном объеме, но и в удачном соотношении длины, высоты и ширины этих корпусов, очертания, которых, в общем случае стремятся к кубу. К недостаткам barebone систем можно отнести проприетарный формат системных плат и блоков питания, то есть говоря по простому купить отдельно корпус баребона и совместимую системную плату практически нереально.

Простая и логичная мысль, что формат корпуса баребона весьма удачен, и раз популярны баребоны, то будут популярны и баребоноподобные корпуса, рано или поздно должна была посетить производителей этих самых корпусов, и сейчас можно наблюдать появление в продаже таких корпусов, напоминающих очертания barebone системы, но при этом совместимые со стандартными системными платами mATX, которые располагаются в данном случае горизонтально, как и в большинстве баребонов. Также имеется совместимость с блоками питания формата ATX.

Сегодня мы познакомимся с одним из таких корпусов производства компании Silverstone, носящим имя SUGO.



Физические параметры
Ширина 263 мм
Высота 216 мм
Длина 393 мм
Масса 3 кг

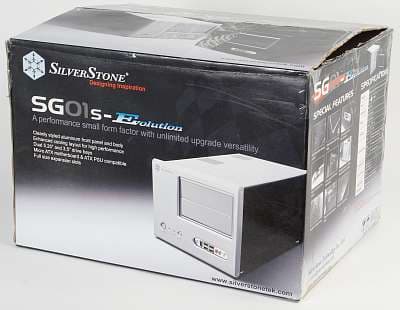

Получив коробку с корпусом на руки, первое на что обращаешь внимание — это непривычно малый вес. Распаковав корпус, становится понятно в чем тут дело. Он весьма компактен, а блок питания в комплекте отсутствует. Упакован, кстати говоря, корпус весьма прилично, в коробке вставки из вспененного полиэтилена, а сам девайс завернут в полиэтиленовый пакет и плотно заклеен.

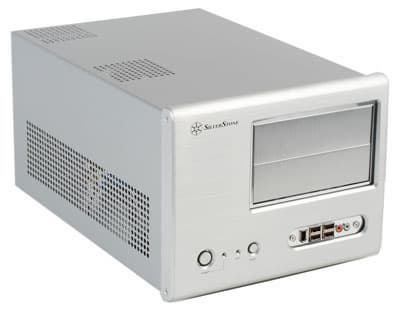

Своим внешним видом корпус каких-либо особенных эмоций не вызывает, выглядит симпатично и вполне по рабочему. Можно отметить дизайнерское решение в виде зеркального обрамления отсеков 5,25 дюйма и фронтальных портов ввода/вывода.

Хотелось бы обратить внимание на то, что у нас на тестировании был корпус серебристого цвета, но также существует и вариант оформления в черном цвете.

Толщина металла: нижняя стенка — 1,5 мм, задняя стенка — 1,6 мм, внутренние конструкции — 1,0 мм, упрочняющий элемент — 1,0 мм

Все конструкционные элементы, кроме последнего, выполнены из алюминия, также как и передняя панель.

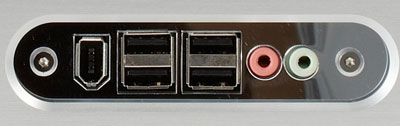

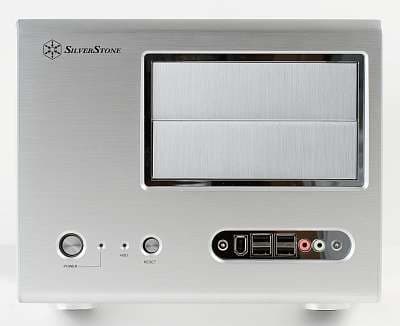

На передней панели расположены помимо кнопок включения и перезагрузки, также фронтальные разъемы ввода/вывода в составе:

  • 4 USB
  • 1FireWire
  • 2 Audio

По бокам с двух сторон, как можно заметить, выполнены достаточно большие по площади вентиляционные отверстия, при этом пылевыми фильтрами они не оснащены.

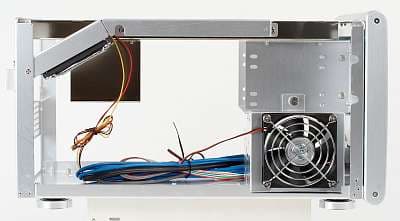

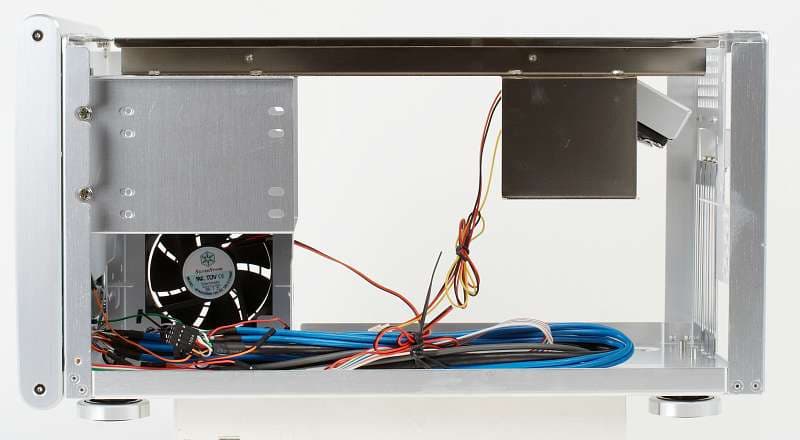

Внутреннее устройство достаточно замысловато, при этом напоминает компоновку корпусов формата Flex-ATX. Системная плата располагается горизонтально на нижней стенки корпуса, над ней, также горизонтально, размещается стандартный блок питания формата ATX. В нижней части ближе к передней панели расположена съемная корзина для двух жестких дисков, устанавливаемых перпендикулярно длинной стороне корпуса. В верхней части расположен отсек с внешним доступом для двух устройств типоразмера 5,25 дюйма.



В общем то для большинства ситуаций этого достаточно. Более одного жесткого диска есть далеко не у всех, а более двух — встречается реже на порядок. Места для двух устройств 5,25 дюйма тоже, если подумать должно хватить, если в один отсек установить мультиформатный оптический привод, а в другой — многофункциональную панель с картридером и контроллером вентиляторов.

Кстати, о вентиляторах. В корпусе предустановлено их две штуки:

  • На корзине для жестких дисков (на вдув)
  • На специальной панели в верхней части корпуса (на выдув)

Все вентиляторы типоразмера 80 мм, что конечно не лучший вариант в плане создания тихой системы, а с другой стороны многие производители в корпусах схожего объема предусматривают установку 40 мм вентиляторов, а тут «вписали» полноценные восьмидесятки. Вентиляторы, кстати говоря, одинаковые, правда один подключается с помощью молекса (к блоку питания), а второй с помощью стандартного трехконтактного разъема (к системной плате).

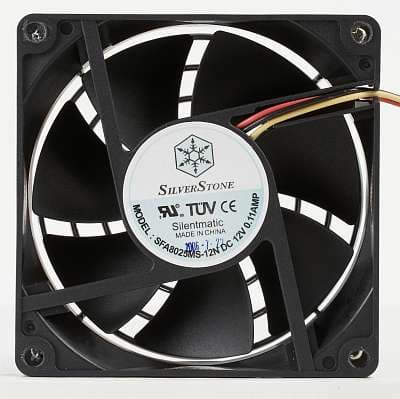

Вентилятор Silverstone Silentmatic SFA 8025MS-12N
Скорость вращения при питании от 12 В 1950 об/мин
Скорость вращения при питании от 5 В 890 об/мин
Максимальный потребляемый ток 0,11 А

Предусмотрено также еще одно посадочное место для вентилятора типоразмера 80 мм на упомянутой спецпанели в верхней части корпуса.

Тестирование эргономических характеристик системы вентиляции корпуса

Шум от комплектной системы охлаждения при работе вентиляторов на номинальных оборотах находится на эргономичном уровне, он не раздражает, а на расстоянии двух метров от системы практически неразличим.

При работе на пониженных оборотах комплектных вентиляторов шум непосредственно система охлаждения корпуса практически не заметен.

Сборка системного блока

Открутив пять обычных винтов, снимаем верхнюю монолитную крышку, сдвигая ее назад. Затем отвинчиваем один винт с накатной головкой, фиксирующий корзину для жестких дисков, после чего вынимаем ее.

Установка системной платы особых трудностей не вызывает, производителей предустановлены министойки для крепления платы на нижнюю стенку корпуса. После размещения платы на министойках прикручиваем ее комплектными винтами, правда не во всех точках крепления доступ удобен, их частично перекрывают другие элементы корпуса.

Жесткие диски крепятся посредством обычных винтов, нареканий на надежность фиксации соответственно нет. После установки корзины монтируем оптический привод, также посредством обычных винтов.

Платы расширения числом до четырех крепятся в корпусе также с помощью обычных винтов, присутствующих в комплекте. Допускается установка плат стандартной высоты.

Подключение фронтальных разъемов осуществляется следующим образом:

  • USB — с помощью 9 контактных разъемов (2 штуки)
  • FireWire — с помощью 9 контактного разъема, дублированного жгутом проводов с одноконтактными разъемами
  • Audio — с помощью жгута проводов с одноконтактными разъемами

Установка блока питания протекает без особых сложностей, имеются специальные выступы, на которые БП укладывается, после чего привинчивается.

Расстояние между блоком питания и системной платой составляет 92 мм, этот параметр необходимо учитывать при выборе процессорного кулера

В целом удобство сборки, учитывая размеры, можно охарактеризовать, как неплохое.

Тестирование системного блока с помощью программных приложений

Последний этап представляет собой тестирование с помощью программных средств, осуществляющих сильную нагрузку различных подсистем компьютера, что, в свою очередь, обуславливает достаточно мощное тепловыделение внутри корпуса. Соответственно можно оценить возможности и производительность системы охлаждения корпуса. Для этого этапа будут использованы

  • HDTV 1080p — воспроизведение тестового видеоролика в течении часа
  • ATI Tool — тест 3D View в течение часа
  • COPYTEST — непрерывное копирование 176 файлов общим объемом 1.88 ГБ в течении 30 минут с одного раздела HDD на другой

Конфигурация тестового стенда:

  • Процессор AMD Athlon 64 3500+
  • Кулер GlacialTech 7300 Light
  • Системная плата ASUS A8N-VM CSM
  • Оперативная память Corsair XMS, 2 два модуля по 512 Мб
  • Жесткий диск Seagate ST380811AS 80 ГБ
  • Блок питания Chieftec GPS-550AB-A

Перейдем непосредственно к тестированию системы вентиляции корпуса.

Как можно заметить на приведенных диаграммах, температура компонентов находится в пределах нормы. Температура жесткого диска при любом уровне нагрузки не превышает 28 градусов, что является хорошим показателем.

В данном случае температура компонентов является удовлетворительной. Однако стоит отметить температуру жесткого диска в районе 40 градусов, которая в общем является граничной для долговременной беспроблемной работы диска. Также температура системной платы при тестировании с помощью приложений активно использующих встроенную видеоподсистему превышает 60 градусов, что в общем тоже далеко не идеально. Хотя с другой стороны видео в таком режиме просматривать можно, а для современных игр используемая видеоподсистема все равно не подойдет.

Итоги

Можно сказать, что у компании Silverstone получился вполне удачный корпус не уступающий в универсальности использования комплектующих "обычным" mATX корпусам, но при этом имеющий более компактные габариты и в целом удачный дизайн, который впишется практически в любую обстановку.

К недостаткам данного корпуса можно отнести невозможность использования процессорного кулера большой высоты и достаточно ограниченные возможности системы вентиляции.

Данный корпус можно использовать при сборке компактных систем малой и средней мощности

За оригинальную компоновку, малые габариты, и возможность при этом использовать стандартные комплектующие корпус удостоен нашей награды.

Средняя текущая цена (количество предложений) в московской рознице: $143(8)

Корпус Silverstone SUGO предоставлен компанией Meijin
