ASUS A8N-VM CSM — системная плата на базе чипсета NVIDIA GeForce 6150 с «распаянной» поддержкой двух мониторов


  • Чипсет NVIDIA GeForce 6150 (северный мост GeForce 6150 и южный nForce 430)

Боевая раскраска, россыпь фирменных опций и осциллограф в подарок каждому тысячному покупателю для особо тонкой подстройки «разгоняемых» параметров — все эти способы охоты за покупателем, характерные для топового сегмента, давно и хорошо нам известны. А какие средства можно было бы использовать для привлечения покупателя, интересующегося моделями с интегрированной графикой, если он намерен собрать на такой плате недорогой домашний компьютер или сервер медиа-контента и глубоко равнодушен к ультрафиолетовому свечению PCI-слотов?

На наш взгляд, возможностей отличиться в ряду бюджетных предложений также предостаточно — например, использованием качественных конденсаторов и прочих навесных компонентов, продуманной комплектацией, фирменными опциями (но рассчитанными не на достижение успехов в разгоне, а на повышение удобства в работе за счет «интеллектуального» управления скоростью вращения кулеров или возможности восстановить работоспособность платы после неудачной перепрошивки BIOS и т. п.). Производительность интегрированного видеоядра в 3D, как показали тесты, также зависит не только от использованного чипсета, тут разработчики плат тоже могут отличиться. Наконец, привлекательная цена и повсеместная доступность в продаже максимизируют шансы на успех. Поскольку с доступностью плат компании ASUS проблем никогда не наблюдалось, нам остается разобраться, как обстоят дела с остальными конкурентными преимуществами в случае модели A8N-VM CSM.

У производителей плат на чипсете GeForce 6150 нет единого мнения по поводу того, какая функциональность для таких плат является наиболее востребованной. Так, недавно протестированная нами Gigabyte K8N51PVMT-9 была укомплектована S-Video-выходом на задней панели и располагала 8-канальным аудиокодеком, что явным образом указывало на перспективы сборки на основе такой платы компьютерного «домашнего театра». ASUS решила позиционировать свою плату в большей степени в рабочий, нежели развлекательный сегмент, обеспечив наличие двух выходов для монитора — аналогового VGA (D-Sub) и цифрового DVI-D (причем именно цифрового: воспользоваться переходником для подключения второго монитора с аналоговым интерфейсом не получится). А в качестве аудиокодека установила ADI AD1986A, совместимый со стандартом HD Audio, но «всего лишь» 6-канальный.

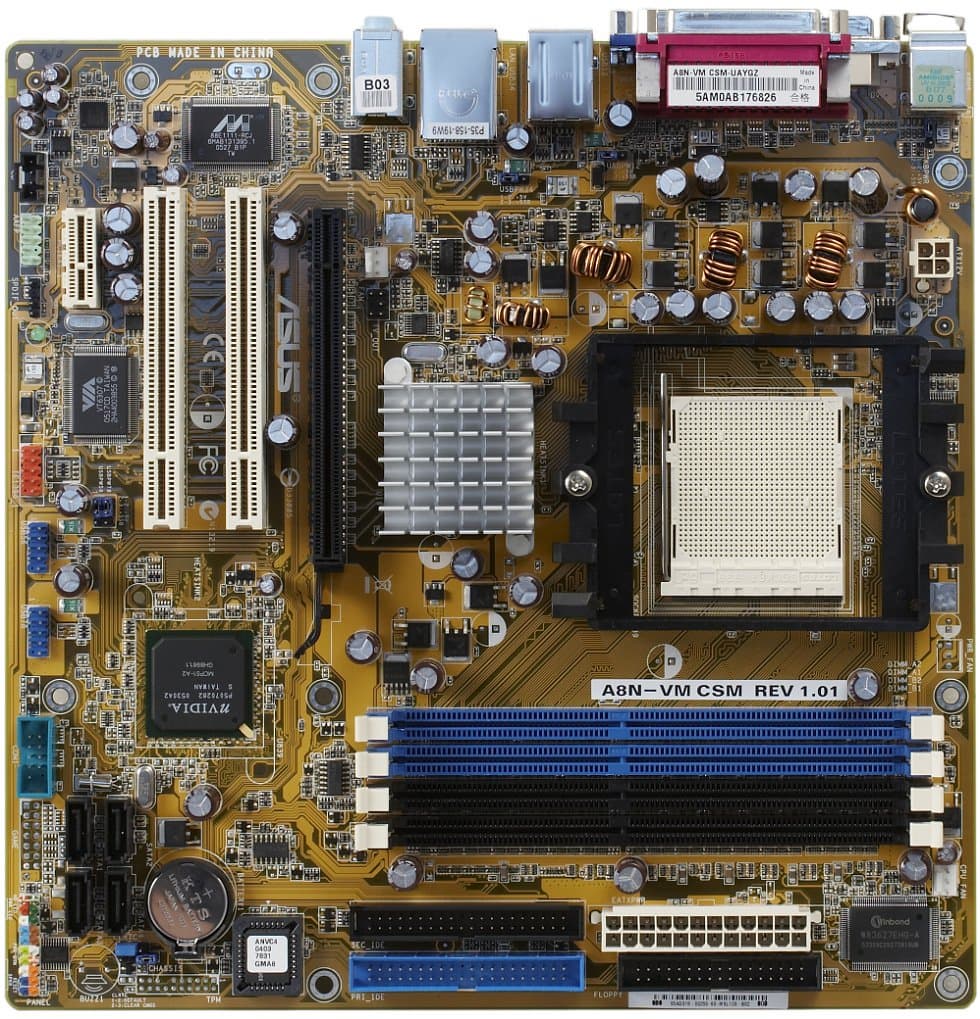

Компоновка платы на редкость удачна: даже если гипотетически представить ее перегруженной картами расширения, объективных недостатков не обнаруживается. Многочисленные перемычки, которыми можно включить режим запуска компьютера по команде от USB-устройств, подключенных к каждому из 8 доступных портов, расположены так, что свободный доступ к ним обеспечивается и после установки платы в корпус. Фиксаторы модулей памяти можно свободно «отстегнуть», даже установив длинную видеокарту. Тепловые характеристики cеверного моста GeForce 6150 располагают к использованию пассивного охлаждения, и плата от ASUS не стала исключением. Положительно в данном случае надо отметить использование жидкой термопасты вместо традиционной «терможвачки» (хотя гарантировать, что эта технология будет соблюдаться для всех плат, а не только для отдельных партий, мы не можем).

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 6 конденсаторов по 1500 мкФ и 4 по 1000 мкФ, все конденсаторы из серии KZG от United Chemi-Con, что вызывает у нас исключительно положительные эмоции. К разведенным, но нераспаянным элементам на плате можно отнести разъем TPM для установки контроллера Trusted Platform Module, позволяющего сохранять пароли, ключи и другую информацию, необходимую для идентификации компьютера и пользователя, аппаратно-защищенным способом. Как ожидается, TPM будет являться (необязательным) компонентом будущей системы безопасности Palladium в Microsoft Vista, подробнее о назначении TPM можно прочитать здесь. Линейка ASUS включает одну плату на чипсете GeForce 6150, но такой же дизайн имеет еще одна модель — ASUS A8N-VM на базе чипсета GeForce 6100 + nForce 410. Размер платы — Micro-ATX (245×245 мм), крепление к корпусу восемью винтами (незакрепленным остается один из передних углов платы).

Системный мониторинг (Winbond W83627EHG, по данным BIOS Setup):

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • CPU Q-Fan Control — автоматическое управление частотой вращения процессорного вентилятора в зависимости от температуры процессора. Для регулировки доступны две величины:
    • пороговая температура процессора (35—65°C), превышение которой приводит к ступенчатому увеличению оборотов вентилятора до 100% либо до тех пор, пока рост температуры не прекратится;
    • частота вращения вентилятора, в процентах от максимального значения (60—90%), соответствующая температуре процессора ниже порогового уровня.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX и Opteron, выпущенных для этого разъема);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения планки с 1 портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика вскрытия корпуса;
  • Разъем для подключения планки с портом S/PDIF-Out;
  • Разъем для подключения планки с ТВ-выходом;
  • Разъем для подключения планки с COM-портом;
  • 2 разъема для подключения вентиляторов с возможностью контроля количества оборотов.

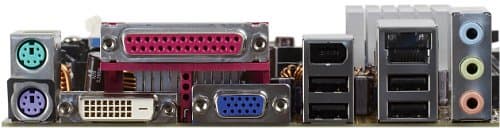

Задняя панель платы (слева направо, по блокам)

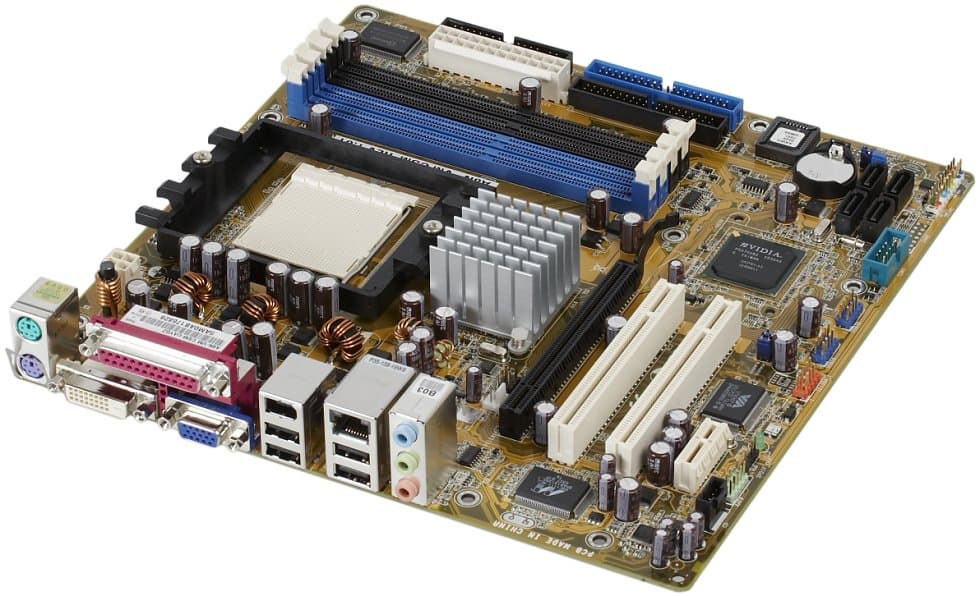

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 DVI-D, 1 VGA;
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аналоговых аудиоразъема (Line-In (Rear Speaker Out), Line-Out (Front-Out), Mic-In (Center/Sub Speaker Out)).

Комплект поставки

  • Упаковка: небольшая коробка, характерного для недорогих плат от ASUS дизайна, без каких-либо примечательных особенностей;
  • Документация: брошюра-руководство пользователя;
  • 2 кабеля Serial ATA;
  • 1 переходник-разветвитель питания SATA на 2 устройства;
  • 1 шлейф ATA66, 1 шлейф ATA33 (для подключения оптического привода), 1 шлейф для подключения FDD;
  • Планка на заднюю панель компьютера с портом FireWire;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами, пакетом Norton Internet Security 2006 и фирменными утилитами ASUS. Набор фирменных утилит включает:
    • PC Probe II — утилита для мониторинга системных параметров (температуры: процессора и «системная», частота вращения двух вентиляторов, напряжения, доступные в соответствующем разделе BIOS);
    • AMD Cool’n’Quiet — отображение текущей частоты процессора в реальном времени;
    • ASUS Live Update — перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека ADI AD1986A, с возможностью подключения аудиосистем 5.1, разъемами для подключения фронтальных аудиовходов/выходов и S/PDIF-Out;
  • Сетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе чипсета (с функцией аппаратного брандмауэра и собственным высокоскоростным интерфейсом подключения) и PHY-контроллера Marvell 88E1111-RCJ;
  • FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов FireWire.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,14, -0,06 Очень хорошо
Уровень шума, дБ (А): -87,5 Хорошо
Динамический диапазон, дБ (А): 86,8 Хорошо
Гармонические искажения, %: 0,0042 Очень хорошо
Интермодуляционные искажения + шум, %: 0,047 Хорошо
Взаимопроникновение каналов, дБ: -85,0 Отлично
Интермодуляции на 10 кГц, %: 0,024 Хорошо

Общая оценка: Очень хорошо (подробнее). Аудиокодеки от Analog Devices традиционно заслуживали высокие оценки в эпоху стандарта AC’97 на фоне распространенных моделей Realtek. На этот раз объективные характеристики находятся на хорошем среднем уровне, характерном для HDA-поколения кодеков, но не превосходят его.

Фирменные технологии и особенности

  • EZ Flash BIOS — перепрошивка BIOS без необходимости загружать ОС, выполняется с помощью специальной утилиты, доступной по нажатию Alt+F2 во время прохождения POST-этапа загрузки (поддерживается чтение образа только с дискеты);
  • Q-Fan — автоматическое изменение скорости вращения процессорного вентилятора в зависимости от температуры процессора;
  • MyLogo2 — изменение загрузочной заставки;
  • C.P.R. (CPU Parameter Recall) — автоматический сброс частоты системной шины и загрузка таймингов из SPD в случае неудачного «разгона»;
  • CrashFree BIOS 2 — автоматическое восстановление BIOS с дискеты или компакт-диска после неудачной перепрошивки.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
8 перемычек «USB device wake up»Управление функцией включения компьютера по сигналу с USB-устройств, отдельно для каждого из 8 USB-портов
Перемычка «Keyboard power»Управление функцией включения компьютера по сигналу с клавиатуры (требуется активация соответствующего параметра в BIOS)
Из BIOS, основанного на версии 2.58 от AMI Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, Row Precharge Time, RAS to CAS Delay, Row to Row Delay, Row Cycle Time, Row Refresh Cycle, Write-To-Read Delay, Read Preamble, Async Latency
Выбор частоты работы памяти + Auto, 100, 133, 166, 200 (реально задается множитель относительно частоты HTT)
Настройка работы шин HT + Для обеих шин частота (Auto, 200, 400, 600, 800, 1000, 1200, 1400, 1600 МГц) и разрядность: 8 или 16 бит — для шины от процессора до северного моста, и 4, 8, 16 бит — для шины от северного моста до южного
Возможность задания частоты для периферийных шин -
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—240 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора -
Изменение напряжения ядра процессора -
Изменение напряжения памяти -

Использовалась версия BIOS 0702 от 08.02.06, как последняя существующая версия на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Отдельно надо отметить возможность «тонкой» настройки параметров для памяти типа ECC. И констатируем очевидное — для тех, кто хотел бы испытать работу компонентов компьютера в нештатных режимах, ничего интересного плата не предлагает.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля по 512 МБ Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
  • Внешнее видео: ATI Radeon X800 XT, 256 МБ DDR
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec GPS-400AA
  • ОС: Windows XP SP2

Для сравнения была взята ранее протестированная плата на таком же чипсете — Gigabyte K8N51PVMT-9.

Тест интегрированная графика внешняя графика
Gigabyte K8N51PVMT-9 ASUS A8N-VM CSM Gigabyte K8N51PVMT-9 ASUS A8N-VM CSM
Архивирование в 7-Zip, мин:сек 7:44 7:40 7:42 7:35
Кодирование MPEG4 (XviD), мин:сек 5:14 5:07 5:11 5:08
Unreal Tournament 2004 (Low@640×480), fps 35,1 40,7 84,0 84,5
Unreal Tournament 2004 (Highest@1600×1200), fps 15,0 17,5 76,7 76,9
FarCry (Medium@800×600), fps 22,6 27,0 133,3 135,3
DOOM III (Medium@800×600), fps 9,0 10,7 107,9 109,6

Производительность платы ASUS оказалась выше, чем у модели Gigabyte, что в минимальной степени проявляется в игровых тестах с внешней видеокартой, а наиболее отчетливо — также в игровых тестах, но при использовании встроенного видео. Однако лидерство по «игровой» производительности интегрированной графики остается за Foxconn 6150K8MA-8EKRS (среди протестированных пока плат на чипсете GeForce 6150).

Вывод

Автор признается в возможной субъективности оценки, поскольку не видит необходимости приобретать для своего рабочего компьютера внешнюю видеокарту, однако обходиться единственным монитором уже не способен. Это же неудобно! Занимаясь основной задачей, как минимум почтовую программу, а часто и браузер и еще пару окошек с разного рода документами полезно держать перед глазами, что действительно способствует комфорту и повышает «время отклика» пользователя. Для этой цели ASUS A8N-VM CSM подходит как нельзя лучше, реализуя «мультимониторную» поддержку по демократичной цене, а заодно обладает безупречной компоновкой печатной платы и достойной функциональностью. За этот продукт инженеров ASUS однозначно стоит похвалить, а единственное пожелание касается комплектации: вместо явно необязательной планки для вывода второго порта FireWire хотелось бы видеть в комплекте планку для подключения ТВ- и S/PDIF-выходов.
