Gigabyte K8N51PVMT-9 — основа для домашне-офисного HTPC?


  • Чипсет NVIDIA GeForce 6150 (применен северный мост GeForce 6150 и южный nForce 430)

C приходом традиционных «графических» компаний — ATI и NVIDIA — в чипсетный бизнес логично было ожидать появления интегрированных чипсетов, способных не только работать с «плоской» графикой, но и избавить от необходимости покупки отдельной видеокарты хотя бы самых нетребовательных пользователей 3D-игр. Для калифорнийской компании это было справедливо во времена nForce1/2, но затем последовал длительный перерыв, и лишь в современном семействе чипсетов от NVIDIA появилась интегрированная версия с поддержкой третьей версии пиксельных шейдеров (как у самых «взрослых» видеокарт), демонстрирующая не совсем провальную скорость, особенно в играх прошлого поколения. Однако потребности новых игр сейчас растут быстрее, чем мощность даже средне-дорогих дискретных видеокарт, и говорить о сколько-либо серьезном применении интегрированного видео для таких задач не приходится. В чем же тогда смысл существования (и приобретения) материнских плат на «старших» интегрированных чипсетах вроде связки GeForce 6150 + nForce 430, если со всеми остальными функциями (кроме ускорения 3D) справится, надо полагать, и самая слабая интегрированная графика?

Не стоит забывать, что даже в домашний компьютер многие, по причине равнодушия к трехмерным играм, приобретают платы с интегрированным видео. Да и офисные машины бывают разные, и во многих случаях может быть оправдана покупка интегрированной платы, но с максимально возможной функциональностью (в первую очередь — по оснащенности периферийными интерфейсами). А «наиболее оснащенными», конечно, являются платы на старших чипсетах. Если же рассматривать само графическое ядро, то большая производительность может требоваться не только для обсчета трехмерной графики, но и, например, для задач декодирования видео. Причем, декодирование потока HDTV, поддерживаемое аппаратно в современной линейке чипсетов от NVIDIA, является весьма серьезной вычислительной задачей, поэтому рост качества изображения (плавность или процент потерянных кадров) с ростом частоты ядра может быть вполне ощутимым. Наконец, учитывая, что платы с интегрированным видео стоят дешевле топовых дискретных, а при использовании внешней графики, как правило, не уступают им в производительности, получить интегрированное ядро «про запас» может быть оправданным решением. Наконец, входящие в моду HTPC — домашние медиацентры на базе компьютера — по определению нуждаются в платформе именно с таким набором свойств.

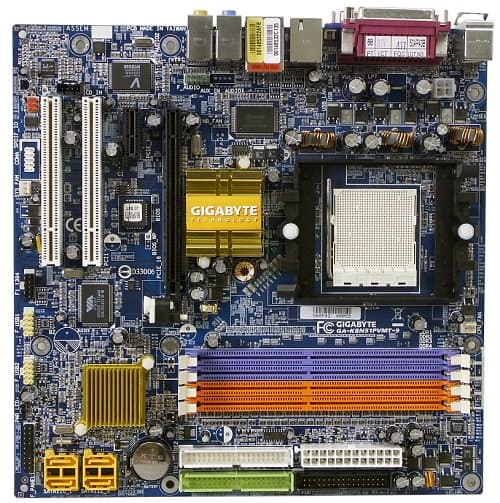

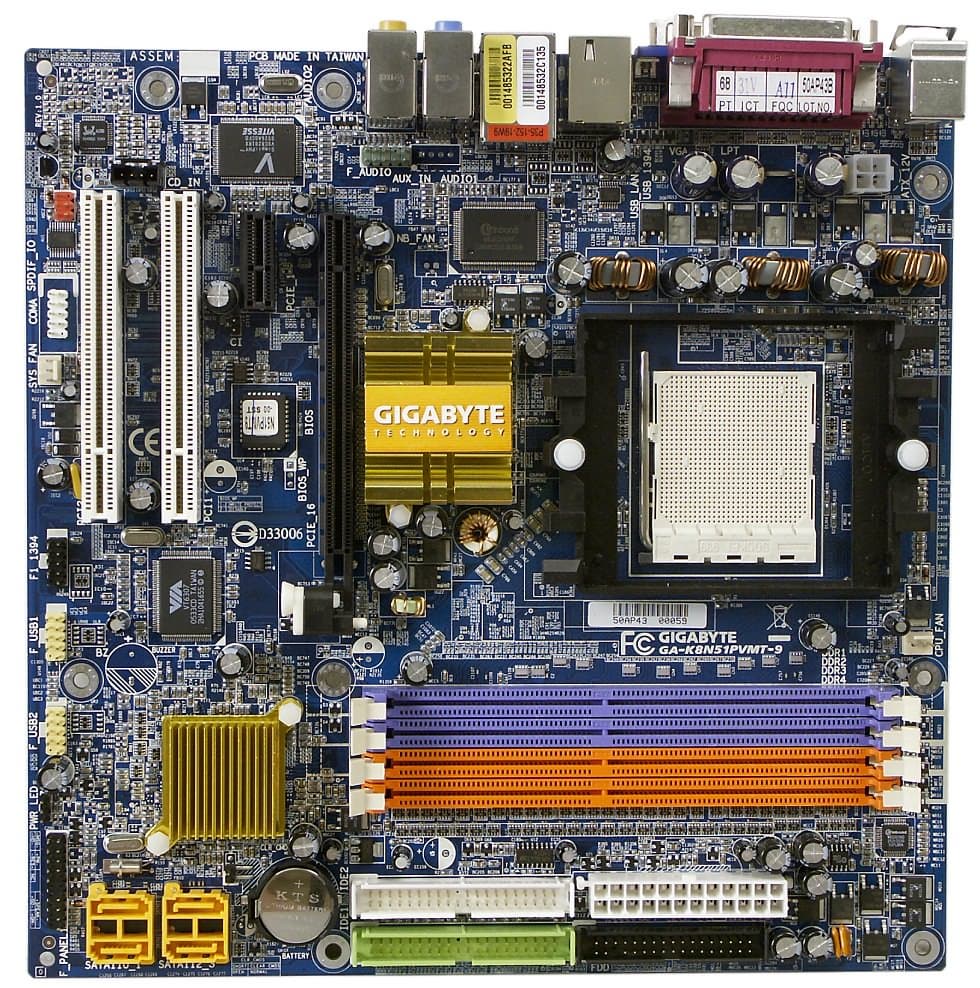

Компоновка платы в целом удачная, особенно с учетом формата microATX, стандартно упрекнуть можно лишь блокировку защелок у модулей памяти внешней видеокартой (если таковая, конечно, будет установлена пользователем). Разъемы для подключения периферии и питания расположены вдоль краев платы, а разъемы Serial ATA снабжены бортиками. Единственная перемычка (точнее, только два контакта, для замыкания перемычкой) на плате, служащая для очистки CMOS, расположена рядом с батарейкой и легко доступна после установки платы в корпус; рядом с ней на текстолите приведено краткое описание функциональности (в данном случае совершенно излишнее). Разведенных, но не распаянных элементов на плате нет, если не считать мелкой электронной «навески» и ряда второстепенных элементов (пищалки-спикера, заменяющего системный динамик, перемычки для защиты BIOS от перезаписи, дополнительного аудиовхода, разъема для вентилятора…). В семействе плат Gigabyte эта модель — [пока] единственная на основе данного чипсета, поэтому разводка ее печатной платы уникальна.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 2 полевых транзистора на канал (разводка, кстати, предусматривает по 3), 4 конденсатора по 3300 мкФ производства компании Nichicon, 3 по 1500 мкФ от Rubycon и один 1500 мкФ от OST. При работе с нашим весьма много потребляющим процессором компоненты оставались чуть теплыми, чего, кстати, нельзя сказать о стабилизаторе напряжения памяти в соседнем углу платы — он разогревался заметно сильнее. Пассивное охлаждение чипсета справляется со своей задачей на штатных частотах, а особыми разгонными талантами данная плата похвастать не может, так что бесшумное решение можно считать здесь полностью оправданным. Размер платы — 245×245 мм (стандартный microATX), крепление к корпусу 8 винтами, один угол (с разъемами SATA) остается незафиксированным и может немного прогибаться при нажатии.

Системный мониторинг (Winbond W83627EHF, по данным BIOS Setup)

  • Напряжение процессора, памяти, +3,3 и +12 В (только индикация корректности этих напряжений);
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Информация с датчика вскрытия корпуса;
  • SmartFan Control — автоматическое управление частотой вращения процессорного вентилятора в зависимости от температуры процессора. Доступно только включение, логику управления можно настраивать в Windows утилитой EasyTune 5 (где можно «заказать» 4 промежуточных частоты вращения, в том числе полную остановку вентилятора в простое). Плата корректно поддерживает изменение процессорного множителя и напряжения питания (AMD Cool’n’Quiet), хотя в BIOS, как и у большинства плат от Gigabyte, нет специального пункта для включения/выключения этого режима.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех существующих процессоров Athlon 64/X2/FX и Opteron 144/146/152/X2-170);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, возможен двухканальный режим работы при симметричном заполнении слотов);
  • 1 слот PCIEx16 для внешнего графического ускорителя;
  • 1 слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1, 5;
  • 2 разъема для подключения планок на 4 дополнительных портов USB;
  • Разъем для подключения планки с 1 дополнительным портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения планки со входом и выходом цифрового звукового сигнала S/PDIF;
  • Разъем для подключения датчика вскрытия корпуса (Chassis Intrusion);
  • Разъем для подключения планки с COM-портом;
  • Всего 2 разъема для подключения вентиляторов (с возможностью контроля частоты вращения).

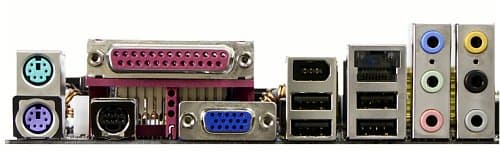

Задняя панель платы (слева направо, по блокам)

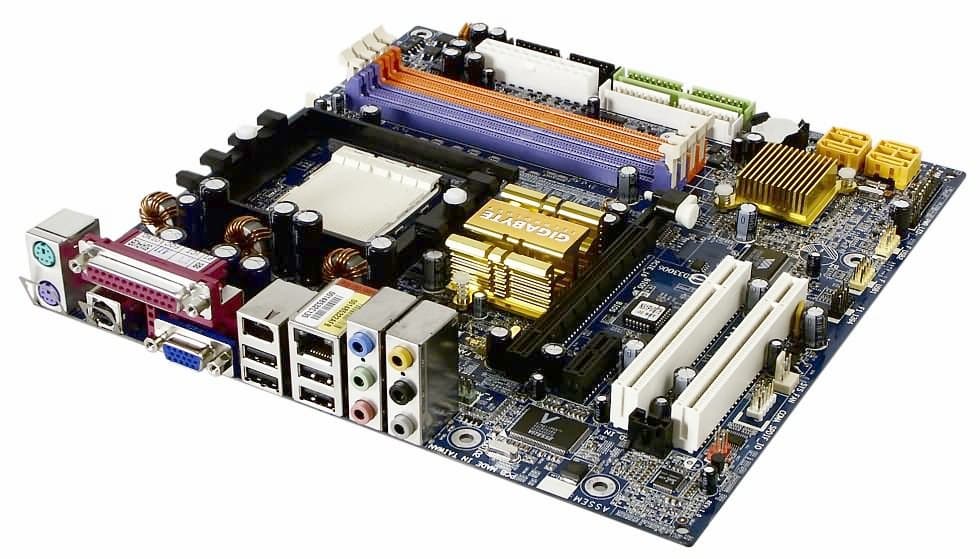

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 ТВ-выход (специальный разъем, сочетающий выходные сигналы S-Video и компонентного HDTV (ТВЧ), требует использования комплектного переходника), 1 LPT, 1 VGA;
  • 2 порта USB, 1 порт FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 3 аналоговых аудиоразъема (Line-In, Line-Out (Front), Mic-In);
  • 3 аналоговых аудиоразъема (Surround, Center/Sub, Rear).

Комплект поставки

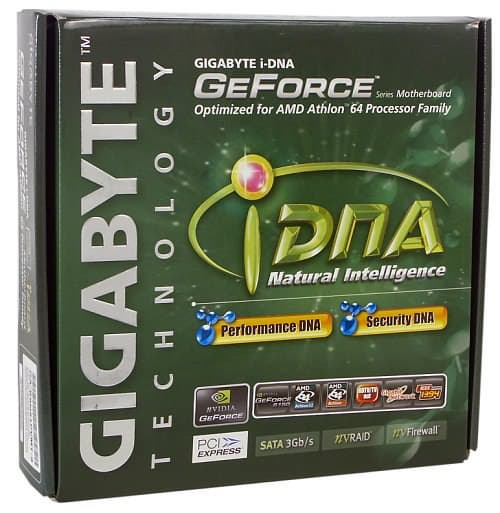

  • Упаковка: небольшая коробка в стиле серии плат i-DNA (Intelligent Dual Nano Architecture). К этой серии маркетинговый отдел Gigabyte относит платы с поддержкой двухъядерных процессоров, основанные на современных чипсетах с функциями, обеспечивающими повышенную безопасность (в данном случае за бонус «security» отвечают: программно-аппаратный брандмауэр в чипсете, функция Xpress Recovery в BIOS и 4 схемы построения RAID);
  • Документация: брошюра-инструкция (руководство пользователя) на английском языке;
  • Кабели: 1 SATA, 1 ATA66 и шлейф для подключения дисковода;

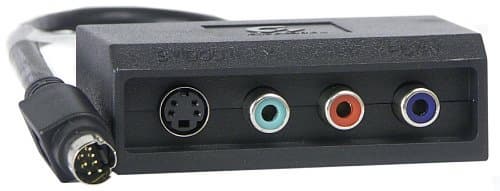

  • Внешний блок (переходник-удлинитель к специальному разъему на задней панели платы) с видеовыходами: 1 S-Video и 3 композитными (Y, Pr, Pb/AV) с переключателем HDTV/TV;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами, фирменными утилитами Gigabyte и пакетом Norton Internet Security 2005 (антивирус и брандмауэр).

Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки последней версии с сайта производителя (@BIOS) и программу EasyTune5 для мониторинга системных параметров, «разгона» (доступно изменение лишь частоты и множителя процессора, а также частоты шины PCI-Express в пределах, определяемых BIOS) и настройки режимов SmartFan.

С одной стороны, комплектация заслуживает одобрения за поддержку видеовозможностей платы, однако многие также не отказались бы и от планок с дополнительными разъемами USB и FireWire (допустим, часть этих портов может быть выведена на переднюю панель корпуса) и, что еще труднее найти отдельно от платы, S/PDIF-In/Out. А их в комплекте с этой моделью не оказалось.

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» поддержки High Definition Audio и кодека Realtek ALC880, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-In/Out;
  • Сетевой, на базе чипсета и PHY-контроллера Vitesse VSC8201RX, с поддержкой скоростей 10/100/1000 Мбит/с (PCI-E Gigabit Ethernet) и функции ActiveArmor (см. подробнее в описании чипсета);
  • Контроллер FireWire, на базе микросхемы VIA VT6307, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,25, -0,32Хорошо
Уровень шума, дБ (А): -88,9Хорошо
Динамический диапазон, дБ (А): 88,9Хорошо
Гармонические искажения, %: 0,0057Очень хорошо
Интермодуляционные искажения + шум, %: 0,018Очень хорошо
Взаимопроникновение каналов, дБ: -86,8Отлично
Интермодуляции на 10 кГц, %: 0,102Средне

Общая оценка: Очень хорошо (подробнее). Плата продемонстрировала отличные (даже для HDA) показатели уровня шумов и динамического диапазона, а вот КИИ при тестировании плавающими синусоидами неожиданно великоват.

Фирменные технологии и особенности

Плата не может похвастаться изобилием возможностей, характерных для топовых моделей Gigabyte. Внимание привлекает лишь поддержка «аварийной» перепрошивки BIOS с помощью меню Q-Flash, вызываемого по нажатию F8 на стадии начальной загрузки (требуется образ BIOS на дискете, при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока). Также в наличии традиционная функция восстановления предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты Xpress Recovery. От использования традиционных утилит (вроде Acronis True Image) такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD. Однако его возможности и интерфейс, безусловно, скромнее: в частности, можно сохранить лишь один образ для восстановления.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOSТочнее, на плате есть два контакта, которые надо замкнуть металлическим предметом — например, отверткой или перемычкой (если есть собственная)
Из BIOS, основанного на версии 6.00 от AwardВозможность отключения специфических функций процессора-
Настройки таймингов памяти+1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Min RAS Active Time, Row Precharge Time, Row to Row Delay
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400, DDR433, DDR466, DDR500 (реально задается множитель относительно частоты HTT; последние три доступны только для процессоров, основанных на 90-нанометровых ядрах San Diego, Venice и Palermo)
Настройка работы шины HT-
Возможность задания частоты для периферийных шин+PCI-E = 100—145 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+200—300 МГц с шагом 0,5 МГц
Изменение коэффициента умножения процессора+от ×5, с целым шагом
Изменение напряжения ядра процессора-
Изменение напряжения памяти-

Использовалась F2 версия BIOS от 14.12.2005, как последняя доступная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

BIOS этой платы не позволяет увеличивать напряжение на компонентах системы, а потому для любителей серьезного разгона не подходит. Зато «заблудиться» в его настройках (особенно без перехода к «продвинутому» режиму по нажатию Ctrl+F1) трудно. А поскольку платы с интегрированным видео в большей степени, чем с дискретным, ориентированы на (самый большой) класс потребителей, принципиально не интересующихся «разгонными» настройками, такой минимализм вполне оправдан. Есть лишь одно «но»: отсутствие управления таймингами памяти (в режиме по умолчанию) настораживает тем, что они могут быть автоматически выставлены в заведомо щадящие значения. Но в данном случае и эти опасения не оправдались, основные тайминги устанавливались в соответствии с данными SPD модулей памяти, а параметр 1T/2T для конфигурации с двумя модулями исправно получал от автоматики минимальное значение.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля по 512 МБ Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
  • Внешнее видео: ATI Radeon X800 XT, 256 МБ DDR
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: Chieftec GPS-400AA
  • ОС: Windows XP SP2

Для сравнения была взята предыдущая протестированная нами плата на таком же чипсете — Foxconn 6150K8MA-8EKRS. Буфер памяти для интегрированной графики выделялся максимально доступного объема (128 МБ).

Тест Foxconn 6150K8MA-8EKRS Gigabyte K8N51PVMT-9
интегрированная графика внешняя графика интегрированная графика внешняя графика
Архивирование в 7-Zip, мин:сек 7:42 7:32 7:44 7:42
Кодирование MPEG4 (DivX), мин:сек 3:51 3:48 3:53 3:51
Unreal Tournament 2004 (Low@640×480), fps 50,8 85,1 35,1 84,0
Unreal Tournament 2004 (Highest@1600×1200), fps 10,9 77,1 15,0 76,7
Doom 3 (Low@640×480), fps 21,7 111,8 13,5 112,6
Doom 3 (High@1024×768), fps 9,7 101,0 5,8 101,7
FarCry (Medium@800×600), fps 34 126 23 133
FarCry (High@1024×768), fps 11 98 15 97

При работе с внешней графикой производительность Gigabyte K8N51PVMT-9 оказалась на уровне абсолютно всех прочих плат для платформы AMD64, хотя по формальной оценке она лишь какие-то доли процента уступила плате от Foxconn. При задействовании интегрированной графики в «двумерных» задачах фиксируется минимальное снижение скорости, что позволяет применять интегрированную графику без оглядки на возможное падение производительности.

Что касается сравнения игровых результатов встроенного видео GeForce 6150 в реализации Foxconn и Gigabyte, то тут мы находимся в полном недоумении. К сожалению, платы Foxconn сейчас у нас уже нет, поэтому мы не можем в «очной ставке», изменяя версию и настройки драйверов, выяснить, какая из этих моделей адекватно представляет чипсет. Различия же достаточно серьезны, чтобы можно было ими пренебречь. (Существующие на сегодня утилиты не позволяют выяснить истинную частоту графического ядра у плат на чипсетах GeForce 6100/6150, так что версия о пониженных частотах чипа у платы Gigabyte остается умозрительной.) На текущий момент нам остается лишь признать победу Foxconn 6150K8MA-8EKRS по совокупности результатов и в низких разрешениях, однако с повышением сложности картинки соперник сокращает разрыв и нередко выходит вперед. Разумеется, мы вернемся к вопросу о скорости интегрированного чипсета NVIDIA в играх, как только получим на тесты еще какую-нибудь модель. Отметим, кстати, что для комфортной игры в современные динамичные шутеры производительности обеих плат все равно недостаточно — их уделом остаются более старые движки.

Итог

В целом плата Gigabyte K8N51PVMT-9 соответствует своему предназначению и достойна стать основной как недорогого домашнего, так и функционального офисного ПК, а также развлекательного медиацентра (HTPC). В частности, в BIOS Setup есть пункт, позволяющий назначить в качестве монитора по умолчанию — подключенный к интегрированному ТВ-выходу телевизор, причем в качестве последнего может использоваться и модель с поддержкой HDTV (ТВЧ), декодирование которого поддерживается чипсетом аппаратно. Продуманный набор интегрированных контроллеров позволяет обеспечить все необходимое для перечисленных задач, и при этом плата не страдает от сильно завышенной стоимости (вследствие обычного для топовых решений гигантизма комплектации). Впрочем, ценителям серьезного разгона K8N51PVMT-9 ничего интересного предложить не может, так что как минимум эта группа покупателей исключается из целевой аудитории нового продукта Gigabyte.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
