Foxconn WinFast 6150K8MA-8EKRS — системная плата на базе чипсета NVIDIA GeForce 6150 (Socket 939)


  • Чипсет NVIDIA GeForce 6150 (применен северный мост GeForce 6150 и южный nForce 430)

Одной из первых на выпуск новой серии чипсетов NVIDIA откликнулась компания Foxconn, расширяющая свой и без того широкий ассортимент продукции при каждом удобном случае. Всего выпущено две модели на вариантах чипсетных связок, которые обещают стать наиболее популярными: сегодня мы рассмотрим плату 6150K8MA-8EKRS на GeForce 6150/nForce 430, а в ближайшее время свет увидит обзор 6100K8MA-RS на GeForce 6100/nForce 410. Помимо использованного чипсета (и вытекающей из этого функциональности) модели практически не отличаются, используя общую PCB с одними и теми же особенностями, и даже одну и ту же прошивку BIOS :). Любопытно, что NVIDIA продвигает серию чипсетов GeForce в качестве основы для домашних мультимедийных центров, но в случае модели 6150K8MA-8EKRS на это применение лишь робко намекает разъем ТВ-выхода на планке, хотя в целом функциональность платы находится на высоком (для предположительно бюджетной модели) уровне.

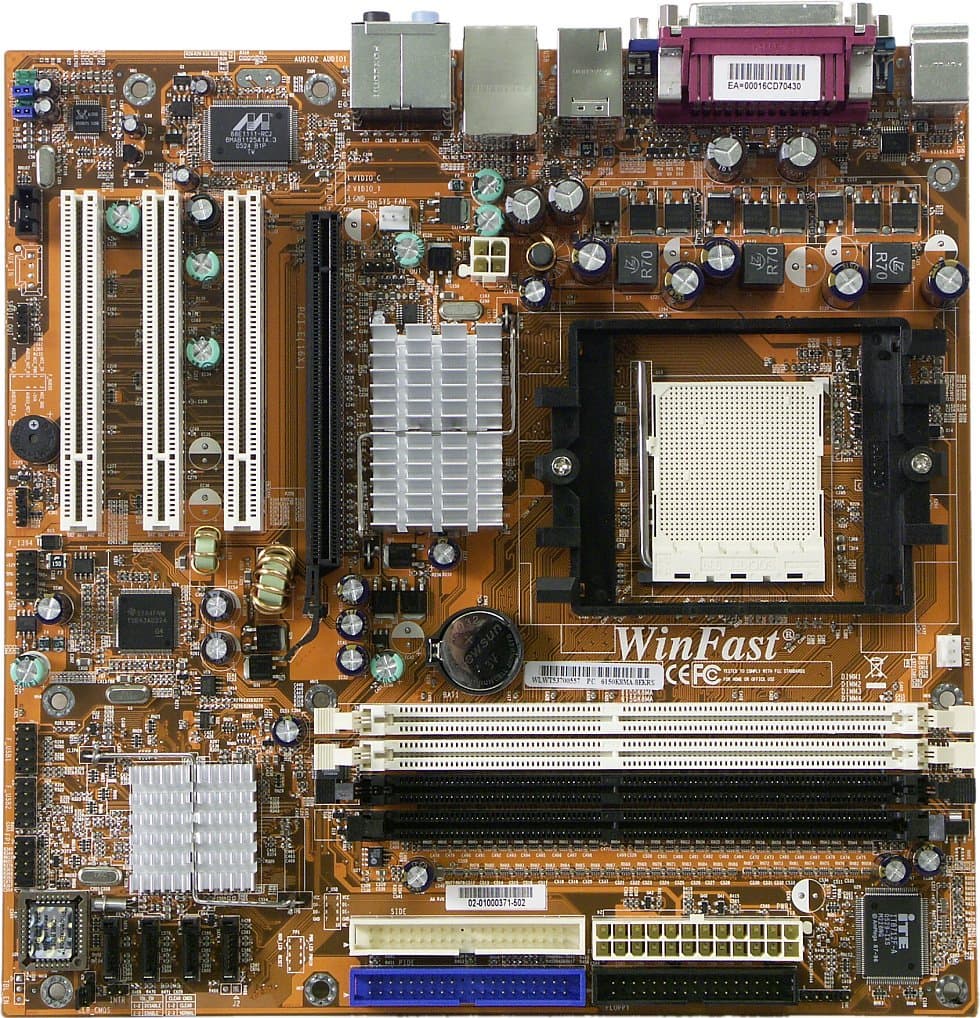

Разводка платы проста (благо дополнительных контроллеров на ней практически нет) и для модели формата microATX ее можно считать отличной. По большому же счету, высокий радиатор на северном мосту может препятствовать установке видеокарт с габаритными радиаторами на оборотной стороне, а расположение слота для графики слишком близко к разъемам модулей памяти вынудит вас испытывать неудобства при манипуляциях с этими модулями при установленной видеокарте. Единственная распаянная на плате перемычка расположена идеально, доступ к ней не будет затруднен даже после установки платы в тесный корпус. Краткое описание функциональности перемычек на текстолите присутствует, кроме того, там же приведены схемы разводки всех интерфейсных «штырьковых» разъемов, что является большой редкостью.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 5 конденсаторов по 3300 мкФ, 4 по 1500 мкФ и несколько менее емких, также на плате находится стабилизатор напряжения памяти (включающий несколько конденсаторов по 1000 мкФ). В критических цепях применены в основном электролитические конденсаторы от компаний OST (наличие которых особого восторга не вызывает) и United Chemi-Con. Плата 6150K8MA-8EKRS основана на PCB, предназначенной для целой серии моделей на базе чипсетов NVIDIA GeForce. Однако хотя в данном случае используется старший чипсет семейства, разведенные, но нераспаянные элементы на текстолите все же есть — это перемычка для защиты загрузочного блока BIOS от перезаписи (причем она не распаяна у всех моделей текущей ревизии) и дополнительный аудиовход (AUX-In). Размер платы — 244×244 мм (стандартный microATX), крепление к корпусу девятью винтами, все края платы жестко фиксированы.

Системный мониторинг (ITE IT8712F-A, по данным BIOS Setup)

  • Напряжение процессора, батарейки, +3,3, +5, +12 В и +5 В Standby;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех существующих процессоров AMD Sempron/Athlon 64/FX/X2);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR266/333/400; поддерживается двухканальный режим работы при симметричном заполнении слотов обоих каналов);
  • Слот PCIEx16 для видеоускорителей;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) на 4 устройства ATA133 — «чипсетные»;
  • 4 разъема SATA-II (Serial ATA II) на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 или 5;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения планки с портом FireWire;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения порта S/PDIF-Out на планке;
  • Разъем для подключения ТВ-выхода (S-Video) на планке;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения датчика открытия корпуса (Chassis Intrusion);
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов, а процессорный — с возможностью «продвинутой» автоматической регулировки частоты вращения).

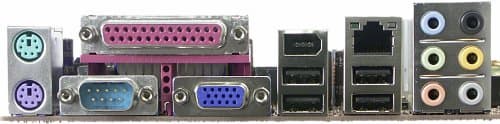

Задняя панель платы (слева направо, по блокам)

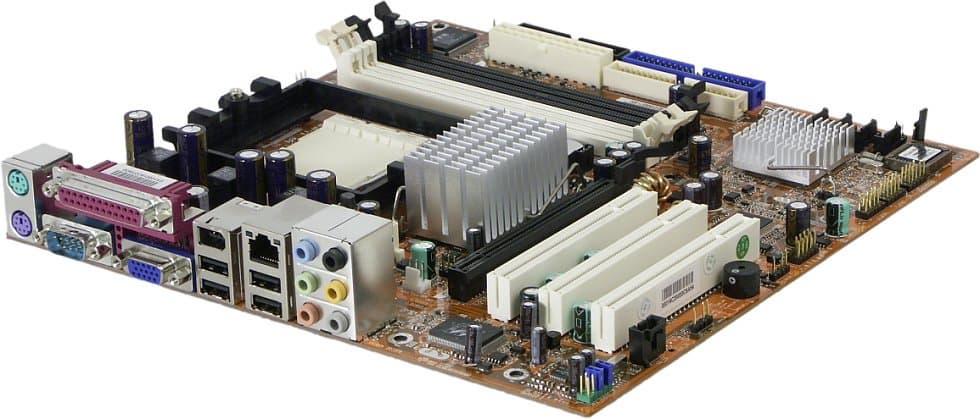

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, 1 COM-порт, 1 VGA;
  • 2 порта USB и 1 FireWire;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: стандартная коробка обычного дизайна марки WinFast;
  • Документация: плакат с краткой инструкцией по установке и настройке платы;
  • Кабели: 1 SATA (с переходником-разветвителем питания на 2 устройства), 1 ATA66 и шлейф для подключения дисковода;
  • Планка с разъемом ТВ-выхода (S-Video);
  • Заглушка на заднюю панель компьютера для вывода соответствующих разъемов;
  • Дискета с драйверами для чипсетного RAID-контроллера;
  • Компакт-диск с драйверами и фирменными утилитами Foxconn, а также пакетом Norton Internet Security 2005 (антивирус и брандмауэр).

Пакет Foxconn SuperUtilites представляет собой довольно типичный набор утилит: SuperStep (для разгона и мониторинга системных параметров), SuperLogo (замена графического логотипа, выводимого на экран при старте системы) и SuperUpdate (поиск последней версии BIOS для платы через интернет и прошивка загруженного образа).

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek ALC850, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
  • Сетевой, с поддержкой скоростей 10/100/1000 Мбит/с, на базе чипсета и PHY-контроллера Marvell 88E1111-RCJ;
  • FireWire, на базе контроллера Texas Instruments (TI) TSB43AB2AA, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,07, -0,65 Хорошо
Уровень шума, дБ (А): -81,6 Хорошо
Динамический диапазон, дБ (А): 81,6 Хорошо
Гармонические искажения, %: 0,038 Хорошо
Интермодуляционные искажения + шум, %: 0,056 Хорошо
Взаимопроникновение каналов, дБ: -84,6 Очень хорошо
Интермодуляции на 10 кГц, %: 0,182 Средне

Общая оценка: Хорошо (подробнее). Очень странно, что наконец-то появившаяся в чипсетах NVIDIA поддержка стандарта звука HDA не нашла применения на плате, которая вроде бы ориентирована на создание домашнего мультимедийного центра! Есть возможность вывода звука на 8 колонок, но без поддержки 24-битного звука и прочих преимуществ High Definition Audio. С учетом копеечной разницы в стоимости звуковых кодеков AC'97 и HDA (например, ALC850/ALC880), выбор инженеров Foxconn кажется просто необъяснимым.

Фирменные технологии и особенности

  • SuperBoot — ускорение загрузки ПК: запоминаются текущие параметры системы и при старте вместо инициализации устройств и выполнения самодиагностики управление фактически немедленно передается загрузчику ОС; при изменении конфигурации системы (и вообще любой ошибке загрузки) происходит автоматическое выполнение POST с запоминанием новых параметров;
  • SuperRecovery — создание резервной копии данных в скрытой области жесткого диска и последующее восстановление этих данных.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии Award WorkstationBIOS от PhoenixВозможность отключения специфических функций процессора+K8 Cool'n'Quiet, SSE/SSE2
Настройки таймингов памяти+CAS Latency, RAS to CAS Delay, Min RAS Active Time, Row Precharge Time
Выбор частоты работы памяти+Auto, DDR200, DDR266, DDR333, DDR400 (реально задается множитель относительно HTT)
Настройка работы шин HT+частота (Auto, 200, 400, 600, 800, 1000 МГц) для обеих шин и разрядность (8 или 16 бит для шины от северного моста до процессора и 4, 8 или 16 бит для шины от северного моста до южного)
Возможность задания частоты для периферийных шин+PCI-E(PCI×3) = 100—145 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от ×4, с целым шагом
Изменение напряжения ядра процессора+0,825—1,550 В с шагом 0,025 В; дополнительно до +0,14 В с шагом 0,02 В
Изменение напряжения памяти+2,5—2,85 В с шагом 0,05 В

Использовалась версия BIOS от 16.09.05, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Имеется функция загрузочного меню, позволяющая быстро выбрать устройство для загрузки при старте системы без необходимости вносить изменения в BIOS Setup.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • Внешнее видео: ATI Radeon X800 XT, 256 МБ DDR
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

В самое ближайшее время вы сможете прочитать статью с описанием общей функциональности чипсетов NVIDIA серии GeForce 6000, а пока мы представляем вам традиционное экспресс-сравнение результатов исследованной платы и других моделей того же класса. В данном случае мы сочли возможным ограничиться приведением результатов всего одной платы, причем на другом чипсете (SiS756), так как производительность решений под AMD64 от чипсета не зависит (точнее, зависит лишь скорость работы периферии и, возможно, видеокарты).

Тест ASRock 939S56-M (SiS756), внешнее видео Foxconn 6150K8MA-8EKRS (NVIDIA GeForce 6150), внешнее видео Foxconn 6150K8MA-8EKRS, интегрированная графика
Архивирование в 7-Zip, мин:сек 7:32 7:38 7:42
Кодирование MPEG4 (XviD), мин:сек 5:09 5:09 5:09
Unreal Tournament 2004 (Low@640x480), fps 84,5 85,0 50,8
Unreal Tournament 2004 (Highest@1600x1200), fps 78,9 77,1 10,9
Doom3 (Low@640x480), fps 127,6 111,8 21,7
Doom3 (Highest@1600x1200), fps 59,8 59,4 4,3

В целом скорость Foxconn 6150K8MA-8EKRS находится на нормальном уровне, лишь в некоторых режимах игр наблюдается падение результатов, что было характерно и для плат на nForce4. Отметим, что хотя исследованная плата (в текущей прошивке BIOS) не позволяет явно задавать важный для быстродействия параметр DRAM Timing, в нашем исследовании его значение автоматически выставлялось в 1T; о режиме работы памяти выводится подробная информация при загрузке. Еще раз повторим, что подробное исследование производительности и функциональности чипсетов NVIDIA GeForce 6000 будет вскоре выполнено в отдельной статье.

Итого: модель очень интересна благодаря чипсету, на котором она основана, но инженеры Foxconn не сумели сделать ничего такого, чтобы именно эта плата заслужила внимание покупателей. Разве что решающим фактором окажется ее невысокая цена, но, впрочем, достоверной информации на этот счет на момент выхода статьи еще не было. В целом модель среднего уровня по функциональности, среднего же (=нормального) по скорости и бюджетного — по комплектации. Мы полагаем, что заинтересовавшиеся чипсетом NVIDIA GeForce 6000 смогут подобрать себе более интересный, хотя, возможно, и менее дешевый продукт.

Эта модель на сайте производителя (русское зеркало)


Плата предоставлена на тестирование производителем
