ASRock 939S56-M — системная плата на базе чипсета SiS756


  • Чипсет SiS756 (применен северный мост SiS756 и южный SiS965L)

Достаточно давно в нашей лаборатории не появлялись системные платы от компании ASRock. И вот сегодня у нас есть возможность протестировать очередную бюджетную модель этого производителя. ASRock 939S56-M оснащена чипсетом от компании SiS под названием SiS756, и этот факт уже говорит о том, что конечная цена продукта должна быть невысокой. Сразу стоит сказать, что в отличие от уже протестированных нами ранее ASRock K8 Combo-Z и ASRock K8Upgrade-760GX данная плата не отличается никакими оригинальными технологиями и дизайнерскими решениями, это просто «рабочая лошадка», рассчитанная на массового потребителя. Складывается впечатление, что целью разработчиков было создать как можно более дешевую, но при этом современную плату, и Socket 939 в сочетании с PCI Express должны заинтересовать большинство обычных домашних пользователей. В то же время, возможности 939S56-M по подключению периферии буквально пронизаны минимализмом: применен самый скромный (из современных у SiS) южный мост, его возможностями плата и ограничена. Дополнительно распаяны лишь дешевые контроллеры физического уровня от Realtek для сетевого и звукового контроллеров южного моста, правда, звуковой кодек 8-, а не 6-канальный. Аналогично, количество слотов расширения и периферийных разъемов тоже не поражает воображение: 2 слота PCI, один PCIEx1 и всего два порта SATA — это по нынешним меркам все-таки маловато. Впрочем, разъемов под память 4, а не 2; для многих это важно.

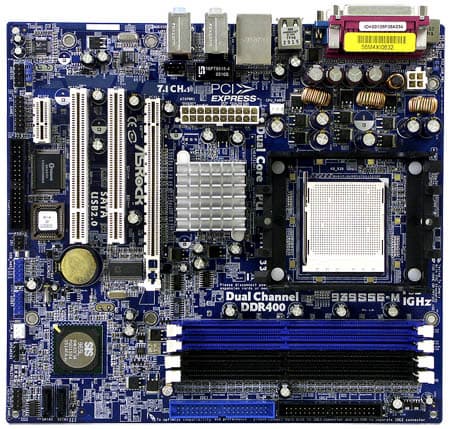

Из всего вышесказанного естественно следует, что разводка модели довольно удобна, несмотря на миниатюрный размер платы, соответствующий стандарту microATX. У обычных полноразмерных моделей расположение разъема для подключения флоппи-дисковода около нижнего (левого на фотографии) края может затруднить это подключение в высоких корпусах типа tower, однако в данном случае длины шлейфа заведомо будет достаточно. Впрочем, совсем уж без недостатков не обошлось: мы бы выделили относительно высокий радиатор на северном мосту чипсета, который настолько прижат к процессорному сокету, что будет мешать установке кулера, а установку кулеров с расширяющимся от основания радиатором может сделать и вовсе невозможной. Дополнительно отметим расположение обоих разъемов питания на плате около задней панели, вследствие чего их кабели будут нависать над процессорным кулером. Доступ к одной из имеющихся перемычек затруднен при установке платы в корпус, краткое описание функциональности перемычек на текстолите отсутствует, но зато там нашлось место для советов и напутствий пользователю :)

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 4 по 1200 мкФ, также на плате находится стабилизатор напряжения памяти (включающий 6 конденсаторов по 1000 мкФ). В критических цепях применены в основном электролитические конденсаторы от компаний OST (наличие которых особого восторга не вызывает) и United Chemi-Con. На плате нет разведенных, но не распаянных элементов, что вполне естественно, так как 939S56-M — это пока единственная модель компании ASRock под Socket 939 на чипсете SiS756. Размер платы — 244х224 мм (чуть меньше стандартного microATX), крепление к корпусу шестью винтами, край платы слегка провисает.

Системный мониторинг (Winbond W83697HF, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5, +12 В;
  • Частота вращения 2 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, заявлена поддержка всех существующих процессоров AMD Sempron/Athlon 64/FX/X2);
  • 4 разъема под DDR SDRAM DIMM (до 4ГБ DDR266/333/400; поддерживается двухканальный режим работы при симметричном заполнении слотов обоих каналов);
  • Слот PCIEx16 для видеоускорителей (с поддержкой карт на базе ATI Radeon X300/SE могут быть проблемы, список проверенных моделей приведен на сайте компании);
  • Слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.1 (20 контактов) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 2 разъема IDE (Parallel ATA) — оба «чипсетные», с возможностью подключения до 4 устройств ATA133;
  • 2 разъема SATA150 (Serial ATA) — оба «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0 и 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения Game-порта на планке;
  • Разъем для подключения стандартного IrDA-модуля;
  • 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов).

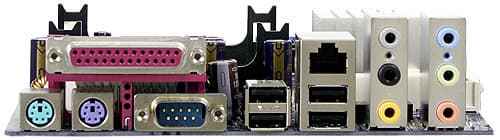

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры, 1 LPT и 1 COM-порт;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: небольшая коробка стандартного для ASRock дизайна;
  • Документация: краткое руководство пользователя материнской платы на семи языках, плакат с краткой инструкцией по установке SATA HDD;
  • Кабели: 1 SATA (с переходником питания), 1 ATA 66/100/133 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель компьютера для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и утилитами, а также скромным по функциональности антивирусом PC-cillin 2004.

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek ALC850, с возможностью подключения аудиосистем 7.1 и разъемом для подключения фронтальных аудиовходов/выходов;
  • Сетевой, с поддержкой скоростей 10/100 Мбит/с, на базе чипсета и PHY-контроллера Realtek RTL8201CL (PHY).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,07, -0,61 Хорошо
Уровень шума, дБ (А): -83,0 Хорошо
Динамический диапазон, дБ (А): 82,9 Хорошо
Гармонические искажения, %: 0,039 Хорошо
Интермодуляционные искажения + шум, %: 0,068 Хорошо
Взаимопроникновение каналов, дБ: -79,9 Очень хорошо
Интермодуляции на 10 кГц, %: 0,152 Средне

Общая оценка: Хорошо (подробнее).

Фирменные технологии и особенности

  • U-COP (Universal CPU Overheating Protection) — ненужная в случае процессоров AMD64 защита от перегрева CPU (срабатывает не по термодатчику процессора, а по косвенным признакам);
  • BFG (Boot Failure Guard) — автоматическое восстановление последней работоспособной конфигурации BIOS при неудачном разгоне.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для включения пробуждения системы от устройств PS/2 и USB
Набор перемычек для включения параллельной работы аудиоразъемов на задней и передней панели
Из BIOS, основанного на версии 2.58 от AMIВозможность отключения специфических функций процессора+K8 Cool'n'Quiet
Настройки таймингов памяти+CAS Latency, RAS to CAS Delay, Min RAS Active Time, Row Precharge Time, MA (1T/2T) Timing, Burst Length, Bank Interleaving, Flexibility Option
Выбор частоты работы памяти+Auto, DDR266, DDR333, DDR400 (реально задается множитель относительно HTT)
Настройка работы шины HT+частота (Auto, 200 МГц, 800 МГц, 1000 МГц) и разрядность (8 или 16 бит)
Возможность задания частоты для периферийных шин+PCI-E(PCIx3) = Sync (увеличивать пропорционально частоте HTT) или зафиксировать на частоте 70—150 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам-
Изменение частоты FSB+140—300 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+от x8, с целым шагом
Изменение напряжения ядра процессора+0,800—1,550 В с шагом 0,025 В
Изменение напряжения памяти+Auto, Low, Normal, High

Использовалась версия BIOS 1.00; в более поздних, присутствовавших на момент тестирования, лишь добавлялись микрокоды новых процессоров. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 4000+
  • Память: 2 модуля Corsair XMS3200 TwinX (DDR400, 2-2-2-5)
  • Жесткий диск: Samsung SP1213C (SATA, 7200 об/мин, буфер 8 МБ)
  • Видеокарта: ATI Radeon X800 XT, 256 МБ DDR
  • БП: FSP AX500-A
  • ОС: Windows XP SP2

Так как ASRock 939S56-M — первая модель на SiS756, попавшая к нам на тестирование, то сравнить ее результаты с другими представителями чипсета не представляется возможным. Но поскольку мы хорошо помним, что производительность плат под AMD64 от чипсета не зависит (точнее, зависит лишь скорость работы периферии и, возможно, видеокарты), то мы смело сравниваем сегодняшнюю бюджетную модель и топовую плату ECS KN1 Extreme на nForce4 Ultra.

Тест ECS KN1 Extreme (NVIDIA nForce4 Ultra) ASRock 939S56-M (SiS756)
Архивирование в 7-Zip, мин:сек 7:32 7:32
Архивирование в WinRAR, мин:сек 2:09 2:08
Кодирование MPEG4 (XviD), мин:сек 5:06 5:09
Обработка изображений в Photoshop, мин:сек 31:08 32:32
Unreal Tournament 2004 (Low@640x480), fps 86,1 84,5
Unreal Tournament 2004 (Highest@1600x1200), fps 81,2 78,9
Doom3 (Low@640x480), fps 116,6 127,6
Doom3 (Highest@1600x1200), fps 59,8 59,8
FarCry (Low@640x480), fps 178,6 183,8

Как видите, две платы на совершенно разных чипсетах показали исключительно близкие результаты в 2D. С учетом того, что плата ASRock позволяет явно выбрать режим DRAM Timing и задать все основные тайминги памяти в BIOS Setup, этого и следовало ожидать. При работе с трехмерной графикой, как мы отмечали ранее, чипсеты nForce4 демонстрируют некоторые странности, но все равно в данном случае результаты оказались похожи. Немного «поигравшись» с дополнительными параметрами работы с памятью (перечисленными в таблице выше), мы отметили резкое падение скорости при отключении Bank Interleaving и включении Flexibility Option (смысл этой настройки мы полностью так и не уловили), а изменение Burst Length на результатах никак не сказалось. Отметим, что это экспресс-тестирование мы проводили только в синтетическом (предельном) тесте RMMA, так что реальные приложения могут реагировать несколько иначе.

Подводя итог, плата ASRock 939S56-M показала себя быстрой моделью с некоторыми современными возможностями, очень скромной общей функциональностью и комплектацией, но зато и продаваемой по экстремально низкой цене. Нет ни малейших сомнений, что этот продукт будет пользоваться большим спросом.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
