ECS KN1 Extreme — системная плата на базе чипсета NVIDIA nForce4 Ultra


Данная модель продолжает линейку топовых продуктов серии Extreme от ECS. Хотя скорость всех чипсетов под AMD64 примерно одинакова, выбранный для KN1 Extreme чипсет NVIDIA nForce4 Ultra — один из самых функциональных на рынке, ну а роскошная комплектация модели делает ее весьма интересным вариантом для покупки.

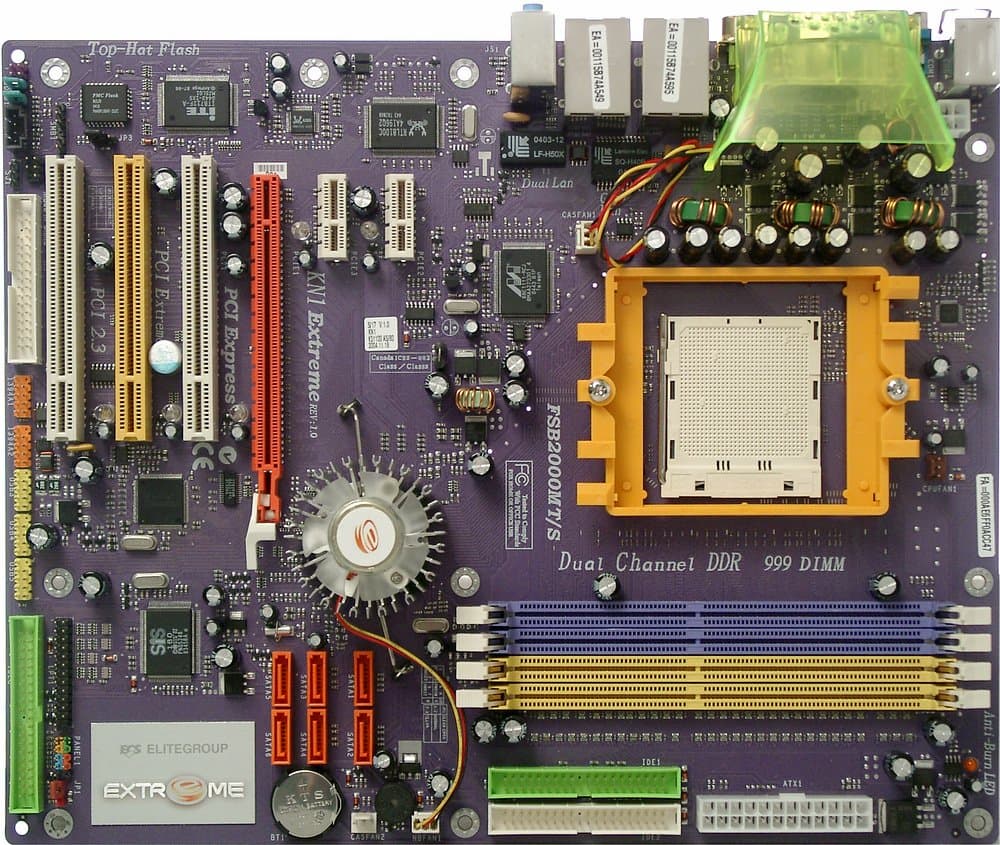

Дизайн платы довольно необычен: на единственном чипе nForce4 установлен высокий радиатор с вентилятором, так что графический слот PCIEx16 сдвинут ближе к краю платы, а место около процессорного сокета занимают короткие слоты PCIEx1. Вокруг процессорного сокета и слотов DIMM много свободного места, что позволяет с удобством устанавливать процессор, его кулер и модули памяти. К 4-контактному разъему питания не очень удобно подключать кабель, так как этот разъем расположен почти впритык к воздуховоду, призванному улучшить охлаждение процессорного стабилизатора напряжения. Вообще, применение для этой цели воздуховода с вентилятором вместо напрашивающихся радиаторов на полевые транзисторы в цепи питания кажется нам совершенно неоправданным, так как будет лишь увеличивать уровень шума, а тепловой эффект весьма сомнителен. Слот FDD расположен с краю платы, что очень удобно, если он вам не нужен или нужен лишь изредка, при открытом корпусе, а иначе кабель от него будет тянуться через весь корпус, а в некоторых высоких моделях он и вовсе не дотянется до 3-дюймового отсека. Также отметим, что два разъема SATA расположены слишком близко к слоту PCIEx16 (будет трудно манипулировать кабелями при установленной видеокарте), а кабель от CD-привода до разъема CD-In (если он вам вообще нужен, ведь есть возможность получать звук с CD по IDE-кабелю) будет тянуться через весь корпус. Доступ к имеющимся перемычкам не затруднен даже при установке платы в корпус, краткое описание их функциональности приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 4 конденсатора по 1500 мкФ и 8 по 1800 мкФ. Также на плате находятся стабилизаторы напряжения шины PCIEx16 (включающий 4 конденсатора по 1000 мкФ) и памяти (7 по 1000 мкФ). Наличие напряжения на слотах памяти индицируется светодиодом (категорически не рекомендуется вынимать/устанавливать модули, пока он горит). Модели серии Extreme уникальны в том числе и по разводке в ряду плат ECS, так что неудивительно отсутствие на KN1 Extreme разведенных, но не распаянных элементов. Размер платы — 305х245 мм (полноразмерный ATX, крепление к корпусу девятью винтами, все края платы жестко фиксированы). Для осуществления системного мониторинга используются возможности микросхемы ITE IT8712F-A. Контролируются:

  • напряжения процессора, памяти, шины HT, чипсета, батарейки, +3,3, +5 и +12 В,;
  • частота вращения 4 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 939, поддержка всех современных процессоров);
  • 4 разъема под DDR SDRAM DIMM (до 4 ГБ DDR200/266/333/400, поддерживается двухканальный режим работы);
  • Слот PCI Express x16 (с защелкой) для видеокарт;
  • 2 слота PCI Express x1;
  • 3 слота PCI (слот желтого цвета обеспечивает улучшенное качество сигнала и предназначен для установки особо чувствительных к помехам карт расширения, вроде ТВ-тюнеров и пр.);
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные современные комплектующие, вроде топовых PCIE-видеокарт) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 3 разъема IDE (Parallel ATA) — два из них «чипсетные» (на 4 устройства ATA133), подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 или 0+1 с четырьмя «чипсетными» же дисками SATA; еще один функционирует за счет дополнительного контроллера, подключаемые к нему диски (2 ATA133) можно объединить в RAID-массив уровней 0, 1 или 0+1 с двумя дисками SATA (подключаемыми к этому же контроллеру);
  • 6 разъемов SATA (Serial ATA) — 4 из них «чипсетные», с поддержкой скоростей до 3 Гбит/с (SATA II), подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 или 0+1 с четырьмя «чипсетными» же дисками ATA133; еще 2 функционируют за счет дополнительного контроллера и позволяют объединить подключаемые диски в RAID-массив уровней 0, 1 или 0+1 с двумя дисками ATA133 (подключаемыми к этому же контроллеру);
  • 3 разъема для подключения планок на 6 дополнительных портов USB (2.0);
  • 2 разъема для подключения планок на 2 дополнительных порта FireWire;
  • Разъем для подключения планки с параллельным портом;
  • Разъем для подключения стандартного IrDA-модуля;
  • Разъем для подключения SMBus-устройств;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • 4 разъема для подключения вентиляторов (все с возможностью контроля количества оборотов).

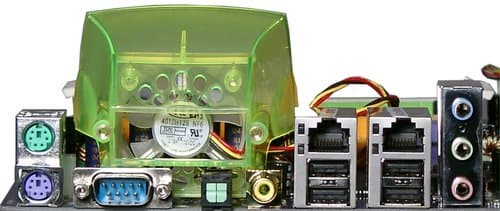

Задняя панель платы (слева направо, по блокам)

  • Порты PS/2 для мыши и клавиатуры;
  • 1 COM-порт, 2 S/PDIF-Out типов Toslink и Coaxial;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 2 порта USB и 1 RJ-45 (Fast Ethernet);
  • 3 аудиоразъема (Line-In, Line-Out, Mic).

Комплект поставки

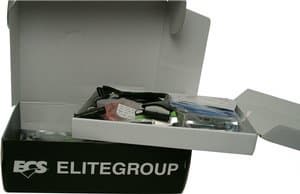

  • Большая коробка в стильной «суперобложке»;
  • Документация: руководство пользователя материнской платы на английском языке и очень краткий иллюстрированный плакат с описанием процесса подключения адаптера беспроводной радиосвязи;
  • Кабели:
    • 2 ATA66/100/133 и шлейф для подключения дисковода, которые убраны в черный кембрик для улучшения вентиляции в корпусе, а также снабжены петельками на разъемах для облегчения отсоединения от накопителей;


    • 4 Serial ATA (с переходником-разветвителем питания на два SATA-устройства);
    • 1 cетевой (UTP) длиной 2 метра;

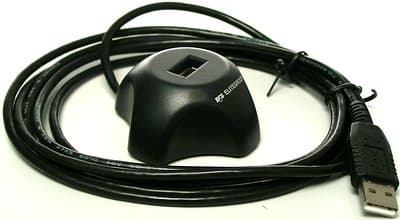

  • Удлинитель USB длиной около 2 метров с изящным настольным завершением;

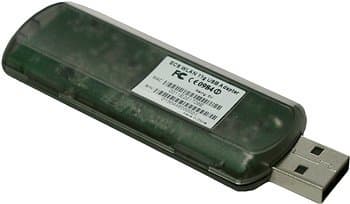

  • Выполненный в виде USB-брелока модуль беспроводной радиосвязи стандарта Wi-Fi (802.11g)


  • Планка на заднюю панель компьютера с портом LPT;
  • Планка на заднюю панель компьютера с 2 портами USB и 2 FireWire (6-контактный + 4-контактный);


  • Заглушка в 3-дюймовый отсек передней панели, которую можно использовать для вывода разъемов USB и FireWire вместо планки на заднюю панель (единый блок разъемов крепится тремя винтами к любому из этих модулей);


  • Заглушка на заднюю панель платы для вывода соответствующих разъемов, но очевидно несовпадающая с количеством и расположением этих разъемов на KN1 Extreme!
  • 2 компакт-диска с программным обеспечением:
    • необходимые для работы платы драйверы;
    • Adobe Acrobat Reader;
    • Award Flash Memory и WinFlash Utility (утилиты для прошивки BIOS из DOS/Windows);
    • I'm InTouch (программа для удаленного контроля и управления компьютером);
    • MediaRing Talk (приложение для использования голосового модема для телефонии);
    • WinCinema WinDVD Creator Plus (программа для захвата и редактирования видео, его подготовки к записи на DVD);
    • WinCinema WinDVD (мощный проигрыватель DVD, а также некоторых других видов мультимедийной информации);
    • WinCinema WinRIP (программа для записи, хранения и организации MP3-коллекций);
    • Pro Magic Plus (программа для сохранения образа диска и его последующего восстановления);
    • DPU (Data Process Utility — приложение для контроля доступа к отдельным файлам и их защиты от изменений и удаления);
    • ShowShifter (мультимедийный проигрыватель, включающий возможность показа картинки с ТВ-тюнера);
    • NVIDIA nTune (утилита для мониторинга состояния системы и изменения некоторых системных параметров «на лету»).

Комплект поставки впечатляет, хотя и заметно, что присланный нам экземпляр «собирался в дорогу» в последний момент: драйвера записаны на отдельную болванку CD-R, в документации указан иной комплектный набор, приложенная заглушка для вывода интерфейсных разъемов материнской платы на заднюю панель компьютера не подходит для этой модели. Что ж, это нормальная ситуация для платы, еще не поставляющейся официально, так что не будем слишком строги. К сожалению, на момент подготовки этого обзора мы не знали розничных цен на KN1 Extreme, но в любом случае за комплектацию этот продукт ECS удостаивается награды нашего сайта Excellent Package:

Отметим, что как минимум в некоторых поставках платы на российский рынок комплектация куда скромнее, не включает модуль беспроводной связи и, возможно, что-то еще. Так что будьте внимательны при покупке!

Интегрированные контроллеры

  • Звуковой, на базе AC'97-кодека Realtek (Avance Logic) ALC655, с возможностью подключения аудиосистем 5.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемами S/PDIF-Out типов Coaxial и Toslink;
  • 2 сетевых: PHY-контроллер Marvell 88E1111-RCJ для интегрированного в чипсет MAC-контроллера Gigabit Ethernet (с функцией Active Armor, см. подробнее в описании чипсета), а также отдельная микросхемы Realtek RTL8100С, с поддержкой 10/100 Мбит/с Base-T (Fast Ethernet);
  • ATA133/SATA RAID, на базе микросхемы SiS180, с поддержкой RAID уровней 0, 1 и 0+1, 2 разъемами SATA и одним разъемом ATA133;
  • FireWire, на базе микросхемы Texas Instruments TSB43AB22A, с поддержкой 2 портов.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.20, -0.42Хорошо
Уровень шума, дБ (А): -83.8Хорошо
Динамический диапазон, дБ (А): 84.0Хорошо
Гармонические искажения, %: 0.035Хорошо
Интермодуляционные искажения, %: 0.052Хорошо
Взаимопроникновение каналов, дБ: -83.2Очень хорошо
Интермодуляции на 10 кГц, %: 0.198Средне

Общая оценка: Хорошо (подробнее). Добротные результаты, вполне удовлетворительные для обычного домашнего компьютера, причем выходы S/PDIF позволяют применять эту материнскую плату и для более серьезных целей. Однако отметим, что на сегодняшний день конкурирующие решения уже предлагают интегрированный звук 7.1 High Definition Audio (с поддержкой 24-битного вывода и пр.), так что даже для своего класса это далеко не топовое решение.

Фирменные технологии

  • Q-Boot (вызов меню для выбора загрузочного устройства без необходимости менять этот параметр в BIOS Setup);
  • Dr. LED (набор светодиодов возле слотов PCI, которые образуют цепочку загорающихся по очереди огоньков. По заявлению ECS, служат для индикации исправности PCI-слотов, но в действительности являют собой раздражающую (ибо Dr. LED не отключается) иллюминацию).

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для защиты BIOS от записи
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS latency, Min RAS active time, RAS to CAS delay, Row precharge time
Выбор частоты работы памяти+DDR200, DDR266, DDR333, DDR400
Настройка работы шины HT+частота (200, 400, 600, 800, 1000 МГц) и разрядность (8 или 16 бит для каждого из направлений)
Настройка работы шины PCI-E+Maximum TLP payload size
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин PCI-E и PCI-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+200—250 МГц с шагом 0,5—2 МГц
Изменение коэффициента умножения процессора+x4—x12
Изменение напряжения ядра процессора+Normal, до +0,375 В с шагом 0,025 В
Изменение напряжения памяти+Auto, 2,55—3,11 В с шагом 0,08 В
Изменение напряжения чипсета-
Изменение напряжения шины HT-
Изменение напряжения шины PCI-E-

Использовалась версия BIOS 1.0c, как единственная доступная на время проведения тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Имеется функция загрузочного меню, позволяющая быстро выбрать устройство для загрузки, не изменяя настроек BIOS.

Производительность

Это первая исследованная нами плата на чипсете nForce4, так что мы не можем сделать никаких выводов о ее скорости (как представителя чипсета) по результатам этого тестирования. Тем не менее, большой опыт исследования моделей под Athlon 64/FX дает нам право уверенно заявить, что поскольку плата стартовала с минимальными таймингами, то уровень ее производительности будет в точности совпадать с таковым для всех прочих моделей соответствующего сокета. Наше будущее сравнение позволит вам воочию в этом убедиться. Пока же можем заметить, что тайминги, недоступные для изменения в BIOS Setup, плата тоже выставляет оптимальным образом, поэтому в очном сравнении она опередила пару инженерных образцов на других чипсетах.
