Корпус Cougar Evolution (Ascot 6GR1)

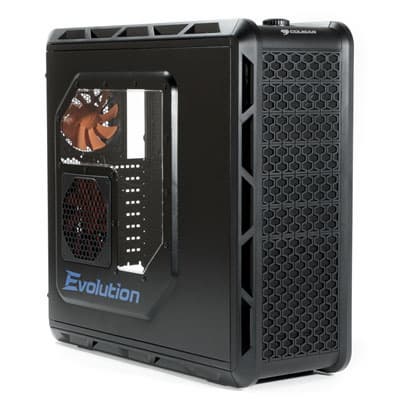

Корпус Cougar Evolution (Ascot 6GR1), внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Продукция компании HEC до сих пор не очень хорошо известна в нашей стране, несмотря на то, что присутствует в продаже она весьма давно. Порядка семи лет назад корпуса производства HEC в комплекте с блоками питания того же производителя появились в России под торговой маркой Ascot, которая изначально имела некоторое отношение к компании ASUS, но потом уже представлялась одной из российских компаний. Также иногда продукция HEC попадала в российские магазины под маркой Compucase — именно так называлось европейское торговое представительство HEC, расположенное в Германии. По сути, Compucase — это марка корпусов HEC для Европы, причем именно корпусов, так как блоки питания продавались только под маркой HEC. Отметим, что HEC — это одна из немногих компаний, не только продающая, но и имеющая полный производственный цикл данных компонентов.

В 2007 году была создана компания Cougar, в задачу которой входит продвижение по всему миру продукции под одноименным брендом, произведенной на мощностях HEC. Можно считать Cougar розничным подразделением HEC. В России же корпуса Cougar продаются под сдвоенной торговой маркой Cougar/Ascot. Впрочем, под брендом Ascot можно встретить и корпуса, не входящие в линейку Cougar. С блоками питания все несколько проще — они продаются только под брендом Cougar.

Перейдем к рассматриваемому корпусу и начнем с информационной поддержки.

На упаковке обозначен адрес ascot.ru, посещение которого пока что свидетельствует об одном: торговая марка Ascot еще только набирает обороты — на сайте есть упоминание лишь о десятке корпусов (правда, еще четыре значатся в архивных). К тому же половина из них имеет другое торговое наименование — Cougar, и ссылки на информацию по ним (включая и наш корпус) ведут на англоязычные страницы сайта cougar-world.de.

Разобраться, где заканчивается Cougar и где начинается Ascot, тем более трудно, что к нам корпус поступил в двойной упаковке: на первой коробке были эмблемы как Ascot, так и Cougar (плюс ссылка на ascot.ru), а на второй, внутренней, упоминания Ascot уже не было вовсе, да и ссылка была уже на cougar-world.com… Более того: и на самом корпусе есть лишь эмблема Cougar в виде силуэта хищной кошки-пумы.

Но всё это скорее относится к маркетинговой политике, нас же больше интересуют другие подробности, а потому перейдем к описанию корпуса Cougar Evolution (Ascot 6GR1).

Корпус Cougar Evolution (Ascot 6GR1), упаковка

В двойной упаковке корпуса предусмотрены прорези для захвата руками. Внешняя коробка, кроме логотипов, никакой информации не содержит, а внутренняя оформлена более щедро: схематичные изображения, нанесенные черной краской, вполне позволяют оценить и внешний вид корпуса, и особенности его внутреннего устройства.

В комплекте есть листовка, которая содержит сведения по комплектации и особенностям корпуса, а также инструкции по сборке, сопровождаемые иллюстрациями. Текст листовки написан на русском языке, инструкции очень подробные, картинки вполне разборчивые — конечно, всё это мелочь, но из разряда приятных.

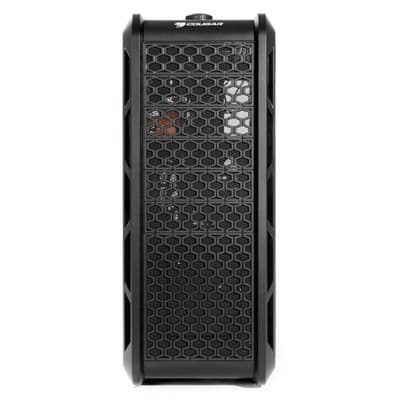

Корпус Cougar Evolution (Ascot 6GR1), вид спереди

Внешний вид корпуса поначалу кажется простоватым — возможно, из-за отсутствия ярких пятен и крупных выступающих элементов. Немного приглядевшись, начинаешь понимать, что простота эта кажущаяся: сначала замечаешь выступающие ребра по краям лицевой панели, которые продолжаются на верхней и даже нижней плоскостях корпуса. Затем обращаешь внимание на необычный узор вентиляционных решеток лицевой и верхней панелей, выполненный в виде крупных шестигранников, напоминающих пчелиные соты, а также на скругления в верхней и нижней частях передней панели, придающие ей некоторую объемность. Причем передняя решетка сделана так, что установленные заглушки 5-дюймовых слотов почти не выделяются.

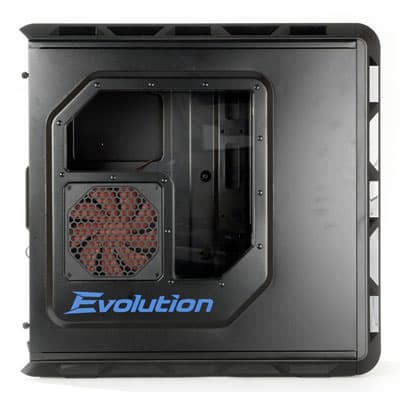

Корпус Cougar Evolution (Ascot 6GR1), вид слева

Еще один элемент встречался нам в одном из недавних обзоров — регулятор контроллера вентиляторов, выступающий из плоскости верхней панели в передней ее части, что с точки зрения эргономики является вполне разумным решением как при напольном, так и при настольном размещении корпуса. Но в данном случае регулятор не выглядит инородным элементом: высота его невелика и практически равна высоте боковых ребер панели. Левая боковая панель имеет прозрачное окно сложной формы, обрамляющее имеющийся на этой панели вентилятор.

Цвет корпуса — полностью черный (исключая разве что серебристый логотип Cougar спереди и синее название модели на левом боку), о других вариантах расцветки не сообщается.

Компоновка

Производитель относит корпус Cougar Evolution (Ascot 6GR1) к Full Tower, однако не очень понятно, на чем основано такое заявление: максимальный размер системных плат ограничен ATX, к тому же заглушек для плат расширения всего 8 — т. е. даже не XL-ATX. Единственным намеком на Full Tower могут быть шесть слотов для 5,25-дюймовых устройств с выходом на переднюю панель, однако мы всё же отнесли бы корпус к miditower.

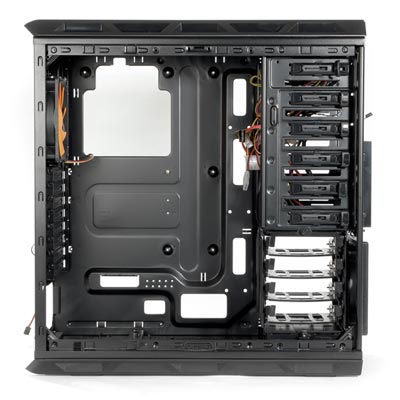

Корпус Cougar Evolution (Ascot 6GR1), шасси, вид слева

По нынешним меркам, блок питания располагается вполне стандартно: в нижней части шасси. Корпус поставляется без БП, информации о других вариантах поставки производитель не приводит.

Большое количество слотов для 5-дюймовых устройств ограничило возможность установки жестких дисков: в съемной поперечной корзине есть места всего для четырех 2,5- или 3,5-дюймовых накопителей.

Однако не спешите упрекать разработчиков в малом количестве посадочных мест для дисков: на верхней панели имеется док-станция для быстрого подключения SATA-накопителей, закрытая квадратной подпружиненной шторкой с эмблемой Cougar.

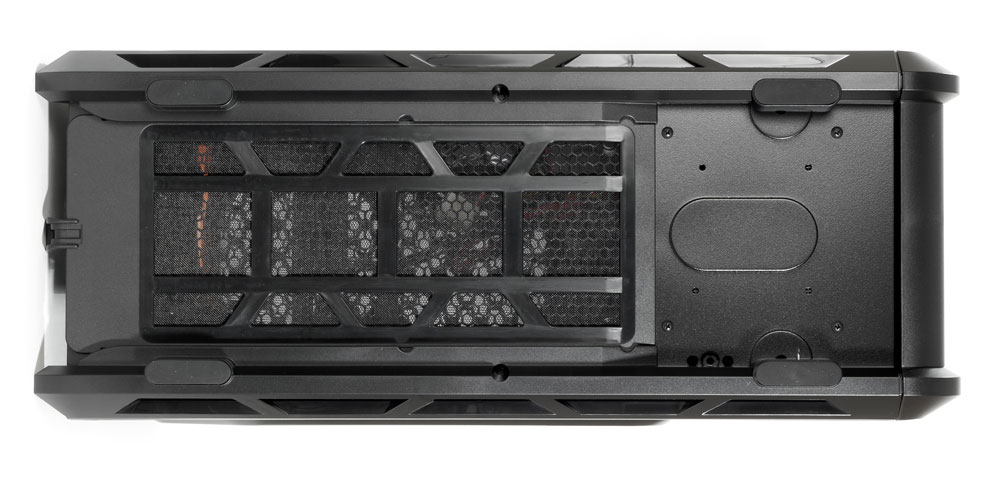

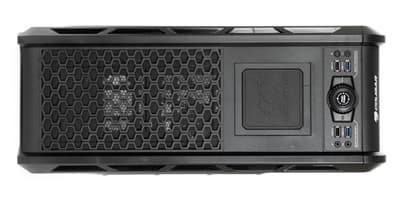

Корпус Cougar Evolution (Ascot 6GR1), вид сверху

Можно установить и одно 3,5-дюймовое устройство с выходом на лицевую панель, для чего в комплекте есть монтажная рамка-переходник с заглушкой, имеющей соответствующую прорезь. Конечно, в ней можно разместить и HDD того же типоразмера; при этом заглушку с прорезью можно удалить с рамки.

Максимальная длина видеокарт в спецификации указана как 305 мм, наш замер показал примерно ту же величину — 309 мм (с учетом разъема дополнительного питания, если он расположен в торце). К сожалению, значение весьма средненькое для корпусов, позиционируемых как игровые.

Конструкция

Размеры корпуса, включая выступающие элементы и ножки — 514×223×523 мм (В×Ш×Г), вес — 8,8 кг (в двойной упаковке — 11,4 кг).

В конструкции использована сталь разной толщины: для боковых стенок и каркаса шасси — 0,7 мм, для некоторых других элементов, включая подложку системной платы и корзину для дисков — около 0,5 мм. Однако наличие штампованных элементов (выступов, дополнительных ребер) позволило сделать достаточно жесткими даже эти части корпуса.

Корпус Cougar Evolution (Ascot 6GR1), шасси, вид справа

Обе боковые крышки снаружи имеют выступы; на левой крышке это позволит установить процессорный кулер несколько большего размера (до 180 мм высотой по данным производителя, наш замер показал даже 190 мм). На правой стенке выступ позволит не очень задумываться о тщательной укладке пучков кабелей за подложкой системной платы.

И эти выступы, и прямоугольная вальцовка по периметру сделали боковые стенки достаточно жесткими.

Ножки корпуса снабжены резиновыми вставками, повышающими их амортизирующую способность.

Передняя панель корпуса выполнены из прокрашенного по массе матового пластика, следы рук на котором заметны мало. В несколько меньшей степени это относится к наружным металлическим частям.

По краям лицевой и верхней панелей идут ряды пазов в виде трапеций, и внутри этих пазов пластик глянцевый. Что же, вполне разумное решение: с одной стороны, оно придает корпусу своеобразие, а с другой — глянец в пазах вряд ли будет «украшен» отпечатками пальцев.

Лицевая панель крепится шестью металлическими защелками с пружинящими лепестками. Сломать их сложно, поэтому смело можно помогать себе плоской отверткой, а браться рукой лучше за часть панели, выступающую вниз, за габариты шасси.

Вторая съемная пластиковая накладка закрывает верхнюю панель шасси. Зафиксирована она двумя винтами сзади, а крепится шестью пластиковыми защелками. Причем эти защелки направлены в разные стороны, и, чтобы их не сломать, лучше сначала присмотреться к ним изнутри.

На верхней накладке закреплена плата контроллера вентиляторов и разъемы док-станции, вместе с которыми она и снимается, а прочие органы управления и разъемы закреплены на шасси. Слева и справа от ручки регулятора размещены две пары портов USB (по одному USB 2.0 и USB 3.0 в каждой паре), зазор между разъемами составляет всего 8 мм, однако расположены они не в ряд, а один за другим, и подключить два широких USB-устройства можно без проблем, если только эти устройства не будут еще и очень толстыми. За USB-портами слева разместились аудиоразъемы, а справа — кнопка Reset (очень маленькая, случайно не нажмешь) и синий индикатор активности дисков.

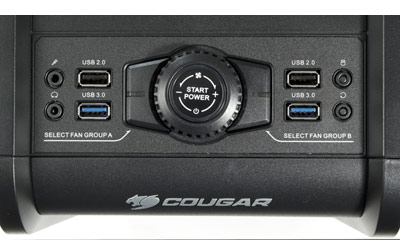

Корпус Cougar Evolution (Ascot 6GR1), панель управления

Кнопка включения совмещена с регулятором контроллера вентиляторов: нажатие на плоскую верхнюю часть ручки включает компьютер (при этом загорается встроенный синий светодиод), а поворотом ручки можно менять частоту вращения вентиляторов, но не всех сразу, а в двух разных группах — по числу каналов контроллера. Производитель рекомендует объединять вентиляторы по признаку «на вдув» и «на выдув», однако ничего не мешает выбрать свой вариант.

Выбор группы (канала) производится кнопками справа и слева от ручки регулятора, а к каждому из них можно подключить от одного (штатно) до трех (с использованием имеющихся в комплекте тройников) вентиляторов. В режиме регулировки подсветка регулятора меняет цвет на зеленый, а ее яркость возрастает с увеличением скорости вращения. «Крутилка» регулятора не имеет упоров в крайних положениях, а достижение минимальной или максимальной скоростей индицируется миганием подсветки. Через 8 секунд контроллер выходит из режима регулировки, запомнив установленное значение, и цвет подсветки вновь становится синим.

В нашем экземпляре в одном из каналов при регулировке на минимум вентилятор останавливался вовсе, а в другом все же вращался; трудно сказать, было ли так задумано, или это свойство именно нашего образца.

Несмотря на то, что ручка регулятора имеет небольшую высоту, наличие крупной насечки делает работу с ней весьма удобной. Единственное замечание — заметный люфт: ручка качается в поперечном направлении.

Подобное расположение разъемов и индикаторов явно рассчитано на то, что корпус будет расположен на полу, поскольку при настольном размещении сидящему рядом человеку будет удобно пользоваться только регулятором контроллера вентиляторов и совмещенной с ним кнопкой включения. Правда, если компьютер сильно задвинуть под стол, то будет не очень удобно пользоваться док-станцией: разъемы SATA в ней расположены ближе к лицевой панели, и установку дисков надо производить движением «от середины корпуса вперед», а руку с диском придется просунуть несколько дальше, чем хотелось бы. Но при любом варианте установки SATA-разъемов осталась бы опасность задеть подключенные к USB-портам устройства или даже случайно нажать кнопку Power. Вывод один: не надо прятать компьютер в разные укромные места.

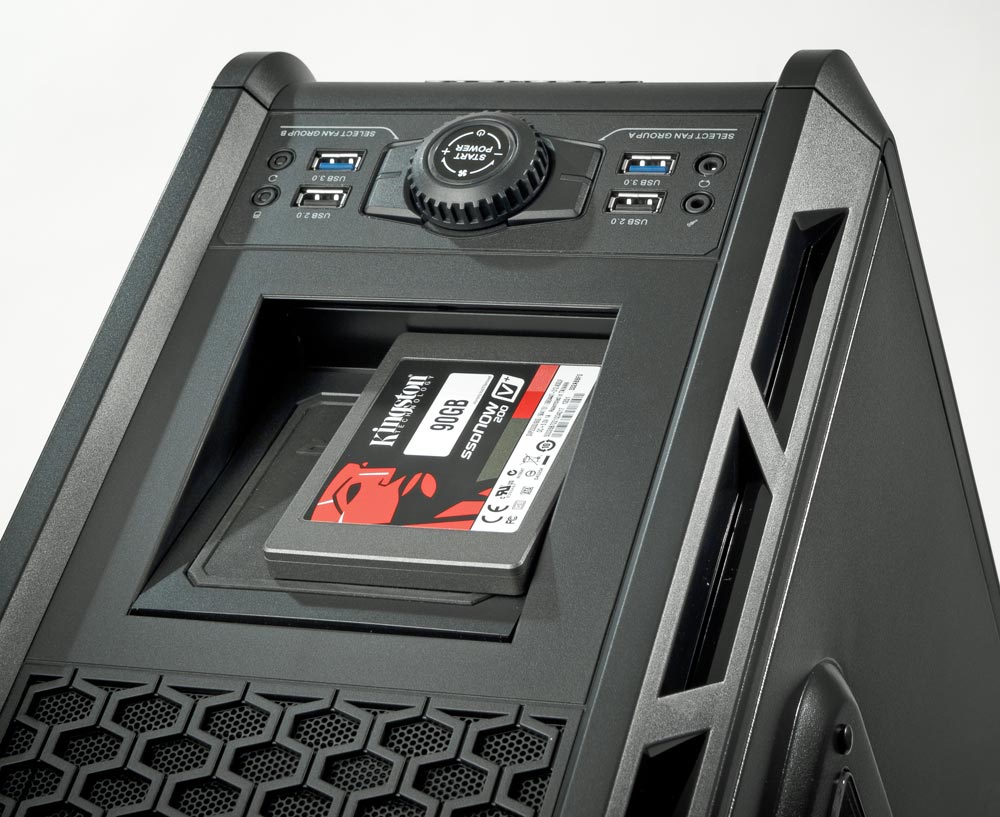

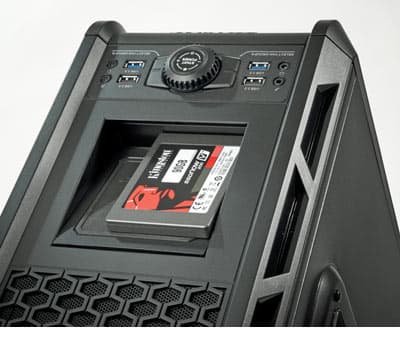

Корпус Cougar Evolution (Ascot 6GR1), док-станция

Напомним: отсек док-станции закрыт подпружиненной крышкой. При нажатии она образует наклонную плоскость, по которой удобно вдвигать диск в док. Логотип Cougar на крышке выполнен из материала, напоминающего резину, и явно предназначен для того, чтобы и крышку не царапать диском, и диск не очень быстро скользил по крышке. Всё очень разумно, вот только материал подобран не очень тщательно: немного великовато усилие, потребное для скольжения диска по крышке.

Система вентиляции

Корпус штатно оснащен тремя вентиляторами, а всего допускает размещение до семи вентиляторов. Почему-то в прилагаемой листовке все семь отмечены словом «опция», а на официальном сайте наоборот — ни один не обозначен как optional.

Итак, штатные вентиляторы.

Все три имеют крыльчатки яркого оранжевого цвета, снабжены логотипом Cougar и не имеют подсветки (редкость для игрового корпуса!). Подключаются трехконтактными разъемами либо к штатному контроллеру корпуса, либо к системной плате; длина кабелей вполне достаточна для любого из этих вариантов.

120-миллиметровый фронтальный вентилятор подает воздух для охлаждения дисков в корзине, боковая стенка которой имеет большие вырезы. Второй такой же вентилятор, расположенный на задней стенке шасси, вытягивает воздух из зоны расположения процессора. Третий, уже 140-миллиметровый, закреплен на левой боковой крышке и подает воздух для дополнительного охлаждения видеокарт и других плат расширения.

Самостоятельно можно установить еще четыре вентилятора, в том числе один 120-миллиметровый на передней панели шасси, как раз напротив места расположения видеокарт. Крепится он защелками к съемной пластиковой рамке, закрепленной 4 винтами, причем место размещения этой рамки не фиксированное: ее можно ставить повыше или пониже, выбирая из трех позиций.

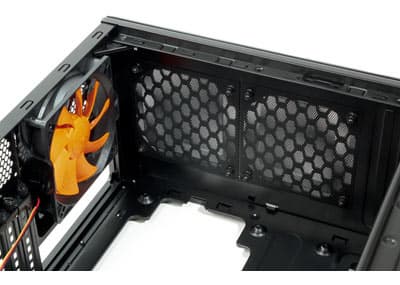

Корпус Cougar Evolution (Ascot 6GR1), вентиляторы

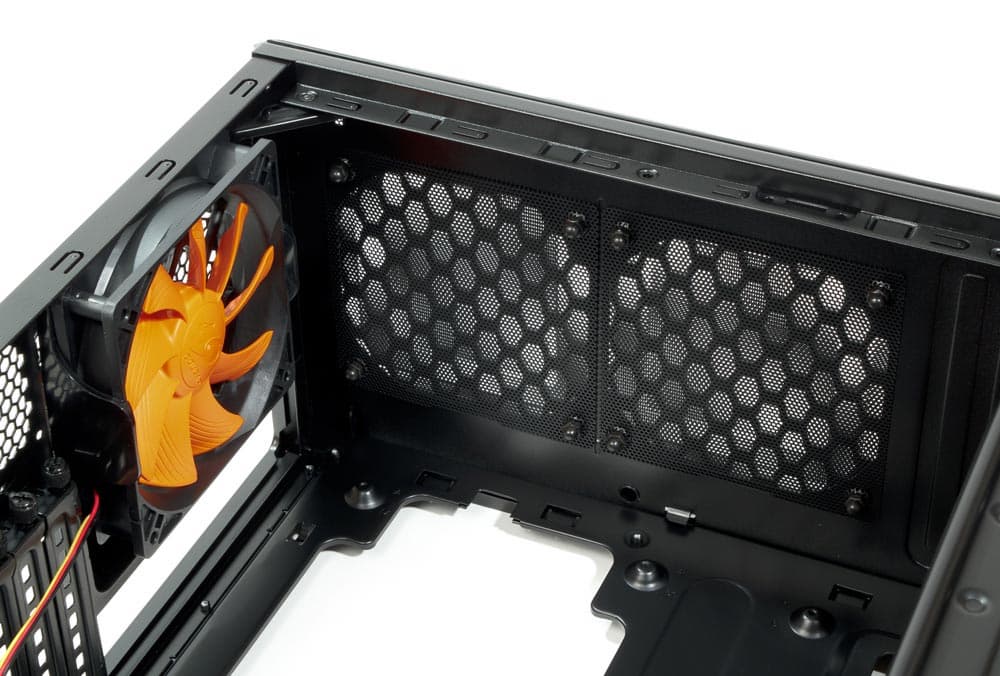

Следующие два дополнительных 120-миллиметровых вентилятора размещаются изнутри на верхней панели шасси и закрепляются саморезами, которые есть в комплекте.

Четвертый вентилятор можно поставить в центре днища шасси, на этот раз крепежные отверстия рассчитаны на установку как 120-, так и 140-миллиметровой модели. Крепление также с помощью саморезов.

Перейдем к системе фильтрации. Cougar Evolution 6GR1 — тот самый редкий случай, когда фильтрами оснащены все места установки вентиляторов (исключая, понятно, вытяжной задний). Правда, фильтры время от времени нужно чистить, а вот доступность некоторых из них оставляет желать лучшего.

Самый удобный в плане обслуживания фильтр — тот, что расположен на днище шасси. Точнее, под днищем: плоская пластиковая рамка с капроновой сеткой, закрывающая места установки блока питания и нижнего дополнительного вентилятора, легко извлекается снаружи. Надо лишь обеспечить достаточно места сзади компьютера: фильтр вытаскивается назад, если потянуть за ручку-защелку.

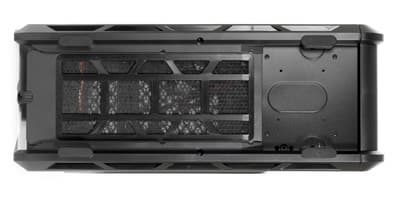

Корпус Cougar Evolution (Ascot 6GR1), фильтры

Фильтры, установленные спереди, несколько менее доступны: для их чистки надо снимать лицевую панель. Оба они тоже выполнены в виде рамок с сеткой, но не плоских, а с бортиками. Но если фильтр штатного вентилятора держится одной защелкой и потому снимается легко, то второй фильтр снимается вместе с рамкой, к которой крепится сам дополнительный вентилятор, и придется открутить 4 винта.

На лицевой панели и в заглушках 5-дюймовых слотов, помимо чисто декоративной пластиковой решетки в виде пчелиных сот, есть еще металлическая сетка с круглыми отверстиями диаметром около миллиметра. Она тоже играет роль фильтра, обслуживать который можно пылесосом или под струей воды, сняв переднюю панель. Правда, для мелких пылинок такая сетка особым препятствием не будет.

Наиболее неудобны в обслуживании фильтры верхних вентиляторов, сделанные из такой же металлической сетки. Чтобы добраться до них, нужно снять пластиковую верхнюю панель (два винта и шесть защелок), а если есть желание вытащить сами фильтры, то еще и отвернуть восемь винтов (по четыре для каждого фильтра). Если установлены верхние вентиляторы, то при этом снимутся и они.

Немного поработать отверткой придется и для обслуживания вентилятора на левой боковой стенке: снимаем саму стенку, затем откручиваем 4 винта, крепящие вентилятор, и извлекаем как его, так и декоративную наружную накладку, на которой закреплена капроновая сетка фильтра.

Да, техническое обслуживание, особенно связанное с удалением пыли, занятие не самое приятное, и утешают два момента: первый — делать ее придется не каждый день, второй — чем больше пыли задержат многочисленные фильтры, тем меньше ее окажется на компонентах компьютера.

Конечно, в корпусе все равно остались щели, через которые будет происходить подсос неочищенного воздуха: это и узкие прорези в декоративных трапециевидных пазах, и проем для захвата рукой в нижней части лицевой панели. Однако в целом систему фильтрации можно считать одной из лучших среди корпусов данной ценовой категории.

Еще одно наблюдение, связанное с выступающими ребрами на верхней панели. Они несут не только декоративную функцию: вспомним, как порой хочется поставить что-то сверху на компьютер. Всего на часок-другой! Или на денек… Максимум на недельку! И оставляют навсегда, а бедолага-компьютер, лишенный оттока нагретого воздуха через верхние отверстия, в жаркий день греется и пыхтит вентиляторами.

А в нашем случае крупный предмет уляжется на те самые ребра, и сверху останется зазор для выхода воздуха — пусть и небольшой, в сантиметр. Ну, а всякая мелочь, которая может поместиться между ребрами, вряд ли перекроет оба вентиляционных отверстия.

Заканчивая описание системы вентиляции, упомянем возможность установки жидкостных систем охлаждения, а также наличие дополнительных вентиляционных отверстий в задней стенке шасси и в заглушках слотов расширения.

Сборка системного блока

Боковые крышки распашного типа, фиксируются парами винтов с накатными головками. Для удобства захвата на задних торцах крышек предусмотрен выступ. С правой крышкой особых проблем нет, а вот жесткость левой маловата: сказывается наличие большого окна. К тому же на этой крышке закреплен штатный вентилятор, и его кабель, хоть и достаточно длинный, доставляет некоторые неудобства.

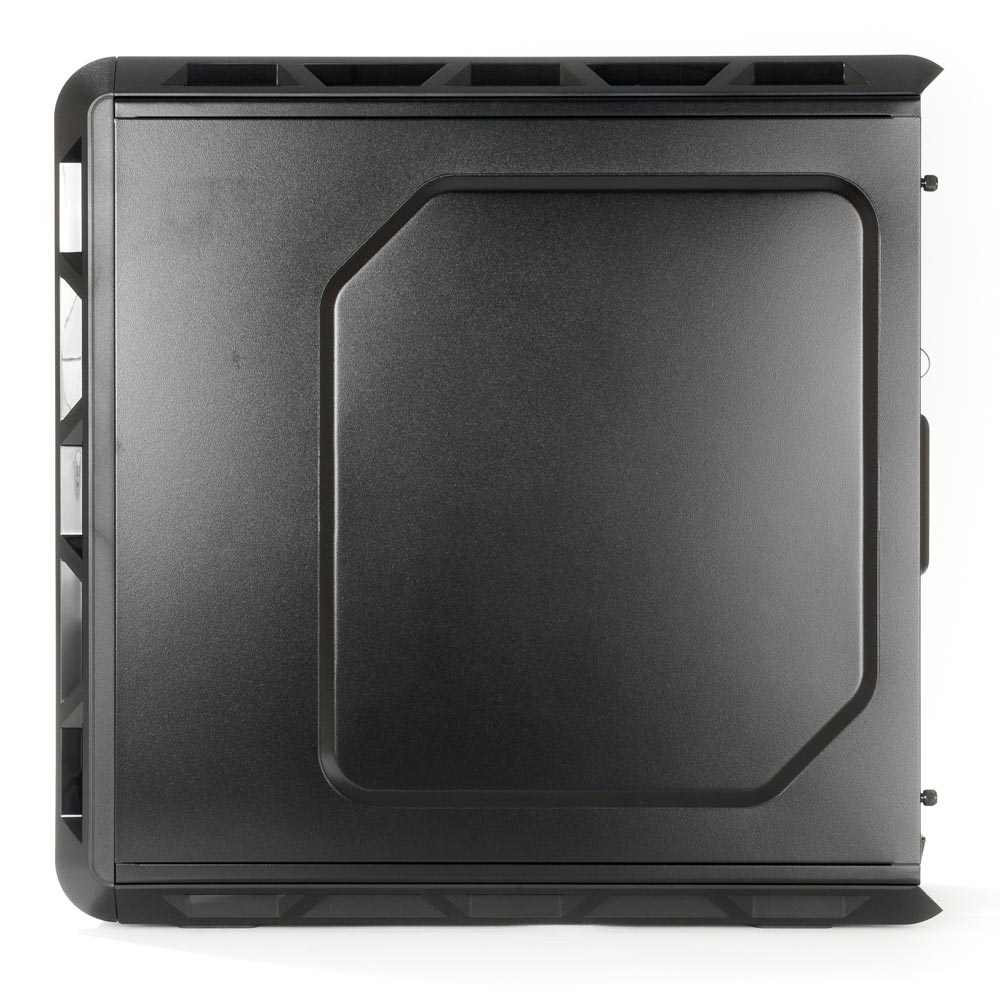

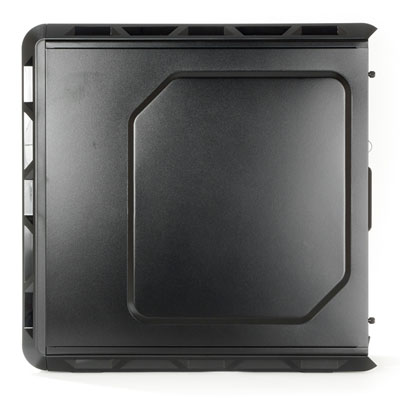

Корпус Cougar Evolution (Ascot 6GR1), вид справа

Кабели и шлейфы можно уложить за подложкой материнской платы, в которой есть пять отверстий разного размера с завальцованными краями. В комплекте есть три одноразовых стяжки, которыми можно притянуть пучки кабелей к имеющимся в подложке отверстиям и штампованным ушкам.

В подложке есть выштамповки с резьбовыми отверстиями, а для удобства установлена центрирующая стойка. Правда, даже для системной платы ATX сборщику придется установить пару стоек из комплекта, в котором их имеется целых 12 штук.

Каких-то заглушек, которые надо выламывать, на шасси нет (исключая отверстия для СВО). В прорезях для плат расширения установлены многоразовые заглушки, которые, как и сами платы расширения, крепятся винтами с накатными головками.

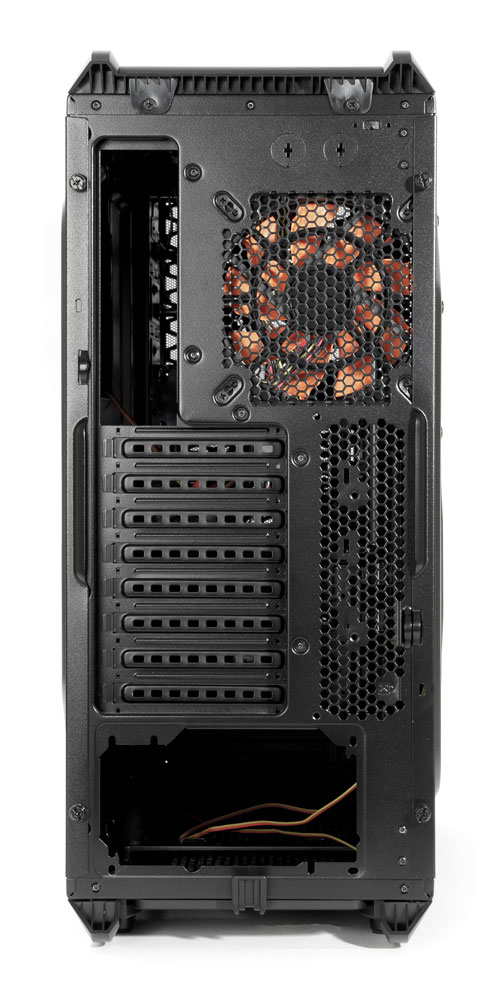

Корпус Cougar Evolution (Ascot 6GR1), вид сзади

Большое окно в подложке материнской платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату.

Кабели внешних разъемов экранированные и достаточно длинные (для аудио есть только HD Audio), коннекторы монолитные, оба порта USB 3.0 подключаются к внутреннему разъему системной платы.

Крепление оптических накопителей и переходника для 3,5-дюймовых устройств безвинтовое, с помощью удобных штатных защелок на левой стороне. Фиксация при этом вполне достаточная, однако есть возможность дополнительного крепления винтами справа. Вот только самое верхнее посадочное место лучше не занимать: будут сильно мешать кабели, идущие от разъемов и контроллера.

3,5-дюймовые устройства крепятся в имеющейся рамке-переходнике с помощью винтов. Если не требуется выход на лицевую панель (например, в случае установки жесткого диска), то заглушку с отверстием можно снять с рамки, оставив на лицевой панели штатную 5-дюймовую заглушку.

Диски в корзину устанавливаются с помощью пластиковых салазок, которые снаружи имеют ручки-фиксаторы. 3,5-дюймовые HDD крепятся парами штифтов с каждого бока, которые легко извлекаются при установке диска, а для уменьшения вибраций установлены круглые силиконовые прокладки. 2,5-дюймовые HDD или SSD придется крепить винтами снизу, и амортизатором будет довольно мягкий пластик салазок. Понятно, что теплоотвода от корпуса диска к металлу корзины в любом случае не будет.

Диск на салазках фиксируется в корзине не очень плотно: есть некоторый люфт, но дополнительное крепление винтами не предусмотрено. Несмотря на это, в целом систему крепления дисков мы сочли вполне удобной.

Сама корзина тоже съемная, и крепится двумя невыпадающими винтами с накатными головками. Собственно, снимать ее придется только в случае, когда надо добраться изнутри до штатного фронтального вентилятора — например, с целью его замены.

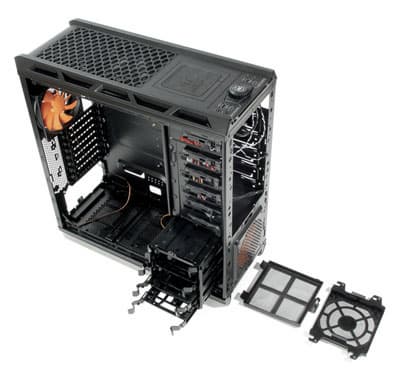

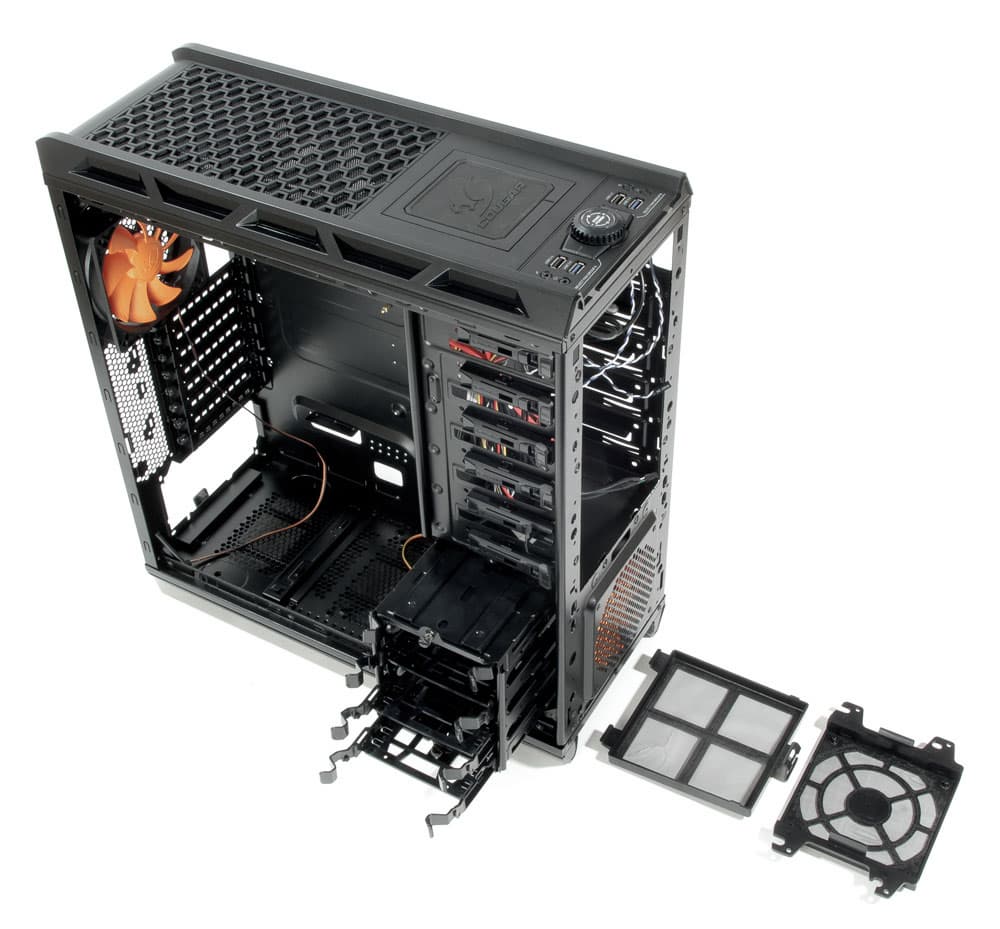

Корпус Cougar Evolution (Ascot 6GR1), конструктив

Разъемы установленных дисков оказываются справа, и лучше использовать интерфейсные SATA-кабели с Г-образным коннектором.

Блок питания можно располагать вентилятором вверх или вниз, закрепляя винтами к задней панели. Для фиксации его заднего края есть переставляемая ограничительная планка, которая будет полезна при установке блока питания большой мощности, имеющего значительную длину. Планку в любом случае придется снимать: она мешает установке БП даже обычного размера, а целесообразно ли возвращать ее на место — это решит сборщик. И лучше ставить блок питания до установки материнской платы: в большинстве случаев так будет удобнее добраться до правого винта крепления планки.

Амортизирующие прокладки в списке комплектующих не упомянуты, однако в комплекте мы нашли два небольших резиновых конуса с «самоклейкой» в основании — наверняка они предназначены для блока питания.

Кромки шасси аккуратно завальцованы, и риск повреждения рук сборщика минимален.

В комплекте, помимо крепежа и перечисленных выше аксессуаров, есть два кольцевых уплотнителя для отверстий системы жидкостного охлаждения.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

В данном случае мы эмулировали настольное размещение корпуса, когда от центра передней панели до головы пользователя расстояние составляет около 0,3 метра.

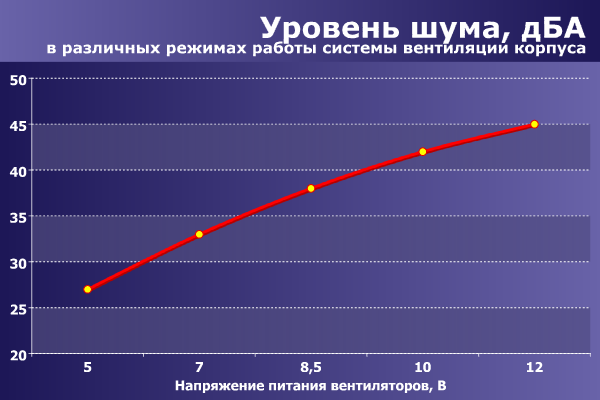

При питании вентиляторов от пяти вольт шум находится на уровне ниже среднего при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса на полу под столом уровень шума несколько снизится, и в этом случае уже можно будет считать уровень шума низким.

С ростом напряжения питания вентиляторов также увеличивается и уровень шума. При питании вентиляторов напряжением от 7 до 8,5 вольт шум системы охлаждения корпуса можно оценить как находящийся на средне-типичном уровне для жилого помещения в дневное время суток. При дальнейшем повышении напряжения питания вентиляторов шум уже превышает эргономичный предел в 40 дБА, а при питании вентиляторов от 12 вольт достигает значения в 45 дБА. Эксплуатировать устройство с таким уровнем шума в помещении будет не слишком комфортно. С другой стороны, на фоне топовой видеокарты под максимальной нагрузкой и подобный источник может не выделяться.

Акустическую эргономику данной модели можно признать средней.

Позиционирование и выводы

В целом корпус понравился: конструктив и его реализация вполне «взрослые», оснащение подстать представлениям о современном компьютере. Можно было бы пожелать большего количества посадочных мест для дисков и наличия порта eSATA, однако это компенсируется имеющейся док-станцией и четырьмя портами USB, два из которых — USB 3.0.

Система вентиляции также в достаточной степени продуманная: большинству покупателей хватит и штатных вентиляторов, а при желании есть возможность дооснастить ее по своему вкусу. Контроллер вентиляторов смело можно назвать одним из самых совершенных среди встречавшихся нам в разных корпусах, а по системе фильтрации можно сделать лишь два замечания: отверстия в некоторых фильтрах великоваты и не все фильтры хорошо доступны для обслуживания.

Cловом, если речь идет о создании просто мощного рабочего компьютера (многоцелевого домашнего или офисного), то для этой цели вполне можно рекомендовать Cougar Evolution (Ascot 6GR1). Но производитель-то считает его «идеальной основой для профессиональной игровой системы» (в оригинале: «the ideal foundation for a professional gaming system»)… Вот тут-то есть повод для сомнений, причем не только в плане сочетаемости понятий «игра» и «профи»: очень уж негеймерский экстерьер у нашей «пумы» — ни разноцветной подсветки, ни особых дизайнерских изысков. Понятно, что этот упрек для многих будет выглядеть субъективным, однако есть и более существенный довод: выбор системных плат ограничен форматом ATX, а видеокарт — моделями длиной до 305 мм.

Тем не менее, мы считаем, что за весьма совершенный контроллер вентиляторов и хорошую систему фильтрации Cougar Evolution (Ascot 6GR1) вполне достоин награды «Original Design».



Средняя текущая цена (количество предложений)
Корпус Cougar Evolution (Ascot 6GR1)
Н/Д(0)


Корпус Cougar Evolution (Ascot 6GR1) предоставлен на тестирование изготовителем
