Корпус Corsair Obsidian 450D

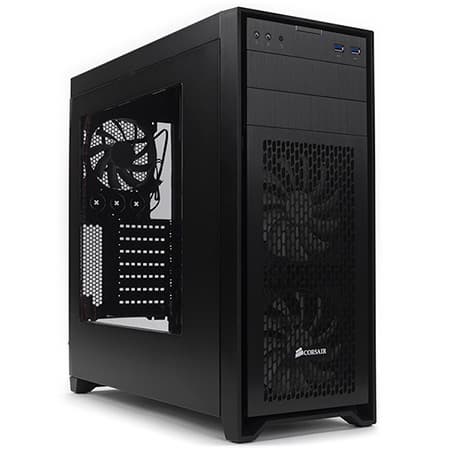

Корпус Corsair Obsidian 450D, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Как мы и предполагали в обзоре одного из корпусов Corsair, серия Obsidian получила дальнейшее развитие, и сейчас перед нами один из новых ее представителей — корпус Corsair Obsidian 450D.

И в этой модели четко прослеживаются «фамильные» черты, включая наличие алюминиевых деталей в оформлении лицевой панели и отсутствие каких-либо «архитектурных излишеств». Причем сразу можно заметить сильное сходство с двумя уже рассмотренными нами корпусами — 350D и 750D, поэтому при описании 450D мы не сможем избежать сравнений с этими двумя моделями. По размерам новичок занимает промежуточное положение между ними: если 350D заявлен как minitower, 750D — это full tower, то 450D производитель отнес к Mid-Tower (или, по принятой у нас терминологии, miditower).

Во всех этих моделях лицевая панель представляет собой пластиковую рамку, к которой спереди крепятся съемные элементы оформления: в самом верху панель управления, затем заглушки пятидюймовых слотов. Дальше уже идут индивидуальные черты: остальную часть лицевой панели у Obsidian 450D занимает вентиляционная решетка с крупными отверстиями в виде скошенных шестигранников, тогда как у собратьев на ее месте были сплошные плоскости. В остальном внешнее сходство очень высокое, особенно с 350D (к которому он гораздо ближе еще и по цене): у 450D даже конфигурация панели управления точно такая же, лишь высота самой пластины немного больше.

Конструкция фронтальных элементов прежняя: пластиковые каркасы с наружным оформлением из тонких листов анодированного алюминия. Их окрас лишен дешевого блеска, но царапины и другие повреждения будут хорошо заметны, поэтому требуется аккуратность.

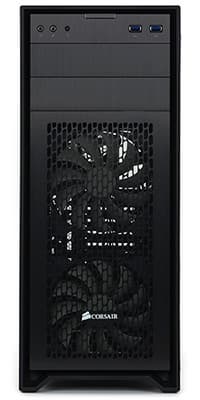

Лицевая панель

И с ножками ситуация не изменилась: передние являются составной частью фронтальной рамки, а задние сделаны в виде единой пластиковой накладки, прикрепленной к днищу шасси. И те, и другие снабжены резиновыми амортизирующими вставками.

Как и прочие корпуса серии, Corsair Obsidian 450D выпускается в единственной расцветке — черной, причем в настоящее время предлагается и один вариант оформления левой боковой стенки: с большим прозрачным окном из слегка тонированного пластика. На этот раз его назначение объясняется так: оно «позволяет любоваться плодами работы» (цитата с сайта производителя).

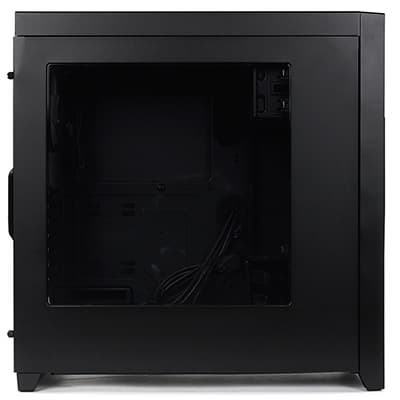

Вид слева

Упаковка также в привычном для корпусов Corsair стиле: обычный картон со схематичным изображением корпуса в сборе и в разобранном виде, а также с пояснениями на разных языках, включая русский. Транспортировку облегчают прорези по бокам коробки, предназначенные для захвата руками.


Компоновка

Как мы уже сказали, Corsair Obsidian 450D (CC-9011049-WW) производитель относит к miditower, причем это не самый компактный вариант среди корпусов данного типоразмера, прежде всего по высоте, хотя слотов для пятидюймовых устройств с выходом на лицевую панель всего два. Как и в других корпусах компании, такого выхода для 3,5-дюймовых устройств не предусмотрено.

По вариантам установки SSD/HDD новая модель также является промежуточным вариантом между 350D и 750D. Так, используется знакомая по 750D трехместная корзина с салазками для 2,5- и 3,5-дюймовых накопителей, штатно установленная на довольно высоком пластиковом основании-подиуме, закрепленном в передней части днища шасси. Правда, в 750D и корзин, и подиумов было два, а в 450D только по одному, зато сохранилась возможность подвесить корзину снизу к пятидюймовым отсекам или убрать ее вовсе.

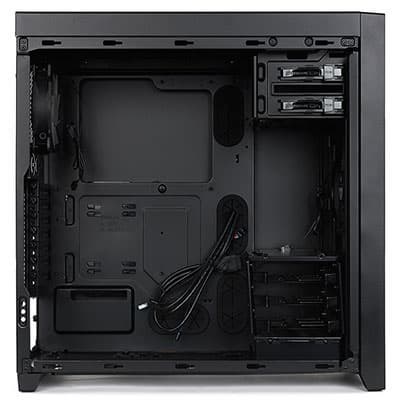

Вид на шасси слева

Есть два посадочных места для 2,5-дюймовых дисков, размещенные иначе, чем в двух упомянутых моделях: на правой стороне основания для системной платы, ближе к задней стенке. Способ крепления дисков хоть и похож конструктивно — они вставляются в индивидуальные пластиковые рамки, но со своими особенностями, связанными с иным местом размещения.

Таким образом, максимальное количество устанавливаемых накопителей ограничено пятью, из них 3,5-дюймовыми могут быть три. Вновь прослеживается стремление конструкторов обеспечить максимальный простор для установки нескольких видеокарт, включая очень длинные, причем на этот раз явно за счет ограничений для дисковой подсистемы.

Приобретаемый отдельно блок питания располагается горизонтально в нижней части корпуса, где места вполне достаточно для моделей с увеличенной мощностью и длиной.

Вид сзади

По заявлению производителя, корпус рассчитан на установку системных плат формата до E-ATX включительно, однако стандарт для таких плат подразумевает размер 305×330 мм, в то время как корпус не позволит установить плату шире 298 мм — помешает пятидюймовый отсек. То есть речь может идти лишь о платах с шириной, превышающей стандартные для ATX 244 мм, но не дотягивающей до полноценного размера E-ATX.

Количество слотов расширения семь.

Комплектация

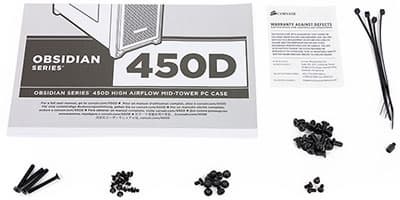

Комплектация традиционно небогатая: минимально необходимый набор крепежа, рассортированного по пакетикам, четыре одноразовые стяжки для кабелей и руководство по сборке на нескольких языках, включая русский.


Конструкция

Размеры корпуса 497×210×494 мм (В×Ш×Г), включая выступающие части. Такие габариты при весе нетто 6,9 кг наводят на мысль, что использовалась не самая толстая сталь: наш микрометр показал 0,65 мм. Соответственно и жесткость как конструкции в целом, так и отдельных ее частей (боковых крышек, основания системной платы) получилась не слишком высокой. Пожалуй, корпус Obsidian 350D в этом плане покрепче, прежде всего за счет меньших размеров.

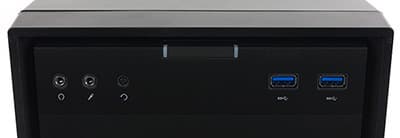

Мы уже говорили, что панели управления у этих двух корпусов практически одинаковые: центральную часть занимает кнопка Power в виде горизонтально вытянутого прямоугольника, окаймленного по бокам белыми индикаторами включения и активности HDD. Немного ниже слева расположены маленькая кнопка Reset и пара аудиоразъемов, а справа два порта USB 3.0, установленные хоть и горизонтально, но с приличным промежутком, позволяющим одновременно устанавливать широкие устройства.

Панель управления

Кнопку Reset случайно не нажмешь — она маленькая; Power тоже не должна сработать от легкого касания, однако свободный ход и усилие нажатия у нее немного больше, чем требуется для комфортного использования. Возможно, это особенность конкретного экземпляра Obsidian 450D, поскольку в 350D с такой же кнопкой мы подобного не отмечали.

Такое расположение органов управления и внешних разъемов сделает работу с компьютером на основе корпуса 450D одинаково удобной как при напольном, так и при настольном его размещении.


Система вентиляции

В штатную комплектацию входят три вентилятора с логотипом Corsair. Два 140-миллиметровых расположены спереди и работают как нагнетающие, один 120-миллиметровый вытяжной закреплен на задней стенке. Вновь все они без подсветки и подключаются только к 3-контактным разъемам системной платы — какого-либо контроллера не предусмотрено.

На сайте производителя фронтальные вентиляторы названы двойными (на англоязычных страницах «dual»), но использованный термин не следует понимать как нечто особенное — это просто два отдельных и независимых вентилятора.

Нижний фронтальный вентилятор целиком приходится на дисковую корзину, в боковых стенках которой сделаны широкие прорези, да и салазки не сплошные, а оставляют открытыми значительную часть нижних частей накопителей. Таким образом, за тепловой режим дисков в корзине можно особо не переживать.

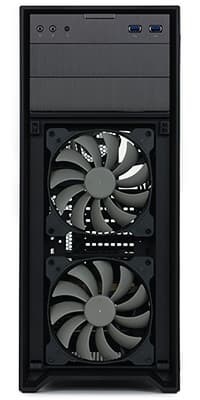

Вентиляторы лицевой панели

В отношении расположенных справа двух 2,5-дюймовых мест производитель говорит о твердотельных накопителях — видимо, потому, что в общем случае HDD выделяет больше тепла, чем SSD того же форм-фактора, а каких-то мер по обеспечению нормального теплового режима для боковых накопителей не предусмотрено, нет даже отверстий в правой боковой стенке. Более того: подчеркивается, что эти места выведены из воздушного потока. Но, конечно, возможность установки в этих местах 2,5-дюймовых HDD вовсе не исключается.

Второй фронтальный вентилятор создает поток воздуха для дополнительного охлаждения видеокарт и других плат расширения.

Как всегда, предусмотрена и возможность модернизании по усмотрению сборщика. Так, фронтальные вентиляторы можно заменить 120-миллиметровыми, еще для двух 120-миллиметровых вентиляторов есть посадочные места на днище шасси (правда, для установки второго потребуется удалить подиум дисковой корзины). А самый широкий простор для выбора предоставляет верхняя панель: там можно разместить либо два 140-миллиметровых или три 120-миллиметровых вентилятора, либо радиатор системы жидкостного охлаждения размером до 360 мм. Конечно, подобные радиаторы, только меньшего размера, можно установить на фронтальной и нижней плоскостях шасси, а для трубок на задней стенке имеются три отверстия с резиновыми заглушками.

Отметим, что в комплекте есть 4 длинных винта и 16 саморезов для дополнительных вентиляторов.

Система фильтрации сделана хоть и без особых изысков, но надежно и просто, к тому же охватывает все места, где возможно проникновение пыли.

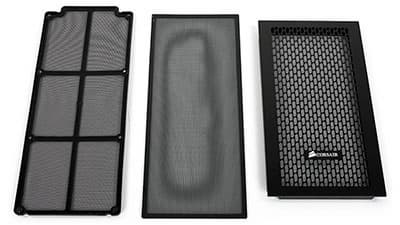

Всего фильтров три: фронтальный, верхний и нижний. Интересно, что все они отличаются не только по форме и способу крепления, но даже по используемому для сетки материалу.

Фильтры

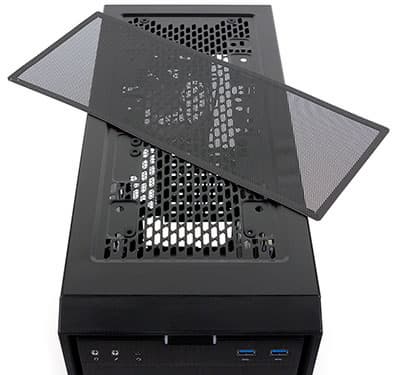

Верхний фильтр самый простой в обслуживании. Это лист тонкого пластика с массой отверстий небольшого диаметра, который располагается снаружи и крепится к верхней крышке с помощью гибких магнитов, приклеенных по всему периметру фильтра. Результат: получилось не очень красиво, зато держится крепко, снимается без лишних хлопот, обслуживается легко.

Верхний фильтр

Чуть более сложная конструкция использована для нижнего фильтра: это пластиковая рамка, размер которой немного меньше площади основания корпуса. На рамку натянута капроновая сетка и в шести местах вставлены небольшие магниты, которые и удерживают фильтр, находящийся снаружи, под днищем. В задней части рамки есть выступ, входящий в паз накладки, используемой в качестве задних ножек, что обеспечивает дополнительное крепление и обеспечивает правильное позиционирование рамки при установке.

Таким образом, для извлечения и установки этого фильтра достаточно немного наклонить корпус набок — так, чтобы под его днище можно было просунуть руку, причем обладателям тонких и длинных пальцев наклонять и не придется. Делать это можно вслепую, достаточно пару раз потренироваться.

Самую сложную конструкцию имеет фронтальный фильтр. И не потому, что он какой-то очень уж хитрый, просто данный фильтр является частью съемной декоративной решетки лицевой панели. А сам фильтрующий элемент — это тоже капроновая сетка, только с иной формой ячеек, чем в нижнем фильтре. Вынуть саму сетку нельзя, обслуживать придется в составе рамки.

Решетка крепится двумя упорами внизу и двумя защелками вверху. Защелки срабатывают по нажатию, потом надо немного подать верхнюю кромку решетки вперед и снять ее. Дело секундное и простое, однако в данном случае простота имеет и оборотную сторону: защелки очень уж мягкие, умеренной силы прикосновение к верхней части решетки почти всегда приводит к тому, что освобождается хотя бы одна защелка. Конечно, сама решетка не отвалится даже если освободятся обе защелки, но все равно досадно.

Зато, в отличие от конструкций со сплошными декоративными накладками, как в корпусах 350D и 750D, приток воздуха к фронтальным вентиляторам уже не определяется только ограниченным сечением щелей, остающихся между накладкой и рамкой фронтальной панели. Поэтому говорить о возможной производительности вентиляторов уже не приходится.

По заявлению производителя, корпус позволяет устанавливать процессорные системы охлаждения высотой до 165 мм, что примерно подтверждается и нашим замером: расстояние от основания для системной платы до противоположной боковой стенки составляет 183 мм, но из этого значения надо вычесть высоту монтажных стоек (обычно 5–7 мм) и толщину конкретной платы вместе с процессором и его разъемом.


Сборка системного блока

Крепление боковых стенок уже не распашное, а с помощью системы пазов и гребенок: крышки снимаются сдвигом назад и фиксируются парами винтов с накатными головками. С учетом достаточно большого размера и не слишком толстого металла получается не очень удобно, но, в принципе, ничуть не хуже, чем в сотнях корпусов с подобным способом крепления. Снятие облегчают штампованные выступы для захвата пальцами на задних кромках крышек.

Стойки для монтажа системной платы формата ATX уже установлены, а в комплекте есть одна запасная. В подложке есть и вырез, позволяющий устанавливать и снимать процессорный кулер без демонтажа платы.

Отверстие для портов ввода-вывода на задней панели ничем не закрыто, а все семь прорезей для плат расширения снабжены многоразовыми заглушками. Крепление и этих заглушек, и самих плат осуществляется винтами с накатными головками, а боковая кромка шасси, которая расположена напротив, имеет вырез для удобства работы отверткой.

Блок питания крепится винтами непосредственно к задней стенке, на нижней плоскости шасси есть выступы, помогающие правильно сориентировать его при установке, причем не забыты и амортизирующие накладки. Ставить БП можно вентилятором вверх или вниз, а уже установленная системная плата не помешает его монтажу.

В спецификации максимальная длина блока питания ограничивается значением 200 мм, но реально можно поставить и более длинные (если, конечно, такие найдутся): расстояние от задней стенки до дисковой корзины составляет 306 мм, надо только учесть, что немало места понадобится для укладки толстых и жестких пучков проводов, выходящих из задней стенки БП.

3,5-дюймовая корзина и к подиуму на днище шасси, и к пятидюймовой корзине крепится с помощью системы выступов и пазов, а фиксируется саморезами.

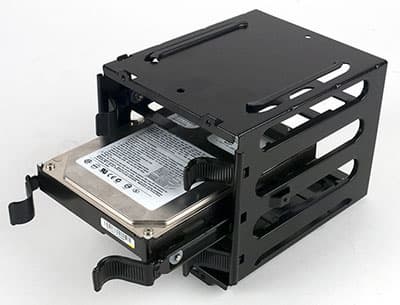

Корзина для HDD/SSD

Диски в корзину устанавливаются с помощью точно таких же пластиковых салазок, которые мы видели в других корпусах Corsair. 3,5-дюймовые HDD/SSD закрепляются в салазках штифтами с силиконовыми амортизаторами, а 2,5-дюймовые фиксируются винтами. Вибрации, возникающие при работе дисков, при этом гаситься будут, но о теплоотводе от их корпусов на шасси речи нет, и тепловой режим накопителей будет обеспечиваться фронтальными вентиляторами.

Корзина для HDD/SSD

Защелки у салазок вполне удобные, однако при установке в корзину имеется небольшой люфт, устранить который можно с помощью дополнительного крепления винтом слева. Надо сказать, что жесткость корзины оставляет желать много лучшего, однако этот узел особым нагрузкам и не подвергается.

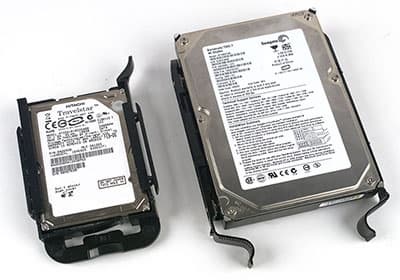

Салазки для HDD/SSD

Интерфейсные SATA-кабели лучше использовать как с Г-образными разъемами, так как для прямых места остается впритык. И эти, и все остальные кабели при монтаже можно проложить за подложкой системной платы: четырех больших прорезей с резиновыми заглушками должно хватить для большинства конфигураций. Правда, при установке системных плат с шириной, превышающей стандартные для ATX 244 миллиметра, три отверстия могут быть полностью или частично перекрыты.

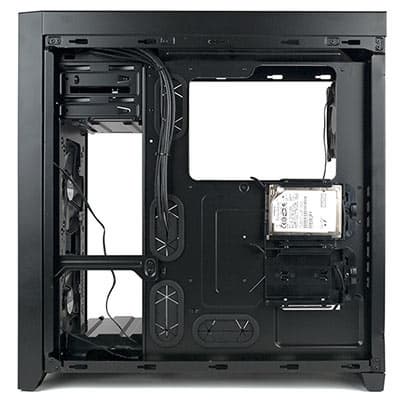

Рамки для 2,5-дюймовых накопителей, устанавливаемые справа, крепятся защелками и фиксируются винтом. Накопитель в рамке также фиксируется защелкой и сидит хоть и с небольшим люфтом, но довольно плотно, поэтому сожалеть об отсутствии дополнительного крепления винтом не приходится.

2,5-дюймовые HDD/SSD

SSD/HDD можно извлекать без снятия самой рамки, но для подключения годятся только SATA-кабели с прямым наконечником.

Фронтальные разъемы USB и аудио подключаются к внутренним разъемам системной платы экранированными кабелями с монолитными коннекторами. Как принято у Corsair, для аудио есть только HD Audio.

Крепление оптических приводов безвинтовое, с помощью штатных защелок на левой стороне, удерживающих накопители очень прочно, но есть возможность и дополнительного крепления одним винтом справа. Заглушек в шасси у пятидюймовых слотов нет, а декоративные заглушки в лицевой панели изнутри снабжены удобными захватами, поэтому извлечь их можно без труда, но только не снаружи.

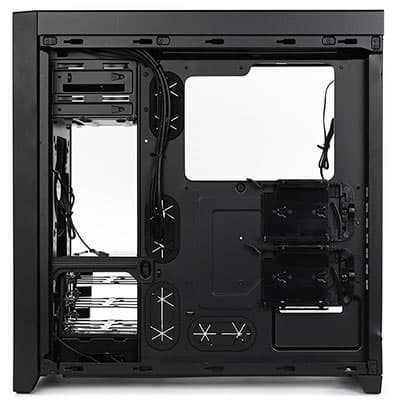

Вид на шасси справа

Максимальную длину устанавливаемых видеокарт производитель оценивает в 430 мм, но подтвердить это мы не можем: наш замер показал лишь 414 мм, причем с учетом разъема дополнительного питания, если он расположен в торце платы.


Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

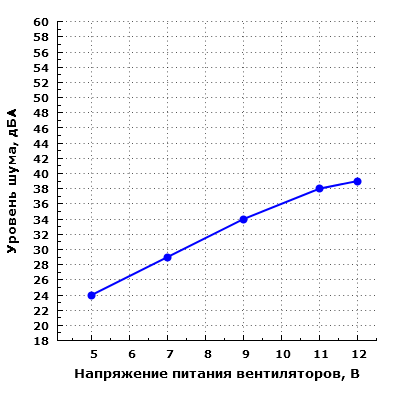

Уровень шума корпуса

Уровень шума системы охлаждения корпуса изменяется в широких пределах от 24 до 39 дБА, в столь же широких пределах изменяется и ее производительность. При питании вентилятора напряжением 5 В шум находится на очень низком уровне даже при расположении микрофона в ближнем поле, однако с ростом напряжения питания уровень шума заметно возрастает. В типовом диапазоне регулирования напряжения 7—11 В шум изменяется от пониженного (29 дБА) до повышенного (38 дБА) уровня относительно типичных значений для жилых помещений в дневное время суток. Впрочем, даже при питании вентилятора номинальным напряжением 12 В уровень шума системы охлаждения не превышает 40 дБА, но шум в таком режиме уже сильно заметен, особенно в ближнем поле. При большем удалении корпуса от пользователя и размещении его, к примеру, на полу под столом, шум можно будет охарактеризовать как минимально заметный при питании вентиляторов от 5 В, а при питании от 12 В — как приближающийся к среднетипичному для жилого помещения в дневное время суток.

Уровень шума, дБА
РежимНастольное размещениеНапольное размещение
12 В3931
5 В2421

Оценить акустическую эргономику данного корпуса можно позитивно: при минимальном напряжении питания шум низкий, а при максимальном — хоть и заметный, но вполне умеренный.

Качество вентиляторов можно охарактеризовать как весьма достойное — никаких посторонних звуков от них при работе не прослушивалось.

Позиционирование и выводы

Как и у всей серии Obsidian, строгий дизайн корпуса 450D не рассчитан на привлечение внимания, но это нельзя назвать упреком: и без того хватает якобы «геймерских» моделей, демонстрирующих разгул фантазии разработчиков, ограниченной лишь рамками бюджета.

К недорогим корпус явно не относится — собственно, это черта всей продукции Corsair. Однако за эти деньги покупатель, помимо качества изготовления, вправе ожидать несколько больше того, что предлагается в Obsidian 450D: хотя бы четыре USB-порта, как это сделано в модели 750D, да и еще одну трехместную дисковую корзину многие покупатели не сочли бы излишеством.

На наш взгляд, проявляемая с завидным упорством многими разработчиками забота об установке сверхдлинных видеокарт не подтверждается их реальным наличием — подавляющее большинство видеоадаптеров вполне укладывается в 27–30 см, причем разъем дополнительного питания далеко не всегда является торцевым.

Замечательно, когда владелец корпуса получает выбор «или длинные видеокарты, или много дисков», как это сделано в 750D, но в 350D и 450D такого выбора уже нет: больше пяти накопителей поставить не получится (разве что еще один в пятидюймовый слот, но понадобится переходник-адаптер).

Можно, конечно, возразить, что в подавляющем большинстве компьютеров, включая многие домашние, диск и вовсе один. Однако напомним: для таких компьютеров и корпуса выбирают чаще всего гораздо более бюджетные…

Мы бы не стали тратить столько времени на подобные рассуждения, если бы в случае с 450D дело не сводилось к малому: добавить еще одну корзину с тремя салазками, крепление для которой всё равно имеется. Это вряд ли сильно отразилось бы на цене, и в конце концов вполне можно предоставить на выбор модификации с одной и двумя корзинами. А вот докупить еще одну корзину обычно бывает делом совершенно нереальным, тем более что сам производитель такую возможность даже не упоминает.

Чтобы не завершать обзор на грустной ноте, вспомним и о достоинствах Corsair Obsidian 450D, прежде всего об удобной в эксплуатации и всеобъемлющей системе фильтрации. И еще раз упомянем качество изготовления, вполне соответствующее имиджу производителя.


Средняя цена по данным price.ru
$140(11)
Средняя цена по данным Яндекс.Маркет
T-10987305
Предложения по данным Яндекс.Маркет
L-10987305-10

Корпус Corsair Obsidian 450D предоставлен на тест производителем
