Корпус Corsair Obsidian 750D

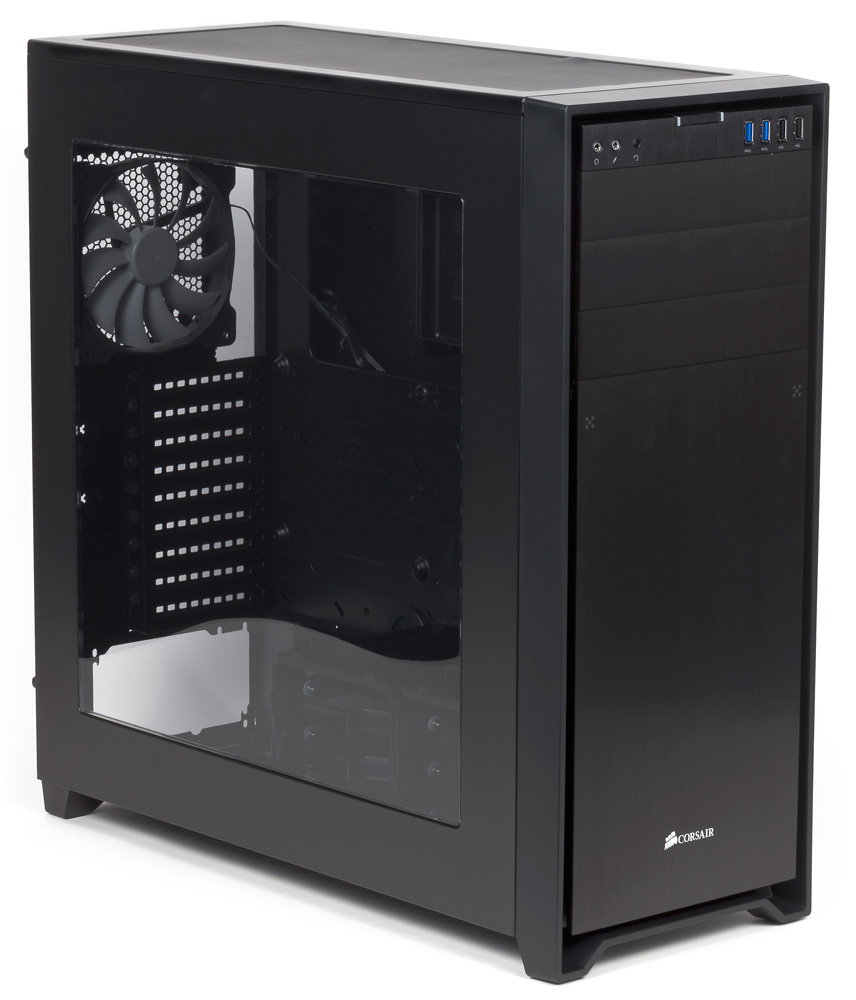

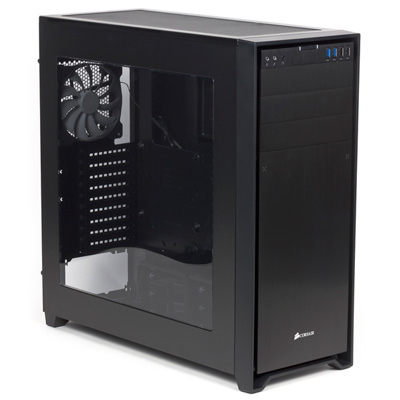

Корпус Corsair Obsidian 750D, внешний вид

Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Этим обзором мы завершаем описание корпусов, существующих на данный момент в серии Obsidian — одной из четырех, выпускаемых компанией Corsair. Конечно, нельзя сказать, что мы ставим точку: серия наверняка будет развиваться, и со временем точка превратится в запятую — мы будем отслеживать появление новинок и знакомить читателей с ними. Отметим для точности: был еще корпус 700D, который в нашу лабораторию не попал, но сейчас его упоминание в списке моделей Obsidian отсутствует — возможно, его выпуск прекращен.

Дизайнеры компании в каждой модели четко придерживаются основных черт серии: плоские панели, прямые углы, отсутствие каких-либо украшений и глянца — словом, всё очень строго и без архитектурных излишеств; еще одна общая черта — непременное наличие алюминиевых деталей на лицевой панели. Конечно, разные модели серии не повторяют друг друга, отличаясь только размерами: есть и индивидуальные особенности как в оформлении, так и в конструкции.

Больше всего «герой» нашего сегодняшнего обзора, корпус Corsair Obsidian 750D, похож на сильно подросший Obsidian 350D, который мы рассматривали недавно, вот только поставляется 750D (по крайней мере, пока) в единственном варианте — с прозрачным окном в левой боковой стенке. Причем налицо рост не только геометрических пропорций, но и функциональности.

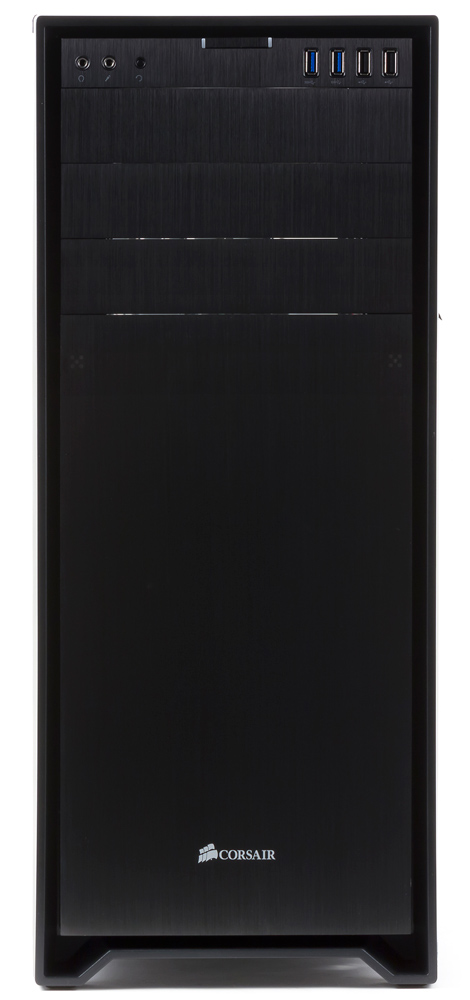

Лицевая панель, как и в 350D, составная: к пластиковой рамке крепятся алюминиевые пластины разного назначения. Самая верхняя, она же самая узкая, является панелью управления, ниже идут три пластины пошире — заглушки пятидюймовых слотов, а еще ниже расположена самая большая пластина, занимающая примерно две трети передней плоскости. Сняв ее, мы получим доступ к фронтальным вентиляторам.

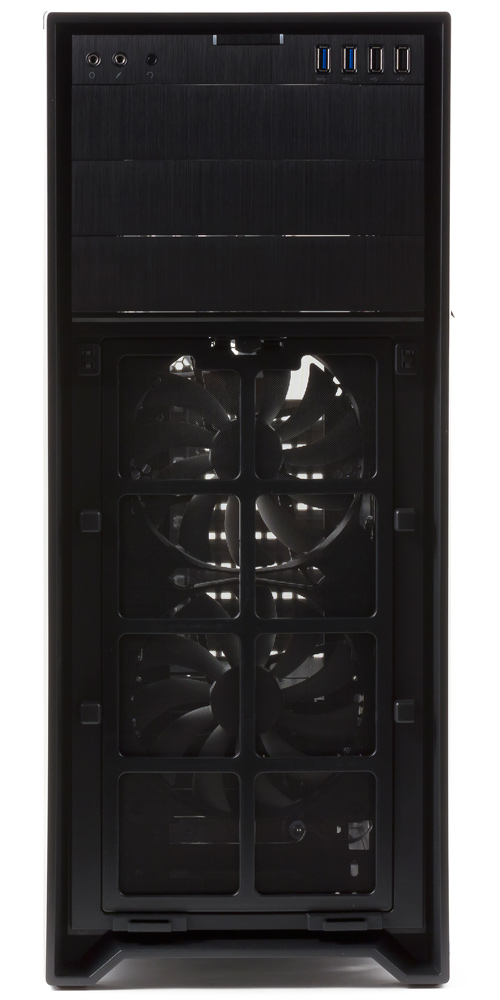

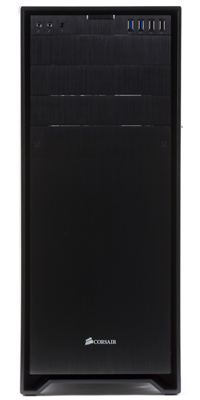

Лицевая панель

Пластины вновь не чисто алюминиевые: тонкие листы металла закреплены на пластиковых каркасах. Как и весь корпус, они окрашены в матовый черный цвет, и мы опять должны предостеречь будущих владельцев: царапины и другие повреждения тонкого слоя краски будут очень хорошо заметны. Конечно, это относится именно к пластинам, а рамка передней панели сделана из пластика, прокрашенного по массе, и потому царапин боится меньше.

Передние ножки корпуса являются составной частью этой рамки, а задние сделаны в виде единой пластиковой накладки, прикрепленной к днищу шасси. И те, и другие снабжены резиновыми амортизирующими вставками.

Большое прозрачное окно в левой боковой стенке производитель предназначил не для форса, а для «наблюдения за компонентами системы». Что же, одно другому не мешает, и что для него важнее, каждый владелец будет решать сам.

Упаковка в привычном для корпусов Corsair стиле: обычный картон со схематичным изображением корпуса в сборе и в разобранном виде, а также с пояснениями на разных языках, включая русский. Транспортировку облегчают прорези по бокам коробки, предназначенные для захвата руками.

Качество изготовления вполне соответствует имиджу фирмы и цене изделия.

Компоновка

Модель Corsair Obsidian 750D производитель справедливо относит к full tower: корпус хотя и не столь огромен, как 900D, но все же достаточно велик.

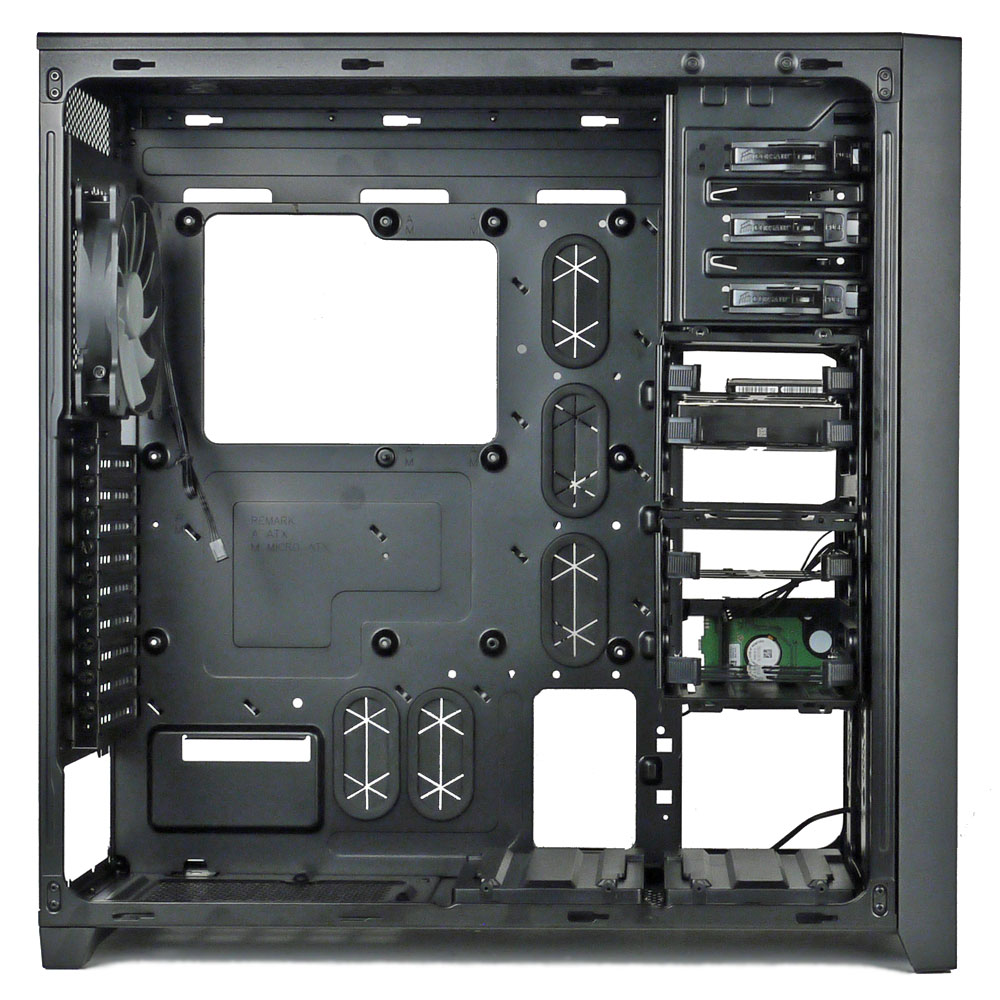

Внутренняя компоновка может гибко трансформироваться в зависимости от конфигурации будущего компьютера: благодаря оригинальному методу установки накопителей, можно сделать упор на размещение двух и даже трех очень мощных видеокарт с большой длиной, а можно уделить больше внимания созданию развитой дисковой системы. Поясним подробнее: для размещения HDD/SSD есть две отдельные корзины, каждая на три посадочных места; накопители в них устанавливаются с помощью салазок.

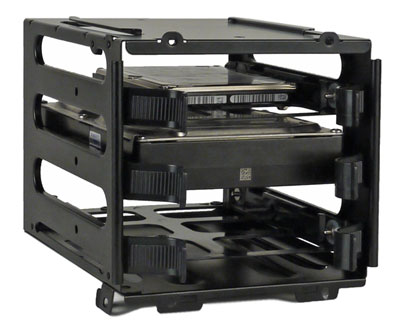

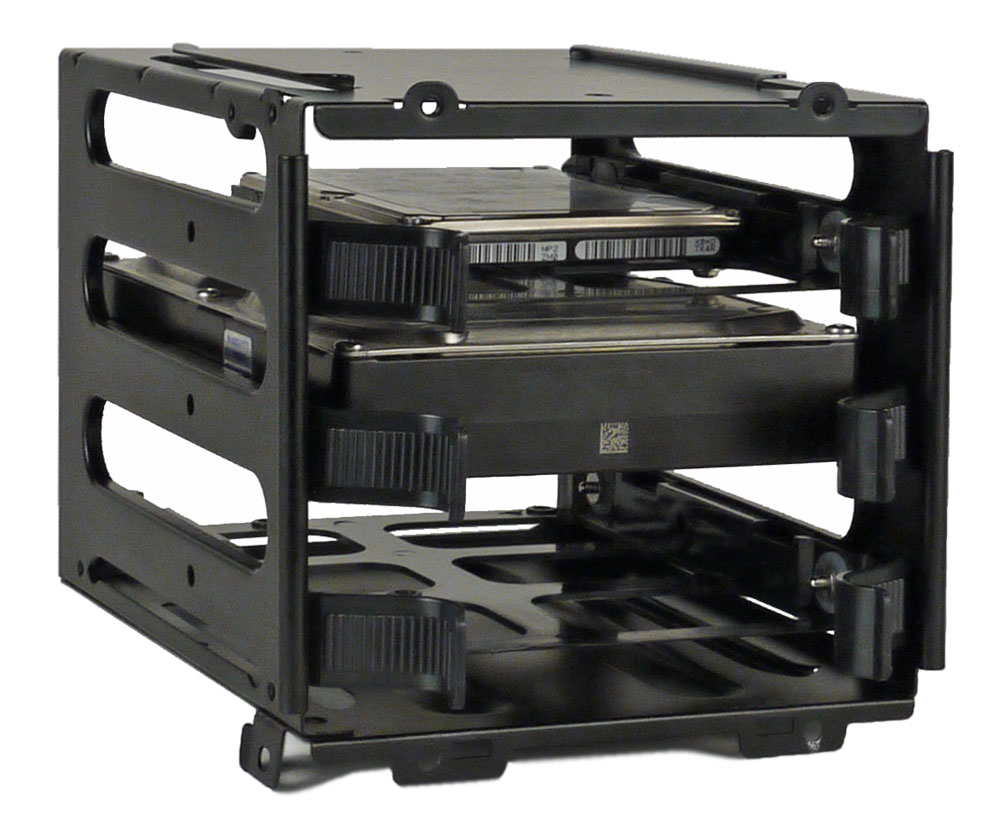

Корзина для HDD/SSD

Изначально обе корзины закреплены на пластиковых основаниях, имеющихся на днище шасси, но есть и иные варианты размещения:

  1. одна корзина остается на днище, вторая крепится к ней сверху (наиболее логичным будет размещение такого «бутерброда» ближе к лицевой панели, а не в середине корпуса, хотя и последний вариант не исключается);
  2. одна корзина на любом из двух нижних мест, вторая подвешивается снизу к пятидюймовой корзине;
  3. обе корзины подвешиваются к пятидюймовой корзине;
  4. оставляется только одна корзина — на днище или подвешенная.

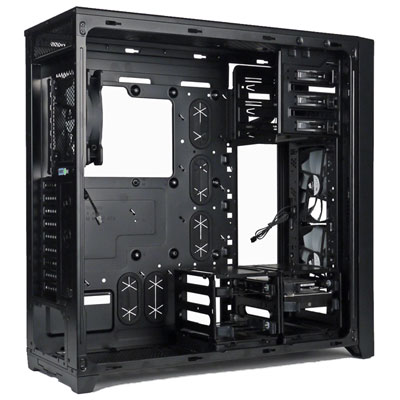

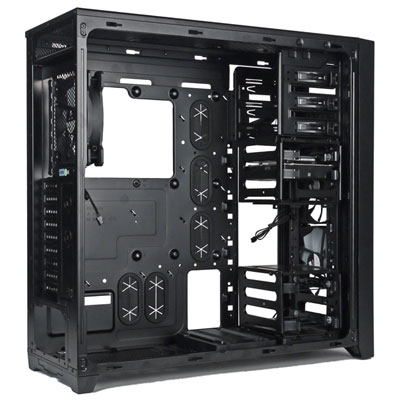

Вариант расположения корзин для HDD/SSD

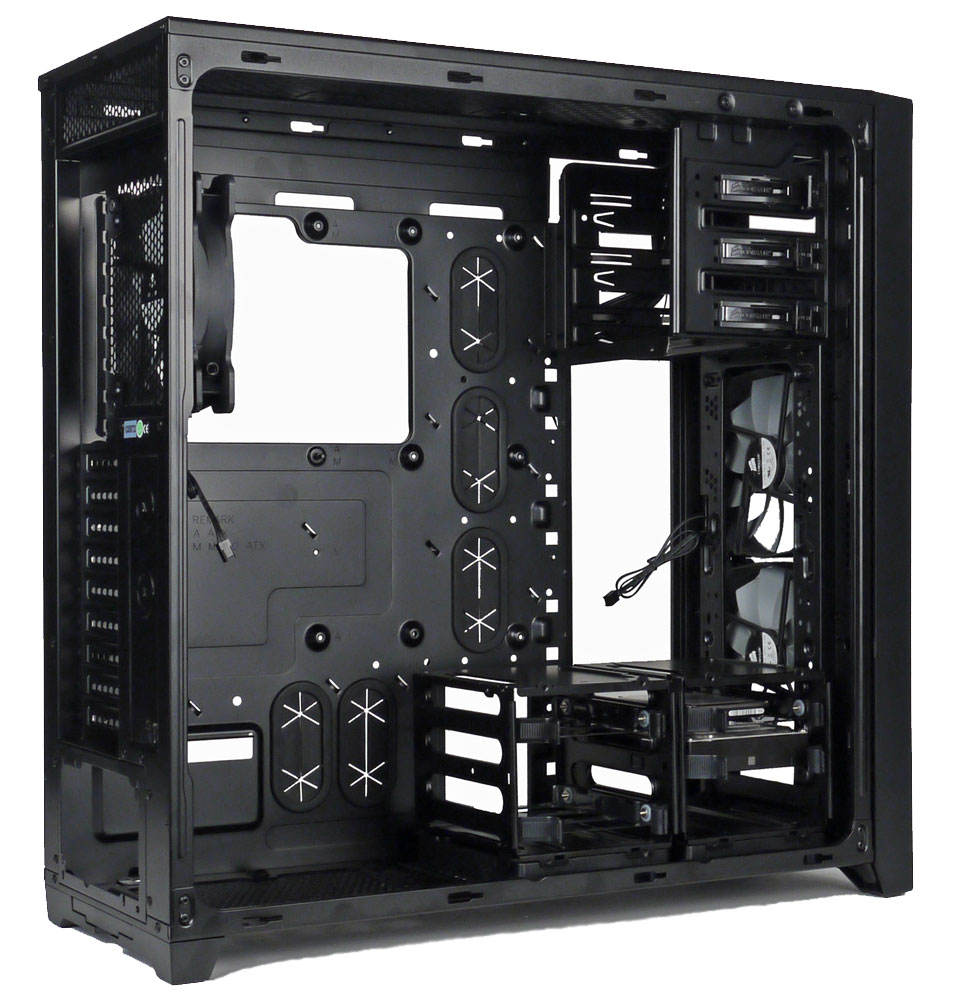

Вариант расположения корзин для HDD/SSD

Наконец, можно вовсе убрать обе корзины, оставив максимальный простор для видеокарт и иных компонентов компьютера; конечно, при этом компьютер не останется без дисков, просто придется использовать 2,5-дюймовые модели, для которых есть четыре дополнительных места в правой боковой части шасси. Диски здесь устанавливаются вертикально с помощью специальных пластиковых рамок, отдельных для каждого посадочного места. И накопители в рамках, и рамки к шасси крепятся с помощью защелок, поэтому снятие и установка не займут много времени и не составят труда. Относительно этих мест производитель говорит о твердотельных накопителях — очевидно, потому, что в общем случае HDD выделяет больше тепла, чем SSD того же форм-фактора, а каких-то мер по обеспечению нормального теплового режима для боковых накопителей не предусмотрено, нет даже отверстий в правой боковой стенке. Но, конечно, возможность установки в этих местах 2,5-дюймовых HDD не исключается.

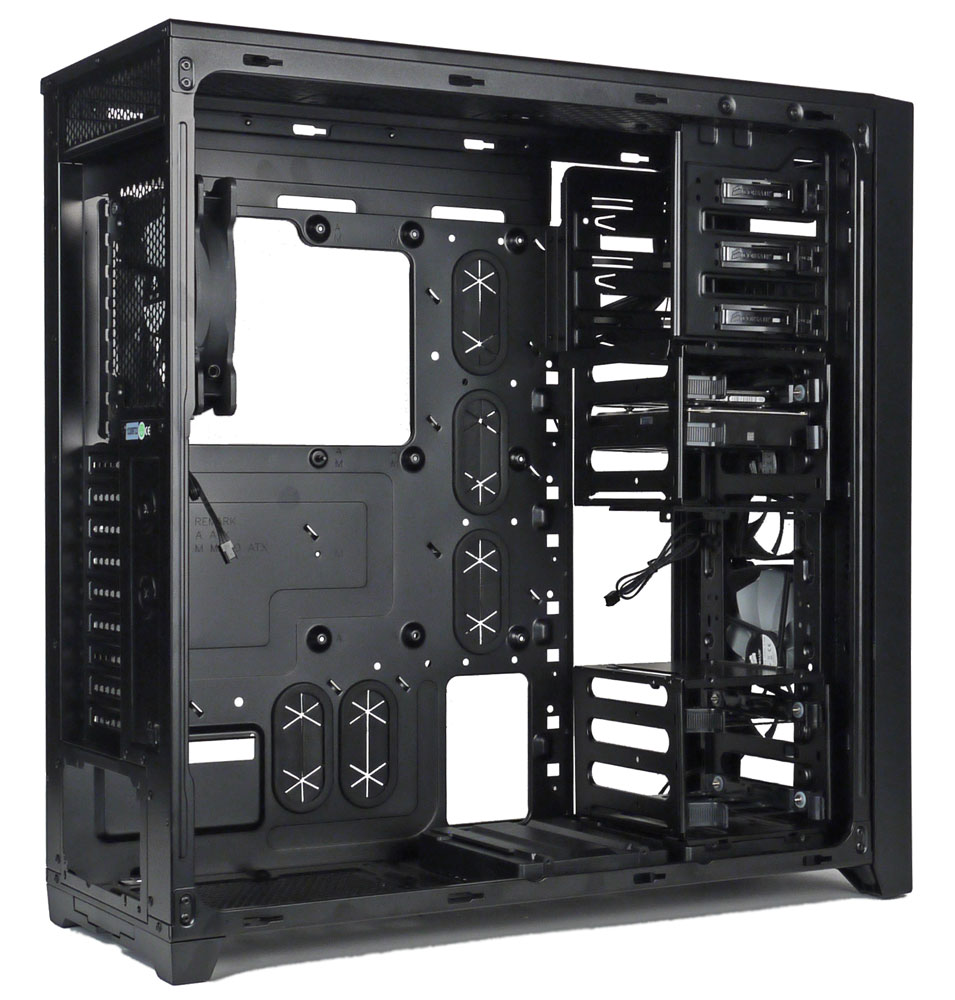

Вариант расположения корзин для HDD/SSD

Если же конфигурация компютера требует максимального количества накопителей, то можно использовать все десять штатных мест, и нельзя сказать, что при этом выбор видеоадаптеров будет ограничен лишь самыми бюджетными моделями: если без корзин длина устанавливаемых карт составляет целых 480 мм (почти полметра!), то с подвешенными корзинами она сократится до 350 мм, что тоже неплохо. Естественно, в обоих случаях учитываются разъемы дополнительного питания, расположенные в торцах плат.

Вариант расположения корзин для HDD/SSD

Для пятидюймовых устройств есть три слота с выходом на лицевую панель, а вот для 3,5-дюймовых устройств такого выхода, традиционно для Corsair, не предусмотрено.

Блок питания, приобретаемый отдельно, располагается горизонтально в нижней части корпуса, причем места вполне достаточно для моделей с увеличенной мощностью и длиной.

Корпус рассчитан на установку системных плат формата до E-ATX включительно, количество слотов расширения — девять.

Комплектация традиционно небогатая: достаточный для подавляющего большинства случаев набор крепежа, рассортированного по пакетикам, четыре одноразовые стяжки для кабелей и руководство по сборке на нескольких языках, включая русский.

Конструкция

Размеры корпуса 555×235×555 мм (В×Ш×Г), включая выступающие части.

Шасси и боковые панели изготовлены из стали толщиной 0,7 мм, и при таких габаритах жесткость получилась не слишком высокой, что особенно сказывается на левой боковой крышке, имеющей большое окно. Правда, при снятии и установке боковых крышек выручает распашная система крепления: крышки снимаются поворотом вокруг передней кромки, и недостаточная жесткость на удобстве работы особо не сказывается.

Недостаточная прочность особенно сказывается на верхней панели корпуса, значительную часть которой занимает вентиляционная решетка.

Заглушки пятидюймовых слотов крепятся к рамке фронтальной панели корпуса через еще одну переходную рамку, верхняя часть которой является лицевой накладкой панели управления; крепится эта рамка четырьмя защелками. Удалив ее, мы получаем доступ к планке с разъемами, кнопками и индикаторами, которая закреплена двумя саморезами; один из них, в доставшемся нам образце почему-то отсутствовал, и поскольку он приходился на край планки с USB-портами, то при подключении или извлечении USB-устройств ощущался небольшой люфт — пришлось поставить саморез из комплекта принадлежностей. Становится доступной и пара саморезов, закрепляющих большую рамку; отвернув их, рамку нужно снимать сдвигом вниз, но делать это вряд ли кому-то потребуется.

Панель управления очень похожа на ту, что мы видели у Obsidian 350D. Всё так же центральную часть занимает кнопка Power в виде горизонтально вытянутого прямоугольника, окаймленного по бокам белыми индикаторами включения и активности HDD. Слева расположены маленькая кнопка Reset (случайно не нажмешь, да и преднамеренно еще надо постараться нажать) и пара аудиоразъемов. Справа разместились порты USB, но уже не два и горизонтально, как в 350D, а четыре (по два USB 2.0 и 3.0) и вертикально, т.е. проблем с одновременной установкой широких устройств наверняка не будет.

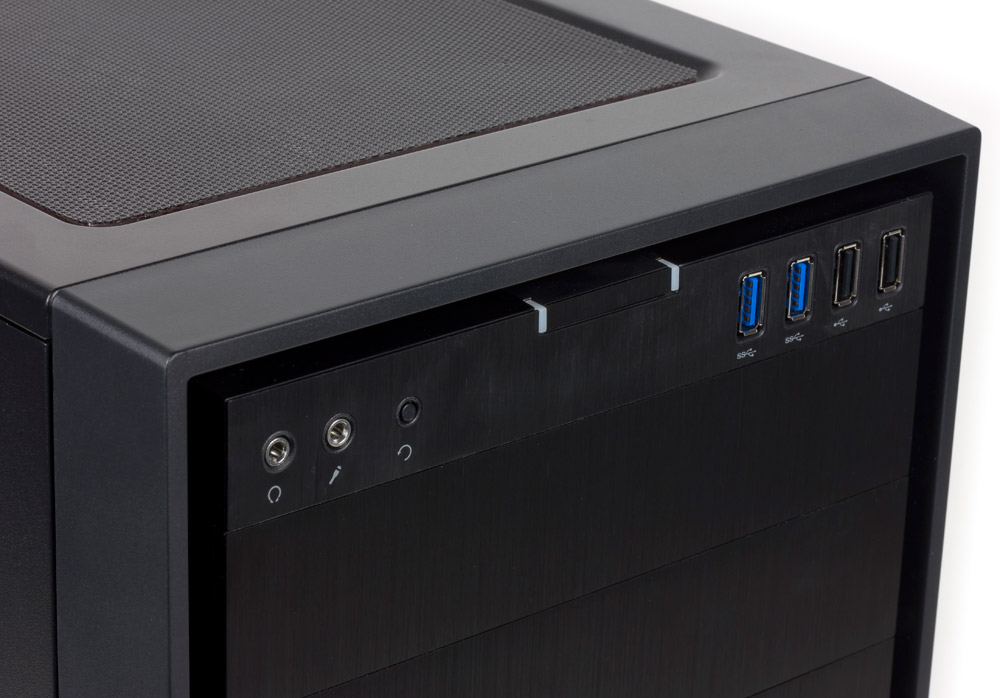

Панель управления

Естественно, такое расположение органов управления и внешних разъемов сделает работу с компьютером на основе корпуса Obsidian 750D одинаково удобной как при напольном, так и при настольном его размещении.

Система вентиляции

В штатную комплектацию входят три 140-миллиметровых вентилятора с логотипом Corsair. Все они без подсветки, а подключаются только к 3-контактным разъемам системной платы, поскольку какого-либо контроллера в корпусе не предусмотрено.

Два штатных вентилятора, установленных в качестве нагнетающих, расположены на фронтальной панели шасси. Изначально они установлены на максимальном расстоянии от днища, что ограничивает их воздействие на расположенные внизу дисковые корзины. Но монтажные отверстия позволяют переставить один или оба вентилятора пониже (примерно на 5 см), а также заменить на 120-миллиметровые модели.

Вентиляторы лицевой панели

В зависимости от конфигурации компьютера, эти вентиляторы будут либо создавать дополнительный поток воздуха для видеокарт и других компонентов, установленных на системной плате, либо способствовать охлаждению дисковой системы в соответствии с вариантами размещения дисковых корзин, перечисленными выше.

Третий вентилятор размещен вполне стандартно: как вытяжной на задней стенке.

Есть и возможность установки дополнительных вентиляторов: двух 140- или трех 120-миллиметровых на верхней панели корпуса и двух 120-миллиметровых на днище шасси (но для этого придется удалить оттуда пластиковые основания дисковых корзин, отвернув по 4 самореза снизу). В комплекте есть и крепеж для этих вентиляторов.

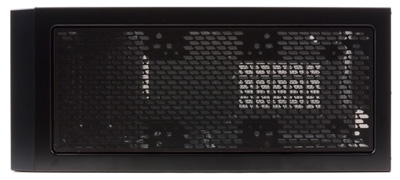

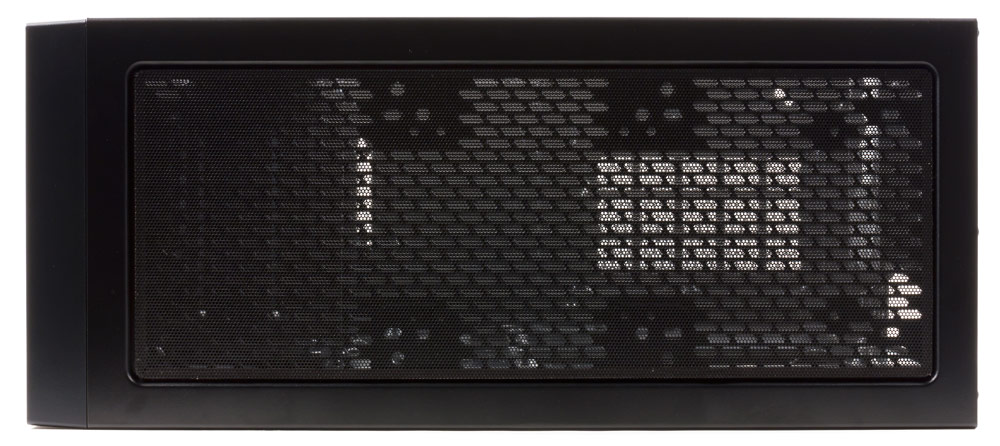

Верхняя панель

Высота и глубина корпуса позволят устанавливать радиаторы систем жидкостного охлаждения как в верхней, так и в передней части шасси, а на задней стенке для СВО имеются отверстия, заглушки в которых придется выламывать. Отметим, что от верхнего края системной платы до верхней панели шасси остается целых 80 мм, что дает широкие возможности для выбора систем охлаждения.

Фильтрами из капроновой сетки на пластиковых рамках снабжены фронтальные вентиляторы и место расположения блока питания. Для доступа к переднему фильтру придется снять нижнюю декоративную накладку лицевой панели, для чего нужно нажать на помеченные участки в ее верхней части, чтобы освободить защелки, слегка повернуть накладку в вертикальной плоскости и удалить ее движением вверх. Фильтр крепится одним пластиковым фиксатором и извлекается очень легко. Одновременно мы получим и доступ к крепежу фронтальных вентиляторов.

Попутно вновь отметим недостаток решений со сплошными декоративными накладками, нередко встречающимися в различных корпусах: приток воздуха к вентиляторам в таких случаях определяется ограниченным сечением щелей, которые остаются между накладкой и рамкой фронтальной панели, поэтому производительность вентиляторов будет снижена. Конечно, можно попросту снять декоративную накладку, но тогда целостность дизайна лицевой панели будет нарушена, и корпус при взгляде спереди будет иметь очень уж утилитарный вид.

Фильтр вентилятора блока питания крепится снаружи к днищу шасси и извлекается еще проще, чем фронтальный, причем относительно небольшая длина его рамки не потребует при извлечении очень уж значительного пространства позади компьютера.

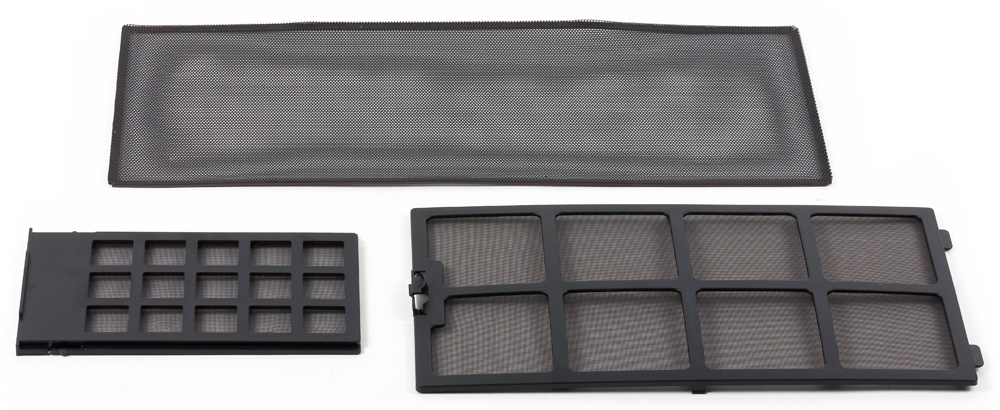

Фильтры

Самым простым в обслуживании является фильтр для дополнительных вентиляторов на верхней панели, сделанный в виде пластины из тонкого пластика, оснащенной по всему периметру магнитами. Этот фильтр накладывается сверху и легко может быть снят. Пожалуй, единственный его недостаток в слишком крупных отверстиях: более-менее крупные частицы будут задерживаться, а вот для мелкой пыли такая решетка особым препятствием не является. Тем не менее, наличие верхнего фильтра можно только приветствовать.

А вот для нижних опциональных вентиляторов фильтра не предусмотрено. Подобную экономию вполне можно назвать оправданной: такие вентиляторы ставят редко, к тому же их установка в данном случае будет связана с сокращением числа возможных вариантов размещения дисковых корзин.

Корпус позволяет устанавливать процессорные системы охлаждения высотой до 180 мм.

Сборка системного блока

К описанному выше распашному способу крепления боковых крышек надо добавить, что фиксируются они винтами с накатными головками и имеют выступы для захвата, облегчающие снятие — это плюс, а к минусам отнесем не до конца продуманную конструкцию петли: крышку приходится придерживать, иначе после поворота на небольшой угол она попросту может упасть.

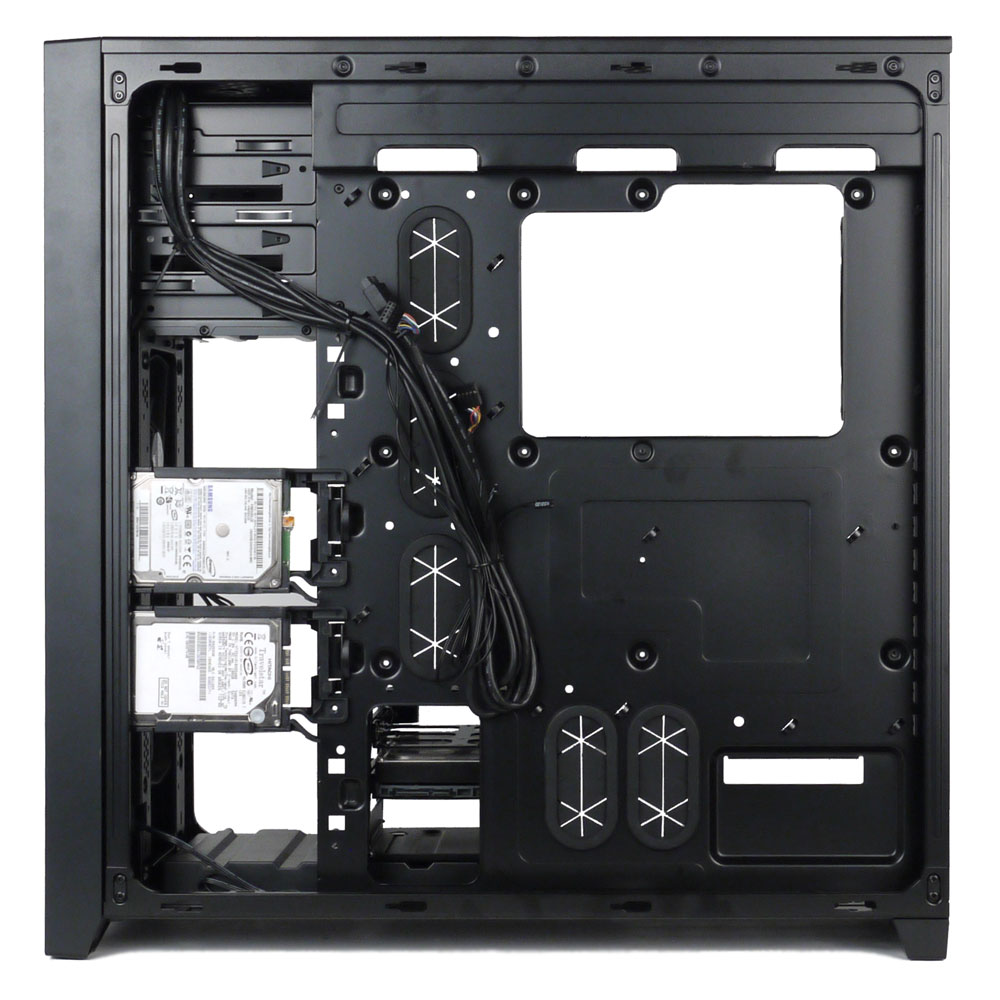

Для монтажа системной платы в большинстве случаев стойки устанавливать не придется: в подложке есть штампованные выступы с резьбовыми отверстиями, а средняя стойка, уже установленная, является центрирующей. Если выступов для выбранной платы окажется недостаточно, можно будет добавить стойки из комплекта.

В подложке есть и вырез, позволяющий устанавливать и снимать процессорный кулер без демонтажа платы. Отверстие для портов ввода-вывода на задней панели ничем не закрыто, а девять прорезей для плат расширения снабжены многоразовыми заглушками.

Крепление плат расширения — винтами с накатной головкой; боковая кромка шасси, которая расположена напротив, имеет вырез для удобства работы отверткой.

Блок питания крепится винтами непосредственно к задней стенке, на нижней плоскости шасси есть выступы, помогающие правильно сориентировать его при установке, вот только каких-либо амортизирующих накладок не предусмотрено. Ставить БП можно вентилятором вверх или вниз, а уже установленная системная плата не помешает монтажу блока питания.

При установленных на днище дисковых корзинах для БП остается чуть более 24 см — расстояние вполне приличное, но нужно не забывать про место для толстых и жестких пучков проводов, выходящих из его задней стенки. Если места маловато, придется снять или переставить вторую корзину.

Корзины и к пластиковым основаниям на днище шасси, и к пятидюймовой корзине, и друг к другу крепятся с помощью системы выступов и пазов, а фиксируются саморезами. Если обе 3,5-дюймовые корзины подвешиваются к пятидюймовой, то сначала надо соединить обе трехдюймовые, и лишь потом прикреплять к отсеку для ODD.

Диски в корзины устанавливаются с помощью пластиковых салазок, которые мы уже видели в других корпусах Corsair. 3,5-дюймовые диски закрепляются в салазках штифтами с силиконовыми амортизаторами, а 2,5-дюймовые фиксируются винтами. Вибрации, возникающие при работе дисков, при этом гаситься будут, но ни о каком теплоотводе от их корпусов на шасси речи нет, и тепловой режим накопителей должен обеспечиваться фронтальными вентиляторами, воздействие которых на вторую корзину, установленную на днище шасси, будет незначительным.

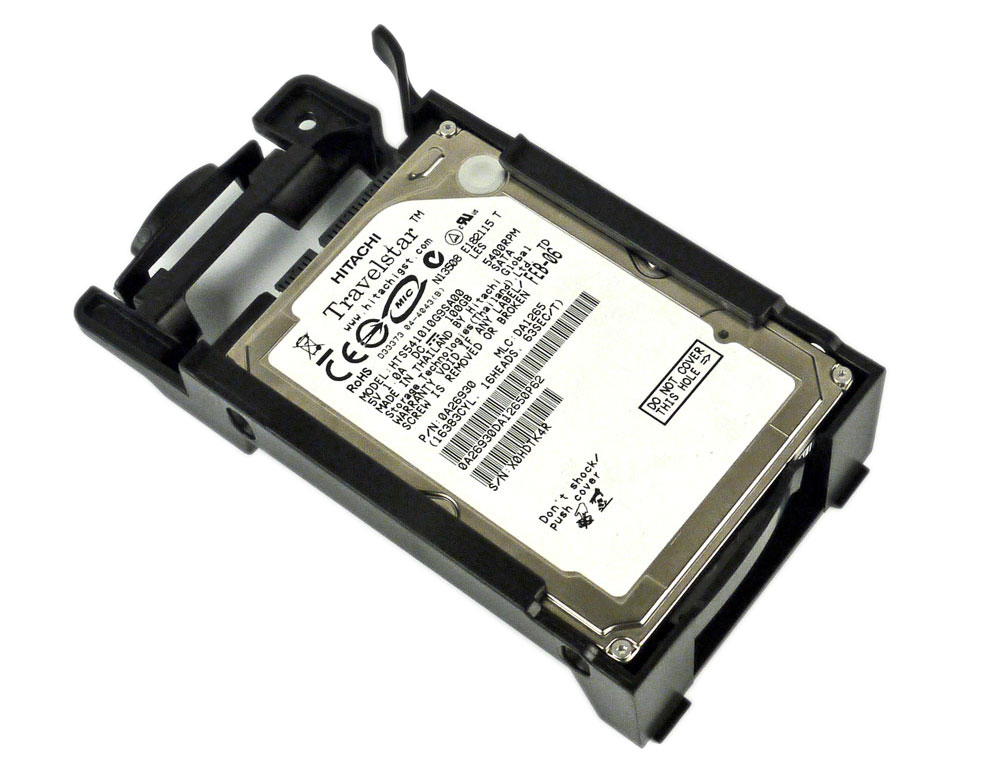

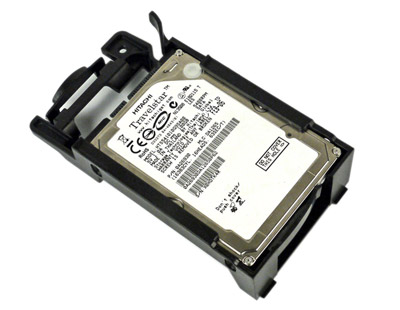

Салазки для HDD/SSD

Защелки у салазок достаточно удобные, однако при установке в корзину есть небольшой люфт, устранить который можно с помощью дополнительного крепления винтом слева.

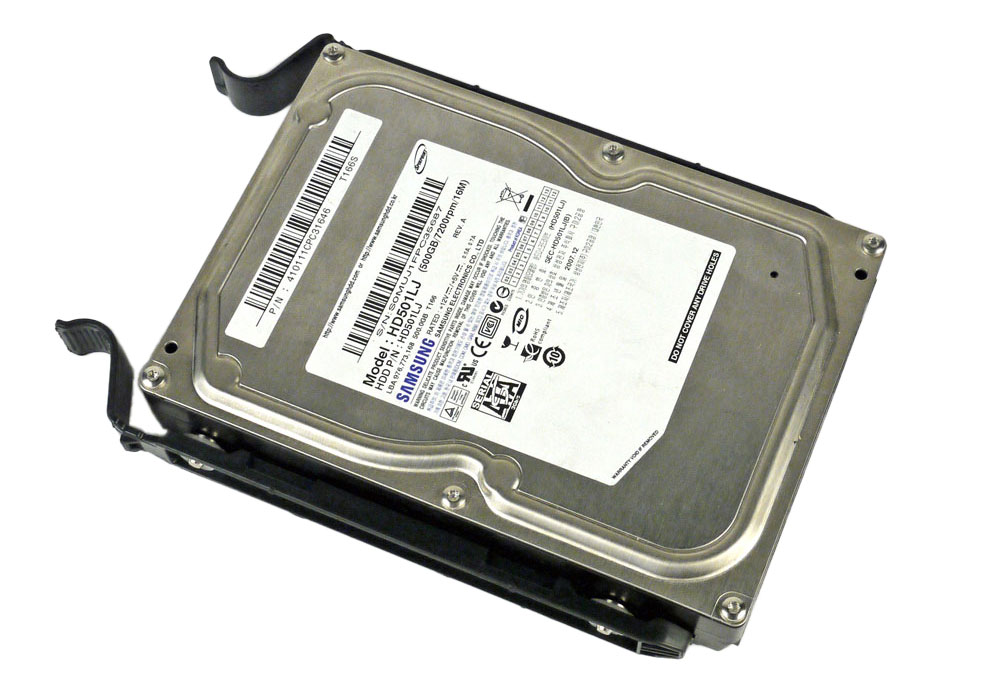

Салазки для HDD/SSD

Для удобства подключения кабелей к накопителям справа предусмотрены два окна, побольше и поменьше, а свободного места вполне достаточно для использования интерфейсных SATA-кабелей как с прямыми, так и с Г-образными разъемами. И эти, и все остальные кабели при монтаже можно проложить за подложкой системной платы, причем особо тщательно укладывать их не придется — пространства справа вполне достаточно, да и пяти больших прорезей с резиновыми заглушками должно хватить для большинства конфигураций. Правда, наличие такого количества прорезей, да еще и большого окна для монтажа процессорного кулера, заметно снизило жесткость подложки.

Рамки для 2,5-дюймовых накопителей, устанавливаемые справа, крепятся защелками, равно как и накопители в рамках. Накопитель в рамке сидит довольно плотно, но есть возможность закрепить его винтом; если же этого не делать, то SSD/HDD можно будет извлекать без снятия самой рамки.

Подключение фронтальных разъемов USB и аудио к внутренним разъемам системной платы производится монолитными коннекторами. Как принято у Corsair, для аудио есть только HD Audio.

Крепление оптических приводов безвинтовое, с помощью штатных защелок на левой стороне, удерживающих накопители очень прочно, но есть возможность и дополнительного крепления одним винтом справа. Заглушек в шасси у всех трех пятидюймовых слотов нет, а декоративные заглушки в лицевой панели изнутри снабжены удобными захватами, и потому извлечь их можно без труда.

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

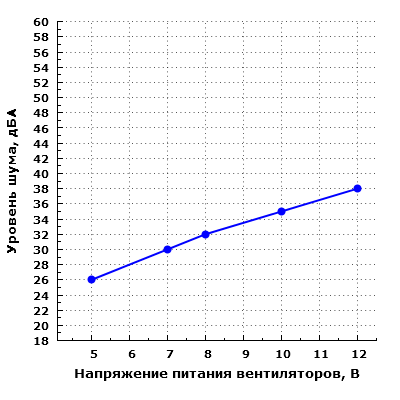

Уровень шума корпуса

На типовых расстояниях уровень шума системы охлаждения корпуса изменяется в довольно широких пределах от 26 до 38 дБА в зависимости от напряжения питания вентиляторов.

При напряжении питания вентиляторов до 8,5 В включительно шум можно оценить как малозаметный в типичных условиях жилого помещения в дневное время суток, что вполне позволяет использовать штатные вентиляторы, если нет особо высоких требований к акустической эргономике.

При напряжении питания вентиляторов 10-12 В шум повышается и в условиях типичного жилого помещения уже будет заметен довольно хорошо. Тем не менее, эргономичный предел, соответствующий значению 40 дБА, его уровень не превышает, что вполне позволяет использовать режим с питанием вентиляторов напряжением 12 В при выполнении задач, требующих максимальной производительности и высокого тепловыделения компонентов соответственно.

Размещение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА454545
Источник шума в корпусе, дБА434543
Ослабление шума, дБА202
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА444544
Корпусные вентиляторы (12 В), дБА383838
Приращение шума за счет корпусных вентиляторов, дБА101
Корпусные вентиляторы (5 В), дБА262625

Корпус имеет сплошные боковые стенки, но сверху и снизу расположены вентиляционные отверстия большой площади. В связи с этим с фронта отсутствует какое-либо ослабление шума, возникающего во внутреннем объеме корпуса. А вот в случае эмуляции напольного размещения со сдвигом от центральной оси все-таки регистрируется минимальное ослабление уровня шума, хотя на слух его заметить почти невозможно.

Позиционирование и выводы

Поскольку это далеко не первый корпус данной серии, рассмотренный нами, то в отношении дизайна можно лишь повторить сказанное ранее: строгий экстерьер Obsidian 750D наверняка кому-то покажется скучным, однако общий стиль серии, явно прослеживаемый в этой модели, и не рассчитан на ценителей необычных форм.

Большой размер самого корпуса, неплохая оснащенность внешними портами, большой выбор типоразмеров системных плат и особенно видеокарт наряду с гибко трансформируемой системой размещения HDD/SSD позволят использовать данный корпус для создания широкого спектра высокопроизводительных компьютеров, содержащих и несколько мощных видеокарт, и достаточное количество накопителей. Этому способствуют и имеющиеся в корпусе возможности по модернизации системы охлаждения.

Значительных недостатков в конструкции мы не выявили, но, как водится, без некоторых минусов не обошлось. Самый крупный из них — цена корпуса достаточно высока, хотя запредельно высокой ее все же не назовешь, особенно с учетом производителя: решения Corsair к бюджетным не относятся.


Средняя цена по данным price.ru
$183(2)
Средняя цена по данным Яндекс.Маркет
T-10567325
Предложения Corsair Obsidian 750D по данным Яндекс.Маркет
L-10567325-10


Корпус Corsair Obsidian 750D предоставлен на тестирование производителем
