Корпус Corsair Obsidian 350D



Корпус Corsair Obsidian 350D, внешний вид
Полная галерея наших фотографий этой модели
Данная модель на сайте производителя
Технические характеристики

Продолжаем знакомство с корпусами Corsair Obsidian — на этот раз с самой миниатюрной из моделей серии, имеющей индекс 350D. Это новинка, рассчитанная на установку системных плат формфактора microATX и Mini-ITX, и весит она в три с лишним раза меньше, чем самый габаритный из корпусов Obsidian — недавно рассмотренный нами 900D.

Упаковка, как и у других корпусов Corsair, сделана из обычного картона со схематичным изображением корпуса в сборе и в разобранном виде, и содержит краткие пояснения на разных языках, включая русский. Прорези по бокам для захвата руками при переноске есть, хотя общий вес и невелик, а вот в некоторых более увесистых корпусах производитель про них забывает.

Упаковка Corsair Obsidian 350D

Дизайн 350D продолжает общую для всей серии тенденцию: строгий и без модерновых изысков, цвет матовый черный, без глянцевых деталей, а в оформлении применяются алюминиевые элементы. В данном случае из алюминия сделаны все декоративные накладки лицевой панели. Вновь напомним об осторожности: любая царапина на черном окрасе алюминиевых деталей будет хорошо заметна.

Корпус предлагается в двух вариантах: со сплошной левой боковой стенкой и с большим окном в ней, закрытым прозрачным пластиком (Windowed, именно такой нам и достался). Передняя часть модели 350D очень напоминает «самого большого брата» 900D: лицевая панель сделана в виде рамки сложной формы, фигурные выступы в нижней части которой являются ножками. Вот только рамка эта пластмассовая, а не алюминиевая, как в 900D.

Лицевая панель

В верхней части, как и в 900D, расположена панель с кнопками, разъемами и индикаторами, только она не прикрыта откидной крышкой, хотя кнопка Power точно такая же. Ниже идут два слота для 5,25-дюймовых устройств, закрытых заглушками с алюминиевыми накладками, а вся нижняя часть закрыта съемной декоративной панелью — всё, как в 900D, только слотов меньше и декоративная панель крепится иначе, к тому же она не целиком металлическая, а пластиковая с накладкой из тонкого алюминиевого листа.

Съемная панель всё также закрывает фронтальные вентиляторы, но даже когда она установлена, по краям предусмотрены немалые щели для воздуха. Поэтому снимать ее будут не все и не всегда, и это хорошо: без панели корпус спереди выглядит далеко не так элегантно.

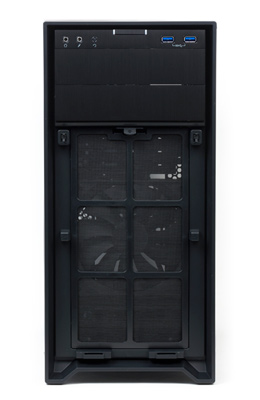

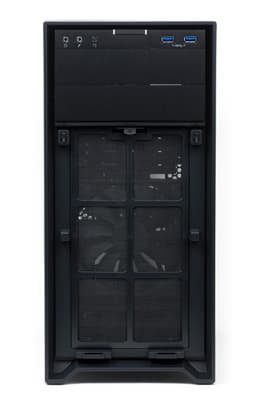

Лицевая панель

Качество изготовления элементов лицевой панели вполне соответствует имиджу производителя: зазоры ровные, без малейших перекосов, и спереди корпус выглядит достаточно дорогим. К сожалению, вид сбоку или сверху несколько портит это впечатление: всё, как в бюджетных корпусах. Не будем считать это серьезным упреком: во-первых, корпус 350D действительно можно считать бюджетным по сравнению с остальными в серии (обозначенная производителем цена минимум в полтора раза меньше), во-вторых — если поставить его на пол или в нишу, то все его поверхности, кроме фронтальной, попросту не будут видны.

Компоновка

Corsair Obsidian Series 350D производитель заявляет как miditower; поскольку границы понятий «mini-midi», равно как и «midi-full», в отношении корпусов достаточно условны, то оспаривать это утверждение мы не будем, хотя и отметим, что сами отнесли бы эту модель скорее к minitower — тем более, что на соседней странице производитель сам пишет, что 350D меньше, чем корпуса miditower (перевод наш).

В компоновке не было бы ничего необычного, если бы не максимально возможное количество дисков и способ размещения 2,5-дюймовых накопителей. Есть вполне привычная поперечная корзина, закрепленная на днище шасси, в которую на салазках вставляются 3,5- или 2,5-дюймовые HDD/SSD. Вот только корпус явно «заточен» под размещение мощных и длинных видеокарт, причем даже не единичных, а с подключением SLI/CrossFire, поэтому посадочных мест в корзине всего два — над ней оставлено место для видеокарт.

Корзина для 3,5-дюймовых накопителей

Но производитель учел, что для многих потребителей двух дисков будет мало, и решил эту проблему с помощью дополнительной корзины для 2,5-дюймовых накопителей. В описании на сайте и в прилагаемом буклете говорится о двух посадочных местах в этой корзине, нам же досталась трехместная корзина. На самом деле, мест в ней может быть и еще больше, и меньше: отсеки для дисков в ней пристегиваются друг к другу с помощью пластиковых защелок. Получившийся «бутерброд» можно закрепить снизу к 5-дюймовому отсеку или сверху на нижней корзине (также с помощью защелок).

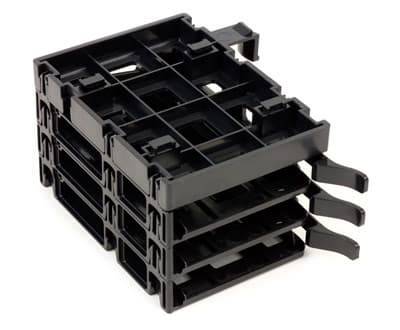

Корзина для 2,5-дюймовых накопителей

Таким образом, в нашем корпусе можно разместить до пяти HDD/SSD, из которых 3,5-дюймовых не более двух. Еще раз подчеркнем: официально заявляется о четырех посадочных местах, и мы не можем судить, повезло ли нам персонально или производитель будет комплектовать все корпуса 350D трехместными 2,5-дюймовыми корзинами.

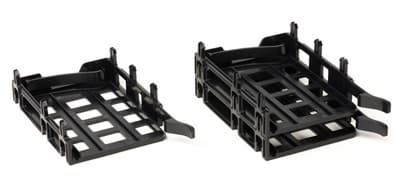

Корзина для 2,5-дюймовых накопителей

Для установки оптических накопителей есть два слота, чего для большинства возможных конфигураций вполне достаточно. Конечно, один из этих слотов можно использовать и для размещения HDD/SSD с помощью отдельно приобретаемого адаптера, а вот 3,5-дюймовое устройство с выходом на переднюю панель установить не получится: нет ни адаптера в комплекте, ни внешней заглушки с соответствующей прорезью. Почему-то не жалует фирма Corsair подобные устройства, хотя потребность в них порой еще сохраняется.

Как уже было сказано, возможность установки системных плат ограничена форматом microATX, поэтому слотов для плат расширения всего пять. Зато выбор видеокарт очень широкий: максимальная их длина даже в системе SLI/CrossFire составляет 370 мм (включая разъем дополнительного питания, если он расположен в торце).

В комплекте обычная для корпусов Corsair листовка с чертежом и инструкциями на разных языках, включая русский, комплект рассортированного по пакетикам крепежа и четыре одноразовых стяжки для кабелей.

Комплектация

Конструкция

Размеры корпуса 440×210×460 мм (В×Ш×Г), включая ножки и другие выступающие элементы. В конструкции сочетается сталь разной толщины: 0,6 мм в элементах шасси и нижней дисковой корзины, 0,7 мм у боковых стенок и 0,8 мм для верхней крышки, имеющей множество вентиляционных отверстий. Поскольку корпус еще и достаточно компактен, то его жесткость в целом получилась вполне удовлетворительной, и покритиковать в этом плане можно лишь подложку системной платы.

Боковые стенки распашные, их передние кромки имеют П-образные петли, зацепляющиеся за округлые внутренние грани передних стоек шасси. Фиксация — винтами с накатными головками.

Довольно высокие ножки корпуса пластиковые, снабжены резиновыми амортизирующими накладками.

Снимать лицевую панель целиком вряд ли кому-нибудь потребуется: заглушки 5-дюймовых слотов изнутри имеют фиксаторы с удобными ручками и извлекаются очень легко, панель с разъемами и кнопками закреплена на отдельной рамке, которую также не составит труда снять, освободив ее защелки. И к фронтальным вентиляторам доступ очень простой, как для обслуживания, так и для замены.

Панель управления

На панели управления в центре размещена кнопка Power в виде узкой горизонтальной полосы, левую и правую кромки которой занимают белые светодиодные индикаторы включения и дисковой активности. Чуть ниже справа расположены два порта USB 3.0, ориентированные горизонтально, и потому могут быть проблемы при одновременном подключении к ним широких устройств. Слева разместились небольшая кнопка Reset и пара аудиоразъемов. Подобное расположение органов управления и внешних разъемов делает удобной работу с компьютером на базе корпуса Obsidian 350D как при напольном, так и при настольном размещении.

Система вентиляции

В штатную комплектацию входят два вентилятора: 140-миллиметровый фронтальный и 120-миллиметровый на задней стенке. Оба не имеют подсветки и подключаются к 3-контактным разъемам системной платы — каких-либо контроллеров в корпусе нет, как нет и амортизирующих прокладок в местах крепления.

Заводская установка фронтального вентилятора еще раз подчеркивает «заточенность» на мощную видеосистему: он закреплен в центре переднего блока вентиляторов, как раз напротив места расположения видеокарт, и поток воздуха от него не затрагивает корзины с накопителями. Однако посадочных мест спереди два, и владелец может сместить вентилятор выше или ниже, поставить второй такой же, а имеющиеся крепежные отверстия позволят размещать и 120-миллиметровые вентиляторы.

Фронтальный вентилятор

Еще один вариант дополнения штатной системы вентиляции предусматривает верхняя крышка корпуса, в которой не только есть вентиляционные отверстия, но и предусмотрены посадочные места для двух 120- или 140-миллиметровых вентиляторов, причем именно эти места снабжены амортизирующими прокладками. Отметим, что в комплекте есть и крепеж для них.

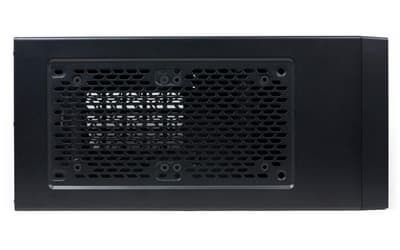

Верхняя панель

Каких-то других мест для вентиляторов в корпусе нет, а из дополнительных вентиляционных отверстий есть лишь перфорированная область на задней стенке и три отверстия для жидкостной системы охлаждения, закрытые резиновыми заглушками с разрезными лепестками. Подобную систему вполне можно смонтировать внутри: на «потолке» корпуса для ее радиатора остается достаточно места.

Перейдем к системе фильтрации. Спереди имеется пластиковая рамка с капроновой сеткой, доступ к которой открывается после снятия фронтальной декоративной панели. Рамка крепится защелкой вверху и легко извлекается, при этом мы получаем доступ к фронтальным вентиляторам и их крепежным винтам.

Второй штатный фильтр схожей конструкции закрывает отверстия в нижней плоскости шасси, обеспечивающие доступ воздуха к блоку питания при его размещении вентилятором вниз. Этот фильтр извлечь еще проще: достаточно вытянуть рамку сзади.

Нижний фильтр

А вот верхняя крышка корпуса никакого фильтра не имеет. Мы много раз писали о странных представлениях многих производителей о путях проникновения пыли: даже если вверху установлены вентиляторы, то вряд ли они будут работать по 24 часа 365 дней в году, а при выключенном компьютере пыль и всякий мелкий мусор в полном соответствии с законами физики будут падать вниз, внутрь корпуса, благо отверстий для этого в верхней крышке хоть отбавляй. И скидку на бюджетность тут уже не сделаешь: в наших обзорах описаны недорогие корпуса, оснащенные верхними фильтрами.

Сборка системного блока

Боковые стенки благодаря как способу крепления, так и небольшому размеру, снимаются и устанавливаются без проблем.

Стойки для крепления системной платы уже установлены, причем центральная имеет выступающий штырек, облегчающий установку платы на место.

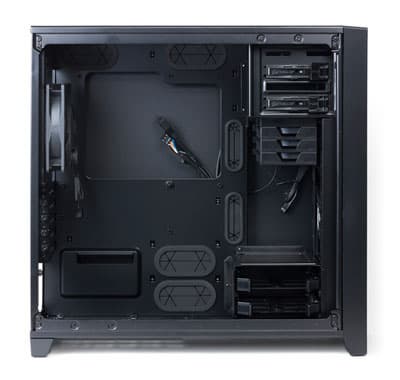

Вид изнутри слева

Отверстие для портов ввода-вывода на задней панели ничем не закрыто, а пять прорезей для плат расширения снабжены многоразовыми заглушками. Крепление плат расширения — винтами с накатной головкой.

Большое окно в подложке системной платы позволит устанавливать или снимать процессорный кулер, не демонтируя саму плату; но сочетание этого окна и других отверстий для прокладки кабелей с тонким металлом подложки заметно снизило ее жесткость.

Зазор между верхним краем системной платы и верхней крышкой составляет почти 60 мм, что позволит без проблем устанавивать большие системы охлаждения процессора. Но надо учитывать, что при установке вентиляторов на верхней крышке корпуса этот зазор уменьшится.

Аккуратно уложить кабели и шлейфы за подложкой помогут шесть больших отверстий, прикрытых резиновыми заглушками с разрезными лепестками, а прикрепить их к штампованным ушкам можно с помощью комплектных одноразовых стяжек.

Подключение фронтальных разъемов USB и аудио — монолитными коннекторами; для аудио, как и в других корпусах Corsair, есть только HD Audio. Сами кабели экранированные, а длина позволит без проблем проложить их за подложкой. Разъемы USB 3.0 подключаются только к внутреннему коннектору системной платы: переходника для подключения к внутренним разъемам USB 2.0, который мы видели в других моделях серии, здесь нет.

Крепление оптических приводов безвинтовое, с помощью штатных защелок на левой стороне, удерживающих накопители вполне прочно; можно и дополнительно закрепить их винтами справа. Заглушек в шасси у обоих 5-дюймовых слотов нет.

Блок питания крепится винтами к задней стенке, устанавливать его можно вентилятором вверх или вниз. Имеются выступы, приподнимающие БП над днищем шасси и облегчающие монтаж, но каких то амортизирующих прокладок в месте крепления блока питания нет. Очередность установки системной платы и БП значения не имеет.

Для размещения HDD/SSD в нижней корзине их сначала надо установить в гибкие пластиковые салазки; 3,5-дюймовые накопители фиксируются в них металлическими штифтами с силиконовыми амортизаторами, а 2,5-дюймовые крепятся винтами снизу. Вибрации при этом гасятся хорошо, но теплоотвода от корпуса накопителя на шасси нет, и в плане охлаждения можно рассчитывать лишь на фронтальные вентиляторы.

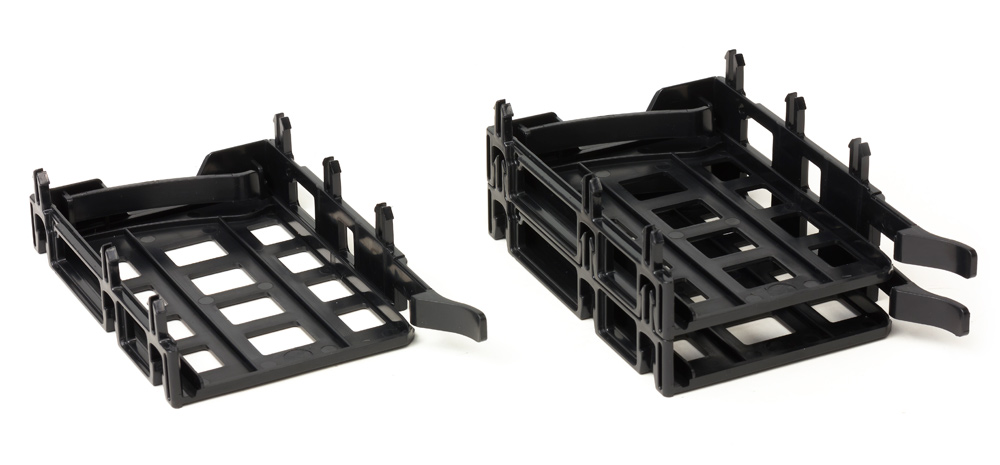

Салазки для HDD/SSD

Салазки вставляются в корзину с левой стороны и фиксируются пластиковыми защелками — не очень плотно, но дополнительного крепления винтами не предусмотрено. Интерфейсные SATA-кабели лучше использовать с Г-образным разъемом: места до правой стенки остается немного.

В 2,5-дюймовую корзину накопители вставляются справа, разъемами наружу, и здесь уже можно использовать любые кабели. Крепление достаточно оригинальное и удобное: накопитель фиксируется единственной защелкой, а с противоположного торца есть пружина, которая не только способствует лучшей фиксации, но и помогает извлечению: при освобождении защелки накопитель сам немного выезжает из корзины.

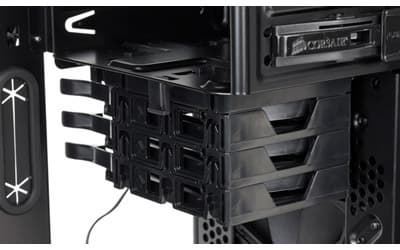

Корзина для 2,5-дюймовых накопителей

Измерение уровня шума

Измерение уровня шума проводится в соответствии с нашей методикой при помощи шумомера Октава 110А-Эко в звукоизолированной комнате с типичным уровнем шума 20 дБА. Во время измерения все электроприборы в комнате отключаются.

Для регулирования напряжения питания вентиляторов использовался автономный управляемый преобразователь.

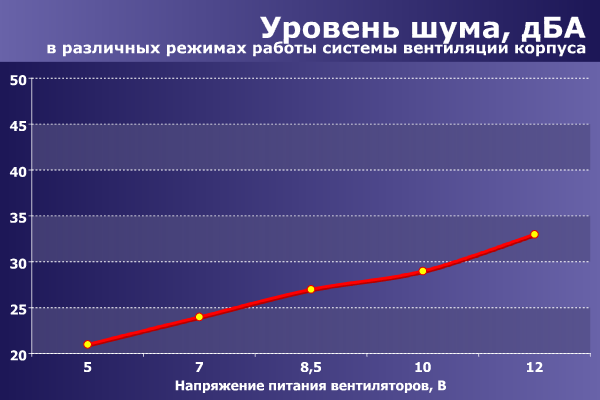

При питании вентиляторов от 5 вольт шум находится на очень низком уровне даже при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. Источник с таким уровнем шума уже можно считать условно бесшумным при эксплуатации на типовых расстояниях и в реальных домашних условиях.

С ростом напряжения питания вентиляторов также увеличивается и уровень шума, но при питании вентиляторов от 7 вольт шум все еще находится на низком уровне и по-прежнему слабо различим в помещении. В случае размещения корпуса на полу или на тумбе под столом уровень шума еще несколько снизится, и в этом случае систему охлаждения корпуса по-прежнему можно будет считать условно бесшумной.

При питании вентиляторов от 8,5—10 вольт шум системы охлаждения корпуса можно оценить как пониженный относительно типичного уровня шума для жилого помещения в дневное время суток при условии настольного расположения корпуса и размещения пользователя в ближнем поле от него. В случае размещения корпуса на полу или на тумбе под столом систему охлаждения этого корпуса можно будет признать достаточно тихой.

Наконец, при питании вентиляторов от 12 вольт шум достигает значения в 33 дБА — это примерный типичный уровень для жилого помещения в дневное время суток. Так что в это время дня источник с таким уровнем шума будет малозаметен в жилом, а тем более офисном помещении.

При позиционировании измерительного микрофона в соответствии с типичным размещением головы пользователя относительно системного блока при напольном размещении последнего шум заметно снижается. Соответственно, при напольном расположении корпуса шум можно считать пониженным, что и подтверждают результаты измерений. Зарегистрированное значение при подобных условиях составило 29 дБА с обеих сторон.

Расположение корпусаНапольное (слева)Настольное (по центру)Напольное (справа)
Источник шума без корпуса, дБА454545
Источник шума в корпусе, дБА434543
Ослабление шума, дБА202
Источник шума и корпусные вентиляторы (12 В) одновременно, дБА434643
Корпусные вентиляторы (12 В), дБА293329
Приращение шума за счет корпусных вентиляторов, дБА010

Корпус имеет сплошные боковые стенки и дверь перед передней панелью, но сверху, снизу и сзади расположены вентиляционные отверстия большой площади. По результатам измерений, с фронта отсутствует какое-либо ослабление шума, возникающего во внутреннем объеме корпуса. А вот в случае эмуляции напольного размещения со сдвигом от центральной оси регистрируется небольшое ослабление шума, хотя на слух его заметить почти невозможно. Таким образом, шумоизолирующие свойства данной модели находятся на невысоком уровне, но, вместе с тем, система охлаждения корпуса способна функционировать с низким уровнем шума.

Позиционирование и выводы

Прежде всего, отметим: очень интересно наблюдать серию в ее развитии, ведь за считанные месяцы она пополнилась двумя новыми моделями, каждая из которых побывала у нас на тестах.

Про единство стиля и хорошее качество изготовления мы уже не раз говорили, и отрадно, что новые корпуса следуют этой традиции.

Но если возможную сферу использования предыдущих корпусов серии Obsidian представить легко, то направление мыслей создателей модели 350D несколько озадачивает: с одной стороны, в корпус можно ставить лишь системные платы размером не более microATX, а с другой — прослеживается явная нацеленность на установку мощных видеокарт. Конечно, и среди подобных системных плат встречаются весьма производительные и имеющие поддержку SLI/CrossFire, однако платы microATX (и тем более Mini-ITX) больше ассоциируются с компьютерами базового или среднего уровня производительности, а вот количество накопителей в этих компьютерах может быть и больше одного-двух.

Обычно производители стремятся обеспечить наибольшее число посадочных мест для HDD/SSD, причем прежде всего наиболее распространенных в настольных компьютерах 3,5-дюймовых, а установку длинных видеокарт хоть и предусматривают, но лишь по желанию владельца и ценой уменьшения количества дисков. В случае же с Corsair Obsidian 350D всё наоборот: «зеленый свет» дан длинным видеокартам, а если владелец захочет поставить больше двух накопителей, то его выбор будет ограничен 2,5-дюймовыми моделями.

Что же, такая логика тоже имеет право на существование, а вот насколько она совпадает с предпочтениями потребителей, покажет время и статистика продаж. И здесь может сказаться еще один фактор: набор внешних портов корпуса вполне достаточен для компьютеров базового уровня, с небольшой натяжкой — для среднего уровня, однако для мощных и продвинутых конфигураций того, что предлагается в 350D, может оказаться маловато.

На момент написания обзора розничная цена исследованного корпуса составляла около $120, так что бюджетной ее можно назвать только в сравнении с другими корпусами Corsair. Добавим еще, что обозначенная производителем цена для варианта 350D без окна в левой стенке — на $10 ниже.


Средняя цена по данным price.ru
$97(11)
Средняя цена по данным Яндекс.Маркет
T-10484163
Предложения Corsair Obsidian 350D (без окна) по данным Яндекс.Маркет
L-10484163-10

Корпус предоставлен на тестирование производителем
