Обзор материнской платы Asus TUF Gaming B860-Plus WiFi на чипсете Intel B860

Всю детальную информацию о семействах процессоров можно найти в нашем разделе по ним.

Стоит напомнить, что изначально запуск платформы Intel LGA1851 оказался не столь удачным, как был с предыдущими платформами из-за отсутствия революционных приростов в производительности у семейства Intel Core Ultra 2xx, а всегда новые платформы (как и новые процессоры) выходят в свет в тандеме с топовыми чипсетами серии Z. А уж потом следуют массовые выпуски материнских плат на системных чипсетах попроще, ну и, разумеется, по более низким ценам.

И в данном случае чипсеты среднего уровня B860 и начального уровня H810 как раз могут оживить интерес к платформе Intel LGA1851.

Таблица основных отличий между тремя чипсетами семейства 800: Z890, B860 и H810. Ну и для наглядного сравнения с предшественником B760 его параметры также приведены в последней колонке.

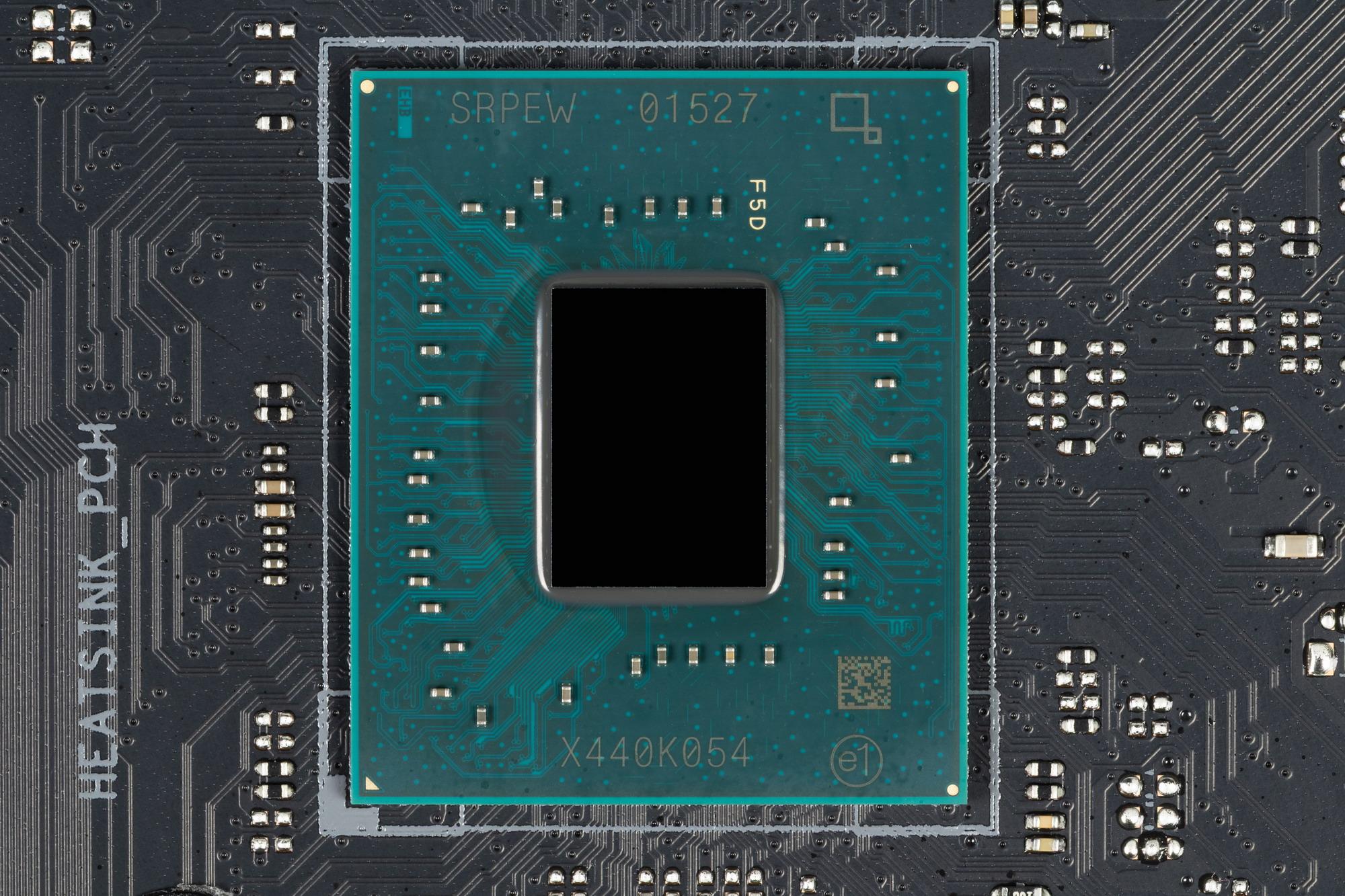

Мы видим, что чипсет B860 имеет 14 линий PCIe 4.0, плюс до 4х портов SATA (всего 18 линий, но 4 линии под SATA нельзя переконфигурировать). Заметим, что у B760 также 14 линий PCIe, однако там 4 линии SATA входят в это число, но при этом их можно переконфигурировать как 4 линии PCIe 3.0.

Процессоры Core Ultra в целом обладают в сумме 24 линиями PCIe (из них 20 – версии 5.0, а 4 – версии 4.0), еще имеется и встроенный контроллер Thunderbolt 4, который по сути нам дает 2 порта USB4 (до 40 Гб/с каждый). Но из-за урезанности B860 на материнках с ним процессор лимитирован лишь 20-ю линиями PCIe 5.0, а имеющиеся еще 4 линии PCIe 4.0 просто не используются. Также и по TB4 произошло урезание – на таких матплатах используется лишь 1 порт TB4 (из двух). Как мы увидим дальше, у данной матплаты даже этот порт TB4 не реализован.

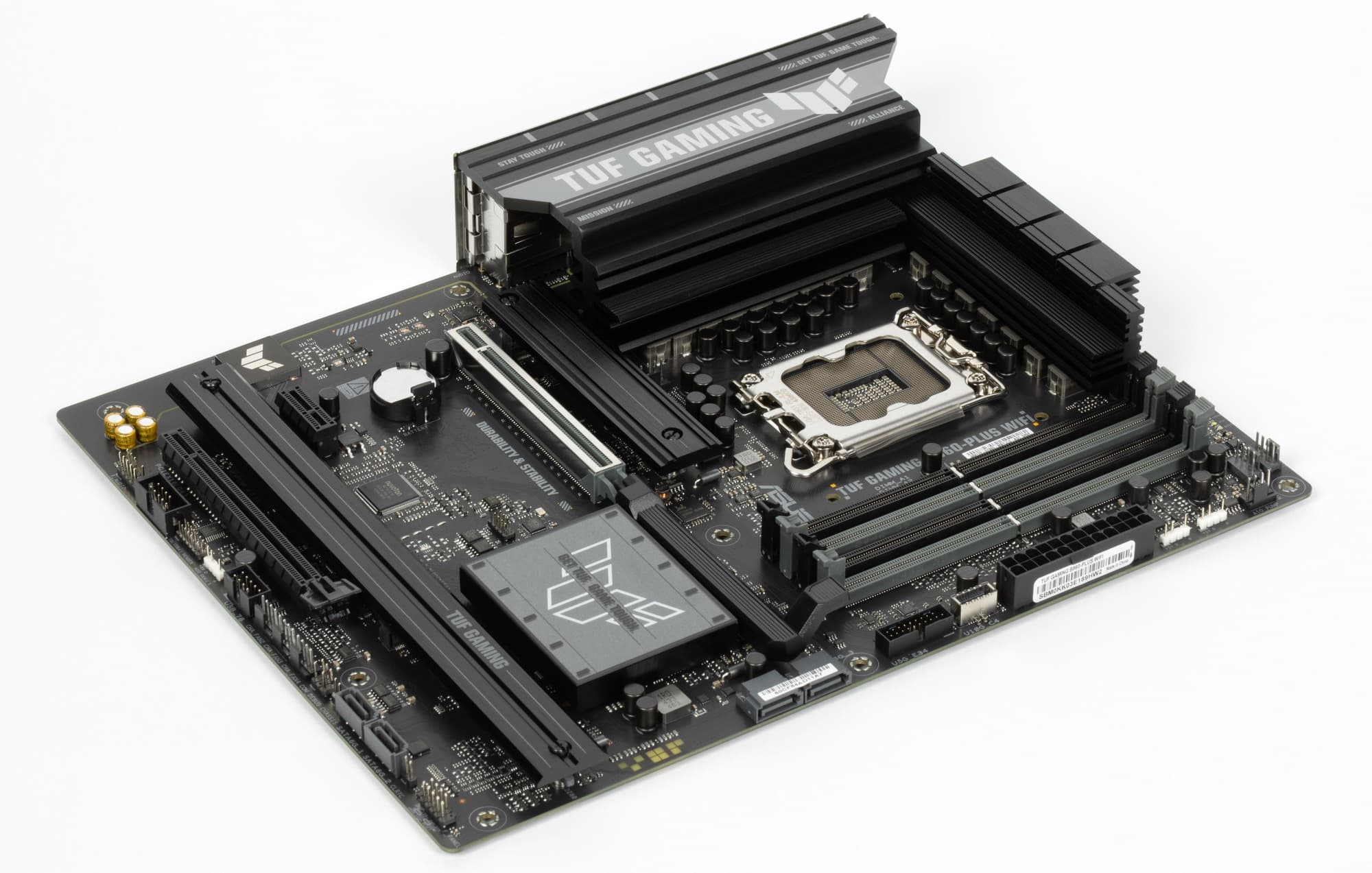

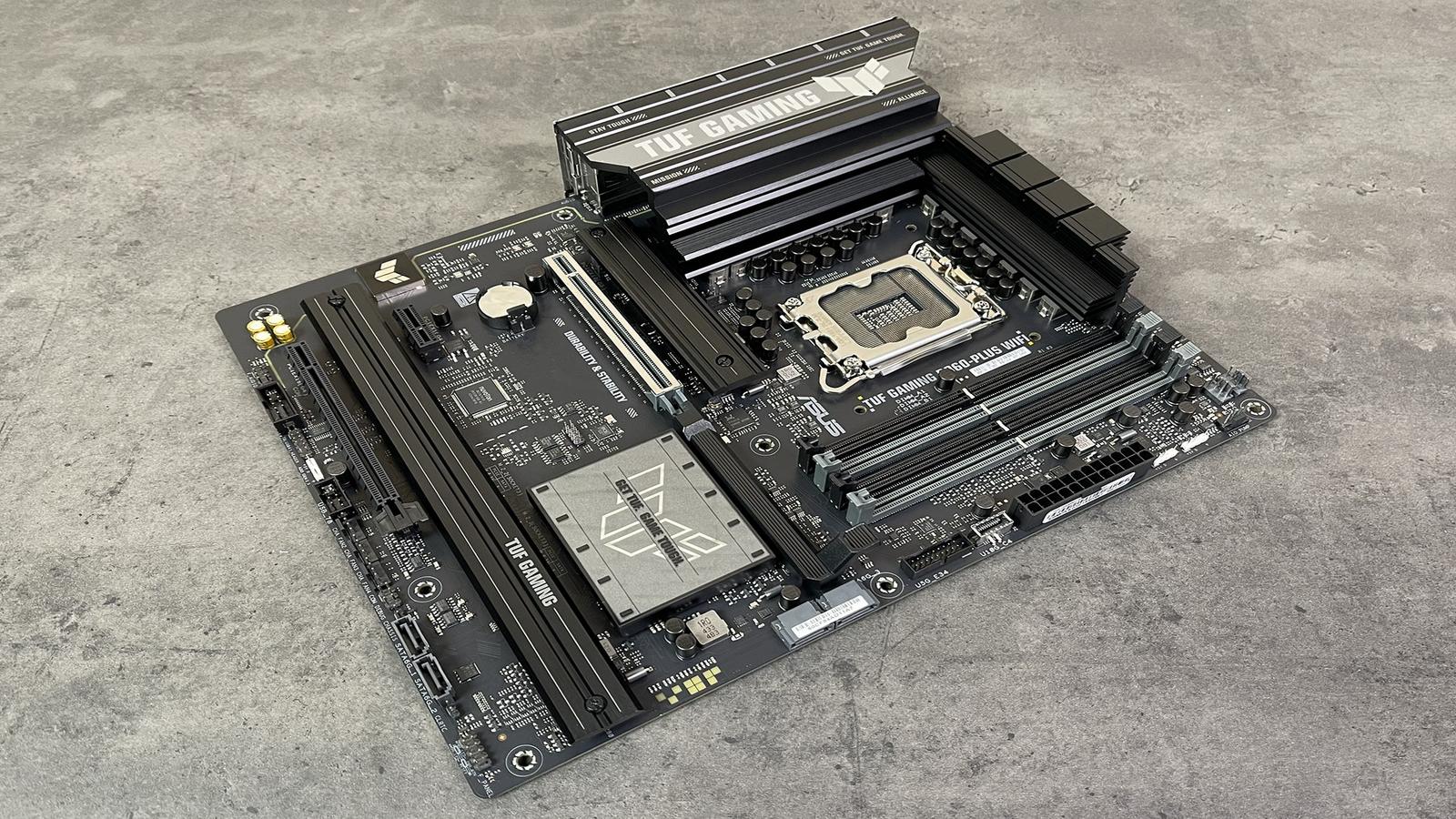

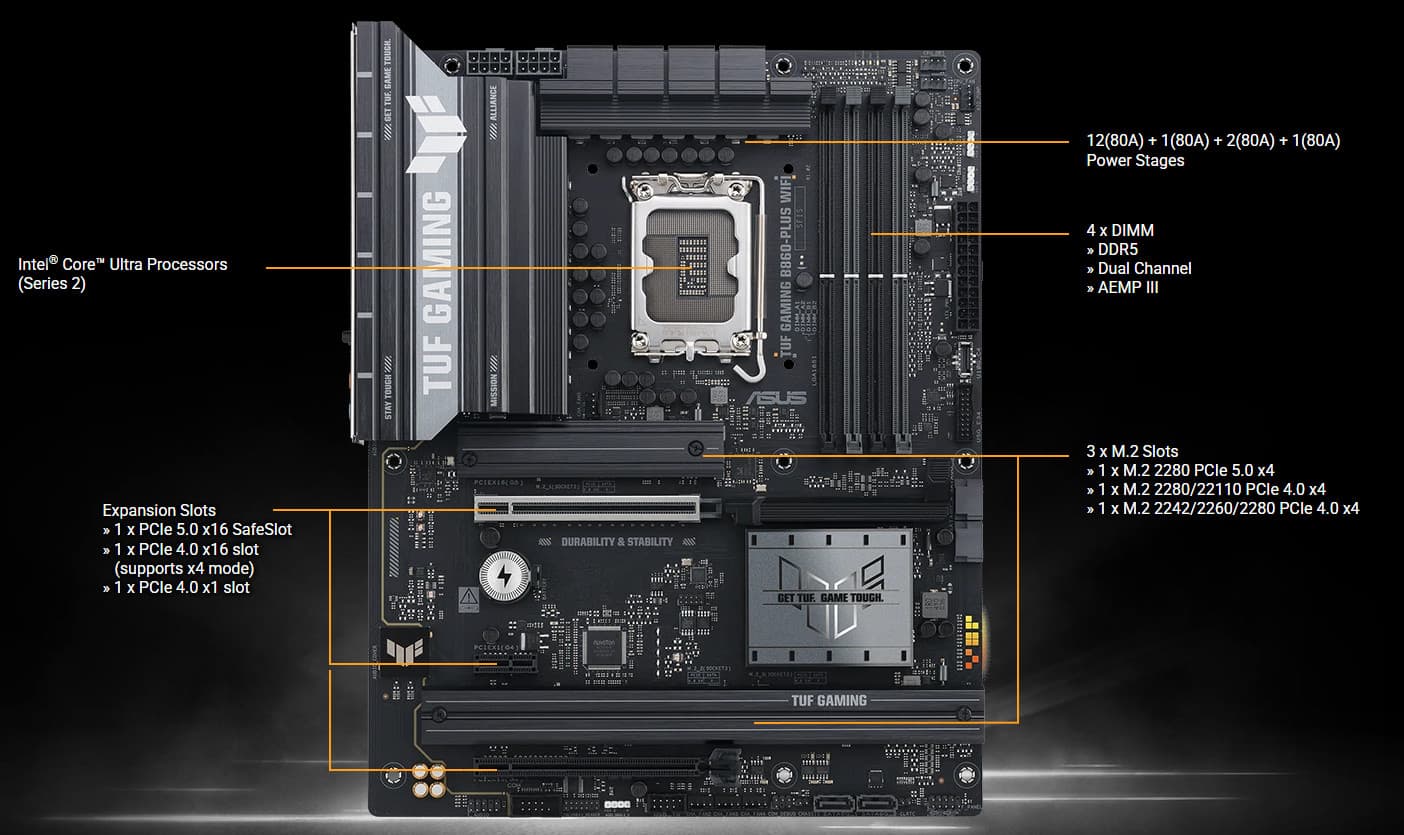

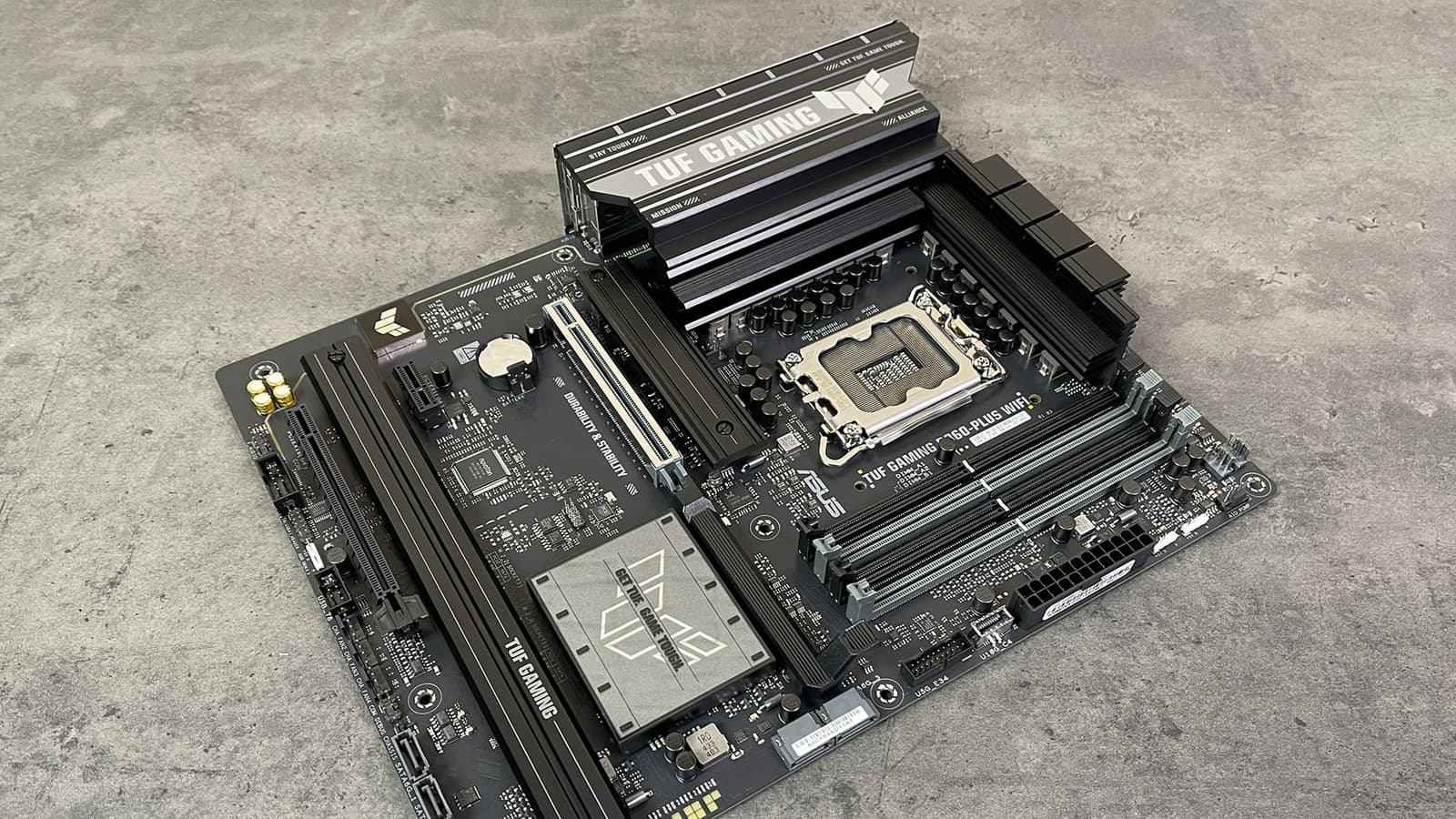

Собственно, переходим к объекту сегодняшнего исследования: материнская плата Asus TUF Gaming B860-Plus WiFi. Эта матплата принадлежит к среднебюджетной игровой серии TUF Gaming.

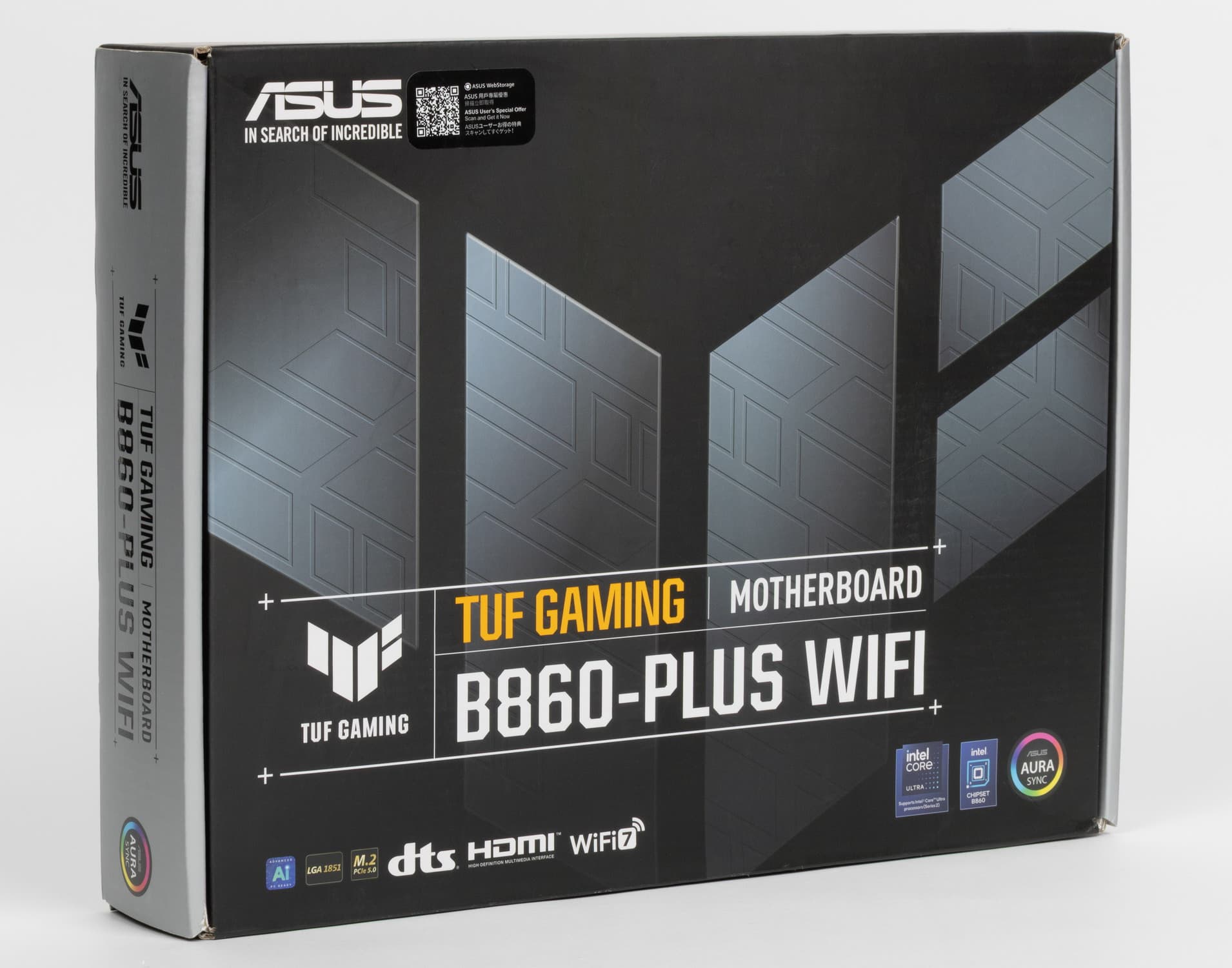

Asus TUF Gaming B860-Plus WiFi поставляется в коробке стандартного дизайна серии TUF Gaming. Комплект размещен под платой в отдельном отсеке.

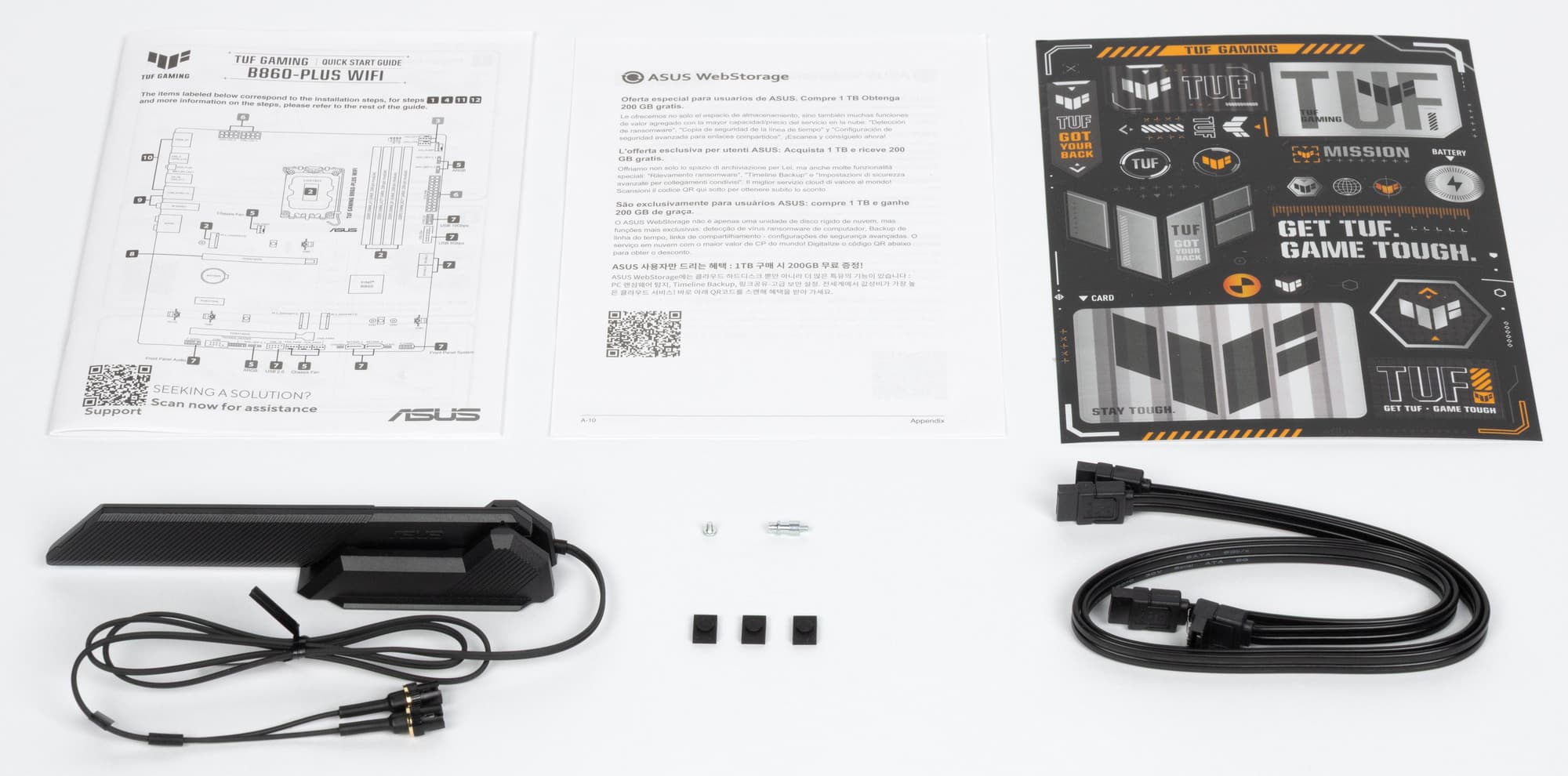

В комплект поставки входят: краткое руководство пользователя (детальное можно скачать с сайта производителя), два кабеля SATA, запасные замки для стоек в слотах M.2, бонусные стикеры и антенна встроенного Wi-Fi-модуля.

ПО не поставляется, однако по-любому последние версии надо скачивать с вебсайта производителя.

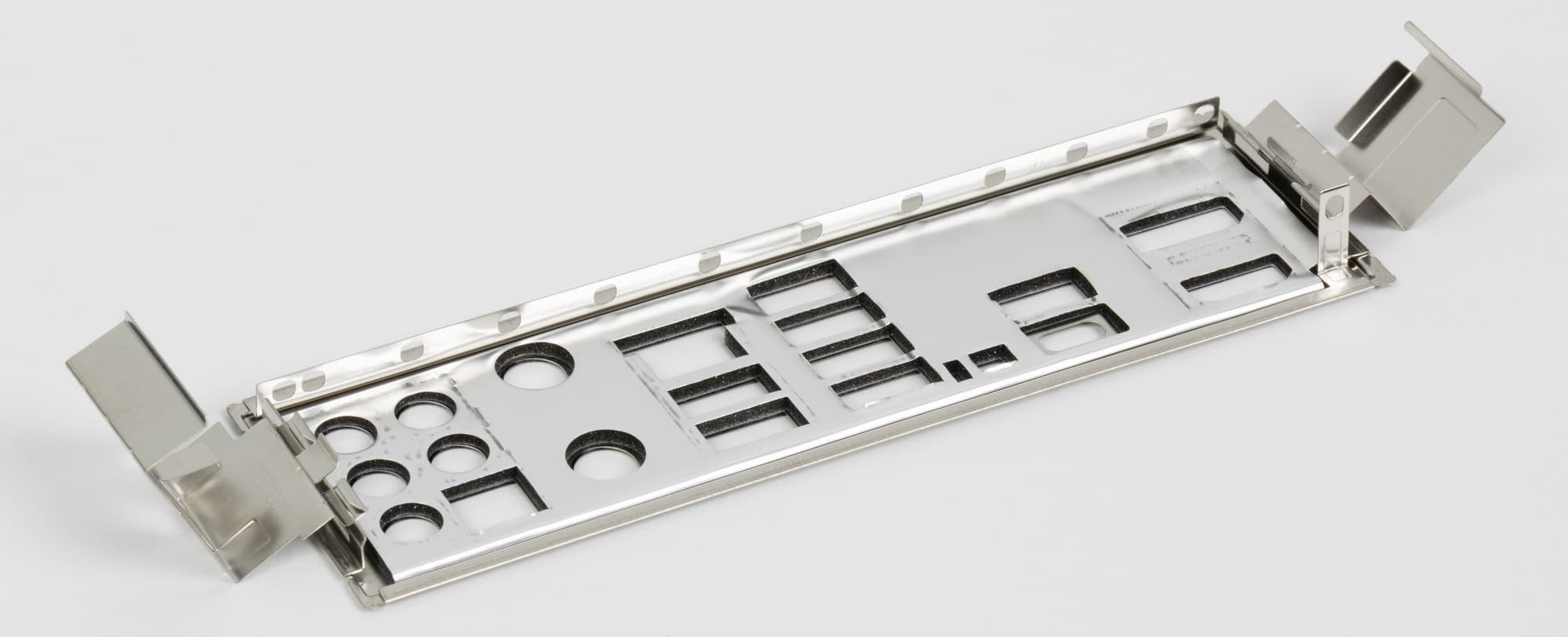

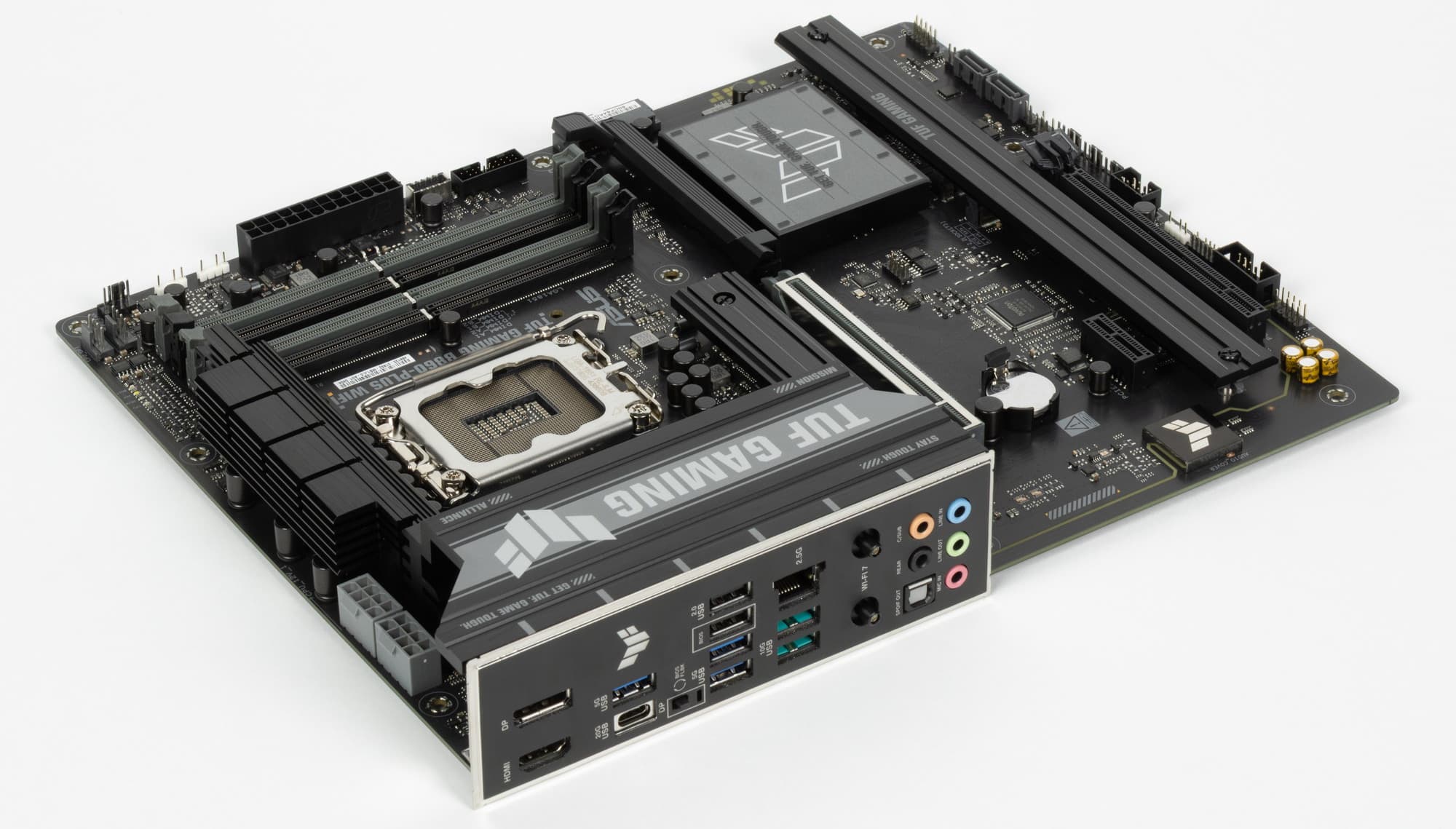

«Заглушка» на заднюю панель с разъемами уже смонтирована на самой плате.

Форм-фактор

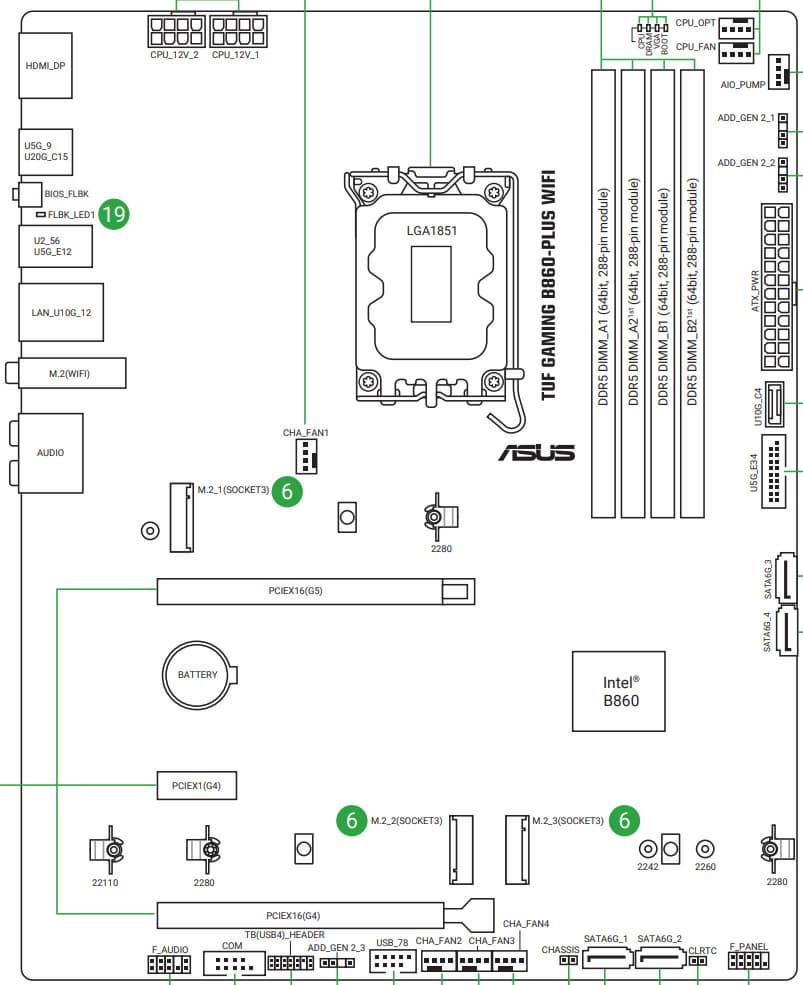

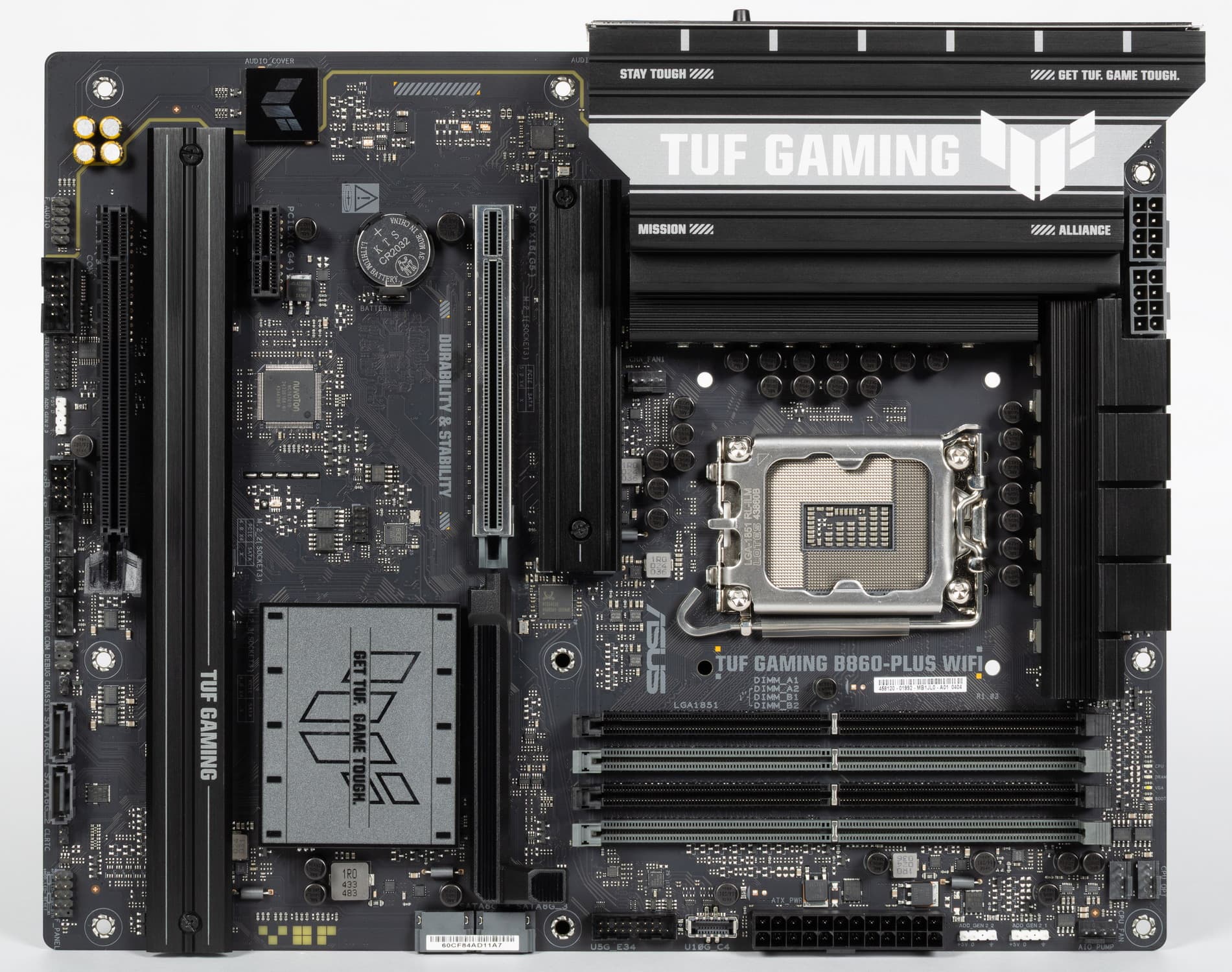

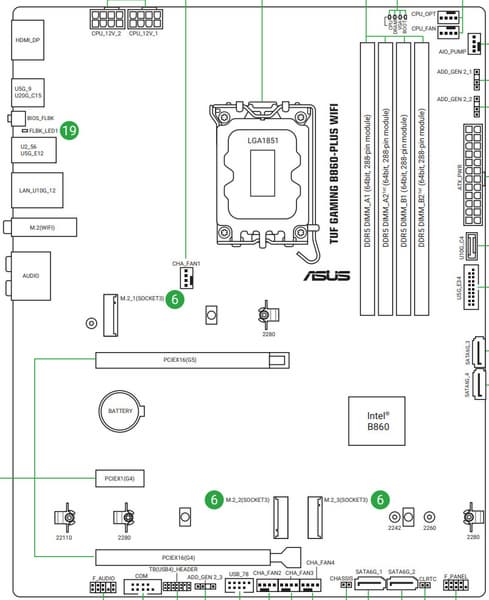

Форм-фактор ATX имеет размеры до 305×244 мм, а E-ATX — до 305×330 мм. Материнская плата Asus TUF Gaming B860-Plus WiFi имеет размеры 305×244 мм, поэтому выполнена в форм-факторе ATX, и на ней имеются 9 монтажных отверстий для установки в корпус.

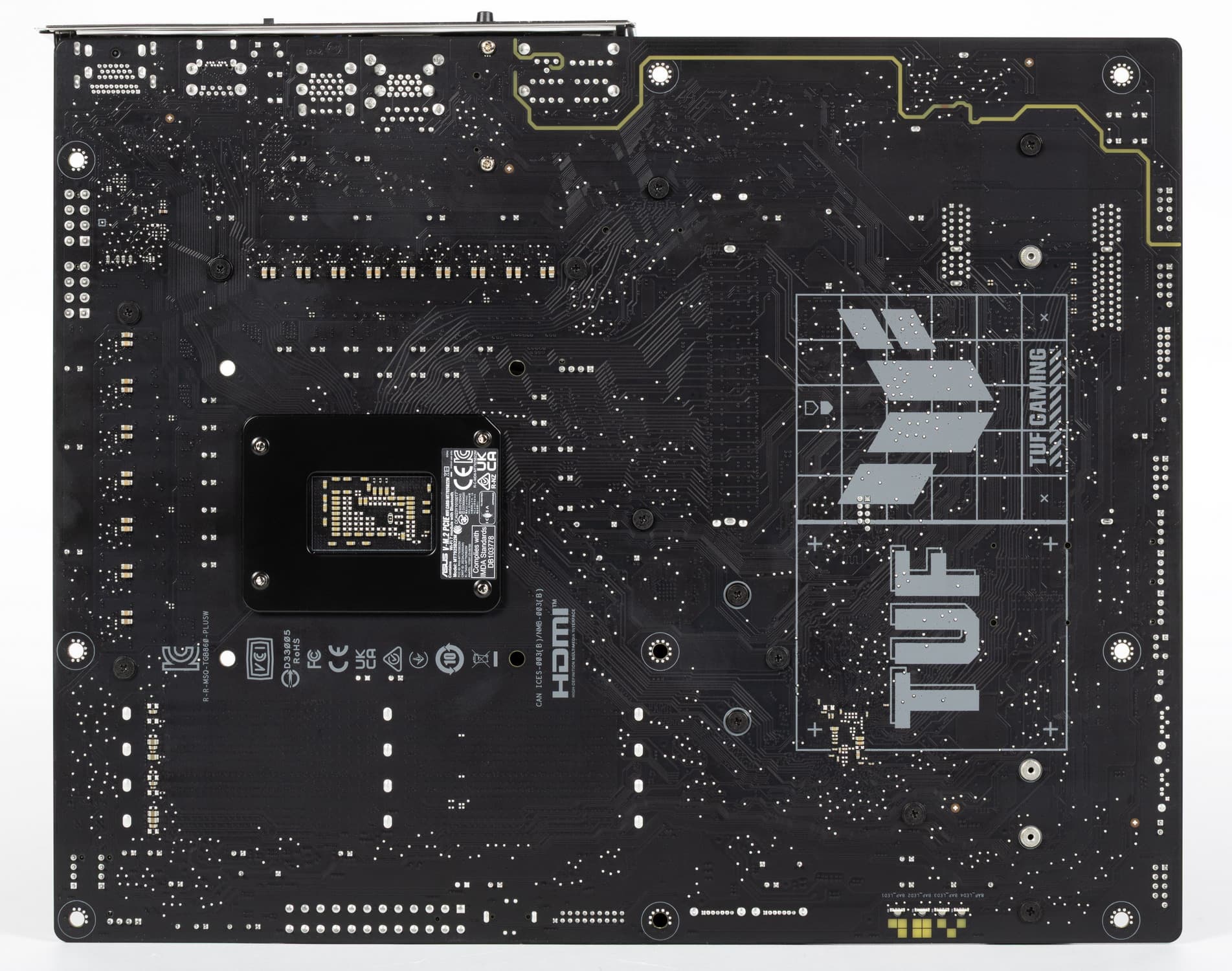

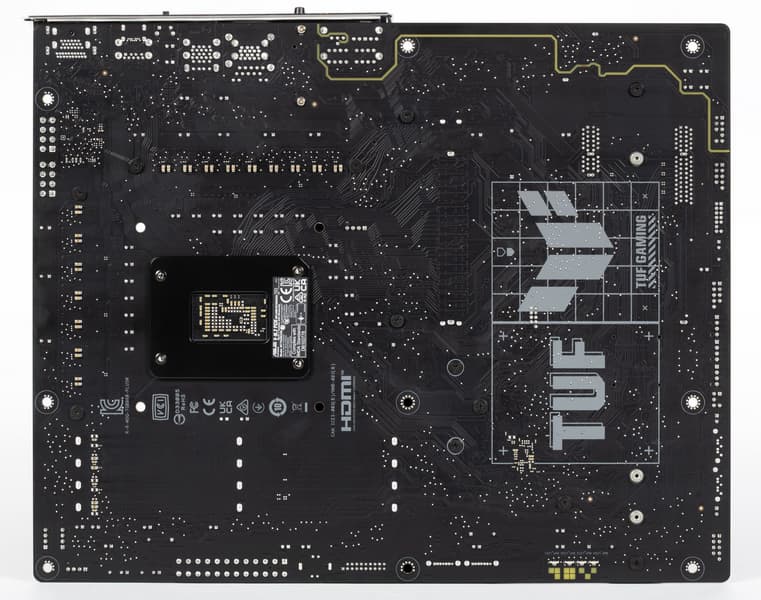

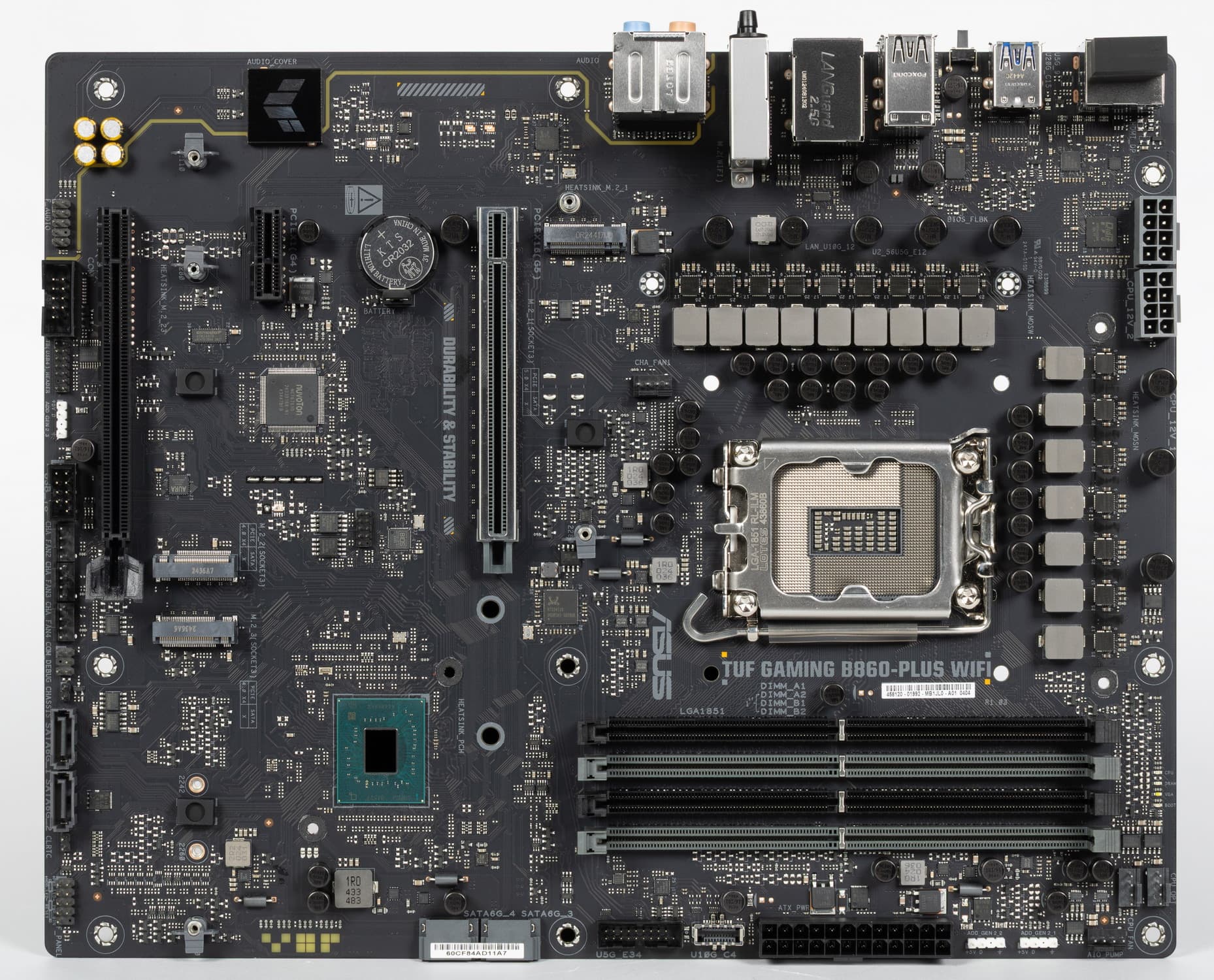

На оборотной стороне практически ничего нет, кроме мелких электронных логических элементов. Текстолит обработан неплохо: во всех точках пайки срезаны острые концы.

Защитной пластины (бэкплейта) у платы нет.

Технические характеристики

Традиционная таблица с перечнем функциональных особенностей.

^* - слоты PCIe x1/PCIe x16_2 делят ресурсы между собой. Детали ниже.

Основная функциональность: чипсет, процессор, память

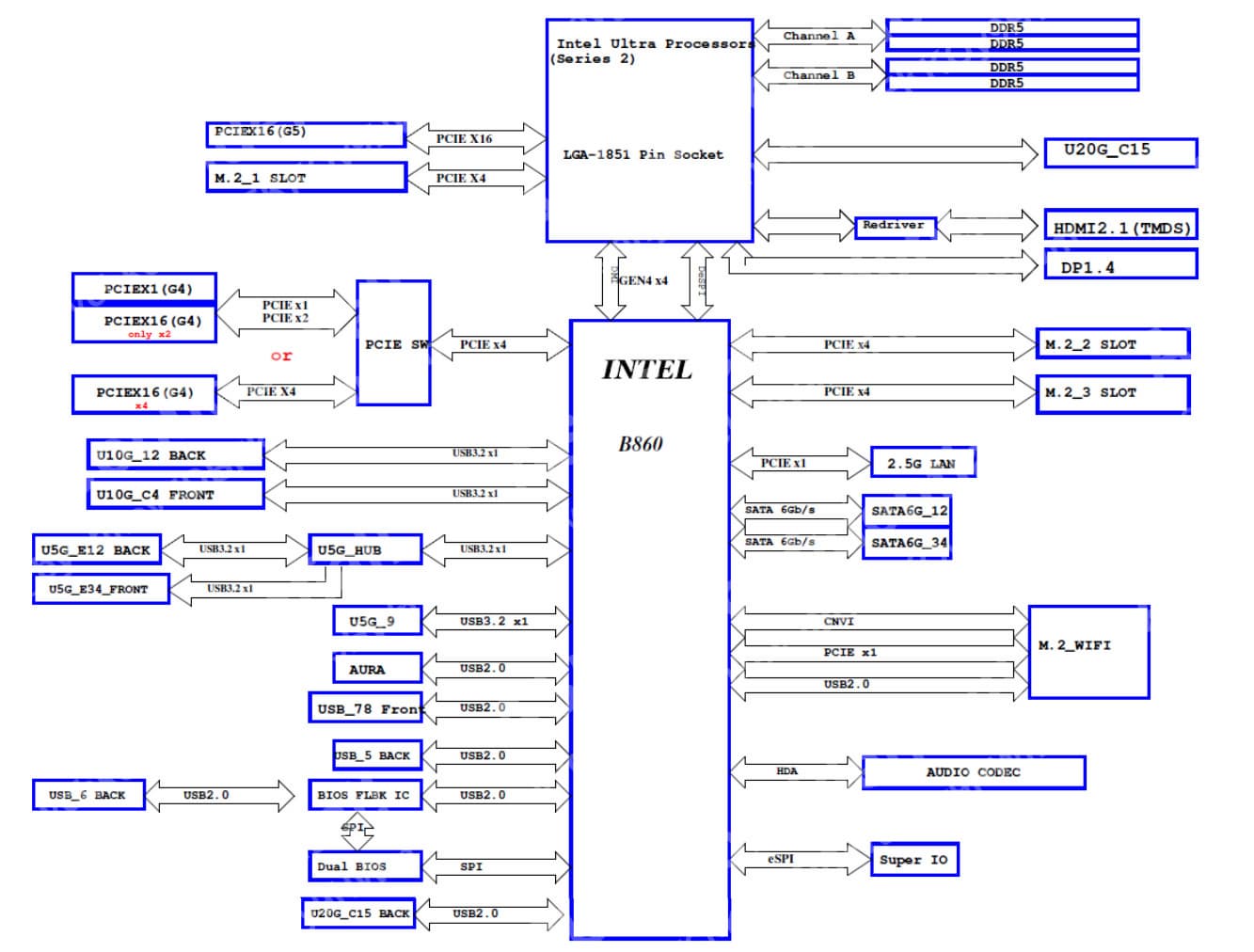

Схема работы связки чипсет+процессор.

Формально имеется поддержка памяти DDR5 до 6400 МТ/с, однако всем хорошо известно, и производители материнских плат это активно рекламируют: через XMP-профили сейчас можно использовать пропускную способность до 8000 и выше МТ/с. В частности данная плата поддерживает ПСП до 8666 МТ/с.

Все процессоры Core Ultra 2xx в целом поддерживают:

• 2 порта USB4 (Thunderbolt 4),
• 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
  • 16 линий + 4 линии (слот PCIe x16 + слот M.2);
  • 8 линий + 8 линий + 4 линии (2 слота PCIe x16 в режиме x8 + слот M.2);
  • 8 линий + 4 линии + 4 линии + 4 линии (слот PCIe x16 в режиме x8 + 3 слота M.2);
• 4 линии ввода-вывода PCIe 4.0: могут конфигурироваться производителями материнских плат на выбор.

Однако следует учесть, что в матплатах на B860 потенциал процессоров урезан до:

• 1 порт USB4 (Thunderbolt 4),
• 20 линий ввода-вывода PCIe 5.0, которые могут конфигурироваться:
  • 16 линий + 4 линии (слот PCIe x16 + слот M.2);

При этом взаимодействие с B860 идет по особому каналу Digital Media Interface 4.0 (DMI 4.0 x4). Serial Peripheral Interface (SPI) используется для взаимодействия с системой UEFI/BIOS, а шина Low Pin Count (LPC) — для связи с устройствами ввода/вывода, не требующими высокой пропускной способности (контроллерами вентиляторов, TPM, старой периферии). HDA более не используется, связь с аудиокодеками идет с помощью линий USB 2.0.

В свою очередь чипсет B860 поддерживает в сумме 24 линии ввода/вывода, которые распределяться могут так:

• до 6 портов USB 3.2 Gen1/2 (из которых до 2 портов USB 3.2 Gen2х2), до 12 портов USB 2.0 (из них линии используются в том числе и для поддержки 3.2 портов, а каждый порт USB 3.2 Gen2х2 требует поддержки со стороны двух USB 3.2 Gen2);
• до 4 портов SATA 6Гбит/с;
• до 14 линий PCIe 4.0.

Выше жирным шрифтом выделены HSIO (High Speed Input-Output) – высокоскоростные линии ввода-вывода, их в сумме (процессор+чипсет) – 41.

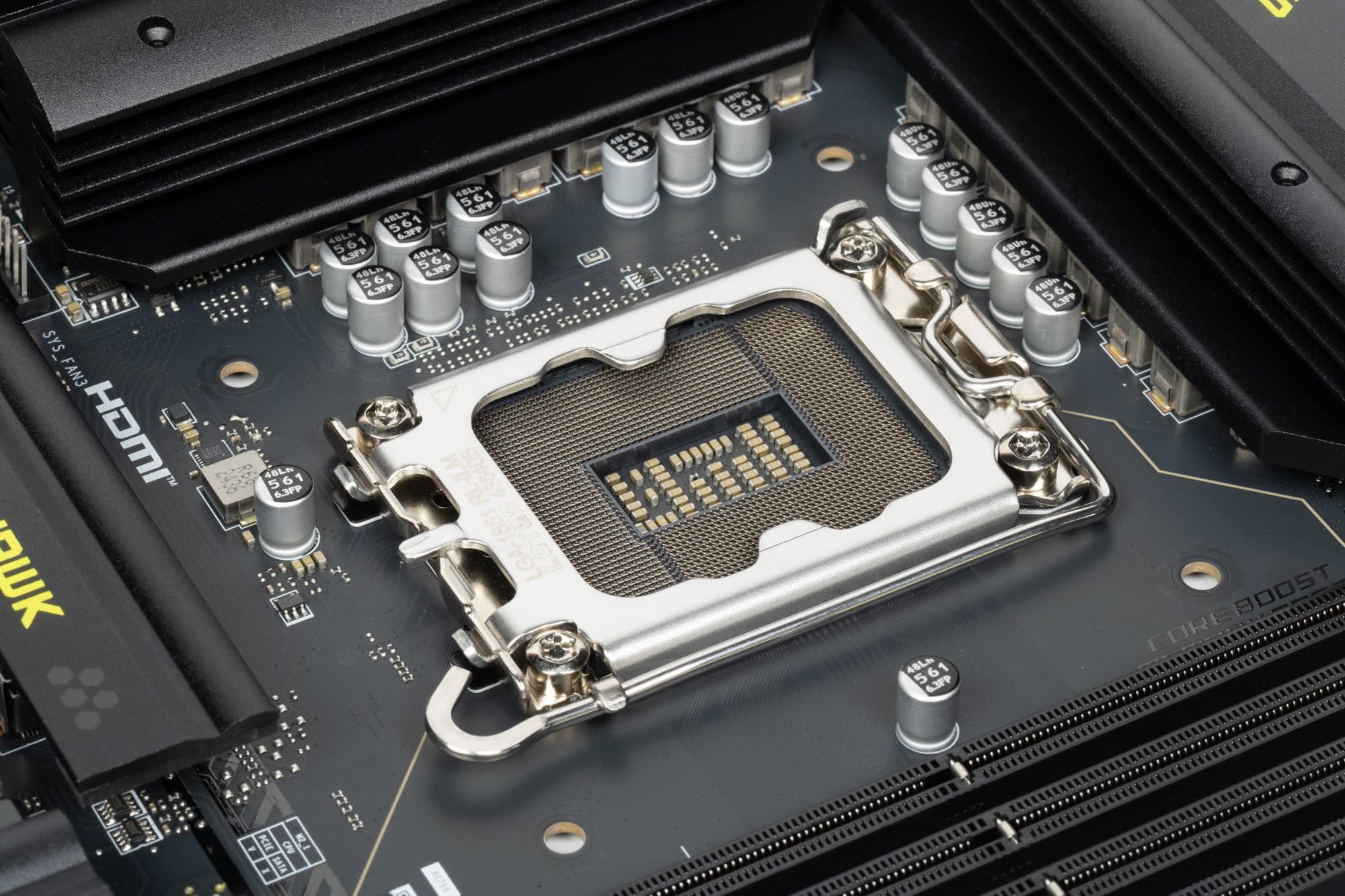

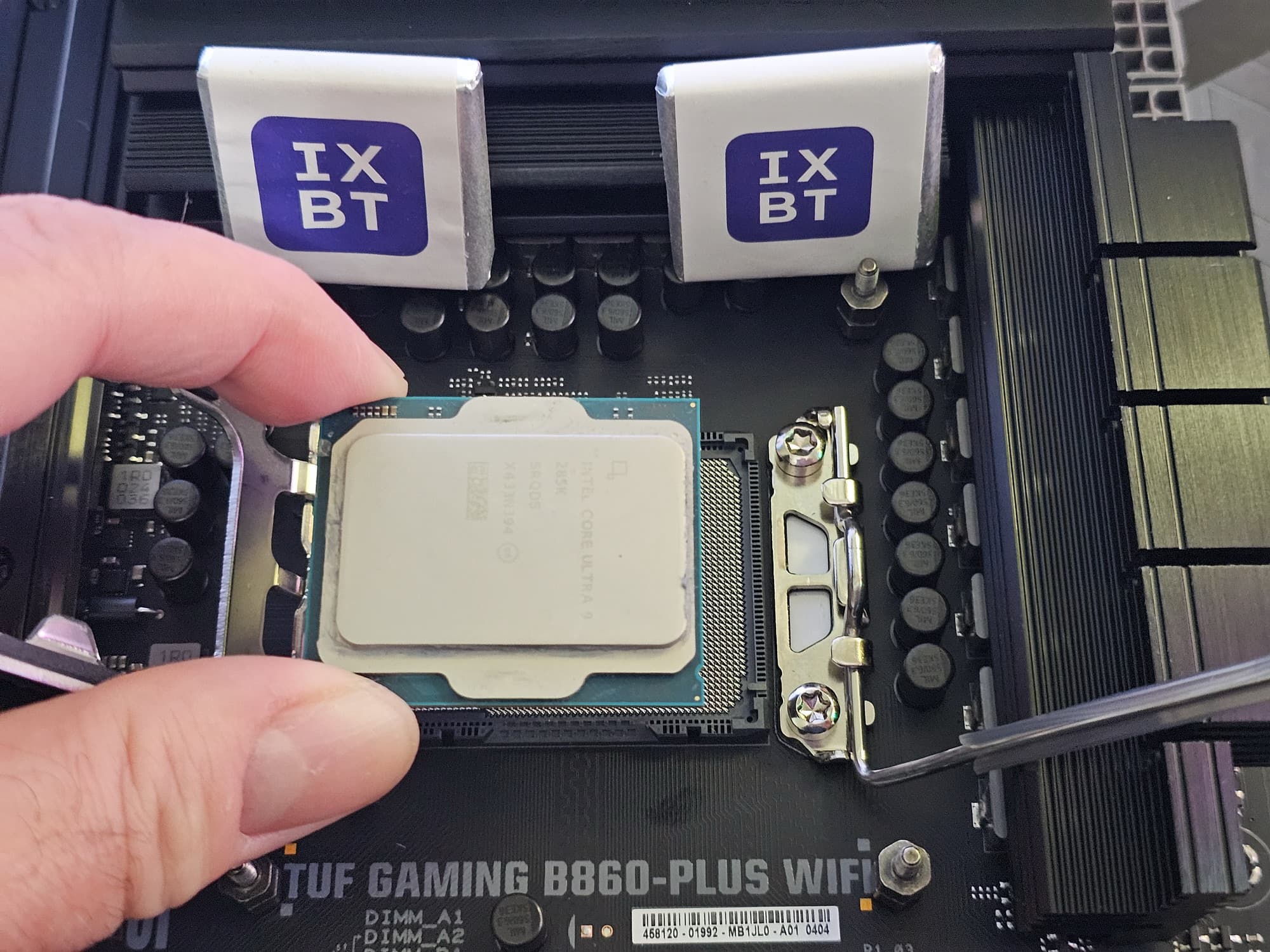

Asus TUF Gaming B860-Plus WiFi поддерживает процессоры Intel Core Ultra 2xx, выполненные под разъем (сокет) LGA1851.

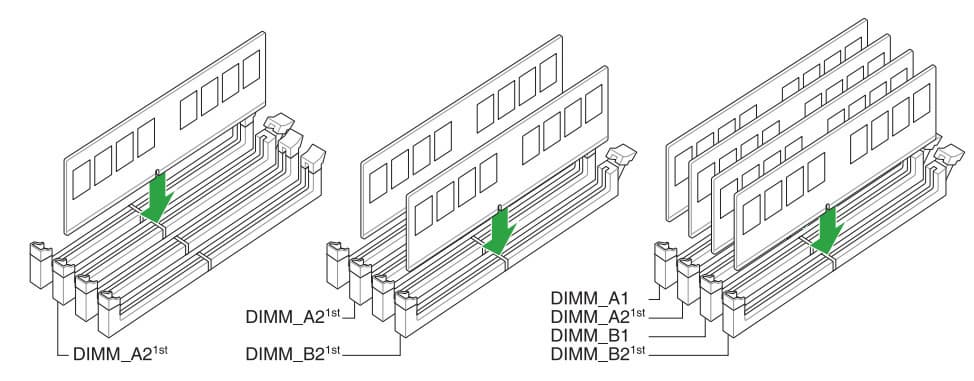

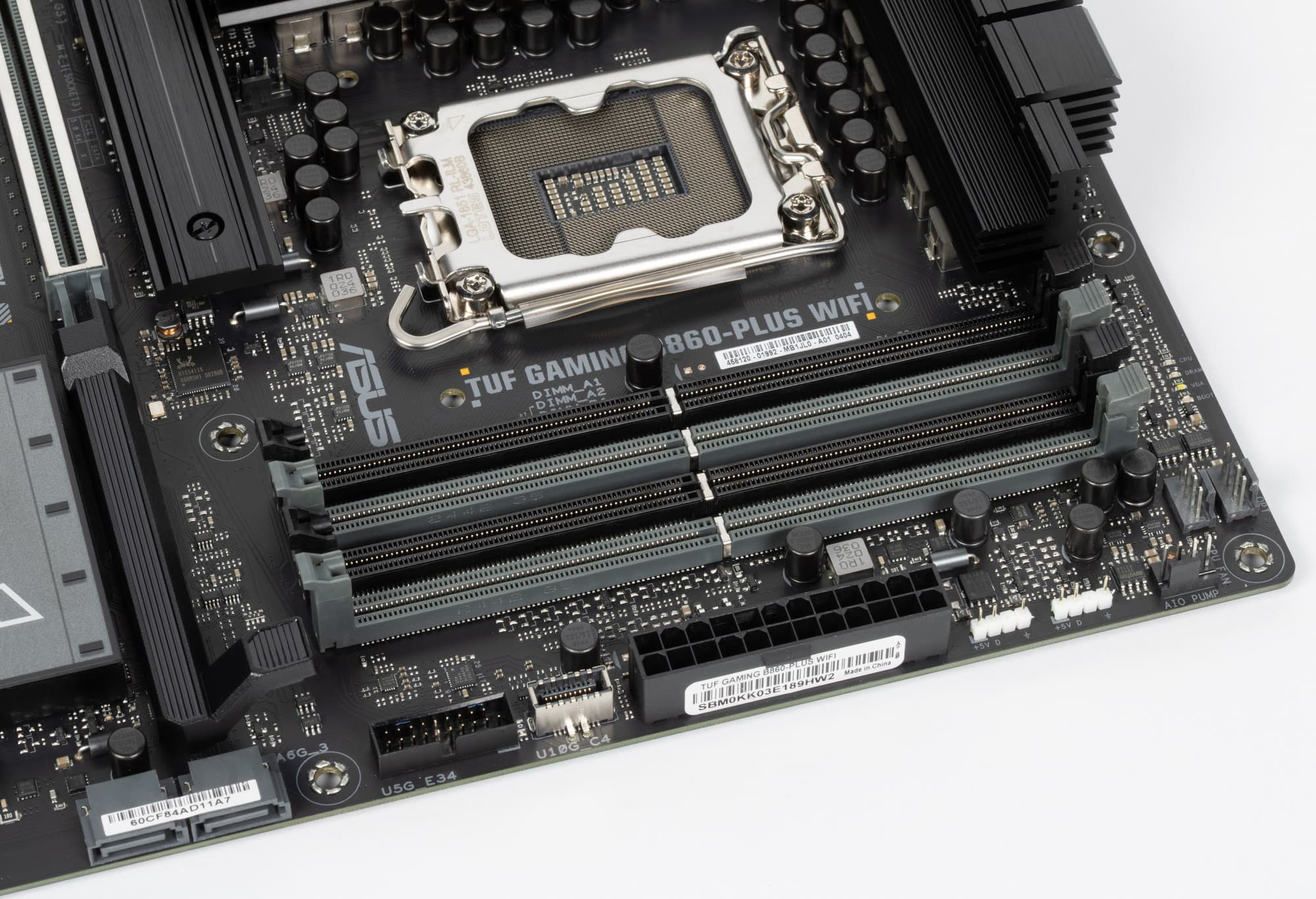

Для установки модулей памяти на плате Asus имеется четыре DIMM-слота (для работы памяти в Dual Channel в случае использования всего 2 модулей их следует устанавливать в А2 и B2 (отмечены серым цветом).

Плата поддерживает небуферизованную память DDR5 (non-EСС), а максимальный объем памяти составляет 256 ГБ. Могут использоваться модули CUDIMM.

Слоты DIMM не имеют металлической окантовки.

Периферийная функциональность: PCIe, SATA, разные дополнительные устройства

Выше мы изучили потенциальные возможности тандема B860+Core, а теперь посмотрим, что из этого и как реализовано в данной материнской плате.

Кроме USB-портов, к которым мы подойдем позже, чипсет B860 обладает 14 PCIe линиями PCIe 4.0 и 4 SATA портами. Считаем, сколько линий B860 уходит на поддержку (связь) с тем или иным элементом:

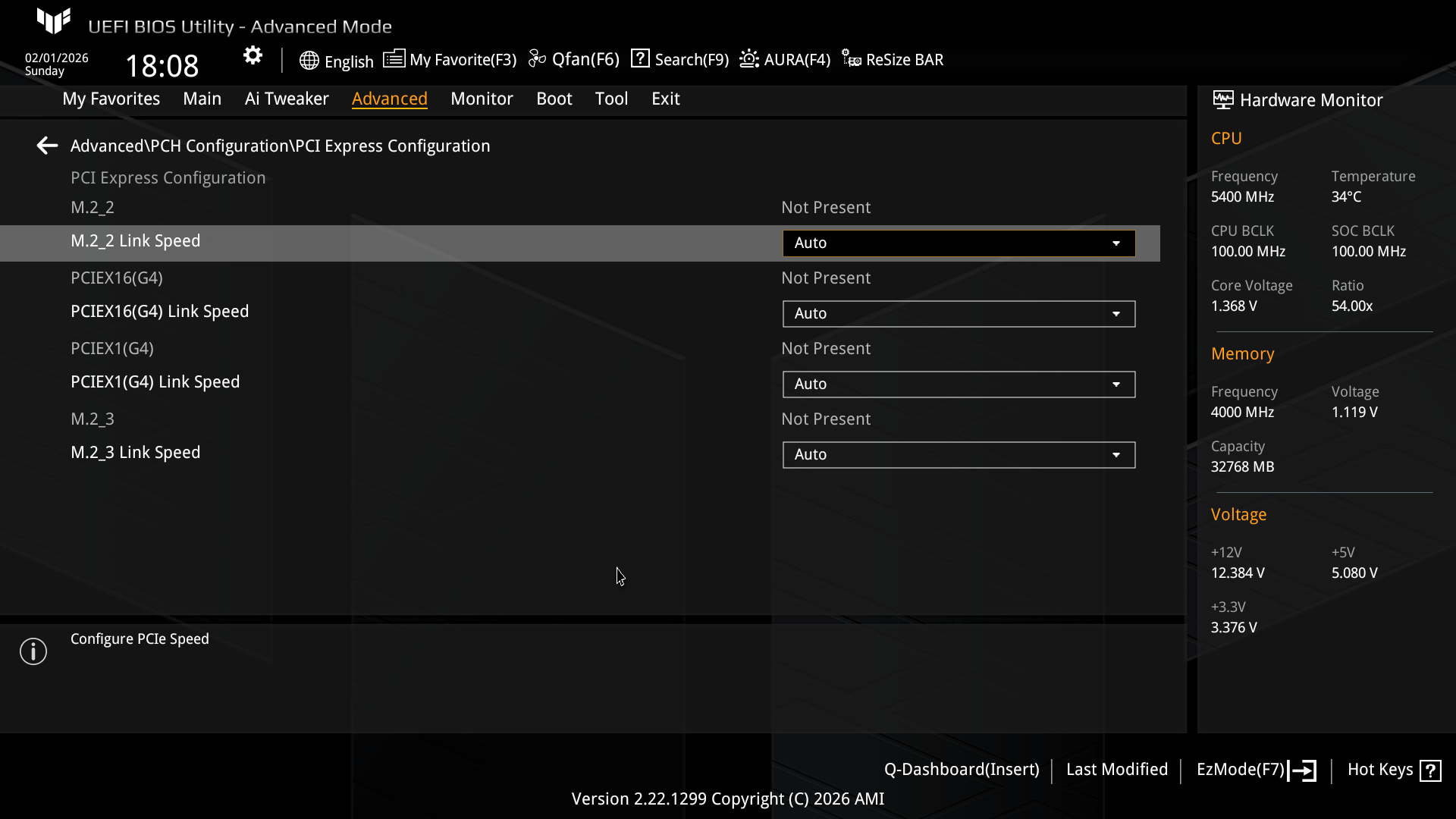

• Переключатель: или слот PCIe x1 получает 1 линию PCIe 4.0) + слот PCIe x16_2 получает (2 линии PCIe 4.0); или слот PCIe x1 отключен + слот PCIe x16_2 получает (4 линии PCIe 4.0) – всего максимально 4 линии PCIe 4.0;
• Слот M.2_2 (4 линии PCIe 4.0);
• Слот M.2_3 (4 линии PCIe 4.0);
• Realtek RTL8125D (Ethernet 2.5Gb/s) (1 линия PCIe 4.0);
• MediaTek MT7925 WIFI7/BT (Wireless) (1 линия PCIe 4.0);
• 4 слота SATA 1/2/3/4

14 линий PCIe оказались занятыми, плюс 4 порта SATA. 1 линия USB 2.0 расходуется на поддержку BT, контроллер подсветки также потребляет линию USB 2.0. Детально об этом ниже в разделе USB-портов. Аудиокодек (в данном случае Realtek RTL1220) использует HDA.

Теперь посмотрим выше на то, как работают процессоры в данной конфигурации. У CPU Core Ultra 2xx на матплатах на базе B860 всего задействовано 20 линий PCIe, из них 4 линии версии PCIe 5.0 отведены на порт М.2_1. Оставшиеся 16 линий PCIe 5.0 идут на слот PCIe x16_1 (PCIe x16_1). Так что вариантов переключения линий PCIe 5.0 между слотами нет.

Теперь в целом про слоты PCIe.

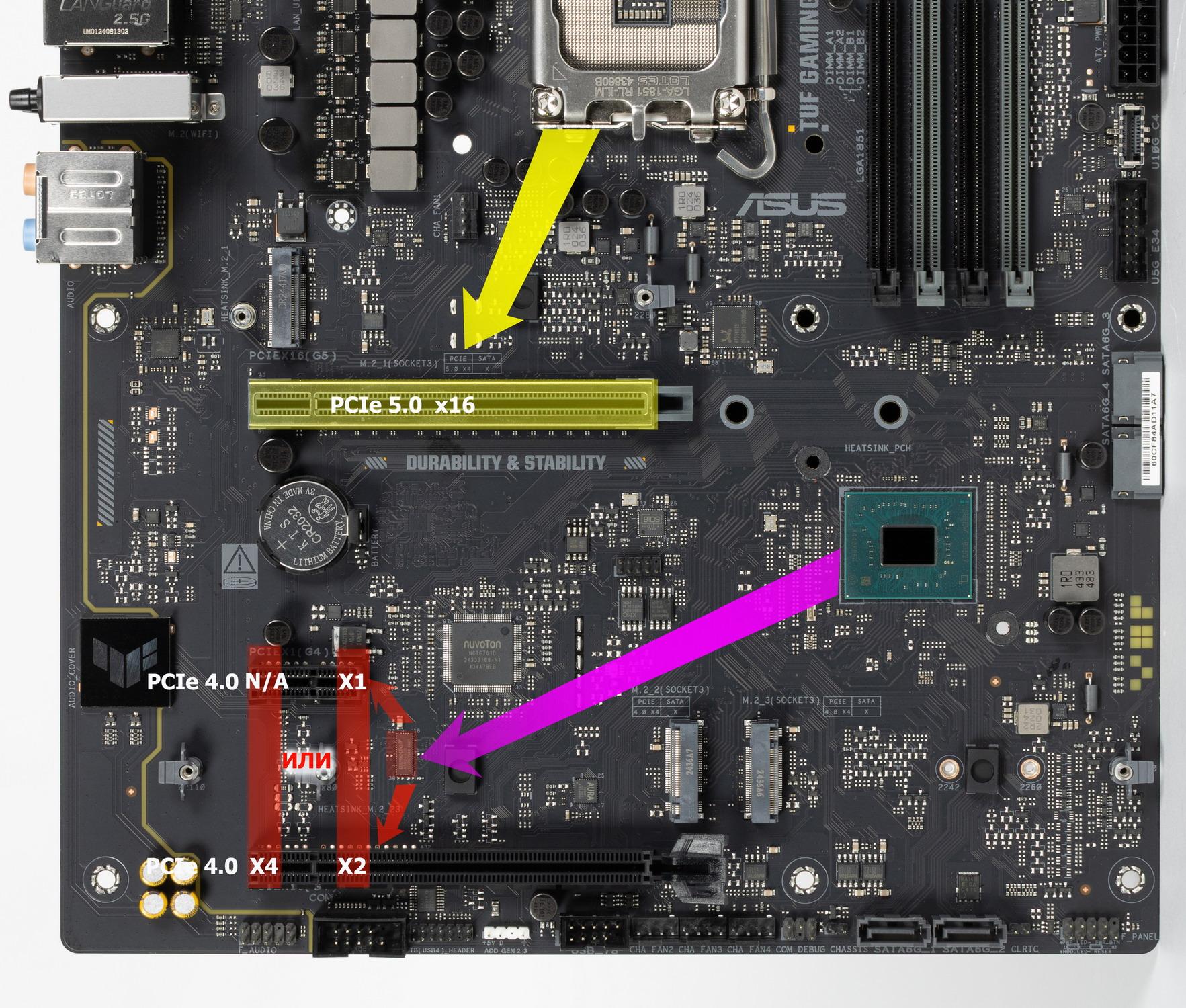

Всего на плате есть 3 слота: слот PCIe x16_1 (для видеокарт или других устройств), слот PCIe x1 и «длинный» PCIe x16_2 слот (но фактически имеющий 4 линии PCIe 4.0). Два последних слота делят линии между собой: при занятости PCIe x1 слот PCIe x16_2 получает не 4, а всего 2 линии PCIe 4.0, и наоборот, при занятости последнего (4 линии PCIe 4.0), слот PCIe x1 отключен.

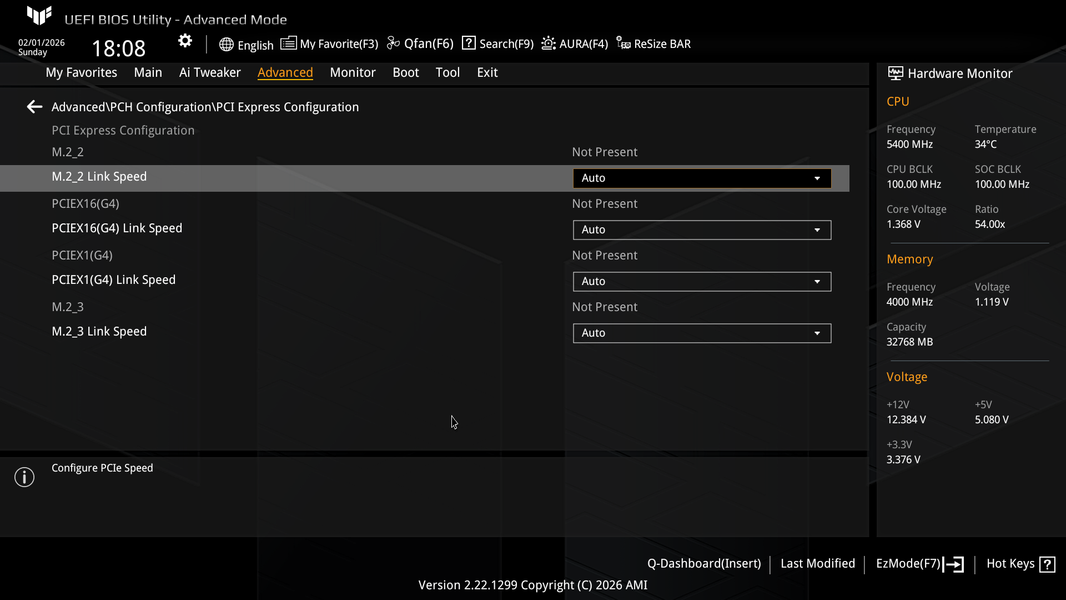

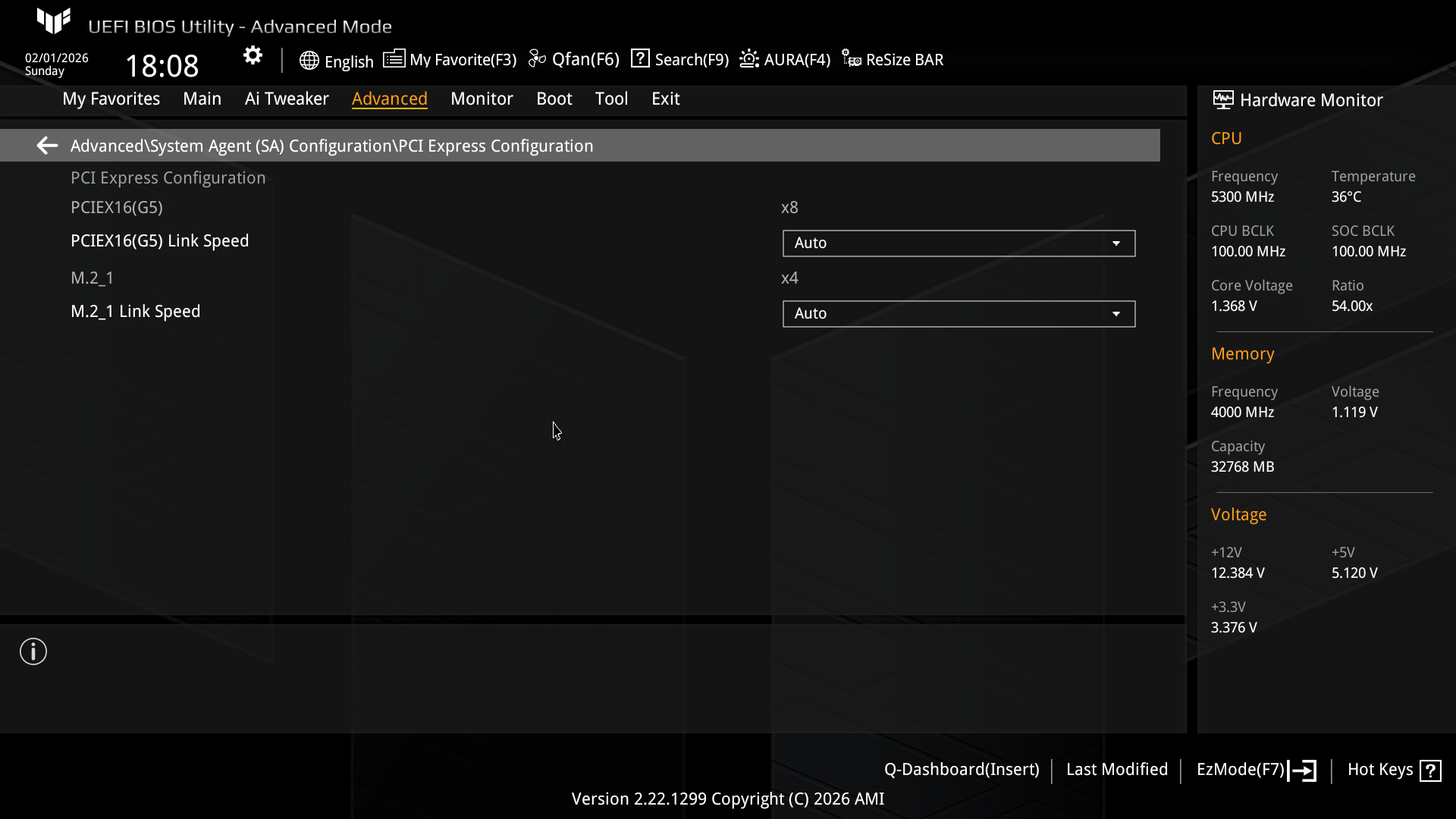

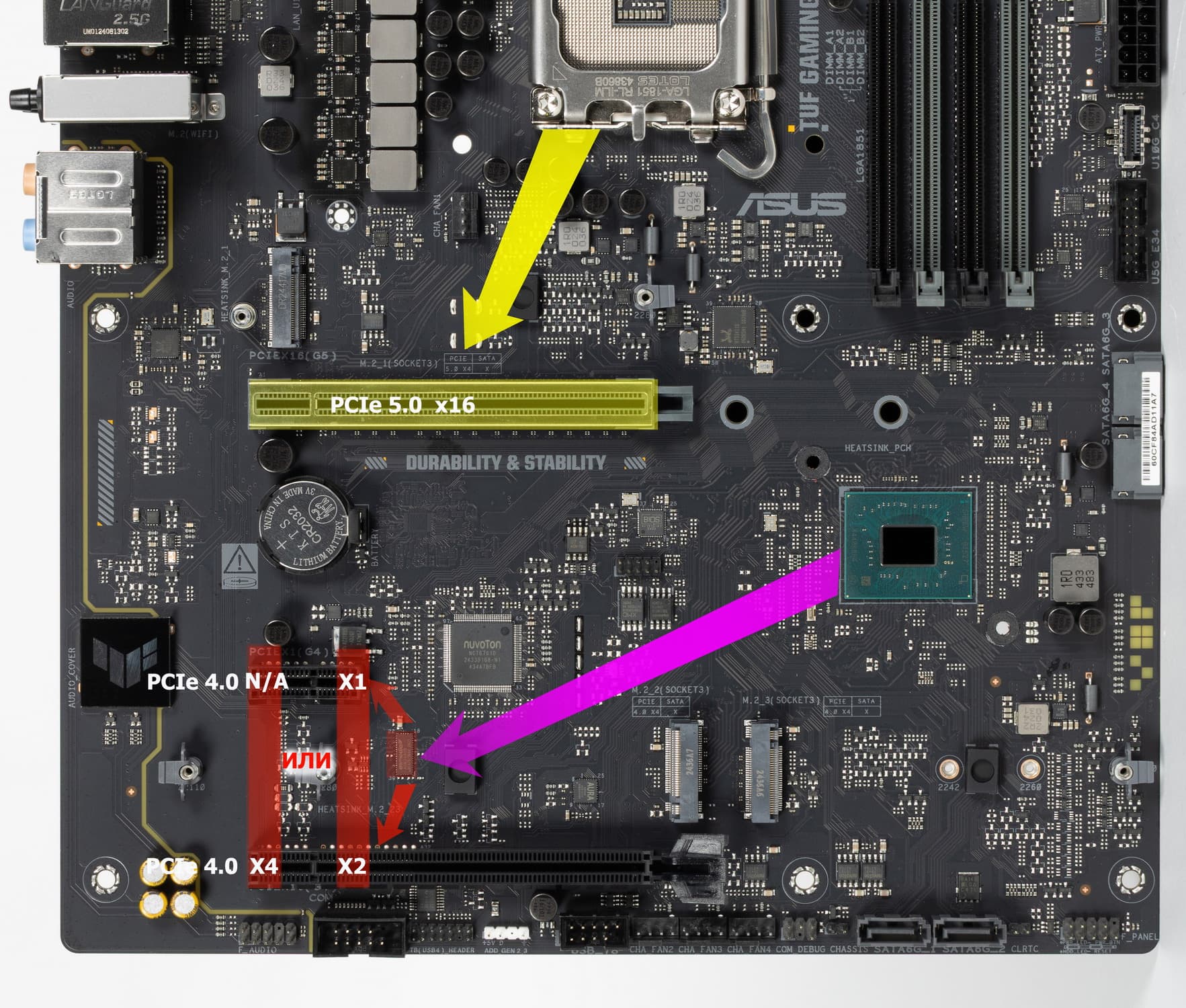

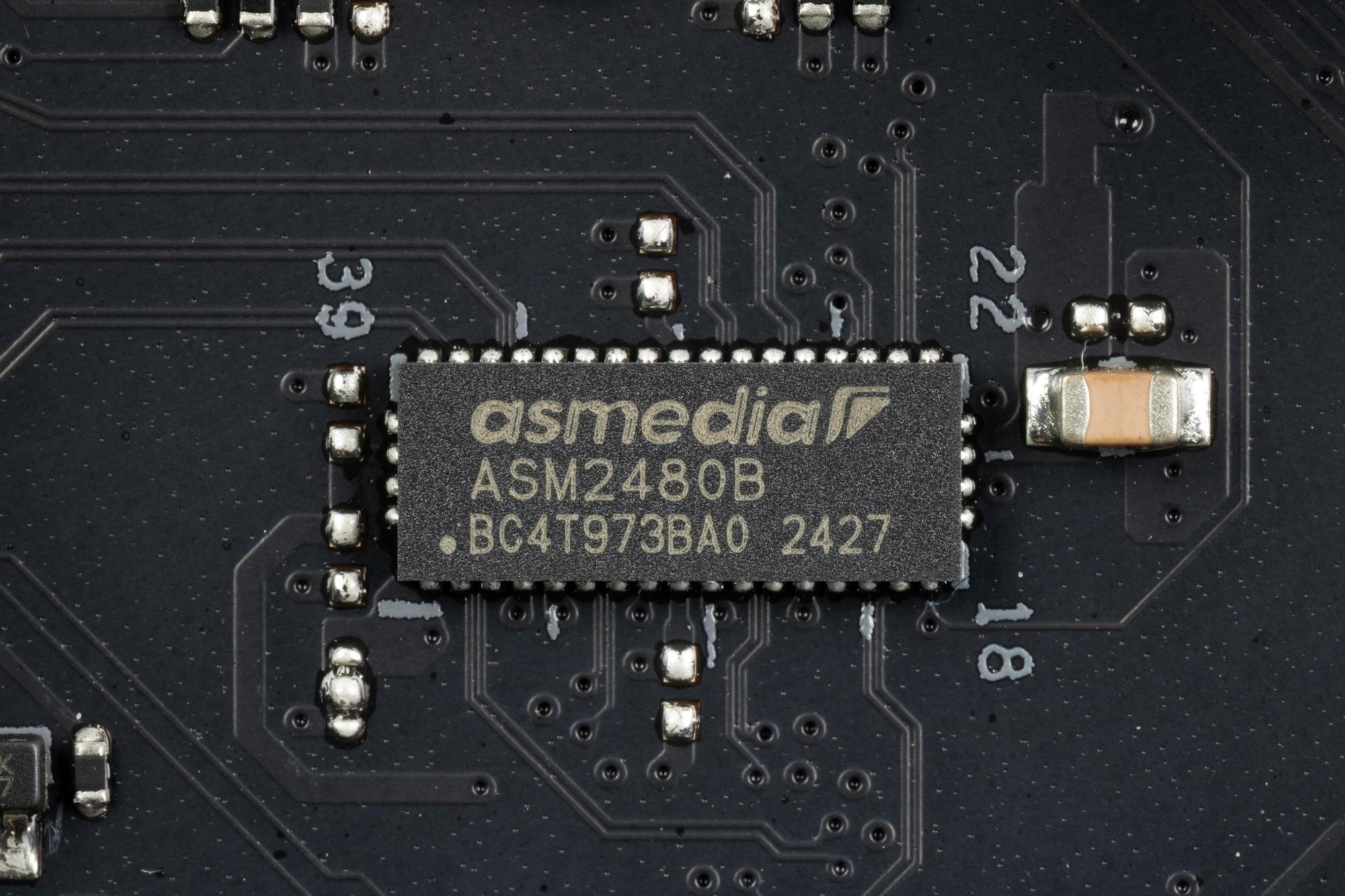

Как видим, перераспределение линий PCIe 4.0 на этой материнке имеется, поэтому задействован мультиплексор от ASMedia.

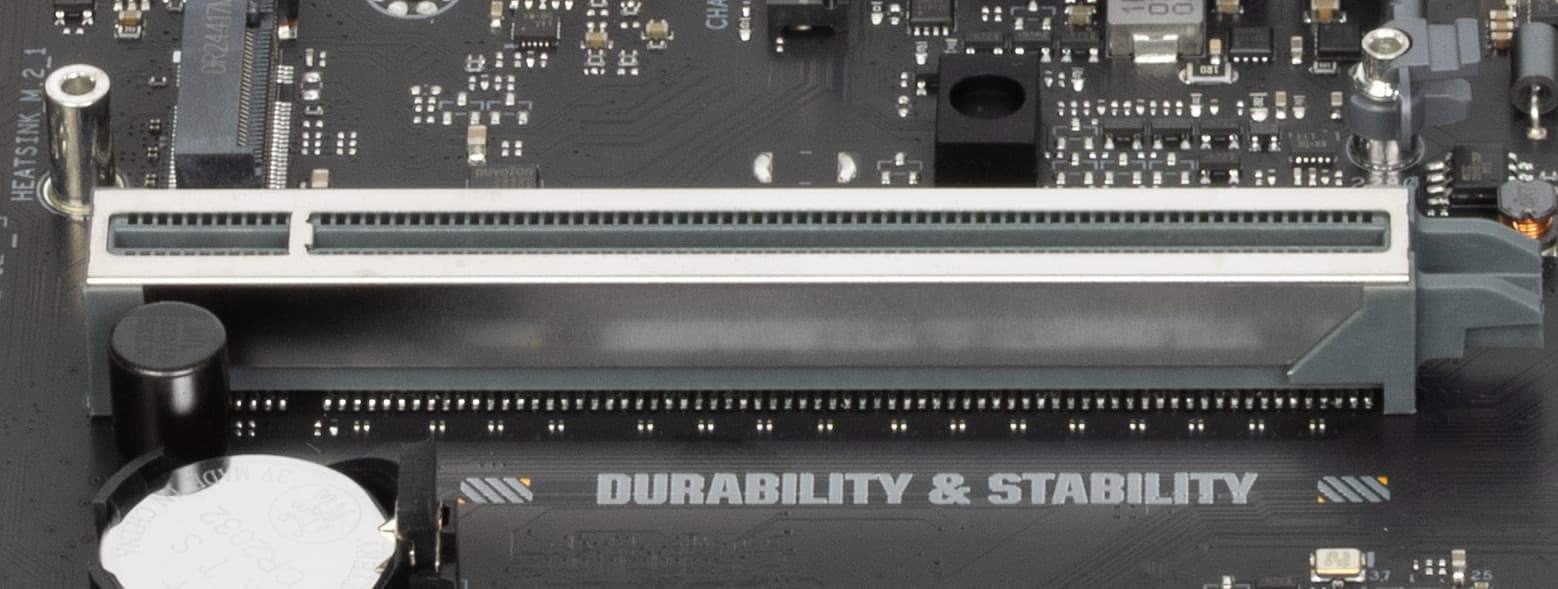

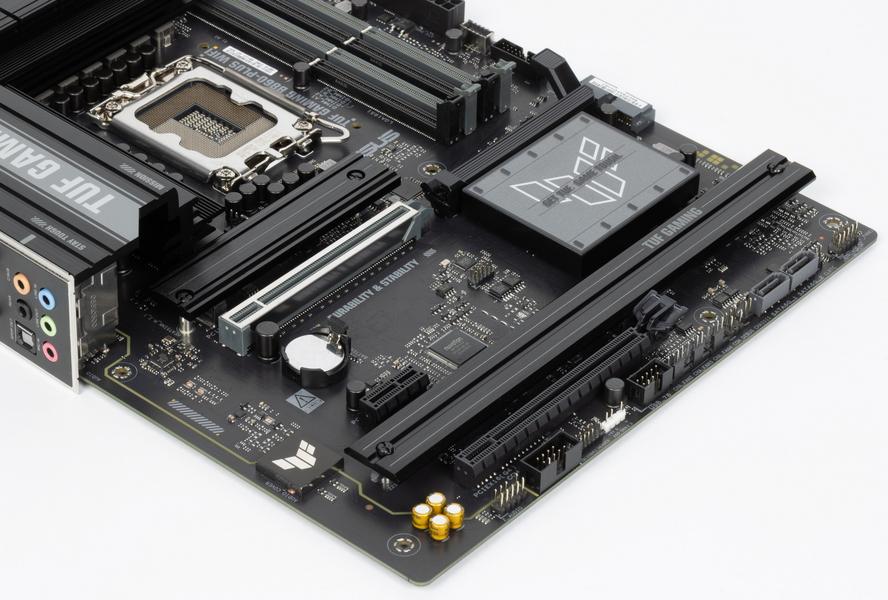

Слот PCIe x16_1 имеет металлическое армирование: защиту из нержавеющей стали. Все это увеличивает надежность. Кроме того, такая защита предохраняет слот от электромагнитных помех.

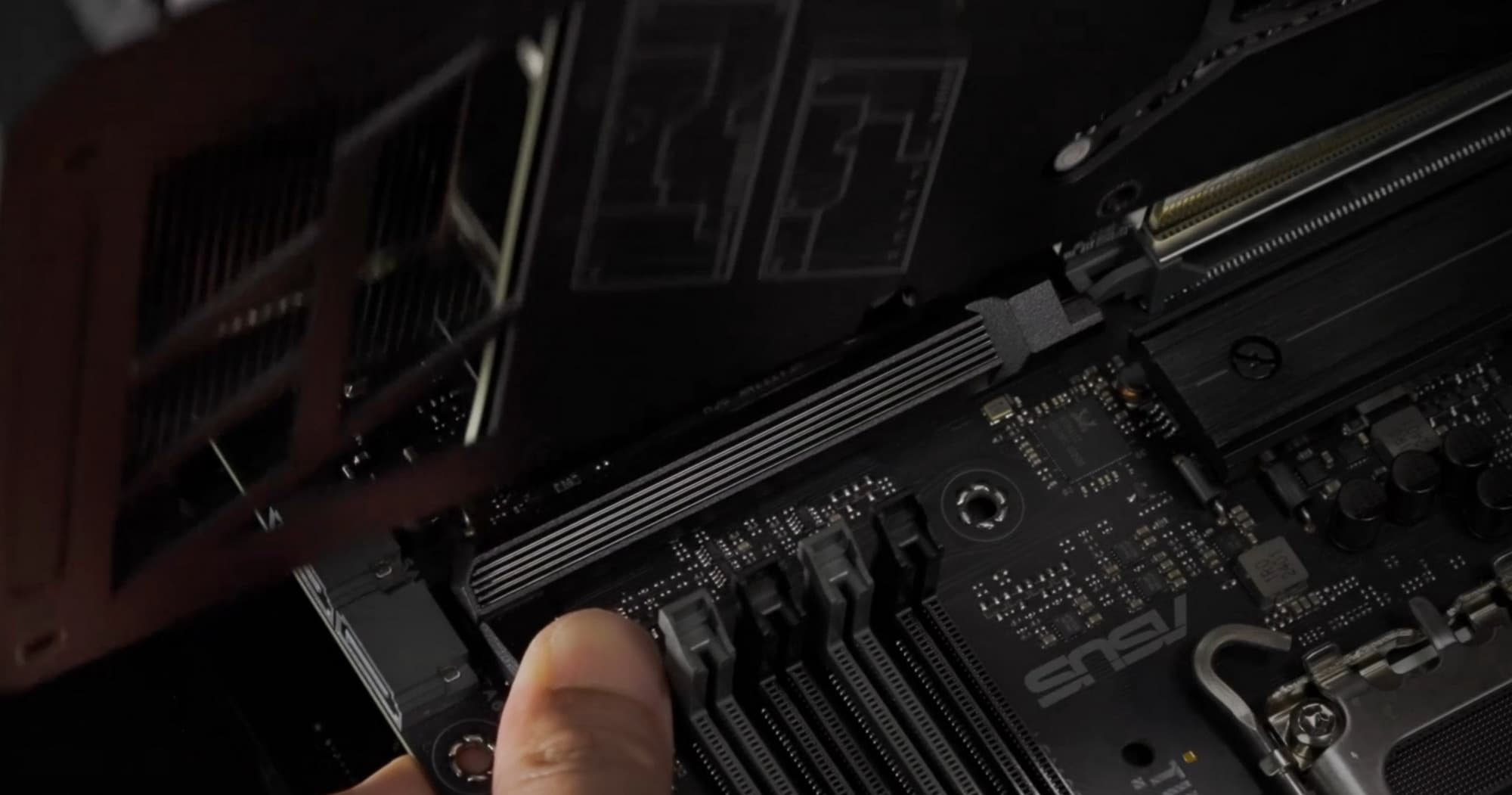

Для удобного извлечения видеокарт из слота PCIe x16_1 имеется особый механизм Q-Release, поднимающий замок с защелки на слоте.

Матплата позволяет смонтировать СО любого размера.

Внешнего тактового генератора нет, как и нет усилителей (ре-драйверов) шин PCIe 4.0/5.0.

На очереди — накопители.

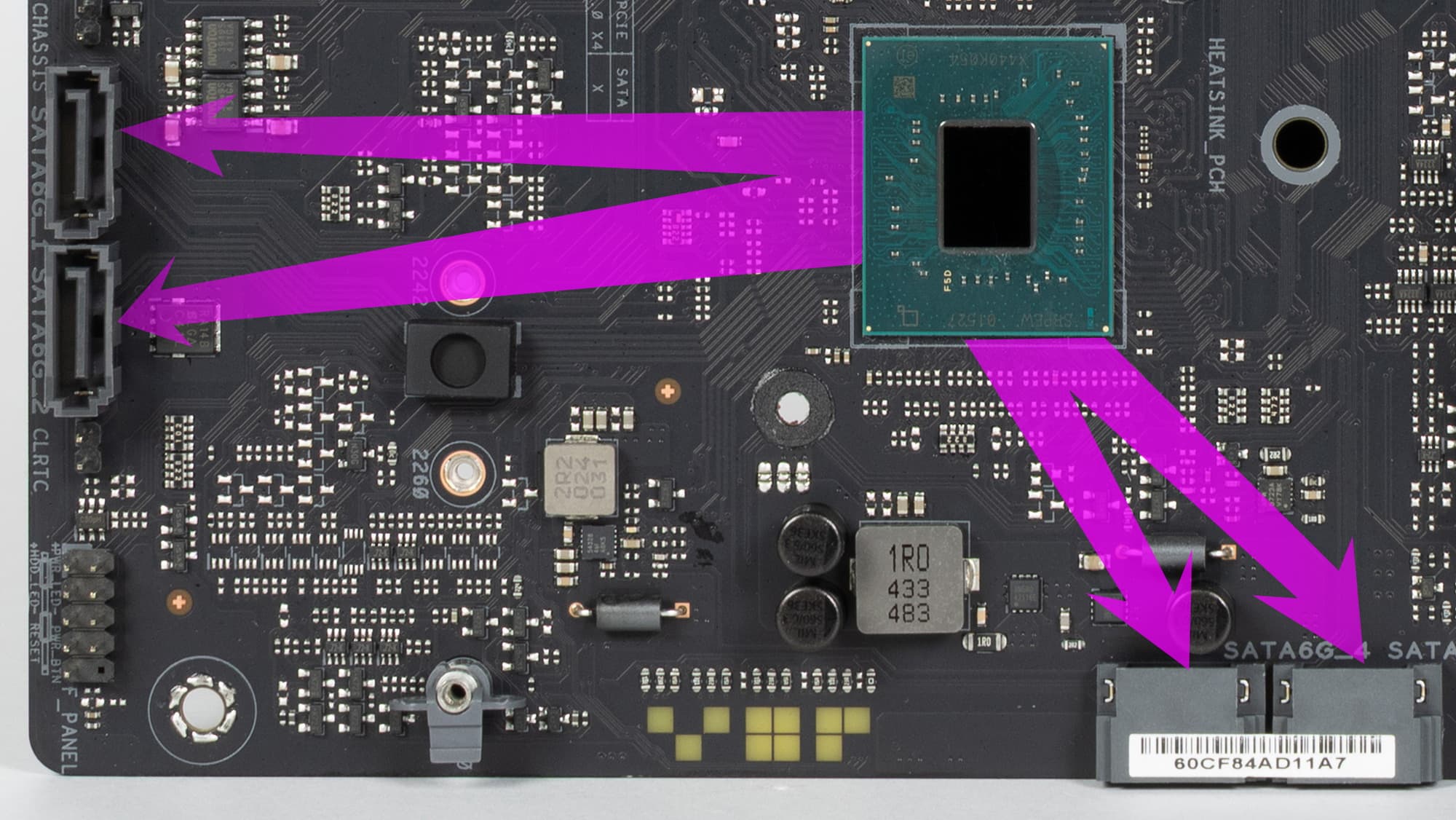

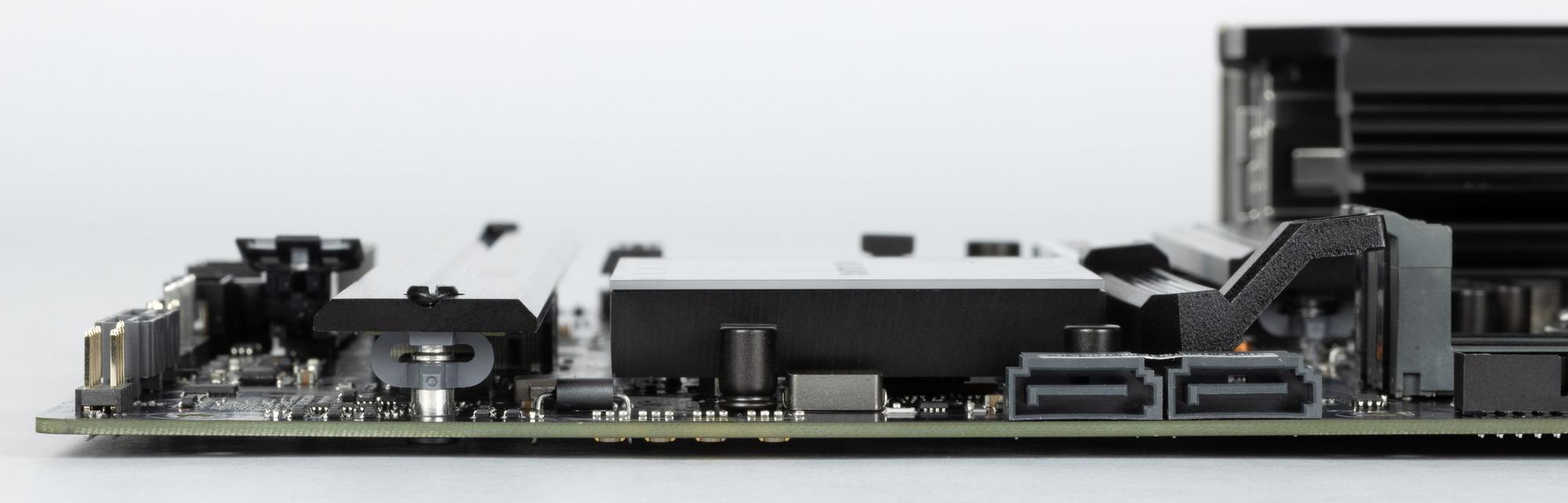

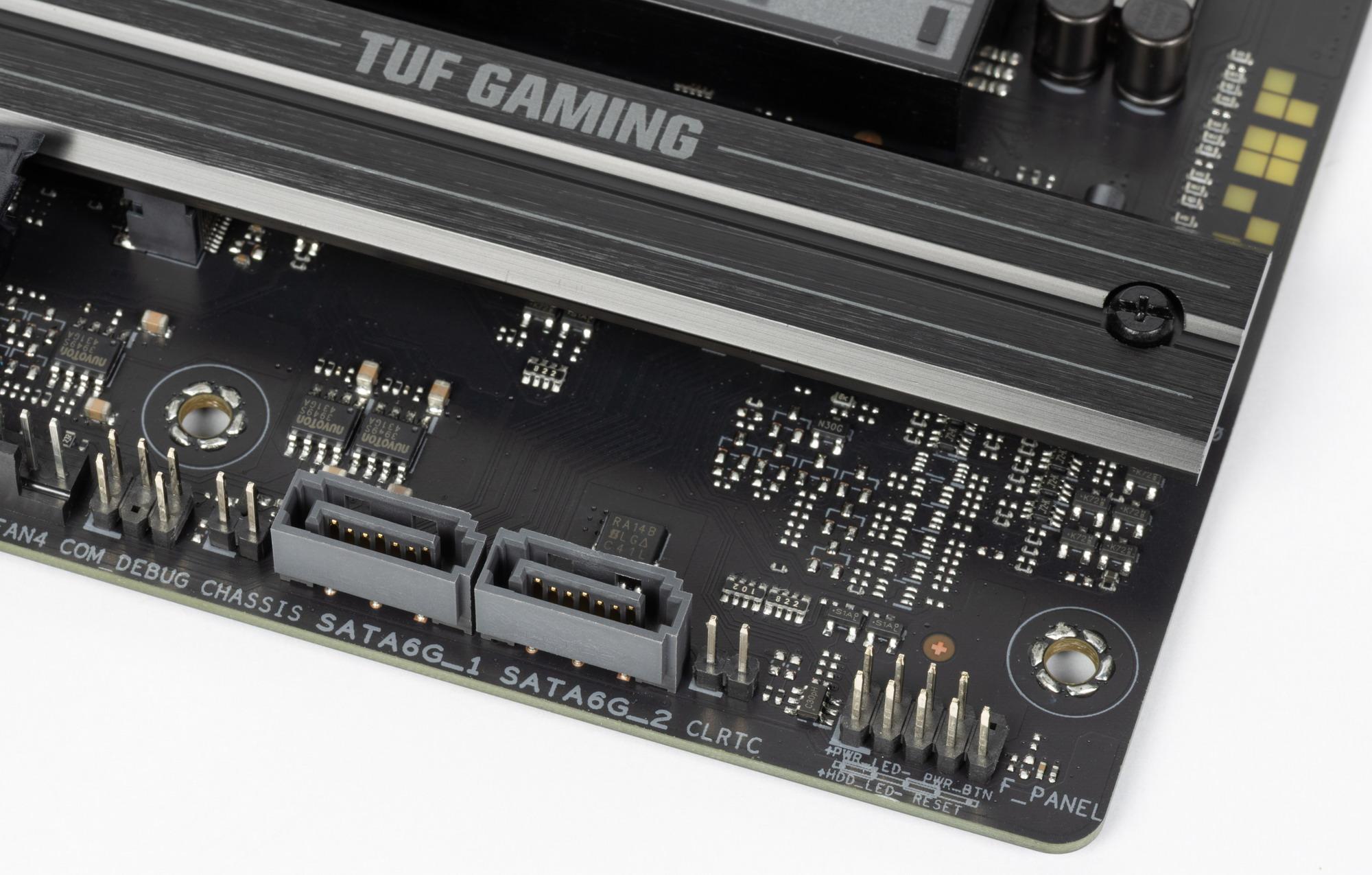

Всего у платы 4 разъема Serial ATA 6 Гбит/с + 3 слота для накопителей в форм-факторе M.2. 4 порта SATA 1,2,3,4 реализованы через чипсет B860. Порты размещены по-парно по углам матплаты, при этом SATA 1/2 ориентированы вертикально.

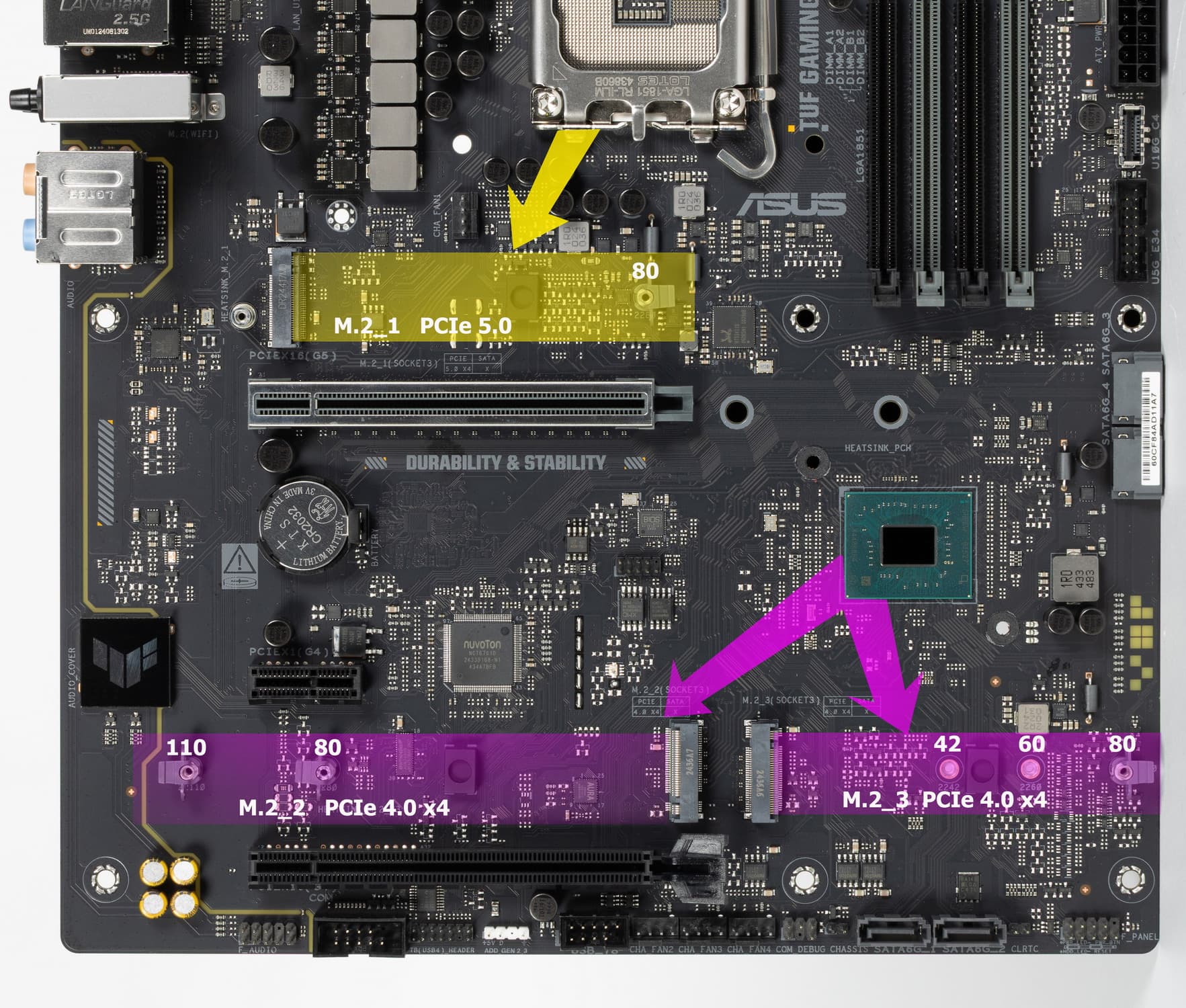

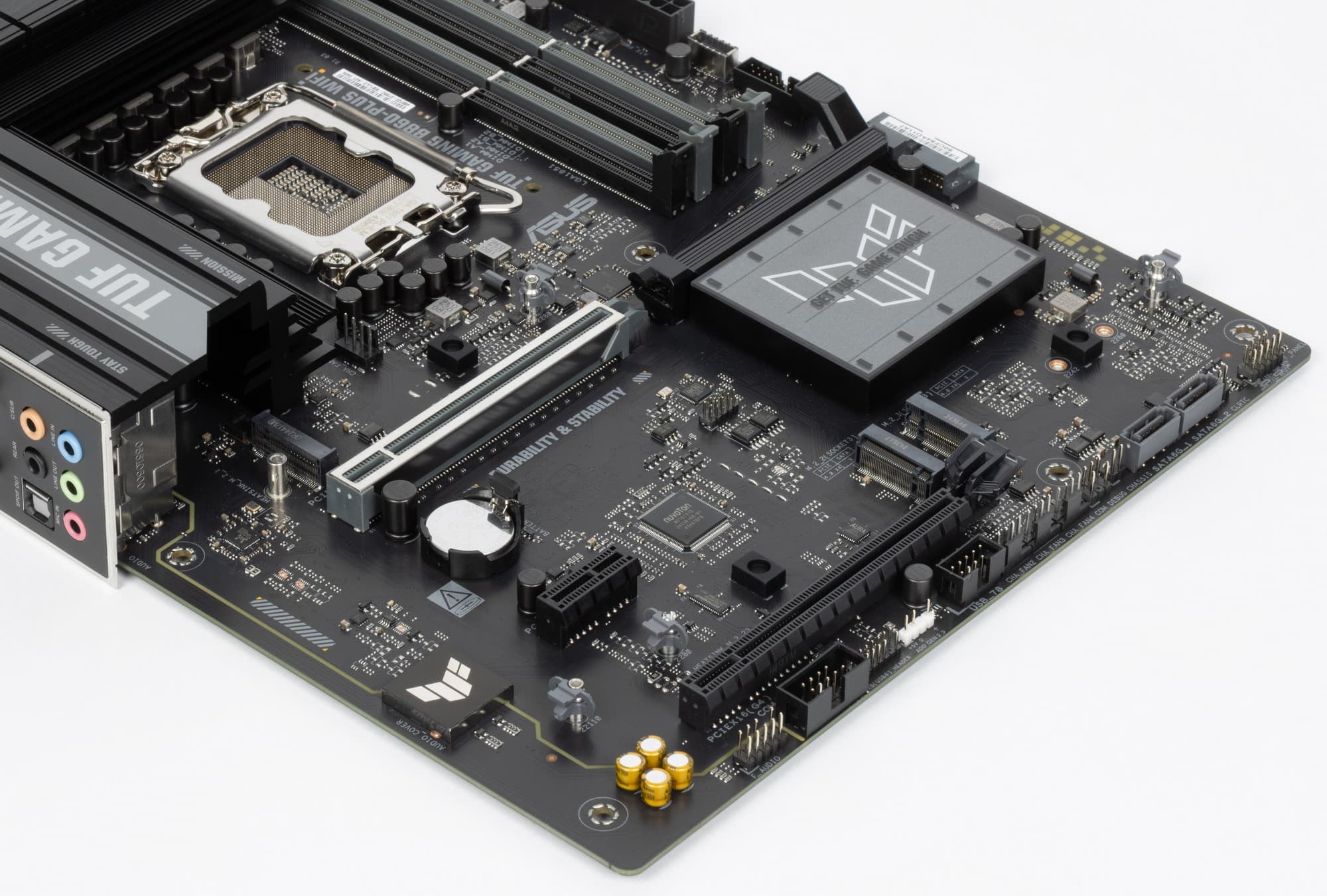

Материнская плата имеет 3 гнезда форм-фактора М.2.

Второй и третий слоты M.2 (M.2_2, M.2_3) получают данные от чипсета B860, а первый — от CPU, при этом M.2_1 получает PCIe 5.0, а M.2_2/3 получают PCIe 4.0.

Все слоты M.2 работают с модулями только с PCIe интерфейсом.

Все слоты M.2 поддерживают модули с размером 2280. А слот M.2_3 поддерживает также 2242 и 2260. Кроме того, слот M.2_2 поддерживает еще и 22110.

Поскольку нет деления ресурсов уже между слотами M.2 и портами SATA, то и соответствующих мультиплексоров нет.

У всех слотов M.2 имеется удобный способ крепления накопителей через установленные на стойках резиновые замки.

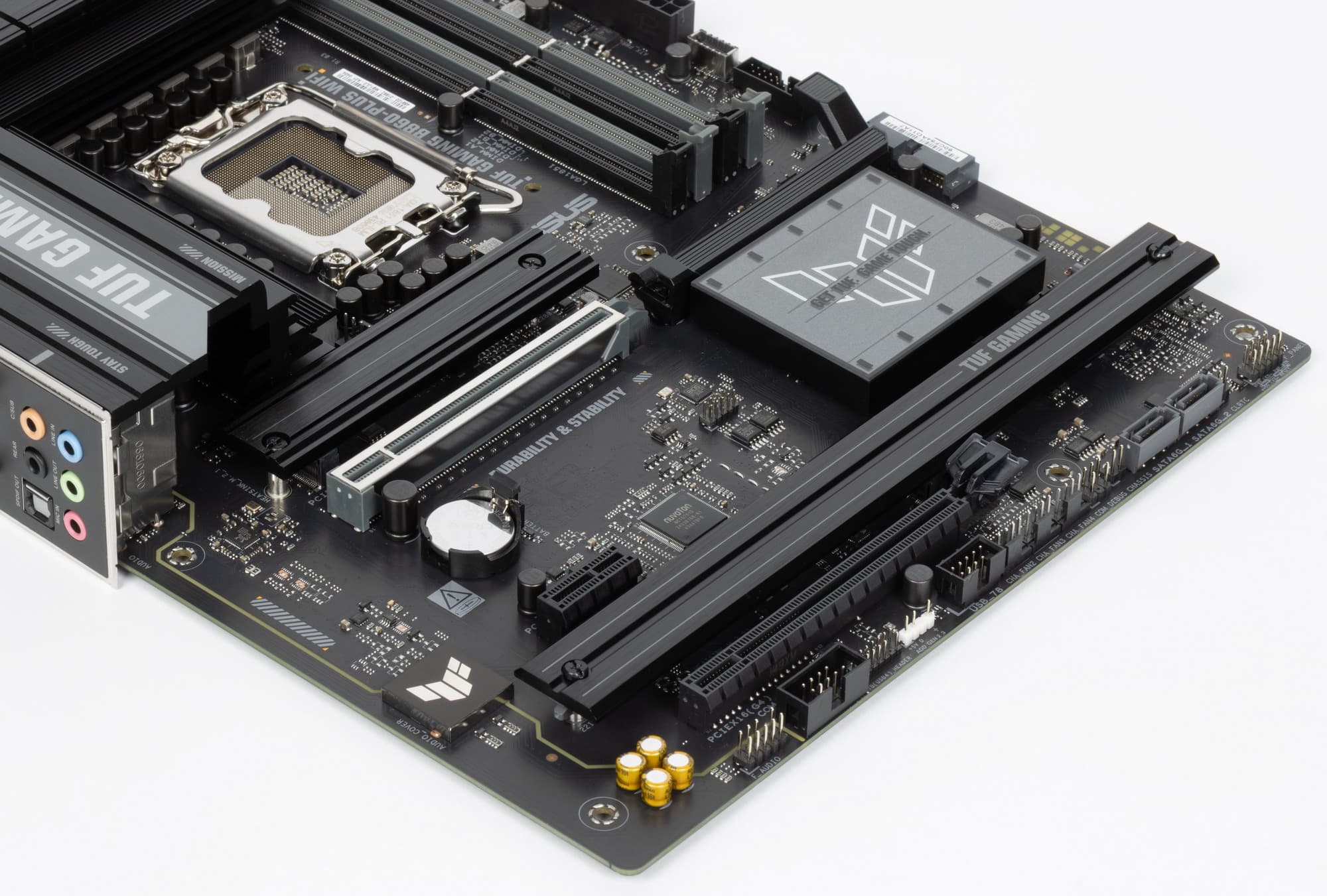

Все M.2 слоты имеют радиаторы. M.2_1 обладает отдельным радиатором, когда как остальные все слоты M.2 имеют общий радиатор. Охлаждение тыльной стороны модулей не предусмотрено.

Другие особенности на плате

Расскажем и о других устройствах на плате. Плата относится к среднебюджетным, поэтому внутренние кнопки питания и перезагрузки отсутствуют, Как и на задней панели портов нет кнопки сброса CMOS.

При этом полный сброс настроек BIOS можно осуществить с помощью перемычки на самой плате.

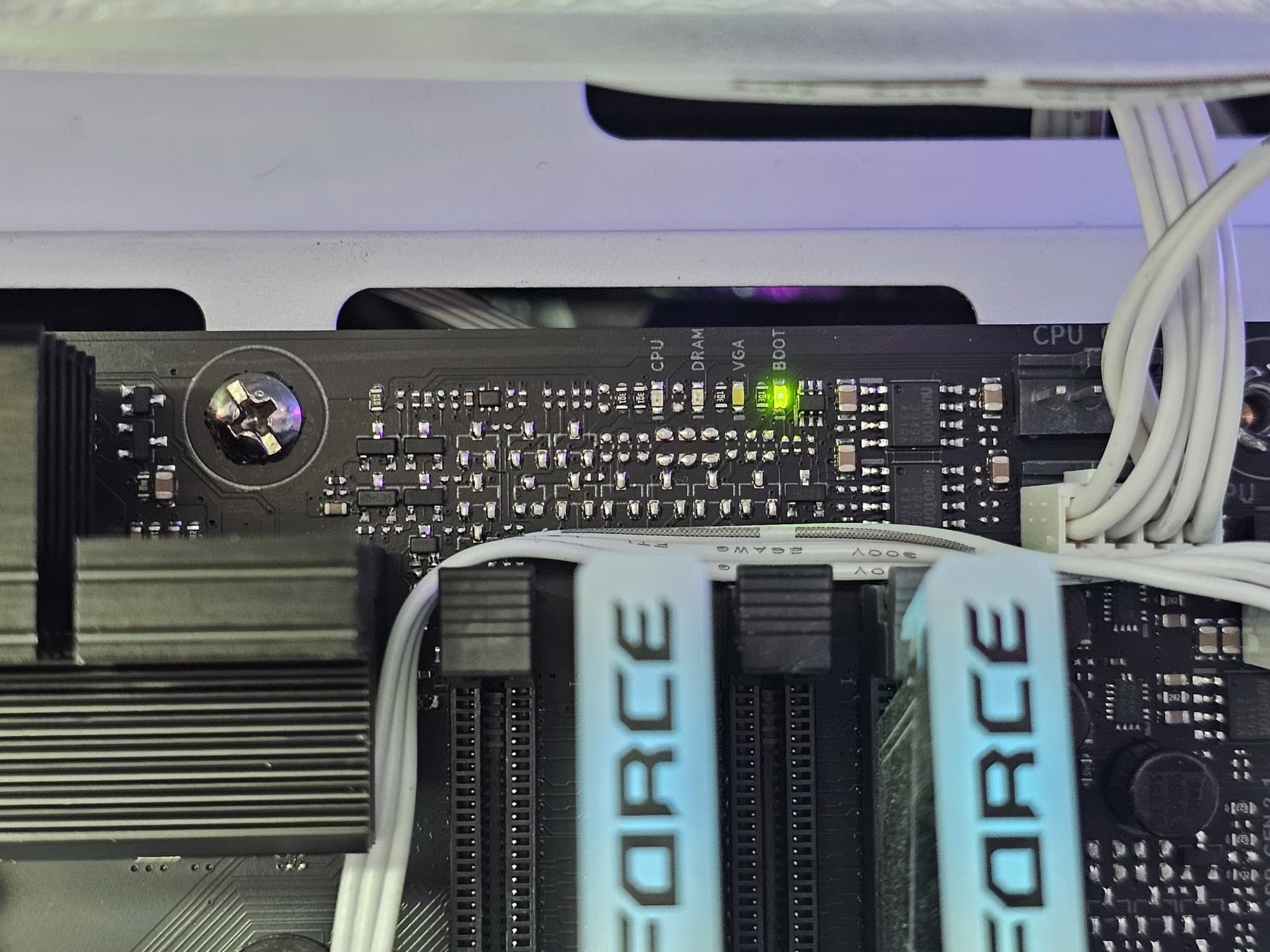

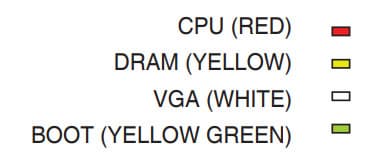

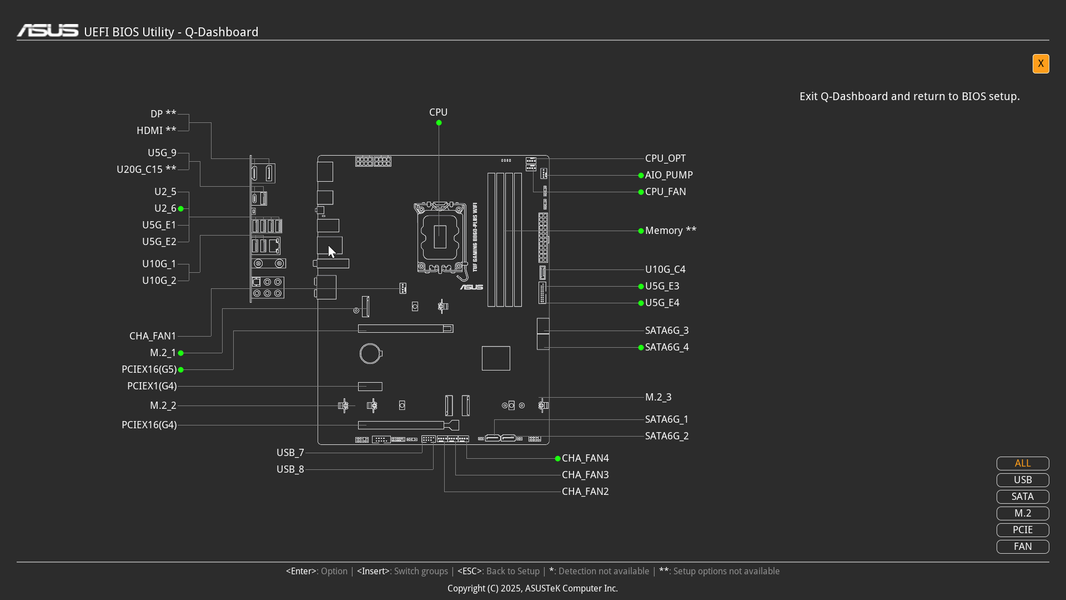

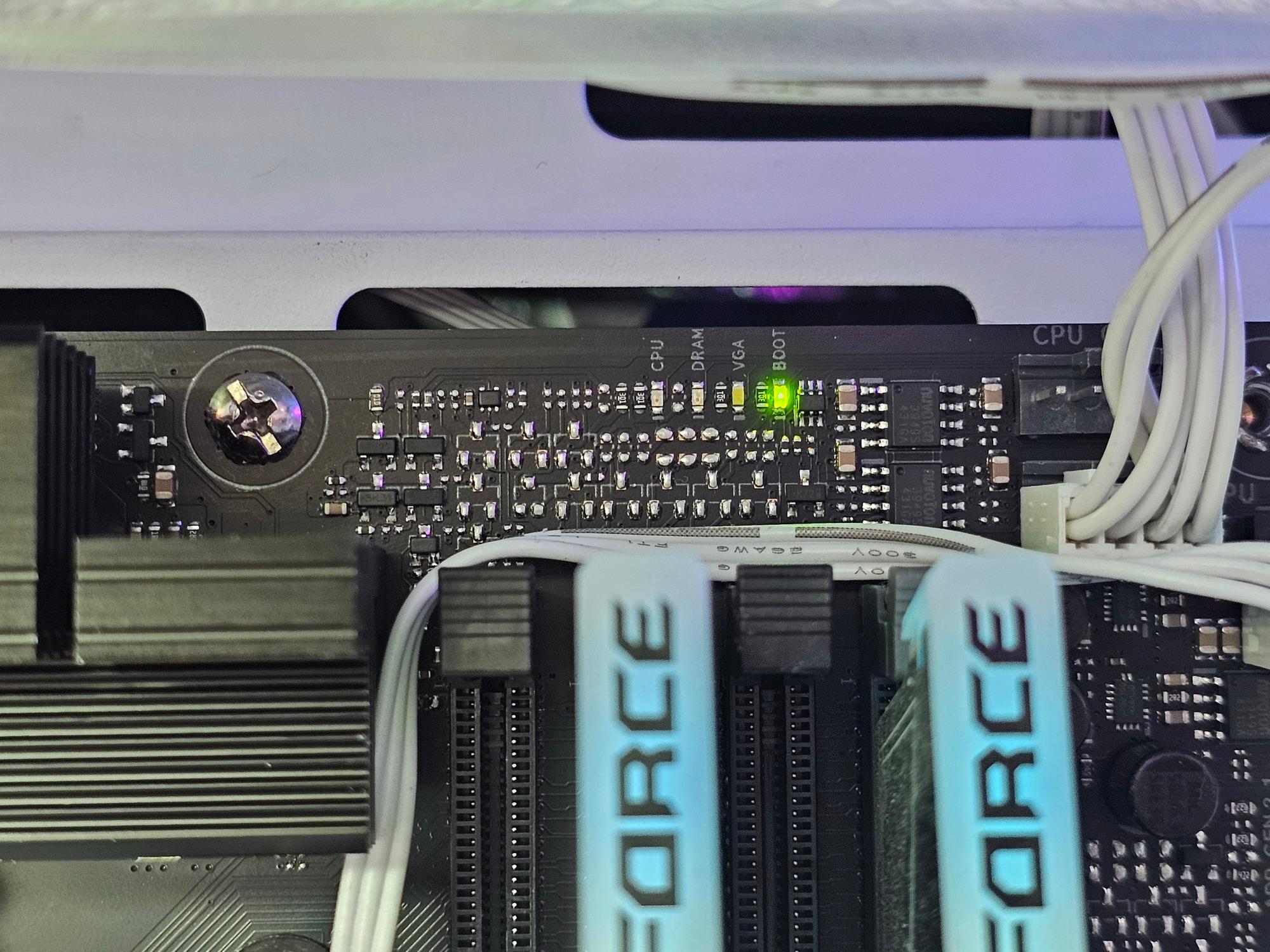

Плата оснащена световыми индикаторами, сообщающими о проблемах с тем или иным компонентом системы.

Если после включения компьютера к моменту перехода на загрузку ОС все индикаторы погасли, то проблем нет.

Традиционного табло POST-кодов нет.

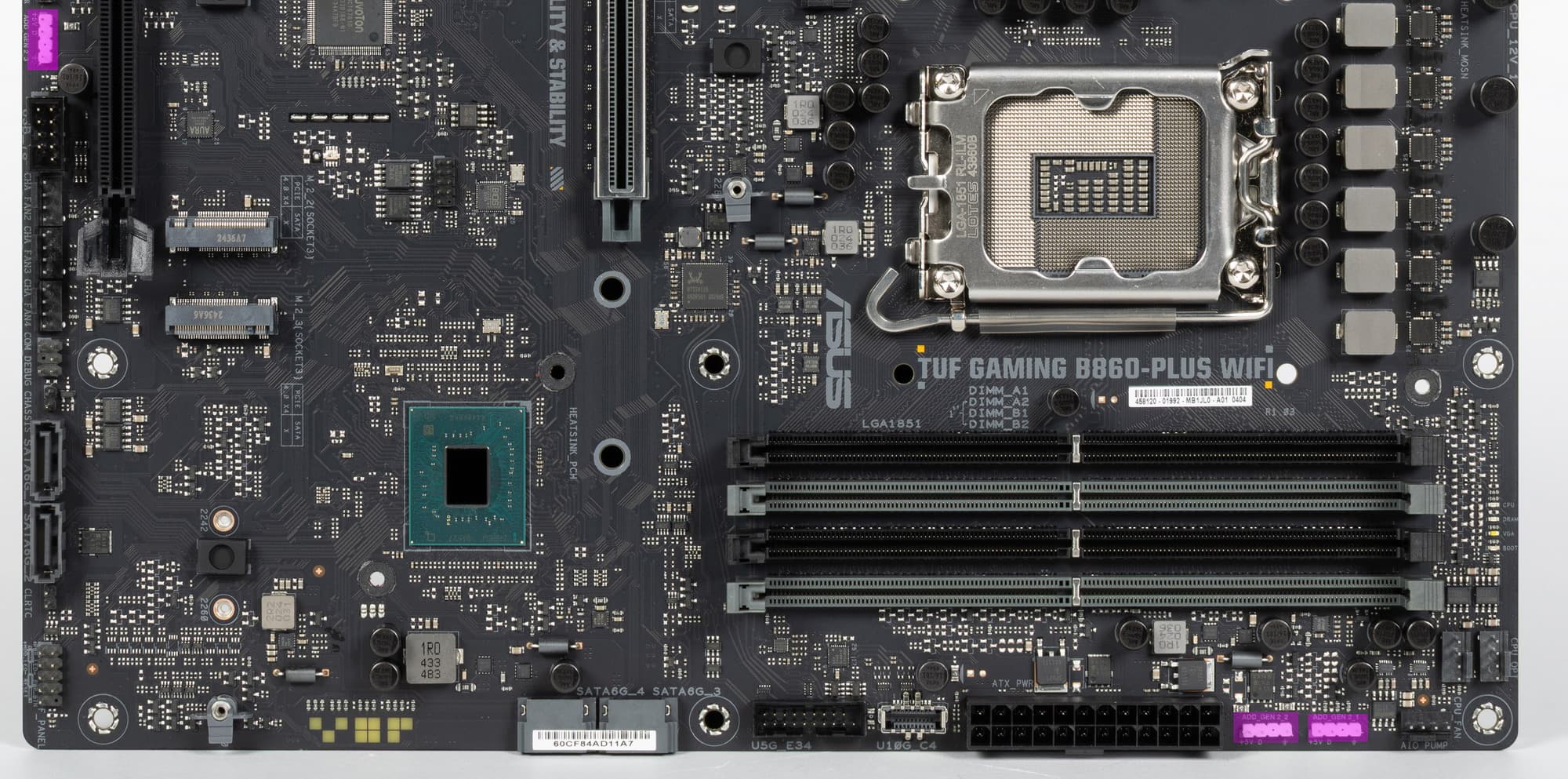

У материнской платы имеются еще возможности по подключению RGB-подсветки. Это 3 разъема для подключения адресуемых (5 B 3 A, до 15 Вт) ARGB-лент/устройств. А вот разъемов для неадресуемых (12 В 3 А, до 36 Вт) RGB-лент/устройств нет.

Схемы подключения стандартны для всех материнских плат, поддерживающих подсветку:

Контроль по синхронизации работы подсветки на матплатах Asus возложен на фирменный контроллер Aura.

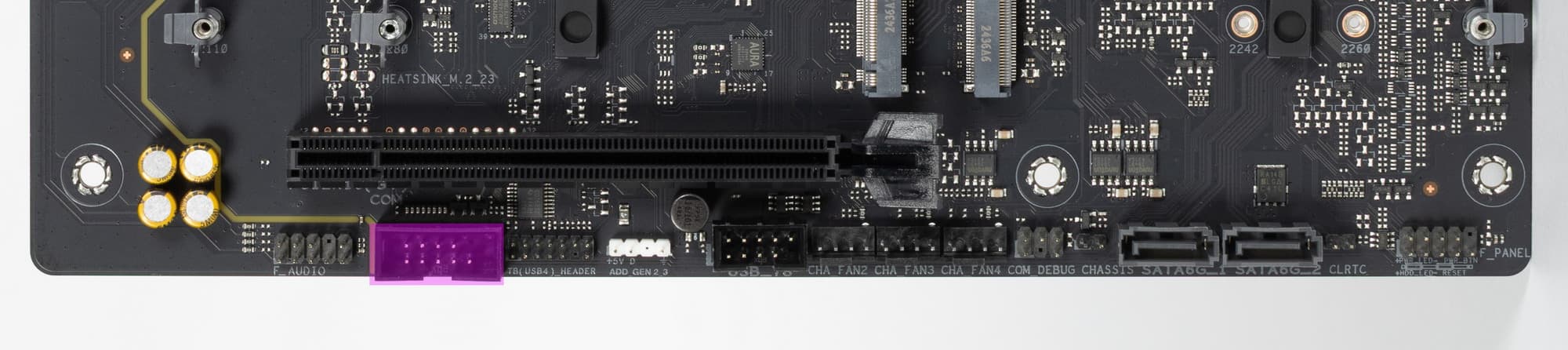

Для подключения устаревших систем с интерфейсом COM имеется проприетарный порт.

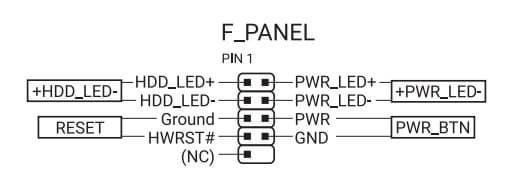

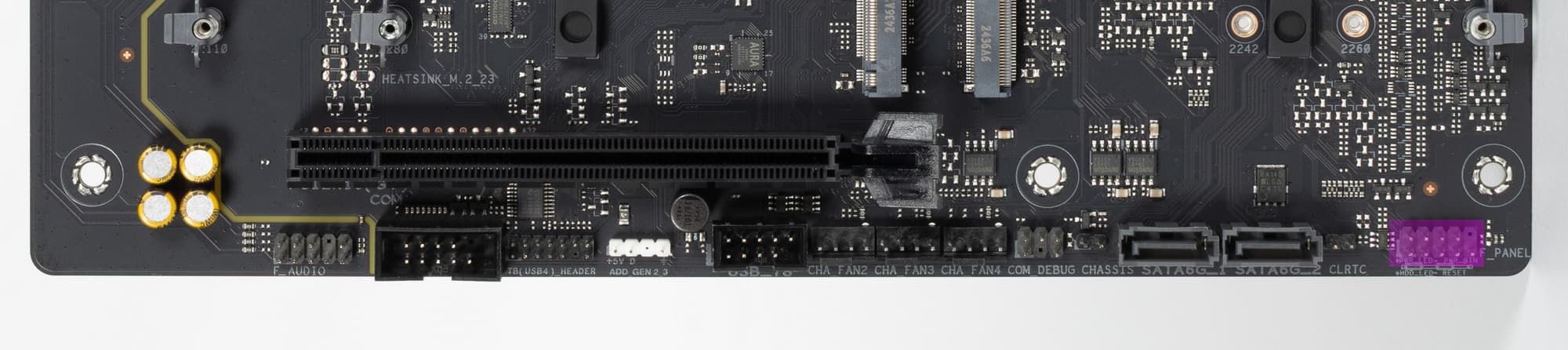

У всех матплат, включая данную, имеется традиционный набор контактов FPanel для подключения проводов к передней (а сейчас уже часто и верхней или боковой или все это сразу) панели корпуса.

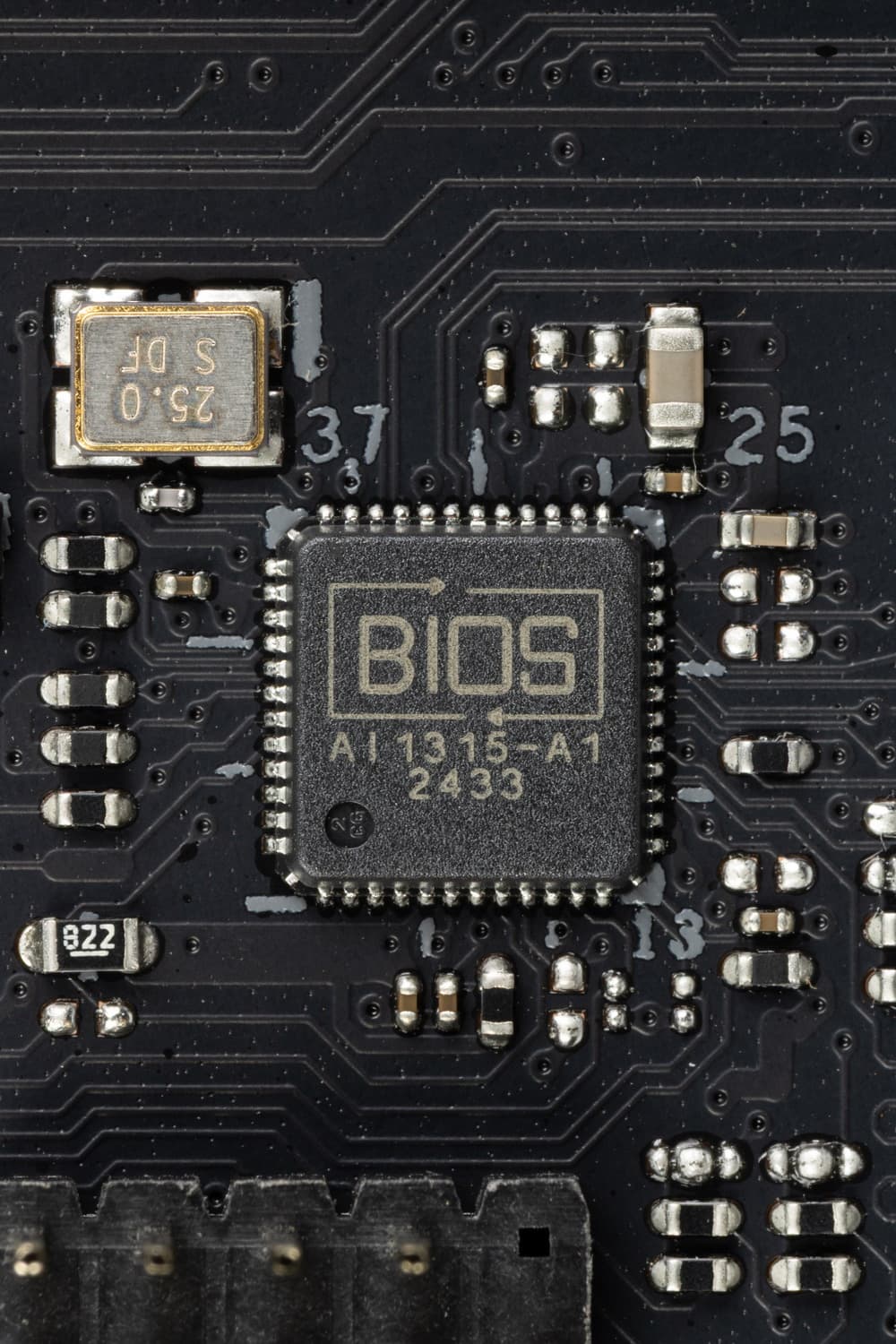

Материнская плата обладает технологией «холодной» прошивки BIOS (наличие ОЗУ, процессора и прочей периферии необязательно, нужно лишь подключить питание) — Flashback.

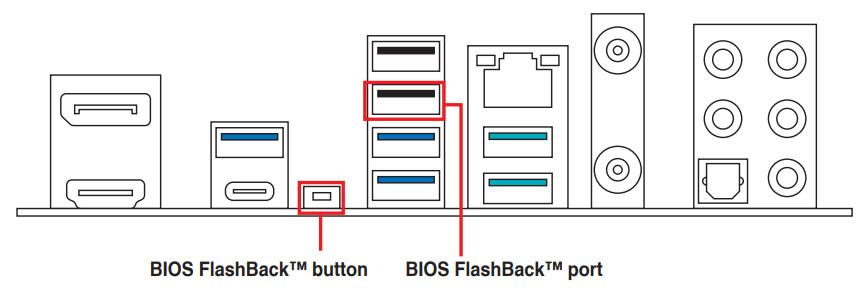

Для такого обновления BIOS надо вначале скачать архив с прошивкой, с помощью имеющейся внутри утилиты переименовать файл прошивки, записать его в корень на USB-«флешку», которая вставляется в особо отмеченный порт USB, и запустить через кнопку, которую надо держать 3 секунды.

При этом система запускаться не будет, а на задней панели около кнопки Flashback мы будем видеть мигающий индикатор процесса обновления BIOS.

За работу данной функции отвечает фирменный контроллер.

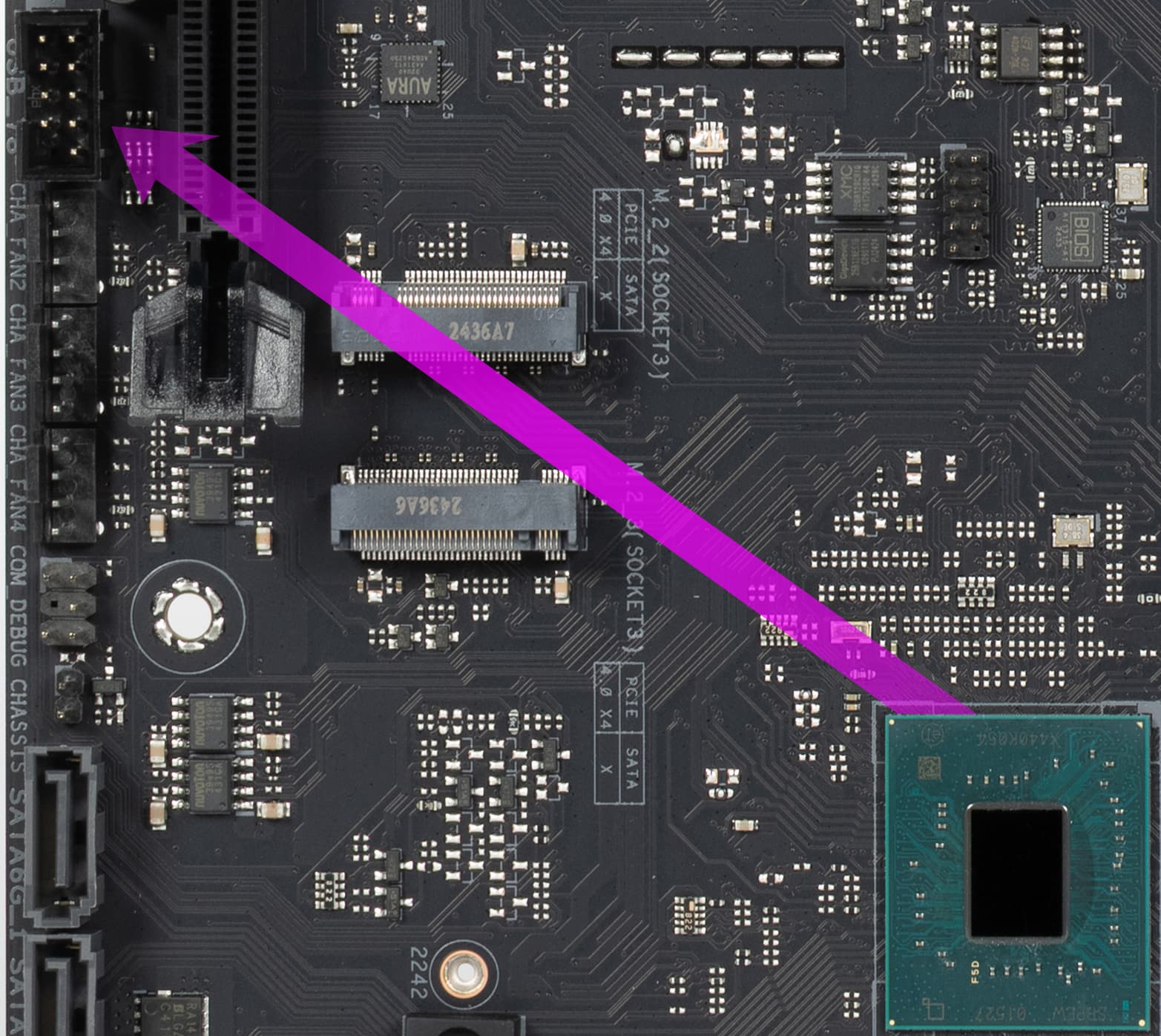

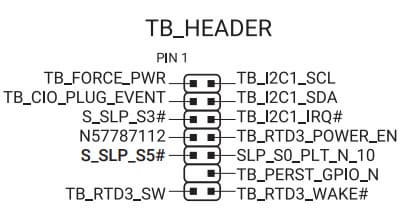

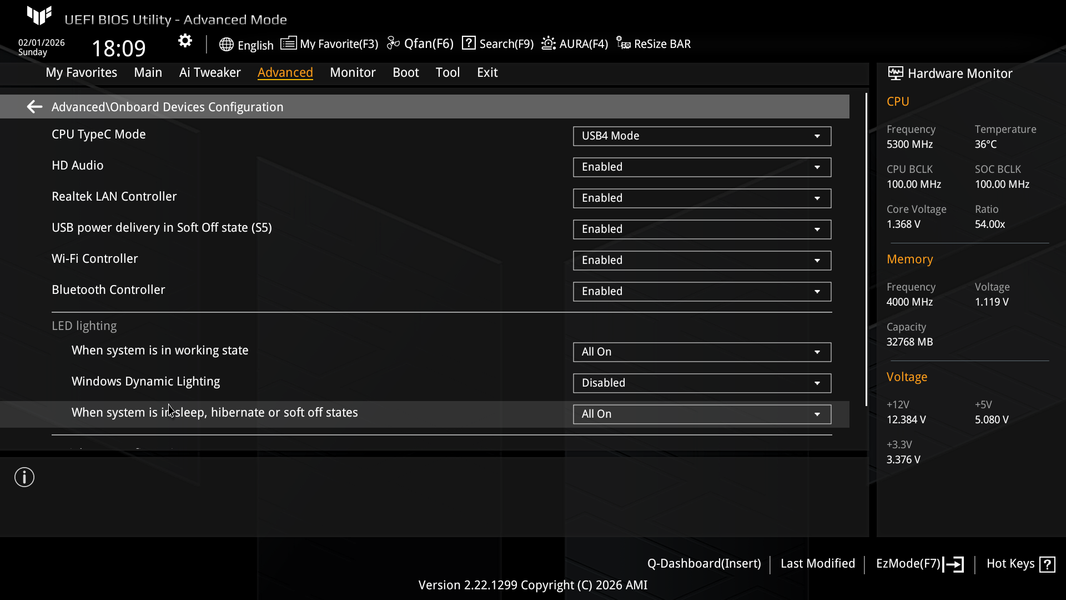

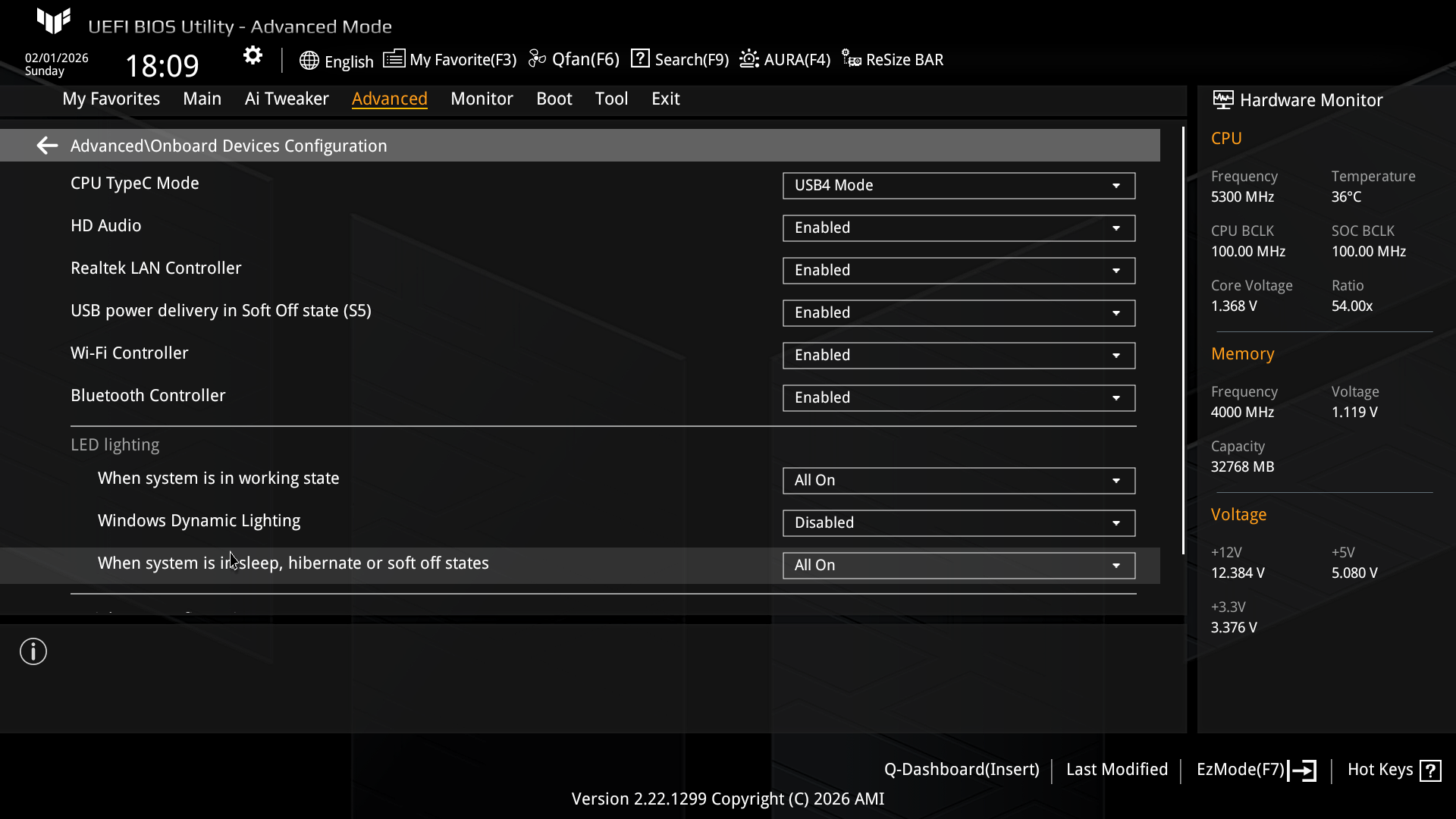

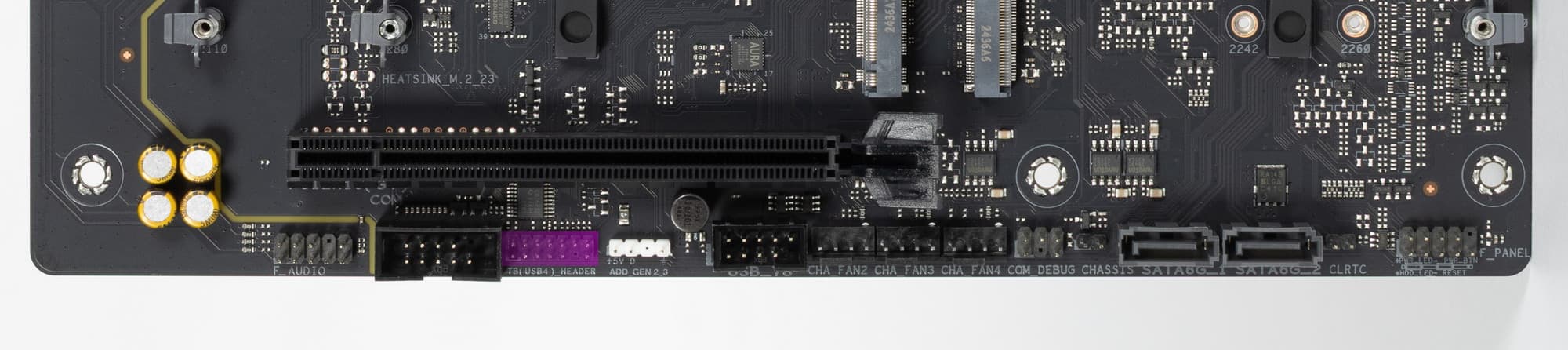

Для подключения дискретной карты с поддержкой Thunderbolt4 (или для получения USB4) имеется свой разъем.

Периферийная функциональность: USB-порты, сетевые интерфейсы, ввод-вывод

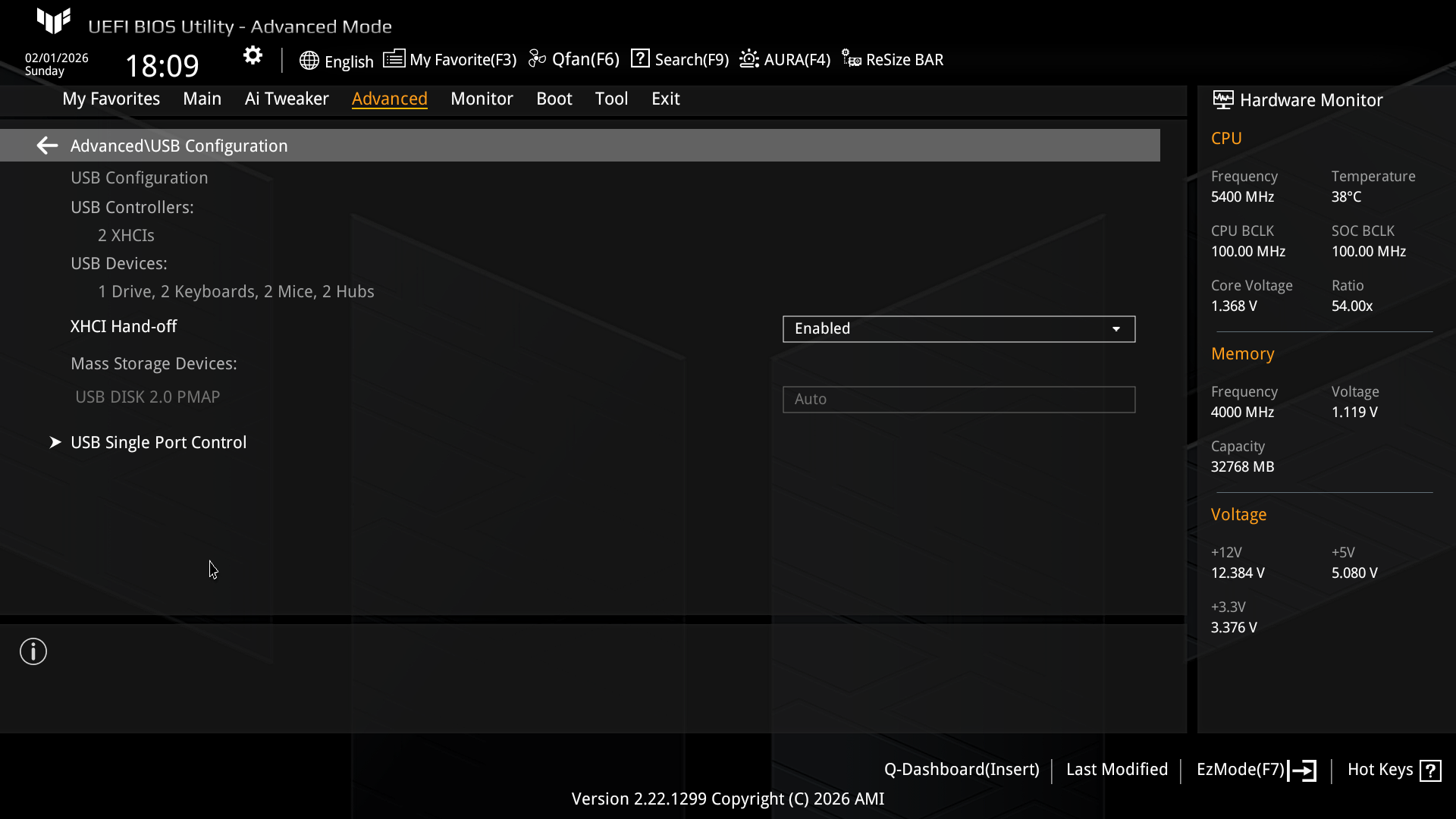

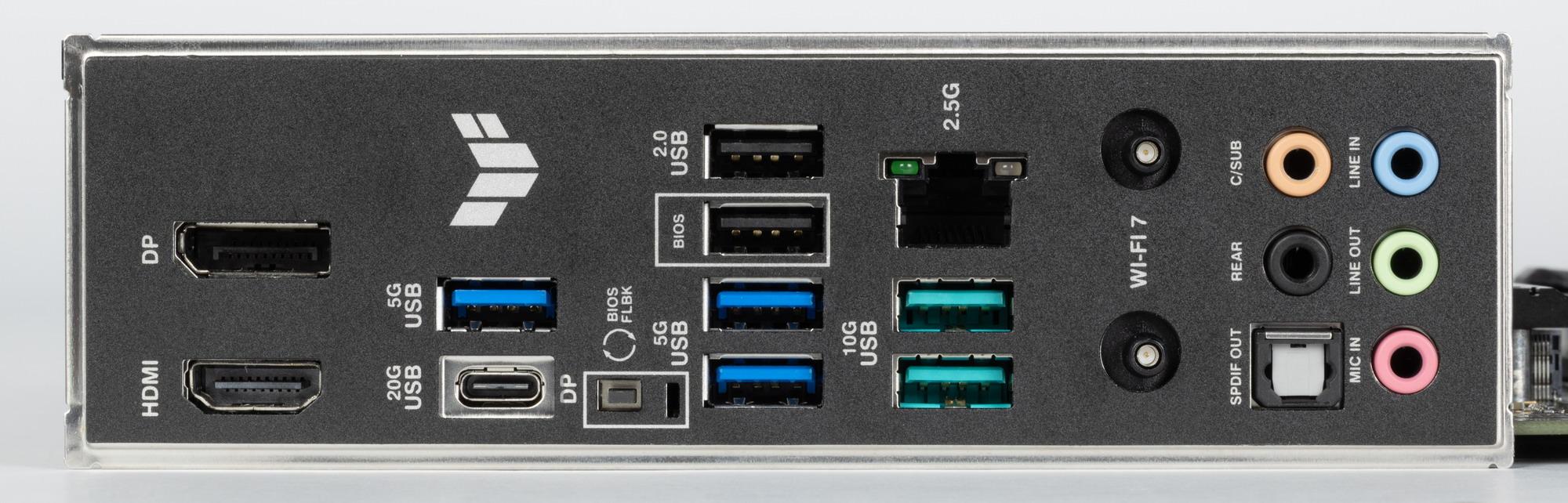

Теперь на очереди USB-порты и прочие вводы-выводы. И начнем с задней панели, куда выведены большинство из них.

Повторим: чипсет B860 способен реализовать не более 12 портов USB, из которых может быть до 6 портов USB 3.2 Gen1, до 4 портов USB 3.2 Gen2, до 2 портов USB 3.2 Gen2x2, и/или до 12 портов USB 2.0.

Также мы помним и про 14 линии PCIe 4.0, которые идут на поддержку накопителей, сетевых и иных контроллеров (я выше уже показал на что и как расходуются 14 линий PCIe 4.0 + 4 порта SATA).

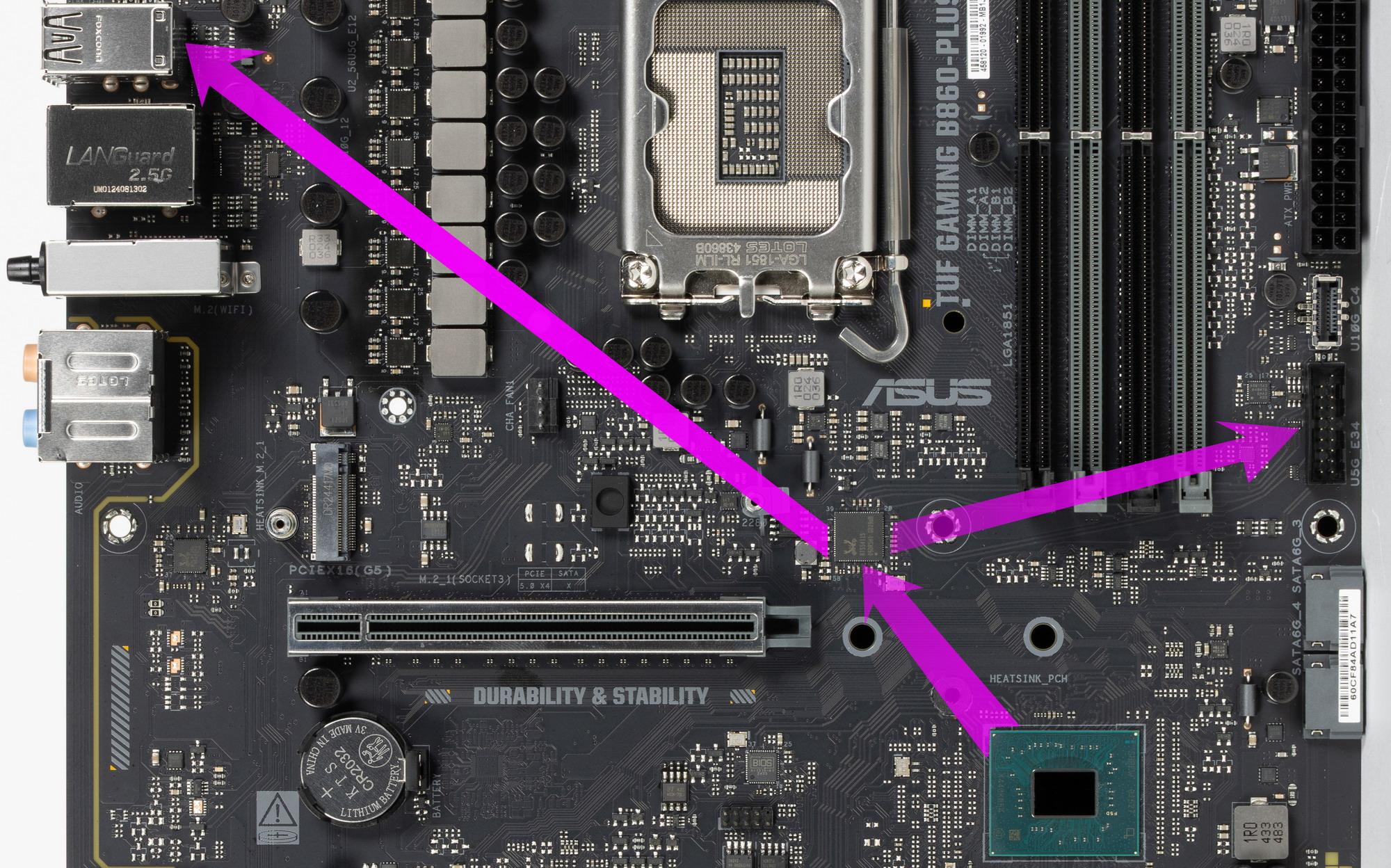

И что мы имеем? Всего на материнской плате — 13 портов USB:

• Порт USB4 не реализован через CPU (Thunderbolt4 можно получить с помощью дискретного контроллера, приобретаемого отдельно);
• 1 порт USB 3.2 Gen2x2 реализован через B860 и представлен на задней панели портом Type-C;
• 3 порта USB 3.2 Gen2: все реализованы через B860, и 2 представлены на задней панели портами Type-A (зеленого цвета); а 1 представлен внутренним портом Type-C



  (для подключения к соответствующему разъему на передней панели корпуса);

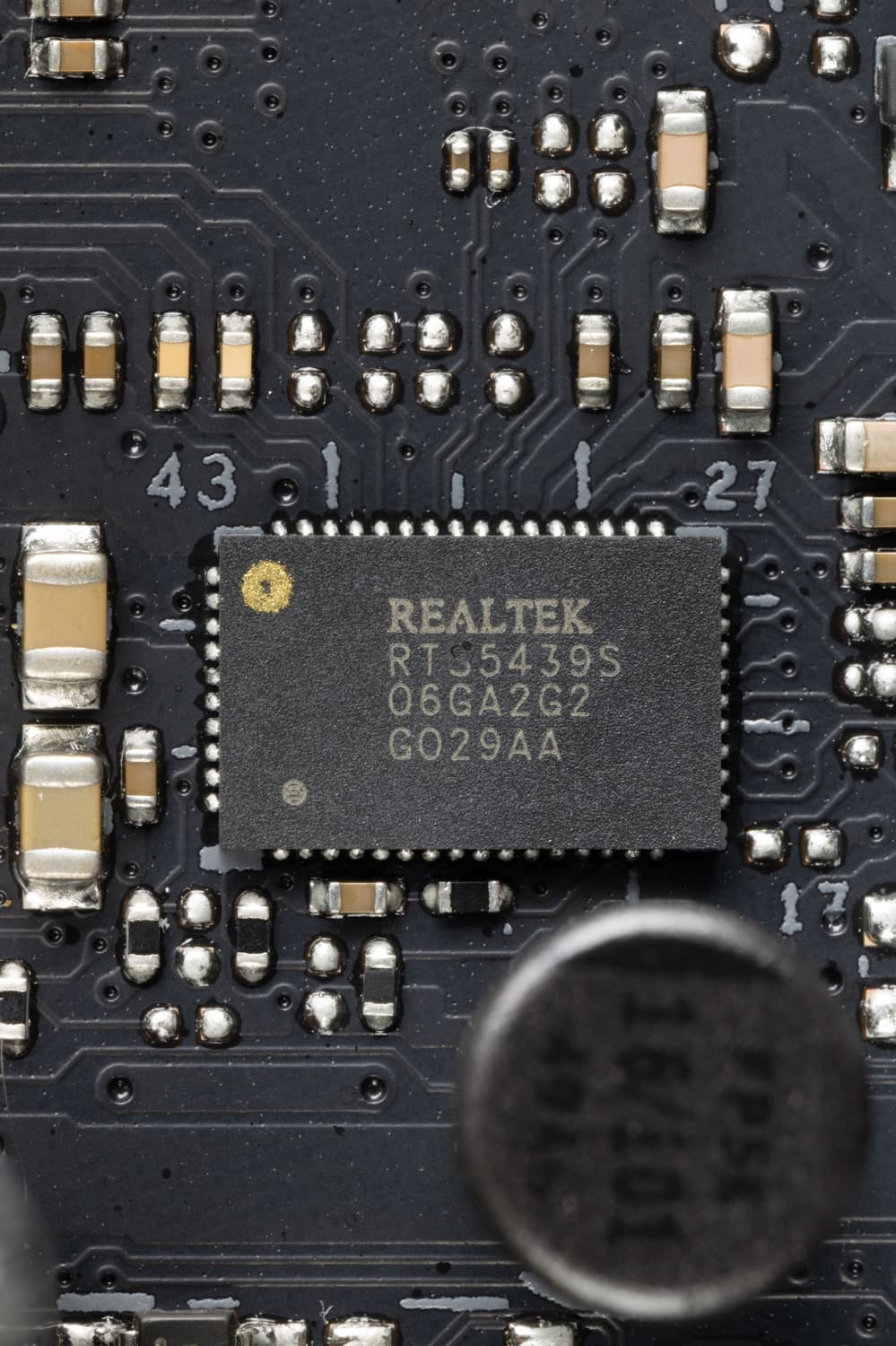

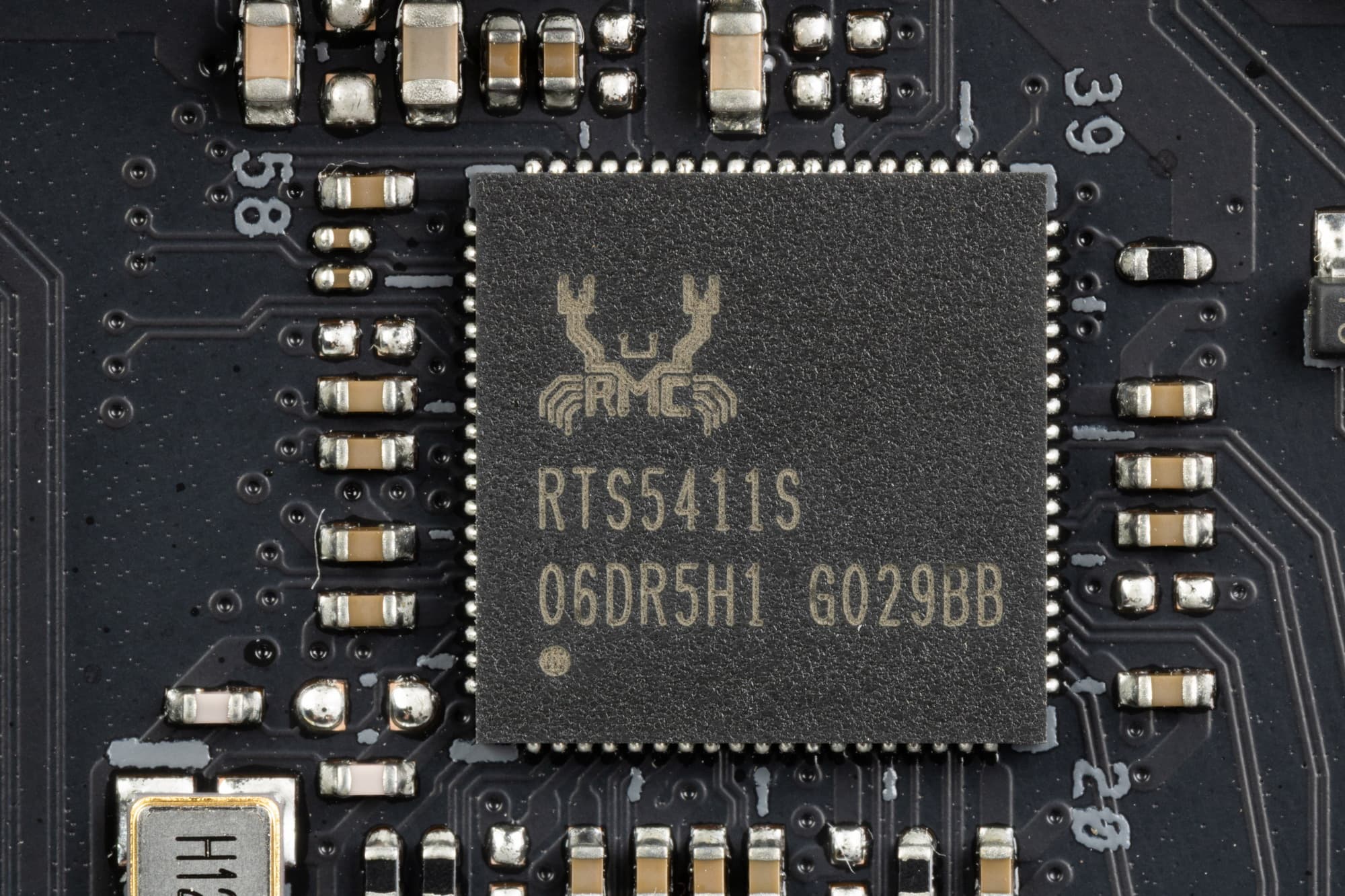

• 5 портов USB 3.2 Gen1: 4 реализованы через контроллер Realtek RTS5411



  (на него потрачена 1 линия USB 3.2 Gen1 от B860) и 2 представлены внутренним разъемом



  на материнской плате на 2 порта; еще 2 представлены на задней панели портами Type-A (синего цвета); оставшийся пятый порт реализован через B860 и также представлен на задней панели портом Type-A (синего цвета);
• 4 порта USB 2.0/1.1: все реализованы через B860 и 2 представлены внутренним разъемом



  на 2 порта; еще 2 представлены на задней панели портами Type-A (черного цвета)

От B860 используют USB 2.0 линии 2 контроллера:

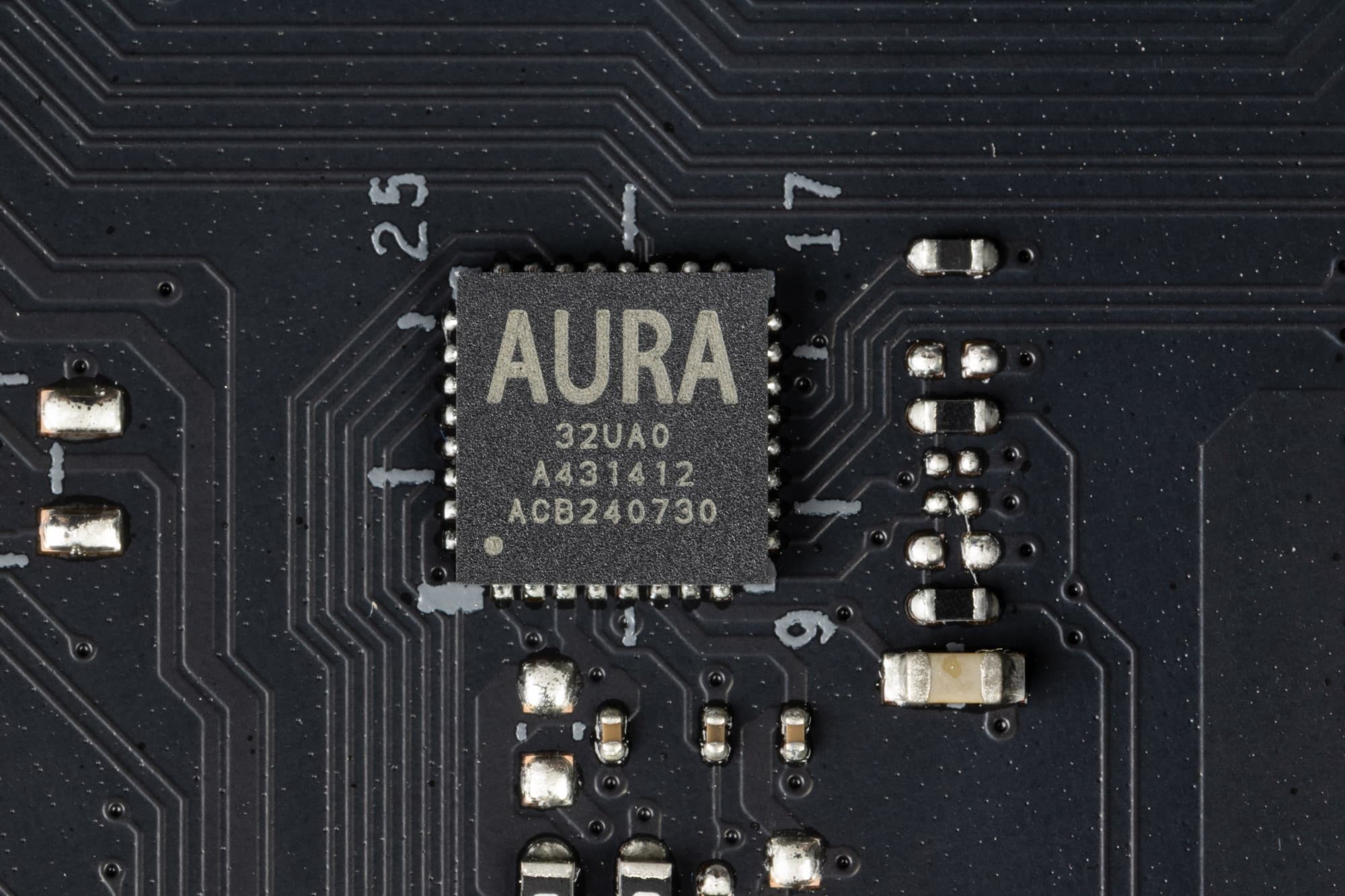

• Aura (контроллер управления разъемами подсветки);
• Bluetooth (MediaTek MT7925) (1 линия USB 2.0);

Итак, через чипсет B860 реализовано высокоскоростных портов USB:

• + 1 выделенный USB 3.2 Gen2x2;
• + 3 выделенных USB 3.2 Gen2;
• + 1 линия USB 3.2 Gen1 для поддержки Realtek RTS5411;
• + 1 выделенный USB 3.2 Gen1

= 6 высокоскоростных портов. Не забываем, что каждый высокоскоростной порт USB обеспечен портом USB 2.0, то есть уже 6 портов USB 2.0 также занято. Плюс 4 выделенных порта USB 2.0 и 2 порта USB 2.0 на обеспечение контроллеров. Всего 12 USB 2.0 портов реализовано.

Ну и 18 линий PCIe, выделенных на поддержку иной периферии (14 HSIO + 4 порта SATA).

Итого у B860 в данном случае реализовано 20 высокоскоростных портов из 20.

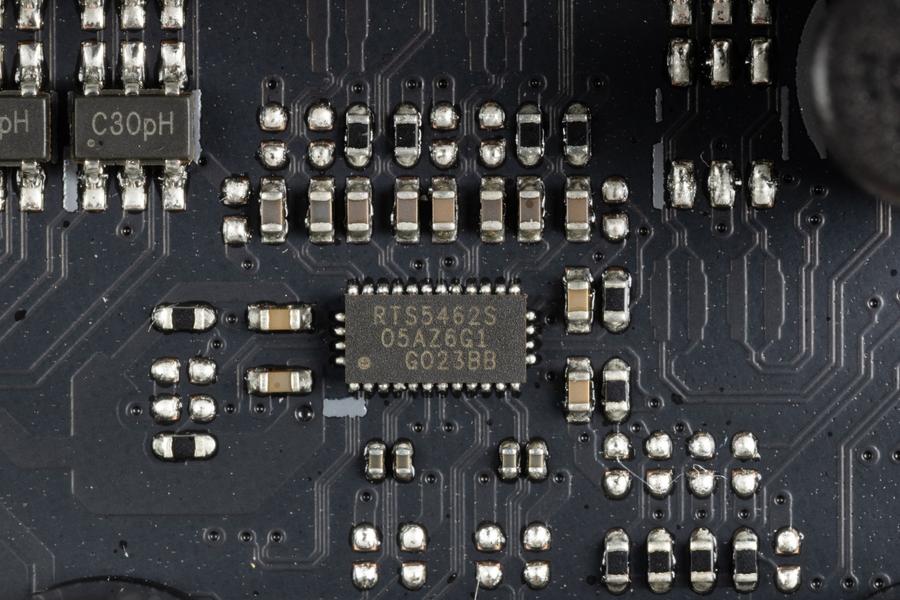

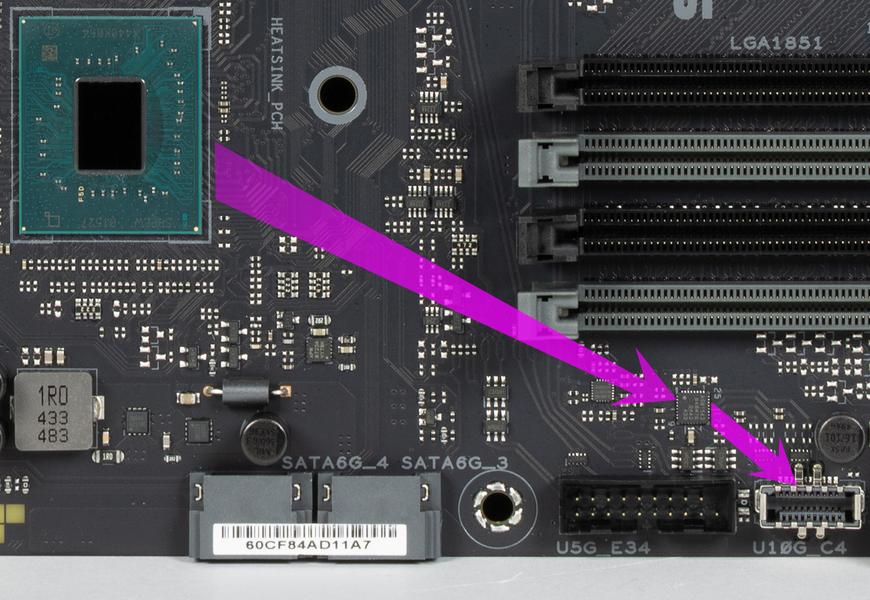

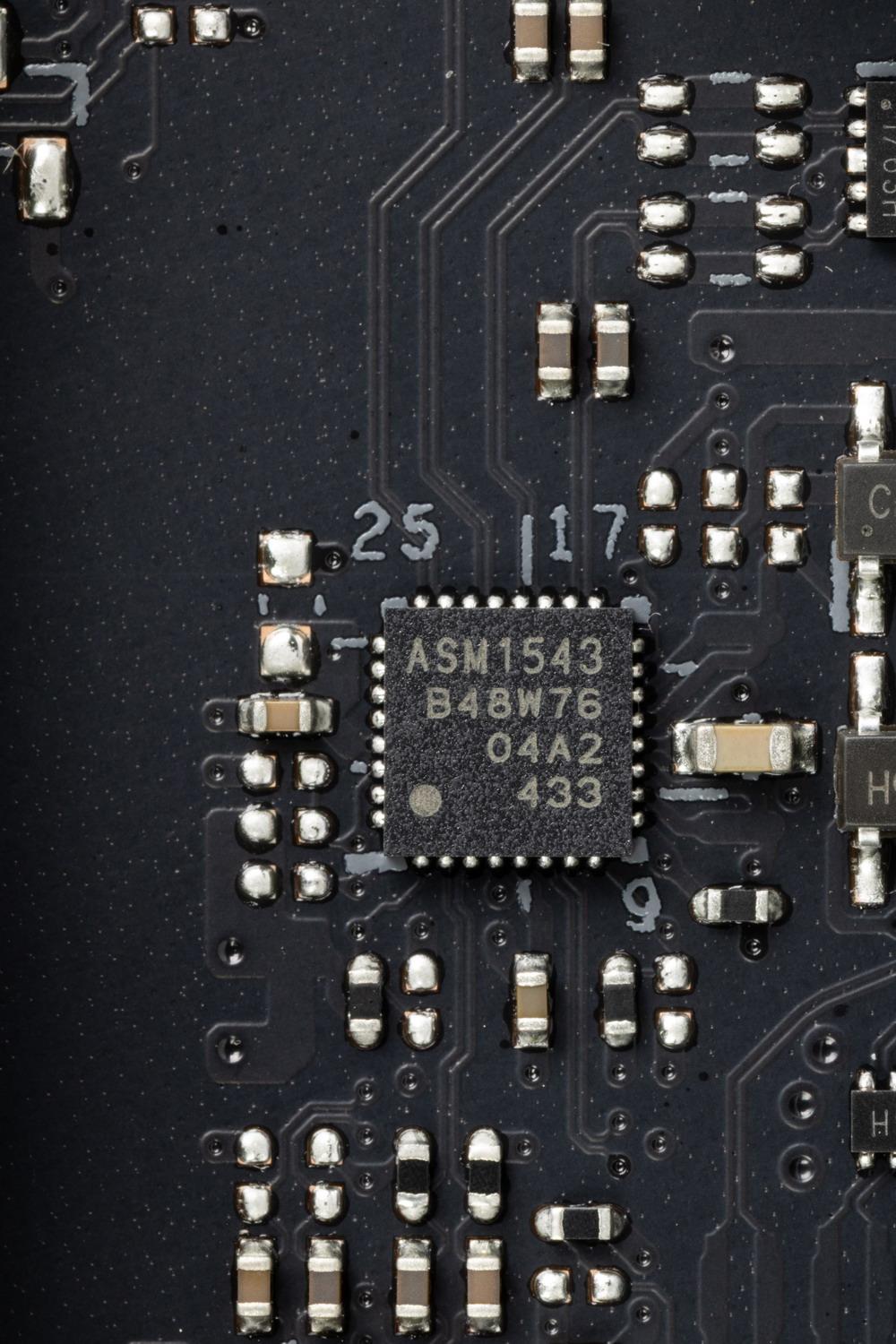

USB порт 3.2 Gen2 в виде внутреннего Type-C позволяет выдавать вольтаж, способный обеспечить быструю зарядку мобильных гаджетов. Также и порт USB 3.2 Gen2x2 Type-C на задней панели оснащен ре-драйверами.

Следует обратить особое внимание на отсутствие встроенного порта USB4 на данной материнке, несмотря на то, что на платформе Intel LGA1851 такая поддержка реализована через Thunderbolt 4 и аппаратно встроена в CPU.

Для получения подобных интерфейсов следует отдельно приобретать соответствующий контроллер.

Теперь о сетевых делах.

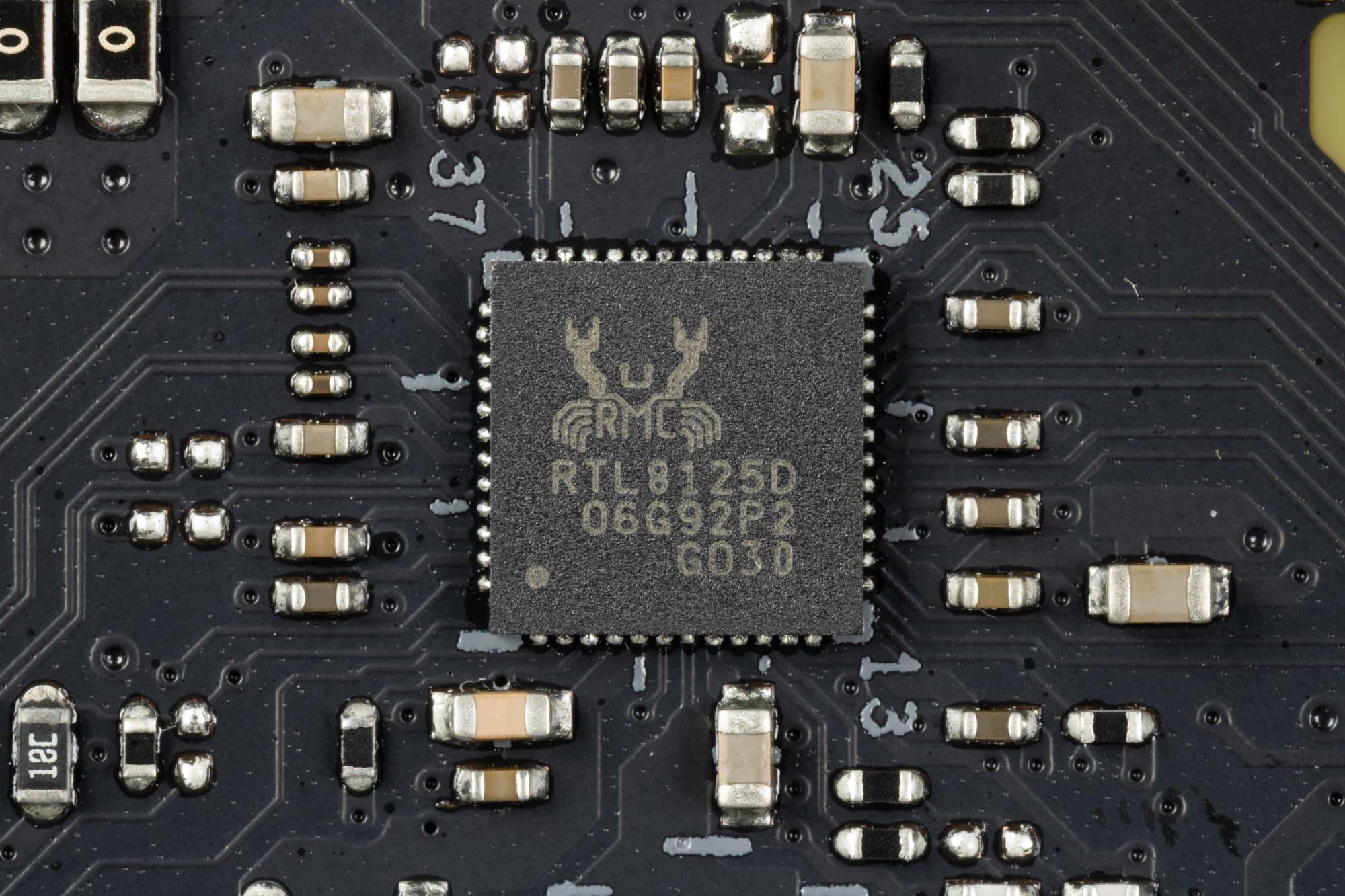

Материнская плата оснащена средствами связи хорошо. Имеется скоростной Ethernet-контроллер Realtek RTL8125D, способный работать по стандарту 2,5 Гбит/с.

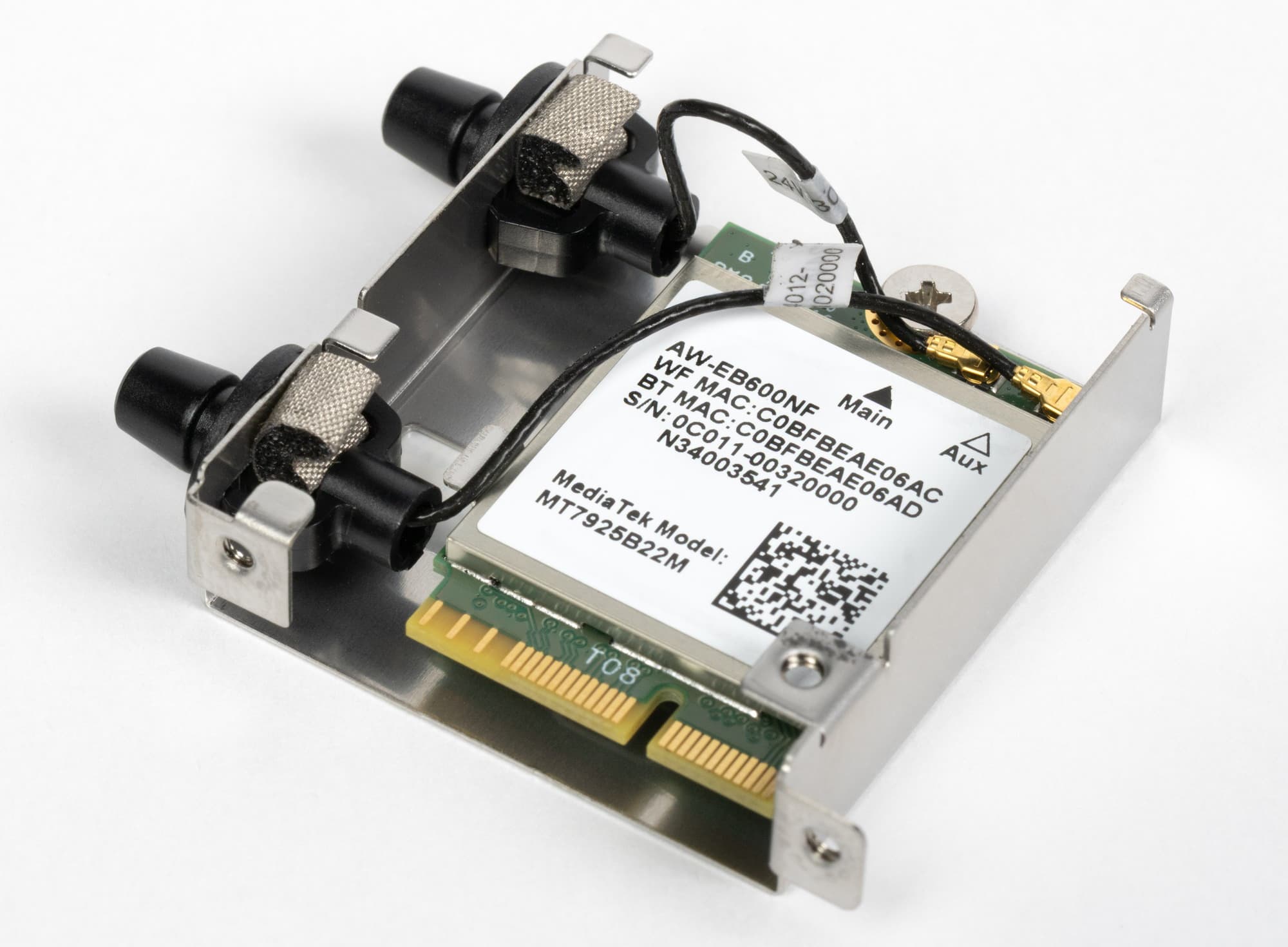

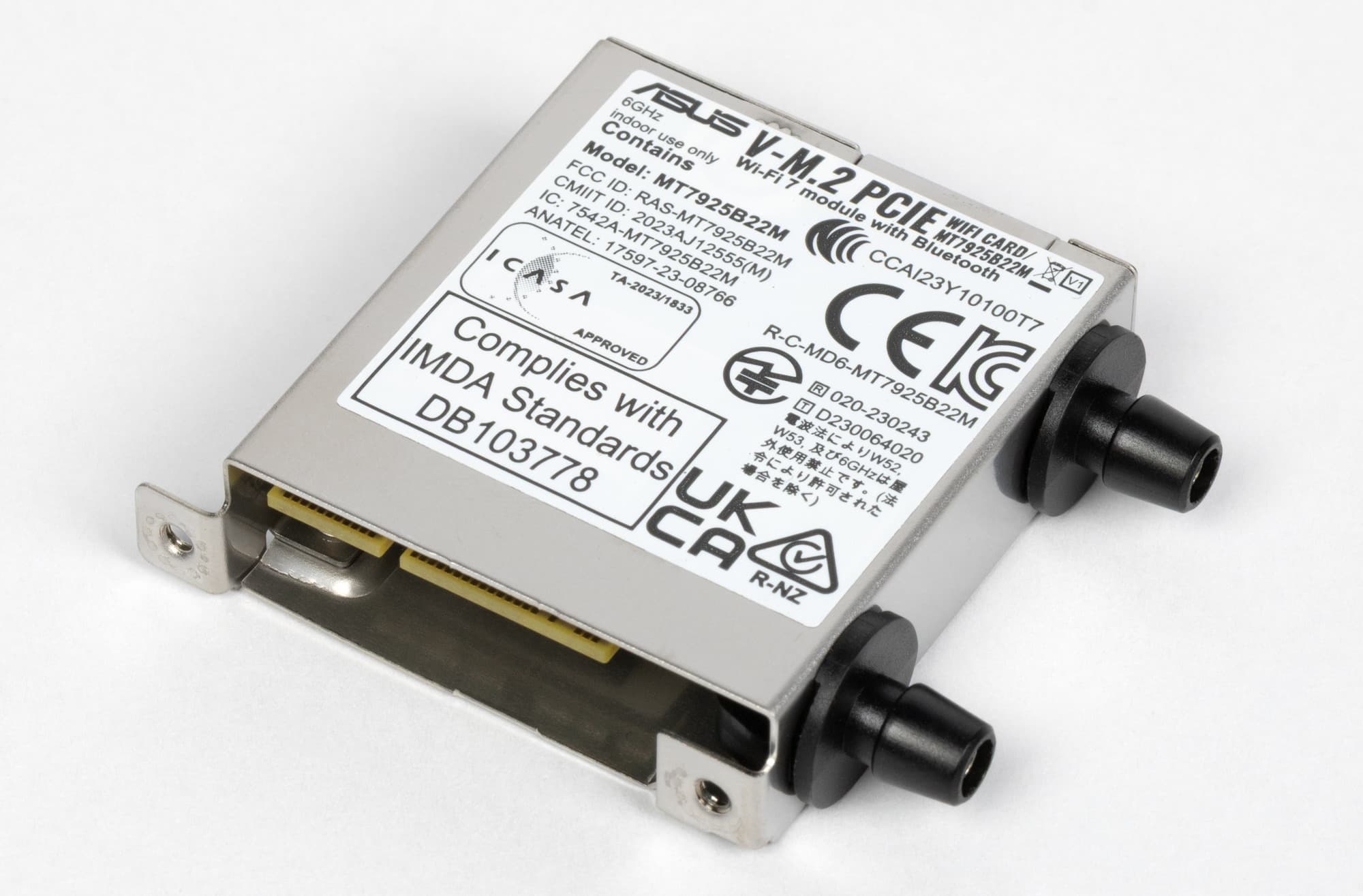

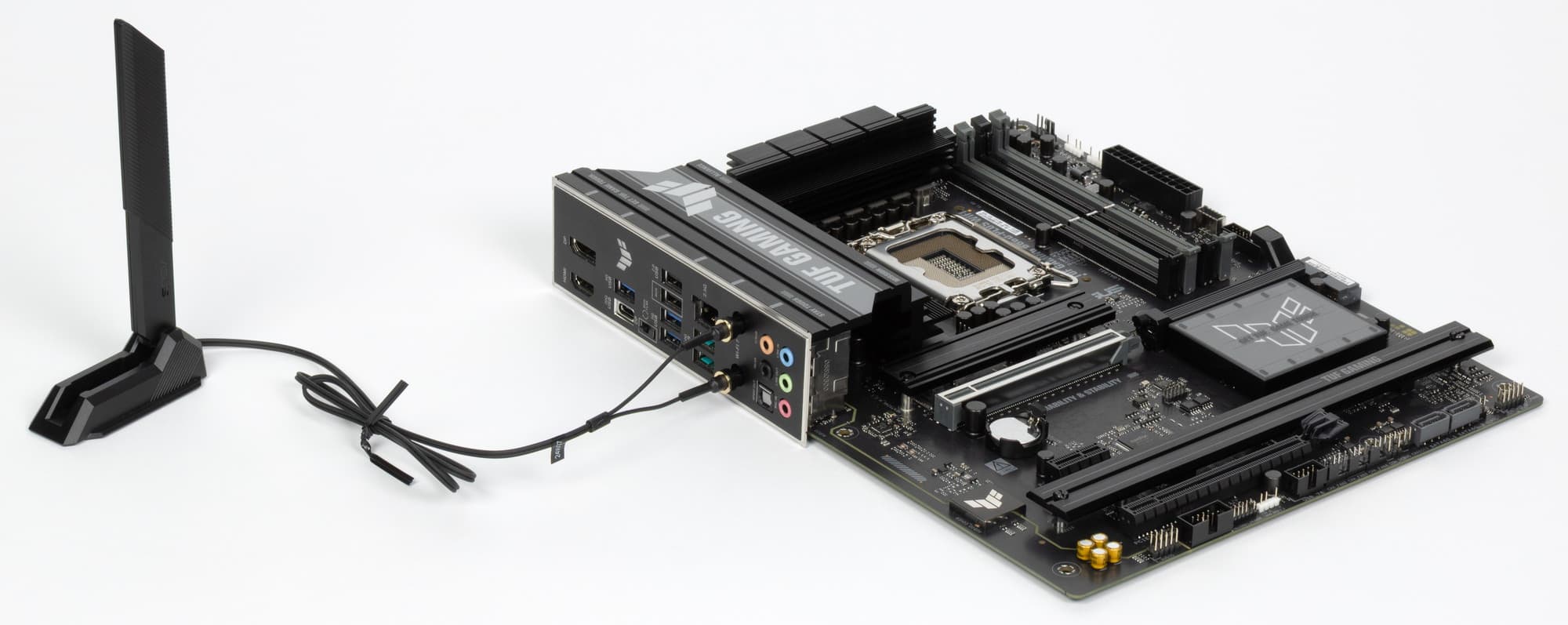

Имеется и комплексный беспроводной адаптер на контроллере MediaTek MT7925, через который реализованы Wi-Fi 7 (802.11a/b/g/n/ac/ax/be, 2,4/5/6 ГГц) и Bluetooth 5.4. Он установлен в слот M.2 (E-key), и его разъемы для выносных антенн выведены на заднюю панель.

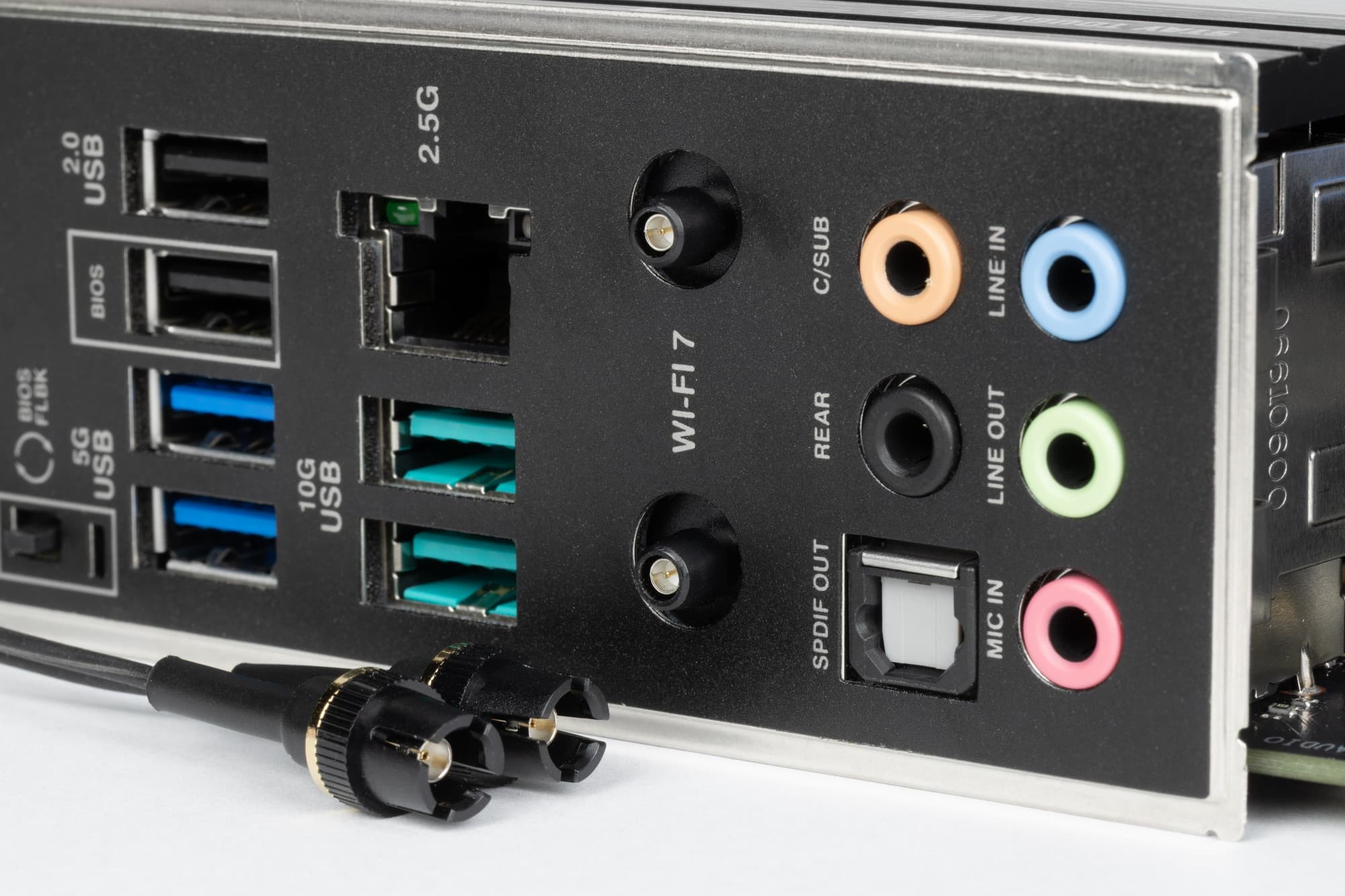

И тут надо особо отметить уже вовсю применяемый новый способ крепления антенн к задней панели портов. Теперь прикручивать антенны не надо (даже если имеется резьба для их привинчивания), просто вставить в разъемы на матплате. Разъединить также легко.

Заглушка, традиционно надеваемая на заднюю панель, в данном случае уже надета, и изнутри экранирована для снижения электромагнитных помех.

Блок ввода-вывода, вентиляторы и т. п.

Теперь про блок ввода-вывода, разъемы для подключения вентиляторов и т. п. Разъемов для подключения вентиляторов и помп на самой плате — 7. Схема размещения коннекторов для систем охлаждения выглядит так:

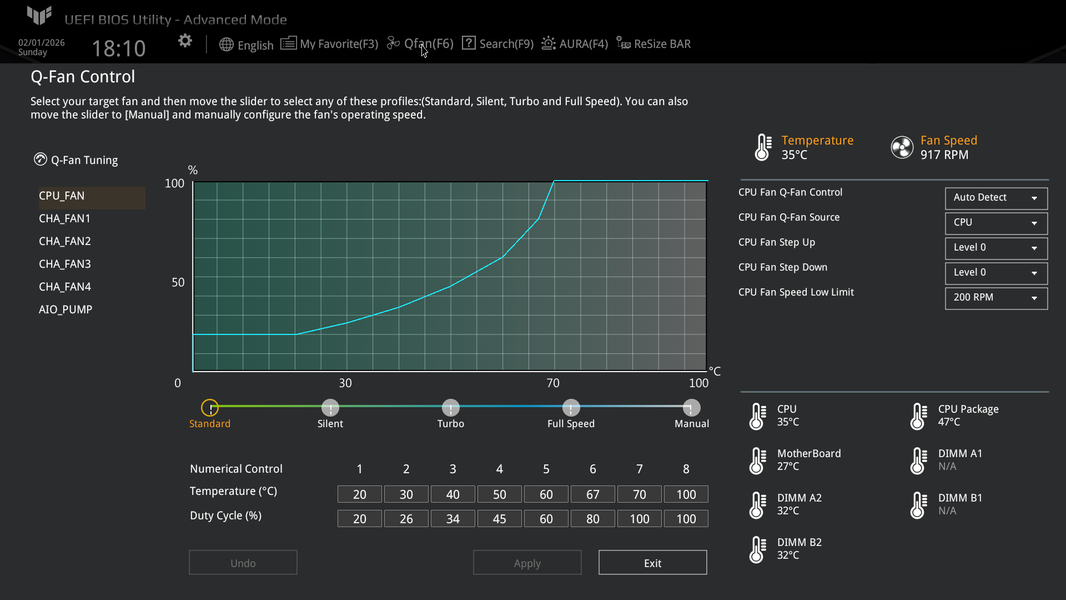

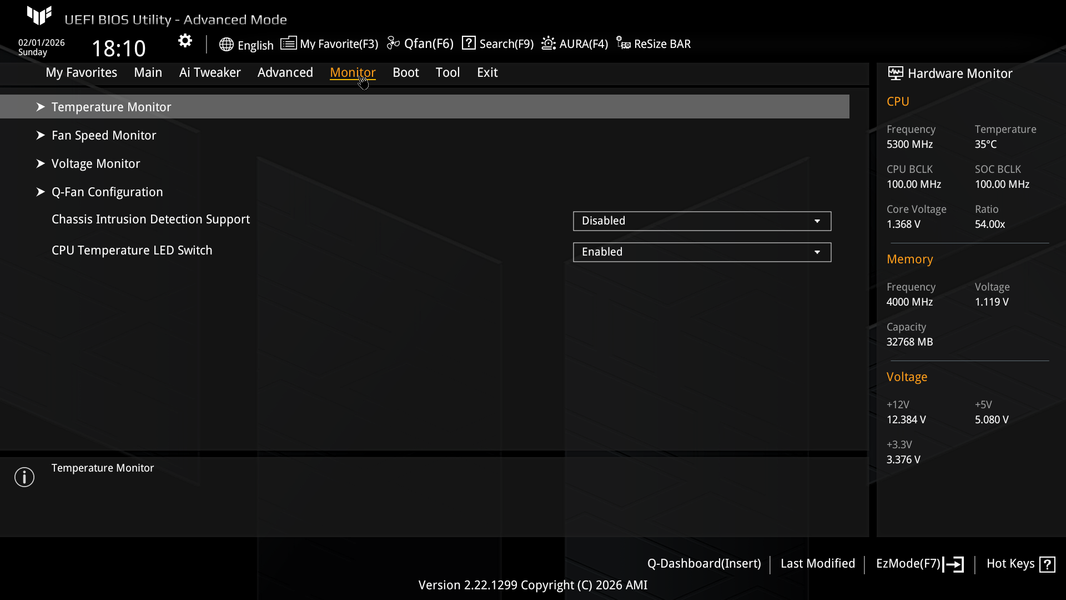

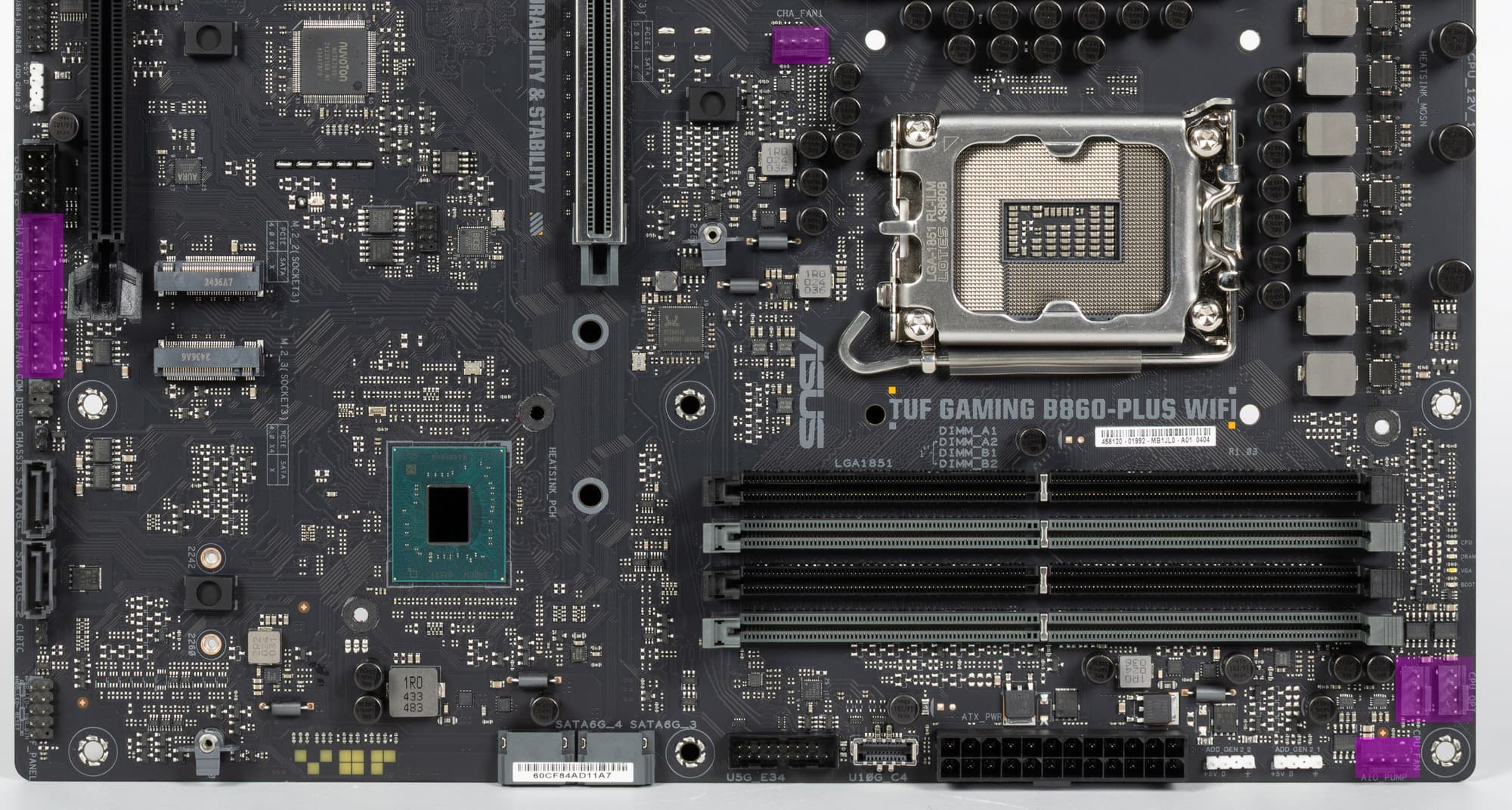

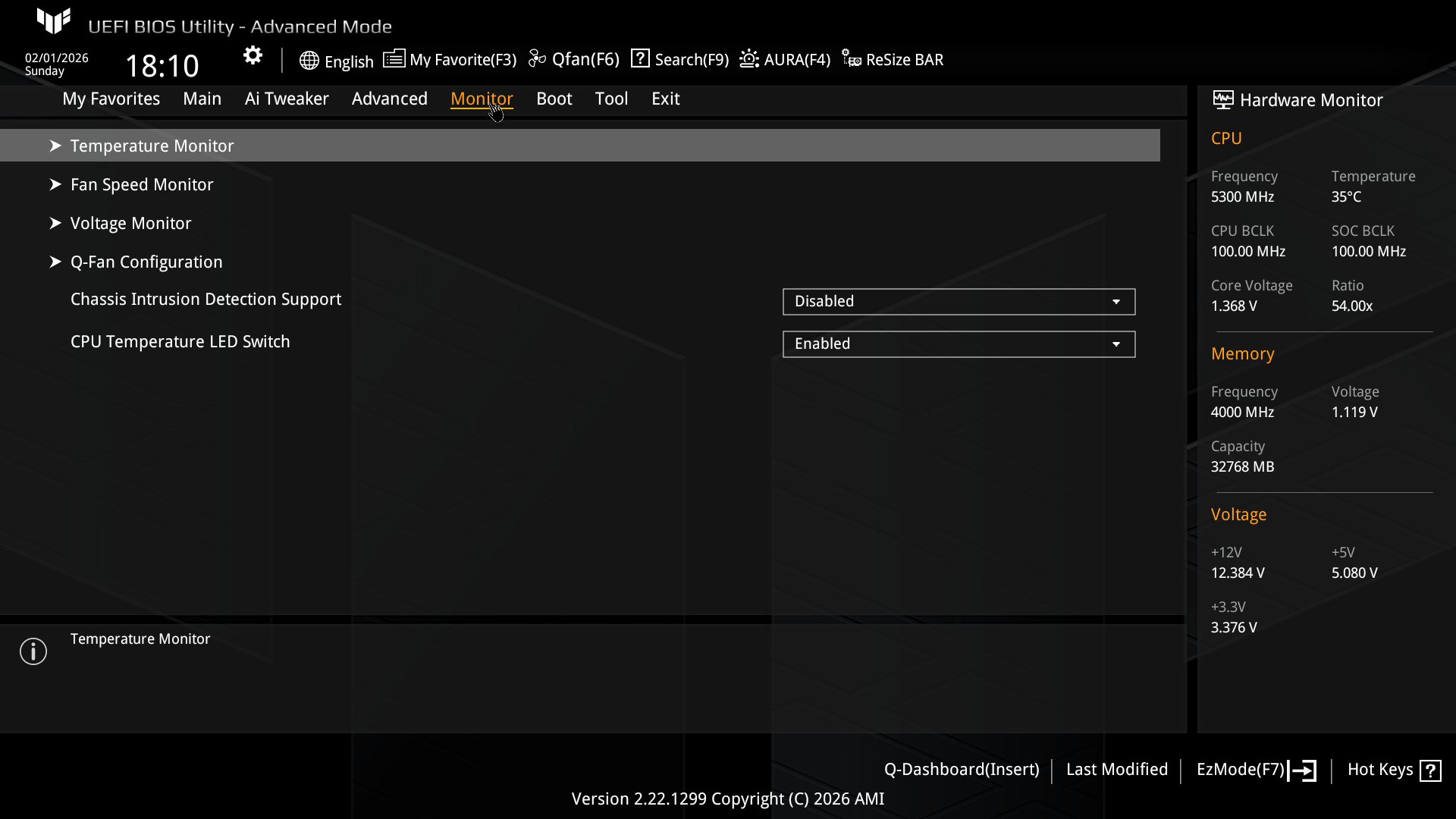

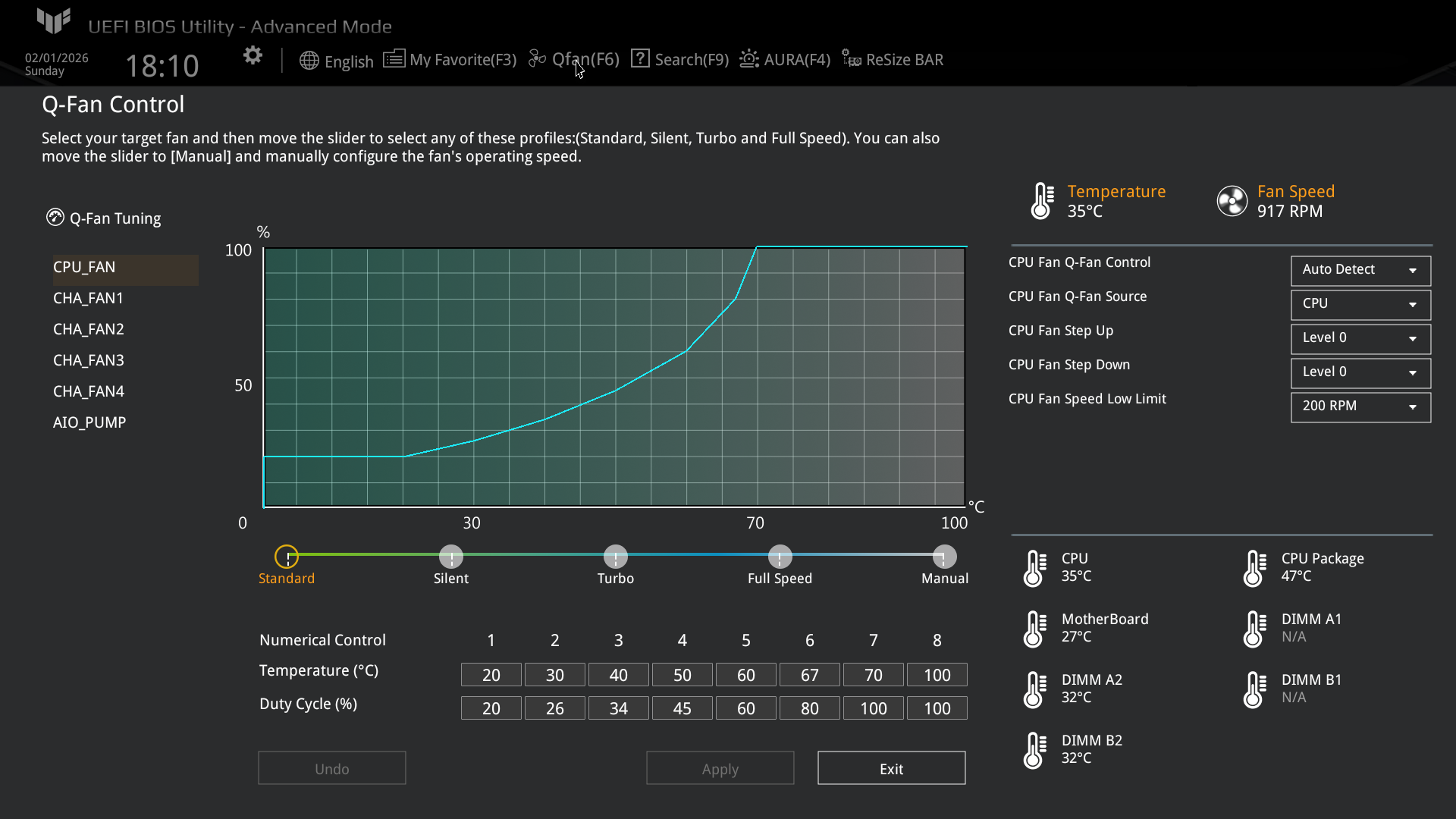

Через ПО или BIOS контролируется все гнезда для подключения воздушных вентиляторов или помп: они могут управляться как через ШИМ, так и банальным изменением напряжения/тока расчитаны на максимальный ток 2А и потребление до 24 Вт.

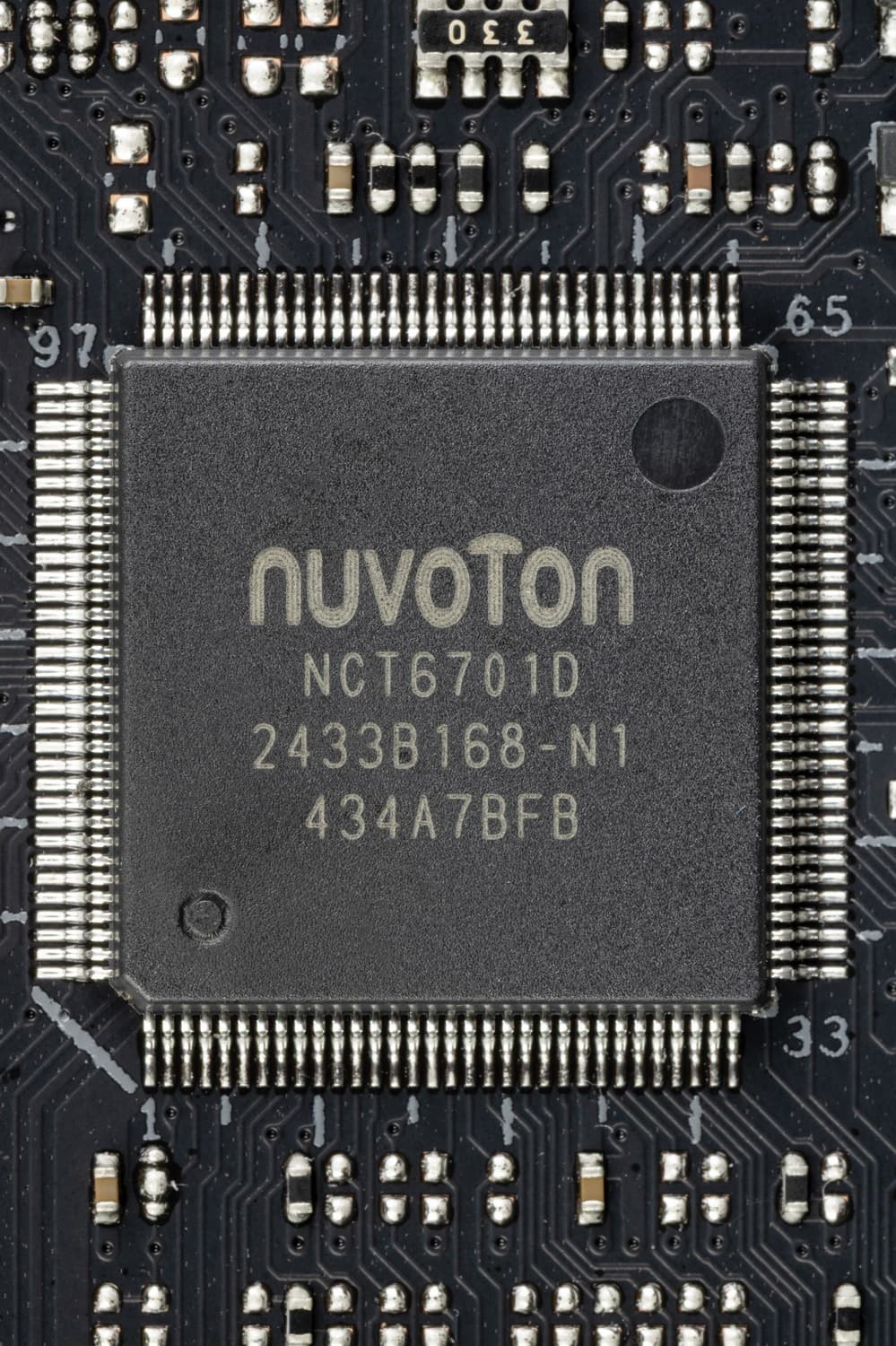

Отвечает за мониторинг состояния платы, координирует работу всех гнезд СО (а также в целом Multi I/O) контроллер Nuvoton NCT6701.

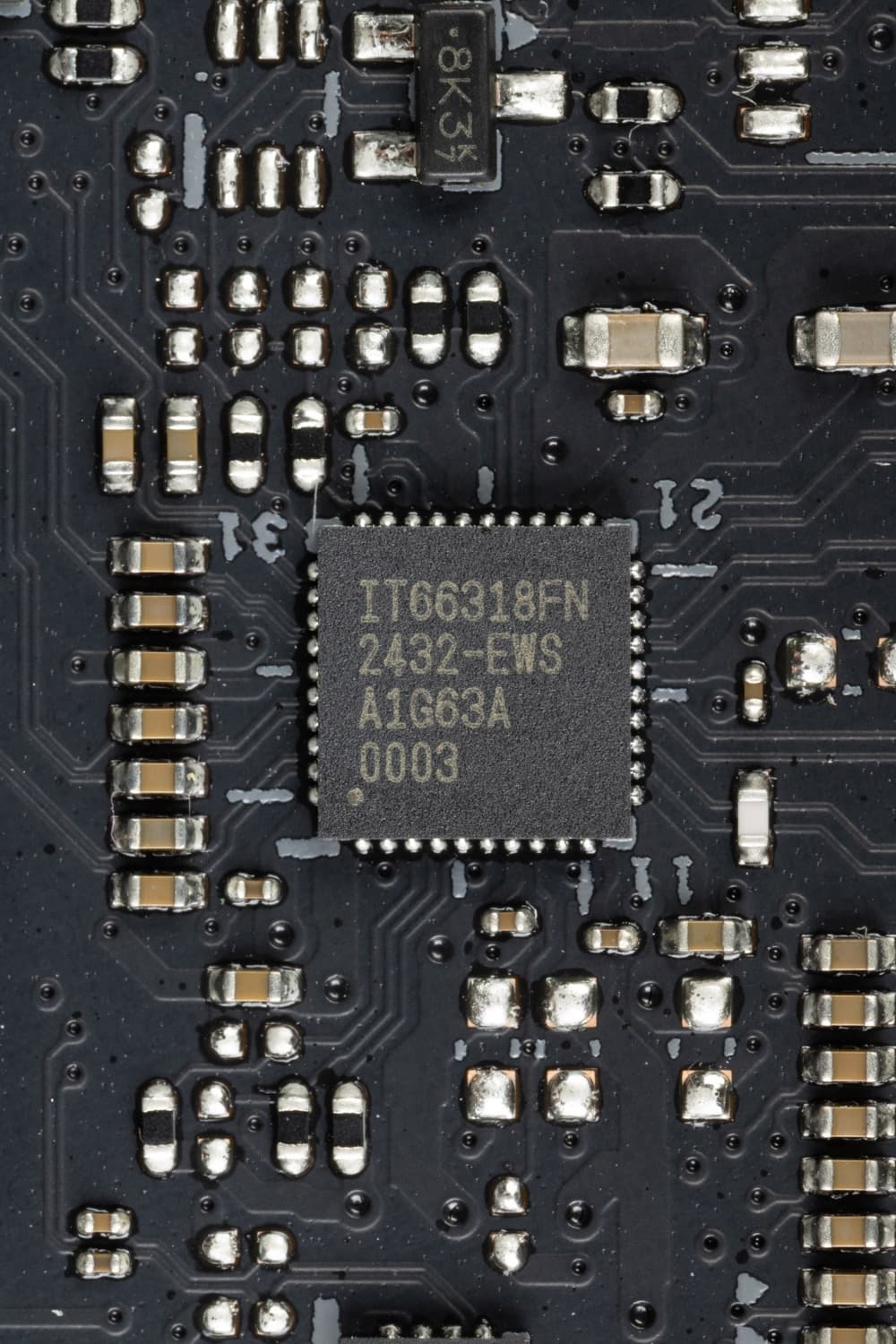

Матплата имеет гнездо вывода встроенной графики HDMI, для усиления до версии 2.1 используется особый ре-драйвер.

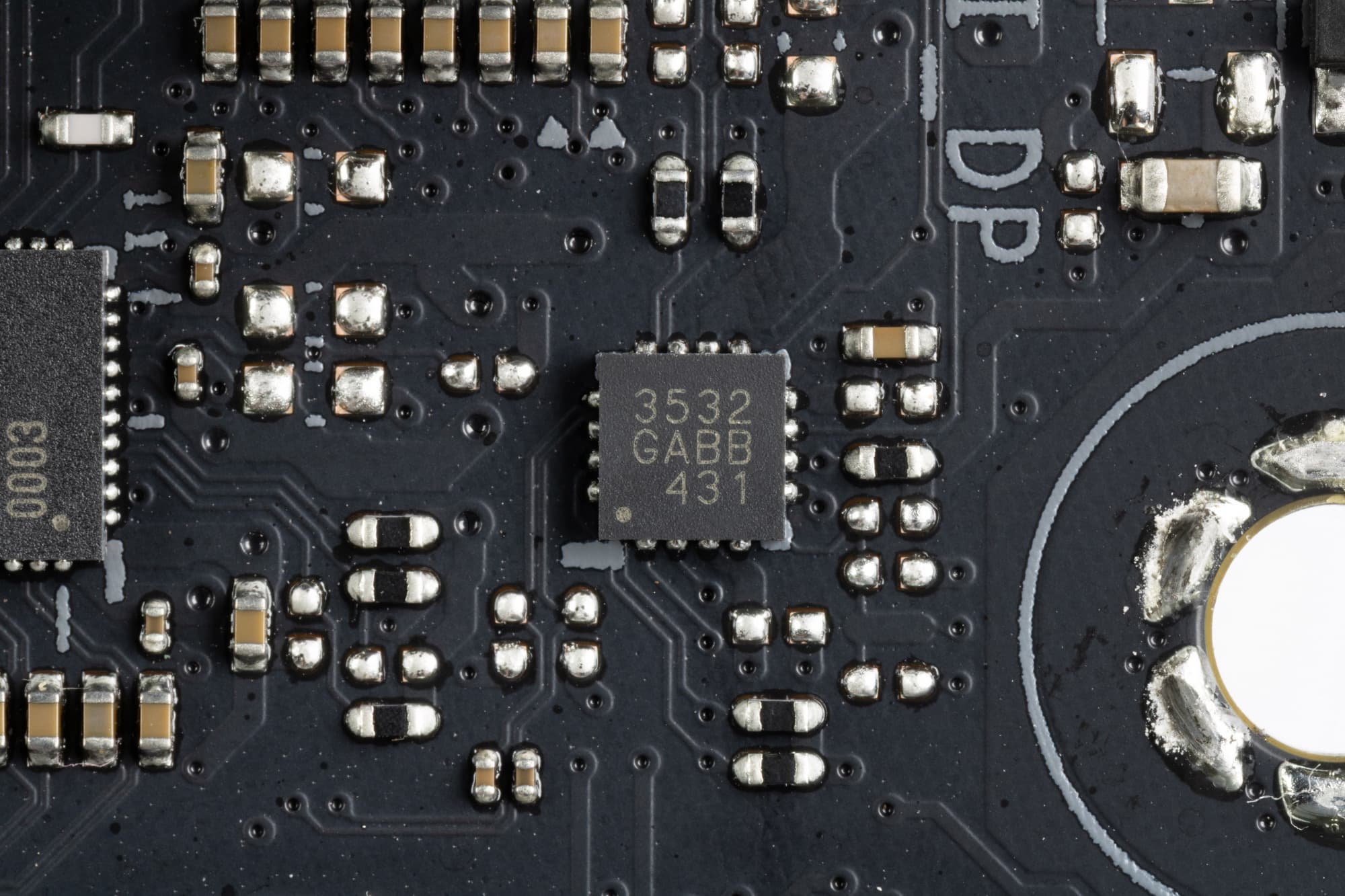

Также матплата имеет гнездо вывода встроенной графики DP, для усиления до версии 1.4a используется тоже ре-драйвер.

Также мы помним, что в данном случае поддержки Thunderbolt 4 нет, поэтому и нет порта Type-C, через который можно выводить картинку со встроенного в процессор графического ядра (при наличии монитора с подобным интерфейсом)..

Аудиоподсистема

В данном случае плата оснащена аудиоподсистемой, где звуком заведует аудиокодек Realtek ALC1220, он целом обеспечивает вывод звука по схемам до 7.1 с разрешением до 24 бит /192 кГц.

В аудиоцепях платы применяются «аудиофильские» конденсаторы.

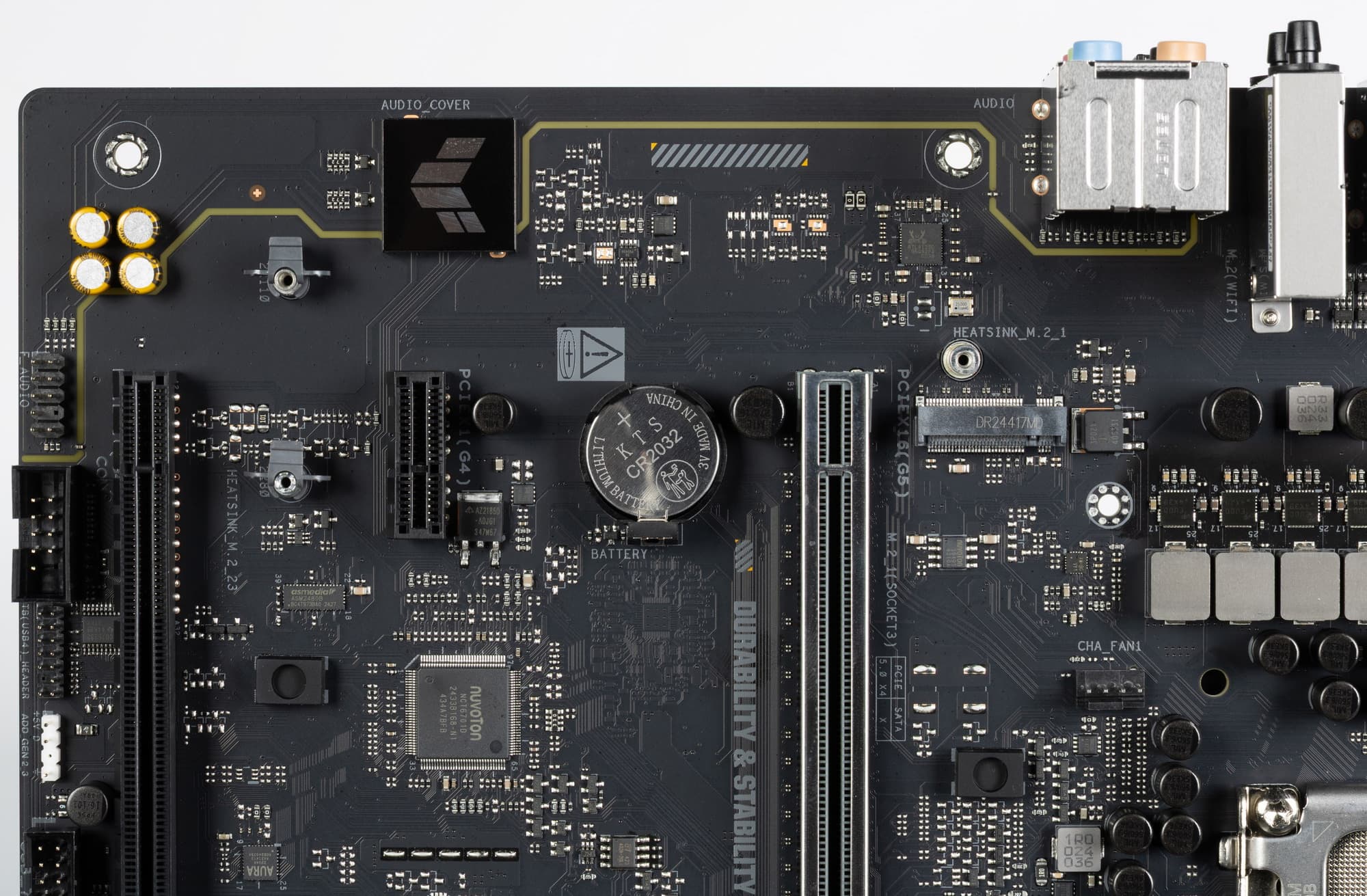

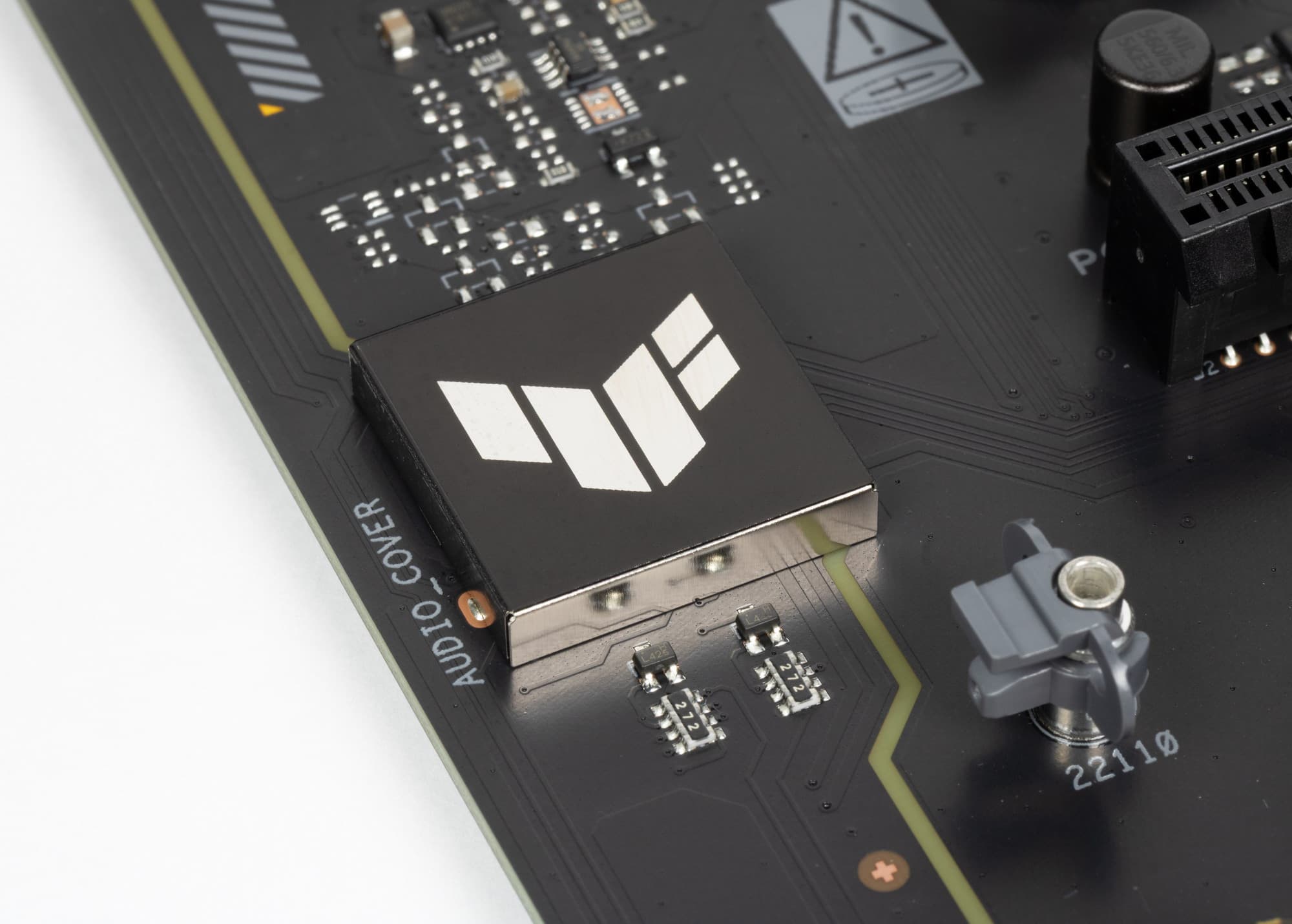

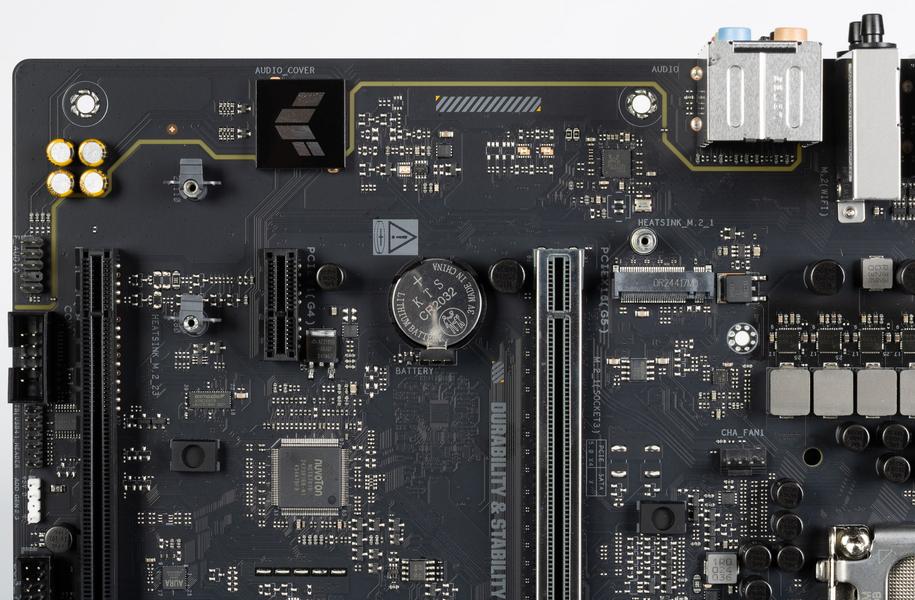

Аудиотракт вынесен на угловую часть платы, не пересекается с другими элементами. У платы на задней панели пять универсальных разъемов по приему и выводу сигналов плюс оптический S/PDIF.

Настройка схем вывода – с помощью ПО, скачиваемого с сайта производителя.

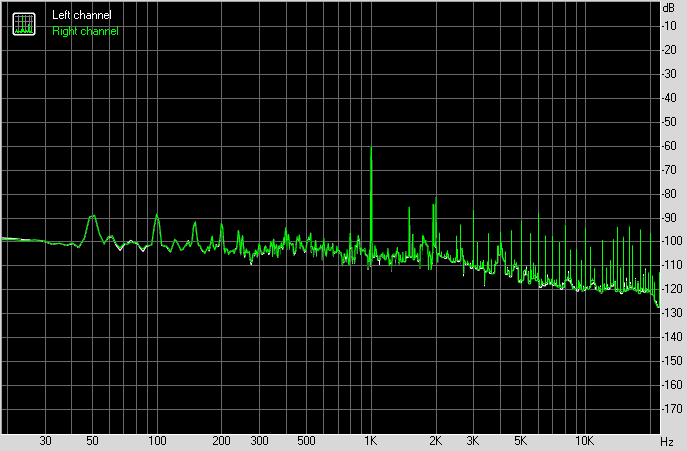

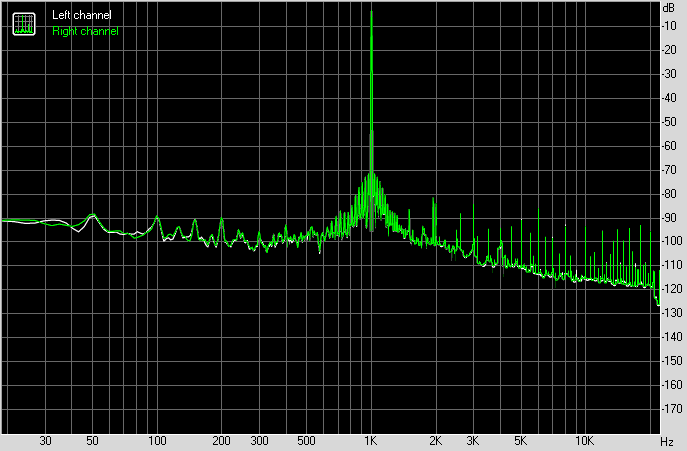

Результаты тестирования звукового тракта в RMAA

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0202 USB в сочетании с утилитой RightMark Audio Analyzer 6.4.5. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. Во время тестирования ИБП тестового ПК физически отключался от электросети и работал на аккумуляторе.

По результатам тестирования аудиотракт на плате получил оценку «Средне».

Тестируемое устройство	Asus B860 TUF Gaming WiFi 6E
Режим работы	24-бит, 44 кГц
Звуковой интерфейс	MME
Маршрут сигнала	выход на задней панели — вход Creative E-MU 0202 USB
Версия RMAA	6.4.5
Фильтр 20 Гц — 20 кГц	да
Нормализация сигнала	да
Изменение уровня	-0,2 дБ /- 0,1 дБ
Режим моно	нет
Частота сигнала калибрации, Гц	1000
Полярность	правильная/правильная

Общие результаты

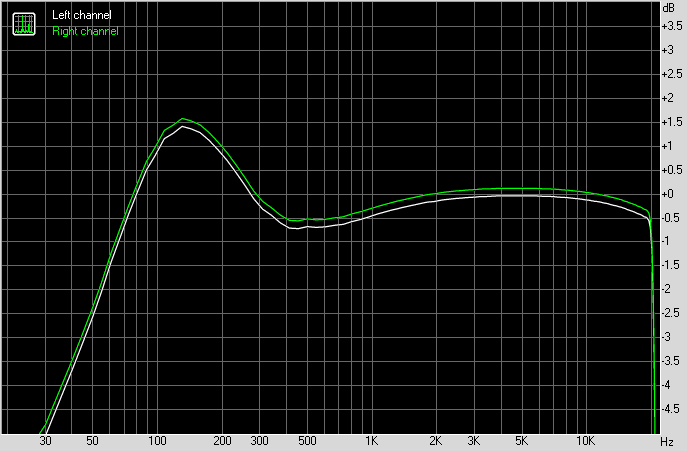

Неравномерность АЧХ (в диапазоне 40 Гц - 15 кГц), дБ	+1.41, -3.69	Плохо

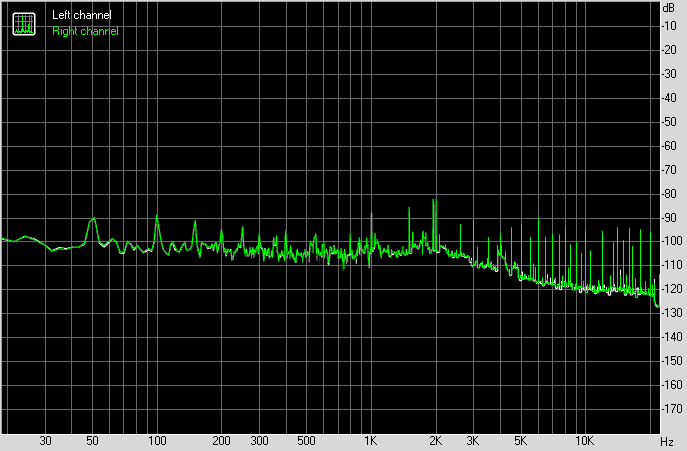

Уровень шума, дБ (А)	-72.6	Средне
Динамические диапазон, дБ (А)	73.3	Средне
Гармонические искажения, %	0.017	Хорошо
Гармонические искажения + шум, дБ(A)	-57.5	Плохо
Интермодуляционные искажения + шум, %	0.830	Плохо
Взаимопроникновение каналов, дБ	-21.6	Очень плохо
Интермодуляции на 10 кГц, %	0.050	Хорошо
Общая оценка		Средне

Частотная характеристика

	Левый	Правый
От 20 Гц до 20 кГц, дБ	-6.39, +1.41	-6.10, +1.58
От 40 Гц до 15 кГц, дБ	-3.69, +1.41	-3.48, +1.58

Уровень шума

	Левый	Правый
Мощность RMS, дБ	-73.7	-73.6
Мощность RMS, дБ (A)	-72.6	-72.5
Пиковый уровень, дБ	-51.2	-51.2
Смещение DC, %	-0.0	-0.0

Динамический диапазон

	Левый	Правый
Динамический диапазон, дБ	+74.4	+74.3
Динамический диапазон, дБ (А)	+73.3	+73.2
Смещение DC, %	-0.00	+0.00

Гармонические искажения + шум (-3 дБ)

	Левый	Правый
Гармонические искажения, %	0.01629	0.01693
Гармонические искажения + шум , %	0.12042	0.12030
Гармонические искажения + шум (A-взвеш.), %	0.13270	0.13264

Интермодуляционные искажения

	Левый	Правый
Интермодуляционные искажения + шум, %	0.83003	0.83081
Интермодуляционные искажения + шум (A-взвеш.), %	0.20297	0.20275

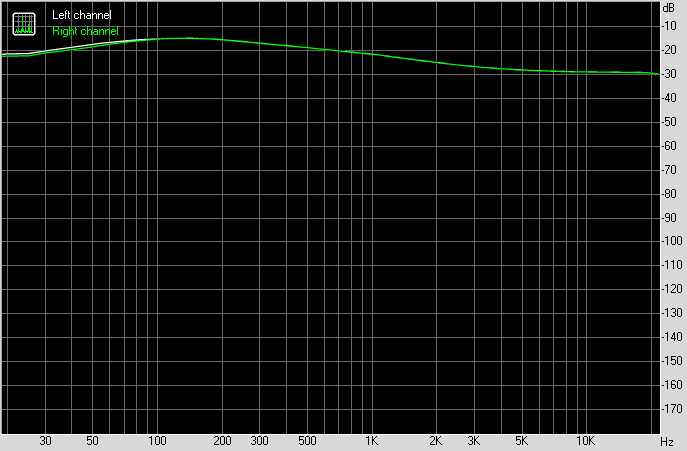

Взаимопроникновение стереоканалов

	Левый	Правый
Проникновение на 100 Гц, дБ	-14	-14
Проникновение на 1000 Гц, дБ	-21	-21
Проникновение на 10000 Гц, дБ	-28	-28

Интермодуляционные искажения (переменная частота)

	Левый	Правый

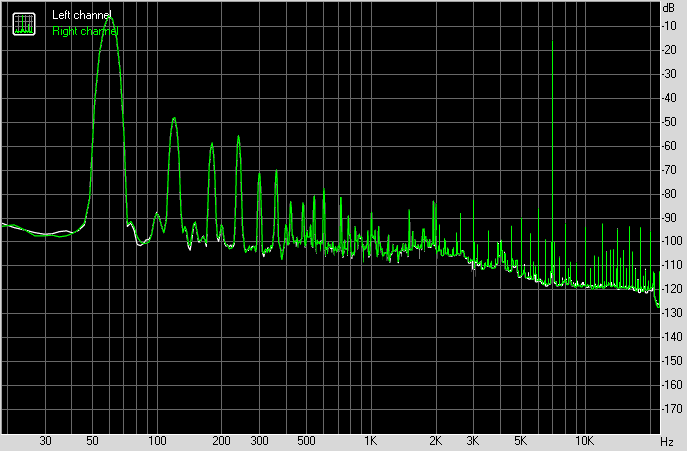

Интермодуляционные искажения + шум на 5000 Гц,	0.04764	0.04739
Интермодуляционные искажения + шум на 10000 Гц,	0.04901	0.04860
Интермодуляционные искажения + шум на 15000 Гц,	0.05449	0.05411

Питание, охлаждение

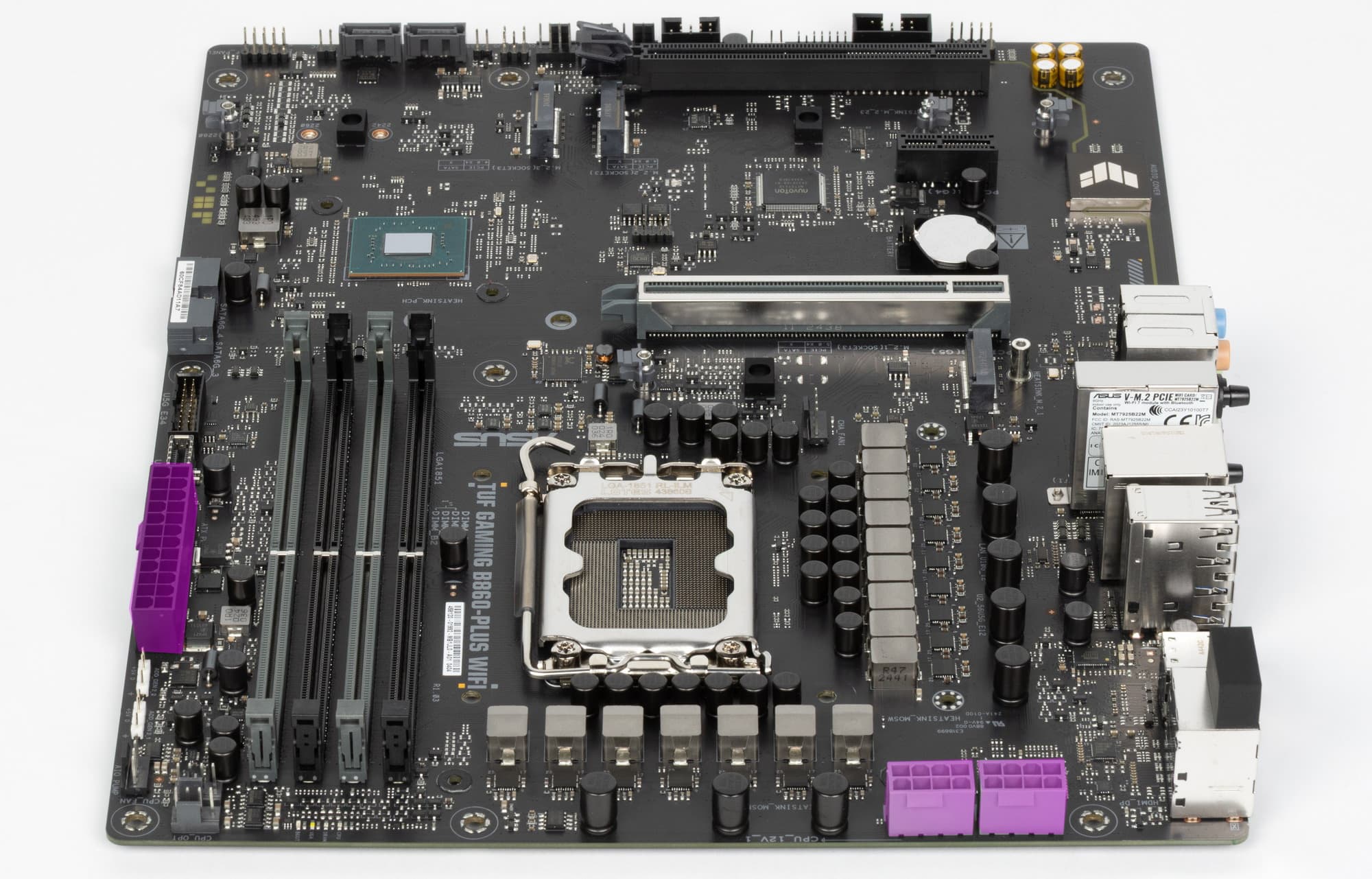

Для питания платы на ней предусмотрены 3 разъема: в дополнение к 24-контактному ATX (он на правой стороне платы (на фото — слева) здесь есть еще два 8-контактных EPS12V.

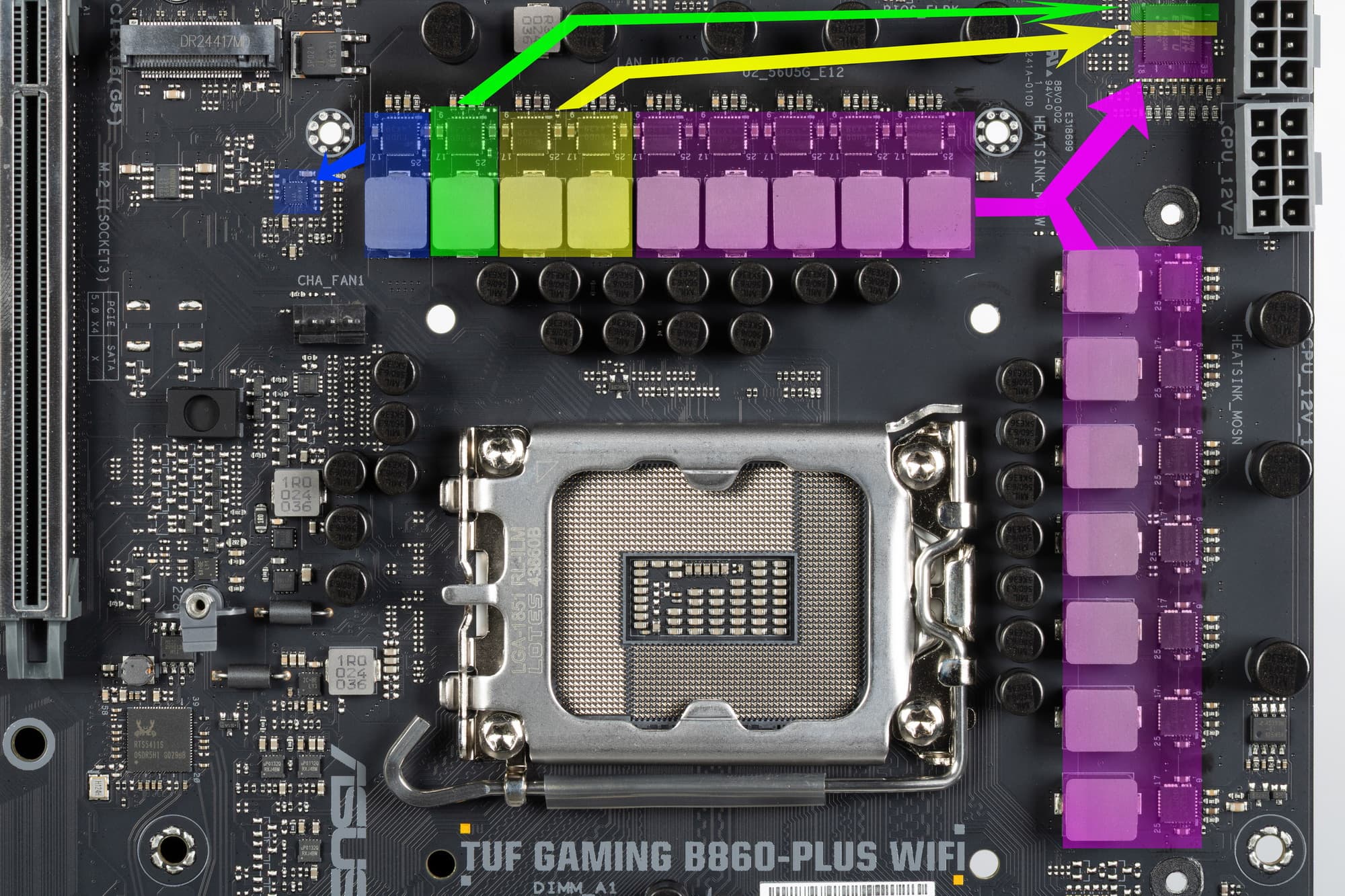

Схема питания процессора выполнена по схеме 12+1+2+1 (всего 16 фаз: 12 на VCore (ядро процессора), 1 на iGPU (интегрированное графическое ядро), 2 на VCCSA (System Agent, кольцевая шина) и 1 на VNNAON (управление энергосбережением).

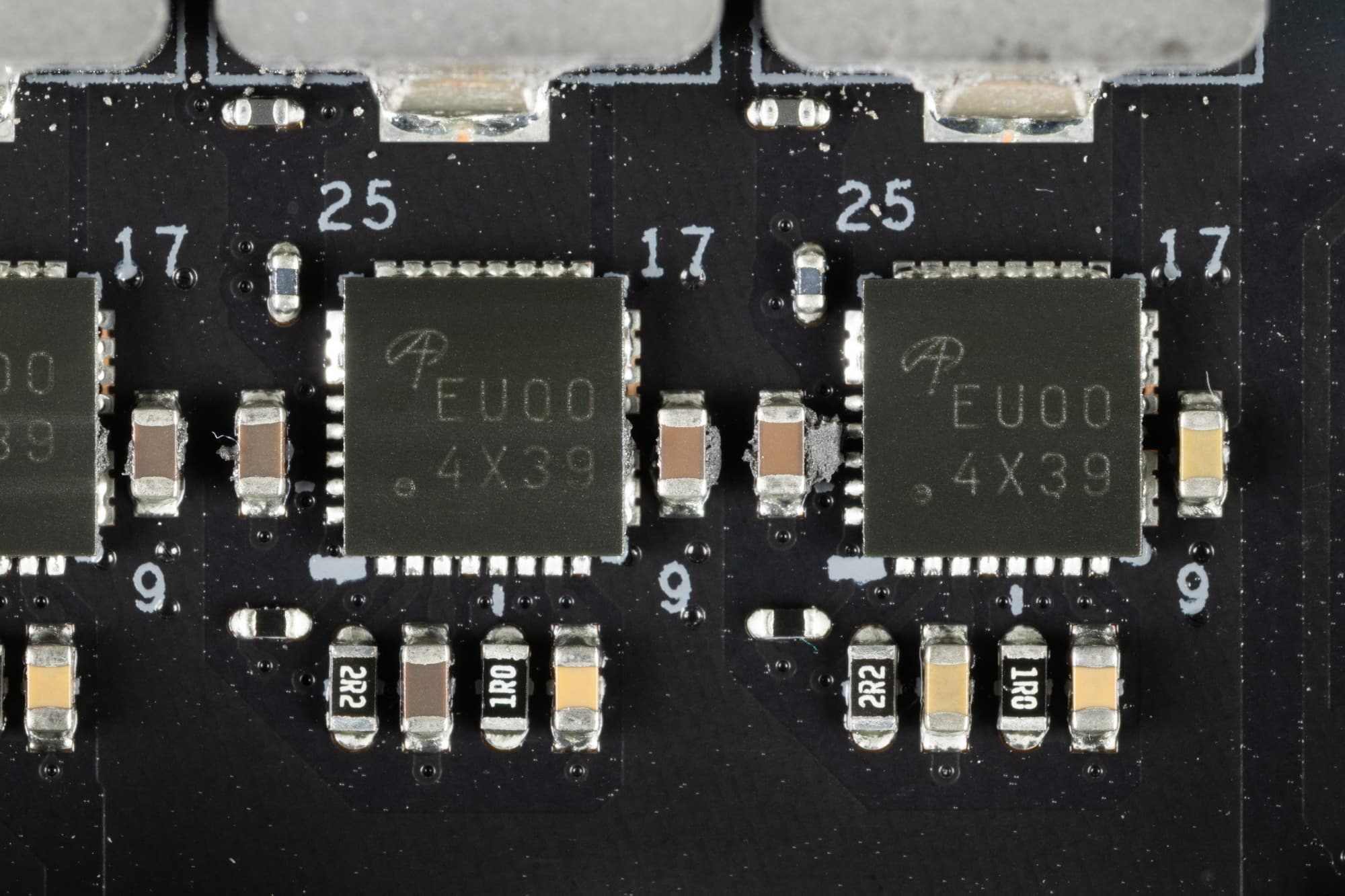

Каждый канал фазы блоков VCore, VNNAON, VCCSA и iGPU имеет суперферритовый дроссель и AOZ53071QI DrMOS от Alpha&Omega Semi на 80 А.

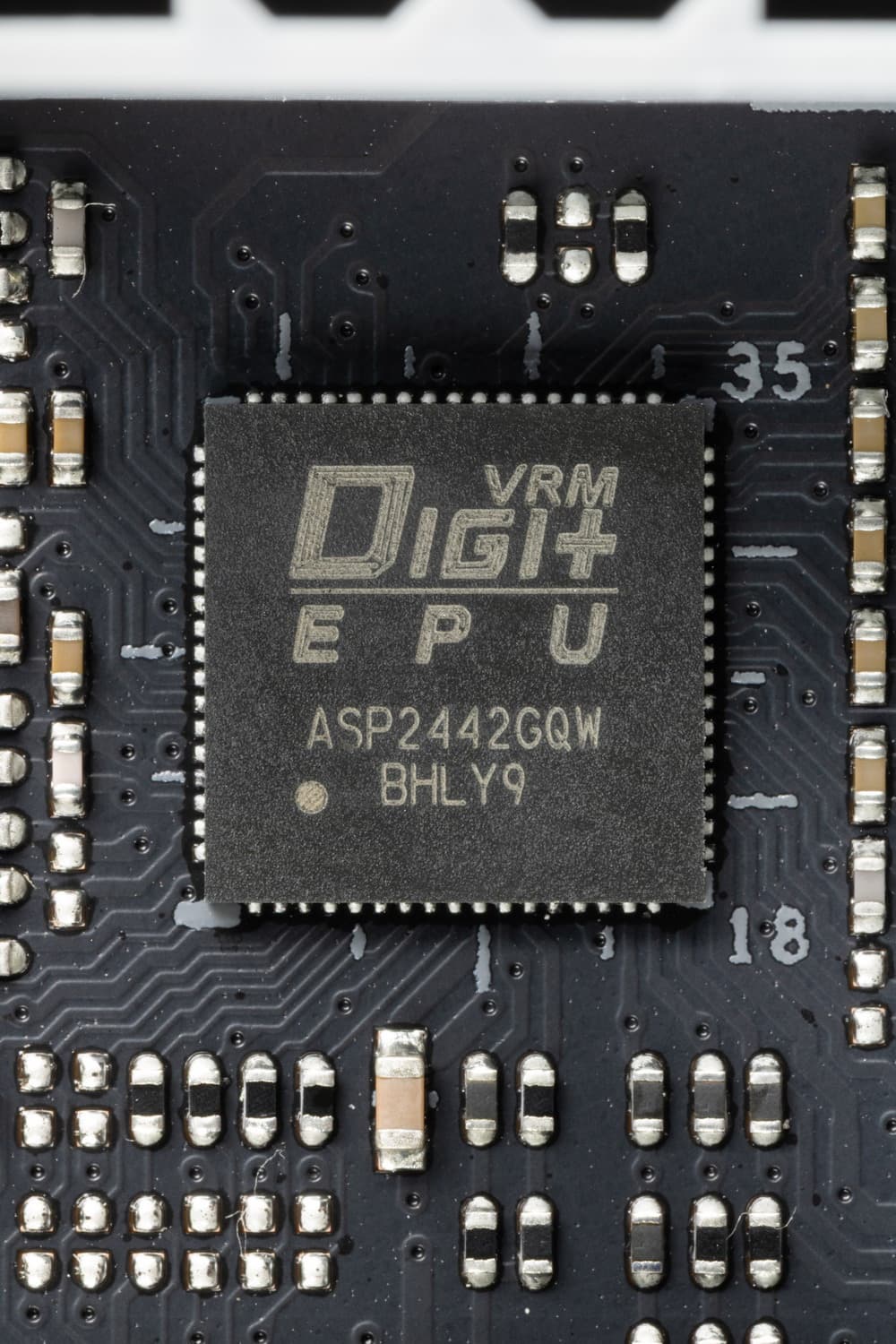

Управление схемой VCore+VNNAON+VCCSA возложено на фирменный ШИМ-контроллер Digi+ ASP2442.

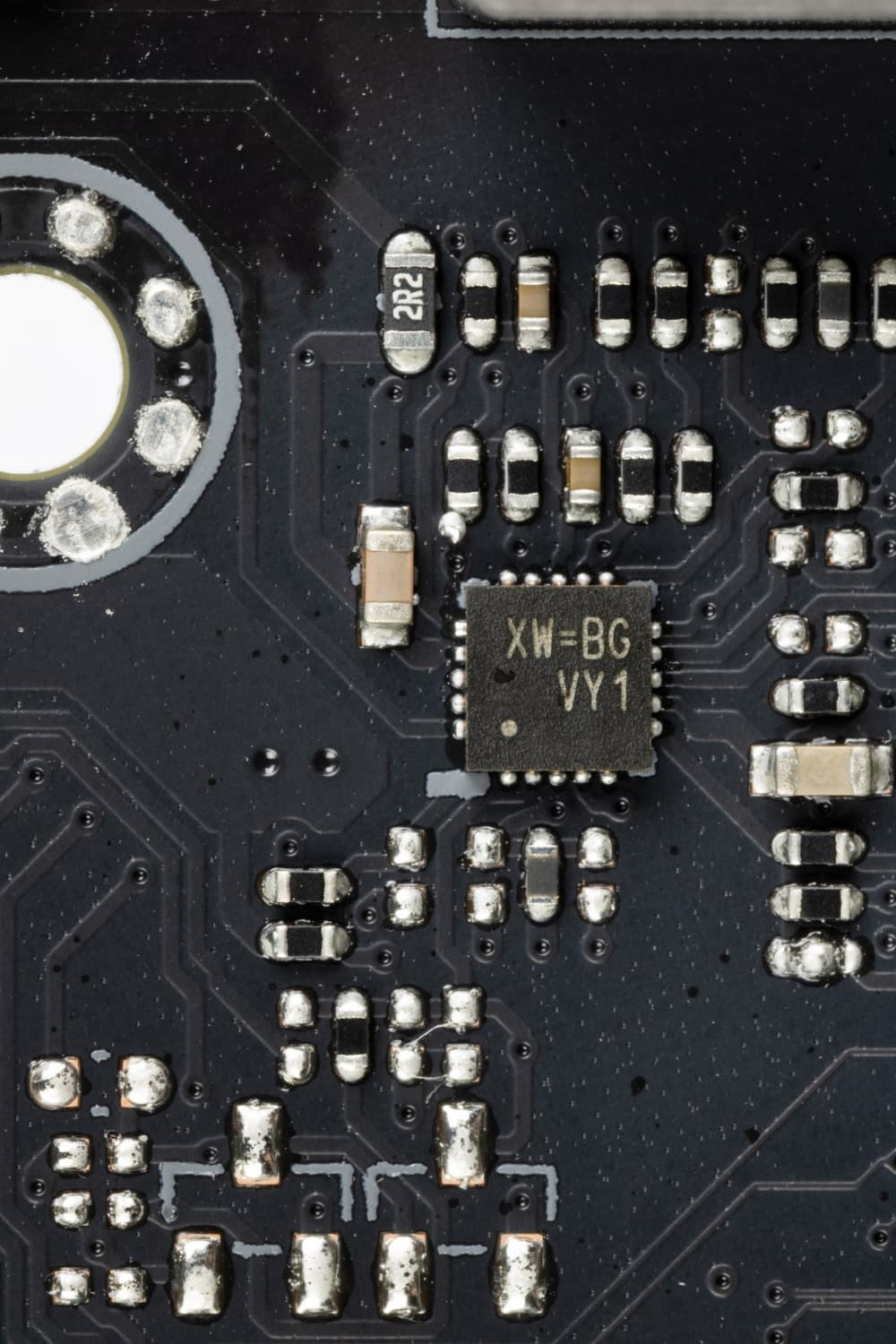

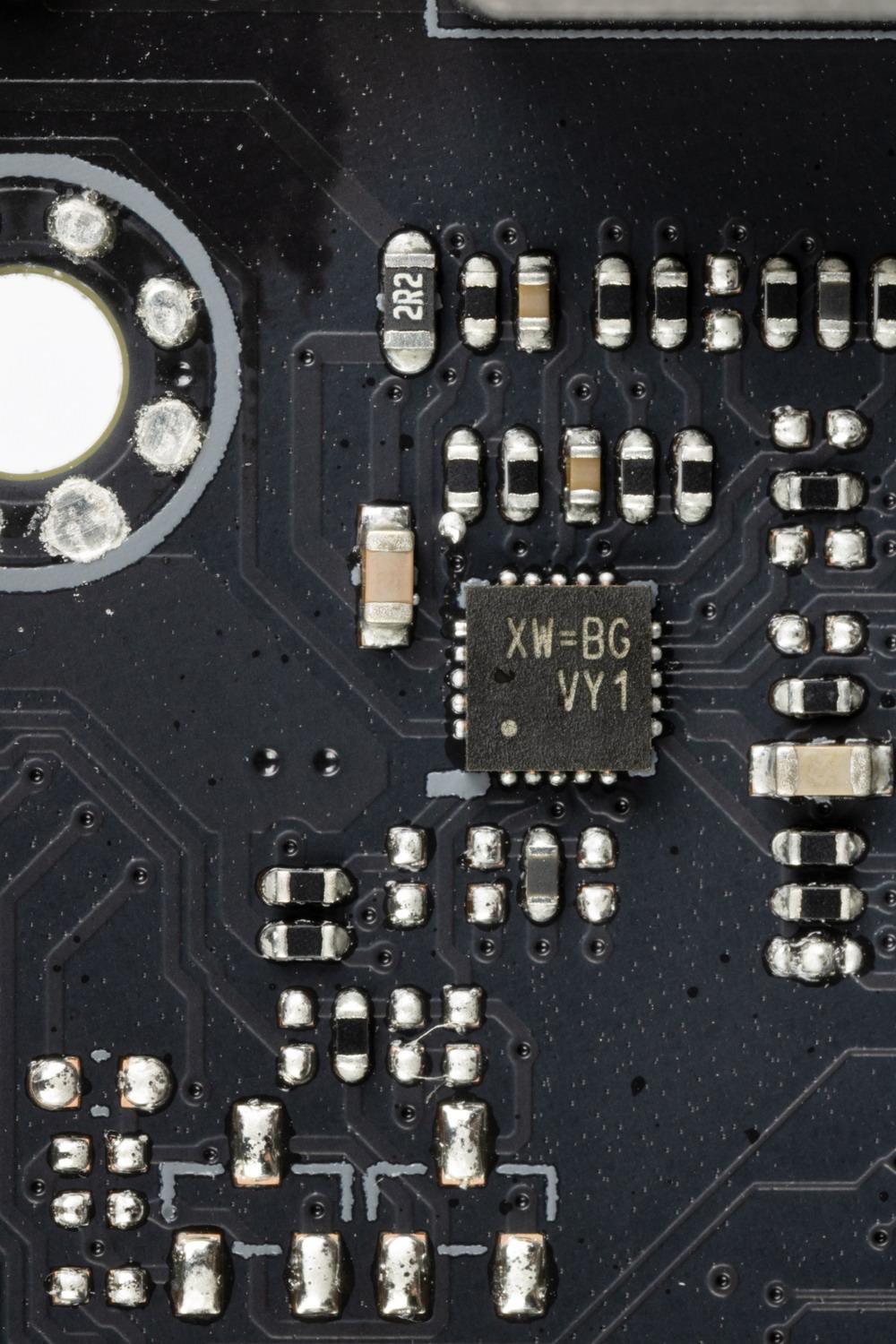

Блок iGPU имеет свой ШИМ-контроллер RT8237 (с OEM-маркировкой) от Richtek.

Теперь про охлаждение.

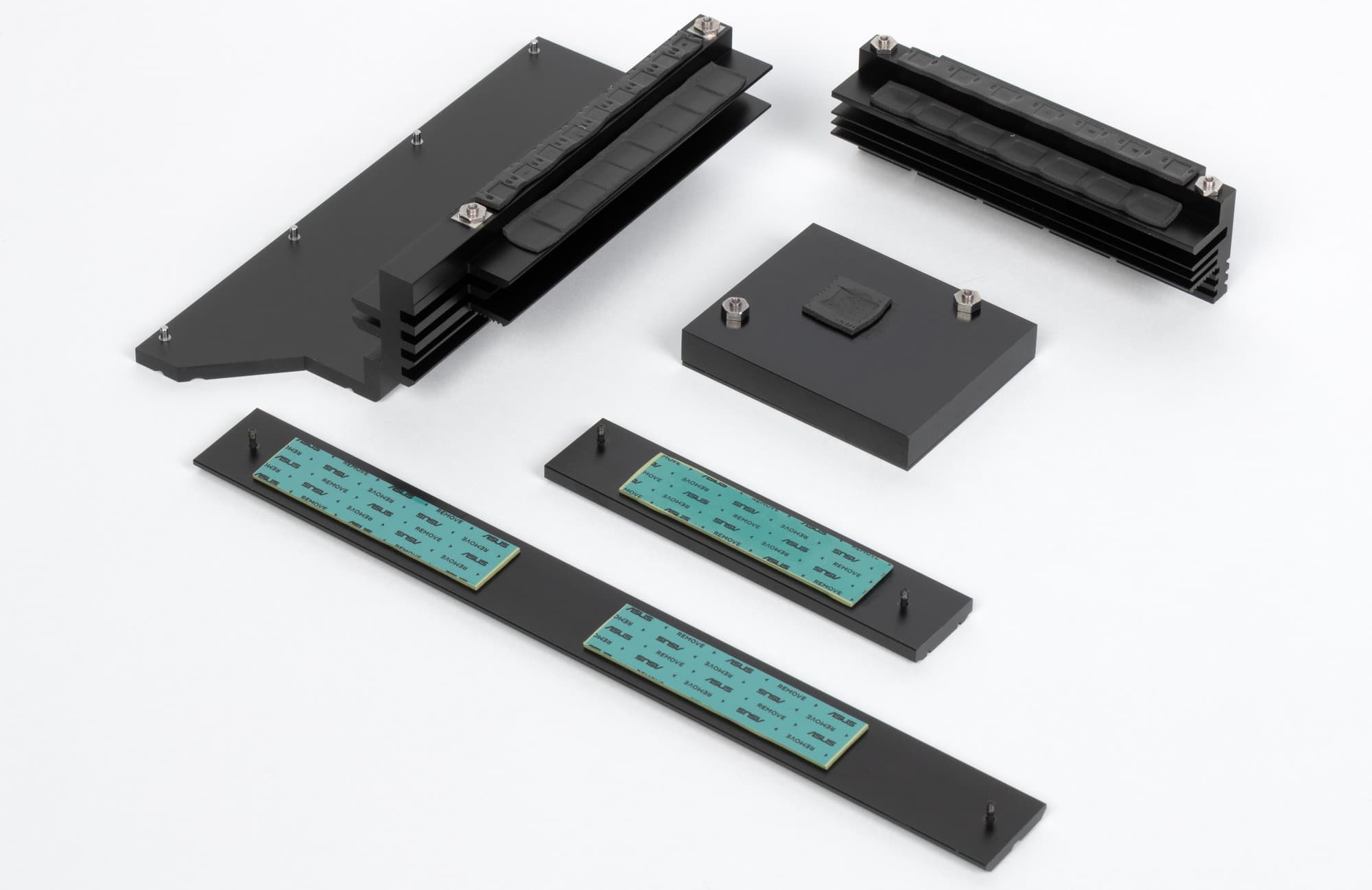

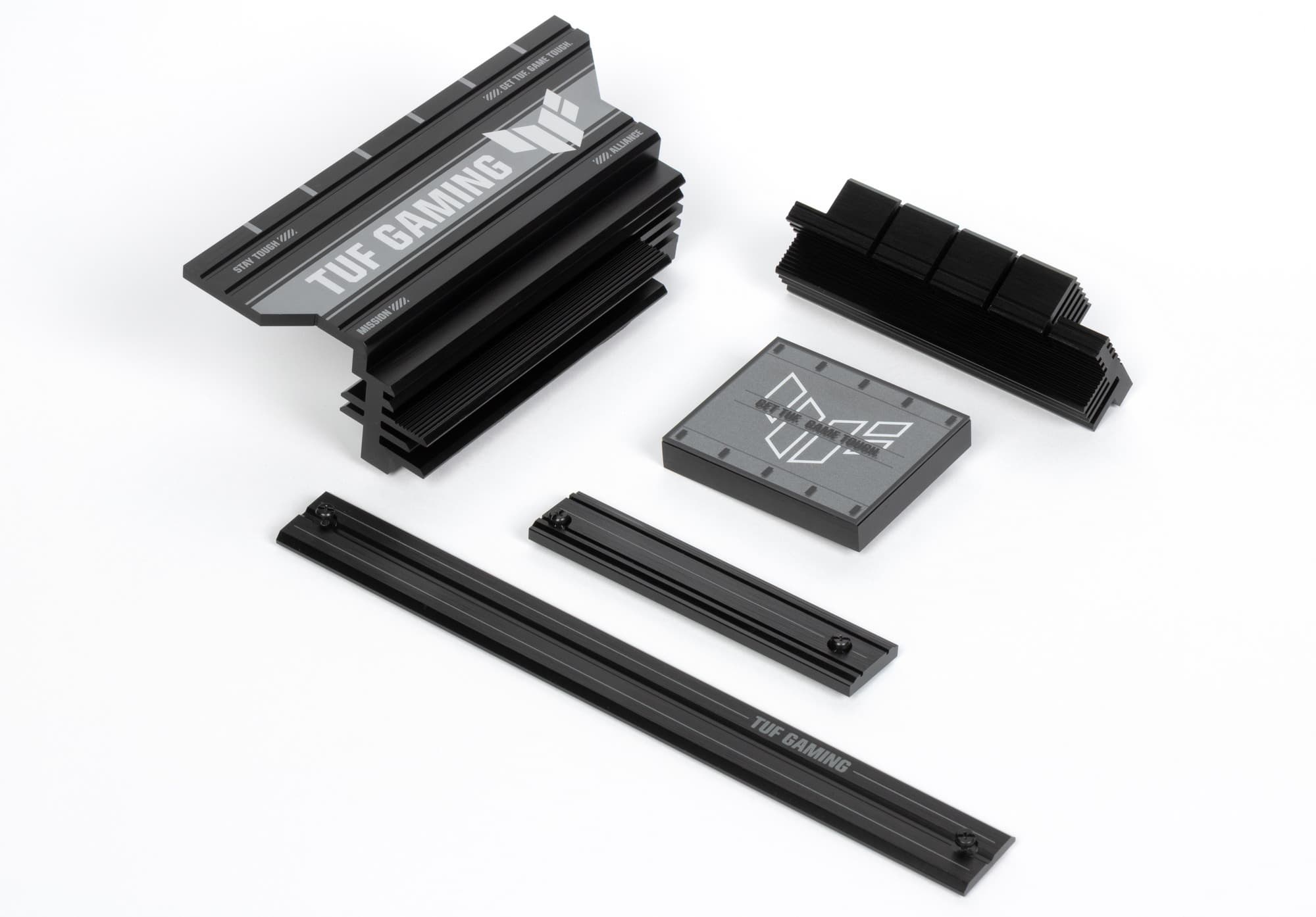

Все потенциально сильно греющиеся элементы имеют свои собственные радиаторы.

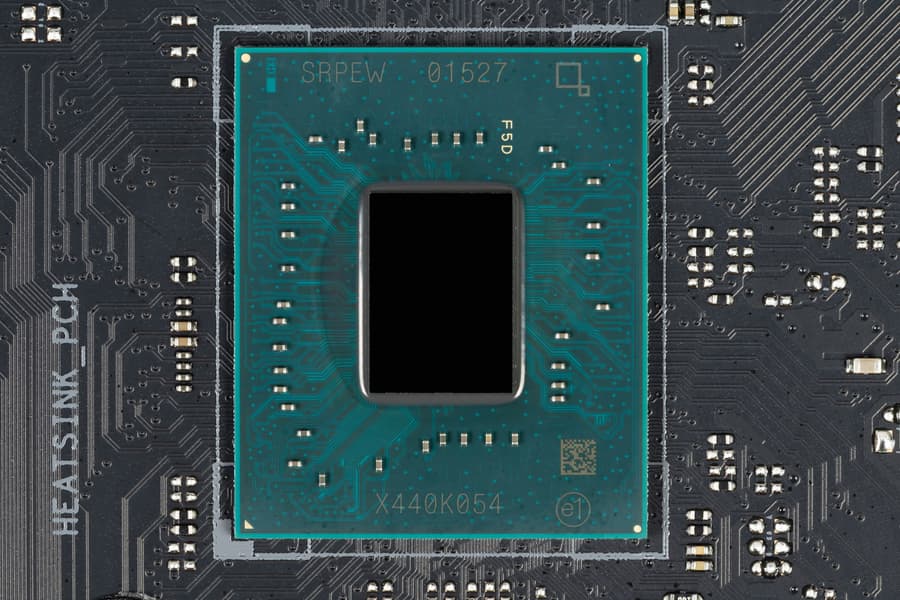

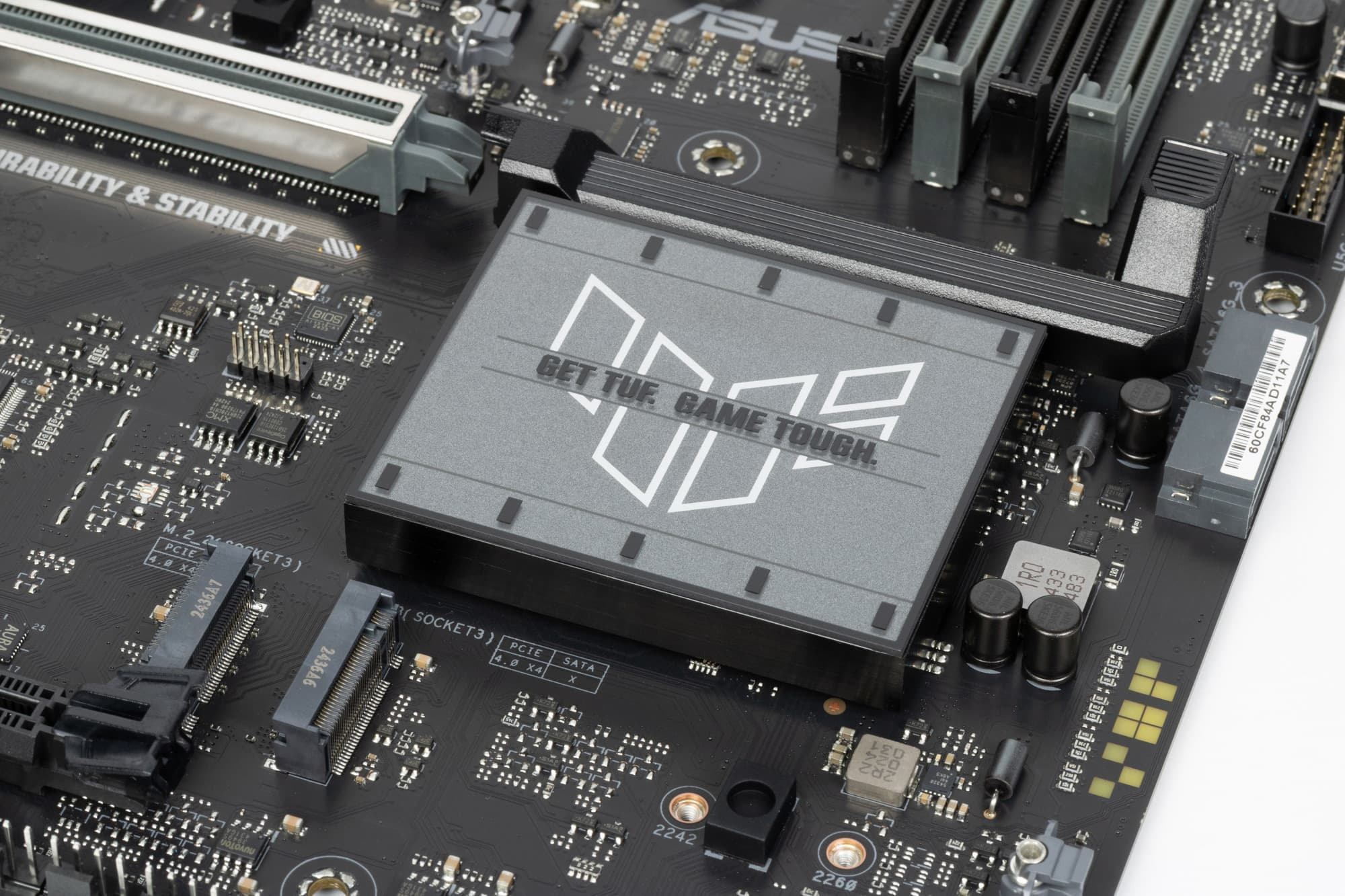

Как мы видим, охлаждение чипсета (один радиатор) организовано отдельно от силовых преобразователей. VRM-секция имеет свои два раздельных радиатора.

Как я уже упоминал ранее, M.2 слоты также имеют радиаторы: у первого персональный радиатор, у остальных — общий.

Одной из особенностей новой платформы Intel является поддержка современной памяти DDR5 в в виде CUDIMM. Цель этих новаций — достижение более высоких тактовых частот работы.

Напомню, что материнская плата не имеет бэкплейта.

Подсветка

Все о внешней красоте

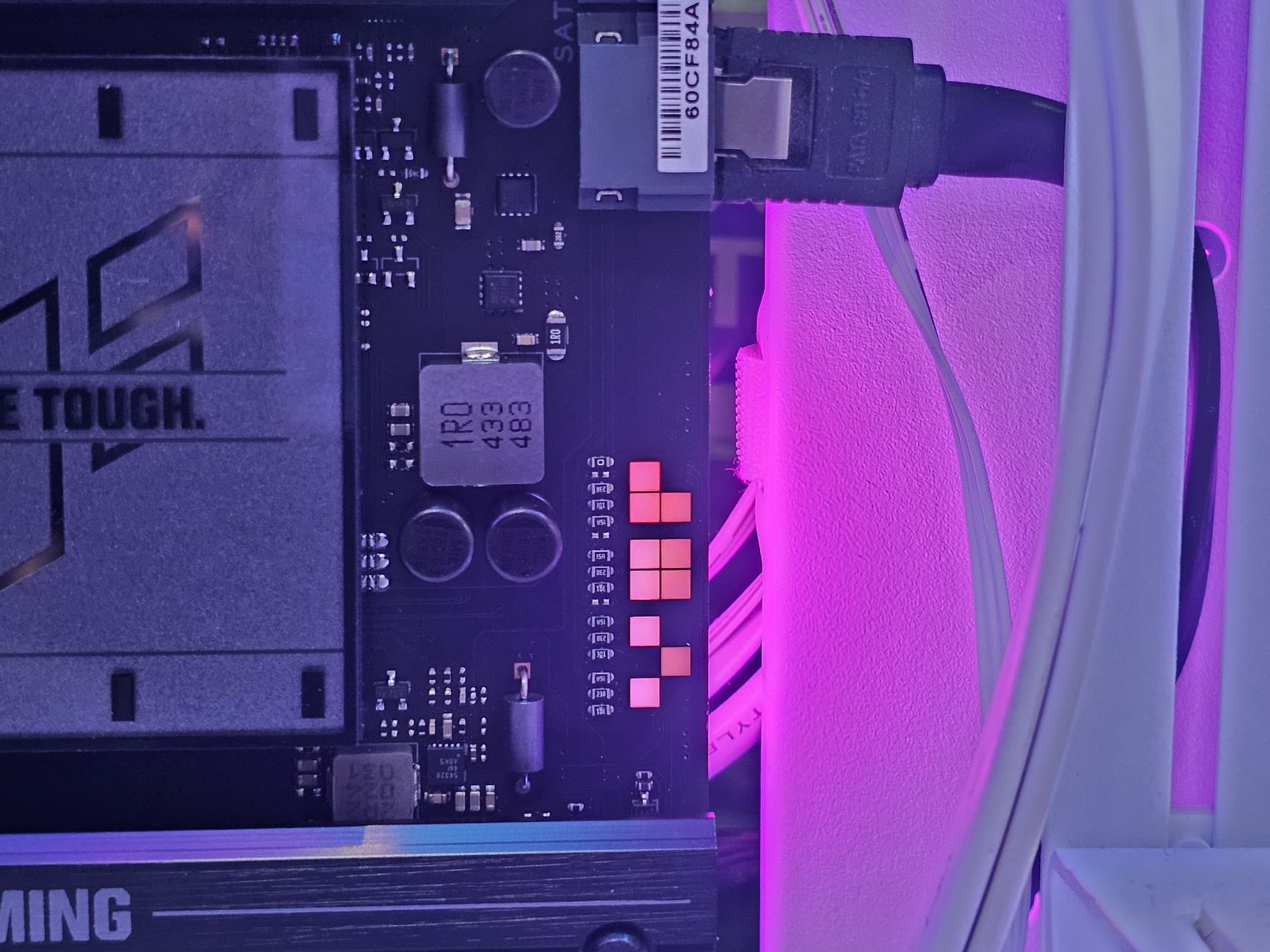

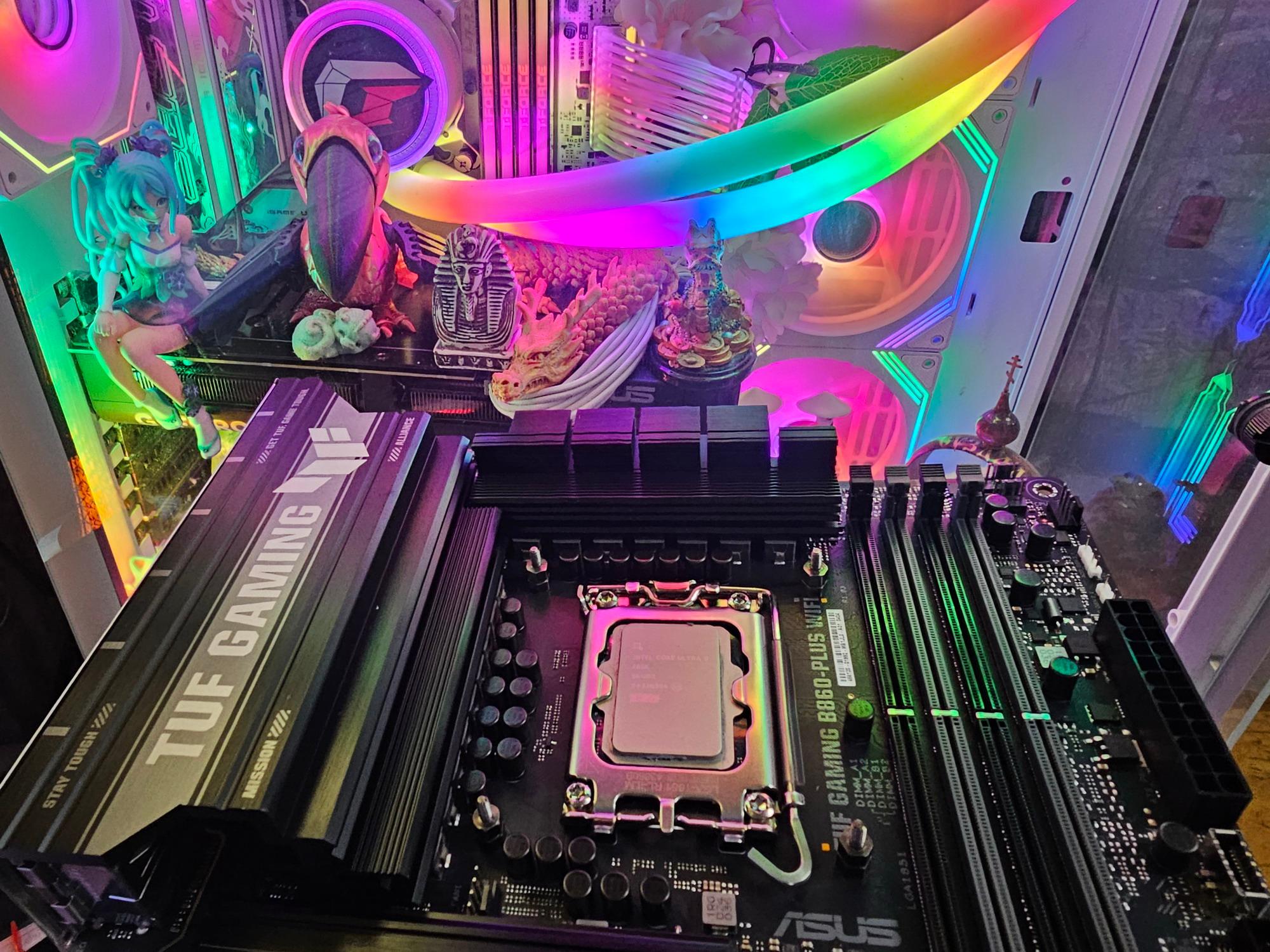

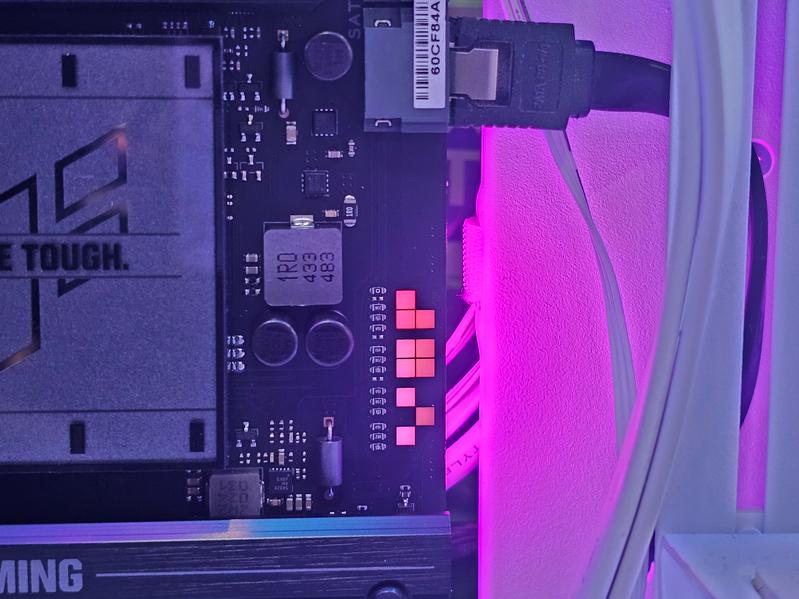

В данном случае эффект подсветки создается с оборотной стороны платы на нижнем правом углу. Так же мы помним про 3 разъемa для подключения внешней подсветки.

Ряд производителей моддинговых корпусов с уже вмонтированной подсветкой «сертифицируют» поддержку программ ведущих производителей материнских плат, включая Asus. А кому не нравится — всегда подсветку можно выключить через то же ПО.

Управление подсветкой осуществляется с помощью утилиты Armoury Crate.

Программное обеспечение под Windows

Фирменное ПО Asus

Все программное обеспечение можно скачать с сайта производителя asus.com.

Мы обычно всегда начинаем с утилиты Armoury Crate, которая является этаким менеджером-надзирателем за всем ПО Asus, следя за своевременным обновлением, управляет подсветкой, а также отвечает за синхронизацию работы всех устройств Asus, которые найдет. Ее установщик находится в UEFI BIOS. По умолчанию настройка установки этой программы включена, поэтому не стоит удивляться, если после загрузки Windows вам будет задан вопрос о том — хотите вы установить Armoury Crate или нет.

Программа прежде всего находит все совместимое «железо». Через данную утилиту можно настроить разъемы ARGB на материнке.

Утилита умеет распознавать все фирменные элементы Asus, оснащенные подсветкой, а также модули памяти известных производителей. Также можно загрузить Aura Creator и с его помощью создать свои сценарии работы подсветки.

У программы имеется функция: управление вентиляторами на матплате.

Armoury Crate следит за обновлением всего ПО для матплаты, включая драйвера разных подсистем, фирменные утилиты и версии BIOS. Также имеется и «умная настройка» антенны беспроводной связи Q-Antenna

Поворачивая антенну под разными углами, можно найти наиболее мощный сигнал, и программа об этом оповестит, проведя финальную проверку уровня сигнала.

Настройки BIOS

Что нам дают тонкости настроек в BIOS

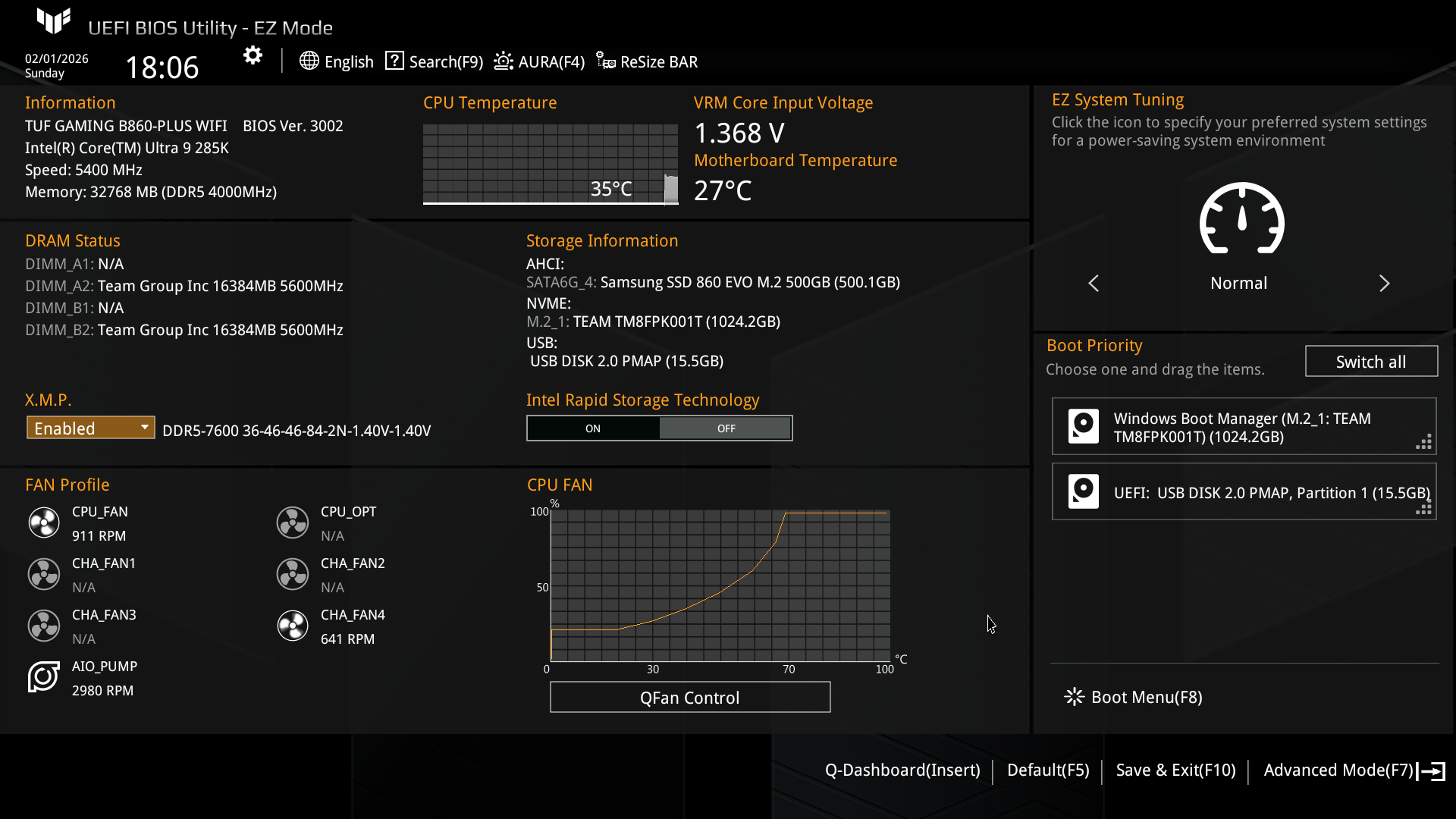

Все современные платы сейчас имеют UEFI (Unified Extensible Firmware Interface), которые, по сути, являются операционными системами в миниатюре. Для входа в настройки при загрузке ПК традиционно надо нажать клавишу Del или F2.

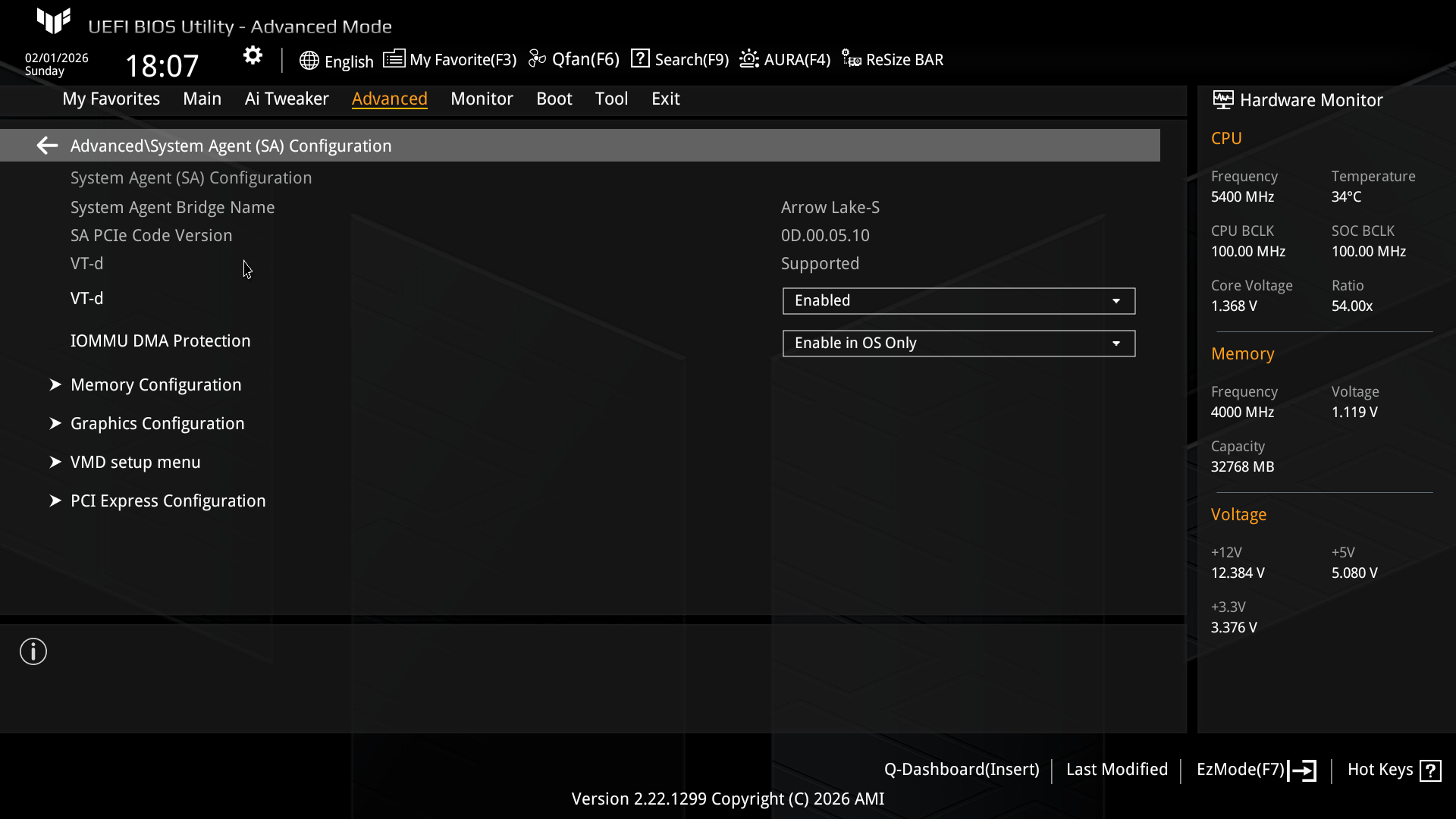

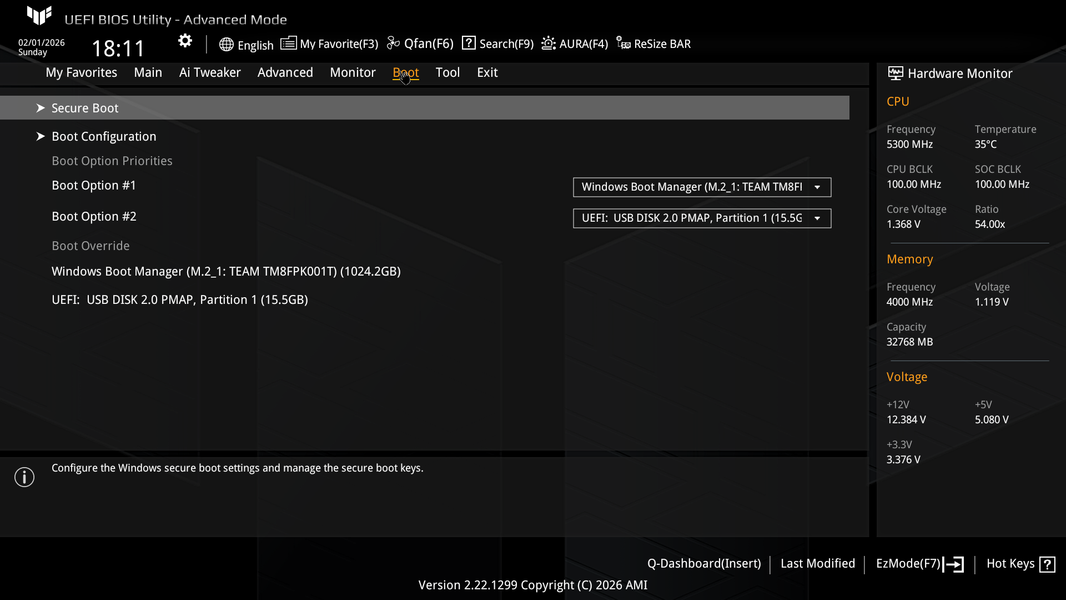

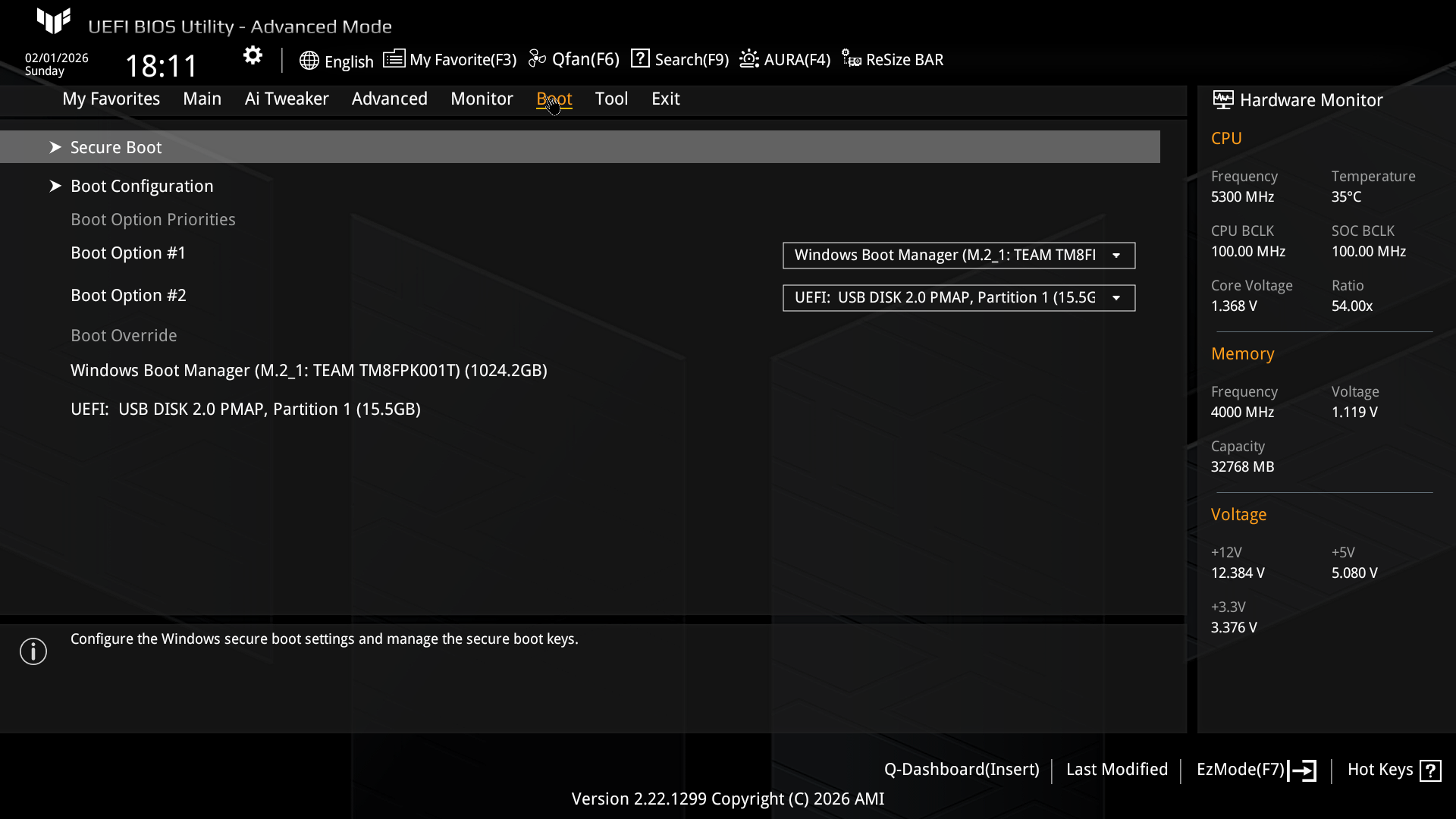

Попадаем в общее «простое» меню, где настроек мало, так что нажимаем F7 и попадаем уже в «продвинутое» меню.

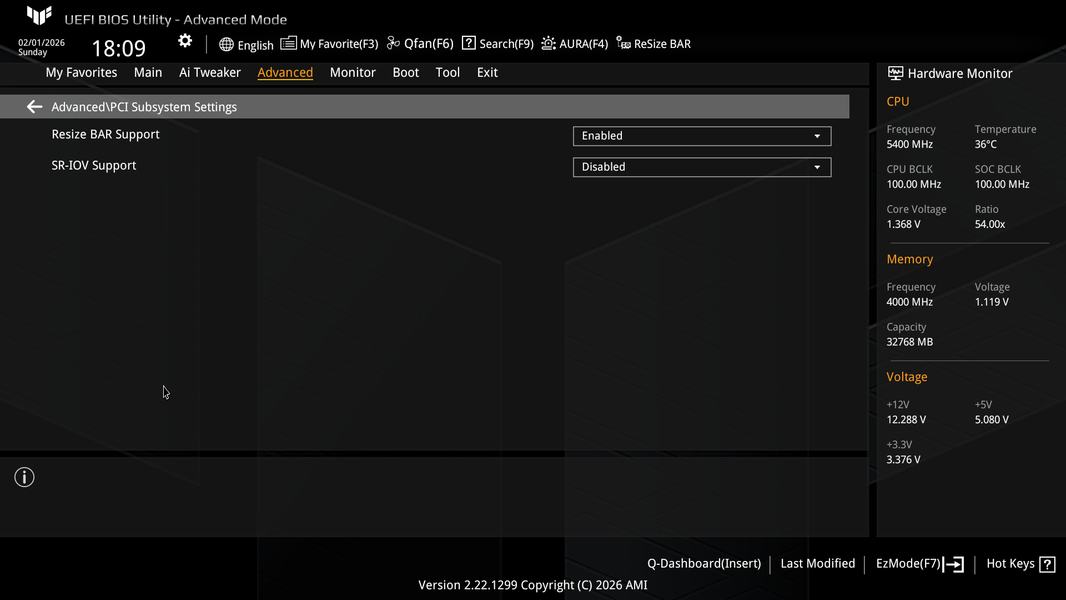

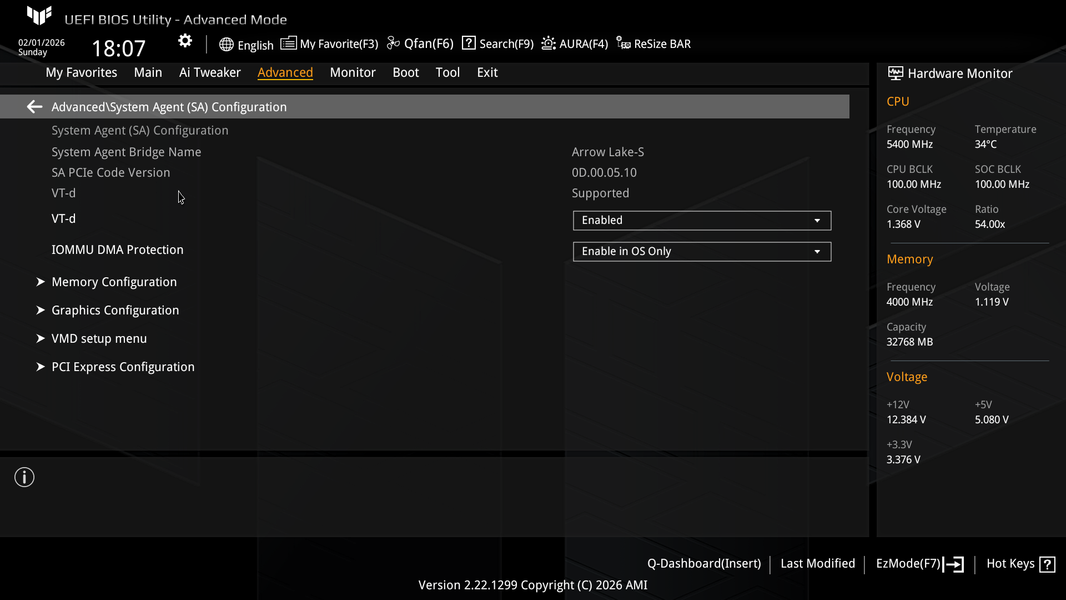

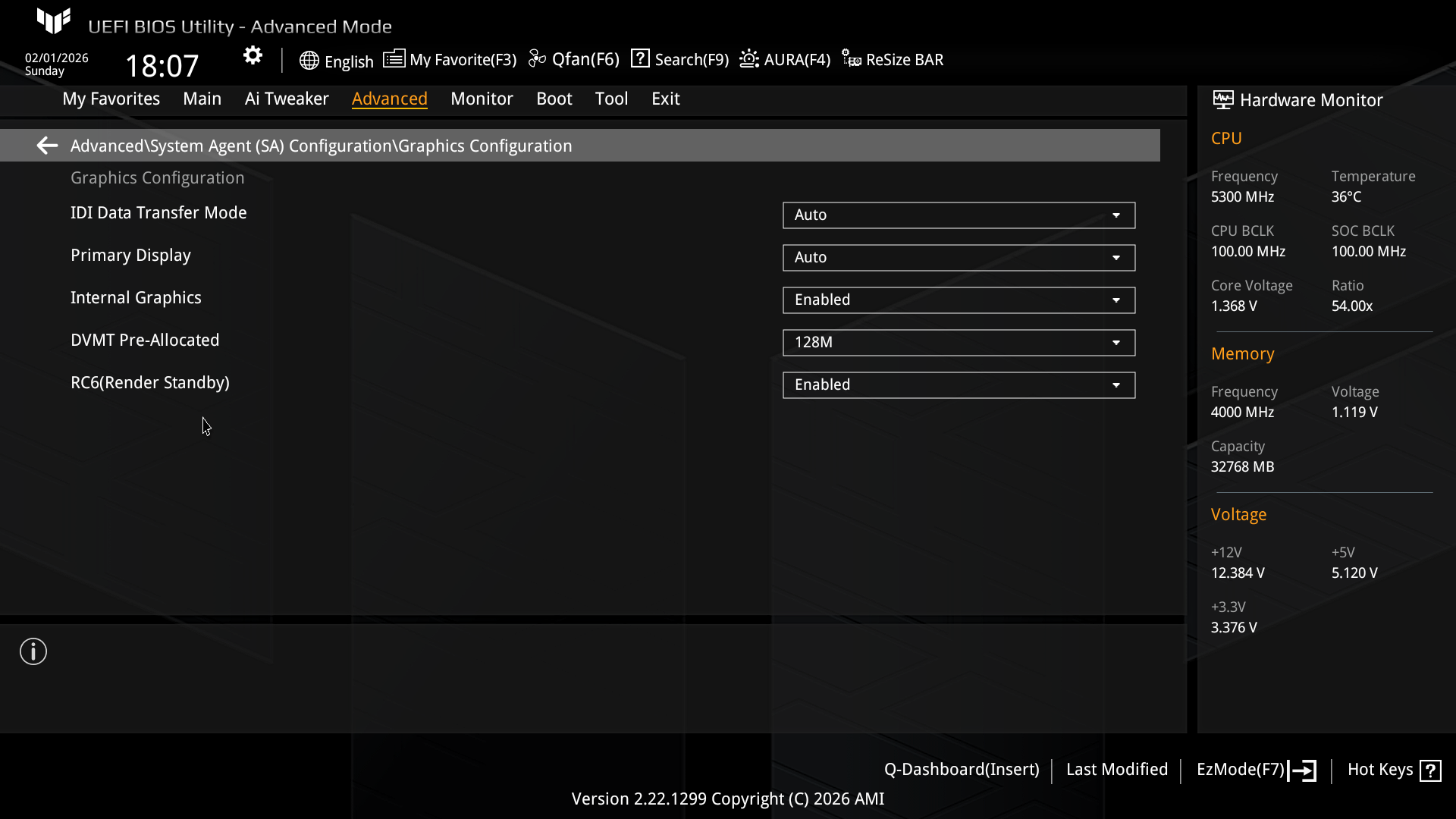

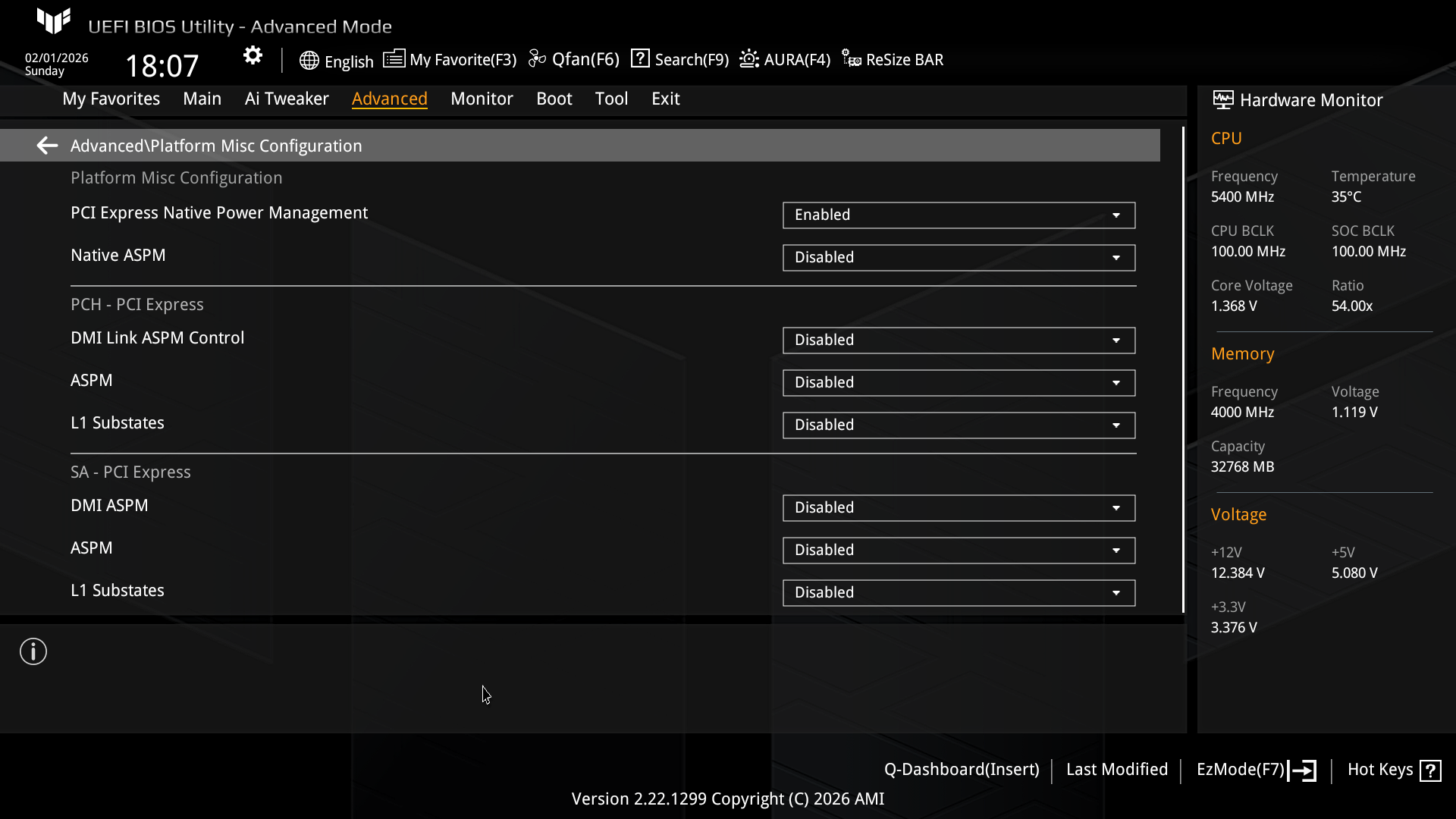

Управление периферией. В принципе стандартные позиции, когда можно управлять каждым узлом, слотом или портом, менять режимы работы, включать и выключать.

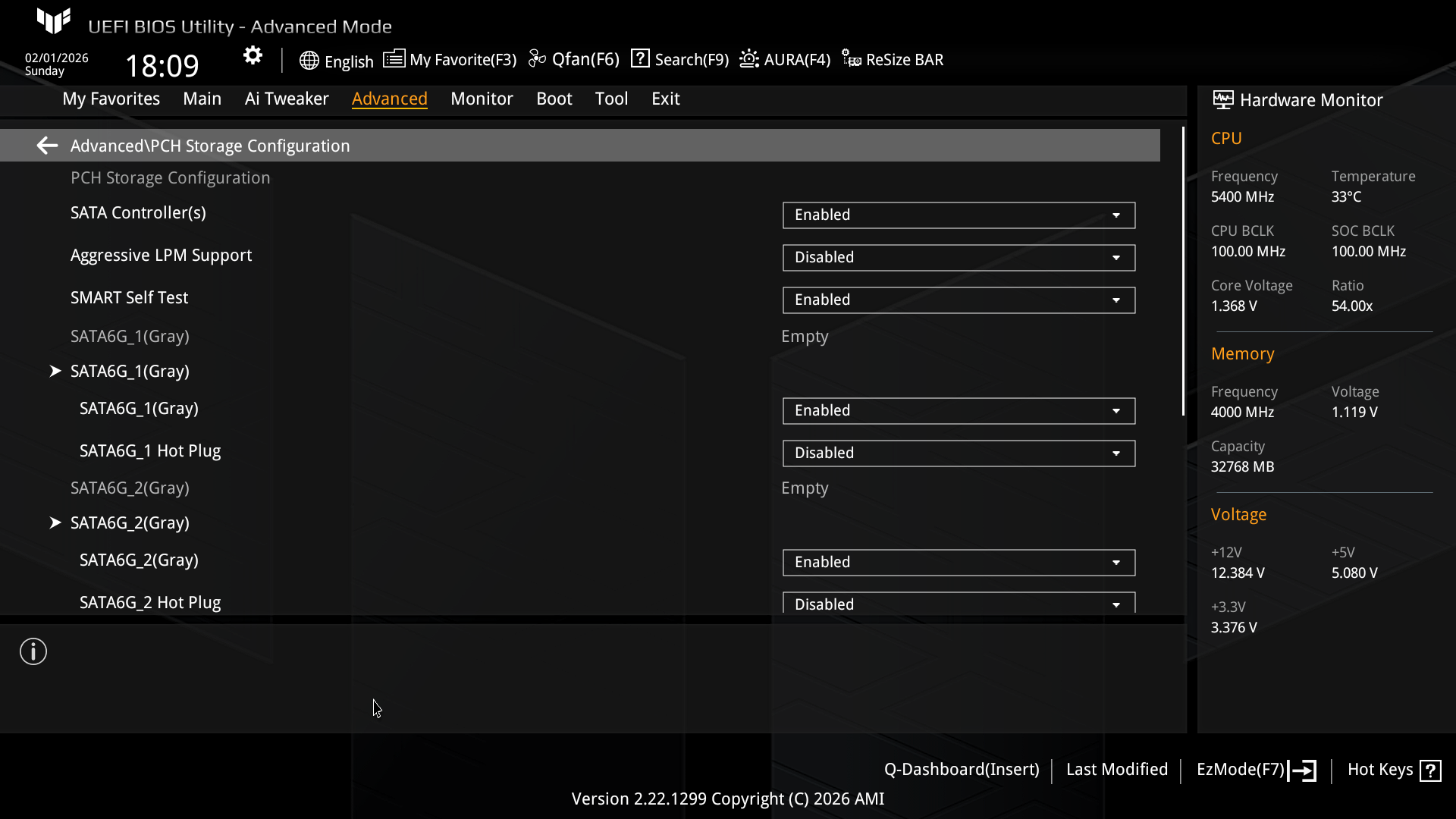

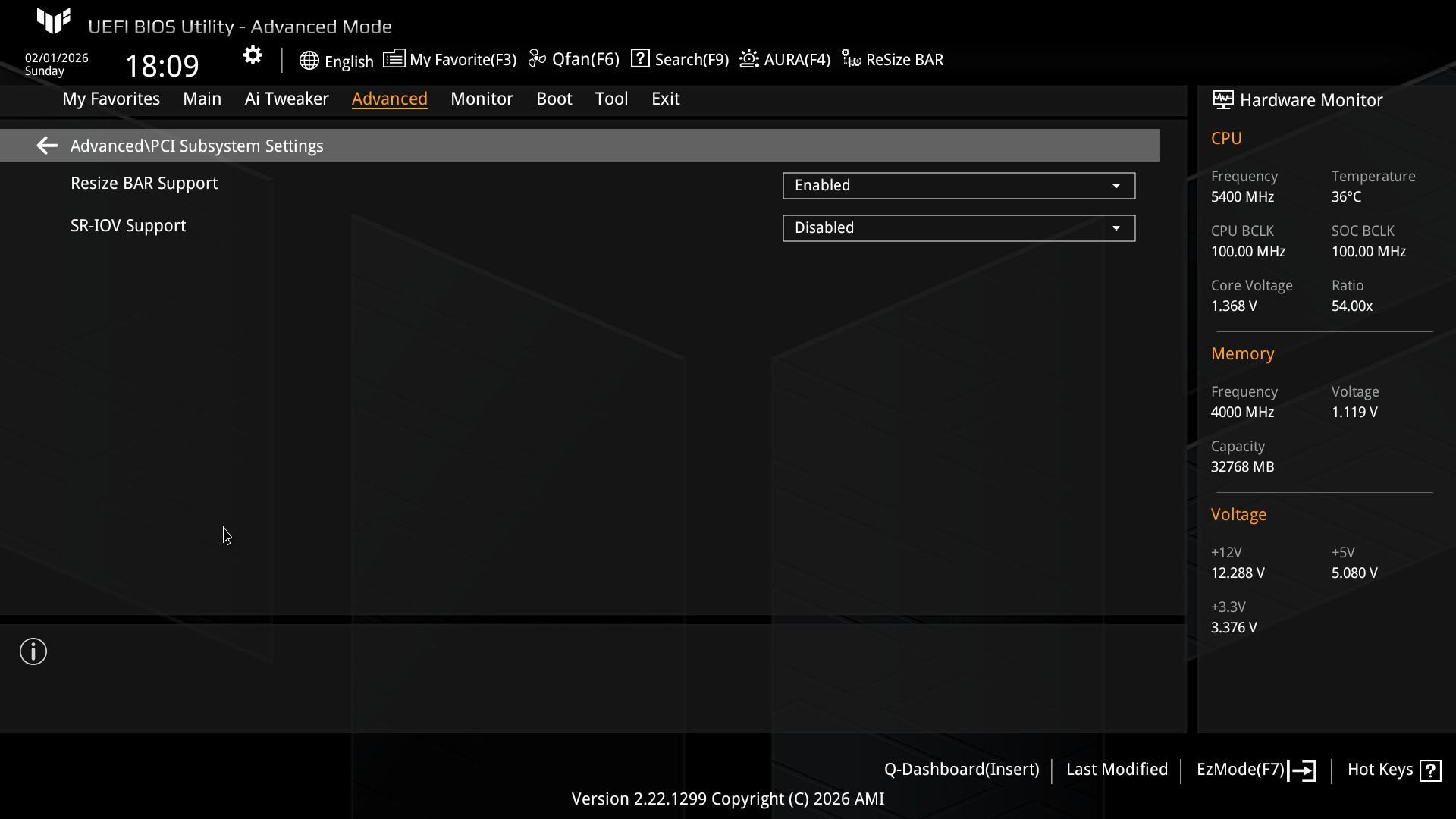

Следует особо обратить внимание в разделе на управление портами SATA и слотами PCIe.Помним про деление ресурсов между PCIe x16_2 и PCIe x1.

Мониторинг и опции загрузочного меню — всем хорошо известны. Там же есть утилита Q-Fan по настройке работы гнезд для вентиляторов.

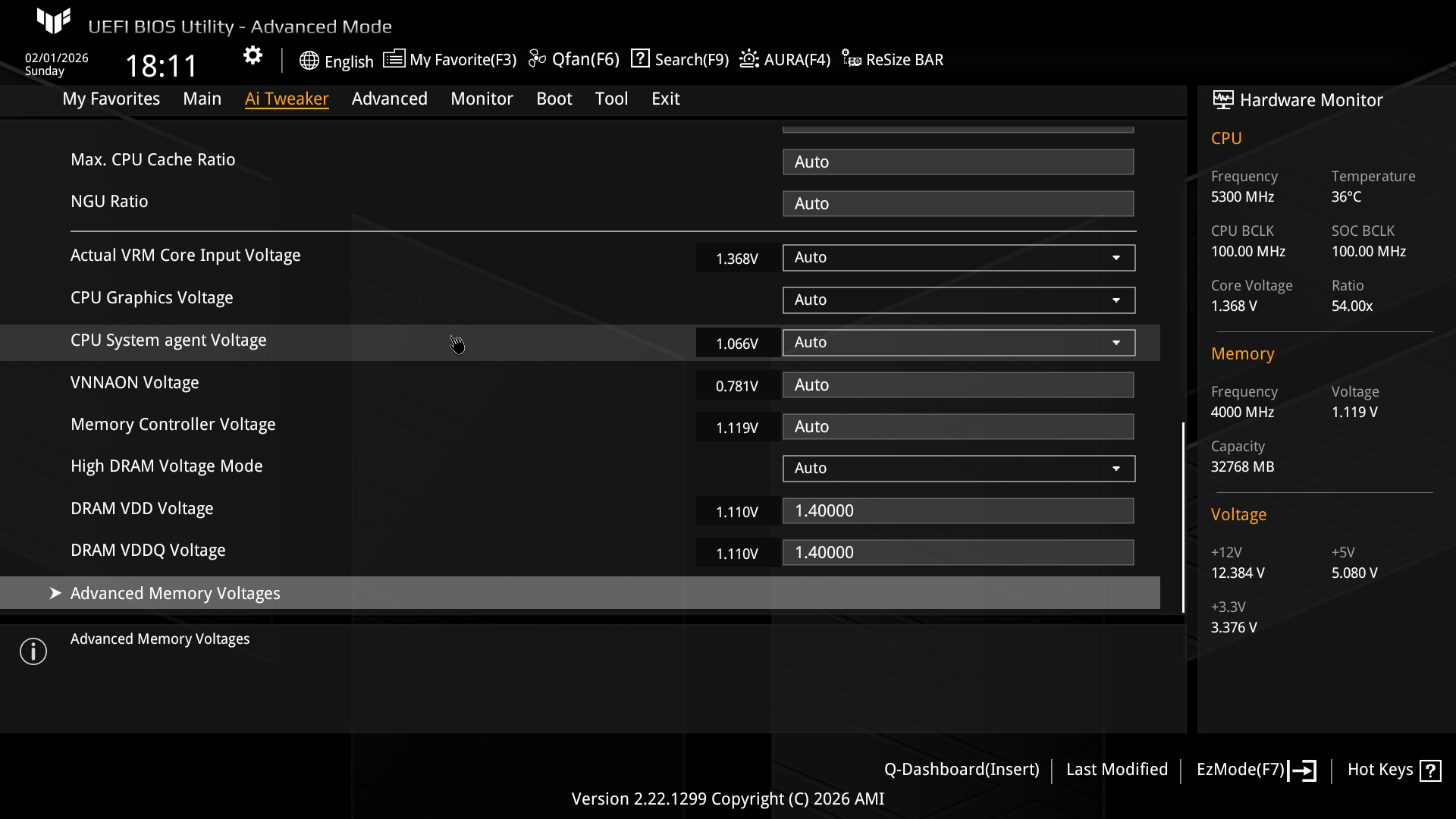

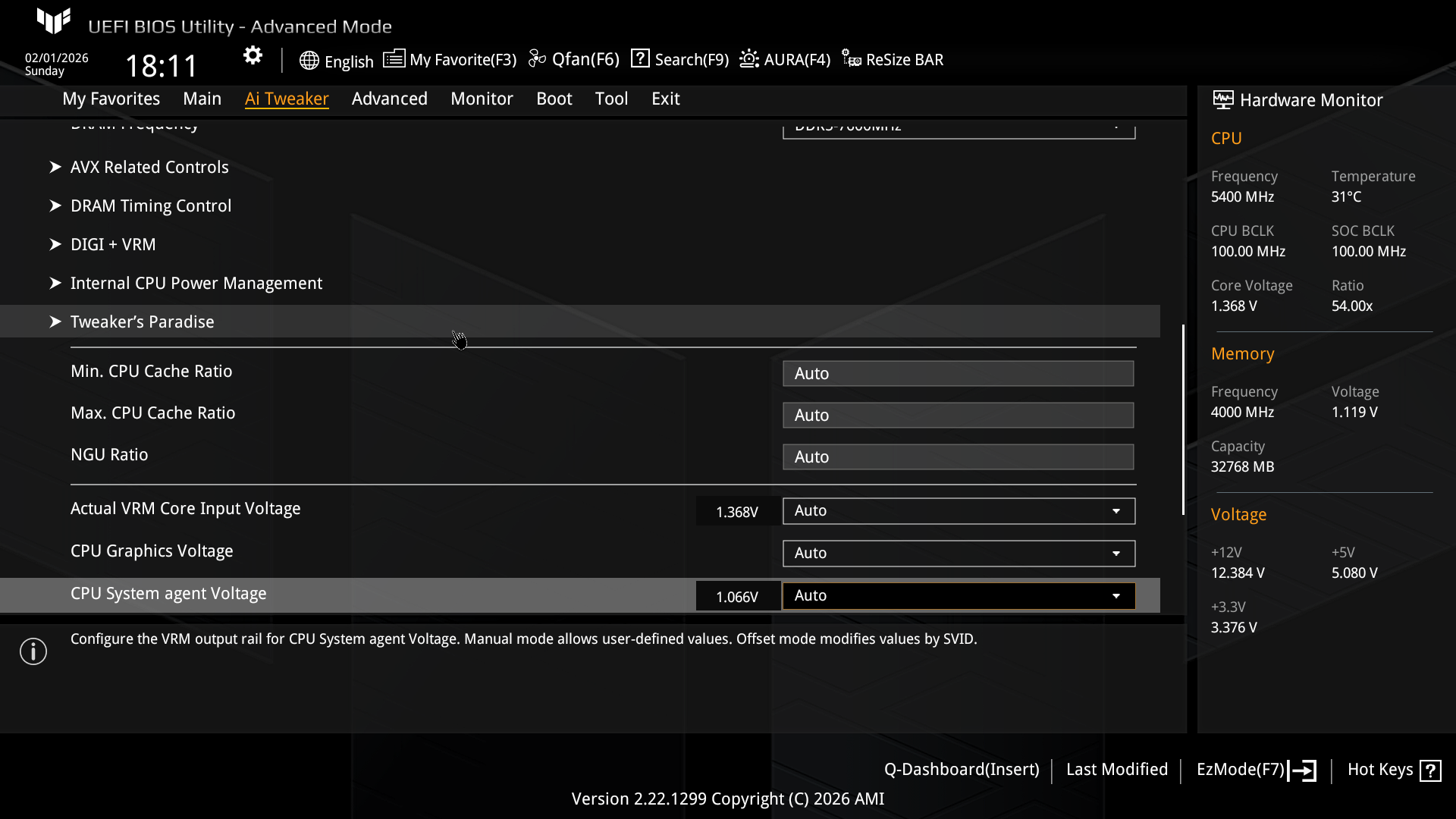

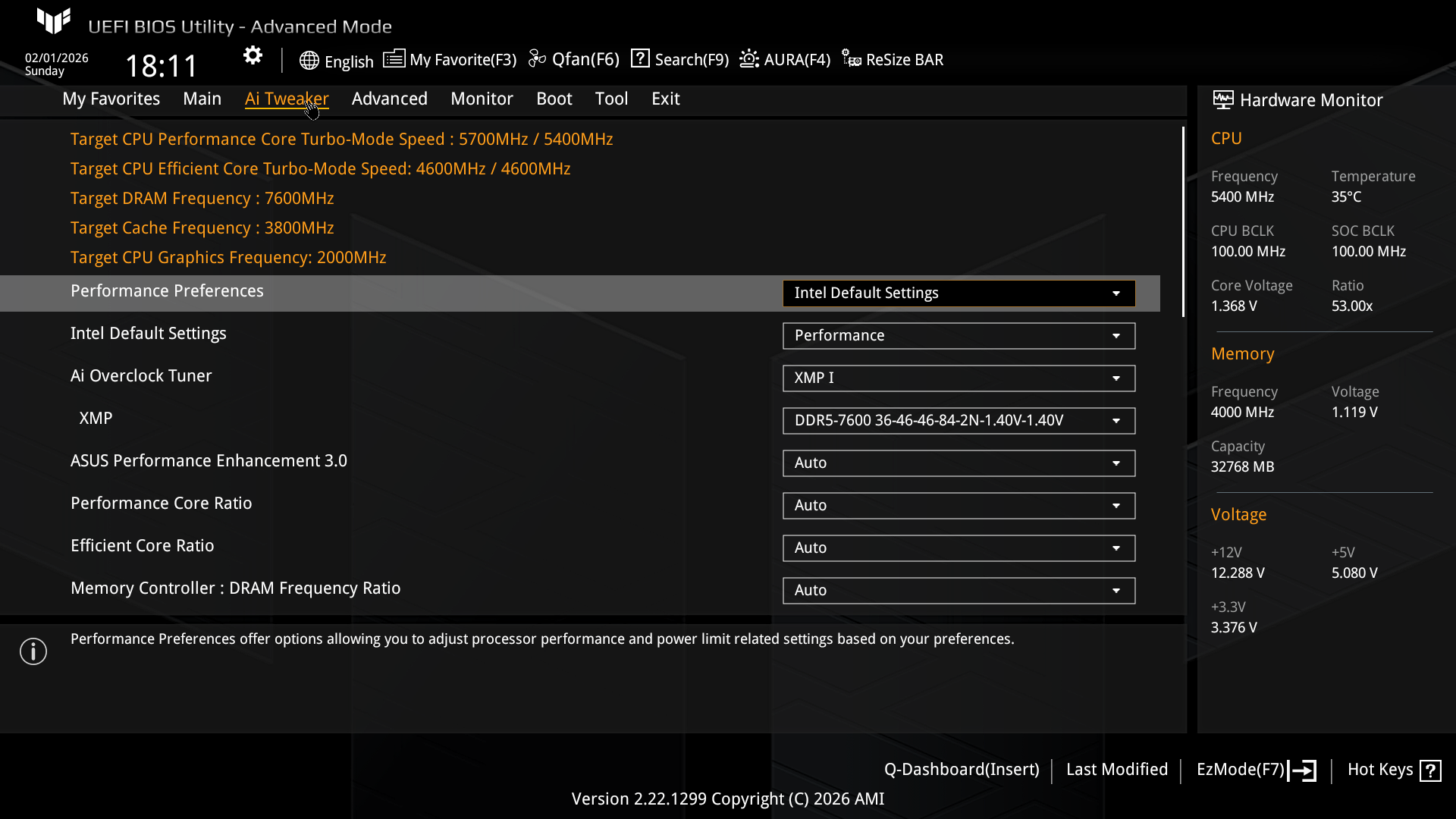

Для разгона есть по сути уже стандартные опции в рамках того, что поддерживают процессоры Core и оперативная память DDR5.

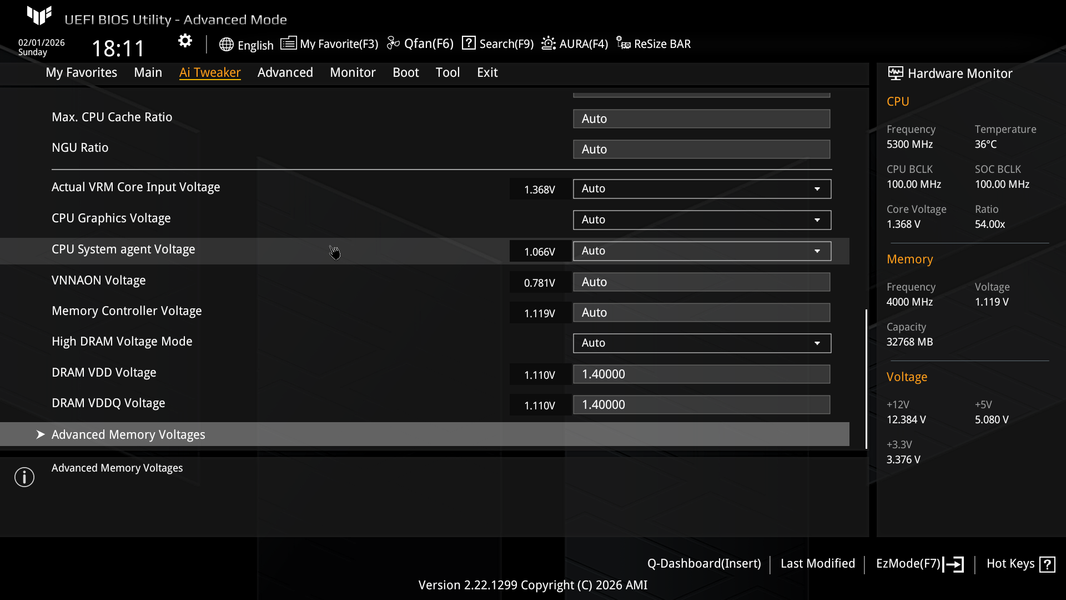

Несмотря на то, что данная матплата – не для оверклокеров, опций прилично (и даже несмотря на то, что чипсет не топовый), однако для современных топовых процессоров многие опции бесполезны, ибо процессор сам по себе уже работает на сильно повышенных частотах .

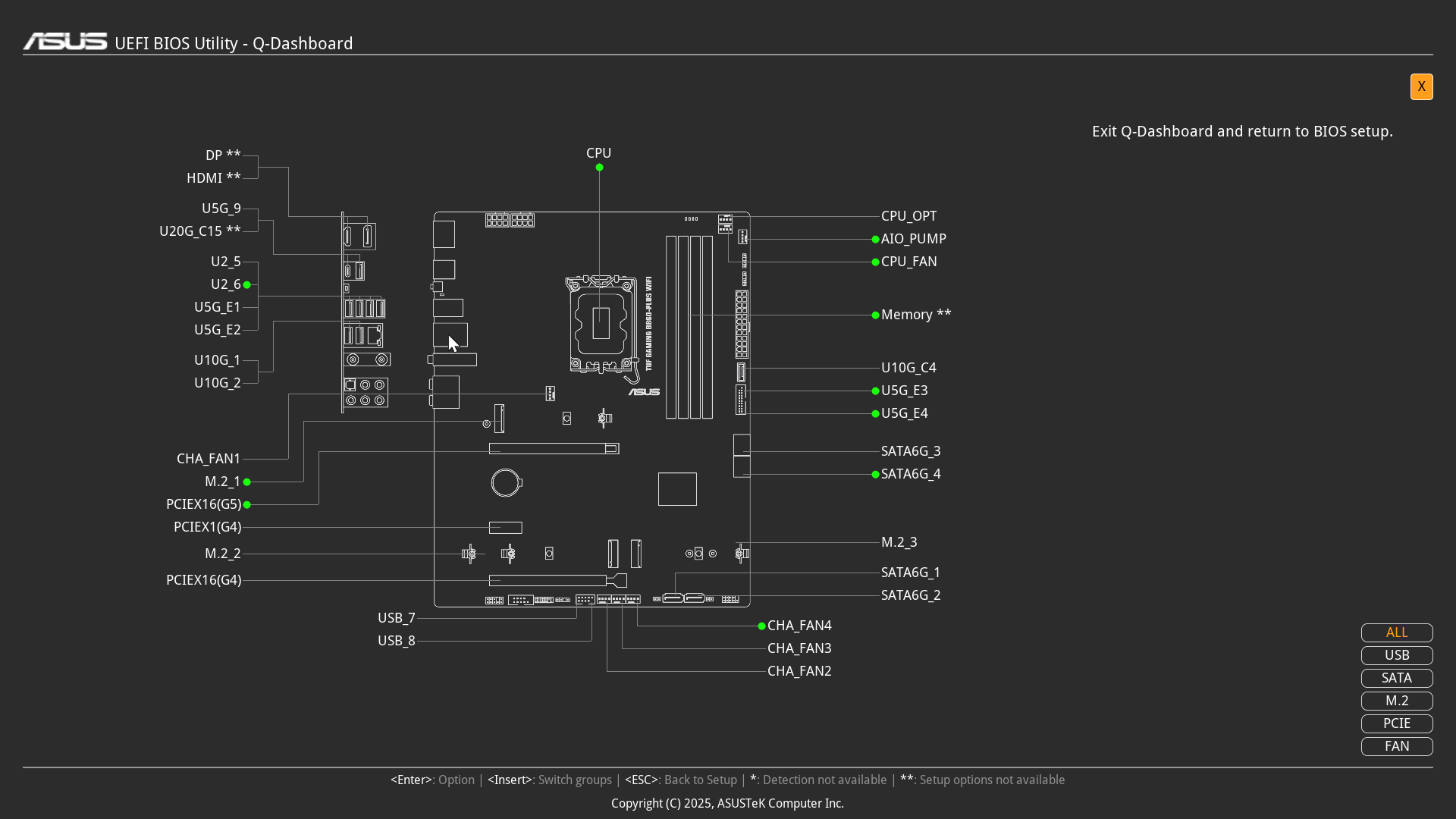

Своего рода изюминкой у данной материнской платы является выдача сводной информации по портам и слотам – какие из них активны и задействованы.

Работоспособность (и разгон)

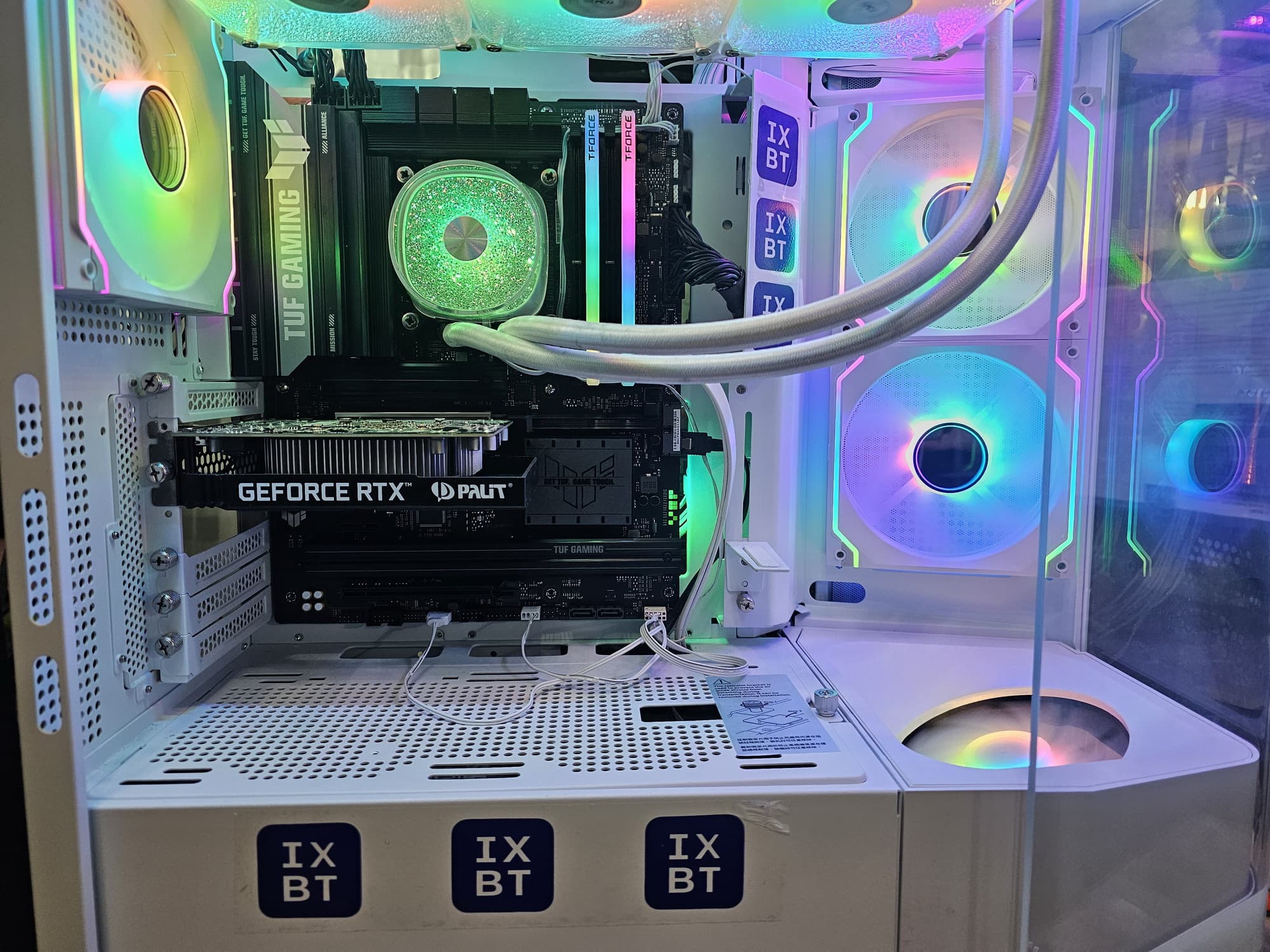

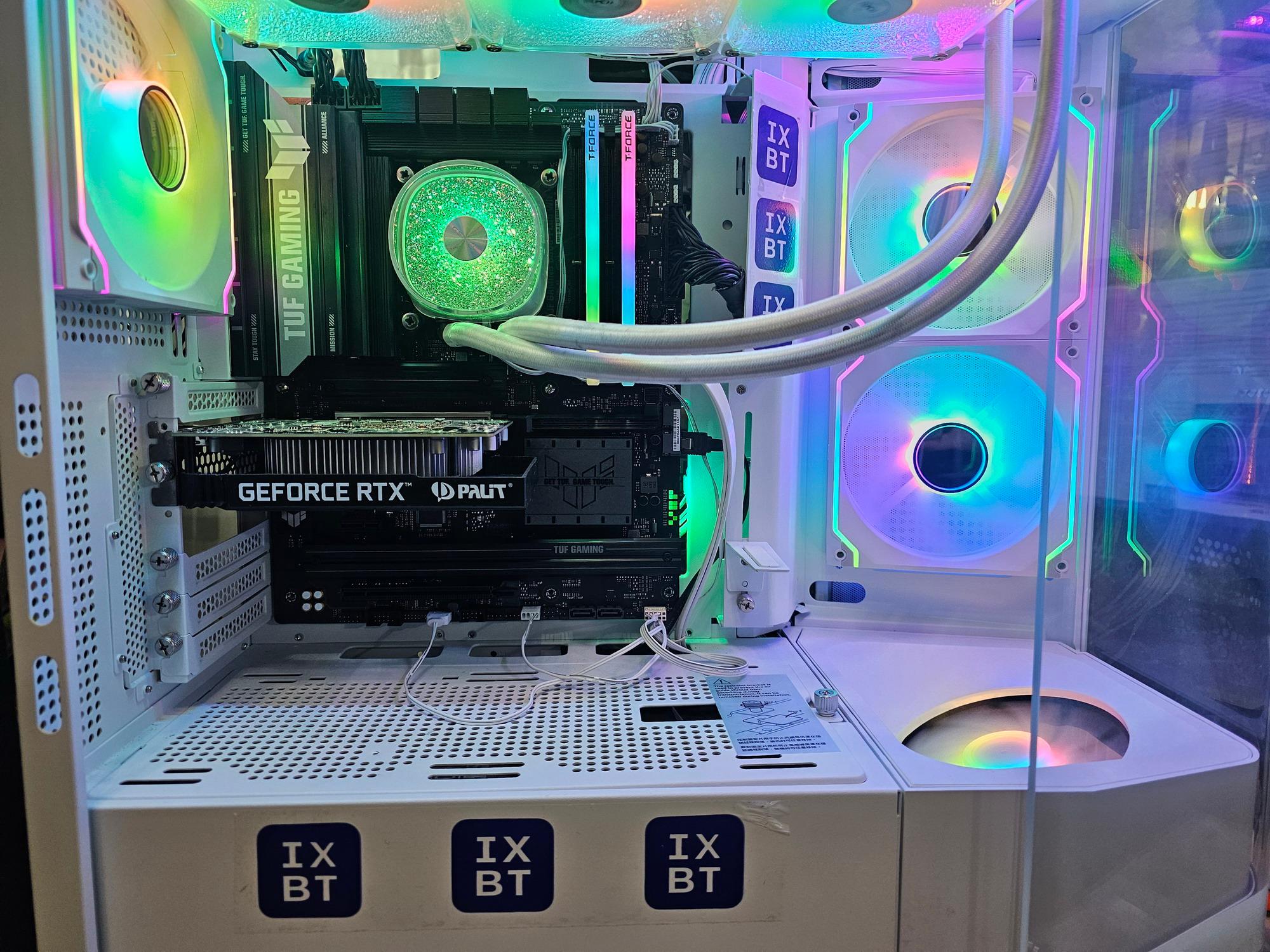

Конфигурация тестовой системы

Полная конфигурация тестовой системы:

• материнская плата Asus TUF Gaming B860-Plus WiFi;
• процессор Intel Core Ultra 9 285K 4,6—5,5 ГГц;
• оперативная память TeamGroup T-Force Delta RGB 32 ГБ (2×16) DDR5 (CL36-46-46-84) (XMP 7600 МГц) ;
• накопитель SSD TeamGroup MP44L NVMe PCIe 4.0 1 ТБ;
• видеокарта Palit GeForce RTX 3050 StormX;
• блок питания Super Flower Leadex Platinum 2000W (2000 Вт);
• СЖО G.Skill Royal Shield 36W;
• корпус Cougar FV270;
• телевизор LG 55Nano956 (55″ 8K HDR);
• клавиатура Asus ROG Strix Scope и мышь Logitech .

Программное обеспечение:

• операционная система Windows 11 Pro, 64-битная
• AIDA 64 Extreme
• 3DMark Time Spy CPU benchmark
• 3DMark Fire Strike Physics benchmark
• 3DMark Night Raid CPU benchmark
• HWInfo64
• OCCT v.15.0.14

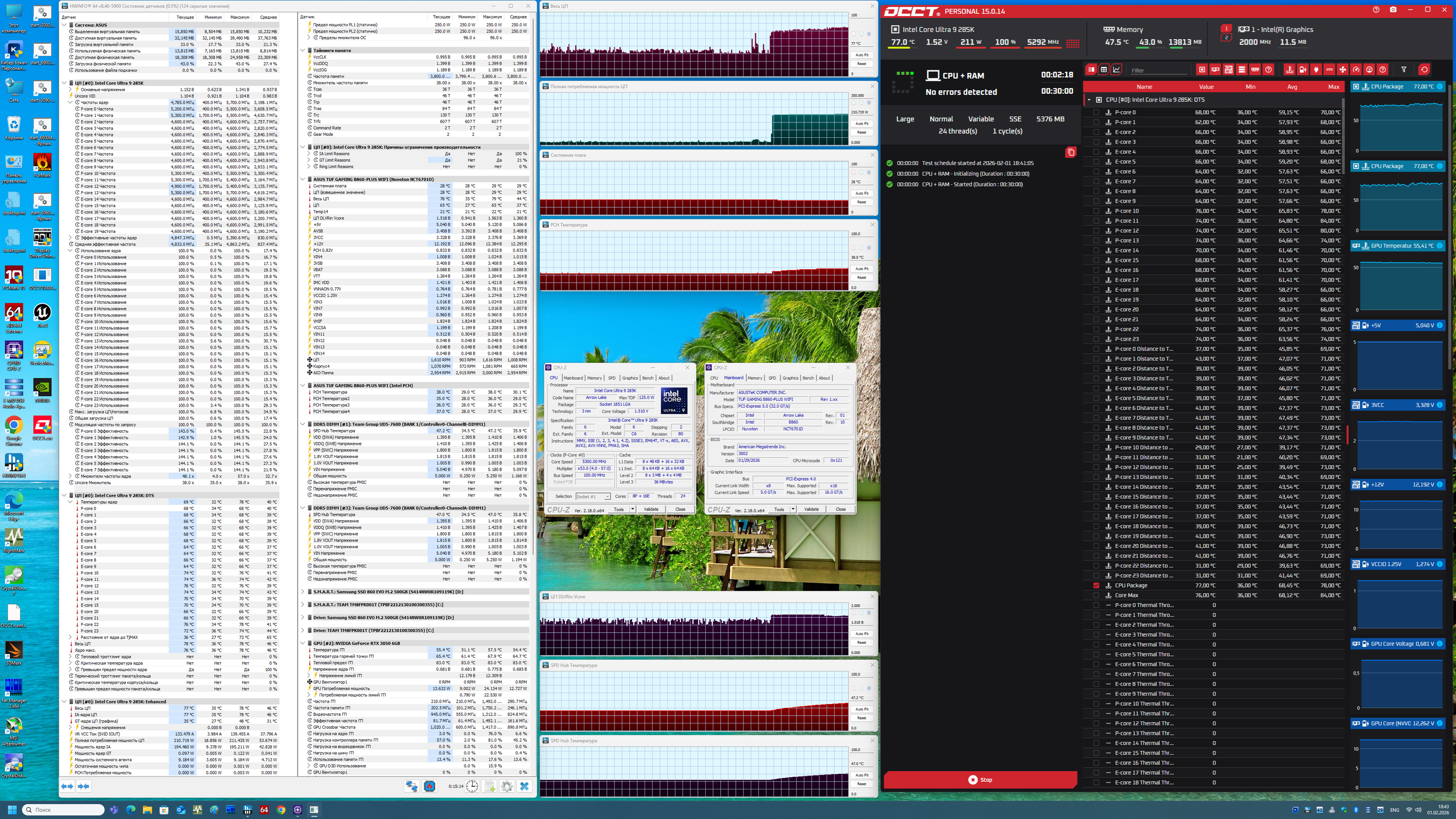

Запускаем все в режиме по умолчанию (в BIOS – профиль от Intel) . Затем нагружаем тестами OCCT.

В режиме авторазгона мы получили до 5,3 ГГц по P-ядрам, и 4.6 ГГц по всем Е-ядрам. Напомню, что начиная с этого поколения процессоров, все ядра имеют по 1 потоку, то есть гипертрейдинга (многопоточности) теперь нет. Потребление процессора достигало 210 Вт. Отмечу, что профиль в BIOS – тот, что рекомендует Intel.

Еще раз повторю, что многое в авторазгоне зависит от системы питания. Все ШИМ-контроллеры программируемые, вся информация о них – в UEFI BIOS, откуда и приходят режимы работы CPU в том или ином случае. Плюс накладываемые Intel ограничения из-за позиционирования чипсета B860 (частоту базовой шины менять вообще нельзя, то есть для процессоров с заблокированным множителем разгон вообще невозможен).

Выводы

Asus TUF Gaming B860-Plus WiFi — недорогая материнская плата среднего уровня для платформы Intel LGA1851. На момент публикации обзора ее розничная стоимость начиналась от 18 тысяч рублей.

У нее 13 портов USB разных видов, включая 1 USB 3.2 Gen2×2 (в виде порта Type-C), 3 USB 3.2 Gen2 (в виде портов Type-A и внутреннего Type-C) и 5 USB 3.2 Gen1. Также плата предлагает слот PCIe х16, получающий от процессора 16 линий PCIe 5.0, слоты PCIe x1 и PCIe x4, подключенные к чипсету (они делят ресурсы между собой, так что фактически это один слот). Из 3 слотов M.2 один подключен напрямую к процессору линиями PCIe 5.0, а два других — к чипсету B860 линиями PCIe 4.0.

В арсенале платы также есть 4 порта SATA и 7 разъемов для вентиляторов. Система питания процессора хорошая, способная обеспечить работу даже топовых процессоров с разблокированным множителем с приличным запасом на разгон. Плата имеет приличную систему охлаждения, все слоты M.2 имеют радиаторы. Сетевые возможности включают проводной контроллер 2,5 Гбит/с и беспроводной Wi-Fi 7 + Bluetooth 5.4. В числе плюсов платы можно упомянуть возможности для подключения дополнительных ARGB-устройств.

В целом для материнской платы такого ценового уровня набор возможностей удовлетворительный.
