Внешнее 5.1 звуковое USB-устройство Zalman ZM-RSSC




Вслед за многоканальными наушниками Zalman ZM-RS6F и усилителем Zalman ZM-RSA, сегодня мы расскажем ещё об одном аудио-изделии компании Zalman. Речь пойдет о внешнем 5.1 звуковом USB-устройстве ZM-RSSC. Интересно, что среди аналогичных устройств, ZM-RSSC является первым, имеющим аналоговые регуляторы громкости. Это может облегчить процесс управления при использовании карты, например, с шестиканальной акустикой, однако, при подключении шестиканальных наушников ZM-RS6F такая дополнительная возможность становится необходимой. Кроме этого, карта позволяет осуществлять запись через комбинированный цифровой оптический и коаксиальный вход/выход на базе разъема миниджек. Сложно оценить необходимоcть подобного решения, однако такая возможность имеется, и это стоит отметить.

Комплектация

  • USB-устройство;
  • USB-провод для подключения;
  • диск с драйверами;
  • руководство пользователя.

Руководство пользователя выполнено в виде маленькой книжечки полностью на английском языке и включает в себя все необходимые сведения по установке и использованию звуковой карты.

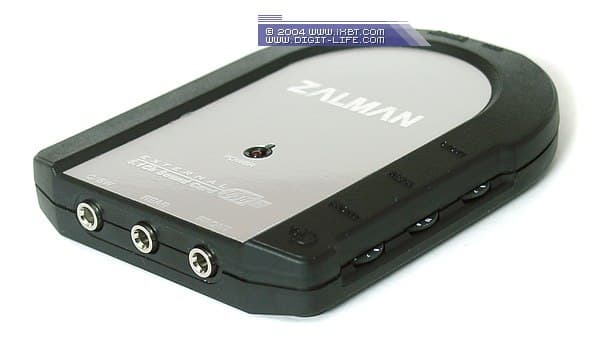

Внешний вид и разъёмы

Выходы Цифровой Оптический (Optical)
Цифровой Электрический (Coaxial)
FRONT
REAR
С/SW
Особенности Индикатор питания
Регуляторы громкости

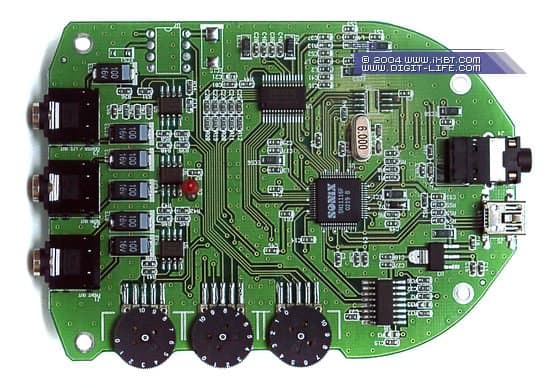

Аппаратные особенности

USB-контроллер Sonix Technology SN11116F (16 бит 48 кГц, USB 1.1, пропускная способность данных 12 Mb/s)
Преобразователи I2S-кодек CS4228 от Crystal Semiconductor
стерео АЦП 24 бит 96 кГц (S/N+D 90 дБ, DR 100 дБ)
6-канальный ЦАП 24 бит 96 кГц (S/N+D 88 дБ, DR 97 дБ)

Программные возможности

Дополнительные возможности SSE (Sonix Sound Extension)
Bass Output Control Выбор частоты среза кроссовера (120, 300, 450 Гц)

Панель управления

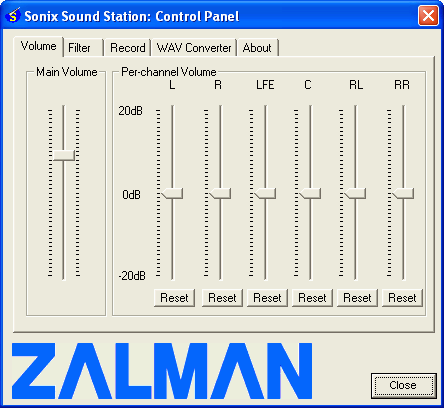

Панель управления картой выполнена в виде одного окошка с пятью вкладками, на которых расположены различные настройки. На первой вкладке «Volume» находится микшер с регуляторами общей громкости и отдельно каждого из шести каналов. Индикации уровня сигнала нет. Кнопка «Reset» сбрасывает настройки уровня в исходное положение 0 дБ.

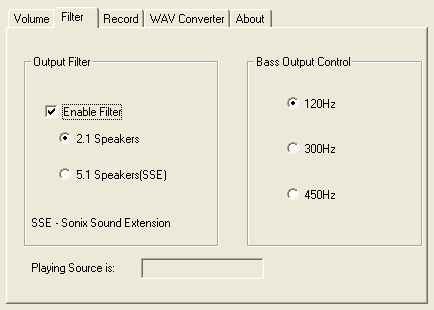

На следующей вкладке «Filter» расположены опции выбора частоты среза кроссовера (120, 300, 450 Гц) и включения режима SSE (разложения стереосигнала на шесть каналов).

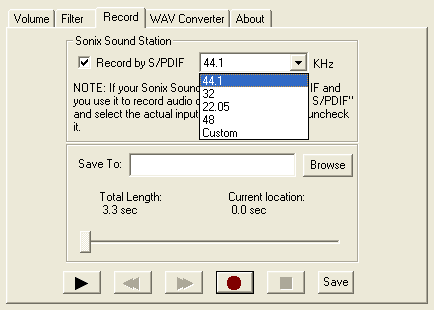

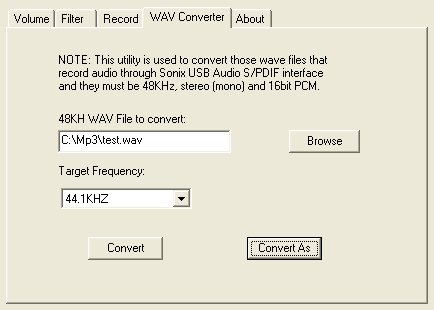

На следующих двух вкладках «Record» и «Wav Converter» доступны настройки записи с цифрового оптического входа с последующей конвертацией wav-файла с нужной частотой семплирования (до 48 кГц).

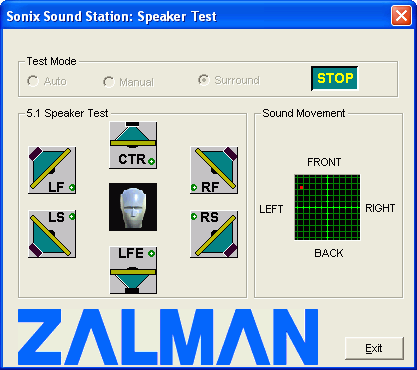

Кроме панели управления из системного трея можно вызвать окошко "Speaker Test". Здесь предоставляется возможность подать тестовый сигнал на имеющиеся каналы. Режим «Auto» и «Manual» осуществляет поочередную подачу тестового сигнала в каждый канал отдельно. В режиме «Surrond» — непрерывный шумовой сигнал позиционируется в пространстве по кругу.

На момент тестирования использовался драйвер версии 1.60 Dec. 12. 2003.

Тестирование в RMAA 5.1

Измерения проводились с помощью референсной карты Lynx Two (117 дБ сигнал/шум) коротким качественным проводом (low-noise microphone cable, Proel) с позолоченными разъёмами. Чувствительность по входу Lynx Two — стандартная, -10 дБ В.

Фронтальный выход

Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +2.46, -13.50 Очень плохо
Уровень шума, дБ (А): -79.8 Средне
Динамический диапазон, дБ (А): 79.3 Средне
Нелин. искажения, %: 0.086 Средне
Интермод. искажения, %: 1.479 Плохо
Взаимопроникновение каналов, дБ: -78.3 Очень хорошо

Общая оценка: Средне

Подробный отчет о тестировании фронтального выхода карты в режиме 16 бит 44 кГц смотрите здесь.


Спектрограммы АЧХ в режиме 44 кГц

Как видно из измеренных спектрограмм, отключение фильтров в панели управления картой ни к чему не приводит.


Спектрограмма IMD (SMPTE) в режиме 44 кГц

Здесь мы можем наблюдать высокий уровень гармонических искажений, вызванных нелинейностью аналогового тракта, тогда как интермодуляционные искажения достаточно невелики.

Режим работы: 16 бит 48 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +2.48, -13.58 Очень плохо
Уровень шума, дБ (А): -79.8 Средне
Динамический диапазон, дБ (А): 79.3 Средне
Нелин. искажения, %: 0.085 Средне
Интермод. искажения, %: 1.443 Плохо
Взаимопроникновение каналов, дБ: -79.5 Очень хорошо

Общая оценка: Средне

Подробный отчет о тестировании фронтального выхода карты в режиме 16 бит 48 кГц смотрите здесь.

Цифровой выход

Режим работы: 16 бит 44 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.00, -0.00 Отлично
Уровень шума, дБ (А): -95.9 Отлично
Динамический диапазон, дБ (А): 95.6 Отлично
Нелин. искажения, %: 0.0033 Очень хорошо
Интермод. искажения, %: 0.0085 Очень хорошо
Взаимопроникновение каналов, дБ: -98.3 Отлично

Общая оценка: Отлично

Подробный отчет о тестировании цифрового выхода карты в режиме 16 бит 44 кГц смотрите здесь.

Режим работы: 16 бит 48 кГц

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.01 Отлично
Уровень шума, дБ (А): -97.5 Отлично
Динамический диапазон, дБ (А): 96.7 Отлично
Нелин. искажения, %: 0.0004 Отлично
Интермод. искажения, %: 0.0042 Отлично
Взаимопроникновение каналов, дБ: -97.6 Отлично

Общая оценка: Отлично

Подробный отчет о тестировании цифрового выхода карты в режиме 16 бит 48 кГц смотрите здесь.

Тестирование в RightMark 3DSound

Диагностика DirectSound

Device: USB Audio (usbaudio.sys)

Features:
Device has not enough hardware 3D buffers
Device has not enough hardware 2D buffers
EAX1: N/A
EAX2: N/A
EAX3: N/A
EAX4 Advanced HD: N/A

Rates:
dwMinSecondarySampleRate 100
dwMaxSecondarySampleRate 200000

Free buffers stats:
dwFreeHw3DAllBuffers 0
dwFreeHw3DStaticBuffers 0
dwFreeHw3DStreamingBuffers 0
dwFreeHwMixingAllBuffers 0
dwFreeHwMixingStaticBuffers 0
dwFreeHwMixingStreamingBuffers 0

Max buffers stats:
dwMaxHwMixingAllBuffers 0
dwMaxHwMixingStaticBuffers 0
dwMaxHwMixingStreamingBuffers 0
dwMaxHw3DAllBuffers 0
dwMaxHw3DStaticBuffers 0
dwMaxHw3DStreamingBuffers 0

Misc stats:
dwFreeHwMemBytes 0
dwTotalHwMemBytes 0
dwMaxContigFreeHwMemBytes 0
dwUnlockTransferRateHwBuffers 0
dwPlayCpuOverheadSwBuffers 0

Audio transfer speed (software): 3.846 Mb/sec.

Субъективное тестирование

При слуховом тестировании использовались студийные мониторы Event 20/20bas и 5.1-набор активной акустики Microlab A-H500. В качестве тестовых композиций использовался DVD-Audio диск с высококачественными треками AIX Records и специальная подборка лучших записей на CD-DA.

Звучание внешнего USB-устройства Zalman ZM-RSSC можно охарактеризовать как посредственное. В сравнение со звуковыми картами уровня Audiotrak ProDigy 7.1 в звучании ZM-RSSC присутствуют явные искажения, особенно хорошо прослушивающиеся в области высоких частот. Кроме этого, в значительной степени ощущается нехватка частот, задавленных не отключающимся фильтром. А в многоканальных дорожках уровень LFE-сигнала воспроизводится значительно тише, чем в обычных многоканальных картах.

Выводы

На примере сегодняшнего тестирования, в очередной раз мы задаемся вопросом о целесообразности приобретения внешних 5.1 звуковых USB-устройств. Отсутствие лишнего PCI-слота? Использование с ноутбуком?

Плюсы

  • компактность;
  • аналоговые регуляторы громкости;
  • наличие цифрового выхода и оптического входа.

Минусы

  • посредственное звучание.

Cредняя цена по Москве на USB-устройство Zalman ZM-RSSC составляет Н/Д(0)

Внешнее 5.1 звуковое USB-устройство Zalman ZM-RSSC предоставлено на тестирование компанией Zalman
