Исследование чувствительности компьютерных TV-тюнеров (часть 15)

AVerTV Volar Hybrid+FM, Behold TV M6 Extra, Compro VideoMate U890 и GOTVIEW PCI DVD3 Hybrid


Для одних вершины — край пропасти,
для других — трамплины для покорения новых.

Леонид Сухоруков

Несмотря на скептическое отношение некоторых пользователей к современным полупроводниковым ВЧ-блокам, доля рынка, занимаемая TV-тюнерами, оснащёнными такими приёмниками, регулярно увеличивается. Немалая заслуга в этом принадлежит калифорнийской компании Xceive Inc., неожиданно громко заявившей о себе в 2005 году выпуском одночиповых селекторов, способных успешно конкурировать не только с порядком дискредитировавшими себя на тот момент аналогичными решениями от Philips Electronics, но и с ВЧ-блоками классической компоновки. Результатом этого оказалось изменение процентного соотношения тюнеров с ВЧ-блоками от Xceive, попадающих к нам в лабораторию, по сравнению с остальными. Уже четвёртый раз они составляют 75% (!) от всех устройств, участвующих в наших тестах.

Сегодняшнее тестирование интересно и противостоянием двух наиболее функциональных PCI-тюнеров из представленных на отечественном рынке, выпускаемых заклятыми друзьями-конкурентами — компаниями InfoNetwork Ltd. (владелец торговой марки Beholder) и GOTVIEW. Полный список участников выглядит следующим образом.

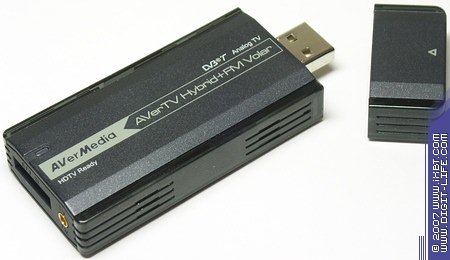

AVerTV Hybrid+FM Volar представляет собой компактный гибридный TV- и FM-тюнер с интерфейсом USB 2.0. Полупроводниковый ВЧ-блок Xceive XC3018, 10-битный АЦП Conexant CX25843, COFDM демодулятор Intel CE 6355 и USB 2.0 контроллер Cypress CY7C68013A.

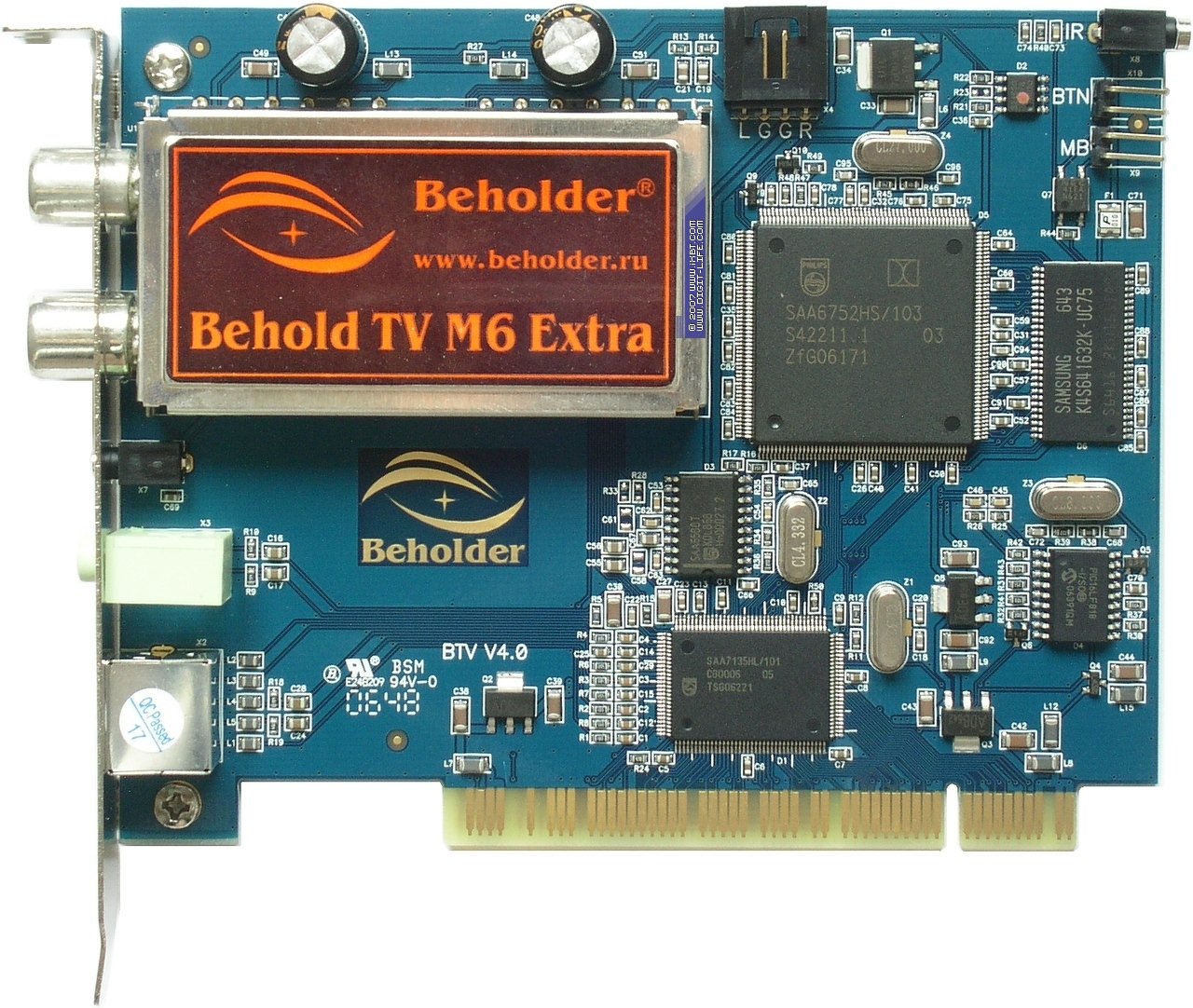

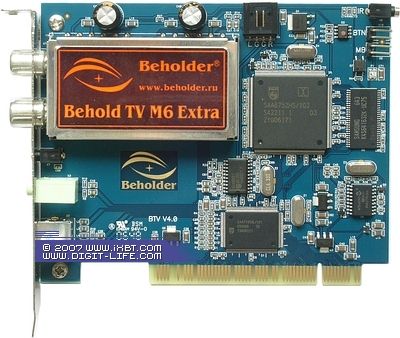

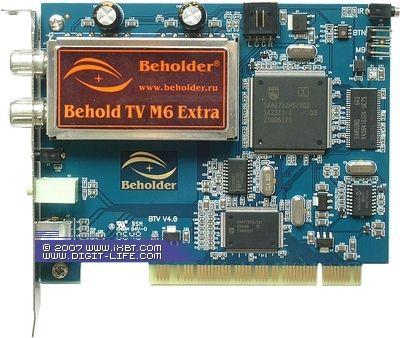

Behold TV M6 Extra — PCI-тюнер с поддержкой аппаратного сжатия, полностью построенный на элементной базе от Philips. Селектор FM1216ME/I H-5 (Mk5), АЦП SAA7135HL и MPEG1/2-энкодер SAA6752HS/103.

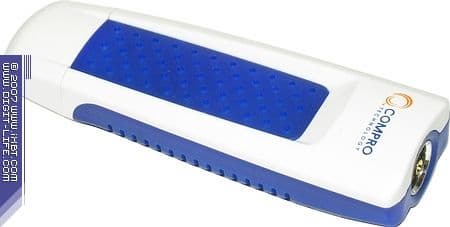

Compro VideoMate U890 относится к малогабаритным аналоговым USB 2.0 тюнерам. Полупроводниковый селектор Xceive XC2028, АЦП/USB 2.0-контроллер Trident TV Master TM5600.

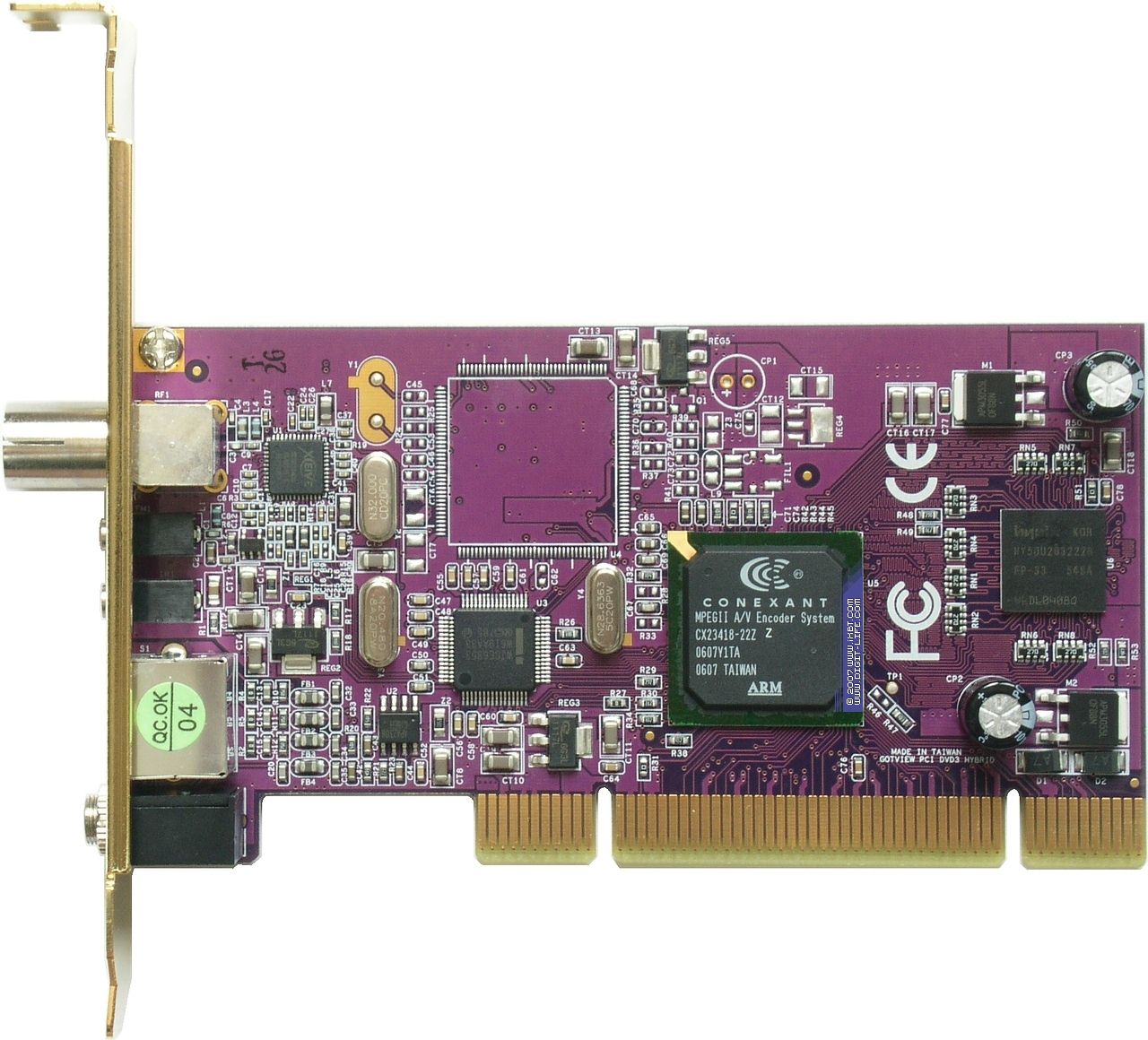

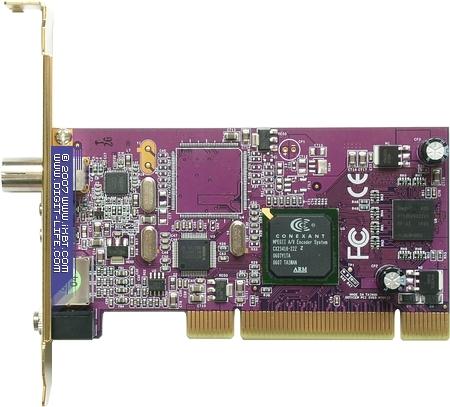

Гибридный TV- и FM-тюнер GOTVIEW PCI DVD3 Hybrid в настоящее время является единственным на российском рынке устройством этого класса с поддержкой аппаратного сжатия в MPEG1/2. Полупроводниковый селектор Xceive XC3028, АЦП+MPEG1/2-энкодер Conexant CX23418, COFDM демодулятор Intel CE 6353.

По традиции, настоятельно рекомендуем ознакомиться с предыдущими материалами цикла, посвященными как непосредственно тестированию TV-тюнеров, так и изучению влияния частот системной шины и памяти, а также качества установленного блока питания.

Теоретическое обоснование работы программы Line_View и описание методики тестирования можно найти в материале «Исследование чувствительности компьютерных TV-тюнеров с интерфейсом PCI».

Используемую при тестировании версию Line_View можно скачать отсюда.

Конфигурация тестовых компьютеров

  • Процессор AMD Athlon 64 X2 4600+
  • Системная плата ASUS A8R32-MVP Deluxe (ATI CrossFire Xpress 3200)
  • Оперативная память 2 ГБ Samsung
  • Видеокарта HIS ATI RADEON X1900XT
  • Звуковая карта Creative Sound Blaster Audigy 2ZS
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • Жесткий диск 120 ГБ Maxtor Plus9-6Y120M0
  • DVD ReWriter BENQ DW1640
  • DVD ReWriter NEC ND-3500A
  • Блок питания Thermaltake Purepower 680APD (W0049 rev. 2, 680 W)
  • Операционная система Windows XP Professional (SP2) ENG

Информацию о возможном влиянии параметров тестовой системы можно обнаружить в материале «Зависимость работы компьютерных TV-тюнеров с интерфейсом PCI от системных параметров».

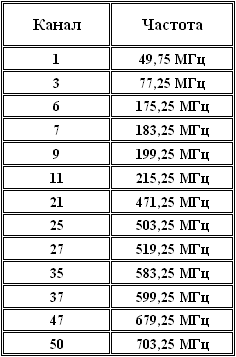

Список эфирных каналов, теоретически способных влиять на результаты измерений



Результаты

В связи с тем, что используемый генератор выдает сигнал в спецдиапазонах метровых каналов 73 — 82 и S-01 — S-18 отдельно, эти диапазоны представлены отдельными графиками. Вследствие этого, результаты не являются полноценной амплитудно-частотной характеристикой. Впрочем, желающие могут построить ее сами на основании представленных далее данных.

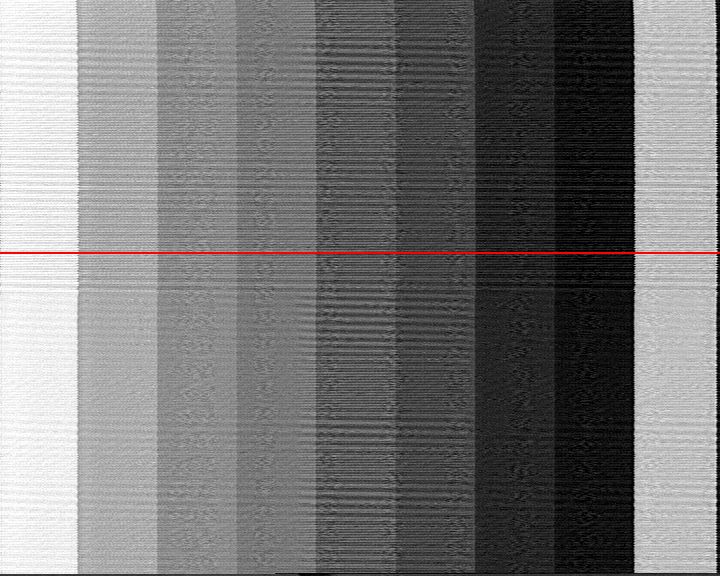

Традиционно приведем несколько изображений, полученных с разными значениями отношения сигнал-шум (ОСШ) при используемой методике. Начнем с 35 дБ, как минимально допустимого для относительно комфортного просмотра.

SNR = 35



SNR = 32



SNR = 30



SNR = 20



SNR = 17



Начинаем тестирование с уровня сигнала 73-75 дБ (мкВ).









Все участники демонстрируют приемлемые значения ОСШ, однако USB 2.0-тюнеры уступают своим PCI-коллегам до 5-6 дБ. Отметим лидерство GOTVIEW PCI DVD3 Hybrid, несмотря на полупроводниковый приёмник, обогнавшего Behold TV M6 Extra — единственный в тесте тюнер, оснащённый классическим ВЧ-блоком последнего поколения.

Отсутствие на графике Behold TV M6 Extra значений на последних каналах дециметрового диапазона обусловлено неустойчивой работой ВЧ-блоков от Philips и некоторых других производителей в этих условиях. На приёмниках от Xceive этот эффект проявляется крайне редко.

Ослабляем сигнал на 20 дБ при помощи переходника-аттенюатора соответствующего номинала.

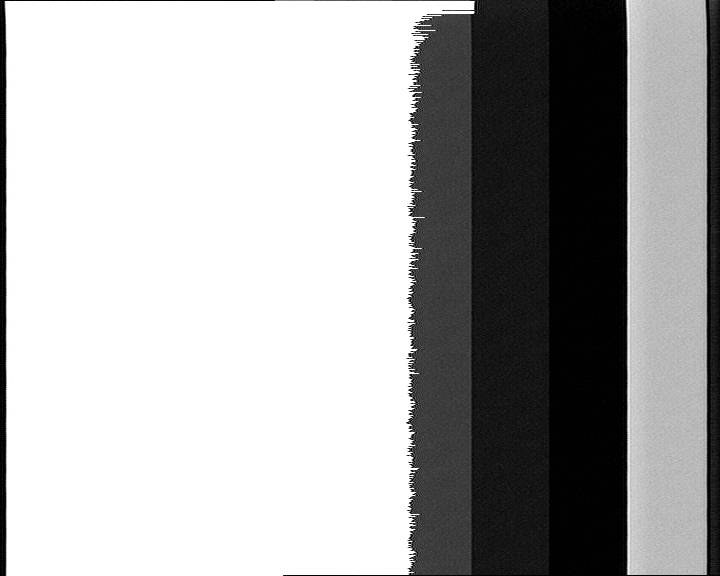

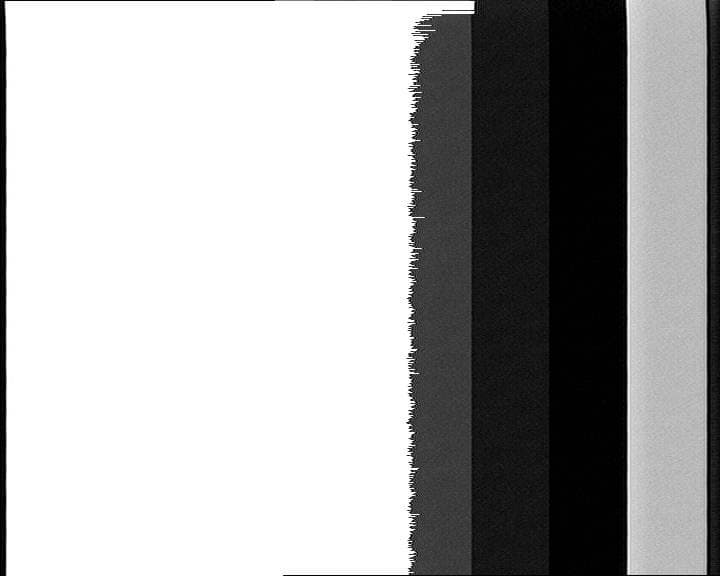

Как говорил персонаж одного кинофильма, ситуация перестаёт быть томной. Как ни странно, обладателем самого ровного графика в метровом диапазоне становится Compro VideoMate U890. Худшие по сравнению с остальными участниками результаты Behold TV M6 Extra на этих частотах (вплоть до несовместимых с комфортным просмотром провалов на 182,25 МГц, 199,25 МГц и 196,25 МГц) в очередной раз подтверждают отсутствие прямой зависимости между компоновкой используемого ВЧ-блока и реальной работой конкретного устройства. Лучшие абсолютные показатели опять принадлежат GOTVIEW PCI DVD3 Hybrid, сохранившему однозначное лидерство и в дециметровом диапазоне с очень хорошими абсолютными значениями (разрыв между ним и остальными участниками составляет от 3 до 7 дБ). Второе место принадлежит тюнеру от AVerMedia, третье делят Behold TV M6 Extra и Compro VideoMate U890. Несмотря на то, что лучшие результаты в этой паре принадлежат M6 Extra, тюнер опять не смог удержаться от резкого снижения ОСШ, в этот раз на 727,25 МГц. Кроме того, эта модель напомнила о вероятности возникновения на любом устройстве с АЦП от Philips эффекта «вертикальных полос», никоим образом не способствующего увеличению ОСШ.

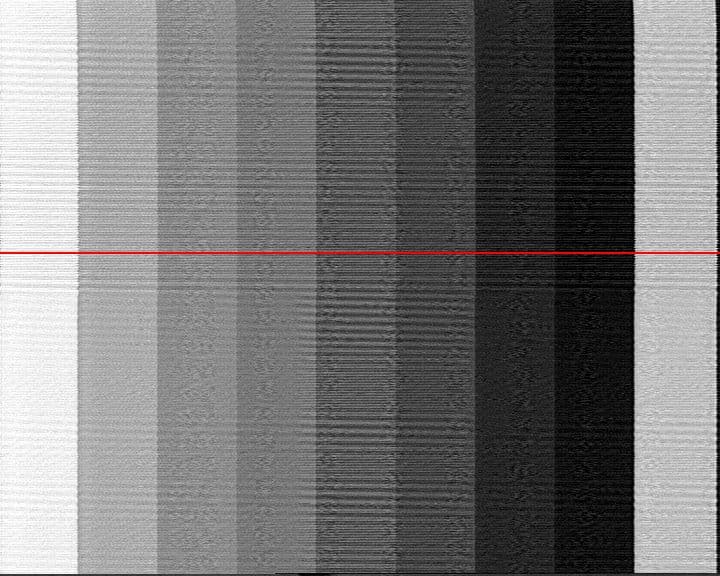

К счастью, проявился он всего лишь на одном канале (199,25 МГц), избавив тем самым тюнер от судьбы некоторых предыдущих моделей компании.

Выводы

Лучшим по итогам этого теста становится GOTVIEW PCI DVD3 Hybrid, ещё раз подтвердив способность современных полупроводниковых ВЧ-блоков обеспечивать отличное качество приёма при соблюдении определённых требований к обвязке. Впрочем, несмотря на некоторые шероховатости, особенно ярко проявившиеся у Behold TV M6 Extra, работу остальных участников теста также следует признать удовлетворительной.

Согласно устоявшейся традиции, приведём список выводов и рекомендаций:

  • Современные полупроводниковые ВЧ-блоки способны обеспечить качество работы, как минимум, сравнимое с классическими приёмниками
  • Хорошие условия приема являются немаловажным условием при покупке компьютерного TV-тюнера
  • Вероятность столкнуться со «слабым местом» того или иного тюнера невелика, учитывая достаточно слабую насыщенность нашего эфира, тем не менее, при покупке тюнера, лучше это учитывать
  • Дизайн платы и используемые компоненты обвязки могут оказать влияние на прием сигнала
  • Тюнеры на базе АЦП от Philips значительно более склонны к эффекту «вертикальных полос» по сравнению с решениями от других производителей
  • Аппаратные средства борьбы с шумом, реализованные в некоторых микросхемах, могут существенно влиять на ОСШ
  • При наличии нестандартного антенного разъёма используемый переходник способен оказать влияние на качество приёма
  • Параметры селектора не ограничиваются ОСШ на каждом канале в зависимости от силы сигнала
  • В случае наличия каналов, на которых наблюдаются проблемы с качеством изображения, можно попробовать изменить частоту памяти или системной шины
  • Качественный блок питания является одним из параметров, от которых зависит работа TV-тюнера
  • Чем выше ОСШ, тем лучше качество при кодировании в MPEG1/2/4 и другие форматы, использующие сжатие с потерями


Автор выражает благодарность
разработчикам программы Line_View
Андрею Глазунову aka Drakon Rider и
Дмитрию Лавренову aka MIDIMaker
