Leadtek WinFast DTV Dongle H


просто ещё один компактный гибридный TV- и FM-тюнер с интерфейсом USB



«Большому кораблю — большой якорь».
Неизвестный автор

Постепенное вытеснение ВЧ-блоков классической («баночной») компоновки полупроводниковыми аналогами в виде одной-двух микросхем в первую очередь повлияло на размеры конечных устройств. TV-тюнеры с интерфейсом PCI были ограничены размером интерфейсного разъёма, поэтому на них нововведение повлияло лишь опосредованно, а вот для моделей, предназначенных в партнёры USB, наступила эпоха резкого «похудания», к настоящему времени практически полностью вытеснившая с рынка устройства крупнее зажигалки.

В своё время мы уже рассматривали WinFast DTV Dongle, первую компактную модель производства тайваньской компании Leadtek Research Inc. Слабая на тот момент распространённость на российской территории цифрового вещания в формате DVB-T и отсутствие у тюнера поддержки вещания аналогового помешали WinFast DTV Dongle занять хоть какую-то нишу. Исправить положение призван герой этой статьи, гибридный TV- и FM-тюнер с добавленным к названию индексом «H».

Комплект поставки

Коробка оформлена в актуальном сейчас для компании стиле, знакомом нам по WinFast ExDTV2300H и WinFast PalmTop DTV200 H. Снежно-белый фон с графическими элементами других цветов (вторым цветом выступает ярко-зелёный) оставляет положительное впечатление, которому также способствует прозрачная вставка, демонстрирующая сам тюнер. Пояснительные надписи полностью локализованы.

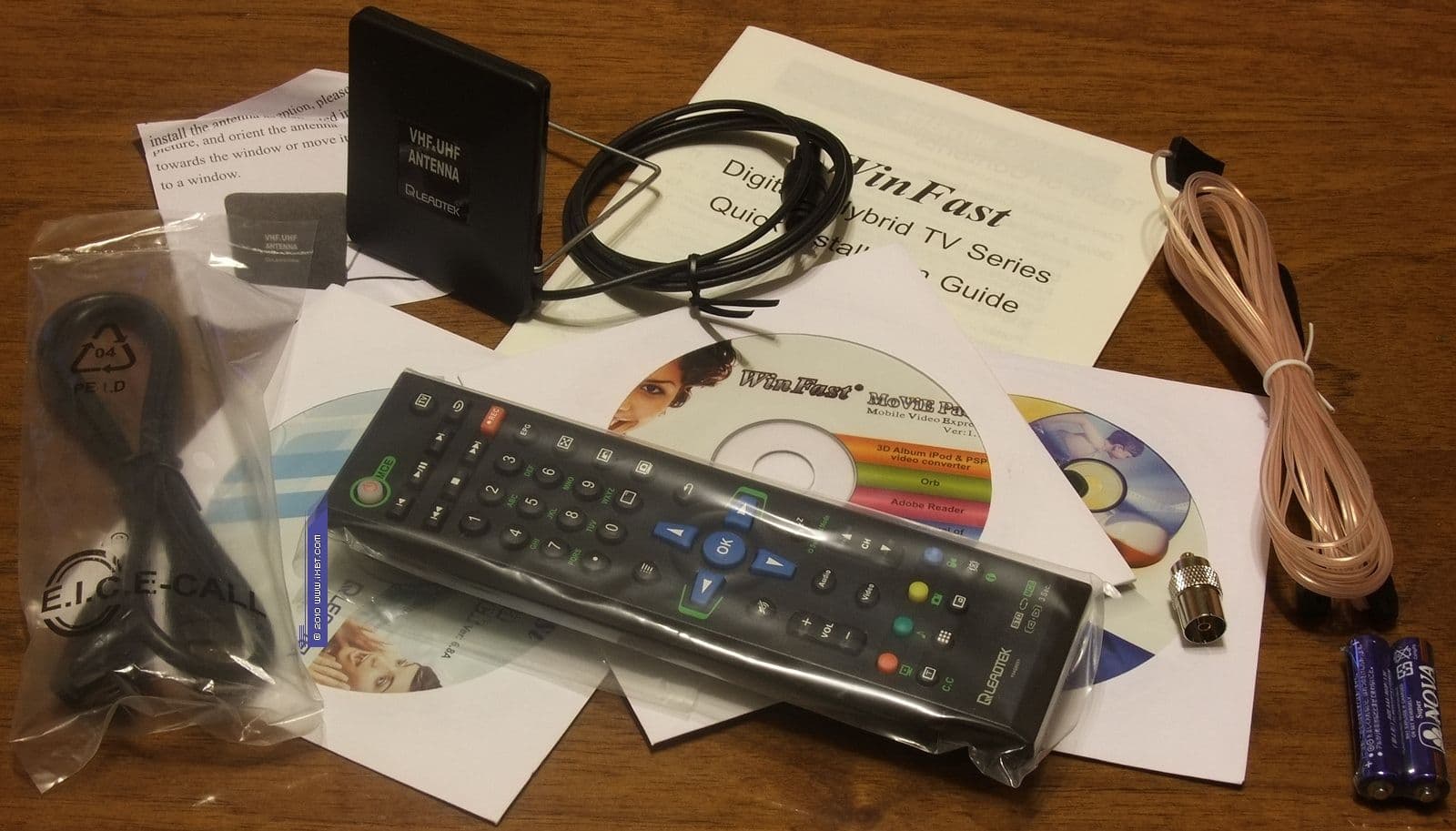

Комплект поставки включает:

  • тюнер;
  • пульт ДУ;
  • интерфейсный удлинительный кабель;
  • FM-антенну;
  • DVB-T-антенну оригинальной конструкции;
  • переходник для подключения антенны с разъёмом IEC;
  • руководство по установке тюнера;
  • 3 CD с драйверами и программным обеспечением.

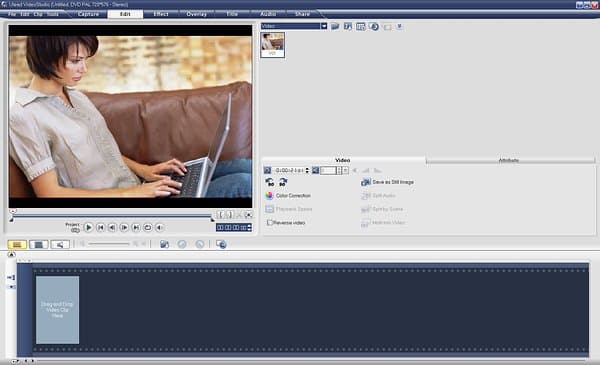

Дополнительное ПО представлено программой Ulead VideoStudio 11 SE DVD для захвата и редактирования видео, разработанной Corel Corporation,

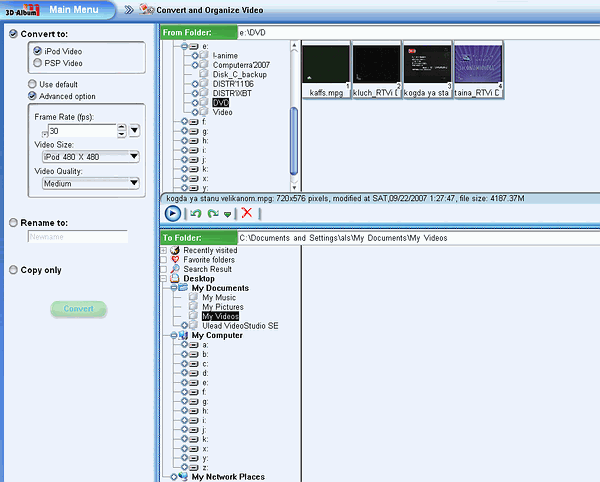

и пакетом WinFast MoViE Pack, включающим в себя 3D-Album, созданный компанией Micro Research Institute, и конвертер видео для iPod и Sony PSP.

Серийные номера программ находятся на конвертах с дисками.

Конструкция и спецификации

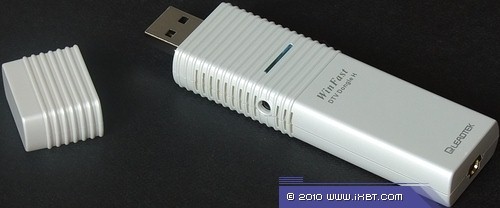

WinFast DTV Dongle H упакован в тот же корпус, что и его цифровой предшественник. Изменился только цвет: параллелепипед с насечками в части, близкой к интерфейсному разъёму, и на закрывающей этот самый разъём крышке стал из серого перламутровым. На корпусе выделяются полоска синего светодиодного индикатора и круглый «глазок» ИК-датчика, обеспечивающего работу с пультом ДУ. Второго датчика с противоположной стороны конструкция не предусматривает, это следует учитывать при расположении тюнера. WinFast DTV Dongle H выделяется среди своих одноклассников габаритами, большинство моделей в этом сегменте более компактны.

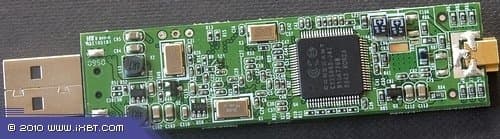

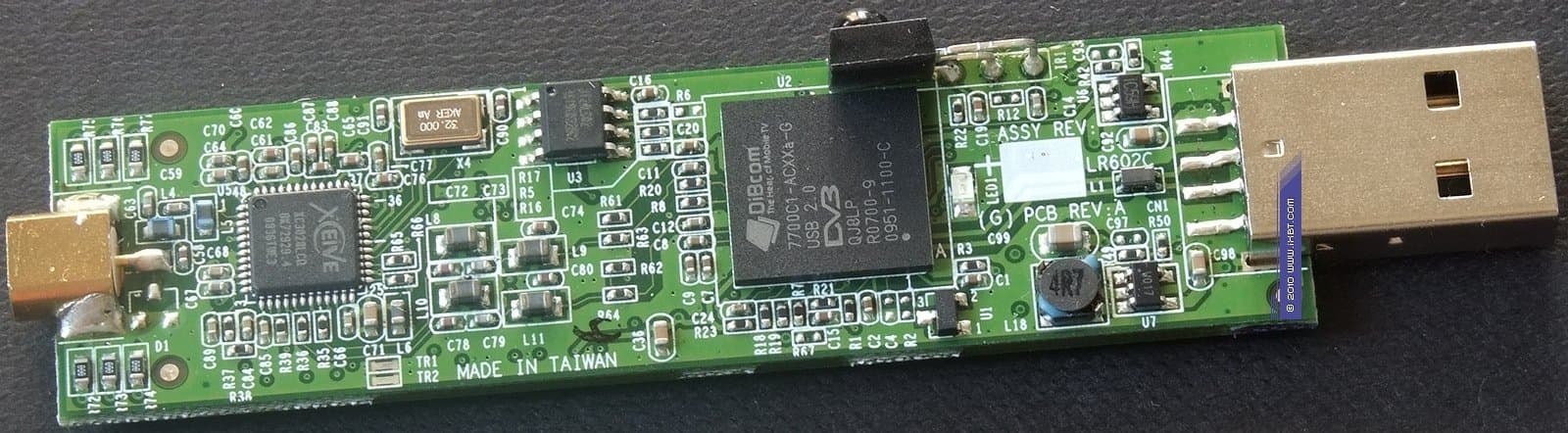

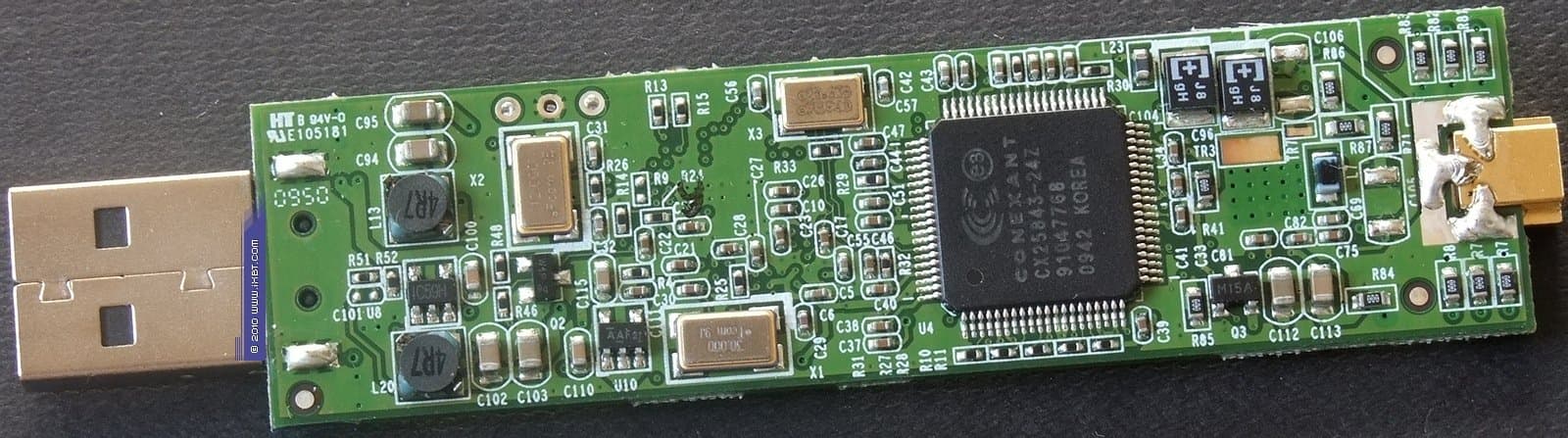

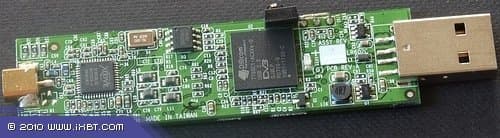

Поддержка аналогового вещания привела к полной замене основных микросхем.

Приём сигнала обеспечивает гибридный полупроводниковый ВЧ-блок XC3028LCQ компании Xceive Inc., декодированием занимается 10-битный CX25843-24Z производства Conexant Systems, Inc., контроллер USB 2.0 и необходимый для работы с DVB-T демодулятор COFDM (Coded Orthogonal Frequency Division Multiplexing) совмещены в чипе DIB7700, разработанном французской компанией DiBcom (отличается низким энергопотреблением, 300 мВт по данным производителя).

Интересно, что аппаратная часть тюнера полностью совпадает с таковой у Gigabyte GT-U8000, вплоть до одинакового подключения антенны через переходник, несмотря на достаточность габаритов обеих моделей для размещения полноценного IEC-разъёма, и одинакового отсутствия разъёмов для подключения внешних источников, лишающего тюнер функции низкочастотного видеозахвата.

Возможности WinFast DTV Dongle H:

  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • полная поддержка антенного и кабельного диапазонов;
  • декодирование стереозвука стандартов EIAJ/NICAM/A2/FM;
  • поддержка цифрового вещания в формате DVB-T (MPEG-2 и H.264) со звуком AC3;
  • запись транспортного потока в цифровом режиме;
  • электронная программа передач (EPG);
  • FM-стерео;
  • поддержка сторонних кодеков при записи;
  • режим отложенного просмотра Time-Shifting;
  • многооконные режимы Picture-In-Picture (PIP), POP, PAP с одновременным просмотром двух каналов при передаче их на одной частоте (только в цифровом режиме);
  • многооконные режимы воспроизведения записанных файлов;
  • поддержка прямой записи на DVD/SVCD/VCD;
  • трансляция по сети;
  • планировщик записи;
  • поддержка Windows XP/Vista/7 (32- и 64-разрядных версий).

Конфигурация тестового компьютера

  • Процессор Intel Core i7-920
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Оперативная память 8 ГБ (4×2048 МБ DDR3 PC12800 Patriot)
  • Видеокарта NVIDIA GeForce GTX 480
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • Жесткий диск 500 ГБ Samsung (HD502IJ)
  • Жесткий диск 250 ГБ WDC (WD2500JS-40MVB1)
  • Жесткий диск 250 ГБ Hitachi (HDT722525DLA380)
  • DVD ReWriter ASUS DRW-24B1ST
  • DVD ReWriter Optiarc AD-7173A
  • Блок питания Tagan SuperRock TG880-U33II (880W)
  • Операционные системы Windows XP Professional (SP3) ENG и Windows 7 Ultimate x64 RUS

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49,75 МГц 79,5 дБ (мкВ) SECAM D/K
Первый 3 77,25 МГц 82,3 дБ (мкВ) SECAM D/K
RenTV 6 175,75 МГц 68,0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183,25 МГц 85,4 дБ (мкВ) SECAM D/K
РТР 9 199,25 МГц 87,2 дБ (мкВ) SECAM D/K
Домашний 11 215,25 МГц 56,5 дБ (мкВ) SECAM D/K
НТВ 21 471,25 МГц 59,5 дБ (мкВ) SECAM D/K
5 канал 23 487,25 МГц 62,5 дБ (мкВ) SECAM D/K
Культура 25 503,25 МГц 76,7 дБ (мкВ) SECAM D/K
ДТВ 27 519,25 МГц 66,2 дБ (мкВ) SECAM D/K
МузТВ 35 583,25 МГц 63,2 дБ (мкВ) SECAM D/K
ТВ3 37 599,25 МГц 62,2 дБ (мкВ) SECAM D/K
ТВЦ 47 679,25 МГц 59,2 дБ (мкВ) SECAM D/K
Спорт 50 703,25 МГц 63,0 дБ (мкВ) SECAM D/K

Настройка

При тестировании использовались драйвер 1.1.1.9 и программа WinFast PVR 2 версии 2.0.3.33, включающая в себя WinFast FM версии 1.0.0.19.

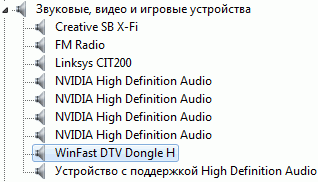

После установки в разделе Звуковые, видео и игровые устройства диспетчера устройств появляется запись WinFast DTV Dongle HT,

а в системном трее — иконка программы WinFast Wizard, отвечающей за работу планировщика и пульта ДУ.

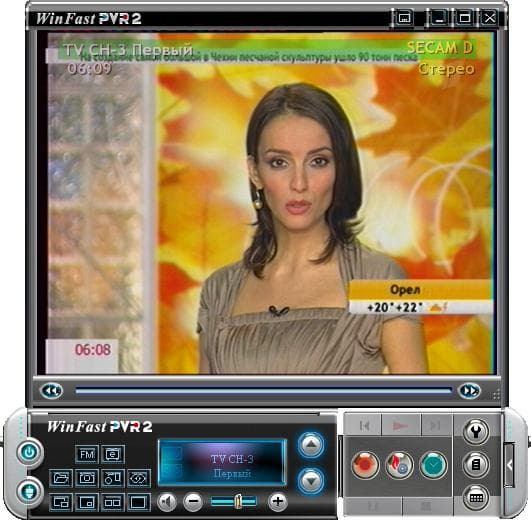

Программа WinFast PVR 2 удачно совмещает приятно выглядящий интерфейс (предусмотрены три разных варианта оформления) с хорошей эргономикой. Этому способствуют подбор сочетаний используемых цветов, анимированные кнопки оптимального размера, наличие специальной кнопки для отключения рамки видеоокна (frameless mode), всплывающей панели в полноэкранном режиме и т. д. Несмотря на отсутствие некоторых тонких настроек, традиционно востребованных опытными российскими пользователями, работа с программой оставляет приятное впечатление.

Локализация интерфейса проведена грамотно, но, увы, не без огрехов — в частности, достаточно давно наблюдается проблема с кодировкой некоторых символов в списке стран. Программа по умолчанию запускается в цифровом режиме, что может создать определённые неудобства в случае отсутствия такового. Переключить режим можно кнопкой на панели управления или посредством меню по правой кнопке мыши.

Хочется пожелать производителю не оставить без внимания просьбу об изменении приоритета с цифрового на аналоговый хотя бы для региона с малым распространением DVB-T, которым является Российская Федерация.

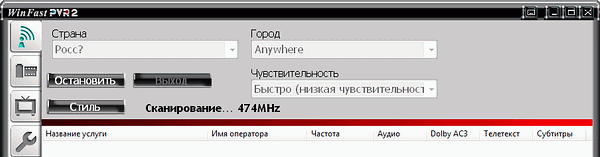

В списке стран для сканирования цифровых каналов наличествует Россия.

Возможен ручной выбор полосы пропускания, одного из трех режимов чувствительности и кодировки.

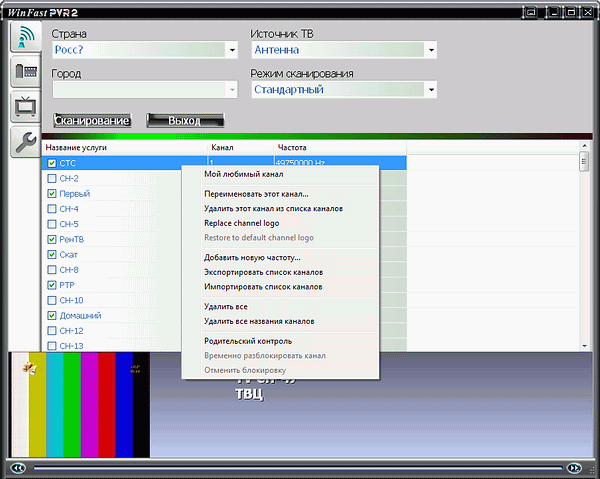

Программа поддерживает отображение логотипа канала, добавление частоты, а также экспорт/импорт пользовательских списков.

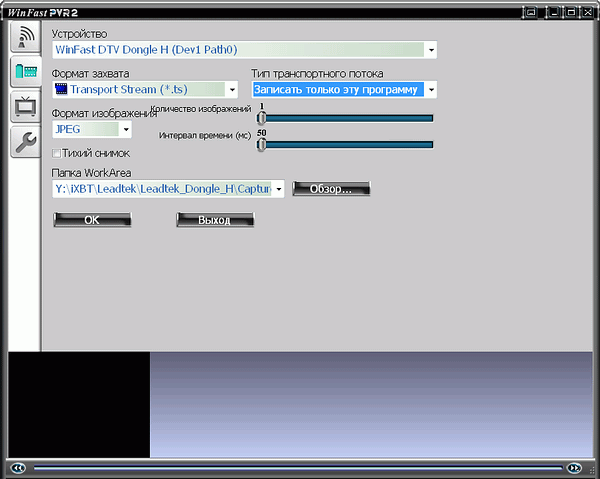

Возможна запись как программного потока (Program Stream), так и содержащего дополнительную информацию транспортного (Transport Stream) с выбором захвата всех пакетов или только одной программы.

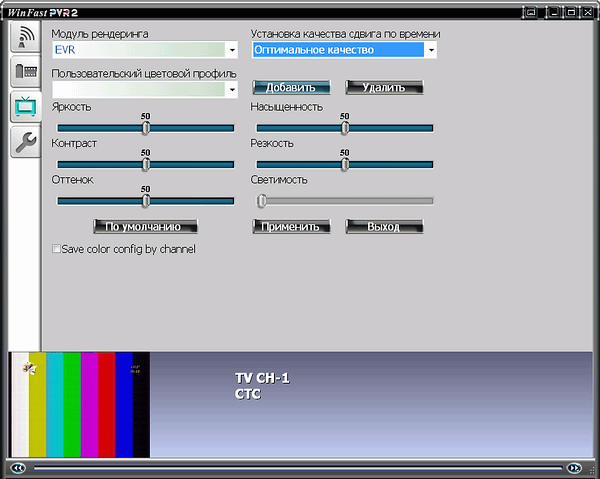

Настройки изображения представлены выбором видеорендерера, включением/отключением аппаратного ускорения и управлением яркостью, контрастностью, насыщенностью и оттенком.

Для программного декодирования используется кодек ArcSoft с поддержкой H.264, поэтому место выбора стороннего декодера, доступного в предыдущих версиях WinFast PVR 2, заняла настройка акустической системы.

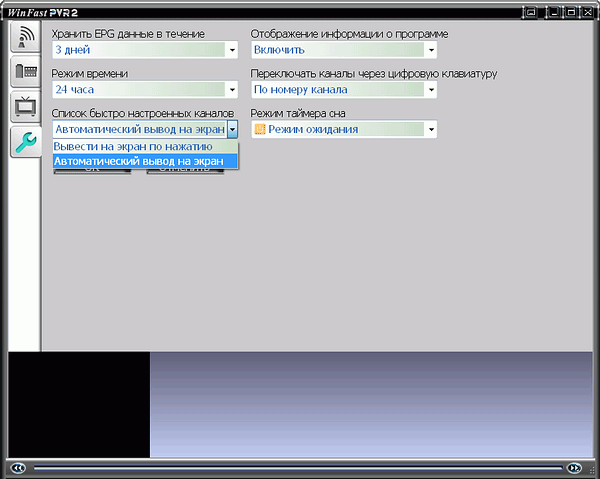

Последний раздел содержит настройки EPG, времени (12/24-часовой режим), включения/отключения OSD, режима переключения каналов (по номеру канала, по номеру в списке), вывода списка каналов (автоматически или вручную) и опций таймера сна (выключение компьютера/перевод в ждущий режим).

Кроме поиска аналоговых каналов по списку с выбором антенного/кабельного диапазона и по частоте (адаптированное сканирование), поддерживаются экспорт/импорт списка, ручной ввод частоты, список избранных и блокировка нежелательных для просмотра каналов паролем (родительский контроль).

Несмотря на отсутствие в явном виде установки системы цветности и стандарта звука для каждого канала, эта настройка возможна при помощи нажатий кнопок H и A на клавиатуре (меню настроек для этого открывать не обязательно) с последующим сохранением результата.

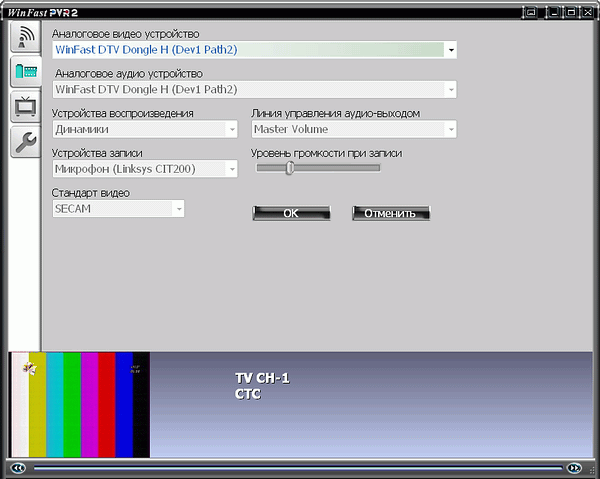

В разделе звуковых опций предусмотрен раздельный выбор устройств для воспроизведения и для записи, что позволяет избежать проблем с современными интегрированными аудиокодеками. Однако для WinFast DTV Dongle H эти настройки недоступны.

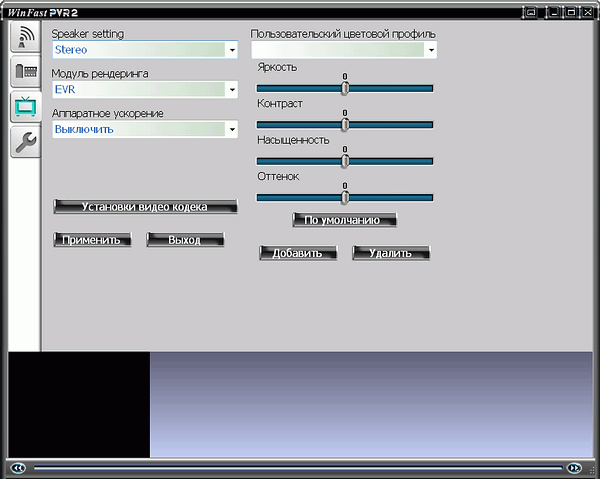

Вкладка видеонастроек предоставляет доступ к стандартным регулировкам яркости, цветности, насыщенности, контраста и чёткости (в последних версиях появилось сохранение параметров для каждого канала индивидуально) с возможностью создания собственных профилей. Здесь же находятся выбор видеорендера и предустановленных параметров MPEG2-потока при работе функции отложенного просмотра (переведённой как «сдвиг по времени») Time-Shifting, отличающихся разрешением (720×576, 640×288 и 384×288).

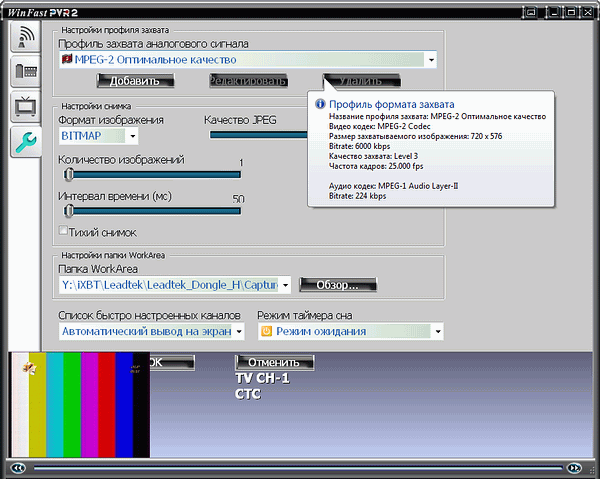

При программной записи в MPEG1/2 штатным кодеком доступна тонкая настройка параметров вплоть до выбора прогрессивного/чересстрочного режима и минимальных/максимальных значений при записи с переменным битрейтом.

Поддерживается запись сторонними кодеками, установленными в системе, с доступом к их дополнительным настройкам. Возможно создание пользовательских профилей.

Захват кадров (как одного, так и серии с настраиваемым интервалом и количеством) осуществляется в форматах BMP, JPEG, PNG и TIFF. Возможность предварительного просмотра захваченных кадров отсутствует. Опция «Список быстро настроенных каналов» заслуживает подробного описания. В отличие от производителей, реализующих быстрый доступ к списку каналов через контекстное меню, вызываемое по нажатию правой кнопки мыши, Leadtek использует другой подход — список становится доступен либо при наведении курсора на верхнюю часть панели WinFast PVR2, либо при нажатии левой кнопки мыши в том же месте.

Дополнительные возможности

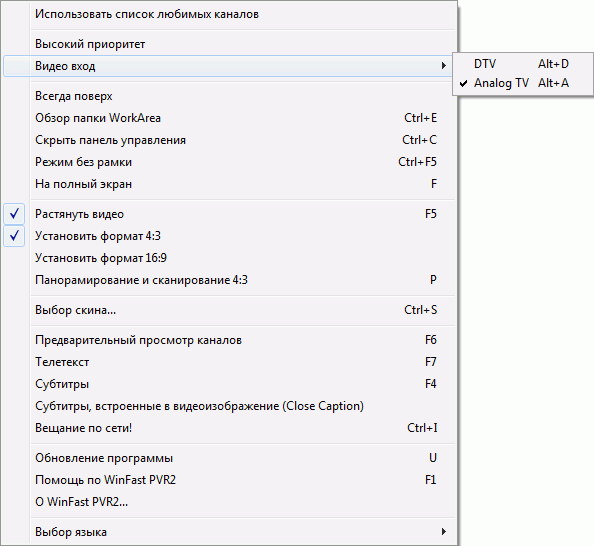

Посредством контекстного меню доступны такие опции, как установка высокого приоритета (позволяет решить возможные проблемы при использовании на слабых конфигурациях), масштабирование изображения (растяжение на полный экран, 4:3, 16:9, панорамирование и сканирование 4:3) и активация многоканального предварительного просмотра, при котором количество каналов в матрице регулируется в реальном времени изменением размеров видеоокна.

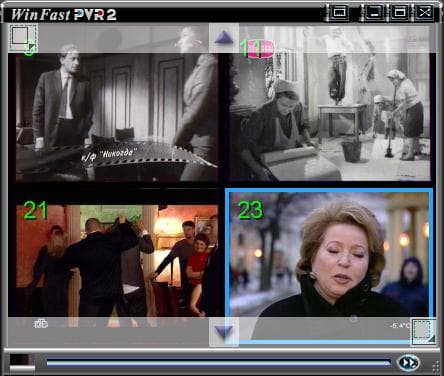

В цифровом режиме поддерживается просмотр второго канала в дополнение к основному при передаче его на той же частоте в трёх вариантах — внутри основного видеоокна PiP (Picture-in-Picture), в отдельном окне PoP (Picture-On-Picture) и в оригинальном режиме PaP (Picture-And-Picture), при котором окно делится на две половины, а общий ползунок управляет уровнем громкости в одном окне относительно второго.

В аналоговом режиме второй канал заменяется воспроизводимыми файлами.

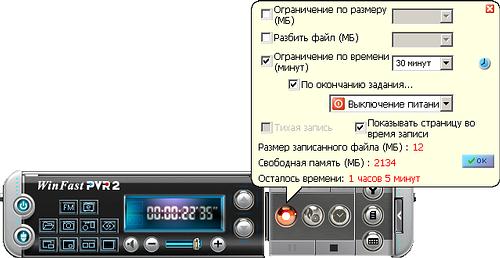

При нажатии правой кнопки мыши на иконке записи можно вызвать всплывающее окно с настройками ограничения по времени и по размеру. Здесь же можно задать выключение/переход в энергосберегающий режим после окончания записи.

При использовании отложенного просмотра для остановки воспроизведения служит отдельная кнопка на панели, не отключающая режим Time-Shifting полностью. Такой подход удобен тем, что страхует от случайного выхода из этого режима. Любопытной особенностью является возможность перемотки буферного файла на 1x, 2x, 4x, 8x, 16x, 32x.

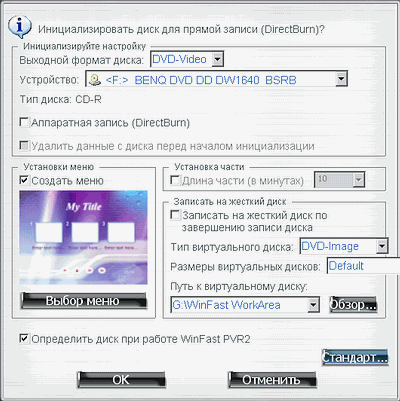

Программа поддерживает непосредственную запись на оптические носители с формированием полноценного меню либо создание образа диска (!).

При наличии нескольких тюнеров Leadtek вне зависимости от их типов поддерживается фирменная технология M.V.P. (Multiple Video Processing), суть которой заключается в том, что при повторном запуске приложения при работе с одним устройством запущенная копия начинает работать со вторым без какой-либо дополнительной настройки. При выходе из программы сохраняются параметры последней активной копии. В случае использования двух цифровых/гибридных тюнеров следует учитывать повышенную загрузку центрального процессора на программное декодирование.

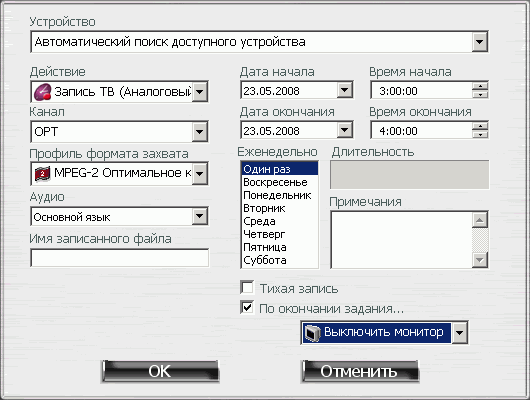

Планировщик поддерживает режим фоновой записи. После окончания запланированного задания возможны отключение компьютера и переход в ждущий режим.

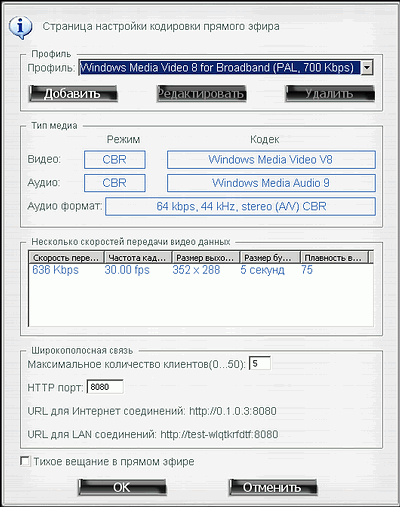

Реализовано вещание в сеть, ранее являвшееся уникальной особенностью альтернативных программ и штатного ПО на их базе.

Поддержка Windosw Vista и Windows 7 привела к появлению гаджета для боковой панели, дублирующего интерфейс программы.

Появился модуль автоматического обновления, позволяющий осуществлять эту операцию без утомительных манипуляций с сайтом производителя.

Качество

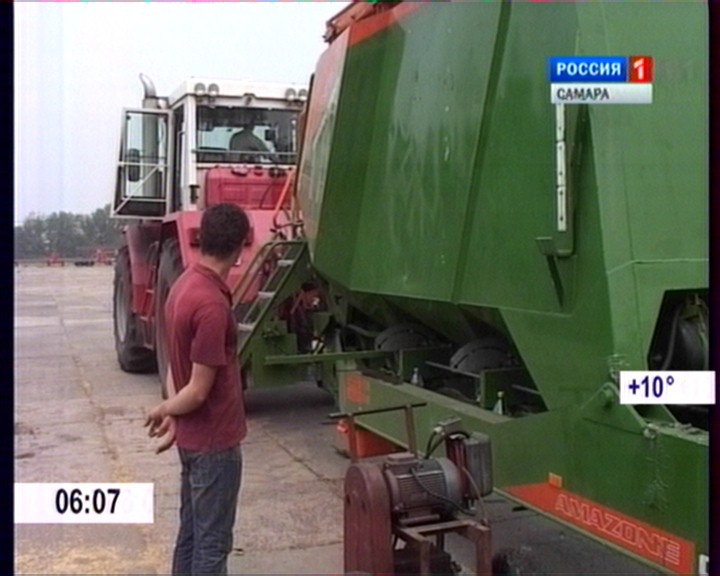

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

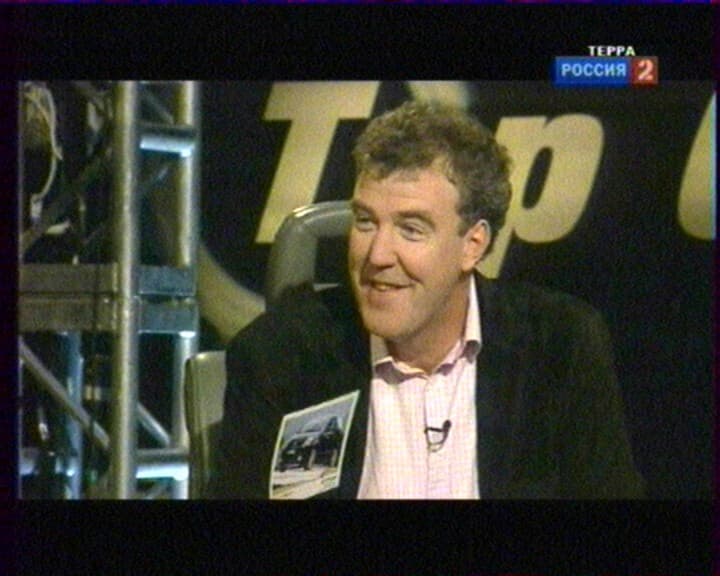

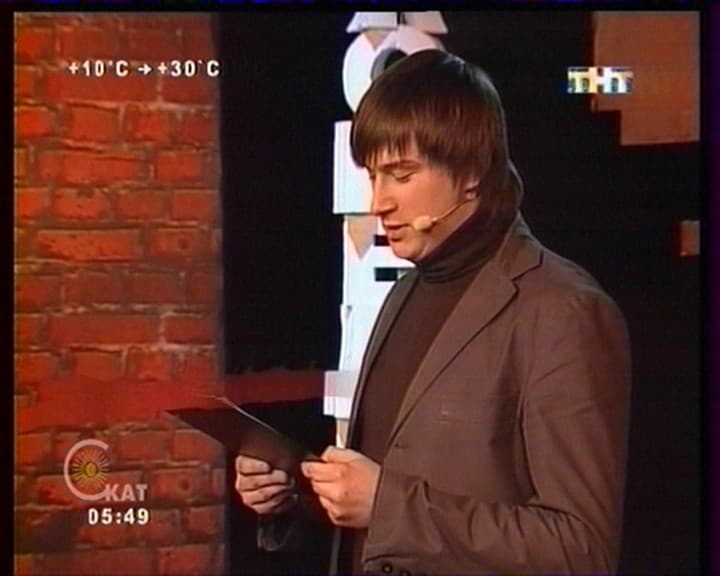

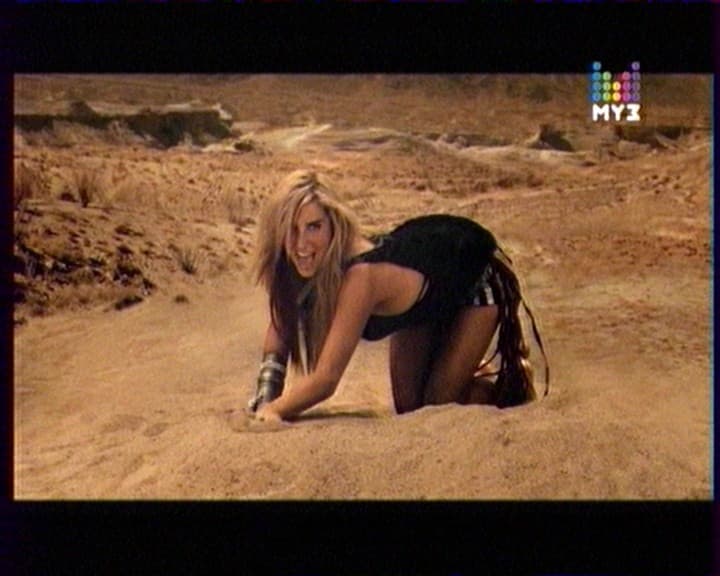

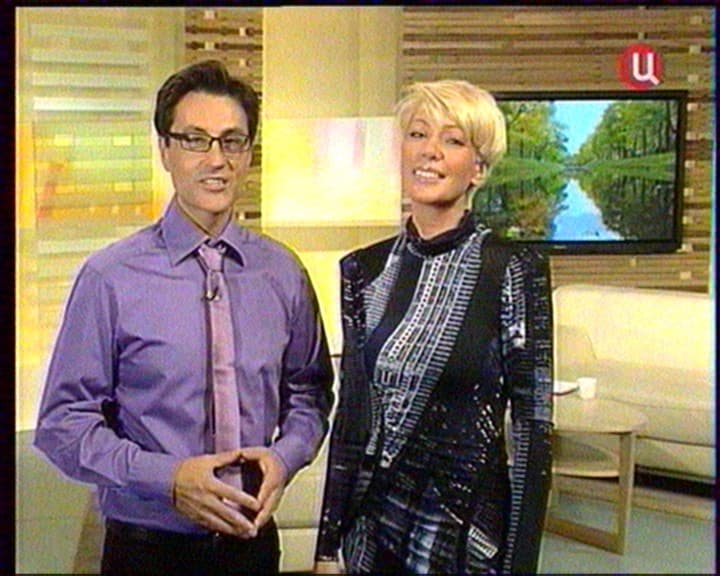

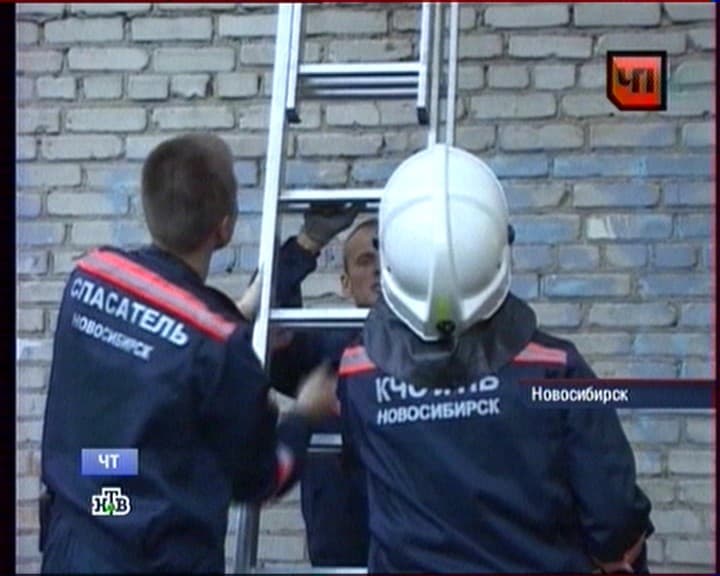

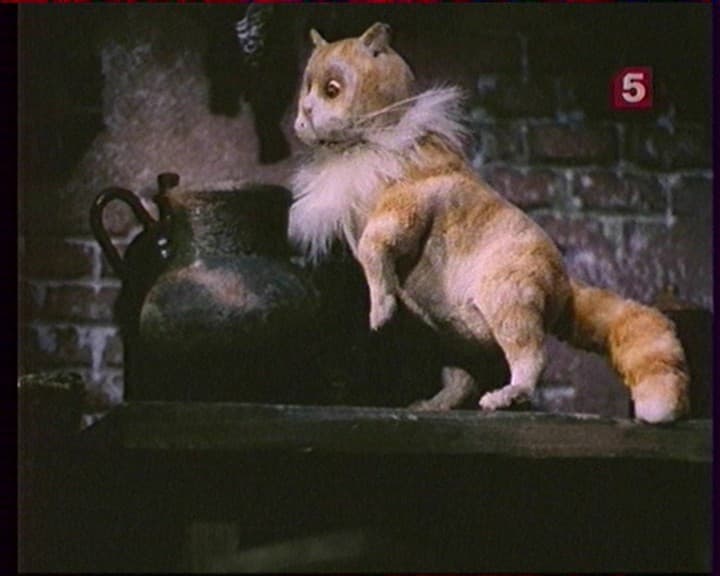

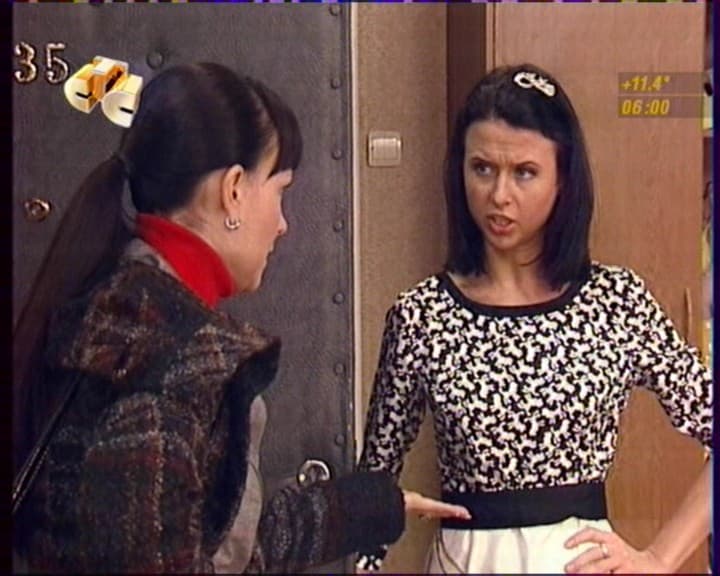

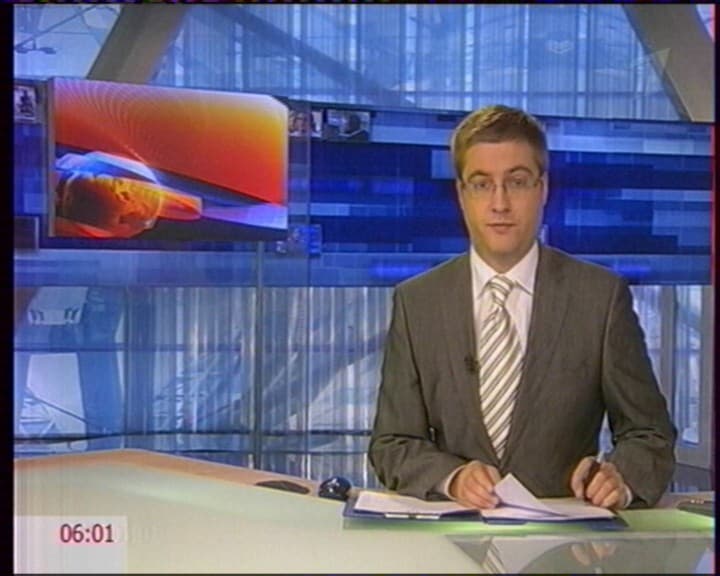

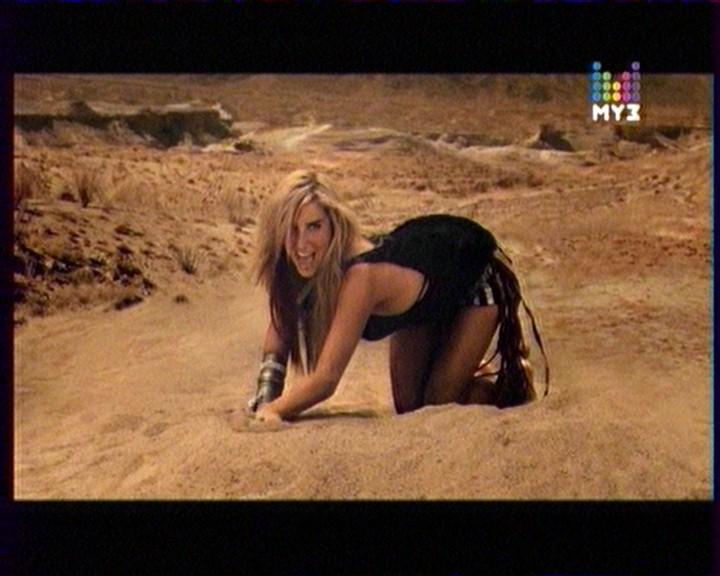

Что касается качества приёма аналоговых каналов, то по этому параметру WinFast DTV Dongle H заслуживает не более чем удовлетворительной оценки, на некоторых каналах наблюдался мелкодисперсный цветовой шум (т. н. «зернистость»). Более подробная оценка традиционно последует в очередном материале нашего сравнительного цикла.

Используемый метод деинтерлейсинга снижает чёткость, в остальном качество изображения является традиционно хорошим для тюнеров на базе АЦП последних серий.

К сожалению, какие-либо настройки шумоподавления в штатной программе отсутствуют. Зато устранено отсутствие масштабирования (overscan), компенсирующего краевые дефекты изображения во время записи/отложенного просмотра, наблюдавшееся в предыдущих версиях WinFast PVR 2 (при использовании EVR масштабирование не работает).

Автоматическое определение стандарта цветности в драйвере на момент написания обзора отсутствовало, и есть все основания полагать, что у WinFast DTV Dongle H оно так и не появится.

Следует отметить длительное время загрузки программы и переключения между режимами (до 30 секунд), в некоторых случаях это может доставить пользователю определённые неудобства.

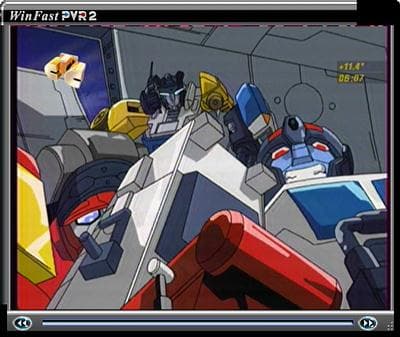

При работе под Windows Vista/Windows 7 во время тестирования несколько раз возникали проблемы с отрисовкой интерфейса.

К существенным недостаткам отнести эту особенность работы программы сложно, возникает она по большей части при активном манипулировании размерами окна, что больше характерно для тестового использования, а не для повседневной работы, но производителю имеет смысл обратить внимание на эту недоработку.

FM-тюнер

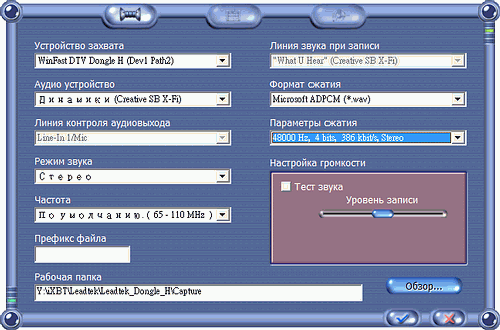

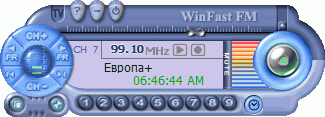

Для работы в FM-режиме предназначено отдельное приложение WinFast FM. Язык интерфейса программы зависит от региональных настроек операционной системы.

Результат автоматического поиска практически не потребовал корректировки, качество приёма в этом режиме также можно назвать хорошим.

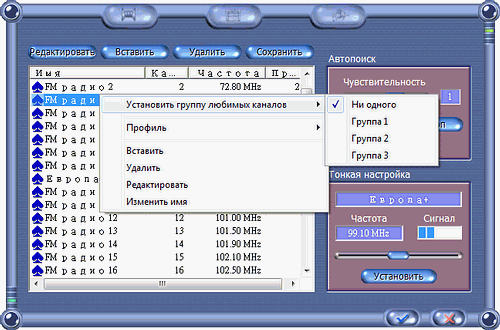

Программа поддерживает три пользовательских списка.

Кроме записи в MP3 с системным ограничением в 22 кГц и 56 Кбит/с (в Windows XP обходится заменой стандартного кодека Microsoft на полную версию Fraunhofer MPEG Layer-3 codec), поддерживаются форматы WMA (до 44 кГц, 128 Кбит/сек) и Microsoft ADPCM.

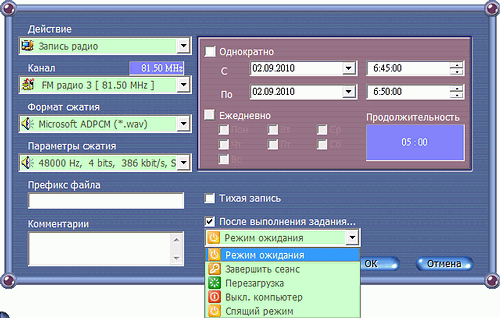

Отдельный планировщик WinFast FM также поддерживает отключение компьютера и переход в энергосберегающие режимы после выполнения задания.

Качество звука находится на хорошем уровне (скачать 20-секундный фрагмент, MP3, 471 КБ).

Пульт ДУ

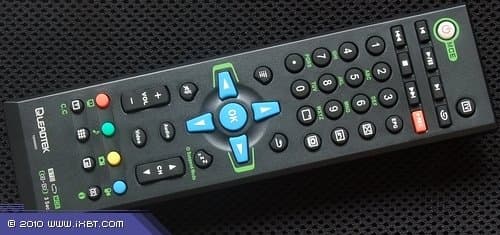

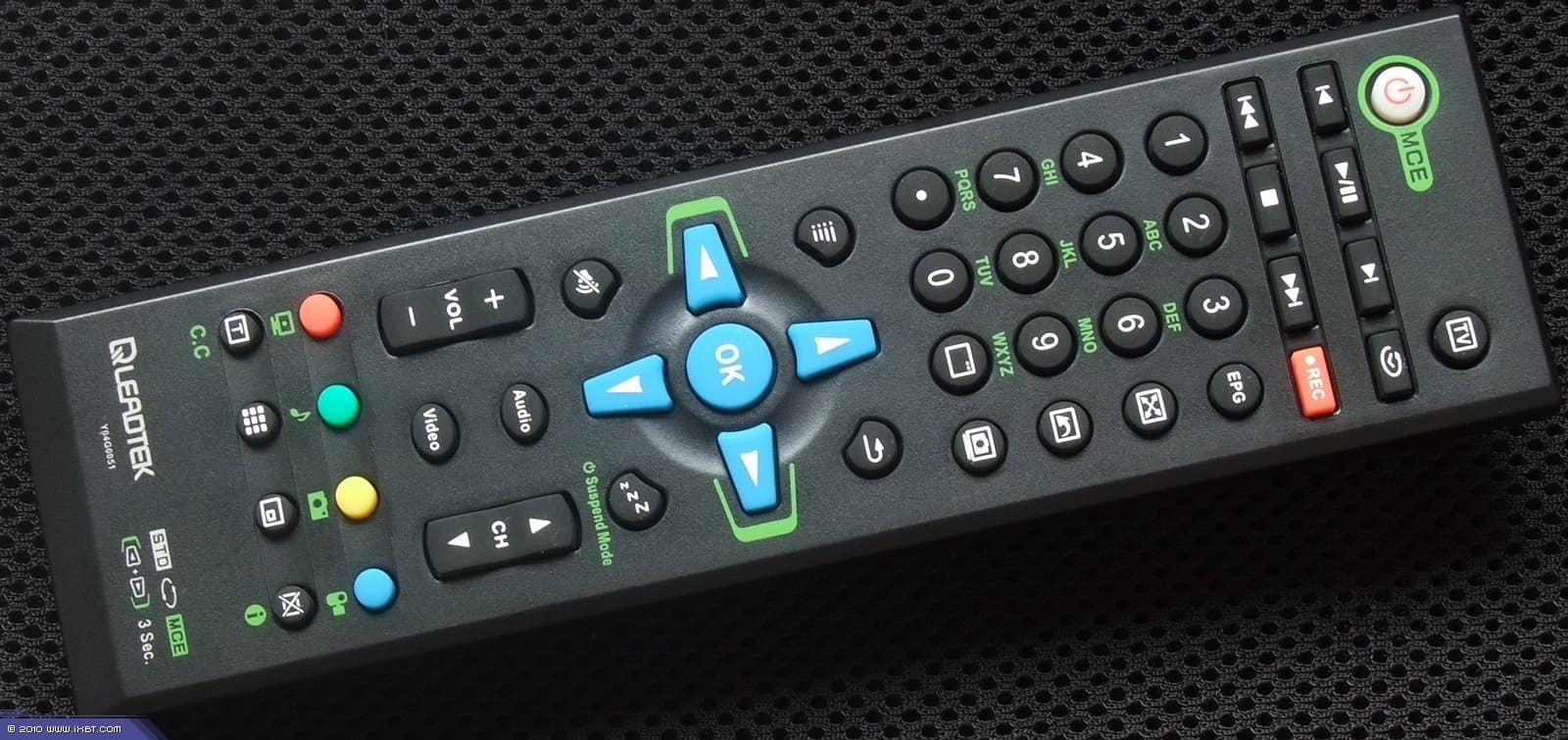

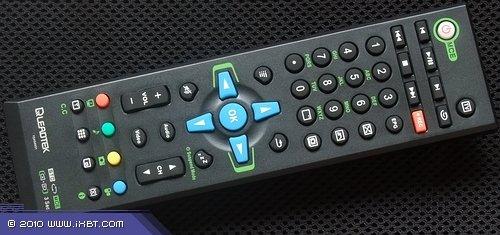

В настоящее время тюнеры Leadtek оснащаются 49-кнопочным пультом с поддержкой управления Windows Media Center.

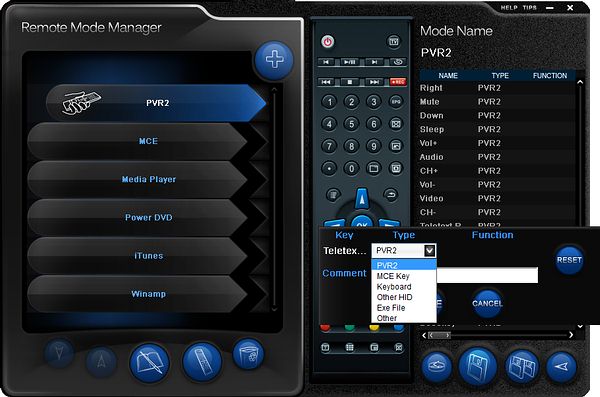

Последние версии штатного ПО преподнесли приятный сюрприз в виде мощного редактора профилей для работы ПДУ с любыми программами — Remote Mode Manager, представляющего собой, пожалуй, наиболее универсальное решение среди аналогов на момент тестирования.

Отметим оригинальную реализацию переключения между режимами управления штатным ПО, Windows Media Center и другими программами. Для этого используется одновременное нажатие и удержание в течение трех секунд левой и правой курсорных кнопок.

Выводы

Плюсы

  • хорошее качество изображения и звука;
  • поддержка всех существующих стандартов изображения и звука;
  • поддержка декодирования стереозвука;
  • режим отложенного просмотра Time-Shifting;
  • полная поддержка сторонних кодеков при записи;
  • индивидуальная настройка системы цветности и параметров изображения для каждого канала;
  • многоканальный предварительный просмотр;
  • многооконные режимы;
  • поддержка прямой записи на DVD/SVCD/VCD с возможностью создания образов;
  • технология M.V.P. при наличии ещё одного тюнера Leadtek;
  • оригинальный дизайн штатного ПО с поддержкой нескольких вариантов интерфейса;
  • возможность отключения компьютера после завершения записи;
  • поддержка Windows XP/Vista/7 (32- и 64-разрядных версий);
  • поддержка 32- и 64-разрядных версий Windows Vista/Windows 7 с гаджетом для боковой панели;
  • управление сторонними программами при помощи комплектного пульта ДУ;
  • наличие дополнительного ПО в комплекте поставки.

Минусы

  • повышенные требования к качеству аналогового сигнала;
  • отсутствие возможности подключения внешних источников;
  • задержки при запуске WinFast PVR 2 и при переключении режимов;
  • отсутствие шумоподавления в штатном ПО.

Технологическими изысками WinFast DTV Dongle H не отличается, представляя собой обычный компактный гибридный TV- и FM-тюнер. Тем не менее всё необходимое для превращения компьютера в телевизор/видеомагнитофон эта модель предоставляет на хорошем уровне, а учитывая роскошные возможности при использовании пульта ДУ и демократичную цену, устройство может найти своих покупателей среди тех, кто не испытывает необходимости в подключении внешних источников.

Средняя текущая цена (количество предложений) Leadtek WinFast DTV Dongle H в московской рознице: Н/Д(0)

Выражаем благодарность компании
«Leadtek Research Inc»
за предоставленный на тестирование тюнер.
