WinFast DTV Dongle — компактный USB 2.0 DVB-T тюнер в исполнении Leadtek Research


Там, где нет конкуренции, спится лучше, но живется хуже.
Неизвестный автор

Компьютерные TV-тюнеры, способные принимать передачи в цифровом формате DVB-T (Digital Video Broadcasting-Terrestrial), постепенно перестали восприниматься отечественным рынком исключительно в качестве экзотики. Распространение цифрового вещания уже привело производителей, выбравших сферой своих интересов исключительно российский рынок, к выпуску гибридных устройств, способных работать как с аналоговым, так и с цифровым сигналом. Однако при всех достоинствах GOTVIEW PCI DVD3 Hybrid покупку этой модели сложно признать оправданной с точки зрения владельцев других аналоговых тюнеров, желающих приобщиться к плодам технического прогресса. Выходом из этого положения может оказаться приобретение DVB-T тюнера с интерфейсом USB 2.0 в дополнение к установленному. Такие устройства уже имеются в арсенале многих производителей, но далеко не все из них добираются до прилавков наших магазинов.

Тайваньская компания Leadtek Research Inc., предоставившая свои DVB-T модели одной из последних, уже отличилась достаточно интересным гибридным WinFast DTV2000 H. Попробуем оценить потребительские качества цифровой USB 2.0 модели.

Особенности стандарта DVB-T и его перспективы в России описаны в обзоре Twinhan VisionDTV USB-Ter VP-7041.

Список наших материалов, посвящённых компактным DVB-T тюнерам с интерфейсом USB 2.0:

Комплект поставки

Коробка оформлена в традиционном для современной мультимедийной продукции этого производителя стиле. Используется чёрный цвет в сочетании с индивидуальными для каждой модели цветовыми вставками, в нашем случае синими. Интересно, что в отличие от изображений на коробках с продукцией других компаний, стремящихся всячески подчеркнуть миниатюрность находящихся внутри устройств, фото тюнера, напротив, создаёт впечатление монументальности.

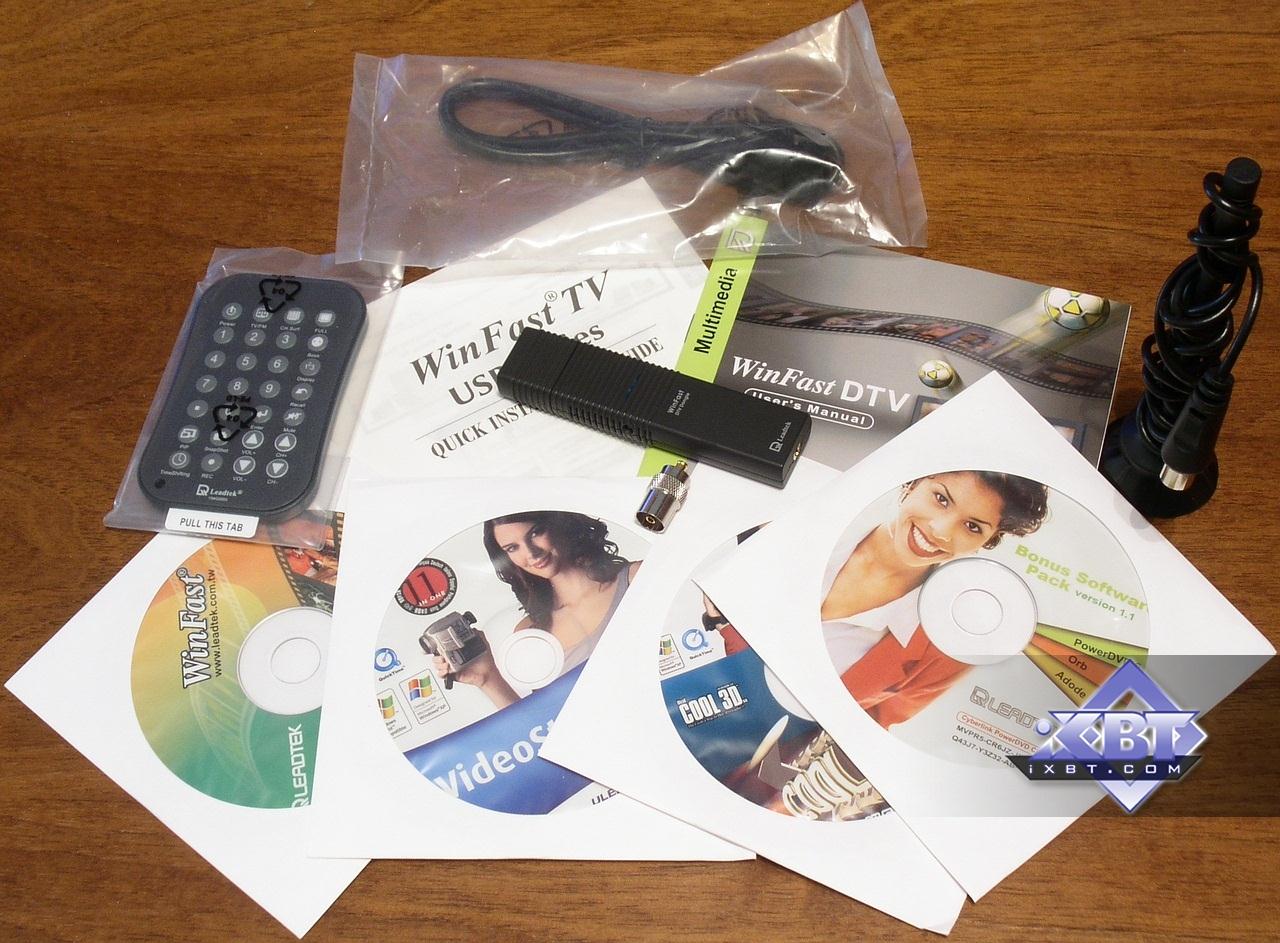

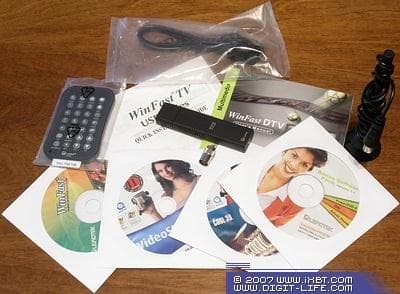

В комплект поставки входят:

  • Тюнер
  • Пульт ДУ
  • Выносной датчик пульта ДУ
  • Переходник для подключения антенны с разъёмом IEC
  • Портативная DVB-T антенна
  • Интерфейсный кабель
  • Руководство по установке тюнера
  • Подробное руководство по эксплуатации тюнера
  • 4 CD с драйверами и программным обеспечением

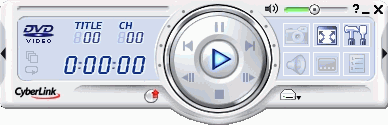

Тюнеры от Leadtek традиционно отличаются внушительным набором дополнительного ПО. Владельцы WinFast DTV Dongle могут рассчитывать на ОЕМ-версию DVD-проигрывателя PowerDVD 6 от CyberLink Corp. (ограниченную поддержкой двух каналов при выводе звука),

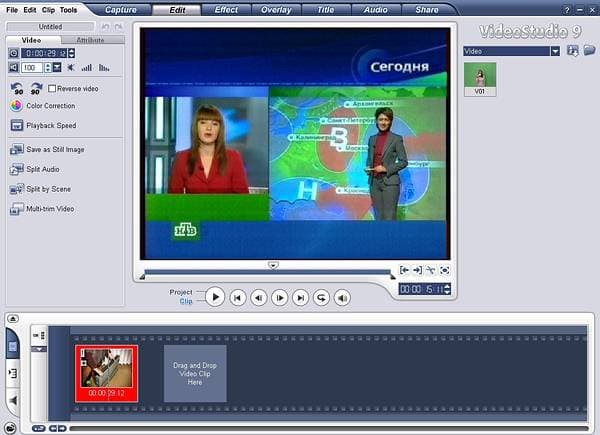

Ulead VideoStudio 9 SE от Ulead Systems для захвата и редактирования видео,

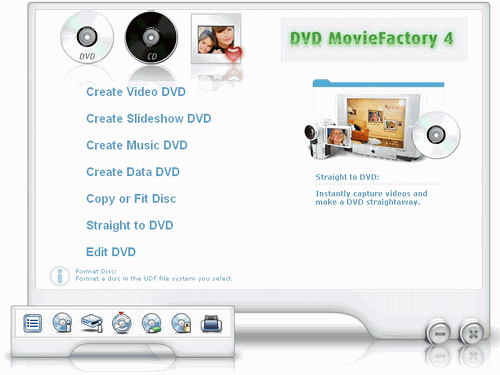

Ulead DVD MovieFactory 4 SE для создания собственных VCD, SVCD или DVD

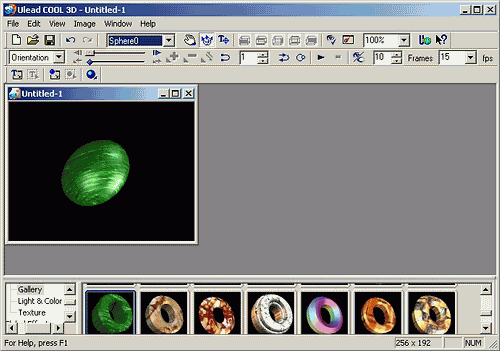

и редактор титров Ulead COOL 3D 3.0 SE.

Серийный номер Ulead DVD MovieFactory 4 SR прописан в установочном меню, ключи для остальных программ находятся на конвертах.

Конструкция и спецификации

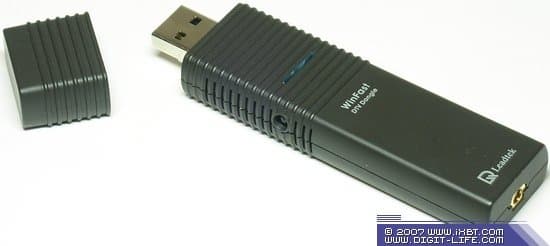

Несмотря на позиционирование тюнера на официальном сайте как «Tiny DVB-T Solution», габаритами устройство не обижено, превосходя тот же AVerTV DVB-T Volar почти в два раза. Впрочем, в кармане рубашки DTV Dongle умещается без проблем.

Работавшие над внешним видом дизайнеры не относятся к любителям футуристических композиций и ярких цветов, серый параллелепипед с насечками в части, близкой к интерфейсному разъёму и на закрывающей этот самый разъём крышке выглядит достаточно скромно. С другой стороны, чувство меры ещё никого не портило. На корпусе выделяются полоска синего светодиодного индикатора и круглый «глазок» ИК-датчика, обеспечивающего работу с пультом ДУ. Отметим, что второго датчика конструкция не предусматривает, что следует учитывать при расположении тюнера.

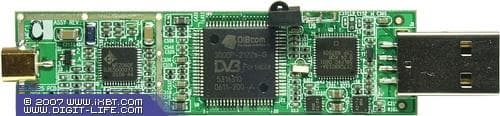

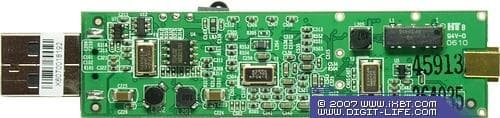

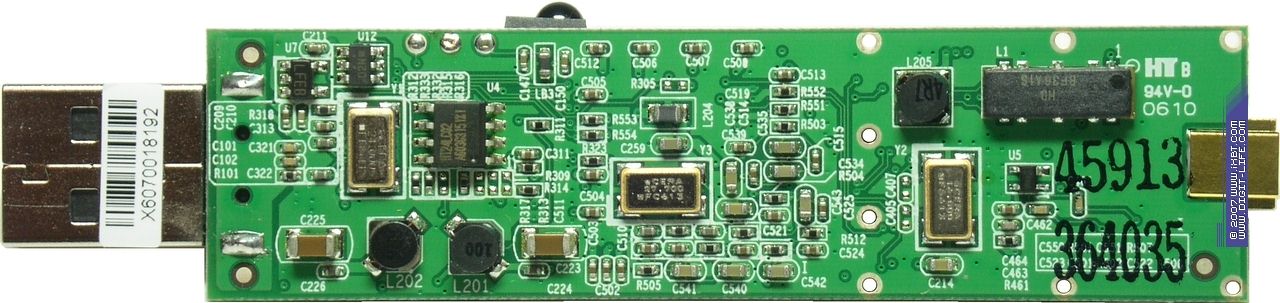

Экономичный (1W) ВЧ-блок МТ2060 производства Microtune, Inc. устанавливается на многие современные DVB-T тюнеры этого класса. Дизайн платы предусматривает дополнительное экранирование приёмника, в нашем случае отсутствующее.

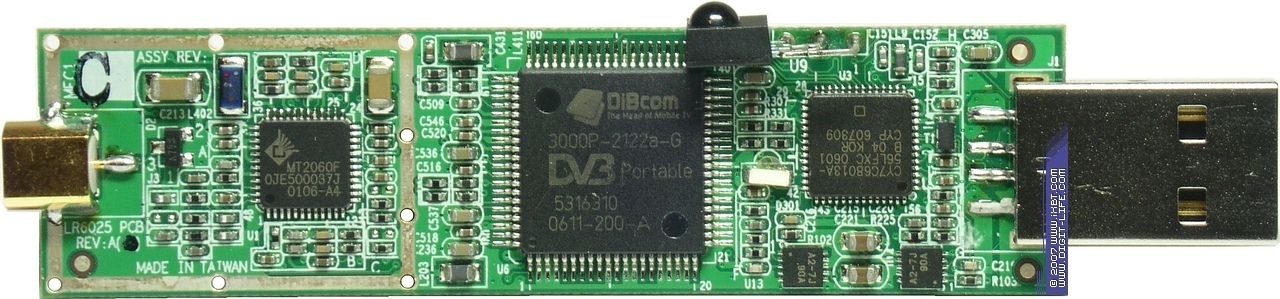

Размеры устройства получили объяснение. Несмотря на существование одночиповых решений, сочетающих в себе COFDM демодулятор и USB 2.0-контроллер, в DTV Dongle используются две специализированные микросхемы — демодулятор DIB3000-P от DiBcom и USB 2.0-контроллер CY7C68013A от Cypress Semiconductor.

Возможности тюнера:

  • Программное декодирование MPEG2
  • Поддержка HDTV/AC3
  • Поддержка EPG (Electronic Programs Guide) для DVB-T
  • Режим отложенного просмотра Time-Shifting
  • Многооконные режимы Picture-In-Picture (PIP), POP, PAP с одновременным просмотром двух каналов при передаче их на одной частоте
  • Поддержка прямой записи DVD/SVCD/VCD
  • Поддержка вывода компьютера из энергосберегающих режимов для выполнения запланированных заданий
  • Поддержка Windows XP/Windows XP Media Center Edition 2005/Windows Vista (только 32-разрядных версий)

Конфигурация тестового компьютера

  • Процессор Intel Core2 Duo Extreme X6800 (2930 МГц) (L2=4096K);
  • Системная плата EVGA nForce 680i SLI на чипсете NVIDIA nForce 680i;
  • Оперативная память 2 ГБ DDR2 Corsair 1142 МГц;
  • Жёсткий диск WD Caviar SE WD1600JD 160 ГБ SATA;
  • Блок питания Tagan 1100-U95 (1100W);
  • Операционная система Windows XP Professional (SP2) ENG.

Подключение

Не совсем понятна логика разработчиков, не пожелавших реализовать в корпусе с такими размерами стандартный антенный разъём. В какой-то степени это оправдывается хорошим контактом в разъёме при подключении комплектного переходника.

Источником DVB-T сигнала выступал передатчик ООО «ОКТОД», вещающий в тестовом режиме на 34 телевизионном канале. Антенны установлены на мачте высотой 150 м, расположенной в районе Хорошево — Мневники г. Москвы по адресу: ул. Демьяна Бедного, 24. Тестирование проводилось на ул. генерала Глаголева (район станции метро «Октябрьское поле»). Приём осуществлялся на компактную антенну из комплекта.

Установка и настройка

Установочное меню от Leadtek представляет собой интерактивный ролик, выполненный с помощью flash-технологий.

При тестировании использовались драйвер 5.13.12.203 и программа WinFast DTV версии 2.0.1.92.

После установки в разделе Sound, video and game controllers можно найти устройств WinFast DTV Dongle BDA Driver.

В системном трее обнаруживается иконка резидентной программы WinFast Wizard, отвечающей за работу пульта ДУ и планировщика.

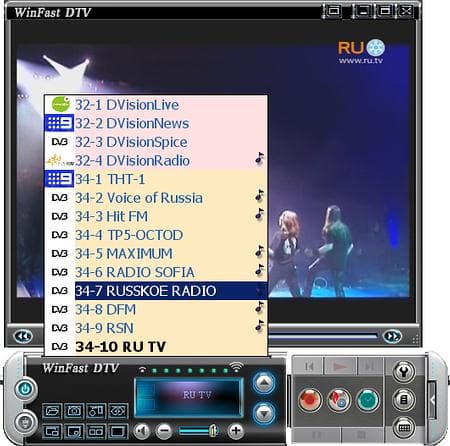

Программа WinFast DTV оставила положительное впечатление ещё при первом знакомстве во время тестирования WinFast DTV2000 H.

Программисты компании уделили основное внимание дизайну и эргономике интерфейса (предусмотрены три варианта оформления, заметно отличающихся друг от друга), благодаря чему освоение WinFast DTV, вряд ли, способно доставить какие-то неудобства обычному пользователю, купившему свой первый тюнер. Увы, того же до сих пор нельзя сказать о локализации. Режим обработки изображения Eagle Vision, присутствующий в MPEG1/2-декодерах CyberLink (устанавливается вместе с приложением в качестве кодека по умолчанию), переведён как Угол обзора (!), а таймер отключения как Режим Отметчика времени Сна.

Не оставлены без внимания и любители минимализма, для которых предусмотрены отключение панели управления и режим видеоокна без рамки, так называемый frameless mode.

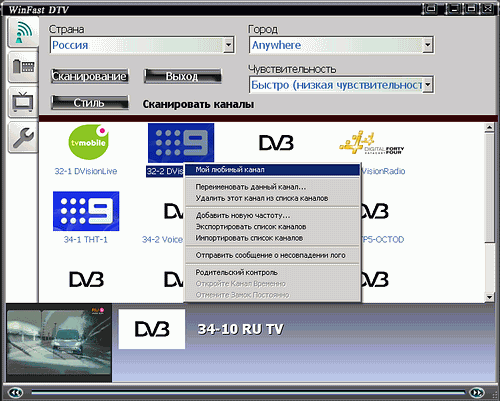

В списке стран для сканирования цифровых каналов наличествует Россия. Поиск оказался успешным даже при выборе низкой чувствительности.

Программа поддерживает отображение логотипа канала, добавление частоты, а также экспорт/импорт пользовательских списков.

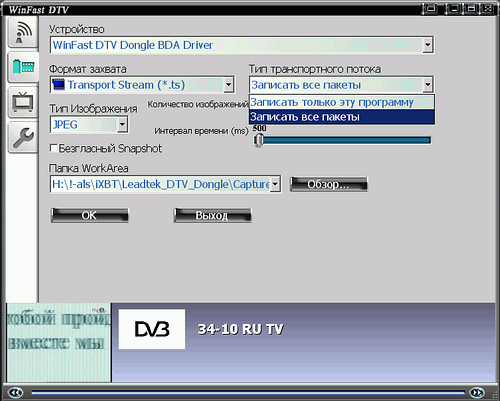

Возможна запись как программного потока (Program Stream), так и содержащего дополнительную информацию транспортного (Transport Stream) с выбором захвата всех пакетов или только одной программы.

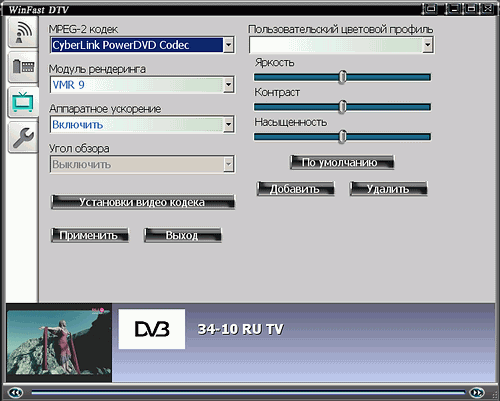

Раздел настроек видео содержит выбор кодека, видеорендерера, включение/отключение аппаратного ускорения и активацию вышеупомянутого режима Eagle Vision при использовании декодера от CyberLink. Возможна работа со сторонними декодерами (тюнер тестировался с NVIDIA PureVideo Decoder) с доступом к их настройкам.

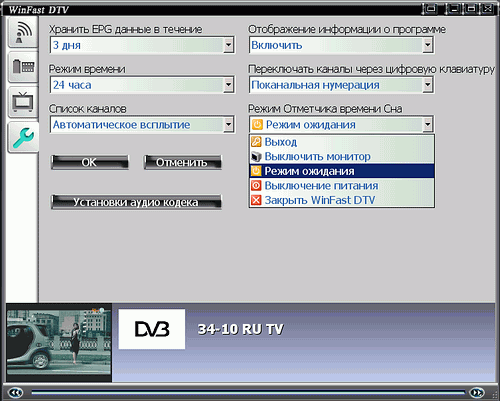

Последний раздел содержит настройки EPG, времени (12/24-часовой режим), включение/отключение OSD, режим переключения каналов (по номеру канала, по номеру в списке) и опции таймера сна (выключение компьютера/перевод в ждущий режим). Объяснить наличие рядом с такими параметрами вызова звуковых настроек MPEG2-декодера сложно.

Дополнительные возможности

Посредством контекстного меню доступна опция растяжения изображения на полный экран, полезная при работе с широкоформатными дисплеями.

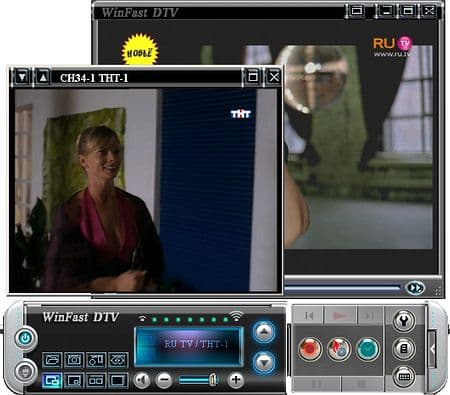

Просмотр второго канала в дополнение к основному при передаче его на той же частоте возможен внутри основного видеоокна PiP (Picture-in-Picture), в отдельном окне PoP (Picture-On-Picture) и в оригинальном режиме PaP (Picture-And-Picture), при котором окно делится на две половины, а общий ползунок управляет уровнем громкости в одном окне относительно второго.

Несмотря на то, что штатное ПО цифровых тюнеров производства Compro Technology поддерживает до 4 каналов в таком режиме, пока ещё эта возможность встречается нечасто.

Многоканальный предварительный просмотр предусматривает скачкообразную регулировку количества каналов в матрице при изменении размеров окна — один канал, 2×2, 3×3 и т.  д.

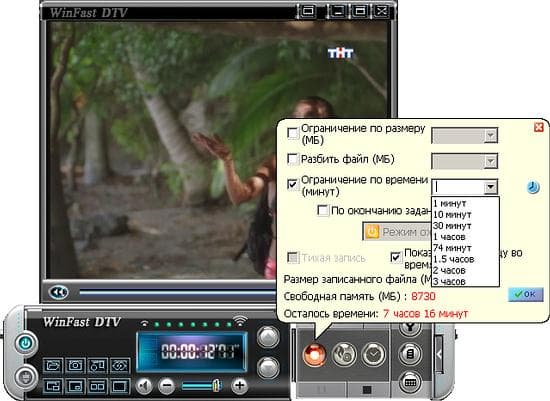

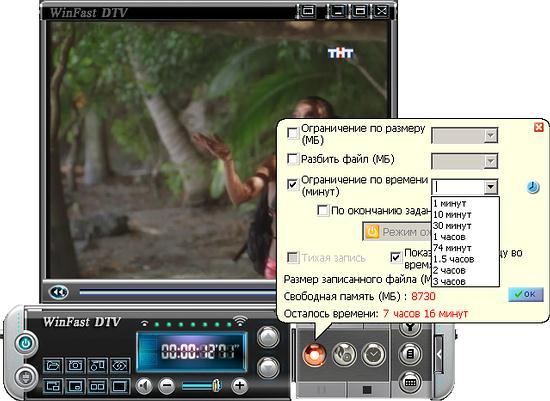

При нажатии правой кнопки мыши на иконке записи можно вызвать всплывающее окно с настройками ограничения по времени и по размеру. Здесь же можно задать выключение/переход в энергосберегающий режим после окончания записи.

В отличие от ПО других производителей, при остановке воспроизведения буферного файла выхода из режима отложенного просмотра Time-Shifting не происходит. Для этого предназначена отдельная кнопка на панели. Достоинством такого подхода является страховка от случайного отключения.

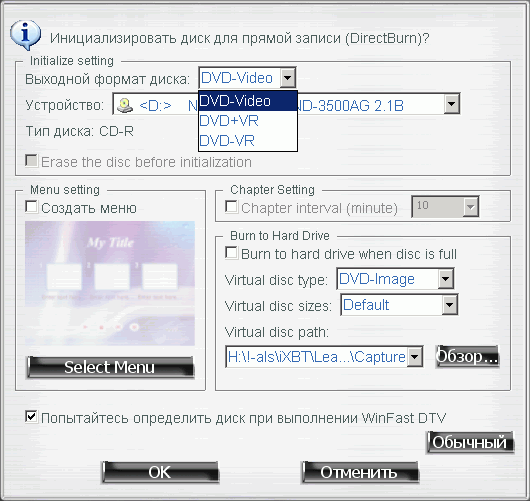

Программа поддерживает непосредственную запись на оптические носители с формированием меню DVD-диска.

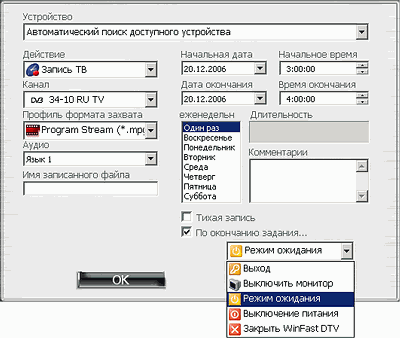

Планировщик поддерживает режим фоновой записи Silent Recording без активации видеоокна. После окончания запланированного задания возможно отключение компьютера и переход в энергосберегающий режим.

Увы, галерея захваченных кадров отсутствует, что, разумеется, не отменяет возможности создания снимков.

При наличии нескольких тюнеров вне зависимости от их типов, поддерживается фирменная технология M.V.P. (Multiple-Video-Processing), суть которой заключается в том, что при повторном запуске приложения при работе с одним устройством второй экземпляр программы начинает работать со вторым без какой-либо дополнительной настройки. При выходе из WinFast DTV сохраняются параметры последней активной копии. В случае использования двух цифровых/гибридных тюнеров следует учитывать повышенную загрузку центрального процессора на программное декодирование.

Качество

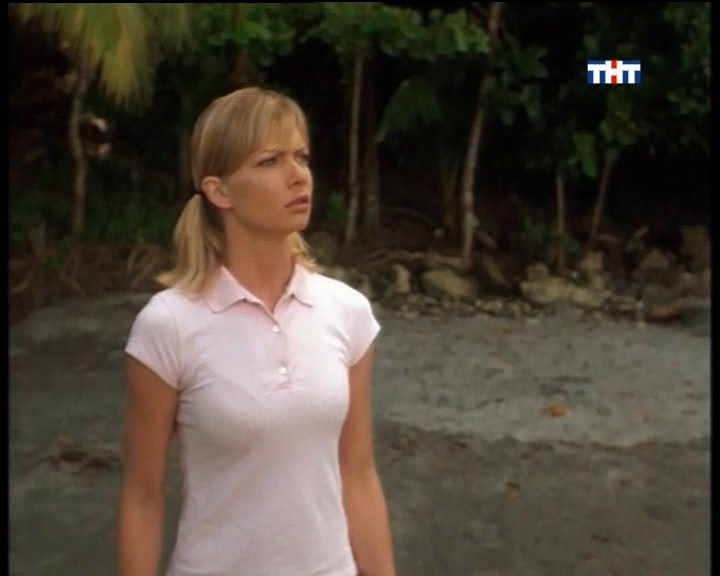

При работе в цифровом режиме индикатор качества приёма находился в районе максимального значения. Артефактов MPEG-компрессии, равно как и эффекта «подтормаживания» изображения, при тестировании не наблюдалось.

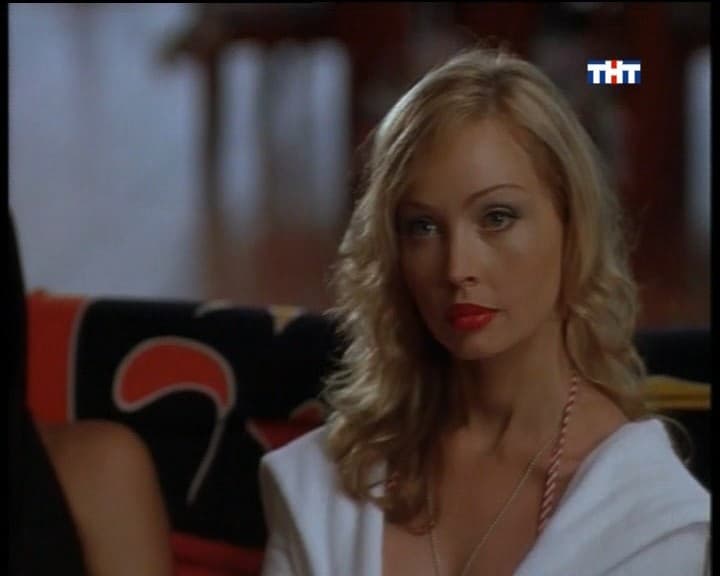

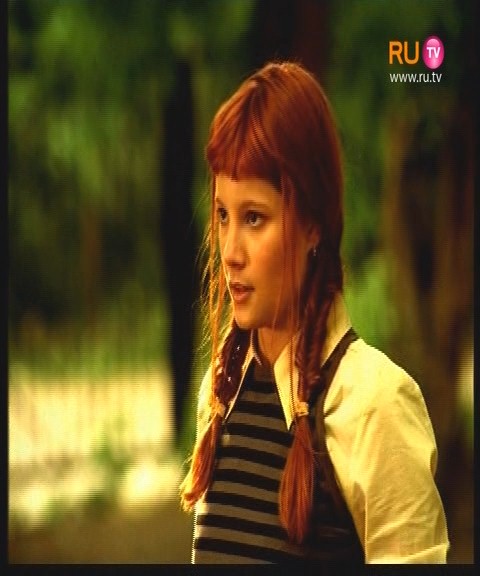

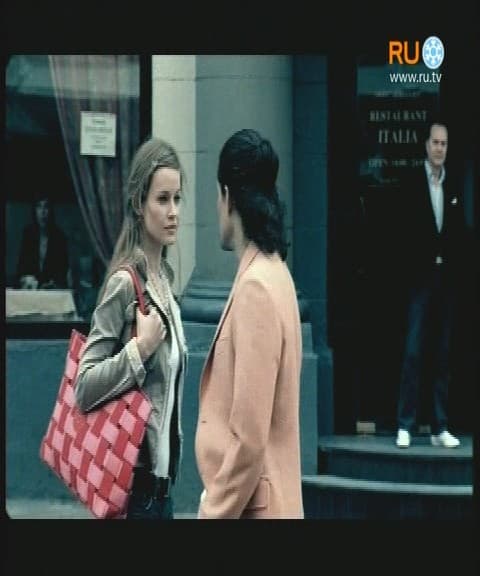

Напомним, что стандарт DVB-T позволяет транслировать передачи с разрешениями, соответствующими требованиям к телевидению высокой чёткости. Однако при тестировании пришлось ограничиться каналами с разрешением 480×576 и 720×576 и видеобитрейтами около 3000-4000 Кбит/с, аудиобитрейты при этом составляли от 64 до 192 Кбит/с при частоте дискретизации 48 кГц.

Записанный видеофрагмент продолжительностью 5 секунд доступен по следующей ссылке.

Рассинхронизация изображения и звука в процессе тестирования отсутствовала.

Пульт ДУ

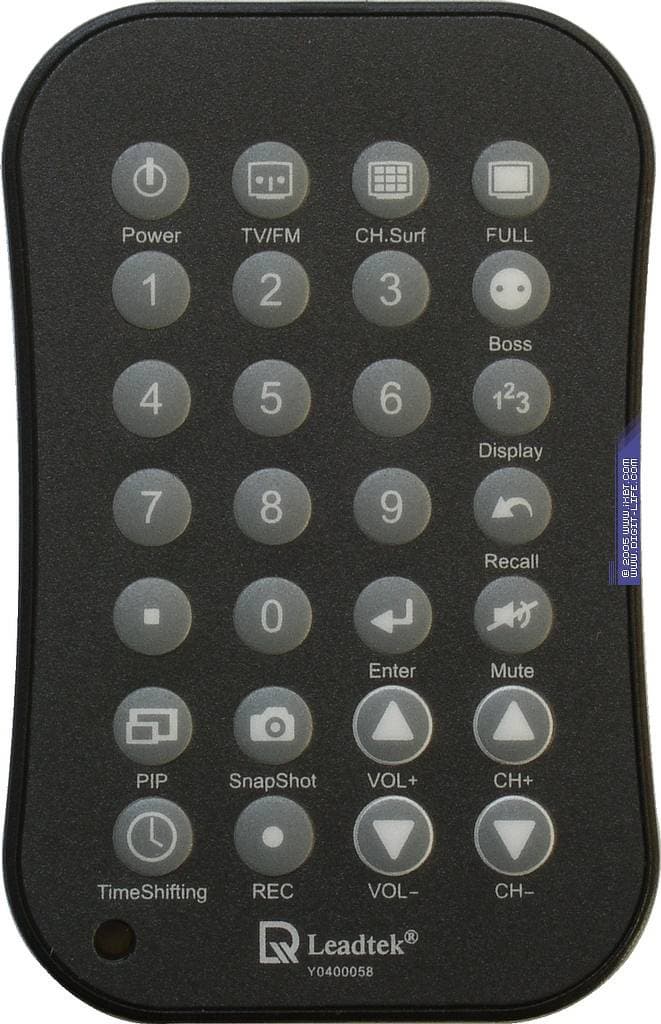

Тюнер комплектуется тем же компактным пультом с питанием от батарейки типоразмера CR2025 3V, что и последние USB 2.0 модели компании. Предусмотрено отверстие для шнурка. Вызов канала осуществляется путём ввода необходимой цифры с последующим нажатием кнопки Enter. В режиме отложенного просмотра эта кнопка служит для запуска воспроизведения. Для прекращения записи используется повторное нажатие кнопки Record. Фирменная кнопка Boss полностью скрывает работающее приложение (звук при этом также отключается).

Подобно Compro VideoMate U500, комбинация WinFast DTV Dongle с пультом ДУ работает как устройство класса HID (Human Interface Devices), что позволяет использовать пульт для управления сторонними программами.

Выводы

Богатый комплект дополнительных программ для последующей обработки видео в очередной раз обеспечивает тюнеру от Leadtek награду нашего сайта за комплектацию.

Excellent Package - награда за прекрасную комплектацию модели

Плюсы

  • Хорошая чувствительность
  • Компактный размер
  • Режим отложенного просмотра Time-Shifting
  • Возможность одновременного просмотра двух каналов, передаваемых на одной частоте в нескольких многооконных режимах
  • Многоканальный предварительный просмотр
  • Технология M.V.P. при наличии ещё одного тюнера от Leadtek
  • Поддержка EPG
  • Поддержка MPEG2 HDTV (1080i/720p)
  • Поддержка списка избранных каналов
  • Возможность вывода видеоокна без рамки
  • Возможность отключения компьютера после завершения записи
  • Функция непосредственной записи на VCD/DVD
  • Запись транспортного потока
  • Пульт ДУ с возможностью управления сторонними приложениями
  • Поддержка Windows XP Media Center Edition 2005/Windows Vista
  • Русскоязычный интерфейс

Минусы

  • Отсутствие драйверов для 64-разрядных операционных систем

Leadtek WinFast DTV Dongle является классическим представителем цифровых тюнеров с интерфейсом USB 2.0, обеспечивая всю необходимую для устройства такого типа функциональность. К сожалению, российская действительность значительно снижает ценность входящих в комплект поставки дополнительных программ, так что, выбор между ним и конкурирующими моделями будет определяться исключительно ценой и индивидуальными требованиями к дизайну и возможностям штатного программного обеспечения.
