Гибридный TV- и FM-тюнер KWorld USB Hybrid TV Stick Pro (UB-424D) с интерфейсом USB

Новые декодеры Conexant в массы!



«Британцев модам угловатым,
Их вкусу должно подражать;
Их лошадям, их дипломатам,
Искусству даже воевать».

Пьер Жан Беранже

Продукция тайваньской компании KWorld Computer Co., Ltd. появляется в нашей лаборатории достаточно регулярно, компьютерные TV-тюнеры этого производителя зачастую предоставляют интересный набор возможностей по доступным ценам. В KWorld Computer не чураются технологических новинок, поэтому появление в ассортименте устройства на базе нового декодера CX23102 компании Conexant Systems, Inc. сюрпризом не стало. Тем не менее, определённая интрига в появлении на рынке модели, получившей наименование KWorld USB Hybrid TV Stick Pro и внутренний индекс UB-424D, присутствует: аппаратно это устройство является прямым конкурентом рассмотренного нами ранее AVerTV Hybrid Volar HD (H830).

Комплект поставки

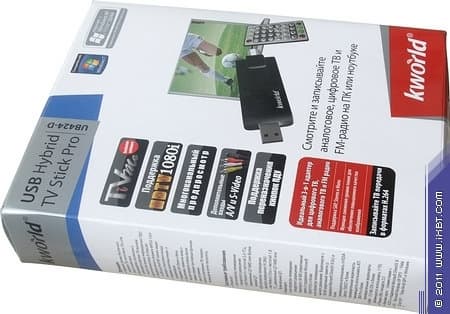

Тюнер поставляется в традиционной для продукции KWorld Computer вертикальной коробке, в очередной раз получившей обновлённое оформление. Сочетание белого фона с серебристо-серыми, красными и синими вставками обеспечивает достаточную узнаваемость на полках магазинов. Версия для российского рынка щеголяет пояснительными надписями на русском языке, особых претензий к переводу нет, за исключением того, что тюнер почему-то назван «адаптером (?) для ТВ и радио».

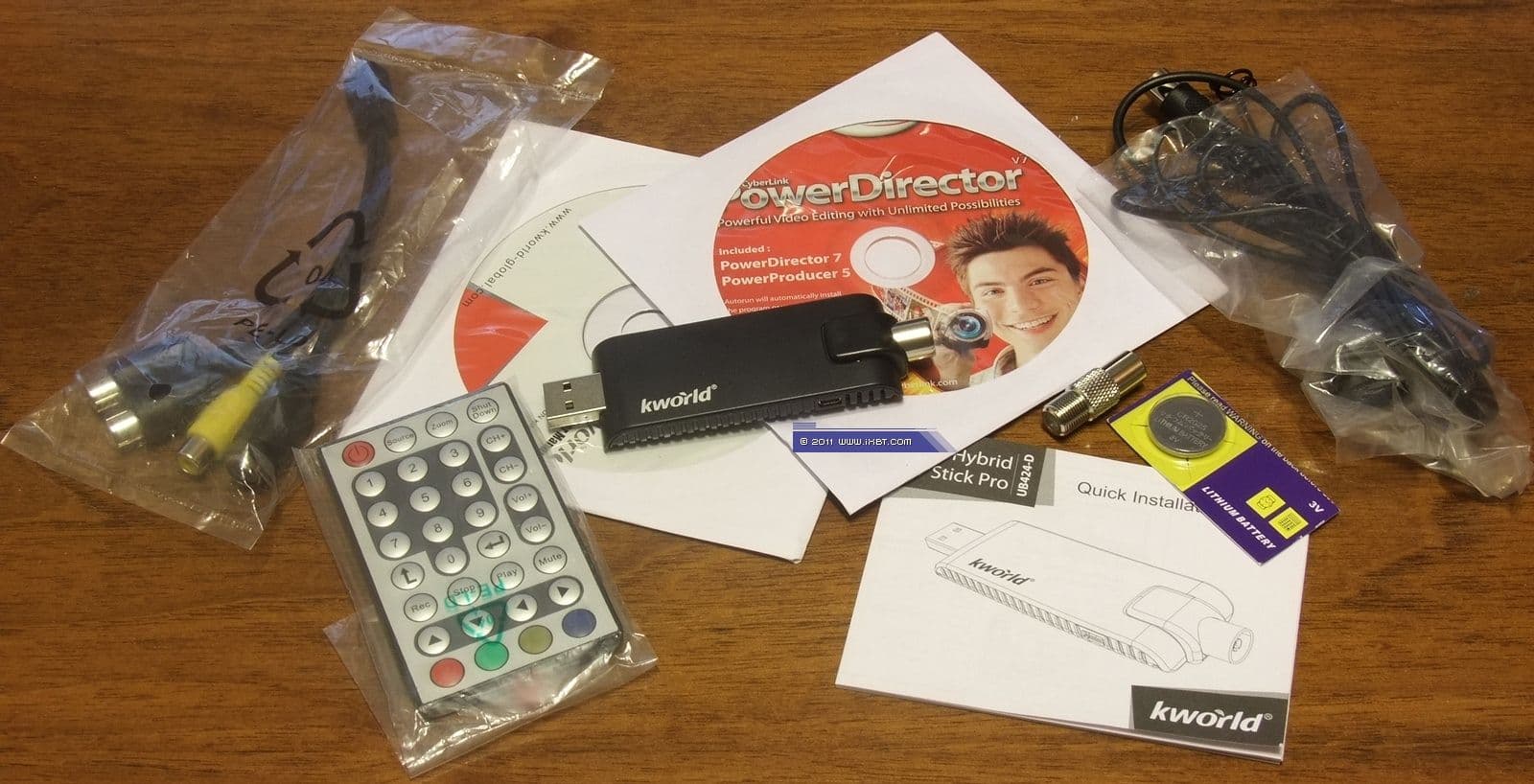

В комплект поставки входят:

  • тюнер;
  • пульт ДУ;
  • портативная антенна DVB-T;
  • переходник для подключения внешних источников (S-Video + RCA видео + 2 RCA аудио);
  • переходник F-Connector — IEC
  • 2 CD с драйверами и программным обеспечением;
  • руководство по установке.

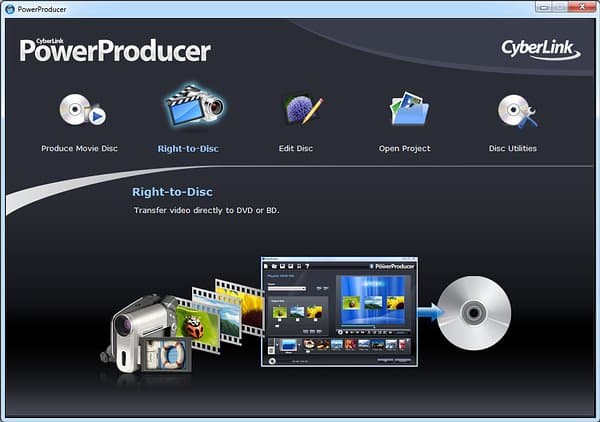

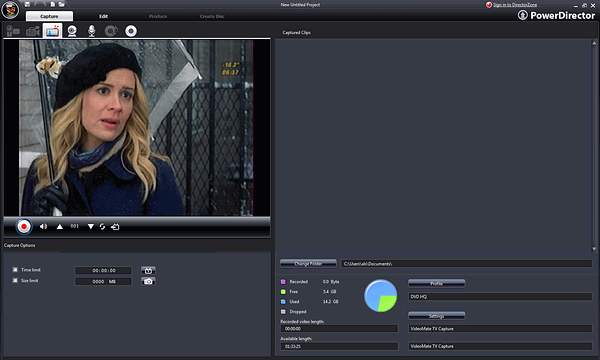

Дополнительное ПО для редактирования видео и создания собственных VCD и DVD представлено программами PowerDirector 7

и PowerProducer 5 компании CyberLink Corp.

Серийные номера прописаны в дистрибутивах программ.

Конструкция и спецификации

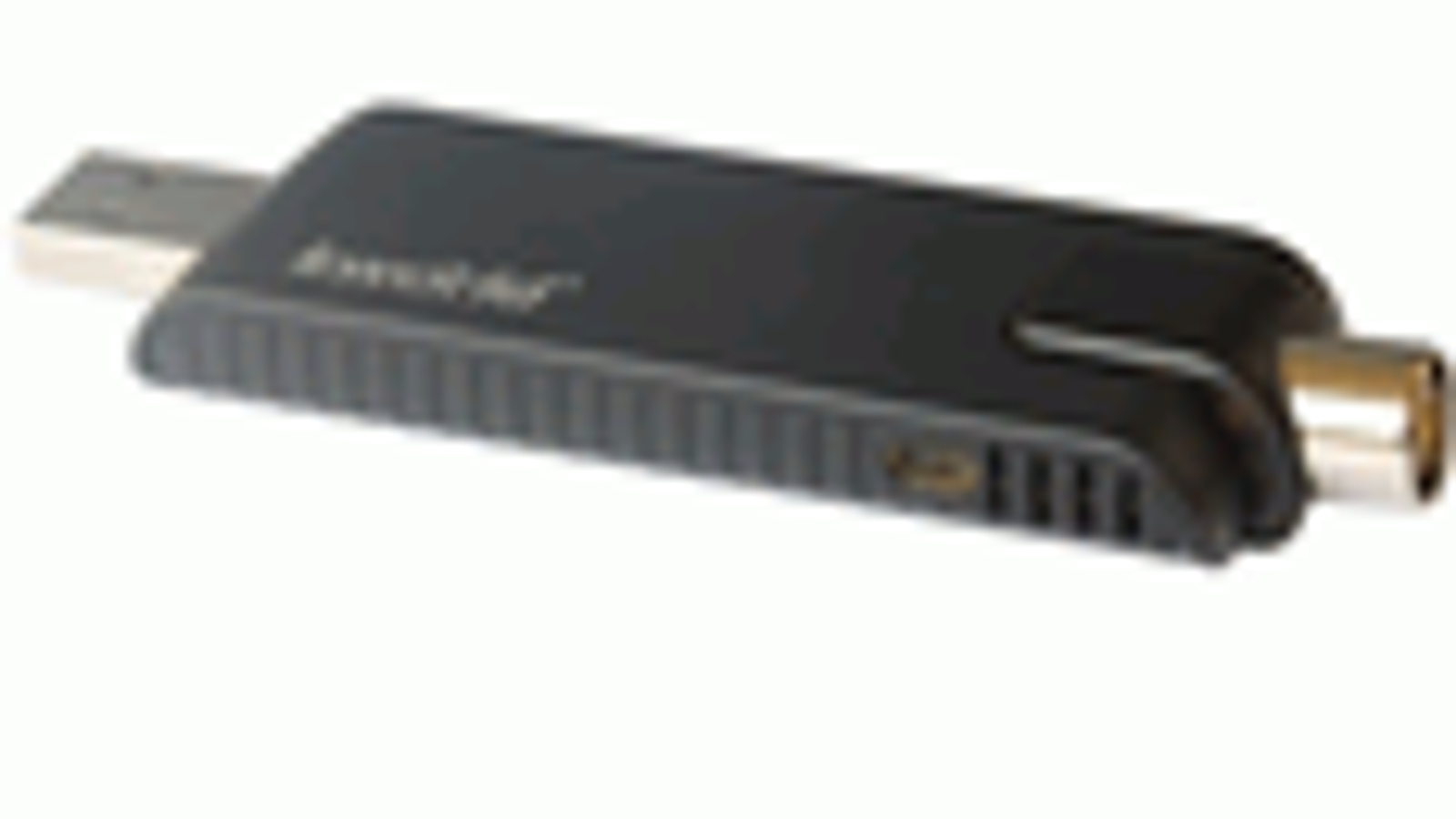

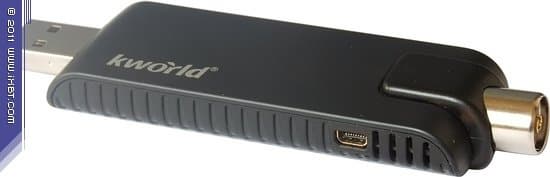

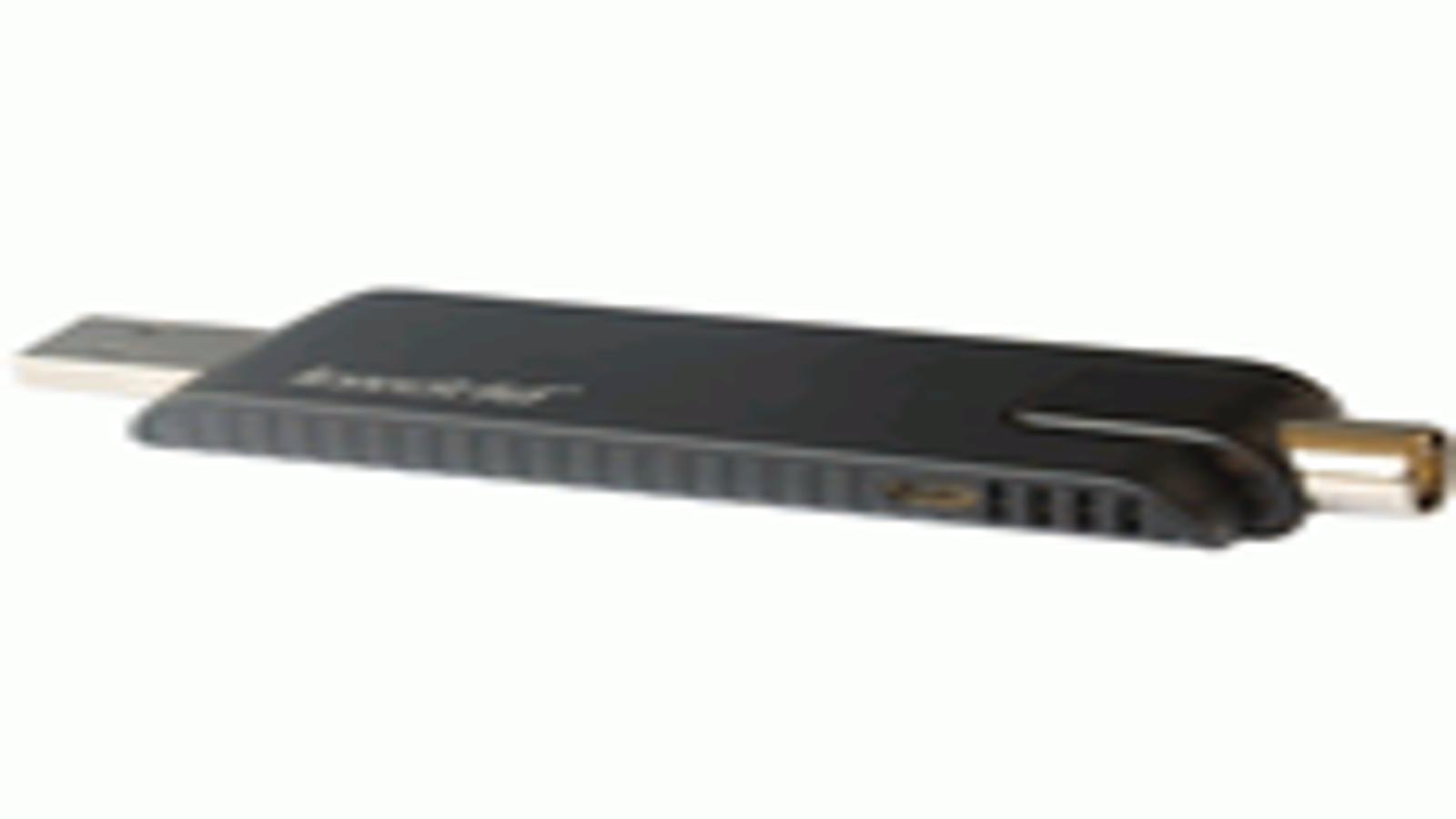

Похоже, с экспериментами в области раздвижных корпусов покончено, USB Hybrid TV Stick Pro представляет собой стандартный компактный TV-тюнер с интерфейсом USB, напоминающий флэш-накопитель с антенным разъёмом IEC (в нашем случае не имеющим защитной крышки). Однако в определённой индивидуальности тюнеру отказать нельзя, этому способствуют закругления корпуса на торцах и ряд вентиляционных отверстий, переходящий в декоративные насечки того же стиля. Корпус изготовлен из чёрного матового пластика, устойчивого к отпечаткам пальцев.

Разъём для подключения внешних источников сигнала находится на боковой панели.

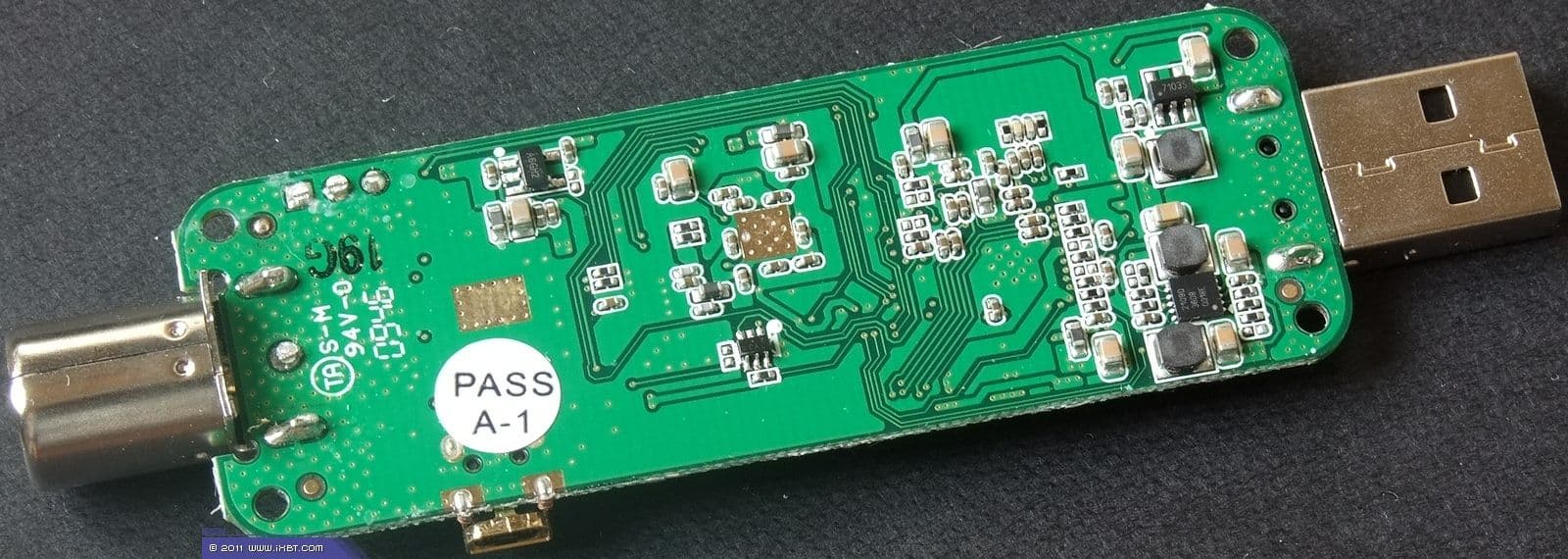

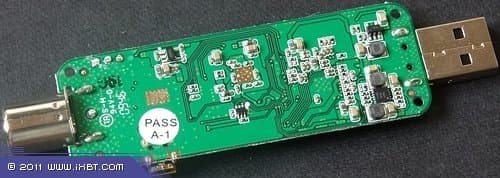

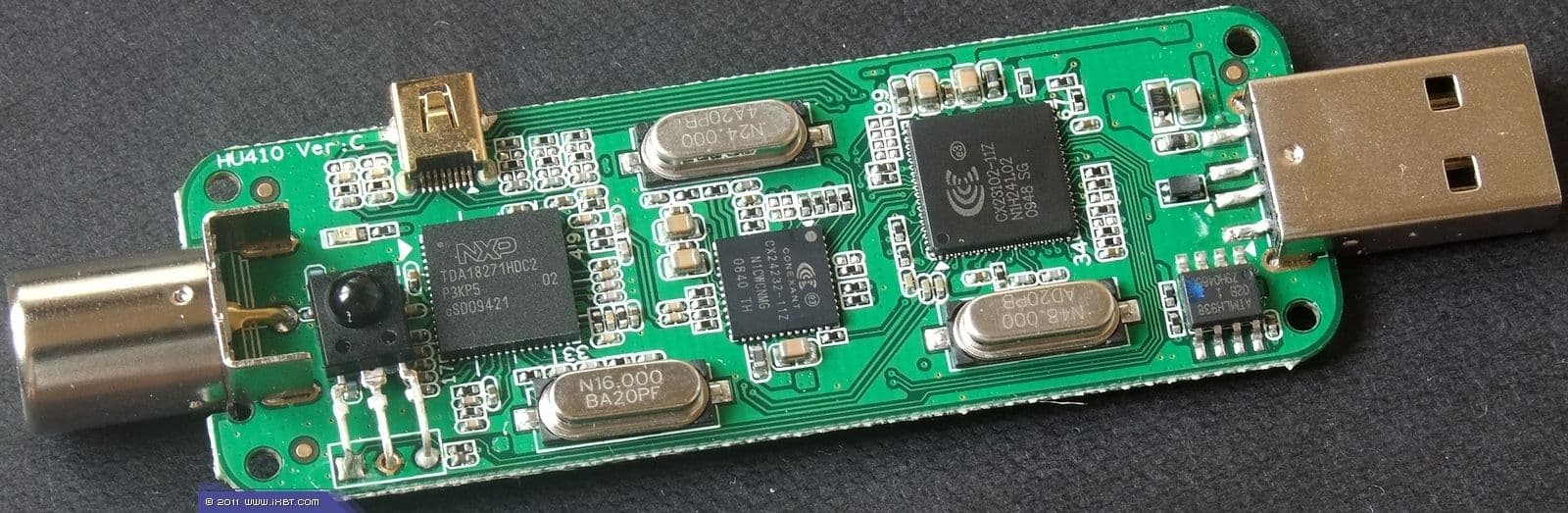

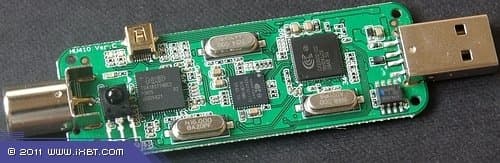

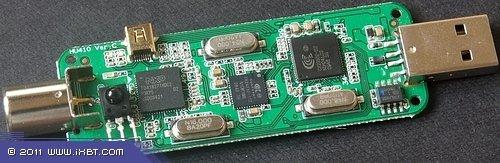

Как уже говорилось выше, USB Hybrid TV Stick аппаратно схож с AVerTV Hybrid Volar HD, но полным аналогом тюнер не является.

За приём сигнала также отвечает ВЧ-блок TDA18271HDС2 разработки NXP Semiconductors (бывшее подразделение Philips, сначала выделенное в самостоятельную компанию, а в феврале 2010 года приобретенное Trident Microsystems, Inc.), тот же 10-разрядный декодер последнего поколения с поддержкой декодирования всех стандартов стереозвука и встроенными ИК- и USB-контроллерами CX23102-11Z компании Conexant Systems, Inc.. Отличия в COFDM(Coded Orthogonal Frequency Division Multiplexing)-демодуляторе: вместо AF9033B-N2 у AVerTV Hybrid Volar HD — в USB Hybrid TV Stick Pro используется Conexant CX24232-11Z.

Впрочем, COFDM-демодулятор используется лишь при работе с цифровым вещанием, поэтому о схожей работе с аналоговым сигналом можно говорить уверенно, разница определяется исключительно возможностями ПО.

Возможности тюнера полностью соответствуют современным стандартам, ничем особенным не выделяясь:

  • поддержка всех аналоговых (NTSC/PAL/SECAM) стандартов с декодированием стереозвука;
  • автопоиск каналов;
  • многоканальный предварительный просмотр;
  • поддержка широкоформатных дисплеев;
  • режим отложенного просмотра;
  • планировщик записи;
  • поддержка MPEG-2 и H.264 при работе с цифровым вещанием;
  • поддержка записи в форматах MPEG-1/2/4 при работе в аналоговом режиме;
  • захват кадров;
  • программное шумоподавление;
  • поддержка Windows XP/Vista/Windows 7 (32- и 64-разрядных версий).

Конфигурация тестового компьютера

  • Процессор Intel Core i7-950
  • Системная плата Gigabyte X58A-UD3R (rev. 1.0)
  • Оперативная память 16 ГБ (4×4096 DDR3 Samsung M378B5273DH0-CH9)
  • Видеокарта NVIDIA GeForce GTX 580
  • Звуковая карта Creative Sound Blaster X-Fi Titanium PCIe
  • Жесткий диск 2 ТБ Seagate Barracuda LP (ST32000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ Seagate Barracuda 7200.12 (ST31000542AS)
  • Жесткий диск 1 ТБ WD Caviar Blue (10EALX)
  • Жесткий диск 1 ТБ Hitachi (HDT721010SLA360)
  • DVD ReWriter ASUS DRW-24B1ST
  • DVD ReWriter Optiarc AD-7173A
  • Блок питания Chieftec BPS-950C
  • Операционные системы Windows XP Professional (SP3) RUS и Windows 7 Ultimate x64 RUS

Подключение

Интерфейсный и антенный разъёмы стандартны, проблем с подключением тюнера к компьютеру и антенны к тюнеру возникнуть не должно. Общий для TV- и FM-режимов антенный разъём является особенностью этого класса устройств, компактность требует жертв.

Для захвата с внешних источников используется переходник, входящий в комплект поставки, разъём для его подключения находится в боковой части устройства. Несмотря на поддержку компонентного сигнала, в CX2310x (до 480i), как и AVerTV Hybrid Volar HD, такое подключение не реализовано.

Список эфирных каналов при тестировании

Название Канал Частота Уровень сигнала Стандарт
СТС 1 49,75 МГц 79,5 дБ (мкВ) SECAM D/K
Первый 3 77,25 МГц 82,3 дБ (мкВ) SECAM D/K
RenTV 6 175,75 МГц 68,0 дБ (мкВ) SECAM D/K
Скат ТНТ 7 183,25 МГц 85,4 дБ (мкВ) SECAM D/K
РТР 9 199,25 МГц 87,2 дБ (мкВ) SECAM D/K
Домашний 11 215,25 МГц 56,5 дБ (мкВ) SECAM D/K
НТВ 21 471,25 МГц 59,5 дБ (мкВ) SECAM D/K
5 канал 23 487,25 МГц 62,5 дБ (мкВ) SECAM D/K
Культура 25 503,25 МГц 76,7 дБ (мкВ) SECAM D/K
ДТВ 27 519,25 МГц 66,2 дБ (мкВ) SECAM D/K
МузТВ 35 583,25 МГц 63,2 дБ (мкВ) SECAM D/K
ТВ3 37 599,25 МГц 62,2 дБ (мкВ) SECAM D/K
ТВЦ 47 679,25 МГц 59,2 дБ (мкВ) SECAM D/K
Спорт 50 703,25 МГц 63,0 дБ (мкВ) SECAM D/K

Настройка

Локализованное установочное меню имеет одноуровневую структуру.

При установке необходимо выбрать используемый c конкретной моделью пульт ДУ.

После установки драйвера тюнер определяется в раздел Звуковые, видео и игровые устройства как UB424-D.

В системном трее появляются иконки планировщика и резидентной программы для работы с пультом ДУ.

В процессе тестирования использовались драйвер версии 6.0113.0722.100723 и пришедшая на смену заслуженному HyperMedia Center программа TiVme версии 1.01.00.0190.11.0120.

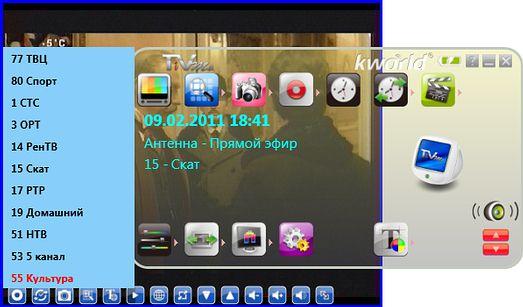

Буква «i» в названии, скруглённые углы интерфейсной панели и дизайн кнопок дают понять, что источником вдохновения дизайнеров послужила продукция компании с покусанным яблоком на логотипе. Насколько удобным получился результат такого переосмысления-подражания, мы и попробуем разобраться.

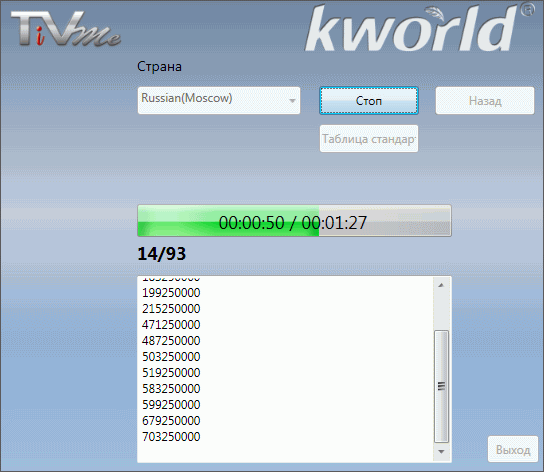

При первом запуске программа предлагает выбрать устройство, тип сигнала (аналоговый/FM/цифровой), подключение (антенна/кабель) и регион, после чего запустить сканирование.

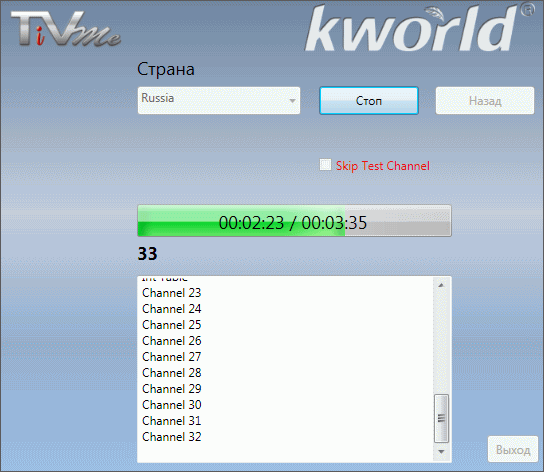

Поиск занял несколько минут, что несколько нетипично для тюнеров с полупроводниковыми ВЧ-блоками NXP. Это компенсировалось полным совпадением найденных каналов с имеющимися в эфире как в аналоговом, так и в цифровом режиме, в котором реализована возможность пропуска тестовых каналов при поиске.

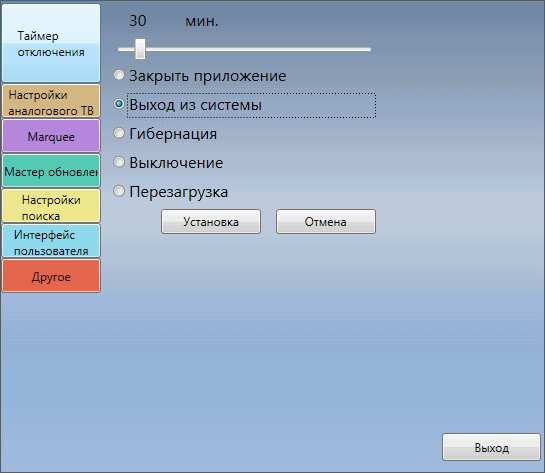

Смена интерфейса не прошла безболезненно для эргономики, раздел основных настроек неожиданно встречает таймером отключения.

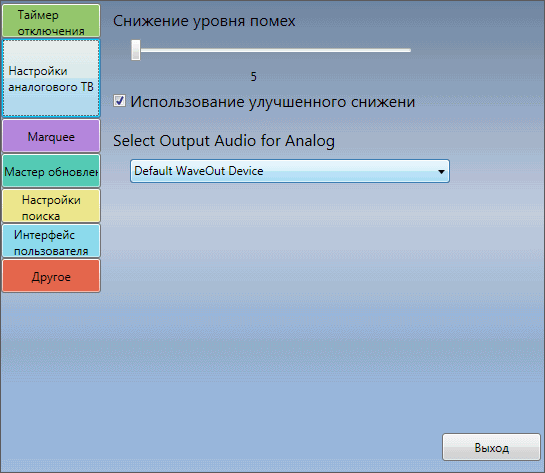

Следующим пунктом идут «Настройки аналогового ТВ», в которых находятся регулировка программного шумоподавления и выбор источника звука.

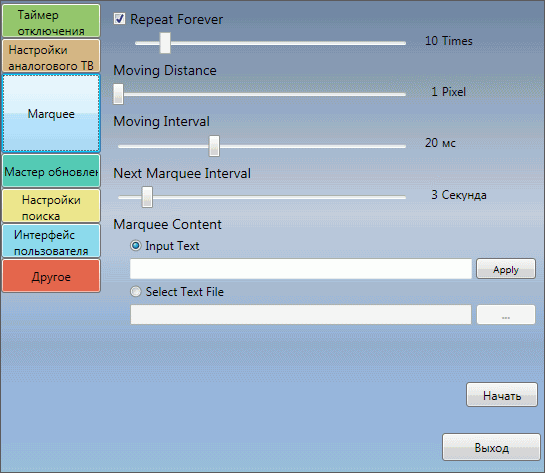

Кнопка с непереведённым названием «Marquee» отвечает за вывод текстовой информации поверх изображения, содержимое можно ввести прямо здесь либо загрузить из текстового файла. Функция для ПО KWorld новая, использоваться может, в частности, в рекламных целях.

«Мастер обновления» позволяет настроить автоматическое обновление ПО, «Настройки поиска» — повторно инициализировать поиск каналов в любом режиме.

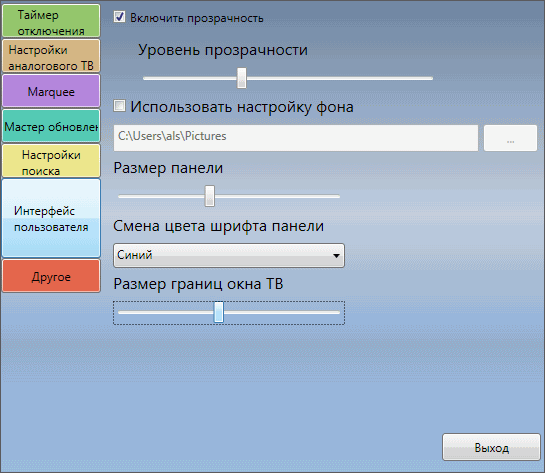

В настройках пользовательского интерфейса ожидаемо обнаруживаются прозрачность с выбором уровня и полным отключением, размер панели, цвет шрифта и его размер (некорректно переведённый как «Размер границ окна ТВ»).

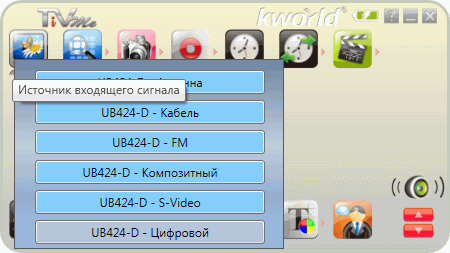

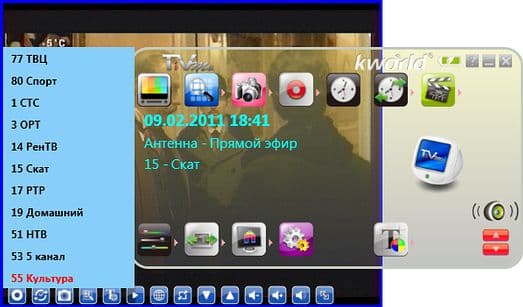

По умолчанию программа запускает только основной интерфейс, для просмотра каналов или прослушивания радиостанций необходимо нажать кнопку выбора источника в левом верхнем углу панели.

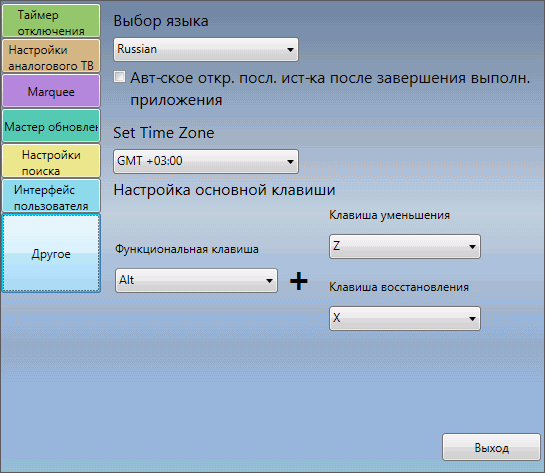

Это можно изменить автоматическим включением с последнего источника в разделе настроек «Другое» (да, вот эта конспиративная фраза на картинке).

В том же разделе можно установить часовой пояс и настроить сочетание кнопок для мгновенного сворачивания программы с отключением звука и возвращения в исходное состояние, с переводом «Boss key» как «Настройки основной клавиши» опять не повезло.

Внимательный читатель, знакомый с интерфейсом ПО современных компьютерных TV-тюнеров, к этому моменту задастся вопросом — а где же настройки каналов, изображения, записи и т. д.?

Спешим успокоить, они не исчезли, теперь за них отвечают отдельные кнопки на панели, которую надо было чем-то заполнить для придания сходства с интерфейсом современных смартфонов.

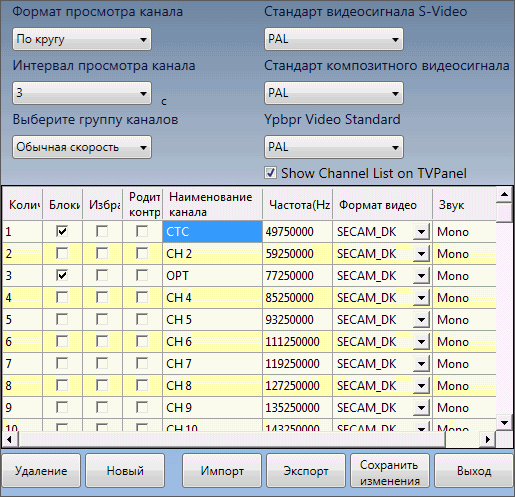

При этом слегка пострадал здравый смысл, в частности, настройки списка каналов вместе со стандартами видеовходов вызываются через кнопку многоканального предварительного просмотра (!).

Нельзя не приветствовать появившуюся возможность экспорта-импорта каналов в файл.

Некоторые параметры дублируются, например вышеупомянутые настройки интерфейса доступны в виде отдельного меню, в котором присутствует ещё и настройка расположения текста по вертикали и по горизонтали.

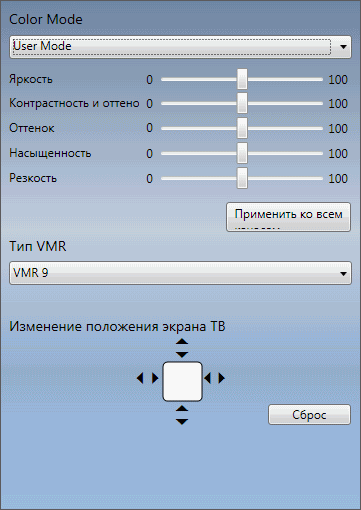

Настройки изображения, к которым относятся яркость, контрастность, оттенок, насыщенность и резкость, предусматривают четыре предустановленных профиля — по умолчанию (с опечаткой теперь в английском Deafault), News, Movie, Colorful и один пользовательский. Свершилось чудо, теперь видеопараметры можно настраивать для каждого канала отдельно, чего раньше у KWorld не наблюдалось, как и настроек позиции изображения. Здесь же выбирается тип видеорендерера (VMR7/VMR9/EVR), который присутствовал и в предыдущих вариантах ПО.

В настройках захвата кадров доступны выбор формата (BMP, JPG, PNG, TIFF), интервал (до 5000 мс) и количество кадров в серии (до 100).

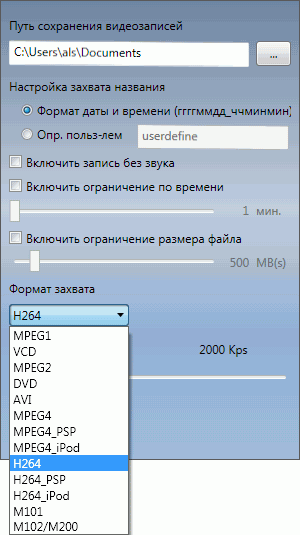

Настройки записи содержат несколько предустановленных профилей, включая MPEG-4 и H.264 для iPod и PSP.

Пользователю разрешено выбирать место сохранения файлов, использовать запись без звука, а также включать ограничение по времени и размеру файла.

В цифровом режиме возможна запись как программного потока (Program Stream), так и содержащего дополнительную информацию транспортного потока (Transport Stream).

Режим отложенного просмотра не богат настройками, предоставляя возможность выбора папки для буферного файла и сохранение этого самого файла. Используется MPEG-2 с разрешением 640×480 (!) и переменным битрейтом около 3950 Кбит/с.

Настройки соотношения сторон позволяют выбрать пропорции экрана (4:3, 16:9, произвольное соотношение). Видимо, в компенсацию упразднения 16:10, имевшегося в HyperMedia Center, добавлена индивидуальная настройка пропорций для каждого канала.

Программа поддерживает пользовательский список избранных каналов, свой для каждого режима.

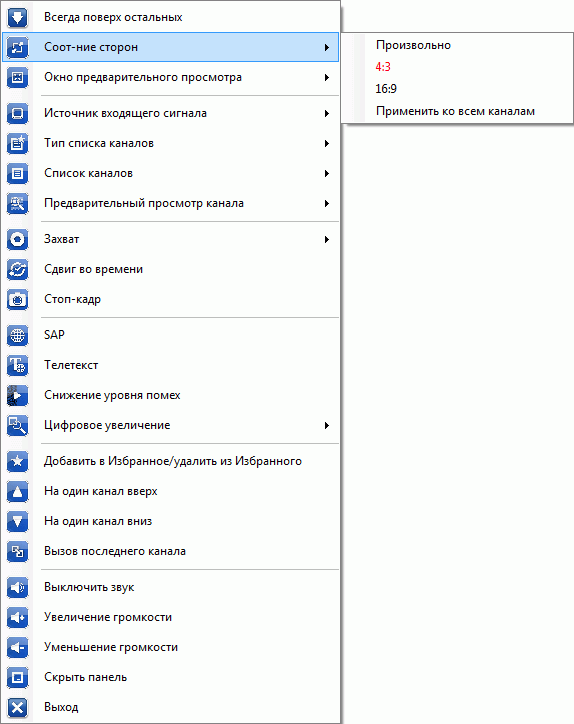

Большинство возможностей TiVme доступны также при помощи контекстного меню, вызываемого по правой кнопке мыши.

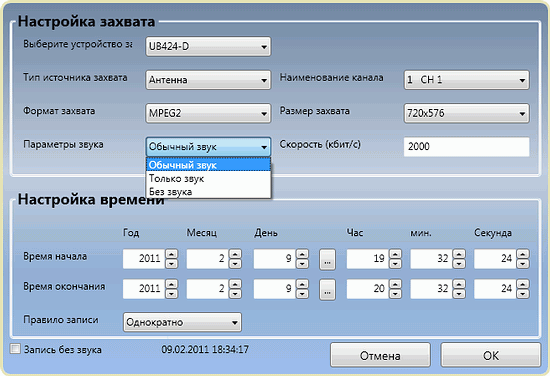

Настройки планировщика сделали шаг вперёд от минимализма HyperMedia Center, к дате и времени (до секунды) добавились настройки звука и формата сжатия, появилась давно ожидаемая возможность отключения/перехода в энергосберегающий режим после завершения задания.

Функция SRPO (Schedule-Recording in PC Power-Off Mode) по-прежнему служит для вывода компьютера из спящего режима (Hibernate) для выполнения задания.

Качество

Качество изображения при работе с DVB-T определяется провайдером и может изменяться в диапазоне от низких разрешений с небольшим битрейтом до HDTV.

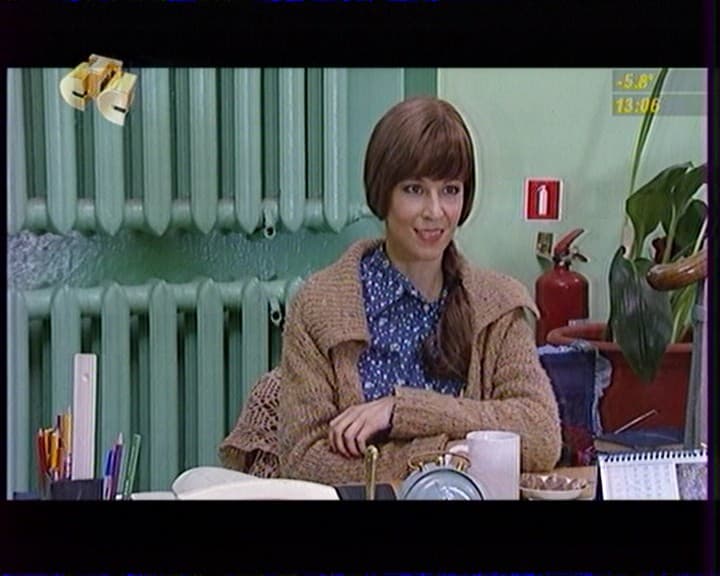

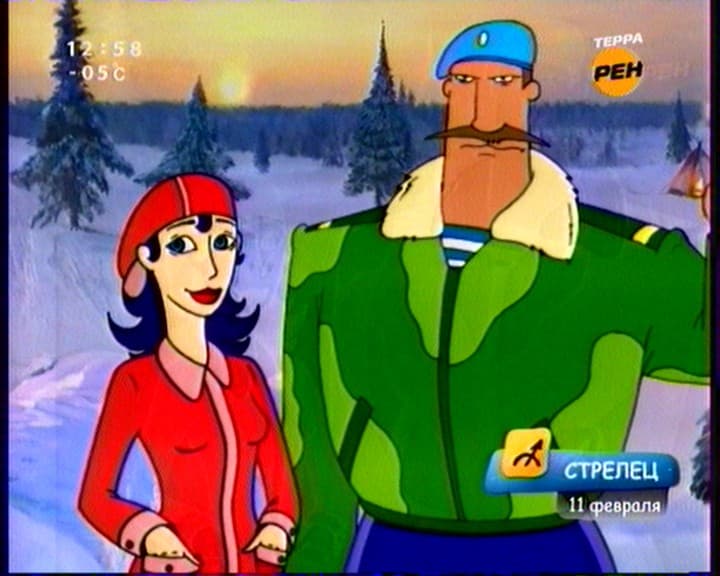

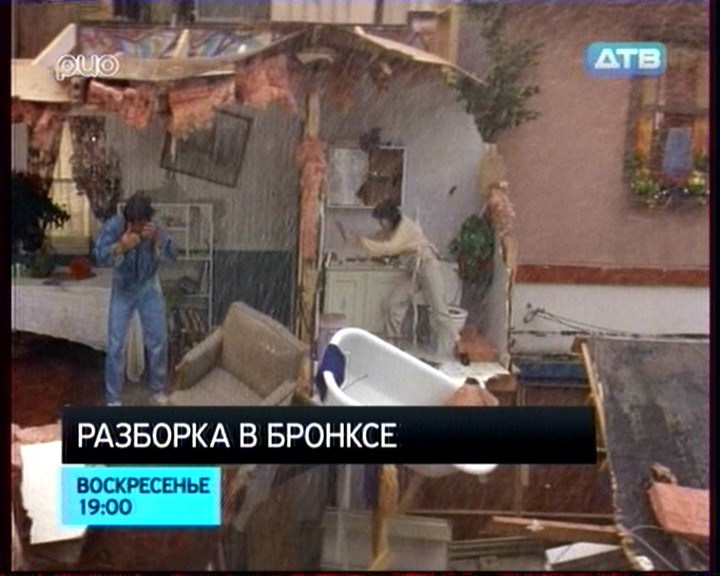

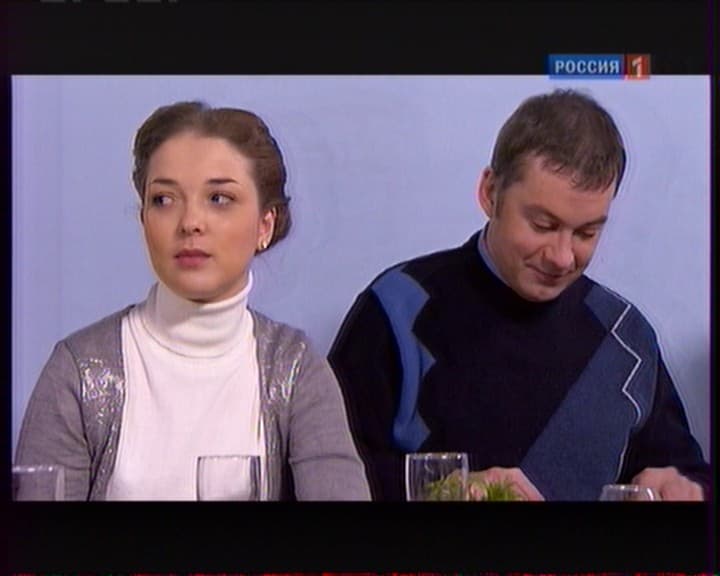

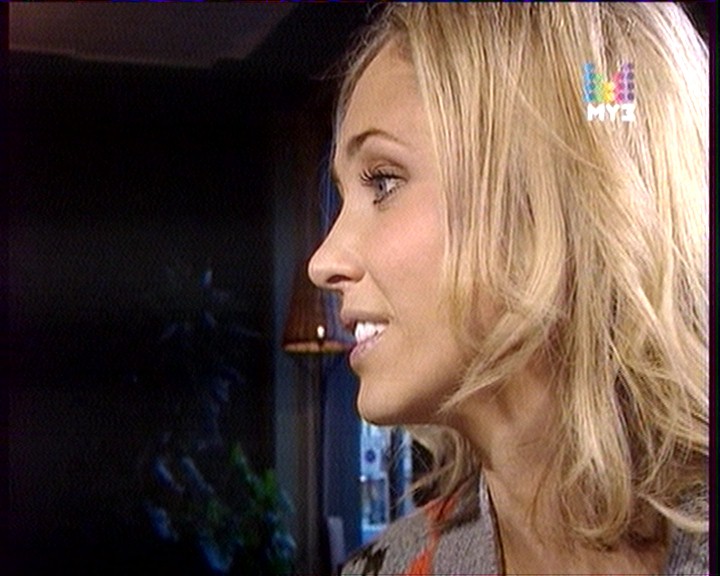

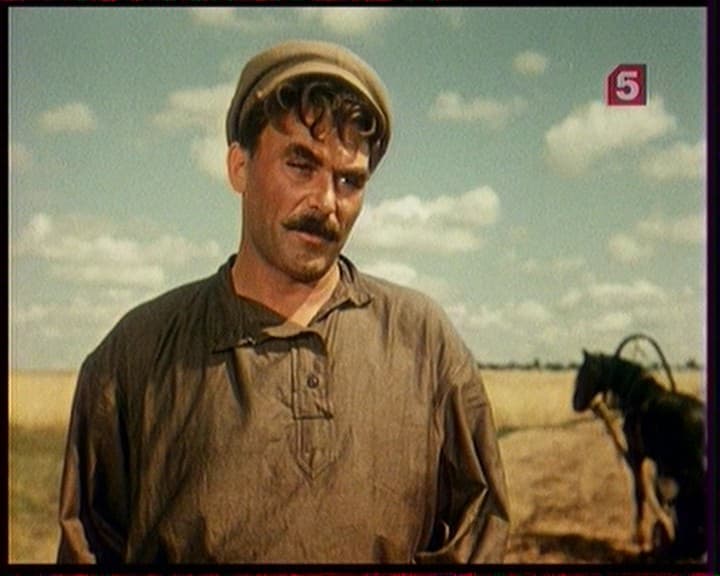

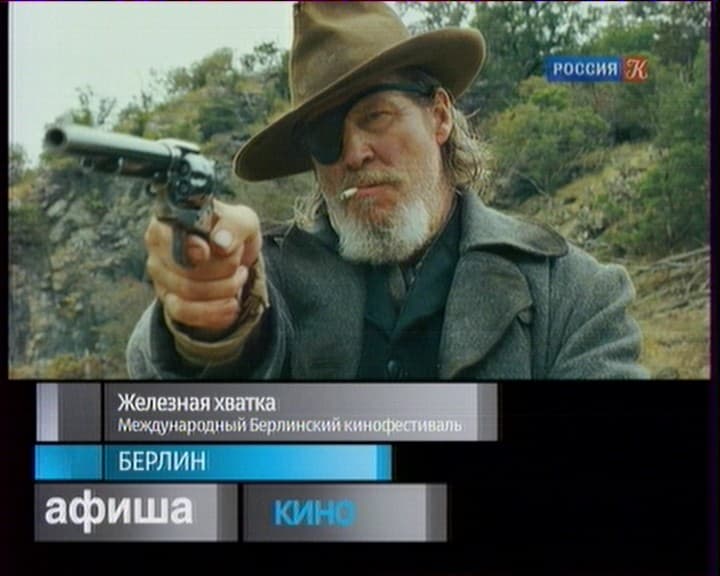

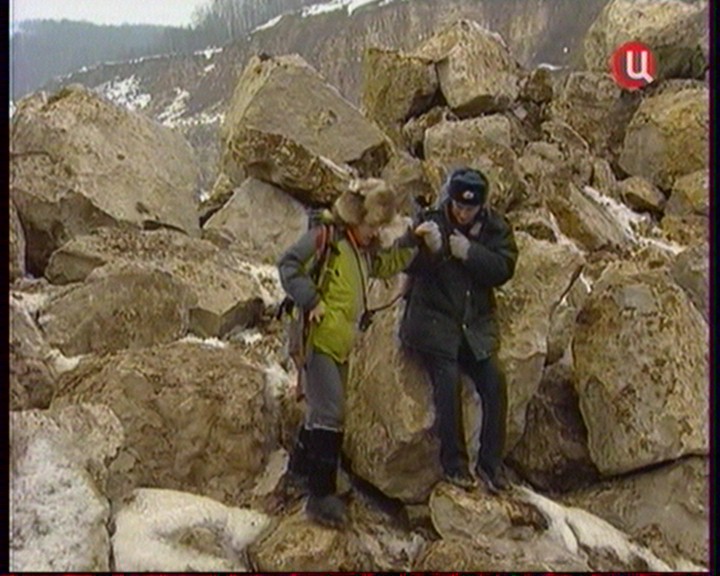

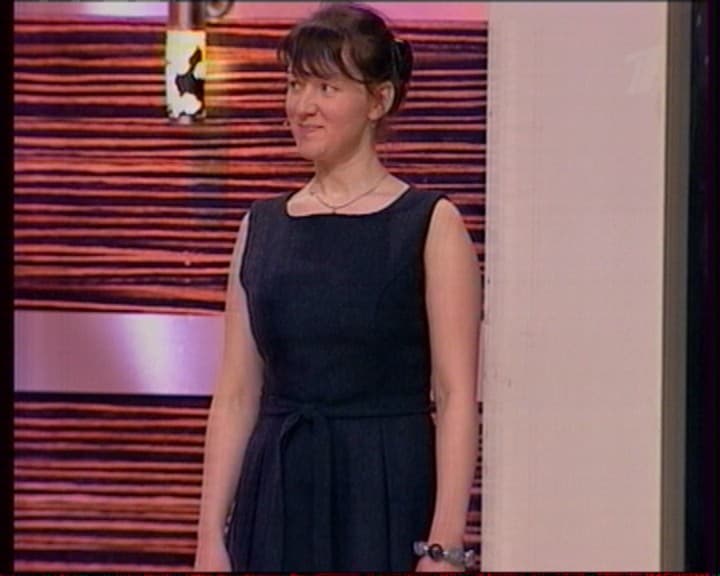

В аналоговом режиме тюнер продемонстрировал хорошее качество приёма.

Похоже, в TiVme был переработан фирменный алгоритм деинтерлейсинга, заметно снижающий чёткость, кроме того, выводимое изображение перестало ограничиваться разрешением 640×480. Не забудем и о настраиваемом шумоподавлении. Результатом стало хорошее качество изображения, заметно лучшее, нежели у моделей, работающих с предыдущими версиями ПО.

К качеству звука претензий нет.

Тюнер корректно работает с мультимедийными оболочками современных операционных систем, чему способствует и автоматическое определение стандарта цветности (к слову, отсутствующее в драйвере AVerTV Hybrid Volar HD).

FM-тюнер

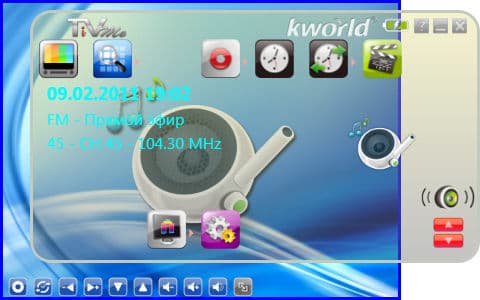

FM-часть программы TiVme, мягко говоря, лаконична.

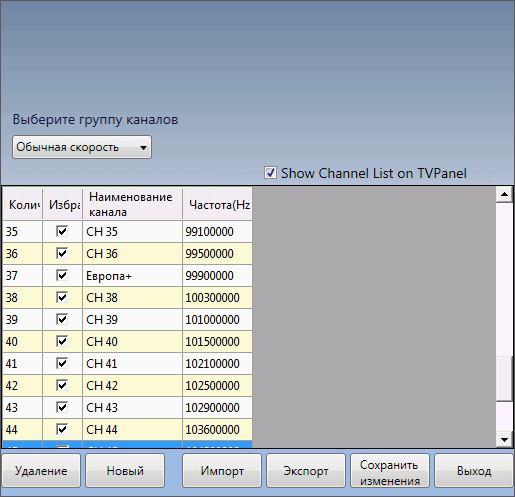

Фактически все настройки сводятся к поиску каналов с возможностью удаления, добавления и переименования станций.

Несмотря на то, что при поиске нашлось больше количество лишних радиостанций, качество приёма после редактирования полученного списка заслуживает хорошей оценки.

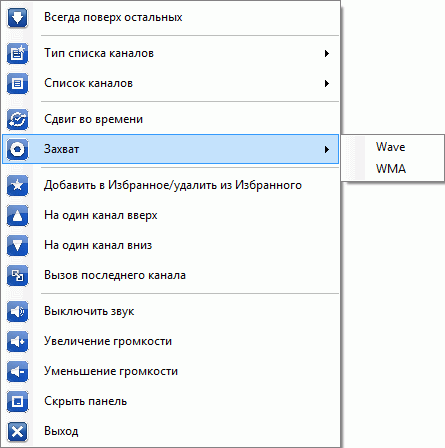

Запись возможна только в WMA с параметрами 44 кГц, 128 Кбит/с (используется при запланированной записи) и доступном через контекстное меню WAV.

При тестировании было замечено потрескивание звука, однако в записи артефакты не проявлялись, вероятно, это особенность работы в тестовой конфигурации.

Без учёта этого обстоятельства тюнер продемонстрировал хорошее качество звука в FM-режиме (скачать 20-секундный фрагмент, MP3, 489 КБ).

Пульт ДУ

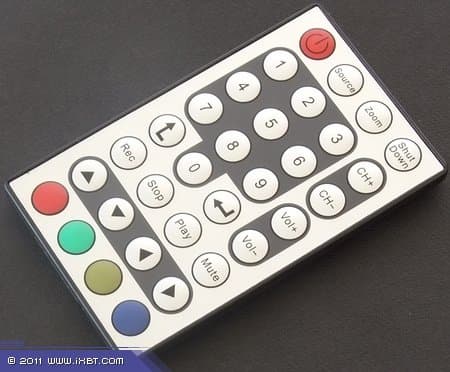

KWorld USB Hybrid TV Stick Pro комплектуется хорошо знакомым нам по предыдущим продуктам компании, в частности по KWorld USB Hybrid TV Stick, компактным 32-кнопочным пультом ДУ мембранного типа.

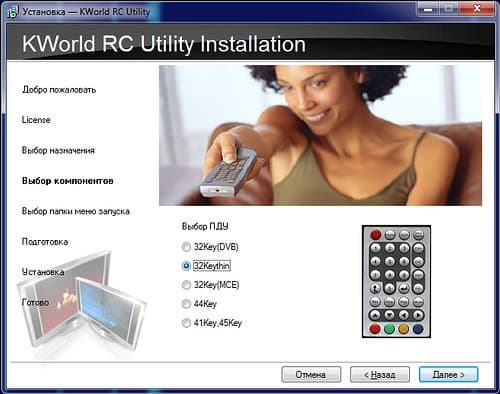

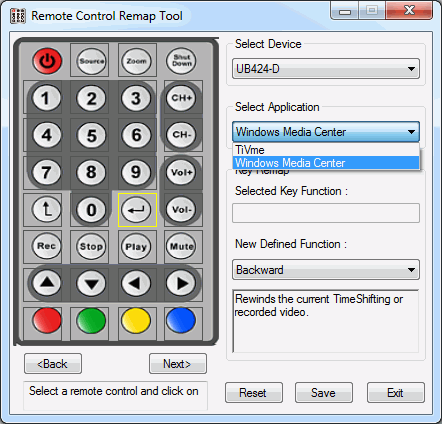

Для работы пульта устанавливается отдельная утилита, при тестировании использовалась версия 1.2.0.8.100910. Отрадно, что и здесь ПО разработки KWorld вышло на современный уровень, предоставив возможность пользовательской настройки кнопок как для программы TiVme, так и для Windows Media Center.

Нажатие кнопок достаточно информативно. Пульт работает от батарейки CR2025 3V, входящей в комплект поставки.

Выводы

Плюсы

  • низкое энергопотребление;
  • поддержка всех используемых форматов аналогового телевидения с декодированием стереозвука;
  • поддержка DVB-T;
  • хорошее качество приёма во всех режимах;
  • поддержка H.264 в цифровом режиме;
  • автоматическое определение стандарта цветности;
  • индивидуальные настройки изображения для каждого канала;
  • режим отложенного просмотра;
  • многоканальный предварительный просмотр;
  • шумоподавление;
  • возможность вывода текстовой информации поверх изображения;
  • отключение компьютера/переход в энергосберегающий режим после выполнения задания;
  • настраиваемый пульт ДУ;
  • поддержка Windows XP/Vista/Windows 7 (32- и 64-разрядных версий);
  • наличие в комплекте поставки дополнительного ПО.

Минусы

  • ограниченная поддержка сторонних кодеков при записи;
  • отсутствие возможности работы с источниками компонентного сигнала;
  • неточности русского интерфейса.

Использование современной аппаратной базы обеспечивает KWorld USB Hybrid TV Stick Pro экономичность, хорошее качество приёма, изображения и звука. Несмотря на некоторые спорные решения в интерфейсе программы TiVme, новое ПО полностью удовлетворяет современным базовым требованиям, а реализованное в драйвере автоматическое определение стандарта цветности позволяет тюнеру работать с мультимедийными интерфейсами современных операционных систем.

Таким образом, выбор между этой моделью и AVerTV Hybrid Volar HD будет определяться, в основном, конечной розничной ценой и возможностями штатного ПО, и выбор этот будет непростым.

Средняя текущая цена (количество предложений) KWorld USB Hybrid TV Stick Pro в московской рознице: $56(6)
