Светодиодная подсветка предоставила дизайнерам больше свободы. Линейка светодиодов компактнее и меньше греется, чем флуоресцентная лампа, а потому корпуса мониторов можно делать гораздо тоньше и без щелей для вентиляции. По крайней мере, если еще и блок питания вынести. Монитор AOC e2343F2 — воплощение этой концепции.
Содержание:
- Паспортные характеристики, комплект поставки и цена
- Внешний вид
- Коммутация
- Меню, локализация и управление
- Изображение
- Оценка качества цветопередачи
- Измерение равномерности черного и белого полей, яркости и энергопотребления
- Определение времени отклика и задержки вывода
- Измерение углов обзора
- Выводы
Паспортные характеристики, комплект поставки и цена
| Тип матрицы | TN со светодиодной подсветкой |
| Диагональ | 58,42 см (23 дюйма) |
| Отношение сторон | 16:9 |
| Разрешение | 1920×1080 пикселей |
| Шаг пикселей | 0,265 мм |
| Яркость | 250 кд/м² |
| Контрастность | динамическая 50 000 000:1, статическая 1000:1 |
| Углы обзора | 170° (гор.) и 160° (верт.) до контраста 10:1 |
| Время отклика | 2 мс |
| Количество отображаемых цветов | 16,7 млн. |
| Интерфейсы |
|
| Совместимые видеосигналы | До 1920×1080 пикселей при 60 Гц Отчет MonInfo для VGA-подключения Отчет MonInfo для HDMI-подключения |
| Акустическая система | Отсутствует |
| Особенности |
|
| Размеры (Ш×В×Г) | 547,2×404,6×182 мм |
| Масса | 2,85 кг |
| Потребляемая мощность | Менее 28 Вт менее 0,5 Вт в режиме ожидания, менее 0,3 Вт в выключенном состоянии |
| Комплект поставки |
|
| Ссылка на сайт производителя | www.aoc-europe.com |
| Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) | Н/Д(0) |

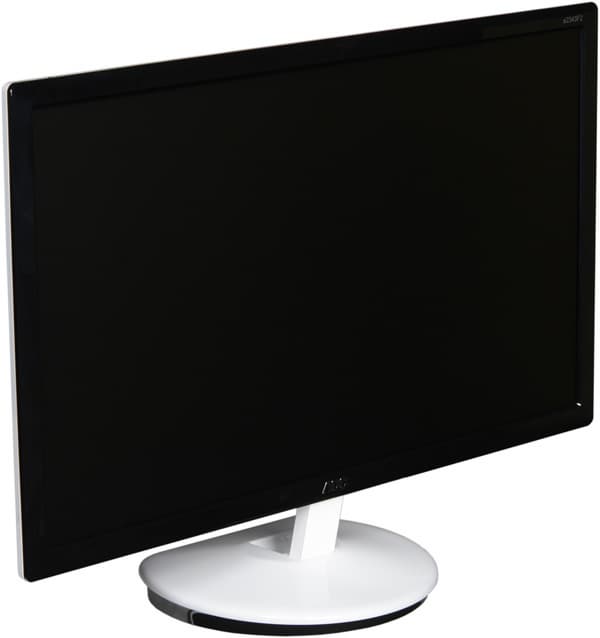

Внешний вид

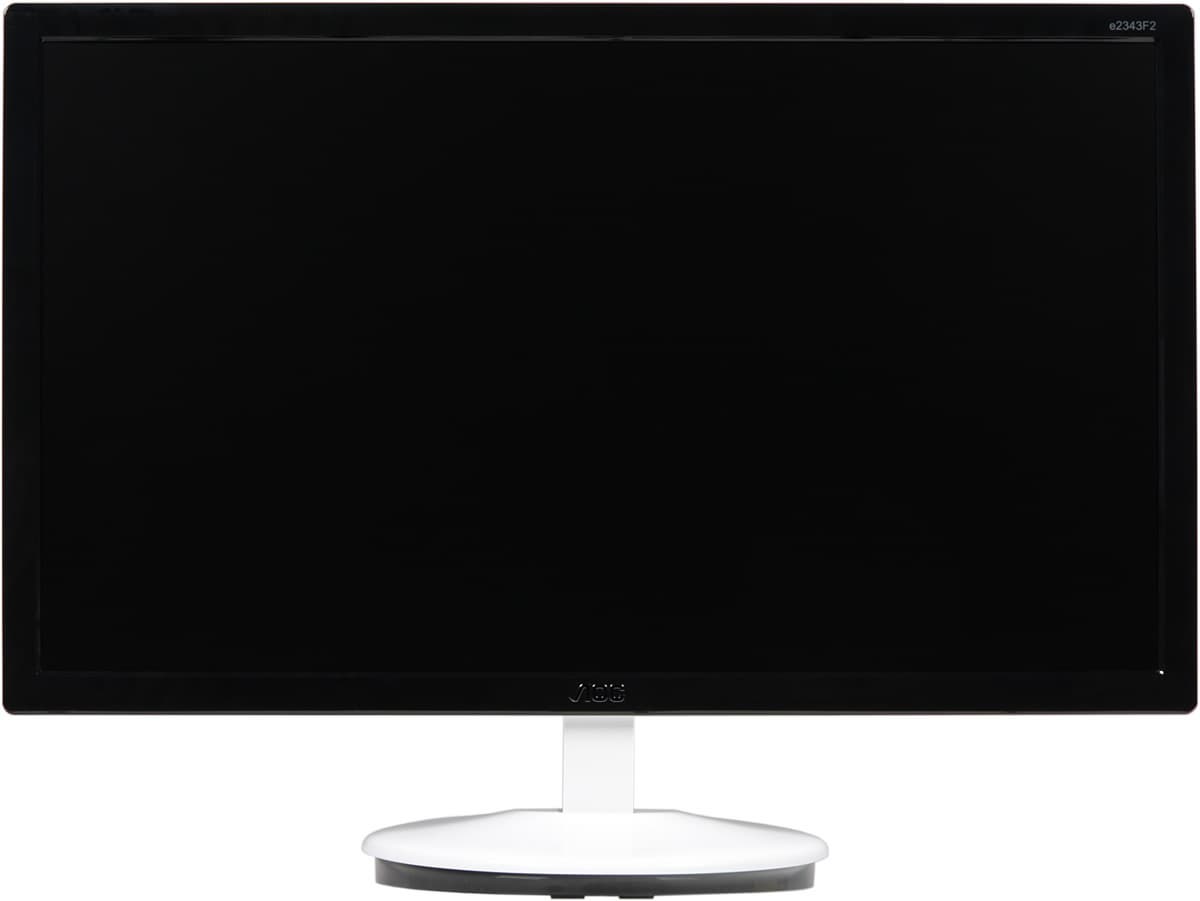

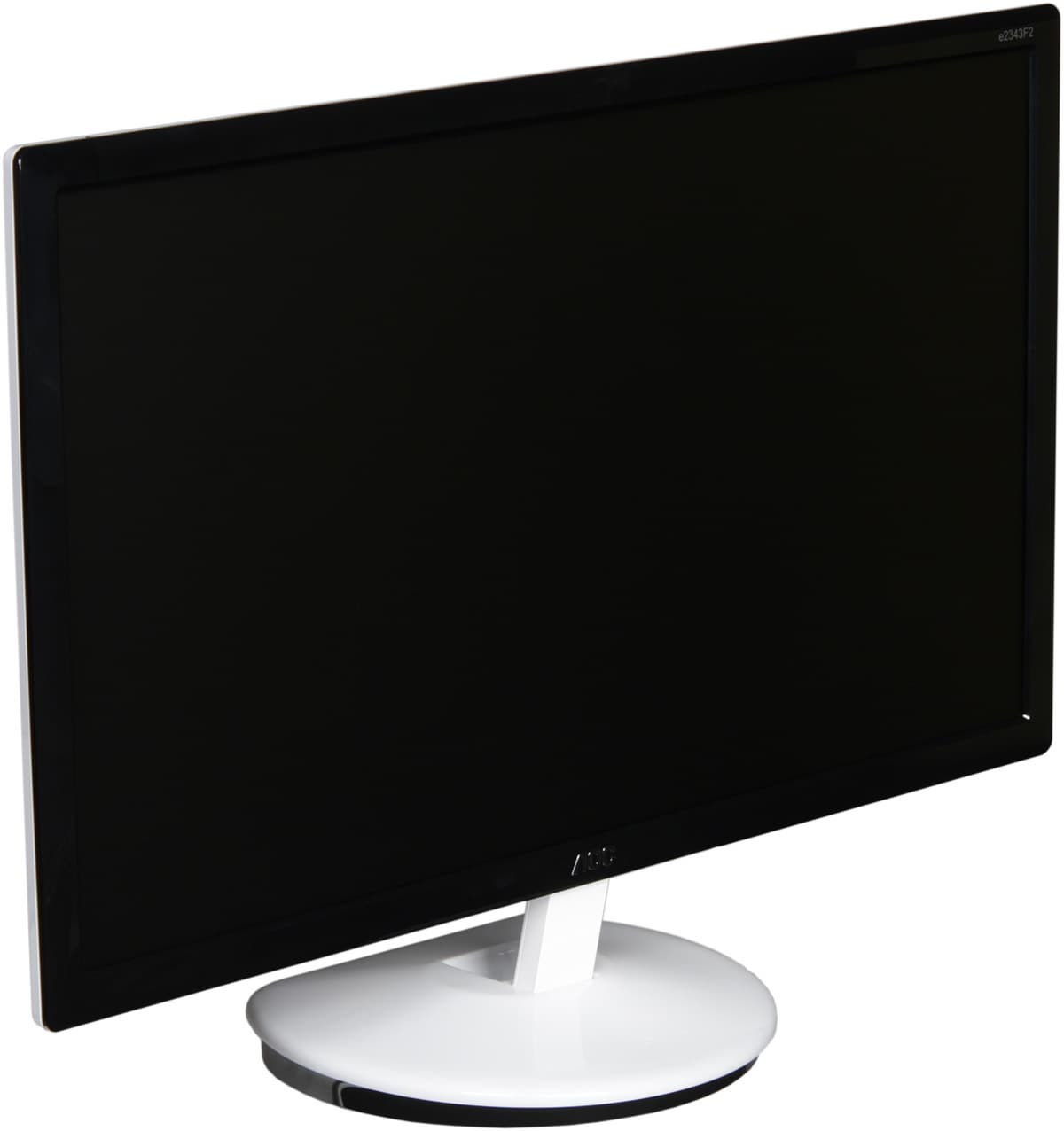

Корпус блока экрана, стойка и основание подставки изготовлены из пластика с зеркально-гладкой поверхностью. Фронтальная рамка и нижняя часть основания черные, остальные поверхности — белые. Матрица экрана черная и матовая. Блок экрана плоский и тонкий — согласно нашим измерениям толщина равна 13,5 мм. Сенсорные кнопки управления расположены на верхней части основания ближе к переднему краю.

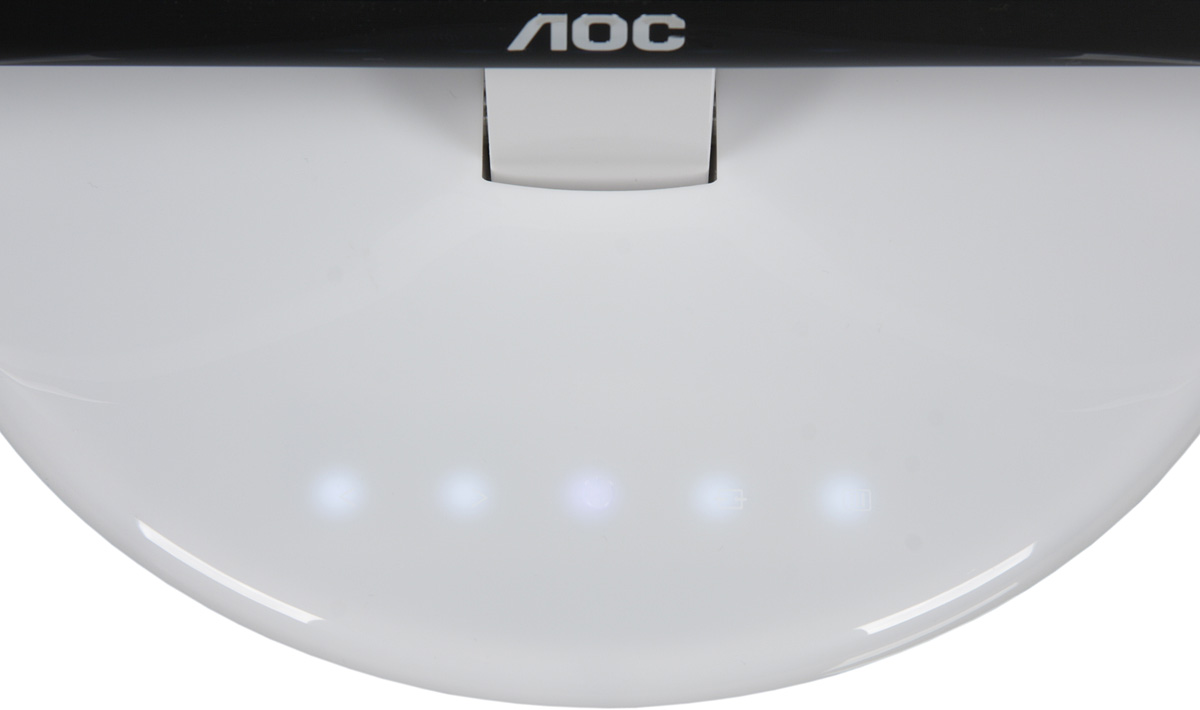

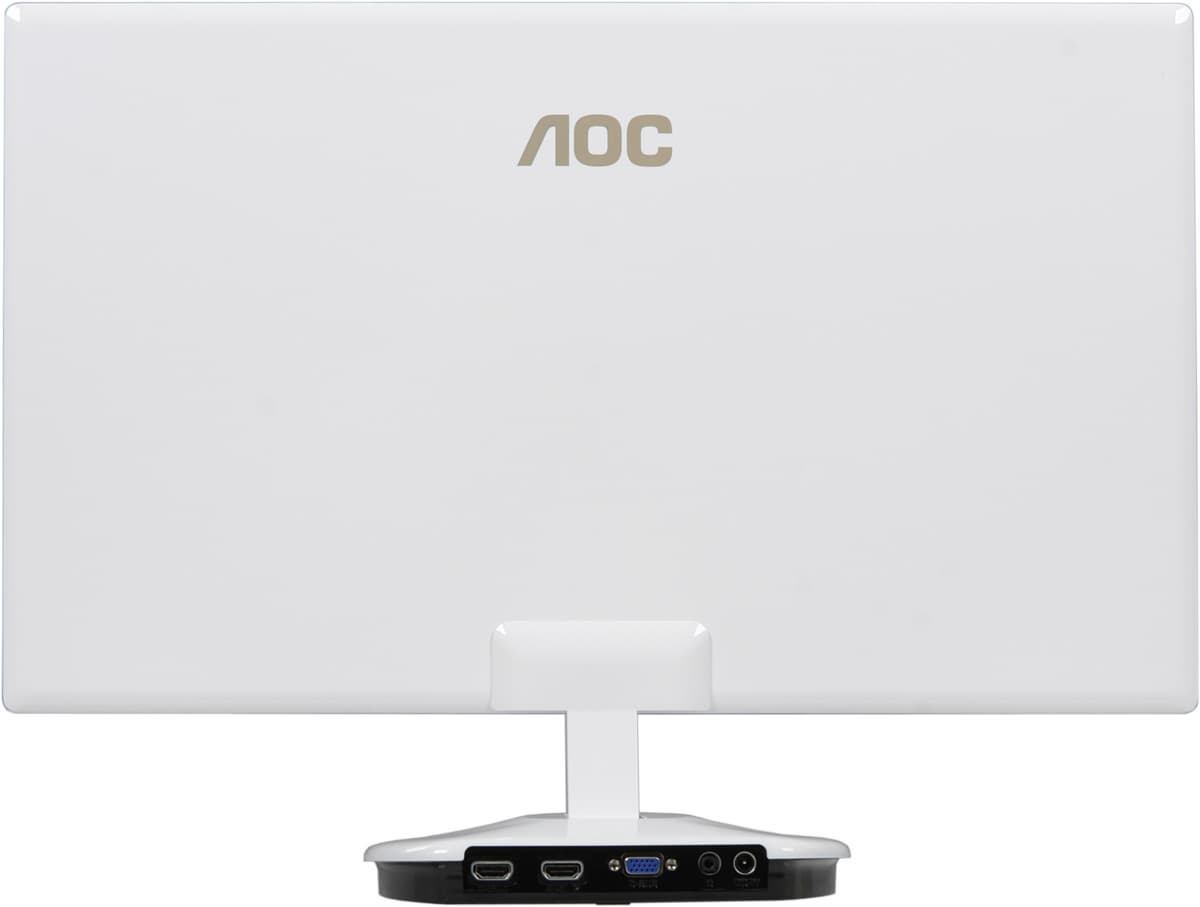

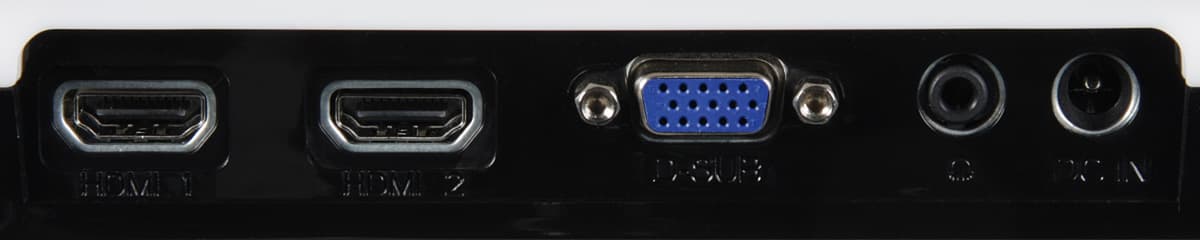

Кнопка питания (в центре) обозначена углублением и выдавленным значком, остальные кнопки — белой краской, поэтому с выключенной подсветкой их не так просто обнаружить. Разъем питания и интерфейсные разъемы расположены на заднем торце основания.

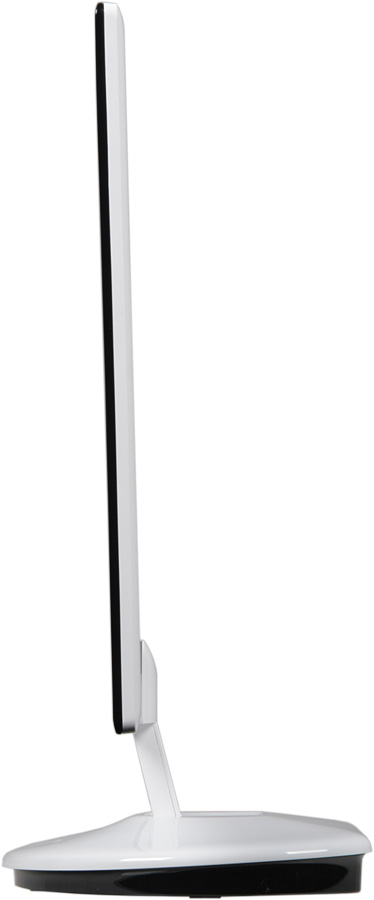

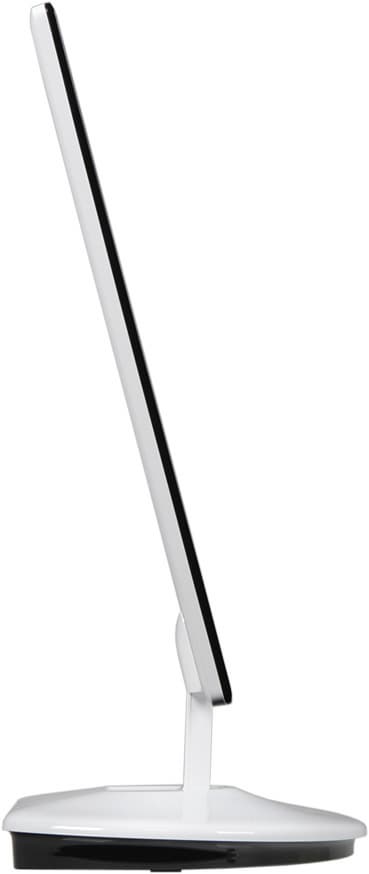

Основание подставки снизу усилено стальной площадкой и ребрами жесткости. Пять резиновых ножек-таблеток надежно фиксируют монитор на столе, а относительно большая площадь основания обеспечивает монитору хорошую устойчивость. Шарнир подставки позволяет немного наклонять блок экрана вперед и больше — назад.
Соединение стойки с корпусом нежесткое, и если при регулировке наклона прилагать усилие к блоку экрана, то это сочленение сильно прогибается.

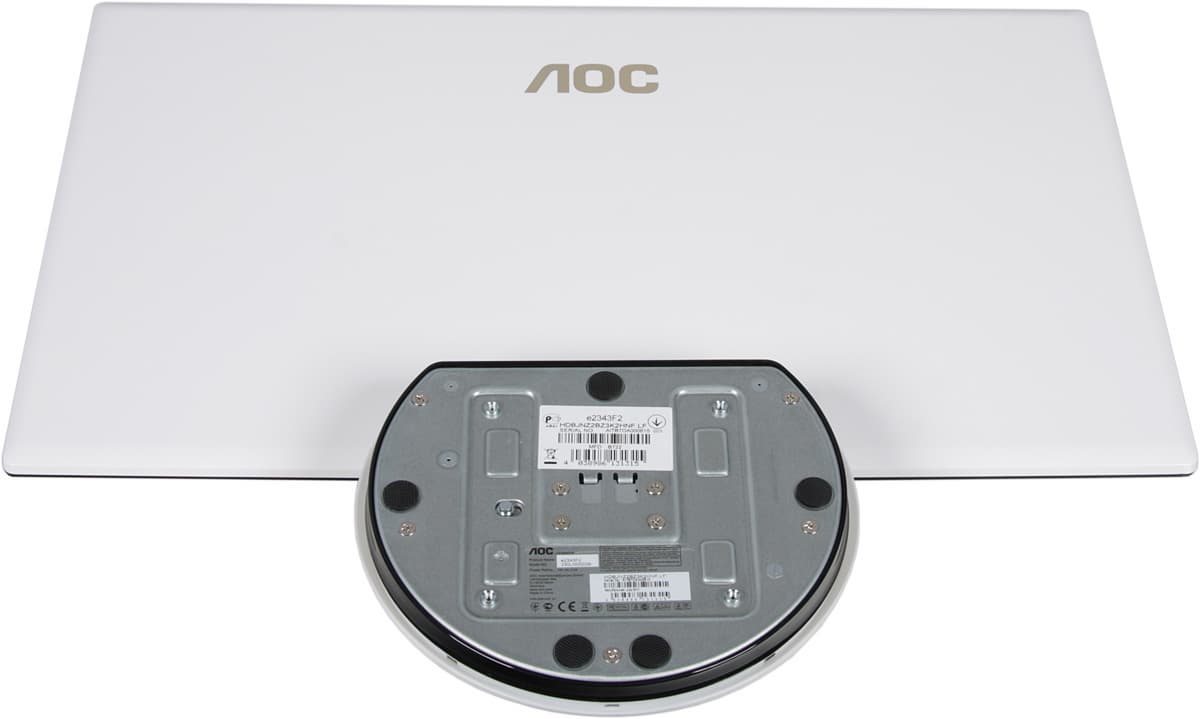

При необходимости, отщелкнув фиксатор, основание подставки можно повернуть параллельно плоскости экрана (в такой конфигурации монитор упакован в коробку), после чего воспользоваться отверстиями на днище основания для крепления монитора на VESA-совместимом кронштейне (площадка 100 на 100 мм).
Коммутация
Монитор оснащен тремя входами: парой HDMI и VGA. Если сигнал с текущего входа пропадает, то монитор автоматически пытается переключиться на другой. Вход HDMI способен принимать цифровые аудиосигналы (только PCM стерео), которые выводятся после преобразования в аналоговый вид через гнездо миниджек 3,5 мм. К этому гнезду можно подключить внешнюю активную акустическую систему или наушники. Мощности выхода хватило, чтобы в 32-омных наушниках был большой запас по громкости. Качество звука в наушниках очень хорошее — звук чистый, воспроизводятся все частоты, в паузах шума не слышно.
Меню, локализация и управление

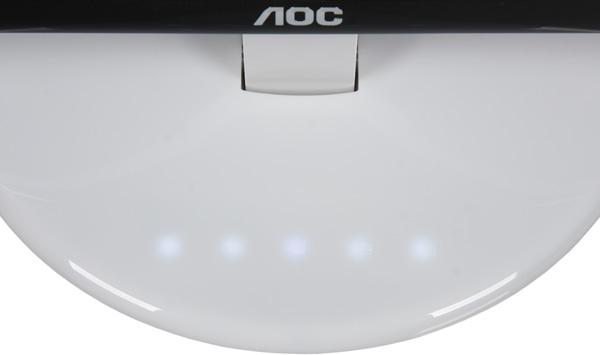

Индикатор питания, расположенный под кнопкой питания, при работе неярко светится белым, в режиме ожидания — красным и не горит, если монитор выключен. При первом нажатии на одну из остальных кнопок включается их подсветка белым светом, но цветовой тон их подсветки немного отличается от белой подсветки кнопки питания, что слегка раздражает. Через некоторое время после последнего нажатия подсветка этих кнопок отключается. Когда нет меню, то первая кнопка (слева на право) выводит окошко с выбором профиля, вторая кнопка — с регулировкой громкости (при HDMI-подключении)
или подтверждением запуска автоматической подстройки под параметры VGA-сигнала. Навигация по меню не очень удобная, как из-за последовательности действий, так и потому, что кнопки на ощупь не находятся, но само меню довольно крупное, и в нем используется хорошо читаемый шрифт. Первая страница меню представляет собой 9 красочных иконок, внутренние страницы имеют более привычный вид.
При настройке изображения меню остается на экране, что немного мешает при оценке вносимых изменений. При желании можно изменить положение меню на экране, выбрать тайм-аут автоматического выхода и увеличить прозрачность фона меню.
В меню можно активировать таймер на выключение (1—24 часа).
Есть русская версия экранного меню. Кириллический шрифт меню ровный и читаемый. Качество перевода на русский язык приемлемое. К монитору прилагается краткое руководство в картинках, а также CD-ROM с файлами руководства пользователя на нескольких языках, в том числе и на русском языке. Кроме того, на этом диске есть программа для настройки монитора с компьютера i-Menu, менеджер по энергосбережению e-Saver и организатор рабочего стола Screen+, а также драйвер монитора (файлы INF и CAT) и профиль цветокоррекции (ICM). На сайте компании мы нашли все эти файлы, кроме файлов с руководством.
Присутствуют стандартные настройки контрастности и яркости. Их предустановленные сочетания хранятся в 6 профилях (список Эконом).
Gamma — это выбор одного из трех профилей гамма-коррекции. Цветовая температура устанавливается или выбором одного из четырех предустановленных профилей или ручной регулировкой интенсивности трех цветов.
Есть режим DCR, при его включении на темных изображениях яркость автоматически уменьшается, на светлых — повышается. На странице Усиление Цвета перечислены специальные режимы цветокоррекции, а при выборе Демо. экран делится на две половинки, на одной демонстрируется исходное изображение, на другой скорректированное.
Настройки на странице Улучш. Изображ. позволяют включить режим с прямоугольной областью, в которой выполняется независимая коррекция изображения.
При этом можно изменять размер и положение этой области. Режимов геометрической трансформации всего два: в одном выполняется принудительное растягивание картинки на всю площадь экрана (подходит для сигналов 16:9 и анаморфированных фильмов в формате 4:3); во втором изображение увеличивается до границ экрана с сохранением пропорций 4:3. Доступность режимов определяется типом видеосигнала.
При VGA-подключении автоматическая подстройка под параметры сигнала выполняется быстро и правильно, при этом на шкале серого первые четыре оттенка неотличимы по яркости от черного. Как при VGA-, так и при DVI-D-подключении (с помощью кабеля-переходника на HDMI) поддерживается разрешение до 1920×1080 пикселей включительно. Интерполяция низких разрешений к разрешению матрицы выполняется без артефактов. В режиме 1920 на 1080 пикселей яркостная и цветовая четкости максимально возможные, дополнительного подчеркивания контуров нет. Все оттенки цветов синтезируются с помощью динамического смешения цветов (дизеринга).
Кинотеатральные режимы работы тестировались с использованием Blu-ray-плеера Sony BDP-S300. Использовалось HDMI-подключение. Монитор воспринимает чересстрочные сигналы 576i и 480i и отображает их в режиме вывода по полям. Режимы 576p, 480p, 720p, 1080i (вывод по полям) и 1080p (50/60 кадр/с) монитор поддерживает, а 1080p при 24 кадр/с — нет. Тонкие градации оттенков различаются как в светах, так и в тенях. Яркостная и цветовая четкости очень высокие и определяются только разрешением входного сигнала. В режиме 1080p картинка выводится 1:1 без какой-либо интерполяции. При масштабировании артефактов не появляется, даже выполняется частичное сглаживание контуров. Уровень черного достаточно низкий, засветка восприятию темных сцен не мешает. В общем, монитор хорошо справился с показом фрагментов кино- и мультипликационных фильмов, содержащих как темные, так и яркие сцены.
Тестирование ЖК-матрицы
Оценка качества цветопередачи

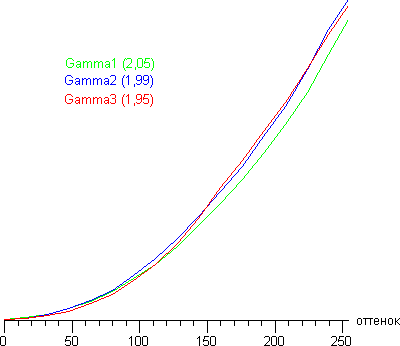

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Gamma. На графике ниже приведены полученные гамма-кривые (в подписях число в скобках — это показатель аппроксимирующей степенной функции):
Реальная гамма-кривая ближе всего к стандартной при значении Gamma1, поэтому далее мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255) именно при этом значении. Заметим, что настройку контрастность мы установили в 42, так как при превышении этого значения гамма-кривая имела заметный перегиб в светлой части. График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

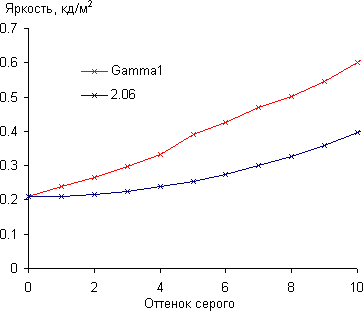

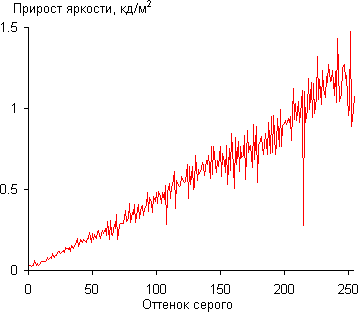

Рост прироста яркости в целом равномерный, и каждый следующий оттенок значимо ярче предыдущего, в том числе в темной области:

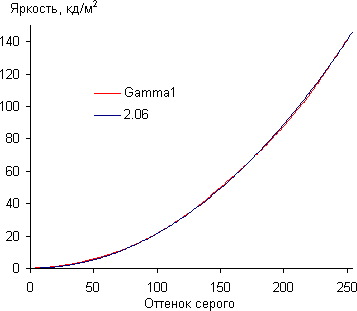

Аппроксимация полученной гамма-кривой дала показатель 2,06, при этом аппроксимирующая показательная функция почти не отклоняется от реальной гамма-кривой:
Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.3.4).
Цветовой охват немного отличается отsRGB:

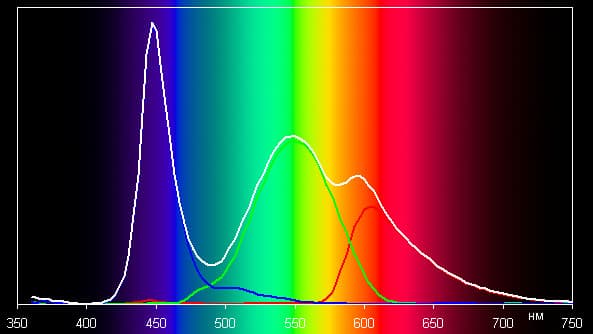

Ниже приведен спектр для белого поля (белая линия), наложенный на спектры красного, зеленого и синего полей (линии соответствующих цветов).
Такой спектр с тремя почти симметричными горбами по одному на каждый основной цвет характерен для мониторов, в которых используется светодиодная подсветка. Цветопередача даже при выборе профиля sRGB несколько отличается от стандартной, поэтому мы попытались вручную скорректировать цвета, регулируя усиление трех основных цветов. Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) в случае профиля sRGB и после ручной коррекции профиля:
Ручная коррекция существенно улучшила цветопередачу.
Измерение равномерности черного и белого полей, яркости и энергопотребления
Измерения яркости проводились в 25 точках экрана, расположенных с шагом 1/6 от ширины и высоты экрана (границы экрана не включены). Контрастность вычислялась, как отношение яркости полей в измеряемых точках.
| Параметр | Среднее | Отклонение от среднего | |
| мин., % | макс., % | ||
| Яркость черного поля | 0,22 кд/м² | −12,4 | 19,9 |
| Яркость белого поля | 181 кд/м² | −6,8 | 8,9 |
| Контрастность | 811:1 | −18,2 | 8,2 |

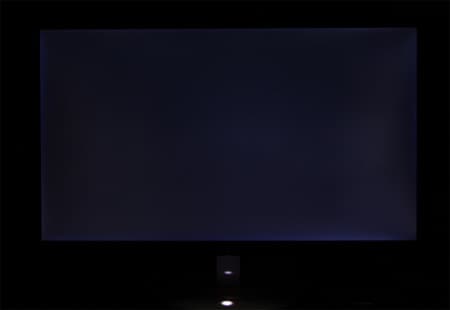

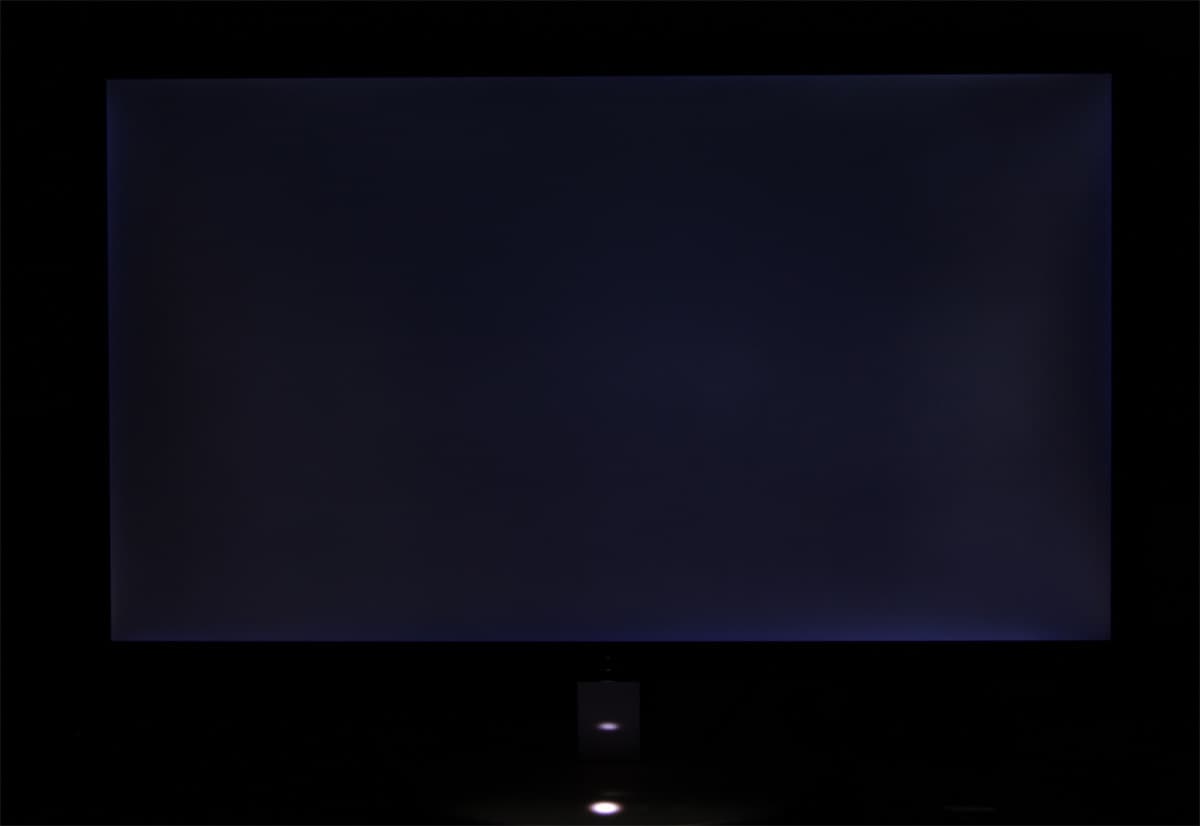

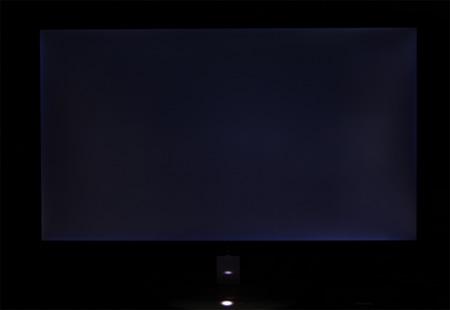

Аппаратные измерения показали хорошую равномерность белого поля. Равномерность черного поля и, как следствие, контрастности невысокие. Фотография ниже дает представление о распределении яркости черного поля по площади экрана:
В мониторе есть функция динамической подстройки яркости подсветки. Если она включена, то при выводе черного поля во весь экран через пару секунд подсветка отключается совсем.
Яркость белого поля в центре экрана определялась с помощью яркомера «Аргус-02».
| Значение настройки Яркость | Яркость, кд/м² | Потребление электроэнергии, Вт |
| 100 | 197 | 28,8 |
| 50 | 134 | 23,2 |
| 0 | 63 | 17,3 |
В режиме ожидания монитор потребляет 0,4 Вт, в выключенном состоянии — 0,3 Вт.
Яркость монитора меняется именно яркостью подсветки, т.е. без ущерба для качества изображения (сохраняется контрастность и количество различимых градаций) яркость монитора можно менять в широких пределах, что позволяет с комфортом работать и смотреть фильмы как в освещенном, так и в темном помещении. Мерцания подсветки не видно благодаря высокой частоте модуляции (прямоугольными импульсами со 100-процентной амплитудой) — 240 Гц.
Определение времени отклика и задержки вывода
Время отклика при переходе черный-белый-черный равно 22,4 мс (19,2 мс вкл. + 3,2 мс выкл.). Переходы между полутонами происходят в среднем за 33,5 мс в сумме. Режим с разгоном матрицы отсутствует, что и обуславливает относительно большие времена отклика.
Задержка вывода изображения относительно ЭЛТ-монитора составила 3,4 мс при VGA-подключении, 7,2 мс при HDMI-подключении (тестируемый монитор подключен как первичный). Такая задержка вряд ли кому-нибудь помешает даже в случае очень динамичных игр.
Измерение углов обзора
Чтобы выяснить, как меняется яркость экрана при отклонении от перпендикуляра к экрану, мы провели серию измерений яркости черного, белого и оттенков серого в центре экрана в широком диапазоне углов, отклоняя ось датчика в вертикальном и горизонтальном направлениях. Диагональное направление в случае TN-матриц не представляет особого интереса, поэтому этот тест мы пропустили.
 |  |
| В вертикальной плоскости | В горизонтальной плоскости |
 |  |
| Контрастность | Яркость черного поля |
Уменьшение яркости на 50% от максимального значения:
| Направление | Угол, градусы |
| Вертикальное | −17/36 |
| Горизонтальное | −42/42 |
Отметим плавное уменьшение яркости при отклонении от перпендикуляра к экрану в горизонтальном направлении, при этом графики не пересекаются во всем диапазоне измеряемых углов. При отклонении вниз темные оттенки инвертируются, при отклонении вверх инвертируются светлые. Контрастность в диапазоне углов ±82° опускается ниже значения 10:1 при отклонении вниз на 42° и на 76° по горизонтали. В целом, углы обзора этого монитора несколько меньше, чем у типичной современной матрицы типа TN.
Для количественной характеристики изменения цветопередачи мы провели колориметрические измерения для белого, серого (127, 127, 127), красного, зеленого и синего, а также светло-красного, светло-зеленого и светло-синего полей во весь экран с использованием установки, подобной той, что применялась в предыдущем тесте. Измерения проводились в диапазоне углов от 0° (датчик направлен перпендикулярно к экрану) до 80° с шагом в 5°. Полученные значения интенсивностей были пересчитаны в ΔE относительно замера каждого поля при перпендикулярном положении датчика относительно экрана. Результаты представлены ниже:
В качестве реперной точки можно выбрать отклонение в 45°, что может быть актуальным в случае, например, если изображение на экране рассматривают два человека одновременно. Критерием сохранения правильности цветов можно считать значение ΔE меньше 3. Из графиков следует, что при отклонении, особенно по вертикали вниз, цвета претерпевают значительный сдвиг по тону.
Выводы
По своей функциональности монитор AOC e2343F2 представляет собой типичное устройство отображения на TN-матрице, с минимумом настроек и дополнительных функций, имеющих практическое значение. Из общей массы его выделяют несколько необычный дизайн с черно-белым сочетанием зеркально-гладкого пластика и малой толщиной блока экрана, а также подставка-трансформер. Два входа HDMI позволят подключать монитор к двум источникам сигнала, например, к компьютеру и плееру, что упростит переход от работы и игр на компьютере к просмотру кино. В целом, по совокупности свойств монитор можно считать универсальным устройством отображения — на нем можно выполнять типичную офисную работу и смотреть фильмы, но играть в динамичные игры может быть не очень комфортно из-за отсутствия режима с разгоном матрицы.
Достоинства:
- Интересный дизайн
- Три видеовхода
- Отличное качество звука в наушниках
- Трансформируемая подставка
- Набор из трех программ на комплектном CD
- Читаемое и русифицированное меню
Недостатки:
- Малая жесткость в сочленении стойки подставки с блоком экрана
- Незначительный завал в тенях при VGA-подключении
