Материнская плата MSI X99A Tomahawk


В этой статье мы рассмотрим очередную новинку компании MSI — материнскую плату MSI X99A Tomahawk, которая относится к игровой категории MSI Arsenal Gaming и названа в честь американской крылатой ракеты. Не очень понятно, чем руководствовались китайские маркетологи, придумав такое название, но вообще коленопреклонение перед американским оружием нынче как-то не в тренде. Итак, давайте познакомимся с этой крылатой ракетой поближе.

Комплектация и упаковка

Плата MSI X99A Tomahawk поставляется в картонной коробке цвета хаки с изображением крылатой ракеты.

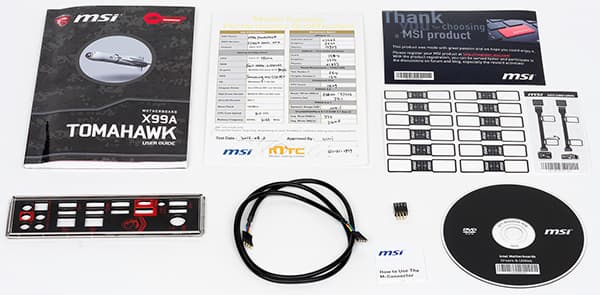

Комплектация этой платы довольно скромная. Кроме традиционной инструкции пользователя в комплект поставки входит DVD-диск с программным обеспечением и драйверами, шесть SATA-кабелей (все разъемы с защелками, три кабеля имеют угловой разъем с одной стороны), мостик SLI, заглушка задней панели платы, кабель RGB LED для подключения светодиодной ленты, а также набор стикеров для SATA-кабелей.

Конфигурация и особенности платы

Сводная таблица характеристик платы MSI X99A Tomahawk приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core i7 (Haswell-E, Broadwell-E)
Процессорный разъем
LGA 2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 128 ГБ)
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel I218-V
Intel I210AT
Слоты расширения
2 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8
2 × PCI Express 2.0 x1
1 × M.2 (PCIe 3.0 x4, SATA типоразмер 2242/2260/2280/22110)
1 × U.2
SATA-разъемы
10 × SATA 6 Гбит/с (включая два порта SATA 6 Гбит/с от разъема SATA Express)
1 × SATA Express
USB-порты
1 × USB 3.1 (Type-С)
1 × USB 3.1 (Type-A)
8 × USB 3.0
8 × USB 2.0

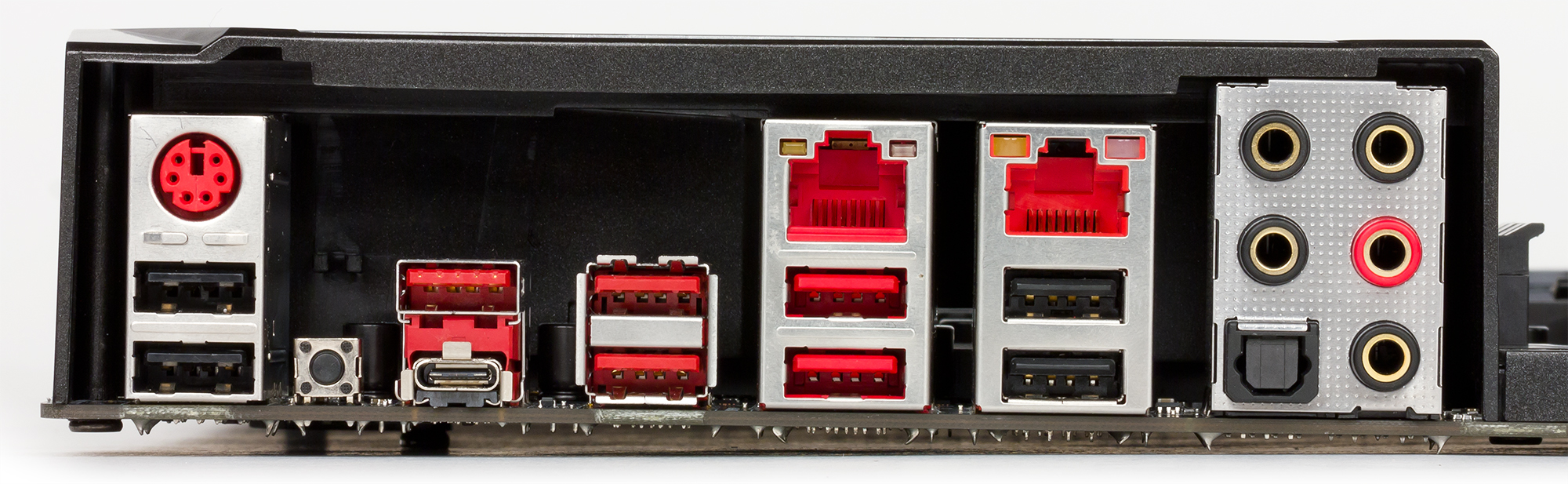

Разъемы на задней панели
1× USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
4 × USB 3.0
4 × USB 2.0
2 × RJ-45
1 × PS/2
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
10 × SATA 6 Гбит/с
1 × SATA Express
1 × M.2
1 × U.2
2 разъема для подключения портов USB 3.0
2 разъема для подключения портов USB 2.0
5 разъемов для подключения 4-контактных вентиляторов
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-14242894
Розничные предложения L-14242894-5

Форм-фактор

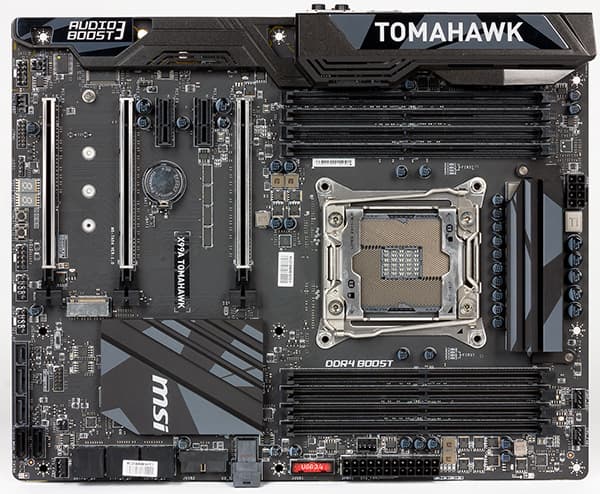

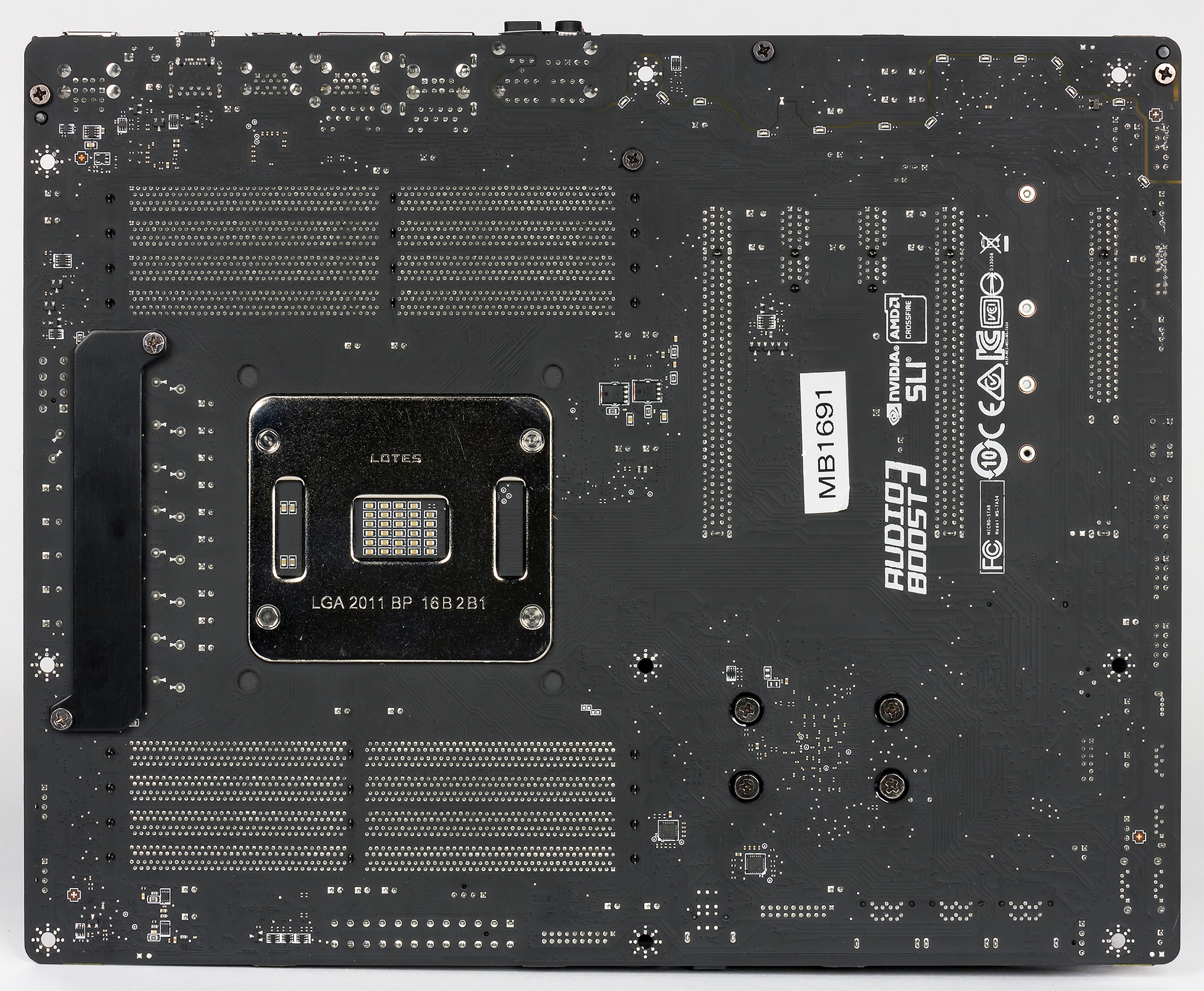

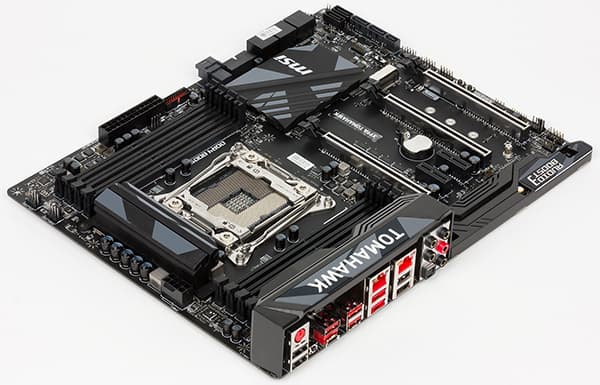

Плата MSI X99A Tomahawk выполнена в форм-факторе ATX (305×244 мм), а для ее монтажа предусмотрено девять стандартных отверстий.


Чипсет и процессорный разъем

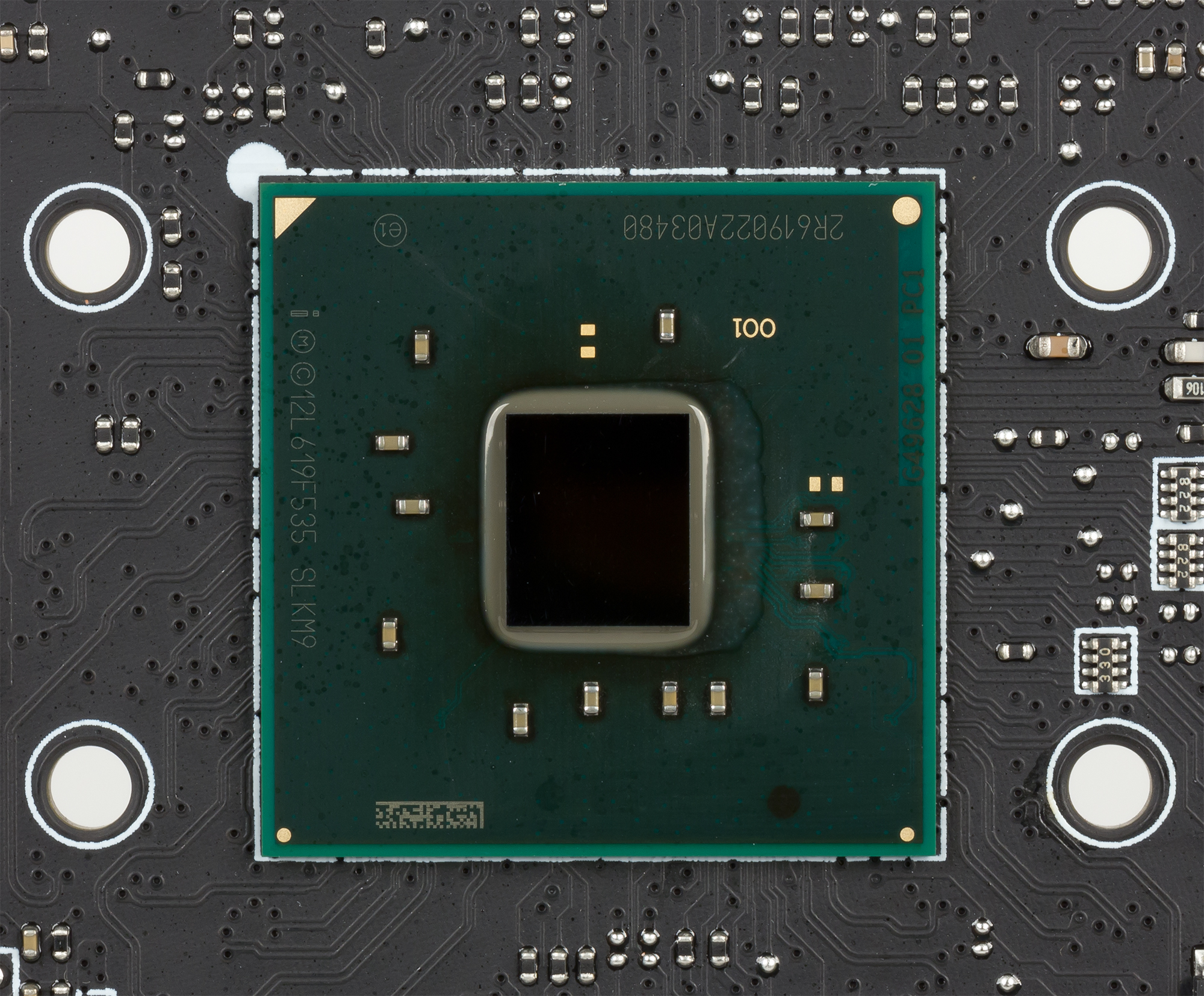

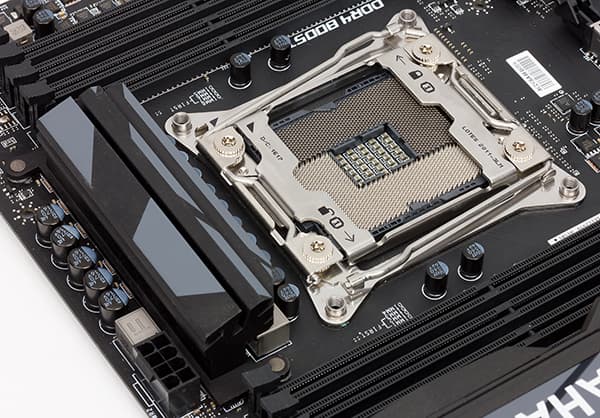

Плата MSI X99A Tomahawk основана на чипсете Intel Х99 и поддерживает процессоры c кодовым наименованием Haswell-E и Broadwell-E с разъемом LGA 2011-v3. Во всяком случае, именно эти процессоры указываются в спецификации платы.


Память

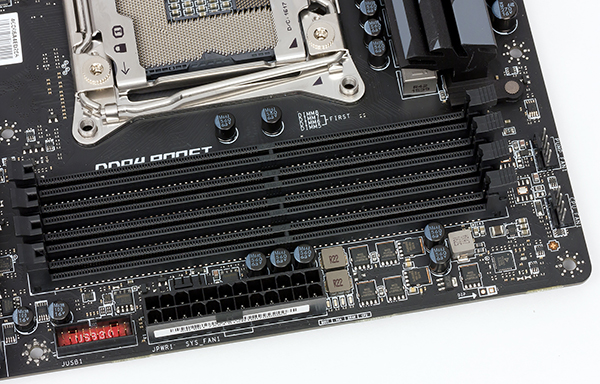

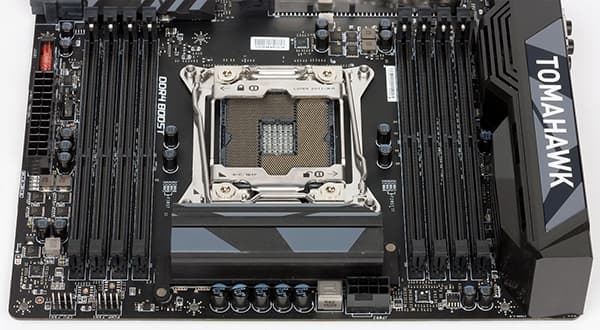

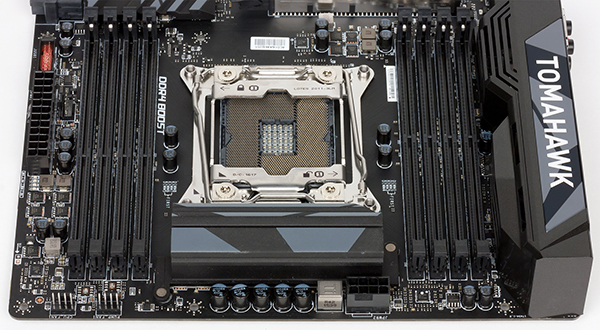

Для установки модулей памяти на плате MSI X99A Tomahawk предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти с максимальным объемом до 128 ГБ (при использовании 16-гигабайтных модулей памяти). Кроме того, в спецификации указывается, что плата поддерживает также и память с коррекцией ошибок (ECC), но, конечно, такая память совместима только с процессорам Intel Xeon E5. Забегая вперед, отметим, что процессоры Intel Xeon E5 также поддерживаются данной платой.


Слоты расширения, разъемы M.2 и U.2

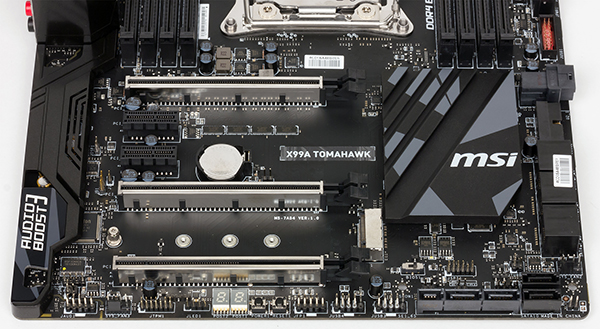

Для установки видеокарт или плат расширения на материнской плате MSI X99A Tomahawk имеется три слота с форм-фактором PCI Express 3.0 x16 и два слота PCI Express 2.0 x1. Причем, на плату можно установить до трех видеокарт и при этом будет поддерживаться технология Nvidia SLI или AMD CrossFire.

Со слотами PCI Express 2.0 x1 все просто – они реализован с использованием чипсетных линий PCIe 2.0.

А вот слоты с форм-фактором PCI Express 3.0 x16 реализованы на базе процессорных линий PCIe 3.0, а режим работы этих слотов зависит от того, какой процессор устанавливается на плате. Напомним, что процессоры Haswell-E и Broadwell-E существуют в вариантах с 40 и 28 линиями линиями PCIe 3.0.

В таблице технических характеристик платы MSI X99A Tomahawk указываются следующие возможные режимы работы слотов. Если используется процессор с 40 линиями PCIe 3.0, то при установке одной видеокарты допустимы следующие режимы: x16/x0/x0, x0/x16/x0, x0/x0/x8. Для двух видеокарт допустимы режимы x16/x16/x0, x0/x16/x8 и x8/x0/x8. В случае трех видеокарт слоты работают в режиме x8/x16/x8. Во всех вариантах задействуется максимум только 32 процессорные линии PCIe 3.0. Причем, первый слот (от процессора) переключаемый и может работать в режимах x16 или x8, второй слот работает только в режиме x16, а третий слот только в режиме x8.

Если используется процессор с 28 линиями PCIe 3.0, то при установке одной видеокарты допустимы следующие режимы: x16/x0/x0, x0/x8/x0, x0/x0/x8. Для двух видеокарт допустимы режимы x16/x8/x0, x0/x8/x8 и x8/x0/x8. В случае трех видеокарт слоты работают в режиме x8/x8/x8. Во всех вариантах задействуется максимум только 24 процессорные линии PCIe 3.0. Первый слот (от процессора) переключаемый и может работать в режимах x16 и x8, второй и третий слот работают только в режиме x8.

Как видим, в варианте процессора с 40 линиями PCIe 3.0 остаются незадействованными восемь процессорных линий PCIe 3.0, а в варианте процессора с 28 линиями PCIe 3.0 остаются незадействованными четыре линии. Эти оставшиеся линии используются для реализации разъемов M.2 и U.2, которые поддерживают устройства PCIe 3.0 x4 и на каждый разъем требуется 4 линии PCIe 3.0. Разъем M.2, кроме того, поддерживает SATA-устройства.

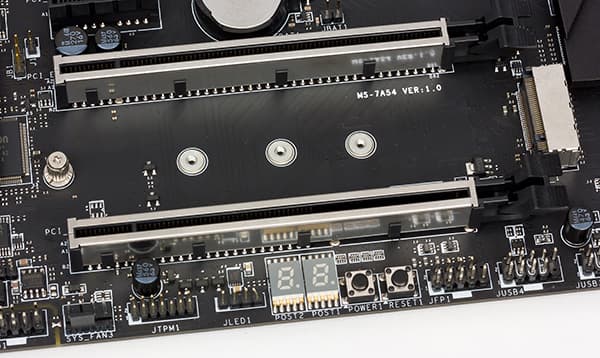

В варианте процессора с 40 линиями PCIe 3.0 разъемы M.2 и U.2 не разделяются друг с другом и не разделяются со слотами PCI Express 3.0 x16. То есть, 32 процессорные линии PCIe 3.0 используются для организации слотов с форм-фактором PCI Express 3.0 x16, а оставшиеся восемь линий используются для реализации разъемов M.2 и U.2.

Схема разделения процессорных линий PCIe 3.0 для случая процессора с 40 линиями PCIe 3.0 представлена далее.

Если же используется процессор с 28 линиями PCIe 3.0, то 24 линии используются для организации слотов с форм-фактором PCI Express 3.0 x16, а оставшиеся четыре линии используются для реализации разъема U.2. Разъем M.2 в данном варианте переключается на две чипсетных линии PCIe 2.0 и поддерживает устройства PCIe 2.0.

Как уже отмечалось, разъем M.2 поддерживает также и SATA-устройства и разделяем с двумя SATA портами разъема SATA Express. То есть, если в разъем M.2 установлено SATA-устройство, то два порта SATA, входящие в состав разъема SATA Express, будут недоступны.

Схема разделения линий PCIe 3.0 для случая процессора с 28 линиями PCIe 3.0 представлена далее.

SATA-порты и разъем SATA Express

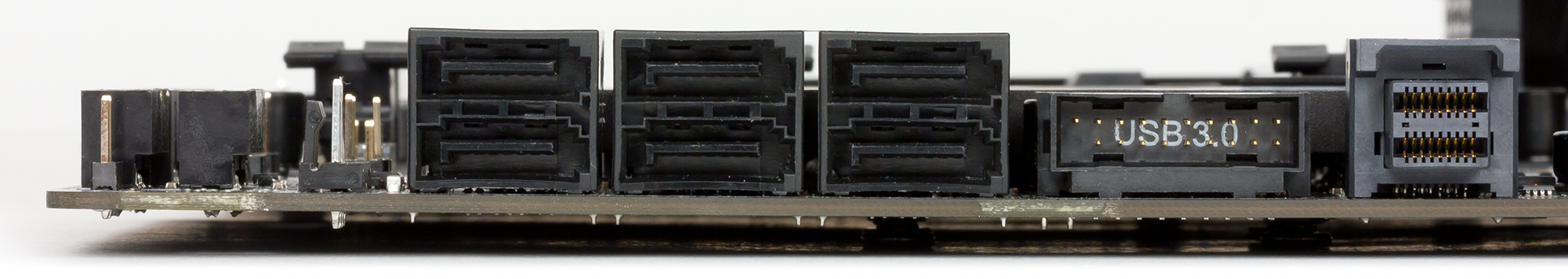

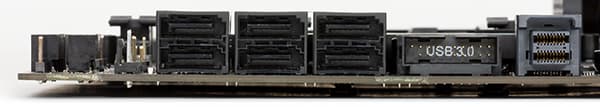

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с. Это восемь отдельных портов SATA 6 Гбит/с и еще два порта SATA 6 Гбит/с в составе разъема SATA Express.

В разъеме SATA Express, кроме двух портов SATA 6 Гбит/с задействуется еще и два чипсетных порта PCIe 2.0

Все порты SATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера. Шесть из десяти портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 (ограничение чипсета). Отметим, что разъем SATA Express и еще два отдельных порта SATA выполнены вертикально.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено 8 портов USB 3.0, 2 порта USB 3.1 и 8 портов USB 2.0. Понятно, что реализовать такое количество портов USB только лишь средствами чипсета Intel X99 невозможно, поскольку сам чипсет поддерживает только до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0. Поэтому на плате применяются дополнительные USB-контроллеры.

Все восемь портов USB 2.0 реализованы на базе чипсета Intel X99, причем четыре порта выведены на заднюю панель платы, а для подключения еще четырех портов на плате имеется два разъема.

Четыре порта USB 3.0 реализованы на базе чипсета Intel X99. Для подключения этих четырех портов на плате имеется два соответствующих разъема.

Еще четыре порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе четырехпортового USB-хаба ASMedia ASM1074, который подключается к одному чипсетному порту USB 3.0 и дает на выходе еще четыре порта USB 3.0.

Далее, на плате имеется контроллера ASMedia ASM1142, на базе которого реализовано два порта USB 3.1, которые выведены на заднюю панель платы (разъемы Type-A и Type-C). Как именно подключен контроллера ASMedia ASM1142 к чипсету в документации не указывается, но с высокой достоверностью можно предположить, что для подключения используются две линии PCIe 2.0.

Сетевой интерфейс

Для подключения к локальной сети на плате MSI X99A Tomahawk реализовано два гигабитных сетевых интерфейса. Первый — на базе PHY-контроллера (контроллер физического уровня) Intel I218-LM (используется контроллер MAC-уровня, интегрированный в чипсет). Второй — на базе сетевого контроллера Intel I210-AT

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих линии (порты) PCIe 2.0 чипсета Intel X99, то получится следующая картина. Под два слота PCI Express 2.0 x1 требуется два порта PCIe 2.0. Еще два порта PCIe 2.0 требуется под сетевые контроллеры Intel I218-LM и Intel I210-AT. Кроме того, разъем SATA Express – это еще два порта PCIe 2.0. Есть еще USB 3.0 контроллер ASMedia ASM1142, который подключен по двум линиям PCIe 2.0. Также нужно учесть наличие разъема M.2, который может переключаться на две линии PCIe 2.0. В результате получаем, что всего требуется 10 чипсетных портов PCIe 2.0.

Напомним, что в чипсете Intel X99 общее количество портов PCIe 2.0 не может превышать восьми, причем, суммарно может быть не более 22 высокоскоростных порта ввода/вывода (PCIe 2.0, SATA 6 Гбит/с, USB 3.0). Из 22 высокоскоростных портов ввода/вывода 18 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCIe 2.0 и восемь портов SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать: два из них могут работать либо как USB 3.0, либо как PCIe 2.0, а еще два других – как PCIe 2.0 или SATA 6 Гбит/с.

На плате MSI X99A Tomahawk все реализовано очень просто. Разъем M.2 и разъем SATA Express разделяемы друг с другом и на эти разъемы требуется лишь два чипсетных высокоскоростных порта PCIe 2.0/SATA. Если, к примеру, используются два порта SATA, входящие в состав разъема SATA Express, то будут недоступен разъем M.2 (и в режиме SATA, и в режиме PCIe 2.0 x2).

С учетом указанного разделения всего потребуется ровно 8 чипсетных портов PCIe 2.0 и 21 высокоскоростной порт ввода/вывода.

Схема платы MSI X99A Tomahawk показана на рисунке.

Дополнительные особенности

Если говорить о дополнительных особенностях платы MSI X99A Tomahawk, то их немного.

Начнем с того, что на плате имеются кнопки включения и перезагрузки. Имеется и индикатор POST-кодов, который, кроме свое традиционной функции, выполняет и еще одну. После загрузки системы этот индикатор отображает температуру процессора.

На заднюю панель платы выведена кнопка Clear CMOS для сброса настроек BIOS, а на самой плате имеется двухконтактная перемычка с аналогичной функцией.

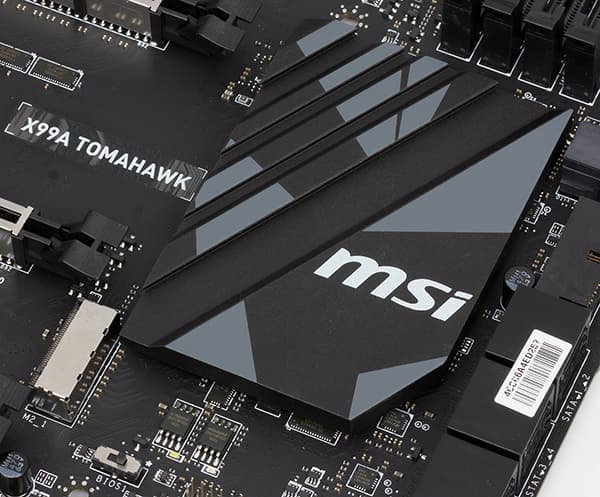

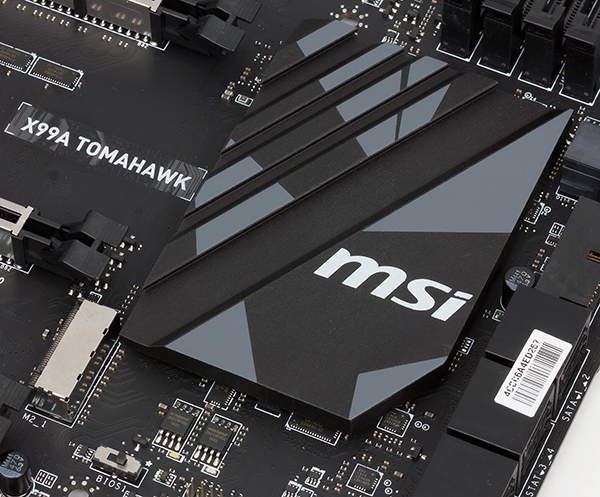

Есть на плате и специальный переключатель, который позволяет выбрать конкретную микросхему BIOS (на плате две микросхемы BIOS).

Еще одна особенность платы MSI X99A Tomahawk заключается в том, что все слоты с форм-фактором PCI Express x16 и разъем M. 2 имеют металлический кожух. А вот слоты для установки модулей памяти здесь стандартные, хотя на топовых платах и слоты памяти облачают в металлический кожух.

Есть на плате и специальный четырехконтактный разъем, предназначенный для подключения стандартной (12 В) RGB-ленты. Сама лента в комплект не входит (ее можно приобрести на любом строительном рынке), но имеется кабель для подключения RGB-ленты к плате.

Система питания

Как и большинство плат, модель MSI X99A Tomahawk имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

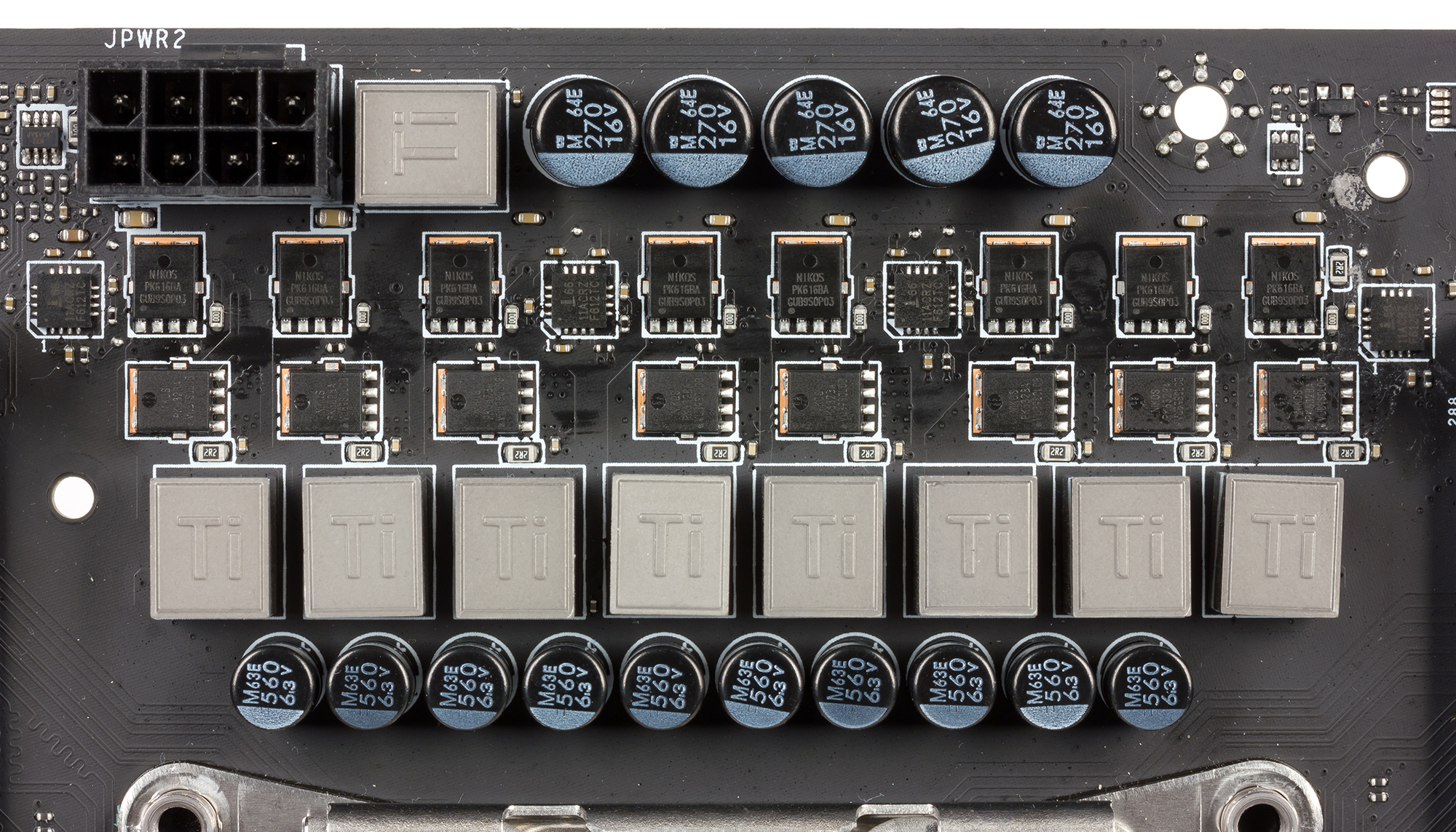

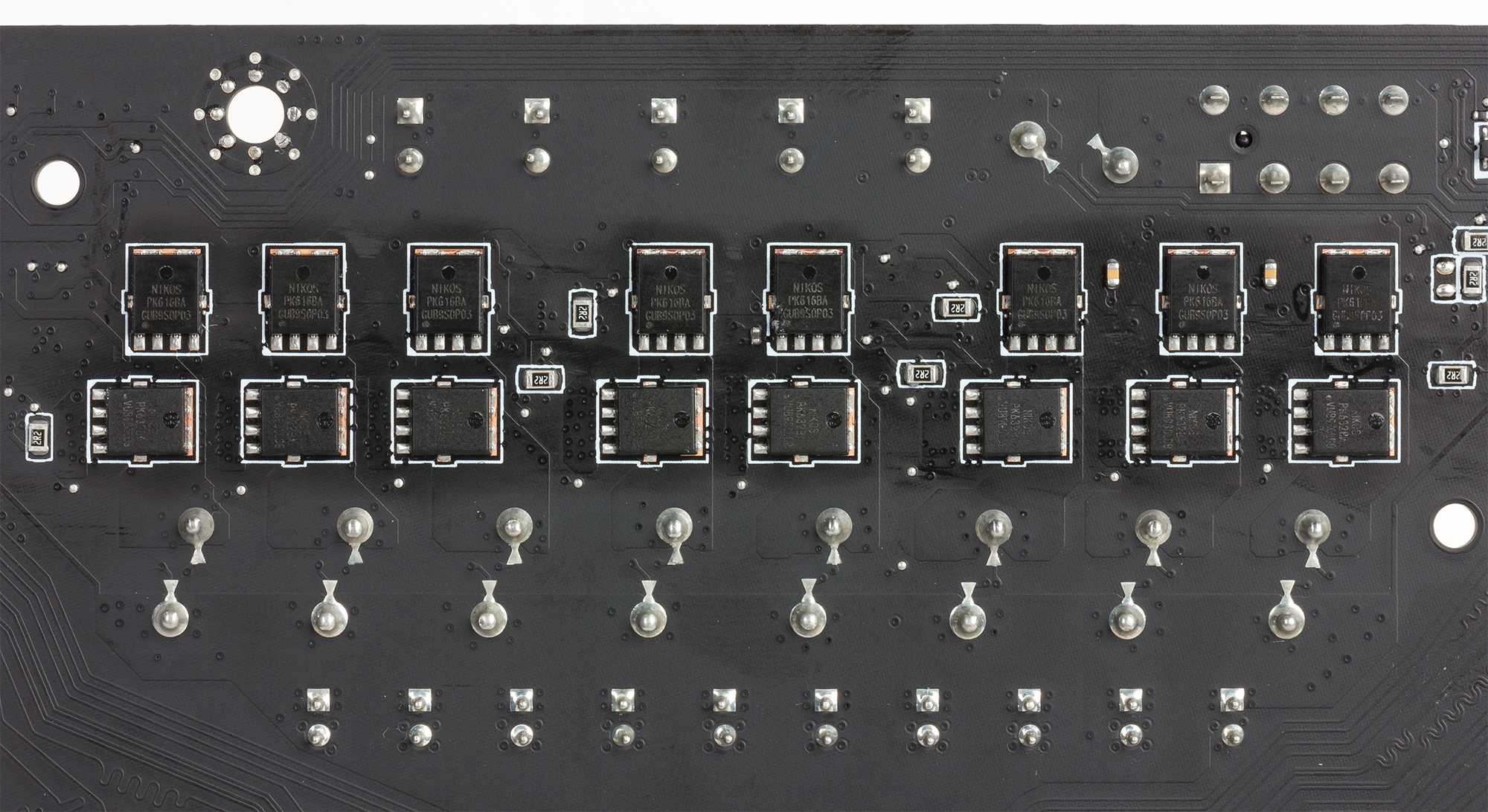

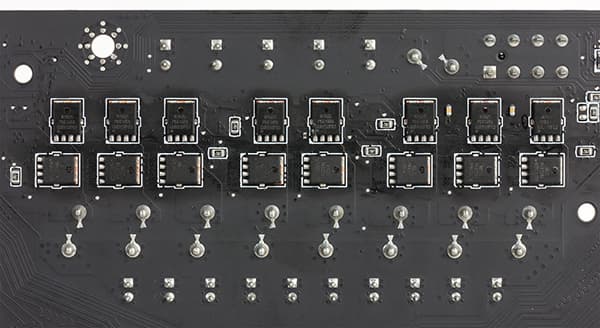

Регулятор напряжения питания процессора на плате является 8-канальным и управляется PWM-контроллером Intersil ISL6388. Сам контроллер Intersil ISL6388 является 6-фазным, а 8 каналов питания получаются за счет использования четырех удвоителей фаз Intersil ISL6611. В каждом канале питания используются по две пары MOSFET-транзисторов Nikos PK616 и Nikos PK632 (половина MOSFET-транзисторов расположена с обратной стороны платы)


Система охлаждения

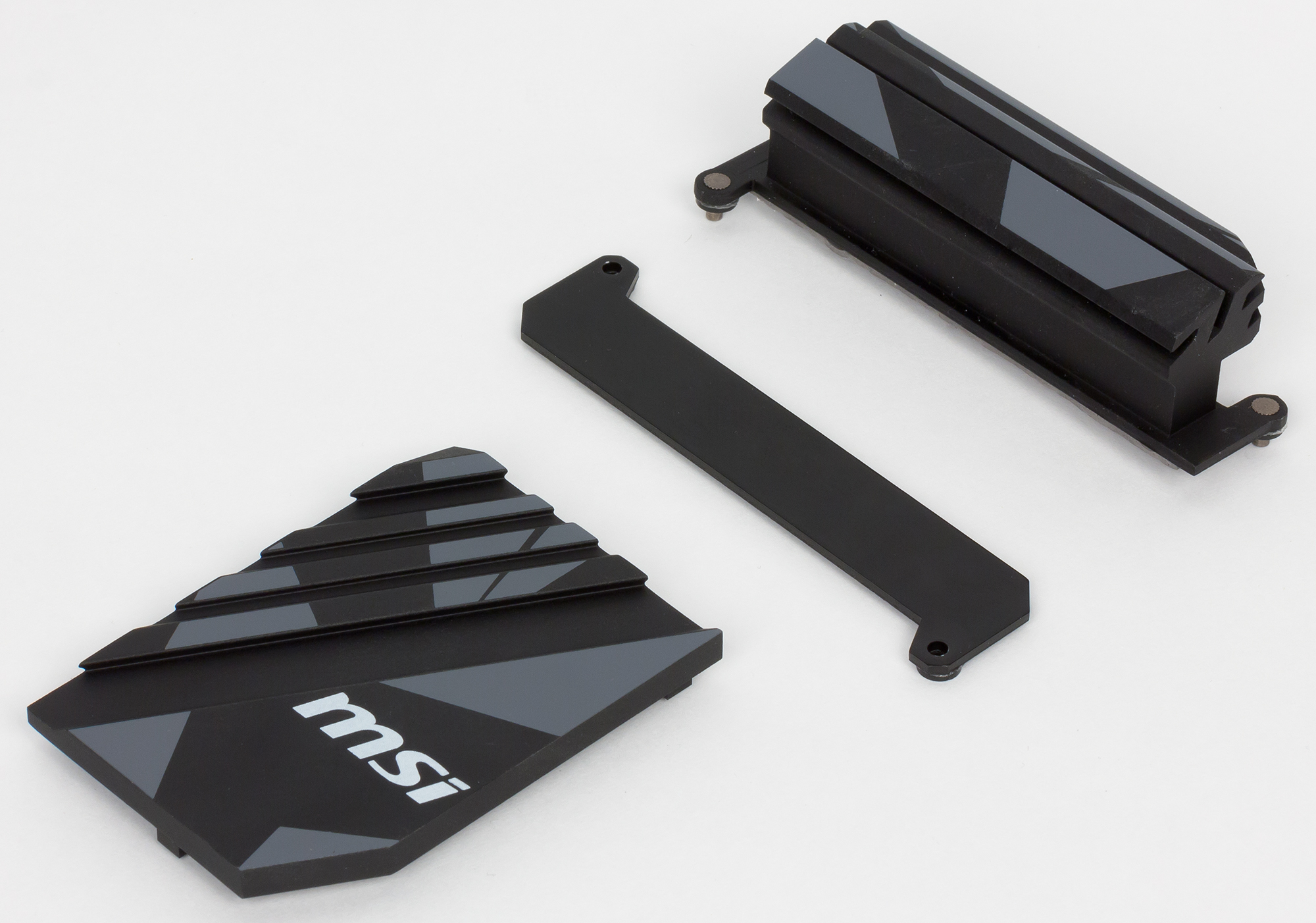

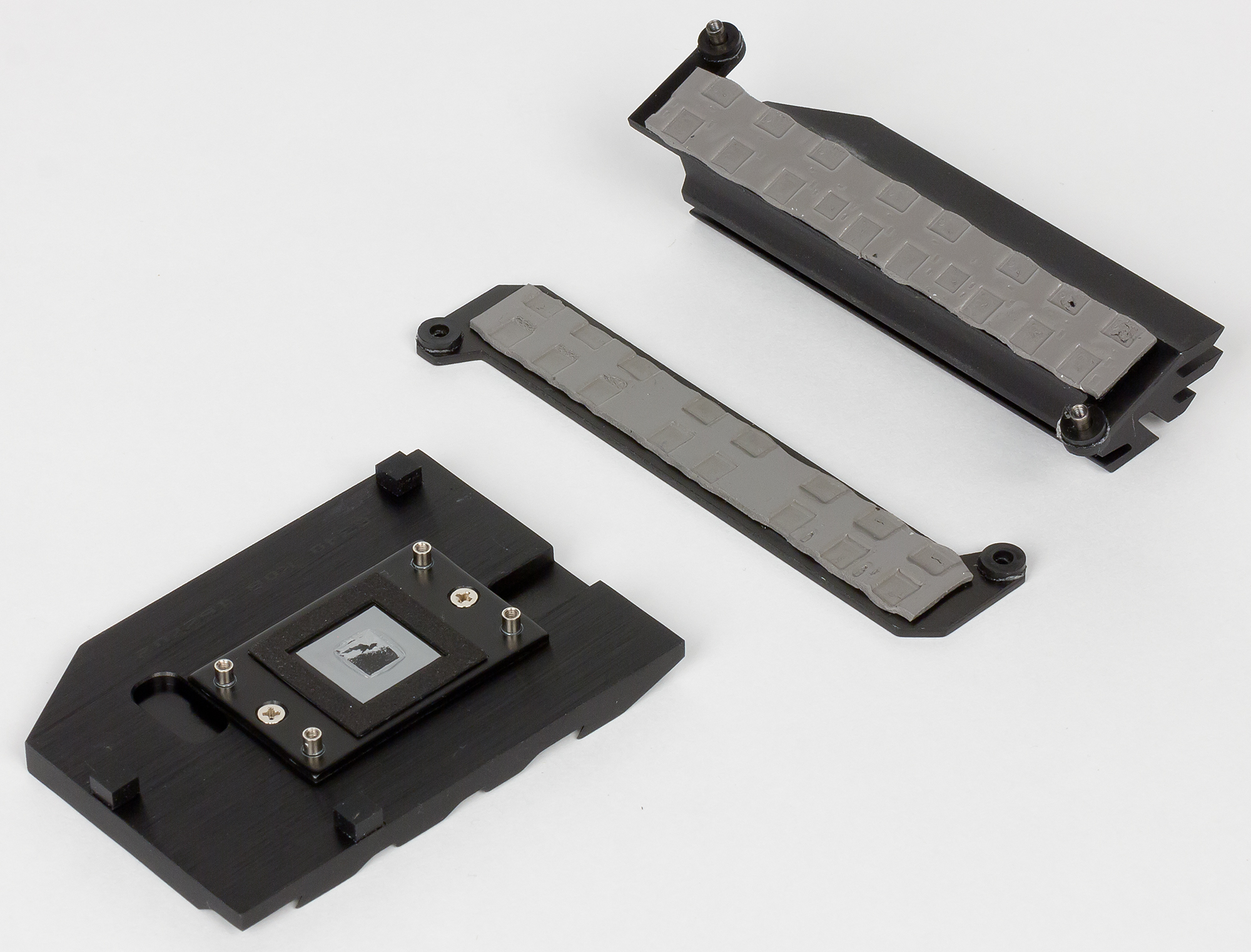

Для отвода тепла от чипов регулятора напряжения питания процессора на плате имеется радиатор, расположенный рядом с процессорным разъемом. Есть на плате и отдельный радиатор чипсета.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено пять четырехконтактных разъемов для подключения вентиляторов кулера процессора, дополнительных корпусных вентиляторов и помпы водяного охлаждения.

Аудиоподсистема

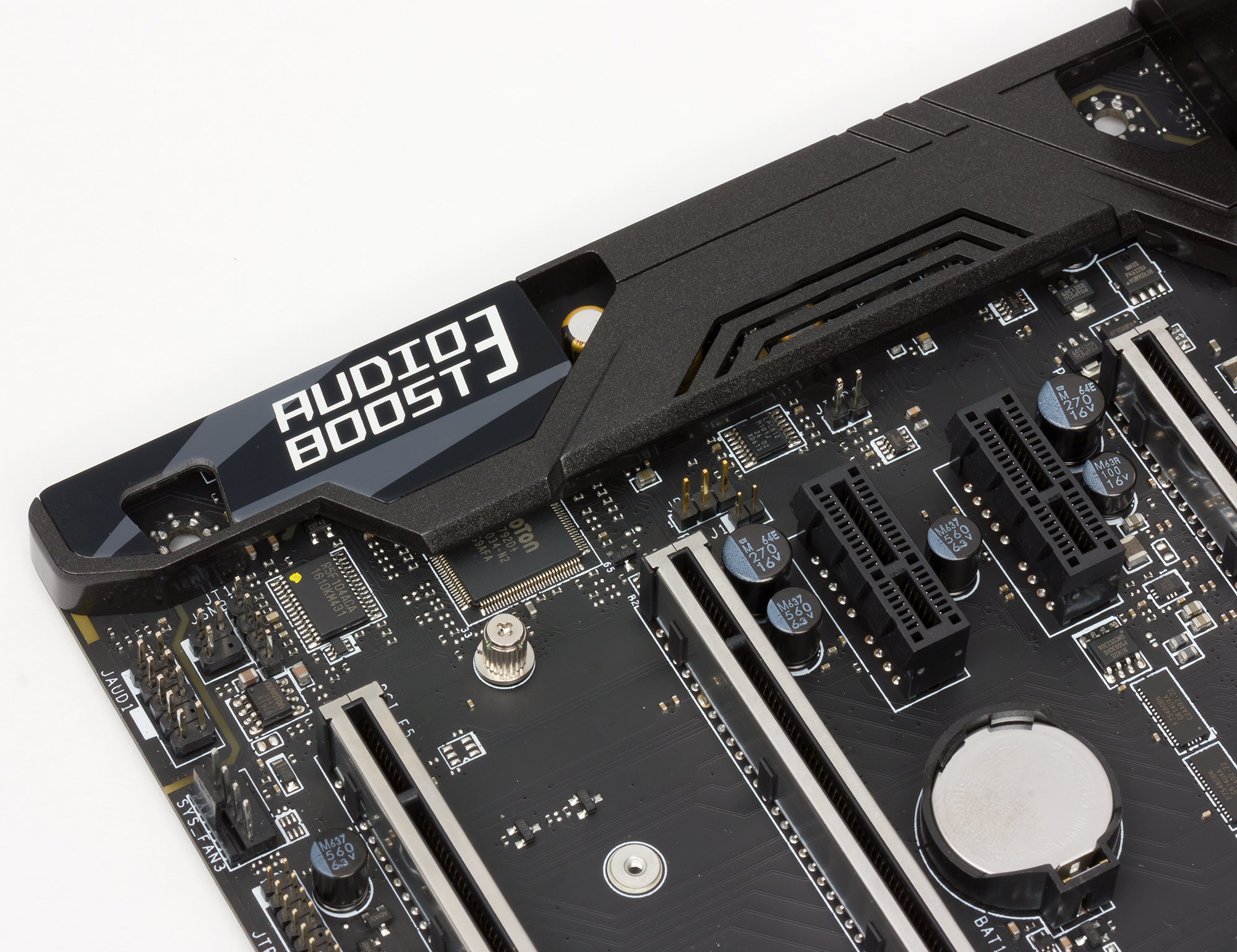

Аудиоподсистема платы MSI X99A Tomahawk называется Audio Boost 3 и она ничем не отличается от аудиоподсистем Audio Boost 3 на других платах MSI на базе чипсета Intel X99.

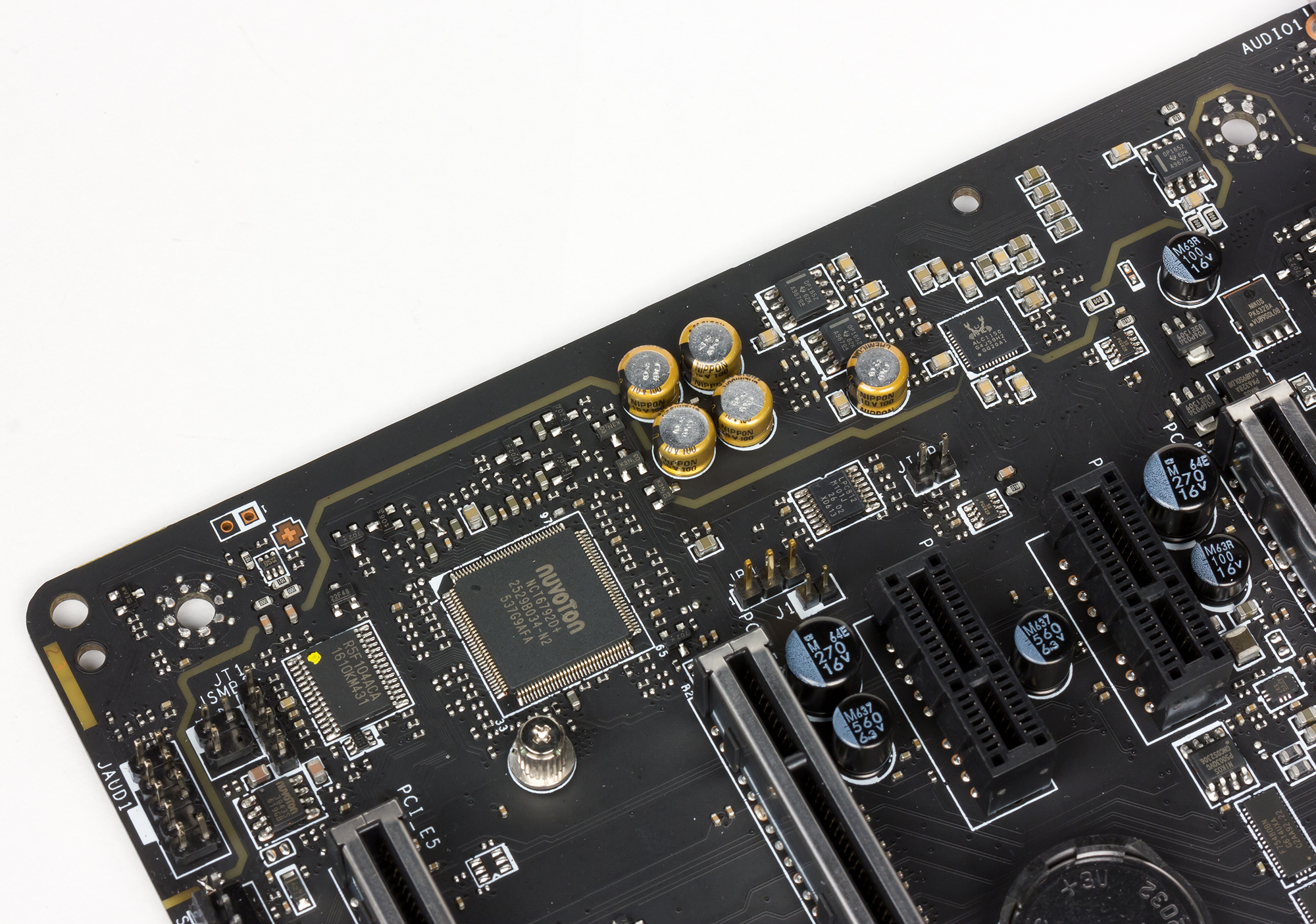

Аудиотракт основан на HDA-аудиокодеке Realtek ALC1150, а для наушников имеется два отдельных усилителя Texas Instruments OPA1652, что позволяет подключать наушники с импедансом 600 Ом.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход). Все элементы аудиотракта изолированы на уровне PCB от других элементов платы.

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате MSI X99A Tomahawk получил оценку "Хорошо". Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,03, −0,14
Очень хорошо
Уровень шума, дБ (А)
−74,0
Посредственно
Динамический диапазон, дБ (А)
75,7
Посредственно
Гармонические искажения, %
0,0082
Очень хорошо
Гармонические искажения + шум, дБ (A)
−67,1
Посредственно
Интермодуляционные искажения + шум, %
0,047
Хорошо
Взаимопроникновение каналов, дБ
−71,6
Хорошо
Интермодуляции на 10 кГц, %
0,031
Хорошо
Общая оценка
Хорошо

Сравнение с платой MSI X99A Workstation

Если сравнить спецификации плат MSI X99A Tomahawk и MSI X99A Workstation, то выяснится, что единственная разница между ними заключается в том, что плата MSI X99A Workstation поддерживает процессоры семейства Intel Xeon E5 и, соответственно, память с ECC, а плата MSI X99A Tomahawk — вроде как не поддерживает. Во всем остальном эти платы не отличаются друг от друга. Абсолютно идентичный набор разъемов, те же самые режимы работы слотов PCI Express 3.0 x16, тот же самый регулятор напряжения питания. Более того, совпадает даже расположение микросхем на платах. Единственное визуальное отличие заключается в том, что на пате MSI X99A Workstation слоты памяти имеют металлический кожух, а на плате MSI X99A Tomahawk — нет.

Поэтому можно сказать, что платы MSI X99A Tomahawk и MSI X99A Workstation — это одно и тоже. Что касается возможности использования процессоров семейства Intel Xeon E5 на плате MSI X99A Tomahawk, то тут ситуация такая. С одной стороны, ни в руководстве пользователя, ни в спецификации на сайте производителя о поддержке процессоров семейства Intel Xeon E5 ничего не говорится. С другой стороны, на том же сайте производителя в вписке совместимых процессоров есть и модели Intel Xeon E5. И получается, что платы MSI X99A Tomahawk и MSI X99A Workstation вообще ничем не отличаются, кроме цены.

UEFI BIOS и разгонные возможности

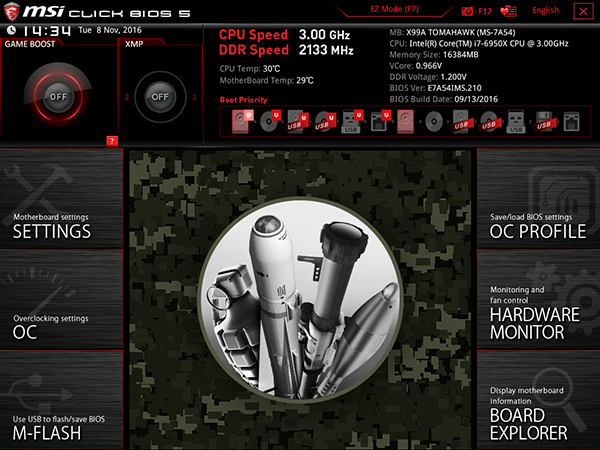

На плате MSI X99A Tomahawk используется UEFI BIOS с названием MSI Click BIOS 5, который имеет точно такой же интерфейс, как и на других новых платах MSI (в частности, на плате MSI X99A Gaming Pro Carbon). Описывать его еще раз нет никакого смысла.

Выводы

Итак, давайте подведем итог. Средняя стоимость платы MSI X99A Tomahawk составляет 19 тысяч рублей. Плата MSI X99A Workstation стоит 26-27 тысяч рублей. При этом, это абсолютно одинаковые платы и если основываться на списке совместимых процессоров, приведенным на сайте производителя, то обе платы поддерживают процессоры Intel Xeon E5. Почему же плата MSI X99A Workstation стоит дороже? Видимо, тут просто дело в названии.

Эта модель на сайте производителя


Плата предоставлена на тестирование производителем
