Fujitsu Siemens D2703-S1 — системная плата в формате Mini-ITX на чипсете AMD M690E


Системные платы под маркой Fujitsu Siemens (ныне это компания уже целиком перешла в собственность Fujitsu Group) практически неизвестны самостоятельным сборщикам, поскольку производятся преимущественно для «внутреннего пользования», то есть устанавливаются в технику собственного производства: от ноутбуков, «тонких клиентов» до серверов и мейнфреймов. Тем более теперь, когда даже из тайваньских брендов, лишь наиболее прилежные и способные в бешенном темпе штамповать платы с минимальной прибылью (в расчете на единицу продукции), удержались на плаву и поделили между собой этот рынок. Между тем, по техническому уровню платы этого производителя в те времена, когда они еще попадали в розницу, были весьма интересны. И мы об этом в свое время писали.

Сегодня у нас возникла возможность познакомиться с платой из современной линейки этого производителя, которую даже можно будет приобрести в розницу, хотя продукт это специфический и на широкий спрос не ориентирован. Как, впрочем, и большинство плат в формате Mini-ITX. Но в данном случае — особенно, ведь плата рассчитана на мобильные процессоры Athlon и Turion под Socket S1, а они также доступны в основном по OEM-каналам. Тем не менее, само по себе использование мобильного процессора в настольной системе, когда речь идет о компьютере в особо компактном формате, является естественным решением. Ведь таким способом проще всего сочетать достаточно высокую производительность с невысоким тепловыделением, поскольку именно это соотношение и является ключевым в разработке таких процессоров. В отличие, например, от процессоров для настольных ПК, где во главу угла ставится соотношение производительности и цены (ведь в просторном корпусе организовать малошумное охлаждение не проблема) и встраиваемых процессоров типа Atom, Geode или Sempron LE (здесь экономичность превалирует над производительностью, в результате сокращается круг задач, в которых такая система может использоваться).

У нас была возможность поставить на эту плату несколько процессоров из линейки Turion X2 64 и мобильную версию Athlon, и оценить производительность такой конфигурации и собственную функциональность платы.

Особенности платы

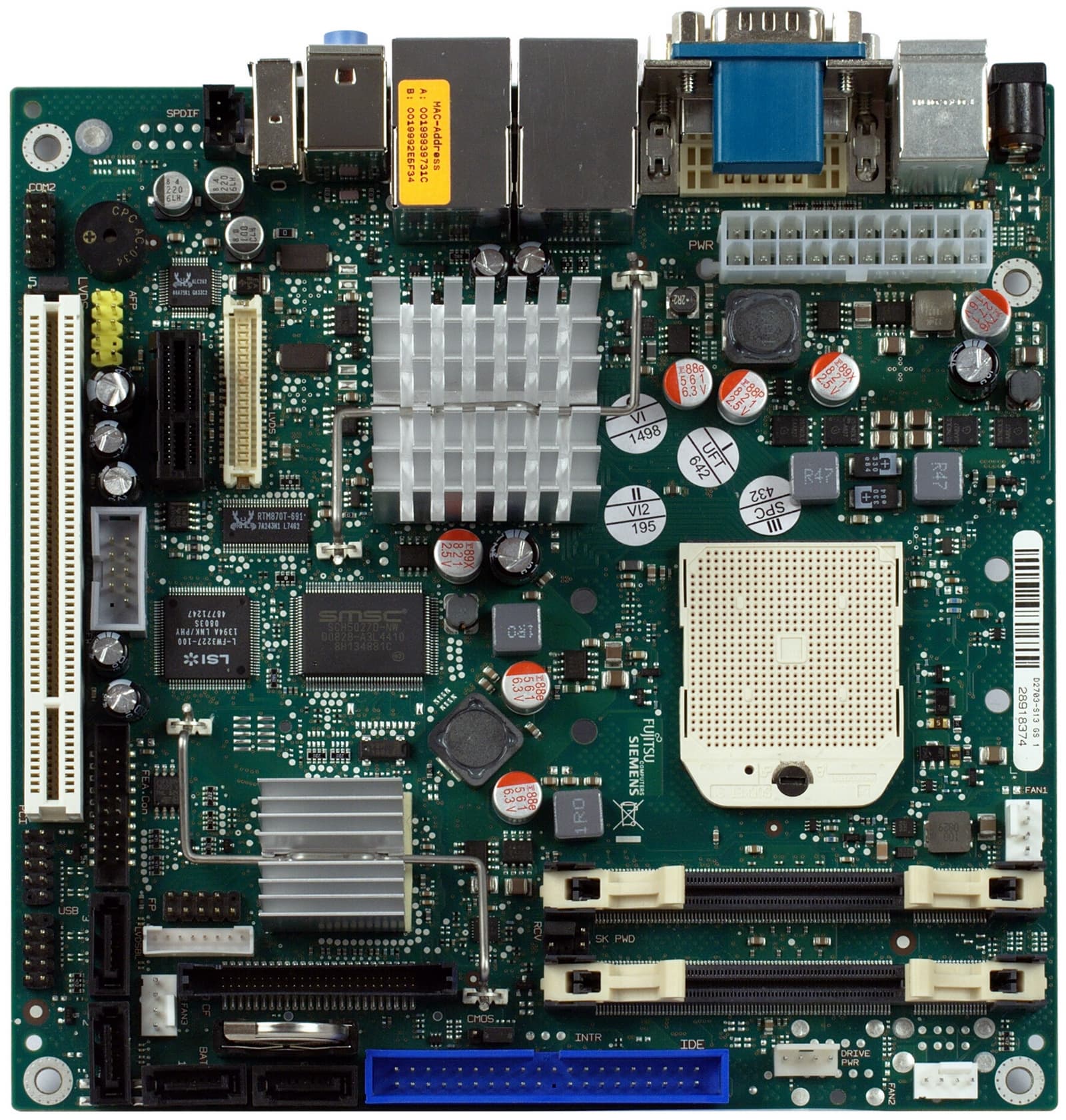

Для платы на мобильном процессоре вполне естественно применение SO-DIMM в качестве слотов памяти, тем более что такая комплектация встречается на Mini-ITX платах, спроектированных и под настольные процессоры. Это позволяет сэкономить место, которое на подобных платах традиционно занимают дополнительные контроллеры в количестве встречающемся не на каждой полноразмерной плате. В данном случае на плате имеется (помимо всего, что поддерживается чипсетом) два гигабитных сетевых порта и FireWire. Расширить фукнциональность можно установкой двух карт: в слоты PCIEx1 и PCI. Также намеревающиеся сделать на основе этой платы какой-нибудь информационный киоск, моноблочный ПК или бортовой (и иной встраиваемый) компьютер смогут подключить две ЖК-панели к внутренним LVDS-портам, очень кстати в таком случае может оказаться и разъем для карты памяти Compact Flash, на которой вполне может уместиться и ОС, и необходимые программы. В целом платы на мобильных процессорах в наибольшей степени востребованы именно для таких условий работы, поскольку в отдельном корпусе, пусть даже и очень компактном, теоретически остается возможность создать малошумное охлаждение и для стандартных процессоров, тем более, что на рынке есть достаточно моделей с TDP в пределах 45-65 Вт. А вот когда компьютерную начинку предстоит встроить в корпус вместе с другой электроникой или вписать в заданные габариты, на вентиляторы может остаться совсем мало места.

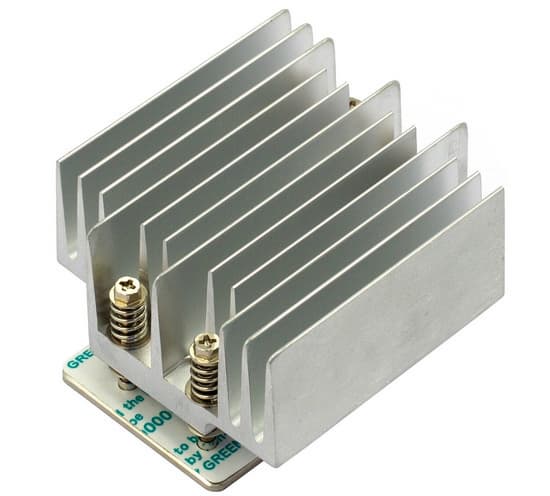

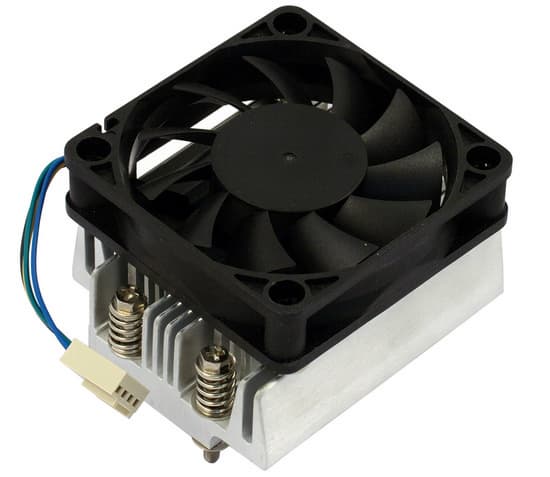

А может и вовсе не остаться, поэтому с платой прилагается два процессорных кулера. Полностью пассивный (на фото выше) может использоваться либо для процессоров с совсем низким тепловыделением, например, одноядерными мобильными Sempron и Athlon, либо когда в конструктиве имеется общий вентилятор. А в случае с более мощными процессорами, особенно когда есть вероятность, что им придется работать длительное время под нагрузкой, лучше поставить кулер с активным вентилятором.

Тут надо отметить, что несмотря на его скромные габариты, даже при максимальной вычислительной нагрузке на самый мощный в нашем тестировании Turion 64 X2 TL-68, обороты оставились на минимальном уровне (и совершенно бесшумном). Все-таки мобильные процессоры охлаждать проще.

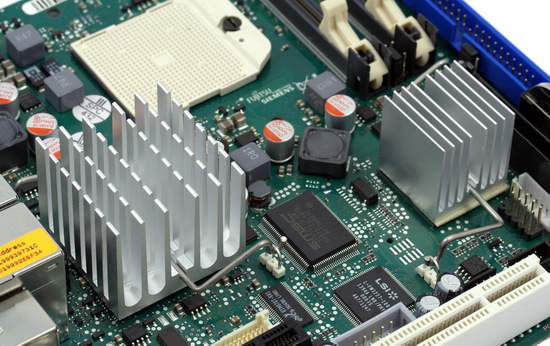

Система охлаждения самой платы совершенно классическая и состоит из двух высоких радиаторов, покрывающих мосты чипсета. Дополнительный обдув от процессорного кулера не обязателен (хотя отчасти обеспечивается), даже под игровой нагрузкой, поскольку чипсет достаточно экономичен и допускает нагрев до высоких температур (при установке в «горячее» окружение, чипсет может без сбоев работать при собственной температуре на уровне 70 градусов, а для самой платы, кстати, гарантирована работоспособность при температуре окружающего воздуха от 0 до 60°C). С другой стороны, ощутимый нагрев северного моста возможен только если компьютер будет использоваться для постоянной работы с какой-то 3D-оболочкой, например, в мультимедийном или игровом автомате.

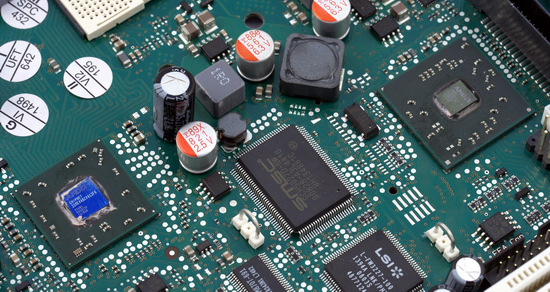

Северный мост чипсета является мобильной версией хорошо известного AMD 690G, работающего на сниженном напряжении, южный — стандартный SB600.

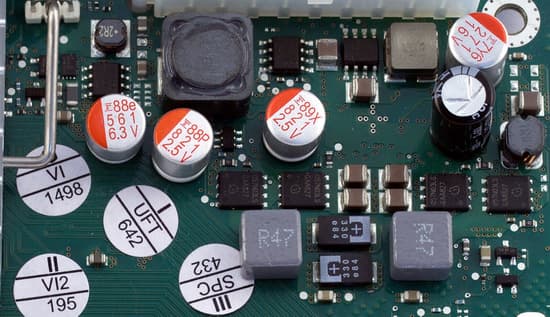

Стабилизатор напряжения для процессора двухканальный, установлены по два высокоэффективных полевых транизистора на канал с Low RDS (on), 2 твердотельных конденсатора по 820 мкФ, по одному на 270 мкФ и 560 мкФ, один электролитический на 270 мкФ (от Rubycon), а в выходной цепи — три компактных конденсатора из полимера с повышенной проводимостью (Hi-c CAP) по 330 мкФ (два на лицевой стороне платы между катушками и еще один на оборотной стороне). Таким образом, с точки зрения конструкции забавно видеть на одной плате все три поколения конденсаторов, а что касается практической стороны, то тут просто нечего комментировать — для питания процессоров с TDP в пределах 35 Вт такая схема даже избыточна (у ноутбуков можно встретить и схемы попроще, но для универсальной платы, очевидно, решили этот узел все же усилить, хотя разгон процессора в BIOS не предусмотрен).

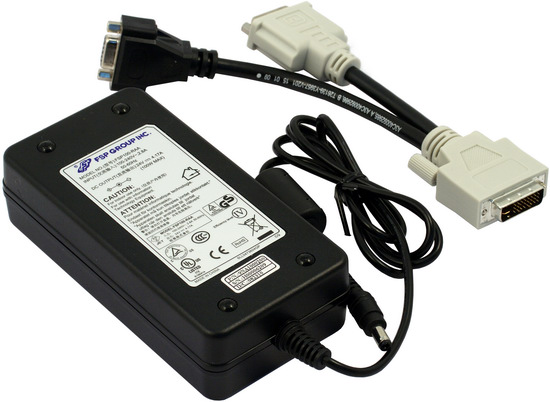

Плата поступила к нам в коробке без обозначений, однако с достаточно богатым комплектом. Помимо упомянутой пары процессорных кулеров, есть специальный блок питания мощностью 100 Вт, подключаемый к разъему на задней панели и позволяющий собрать на основе этой платы особо компактный компьютер, не содержащий даже собственного источника питания. Надо только иметь в виду, что и питание накопителей в таком случае должно осуществляться либо от платы (для этого на ней есть специальный разъем, но кабель для подключения придется изготовить самостоятельно), либо каким-то альтернативным образом. Проще всего в таком случае задействовать слот Compact Flash.

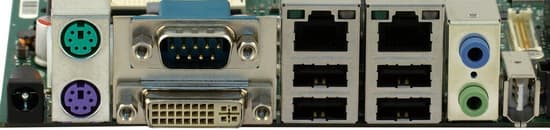

На задней панели платы есть универсальный DVI-выход, к которому с помощью переходника можно подключить два монитора (c аналоговым и цифровым разъемами).

Интересно выглядит BIOS, имеющий «оконный дизайн», но располагающий минимумом настроек. Так что о разгоне речи не идет. Зато есть поддержка High Precision Event Timer для приложений, чувствительных к точности отсчета времени (также известный как Multimedia Timer). Достаточно внимания уделено и вопросам безопасности, в частности, есть защита от перепрошивки BIOS.

Функциональность


по ссылке — вид платы в 3/4 со стороны задней панели

Плата основана на чипсете AMD M690E (северный мост AMD M690E и южный SB600), аналогичном по функциональным возможностям AMD 690G, о котором вы можете узнать из обзорной статьи по ссылке. Для подключения накопителей установлено 4 внутренних порта SATA/300 (диски, подключенные к ним, могут объединяться в режимах RAID 0,1 и 0+1) и канал IDE с поддержкой 2 накопителей PATA/133.

На плате установлены также дополнительные контроллеры:

  • интегрированный звук (2+2-канальный HDA-кодек Realtek ALC262), поддерживающий вывод двух стереопотоков (через разъем на задней панели и при подключении выхода к внутреннему разъему для передней панели), имеется S/PDIF Out но лишь в виде внутреннего порта на плате;
  • 2 сетевых контроллера (Realtek RTL8111C, интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet);
  • cистемный мониторинг (SMSC SCH5027D-NW), в BIOS предусмотрено полностью автоматическое управление двумя вентиляторами, пользователь не может влиять на алгоритм управления. К разъему системного вентилятора можно подключить как 4, так и 3-контактный вентилятор, к процессорному подключается вентилятор с 4-контактным разъемом, имеющийся в комплекте с платой. Для процессорного кулера обороты поддерживались стабильно на бесшумном уровне на протяжении всех тестов, но сразу после включения вентилятор кратковременно набирает максимальные обороты, наподобие кулеров на видеокартах.

Качество аналоговых выходов интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.2.3 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.03, -0.15 Очень хорошо
Уровень шума, дБ (А): -89.8 Хорошо
Динамический диапазон, дБ (А): 89.9 Хорошо
Гармонические искажения, %: 0.0017 Отлично
Гармонические искажения + шум, дБ (А): -83.2 Хорошо
Интермодуляционные искажения + шум, %: 0.010 Очень хорошо
Взаимопроникновение каналов, дБ: -89.5 Отлично
Интермодуляции на 10 кГц, %: 0.0099 Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Как видим, никаких скидок на бюджетность, напротив, данный стереокодек по качеству звучания может дать фору иным многоканальным, используемым на полноразмерных платах.

Производительность и экономичность

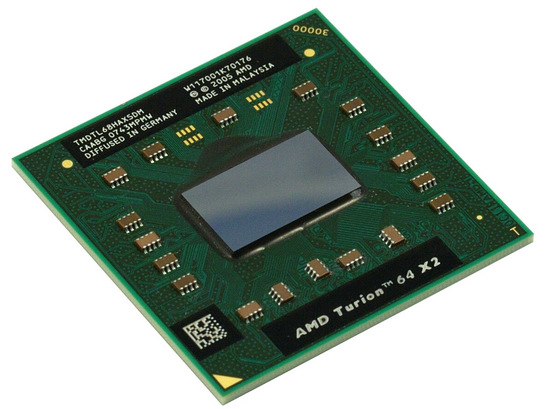

Поскольку у нас ранее не тестировались компактные платы на мобильных процессорах, пришлось оценивать производительность в абсолютных величинах. А чтобы делать это было более интересно, мы взяли три процессора разного уровня: мобильный одноядерный Athlon TF-20 (1,6 ГГц, 512 КБ L2-кэш, TDP=15 Вт) и двухъядерные Turion X2 64 TL-56 (1,8 ГГц, 2x512 КБ L2-кэш, TDP=31 Вт) и Turion X2 64 TL-68 (2,4 ГГц, 2x512 КБ L2-кэш, TDP=35 Вт). Из вычислительных тестов мы взяли архивацию набора из 277 файлов различных форматов объемом 297 МБ с максимальной степенью сжатия и преобразование 10-минутного MPEG2-видеофайла объемом 636 МБ с помощью XviD и x264, а в качестве игр: характерных представителей DX9-поколения.

  Athlon TF-20 Turion X2 64 TL-56 Turion X2 64 TL-68
7-Zip, мин:cек 6:54 4:09 3:22
WinRAR, мин:cек 3:36 2:26 1:58
x264, мин:cек 11:27 5:06 3:50
XviD, мин:cек 2:00 1:36 1:31
MPC HC (декодирование HD-видео H264, 30МБ/c, DXVA OFF) 78% 76%
MPC HC (декодирование HD-видео H264, 30МБ/c, DXVA ON) 55% 47%
Unreal Tournament 2004 (Medium@800×600), fps 22,8 23,4 23,5
Unreal Tournament 2004 (High@1024×768), fps 19,7 19,7 19,8
FarCry (Medium@800×600), fps 25,1 23,4 24,2
FarCry (High@1024×768), fps 22,1 20,8 21,7
DOOM III (Medium@800×600), fps 18,9 20,5 21,2
DOOM III (High@1024×768), fps 12,7 13,0 13,5

За исключением тестов в играх, где все уперлось в возможности графического ядра, интегрированного в чипсет, преимущество от второго ядра и более высоких частот у Turion X2 весьма убедительное. Хотя с практической точки зрения, если, например, задаться целью собрать на такой платформе компактный медиацентр, и в случае с одноядерным Athlon усиления можно пожелать лишь в части декодирования высокобитрейтного HD-видео. Наш ролик из «Iron Man» оказался одноядернику не по зубам, а поддержки со стороны 690-ого чипсета, не имеющего UVD-блока, недостаточно. В целом же производительность заведомо выше той, что привыкли довольствоваться владельцы нынешних нетбуков и неттопов. Кстати в этой связи, любопытно, что Athlon TF-20 по характеристикам в точности соответствует первой модели Athlon Neo, выпущенной полгода назад и позиционируемой в сегмент недорогих сабноутов (на сегодня из известных брендов, ноутбук на его базе есть в линейке HP). И как раз сейчас анонсируется ультрамобильная платформа от AMD второго поколения, с более производительными процессорами и чипсетами. Причем как раз в деле HD-кодирования и декодирования прогресс должен пойти по «двум фронтам», поскольку в качестве чипсета будет применена мобильная версия 780G, и в то же время процессоры получат второе ядро. Остается только пожелать, чтобы у AMD получилось. Идея недорогих ультракомпактных ноутбуков весьма хороша, дело за платформой, стоящей своих денег и адекватной для повседневных нужд.

Впрочем, мы отвлеклись, но едва ли уместно комментировать: достаточна или нет производительность протестированных конфигураций для каждого возможного применения. Это может решить только сам пользователь, выбирающий платформу для встраивания. А нам осталось привести лишь данные, которые могут быть полезны для ориентировки в отношений требований к питанию.

  Athlon TF-20 Turion X2 64 TL-56 Turion X2 64 TL-68
редактирование текста (c'n'q on), Вт 5 5 5
редактирование текста (c'n'q off), Вт 10 10 10
кодирование (x264), Вт 22 44 46
декодирование HD (DXVA ON), Вт 22-25 34-39 34-39
декодирование HD (DXVA OFF), Вт 22-27 34-40 34-42

Выводы

В первую очередь надо отметить, что компактные платы на мобильных процессорах вполне могли бы быть гораздо более популярными, если сами процессоры были доступнее в рознице. Поскольку зачастую вычислительная мощность, обеспечиваемая процессорами из «настольных» серий, в условиях, где используются такие платы, избыточна, а вот экономичность играет ключевую роль. Что касается платы от Fujitsu, то она выполнена на очень высоком техническом уровне и имеет привлекательную функциональность. Кстати, производится на европейском предприятии, что для системных плат исключительная редкость. Но если вы не планируете встраивать ее в какое-то особо ответственное оборудование, круглосуточно работающее в жестких условиях, имеет смысл посмотреть на стоимость аналогов от конкурентов, например, от компании iEi, хорошо известной на рынке индустриальных плат.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
