Материнские платы Fujitsu-Siemens


Компания Fujitsu Siemens Computers (в аббревиатуре — FSC) хорошо известна российскому потребителю и является одним из ведущих европейских IT-гигантов, выпускающим широкую гамму корпоративных и домашних ПК, ноутбуков, рабочих станций, тонких клиентов, серверов, систем хранения данных, компьютерной периферии. Примечательно, что в отличие от других крупнейших производителей ПК (Dell, HP/Compaq, IBM), которые практикуют аутсорсинг системных плат, размещая заказы, например, у «большой тайваньской четверки», FSC в этом деле полагается только на себя, и, предъявляя повышенные требования к качеству и функциональности продукции, комплектует свои ПК и сервера платами собственного приготовления. Благо, суперсовременные мощности по производству системных компонентов и ПК — фабрики в тихих немецких городках Аугсбург и Зоммерда, с развитыми техпроцессами, высочайшей степенью автоматизации (до 97%) и суровым контролем качества, сертифицированные по всем строгим европейским стандартам, а также солидный департамент НИОКР, обеспечивающий эффективную разработку материнских плат, позволяют с успехом проводить такую политику в жизнь.

Помимо «проприетарных» системных плат, адаптированных под конкретные модели ПК и серверов, FSC производит также и «стандартные» материнские платы платформы Intel, которые могут серьезно поспорить с топ-моделями ведущих азиатских брендов, и ориентированы уже на системных интеграторов, сборщиков ПК и широкую аудиторию конечных пользователей. Линейка материнских плат, выпускаемых FSC, насчитывает на сегодня около 20 моделей, разделенных на три основных категории — Value, Basic (экономичные «бюджетные» модели) и Premium (продвинутые модели расширенной комплектации). Наибольший интерес представляют новейшие платы категории Premium (модели D1627-A и D1688), которые базируются на чипсетах Intel 865PE и 875P, и предлагают пользователю целый ряд весьма примечательных, по-своему уникальных технологических решений. Что это за технологии? Давайте посмотрим!

Фирменные технологии

System Guard

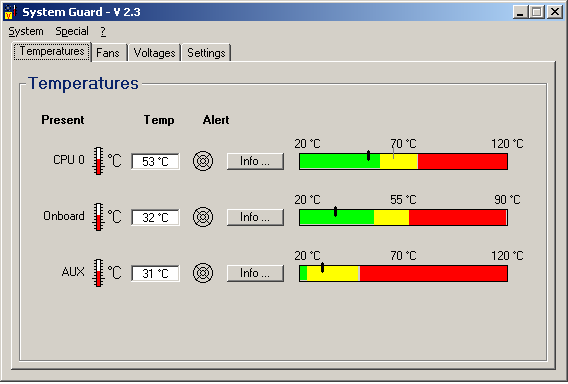

Все Premium-платы FSC оборудованы интеллектуальной схемой системного мониторинга (System Guard), которая позволяет контролировать и конфигурировать ключевые аспекты жизнеобеспечения материнской платы.

Контролируются:

  • линии питания +12 V и +5 V (критически важные для правильного функционирования системы), а также батарейное питание 3 V
  • до 3 системных температур — процессора (внутреннего термодиода процессора), материнской платы и внешнего термодатчика, подключаемого к плате
  • до 3 вентиляторов (скорость вращения крыльчатки)
  • датчик вскрытия компьютерного корпуса

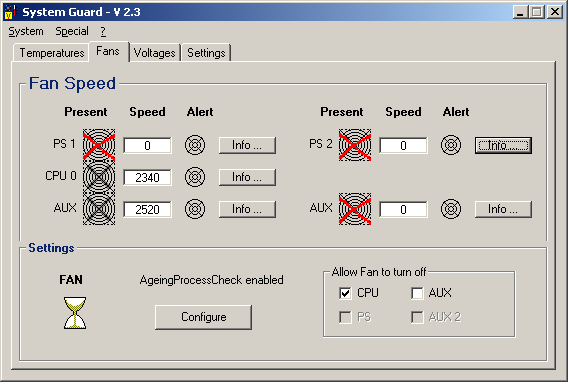

Фирменная утилита SystemGuard, помимо контроля системных параметров, дополнительно реализует еще два интересных механизма: Ageing Process Check и WatchDog. Ageing Process Check по сути, играет роль «детектора старения» вентилятора процессорного кулера и системных вентиляторов.

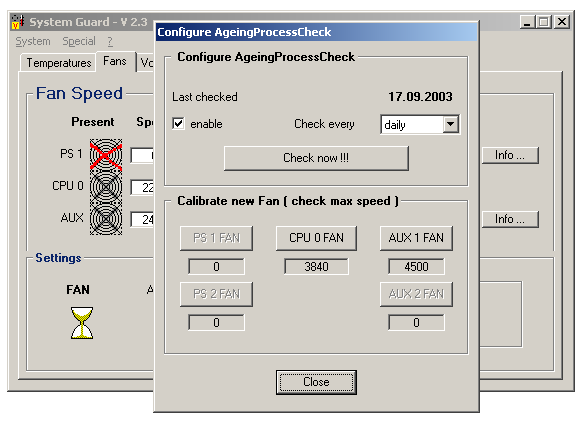

При первом запуске подопечного вентилятора запоминается его первичная скорость вращения крыльчатки. Далее, в установленном порядке (например, ежедневно) актуальные данные мониторинга вентилятора сверяются с этим опорным значением. И если скорость вращения вентилятора падает более чем на 20% (очевидно, вследствие износа) утилита сообщает об этом пользователю и предлагает принять меры, скажем — заменить подпорченный вентилятор на свежий и исправный.

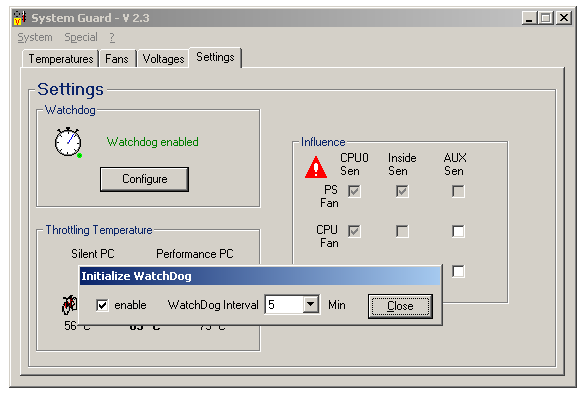

А механизм WatchDog («сторожевой пес») — это своего рода надсмотрщик, проверяющий жизнеспособность системы. Утилиту SystemGuard можно сконфигурировать таким образом, чтобы она регулярно перезапускала специальный таймер/счетчик микросхемы системного мониторинга. И если по прошествии установленного интервала (от одной до 8 минут) микросхема определяет, что этот таймер по-прежнему не остановлен (то есть программа не отвечает, и вероятнее всего компьютер попросту «завис»), система перезагружается.

WatchDog принудительно поддерживает систему в активном работоспособном состоянии, чем может оказаться особенно полезным в серверном применении (например, для присмотра за сервером рабочих групп или принт-сервером, постоянная доступность которых очень важна).

Silent Fan

Система Silent Fan функционирует совместно с System Guard и предназначена для оптимального термоконтроля вентилятора процессорного кулера, а также внутрикорпусных вентиляторов. Silent Fan базируется на возможностях микросхемы системного мониторинга, которая осуществляет гибкое управление напряжением питания на разъемах подключения вентиляторов. В зависимости от температурных показателей процессора/системных компонентов и в соответствии с пользовательскими настройками, микросхема снижает скорость вращения вентиляторов, за счет чего уровень шума, производимого системой, может быть кардинально уменьшен.

Предусмотрены 3 «глобальных» профиля термоконтроля, задаваемых в BIOS материнской платы:

  • Silent (в этом режиме вентиляторы работают на минимальной скорости или просто выключаются)
  • Auto (в зависимости от теплонагрузки на систему скорость вентиляторов варьируется от минимальной до максимальной, напряжение питания изменяется от 6 до 12 В)
  • Enhanced Cooling (вентиляторы работают преимущественно на средней или максимальной скорости)

Для обеспечения комфортного теплового режима процессора вместе с регулировкой скорости вентиляторов может быть дополнительно задействован механизм модуляции тактовой частоты (thermal throttling). Так, при активации профиля «Silent», где определяющим фактором функционирования механизмов термоконтроля является шум (уровень шума предельно минимизирован), результирующая тепловая эффективность процессорного кулера с выключенным вентилятором не всегда оказывается адекватной теплонагрузке процессора. В этом случае микросхема системного мониторинга запускает холостые циклы тактовой частоты, снижая тем самым тепловыделение и поддерживая комфортную температуру процессора. Однако это чревато падением производительности системы. При выборе профиля «Auto» механизм throttling-а запускается только в случае превышения процессором порога оптимальной температуры (устанавливается контроллером системного мониторинга автоматически и в зависимости от типа используемого процессора). Наконец, в профиле «Enhanced Cooling» модуляция тактовой частоты уже не используется — throttling запускается только по факту критических событий (если превышена критическая температура процессора, например, вследствие неправильной установки системы охлаждения или ее крайне малой тепловой эффективности).

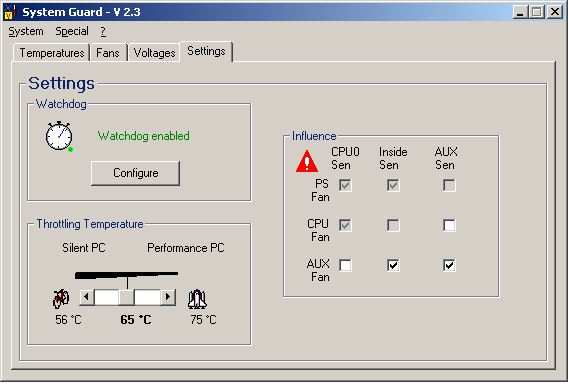

Конфигурировать Silent Fan можно не только из BIOS, но и непосредственно в пользовательской среде, с помощью утилиты SystemGuard. Утилита позволяет производить более гибкую настройку баланса шум/производительность, чем глобальные профили BIOS (слайдер Silent-Performance во вкладке Settings), а также дополнительно задавать корреляцию термоконтроля вентиляторов и конкретных термодатчиков.





Иначе говоря, пользователю предоставляется возможность свободно управлять системой термоконтроля: снизить шум до минимума, не потеряв в производительности «офисных» приложений (веб-серфинг, работа с текстами, документами и т.п.), или же усилить охлаждение системы для эффективного решения интенсивных вычислительных задач (графика, игры, инженерные расчеты, работа с аудио-, видео-потоками и т.п.).

Silent Drives

Если Silent Fan приглушает вентиляторы, то технология Silent Drives призвана утихомирить два других источника шума ПК — жесткие диски и оптические приводы. Фактически Silent Drives объединяет собой две подсистемы BIOS: HDD Silent Mode и CD Silent Mode. Первая работает с жесткими дисками ATA/ATAPI-6 (то есть практически со всеми современными моделями накопителей) и реализует известный механизм Automatic Acoustic Management, смягчая характер движения головок, чем значительно приглушается характерный «стрекот» при их позиционировании.

Вторая позволяет управлять скоростными характеристиками оптических приводов, определяя четыре режима их функционирования: Disabled (привод работает самостийно), Maximum (приводу разрешено раскручивать диск со скоростью вплоть до максимально возможной), Medium (скорость не выше среднего) и Minimum (диск раскручивается с минимальной скоростью). CD Silent Mode может оказаться весьма полезной фичей не только в плане эргономики ПК, но и с чисто практической стороны: высокая скорость вращения диска, совершенно очевидно, вовсе не равнозначна высокой скорости чтения/записи и далеко не всегда действительно необходима, кроме того, некоторые не в меру шустрые приводы в буквальном смысле рвут на британский флаг слабосильные диски, и нередко нуждаются в укрощении своего чрезмерно прыткого нрава просто в обязательном порядке.

HDD Password

Технология HDD Password реализует парольное закрытие жестких дисков стандарта ATA/ATAPI-5 и выше. Жесткий диск может быть закрыт как собственно сами паролем, задаваемым авторизованным пользователем, имеющим доступ к установкам BIOS, так и с помощью специализированной смарт-карты (если инсталлировано опциональное устройство чтения смарт-карт от FSC). В случае неправильного ввода пароля (или ПИН-кода) диск блокируется и становится недоступным для операционной системы, то есть сторонний пользователь не только не сможет прочитать/изменить данные, но и будет не в состоянии произвести с диском какие-либо низкоуровневые операции (форматирование и т.п.). Защищенный диск будет заблокирован и в случае его подключения к какому-либо другому ПК, не оснащенному аналогичной системой контроля доступа. Таким образом, HDD Password значительно расширяет функциональность «стандартного» ПК в части технологий безопасности, и позволяет без привлечения сторонних программных средств обеспечить удобный и достаточно надежный механизм защиты от несанкционированного доступа к данным.

USB Security

Еще одна интересная технология безопасности premium-плат FSC — USB Security, в дополнение к стандартной парольной защите BIOS (системный пароль и пароль к BIOS setup) реализует механизм идентификации пользователя, где в качестве идентификатора используется «пен-драйв» FSC Memorybird — компактный флеш-накопитель с интерфейсом USB, обладающий уникальным серийным номером.

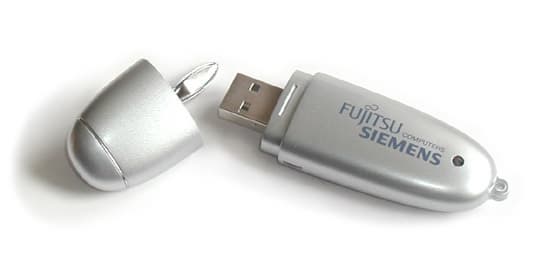

Fujitsu-Siemens Memorybird

После активации этой функции доступ в систему будет осуществляться только по факту подключения зарегистрированного Memorybird к свободному USB-порту материнской платы. В его отсутствии (или если будет опознан «чуждый» Memorybird) доступ в систему блокируется. Технология USB Security может оказаться полезной в малых ЛВС, где нет особой необходимости в установке сложных и дорогостоящих аппаратных средств защиты от НСД, и где стандартные системные пароли BIOS не всегда удовлетворяют своей надежностью и удобством. Само же устройство Memorybird можно свободно использовать и по его прямому назначению — в качестве USB-накопителя (емкостью от 16 до 256 Мб, в зависимости от модели).

Базовые технологии и вспомогательное ПО

Материнские платы категории Premium также принимают на борт и весь комплект базовых технологий FSC, которыми «приправлены» экономичные платы Value и Basic. Особо здесь выделяются:

  • Recovery BIOS — удобный механизм восстановления BIOS после неудачной прошивки
  • Multi Boot — поддержка загрузки со всевозможных накопителей, внутренних и внешних
  • Quick Boot — ускоренная загрузка системы
  • Desk Update — чрезвычайно удобная утилита для установки/обновления комплекса системных драйверов

Еще одной, скажем так, знаковой чертой материнских плат FSC является отличная поддержка со стороны производителя в части сопутствующих программных приложений. Наиболее интересен здесь комплекс инструментов DeskView (входящий в стандартную поставку материнских плат), который предоставляет широкие возможности по конфигурированию и администрированию ПК на базе плат FSC (некоторые функции сетевого управления требуют дополнительных лицензий) и нацелен на использование в корпоративной среде. DeskView включает:

  • DeskInfo — инструмент по сбору и протоколированию детализированной информации об аппаратной и программной конфигурации подопечных ПК
  • DeskOff — утилита удаленного выключения ПК (soft off), также осуществляет перезагрузку либо перевод ПК в состояния «сна» (Standby, Hibernate)
  • DeskWOL — утилита удаленного включения/«пробуждения» ПК посредством wake-on-LAN
  • DeskSettings — инструмент для конфигурирования настроек BIOS из пользовательской среды (Windows), либо удаленно
  • DeskFlash — инструмент для обновления/архивирования BIOS из пользовательской среды, либо удаленно, позволяет быстро растиражировать по сети обновленные BIOS
  • DeskAlert — инструмент по контролю состояния подопечных ПК
  • DeskView Browser — «рабочее место» администратора

Следует добавить, что DeskView может успешно функционировать не только самостийно, но и в составе уже существующей и налаженной системы администрирования (легко интегрируется в структуры Microsoft SMS и CA Unicenter).

Весьма интересными и полезными представляются также и три других программных продукта FSC, ориентированных уже на системных интеграторов и сборщиков ПК (поставляются отдельно). Это:

  • Check&View — комплекс утилит для диагностики и тестирования материнских плат, оперативной памяти, жестких дисков, оптических приводов, других системных компонентов и периферии
  • SMCO — утилита тонкой настройки механизмов System Guard и Silent Fan материнских плат категории Premium
  • PC Ident — утилита низкоуровневого конфигурирования механизмов температурного мониторинга и DMI System Information

Что ж, как видим, материнские платы FSC обладают весьма солидным базисом в части фирменных технологий и вспомогательного программного обеспечения. А как обстоит ситуация с ними в «железой» части? Можно ли на них положиться, рассчитывать на надежное, действительно «железное» функционирование этих плат? Попробуем разобраться! Для чего тщательно прощупаем плату D1627-A и проанализируем ее схемотехнические особенности.

Технические особенности

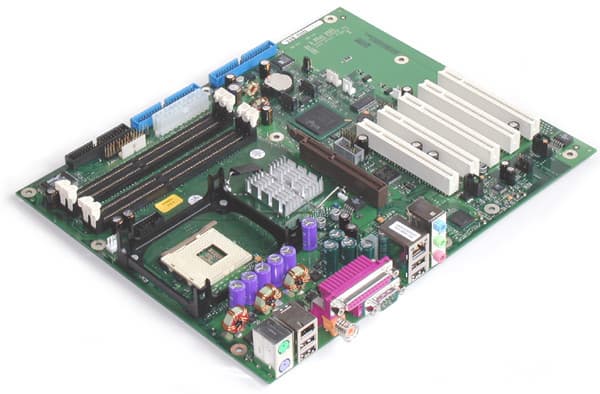

Итак, в зоне нашего пристального внимания — материнская плата FSC D1627-A.

На первый, беглый взгляд D1627-A являет собой простенький типический продукт среднего класса со стандартным джентльменским набором (AGP8X, SATA RAID, шестиканальный звук с коаксиальным выходом, FireWire и т.д.). Однако если присмотреться повнимательней и хорошенько ее прощупать, плата производит совершенно иное, намного более благоприятное впечатление! Проведенный анализ показывает: D1627-A на деле отличается превосходным схемотехническим исполнением, построена на высококачественной компонентной базе и имеет ряд примечательных особенностей, которые способны отвоевать ей титул чемпиона по надежности и стабильности среди родственных продуктов других известных производителей.

Первая, и самая главная особенность — это предельно оптимизированная разводка. Многие производители материнских плат, делая основной упор на различные оверклокинговые функции, зачастую не слишком заботятся о корректности своих схемотехнических решений, что приводит к чрезмерному загромождению плат второсортными компонентами и усиливает зашумление критически важных сигнальных линий. D1627-A освобождена от этого недостатка: все важные коммуникации платы (системная шина, шина памяти, шины AGP и PCI, интерфейсы с периферией и т.д.) разведены с соблюдением самых жестких требований к качеству сигнала, характеризуются продуманным дизайном сигнальных трасс, строго нормативной терминацией с оптимальной фильтрацией. Этим создаются весьма комфортные условия для жизнедеятельности и свободного «общения» как самим компонентам платы, так и подключаемой периферии, упрочняется стабильность всей системы в целом.

Вторая особенность — педантичный дизайн импульсных преобразователей напряжения питания процессора и памяти. Преобразователь напряжения питания процессора (VCC Core) сконфигурирован здесь по трехканальной схеме, его управляющая часть собрана на основе продвинутого ШИМ-контроллера Intersil ISL6556A, ШИМ-драйверов Intersil HIP6602 и HIP6604 (работают на частоте 230 кГц), а силовая часть скомпонована из высококачественных транзисторов Infineon OptiMos2 (06N03LA), которые характеризуются отличными частотными свойствами и малой мощностью рассеяния.

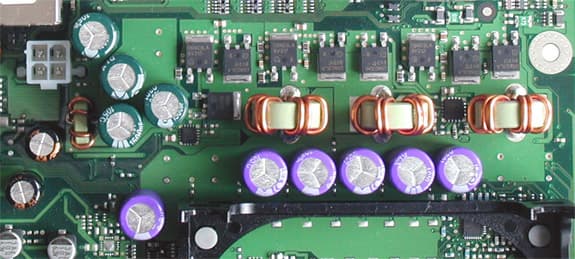

Импульсный преобразователь напряжения питания VCC-Core

Следует отметить, что «ШИМ-стойки» каналов являются несимметричными и составлены из трех транзисторов: один «верхний» (ключевой), плюс два «нижних» (проводящих). Такая конфигурация существенно повышает «производительность» питающих линий: каждый канал способен выдать нагора ток 30 А и более, причем без какой-либо нужды в дополнительном охлаждении. Очень достойно проявляют себя и LC-фильтры на входе и выходе преобразователя. Особо примечателен выходной фильтр: 6 высококачественных алюминиевых электролитических конденсаторов Ostor емкостью 2200 мкФ и 15 проходных керамических конденсаторов Epcos емкостью 22 мкФ обеспечивают практически идеальную фильтрацию процессорного питания от различных низкочастотных и высокочастотных шумов.

Преобразователь напряжения питания памяти (DDR Core 2.6 V) также реализован не менее добротно — построен на базе одноканального ШИМ-контроллера Intersil ISL6520A с интегрированным ШИМ-драйвером и стойки из двух транзисторов Infineon OptiMos2.

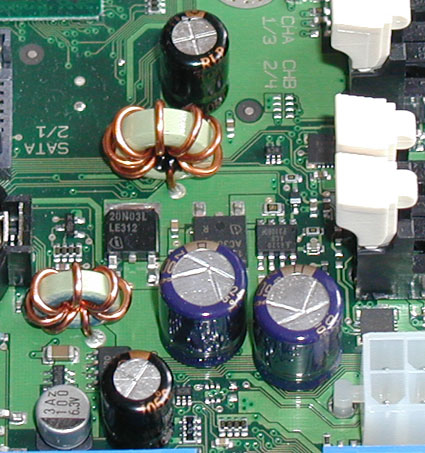

Импульсный преобразователь напряжения питания DDR_Core

Данная конфигурация способна выдать на гора 20 А и выше, этого более чем достаточно для эффективной запитки интерфейса DDR «северного моста» (MCH) вкупе с максимально возможными 4 Гб памяти (четыре модуля по 1 Гб). Полный порядок наблюдается и в части фильтрации линий питания, где особо выделяется внушительный входной фильтр: индуктивность 1,2 мкГн, 2 алюминиевых конденсатора Rubycon емкостью 1500 мкФ, плюс несколько мелких керамических конденсаторов гарантируют действительно «рафинированное» питание преобразователя. На выходе тоже все обустроено со знанием дела: установлены индуктивность 2,2 мкГн и 3 алюминиевых конденсатора емкостью 1000 мкФ, а также «россыпь» мелких керамических конденсаторов около разъемов DDR DIMM.

Весьма интересным представляется и построение источника терминирующего напряжения на память (DDR VTT 1.3 V). Вместо очень распространенной, но весьма громоздкой и не всегда реально эффективной конструкции на основе двойного операционного усилителя LM358 и пары транзисторов, здесь поставлены 2 новейших интегральных преобразователя LP2996 от National Semiconductor (по одному на канал DDR). Эти преобразователи специально «заточены» под терминацию DDR, характеризуются высокостабильным выходным напряжением, способны выдавать до 3 А под пиковой нагрузкой, и поддерживают Suspend-to-RAM (STR). Выходной фильтр этого преобразователя тоже обустроен на должном уровне: установлены 2 алюминиевых конденсатора емкостью 1000 мкФ и «рассыпаны» многочисленные керамические конденсаторы (вдоль разъемов DDR DIMM).

Наконец, третья примечательная особенность — танталовые конденсаторы в цепях питания важных компонентов платы. Эти конденсаторы отличаются долговечностью, высокой стабильностью рабочих характеристик, значительно превосходят традиционные керамические конденсаторы класса 2 (например, Y5U-конденсаторы, широко используемые в индустрии материнских плат) и кардинальным образом улучшают качество фильтрации. На плате D1627-A танталовые конденсаторы установлены в тех ответственных участках цепей питания, где прецизионное качество фильтрации является императивом. Так, танталовый конденсатор поставлен в фильтр цепи питания внутрипроцессорных синтезаторов тактовой частоты (линии VCCA и VSSA), от которого напрямую зависит стабильность функционирования процессора.

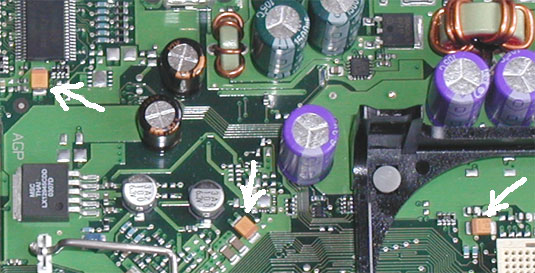

Танталовые конденсаторы — отмечены стрелками

Танталовые конденсаторы присутствуют также и в фильтрах схем запитки «северного моста», синтезатора тактовых частот, контроллера системного мониторинга материнской платы, FireWire-контроллера. Не обойден вниманием и аудио-кодек Analog Devices AD1985, цепи питания которого тоже «обвязаны» танталовыми конденсаторами, чем обеспечивается качественное и стабильное функционирование набора ЦАП/АЦП кодека.

Итак, со схемотехническим базисом разобрались: здесь, по всей видимости, лучшего желать уже не приходится. Теперь давайте посмотрим, как нашей подопытной плате удалось проявить себя на практике, и какую работоспособность она смогла продемонстрировать.

Первоначально D1627-A была подвергнута чисто технической проверке, сфокусированной на схемах питания важных компонентов материнской платы. Результат оказался вполне предсказуемым: все уровни напряжения стабильны и соответствуют нормативам, питающие напряжения на процессор и память практически идеально «чистые» (с незначительными девиациями в пределах установленных толерансов), регулировка выходного импеданса (load line) преобразователя напряжения питания процессора осуществляется строго в соответствии с установленными требованиями.

Далее под надзор были помещены фирменные технологии FSC, ответственные за жизнеобеспечение платы и улучшающие ее эргономику. Проведенные тестовые испытания показали: все аспекты работы этих технологий полностью соответствуют заявленной идеологии функционирования. Так, связка System Guard и Silent Fan действительно работает добротно и эффективно: в системе с процессором Pentium 4 3,06 ГГц, приправленным далеко не самым производительным кулером, вентиляторы активно вращались только при серьезном возрастании вычислительной нагрузки на процессор, в типических «офисных» задачах и Idle-режиме вентиляторы значительно замедлялись или же полностью выключались, уровень шума системы кардинально снижался. Довольно хорошо показали себя и механизмы Silent Drives: включение HDD Silent Mode заметно уменьшило структурные шумы, передаваемые на корпус ПК с накопителя, а CD Silent Mode в буквальном смысле преображал новенькие, не в меру горячие приводы, сумев на корню пресечь типическую «свистопляску» таких CD-ROM/CD-RW и уменьшив структурные шумы корпуса.

Наконец, в завершение комплекса тестовых испытаний D1627-A претерпела серьезную проверку на прочность. С целью анализа стабильности функционирования она была помещена в агрессивную среду: «внутрикорпусная» температура поддерживалась на уровне 45-50°C, сама плата находилась в условиях естественной конвекции, без какого-либо дополнительного охлаждения, чем создавался околокритический режим функционирования ее компонентов (в то же время процессору и видеокарте комфортный тепловой режим обеспечивался системой водяного охлаждения, жесткий диск был выведен во внешний охлаждаемый модуль, модули памяти были снабжены теплорассеивателями). И в течение недели плата нагружалась циклически заскриптованным комплексом стресс-тестов. Поочередно запускались: утилита burnbx из комплекта CPUburn с высоким приоритетом и трехчасовым CPU time (нагрузка на подсистему памяти), архиватор Ace с высшей степенью компрессии и мегабайтным словарем последовательно 3 раза (проводилась архивация большого набора разнородных файлов общим объемом около 2 гигабайт, нагружались дисковая подсистема и подсистема памяти) и популярный игровой тест RTCW Checkpoint последовательно 15 раз (в разрешениях 800х600, 1024х768 и 1280х1024, нагрузка на все основные подсистемы материнской платы). Итог этих тяжелых испытаний получился более чем впечатляющим: плата продемонстрировала исключительную стабильность и проработала без единой задоринки!

Что ж, как видим, на практике плата D1627-A проявляет себя только с лучшей стороны, демонстрирует действительно железную функциональность и скрывает за своей непритязательной внешностью очень и очень продвинутую техническую оснастку. Здесь нет броского текстолита, отливающего всеми цветами радуги, нет весело перемигивающихся светодиодных индикаторов, отсутствуют соблазнительные функции оверклокинга, и не установлены «кульные» громкоголосые вентиляторы. Нет здесь и других «клевых технологий» подобного разряда, коими безмерно гордятся отдельные производители плат, и которые непрестанно находят своих адептов в стройных рядах незадачливых пользователей. Но D1627-A имеет то, что действительно необходимо требовательному пользователю, и чем не могут похвастаться большинство других плат. Это реально высокое качество, реальная стабильность и реально хорошая эргономика, причем по вполне разумной цене и без переплаты за разнообразные «супер-клевые» фишки.

Выводы

Итак, наш сегодняшний вердикт таков: материнские платы Fujitsu-Siemens D1627-A и D1688 (последняя перенимает все достоинства подробно рассмотренной D1627-A, только в еще большем масштабе — чипсет Intel 875P говорит сам за себя) заслуживают самого пристального внимания со стороны широких масс трудящихся. По совокупности потребительских качеств, где особо выделяются богатый набор фирменных технологий, высококачественная схемотехника и железная стабильность, эти модели ощутимо превосходят многие другие платы, выполненные на базе чипсетов i865PE/i875P. Определенно, D1627-A и D1688 смогут послужить действительно прочным фундаментом в деле построения надежных и высокопроизводительных компьютерных систем.
