ECS L4S8A2 — системная плата на базе чипсета SiS648


Имя Elitegroup уже само по себе ассоциируется с бюджетностью (компания занимает первое место в мире по объему продаваемых по OEM-контрактам системных плат), так что от модели на дешевом чипсете SiS ожидается, так сказать, «бюджетность в квадрате».

Комплект поставки включает:

  • Упаковку: коробка стандартного дизайна;
  • Документацию: руководство пользователя материнской платы — на английском языке;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Заглушку на заднюю панель платы;
  • Компакт-диск с программным обеспечением, включающим:
    • необходимые для работы платы драйверы;
    • DirectX 8.0a;
    • Adobe Acrobat Reader;
    • CD Ghost 21st 3.6;
    • Language Genius 21st;
    • MediaRing Talk;
    • Page ABC;
    • PC-Cillin 2002;
    • Recovery Genius;
    • Super Voice;
    • Award WinFlash.

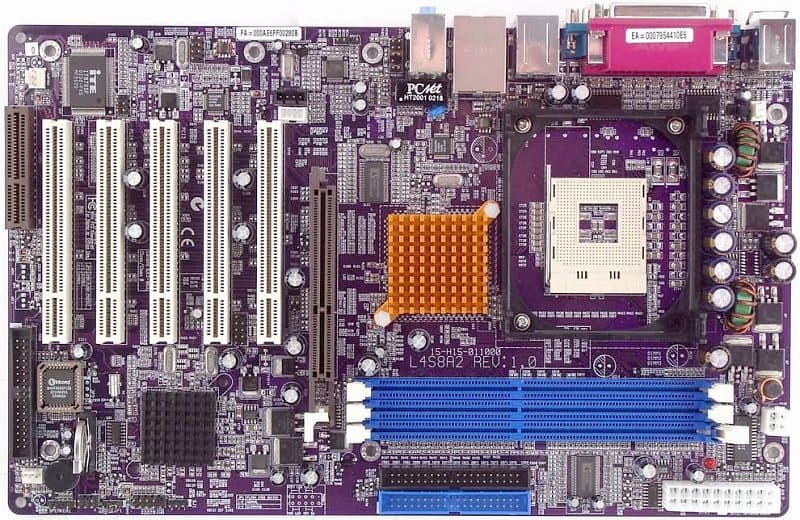

Несколько недостатков разводки платы: расположение аудиовходов перед слотами PCI, разъема FDD — у левого края платы, а при вставленной видеокарте неудобно манипулировать модулями памяти. Доступ к единственной перемычке не затруднен даже при установке платы в корпус, ее краткое описание приведено на текстолите платы.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены 6 конденсаторов по 3300 мкФ и 3 по 1500 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе возможностей чипсета и AC'97-кодека C-Media CMI9738, с возможностью подключения аудиосистем 4.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом SPDIF;
  • сетевой, реализованный на базе возможностей чипсета, с поддержкой 10BaseT/100BaseTX;
  • контроллер шины IEEE 1394, реализованный на базе возможностей чипсета.

Наличие напряжения +5 В в режиме StandBy индицируется красным светодиодом на плате.

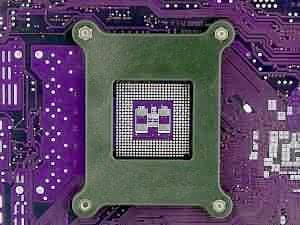

Для защиты от перегибов текстолита при установке массивных процессорных кулеров на оборотной стороне платы смонтирован специальный каркас.

На плате используются возможности системного мониторинга микросхемы ITE IT8705F. Контролируются:

  • напряжения процессора, +1,8, +3,3, +5 и +12 В, VBAT, +3,3 и +5 В StandBy;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 1 для нерегулируемого.

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 5 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 2 IEEE 1394/ 6 USB 2.0; размеры — 305х190 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixНастройки таймингов памяти+CAS Latency, RAS Active Time, RAS Precharge Time, RAS to CAS Delay, Addr/Cmd Rate
Выбор частоты работы памяти+by SPD, CPU:DRAM = 1:1, 3:4, 3:5, 1:2
Настройка работы шины AGP-
Настройка работы шины PCI-
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—165 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x8—x50
Изменение напряжения ядра процессора+Normal, +1%, +3%, +5%
Изменение напряжения памяти+Normal, +1,6%, +3,6%, +4,8%
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1.0, как последняя из доступных на время проведения тестирования.

На фоне продукции от конкурентов, в том числе и признанных брендов, данная плата выглядит очень привлекательно. Пожалуй, она будет отличным решением для офисного и домашнего компьютера, обеспечивая приличный уровень функциональности по минимальной цене, и категорически не устроит разве что фанатов экстремального разгона.

Результаты тестов:
