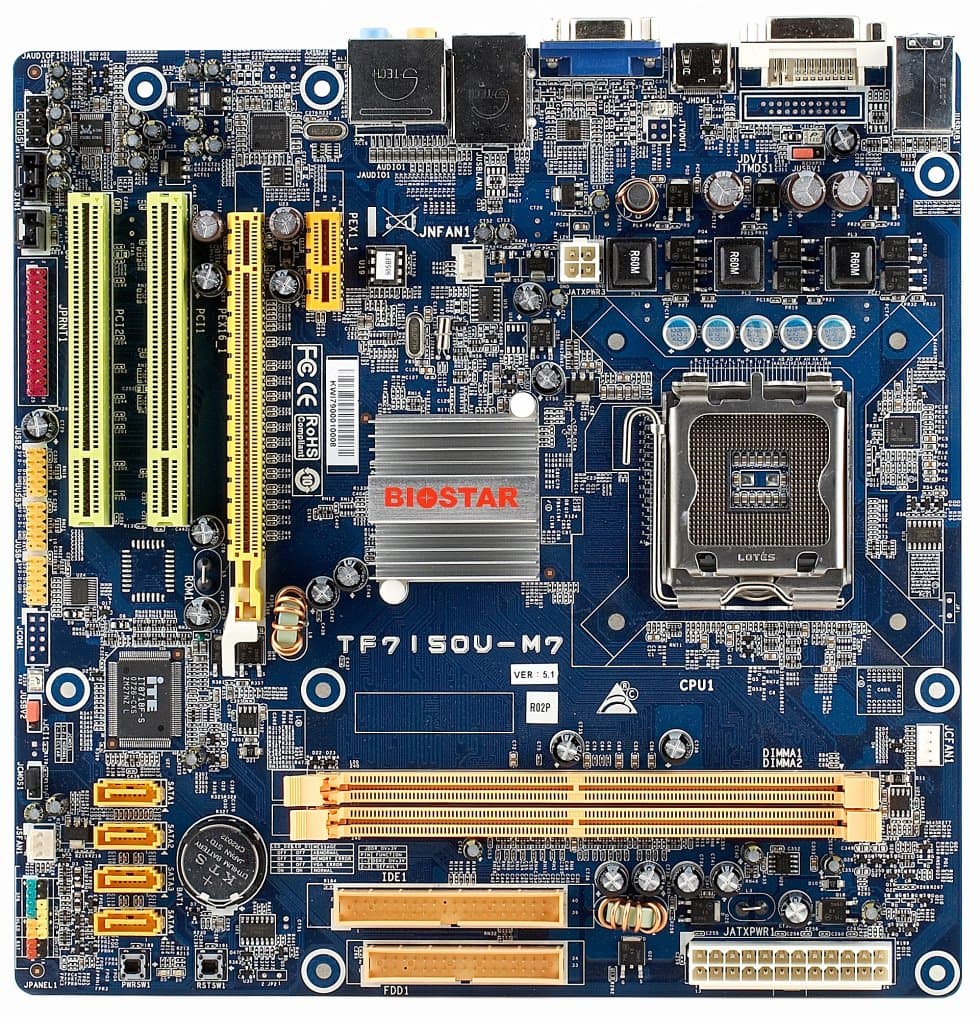

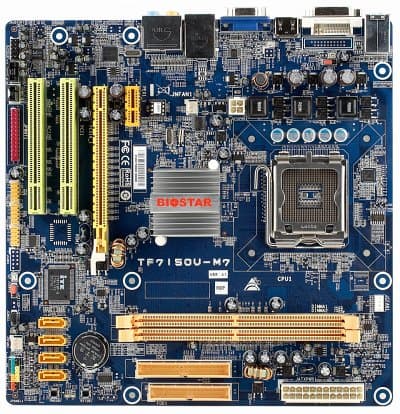

Biostar TF7150U-M7 — системная плата на базе чипсета NVIDIA GeForce 7150


  • Чипсет NVIDIA GeForce 7150 (применен единый мост GeForce 7150/nForce 630i)

Компания Biostar оказалась одной из немногих, поспешивших выпустить серию плат на свежеобъявленных чипсетах NVIDIA GeForce 7050/7100/7150. Тем более интересно, что Biostar, как и ECS (та, правда, ограничилась одной моделью), создала собственный дизайн всех плат, а не ограничилась продажей референсных разработок NVIDIA (в отличие от, скажем, EVGA и XFX). Впрочем, данный факт интересен лишь в контексте инженерной работы компании, поскольку функциональность конечных решений изменять было все равно некуда: чипсеты серии GeForce 7000 предлагают вполне осмысленный набор возможностей для ожидаемого применения плат на них (основы для домашнего медиацентра), а построить на базе GeForce 7150 небольшой сервер все равно не получится.

Плата «по полной» реализует возможности чипсета в области видеовыходов: распаяны все три, причем через DVI-D и HDMI может передаваться защищенный (HDCP) видеопоток, правда, звуковое сопровождение для HDMI возможно лишь в формате стерео (и это, по всей видимости, ограничение чипсета). Вообще, именно звуковая подсистема — слабое место Biostar TF7150U-M7, так как интегрированный кодек довольно незатейливый, без интересных технологий, а на плате не распаян вывод S/PDIF (для его реализации придется купить дополнительную планку) и в принципе нет S/PDIF-входа. Добавим к этому отсутствие FireWire, чем все же могут похвастаться некоторые конкурирующие продукты на GeForce 7000, не говоря уж о других интегрированных чипсетах, и получим решение бюджетного уровня с расширенными возможностями для вывода видео.

К разводке платы, с учетом ее формата, нет никаких претензий. Да, кому-то будет мало двух разъемов для памяти (но это, как и одноканальный режим работы памяти, — ограничение чипсета), кому-то — двух слотов PCI (но больше трех на плате microATX все равно не поместится, а на сегодняшний день хотя бы один слот PCIEx1 вполне актуален), но в целом сборку и модернизацию системы выполнять достаточно удобно, и даже к набортным кнопкам включения/перезагрузки и перемычке для очистки CMOS плата обеспечивает свободный доступ. Размер платы — 245×245 мм (стандартный microATX), крепление к корпусу восемью винтами, все края платы жестко фиксированы. Чипсет GeForce 7150 представляет собой единую микросхему, причем уровень его тепловыделения очень мал (к сожалению, точными данными мы пока не располагаем), так что на плате используется только один алюминиевый радиатор, небольших размеров и простой конструкции, который, тем не менее, нагревается при работе очень слабо. С этой точки зрения, плата всячески рекомендуется для домашнего применения.

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по три полевых транзистора на канал, 5 конденсаторов по 820 мкФ (Nippon Chemi-con) и 3 по 1500 мкФ на 16 В (United Chemi-con), стабилизатор напряжения памяти включает 7 конденсаторов по 1000 мкФ (OST). Видно, что приятная тенденция использовать в стабилизаторах питания только твердотельные конденсаторы обошла Biostar TF7150U-M7 стороной, да и выбор производителей электролитических конденсаторов не соответствует традиции элитных моделей материнских плат, но в целом все на уровне. Эта проблема тем менее актуальна, что плата вряд ли послужит основой для высокопроизводительной системы (модели на GeForce 7000 в качестве таковой не даст позиционировать одна только одноканальность контроллера памяти), так что комплектующие в эту плату, скорее всего, установят младшего или среднего уровня.

Из похожих решений у Biostar отметим модель TF7100P-M7, основанную на GeForce 7100 и только этим и отличающуюся (единственная разница между GF7150 и GF7100 заключается в чуть меньшей частоте работы интегрированного графического адаптера у последнего — 600 МГц против 630), причем внешне эти платы абсолютно одинаковы. На базе GeForce 7050 (+nForce 610i) Biostar также анонсировала модель, GF7050V-M7, но это уж совсем скромная по возможностям плата (она не входит в серию «для энтузиастов» T-Series), с единственным видеовыходом (D-Sub), 100-мегабитной сетью и т. п.

Системный мониторинг (ITE 8718F-S, по данным BIOS Setup и Windows-утилит)

  • Напряжение процессора, памяти, чипсета, шины HT, батарейки, +3,3, +5, +12 В и +5 В Standby;
  • Частота вращения двух вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком на плате);
  • Технология автоматической регулировки вращения вентилятора на процессоре в зависимости от температуры: задаются желаемая температура процессора, температура полной раскрутки вентилятора и температура выключения системы, дополнительно в ручном режиме доступна плавная регулировка частоты вращения процессорного и системного кулеров (в BIOS Setup доступна более гибкая система автоматической настройки вращения обоих кулеров, но мы полагаем, что Windows-вариант более интересен).

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, деталей о поддержке конкретных моделей процессоров пока нет, но позже список сертифицированных моделей должен быть доступен на сайте производителя; должны поддерживаться все процессоры Intel с шиной 800/1066/1333 МГц, включая все модели с архитектурой Core (Core 2, Pentium Dual-Core, Celeron 4xx), Pentium 4/D, а также 45-нанометровые Penryn);
  • 2 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-533/667/800; поддерживаются модули не менее 512 МБ, только одноканальный режим работы);
  • Слот PCIEx16 для видеоускорителей;
  • Слот PCIEx1;
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) — «чипсетный», с возможностью подключения до 2 устройств ATA133;
  • 4 разъема SATA-II (Serial ATA II) на 4 «чипсетных» устройства SATA300, с возможностью организовать из них RAID-массив уровней 0, 1, 0+1 и 5;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения цифрового звукового выхода S/PDIF-Out на планке;
  • Разъем для подключения LPT-порта на планке;
  • Возможно наличие разъема для подключения COM-порта на планке — у нашего экземпляра платы он не был распаян;
  • 3 разъема для подключения вентиляторов (2 из них — с возможностью контроля и регулировки, в т. ч. автоматической, количества оборотов).

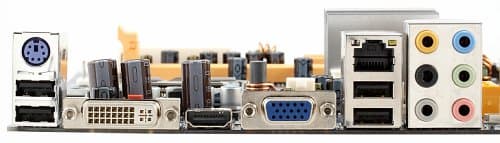

Задняя панель платы (слева направо, по блокам)

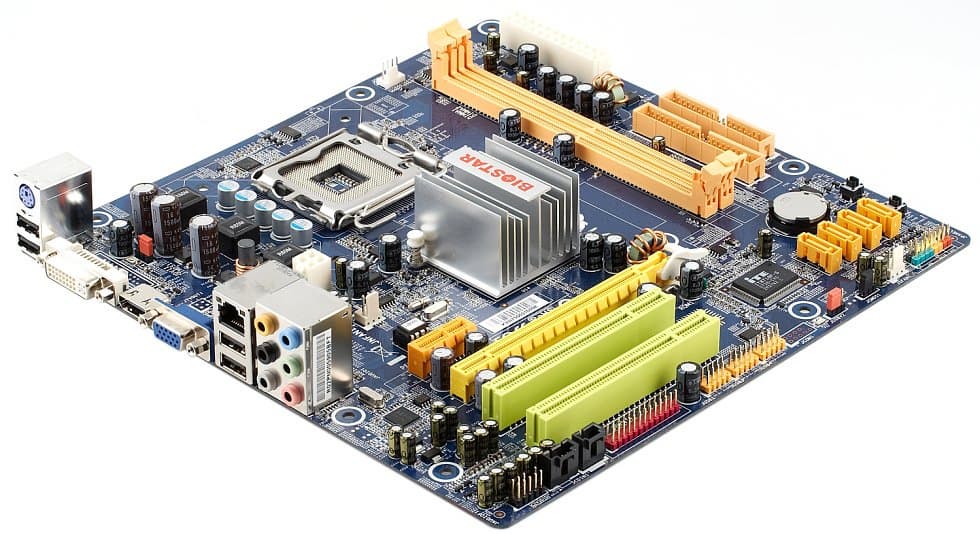

по ссылке — вид платы в 3/4 со стороны задней панели
  • 2 порта USB и 1 разъем PS/2 (для подключения клавиатуры);
  • Разъемы Single-link DVI-D (разъем имеет формат DVI-I, но выдает только цифровой сигнал), HDMI и VGA (D-Sub);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

На задней панели платы использован любопытный метод размещения портов USB: поскольку три видеовыхода в ряд заняли слишком много места (непонятно, правда, почему их нельзя было перегруппировать иначе), два порта USB заняли место «мышиного» PS/2. На сегодняшний день производители системных плат все еще очень редко отказываются от портов PS/2, хотя мы такое стремление можем только приветствовать, ибо в абсолютном большинстве случаев лишняя пара USB в современном компьютере куда полезнее морально устаревших PS/2 (не говоря уже о таких пережитках прошлого, как COM и LPT). Впрочем, в данном случае особенно хвалить Biostar не приходится, так как даже с учетом такого «фокуса» количество USB-портов на задней панели составляет всего 4.

Также отметим, что, в силу ограничения чипсета, в один момент времени может работать только один из пары портов DVI-D и HDMI. Любопытно, что BIOS Setup платы не содержит меню для выбора используемого порта, так что механизм переключения остается неясным.

Комплект поставки

В данном случае к нам попала хотя и серийная плата, но без полноценного комплекта поставки, что объясняется желанием производителя вовремя предоставить модель на тестирование. Таким образом, мы не можем с уверенностью описать комплект поставки, хотя по данным с сайта Biostar он выглядит следующим образом: руководство пользователя на английском языке, 2 кабеля SATA с одним переходником питания на 1 устройство, 1 кабель IDE и 1 FDD, заглушка на заднюю панель платы и CD с драйверами и утилитами. Как видите, отчетливо прослеживается ориентация на бюджетный уровень.

Набор фирменных утилит компании T-Utility: Hardware Monitor — отслеживание нескольких параметров состояния системы и возможность выключить компьютер при выходе их за заданные пределы; Fan Control — тонкая настройка функции автоматической регулировки вращения процессорного кулера или ручная настройка вращения двух кулеров; Over Clock II — отслеживание множества системных параметров и изменение некоторых частот и напряжений (подробнее см. далее); BIOS Flash — прошивка новой версии BIOS из-под Windows (без все равно не работавшей функции загрузки последней версии с сайта производителя).

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC888 (современная версия среднего уровня), с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов и разъемом S/PDIF-Out;
  • Сетевой, на базе микросхемы Realtek RTL8111B (интерфейс PCIEx1), с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ +0,02, −0,11Отлично
Уровень шума, дБ (А) −88,5Хорошо
Динамический диапазон, дБ (А) 88,3Хорошо
Гармонические искажения, % 0,0030Отлично
Гармонические искажения + шум, дБ (A) −81,5Хорошо
Интермодуляционные искажения + шум, % 0,010Очень хорошо
Взаимопроникновение каналов, дБ −85,8Отлично
Интермодуляции на 10 кГц, % 0,010Очень хорошо

Общая оценка: Очень хорошо (подробнее).

Фирменные технологии и особенности платы

  • Набор светодиодов, реализующих функцию POST-контроллера (всего 2 светодиода, так что пользователь получает минимум информации, но в большинстве случаев этого достаточно для решения проблемы);
  • Кнопки на текстолите платы для включения и перезагрузки системы.

Настройки

С помощью перемычекПеремычка для очистки содержимого CMOS
Набор перемычек для подачи питания на соответствующие пары портов USB в режиме Standby (для включения системы с устройств, подключенных к этим портам)
Из BIOS, основанного на версии AwardBIOS 6.00PG от PhoenixВозможность отключения специфических функций процессора+L3 Cache, Core Multi-Processing, Hyper-Threading, Execute Disable Bit, Enhanced Halt State, Virtualization Technology, Power Management Mode (Native/SMM)
Настройки таймингов памяти+Auto, TCL, TRCD, TRP, TRAS, Command Per Clock, TRRD, TRC, TWR, TWTR, TREF
Выбор частоты работы памяти+Auto, Linked (задается множитель относительно частоты FSB: 1:1, 2:3, 4:5) или Unlinked (желаемая частота памяти задается вручную в интервале 400—1400 МГц с шагом 1 МГц, но в реальности шаг значительно крупнее, и может составлять до 100 МГц)
Возможность задания частоты для периферийных шин-
Ручное распределение прерываний по слотам-
Изменение частоты FSB+400—2500 МГц с шагом 1 МГц (в реальности шаг немного крупнее), есть функция динамического разгона системы (три профиля)
Изменение коэффициента умножения процессора+
Изменение напряжения ядра процессора+StartUp, до +0,787 В к номиналу с шагом 0,0125 В
Изменение напряжения памяти+1,95-2,65 В с шагом 0,1 В
Изменение напряжения чипсета+до +6% с шагом 2%
Изменение напряжения FSB+до +6% с шагом 2%

Использовалась версия BIOS от 27.09.07, как последняя из доступных на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Плата позволяет по нажатию определенной клавиши в момент прохождения процедуры POST вызвать меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. Функция сохранения/загрузки профилей BIOS обеспечивает удобство при экспериментах с разгоном, так как основная часть настроек может быть быстро возвращена в выбранное состояние сразу после очистки CMOS. У платы имеется функция вывода данных системного мониторинга на экран во время процедуры POST (как и, например, у плат EPoX), но реализация в данном случае подкачала — информация выводится не во время самой процедуры, а после, так что воспринять ее глазом просто не получается. В случае переразгона системы и невозможности загрузиться, плата автоматически стартует с настройками по умолчанию, не изменяя при этом настроек в BIOS Setup, что очень удобно для внесения исправлений.

В BIOS платы интегрированы две утилиты. Первая — это часто встречающаяся в продуктах других производителей программа для прошивки BIOS с дискеты; единственный смысл ее существования — в отсутствии необходимости делать дискету системной. Зато вторая утилита — настоящий подарок для любителей разгона: Memtest86+ v1.65 выполнит тщательную проверку стабильности системы и качества модулей памяти, так что для оперативного тестирования текущей разогнанной конфигурации нет необходимости загружать ОС.

Windows-утилита Over Clock II позволяет изменять напряжения на процессоре, памяти и чипсете, после чего плавно увеличивать частоту FSB (теоретически доступна также регулировка частот памяти, шин PCI-E и PCI, но в данном случае эта функция заблокирована). Отметим, что задаваемое в BIOS Setup напряжение для памяти имеет слишком завышенное минимальное значение — 1,95 В (при норме 1,8 В), так что пользователь оказывается перед выбором: либо вообще не заниматься разгоном, либо получить сильный нагрев модулей памяти (в этом случае рекомендуются к покупке модули с радиаторами на микросхемах памяти).

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair CM2X1024-9136C5D (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: ATI Radeon X1900 XTX 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Большинство современных чипсетов (кроме производимых компанией Intel) позволяют задавать такой параметр работы памяти, как DRAM Command Rate. В нашем случае плата работала только при установке значения 2T, что неизбежно немного снижает реальную скорость относительно максимально достижимой, но, впрочем, одноканальный чипсет в любом случае вряд ли претендовал на лидерство по производительности.

В рамках данного обзора мы ограничимся приведением лишь предварительных и неполных показателей скорости Biostar TF7150U-M7 и GeForce 7150, а сравнение проведем только с Intel G965 — более полную картину вы можете получить из нашего обзора чипсетов NVIDIA серии GeForce 7000.

Тест Biostar TF7150U-M7 Gigabyte 965G-DS3 Biostar TF7150U-M7 (встроенная графика) Gigabyte 965G-DS3 (встроенная графика)
Архивирование в 7-Zip, мин:сек 4:20 4:10 4:31 4:12
Кодирование MPEG4 (XviD), мин:сек 3:39 3:37 3:42 3:38
Doom 3 (Low@640×480), fps 202 218 33 23
Doom 3 (Normal@800×600), fps 195 209 14 21
Doom 3 (Highest@1600×1200), fps 121 121 7
FarCry (Low@640×480), fps 348 363 139 122
FarCry (Normal@800×600), fps 270 289 48 78
FarCry (Highest@1600×1200), fps 152 151 11

Работа встроенного видео в играх заслуживает отдельного разговора и этот разбор будет выполнен в рамках статьи по новому чипсету NVIDIA. При «бытовом» же использовании плат на этих чипсетах можно ожидать разницы до +7% в пользу продукта Intel прошлого поколения за счет эффективности контроллера памяти в последнем.

Итог

Рассмотренная плата Biostar по всем параметрам претендует никак не на лидерство в своем классе, а скорее, на нижнесредний уровень домашних мультимедийных систем, хотя и основана на старшем чипсете в семействе. Впрочем, с учетом ряда факторов (отсутствие аппаратного ускорения при воспроизведении видео, передача звука по HDMI только в формате стерео, несмотря на поддержку HDCP, одноканальный контроллер памяти, снижающий производительность системы), вполне возможно, что решения на базе GeForce 7000 вообще не получат широкого распространения на рынке домашних медиацентров. Тогда недостатки конкретной рассмотренной платы (отсутствие FireWire и S/PDIF-Out, скромный комплект поставки) станут конкурентным преимуществом Biostar TF7150U-M7, так как они напрямую влияют на цену конечного изделия. К сожалению, на момент анонса статьи розничная цена платы еще не была известна, однако предварительные оценки говорят о том, что это решение будет существенно дешевле аналогов на чипсетах Intel. В таком (и, пожалуй, только таком!) случае героиня сегодняшней статьи станет хорошим выбором для бюджетного домашнего компьютера, а ее «всеядность» в плане видеовыходов позволит без проблем подключить практически любое устройство отображения, хотя и маловероятно, что таковым станет дорогущая ЖК-панель с огромной диагональю.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
Благодарим компанию COLAN за предоставленный KVM-переключатель ATEN CS-1764C
Благодарим компанию Corsair за предоставленные для тестирований модули памяти
