Gigabyte 965G-DS3 — системная плата на базе чипсета Intel G965


  • Чипсет Intel G965 (применен северный мост G965 и южный ICH8)

Платы на Intel G965 не очень спешили к пользователю, о причинах чего мы поговорим в отдельной статье, но вот готово представление первой модели на этом чипсете. Традиционно платы с интегрированной графикой воспринимаются как некие «обрезки для офиса» — подразумевается, что нормальный человек себе домой такого не возьмет. И это при изобилии в прайс-листах внешних видеокарт, которые в таком случае логично назвать «затычкой для слота», не более! Наши читатели могли видеть, что ни i945G, ни ATI Xpress 200 (а это чипсеты с самой производительной на сегодняшний момент встроенной графикой) не превосходят даже ATI X300 SE, но ведь отпускная стоимость интегрированного чипсета лишь на копейки превосходит таковую для дискретного варианта, а покупаемая отдельно ATI X300 SE обойдется как минимум в 40 долларов. И при этом такая карта будет чуть быстрее в тестах, но совершенно не настолько, чтобы позволить спокойно играть в игры, на которых спасует встроенное видео. Таким образом, плата на интегрированном чипсете, поддерживающая работу в 3D (например, для нетребовательных к скорости шейдеров игр), разгружающая процессор при просмотре видео и имеющая свободный графический слот (на случай, если потребность в «серьезных» играх все же возникнет) является отличным выбором для большинства покупателей, которые, как правило, уже вышли из «игроманского» возраста. Именно в этом активно пытаются убедить пользователя Intel (Viiv) и NVIDIA, предлагающие отличные интегрированные чипсеты для платформ Intel и AMD соответственно.

Любопытен подход Gigabyte к созданию 965G-DS3: это вроде бы обычная плата из S-серии, с исключительно бюджетной комплектацией и всего лишь средним набором дополнительных контроллеров. «S3» в названии модели означает применение трех «S-технологий», а по сути — не означает вообще ничего, так как под эти Speed/Smart/Safe маркетологи легко «подтягивают» абсолютно что угодно, а найти сегодня плату, не позволяющую автоматически регулировать частоту вращения кулеров, гибко разгонять систему из BIOS с повышением напряжений, прошивать BIOS из-под Windows и т. п., — крайне сложно. В то же время, прибавление к названию литеры «D» — совсем другое дело. В нынешней номенклатуре моделей компании «D» соответствует «Durability», то есть повышенной стабильности и надежности, а реализуется этот пункт применением во всех цепях платы исключительно качественных полимерных конденсаторов. Впервые мы столкнулись с такой особенностью у Gigabyte 965P-DQ6, но то все-таки была топовая модель, а теперь мы видим, что и в платах среднего, если вообще не бюджетного уровня реализуется аналогичный подход, и это нельзя не приветствовать. Повторимся, на наш взгляд, гораздо лучше привлекать покупателей таким образом, чем созданием вавилонских башен из набортных систем охлаждения или распайкой десятого RAID-контроллера. Приятно, что в нынешнем модельном ряду Gigabyte большинство новых плат (пока лишь для платформы Intel) имеют суффикс «D», хотя встречаются и их точные копии, этой особенности лишенные.

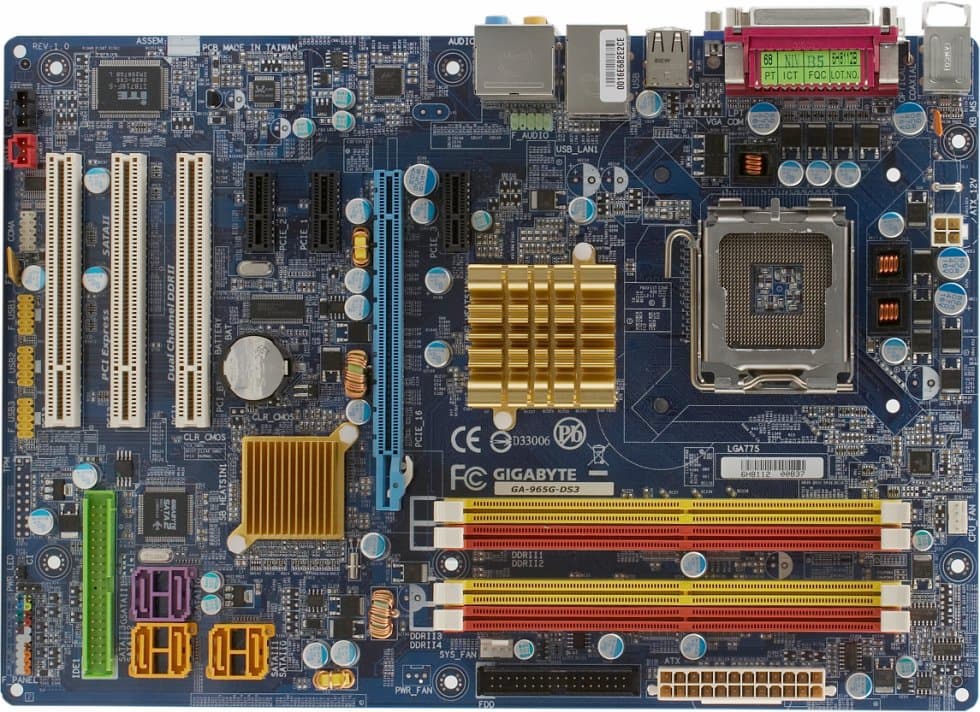

Плата имеет чуть зауженный ATX-размер, но на удобстве использования эта компактность совершенно не сказалась, разве что блок звуковых разъемов для передней панели прижат к габаритным элементам на плате, да подобраться к перемычке очистки CMOS при установленной широкой видеокарте будет непросто. Зато все остальные разъемы доступны легко, а расположение слотов расширения по нынешним временам вообще заслуживает медали: PCI-слотов три, и все они остаются свободны при установке сколь угодно громоздкого видеоускорителя, причем слот для последнего отодвинут не только от PCI, но и от чипсетного радиатора, так что сможет принять карту с большим радиатором на оборотной стороне. Вообще, озабоченность в дизайне платы вызывает только применение сравнительно небольшого алюминиевого радиатора на северном мосту чипсета, который, особенно при использовании встроенной графики, греется просто ужасно! Для радиатора такой характерной формы Gigabyte обычно прикладывает аккуратно фиксируемый на выступы вентилятор, но в нашем случае вентилятора в комплекте не было, а масса такого радиатора была достаточной лишь пару поколений чипсетов Intel назад (к сожалению, последние новинки компании греются все сильнее). Да, температурный допуск современных микросхем планомерно сдвигается в сторону увеличения, но ведь помимо них в корпусе присутствуют и другие микросхемы и устройства, и, наконец, текстолит платы вокруг северного моста просто раскален! Мы настоятельно рекомендуем активно охлаждать данный радиатор, хотя честно отметим, что все многочасовые тесты система (правда, в открытом корпусе) прошла и без дополнительного охлаждения.

В 3-канальном стабилизаторе напряжения питания процессора применено по 4 полевых транзистора на канал, 4 16-вольтовых конденсатора по 470 мкФ и 5 (4-вольтовых) по 560 мкФ, также на плате находится стабилизатор напряжения памяти (включающий 3 конденсатора по 560 мкФ, 3 по 470 мкФ и несколько менее емких), усиленный применением индуктивных элементов. Во всех без исключения цепях на плате применены качественные японские конденсаторы от Sanyo — полимерные из серии SEPC, характеризующиеся устойчивостью к экстремальным условиям работы (гарантированный срок службы при предельной допустимой температуре 105°С — 3000 часов) и пониженным эквивалентным последовательным сопротивлением (Low ESR). Доступ к единственной имеющейся перемычке не затруднен даже при установке платы в корпус, описание ее функциональности на текстолите присутствует, несмотря на то что в нем нет необходимости. Размер платы — 305×210 мм (зауженный ATX), крепление к корпусу семью винтами, ближние края платы не зафиксированы, что создает некоторые помехи, например, при установке модулей памяти.

Даже на G965 Gigabyte выпускает целый ассортимент продуктов, включающий как microATX-модели (965GM-S2 и 965GM-DS2), далекие, впрочем, от бюджетного уровня, так и полноразмерные 965G-DS3 (2 ревизии) и 965G-DS4, причем последняя вполне может быть названа топовой, так как поддерживает, среди прочего, FireWire и CrossFire, а также имеет систему охлаждения элементов платы на тепловых трубках. В то же время, 965G-DS3 rev1.0 и 965G-DS3 rev2.0 различаются крайне незначительно (PCB и набор функций у них одинаковы, только дополнительные контроллеры иногда разные и у rev2.0 немного переделана схема питания процессора, ставшая, в частности, 6-канальной), а вообще вторые ревизии плат на P/G965 компания выпускает для гарантированной поддержки четырехъядерных процессоров Core 2. Более того, модели с аналогичными названиями на P965 и G965 основываются на самом деле на одной PCB, так что этот обзор смело можно распространять на Gigabyte 965P-DS3. Из разведенных, но нераспаянных элементов на текстолите 965G-DS3 есть только разъем для подключения модуля TPM (Trusted Platform Module, устройство с контроллером для проверки подлинности цифровых подписей и ключей, а также прочих функций шифрования и обеспечения безопасности) и третий разъем для подключения вентилятора.

Системный мониторинг (ITE 8718F-S, по данным BIOS Setup)

  • Напряжение процессора, памяти, +3,3 и +12 В (только индикация корректности значений);
  • Частота вращения 2 вентиляторов (с возможностью звукового оповещения при их отказе);
  • Температура процессора (встроенным датчиком процессора, с возможностью звукового оповещения при превышении задаваемого значения) и платы (встроенным датчиком платы);
  • Технология автоматической регулировки вращения вентиляторов в зависимости от температуры ограничена выбором типа регулировки (в зависимости от модели — с 3- или 4-контактным разъемом — понижением напряжения или методом ШИМ), а также возможностью выбора Intel QST (используя цифровой датчик температуры в новых процессорах Core 2) вместо классической схемы работы, но никакой конкретной величины для настройки указать нельзя — управление воистину автоматическое :)

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket 775, заявлена поддержка всех существующих процессоров для этого сокета: Intel Celeron D (модели 325J-360), Pentium 4 (505-571 и 630-672), Pentium D (805-840 и 915-960), Pentium 4 XE (3,4-3,73 ГГц), Pentium XE (840, 955, 965), а также Core 2 Duo (E4300-E6700) и Core 2 Extreme (X6800 и четырехъядерный QX6700));
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800, у процессоров с шиной 533 МГц память будет работать в режиме DDR2-533; не поддерживаются модули объемом менее 256 МБ; поддерживается двухканальный режим работы при заполнении слотов обоих каналов (включая вариант с заполнением типа (A+B)+C, A+B=C), в случае разного объема памяти в каналах (A+B, A<B) обеспечивается двухканальный доступ к памяти объемом 2A, остаток памяти используется в одноканальном режиме; на сайте производителя приведен список сертифицированных модулей);
  • Слот PCIEx16 для видеоускорителей;
  • 3 слота PCIEx1;
  • 3 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта, можно подключать обычный 20-контактный коннектор, но при этом не рекомендуется использовать мощные видеоускорители, не имеющие собственного разъема питания) и 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • Разъем IDE (Parallel ATA), функционирующий за счет дополнительного контроллера JMicron, на 2 устройства ATA133 (об ограничениях при работе читайте ниже);
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300, 4 из которых «чипсетные», а еще 2 функционируют за счет дополнительного контроллера JMicron, подключаемые к ним диски можно объединить в RAID-массив уровней 0 и 1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения цифрового звукового входа S/PDIF-In на планке;
  • Разъем для подключения COM-порта на планке;
  • Разъем для подключения датчика вскрытия корпуса (Chassis Intrusion);
  • Всего 2 разъема для подключения вентиляторов (оба с возможностью контроля количества оборотов, 4-контактные), для процессорного доступна автоматическая регулировка частоты вращения.

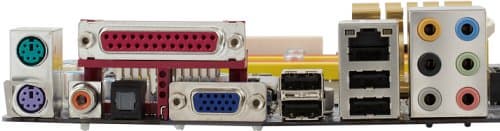

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 LPT, разъемы S/PDIF-Out типов Coaxial (коаксиальный) и Toslink (оптический), 1 VGA (D-Sub);
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Line-In, Front, Mic-In, Rear, Center/Sub, Side).

Комплект поставки

  • Упаковка: стандартная коробка «S-серии» Gigabyte;
  • Документация: руководство пользователя на английском языке и краткая инструкция по сборке на нескольких языках, включая русский;
  • Кабели: 4 SATA (без переходников питания), 1 ATA66 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами, фирменными утилитами Gigabyte и пакетом Norton Internet Security 2006 (антивирус и брандмауэр).

Набор фирменных утилит включает стандартные инструменты для перепрошивки BIOS из Windows с возможностью поиска и закачки последней версии с сайта производителя (@BIOS) и программу EasyTune5 для мониторинга и регулировки системных параметров (в т. ч. разгона). В целом же комплект откровенно бюджетный, непонятно даже, чего ради в коробке находится пара лишних шлейфов SATA.

Интегрированные контроллеры

  • Звуковой, на базе 10-канального (7.1+2) HDA-кодека Realtek ALC883, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, 2 разъемами S/PDIF-Out (оптический + коаксиальный) и разъемом S/PDIF-In;
  • Сетевой, с поддержкой скоростей 10/100/1000 Мбит/с (Gigabit Ethernet), на базе микросхемы Marvell 88E8053 (интерфейс PCIEx1);
  • IDE/SATA-II RAID, на базе микросхемы JMicron JMB363 (маркировка «Gigabyte»), с поддержкой 2 устройств на канале ATA133 и 2 устройств SATA300 с возможностью объединения последних в RAID-массив уровней 0 и 1 (интерфейс PCIEx1).

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,15, -0,16Очень хорошо
Уровень шума, дБ (А): -93,9Очень хорошо
Динамический диапазон, дБ (А): 93,8Очень хорошо
Гармонические искажения, %: 0,0045Очень хорошо
Интермодуляционные искажения + шум, %: 0,062Хорошо
Взаимопроникновение каналов, дБ: -92,4Отлично
Интермодуляции на 10 кГц, %: 0,0082Очень хорошо

Общая оценка: Очень хорошо (подробнее). В данном случае использован бюджетный 10-канальный аудиокодек ALC883, который даже на фоне отнюдь не топовых моделей Realtek неплохо выглядит лишь по количеству каналов. Никакими интересными домашнему пользователю функциями (вроде набора реализованных в драйверах технологий DTS и кодирования аудиопотока в AC-3 «на лету» для вывода по интерфейсу S/PDIF) интегрированная аудиосистема Gigabyte 965G-DS3 не обладает, но, впрочем, качество аналогового вывода находится на весьма пристойном уровне, характерном для всех современных плат с HDA.

Вновь мы констатируем, что, лишенный поддержки IDE в чипсете (ICH8/R), производитель системной платы вынужден применить дополнительный контроллер IDE, выбор которого для Gigabyte уже традиционен — это микросхема JMicron JMB363 (промаркированная как Gigabyte), обеспечивающая один канал ATA133 и два порта SATA300 с RAID. С недостатками данной реализации мы также уже знакомы: при выборе режима работы RAID или AHCI для SATA-портов (даже без реального подключения дисков) устройства на канале IDE переводятся в режим PIO, что обеспечит вам незабываемые ощущения от установки ОС с компакт-диска. Если же вы устанавливаете плату в готовую систему и не собираетесь переставлять ОС, то проблема несущественна, так как под Windows вернуть законный режим работы UDMA этим устройствам можно. Ну и в любом случае остается вариант не использовать RAID и AHCI, который вряд ли серьезно помешает планам обычного пользователя.

Фирменные технологии и особенности

  • Q-Flash — перепрошивка BIOS с помощью меню, вызываемого по нажатию клавиши на стадии начальной загрузки (требуется образ BIOS на дискете, при этом исключается необходимость загрузки ОС, которая может быть затруднена в случае повреждения загрузочного блока);
  • Xpress BIOS Rescue — загрузка резервной версии BIOS, предварительно сохраненной в скрытой области на жестком диске (полезно при повреждении основной версии BIOS во флэш-ПЗУ, испорченной при неудачной перепрошивке);
  • Xpress Recovery2 — восстановление предварительно сохраненного образа раздела жесткого диска с помощью интегрированной в BIOS утилиты (от использования традиционных утилит, вроде Acronis True Image, такой вариант отличается лишь тем, что для восстановления не требуется загружаться с CD, однако его возможности и интерфейс, безусловно, скромнее: можно сохранить лишь один образ для восстановления; не поддерживаются жесткие диски с AHCI, объединенные в RAID, а также внешние, подключенные по USB или FireWire).

Настройки

С помощью перемычек и переключателейПеремычка для очистки содержимого CMOS
Из BIOS, основанного на версии 6.00PG от AwardВозможность отключения специфических функций процессора+Hyper-Threading, Execute Disable Bit, Enhanced SpeedStep, Enhanced Halt State, Virtualization Technology, Thermal Monitoring
Настройки таймингов памяти+By SPD, CAS Latency Time, RAS to CAS Delay, RAS Precharge, Precharge Delay, ACT to ACT Delay, Rank Write to Read Delay, Write to Precharge Delay, Refresh to ACT Delay, Read to Precharge Delay
Выбор частоты работы памяти+Auto или задается множителем относительно частоты FSB: ×1, ×1,25, ×1,33, ×1,5, ×1,66, ×2
Возможность задания частоты для периферийных шин+PCI-E = 90—150 МГц с шагом 1 МГц и возможность увеличить пропускную способность порта PCIEx16 отдельно поднятием частоты его работы (функция Robust Graphics Booster)
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100—700 МГц с шагом 1 МГц, есть функция динамического разгона процессора
Изменение коэффициента умножения процессора-отсутствует для процессоров без возможности менять КУ по желанию пользователя
Изменение напряжения ядра процессора+Normal, 0,85000—2,00000 В с шагом 0,00625 В до 1,60000 В и шагом 0,2 В выше (есть индикация номинальной величины напряжения)
Изменение напряжения памяти+Normal, до +0,6 В с шагом 0,1 В
Изменение напряжения чипсета+Normal, до +0,3 В с шагом 0,1 В
Изменение напряжения FSB+Normal, до +0,3 В с шагом 0,1 В
Изменение напряжения шины PCI-E+Normal, +0,1 В

Использовалась специально предоставленная инженерами компании версия BIOS F4a, как последняя из доступных на момент тестирования (позже эта версия была официально выпущена в качестве F4, а в вышедшей позже F5 добавлено лишь распознавание процессора Intel Core 2 Extreme QX6700). Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась. Плата позволяет вызвать по нажатию определенной клавиши в момент прохождения процедуры POST меню для выбора загрузочного устройства, что дает возможность с удобством выполнить разовую загрузку, например с CD-привода, не производя соответствующих изменений в BIOS Setup. Как обычно у продукции Gigabyte, дополнительные настройки открываются в BIOS Setup по нажатию клавиш Ctrl+F1 (в основном становятся доступны тайминги памяти, а также настройки работы встроенной графики). Кстати, плата предлагает любопытный режим функционирования интегрированного видео — работать параллельно с внешней видеокартой, обеспечивая, таким образом, пользователю лишний видеовыход.

Производительность

Конфигурация тестовых стендов:

  • Процессор: Intel Core 2 Duo E6600 (2,4 ГГц)
  • Память: 2 модуля по 1 ГБ Corsair TWIN2X2048-8500C5 (тестировалась в режиме DDR2-800 с таймингами 4-4-4)
  • Видеокарта: ATI Radeon X1900 XTX 512 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA, 7200 об/мин)
  • БП: HiPro W460GC31
  • ОС: Windows XP SP2

Плат на Intel G965 мы пока не тестировали, так что напрашивалось сравнение с одной из моделей на дискретном варианте нового чипсета Intel. В качестве соперника сегодняшней героине мы взяли модель из той же «конюшни» — Gigabyte 965P-DQ6, так как она вполне может считаться быстрейшей из проверенных нами плат на Intel P965. Дополнительно мы приводим результаты тестирования встроенного видео Gigabyte 965G-DS3 в играх, более подробное освещение этого вопроса ждите в отдельной статье в ближайшем будущем.

Тест Gigabyte 965P-DQ6 Gigabyte 965G-DS3 Gigabyte 965G-DS3 (встроенная графика)
Архивирование в 7-Zip, мин:сек 4:10 4:10 4:12
Кодирование MPEG4 (XviD), мин:сек 3:37 3:37 3:38
FarCry (Low@640×480), fps 359 363 50
FarCry (Highest@1600×1200), fps 152 151 13
Doom 3 (Low@640×480), fps 218 218 5
Doom 3 (Highest@1600×1200), fps 123 121 4

С разницей между платами все вполне ожидаемо: родственные чипсеты, общий производитель (одинаковый набор «хитростей» и настроек), сопоставимое позиционирование дают в итоге крайне близкую картину, отличия не больше 1%. Включение интегрированного видео практически не тормозит работу Gigabyte 965G-DS3 в 2D (это тоже хорошая традиция чипсетов Intel), ну а скорость в 3D, к сожалению, не позволит владельцам X3000 не то что наслаждаться, но даже и запускать более или менее современные игры. Зато у G965 в плюсе аппаратное ускорение воспроизведения видео, с которым все очень непросто и о котором разговор также пойдет в отдельной статье.

Итог

Мы рассмотрели модель среднего уровня функциональности, с бюджетной комплектацией, но с поддержкой процессоров Core 2 и некоторых интересных особенностей, из которых наибольшего внимания заслуживает использование во всех цепях платы только качественных полимерных конденсаторов. Плюс интересный чипсет, возможности интегрированной графики которого мы скоро рассмотрим в деталях, и хорошие возможности для разгона. С учетом не столь высокой, как у типичных представителей P965, цены (за рубежом на момент написания этой статьи встречались предложения по 130 долларов и более), данная модель может стать отличным выбором для практически любого неизбалованного покупателя, которому мы посоветуем уделить должное внимание вопросу охлаждения чипсета.

Эта модель на сайте производителя (русское зеркало)

Плата предоставлена на тестирование производителем
