Biostar TA690G AM2 — системная плата на базе чипсета AMD 690G (Socket AM2)


  • Чипсет AMD 690G (использован северный мост AMD 690G и южный SB600)

Хотя прошедшая зима выдалась на европейской территории достаточно мягкой, каждому садоводу важно определить состояние деревьев после зимы. Весна — время самой большой уборки в саду. Надо убрать старые листья, сухие прошлогодние растения, остатки опор и укрытий, другой садовый мусор, оставшийся с осени и зимы.

Вот и мы, в свою очередь, смотрим, как пережили зиму наши питомцы — производители системных плат. За состояние членов большой пятерки (ASUS, MSI, Gigabyte, ECS и Foxconn) можно не беспокоиться, рынок системных плат в абсолютных объемах растет, а поскольку Gigabyte осталась независимой компанией, монополизации и нерыночных методов конкуренции на рынке системных плат в обозримой перспективе можно не опасаться. А что остальные компании, составляющие, образно выражаясь, мелкий кустарник и прочие уплотняющие посадки? Измельчали, перешли на производство Mini-ITX и прочих встраиваемых плат индустриального назначения? Похоже что так, за исключением всего нескольких компаний, а именно, abit, Biostar, EPoX и Jetway. Пожалуй, вряд ли кто мог еще несколько лет назад предсказать, что именно этими компаниями ограничится список производителей полноразмерных материнских плат для ПК. Впрочем, есть и новые имена (для российского рынка) — EVGA и BFG, также ATX-модели остаются в линейках Albatron и DFI и еще нескольких компаний. Но первые, на сегодня, фактически занимаются продажей референсных плат под своей маркой и часто по завышенной цене, а изделия последних настолько трудно найти в продаже в России (и даже в Европе желательно заказывать), что не будет большим грехом против истины их просто не учитывать. Платы под марками Intel и Sapphire, по очевидным причинам, выпускаются только на «избранных» чипсетах, ориентированы на системных интеграторов и в рознице погоды не делают.

Оставшаяся четверка тоже неоднородна. И если авторитетная в России марка EPoX без заказов еще долго не останется, как и Jetway, чья ориентация на low-end (и способность изготовить на заказ для кого-угодно партию-другую плат) позволяет занимать свою, пусть небольшую и не слишком прибыльную, но устойчивую рыночную нишу. То положение abit, по-прежнему, неустойчивое, и сложно сказать будет ли компания развиваться или «завянет» уже к следующему сезону (а третьего, похоже не дано). Зато Biostar в качестве глобального поставщика материнских плат позиции сдавать не собирается, понемногу наращивает объемы производства, и причины для сдержанного оптимизма в данном случае есть. А учитывая, что за дорогой платой на элитном чипсете, потребитель скорее пойдет к упомянутым выше грандам, наибольший интерес вызывают модели на младших дискретных чипсетах, как например, Biostar TForce550 или старших интегрированных чипсетах, становящихся все более привлекательной основой для среднестатистических домашних ПК. В настоящем обзоре мы рассмотрим именно такую модель.

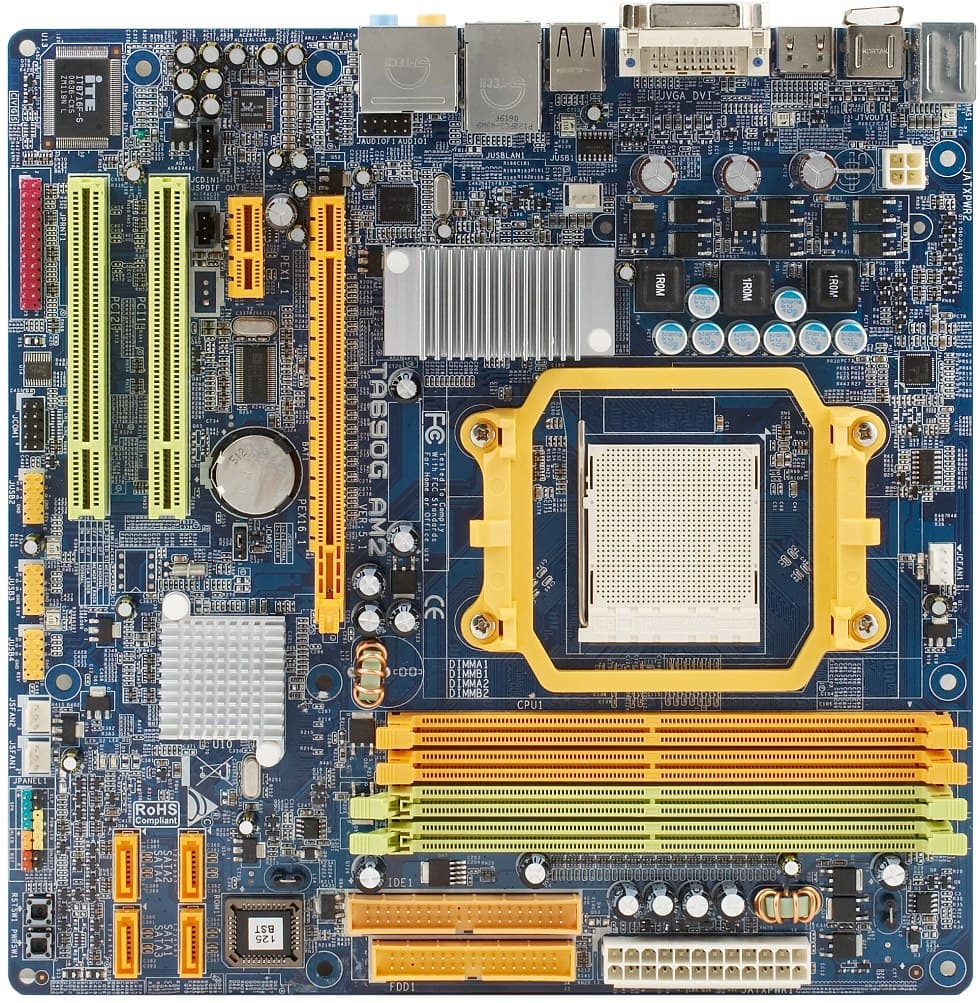

Компоновка платы почти лишена недостатков, что уже стало доброй традицией для Mini-ATX моделей. Из периферийных интерфейсов не достает только FireWire, зато портов USB можно вывести максимальное количество, допускаемое чипсетом — 10 штук. Свободный доступ ко всем разъемам и перемычкам обеспечивается после установки платы в корпус, 24-контактный разъем питания установлен с краю, лишь находящийся рядом с процессорным гнездом радиатор северного моста теоретически мог бы помешать установке нестандартного процессорного кулера. Но! Пока готовился этот обзор, Biostar выпустил обновленную (5.2) ревизию платы (которая и должна пойти в серийное производство), где на северном мосту оказался радиатор уменьшенной высоты, даже теоретически не способный помешать охлаждению процессора каким бы то ни было устройством.

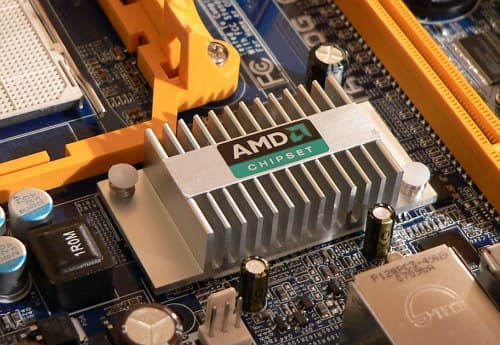

Чипсет AMD 690G, как уже отмечалось, является одним из самых экономичных среди современных моделей с интегрированной графикой и даже при максимальной нагрузке в 3D греется незначительно (TDP равен 9 Вт), поэтому с рассеиванием тепла уменьшенный радиатор справляется надежно. Впрочем, из-за близости чипсета к процессору, желая получить систему с минимальной шумностью и максимальной надежностью, желательно предпочесть Energy Efficient модели процессоров (они уже широко доступны) или, что не всегда оправдано экономически, поставить массивный малошумный кулер. Словом, не пытаться искусственно ограничивать обороты процессорного вентилятора у стандартного кулера, поскольку высокая температура процессора приводит к повышению температуры чипсета, что в перспективе может сказаться на сроке бесперебойной работы (хотя это чисто теоретическое замечание).

В трехканальном импульсном стабилизаторе напряжения питания процессора применены по 3 полевых транзистора на канал, 8 конденсаторов по 820 мкФ от Panasonic (с полимерным электролитом) и 3 — от United Chemi-Con (из серии KZG), выбор достойный уважения. В стабилизаторе напряжения чипсета и памяти установлены 8 конденсаторов емкостью 1000 мкФ от OST (из серии RLX), что также обеспечивает неплохой запас надежности на случай, если вы решите увеличить напряжение питание памяти, насколько это позволяет BIOS платы. Разведенных, но нераспаянных элементов на плате нет. Размер платы — 245×245 мм (Mini-ATX), крепление к корпусу 8 винтами, незакрепленным остается угол платы с разъемами SATA, но на удобстве сборки и подключения накопителей это никак не сказывается.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup):

  • Напряжение процессорного ядра, памяти, чипсета, шины HT, +3,3, +5, +12 В, +5 В Standby и батарейки;
  • Частота вращения 3 вентиляторов (процессорного, системного и на чипсете (не установлен, может использоваться для подключения второго системного или вентилятора в блоке питания);
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Fan — режим автоматического управления частотой вращения процессорного и системного кулера. Для процессорного вентилятора предусмотрена возможность влиять на стандартный алгоритм, а именно выставить 4 температурных порога:
    • CPU Fan Off — остановка вентилятора при снижении температуры ниже установленного значения;
    • CPU Fan Start — запуск вентилятора при подъеме температуры (иными словами, можно установить разные значения для запуска и остановки, чтобы избежать частых включений и остановок вентилятора);
    • CPU Fan Full Speed — температура выхода на максимальную частоту вращения;
    • Start PWM Value — температурный порог, выше которого осуществляется плавное регулирование частоты вращения;
    • PWM Slope — величина приращения оборотов на 1 градус изменения температуры.

Очень похвальное свойство — данные системного мониторинга отображаются на экране во время POST. К сожалению, режим Smart Fan в BIOS версии 3.09 отсутствует, но в описании платы (и ранних версиях BIOS) он присутствовал, таким образом, логично рассчитывать на восстановление этого пункта BIOS с выходом очередных версий. А до тех пор, в шумопонижающих целях можно воспользоваться соответствующим разделом фирменной T-Utility из Windows, ответственным за управление частотой вращения вентиляторов.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, заявлена поддержка всех процессоров AMD Athlon 64/X2/FX/Sempron, выпущенных для данного разъема);
  • 4 разъема под DDR2 SDRAM DIMM (до 4 ГБ DDR2-400/533/667/800, двухканальный режим работы);
  • 1 слот PCIEx16 для видеоускорителя;
  • 1 слот PCIEx1;
  • 2 cлота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта), 4-контактный ATX12V для питания процессора;
  • Разъем FDD;
  • 1 разъем IDE (Parallel ATA) на 2 «чипсетные» устройства ATA133;
  • 4 разъема SATA-II (Serial ATA II) на 4 «чипсетных» устройства SATA300, подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения планки с LPT-портом;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения входа S/PDIF-In;
  • Разъем для подключения выхода S/PDIF-Out;
  • 2 разъема для подключения вентиляторов, с возможностью контроля количества оборотов, из них для процессорного (четырехконтактного) и системного (трехконтактного, разъем JSFAN1) доступно «интеллектуальное» управление частотой вращения (совместимость с 3-контактными разъемами в текущей версии BIOS не предусмотрена).

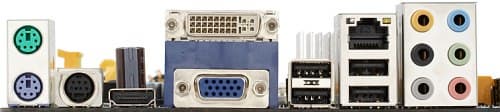

Задняя панель платы (слева направо, по блокам)

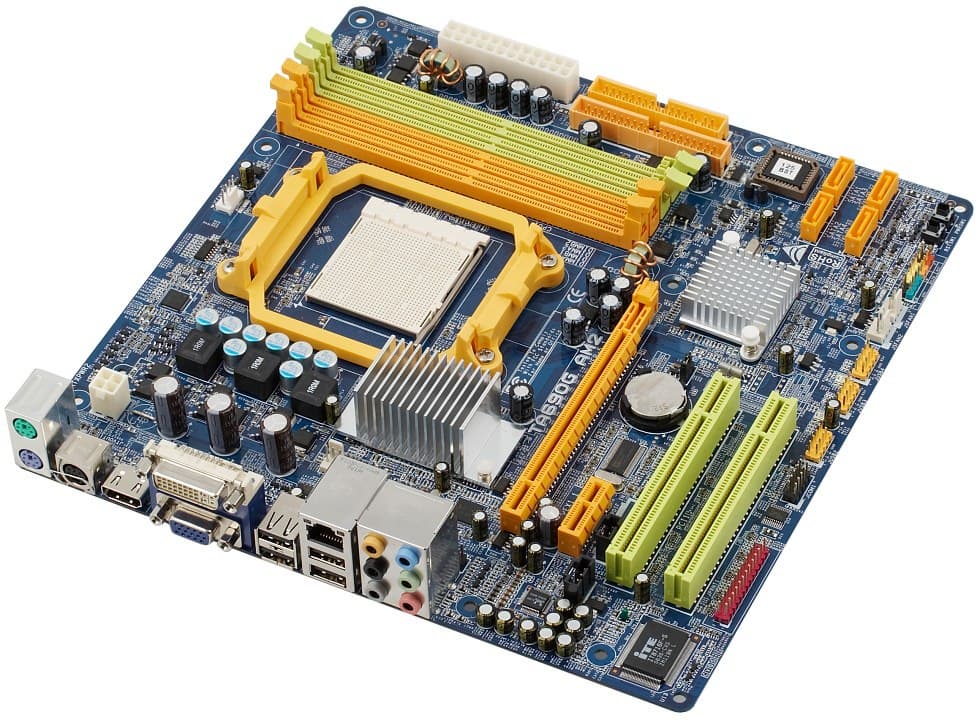

по ссылке — вид платы в 3/4 со стороны задней панели
  • Разъемы PS/2 для подключения мыши и клавиатуры;
  • 1 S-Video;
  • 1 HDMI;
  • 1 VGA, 1 DVI;
  • 2 порта USB;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Rear-Out, Side-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка стандартного размера в узнаваемом стиле Biostar, но уникального дизайна для модели на чипсете AMD 690G;
  • Документация: брошюра-инструкция (основной текст на английском, но имеется раздел со спецификациями на разных языках, включая русский);
  • Сумка-папка (на молнии), в которую уложены все принадлежности к плате;
  • Кабели: 1 SATA с переходником питания на 1 устройство SATA, 1 ATA66 и шлейф для подключения дисковода;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Компакт-диск с драйверами и фирменными утилитами Biostar. Набор фирменных утилит включает пакет T-Utility, который можно устанавливать покомпонентно:
    • Over Clock — обеспечивает разгон, включая возможность изменения частоты, множителя и напряжение процессорного ядра, частоты и напряжения памяти и частоты шин PCI и PCI-Express (последнее, кстати, доступно только здесь и не поддерживается из BIOS);
    • Hardware Doctor — мониторинг системных параметров;
    • Fan Control — мониторинг частоты вращения кулеров и температуры процессора и «системы», а также включение режима Smart Fan и установка фиксированной частоты вращения для обоих вентиляторов;
    • BIOS Live Update — автоматическое обновление BIOS с возможностью поиска свежей версии на сайте производителя.
    Кроме того, в комплекте имеется антивирусный пакет Bullguard Internet Security 6.0 (пробная 90-дневная версия).

Интегрированные контроллеры

  • Звуковой, на базе «чипсетной» HDA-поддержки и кодека Realtek ALC888, с возможностью подключения аудиосистем 7.1, разъемами для подключения фронтальных аудиовходов/выходов, S/PDIF-In/Out и CD-In;
  • Сетевой: Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе PCIE-контроллера Realtek RTL8111.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.01, -0.03Отлично
Уровень шума, дБ (А): -77.3Средне
Динамический диапазон, дБ (А): 77.5Средне
Гармонические искажения, %: 0.010Хорошо
Интермодуляционные искажения + шум, %: 0.033Хорошо
Взаимопроникновение каналов, дБ: -81.6Очень хорошо
Интермодуляции на 10 кГц, %: 0.031Хорошо

Общая оценка: Хорошо (подробнее). Несомненно, имеются сдвиги в положительном направлении по сравнению с протестированной ранее Biostar TForce550. И это важно, поскольку для модели с интегрированным видео, вероятность, что пользователи задействуют и интегрированное аудио, гораздо выше, чем в случае с платой на дискретном чипсете. Можно посетовать на недостаточно широкий динамический диапазон, однако, это не так критично воспринимается на слух, как искажения (а в этом вопросе порядок наведен), и субъективно качество звуковой поддержки можно оценить на четыре с плюсом (по меркам интегрированного аудио, конечно).

Фирменные технологии и особенности

  • Boot Menu — возможность экспресс-выбора загрузочного диска в отдельном меню, не изменяя настроек в основном меню BIOS;
  • BIOS Flash Utility — встроенная утилита для перепрошивки BIOS с дискеты, не загружая ОС;
  • CMOS Reload Program — возможность сохранения профилей с настройками BIOS (до 50 записей), но, в отличие от технологии ASUS BIOS Profile, поддерживается только сохранение в области CMOS (не на внешний диск);
  • Self Recovery System — автоматическое восстановление настроек BIOS по умолчанию в случае «переразгона».

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
2 кнопки (включение и перезагрузка) Позволяют включать, перезагружать компьютер, не подключая к плате соответствующих выходов с передней панели корпуса
Из BIOS, основанного на Award WorkstationBIOS v6.00PG Возможность отключения специфических функций процессора + K8 Cool’n’Quiet
Настройки таймингов памяти + 1T/2T Memory Timing, CAS Latency, Min RAS Active Time, RAS to CAS Delay, Row Precharge Time, Async Latency, Row to Row Delay, Row Cycle Time, Write Recovery Time, Read-To-Write Time, Write-To-Read Time, и большой выбор дополнительных таймингов и параметров Drive Strength
Выбор частоты работы памяти + Auto, 400, 533, 667, 800 МГц (реально задается множитель относительно частоты HTT)
Настройка работы шины HT + Частота (200, 400, 600, 800 и 1000 МГц), разрядность: 8 или 16 бит и дополнительные настройки Drive Strength
Возможность задания частоты для периферийных шин - Частота PCI и PCI-Express может задаваться через T-Utility в Windows
Ручное распределение прерываний по слотам +
Изменение частоты FSB + 200—600 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора + от x4, с целым шагом
Изменение напряжения ядра процессора + +0,012—0,787 В с шагом 0,012 В
Изменение напряжения памяти + 1,95—2,65 В с шагом 0,05 В
Изменение напряжения шины HT + 1,20—1,35 В с шагом 0,05 В
Изменение напряжения чипсета + 1,20—1,35 В с шагом 0,05 В

Использовалась версия BIOS от 09.03.07, предоставленная производителем. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Возможности, предоставляемые платой для разгона, просто невиданные по меркам моделей с интегрированными чипсетами, также доступны три уровня автоматического разгона, названные с намеком на обозначение автомобильных двигателей (V6, V8 и V12), для которых, обещан «Extra, Extreme и Extraordinary» разгон, соответственно. Для нашего процессора частота составила 2,3, 2,4 и 2,5 ГГц, соответственно. К сожалению, автоматика лишь увеличивает частоту FSB, не заботясь о снижении множителя HT, и, тем более, повышении напряжений, в результате стабильность работы в автоматическом разгоне может оказаться ниже по сравнению с системой, разогнанной вручную даже до более высоких значений.

Поддержка сохранения профилей настроек BIOS и встроенная утилита для перепрошивки, также нетипичны для плат такого уровня, и, несомненно, заслуживают положительной оценки.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 2800 280 1,53 840 (x3)

Не рекордный, но очень достойный результат, надо отметить и четкую работу SRS, так в Biostar называют поддержку автоматического восстановления параметров в случае зависания после разгона, настройки по умолчанию используются лишь для загрузки, после чего пользователя отправляют в меню BIOS, где обнаруживаются ранее выставленные параметры, которые остается лишь скорректировать.

Производительность

Конфигурация тестового стенда:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15-2T)
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • Видеокарта: ATI Radeon X1900XTX, 512 МБ GDDR3
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята MSI K9AGM2-FIH на аналогичном чипсете, при этом мы, помимо тестирования платы Biostar на драйверах Catalyst 7.2 (на этой версии ранее были сняты результаты MSI), воспользовались актуальной версией (7.4), чтобы проверить и эффект от возможной оптимизации драйверов, которые вероятны, поскольку чипсет выпущен совсем недавно. В таблице приведены результаты Biostar только для версии 7.4, поскольку в 7.2 результаты оказались практически идентичными MSI (и платы в части производительности интегрированной графики можно считать равнозначными).

Тест интегрированная графика внешняя графика
MSI K9AGM2 (Catalyst 7.2) Biostar TA690G AM2 (Catalyst 7.4) MSI K9AGM2 Biostar TA690G AM2
Архивирование в 7-Zip, мин:сек 6:45 6:30 6:35 6:27
Кодирование MPEG4 (XviD), мин:сек 6:08 5:58 6:04 6:01
Unreal Tournament 2004 (Low@640×480), fps 32,1 32,9 59,6 60,7
Unreal Tournament 2004 (High@1024×768), fps 22,4 24,6 56,5 57,7
FarCry (Medium@800×600), fps 32,3 35,8 128,1 128,3
DOOM III (Medium@800×600), fps 14,1 14,8 133,3 136,5

Возможность задать вручную частоту и тайминги памяти в BIOS, как и следовало ожидать, положительно сказалось на результатах вычислительных тестов, между тем, в играх обновление драйвера повысило результат лишь на 5—10%, что, впрочем, тоже приятно.

Вывод

Очевидно, рассмотренная нами плата на чипсете AMD 690G от Biostar не должна залежаться на полках магазинов, и, надеемся, не потому, что объемы поставок плат Biostar в Россию (как это, все же, увы, случается) окажутся ниже потенциального спроса. Нечасто приходится видеть у платы с интегрированным чипсетом столь роскошный в части разгонных настроек BIOS и интересный набор фирменных особенностей, включающий, кстати, и распаянные на задней панели 4 видеовыхода (хотя, разумеется, все они не могут использоваться для вывода разного изображения на 4 экрана, HDMI и DVI — «спаренные», и монитор может быть подключен только к одному из этих портов, второй монитор может быть подключен к разъему VGA, а S-Video, как обычно, транслирует тот же сигнал на телевизор). Использование высококачественных компонентов в цепях питания и, (мелочь, но приятно) подписанные в соответствии с принадлежностью к первому и второму каналу, слоты памяти дополняют положительное впечатление.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Плата предоставлена на тестирование производителем
