Barebone-комплект Shuttle SN21G5 с интегрированной графикой NVIDIA GeForce 6100


Рынок систем формата barebone уже давно вырос из младенческого состояния (характерно, что зачинателем была именно Shuttle, выпустившая в 2001 году первую модель SV24, обладавшую полным набором характерных признаков современных barebone-комплектов). С тех пор в числе производителей таких систем побывали едва ли не все компании, способные выпускать материнские платы оригинального дизайна. И, увы, для многих из них, включая ABIT, Albatron, Soltek, этот опыт носил временный характер (особенно жаль Soltek — создателя достаточно оригинальных и весьма удачных в целом моделей). Сама же Shuttle, напротив, переключилась с производства обычных материнских плат на barebone-комплекты и имеет на сегодня наиболее представительную линейку таких систем. (Более того, компания отчетливо расширяется на рынок готовых систем, комплектуя свои серийные модели всем необходимым за неплохие дополнительные деньги.)

Характерно, что изначально высокие цены не только не снизились со временем, но наоборот — средняя цена современных моделей существенно подросла. И рынок, судя по всему, уже «привык» воспринимать их такими как есть и даже выделил пару устойчивых ниш. Первую занимают системы для энтузиастов, которые стремятся вместить в компактный корпус наиболее прогрессивную начинку (и на сегодня имеют возможность собрать хотя бы и SLI-систему, сдобрив ее двухъядерным процессором). Вторая, более массовая, образуется вокруг идеи «высокого стиля». Компьютеры в средней конфигурации в миниатюрных корпусах идут на стол руководителям, менеджерам по работе с клиентами, а также домашним пользователям, готовым несколько переплатить, чтобы получить компьютер, органично вписывающийся в интерьер.

Модель Shuttle SN21G5, безусловно, относится ко второй категории, поскольку располагает интегрированной графикой и системой охлаждения, оптимизированной для надежного охлаждения «среднерейтинговых» компонентов при сохранении образцово-низкого уровня шума. В действительности, чтобы получить столь же тихий компьютер в полноразмерном корпусе, придется изрядно потрудиться (в дешевых корпусах один лишь блок питания запросто может «нашуметь» больше, чем наш тихоня в сборе). Впрочем, техническая возможность установить компоненты «погорячее» имеется, и в тестировании мы ею воспользовались. Поскольку дизайн этой модели копирует ST20G5, и обе модели в равной степени претендуют на внимание одной и той же целевой аудитории, мы рекомендуем ознакомиться с описанием ST20G5 по ссылке, а здесь постараемся обойтись без повторения подробностей.

Внешний вид

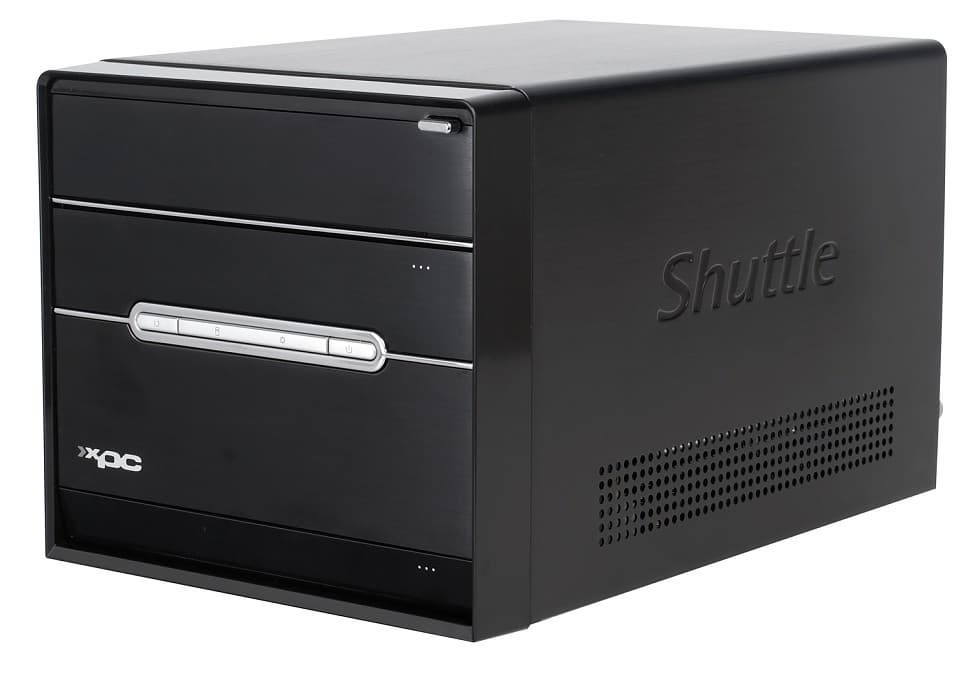

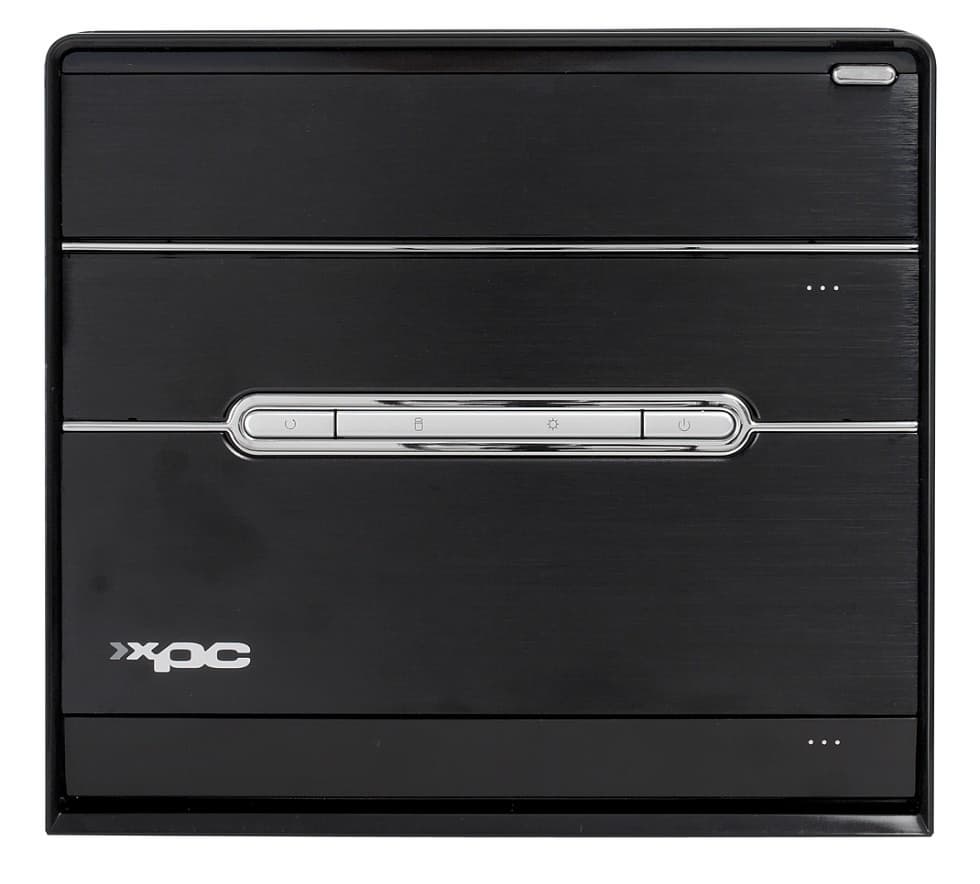

Дизайн передней панели корпусов серии G5 отличается от серии «для энтузиастов» (с буквой P в последней позиции маркировки) более строгими очертаниями. Все отсеки на передней панели (для оптического привода, флоппи-дисковода/картовода и периферийные разъемы) закрыты крышками, причем крышка 5-дюймового отсека подпружинена и открывается при выдвижении лотка CD/DVD. Размер корпуса стандартный (для Shuttle XPC) — 200×300×185 мм (Ш×Г×В).

Серебристые кнопки включения и перезагрузки системы расположены очень удачно, контрастируют с темным пластиком передней панели, благодаря чему их не приходится нащупывать. Набор интерфейсных разъемов типичен для современных моделей: два стандартных аудиоразъема (микрофонный вход и выход на наушники), 2 порта USB (2.0) и один mini-FireWire (4-контактный, без питания). Разумеется, порты с аналогичной функциональностью есть и на задней панели комплекта, что позволяет использовать разъемы передней панели только для кратковременных подключений. Кроме заботы о внешнем виде, держать «периферийную» крышку в постоянно открытом состоянии нежелательно еще и потому, что пластмассовая ось не отличается металлической прочностью, и ее можно выломать, случайно надавив на открытую крышку.

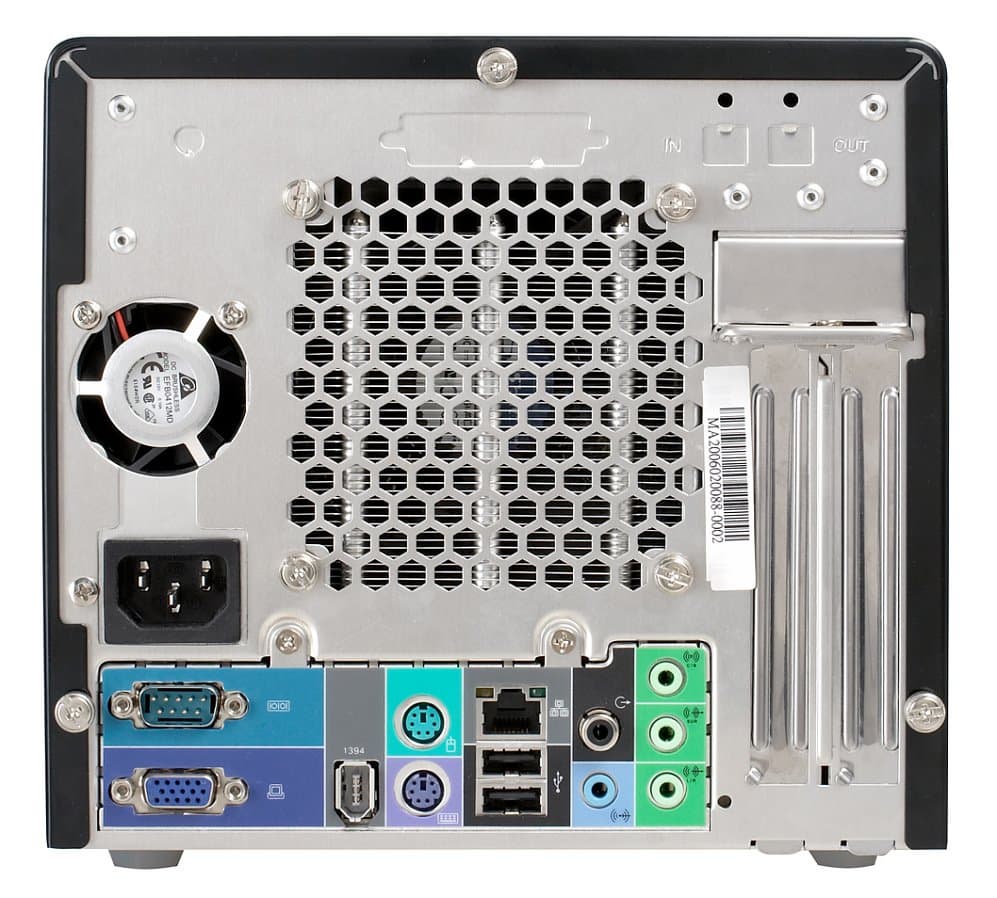

Задняя панель выглядит привычно для XPC barebone от Shuttle. Как и подобает интегрированной модели, есть аналоговый VGA-выход, но в отличие от модели ST20G5 отсутствует DVI-выход (его место занимает COM-порт). Набор стандартных интерфейсных разъемов выглядит так: PS/2-порты для клавиатуры и мыши, порт FireWire, 2 разъема USB (2.0), сетевая розетка (Fast Ethernet) и… 3 аналоговых аудиоразъема для вывода 5.1-канального звука. Последнее обстоятельство вызывает сразу два законных вопроса: почему разработчики не задействовали имеющуюся в чипсете поддержку HD Audio и почему не использовали цветовую маркировку разъемов (все они — зеленого цвета)? Рядом с упомянутой троицей распаяны аналоговый Line-In и коаксиальный S/PDIF-Out, их цветовой маркировкой не обделили.

В верхней части задней панели есть отверстия, закрытые «выламываемыми» крышками, для установки антенны Wi-Fi-модуля, LPT-порта и двух оптических S/PDIF. Разъемы для подключения портов LPT и SPDIF-In/Out на материнской плате наличествуют, но необходимые планки для их вывода на заднюю панель предлагается покупать отдельно, как и модуль для Wi-Fi-коммуникации.

Между аудиоразъемами и местом вывода карт расширения в задней стенке корпуса есть маленькая дырочка — это уже знакомое нашим читателям отверстие для доступа к кнопке сброса CMOS (пользоваться очень удобно, одно замечание — ее назначение никак не обозначено на корпусе).

Внутреннее устройство и функциональность

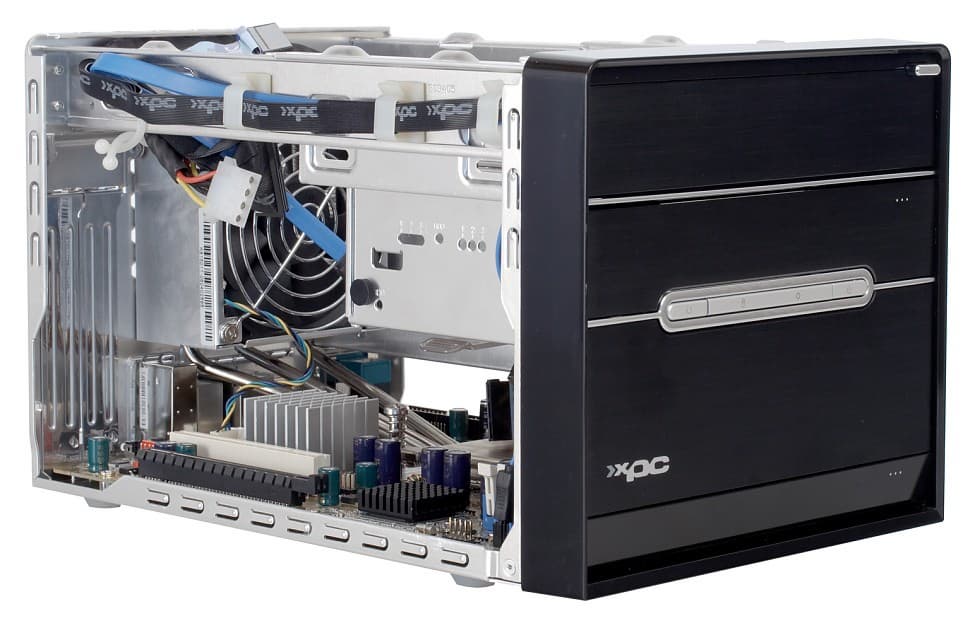

Разборка корпуса занимает всего несколько минут: верхняя крышка фиксируется тремя винтами, еще два винта выкручиваем, чтобы вынуть дисковую корзину, затем отсоединяем модуль ICE — четыре подпружиненных винта крепят теплообменник к основанию корпуса, еще четырьмя крепится к задней панели вентилятор. Переднюю панель удерживают на месте четыре защелки, но снимать ее для установки компонентов не обязательно. Все винты, за исключением фиксирующих дисковую корзину, можно выкрутить без отвертки. Для фиксации теплообменника на процессоре желательно прикладывать равномерные усилия и не переусердствовать в затяжке винтов.

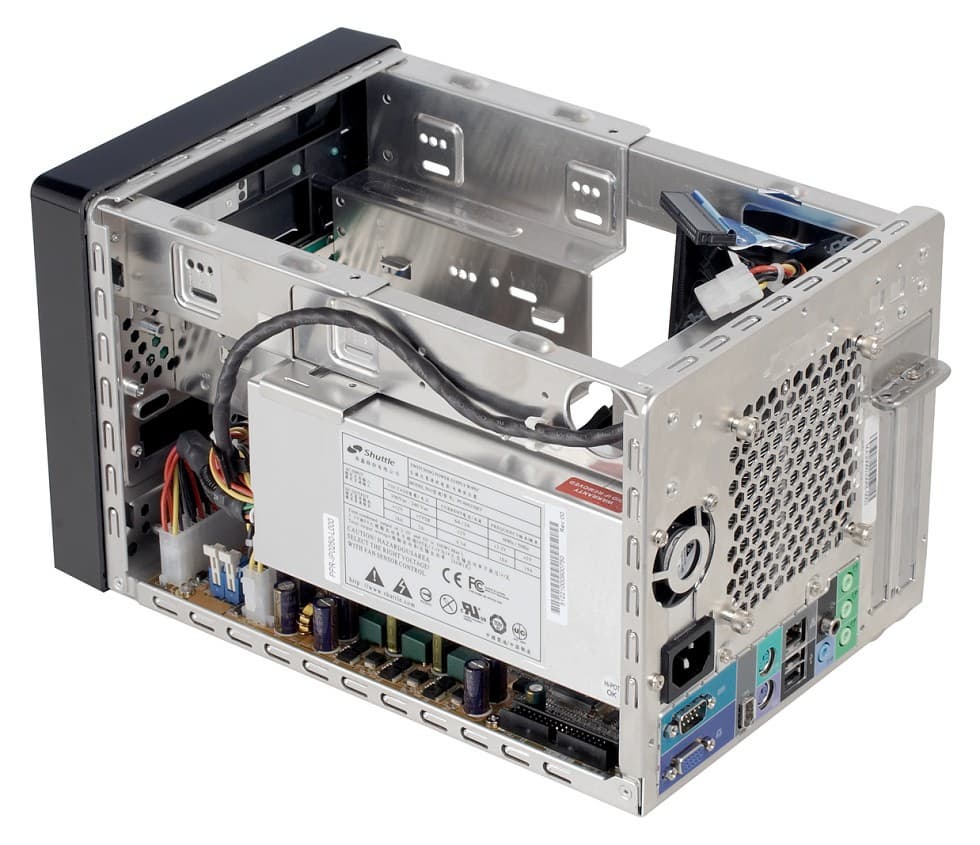

Как уже отмечалось, внутренняя компоновка совершенно идентична модели ST20G5, в очередной раз хочется отметить продуманное расположение шлейфов, так что даже в полностью оснащенном корпусе они нисколько не мешают вентиляции. Единственный шлейф, который вам, возможно, придется подключить к плате самостоятельно — для подключения флоппи-дисковода, он снабжен разъемом с фиксаторами. Таким образом, его использование не должно снизить надежность даже часто транспортируемой системы, а разъем на плате для его подключения расположен с краю, и вы без труда сможете проложить шлейф так, чтобы и он, в свою очередь, не препятствовал вентиляции.

В основе модели SN21G5 лежит материнская плата FN21 на чипсете NVIDIA GeForce 6100 + nForce 410. Приятной особенностью этого чипсета для обладателя barebone-комплекта является отсутствие необходимости использовать дискету с драйверами для установки Windows XP на SATA-винчестер (если только вы не планируете объединение дисков в RAID-массив). Функциональность FN21, обусловленная возможностями примененной чипсетной связки, выглядит так:

  • поддержка процессоров AMD Sempron и Athlon 64/FX/X2 (Socket 939);
  • поддержка до 2 ГБ памяти DDR266/333/400 (на плате — 2 слота DIMM) и двухканального режима;
  • интегрированная графика GeForce 6100 с поддержкой технологии PureVideo и DirectX 9.0 (в том числе исполнение пиксельных и вершинных шейдеров версии 3.0), штатная частота ядра видеочипа — 425 МГц;
  • слот PCIEx16 — для внешнего видеоускорителя (поддерживаются все современные, за исключением моделей на базе ATI Radeon X1900XT/XTX);
  • слот PCI — для единственной «обычной» карты расширения;
  • 2 порта SATA с функцией RAID 0 и 1 для 2 устройств SATA300 (с поддержкой NCQ), 1 канал UATA133 для 2 устройств;
  • 8 портов USB 2.0, из которых по два уже выведены на переднюю и заднюю панель, а еще 2 могут быть реализованы с помощью дополнительной планки, подключаемой к стандартному разъему на материнской плате. Последние два (фирменных «однопортовых») USB-разъема на плате могут быть использованы для подключения внутреннего картовода и другой периферии, предлагаемой дополнительно;
  • 5.1-канальный звук AC’97 (кодек Realtek ALC655);
  • 2 порта FireWire (контроллер VIA VT6307);
  • порт Fast Ethernet с поддержкой 10/100 Мбит/с (на базе чипсета и PHY-контроллера Realtek RTL8201CL).

Также на плате распаяны звуковые входы CD-In и AUX-In, есть два разъема для подключения вентиляторов (один занят вентилятором ICE), рядом со слотом PCIEx16 установлен миниатюрный 4-контактный разъем (как у флоппи-дисковода) дополнительного питания для видеокарты.

Отметим также расположение слота PCIEx16 ближе к краю платы, что исключает возможность применения видеоускорителей с «двухэтажной» системой охлаждения. В то же время, установка длинных полноразмерных карт (например, в нашем случае, модели на основе GeForce 7800 GTX) не вызывает затруднений. К сожалению, ряд вентиляционных отверстий в боковой стенке напротив видеокарты расположен достаточно низко, что мешает кулерам большинства ускорителей работать с максимальной эффективностью (то есть засасывать свежий воздух исключительно из внешней среды). Пожалуй, это единственное компоновочное замечание, к тому же на отменно высокой эффективности охлаждения, как будет видно из практической части обзора, данный факт никак не отразился.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 5.4 и звуковой карты Terratec DMX 6fire:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,17, -0,48 Хорошо
Уровень шума, дБ (А): -85,5 Хорошо
Динамический диапазон, дБ (А): 85,5 Хорошо
Гармонические искажения, %: 0,047 Хорошо
Интермодуляционные искажения, %: 0,059 Хорошо
Взаимопроникновение каналов, дБ: -84,5 Очень хорошо
Интермодуляции на 10 кГц, %: 0,282 Средне

Общая оценка: Хорошо (подробнее). Как и следовало ожидать, успехи AC’97-кодека Realtek весьма скромные. Очевидно, если бы разработчики уделили должное внимание имеющейся в чипсете поддержке HD Audio, результат мог бы оказаться более интересным, при минимальном увеличении себестоимости.

BIOS платы Shuttle FN21 обладает неплохим набором параметров, допускающих, в том числе, и разгон системы. Можно менять частоту FSB в пределах 200—300 МГц с шагом 1 МГц, частоту и разрядность шины HT в обычных пределах, частоту PCI Express в диапазоне 100—145 МГц. Доступны и регулировки напряжения питания памяти и чипсета (повышение до 2,9/1,35 В соответственно, с шагом 0,1/0,05 В), напряжение на процессоре можно изменять с 0,8 до 1,7 В с шагом 0,025 В. Также вручную можно понизить коэффициент умножения для процессора (до ×4).

Качественный БП и 3-канальный стабилизатор напряжения питания процессора теоретически позволяют рассчитывать на успешный разгон. На плате использован достаточно разномастный набор конденсаторов, но преобладают, увы, не перворазрядные марки, а продукция OST. С одной стороны, это оправдано тем, что конструктив с интегрированной графикой, используемый по прямому назначению, обычно не комплектуется процессором и прочими компонентами, принадлежащими к вершине модельного ряда (и, значит, пропускать высокие токи преобразователю питания, скорее всего, не придется). С другой стороны, barebone-системы остаются дорогим и своего рода «элитарным» товаром, и так ли уж невозможно вписать в смету конденсаторы высшей пробы? Риторический вопрос. Единственная перемычка на плате выполняет сброс CMOS, но рассмотренная выше кнопка на задней панели куда удобнее в использовании.

Система охлаждения и температурный режим

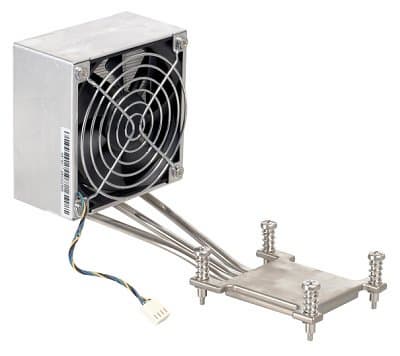

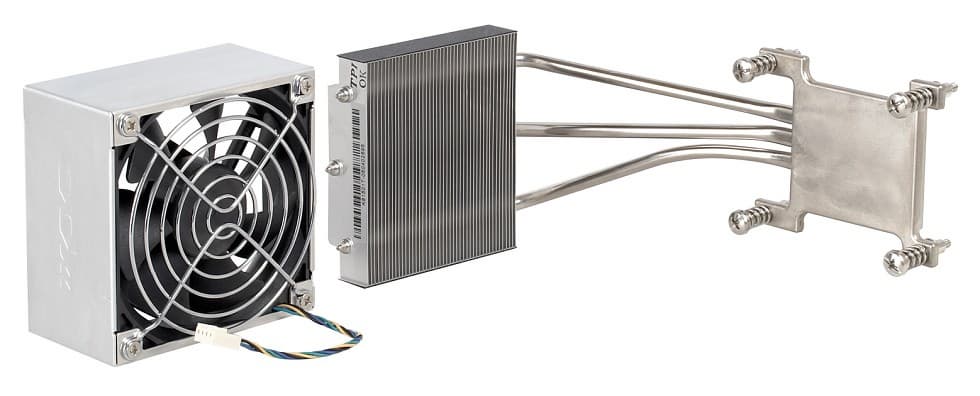

Система охлаждения SN21G5 состоит из процессорного кулера ICE, вентилятор на котором (диаметром 92 мм) попутно играет роль вытяжки горячего воздуха из корпуса, также два маленьких вентилятора прогоняют воздух через блок питания Silent X, имеющий оригинальную плоскую форму. Этим набор элементов активного охлаждения исчерпывается: так, оба моста чипсета довольствуются пассивными радиаторами. Полевые транзисторы в цепи питания процессора радиаторов не имеют, однако на ощупь остаются горячими (но не раскаленными) даже при максимальной нагрузке.

Если (средствами BIOS) принудительно выставить обороты всех вентиляторов на максимальный уровень, шум становится весьма назойливым, чтобы не сказать — оглушительным. К счастью, в реальной работе нам не удалось наблюдать ситуации, когда вентиляторы развивали обороты, близкие к максимальным. Напротив, даже в условиях нагрузочного тестирования с установленным процессором топ-класса системе охлаждения удавалось поддерживать благоприятный температурный режим в корпусе лишь при незначительном увеличении оборотов основного вентилятора. Усиленная вентиляция блока питания и вовсе требовалась лишь при затяжном тестировании в играх с установленной видеокартой на базе GeForce 7800 GTX.

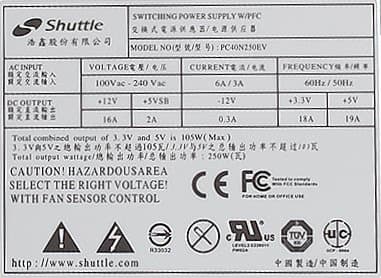

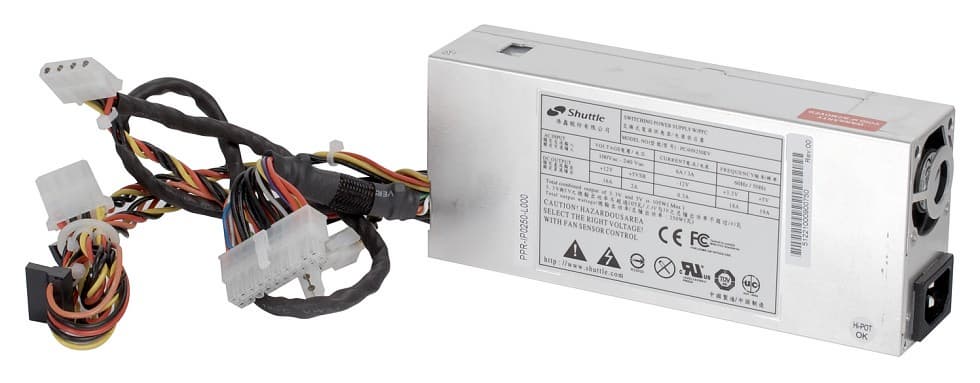

Показательно, что с питанием мощного процессора и видеокарты без каких-либо замечаний справляется БП заявленной мощностью 250 Вт. И все отлично работает! К возможностям БП есть лишь одно замечание: отсутствует 6-контактный разъем питания для PCIE-видеокарт, а переходника в комплекте поставки тоже не предусмотрено, так что остается надеяться на наличие такового в комплекте вашей видеокарты, либо придется искать самостоятельно. Скорость вращения вентиляторов в блоке питания автоматически регулируется в зависимости от температуры внутри корпуса БП, возможность мониторинга и управления частотой вращения через BIOS отсутствует.

Зато скорость вращения крыльчатки ICE регулируется в полной мере, у SN21G5 в BIOS реализована схема управления этим параметром, идентичная прочим современным моделям Shuttle XPC. Можно выбрать один из трех режимов:

  1. Полностью автоматический Smart Fan: частота вращения вентилятора ICE держится на минимальных оборотах (1100 об/мин) пока температура процессора не превысит 45°C. Затем она ступенчато меняется (увеличивается до 2000 об/мин по достижении примерно 60—65°C на процессоре). Поскольку нагреваться до большей температуры имевшиеся в нашем распоряжении процессоры Athlon 64, включая FX-60, даже в нагрузочных тестах не пожелали, разгон вентилятора до максимальной частоты (примерно 3800 об/мин) в автоматическом режиме зафиксировать не удалось. Разумеется, запас этот весьма полезен, например, на случай, если активные вычисления «случатся» в жаркую погоду.
  2. Разновидность первого варианта с возможностью задать нижний допустимый порог температуры процессора (в пределах 40—60°C) вручную.
  3. Регулировка по уровню шума: пока температура процессора не поднимется до критической (80°C), кулер будет работать с фиксированной, выбранной вами частотой вращения (от 1100 об/мин до максимума). Как показывает практика, пользоваться этим режимом нежелательно, особенно его наиболее «жесткими» разновидностями «Ultra Low Noise» и «Low Noise». Дело в том, что даже при минимальном охлаждении процессор сохраняет умеренный нагрев, в то время как остальные компоненты в корпусе могут быть на грани перегрева (поскольку за их охлаждение ответственен тот же самый вентилятор ICE) — вплоть до выхода из строя мостов чипсета или винчестера! А предупреждающим сигналом могут стать, например, «синие экраны» Windows при интенсивном сетевом трафике (например, запущенном клиенте файлообменной сети или перекачивании большого объема данных по ftp).

Спешим поделиться радостным наблюдением: фирменная утилита мониторинга Shuttle XPC Tools наконец доросла до вполне работоспособной версии, поддерживающей большинство современных моделей из одноименной линейки. И, более того, появилась даже 64-битная версия для Windows XP x64 Professional. А позволяет утилита следующее:

  • следить в реальном времени за состоянием системы (напряжения, температуры, скорость вращения вентиляторов);
  • управлять режимами Smart Fan (аналогично схеме в BIOS) с возможностью создавать свои профили для разных режимов пользовательской активности;
  • повышать частоту FSB и напряжения питания процессора и памяти без необходимости обращаться в BIOS и даже перезагружать компьютер.

Впрочем, и утилита SpeedFan традиционно оказалась в состоянии определить все термодатчики и управлять частотой вращения основного вентилятора. Ею мы и пользовались в тестировании, а мониторинг состояния видеокарты осуществлялся через драйвер.

Тестирование проводилось в полностью автоматическом режиме Smart Fan. Система была укомплектована процессором AMD Athlon 64 4000+ (режим Cool’n’Quiet включен), видеокартой XFX на NVIDIA GeForce 7800 GTX (в случае тестов с внешней видеокартой, а не с интегрированным ядром чипсета), звуковой картой на процессоре Creative X-Fi, жестким диском на 7200 об/мин, DVD-приводом и флоппи-дисководом. Максимальная загрузка системы обеспечивалась игрой FarCry в высоком разрешении, а для дополнительного поддержания процессора в максимально нагруженном состоянии был запущен встроенный бенчмарк архиватора WinRAR (с минимальным приоритетом для процесса архивирования в «Диспетчере задач» Windows).

Поскольку корпус G5 у разных моделей XPC имеет очевидно одинаковые тепловые характеристики, мы сочли возможным ограничиться лишь комментарием о сопоставлении с ST20G5 там, где это было уместно. Кроме того, не с чем было напрямую сравнить температуру жесткого диска в SN21G5, поэтому скажем только, что она с гарантией оставалась в допустимых пределах (до 48°C в худшем случае).

Очевидно, что температура процессора с большим запасом находится в пределах нормы, то же относится и к материнской плате. И несмотря на скромный радиатор на северном мосту, температура чипсета оказалась даже более благоприятной, чем в случае с моделью ST20G5 (имеющей активное охлаждение серверного моста чипсета — ATI Xpress 200). Как и для ST20G5, применение внешней видеокарты на мощном графическом процессоре напрямую влияет на тепловой режим остальных компонентов, что особенно наглядно демонстрирует тот же чипсетный термодатчик: северный мост нагревается сильнее, чем при задействовании интегрированной графики! Тем не менее, сама видеокарта охлаждается достаточно эффективно, отличным доказательством чему служит тот факт, что даже при длительном тестировании с максимальной нагрузкой собственный вентилятор видеокарты разгонялся не больше, чем во время работы этой же карты в открытом стенде.

Уровень шума SN21G5 в очередной раз подтвердил статус конструктива серии G5 как рекордно тихого. Причем если принять во внимание соотношение эффективности охлаждения и шума, ситуация складывается просто блестящая: и винчестер, и видеокарта охлаждаются ничуть не хуже, чем в хорошем полноразмерном корпусе. Несколько огорчает использование двух вентиляторов маленького диаметра в блоке питания; вариант с 80-миллиметровым вентилятором в боковой стенке, как у модели ST20G5, умозрительно представляется более выгодным с точки зрения получения более сильного потока воздуха ценою меньшего шума (вполне естественно, что маленьким вентиляторам приходится раскручиваться до больших оборотов). Однако считать истинным такое мнение было бы дилетантством, поскольку, в конечном счете, задача состоит не в перекачивании максимального объема воздуха, а в охлаждении вполне определенных элементов БП — в первую очередь, полевых транзисторов. А «направленный» поток воздуха, организованный так, чтобы снимать максимум тепла с радиаторов, установленных на горячих узлах, может справиться с задачей более эффективно. И, как следствие, разгоняться до высоких оборотов вентиляторам просто не придется.

В наших тестах общесистемный вентилятор и охлаждение блока питания в режиме простоя работали на минимальных оборотах. В режиме максимальной нагрузки при использовании интегрированной графики кулер IСE разгонялся примерно до 2000 об/мин, а в тестировании с внешней видеокартой — дополнительно набирали обороты вентиляторы в блоке питания. Разумеется, последний режим уже нельзя назвать бесшумным, однако до раздражающего уровня очень далеко, и субъективное восприятие системы как тихой или шумной в значительной степени определяется акустическими свойствами кулера на видеокарте.

Комплектация и краткие характеристики barebone-комплекта

Shuttle предлагает множество дополнительных аксессуаров для своих миникомпьютеров, но за дополнительную плату, а в комплекте поставки нет ничего лишнего. Тем не менее, все необходимое для сборки и начала работы в коробке есть, включая такие «мелочи» как: стяжки для проводов, кусочки липкой ленты для закрепления проводов на стойках корпуса, винты, термопаста. Можно лишь пожелать маркетологам Shuttle попробовать включить в стандартную комплектацию какой-нибудь относительно недорогой, но приятный бонус — рюкзак для переноски, комплект беспроводной связи и т.п., как это давно уже практикуется производителями ноутбуков.

В заключение приведем краткие характеристики barebone-комплекта, поставляемого в оформленной по-новому картонной коробке с ручкой для переноски.

  • Комплектация: корпус, БП, плата, процессорный кулер, 3 CD и 2 дискеты с драйверами для RAID (драйвера имеются в двух версиях — для 32- и 64-битной версии Windows XP, за что Shuttle, несомненно, стоит похвалить), руководства, предустановленные шлейфы ATA66 («узкий») и SATA, шлейф FDD, кабель питания, крепежные винты, стяжки для кабелей, кусочки изоляционного пластика, 2 серебристые ножки, пакетик с термопастой, запасной набалдашник (большего размера) для рычага, выдвигающего лоток CD/DVD-привода
  • Формат корпуса: «Shuttle Form Factor» («кубик»), тип шасси — G5
  • Размеры корпуса (Ш×Г×В): 200×310×185 мм
  • Отсеки: 1 внутренний и 1 внешний 3,5", 1 внешний 5,25"
  • БП: Shuttle Silent X (PC40N250EV), 250 Вт (маркировка)
  • Плата, чипсет: Shuttle FN21, GeForce 6100 + nForce 410
  • Видео: встроенная графика GeForce 6100
  • Аудио: AC’97-кодек Realtek ALC655
  • Сеть: 10/100 Мбит/с Fast Ethernet, PHY-контроллер Realtek RTL8201CL
  • Слоты расширения: 1 PCIEx16 (для полноразмерных карт одинарной ширины) и 1 PCI
  • Разъемы на передней панели: 2 Audio (микрофон/наушники), 2 USB (2.0), 1 mini-FireWire
  • Разъемы на задней панели: 2 PS/2, 1 VGA, 1 COM, 2 USB (2.0), 1 FireWire, 1 LAN, 3 Audio
  • Возможности точной настройки/разгона в BIOS: тайминги и частота работы памяти, частота FSB, множитель процессора, частота и разрядность шины HT, напряжение процессора, памяти и чипсета

Исследование производительности

Тестовый стенд:

  • Процессор: AMD Athlon 64 4000+, Socket 939
  • Материнские платы:
    • Shuttle FN21 на чипсете NVIDIA GeForce 6100 в составе Shuttle SN21G5
    • Foxconn WinFast 6100K8MA-RS на чипсете NVIDIA GeForce 6100
  • Память: 2×512 МБ PC3200(DDR400) DDR SDRAM DIMM Corsair, 2-2-2-5
  • Внешняя видеокарта: ATI Radeon X800 XT 256 МБ
  • Жесткий диск: Seagate Barracuda 7200.7 (SATA), 7200 об/мин

Программное обеспечение:

  • ОС и драйверы:
    • Windows XP Professional SP2
    • DirectX 9.0c
    • ATI Catalyst 4.11
  • Тестовые приложения:
    • 7-Zip 4.10b
    • MPEG4-кодек XviD 1.0.2
    • Doom 3 (v1.0.1282)
    • Unreal Tournament 2004 (v3339)
    • FarCry (v1.1.3.1337)

Как известно, производительность систем на базе процессоров из семейства AMD K8 зависит от модели чипсета в очень незначительной степени. Гораздо важнее наличие в BIOS материнской платы регулировки наиболее «влиятельных» таймингов для памяти, включая «1T/2T DRAM Command Rate». Поскольку материнская плата FN21, аналогично большинству моделей Shuttle, позволяет вручную установить основные тайминги на случай, если определенные на основе данных SPD окажутся недостаточно «агрессивными», никакого подвоха с этой стороны мы не ожидали (и не обнаружили). Более того, среди настроек BIOS наличествуют и дополнительные множители для памяти, позволяющие в сочетании с процессорами современных 90-нанометровых ревизий использовать модули памяти вплоть до DDR500, что все еще встречается не на всех системных платах.

Поэтому в тестах производительности мы уделим максимум внимания реализации интегрированной графики. Как обычно, исследуем два аспекта: насколько включение встроенного видеоядра (и неизбежная загрузка контроллера оперативной памяти пересылкой данных в буфер кадра) повлияет на общую производительность, и какова его производительность в 3D-приложениях. Для сравнения использовались результаты полноразмерной материнской платы Foxconn на том же чипсете.



Результат в тестах архивации и кодирования MPEG4 достоин исключительно положительной оценки, подопытный barebone-комплект не только не отстал от обычной серийной платы, но и слегка опередил ее.



В играх наблюдается почти повсеместное равенство результатов при тестировании с интегрированной графикой (причем в большинстве тестов — с точностью до десятых долей fps). И аналогичную картину мы видим при использовании внешней видеокарты — здесь абсолютные значения, по очевидным причинам, значительно больше, но разница результатов между платами также вписывается в погрешность измерения. Таким образом, подводя итог тестирования производительности, констатируем, что никакого скоростного пенальти владелец Shuttle SN21G5 по сравнению с полноразмерным «полноценным» компьютером в такой же конфигурации заработать не рискует.

Еще одно напрашивающееся сравнение: производительности интегрированного видео GeForce 6100 у Shuttle SN21G5 и Radeon Xpress 200 у Shuttle ST20G5 — также представляет новую модель в относительно более выгодном свете. Хотя принципиальной разницу назвать никак не получается, в действительности все игры (на старых движках, либо с выкрученными на минимум уровнем качества и разрешением), оказавшиеся по силам одной модели, доступны и для второй. Равно как и желание играть в современные игры по-прежнему нереализуемо в рамках любых нынешних интегрированных решений. Впрочем, наше тестирование не совсем «чистое» — результаты ST20G5 были сняты на более мощном процессоре (Athlon 64 FX-55), а значит, в равных условиях новая модель может отыграть еще несколько десятых долей процента. Но никак не больше! В тестировании с интегрированной графикой оба этих процессора — избыточно мощные.

Заключение

Серия моделей в линейке G5 от Shuttle получила достойное продолжение! Красивый и удобный корпус, поддержка всех современных интерфейсов и прогрессивной «начинки», которой уготован комфортный терморежим. Наконец, очень низкий уровень шума и достаточно умеренный вес системы в сборе (благодаря алюминиевому корпусу) гарантируют комфортное сосуществование компьютера с человеком в стационарном положении, а равно и по дороге на LAN Party.

Кстати, внешне точно такой же конструктив получила и первая barebone-система от Shuttle для платформы Socket AM2. Ждем с нетерпением, в частности, для выяснения ответа на вопрос, сможет ли она (например, в сочетании с «Energy Efficient»-версиями процессоров) еще выше поднять планку «бесшумности».

В заключение приведем краткий список самых характерных плюсов и минусов рассмотренного barebone-комплекта.

Плюсы:

  • Высокий уровень производительности и поддержка всех современных процессоров для Socket 939, включая двухъядерные
  • Очень низкий уровень шума системы охлаждения при достаточной эффективности
  • Отличный процессорный кулер в комплекте
  • Cохранение внешнего вида лицевой панели после установки оптического накопителя и флоппи-дисковода
  • Удобная сборка/разборка
  • Предустановленные шлейфы, в том числе «узкий» ATA66
  • Возможность установки высокопрофильных и «длинных» плат PCIEx16 (только одинарной ширины) и PCI
  • Развитые возможности для разгона
  • Наличие встроенной графики с лучшей для современных интегрированных решений скоростью в 3D
  • Поддержка FireWire
  • Поддержка SATA RAID
  • Широкий выбор дополнительных аксессуаров

Минусы:

  • Не реализована поддержка HD Audio, имеющаяся в чипсете
  • Всего 4 порта USB, из них всего 2 на задней панели в стандартной конфигурации
  • Только 100-мегабитный сетевой адаптер, в то время как гигабитные давно стали стандартом де-факто
  • Желательно было бы использование в качестве чипсета GeForce 6150 с поддержкой декодирования HD Video, выходами DVI и TV-Out
  • Высокая стоимость (средняя текущая цена (количество предложений) модели SN21G5 в московской рознице: Н/Д(0)). Но стандартно пеняя на цену, еще раз подчеркнем, что на сегодня barebone-системы остаются немассовым продуктом, и в цели их производителей попросту не входит задача охвата массового сегмента. Иными словами, если вы исходите из требования собрать интересующую конфигурацию за минимальную цену, полноразмерный корпус всегда окажется предпочтительнее. А barebone-системы проходят по той же статье, что и другие излишества, приобретаемые для удовлетворения второстепенных (не жизненно важных) потребностей в комфорте, престиже, эстетических соображений. Наравне с чем-то вроде кожаной обивки автомобильного салона, сабвуферов за 1000 долларов и дистанционно управляемых гаражных ворот. Только компьютерные «забавы» были и остаются в ряду подобных взрослых игрушек одними из наиболее доступных
