Shuttle FN21 (Shuttle SN21G5, AC’97-кодек Realtek ALC655)
Тест программы RightMark Audio Analyzer
Тестируемая цепь: Line-Out материнской платы — Line-In Terratec DMX 6fire
Общие результаты
Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0.17, -0.48 Хорошо
Уровень шума, дБ (А): -85.5 Хорошо
Динамический диапазон, дБ (А): 85.5 Хорошо
Гармонические искажения, %: 0.047 Хорошо
Интермодуляционные искажения + шум, %: 0.059 Хорошо
Взаимопроникновение каналов, дБ: -84.5 Очень хорошо
Интермодуляции на 10 кГц, %: 0.282 Средне
Общая оценка: Хорошо

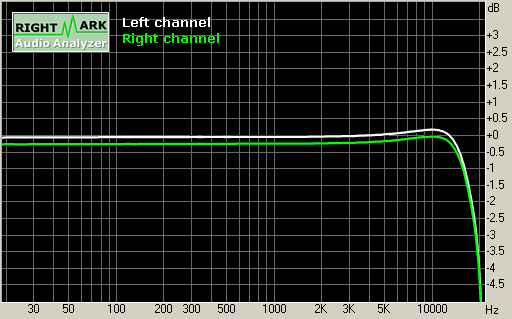

Частотная характеристика
Диапазон частот Неравномерность
От 20 Гц до 20 кГц, дБ -3.70, +0.17 От 40 Гц до 15 кГц, дБ -0.48, +0.17
Уровень шума
Параметр Левый Правый
Мощность RMS, дБ: -82.5 -82.4 Мощность RMS (A-взвеш.), дБ: -85.5 -85.1 Пиковый уровень, дБ (FS): -67.9 -68.4 Смещение DC, %: -0.00 -0.00
Динамический диапазон
Параметр Левый Правый
Динамический диапазон, дБ: +82.0 +82.8 Динамич. диапазон (A-взвеш.), дБ: +85.5 +85.5 Смещение DC, %: -0.00 -0.00

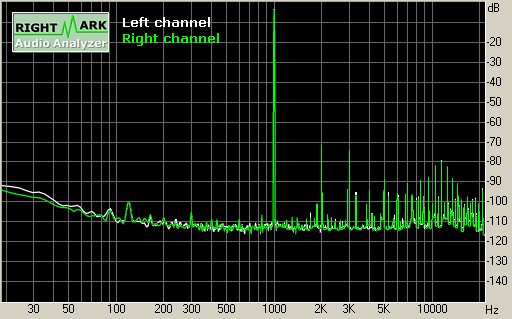

Нелинейные искажения + шум (при уровне -3 дБ)
Параметр Левый Правый
КНИ, %: 0.0474 0.0478 КНИ + шум, %: 0.0589 0.0586 КНИ + шум (A-взвеш.), %: 0.0670 0.0676

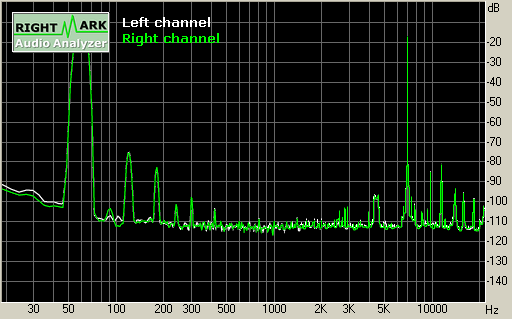

Интермодуляционные искажения
Параметр Левый Правый
КИИ + шум, %: 0.0588 0.0596 КИИ + шум (A-взвеш.), %: 0.0421 0.0429

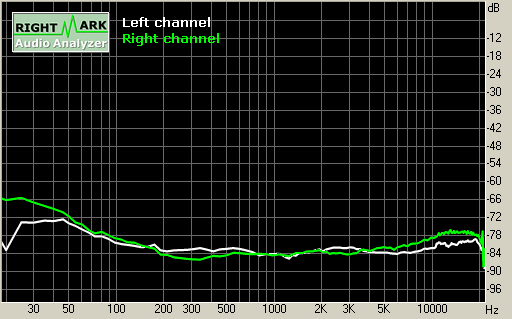

Взаимопроникновение стереоканалов
Параметр Лев.<-Пр. Лев.->Пр.
Проникновение на 100 Гц, дБ: -79 -78 Проникновение на 1 кГц, дБ: -83 -83 Проникновение на 10 кГц, дБ: -81 -78

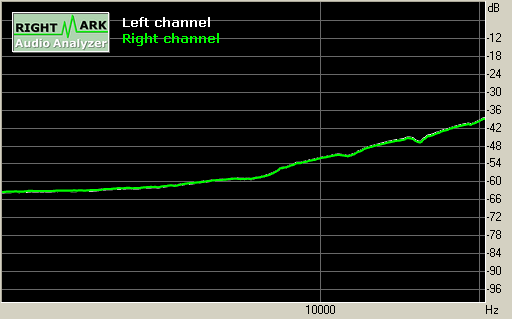

Интермодуляции (переменная частота)
Параметр Левый Правый
КИИ + шум на 5 кГц, %: 0.0827 0.0837 КИИ + шум на 10 кГц, %: 0.2511 0.2484 КИИ + шум на 15 кГц, %: 0.5285 0.5154
Этот отчет был сгенерирован программой RightMark Audio Analyzer 5.4
