Shuttle SV24 Barebone —
Office Cube?


Попробуйте угадать: что это такое?

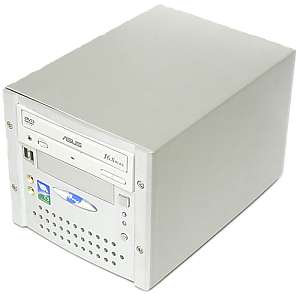

внешний вид

Высокопроизводительный сервер БД? Перелицованная рабочая станция Silicon Graphics? Холодно. Подсказка:

в сравнении с ASUS Terminator и винчестером

Перекрашенный Nintendo GameCube? Хм, даже и не знаю — теплее или холоднее. Компактный, тихий, дешевый офисный компьютер? Ну, если я скажу, что неправильно, вы в жизни не додумаетесь до верного ответа. Пока можно именно так и воспринимать непонятный ящик, тем более что именно так его и позиционирует компания Shuttle.

На самом деле, ничего непонятного и таинственного — перед нами barebone system, из того же непривычного пока для простого российского пользователя класса компьютерных систем, что и побывавший в начале этого года в нашей тестовой лаборатории ASUS Terminator. Прочитавшие ту статью уже представляют себе, о чем дальше пойдет речь, для остальных же поясним. Barebone system — это основа, почти готовый собранный компьютер. Почти: не хватает только процессора, памяти и устройств хранения данных. Можно и наоборот, если вы предпочитаете сложение вычитанию: это корпус с блоком питания плюс системная плата. Те, у кого с арифметикой компьютеров все в порядке, уже поняли, что системная плата не простая — в таких устройствах используют максимально интегрированные решения.

Зачем все это? Сегодняшняя статья как раз посвящена ответу на этот вопрос. Читайте внимательно и не подглядывайте в конец. Мы не будет углубляться в теорию, а сосредоточимся на вполне конкретной имеющейся у нас модели. Самое время ее представить.

Шасси от Шаттл

Материнская плата, какая бы она ни была интегрированная, — это потом. А сначала мы утыкаемся в корпус и долго крутим его в руках. Крутить интересно: как вы уже могли видеть на приведенном выше снимке, корпус очень маленький (его размеры составляют всего 27×19×17 см), к тому же он алюминиевый и довольно тяжелый. Впрочем, не тяжелым он быть не может, так как внутри, судя по звону бьющегося при падении ящика на пол стекла, что-то есть. Стоп, это я уже про другой ящик, но и внутри корпуса Шаттла кое-что есть, ведь к нам на тестирование прибыл готовый к употреблению компьютер.

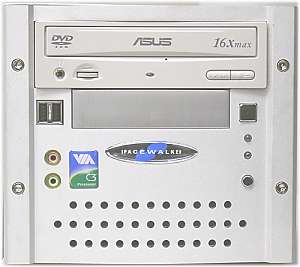

передняя панель

Внешний осмотр позволяет идентифицировать 16x DVD-ROM ASUS и обнаружить кучу разъемов. Спереди их всего две пары — Line In и Line Out и два USB, а вот на задней панели набор побогаче.

задняя панель

Слева направо располагаются разъемы PS/2-портов клавиатуры и мыши, последовательного порта и VGA (вы не забыли, что видео у нас интегрированное?), выходы S-Video и Composite Video (для TV-Out), разъем параллельного порта, два Firewire (о, об этом отдельный разговор позже), сетевая розетка и еще одна пара USB с Line In/Line Out. Теперь надо еще поднять глаза повыше, чтобы заметить прикрытый заглушкой выход под одну карту расширения. Все, снаружи больше осматривать нечего — открываем.

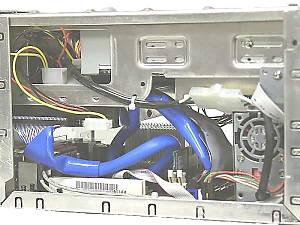

внутри

И первое, что бросается в глаза — скученность. Да, это вам не bigtower, и даже не Terminator. Почти сразу понимаешь, насколько несправедливы были слова о тяжести блока — теперь он, напротив, кажется очень легким, каковым и является (чистая масса корпуса — 2,4 кг) вследствие размеров и материала изготовления.

После того, как глаза начинают различать за нежным переплетением проводов отдельные устройства, приходит время разобраться с основой всего этого безобразия. Отбросив наносную шелуху в виде винчестера (Seagate Barracuda ATA IV), привода CD/DVD-ROM (16x DVD-ROM ASUS), флоппи-дисковода (отсутствует в данной поставке) и памяти (128 МБ PC133 SDR SDRAM Kingston) — вы помните, что все это в комплект собственно barebone не входит, — мы обнаруживаем плату FV24 от Shuttle, базирующуюся на чипсете VIA PL133. Приводить подробные характеристики этого чипсета сейчас, думается, будет неуместно, ограничимся уравнением: PL133 = Apollo Pro133A + Savage4. Естественно, на плате интегрирована поддержка всего, что только можно: в частности, звук реализован с помощью кодека AC'97 Audio от VIA (VT1611A). Сама же плата выполнена в достаточно экзотическом форм-факторе FlexATX (19×17 см) и поддерживает процессоры Intel Pentium III/Celeron, а также VIA C3 с FSB 66/100/133 МГц.

Мотор от VIA

Впрочем, и это еще не все. Для запуска системы нам, конечно же, потребуется процессор. И вот тут-то как раз пора остановиться и обдумать все, что успели увидеть глаза и ощупать руки. Имеем красивый маленький корпус с блоком питания всего на 145 Ватт (снабженным ма-а-ахоньким, ти-и-ихоньким вентилятором), всего три отсека под устройства хранения данных (причем винчестер сначала помещается в контейнер и уже в таком виде вдвигается в системный блок сзади), один слот PCI (для вставки карты в который придется еще изрядно попотеть с прилагаемой «елкой», да и не каждая плата влезет в отведенный ей закуток, а уж про видеокарты с активным охлаждением можете сразу забыть). При этом производительность встроенного видеорешения предсказуемо невысока, так что домашних геймеров в очереди за рассматриваемым продуктом мы вряд ли увидим.

Имеющихся данных уже достаточно, чтобы понять, какой процессор наилучшим образом впишется в подобную систему и усилит ее. Конечно же, VIA C3, с его уникально низким энергопотреблением, что позволит не перегрузить блок питания и не повысить уровень шума, так как этот процессор вполне способен работать без активного охлаждения вентилятором (но радиатор все-таки нужен!). Все положительные качества, присущие старому C3 на ядре Samuel2, сохранились и приумножились в новом ядре Ezra, выполненном уже по 0,13-микронному техпроцессу. Следствием использования нового техпроцесса стали повышенная частота работы (у C3 Ezra она начинается с 800 МГц, тогда как линейка C3 Samuel2 800-мегагерцовой моделью заканчивалась) и пониженное напряжение питания (1,35 В у Ezra против 1,6 В у Samuel2) — соответственно снизилась и рассеиваемая мощность.

В тестировавшемся нами устройстве была применена последняя на данный момент модель с частотой 933 МГц — смотрите и любуйтесь.

C3     C3

Поехали!

Теперь, когда состав участников забега ясен, самое время узнать, в какую сторону бежим. То есть определить, для чего может использоваться это чудо техники, и оценить, насколько хорошо оно в этом качестве выглядит. Тут сам бог велел привлечь данные маркетингового отдела, и вот что из них вырисовывается.

1. «Офисное» применение: работа с электронными документами и интернетом, использование локальной сети. Здесь все в порядке: сетевой контроллер (10/100 base-T) функционирует, а производительность в типичных офисных приложениях находится на достаточном уровне:

ZD Winstone 2001баллы
Business28,9
Content Creation29,2

2. Домашнее применение в качестве мультимедийного центра: простая работа PC, в том числе и с интернетом, проигрывание музыки, видео и DVD. Здесь задействуются буквально все преимущества Shuttle SV24: элегантный внешний вид, маленький размер, тихая работа, низкое энергопотребление. Со всеми перечисленными задачами компьютер вполне справляется, разве что при проигрывании одного DVD-диска наблюдалось иногда моментами подтормаживание изображения. При проигрывании DVD загрузка процессора составляла порядка 75% — больше ничем уже не займешься, но этого и не требуется. Еще одно заявленное направление использования устройства — монтаж цифрового видео (вспомним, кстати, и про Firewire-порты). Идея представляется, скажем так, спорной, но впрочем, адресована-то она «энтузиастам домашнего цифрового видео», а с энтузиастов — что ж, какой спрос. Чтобы никто не сомневался в невозможности сделать шаг в сторону, приведем результаты тестирования в Quake3:

Quake3fps
640×480, 16 бит30,7
800×600, 16 бит21,4
640×480, 32 бита19,4

Игра идет, но… Куб-то он куб, но явно не игровой — офисный, наверное.

3. Компактный и экономичный сервер для работы в стойках. Данные о физических размерах и мощности БП приведены в тексте статьи, выводы можете делать сами, так как область достаточно специфическая.

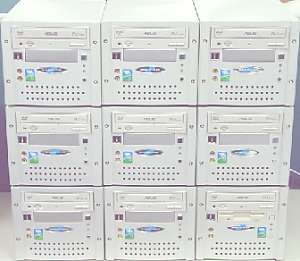

в стойке

В заключение тестовой части надо упомянуть про температурный режим. Во время испытаний корпус был закрыт, процессор C3 охлаждался большим радиатором, кроме него источниками тепла в корпусе были БП, винчестер (модель Seagate Barracuda ATA IV, очевидно, была выбрана за свои отличные акустические характеристики, но вот греется она довольно сильно) и привод DVD-ROM. В процессе проигрывания DVD температура процессора, контролируемая внутренним термодатчиком, легко поднималась с 39° до 55°, при этом возрастала частота вращения большого вентилятора корпуса, а сам корпус был теплым наощупь. Никаких проблем со стабильностью работы замечено не было, также налицо значительный резерв для снижения температуры, за которое, однако, придется заплатить некоторым повышением уровня шума.

Приехали?

Предполагается, что barebone-комплекты Shuttle SV24 будут не только поставляться OEM-сборщикам, но и продаваться конечным пользователям. Надеюсь, что данная статья пробудила в вас интерес к этому действительно необычному устройству; надеюсь также, что вы примерно поняли, для каких целей этот комплект использовать стоит, а для каких — лучше даже не пробовать.

А теперь вернемся к самому началу статьи, к вопросу: является ли это компактным, тихим, дешевым офисным компьютером? Собственно, только третий пункт данного утверждения остался нераскрытым, так что приготовьтесь услышать по нему всю правду, а в преддверии этого сядьте, пожалуйста, в кресло, если вы почему-либо читаете эти строчки стоя. Итак, рекомендуемая розничная цена на Shuttle SV24 Barebone (еще разок напомню, что сюда включается только корпус с блоком питания и материнская плата) составляет, ни много ни мало, 250 долларов. Самое интересное, что авторы зарубежных обзоров восхищены этой цифрой! Я же при всем желании разделить их восторг не могу. Да, качество изделия вне сомнений, но также нет сомнений, что за такую цену Shuttle SV24 не купит почти никто из DIY-сборщиков компьютеров, а прочие перспективы — в тумане. Жаль, но по крайней мере вы можете любоваться фотографиями.
