Материнская плата Asus Strix Z270I Gaming


Мы уже рассмотрели несколько новых плат семейства Asus Strix. В частности, были рассмотрены платы Asus Strix Z270F Gaming и Asus Strix Z270G Gaming на базе нового чипсета Intel Z270. А в этом обзоре мы рассмотрим еще одну модель данного семейства — плату Asus Strix Z270I Gaming, которая тоже относится к игровой серии Asus ROG, но выполнена в форм-факторе Mini-ITX.

Комплектация и упаковка

Плата Asus Strix Z270I Gaming поставляется в очень компактной по размерам коробке черного цвета, на которой расписаны все особенности платы. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), заглушка задней панели платы, кабель RGB Header, антенна для встроенного на плате Wi-Fi-модуля.

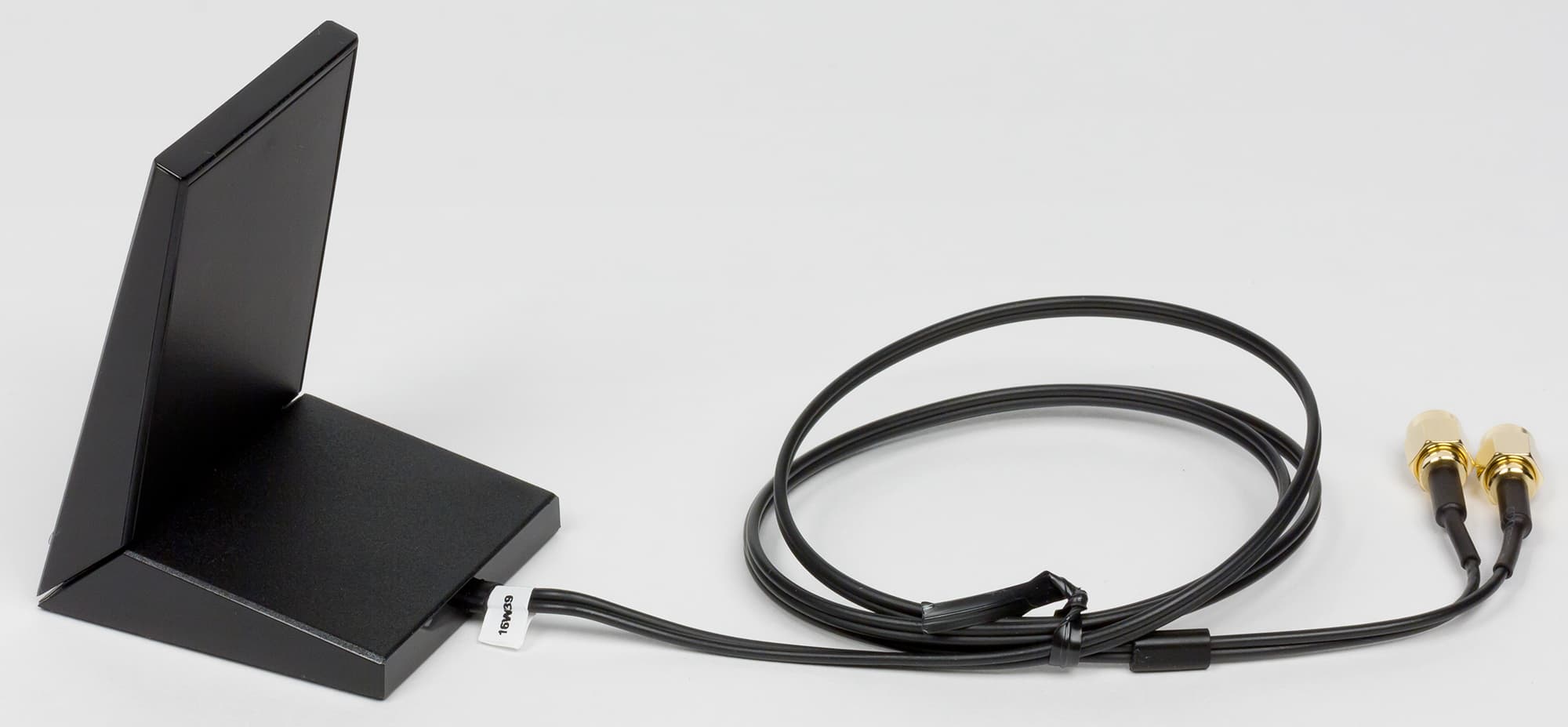

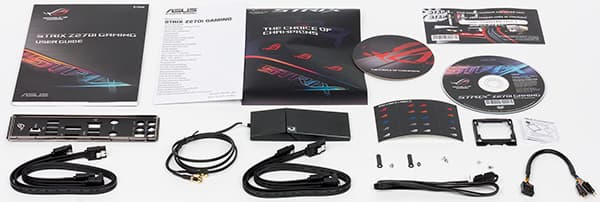

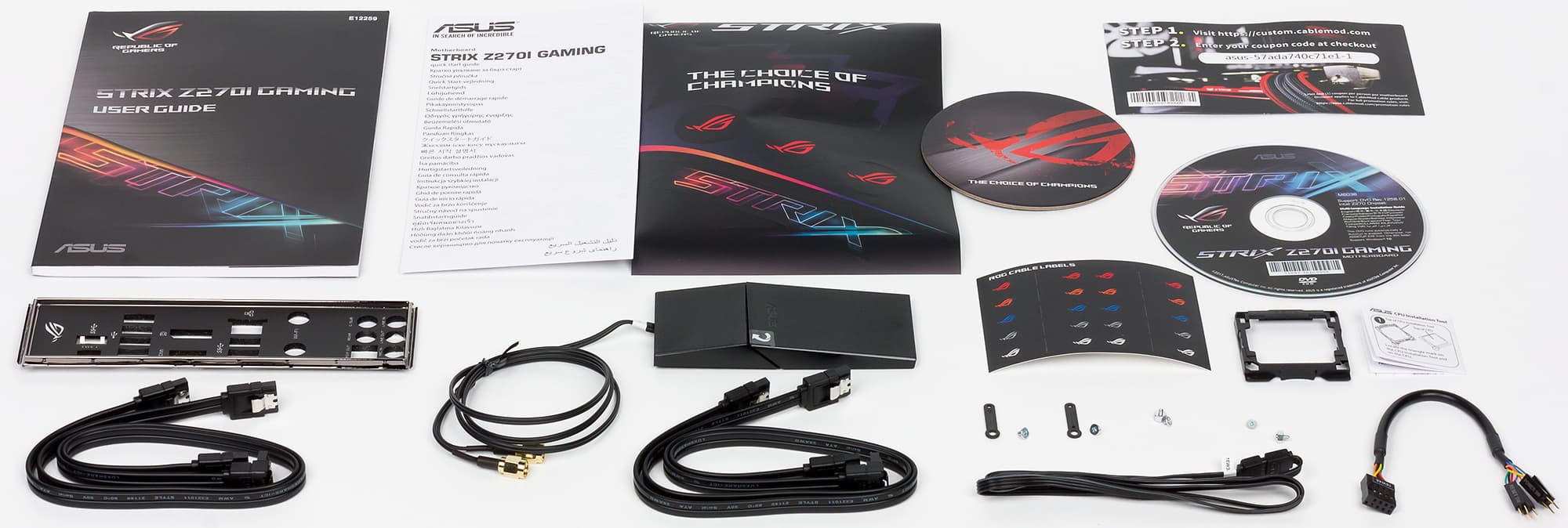

В комплекте поставки есть и небольшой, но очень полезный кабель для подключения всех корпусных кнопок и индикаторов. Плата очень маленькая и подсоединять провода от корпуса непосредственно к разъему на ней очень неудобно. А кабель-удлинитель, на который выведены такие двухконтактные разъемы, как Power LED, Power Sw, Reset Sw и HDD LED, решает эту проблему.

Кроме того, есть специальная монтажная рамка для облегчения установки процессора в разъем, винтики для установки M.2-накопителей, традиционная для плат серии Asus ROG подставка под пивную кружку и разнообразные стикеры.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Strix Z270I Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core 7-го/6-го поколений
Процессорный разъем
LGA1151
Чипсет
Intel Z270
Память
2 × DDR4 (до 32 ГБ)
Аудиоподсистема
SupremeFX S1220A
Сетевой контроллер
Intel I219-V
Asus Wi-Fi Go! (802.11a/b/g/n/ac+Bluetooth v 4.1)
Слоты расширения
1 × PCI Express 3.0 x16
2 × M.2
SATA-разъемы
4 × SATA 6 Гбит/с
USB-порты
6 × USB 3.0
2 × USB 3.1 (разъем для передней панели)
4 × USB 2.0

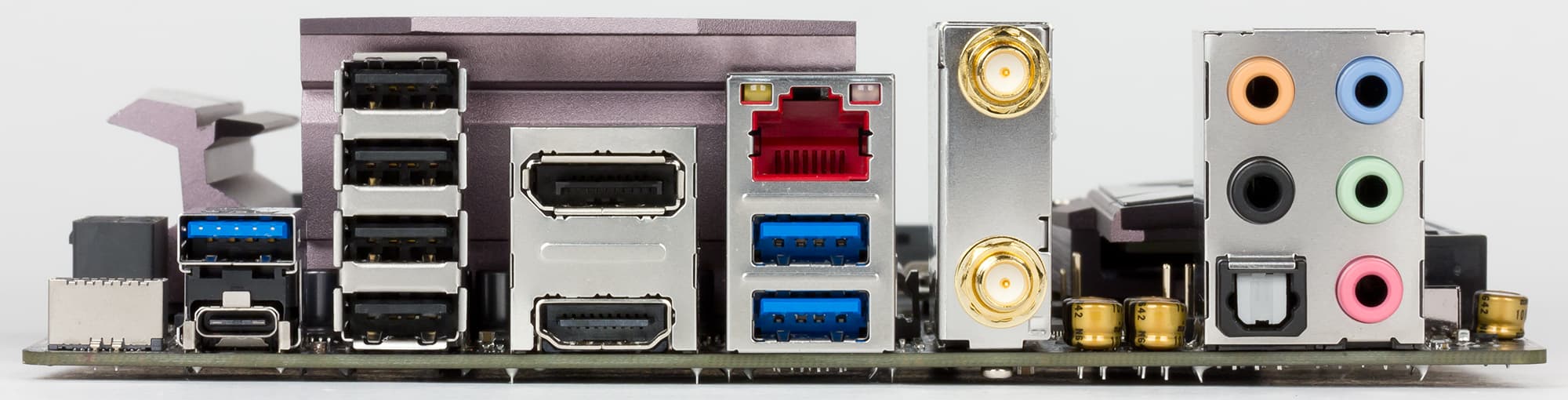

Разъемы на задней панели
2 разъема для подключения антенн
1 × HDMI
1 × DisplayPort
3 × USB 3.0 (Type-A)
1 × USB 3.0 (Type-C)
4 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
4 × SATA 6 Гбит/с
2 × M.2
3 разъема для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
1 разъем USB 3.1 Front Panel
1 разъем RGB Strip
1 разъем для термодатчика
Форм-фактор
Mini-ITX (170×170 мм)
Средняя цена
T-1716489884
Розничные предложения L-1716489884-10

Форм-фактор

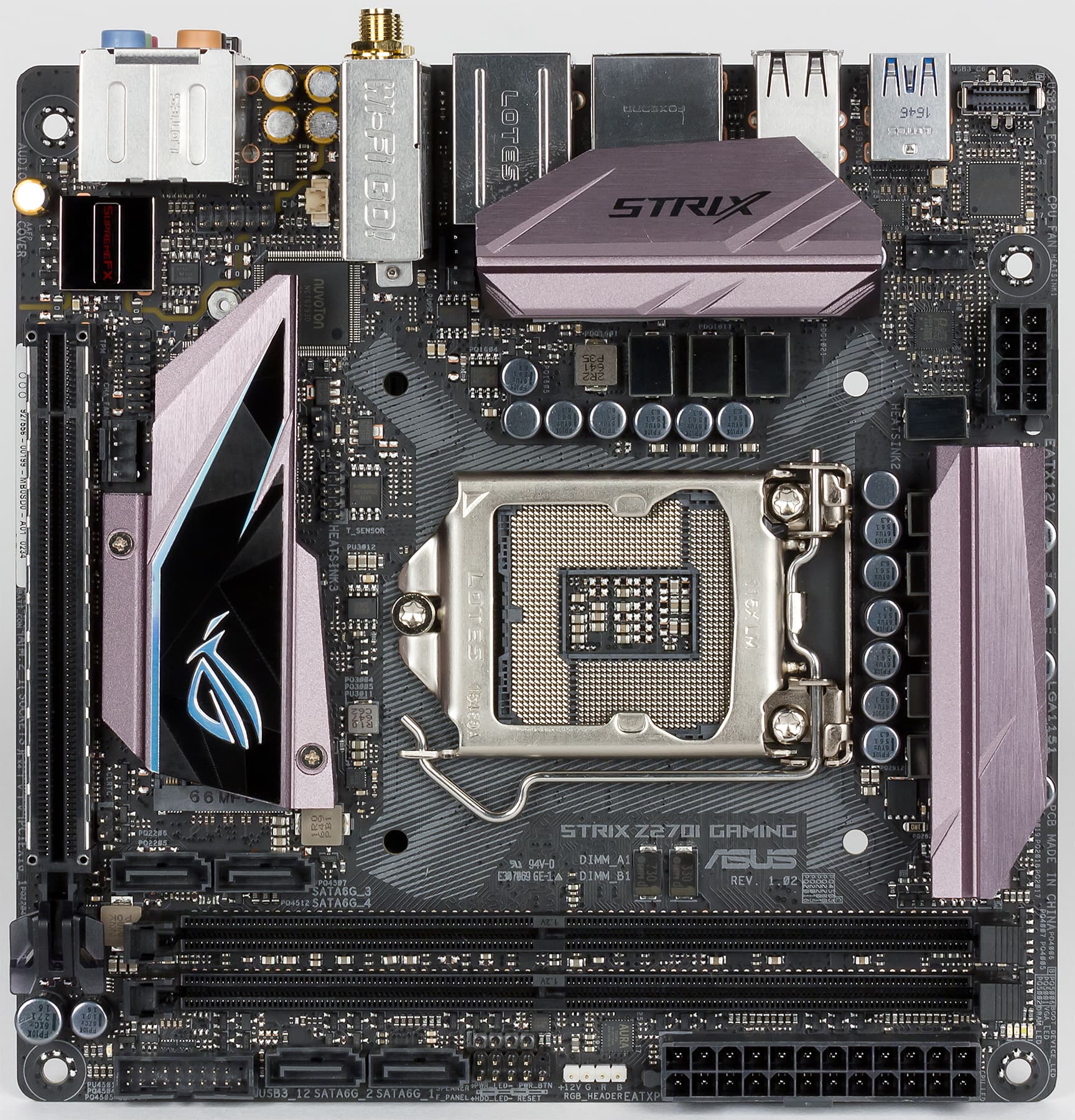

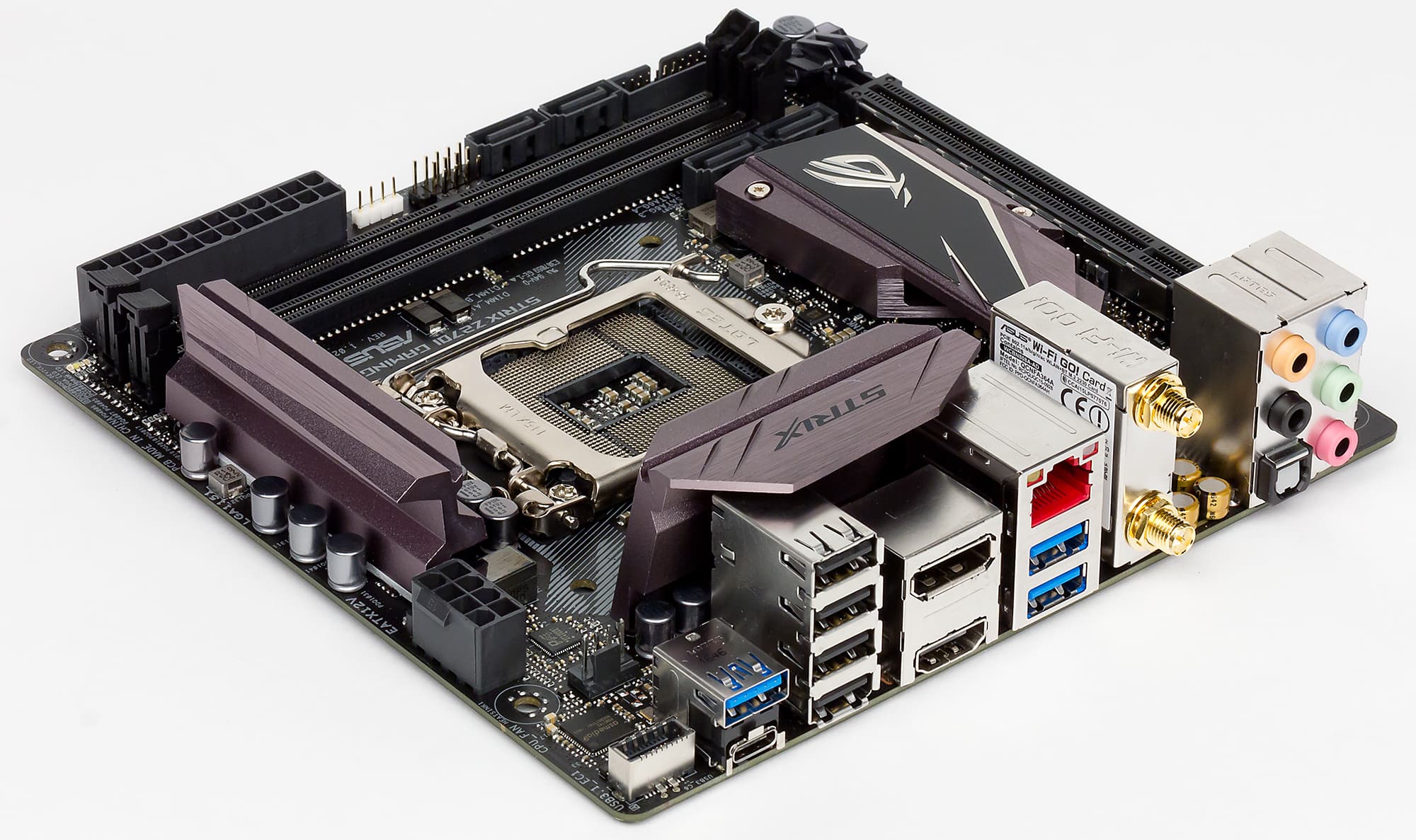

Плата Asus Strix Z270I Gaming выполнена в форм-факторе Mini-ITX (170×170 мм), для ее монтажа в корпус предусмотрены четыре отверстия.


Чипсет и процессорный разъем

Плата Asus Strix Z270I Gaming основана на новом чипсете Intel Z270 и поддерживает только процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.

Память

Для установки модулей памяти на плате Asus Strix Z270I Gaming предусмотрено два DIMM-слота, что типично для плат с форм-фактором Mini-ITX. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 32 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

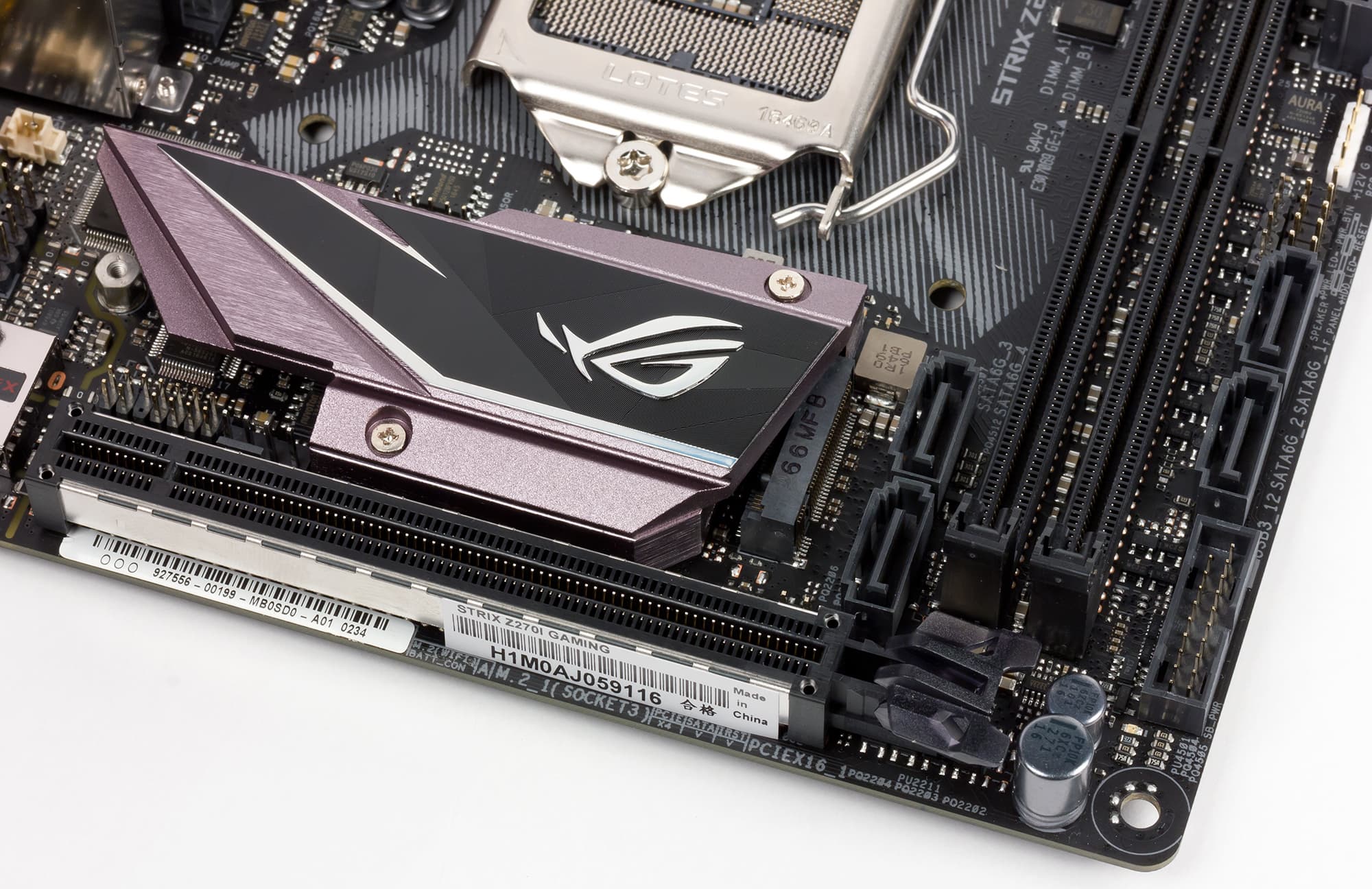

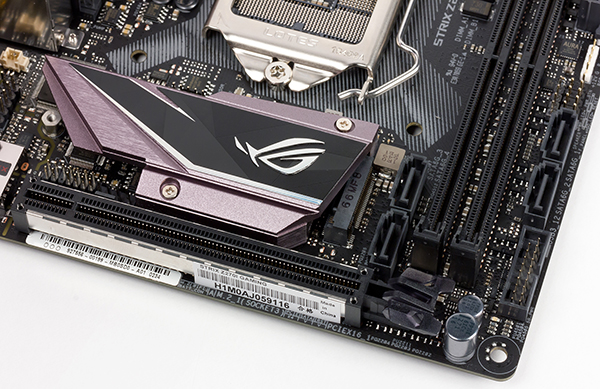

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Strix Z270I Gaming имеется слот PCI Express 3.0 x16 и два разъема M.2. Отметим, что наличие только одного слота PCI Express 3.0 x16 (точнее, одного слота вообще) стандартно для плат Mini-ITX.

Слот PCI Express 3.0 x16 реализован с использованием 16 линий PCIe 3.0 процессора.

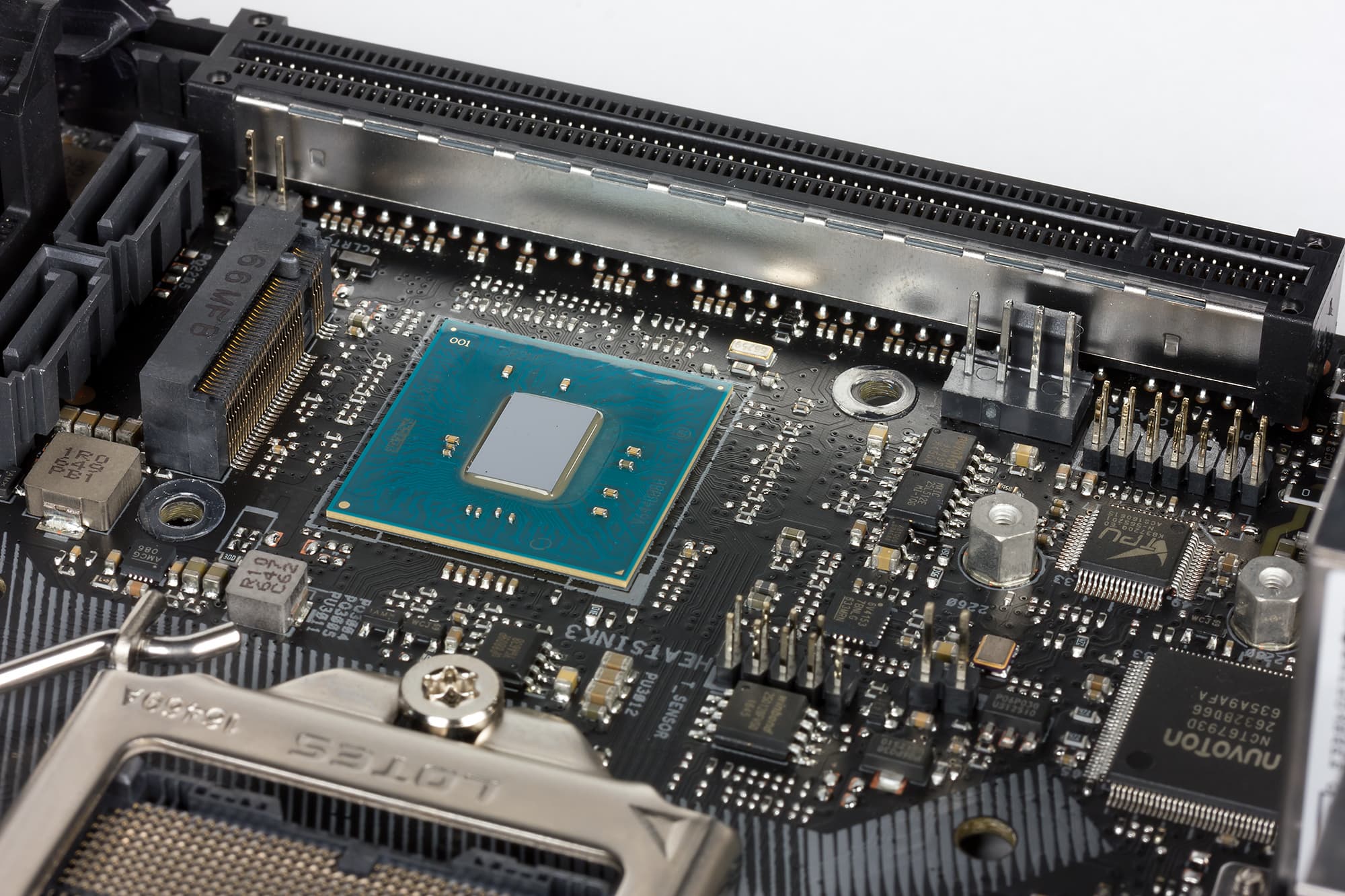

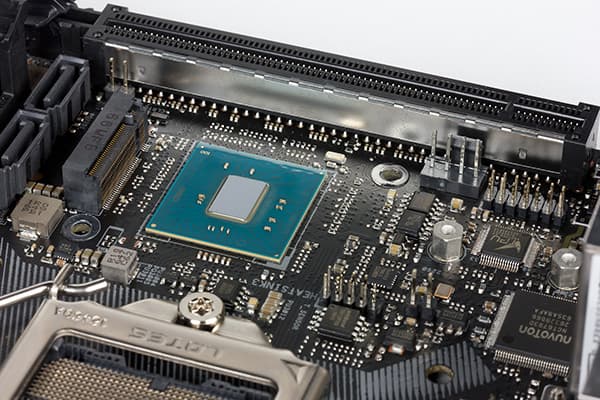

Один из разъемов M.2 (M.2_1) позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает устройства PCIe 3.0 x4 и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с. Этот разъем находится рядом с чипсетом и закрыт металлической плашкой, которая прикручивается к радиатору чипсета. Для доступа к разъему нужно прежде снять эту металлическую плашку.

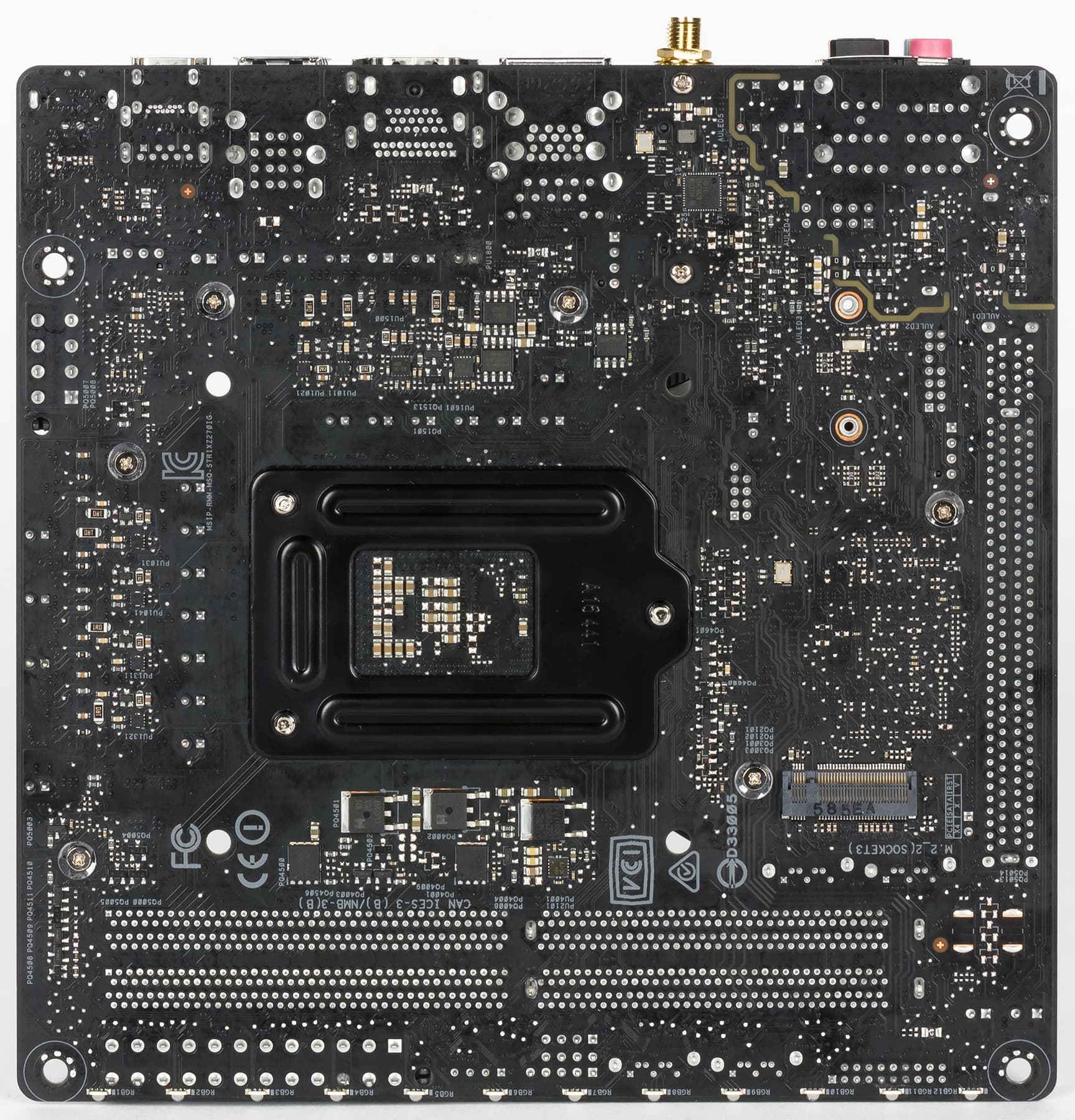

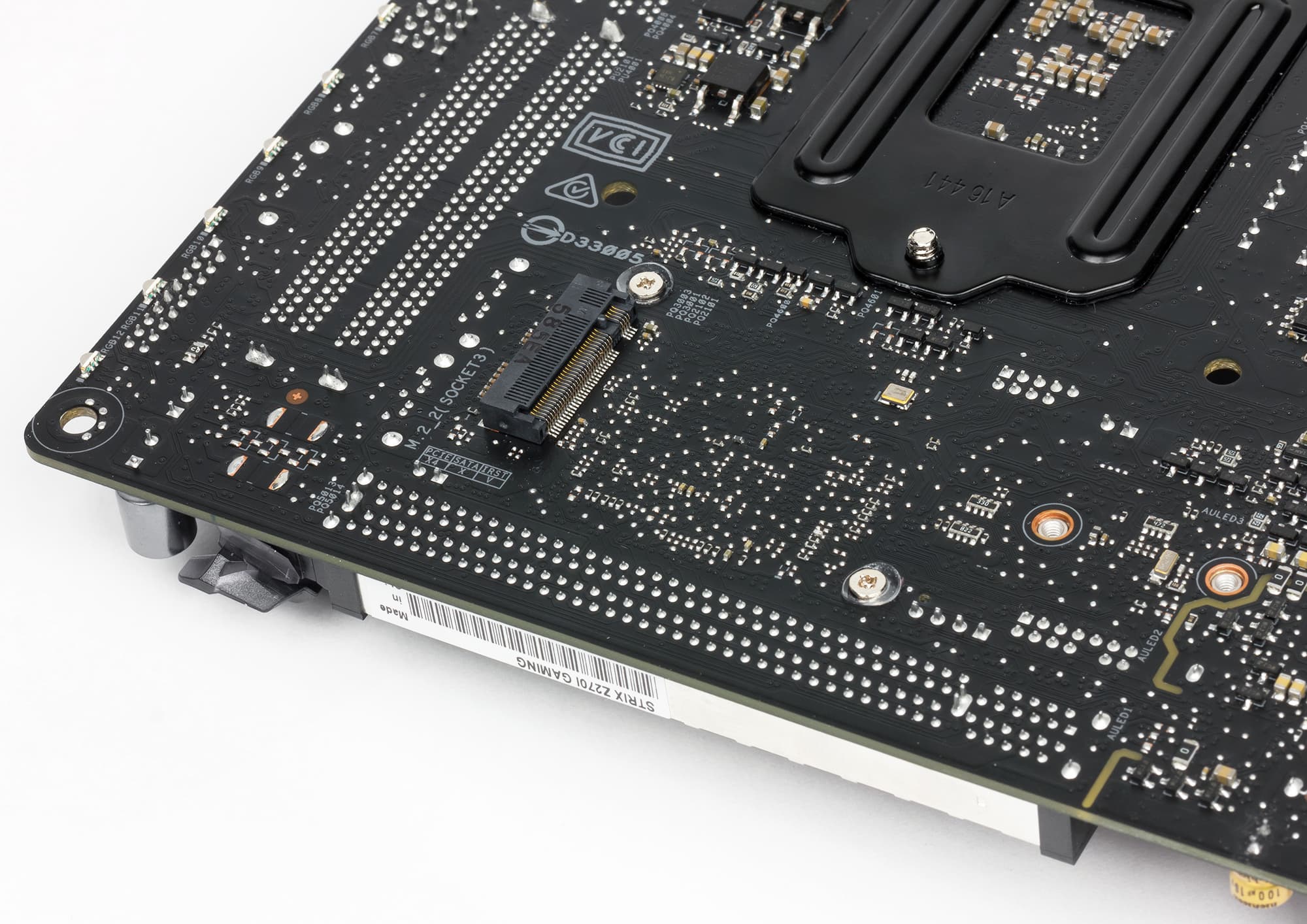

Еще один разъем M.2 (M.2_2), который физически расположен с обратной стороны платы, позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает только устройства PCIe 3.0 x4. Для его реализации используется четыре чипсетных порта PCI Express 3.0. Отметим, что для установки накопителя с типоразмером 2242 используется специальная скоба, входящая в комплект.

Видеоразъемы

Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыходы DisplayPort 1.2 и HDMI.

SATA-порты

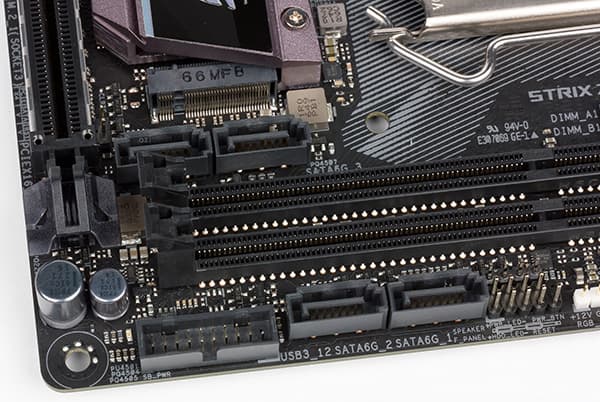

Для подключения накопителей или оптических приводов на плате предусмотрено четыре порта SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z270 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, четыре порта USB 2.0 и специальный разъем USB 3.1 Front Panel.

Шесть портов USB 3.0 и четыре порта USB 2.0 реализованы на базе чипсета Intel Z270 (чипсет Intel Z270 поддерживает до 14 портов USB, из которых до 10 портов могут быть портами USB 3.0). Четыре порта USB 2.0 вынесены на заднюю панель платы.

Четыре порта USB 3.0 также вынесены на заднюю панель платы, три из них имеют разъем Type-A, а четвертый —Type-C.

Вертикально расположенный на плате разъем USB 3.1 Front Panel предназначен для подключения портов USB 3.1 фронтальной панели корпуса. Этот разъем реализован через контроллер ASMedia ASM2142, подключенный к чипсету двумя линиями PCIe 3.0

Сетевой интерфейс

Для подключения к сети на плате Asus Strix Z270I Gaming имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействует для подключения чипсетный порт PCIe.

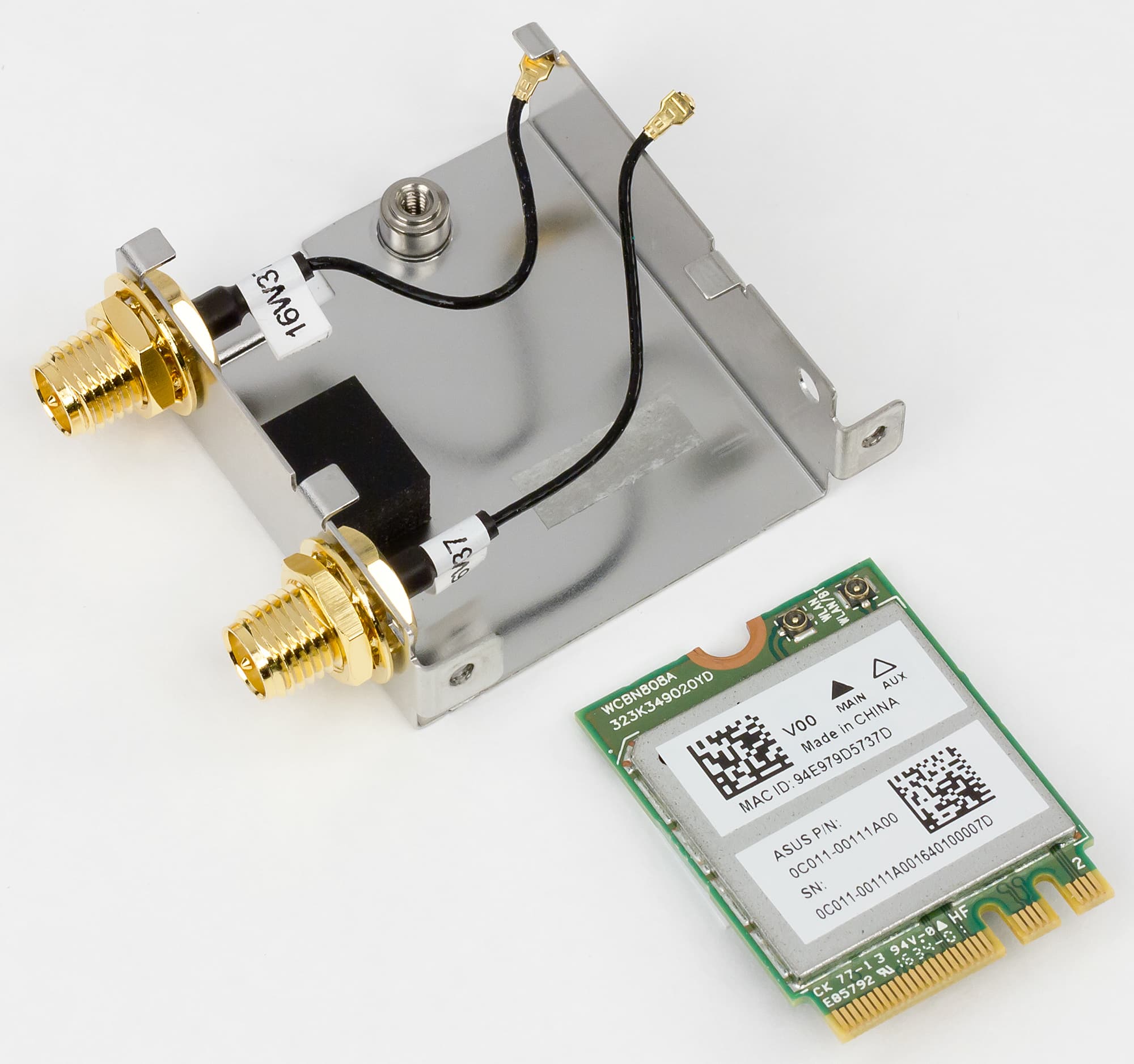

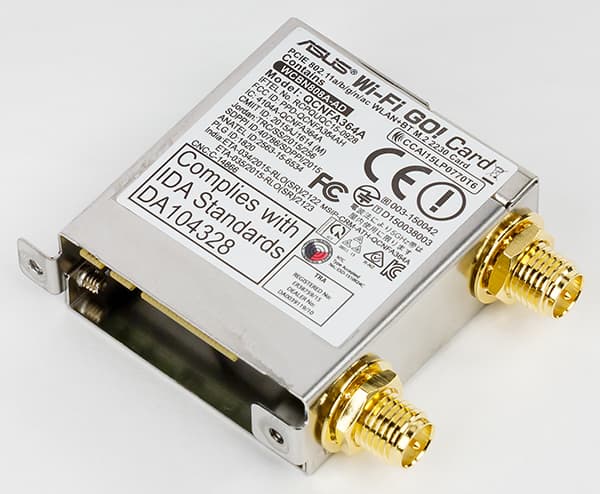

Кроме того, на плате имеется Wi-Fi-модуль Asus Wi-Fi Go! с поддержкой стандартов 802.11a/b/g/n/ac и Bluetooth 4.1. Этот модуль устанавливается в специальный вертикальный разъем M.2 (2230).


Как это работает

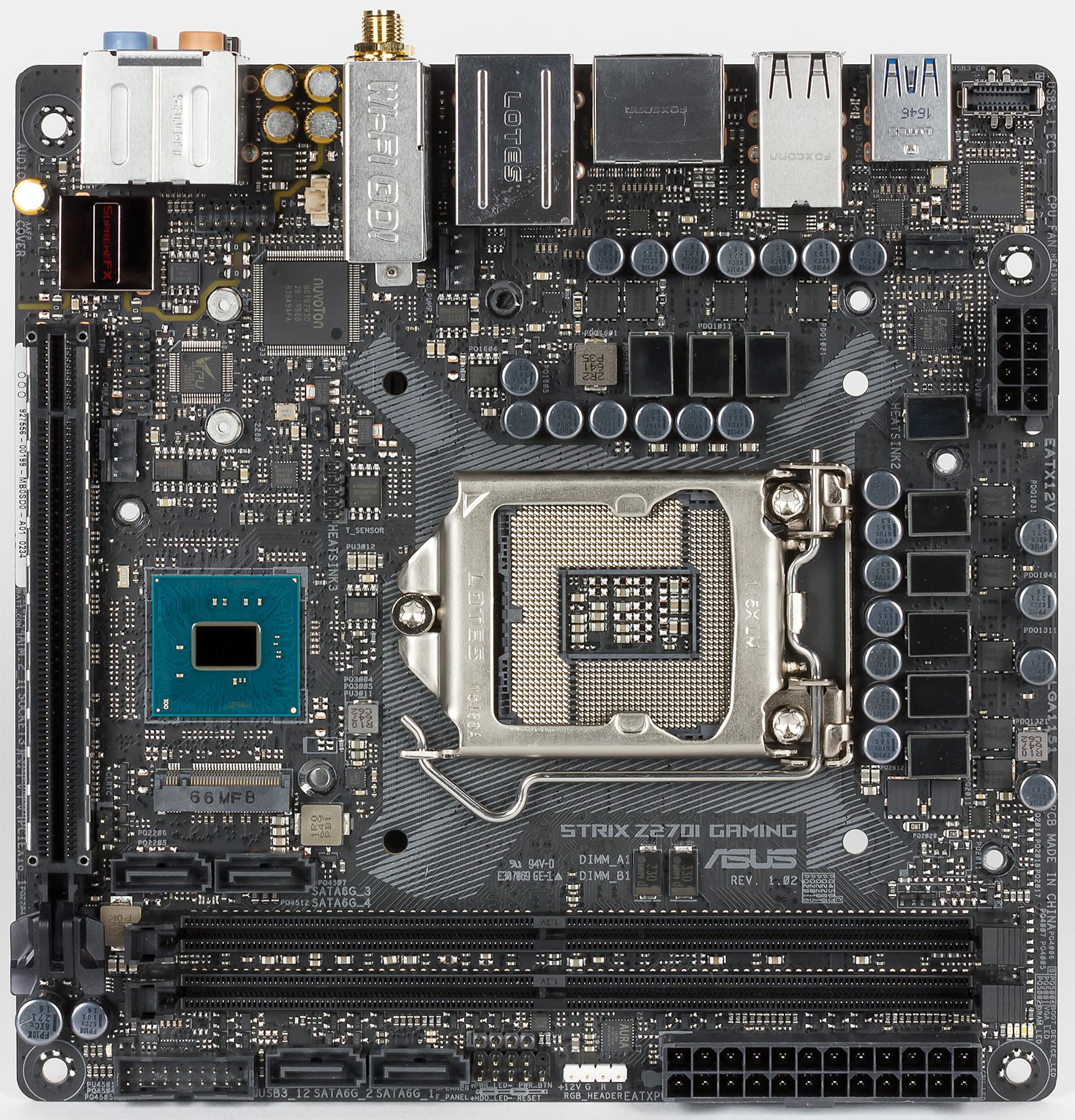

Напомним, что чипсет Intel Z270 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 24 порта.

А теперь посмотрим, как все это реализовано в варианте платы Asus Strix Z270I Gaming.

Для двух разъемов M.2 требуется в совокупности 8 чипсетных портов PCIe 3.0. Кроме того, контроллер ASMedia ASM1142, Wi-Fi-модуль и гигабитный сетевой контроллер — это еще 4 порта PCIe. В результате получаем, что требуется 12 чипсетных портов PCIe. Если учесть еще 6 портов USB 3.0 и 4 отдельных порта SATA 6 Гбит/с , получим, что всего потребуется 22 порта HSIO, то есть, даже меньше того, что может дать чипсет Intel Z270. Это 11 портов PCIe, 4 порта SATA и 6 портов USB 3.0. Еще один порт HSIO (разъем M.2_1) конфигурируется либо как порт SATA, либо как порт PCIe.

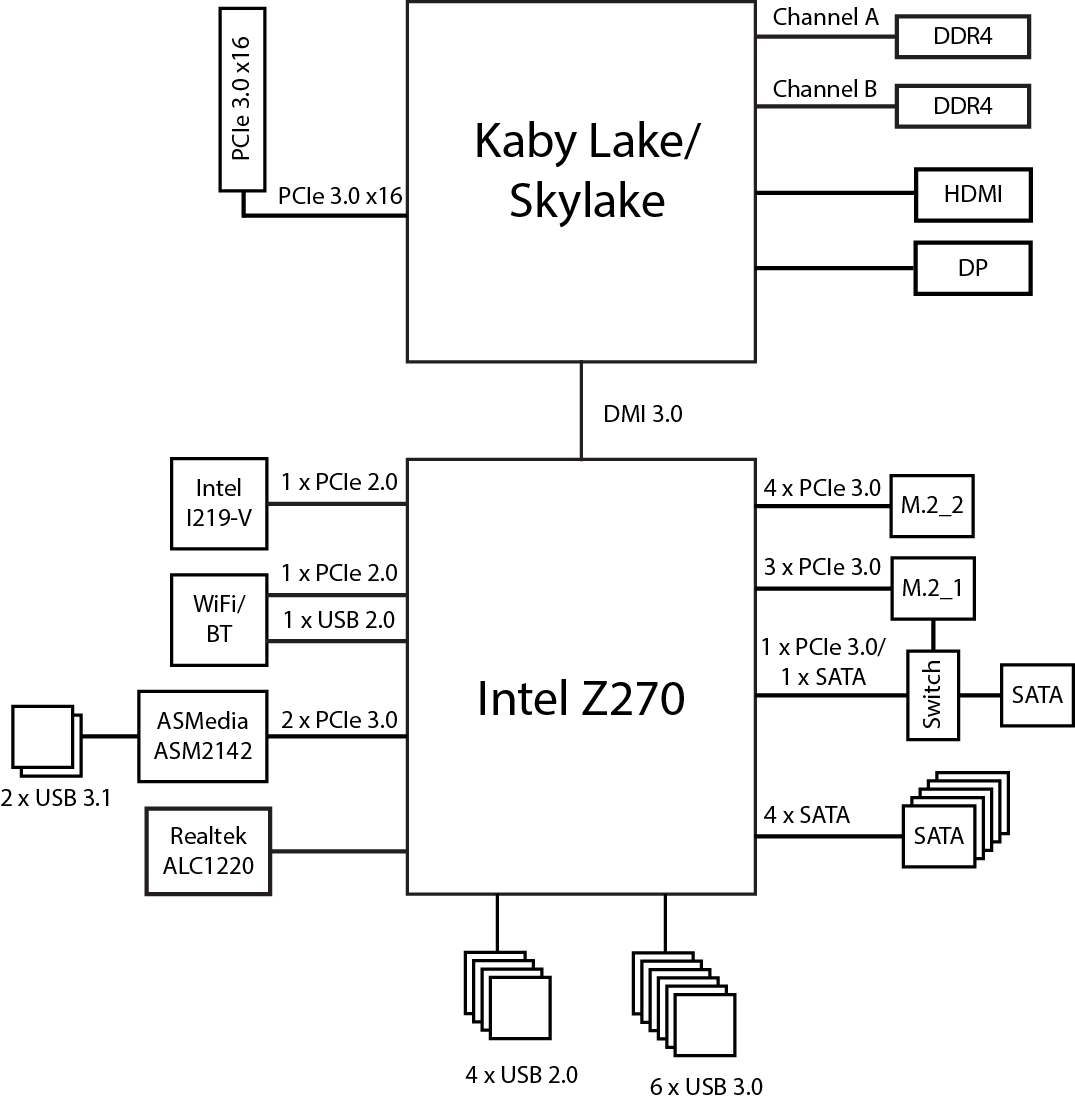

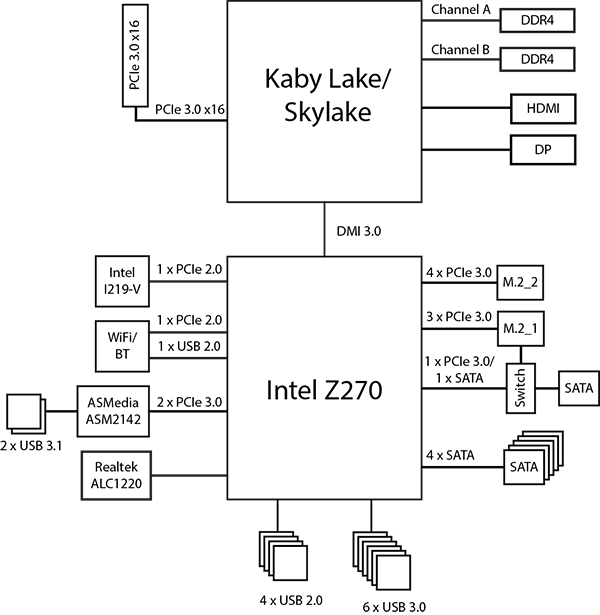

Блок-схема платы Asus Strix Z270I Gaming показана на рисунке.

Дополнительные особенности

Количество различных дополнительных особенностей на плате Asus Strix Z270I Gaming сведено к минимуму, что, собственно, вполне понятно для платы таких размеров. На ней нет ни кнопок включения и перезагрузки, ни индикатора POST-кодов.

Слот PCI Express 3.0 x16 имеет металлический кожух, что типично для всех новых плат Asus на чипсете Intel Z270.

Есть специальный разъем RGB Strip, который предназначен для подключения светодиодной ленты (в комплект не входит). Кроме того, с обратной стороны платы, по краю, противоположному задней панели разъемов, расположено 12 RGB-светодиодов подсветки. Цвет и схему свечения можно настроить с использованием соответствующей утилиты, входящей в комплект.

Также стоит отметить наличие четырех светодиодных индикаторов (они расположены друг рядом с другом), которые позволяют производить диагностику системы в ходе загрузки. Это индикаторы CPU, DRAM, VGA и Boot. Если система не грузится, то по индикаторам можно понять, в чем проблема.

Есть на плате и перемычка Clear CMOS (для сброса настроек BIOS).

Кроме того, есть и двухконтактный разъем для подключения термодатчика (сам датчик в комплект не входит).

Еще одна особенность платы заключается в том, что на ней нет традиционной батарейки. Если лишь двухконтактный разъем, который позволяет подключить эту батарейку, но где взять соответствующий провод — непонятно. Вообще, плату без батарейки и, фактически, без возможности ее установки нам еще видеть не доводилось. Как-то это странно.

Система питания

Как и большинство плат, модель Asus Strix Z270I Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

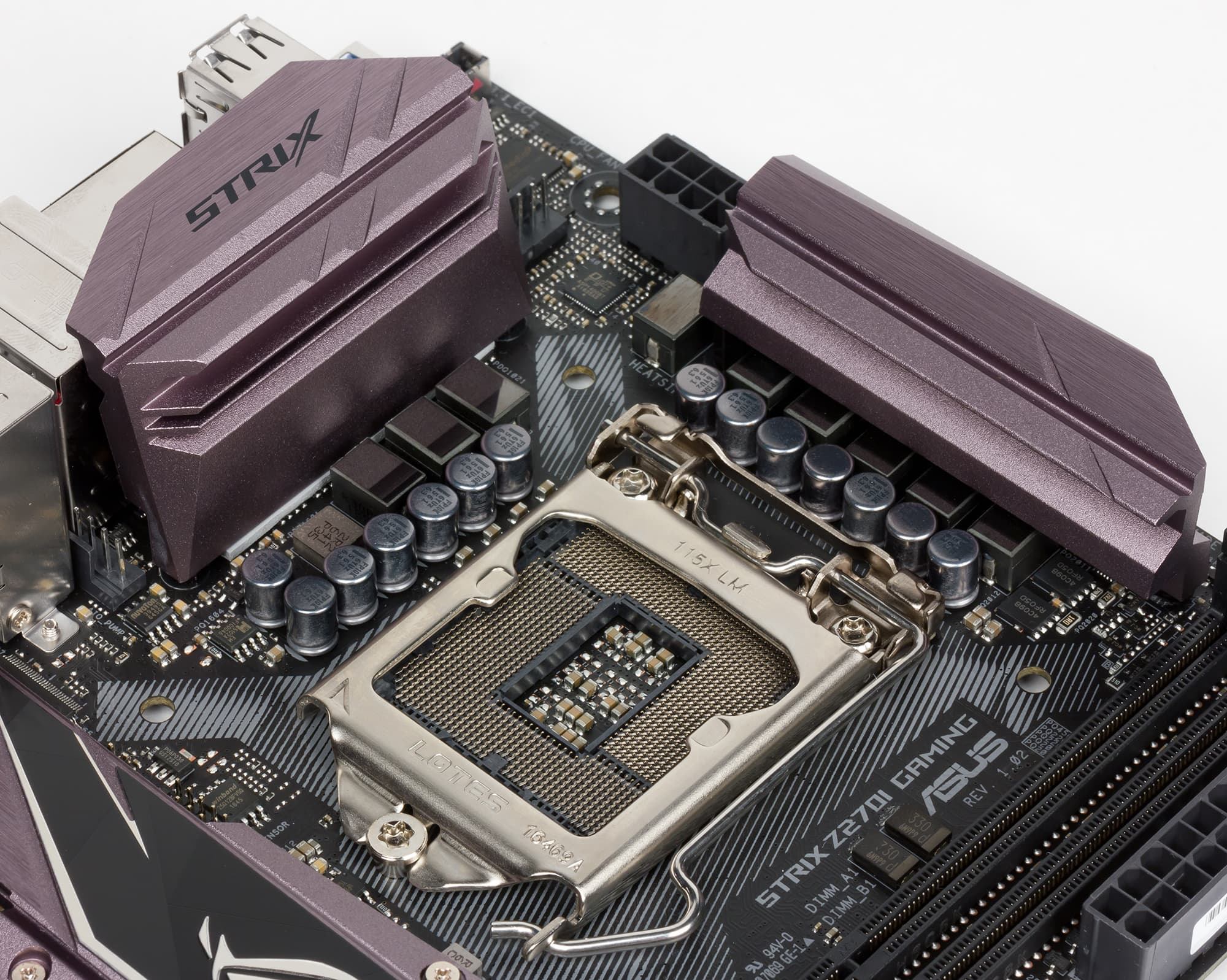

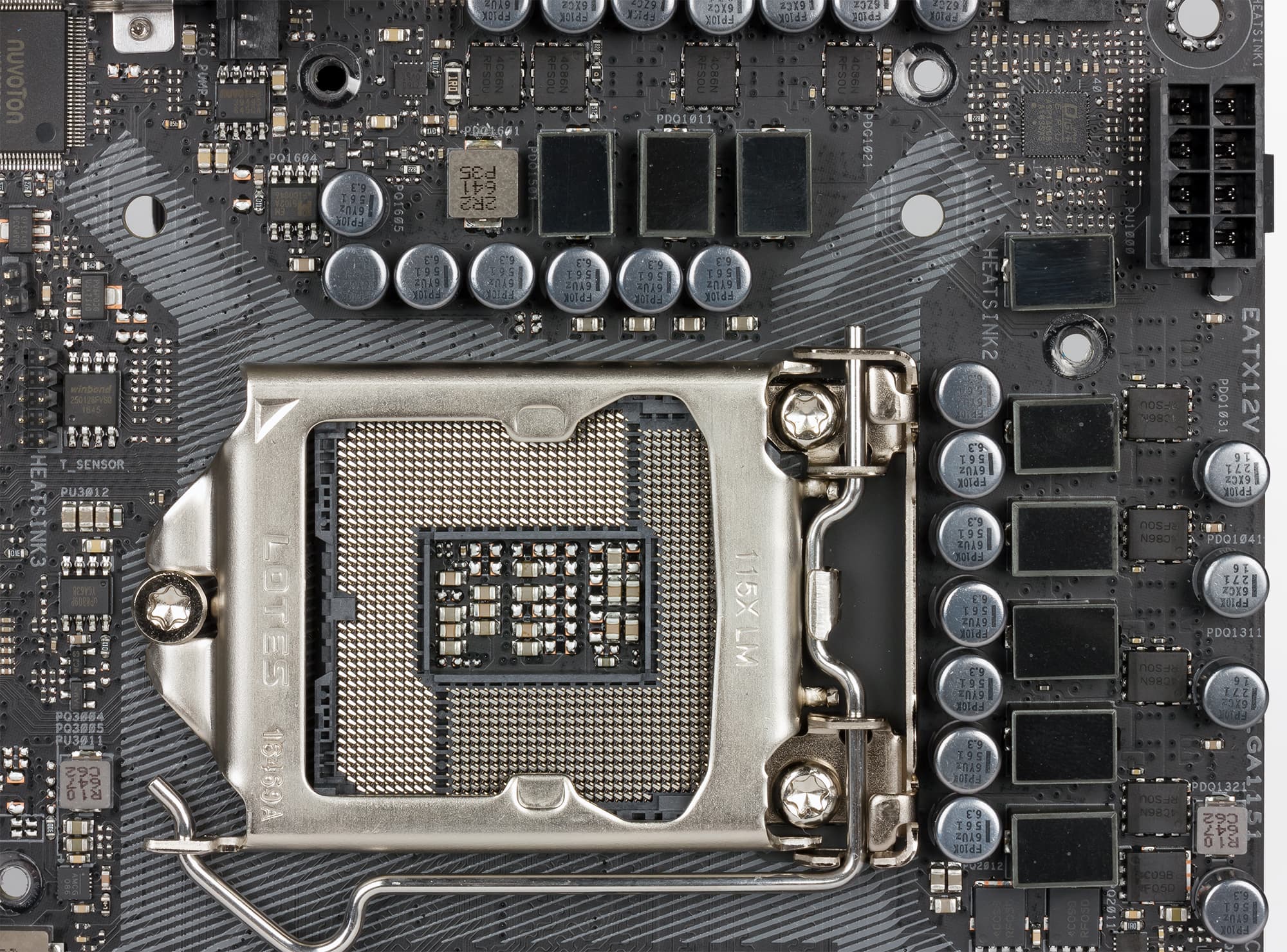

Регулятор напряжения питания процессора 9-канальный и построен на базе PWM-контроллера Digi+ VRM c маркировкой ASP1400. Сами каналы питания построены с использованием MOSFET-транзисторов NTMFD4C86N компании On Semiconductor.

Система охлаждения

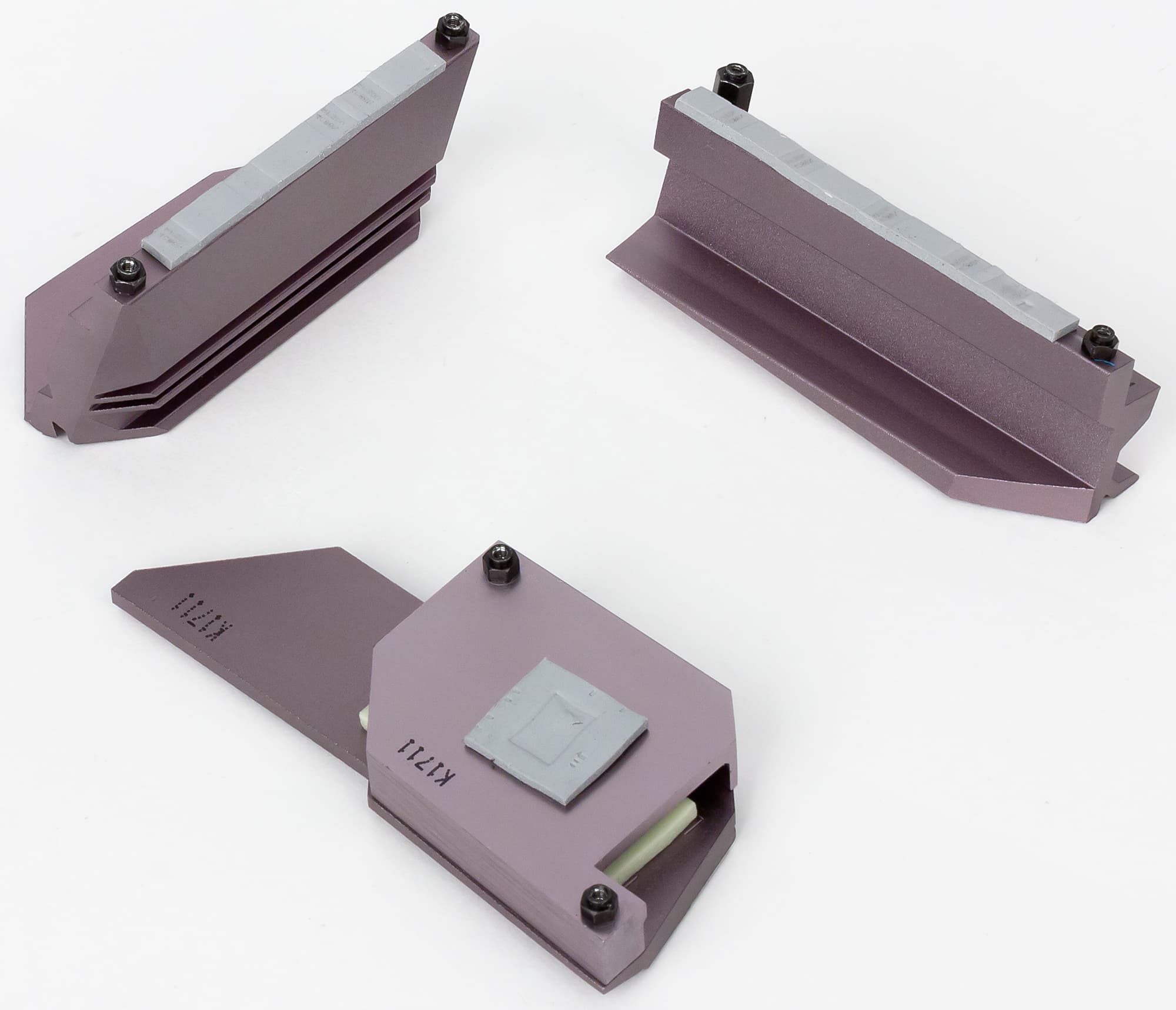

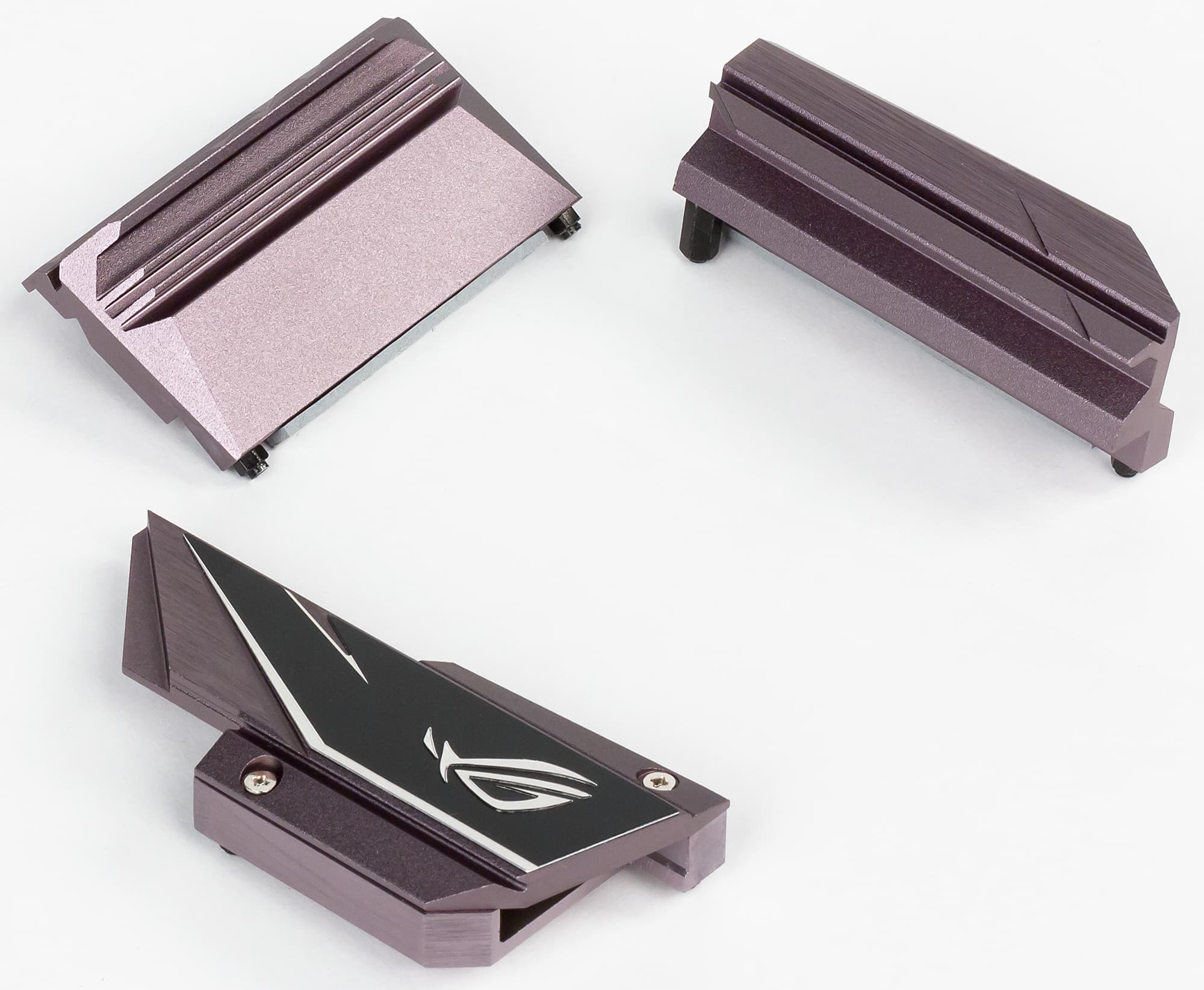

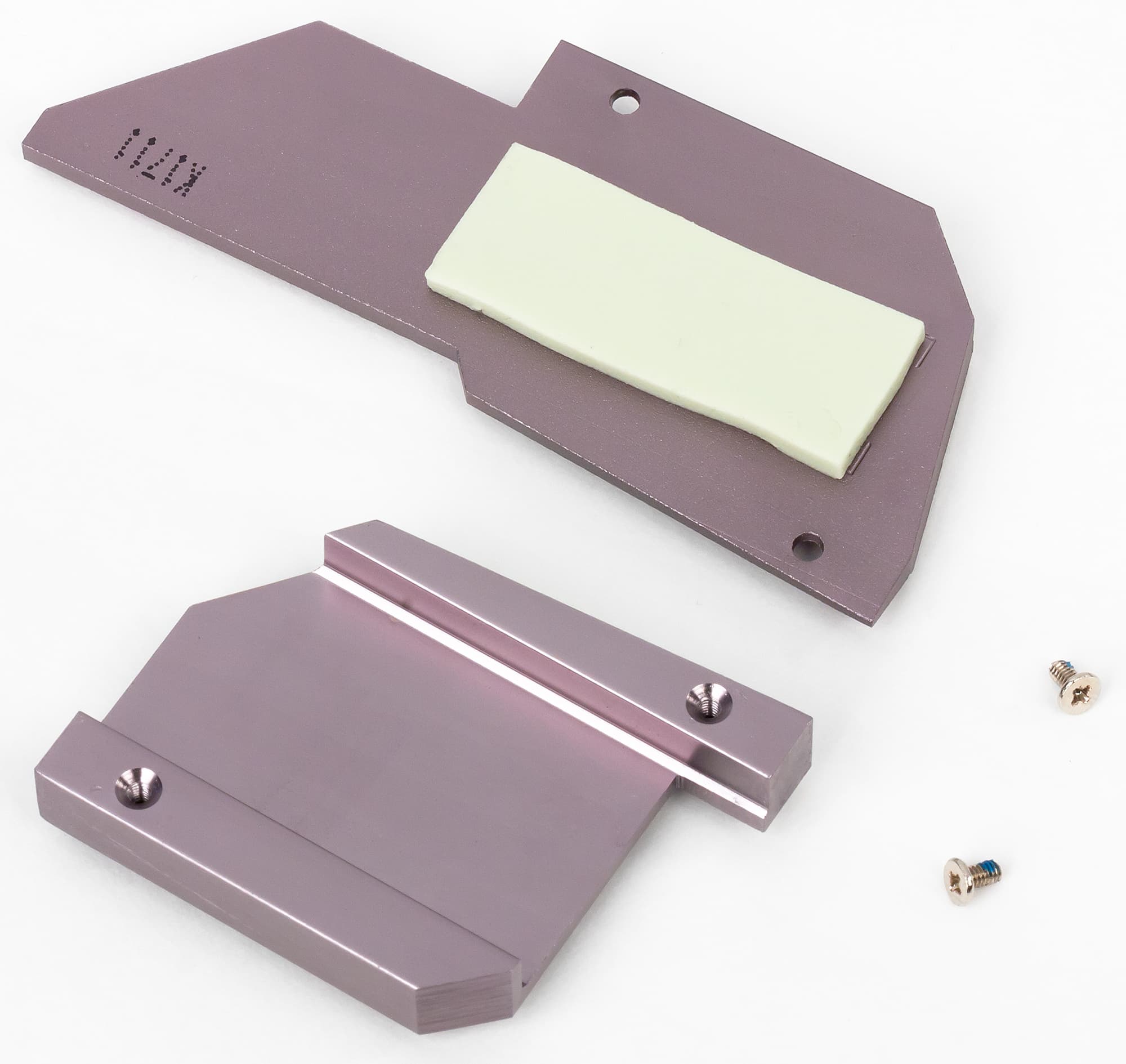

Система охлаждения платы Asus Strix Z270I Gaming состоит из трех отдельных радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора (MOSFET-транзисторов). Еще один радиатор предназначен для охлаждения чипсета.


Радиатор чипсета чипсета состоит из двух частей. Верхняя часть в виде металлической полоски снимается для монтажа M.2 накопителя, после чего ставится обратно.

Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU_Fan, CPU_Opt) для подключения вентиляторов кулера процессора и один четырехконтактный разъем для подключения кулера водяной системы охлаждения. Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS.

Аудиоподсистема

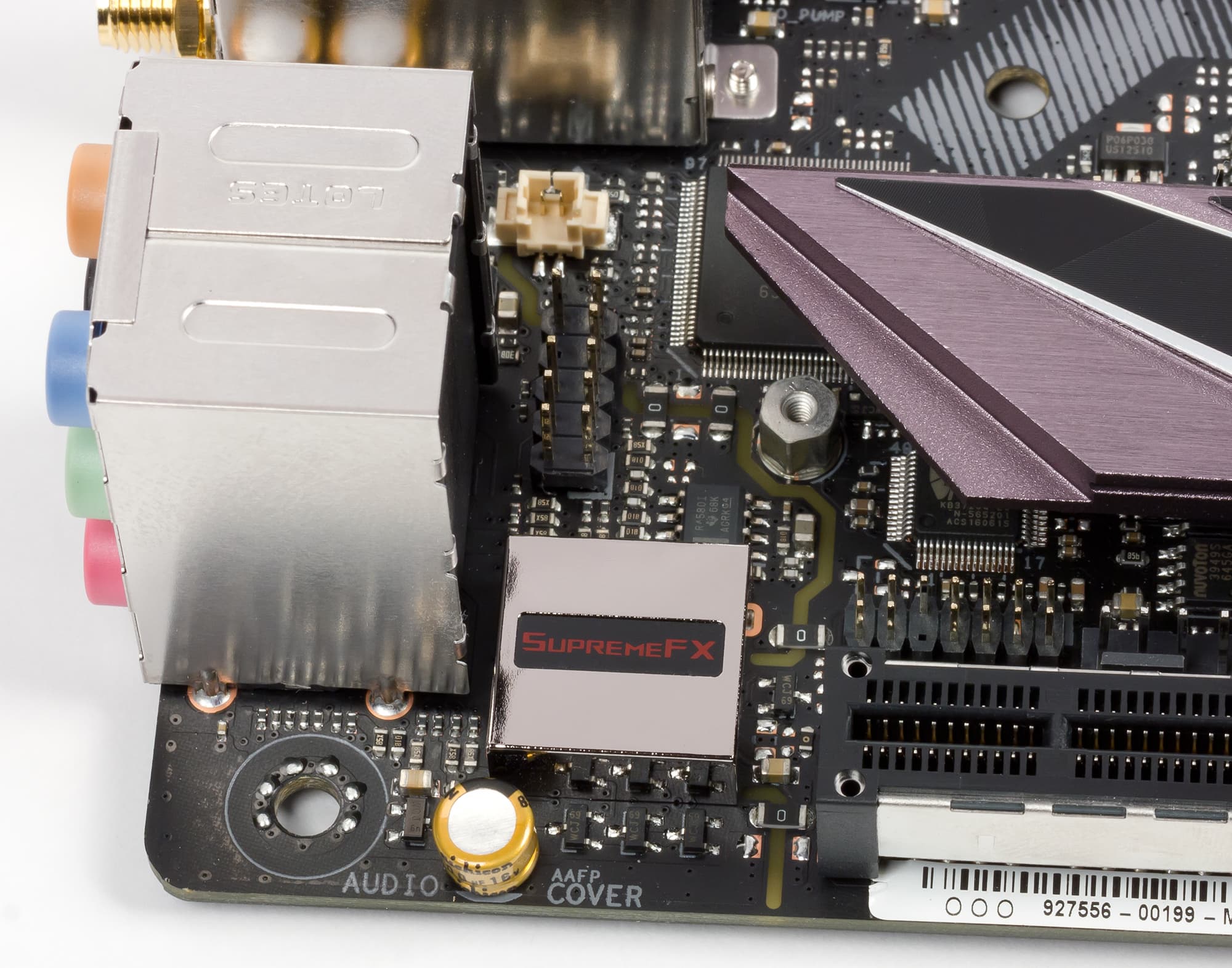

Аудиоподсистема платы Asus Strix Z270I Gaming имеет традиционное для плат Asus маркетинговое название SupremeFX. Как и на всех новых платах семейства Asus ROG, основана аудиоподсистема на новом HDA-аудиокодеке Realtek ALC1220, который закрыт металлическим кожухом. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Z270I Gaming получил оценку "Очень хорошо". Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,07
Отлично
Уровень шума, дБ (А)
−87,1
Хорошо
Динамический диапазон, дБ (А)
87,3
Хорошо
Гармонические искажения, %
0,0027
Отлично
Гармонические искажения + шум, дБ (A)
−80,8
Хорошо
Интермодуляционные искажения + шум, %
0,011
Очень хорошо
Взаимопроникновение каналов, дБ
−79,2
Очень хорошо
Интермодуляции на 10 кГц, %
0,0092
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

UEFI BIOS платы Asus Strix Z270I Gaming ничем не отличается от UEFI BIOS на других платах Asus серии ROG с чипсетом Intel Z270. К примеру, на плате Asus Strix Z270F Gaming все абсолютно то же самое, нет смысла повторяться.

Выводы

В игровой серии Asus ROG на чипсете Intel Z270 плата Asus Strix Z270I Gaming самая компактная. Собственно, именно компактные размеры (17×17 см) — это ее главная особенность. Конечно, размеры накладывают ограничения на функциональные возможности этой платы: здесь только один слот PCI Express 3.0 x16, только два слота памяти, только четыре SATA-порта (правда, есть два разъема M.2). И даже возможности чипсета Intel Z270 здесь реализованы не в полной мере. Казалось бы: а зачем вообще в данном случае использовали чипсет Intel Z270? Ведь все то же самое можно было реализовать на более дешевом чипсете Intel H270 или даже Intel B250. Однако ни Intel H270, ни Intel B250 не позволяют разгонять систему — в отличие от Intel Z270. То есть компактная плата Asus Strix Z270I Gaming позволяет еще и разгонять процессоры К-серии.

В целом можно сказать, что Asus Strix Z270I Gaming — это отличное решение для компактных игровых и просто высокопроизводительных ПК с возможностью разгона процессора и реализацией моддинговой подсветки. На момент написания этого обзора розничная стоимость платы Asus Strix Z270I Gaming составляла около 13 тысяч рублей.


Плата предоставлена на тестирование производителем
