Материнская плата Asus Strix Z270G Gaming


Мы уже рассмотрели новую плату Asus Strix Z270F Gaming на базе чипсета Intel Z270. А в этом обзоре речь пойдет о плате с очень похожим названием — Asus Strix Z270G Gaming. Казалось бы, уж если отличие в названии только в одной букве, то и сами платы должны быть очень похожими. Однако Asus Strix Z270G Gaming абсолютно не похожа на Asus Strix Z270F Gaming, это совсем другая модель, причем даже другого форм-фактора. Общего здесь лишь то, что обе они основаны на новом чипсете Intel Z270 и относятся к игровой серии Asus ROG.

Комплектация и упаковка

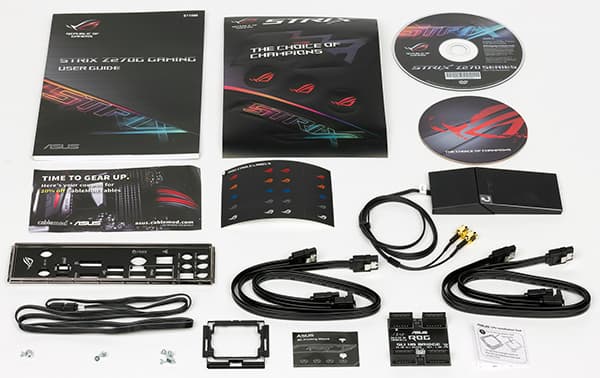

Плата Asus Strix Z270G Gaming поставляется в компактной по размерам коробке черного цвета, на которой расписаны все особенности платы. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка задней панели платы, кабель RGB Header, антенна для встроенного на плате Wi-Fi-модуля. Кроме того, есть специальная монтажная рамка для облегчения установки процессора в разъем, винтики для установки M.2 накопителя, традиционная для плат серии Asus ROG подставка под пивную кружку и разнообразные стикеры.


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Strix Z270G Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core 7-го/6-го поколений
Процессорный разъем
LGA1151
Чипсет
Intel Z270
Память
4 × DDR4 (до 64 ГБ)
Аудиоподсистема
SupremeFX S1220A
Сетевой контроллер
Intel I219-V
Asus WiFi Go! (802.11a/b/g/n/ac + Bluetooth v 4.1)
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
2 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с
USB-порты
6 × USB 3.0
2 × USB 3.1 (Type-A, Type-C) + разъем USB 3.1 Front Panel
6 × USB 2.0

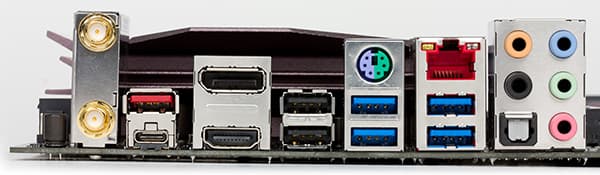

Разъемы на задней панели
2 × разъема для подключения антенн
1 × HDMI
1 × DisplayPort
2 × USB 3.1 (Type-C, Type-A)
4 × USB 3.0
2 × USB 2.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
1 × PS/2
5 × аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
6 × SATA 6 Гбит/с
2 × M.2
5 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
1 разъем USB 3.1 Front Panel
2 разъема для подключения портов USB 2.0
2 разъема Aura RGB Strip
1 разъем для термодатчика
Форм-фактор
microATX (244×244 мм)
Средняя цена
T-1716489917
Розничные предложения L-1716489917-10

Форм-фактор

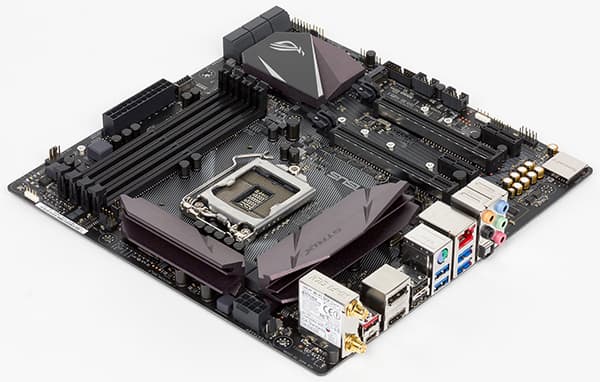

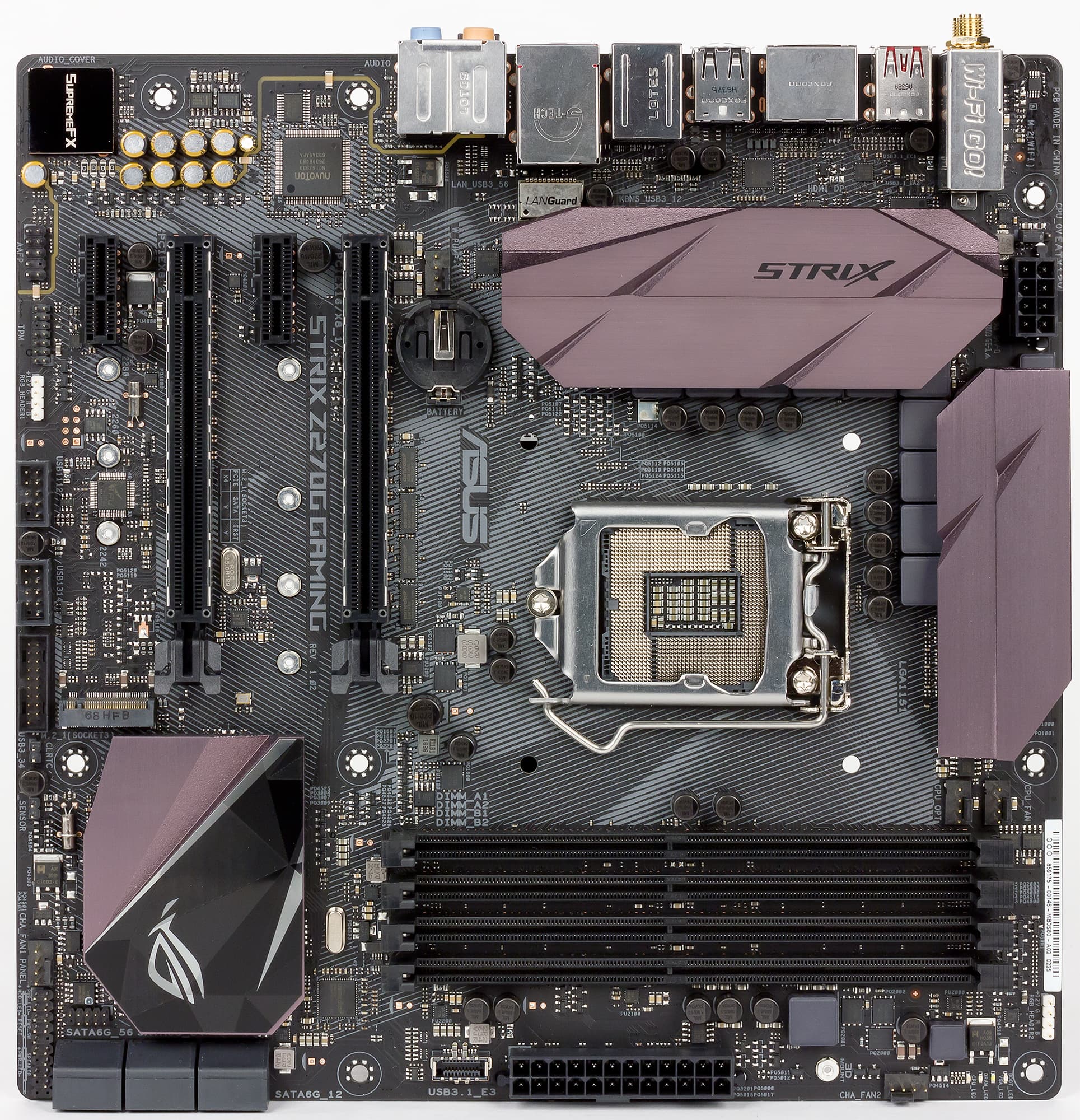

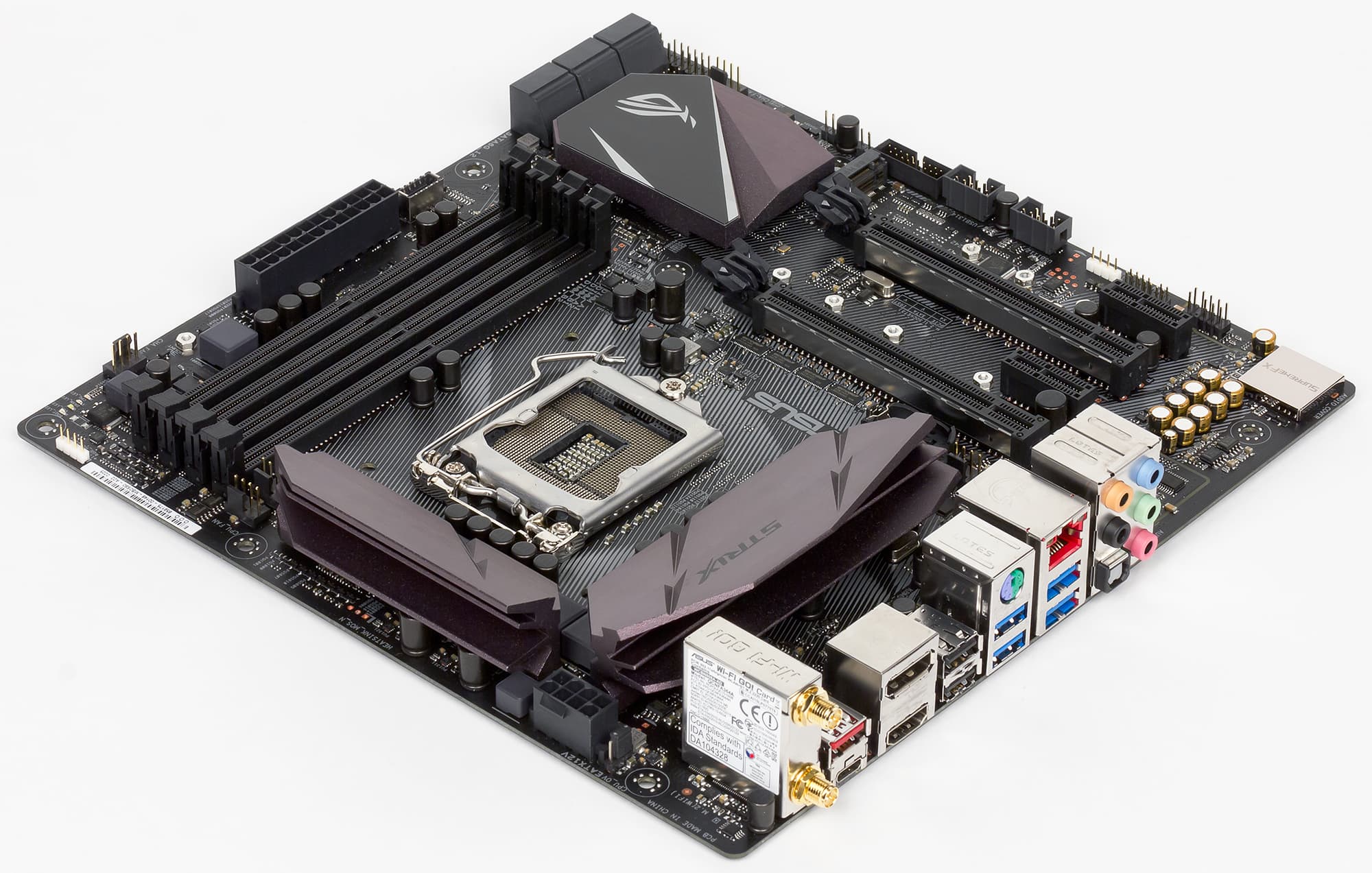

Плата Asus Strix Z270G Gaming выполнена в форм-факторе microATX (244×244 мм), а для монтажа платы предусмотрены восемь стандартных отверстий.


Чипсет и процессорный разъем

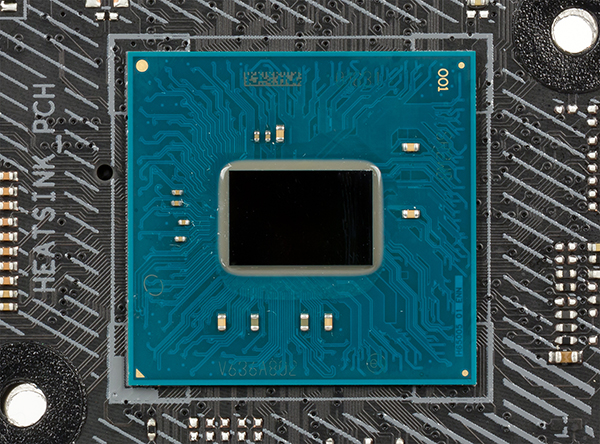

Плата Asus Strix Z270G Gaming основана на новом чипсете Intel Z270 и поддерживает только процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.


Память

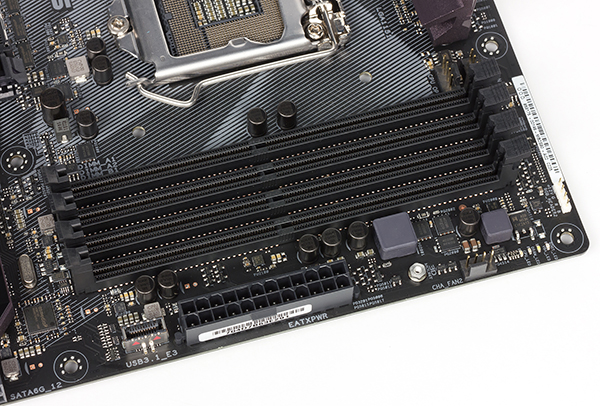

Для установки модулей памяти на плате Asus Strix Z270G Gaming предусмотрено четыре DIMM-слота. Плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

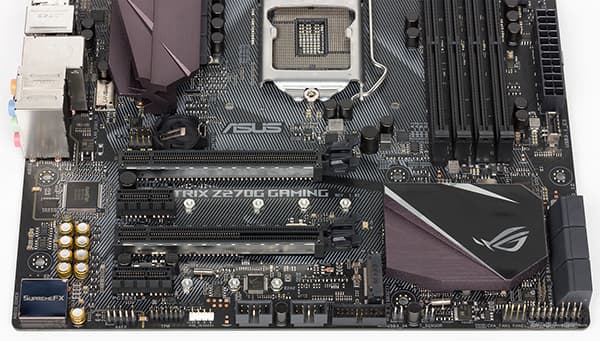

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Strix Z270G Gaming имеется два слота с форм-фактором PCI Express x16, два слота PCI Express 3.0 x1 и два разъема M.2.

Два слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть, если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и или AMD.

Два слота PCI Express 3.0 x1 (с закрытыми концами) реализованы через чипсет Intel Z270.

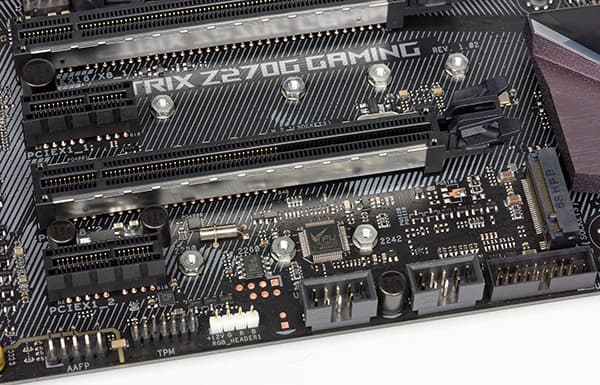

Один из разъемов M.2 (M.2_1) позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает PCIe 3.0 x4 и SATA устройства. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с.

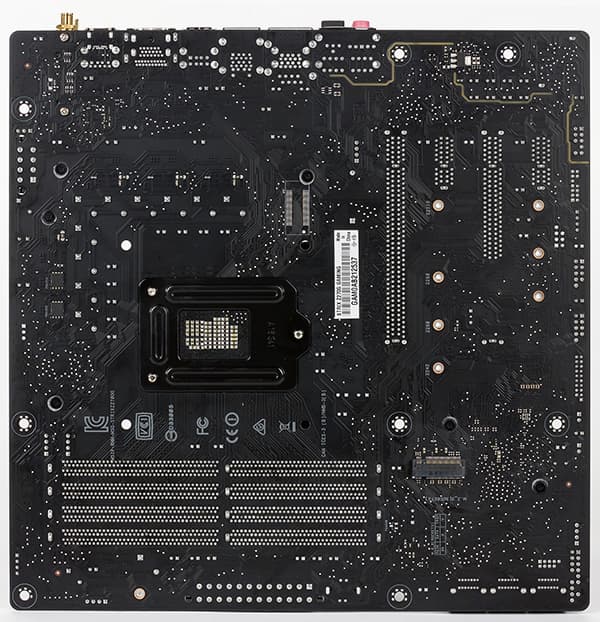

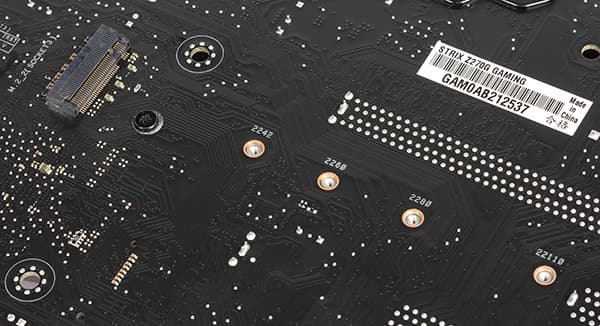

Еще один разъем M.2 (M.2_2), который физически расположен с обратной стороны платы, позволяет устанавливать накопители типоразмера 2242/2260/2280/22110 и поддерживает только PCIe 3.0 x4 устройства. Для его реализации используется четыре чипсетных порта PCI Express 3.0.

Видеоразъемы

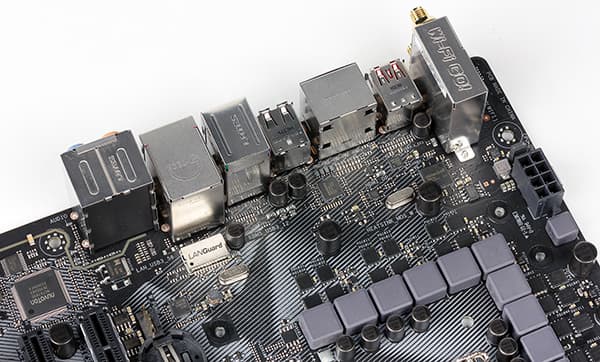

Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеется видеовыходы DisplayPort 1.2 и HDMI 2.0 (через чип ASMedia ASM1442K).


SATA-порты

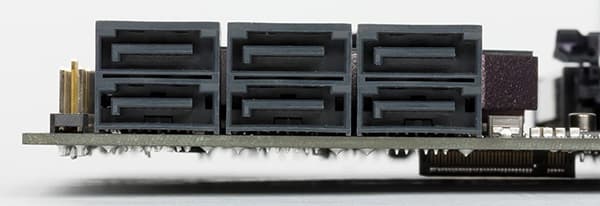

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z270 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0, два порта USB 3.1 и специальный разъем USB 3.1 Front Panel.

Шесть портов USB 3.0 и шесть портов USB 2.0 реализованы на базе чипсета Intel Z270 (чипсет Intel Z270 поддерживает до 14 портов USB, из которых до 10 портов могут быть портами USB 3.0). Четыре порта USB 3.0 и два порта USB 2.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и четырех портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и два разъема USB 2.0.

Два порта USB 3.1 c разъемами Type-A и Type-C выведены на заднюю панель платы. Эти порты реализованы на базе двухпортового контроллера ASMedia ASM1142, который подключен к чипсету двумя линиями PCIe 3.0.

Кроме того, на плате имеется еще один вертикально расположенный разъем USB 3.1 Front Panel. Этот разъем предназначен для подключения портов USB 3.1 фронтальной панели корпуса. Пока что такой разъем еще в диковинку, да и корпусов с фронтальными разъемами USB 3.1 в продаже не найти. Это своего рода задел на будущее.

Реализован этот USB 3.1 через еще один контроллер ASMedia ASM1142, подключенный к чипсету по двум линиям PCIe 3.0

Сетевой интерфейс

Для подключения к сети на плате Asus Strix Z270G Gaming имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействуют для подключения чипсетный порт PCIe.

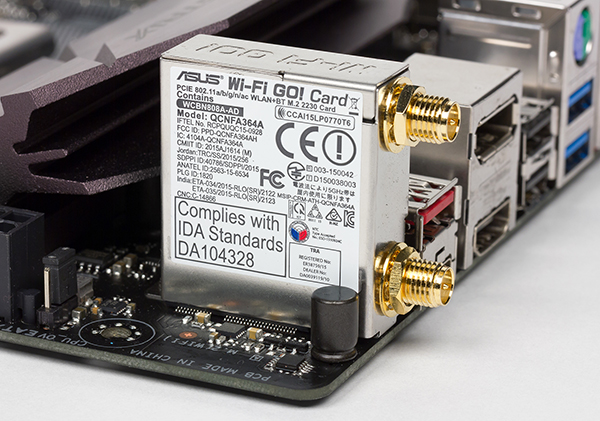

Кроме того, на плате имеется Wi-Fi-модуль Asus WiFi GO! с поддержкой стандартов 802.11a/b/g/n/ac и Bluetooth 4.1. Этот модуль устанавливается в разъем специальный вертикальный M.2 (2230).


Как это работает

Напомним, что чипсет Intel Z270 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут быть порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 24 порта.

А теперь посмотрим, как все это реализовано в варианте платы Asus Strix Z270G Gaming.

Для двух слотов PCI Express 3.0 x1 и двух разъемов M.2 требуется в совокупности 10 чипсетных портов PCIe 3.0. Кроме того, два контроллера ASMedia ASM1142, Wi-Fi-модуль и гигабитный сетевой контроллер — это еще 6 портов PCIe. В результате получаем, что требуется 16 чипсетных портов PCIe. Если учесть еще 6 портов USB 3.0 и 6 портов SATA 6 Гбит/с, а также то, что один порт SATA 6 Гбит/с (SATA #1) разделяется с разъемом M.2_1, получим, что всего потребуется 28 портов HSIO, то есть, даже меньше того, что может дать чипсет Intel Z270.

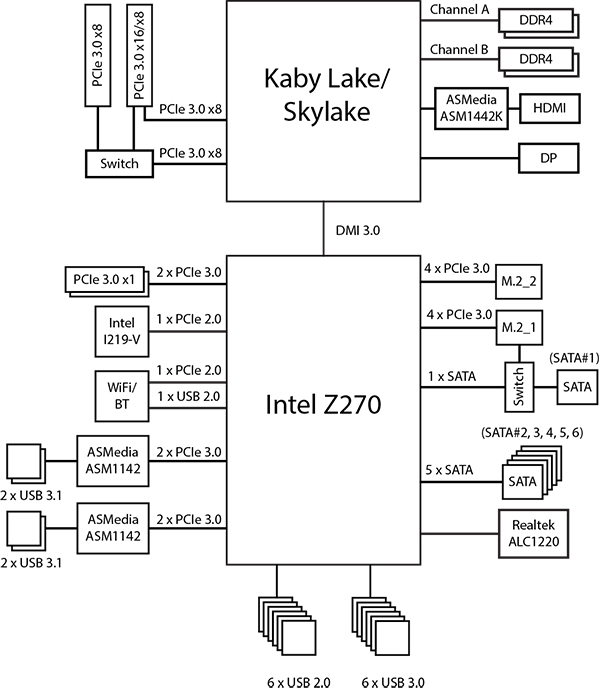

Блок-схема платы Asus Strix Z270G Gaming показана на рисунке.

Дополнительные особенности

Количество различных дополнительных особенностей на плате Asus Strix Z270G Gaming сведено к минимуму что, собственно, вполне понятно. Размеры платы таковы, что тут особенно не развернешься. На этой плате нет ни кнопок включения и перезагрузки, ни индикатора POST-кодов.

Из дополнительных особенностей можно отметить реализацию RGB-подсветки радиатора чипсета. В радиаторе сделано полупрозрачное отверстие в форме логотипа игровой серии Asus ROG, а на самой плате, под этим логотипом, расположены светодиодные индикаторы. С использованием специальной утилиты Asus AURA можно настраивать данную подсветку.

Два слота с форм-фактором PCI Express x16 имеют металлический кожух, что также можно рассматривать в качестве особенности этой платы.

Есть тут и два специальных разъема Aura RGB Strip, которые предназначены для подключения светодиодной ленты (в комплект не входит). Сами разъемы на плате для подключения ленты находятся в разных местах, что очень удобно.

Есть на плате и такие перемычки, как Clear CMOS (для сброса настроек BIOS) и CPU Over Voltage (предназначен для разгона процессора и позволяет увеличивать напряжение на процессоре в более широких пределах).

Кроме того, есть и двухконтактный разъем для подключения термодатчика (сам датчик в комплект не входит).

Также, стоит отметить наличие четырех светодиодных индикаторов (они расположены рядом друг с другом), которые позволяют производить диагностику системы в ходе загрузки. Это индикаторы CPU, DRAM, VGA и Boot. Если система не грузится, то по индикаторам можно понять, в чем проблема.

Система питания

Как и большинство плат, модель Asus Strix Z270G Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

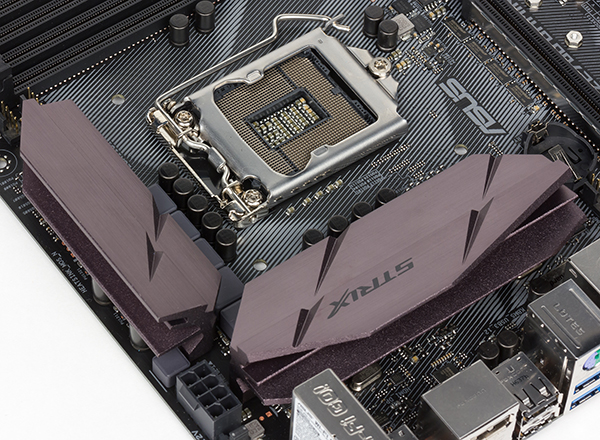

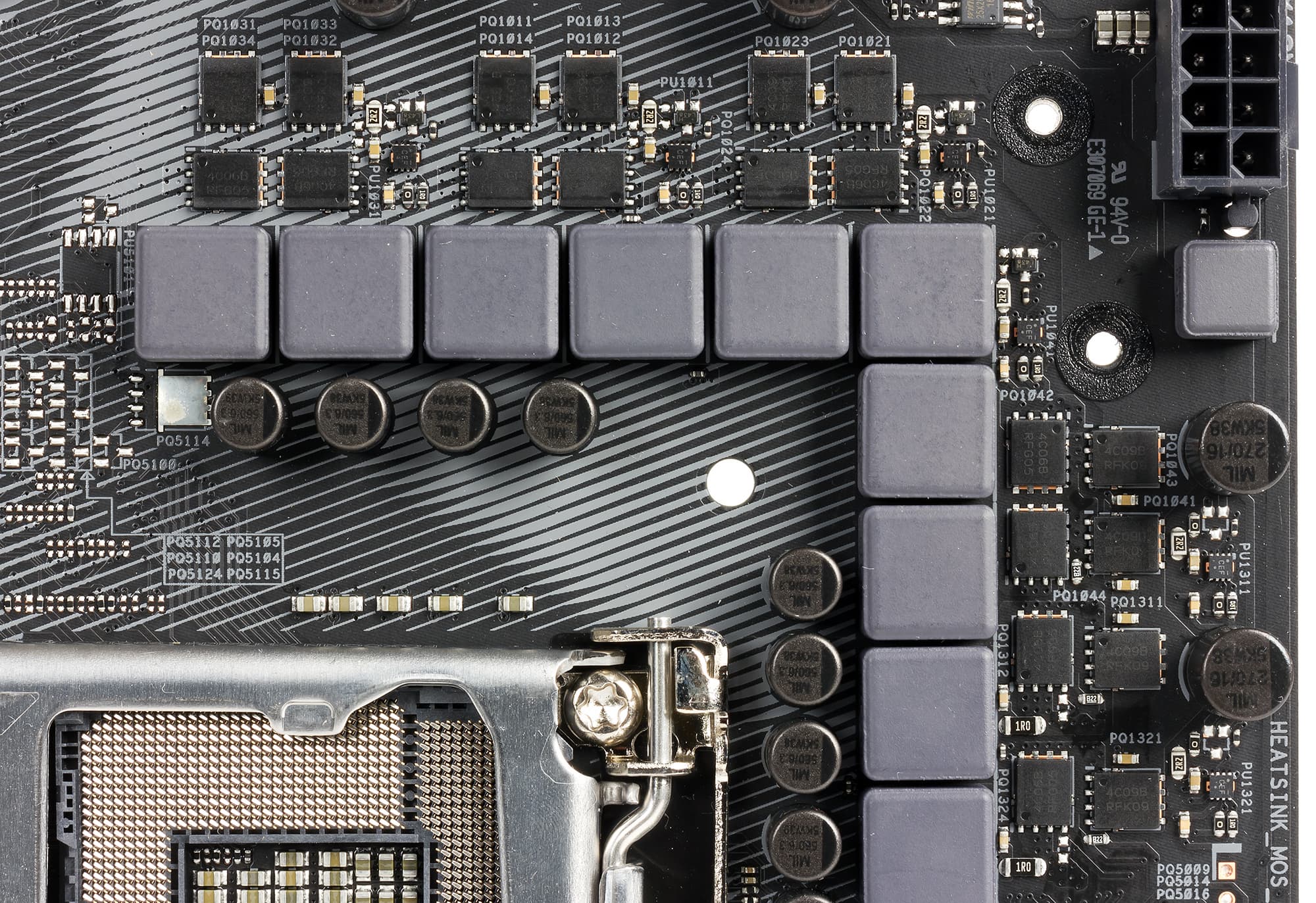

Регулятор напряжения питания процессора 10-канальный и построен на базе PWM-контроллера Digi+ VRM c маркировкой ASP1400. Сами каналы питания построены с использованием MOSFET-транзисторов NTMFS4C09B и NTMFS4C06B компании On Semiconductor.

Система охлаждения

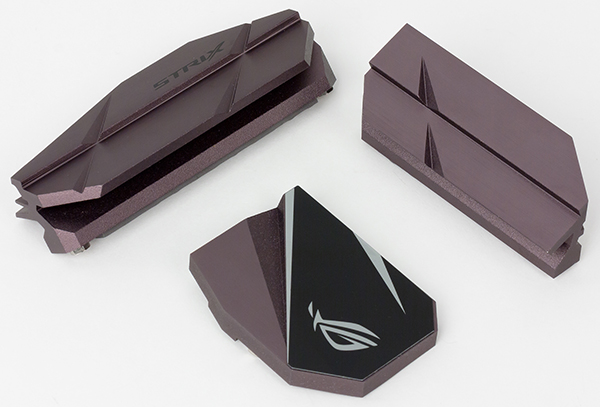

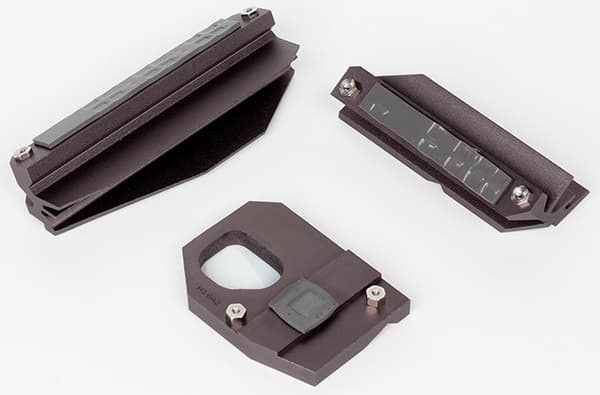

Система охлаждения платы Asus Strix Z270G Gaming состоит из трех отдельных радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора (MOSFET-транзисторов). Еще один радиатор предназначен для охлаждения чипсета.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU Fan, CPU Opt) для подключения вентиляторов кулера процессора, два четырехконтактных разъема для подключения дополнительных корпусных вентиляторов и один четырехконтактный разъем для подключения помпы водяного охлаждения. Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS.

Аудиоподсистема

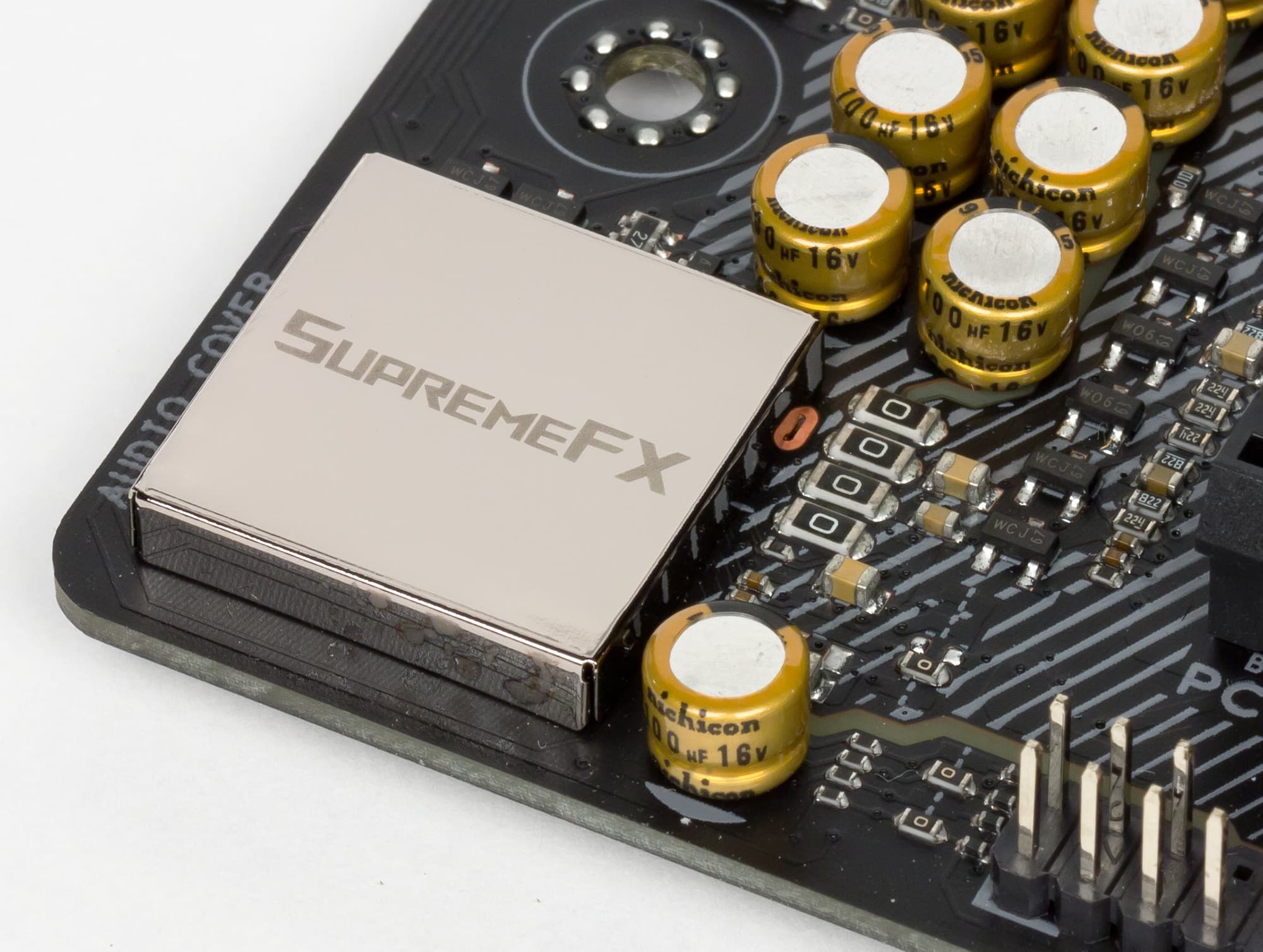

Аудиоподсистема платы Asus Strix Z270G Gaming имеет традиционное для плат Asus маркетинговое название SupremeFX. Как и на всех новых платах семейства Asus ROG, основана аудиоподсистема на новом HDA-аудиокодеке Realtek ALC1220.

который закрыт металлических кожухом. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Z270G Gaming получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−83,9
Хорошо
Динамический диапазон, дБ (А)
84,5
Хорошо
Гармонические искажения, %
0,0031
Очень хорошо
Гармонические искажения + шум, дБ (A)
−78,8
Посредственно
Интермодуляционные искажения + шум, %
0,012
Очень хорошо
Взаимопроникновение каналов, дБ
−82,4
Очень хорошо
Интермодуляции на 10 кГц, %
0,011
Очень хорошо
Общая оценка
Очень хорошо

UEFI BIOS

UEFI BIOS платы Asus Strix Z270G Gaming ничем не отличается от UEFI BIOS на других платах Asus серии ROG с чипсетом Intel Z270. К примеру, на плате Asus Strix Z270F Gaming все абсолютно то же самое и нет смысла повторяться.

Выводы

В игровой серии Asus ROG на чипсете Intel Z270 плата Asus Strix Z270G Gaming является одной из самых простых. Здесь все по минимуму, но в то же время есть все, что необходимо для создания производительного игрового ПК. Конечно, RGB-подсветка тут не такая продвинутая, как в топовых решениях, однако есть возможность подключения RGB-ленты, что позволяет создать подсветку на свой вкус, если в этом есть необходимость. Компактные размеры платы позволяют устанавливать ее в небольшие по объему корпуса, что также немаловажно. В целом можно сказать, что Asus Strix Z270G Gaming — это отличное решение для тех, кому нужен компромисс между стоимостью и функциональными возможностями.

На момент публикации этого обзора плата Asus Strix Z270G Gaming уже поступила в продажу, и ее стоимость, к сожалению, никак нельзя назвать низкой. Глядя на функциональность платы, мы ожидали, что это будет куда более дешевое решение. По всей видимости, нынешняя цена — это попытка «снять сливки» с выпуска компактной игровой платы, поскольку таких моделей (по позиционированию) вообще немного. Посмотрим, насколько рынок готов к заявленным ценам.


Плата предоставлена на тестирование производителем
