Материнская плата Asus Strix Z270F Gaming


Анонсированные в начале января процессоры Intel Core 7-го поколения, известные также под кодовым наименованием Kaby Lake, имеют разъем LGA 1151 и, в принципе, совместимы с платами на базе чипсетов Intel 100-й серии. Тем не менее, одновременно с новыми процессорами компания Intel представила и новую 200-ю серию чипсетов, а производители материнских плат, соответственно, обновили свои модельные ряды.

В этой статье мы рассмотрим одну из новинок рынка — материнскую плату Asus Strix Z270F Gaming на базе нового чипсета Intel Z270.

Комплектация и упаковка

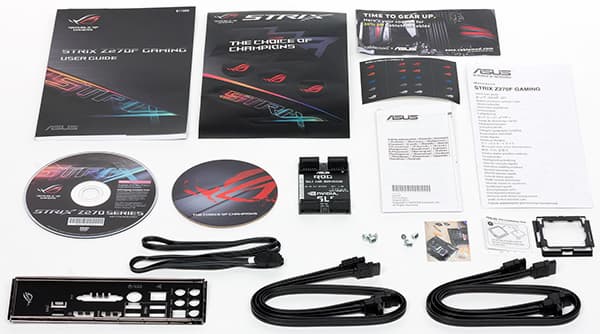

Плата Asus Strix Z270F Gaming поставляется в небольшой по размерам коробке черного цвета , на которой методом ламинации нанесено название платы и логотипы поддерживаемых технологий. Кроме самой платы в комплект поставки входит инструкция пользователя (только на английском языке), DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостик SLI на две видеокарты, заглушка задней панели платы, кабель RGB Header. Есть и специальная монтажная рамка для облегчения установки процессора в разъем. И самый нужный аксессуар, входящий в комплект, это подставка под пивную кружку (можно, конечно, ее использовать и под чай/кофе, но это уже называется использованием не по назначению).


Конфигурация и особенности платы

Сводная таблица характеристик платы Asus Strix Z270F Gaming приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core 7-го и 6-го поколения
Процессорный разъем
LGA1151
Чипсет
Intel Z270
Память
4 × DDR4 (до 64 ГБ)
Аудиоподсистема
SupremeFX S1220A
Сетевой контроллер
Intel I219-V
Слоты расширения
1 × PCI Express 3.0 x16
1 × PCI Express 3.0 x8 (в форм-факторе PCI Express 3.0 x16)
1 × PCI Express 3.0 x4 (в форм-факторе PCI Express 3.0 x16)
4 × PCI Express 3.0 x1
2 × M.2
SATA-разъемы
6 × SATA 6 Гбит/с
USB-порты
6 × USB 3.0
2 × USB 3.1 (Type-A и Type-C)
6 × USB 2.0
Разъемы на задней панели
1 × DVI
1 × HDMI
1 × DisplayPort
1 × USB 3.1 (Type-C)
1 × USB 3.1 (Type-A)
4 × USB 3.0
1 × RJ-45
1 × S/PDIF (оптический, выход)
1 × PS/2
5 аудиоразъемов типа миниджек
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В (EPS12V)
6 × SATA 6 Гбит/с
2 × M.2
6 разъемов для подключения 4-контактных вентиляторов
1 разъем для подключения портов USB 3.0
3 разъема для подключения портов USB 2.0
1 разъем для подключения COM-порта
2 разъема Aura RGB Strip
1 разъем для термодатчика
1 разъем Extension Fan
1 разъем ROG Extension
Форм-фактор
ATX (305×244 мм)
Средняя цена
T-1716489585
Розничные предложения L-1716489585-10

Форм-фактор

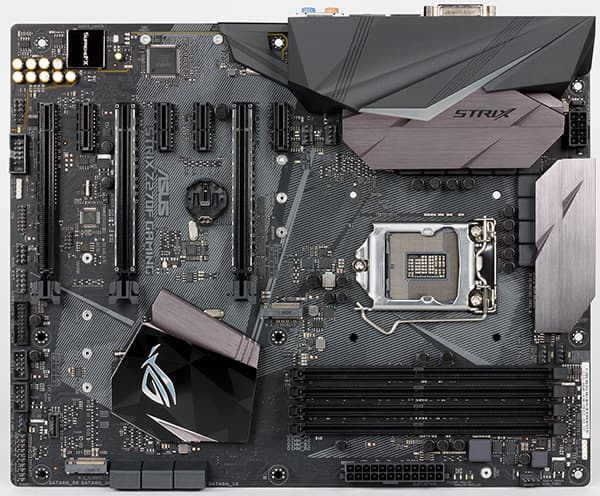

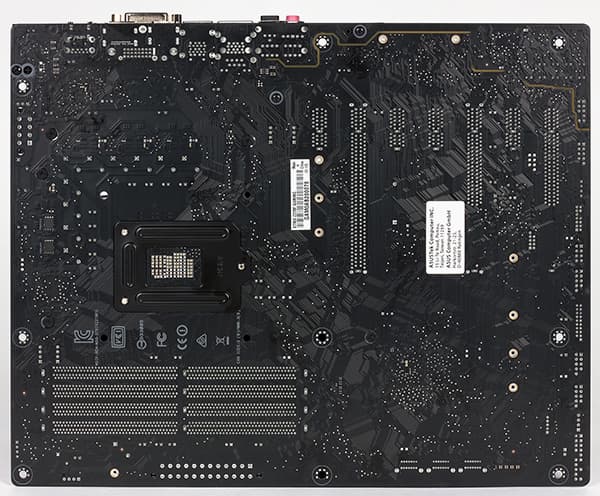

Плата Asus Strix Z270F Gaming выполнена в форм-факторе ATX (305×244 мм). Для монтажа платы предусмотрены девять стандартных отверстий.


Чипсет и процессорный разъем

Плата Asus Strix Z270F Gaming основана на новом чипсете Intel Z270 и поддерживает только процессоры Intel Core 7-го и 6-го поколений (кодовые наименования Kaby Lake и Skylake) с разъемом LGA1151.


Память

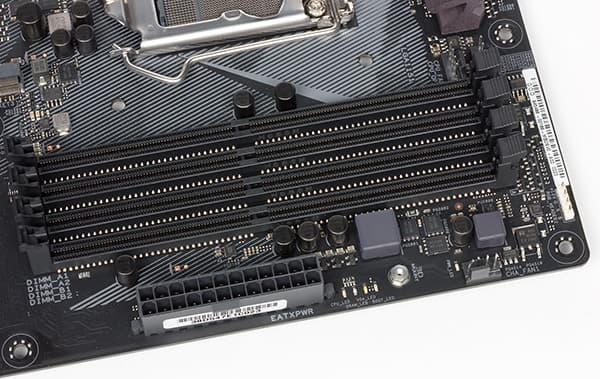

Для установки модулей памяти на плате Asus Strix Z270F Gaming предусмотрено четыре DIMM-слота. В руководстве пользователя отмечается, что плата поддерживает небуферизованную память DDR4 (non-EСС), а максимальный объем памяти составляет 64 ГБ (при использовании модулей емкостью по 16 ГБ).

Слоты расширения

Для установки видеокарт, плат расширения и накопителей на материнской плате Asus Strix Z270F Gaming имеется три слота с форм-фактором PCI Express x16, четыре слота PCI Express 3.0 x1 и два разъема M.2, один из которых позволяет устанавливать накопители типоразмера 2242/2260/2280/22110 и поддерживает устройства PCIe 3.0 x4 и SATA, а другой позволяет устанавливать накопители типоразмера 2242/2260/2280 и поддерживает только устройства PCIe 3.0 x4.

Два первых (от процессорного разъема) слота с форм-фактором PCI Express x16 реализованы с использованием 16 линий PCIe 3.0 процессора, которые, с применением мультиплексоров/демультиплексоров, группируются либо в один порт PCI Express 3.0 x16, либо в два порта PCI Express 3.0 x8. То есть если задействуется только один слот с форм-фактором PCI Express 3.0 x16 (ближайший к процессорному разъему), то он будет работать на скорости x16, а если одновременно оба слота, то они будут функционировать на скорости x8.

Еще один слот с форм-фактором PCI Express x16 реализован на базе четырех линий PCI Express 3.0 чипсета Intel Z270. Фактически, это слот PCI Express 3.0 x4, но в форм-факторе PCI Express x16.

Отметим, что плата поддерживает технологии Nvidia SLI и AMD CrossFireX и допускает установку двух видеокарт Nvidia и до трех видеокарт AMD.

Четыре слота PCI Express 3.0 x1 (с закрытыми концами) реализованы через чипсет Intel Z270.

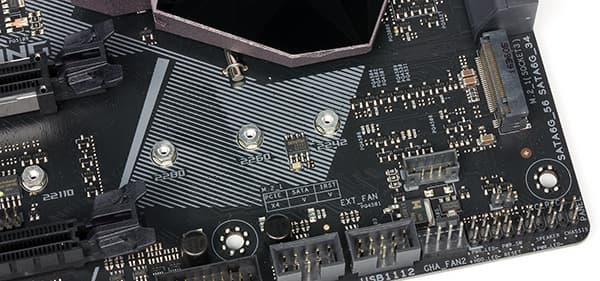

Один из разъемов M.2 (M.2_1) поддерживает устройства PCIe 3.0 x4 и SATA. Для его реализации используется четыре чипсетных порта PCI Express 3.0 и один порт SATA 6 Гбит/с.

Еще один разъем M.2 (M.2_2) поддерживает только устройства PCIe 3.0 x4.

Видеоразъемы

Поскольку процессоры Kaby Lake и Skylake имеют интегрированное графическое ядро, для подключения монитора на задней панели платы имеются видеовыходы DisplayPort 1.2 (максимальное разрешение 4096×2304@60 Гц), HDMI 1.4 (4096×2160@24 Гц/2560×1600@60 Гц) и DVI-D (1920×1200@60 Гц). К плате можно одновременно подключить три монитора.

SATA-порты

Для подключения накопителей или оптических приводов на плате предусмотрено шесть портов SATA 6 Гбит/с, которые реализованы на базе интегрированного в чипсет Intel Z270 контроллера. Эти порты поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10.

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено шесть портов USB 3.0, шесть портов USB 2.0 и два порта USB 3.1.

Шесть портов USB 3.0 и шесть портов USB 2.0 реализованы на базе чипсета Intel Z270. Четыре порта USB 3.0 вынесены на заднюю панель платы, а для подключения еще двух портов USB 3.0 и шести портов USB 2.0 на плате предусмотрено один разъем USB 3.0 и три разъема USB 2.0.

Для реализации двух портов USB 3.1 на плате используется двухпортовый контроллер ASMedia ASM1142. Этот контроллер подключен к чипсету двумя линиями PCIe 3.0.

Оба порта USB 3.1 выведены на заднюю панель платы. Один порт имеет обычный разъем Type-A, а другой порт имеет симметричный разъем Type-C.

Сетевой интерфейс

Для подключения к сети на плате Asus Strix Z270F Gaming имеется гигабитный сетевой интерфейс на базе PHY-контроллера (контроллер физического уровня) Intel i219-V (используется контроллер MAC-уровня, интегрированный в чипсет). Этот контроллер задействует для подключения чипсетный порт PCIe.

Как это работает

Напомним, что чипсет Intel Z270 имеет 30 высокоскоростных портов ввода/вывода (HSIO), в качестве которых могут выступать порты PCIe 3.0, USB 3.0 и SATA 6 Гбит/с. Часть высокоскоростных портов ввода/вывода строго закреплена за портами USB 3.0, еще часть портов может выступать только в качестве портов PCIe 3.0, но есть и порты двойного назначения, которые можно конфигурировать либо как порты PCIe 3.0, либо как порты SATA 6 Гбит/с, а есть и порты, которые конфигурируются либо как порты PCIe 3.0, либо как порты USB 3.0. С учетом портов двойного назначения, под порты USB 3.0 отводится 10 чипсетных высокоскоростных портов ввода/вывода, под порты SATA 6 Гбит/с — 6 портов, и под порты PCIe 3.0 — 24 порта (в чипсете Intel Z170 под порты PCIe 3.0 отводилось 20 чипсетных портов HSIO, а всего в чипсете было 26 портов HSIO).

А теперь посмотрим, как все это реализовано в варианте платы Asus Strix Z270F Gaming.

Собственно, здесь очень просто и разделяется лишь порты SATA 6 Гбит/с. Первый порт SATA 6 Гбит/с (SATA #1) разделяется с разъемом M.2_1, то есть если разъем M.2_1 используется в режиме SATA, то первый порт SATA 6 Гбит/с будет недоступен. Но если задействуется первый порт SATA 6 Гбит/с, то разъем M.2 может использоваться в режиме PCIe 3.0 x4.

Разъем M.2_2 разделяется с двумя портами SATA 6 Гбит/с (SATA #5, #6), но несколько иначе, нежели разъем M.2_1. Если разъем M.2_2 используется в режиме PCIe 3.0 x4, то порты SATA #5, #6 будут недоступны (два чипсетных порта HSIO конфигурируются как порты PCIe 3.0). Если же используются порты SATA #5, #6 (два чипсетных порта HSIO конфигурируются как порты SATA), то разъем M.2_2 будет доступен только в режиме PCIe 3.0 x2. Режим работы разъемов M.2 настраивается в UEFI BIOS.

Если посчитать общее количество реализованных чипсетных портов HSIO, то их окажется 29: 6 портов USB 3.0, 4 порта SATA 6 Гбит/с и 17 портов PCIe 3.0. Еще два порта HSIO могут быть либо портами SATA, либо портами PCIe 3.0.

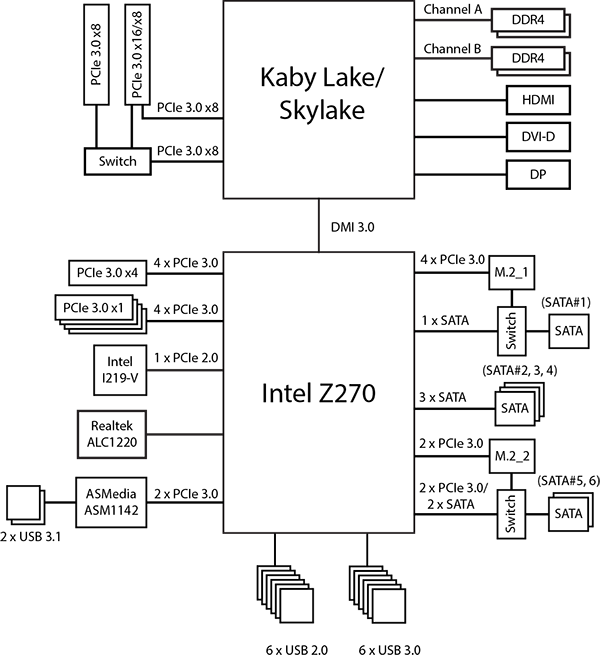

Блок-схема платы Asus Strix Z270F Gaming показана на рисунке.

Дополнительные особенности

Количество различных дополнительных особенностей на плате Asus Strix Z270F Gaming сведено к минимуму. На этой плате нет кнопок включения и перезагрузки, нет индикатора POST-кодов.

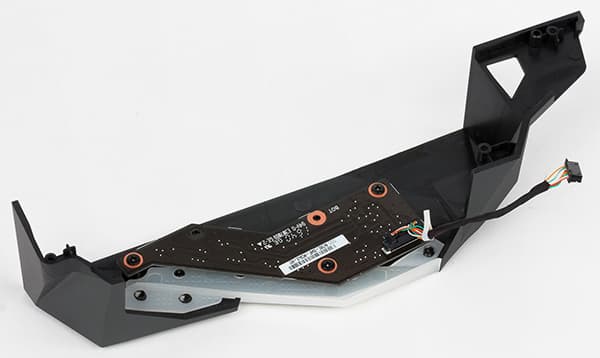

Тем не менее, кое-что из новомодных фишек на плате все же присутствует. В пластиковый кожух, который закрывает разъемы на задней панели платы, встроена RGB-подсветка. При подключении платы к питанию эта подсветка начинает светиться, причем цвет подсветки волнообразно меняется. Более того, с использованием специальной утилиты Asus AURA можно настраивать данную подсветку.


В одном из углов платы имеется специальное место (3D Mount), которое предназначено для крепления декоративных элементов, напечатанных на 3D-принтере. На сайте компании Asus можно даже скачать вариант чертежа такого элемента с логотипом компании Asus.

Еще одна новомодная особенность заключается в том, что два слота с форм-фактором PCI Express x16 имеют металлический кожух.

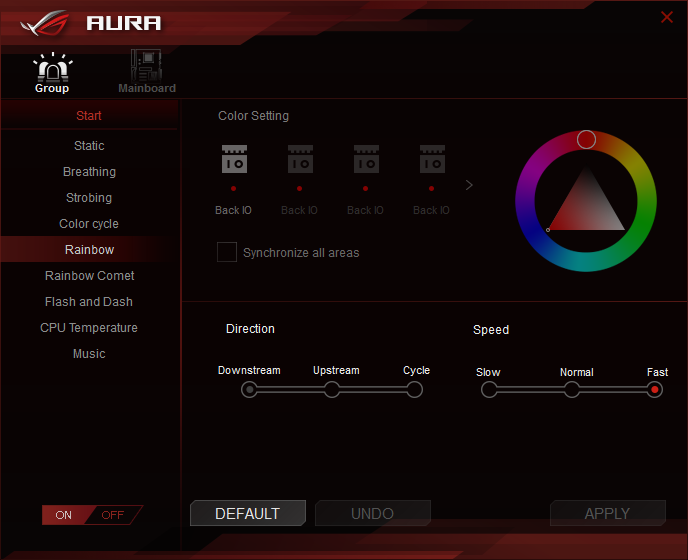

Есть тут и два специальных разъема Aura RGB Strip, которые предназначены для подключения светодиодной ленты (в комплект платы она не входит), а вот кабель-переходник длиной 77 см для подключения самой ленты в комплекте только один. Впрочем, такой кабель не является обязательным аксессуаром, можно обойтись без него, да и вряд ли у кого-нибудь возникнет необходимость подключить две RGB-ленты к плате. Просто сами разъемы для подключения ленты на плате находятся в разных местах, что очень удобно.

Есть на плате и такие перемычки, как Clear CMOS (для сброса настроек BIOS) и CPU Over Voltage (для разгона процессора, позволяет увеличивать напряжение на процессоре в более широких пределах).

Кроме того, есть двухконтактный разъем для подключения термодатчика (сам датчик в комплект не входит).

Имеется (правда, непонятно для чего) и разъем для подключения раритетного COM-порта.

Также стоит отметить наличие специального разъема ROG Extension, который предназначен для подключения различных ROG-аксессуаров, которые приобретаются отдельно.

Кроме того, имеется специальный разъем Fan Extension, предназначенный для подключения специальной платы (в комплект не входит), к которой можно подключить несколько дополнительных вентиляторов и термодатчиков.

Система питания

Как и большинство современных плат, модель Asus Strix Z270F Gaming имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

Регулятор напряжения питания процессора 10-канальный и построен на базе PWM-контроллера Digi+ VRM c маркировкой ASP1400. Сами каналы питания построены с использованием MOSFET-транзисторов NTMFS4C09B и NTMFS4C06B компании On Semiconductor.

Система охлаждения

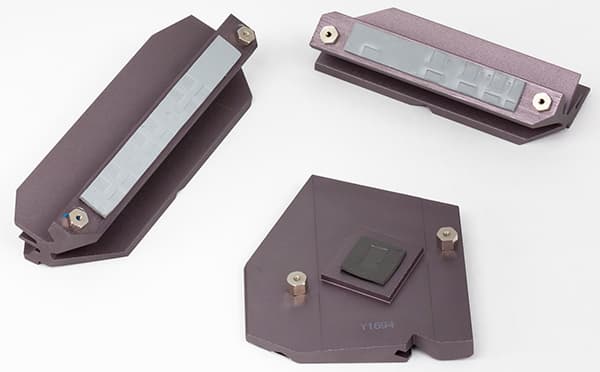

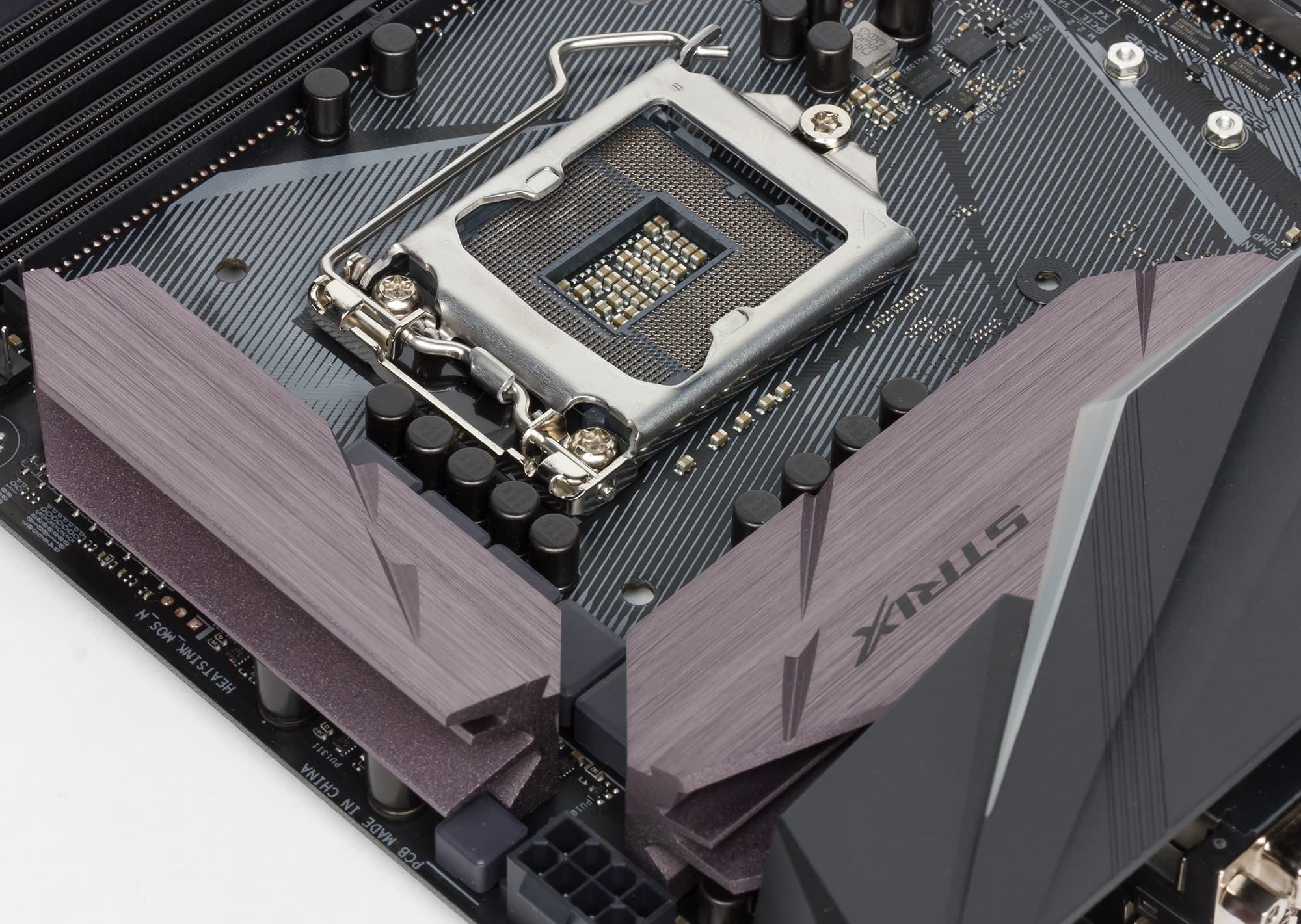

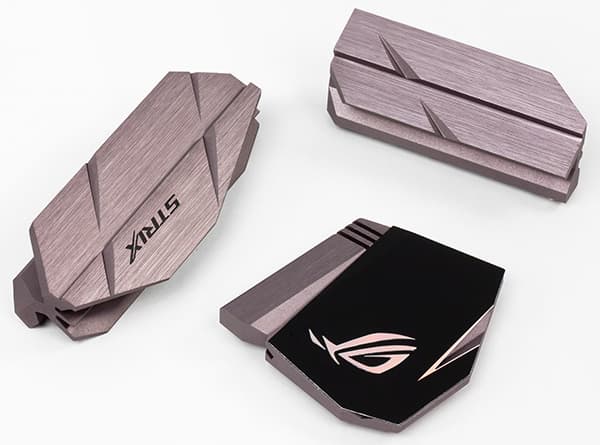

Система охлаждения платы Asus Strix Z270F Gaming состоит из трех радиаторов. Два радиатора расположены по двум смежным сторонам процессорного разъема и предназначены для отвода тепла от элементов регулятора напряжения питания процессора (MOSFET-транзисторов). Еще один радиатор предназначен для охлаждения чипсета.


Помимо этого, для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных разъема (CPU Fan, CPU Opt) для подключения вентиляторов кулера процессора, три четырехконтактных разъема для подключения дополнительных корпусных вентиляторов и один четырехконтактный разъем для подключения помпы водяного охлаждения. Один из трех четырехконтактных разъемов для подключения дополнительных корпусных вентиляторов называется High Amp Fan и поддерживает вентиляторы с током до 3 А.

Режим работы каждого подключенного к плате вентилятора можно настраивать в UEFI BIOS. Кроме того, плата поддерживает установку карты Asus Fan Extension (для этого предусмотрен специальный разъем) для подключения дополнительных вентиляторов и термодатчиков, а в UEFI BIOS платы предусмотрена возможность настройки скоростного режима этих дополнительных вентиляторов. Сама плата Asus Fan Extension в комплект не входит.

Аудиоподсистема

Аудиоподсистема платы Asus Strix Z270F Gaming имеет традиционное для плат Asus маркетинговое название SupremeFX. В данном случае она основана на новом HDA-аудиокодеке Realtek ALC1220, о котором пока еще нет информации на сайте Realtek.

Чип закрыт металлическим кожухом. Все элементы аудиотракта изолированы на уровне слоев PCB от прочих компонентов платы и выделены в отдельную зону.

На задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате Asus Z270F Gaming получил оценку «Очень хорошо». Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,08
Отлично
Уровень шума, дБ (А)
−88,8
Хорошо
Динамический диапазон, дБ (А)
87,8
Хорошо
Гармонические искажения, %
0,0030
Отлично
Гармонические искажения + шум, дБ (A)
−81,4
Хорошо
Интермодуляционные искажения + шум, %
0,0093
Очень хорошо
Взаимопроникновение каналов, дБ
−86,4
Отлично
Интермодуляции на 10 кГц, %
0,075
Отлично
Общая оценка
Очень хорошо

UEFI BIOS

Несмотря на то, что плата Asus Strix Z270F Gaming основана на новом чипсете, интерфейс ее UEFI BIOS ничем не отличается от такового на платах Asus с чипсетом Intel Z170. Удивляться тут нечему: ведь кроме увеличения числа HSIO-портов в чипсете Intel Z270 нет ничего такого, чего не было бы в чипсете Intel Z170. А в плане возможностей по разгону они абсолютно одинаковые.

Впрочем, один раз все же опишем возможности по настройке UEFI BIOS на плате Asus с чипсетом Intel Z270.

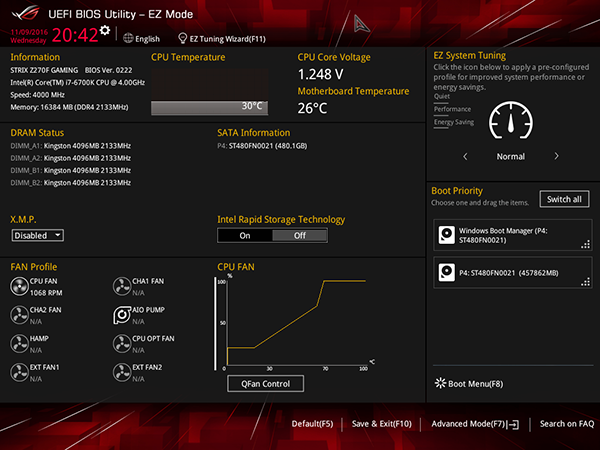

Начнем с того, что, как и на всех платах Asus, на Strix Z270F Gaming имеется возможность очень просто обновить версию UEFI BIOS, используя для этого традиционную утилиту Asus EZ Flash 3, встроенную в BIOS, которая позволяет обновлять UEFI BIOS не только с флэш-накопителя, но и через интернет.

Традиционно UEFI BIOS на платах Asus имеет два режима отображения: простой (EZ Mode) и расширенный (Advanced Mode).

Режим EZ Mode предназначен для базовой конфигурации платы и контроля основных параметров, а тонкая настройка платы и разгон системы доступны только в режиме Advanced Mode.

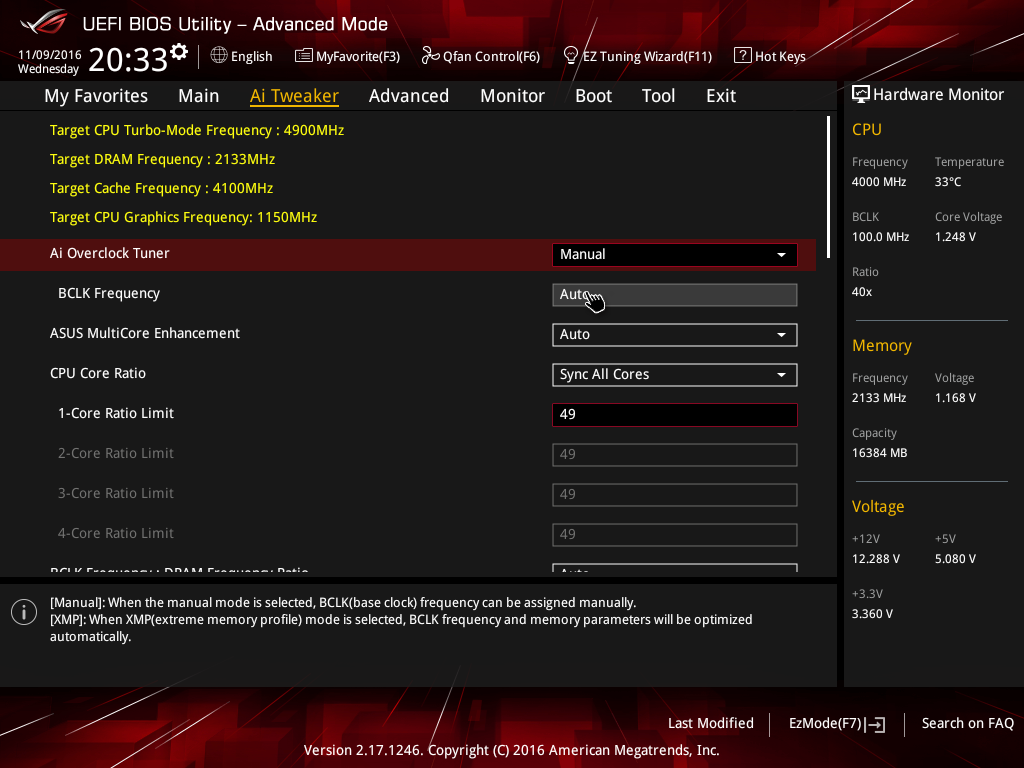

Для разгона процессора и памяти предназначена традиционная вкладка AI Tweaker, на которой предусмотрены все возможные опции для разгона.

И точно также, как и на других платах Asus, разгон разблокированного процессора (K-серии) возможен только в случае, когда активирован режим Turbo Mode (он активирован по умолчанию). Активирование данного режима производится на вкладке Advanced в меню CPU Power Configuration\CPU Power Management Configuration.

Если же заблокировать режим Turbo Mode, то, несмотря на возможность изменения коэффициента умножения процессора, тот будет работать на номинальной частоте.

Кроме того, для разгона процессора на плате Asus Strix Z270F Gaming (как, кстати, и на других платах Asus) на вкладке Ai Tweaker для параметра Ai Overclock Tuner нужно установить значение Manual или XMP.

В этом случае имеется возможность менять частоту тактового генератора BCLK и коэффициент умножения ядер процессора. Можно задавать коэффициент умножения для каждого случая числа загруженных ядер процессора, а можно задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

Частоту BCLK можно менять с шагом в 0,1 МГц в диапазоне от 50 до 650 МГц.

Кроме коэффициента умножения ядер процессора (CPU Core Ratio) и частоты BCLK (BCLK Frequency), в настройках AI Tweaker можно задавать коэффициент BCLK Frequency : DRAM Frequency (100:100, 100:133) и настроить работу модулей памяти.

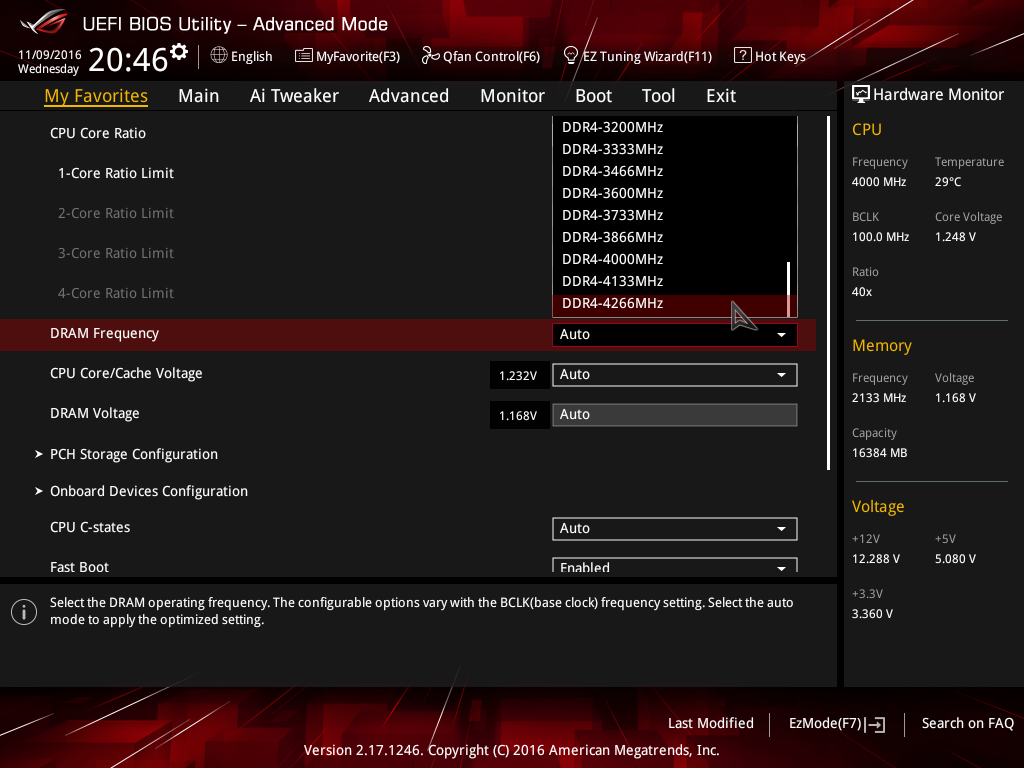

При частоте BCLK 100 МГц максимальная частота модулей памяти DDR4 может составлять 4266 МГц.

Естественно, предусмотрена возможность настройки таймингов памяти.

Кроме того, можно настроить напряжение питания процессора, памяти и т. д., а также настроить режим работы регулятора напряжения питания.

Одним словом, тут все как обычно.

Выводы

Давайте подведем итог. Новый чипсет Intel Z270, по большому счету, ничем не отличается от аналогичного решения прошлого поколения (Z170). Добавили немного портов PCIe 3.0 (было 20, стало 24) и, соответственно, высокоскоростных портов HSIO (было 26, стало 30). Как это может отразиться на самих платах? Это немного упростит их в том смысле, что меньше придется придумывать хитроумных схем разделения, чтобы обеспечить работу всех разъемов, слотов и контроллеров в условиях нехватки линий/портов PCIe 3.0. То есть функциональность плат увеличится в том смысле, что больше дополнительных устройств на плате смогут работать одновременно. А вот ждать увеличения числа разъемов и портов не приходится: их на платах и так уже слишком много.

И плата Asus Strix Z270F Gaming представляет собой отличную иллюстрацию всего сказанного. Использование дополнительных чипсетных линий PCIe 3.0 позволило не разделять разъемы M.2 со слотом PCIe 3.0 x4 и слотами PCIe 3.0 x1, при этом по количеству самих слотов, разъемов и портов она ничем не отличается от плат Asus предыдущего поколения на чипсете Intel Z170.

На момент публикации этого обзора плата Asus Strix Z270F Gaming еще не поступила в продажу, так что про ее стоимость мы ничего сказать не можем.


Плата предоставлена на тестирование производителем
