ASUS M3N-H/HDMI — системная плата на базе чипсета GeForce 8300


  • Чипсет GeForce 8300 (единый мост GeForce 8300)

Как мы установили в тестировании чипсетов с интегрированной графикой, GeForce 8300, хоть и имеет более высокую частоту шейдерного домена, чем GeForce 8200, но не достигает производительности AMD 780G. Однако едва ли его можно назвать столь неудачным, чтобы быть вовсе проигнорированным производителями плат. Как минимум, компании-партнеры NVIDIA, сейчас активно ищущие пути для расширения ассортимента, должны были представить свои платы (как водится, копии референсного дизайна), и даже до российского рынка такие платы дошли в виде продукции под маркой Zotac.

Нетрудно догадаться, что еще одной компанией, выпустившей плату на GeForce 8300, стала ASUS, вероятно, не только из экономических, но и своего рода политических соображений, придерживающаяся правила «не пропустить ни одного чипсета». На первый взгляд, плата весьма интересна, располагает полноразмерным ATX-дизайном, поддерживает процессоры с TDP до 125 Вт, наконец, собственно графическое ядро — самое прогрессивное среди выпускаемых NVIDIA. Все это вполне может привлечь тех, кто выбирает плату для «серьезного» ПК, планируя ограничиться интегрированным видео, но в остальном построить производительную конфигурацию и, например, установить мощный четырехъядерный процессор. Но это привлекательно и тем, кто видит в интегрированном видеоядре лишь временное решение, и собирается поставить видеокарту. Давайте посмотрим, насколько ко всему этому располагает данная плата, уже исходя не из теоретических соображений, а глядя на практическое воплощение.

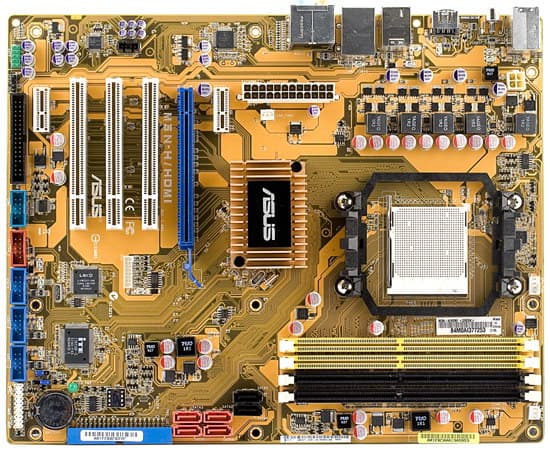

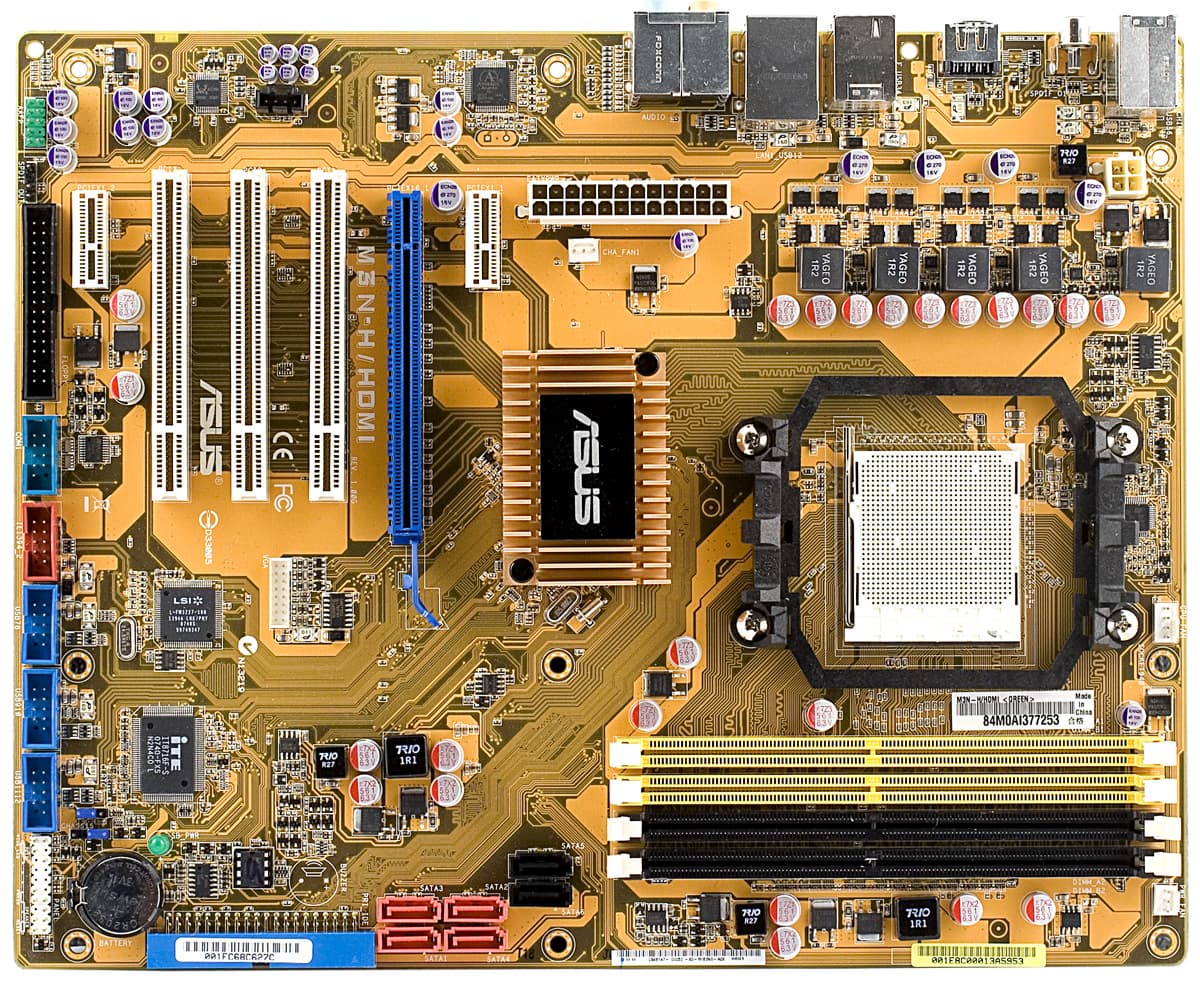

К сожалению, в дизайне обнаруживается немало весьма странных промахов, которые разработчикам ASUS явно не свойственны, создается впечатление, что эту плату поручили конструировать недавно поступившему на работу сотруднику, либо студенту на стажировке. Судите сами: полноразмерный формат и одночиповый чипсет, что может быть проще для расположения всех элементов идеальным образом? Однако два SATA-порта будут гарантированно перекрыты длинной видеокартой, которые среди продукции NVIDIA, например, уже преобладают. Расположенный в центре платы разъем питания тоже не способствует высокой оценке этой платы в глазах владельцев крупных процессорных кулеров, да и в любом случае, неоптимально, чтобы самый толстый жгут питания тянулся над платой. На плате есть три разъема для кулеров, но все расположены в верхней половине платы, тогда как более оптимально располагать эти разъемы равномерно. В частности, вентиляторы на корпусе зачастую удобнее всего подключать к разъему. расположенному внизу. О помещенном в самый низ разъеме для флоппи-дисковода мы уже не говорим, хотя для столь просторной платы поместить этот разъем за слотами для памяти вполне реально.

Наконец, самая большая, на наш взгляд, странность, которая в отличие от остальных претензий, наверняка повлияет на привлекательность платы в глазах потенциальных покупателей. Среди видеоразъемов на задней панели наличествует лишь HDMI, а для вывода VGA надо подключить дополнительный шлейф с планкой к разъему за слотами PCI. Это определенно не способствует сохранению качества аналогового сигнала, кроме того, сама планка займет место на задней панели и сократит число доступных PCI-слотов.

Мы не столкнулись со сложностями с выводом звука по HDMI (тестируя воспроизведение стерео-PCM с максимальным битрейтом 192 кГц/24 бит) и выводом изображения на монитор с «промежуточным» разрешением 1360x768 (разумеется, и Full HD разрешения поддерживаются, но поскольку у некоторых пользователей HD-Ready устройств возникали сложности с ранними версиями драйверов, тестовый интерес представляют именно такие разрешения). Радиатор на чипсете напоминает установленный на плате M3A-H/HDMI, но в том случае он охлаждает лишь северный мост чипсета AMD 780G, который сам по себе имеет меньшее тепловыделение. С другой стороны, упомянутая плата поддерживает разгон графического ядра, тогда как платы на GeForce 8200/8300 подобной функциональностью не располагают, а в штатном режиме для GeForce 8300 такого радиатора хватает с лихвой.

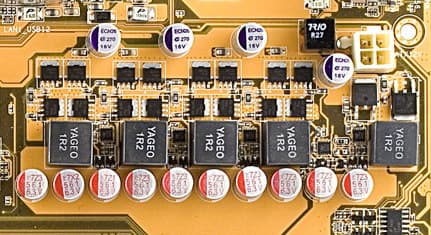

Стабилизатор напряжения питания для процессора импульсный 5-фазный (схема 4+1), в фазах, ответственных за питание ядра, установлено по 4 полевых транзистора на канал, а фаза, отвечающая за питание контроллера памяти, имеет два транзистора, установлены 10 конденсаторов по 560 мкФ и 4 конденсатора по 270 мкФ. Все без исключения конденсаторы на плате фирменные, твердотельные, катушки также все залиты в корпуса. Конструкция вызывает одобрение.

Разведенных, но нераспаянных элементов на плате нет, размер платы — стандартный ATX (305×244 мм), крепление к корпусу 9 винтами с надежным креплением всех углов.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • напряжение процессора, +3,3, +5 и +12 В;
  • частота вращения 3 вентиляторов;
  • температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Q-Fan Function — автоматическое управление частотой вращения процессорного вентилятора и вентилятора, подключенного к разъему Chassis Fan, в зависимости от температуры процессора и системной. Можно выбрать лишь режим (Optimal, Silent и Performance). Performance поддерживает обороты близкие к максимальным уже при 40 градусах на процессоре и 30 для платы, в Optimal при таких значениях обороты снижаются примерно вдвое, а в режиме Silent — еще сильнее. Регулировка поддерживается как для трех, так и 4-контактных вентиляторов. Надо сказать, что обновленный алгоритм положительно отличается от ранее встречавшегося нам у большинства плат ASUS, когда лишь режим Silent приводил к существенному снижению оборотов. Не исключено, что это улучшение распространяется и на другие платы с аналогичным принципом регулировки (а это практически все современные платы ASUS) при обновлении на текущие версии BIOS.

Порты, коннекторы и разъемы на поверхности платы

  • процессорный сокет (Socket AM2, совместим со спецификацией Socket AM2+, заявлена поддержка всех процессоров Phenom X3/X4, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+, с TDP до 125 Вт включительно, на сайте доступен список протестированных на совместимость;
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800/1066, двухканальный режим работы, список протестированных на совместимость доступен на сайте);
  • 1 слот PCIEx16 2.0;
  • 2 слота PCIEx1 2.0;
  • 3 слота PCI;
  • разъемы питания: стандартный ATX 2.2 (24 контакта) и 4-контактный ATX12V для питания процессора;
  • разъем FDD;
  • разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетные»;
  • 6 разъемов SATA-II (Serial ATA II) на 6 устройств SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1, 0+1 и 5;
  • 3 разъема для подключения планок на 6 дополнительных портов USB;
  • разъем для подключения датчика Chassis Intrusion;
  • разъем для подключения планки с COM-портом;
  • разъем для подключения выхода S/PDIF-Out;
  • разъем для подключения планки с FireWire-портом;

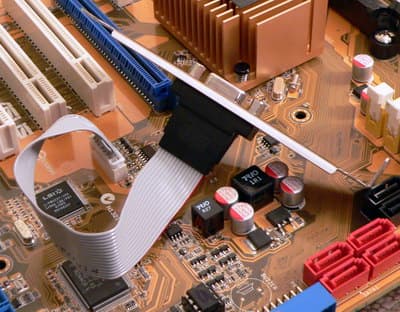

  • разъем для подключения планки с VGA-портом;
  • разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • 3 разъема для подключения вентиляторов с возможностью контроля количества оборотов, в том числе, для процессорного вентилятора — 4-контактный с возможностью точного управления частотой вращения и совместимостью с 3-контактными вентиляторами.

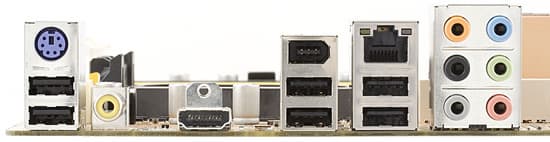

Задняя панель платы (слева направо, по блокам)

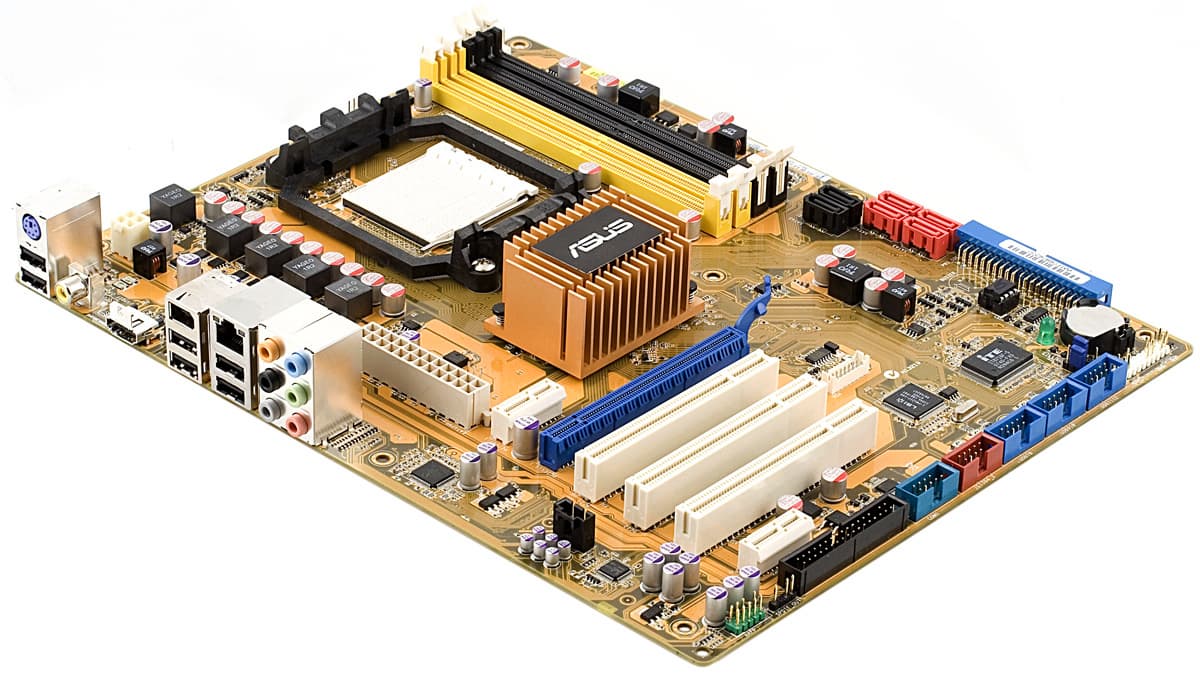

по ссылке — вид платы в 3/4 со стороны задней панели
  • разъем PS/2 для клавиатуры и мыши, 2 порта USB;
  • коаксиальный S/PDIF-Out;
  • HDMI;
  • 2 порта USB и 1 FireWire (IEEE 1394a);
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • упаковка: компактная коробка, оригинальная для данной модели;
  • документация: руководство пользователя на английском языке;
  • 3 SATA-шлейфа и переходники питания на 3 устройства;
  • 1 шлейф ATA66, 1 шлейф для подключения FDD;
  • планка с VGA-портом;
  • набор Q-Сonnectors для удобного подключения и отключения проводов от передней панели корпуса;
  • заглушка на заднюю панель платы для вывода соответствующих разъемов, причем фирменная, контактирующая с платой (в целях заземления), не через торчащий контакт (который норовит при установке платы в корпус залезть куда-нибудь в сетевой порт, а через прокладку из фольги с мягким пружинящим основанием;
  • переходник HDMI-DVI;
  • компакт-диск с драйверами и фирменными утилитами ASUS.

Набор фирменных утилит включает: ASUS Update (перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя), PC Probe II (для мониторинга системных параметров), AI Suite для управления режимами Smart Q-Fan и разгона, Express Gate Lite — оболочка и пакет программ для доступа в интернет и просмотра графических файлов без загрузки ОС.

Интегрированные контроллеры

  • звуковой, на базе HDA-кодека Realtek ALC1200, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, CD-In и 2 разъемами S/PDIF-Out;
  • сетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с, на основе чипсетного MAC-адаптера и PHY-контроллера Atheros Attansic F1 с интерфейсом PCI Express и поддержкой технологии AI NET 2 (мониторингом наличия соединения из BIOS и определение расстояния до места повреждения кабеля);
  • FireWire, на базе контроллера LSI FW322, с поддержкой 2 портов IEEE 1394a.

Качество интегрированного звукового решения (драйвер Realtek 1.96) мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,02, -0,03 Отлично
Уровень шума, дБ (А): -87,1 Хорошо
Динамический диапазон, дБ (А): 87,1 Хорошо
Гармонические искажения, %: 0,0052 Очень хорошо
Гармонические искажения + шум, %: -80,1 Хорошо
Интермодуляционные искажения + шум, %: 0,013 Очень хорошо
Взаимопроникновение каналов, дБ: -86,2 Отлично
Интермодуляции на 10 кГц, %: 0,013 Очень хорошо

Общая оценка: Очень хорошо (подробнее). Пожалуй, лучший на сегодняшний день, кодек, хотя объективные результаты, полученные в случае с этой платой, несколько ниже по сравнению с M3A-H/HDMI.

Важным дополнением является замечание относительно версии драйвера: поставляемая на компакт-диске, а также скачанные с сайта Realtek версии 1.86 и более ранние, работают некорректно. Может отсутствовать звук в одном из каналов, либо наблюдаться искажения, прослеживаемые в тестах интермодуляции. Поэтому настоятельно рекомендуем скачать последнюю доступную версию с сайта Realtek.

Фирменные технологии и особенности

  • AI Net 2 — получение информации о состоянии кабеля, подключенного к сетевому контроллеру, через раздел LAN Cable Status в BIOS;
  • EZ Flash 2 — возможность перепрошивки BIOS с помощью встроенной в него утилиты (поддерживается чтение образа с дискеты, флэш-накопителя и компакт-диска через меню BIOS Setup);
  • Express Gate Lite — фирменная оболочка с программами (браузер, IM-чат, skype и фотоальбом), доступная без загрузки основной ОС.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на Award BIOS 6.00PG Возможность управления специфическими функциями платформы+

K8 Cool’n’Quiet
CPU Tweak
Secure Virtual Machine
AMD Live!

Настройки таймингов памяти -
Выбор частоты работы памяти+ Auto, 400, 533, 667, 800, 1066 (реально задается множитель относительно частоты FSB)
Настройка частоты шины HT Auto, 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц
Возможность задания частоты для периферийных шин + PCI-E = 100–200 МГц с шагом 1 МГц
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 200–600 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+ от ×5, с ×0,5-шагом
Изменение частоты графического ядра в чипсете -
Изменение напряжения ядра процессора+ 0,8000–1,6750 В с шагом 0,0125 В
Изменение напряжения памяти+ Auto, 1,978–2,490 В с шагом 0,102 В
Изменение напряжения чипсета+ Auto, 1,213–1,409 В с шагом 0,100 В
Изменение напряжения HT-шины+ Auto, 1,309–1,525 В с шагом 0,100 В

Использовалась версия BIOS 0707 от 01/07/2008, как последняя релизная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Достаточный выбор настроек для разгона, важно лишь чтобы графическое ядро в чипсете не оказалось привязанным к шинной частоте, иначе реальный потенциал будет крайне ограничен.

Разгон

Для оценки возможностей платы и ее BIOS мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, в том числе и повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае, исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 3000 300 1,54 1400 (x5)

Очень радует, что проблема многих плат на GeForce 8200 — ограничение разгона до минимума в данном случае решена, настораживает лишь появляющийся при таком разгоне отчетливый писк преобразователя питания. Но поскольку нагрев элементов при этом сохраняется вполне умеренный, самой плате такой режим едва ли повредит, соответственно, лишь некоторые владельцы особо малошумных конфигураций могут быть обеспокоены (но такие пользователи крайне редко прибегают к разгону).

Производительность

Конфигурация тестовых стендов:

  • процессор: AMD Athlon 64 X2 4000+;
  • память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15);
  • внешнее видео: Power Color Radeon HD3870, 512 МБ GDDR4;
  • жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин);
  • БП: Chieftec CFT-560-A12C;
  • ОС: Windows XP SP2.

Для сравнения мы решили взять M3A-H/HDMI на чипсете AMD 780G.

Тест интегрированная графика внешняя графика
ASUS M3A-H/HDMI ASUS M3N-H/HDMI ASUS M3A-H/HDMI ASUS M3N-H/HDMI
Архивирование в WinRAR, мин:сек 2:41 2:39 2:41 2:39
Кодирование MPEG4 (DivX), мин:сек 4:36 4:36 4:36 4:35
Unreal Tournament 2004 (Low@640×480), fps 55,3 53.9 58,1 57.8
Unreal Tournament 2004 (High@1024×768), fps 37,8 37.7 54,9 54.8
Doom3 (Low@640×480), fps 59,3 59.9 138,4 136.4
Doom3 (High@1024×768), fps 29,4 28.4 135,1 136.6

Чипсет GeForce 8300 почти догоняет по производительности AMD 780G, если последний, как в данном случае, расположен на плате без видеобуфера и работает на штатных частотах.

Итог

Весьма неплохой вариант для случая, когда пользователь выбирает плату с целью установить внешнюю видеокарту. Поскольку именно тогда отмеченные дизайнерские упущения не будут так заметны, а остальная функциональность (например, наличие, FireWire) дополнит приятное впечатление. С другой стороны, плат с FireWire все же немало, а с чипсетом GeForce 8300 наоборот — совсем мало, и многие потенциальные покупатели плат именно на GeForce 8300, наверняка хотели бы воспользоваться интегрированным в этот чипсет графическим ядром в полной мере. В противном случае, куда логичнее выбрать либо плату на GeForce 8200 (если производительность интегрированного видеоядра не важна), что наверняка обойдется дешевле, да и выбор плат шире. Либо на AMD 780G или 790GX, если наоборот, хочется получить наиболее прогрессивное на сегодня видеоядро (с возможностью разгона и изначально более высокой производительностью в 3D и особенно на HD-видеодекодировании). А весьма странная комплектация этой платы видеовыходами отнюдь не помогает представить товар лицом.

Средняя текущая цена (в скобках: количество предложений, на котором можно щелкнуть для перехода к списку доступных в московской рознице): Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
Видеокарта ATI Radeon HD 3870 предоставлена на тестирование компанией PowerColor
