ASUS M3A32-MVP Deluxe/WiFi-AP — системная плата на базе чипсета AMD 790FX (Socket AM2+)


  • Чипсет AMD 790FX (северный мост AMD 790FX и южный SB600)

Мы уже тестировали платы на чипсете AMD 790FX от Gigabyte и MSI, в обоих случаях отмечали роскошно-избыточную комплектацию периферийными интерфейсами, диковинные хитросплетения тепловых трубок в системе охлаждения чипсета, но, строго говоря, все это мы видели и раньше, на предыдущих моделях плат с наиболее дорогими чипсетами. Лишь 4 порта PCI Express x16 — ранее чистая экзотика, с выходом данного чипсета получившая законный статус. Компания ASUS, разрабатывая свою версию платы на AMD 790FX, решила помимо всех знакомых и уже почти стандартных излишеств ввести и кое-что, ранее на платах не встречавшееся, и даже претендующее на практическую полезность. Но об этом позже.

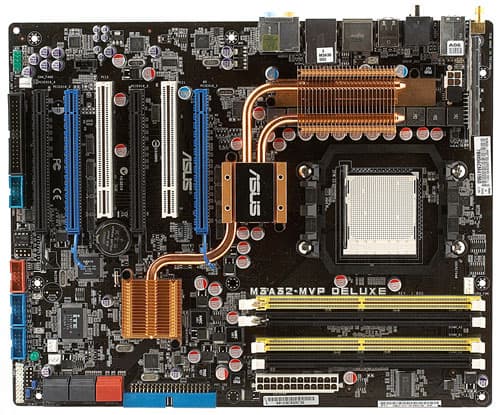

Платы с 4 графическими портами, на первый взгляд, выглядят непривычно и кажется, что возможности по установке плат расширения (помимо видеокарт), сильно ограничены. В действительности же у большинства плат с двумя графическими портами еще два порта представляют собой PCIEx1 и точно также остается место на установку двух PCI. Соответственно, и в данном случае никто не мешает использовать «черные» PCIE-порты для установки карт с поддержкой обмена по «одинарному» PCIE, более того в BIOS можно перераспределить число линий между всеми 4 портами произвольным образом. Для конфигурации с двумя видеокартами, имеющими двухслотовую систему охлаждения, останется возможность установить еще пару карт (PCI и PCIE), а вот 3 полноразмерные карты перекроют все оставшиеся слоты (но нисколько не затруднят доступ к SATA-разъемам, благодаря горизонтальному расположению таковых). Установить 4 видеокарты с двухэтажной системой охлаждения не получится, в отличие от модели MSI, поскольку 4-ая карта устанавливается в соседний с третьей слот.

Система охлаждения чипсета кажется скромной по сравнению с аналогами от Gigabyte и MSI. Контакт радиатора с транзисторами в схеме стабилизатора питания обеспечивается через эластичную термопрокладку с отличными теплопроводящими свойствами, зато микросхемам чипсета досталась жесткая и хрупкая термопаста, так что если каким-то образом система охлаждения будет сдвинута в процессе установки платы, тепловой контакт может быть нарушен. Как мы уже отмечали, AMD 790FX в усиленном теплоотводе и не нуждается, однако статус есть статус, к тому же любители разгона приветствуют запас теплоотводящей способности.

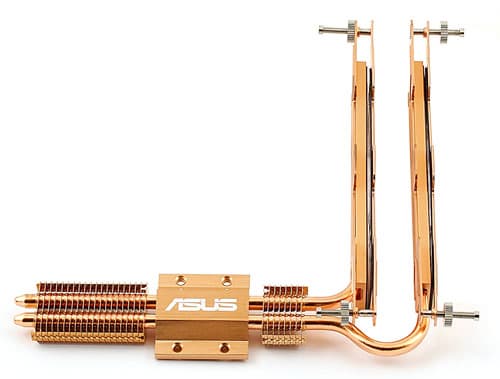

Именно поэтому в комплекте с платой прилагается довольно интересное сооружение, добавляющее к имеющейся системе охлаждения должный вес, а заодно способное охлаждать двухканальный комплект модулей памяти и, как утверждают рекламные материалы самой ASUS, понизить системную температуру на 10 градусов. Впрочем, у нас под рукой не было аналогичного комплекта из процессора и видеокарты (Athlon 64 X2 на 2,8 ГГц и ATI Radeon HD 2900XT), в комплекте с которыми в ASUS и получили заявленную разницу. Поэтому проверять корректность этого утверждения мы не стали, тем более, что для пользователя интереснее узнать помогает ли такая система охлаждения улучшить разгон памяти. Соответственно, мы просто попробовали разогнать до максимального уровня комплект модулей, обычно используемый в тестах плат, со штатными радиаторами и сравнить с результатом при установке ASUS Cool Mempipe.

Сразу надо сказать, что владельцы тех оверклокерских модулей, на которых радиаторы закреплены так, что снять их без повреждения чипов не получится, едва ли смогут извлечь пользу из дополнительного охлаждения. Радиаторы на модулях зачастую имеют рельефную форму и хоть расстояние между пластинками регулируется в широких пределах, пользы от накручивания Cool Mempipe не обнаружилось. Результат модулей Kingston KHX7200D2K2/1G в обоих случаях соответствовал DDR2-900 при напряжении 2,0 В, то есть модули работали в паспортном режиме. Дальнейшее повышение напряжения позволяло выжать еще несколько десятков мегагерц, но нарушалась стабильность, и компьютер перезагружался при любой вычислительной активности.

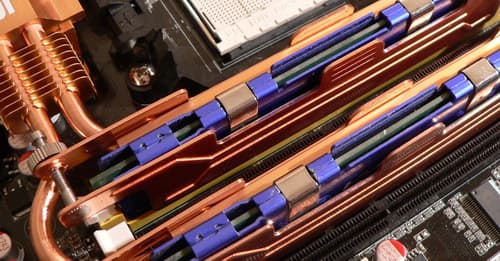

После удаления штатных радиаторов с модулей, сиcтема охлаждения от ASUS продемонстрировала себя более убедительно, модули при напряжении 2,2 В достигли результата DDR2-980, при этом стабильность сохранялась образцовая. И это несмотря на то, что мы не устанавливали вентилятор, имеющийся в комплекте, но поскольку процессор охлаждался коробочным кулером, косвенный обдув основного радиатора все же обеспечивался.

Таким образом, система охлаждения модулей памяти от ASUS, действительно, может быть полезна, но, в первую очередь для тех, кто хочет сэкономить на модулях памяти и вместо элитного комплекта, руководствуясь информацией об относительно хорошо разгоняемых недорогих модулях, собирается приобрести именно такие, без собственных радиаторов, и попробовать выжать из них максимум. Вполне может быть, что овчинка окажется стоящей выделки, но как и в любом разгоне, гарантировать результат нельзя.

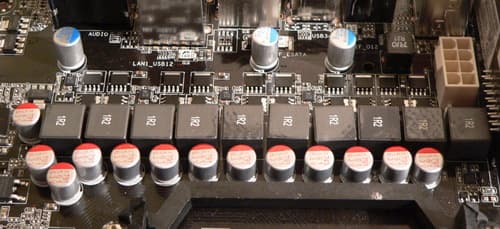

В импульсном стабилизаторе напряжения в цепи питания процессора применена схема 8+2 фазы (реально задействуемое количество фаз определяется нагрузкой, пропускаемым через стабилизатор током), установлено по 2 полевых транзистора на канал, 13 конденсаторов по 791 мкФ и 3 конденсатора по 270 мкФ, все конденсаторы на плате фирменные, с полимерным электролитом, также использованы исключительно залитые в корпус катушки индуктивности, поэтому никаких посторонних звуков от стабилизатора питания не прослушивается. Разведенных, но нераспаянных элементов на плате нет, это единственная модель на данном чипсете в модельном ряду ASUS, впрочем, в продаже может встречаться версия платы без Wi-Fi-модуля под названием M3A32-MVP Deluxe. Размер платы — стандартный ATX (305×245 мм), крепление к корпусу девятью винтами с надежным креплением всех углов.

Оригинальная идея внести в конструкцию чипсетного кулера полезное дополнение в виде «трубочной» системы охлаждения модулей памяти заслуживает соответствующую награду.

Системный мониторинг (ITE IT8716F-S, по данным BIOS Setup)

  • Напряжение процессора, +3,3, +5 и +12 В;
  • Частота вращения 4 вентиляторов;
  • Температура процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы);
  • Smart Q-Fan Function — автоматическое управление частотой вращения процессорного вентилятора и вентиляторов, подключенных к разъемам Chassis Fan, в зависимости от температуры процессора и системной. Для регулировки доступно два параметра — метод управления (через PWM для 4-контактных вентиляторов или с помощью изменения уровня напряжения питания) и приоритет охлаждение/шум (Optimal, Silent и Performance). Режим Performance и Optimal задают весьма похожий алгоритм — обороты, близкие к максимальным, достигаются уже при 40 градусах, Silent при такой температуре поддерживает половинную скорость, а на максимальные обороты вентиляторы выходят при 55 градусах.

Порты, коннекторы и разъемы на поверхности платы

  • Процессорный сокет (Socket AM2, совместим со спецификацией Socket AM2+, заявлена поддержка всех процессоров Phenom, Athlon 64/X2/FX и Sempron, выпущенных для разъемов Socket AM2 и Socket AM2+);
  • 4 разъема под DDR2 SDRAM DIMM (до 8 ГБ DDR2-533/667/800/1066, двухканальный режим работы, список протестированных на совместимость доступен на сайте);
  • 2 слота PCIEx16 2.0 (работают в режиме x16 при установке до двух видеокарт на плате, и в режиме x8, при установке большего числа карт);
  • 2 слота PCIEx16 2.0 (работают в режиме x1, при установке видеокарты в данные слоты, переконфигурируются в режим x8);
  • 2 слота PCI;
  • Разъемы питания: стандартный ATX 2.2 (24 контакта) и 8-контактный EPS12V для питания процессора (можно подключать стандартный 4-контактный коннектор ATX12V);
  • Разъем FDD;
  • Разъем IDE (Parallel ATA) на 2 устройства ATA133 — «чипсетные»;
  • 6 разъемов SATA-II (Serial ATA II), из них на 4 устройства SATA300 — «чипсетные», подключаемые к ним диски можно объединить в RAID-массив уровней 0, 1 и 0+1, поддержка еще 2 обеспечивается контроллером Marvell 6121, они могут быть объединены в RAID-массив уровней 0 или 1;
  • 2 разъема для подключения планок на 4 дополнительных порта USB;
  • Разъем для подключения планки на 1 порт FireWire;
  • Разъем для подключения планки с COM-портом;
  • Разъем для подключения выхода S/PDIF-Out;
  • Разъем для подключения выхода звукового сигнала с CD/DVD-привода;
  • Блок разъемов для подключения аналоговых входов и выходов звука на передней панели компьютера;
  • Разъем для подключения датчика вскрытия корпуса;
  • 4 разъема для подключения вентиляторов с возможностью контроля количества оборотов, в том числе, для процессорного вентилятора — 4-контактный с возможностью точного управления частотой вращения и обратной совместимостью с 3-контактными вентиляторами.

Задняя панель платы (слева направо, по блокам)


по ссылке — вид платы в 3/4 со стороны задней панели
  • разъем для антенны Wi-Fi-модуля;
  • разъем PS/2 для клавиатуры, 2 порта USB;
  • коаксиальный и оптический порты S/PDIF-Out;
  • 2 порта USB;
  • eSATA II и FireWire 400;
  • 2 порта USB и 1 RJ-45 (Gigabit Ethernet);
  • 6 аналоговых аудиоразъемов (Center/Sub, Side-Out, Rear-Out, Line-In, Front-Out, Mic-In).

Комплект поставки

  • Упаковка: коробка сравнительно небольших размеров для платы такого класса;
  • Документация: руководство пользователя на английском языке и сокращенная инструкция на европейских языках, включая русский;
  • 2 CrossFire Bridges;
  • 6 кабелей Serial ATA и переходник-разветвитель питания на 2 устройства;
  • 1 шлейф ATA66, 1 шлейф для подключения FDD;
  • Планка на заднюю панель с 2 портами USB и 1 FireWire;
  • Система охлаждения модулей памяти ASUS Cool Mempipe;
  • Вентилятор для крепления на радиатор чипсета в случае использования водяного или пассивного охлаждения процессора;
  • Антенна для Wi-Fi-модуля;
  • Заглушка на заднюю панель платы для вывода соответствующих разъемов;
  • Набор Q-Сonnectors для удобного подключения и отключения проводов от передней панели корпуса;
  • Компакт-диск с драйверами и фирменными утилитами ASUS.

Набор фирменных утилит включает: ASUS EZ-Flash и ASUS Update (перепрошивка BIOS из Windows, с возможностью поиска и закачки последней версии с сайта производителя), PC Probe II (для мониторинга системных параметров), AI Suite (для разгона и настройки), также имеется антивирус Norton Internet Security 2006. Впрочем, наиболее удобными и исчерпывающими возможностями по разгону для плат на данном чипсете располагает утилита AMD OverDrive, которая присутствует также на диске, но мы рекомендуем пользоваться свежей версией, ее можно скачать с сайта производителя платы, или, например, отсюда.

Интегрированные контроллеры

  • Звуковой, на базе HDA-кодека Analog Devices AD1988, с возможностью подключения аудиосистем 7.1, разъемом для подключения фронтальных аудиовходов/выходов, CD-In и 2 разъемами S/PDIF-Out;
  • Cетевой Gigabit Ethernet с поддержкой 10/100/1000 Мбит/с на базе контроллера Marvell 88E8058 с интерфейсом PCI Express и поддержкой технологии AI NET (мониторингом наличия соединения из BIOS и определение расстояния до места повреждения кабеля);
  • 2 SATA-II контроллера: на базе микросхемы Marvell 6121, с интерфейсом PCI-Express и поддержкой 2 SATA-устройств (разъемы с надписью Front Panel SATA на плате), с возможностью объединения в RAID-массив уровней 0 или 1 и Marvell 6111, с интерфейсом PCI Express и поддержкой eSATA-устройства, подключаемого к разъему на задней панели;
  • FireWire, на базе микросхемы Agere FW322, с поддержкой 2 портов FireWire IEEE1394a;
  • Wi-Fi, с поддержкой 54 Мбит/c для стандарта IEEE 802.11g и обратной совместимостью с 11 Мбит/с IEEE 802.11b, с помощью программной эмуляции обеспечивается функционирование в качестве точки доступа.

Качество интегрированного звукового решения мы оценили в режиме 16 бит, 44 кГц при помощи тестовой программы RightMark Audio Analyzer 6.0.5 и звуковой карты ESI Juli@:

Неравномерность АЧХ (от 40 Гц до 15 кГц), дБ: +0,17, -0,04Очень хорошо
Уровень шума, дБ (А): -89,2Хорошо
Динамический диапазон, дБ (А): 88,4Хорошо
Гармонические искажения, %: 0,0048Очень хорошо
Гармонические искажения + шум, %: -70,3Средне
Интермодуляционные искажения + шум, %: 0,046Хорошо
Взаимопроникновение каналов, дБ: -69,0Хорошо
Интермодуляции на 10 кГц, %: 0,026Хорошо

Общая оценка: Хорошо (подробнее). Пристрастие компании ASUS к кодекам от Analog Devices известно. И хотя субъективно звучание этих кодеков многими пользователями отмечается как весьма достойное, качество драйверов и поддержка цифровых выходов столь же регулярно удостаивается критики. В целом, на сегодня, надо отметить, что используемый уже достаточно давно кодек AD1988B все еще является наиболее совершенным в линейке кодеков SoundMAX от этой компании. В том время как основной конкурент — Realtek регулярно выпускает новые модели, и последний кодек ALC889A, в частности, используемый в моделе Gigabyte MA790FX-DQ6 на 790FX-чипсете, явно привлекательнее по характеристикам, нежели данный «старичок». Разумеется, пользователи таких плат чаще остальных устанавливают самостоятельные звуковые карты, однако те, кто планируют использовать интегрированный звук, могут быть максимально придирчивыми.

Фирменные технологии и особенности

  • Stack Cool 2 — дополнительный слой материнской платы, позволяющий более эффективно отводить тепло от основных микросхем;
  • AI NOS (Non-Delay Overclocking System) — динамический разгон процессора в зависимости от его загрузки. Частота повышается только при максимальной загрузке процессора, в остальное время он работает на штатной частоте (или сниженной по команде драйвера Cool’n’Quiet);
  • AI Clock Skew — подбор режима тактирования модулей оперативной памяти (смещение тактовых импульсов) с целью обеспечить максимальную стабильность работы на повышенных частотах;
  • AI Net 2 — получение информации о состоянии кабелей, подключенных к обоим сетевым контроллерам, через раздел LAN Cable Status в BIOS;
  • EZ Flash 2 и CrashFree BIOS 3 — возможность перепрошивки BIOS с помощью встроенной в него утилиты (поддерживается чтение образа с дискеты, флэш-накопителя и компакт-диска, поддерживается автоматическое восстановление BIOS с перечисленных носителей после неудачной перепрошивки);
  • O.C. Profile — возможность сохранения настроек BIOS в CMOS-памяти (два профиля) или файле на диске для удобства восстановления «удачного» профиля настроек в процессе разгона или даже обмена настройками с другими пользователями;
  • Noise Filter — удаление шумов (от работы вентиляторов в системном блоке, кондиционеров и прочего) в процессе звукозаписи, является функцией программного обеспечения SoundStorm, обслуживающего интегрированный аудиокодек.

Настройки

С помощью перемычек и переключателейПеремычка для очистки CMOS
Из BIOS, основанного на AMIBIOS версии 2.61Возможность управления специфическими функциями платформы+K8 Cool’n’Quiet
AMD Live!
Secure Virtual Machine
CPU Tweak (TLB patch)
Настройки таймингов памяти+ 1T/2T Memory Timing, CAS Latency, RAS to CAS Delay, Row Precharge Time, Min RAS Active Time, AI Clock Skew, Row to Row Delay, Row Cycle Time, а также большой выбор дополнительных таймингов
Выбор частоты работы памяти+ 400, 533, 667, 800, 1066 (реально задается множитель относительно частоты HTT)
Настройка частоты шины HT + Auto, 200, 400, 600, 800, 1000, 1200, 1400, 1600, 1800, 2000, 2200, 2400, 2600 МГц
Возможность задания частоты для периферийных шин+PCI-E = 100–150 МГц с шагом 1 МГц, также имеется возможность ограничения числа линий для графических портов (до ×1, ×2, ×4, ×8)
Ручное распределение прерываний по слотам+
Изменение частоты FSB+ 200–600 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+ от ×4, с ×0,5-шагом
Изменение напряжения ядра процессора+ 0,8000–1,6875 В с шагом 0,0125 В и отдельно CPU VDDA в диапазоне 2,5–2,8 В с шагом 0,1 В
Изменение напряжения памяти+ 1,80–2,50 В с шагом 0,02 В
Изменение напряжения чипсета+ северный мост:
1,10—1,40 В с шагом 0,02 В для ядра;
1,8–2,1 В с шагом 0,1 В для шины PCI Express;
южный мост: 1,20—1,40 В с шагом 0,02 В
Изменение напряжения шины HT+ 1,20–1,50 В с шагом 0,10 В

Использовалась версия BIOS 0801 от 2007/12/26, как последняя релизная на момент тестирования. Перечисленные возможности BIOS доступны в указанной прошивке, работоспособность нестандартных настроек не проверялась.

Выбор настроек достаточный для серьезного разгона, впрочем, любители подогреть процессор сверх безопасных границ могут отметить традиционное ограничение максимального напряжения процессорного ядра по сравнению с платами аналогичного класса от конкурентов. Существуют и полуавтоматические режимы разгона, предусматривающие повышение частоты на 3, 5, 10, 15, 20, 30%, как обычно, в двух вариантах — AI Overclock и AI N.O.S. (в первом случае наблюдается постоянный разгон, во втором — повышение только при максимальной нагрузке на процессор). Плата поддерживает управление разгонными параметрами BIOS из Windows (с сохранением настроек в CMOS) с помощью утилиты AMD OverDrive.

Разгон

Для оценки возможностей платы и ее BIOS, мы разгоняем наш тестовый процессор до максимальной частоты, при которой сохраняется стабильная работоспособность. При этом используются все поддерживаемые платой возможности, включая повышение напряжения процессорного ядра и, при необходимости, коррекция множителей и частот для системных и периферийных шин (но если, например, снижение частоты Hyper-Transport не улучшает условий разгона, оставляется множитель по умолчанию). Для оперативной памяти подбирается частота, равная штатной для используемых модулей (коррекцией множителя), если производителем не заявлены какие-либо средства для улучшения разгона памяти, в противном случае исследуется и их эффективность. Для оценки стабильности разогнанной системы загружается Windows XP и в течение 10 минут прогоняется встроенный в архиватор WinRAR тест производительности (меню Tools — Benchmark and hardware test). Необходимо отметить, что поскольку разгонный потенциал в определенной степени является индивидуальной характеристикой конкретного экземпляра платы, задача определить разгонный потенциал с точностью до мегагерца не ставится. Практическая цель — выяснить, не будет ли ограничен разгон процессора с относительно хорошим разгонным потенциалом по вине платы, а также оценить ее поведение в нештатных режимах, включая возможности по автоматическому восстановлению корректной частоты после зависания при «переразгоне» и прочее.

  Тактовая частота, МГц Частота FSB, МГц Напряжение питания ядра (по данным системного мониторинга BIOS), В Частота (множитель) шины HT, МГц
Athlon 64 X2 4000+ (2,0 ГГц) 2900 290 1,54 1160 (x4)

Результат близок к максимальному для используемого в тестах процессора, интересно, что при установке автоматического определения множителя HT, по мере разгона, в BIOS был выставлен пониженный до x4 множитель, хотя плата работала устойчиво и с x5-множителем.

При переразгоне достаточно выключить питание на несколько секунд (контрольный светодиод на плате должен погаснуть), и загрузка начнется с параметрами по умолчанию. Вне зависимости послужило ли причиной зависания превышение частоты процессора или памяти, необходимость прибегать к очистке CMOS не возникало, несмотря на длительные эксперименты в нештатных условиях. В очередной раз порадовало наличие O.C. Profile — возможность сохранения удачных настроек BIOS, причем доступно сохранение не только в области CMOS, но и на внешнем диске.

Производительность

Конфигурация тестовых стендов:

  • Процессор: AMD Athlon 64 X2 4000+
  • Память: 2 модуля Kingston KHX7200D2K2/1G (DDR2-800, 5-5-5-15)
  • Внешнее видео: ATI Radeon X1900 XTX, 512 МБ GDDR3
  • Жесткий диск: Seagate Barracuda 7200.10 (SATA, 7200 об/мин)
  • БП: Chieftec CFT-560-A12C
  • ОС: Windows XP SP2

Для сравнения была взята Gigabyte MA790FX-DQ6, на аналогичном чипсете.

Тест Gigabyte MA790FX-DQ6 ASUS M3A32-MVP Deluxe
Архивирование в 7-Zip, мин:сек 6:28 6:26
Кодирование MPEG4 (XviD), мин:сек 5:59 5:58
DOOM III (Low@640×480), fps 138,3 139,2
DOOM III (Highest@1600×1200), fps 137,6 137,4
FarCry (Low@640×480), fps 167 169
FarCry (Highest@1600×1200), fps 124 126

Стандартные результаты как в играх, так и вычислительных тестах.

Итог

С целью привлечения внимания к платам на дорогих чипсетах, ASUS традиционно прибегает к роскошному набору фирменных технологий, включая уже давно знакомые, такие как дополнительный слой в печатной плате для рассеивания тепла или возможность сохранения настроек BIOS в профилях на диске или в особой области CMOS, и, разумеется, Wi-Fi-адаптер. Однако разработчики постоянно находят чем еще удивить пользователей, на этот раз, такой опцией стала система охлаждения модулей памяти, в буквальном смысле накручиваемая на чипсетный радиатор. Как и все подобные опции, назвать это дополнение принципиально необходимым для всех было бы неправдой, однако, как нам удалось установить, некоторая польза все же присутствует, и, в определенных условиях, может даже частично окупить высокую цену платы за счет покупки модулей памяти без радиаторов, с целью последующего разгона. В таком случае остальные функциональные достоинства данной модели достанутся пользователю условно бесплатно.

Средняя текущая цена (количество предложений) этой модели в московской рознице: Н/Д(0)

Эта модель на сайте производителя

Плата предоставлена на тестирование производителем
