Игровая материнская плата ASRock Fatal1ty X99X Killer


Странный все-таки менталитет у китайских производителей материнских плат. Ну почему как только речь заходит об игровом решении — так сразу убийца (Killer)? Ведь игры не только на кровожадных маньяков ориентированы. Оно, конечно, может, и в тренде времени, но как-то уж неоправданно жестоко. Вот убрать из названия слово Killer — и было бы вполне достойно и безобидно. Впрочем, оставим это на совести маркетологов компании ASRock. В конечном итоге не столь важно, как именно называется плата — куда важнее, что именно скрывается под этим названием.

Итак, в этой статье мы рассмотрим новую игровую материнскую плату ASRock Fatal1ty X99X Killer на чипсете Intel X99. Сразу отметим, что позиционировать данную модель (как и любую другую на чипсете Intel X99) в качестве игровой — довольно странное решение, поскольку платформа Intel X99 ну никак не является игровой, просто потому, что восьми- и шестиядерные процессоры Haswell-E не имеют никакого преимущества в играх по сравнению с обычными четырехъядерными процессорами Haswell. Причем, забегая вперед, отметим, что данная плата поддерживает еще и серверные процессоры Xeon E5 v.3 (включая и 18-ядерные), и зачем нужна такая совместимость для игровой платы — совершенно непонятно. Ну никак процессоры Xeon не сочетаются с играми.

Впрочем, отложим этот анализ на финал статьи, а пока давайте познакомимся с платой поближе.

Комплектация и упаковка

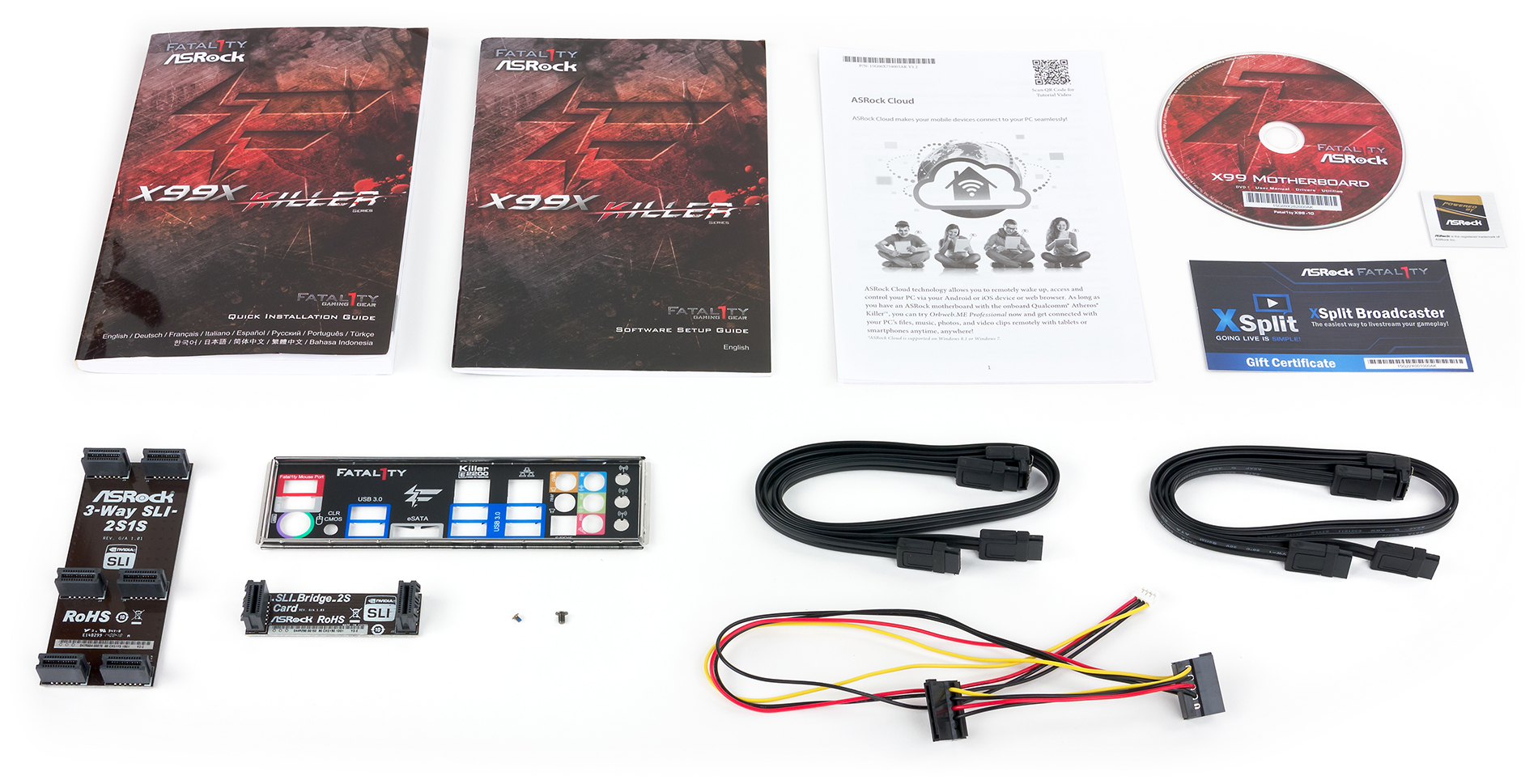

Плата ASRock Fatal1ty X99X Killer поставляется в достаточно компактной, стандартной коробке с ручкой. Кроме самой платы в комплект поставки входит инструкция пользователя, DVD-диск с программным обеспечением и драйверами, четыре SATA-кабеля (все разъемы с защелками, два кабеля имеют угловой разъем с одной стороны), мостики SLI на две и три видеокарты, специальный кабель HDD Saver (фирменная технология ASRock), а также заглушка для задней панели платы. Одним словом, стандартная комплектация, в которой нет ничего лишнего, и нельзя сказать, что она соответствует понятию топового решения.


Конфигурация и особенности платы

Сводная таблица характеристик платы ASRock Fatal1ty X99X Killer приведена ниже, а далее по тексту мы рассмотрим все ее особенности и функциональные возможности.

Поддерживаемые процессоры
Intel Core i7 (Haswell-E), Intel Xeon E5 v.3 (Haswell-EP)
Процессорный разъем
LGA2011-v3
Чипсет
Intel X99
Память
8 × DDR4 (до 128 ГБ) non-ECC RDIMM/UDIMM, ECC RDIMM/UDIMM
Аудиоподсистема
Realtek ALC1150
Сетевой контроллер
Intel i218-V
Qualcomm Atheros Killer E2200
Слоты расширения
3 × слота с форм-фактором PCI Express x16
2 × PCI Express 2.0 x1
1 × Mini-PCIe
1 × M.2 (PCIe 3.0 x4 и SATA 6 Гбит/с)
SATA-разъемы
10 × SATA 6 Гбит/с (чипсет)
1 × SATA 6 Гбит/с (чипсет)
USB-порты
10 × USB 3.0
7 × USB 2.0

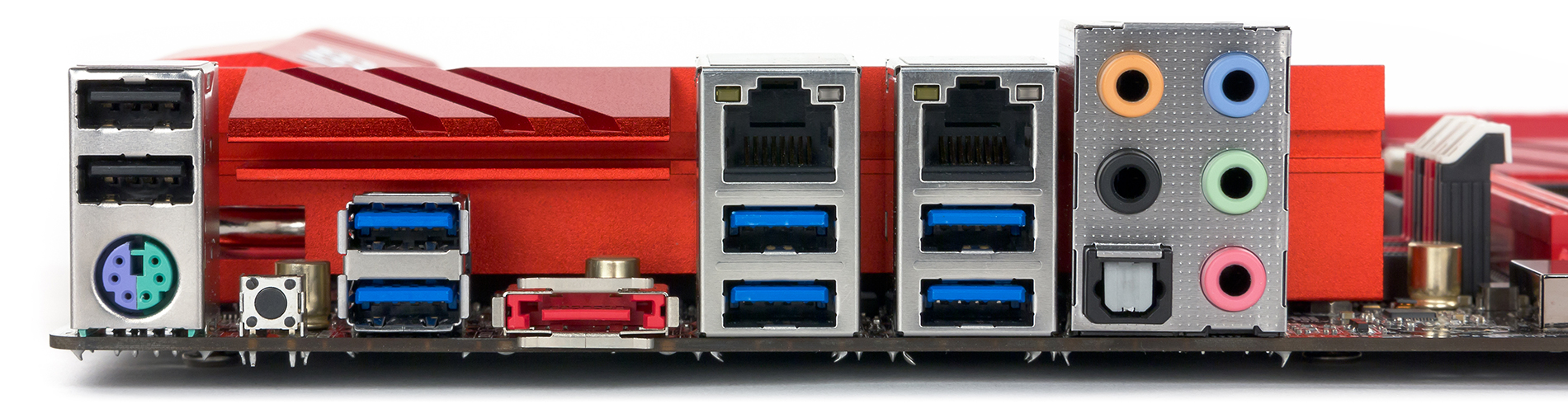

Разъемы на задней панели
6 × USB 3.0
2 × USB 2.0
2 × RJ-45
1 × eSATA
1 × S/PDIF (оптический, выход)
5 × аудиоразъемов типа миниджек
1 × PS/2
Внутренние разъемы
24-контактный разъем питания ATX
8-контактный разъем питания ATX 12 В
периферийный разъем питания для PCIe
10 × SATA 6 Гбит/с
1 × вертикальный разъем порта USB 2.0
2 × разъема для подключения 4-контактных вентиляторов
4 × разъема для подключения 3-контактных вентиляторов
2 × разъема для подключения портов USB 3.0
2 × разъема для подключения портов USB 2.0
1 × разъем для подключения COM-порта
Форм-фактор
ATX (305×244 мм)

Форм-фактор

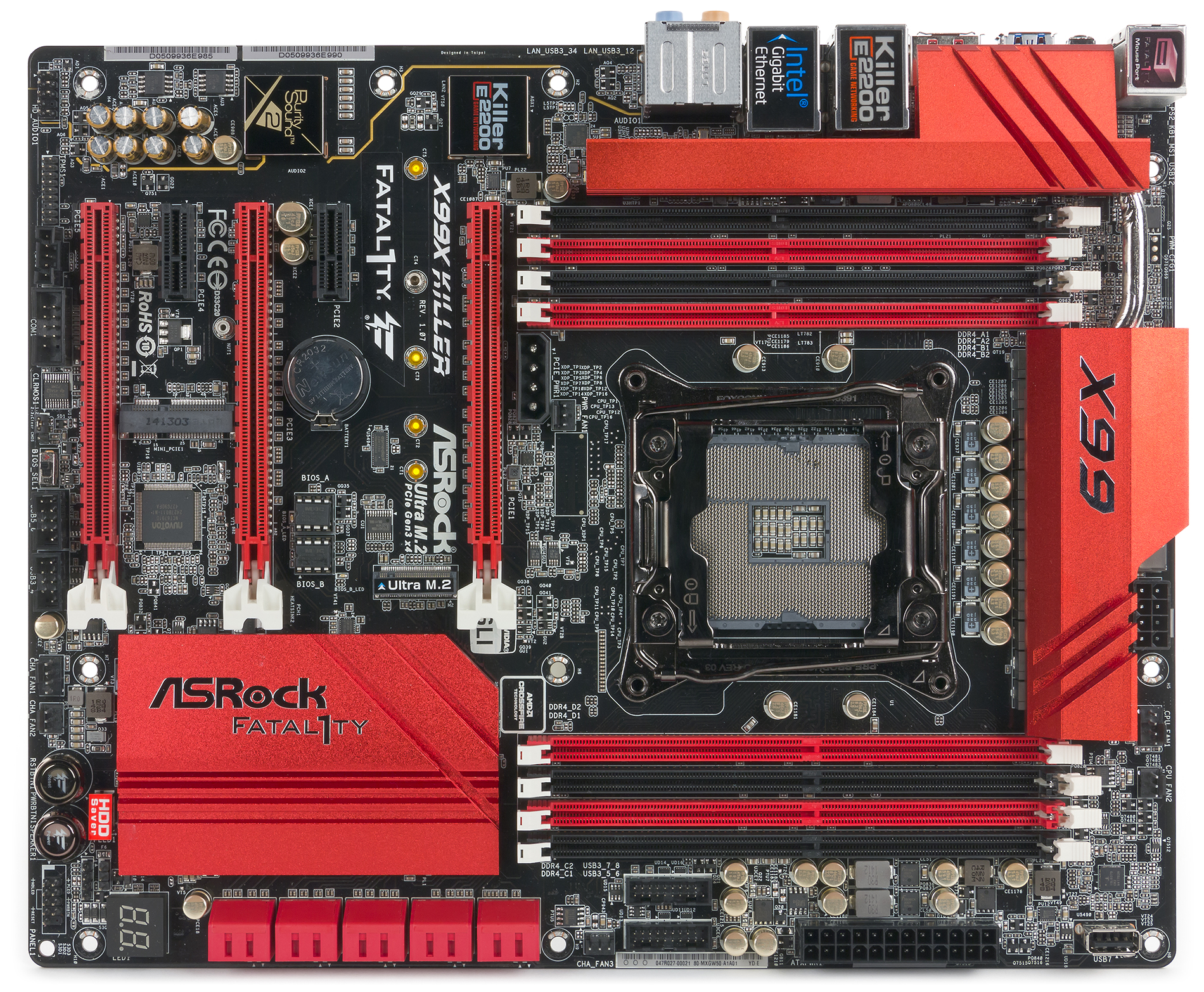

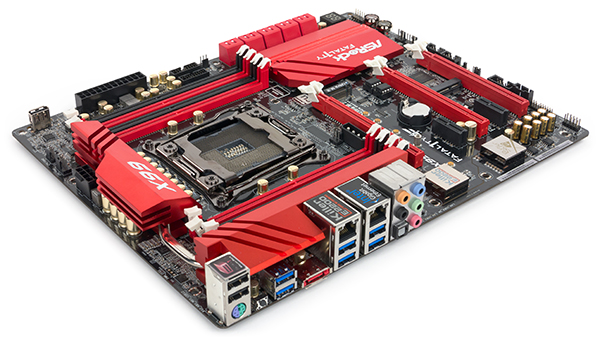

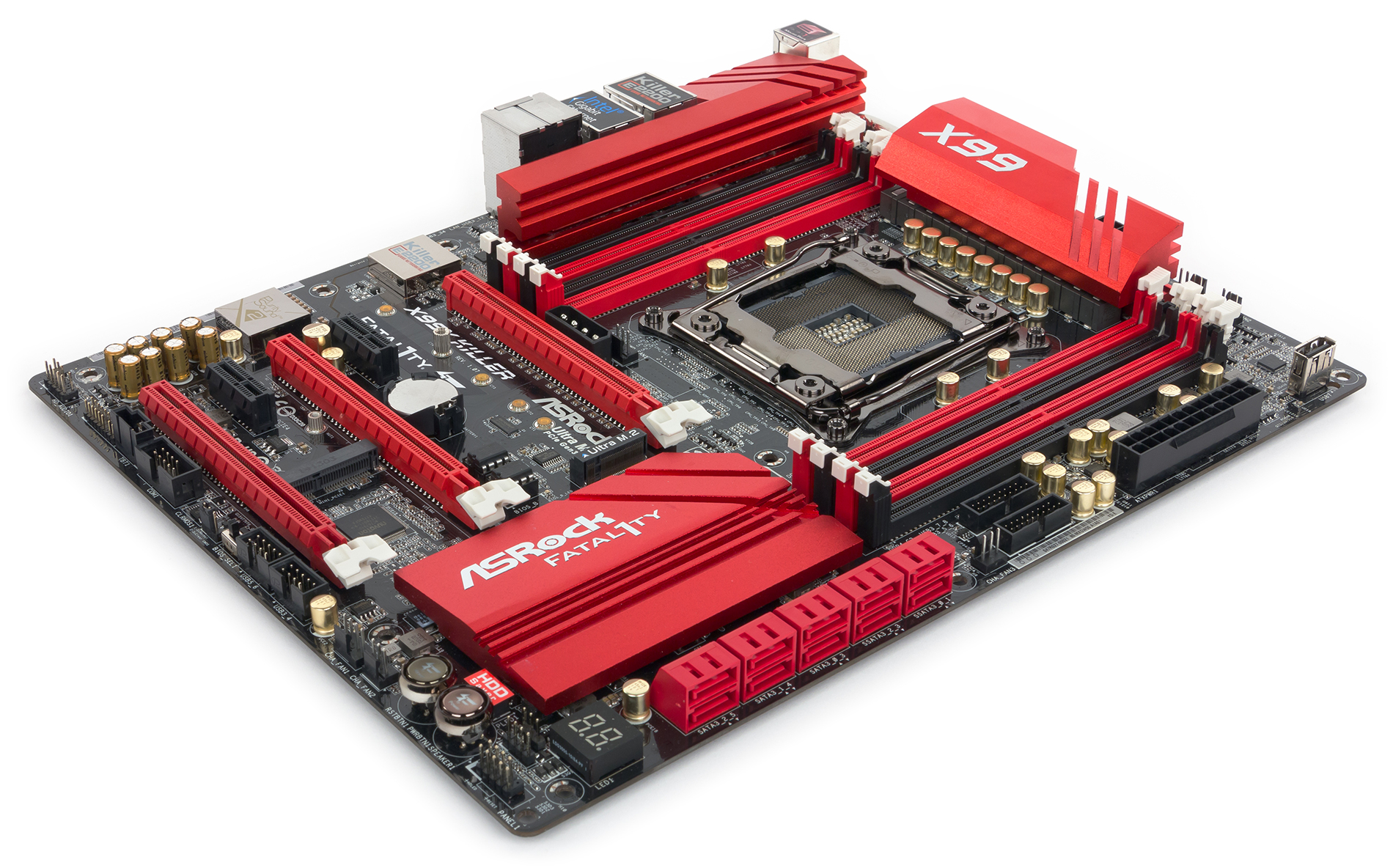

Плата ASRock Fatal1ty X99X Killer выполнена в стандартном форм-факторе ATX (305×244 мм), а для ее монтажа в корпус предусмотрены десять стандартных отверстий.


Чипсет и процессорный разъем

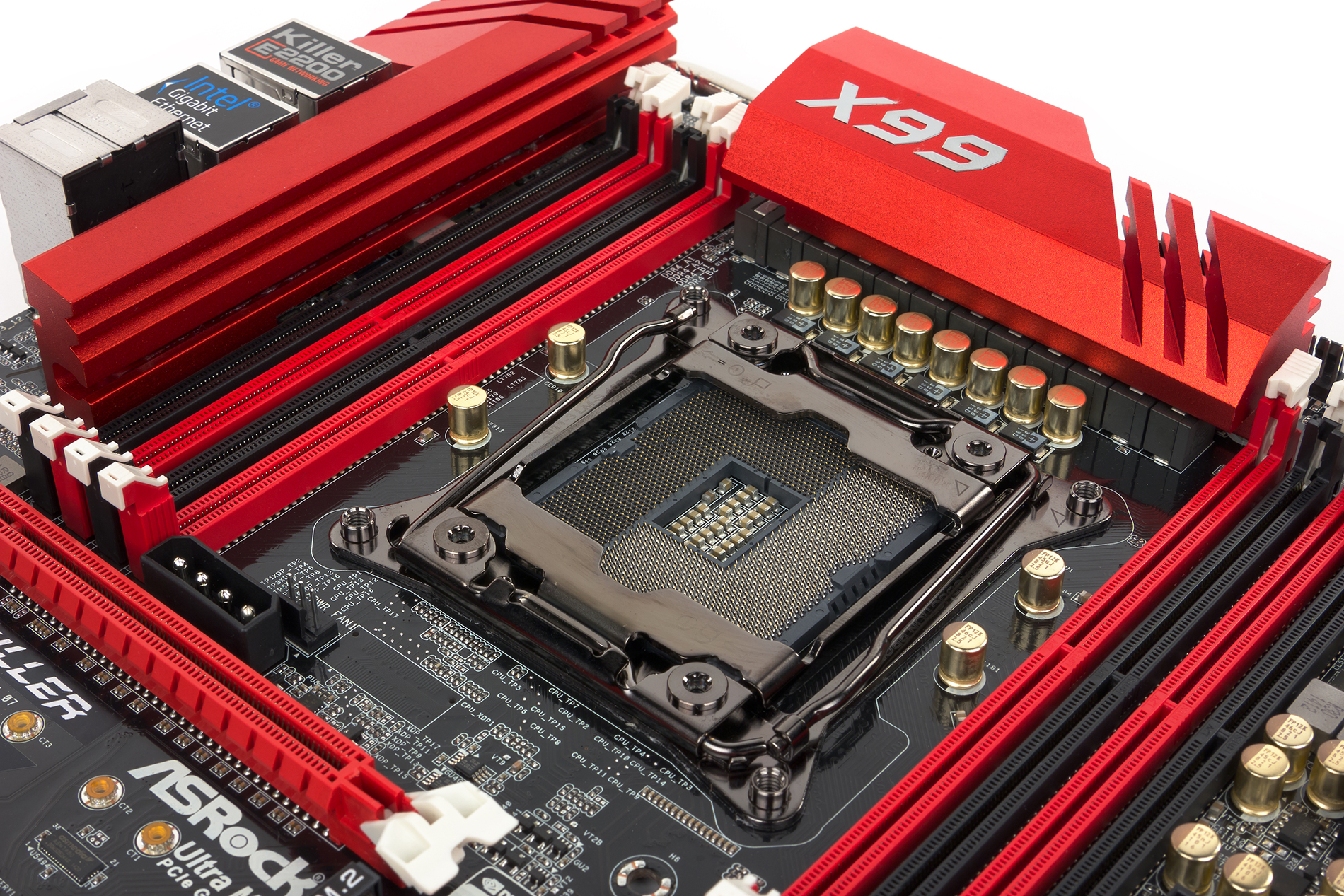

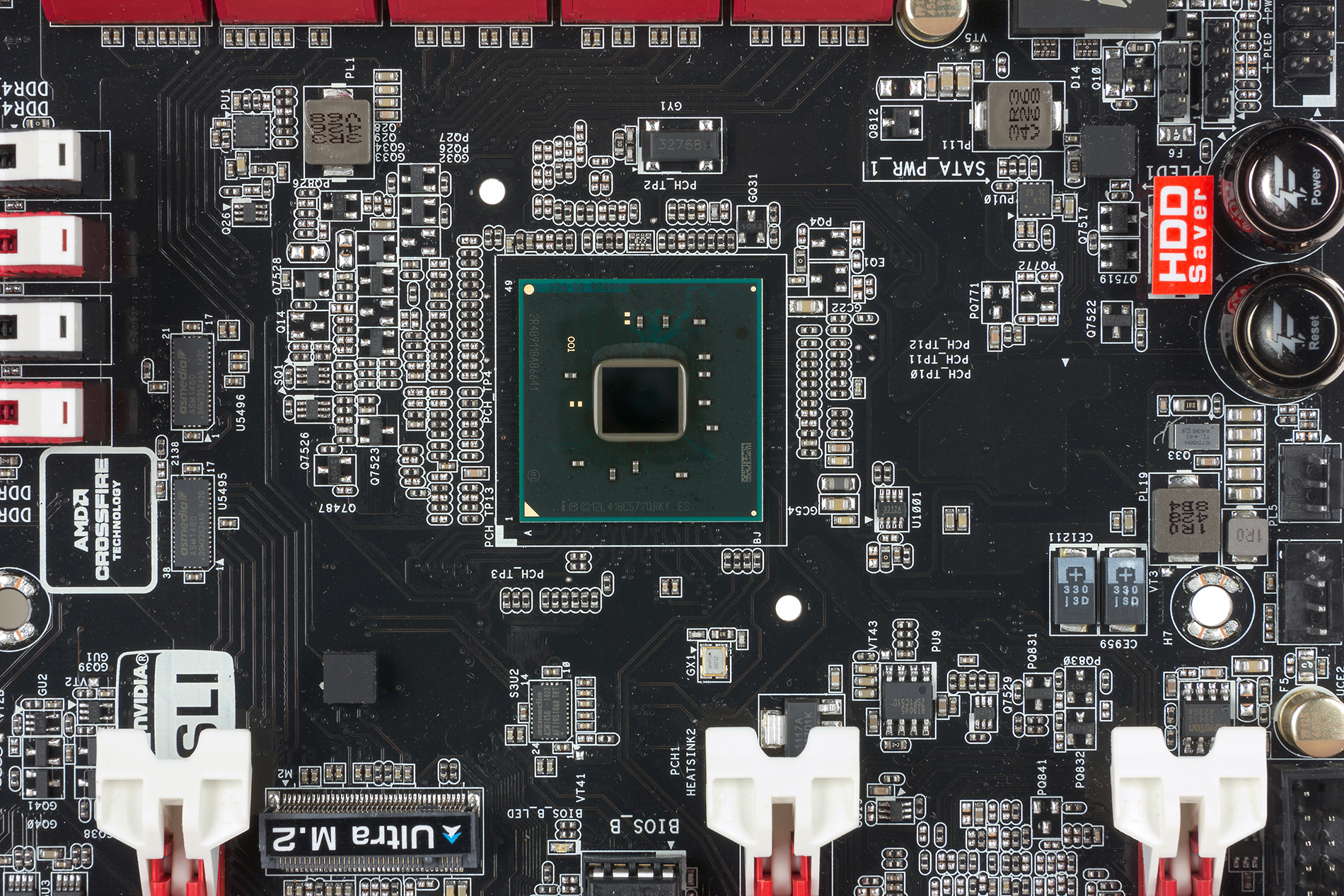

Плата ASRock Fatal1ty X99X Killer основана на топовом чипсете Intel Х99 и поддерживает процессоры Intel Core i7 (Haswell-E) с разъемом LGA2011-v3, а также серверные процессоры Intel Xeon E5 v.3 (Haswell-EP).


Память

Для установки модулей памяти на плате ASRock Fatal1ty X99X Killer предусмотрено восемь DIMM-слотов, что позволяет устанавливать по два DDR4-модуля на каждый из четырех каналов памяти. Заявленный максимальный объем поддерживаемой памяти составляет 128 ГБ (при использовании 16-гигабайтных модулей), но это справедливо только для случая установки серверных процессоров Intel Xeon E5 v.3 (Haswell-EP). В случае обычных процессоров Haswell-E максимальный объем поддерживаемой памяти составляет 64 ГБ. Естественно, в случае процессоров Haswell-E поддерживается только нерегистровая (UDIMM) память non-ECC. А вот с процессорами семейства Intel Xeon E5 v.3 поддерживается память c ECC, причем как регистровая (RDIMM), так и нерегистровая (UDIMM), а также память non-ECC RDIMM и UDIMM.

Отметим также, что плата поддерживает память с XMP-профилями.

Слоты расширения

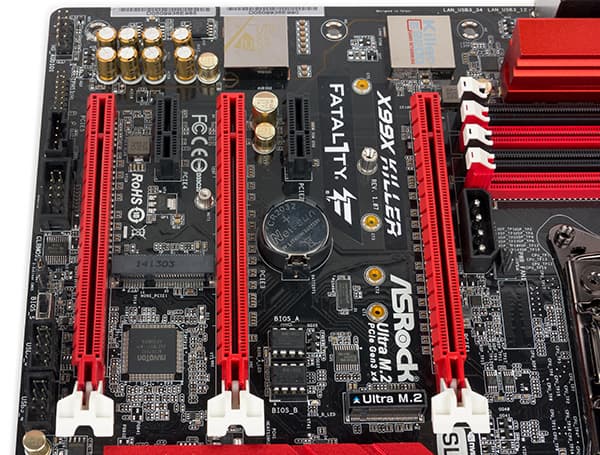

Для установки видеокарт или плат расширения на материнской плате имеется три слота с форм-фактором PCI Express x16, два слота PCI Express 2.0 x1, а также разъемы Mini-PCIe и M.2 (PCIe 3.0 x4 и SATA 6 Гбит/с).

Слоты PCI Express 2.0 x1 и разъем Mini-PCIe реализованы с использованием чипсетных портов PCI Express 2.0, а слоты с форм-фактором PCI Express x16, а также разъем M.2 реализованы с использованием линий PCI Express 3.0 процессора Haswell-E (Haswell-EP). Если считать от процессорного разъема, то первый слот с форм-фактором PCI Express 3.0 x16 всегда работает как PCI Express 3.0 x16. Второй слот с форм-фактором PCI Express x16 переключаемый и может работать на скорости x16 или x8. Третий слот также переключаемый, и для него скорость может быть x8 или x4. В том случае, если на плату устанавливается процессор Haswell-E/EP c 40 линиями PCI Express 3.0, слоты с форм-фактором PCI Express x16 будут работать в режиме x16/x16/x8 (при условии, что разъем M.2 не задействуется). Поскольку разъем M.2 требует использования четырех линий PCI Express 3.0, он сделан разделяемым с третьим слотом с форм-фактором PCI Express x16. То есть либо задействуется слот M.2, и тогда третий слот с форм-фактором PCI Express x16 будет недоступен, либо задействуется третий слот с форм-фактором PCI Express x16, и тогда будет недоступен разъем M.2.

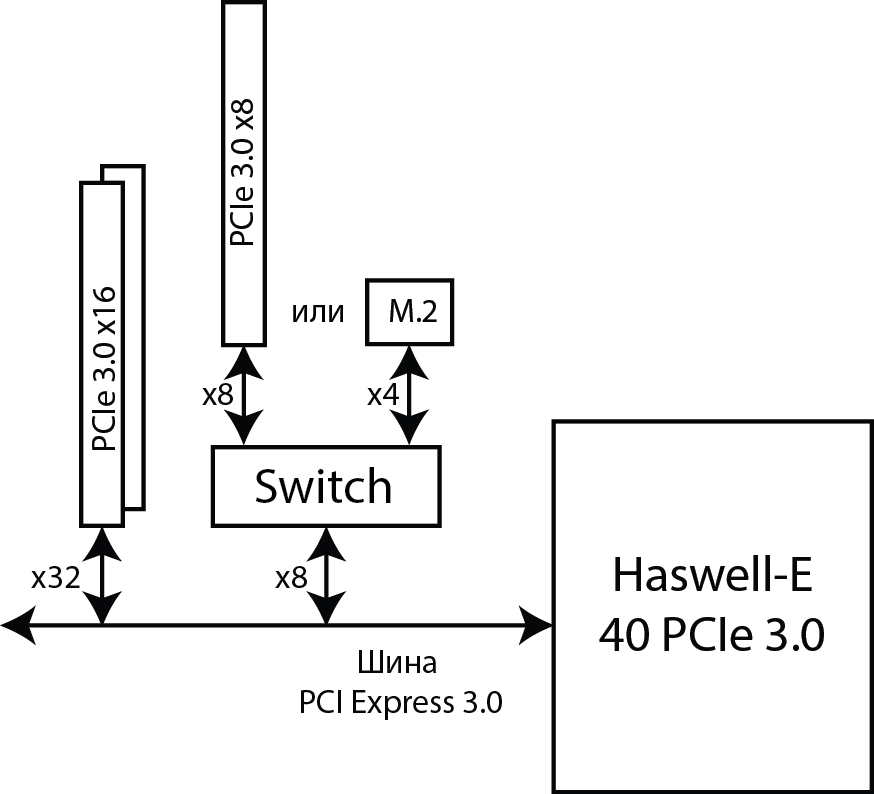

Если же устанавливается процессор с 28 линиями PCI Express 3.0, то первый слот с форм-фактором PCI Express x16 будет работать в режиме x16, второй слот — в режиме x8, а третий слот будет работать в режиме x4 при условии, что разъем M.2 не задействуется, либо будет недоступен, если используется разъем M.2.

Пожалуй, единственное замечание, которое можно сделать в данном случае, это разделение третьего слота PCI Express x16 с разъемом M.2. Для процессора с 40 линиями PCI Express 3.0 вполне можно было бы предусмотреть вариант, когда используется разъем М.2, а третий слот переключается в режим PCI Express 3.0 x4. Но, видимо, решили сэкономить на коммутаторах портов PCI Express 3.0.

Естественно, плата ASRock Fatal1ty X99X Killer поддерживает технологии Nvidia SLI и AMD CrossFireX. Причем можно объединять таким образом до трех однопроцессорных видеокарт или две двухпроцессорные. Правда, при использовании процессора с 28 линиями PCI Express 3.0 режим 3-Way SLI будет недоступен.

SATA-порты и разъем M.2

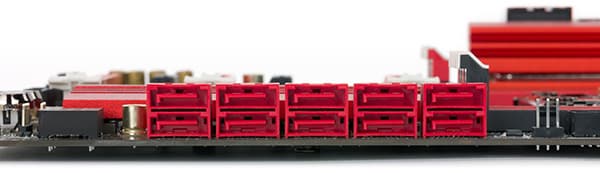

Для подключения накопителей или оптических приводов на плате предусмотрено в совокупности десять портов SATA 6 Гбит/с и один порт eSATA 6 Гбит/с. Все порты SATA 6 Гбит/с и порт eSATA 6 Гбит/с реализованы на базе интегрированного в чипсет Intel X99 контроллера, причем порт eSATA разделяем с одним из портов SATA. Шесть из десяти портов SATA 6 Гбит/с поддерживают возможность создания RAID-массивов уровней 0, 1, 5, 10 (с портом eSATA разделяем порт из числа незадействуемых в RAID-массиве).

Как уже отмечалось, на плате ASRock Fatal1ty X99X Killer имеется и разъем нового поколения M.2, который реализован с использованием 4 процессорных линий PCI Express 3.0 и одного чипсетного порта SATA 6 Гбит/с. Соответственно, пропускная способность этого разъема составляет 32 Гбит/с в каждую сторону. Этот разъем имеет ключ типа M (Socket 3) и поддерживает установку PCIe- и SATA-накопителей типоразмера 2230/2242/2260/2280/22110. Поскольку разъем M.2 поддерживает и SATA-накопители, он также разделяем с одним из портов SATA 6 Гбит/с (тоже из состава тех, на которых нельзя создать RAID-массив).

USB-разъемы

Для подключения всевозможных периферийных устройств на плате предусмотрено 10 портов USB 3.0 и 7 портов USB 2.0. Отметим, что чипсет Intel X99 поддерживает только до 14 портов USB, из которых до 6 портов могут быть портами USB 3.0. Поэтому для реализации такого количества USB-портов применяются USB-хаб и дополнительный USB-контроллер.

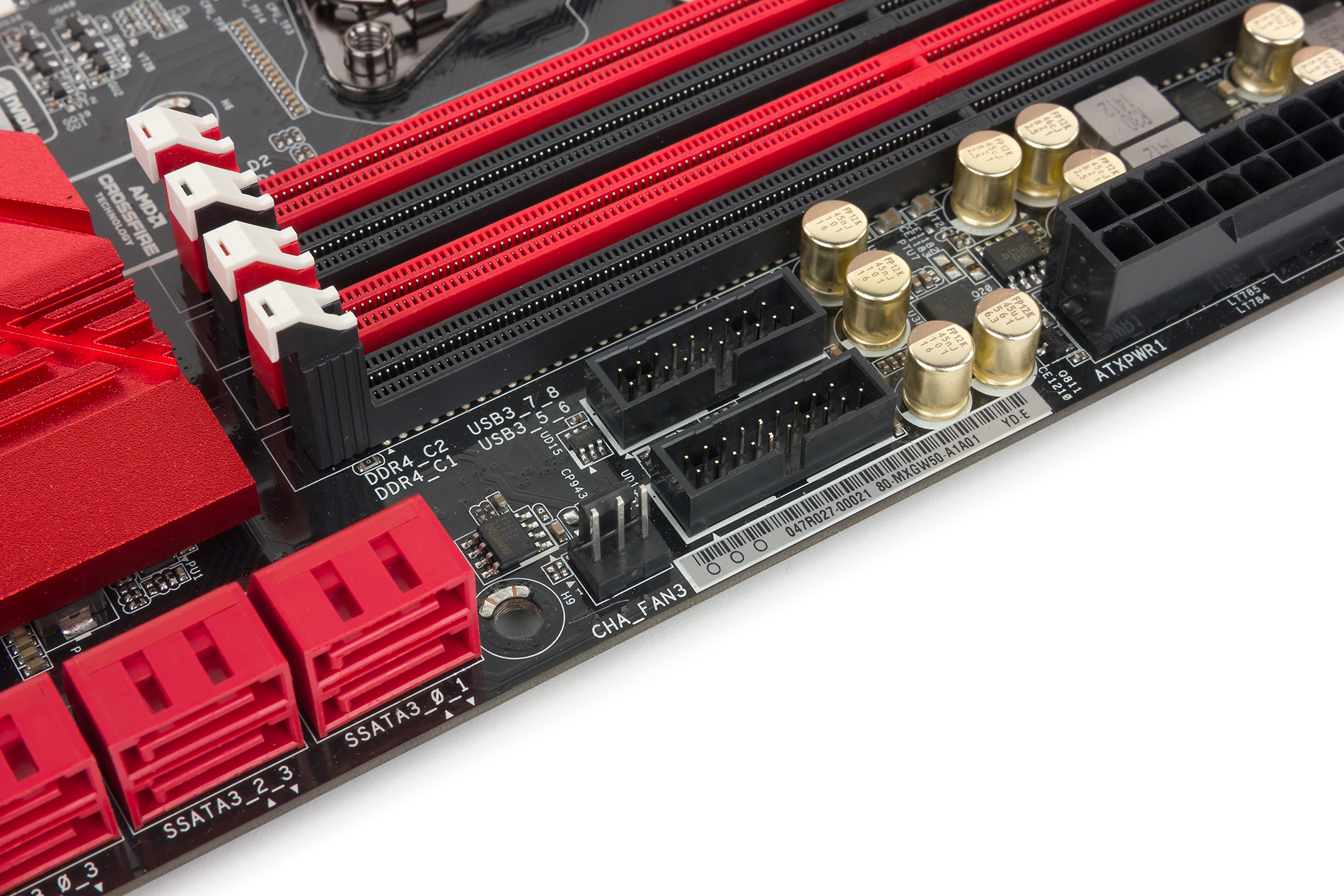

Четыре порта USB 3.0 реализованы на базе интегрированного в чипсет контроллера (эти порты подключаются через два разъема на плате).

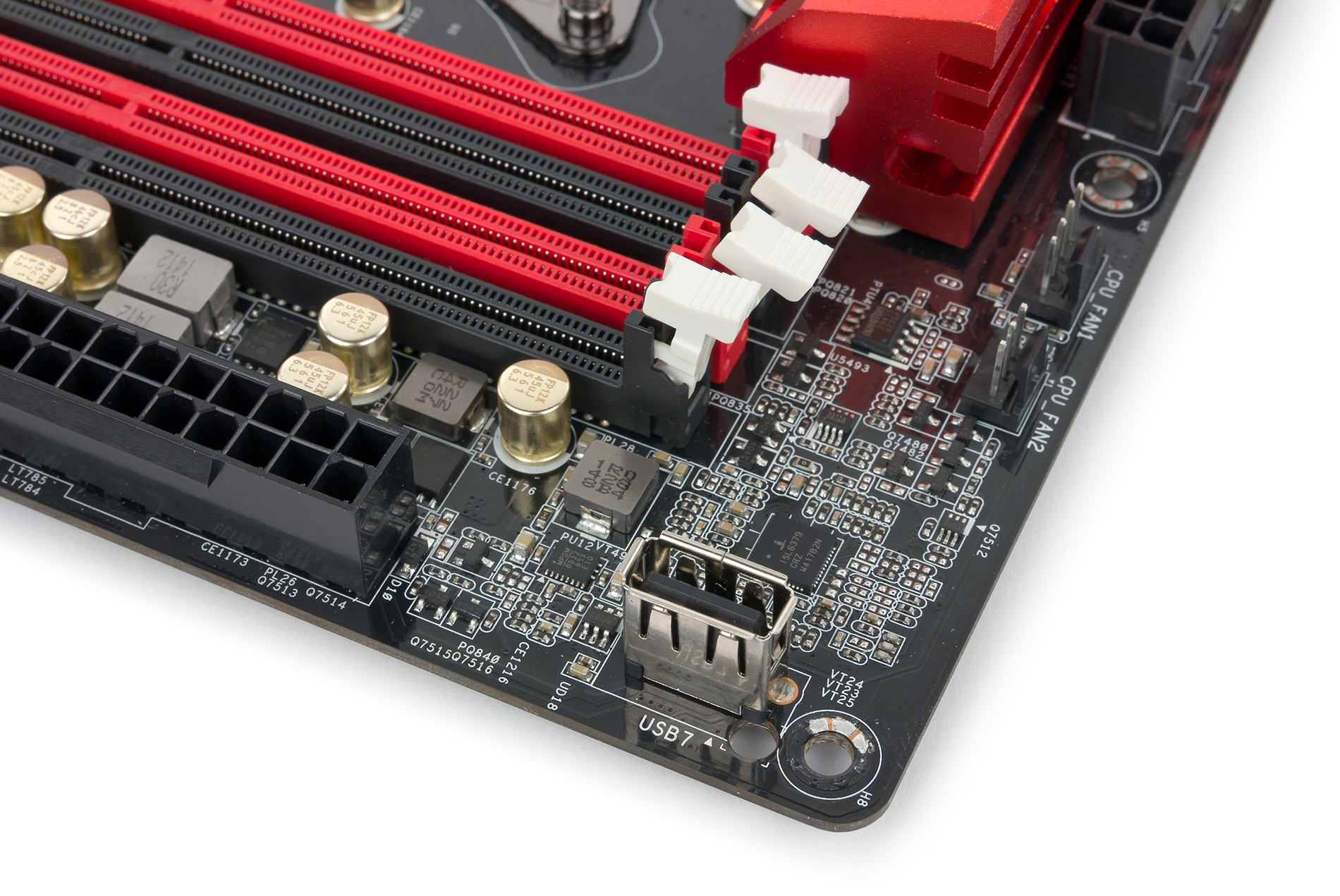

Семь портов USB 2.0 также реализованы на базе интегрированного в чипсет контроллера. Причем два порта USB 2.0 выведены на заднюю панель платы, один вертикальный разъем реализован на самой плате, а для подключения остальных портов на плате предусмотрено два разъема (по два порта на разъем).


Еще два порта USB 3.0, выведенные на заднюю панель платы, реализованы на базе двухпортового контроллера USB 3.0 ASMedia ASM1042 с интерфейсом PCI Express 2.0 x1. Оставшиеся четыре порта USB 3.0 реализованы на базе USB-хаба ASMedia ASM1074, подключенного к одному чипсетному порту USB 3.0. Все порты от хаба ASMedia ASM1074 выведены на заднюю панель платы.

Сетевой интерфейс

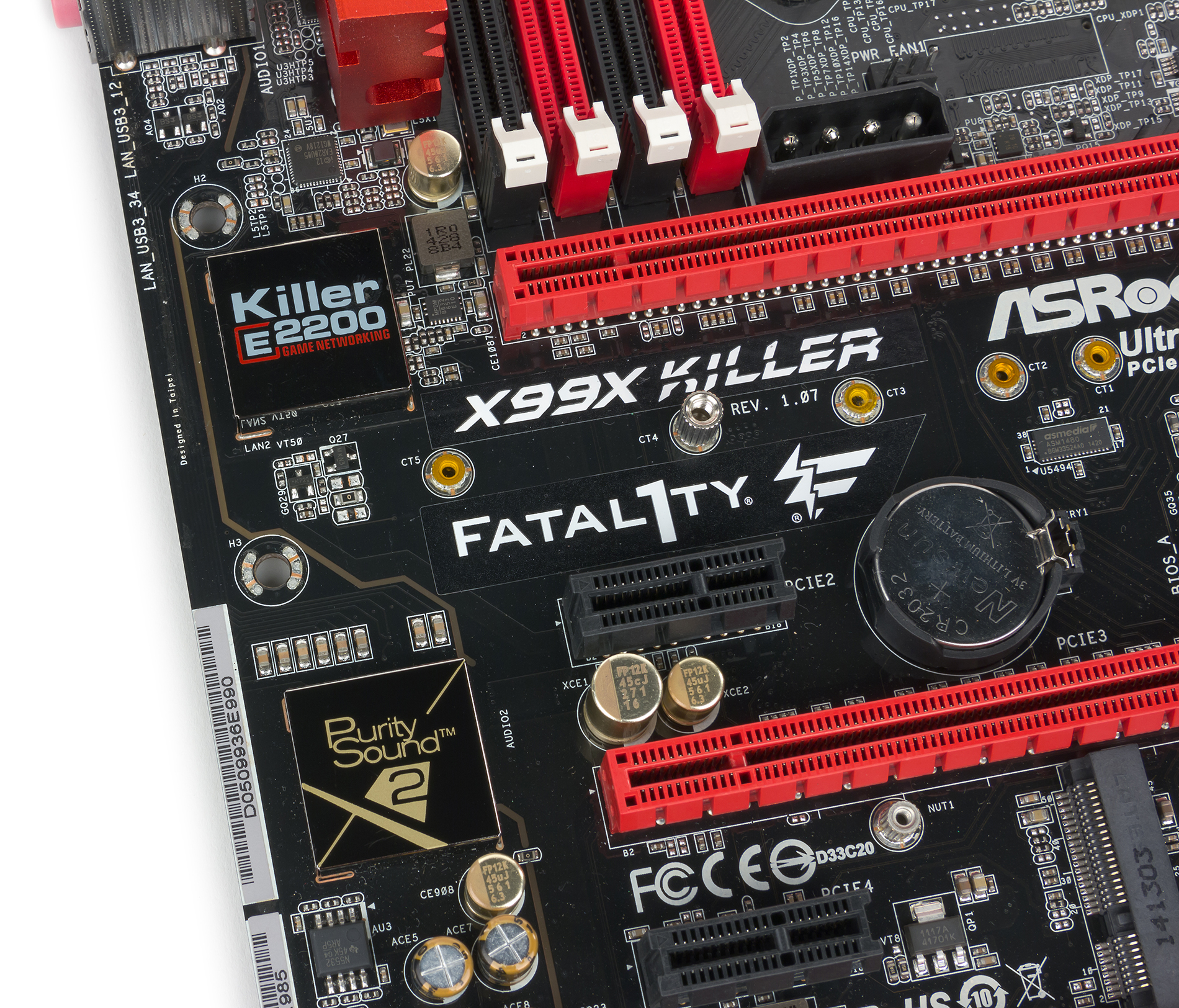

Для подключения к сегменту локальной сети на плате ASRock Fatal1ty X99X Killer реализованы два гигабитных сетевых интерфейса. Первый реализован на базе PHY-контроллера (контроллер физического уровня) Intel i218-V (используется контроллер MAC-уровня, интегрированный в чипсет), а второй — на базе сетевого контроллера Qualcomm Atheros Killer E2200.

Как это работает

Если посчитать количество контроллеров, разъемов и слотов, использующих линии PCI Express 2.0 чипсета Intel X99, то получится следующая картина. На два слота PCI Express 2.0 x1 и разъем Mini-PCIe требуется в совокупности три линии PCI Express 2.0. Еще две линии PCI Express 2.0 задействуют два сетевых контроллера. Кроме того, контроллер USB 3.0 ASMedia ASM1042 — это еще одна линия PCI Express 2.0. В результате получаем, что всего требуется 6 линий PCI Express 2.0. Напомним, что в чипсете Intel X99 общее количество линий PCI Express 2.0 не может превышать восьми (в этом плане Intel X99 не отличается от Intel Z97). Таким образом, по этой части вопросов нет.

Теперь посмотрим, как работает правило 22 высокоскоростных портов. Напомним, что всего в чипсете Intel X99 может быть суммарно 22 высокоскоростных порта ввода/вывода (PCI Express 2.0, SATA 6 Гбит/с, USB 3.0), а технология Flexible IO позволяет конфигурировать их набор, убирая одни порты и добавляя другие. Из 22 высокоскоростных портов ввода/вывода 18 портов строго фиксировано: это четыре порта USB 3.0, шесть портов PCI Express 2.0 и восемь портов SATA 6 Гбит/с. А вот еще четыре порта можно переконфигурировать: два из них могут работать либо как USB 3.0, либо как PCI Express 2.0, а два других — как PCI Express 2.0 или SATA 6 Гбит/с. При этом общее количество портов PCI Express 2.0 не может превышать восьми. Собственно, на плате ASRock Fatal1ty X99X Killer все реализовано очень просто: имеется ровно 21 высокоскоростной порт. Все порты строго фиксированы и не переконфигурируются: это пять чипсетных портов USB 3.0, шесть чипсетных портов PCI Express 2.0 и десять чипсетных портов SATA 6 Гбит/с.

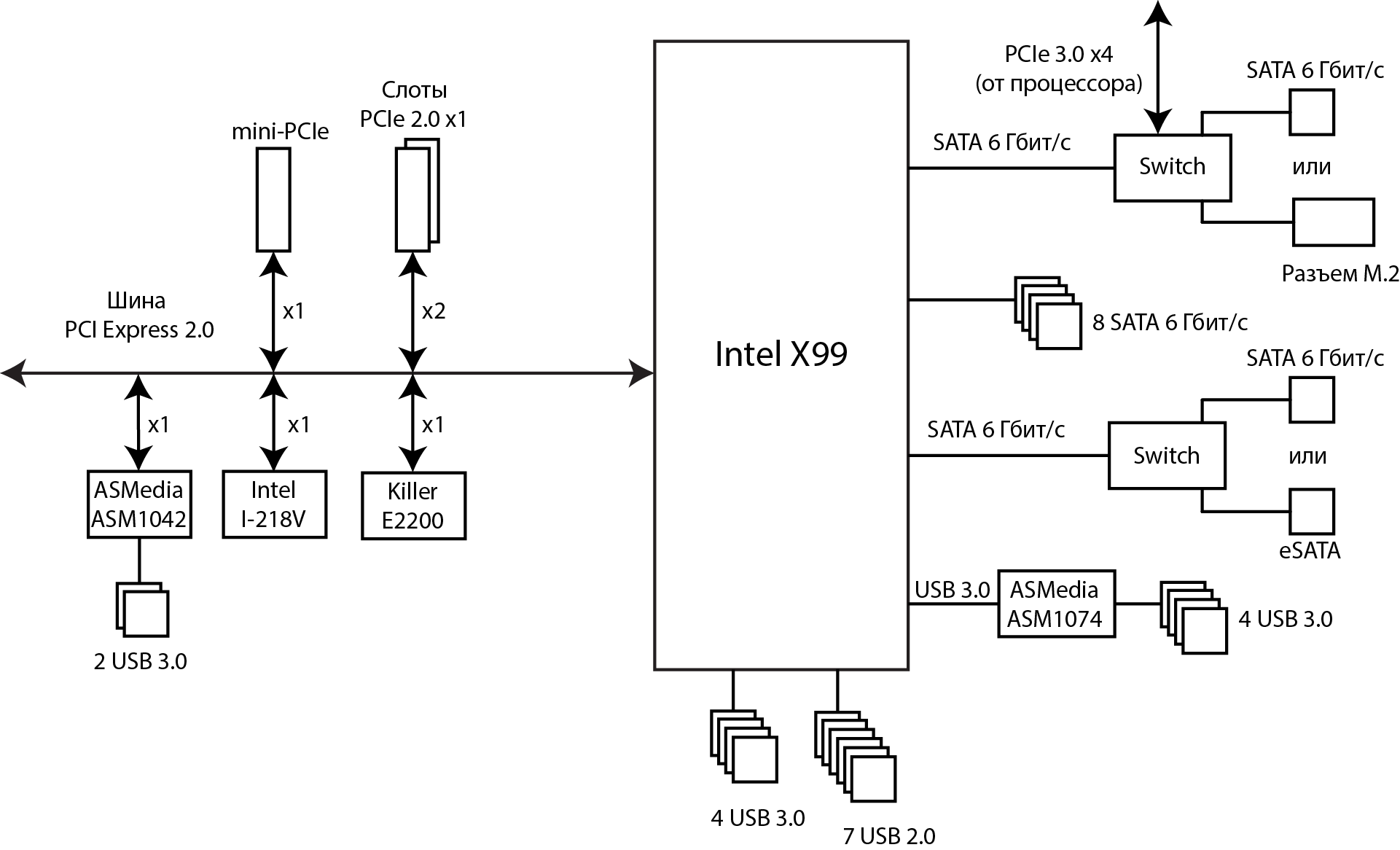

Схема подключения контроллеров и разъемов к чипсету показана на рисунке:

Дополнительные особенности

Среди дополнительных особенностей платы ASRock Fatal1ty X99X Killer можно отметить наличие фирменного разъема HDD Saver Connector. К этому разъему в комплекте с платой поставляется и специальный кабель HDD Saver Cable, который одной стороной подключается к разъему HDD Saver Connector, а другой — к разъемам питания SATA-накопителей. Смысл этого решения заключается лишь в том, что подключенные к разъему HDD Saver Connector накопители с помощью специальной утилиты можно отключать на лету. В документации в качестве обоснования данной функции утверждается, что это экономит электроэнергию, делает подключенные накопители «невидимыми» (при их программном отключении) и, конечно же, продлевает время жизни накопителя.

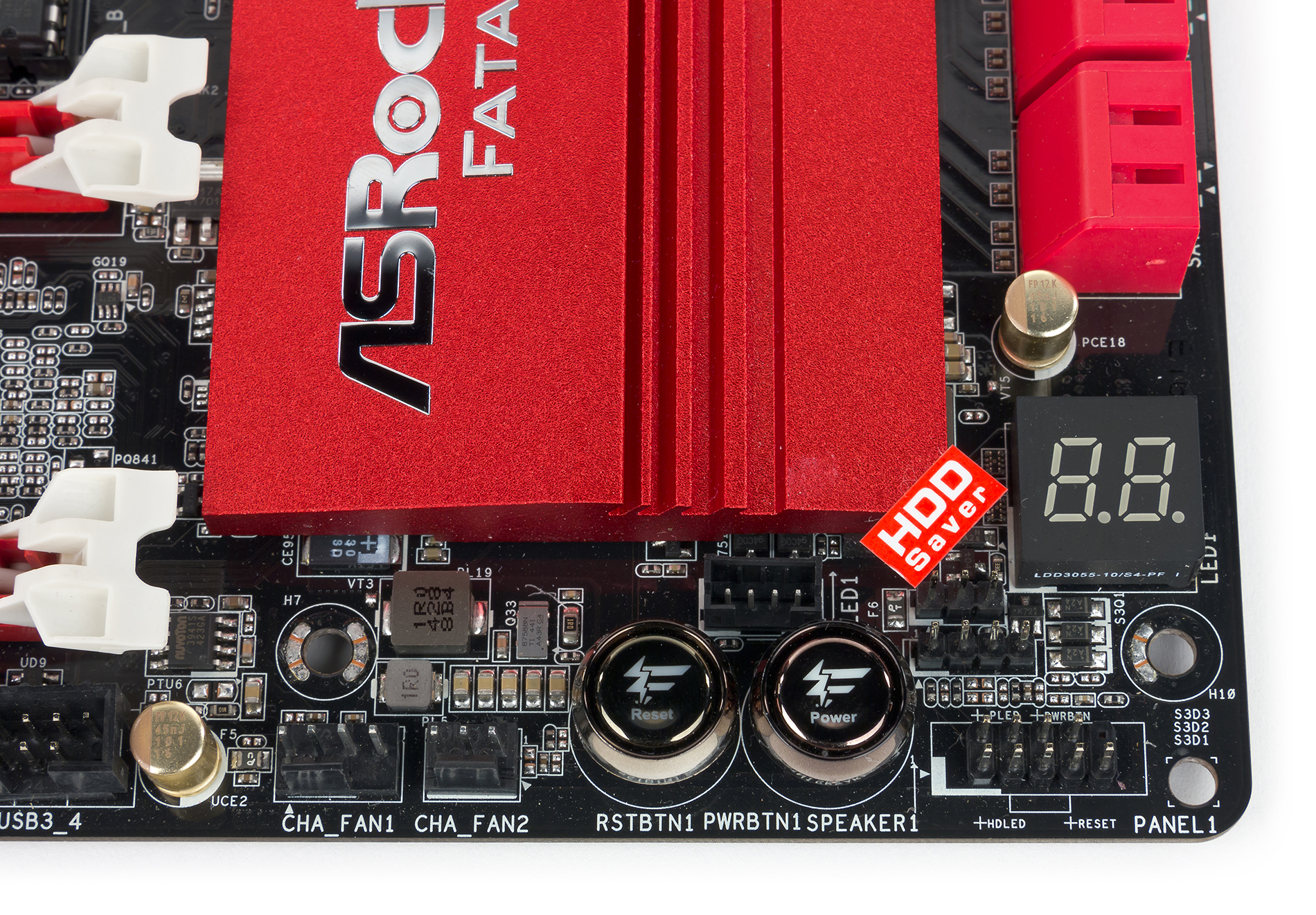

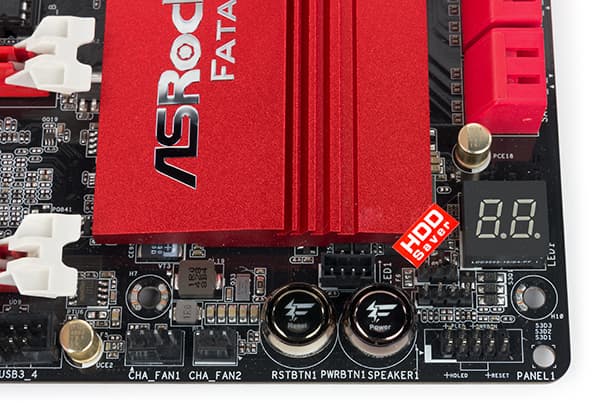

Если говорить о других особенностях ASRock Fatal1ty X99X Killer, то стоит отметить наличие кнопки включения питания и перезагрузки на самой плате. Имеется кнопка ClearCMOS, вынесенная на заднюю панель платы, а также индикатор POST-кодов.

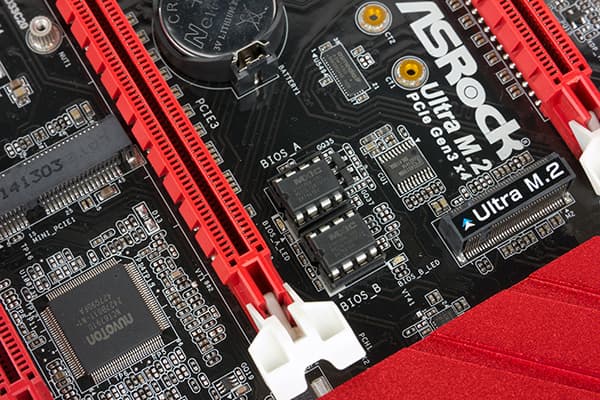

На плате есть переключатель, который позволяет выбрать микросхему BIOS для загрузки системы (их на плате две — Main и Backup). Также к особенностям платы можно отнести наличие разъема для подключения COM-порта. Кроме того, имеется на данной плате специальный разъем USB 2.0 для подключения мыши (Fatal1ty Mouse Port), частота опроса которого может быть поднята до 1000 Гц (стандартная частота опроса USB-устройств составляет 125 Гц). Этот раритетный порт, который сегодня уже никому не нужен, компания ASRock с завидным постоянством реализует на всех своих игровых платах. Впрочем, реализует — это громко сказано. Решение это чисто софтовое (на уровне драйвера) и может быть применено на любой плате. Просто другие производители этим не «заморачиваются», понимая всю бессмысленность и невостребованность данного решения.

Система питания

Как и большинство плат, модель ASRock Fatal1ty X99X Killer имеет 24-контактный и 8-контактный разъемы для подключения блока питания.

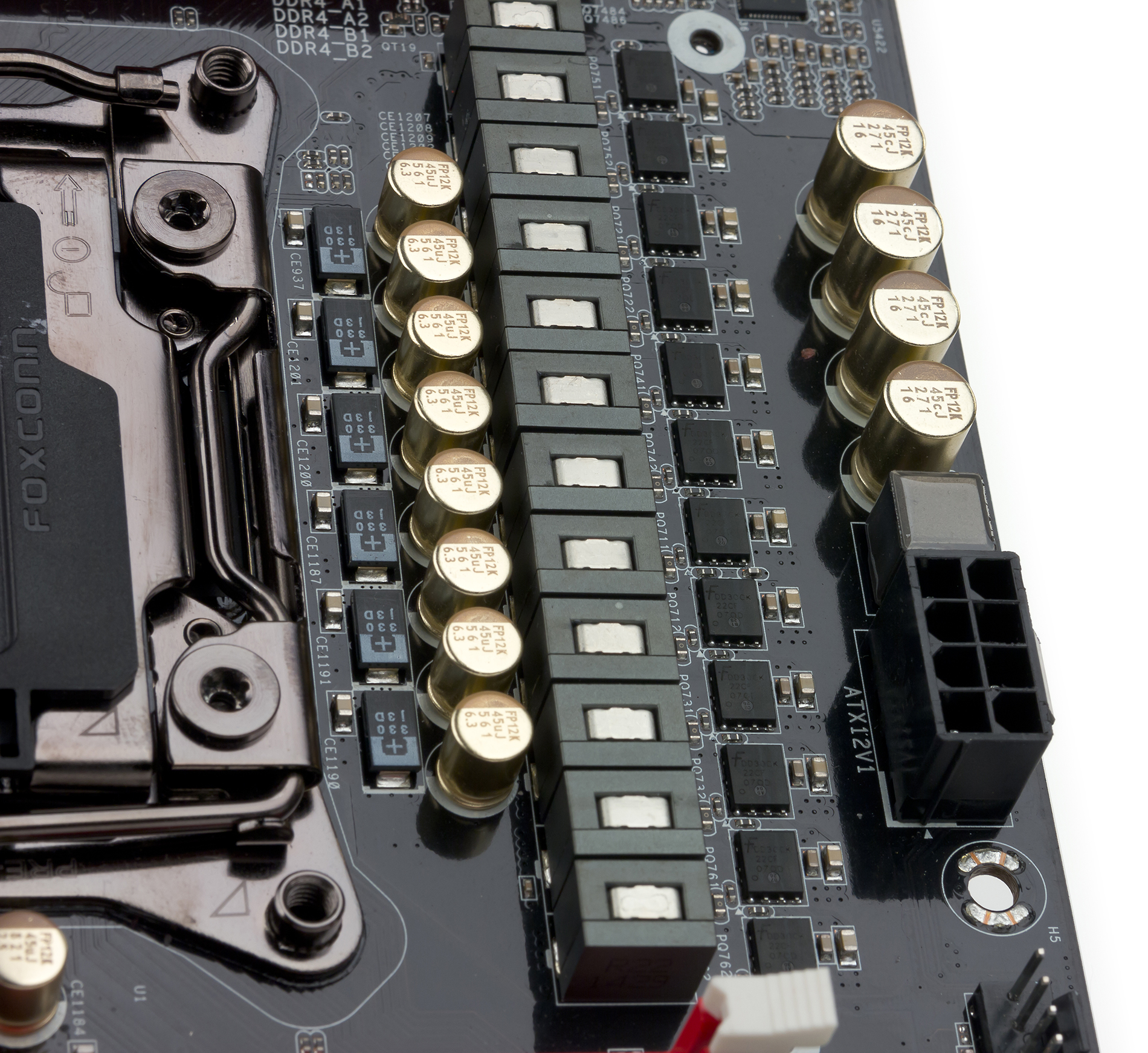

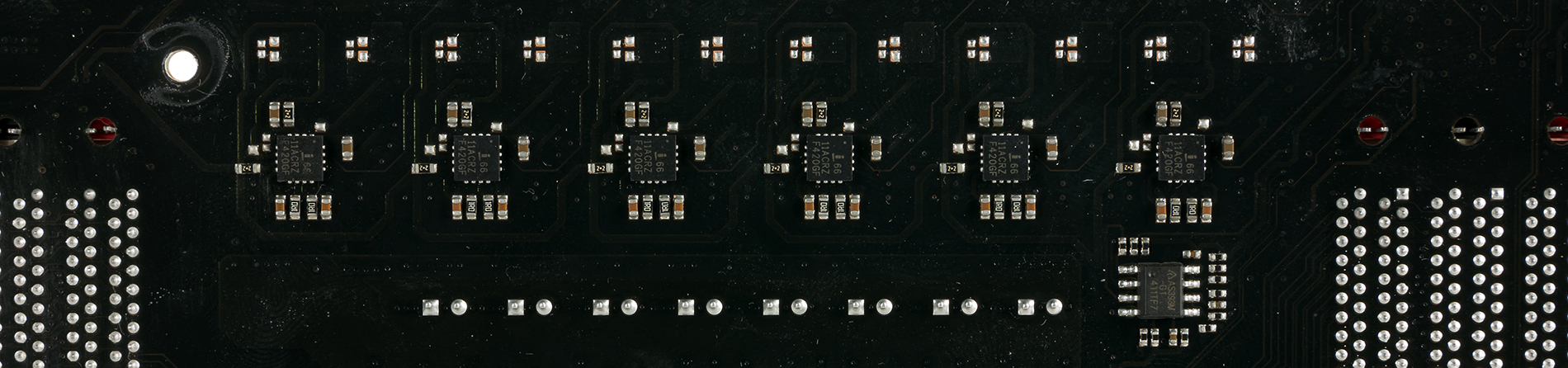

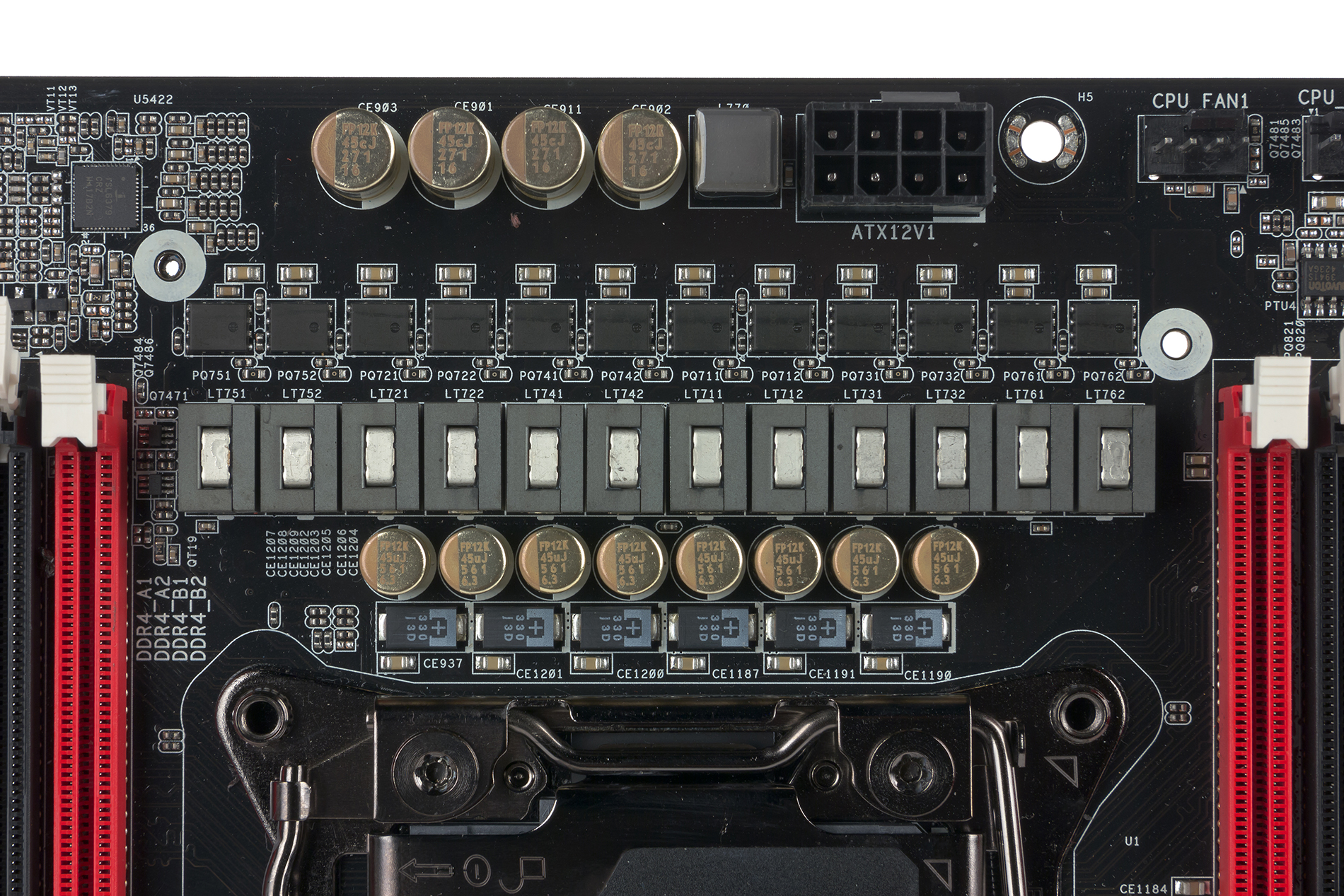

Регулятор напряжения питания процессора на плате является 12-канальным и основан на 6-фазном PWM-контроллере Intersill ISL6379. Для получения 12 каналов питания используются удвоители фаз Intersill ISL6611ACRZ, в которые интегрированы MOSFET-драйверы (эти удвоители фаз расположены с обратной стороны платы). Сами каналы питания построены с использованием Ultra Dual-N MOSFET-чипов.



Система охлаждения

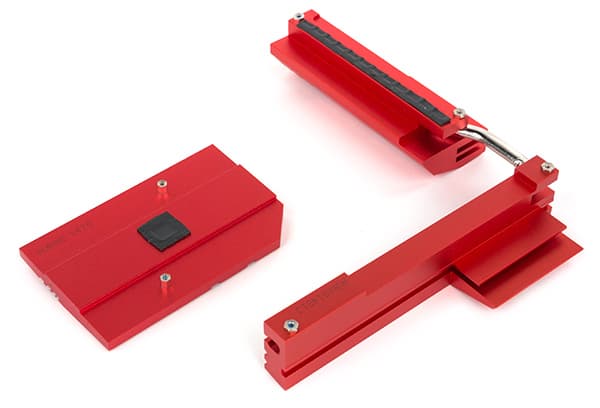

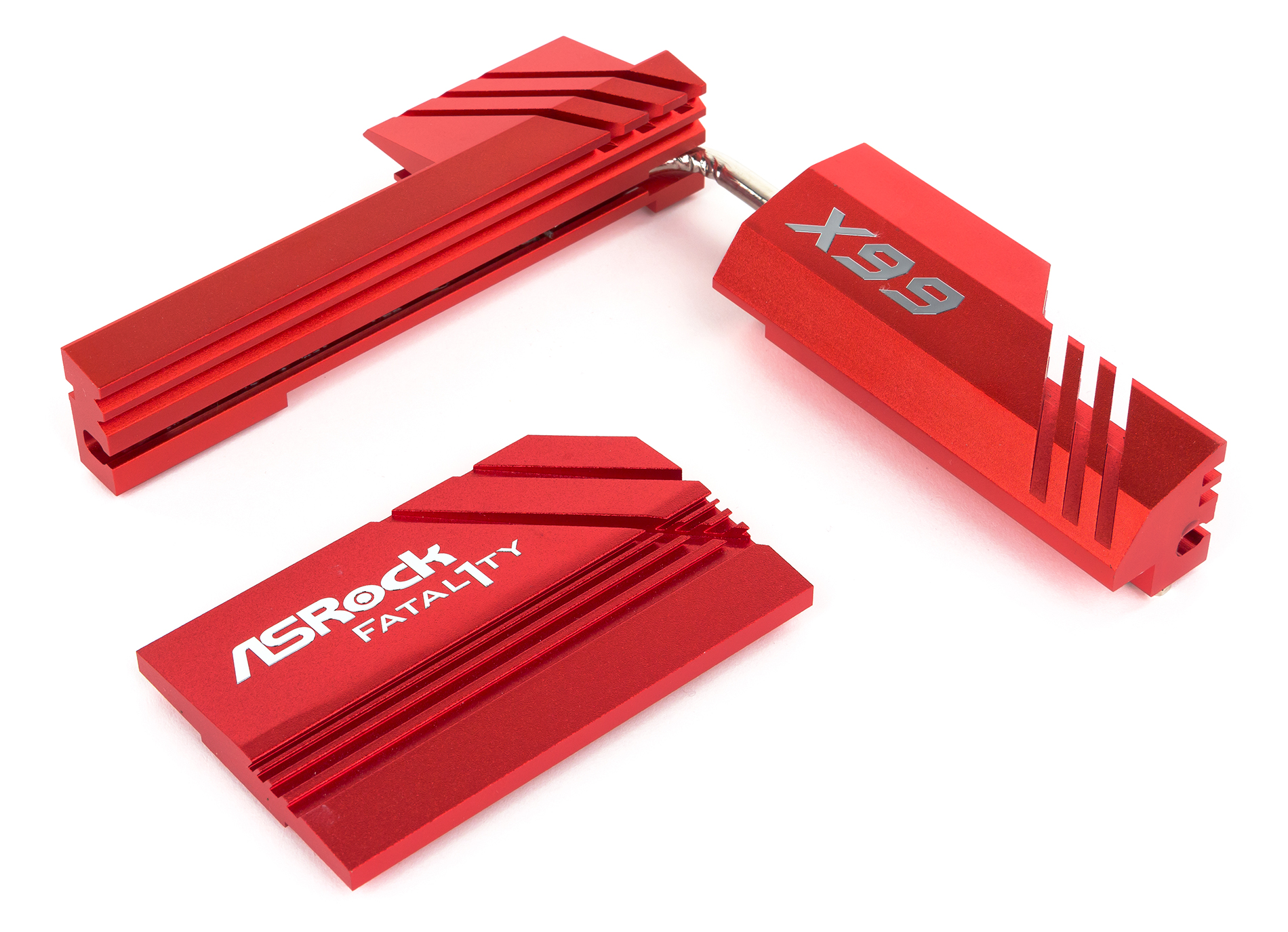

Для охлаждения MOSFET-чипов регулятора напряжения питания процессора на плате имеется два радиатора, которые соединены тепловой трубкой. С MOSFET-чипами, которые расположены в один ряд на плате, контактирует только один радиатор, а второй просто является дополнением первого. Кроме того, есть и еще один радиатор, который закрывает чипсет.

Для создания эффективной системы теплоотвода на плате предусмотрено два четырехконтактных и четыре трехконтактных разъема для подключения вентиляторов.


Аудиоподсистема

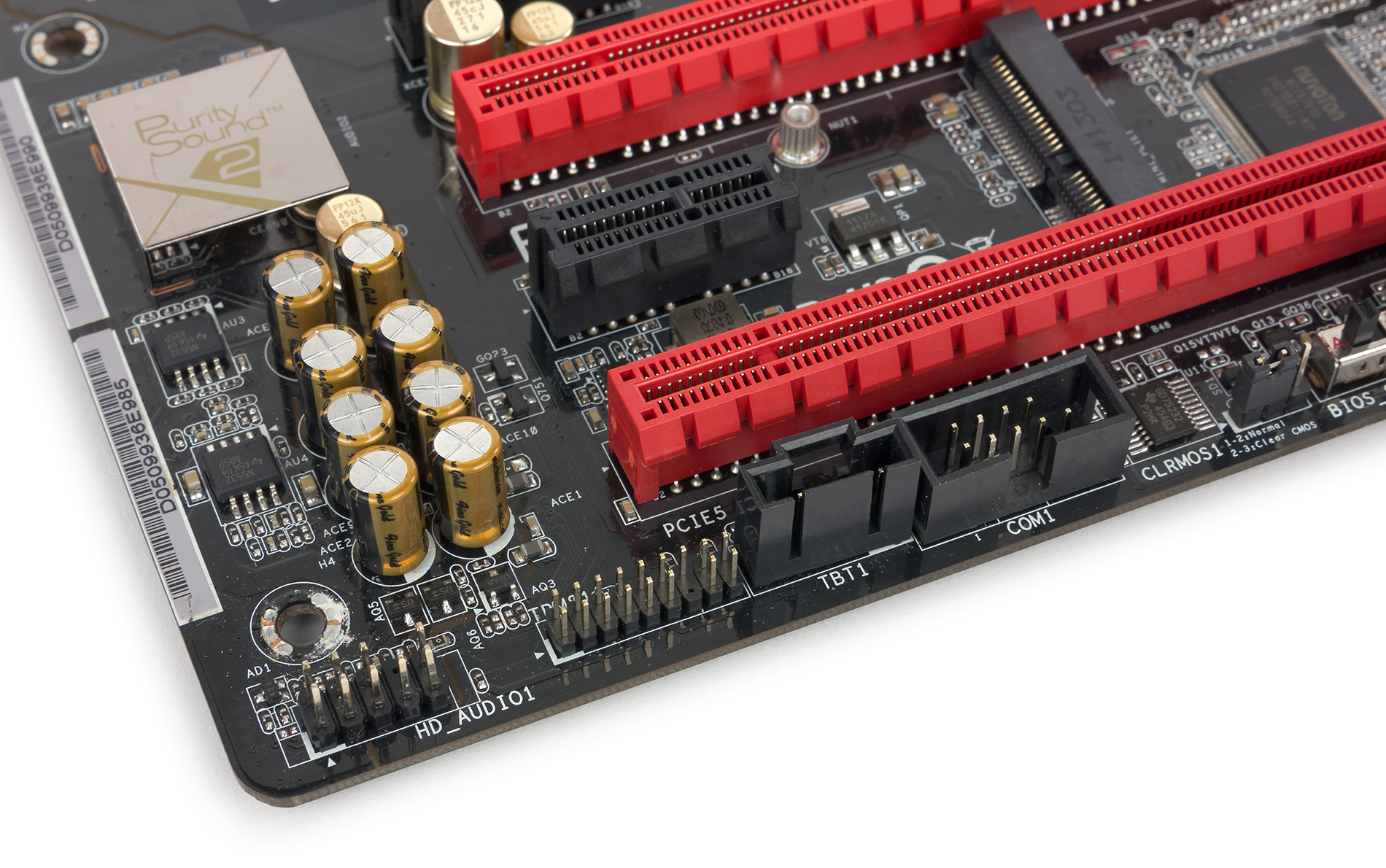

Аудиоподсистема материнской платы ASRock Fatal1ty X99X Killer включает в себя 8-канальный (7.1) HDA-аудиокодек Realtek ALC1150. Кроме того, имеется отдельный усилитель для наушников TI NE5532 (с поддержкой наушников с импедансом 600 Ом) и используются особые аудиоконденсаторы с золотым напылением (Nichicon Fine Gold Series Audio Caps). Сам аудиокодек кодек закрыт металлическим чехлом с надписью Purity Sound 2 (маркетинговое название аудиоподсистемы). Ну а на задней панели платы предусмотрено пять аудиоразъемов типа миниджек (3,5 мм) и один оптический разъем S/PDIF (выход).

Для тестирования выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы использовали внешнюю звуковую карту Creative E-MU 0204 USB в сочетании с утилитой Right Mark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт на плате ASRock Fatal1ty X99X Killer получил оценку «Xорошо». Впрочем, такую оценку ставит утилита RMAA 6.3.0. Мы бы поставили оценку «Посредственно». Одним словом, звуковой тракт на этой плате явно не для ценителей хорошего звука.

Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.

Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ
+0,01, −0,14
Очень хорошо
Уровень шума, дБ (А)
−74,5
Посредственно
Динамический диапазон, дБ (А)
75,0
Посредственно
Гармонические искажения, %
0,0071
Очень хорошо
Гармонические искажения + шум, дБ(A)
−72,6
Посредственно
Интермодуляционные искажения + шум, %
0,059
Хорошо
Взаимопроникновение каналов, дБ
−70,2
Хорошо
Интермодуляции на 10 кГц, %
0,051
Хорошо
Общая оценка
Хорошо

UEFI BIOS

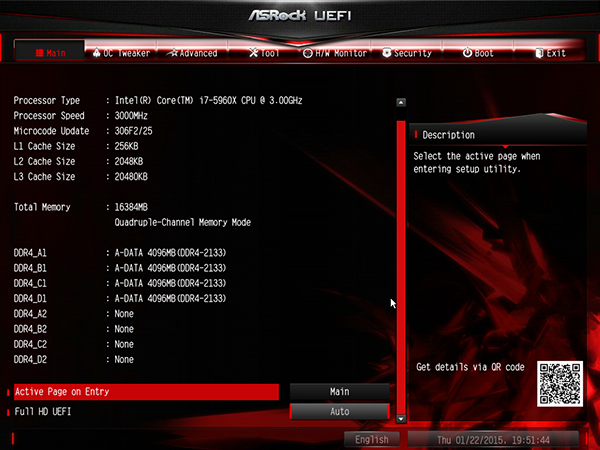

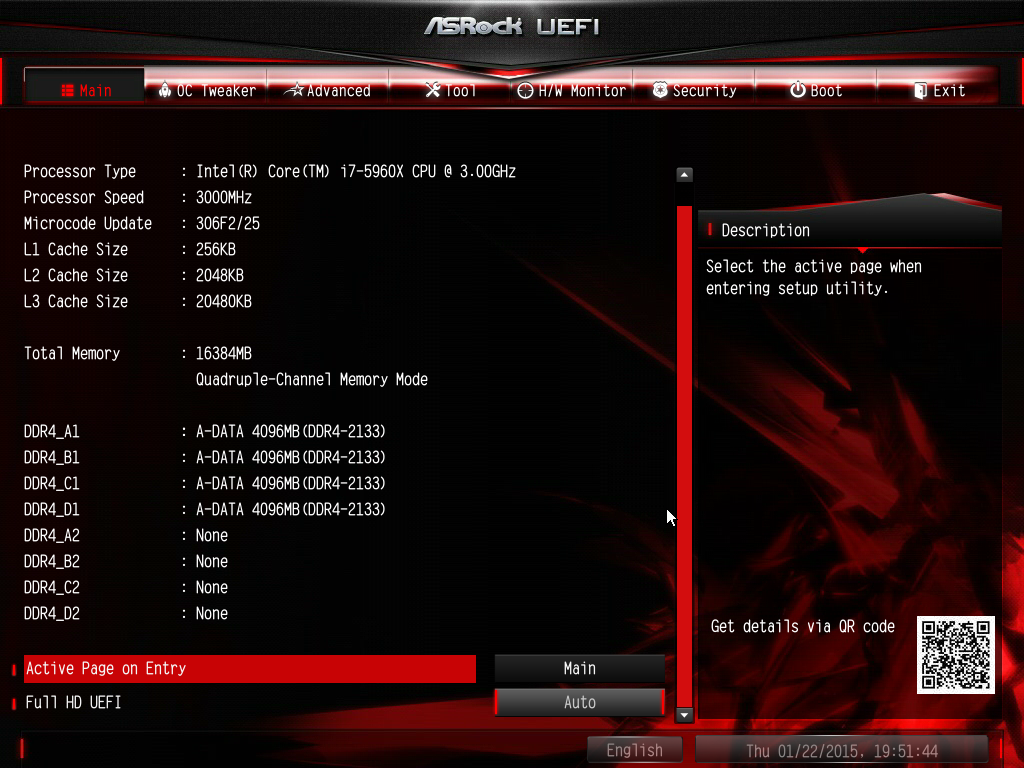

В заключение рассмотрим особенности настройки платы ASRock Fatal1ty X99X Killer через UEFI BIOS.

Как уже отмечалось, на плате используются две микросхемы BIOS, а с помощью перемычки можно выбирать конкретную микросхему для загрузки.

И по функциональным возможностям, и по интерфейсу UEFI BIOS на плате ASRock Fatal1ty X99X Killer мало чем отличается от UEFI BIOS на плате ASRock Fatal1ty Z97X Killer.

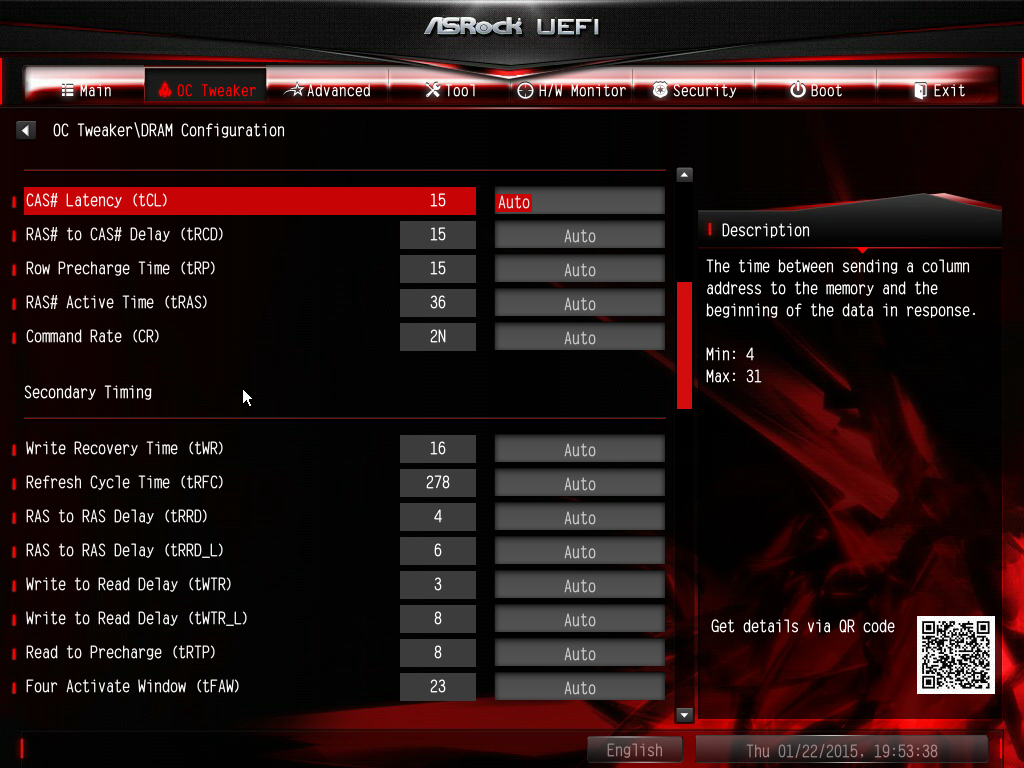

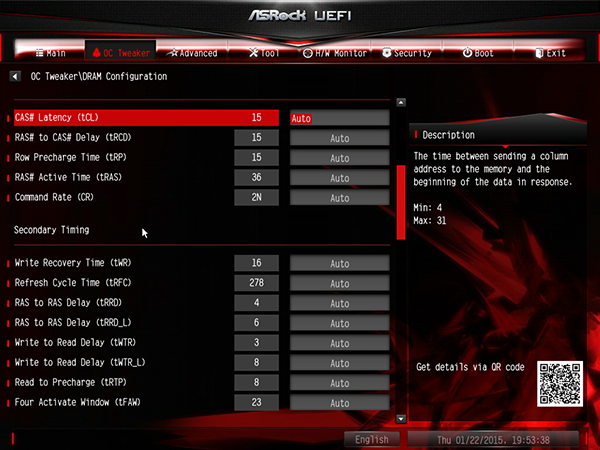

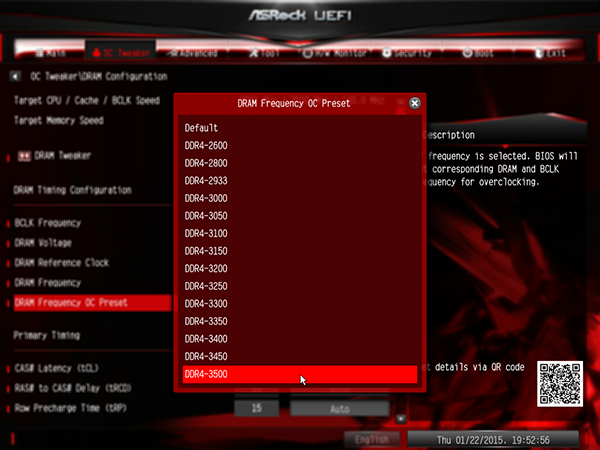

Для разгона процессора и памяти в UEFI BIOS предусмотрена вкладка OC Tweaker. На этой вкладке можно установить частоту памяти вплоть до 3500 МГц. Конечно же, имеется возможность настройки таймингов памяти.

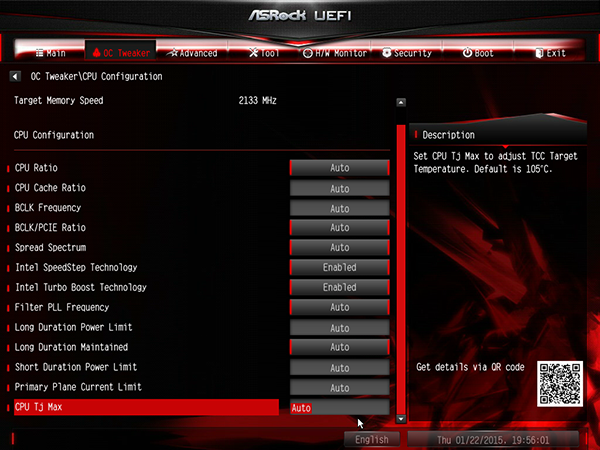

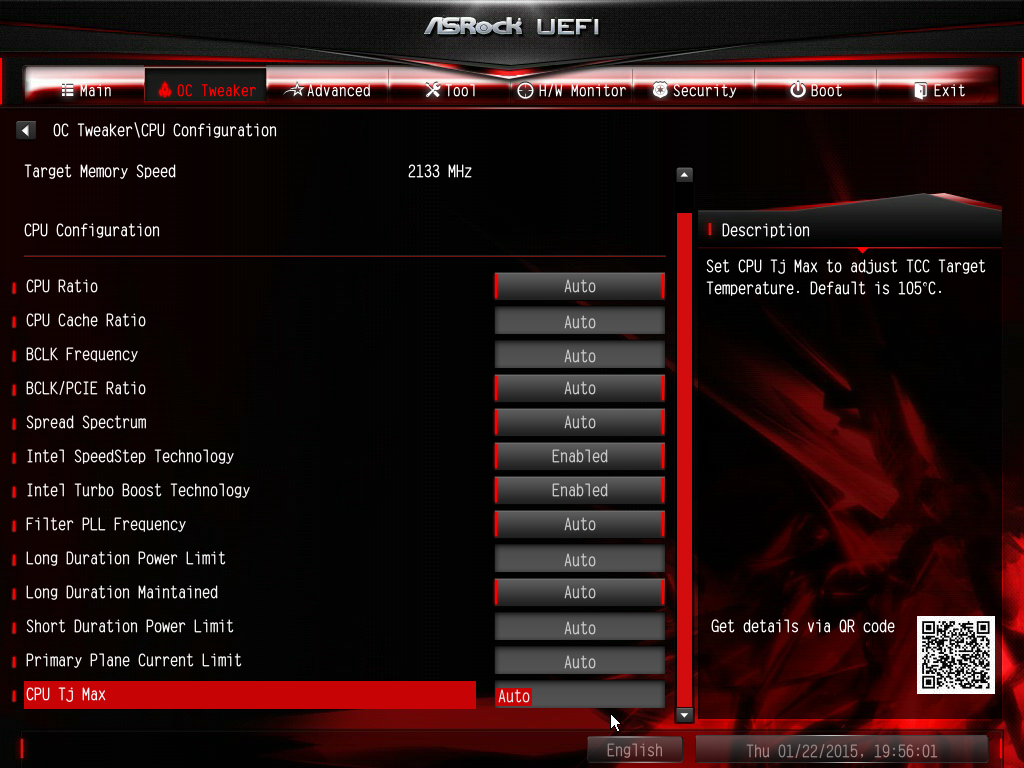

Также на вкладке OC Tweaker имеется возможность настраивать технологию Intel Turbo Boost.

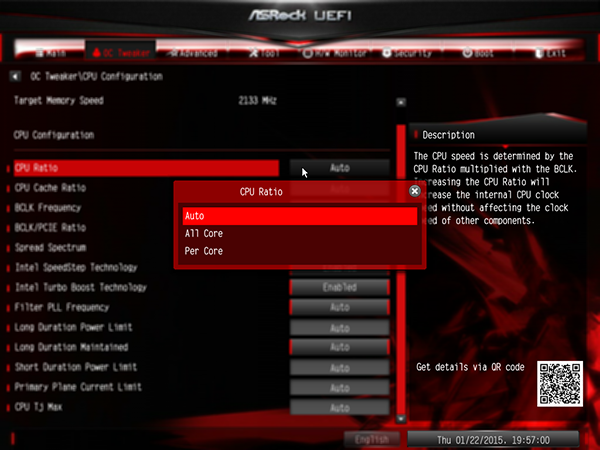

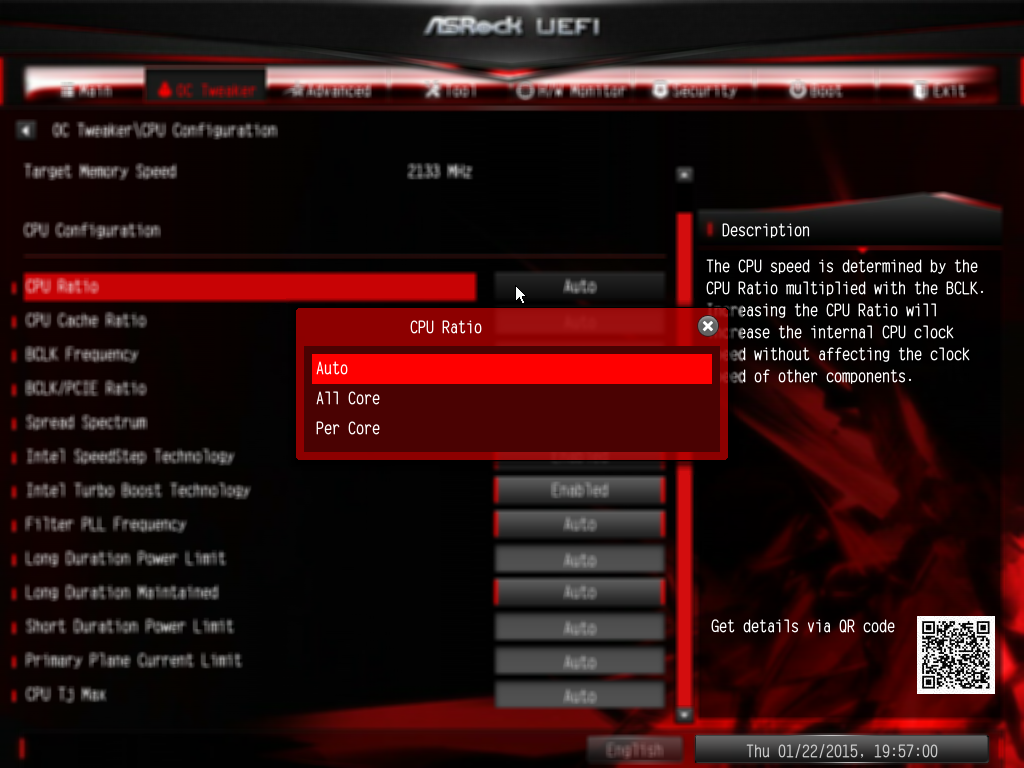

При активированной технологии Intel Turbo Boost разгон процессора Haswell-E путем изменения коэффициента умножения можно реализовывать в двух режимах: задавать коэффициент умножения для каждого случая числа загруженных ядер процессора и задавать коэффициент умножения одновременно для всех загруженных ядер процессора.

В обоих вариантах имеется возможность настройки режима Intel Turbo Boost по максимальному энергопотреблению (кратковременная и длительная нагрузка, предельное время длительной нагрузки) и току.

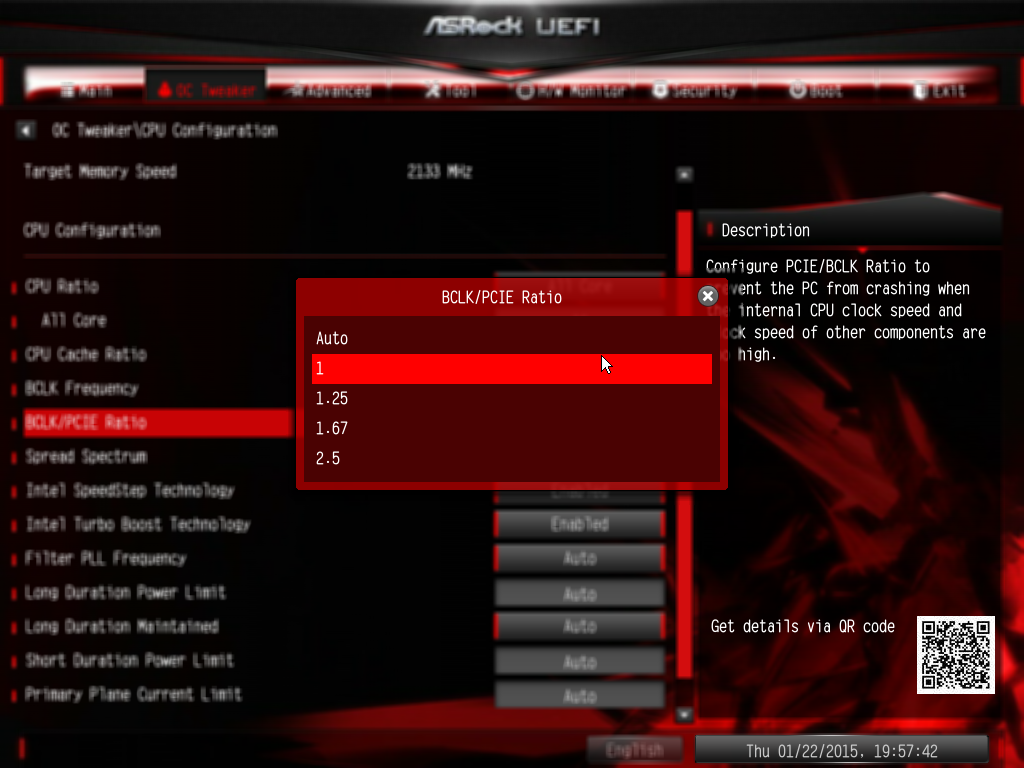

Разгон процессора возможен не только путем увеличения коэффициента умножения, но и за счет изменения опорной частоты для ядер процессора. На вкладке OC Tweaker можно задавать частоту BCLK Frequency и частотный множитель BCLK/PCIE Ratio.

Частота BCLK Frequency представляет собой опорную частоту ядер процессора, а частота PEG/DMI получается делением BCLK Frequency на частотный множитель BCLK/PCIE Ratio.

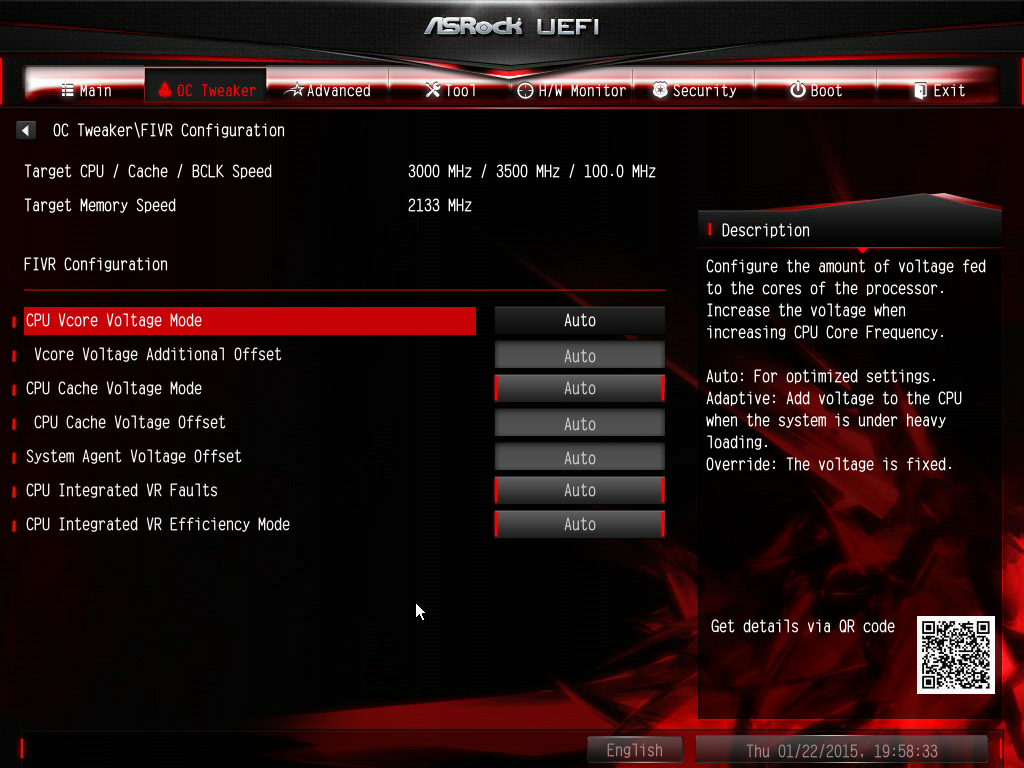

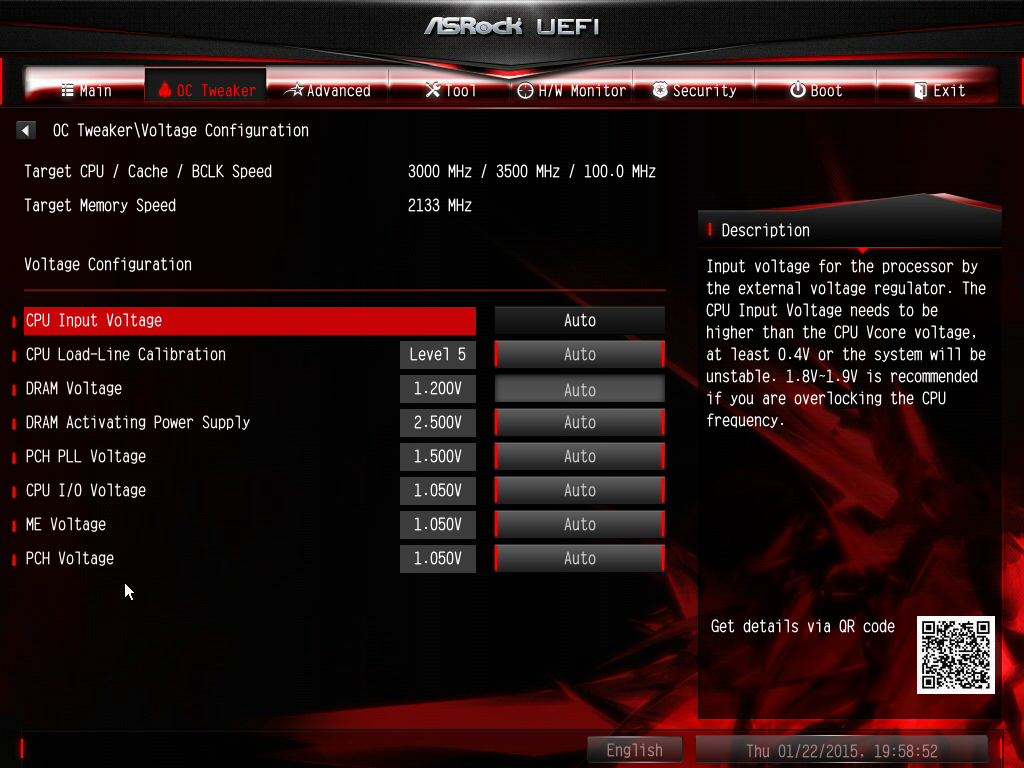

Также в разделе OC Tweaker можно отдельно задать коэффициент для кэша L3 (CPU Cache Ratio), настраивать режимы работы интегрированного в процессор регулятора напряжения питания (IVR) и внешнего регулятора напряжения питания.


В качестве примера укажем, что процессор Intel Core i7-5960X на этой плате нам удалось разогнать только до частоты 3,9 ГГц при частоте BCLK Frequency 100 МГц и множителе BCLK/PCIE Ratio равном 1,00. Для разгона мы изменяли только коэффициент умножения (39), а все остальные параметры не изменялись (значения auto).

Вообще, для нашего экземпляра процессора Intel Core i7-5960X это очень низкий результат. К примеру, на платах Asus на базе чипсета Intel X99 мы разгоняли это процессор таким же точно образом до частоты 4,2 ГГц.

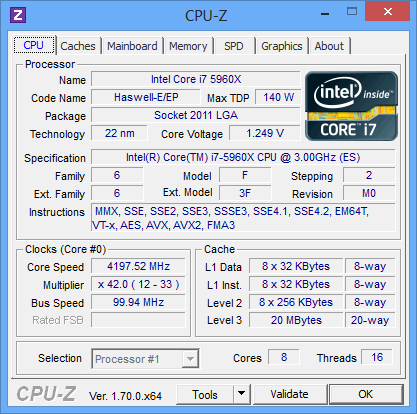

По всей видимости, проблема заключается в том, что при таком способе разгона напряжение питания ядер процессора устанавливается недостаточно высоким. Мы попробовали вручную. повысить напряжение питания на ядрах процессора до 1,249 В (это то самое значение, которое автоматически устанавливается на платах Asus при коэффициенте умножения 42) и процессор Intel Core i7-5960X «завелся» на частоте 4,2 ГГц.

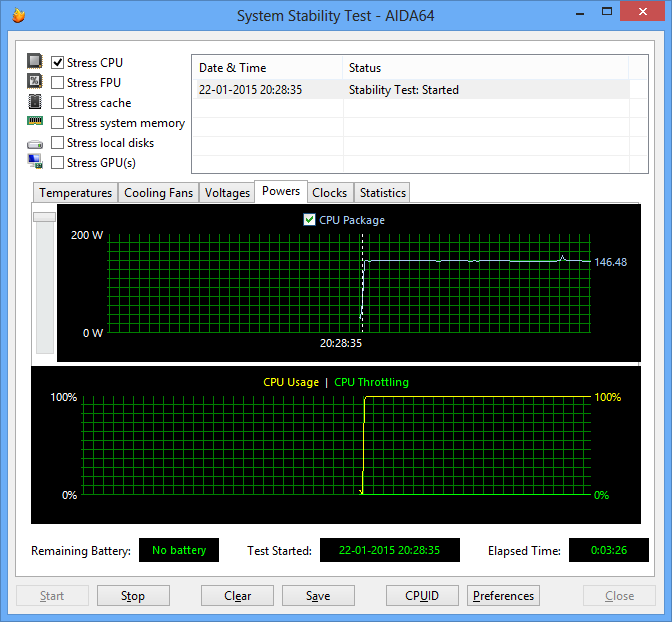

Отметим, что при таком разгоне при загрузке процессора стресс-тестом Stress CPU (целочисленные вычисления) из пакета AIDA64 температура его ядер не превышала 60 °С, а энергопотребление составляло 148 Вт.

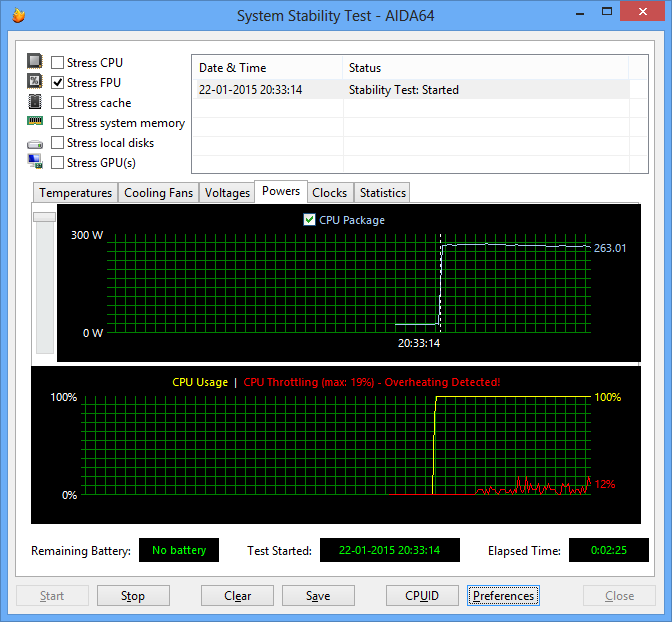

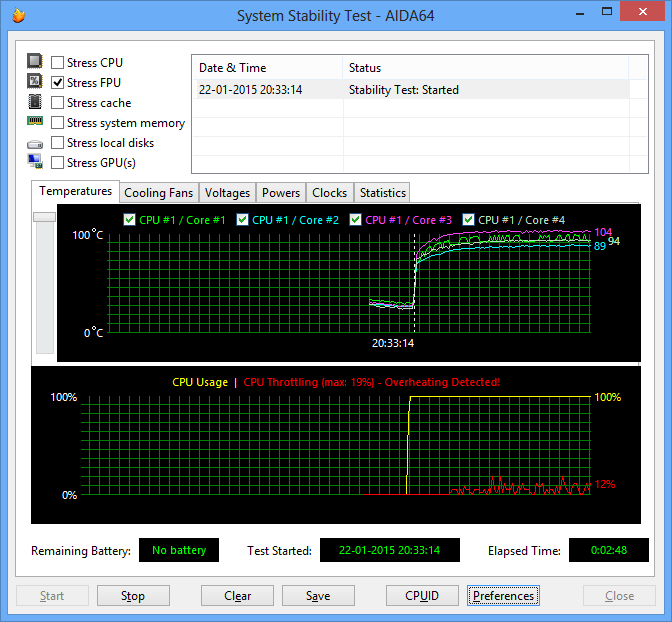

При загрузке процессора стресс-тестом Stress FPU, который в значительно большей степени нагревает процессор, наступал перегрев процессора и режим троттлинга. По данным утилиты AIDA64 энергопотребление процессора в этом случае составляло 265 Вт. Правда, эта цифра кажется нереальной и вряд ли она соответствует действительности.

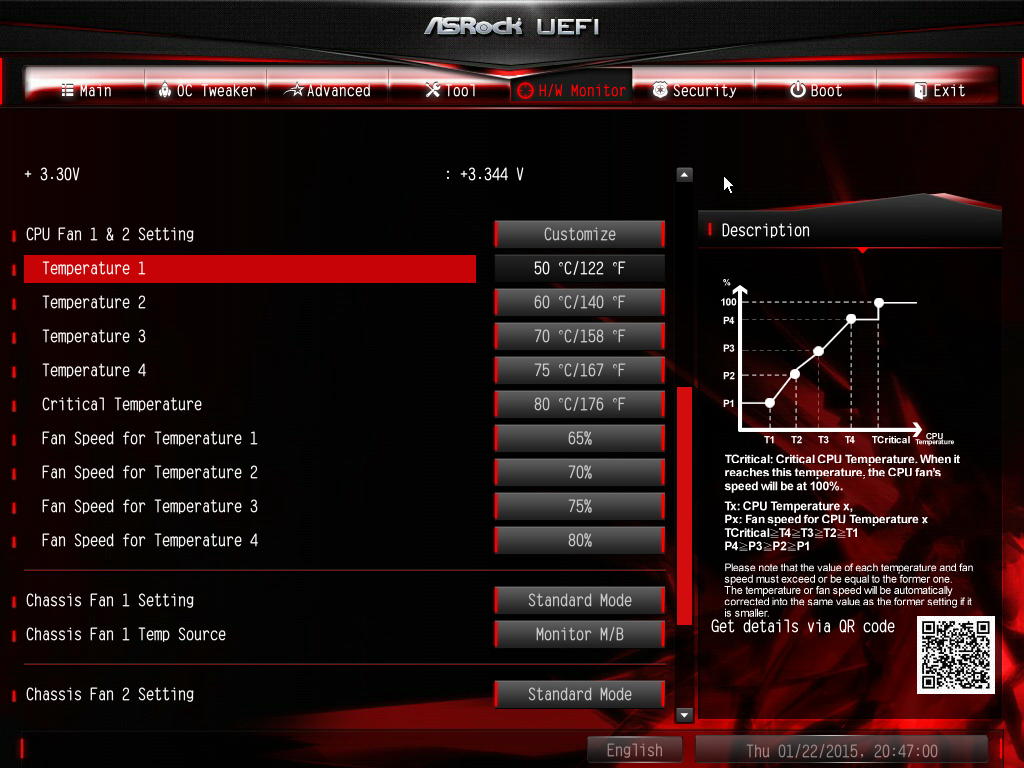

Еще одна полезная настройка в UEFI BIOS — возможность управления режимом работы подключенных к плате вентиляторов. Для двух вентиляторов кулера процессора, а также для двух дополнительных корпусных вентиляторов имеется возможность выбрать один из четырех предустановленных скоростных режимов работы (Full Speed, Performance Mode, Standart Mode, Silent Mode) или по пяти точкам построить график зависимости скорости вращения вентилятора от температуры.

Скорость вращения вентилятора задается в процентах (от 0% до 100%). Причем если речь идет о вентиляторе кулера процессора, то его скорость привязывается к температуре процессора, которая задается в диапазоне от 30 до 80 °С. Для дополнительных корпусных вентиляторов можно в качестве привязки выбрать как температуру процессора, так и температуру датчика на материнской плате (в диапазоне от 60 до 80 °С).

Выводы

Итак, давайте подведем итог. Прежде всего, еще раз напомним, что плату ASRock Fatal1ty X99X Killer компания позиционирует как игровое решение. Почему это так — для нас осталось загадкой. Вообще, есть в ассортименте компании ASRock плата ASRock X99 Extreme6, которая не позиционируется как игровое решение. Так вот, самое интересное, что платы ASRock Fatal1ty X99X Killer и ASRock X99 Extreme6 практически не отличаются друг от друга. Единственное отличие заключается в том, что на плате ASRock X99 Extreme6 вместо сетевого контроллера Qualcomm Atheros Killer E2200 установлен контроллер Qualcomm Atheros AR8171. Фактически, это одна и та же плата с двумя вариантами названия. И почему одна из них игровая, а другая нет — совершенно непонятно. Нет, ну конечно на плате ASRock Fatal1ty X99X Killer есть еще и специальный игровой порт для мыши, но вряд ли это можно считать серьезным аргументом.

На наш взгляд, ASRock Fatal1ty X99X Killer — это абсолютно не игровая плата. И дело не в конкретной модели, а в том, что плата на чипсете Intel X99 не ориентирована на игровые ПК, поскольку использование шести- и восьмиядерных процессоров Haswell-E (не говоря уже про 18-ядерные Xeon) для игр попросту нецелесообразно.

Но если забыть про нелепое позиционирование платы ASRock Fatal1ty X99X Killer, то в целом, это очень неплохое решение, которое вполне подходит для создания высокопроизводительной рабочей станции.

Вопрос о том, насколько актуальна для этой платы поддержка серверных процессоров Intel Xeon и серверной памяти, довольно спорный. Вообще, в линейке плат ASRock на чипсете Intel X99 есть и плата, которая позиционируется как решение для рабочей станции (ASRock X99 WS). Вот там поддержка процессоров Intel Xeon E5 v.3 вполне логична.

Впрочем, поскольку поддержка этих процессоров реализована на уровне BIOS и никак не усложняет саму плату и не увеличивает ее стоимость, то почему бы и нет. Подавляющему большинству пользователей такая поддержка не нужна, но и не мешает. Но, возможно, кому-то это и потребуется.

Остается добавить, что средняя розничная стоимость данной платы на момент публикации статьи составляла примерно 16 тысяч рублей. Это немного выше, чем, к примеру, стоимость платы Asus X99-A, но и по функциональности ASRock Fatal1ty X99X Killer превосходит эту модель Asus.
