В этой статье мы рассмотрим 23,6-дюймовый моноблок Mnb Elt T731H российской компании Aquarius, который вполне можно позиционировать как решение для корпоративного сектора рынка или для образовательных учреждений.
Моноблок Aquarius Mnb Elt T733H собран на базе платформы Mitac Maestro 870/880, которая была представлена в 2013 году.
Комплектация и упаковка

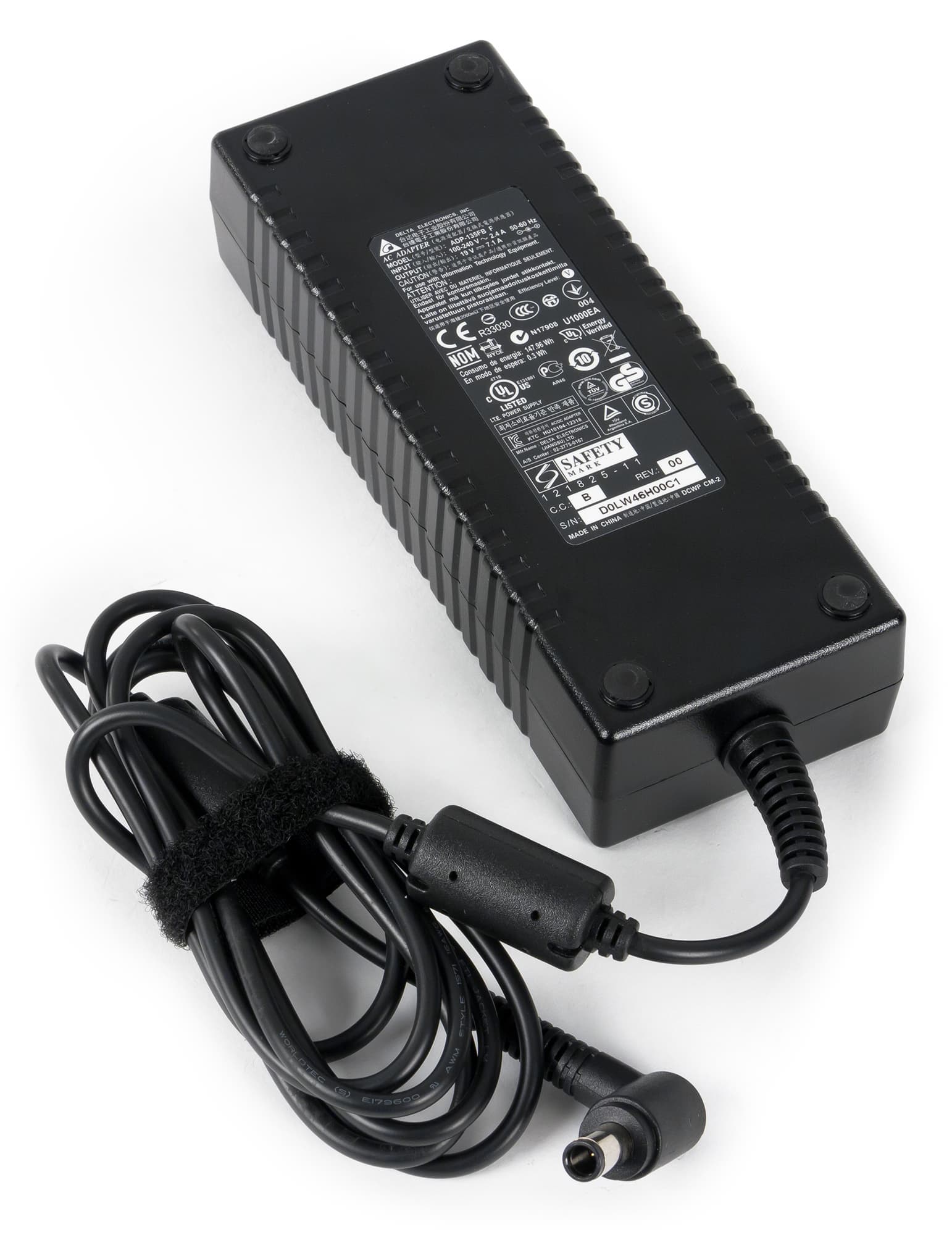

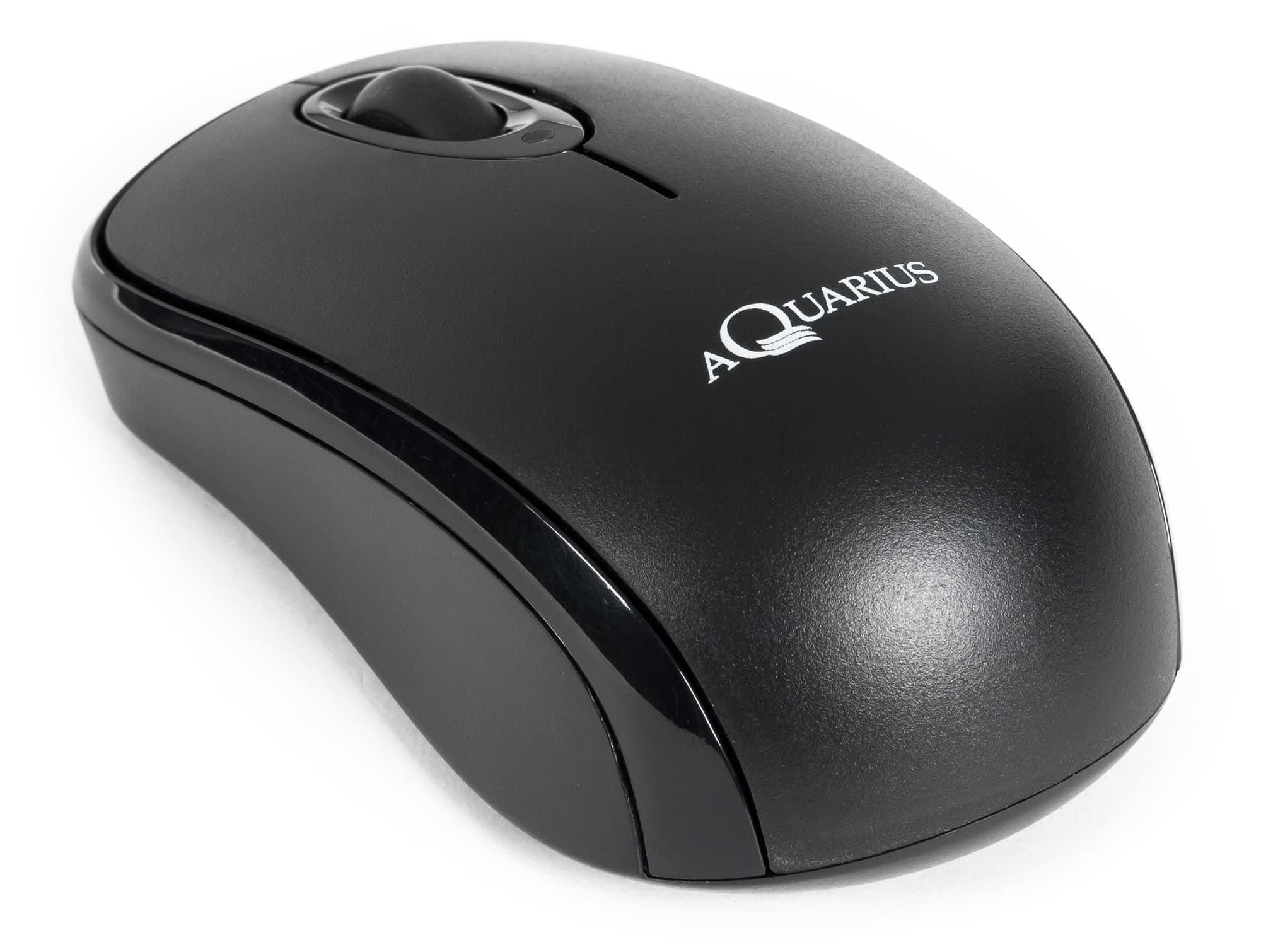

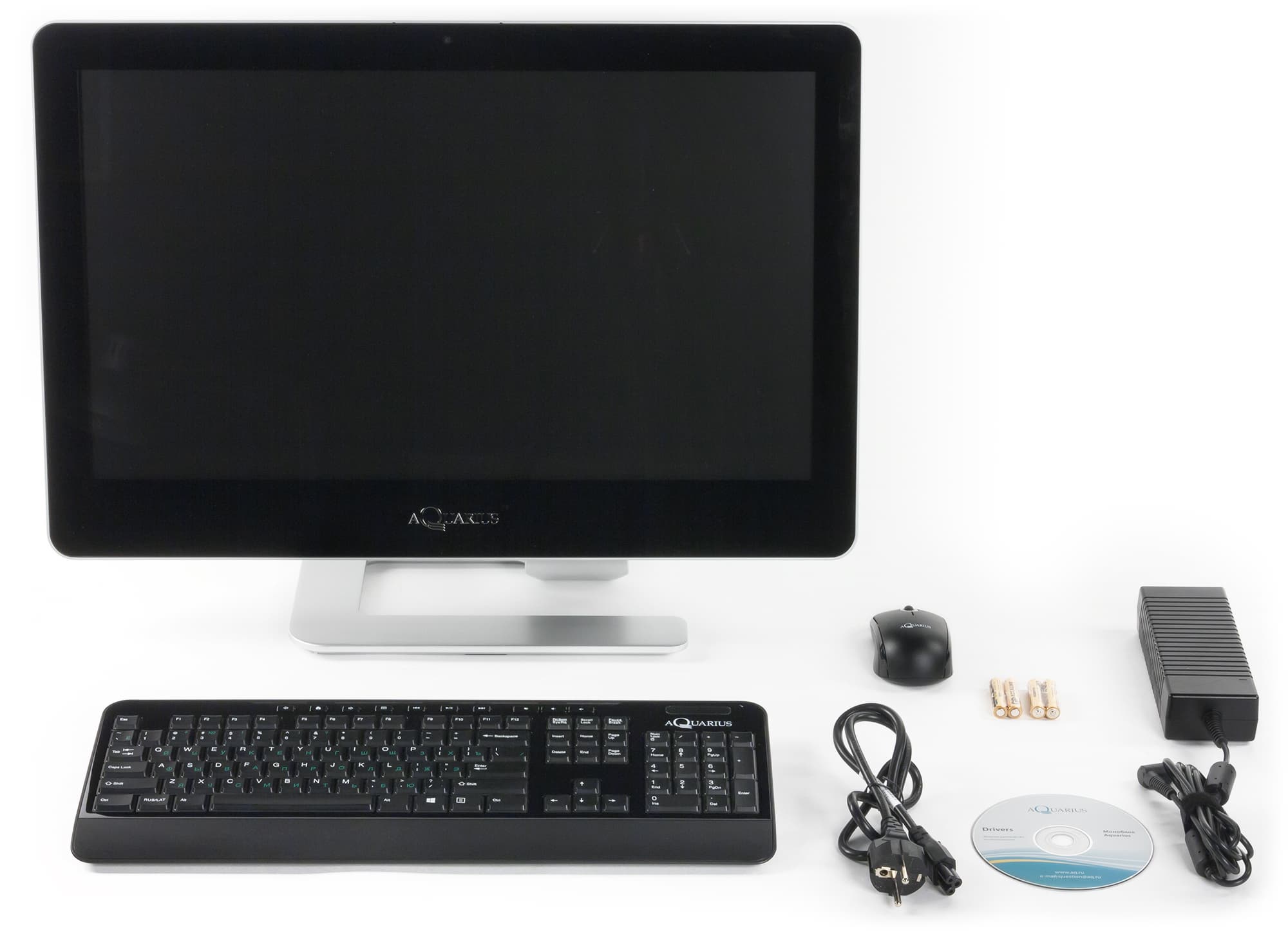

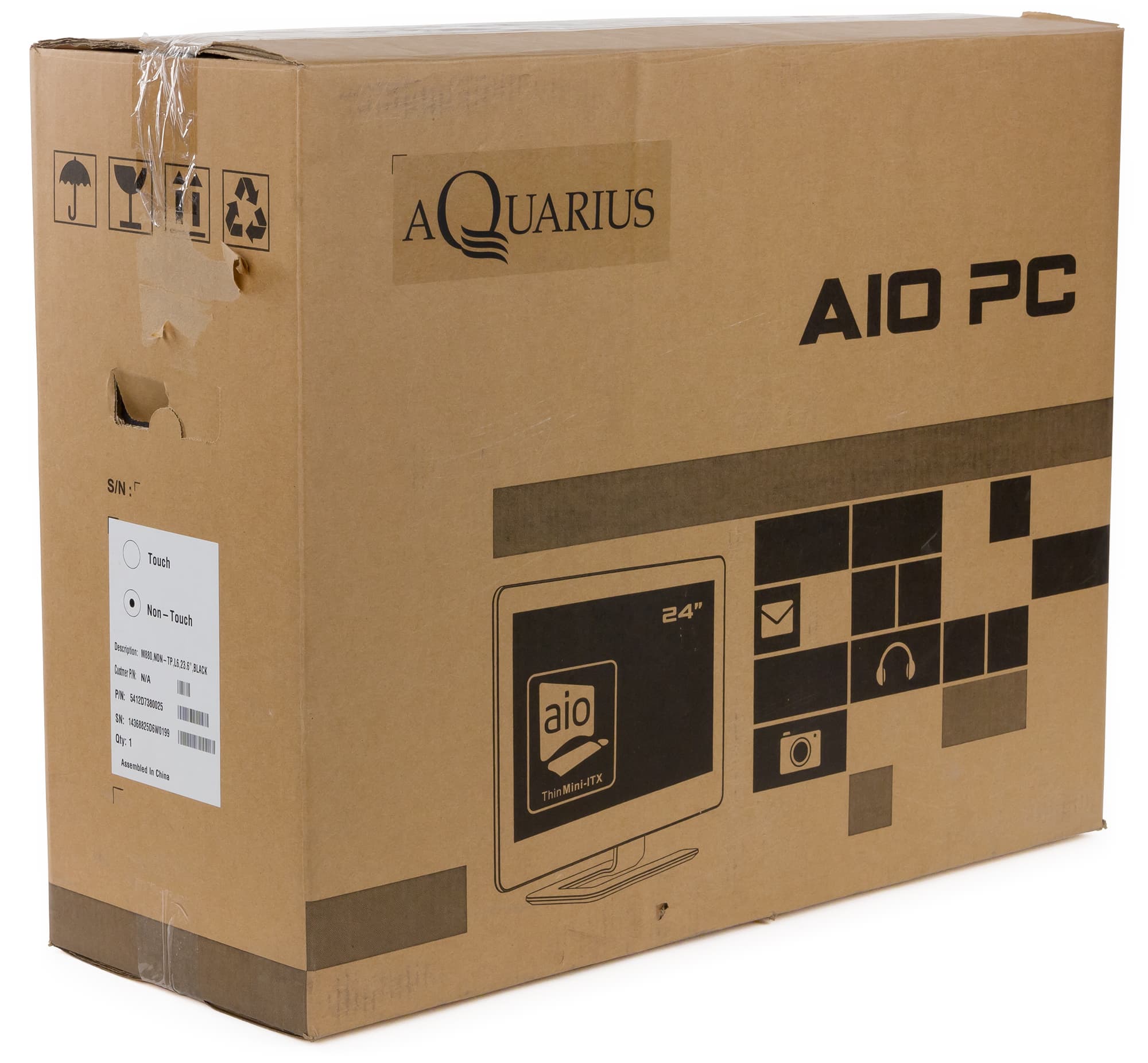

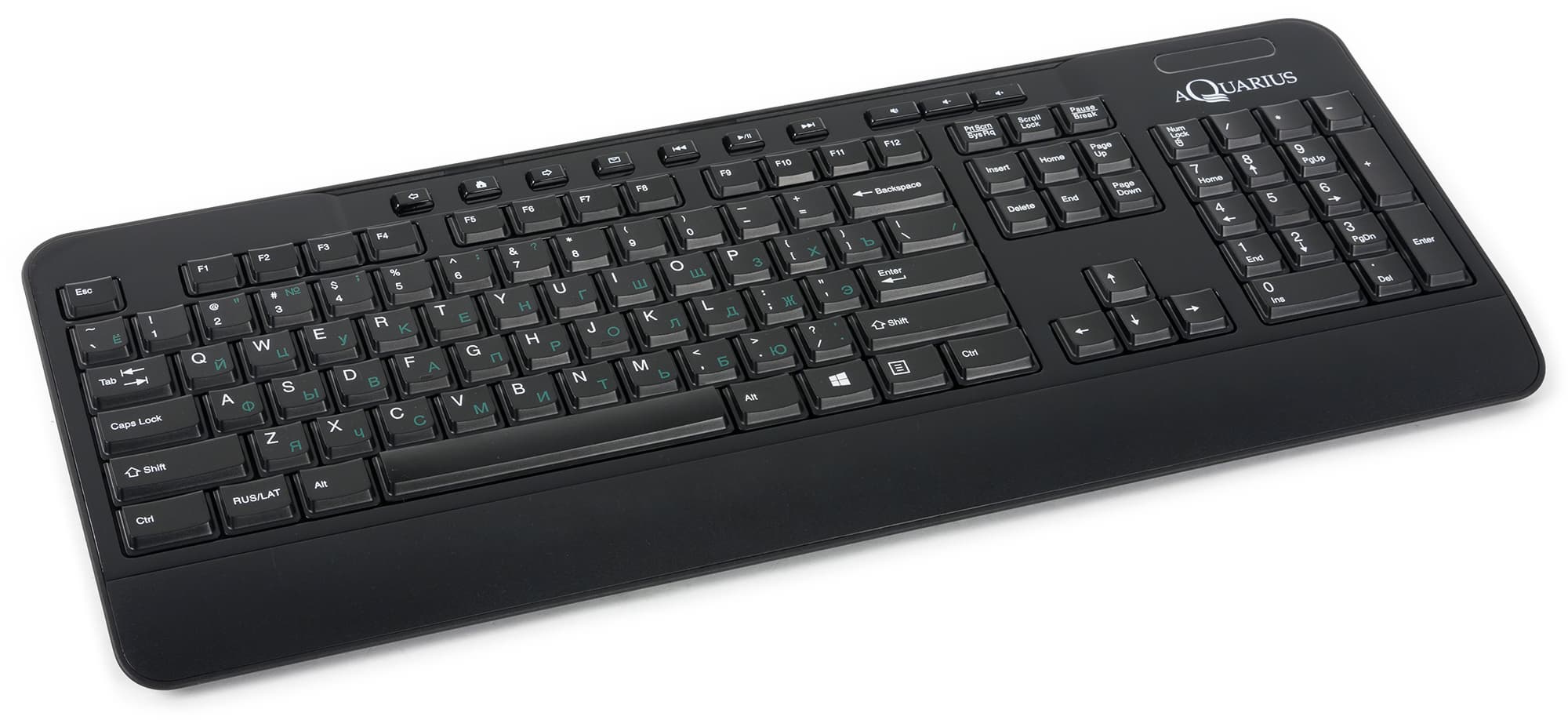

Моноблок Aquarius Mnb Elt T733H поставляется в большой картонной коробке, а в комплект поставки, кроме самого моноблока, входит комплект из беспроводной клавиатуры и мышки, адаптер питания мощностью 135 Вт (19 В, 7,1 А) и DVD-диск .
Конфигурация
Как следует из информации на сайте производителя, конфигурация моноблока может быть различной. Отличия заключаются в модели процессора, объеме оперативной памяти и конфигурации подсистемы хранения данных.
Спецификация моноблока, который был у нас на тестировании, приведена в таблице.
| Моноблок Aquarius Mnb Elt T733H | ||
| Процессор | Intel Core i5-4690 | |
| Чипсет | Intel H87 | |
| Оперативная память | 8 ГБ DDR3L-1600 (один SO-DIMM-модуль Foxline FL1600D3S11-8G) | |
| Видеоподсистема | Intel HD Graphics 4600 | |
| Экран | 23,6 дюйма, TN, 1920×1080, несенсорный | |
| Звуковая подсистема | Realtek ALC662 | |
| Накопитель | 1 × SSD Kingston SMA200S3120G (120 ГБ, SATA-III, mSATA) 1 × HHD Seagate ST1000DM003-1ER162 (1000 ГБ, 7200 об/мин, SATA-III) | |
| Оптический привод | TSSTcorp CDDVDDW SN-208FB | |
| Картовод | SD/MMC/MS/MS Pro | |
| Сетевые интерфейсы | Проводная сеть | Realtek RTL8168/8111 |
| Беспроводная сеть | Realtek 8823AE (802.11b/g/n) | |
| Bluetooth | Bluetooth 4.0 | |
| Интерфейсы и порты | USB (2.0/3.0) | 2/4 |
| DisplayPort | нет | |
| HDMI 1.4 | 2 (выход, вход) | |
| RJ-45 | 1 | |
| аудиовыход | есть | |
| аудиовход | есть | |
| Веб-камера | есть (1 Мп) | |
| Микрофон | есть | |
| Колонки | Стереофонические динамики (2×5 Вт) | |
| Габариты (Ш×В×Г) без подставки/с подставкой | 587×386×54 мм / 587×445×198 мм | |
| Масса без блока питания | 10,1 кг | |
| Адаптер питания | 135 Вт (19 В, 7,1 А) | |
| Операционная система | Windows 7 (64-битная) | |
Как видно по спецификации моноблока, в его основе лежит конфигурация, представляющая собой нечто среднее между классической конфигурацией ноутбука и настольного ПК. Блок питания используется внешний, модули памяти тоже ноутбучные, а вот все остальное — как в обычном настольном компьютере (правда, без возможности разгона).

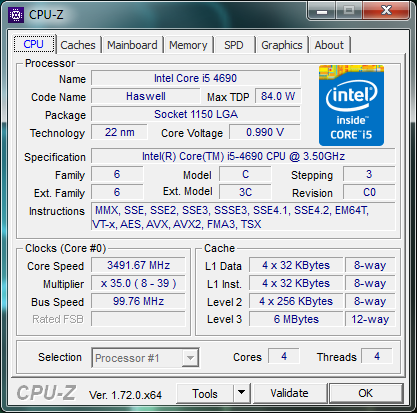

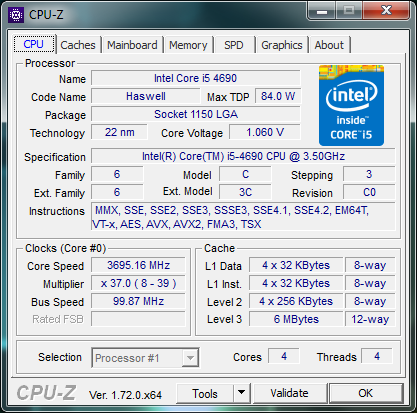

Основой конфигурации является процессор для настольных ПК Intel Core i5-4690. Это четырехъядерный процессор (без поддержки технологии Hyper-Threading) с номинальной тактовой частотой 3,5 ГГц, которая в режиме Turbo Boost может повышаться до 3,9 ГГц. Размер его кэша L3 составляет 6 МБ, а TDP — 88 Вт. Подчеркнем, что процессор устанавливается в обычный разъем LGA1150 и может быть легко заменен.

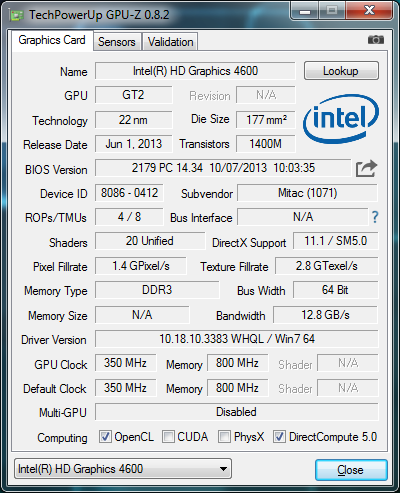

В этот процессор интегрировано графическое ядро Intel HD Graphics 4600, базовая частота которого составляет 350 МГц, а частота в режиме Turbo Boost — 1,2 ГГц.
Отметим, что моноблоки Aquarius Mnb Elt T733H могут комплектоваться и другими моделями процессоров Intel Core четвертого поколения.

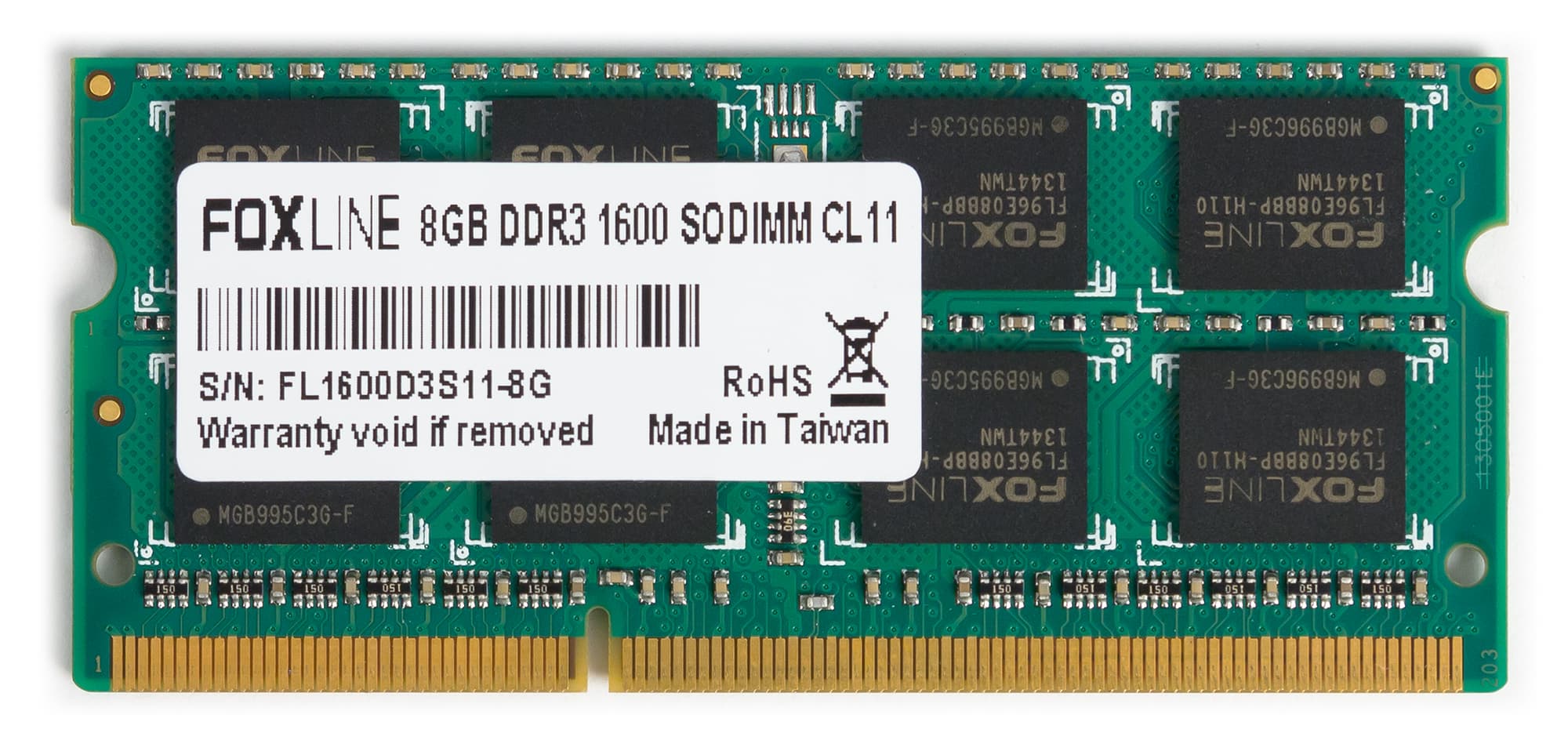

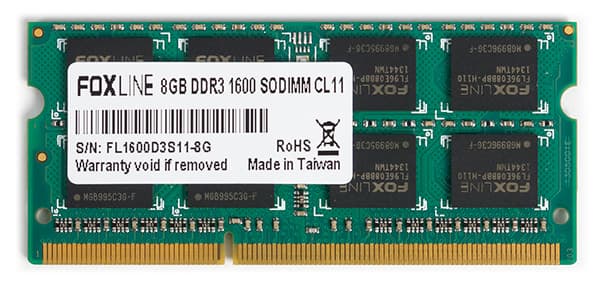

Для установки модулей памяти в моноблоке предусмотрено два слота SO-DIMM. Поддерживается память DDR3-1600/1333. В нашем варианте в моноблоке был установлен один модуль памяти Foxline FL1600D3S11-8G объемом 8 ГБ. Моноблоки данной серии могут комплектоваться и бо́льшим объемом памяти (вплоть до 16 ГБ).

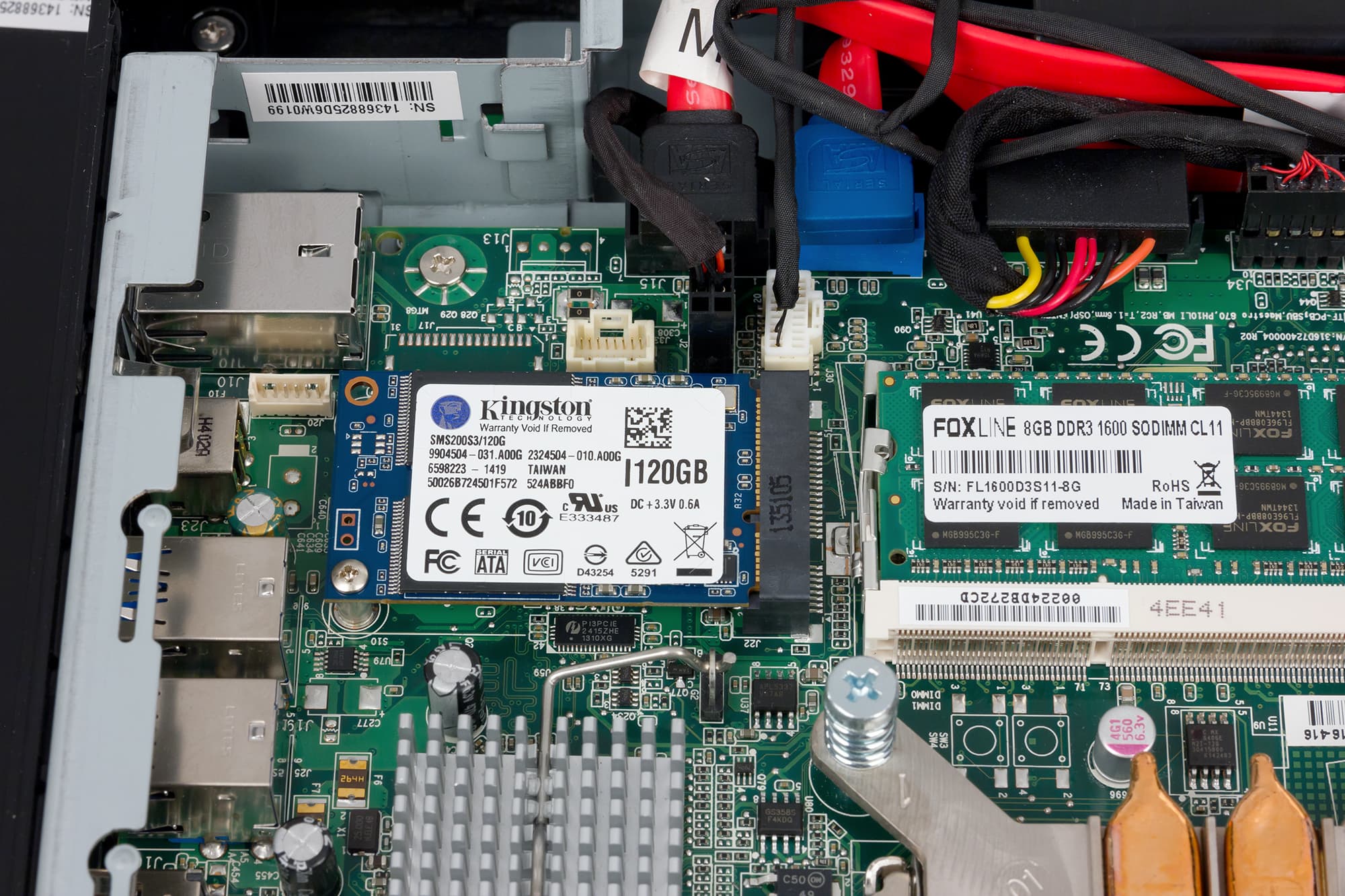

Подсистема хранения данных в моноблоке Aquarius Mnb Elt T733H представляет собой комбинацию SSD-накопителя SSD Kingston SMA200S3120G и HDD-накопителя Seagate ST1000DM003-1ER162. SSD-накопитель емкостью 120 ГБ используется для установки операционной системы и программ. Он имеет разъем mSATA и интерфейс SATA 6 Гбит/с.

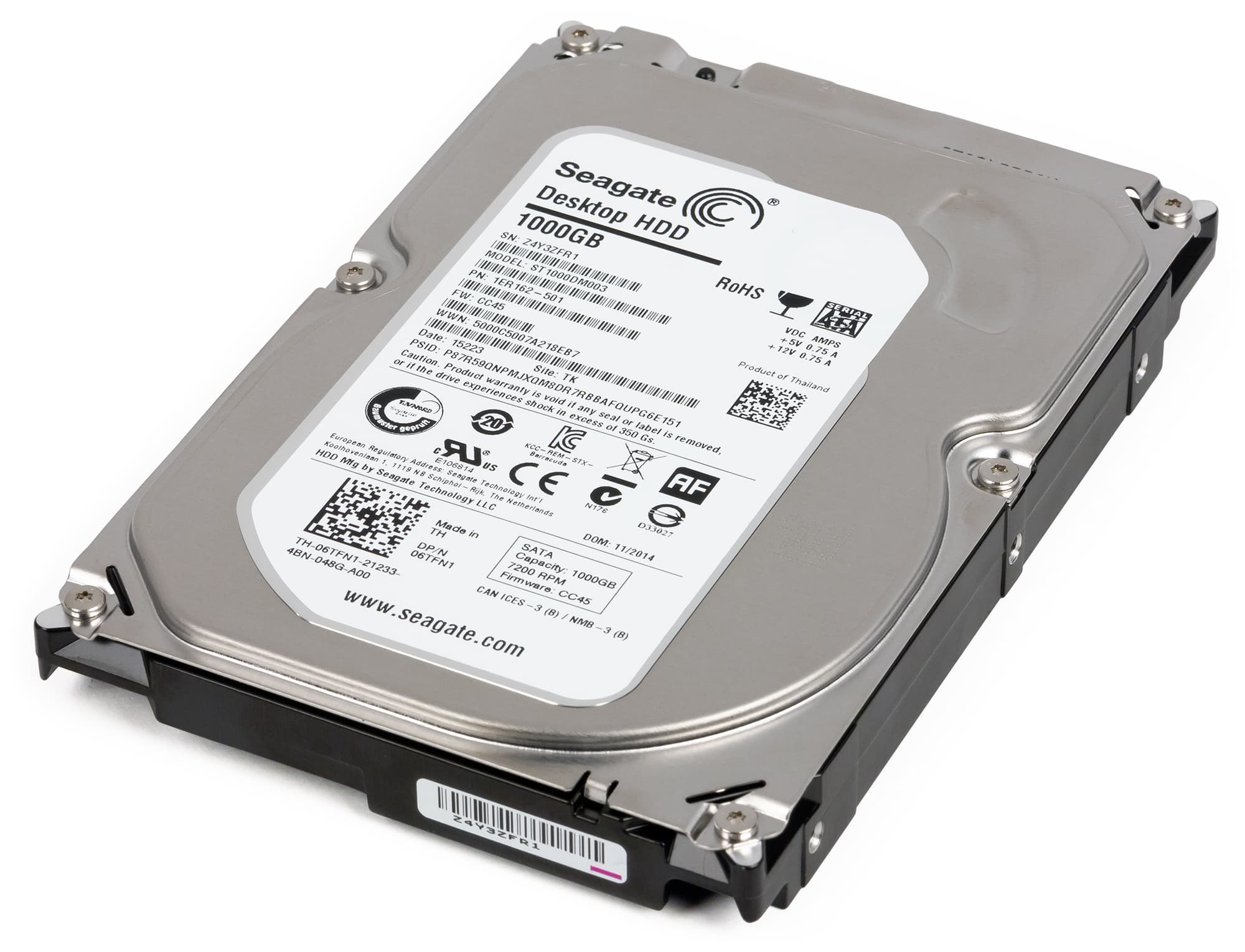

HDD-накопитель емкостью 1 ТБ — это 3,5-дюймовый жесткий диск с интерфейсом SATA 6 Гбит/с.
Отметим, что в моноблоке может быть реализована и иная система хранения данных.
Имеется в данном моноблоке и оптический привод. В нашем варианте это TSSTcorp CDDVDDW SN-208FB, но производитель, конечно же, может устанавливать и другие приводы.

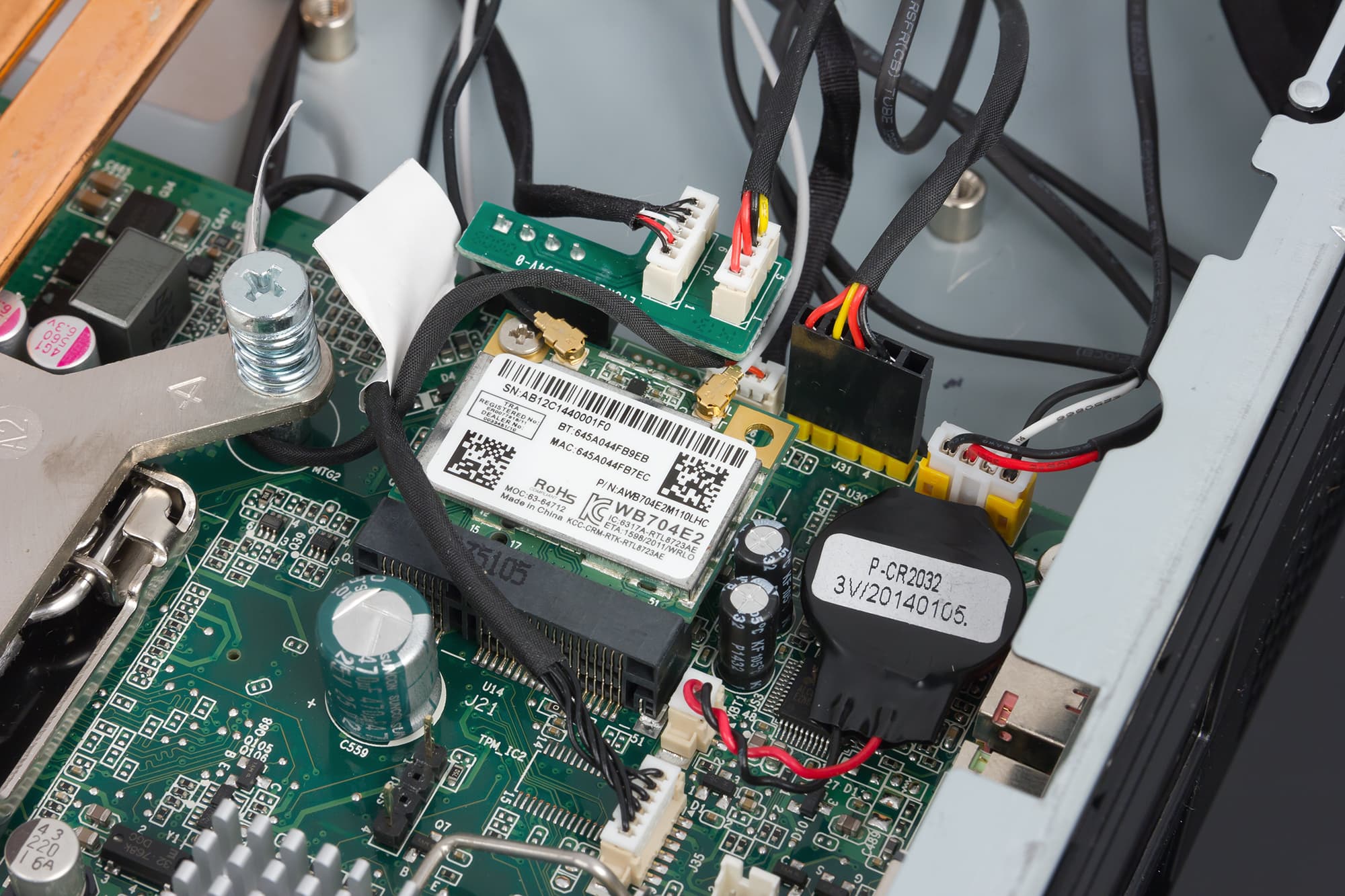

Коммуникационные возможности определяются наличием гигабитного сетевого контроллера Realtek RTL8168/8111 и беспроводного сетевого адаптера Realtek 8823AE с поддержкой стандартов 802.11b/g/n.
Звуковая подсистема моноблока основана на HDA-кодеке Realtek ALC662, а для воспроизведения звука установлена система, состоящая из двух динамиков (2×5 Вт).

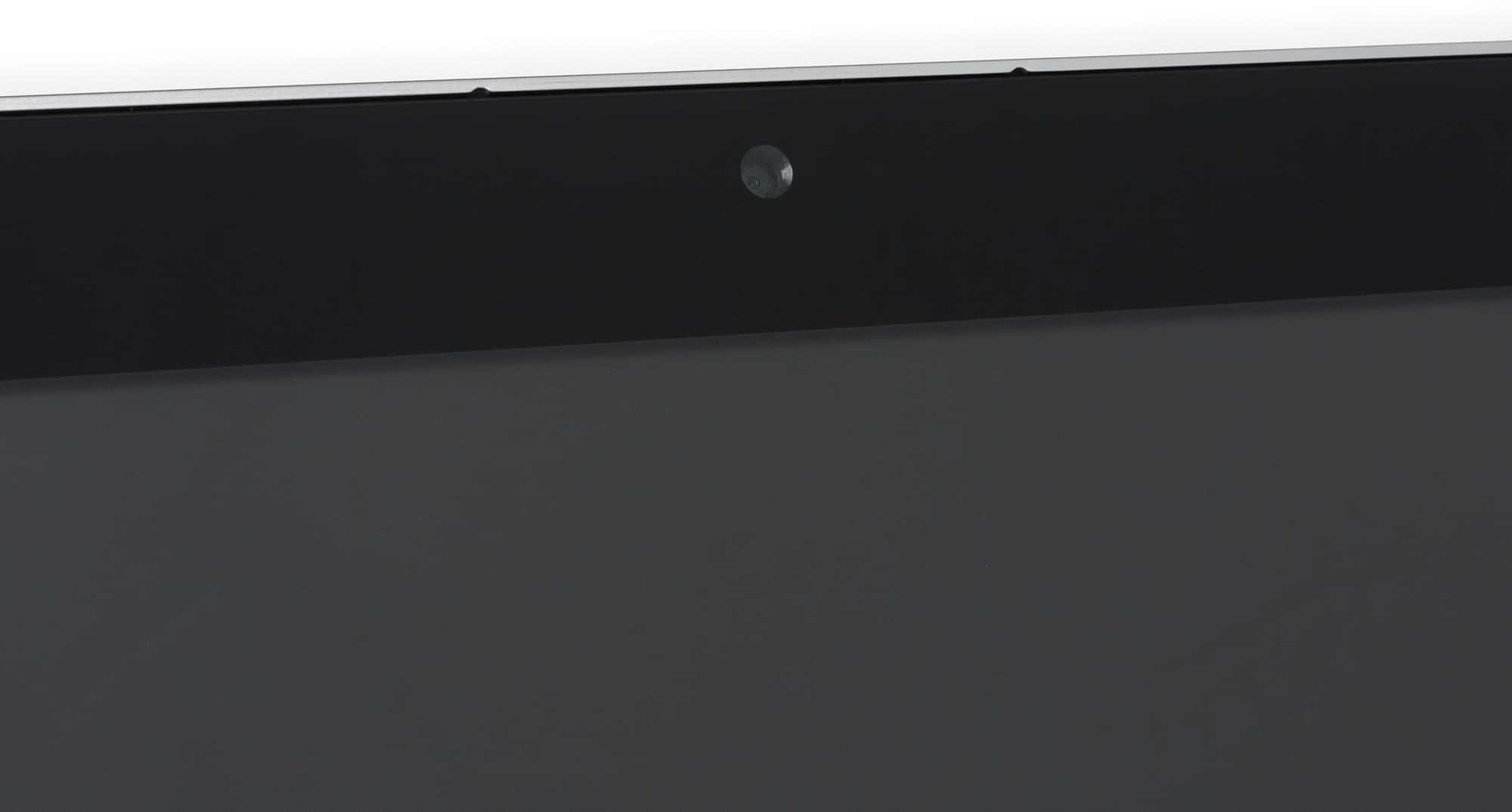

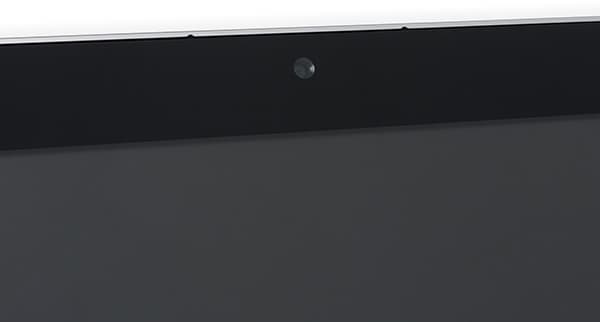

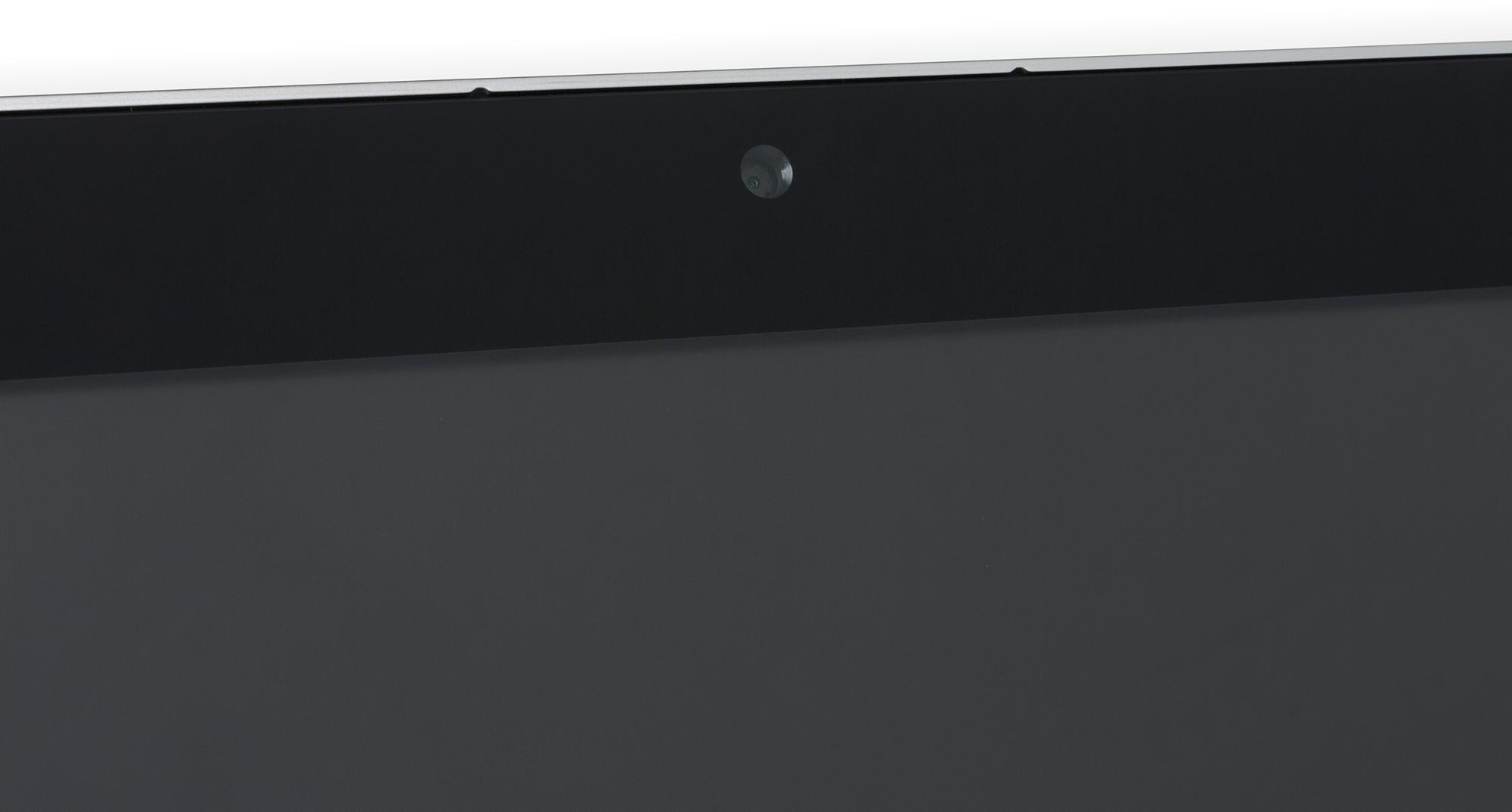

Остается добавить, что моноблок оснащен встроенной HD-веб-камерой, расположенной над экраном.
Дизайн

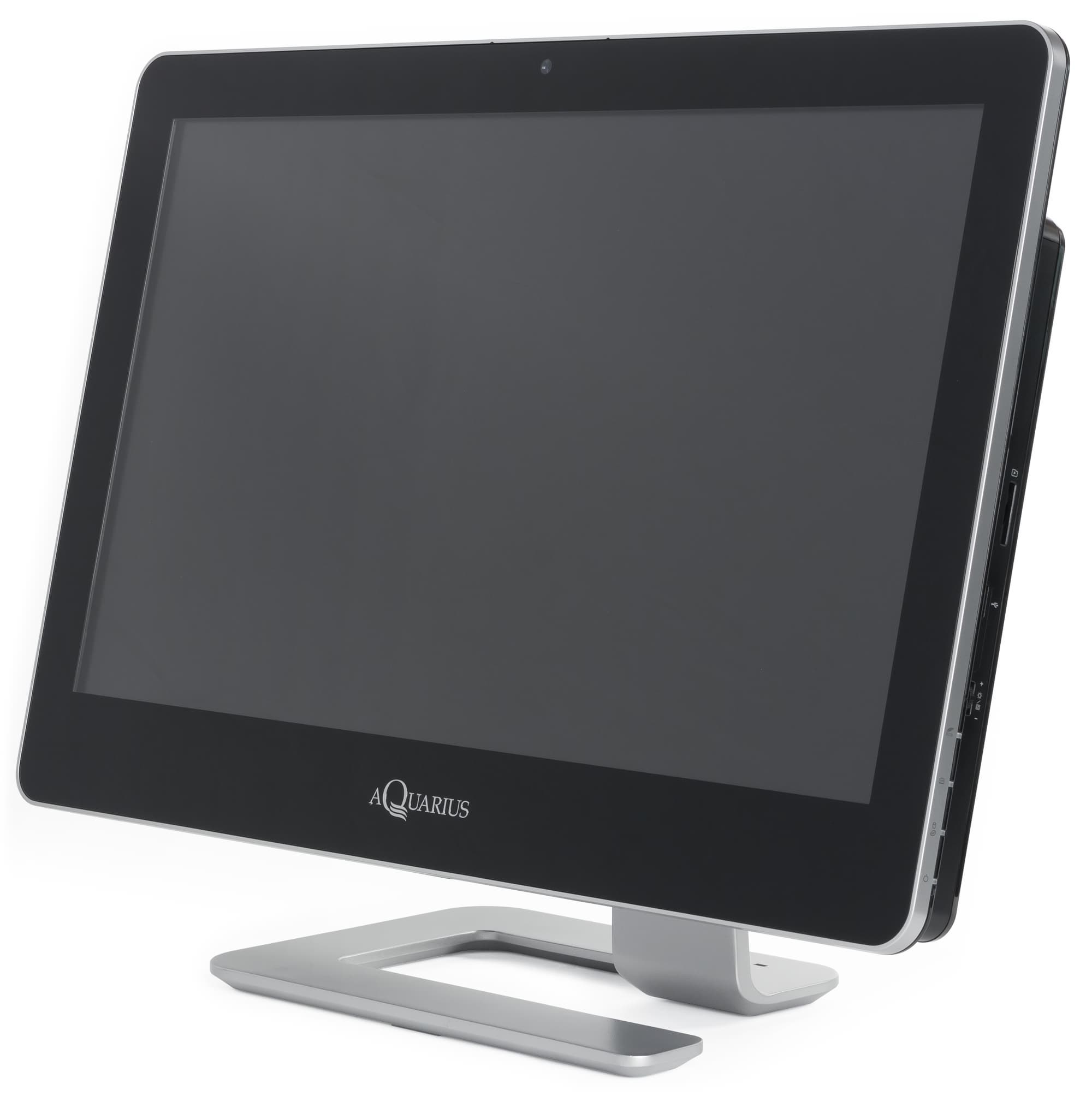

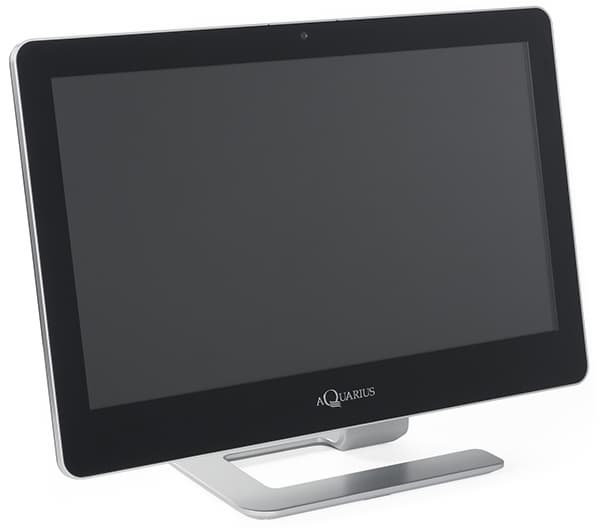

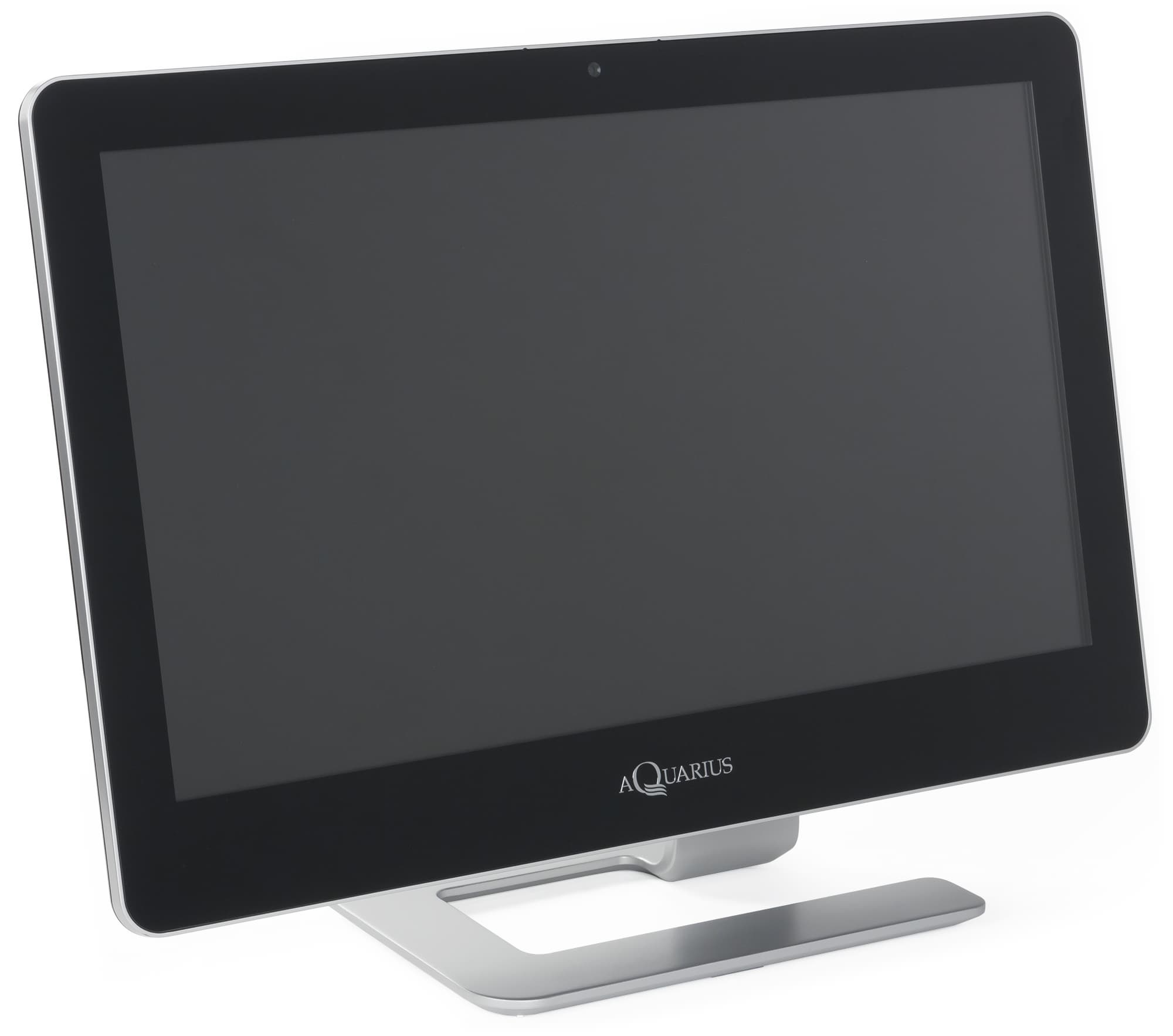

Дизайн моноблока Aquarius Mnb Elt T733H можно назвать традиционным. Внешне он напоминает обычный монитор, только с довольно толстым корпусом (54 мм) и тяжелый (10,1 кг). Такая толщина корпуса объясняется тем, что именно в нем расположена вся аппаратная начинка компьютера, а столь внушительный вес моноблока — это следствие того, что используется конфигурация настольного ПК, а не ноутбука.

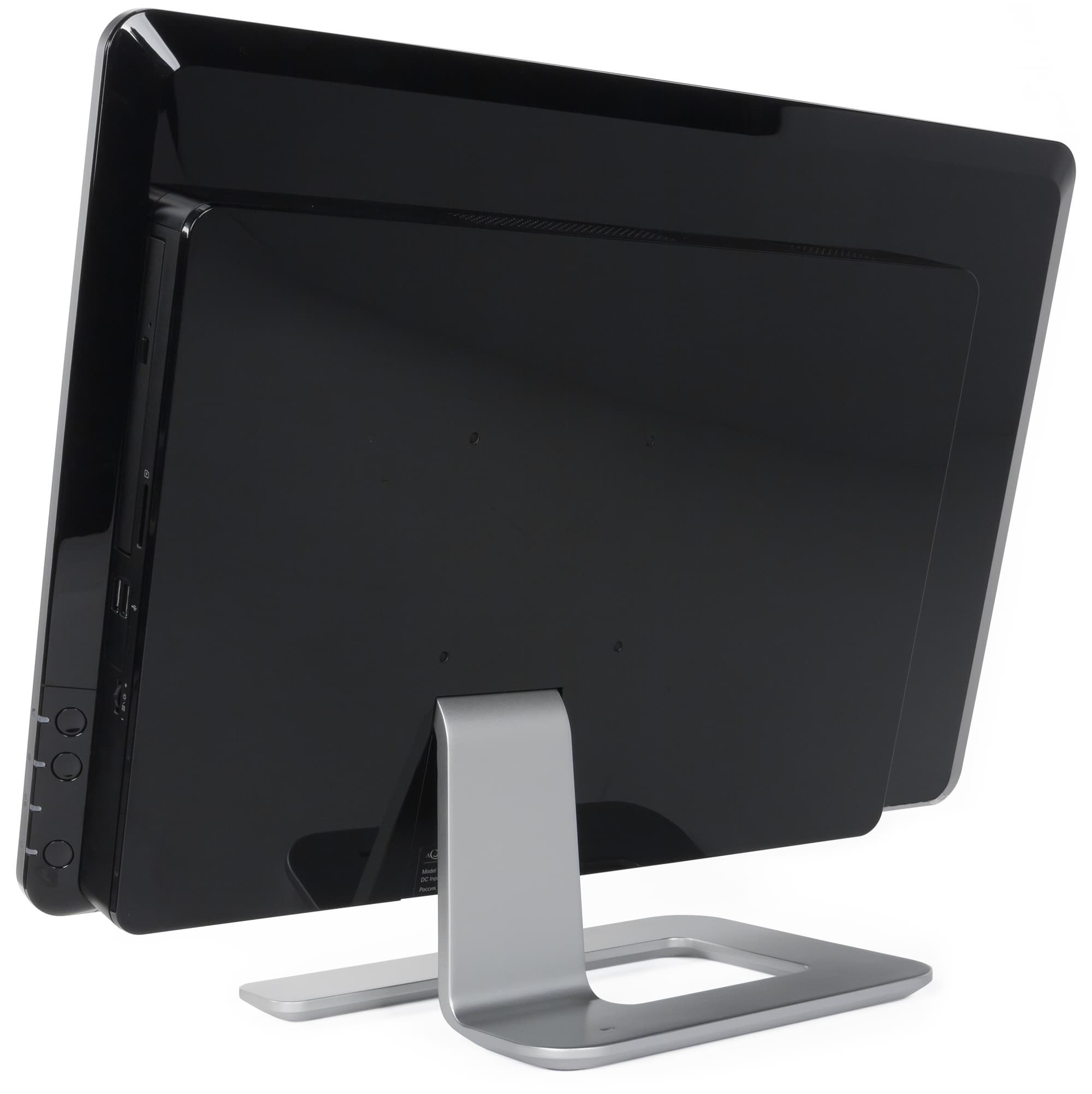

Задняя панель корпуса моноблока выполнена из глянцевого пластика черного цвета. А вот торцевые поверхности корпуса черные, но матовые.
Экран имеет серебристую торцевую окантовку, которая неплохо смотрится на фоне черного глянца.

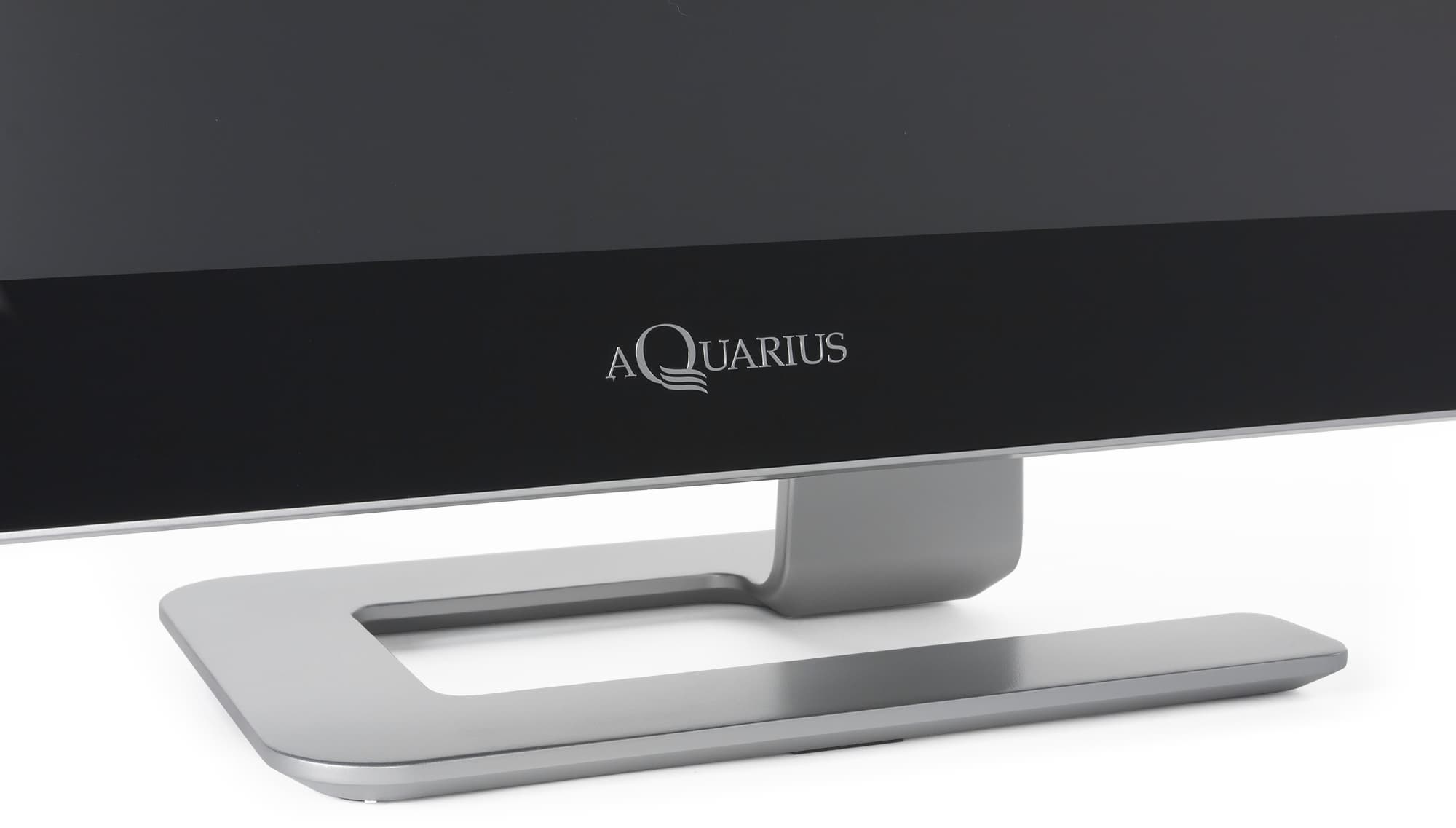

Подставка моноблока сделана из металла. Она точно такого же цвета, как и серебристая торцевая окантовка экрана. Подставка довольно увесистая, что гарантирует устойчивое положение моноблока на столе. Подставка соединяется с корпусом моноблока в нижней части задней панели и позволяет немного менять наклон экрана. А вот регулировка положения экрана по высоте не предусмотрена.
Экран в моноблоке несенсорный и имеет так называемую безрамочную конструкцию, то есть вся поверхность экрана вместе с рамкой закрыты стеклом. Причем стекло довольно прочное и, судя по всему, довольно толстое. Если по нему постучать, то раздается глухой звук. Вообще, есть ощущение, что это антивандальный вариант — по экрану можно хоть молотком стучать.
Поверхность самого ЖК-экрана отстоит от лицевой поверхности моноблока примерно на 5 мм. Рамка вокруг экрана довольно толстая: слева, справа и сверху ее толщина составляет 33 мм, а снизу — 60 мм. На верхней части рамки экрана, по центру, расположен глазок веб-камеры, а снизу — логотип компании Aquarius.

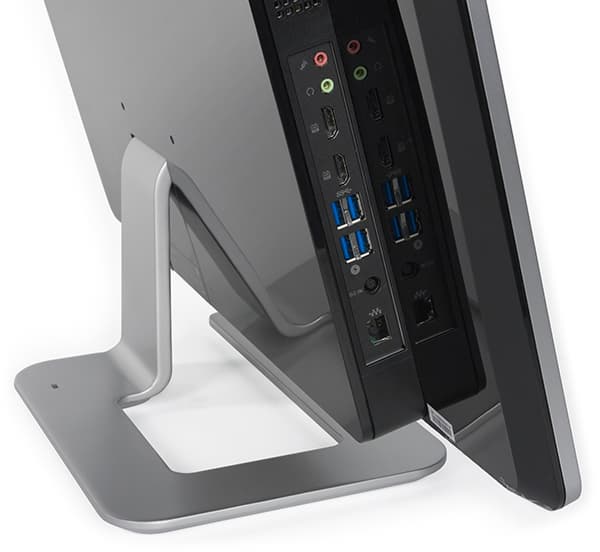

Все интерфейсные разъемы, слоты и кнопки управления в моноблоке расположены на торцевых поверхностях.

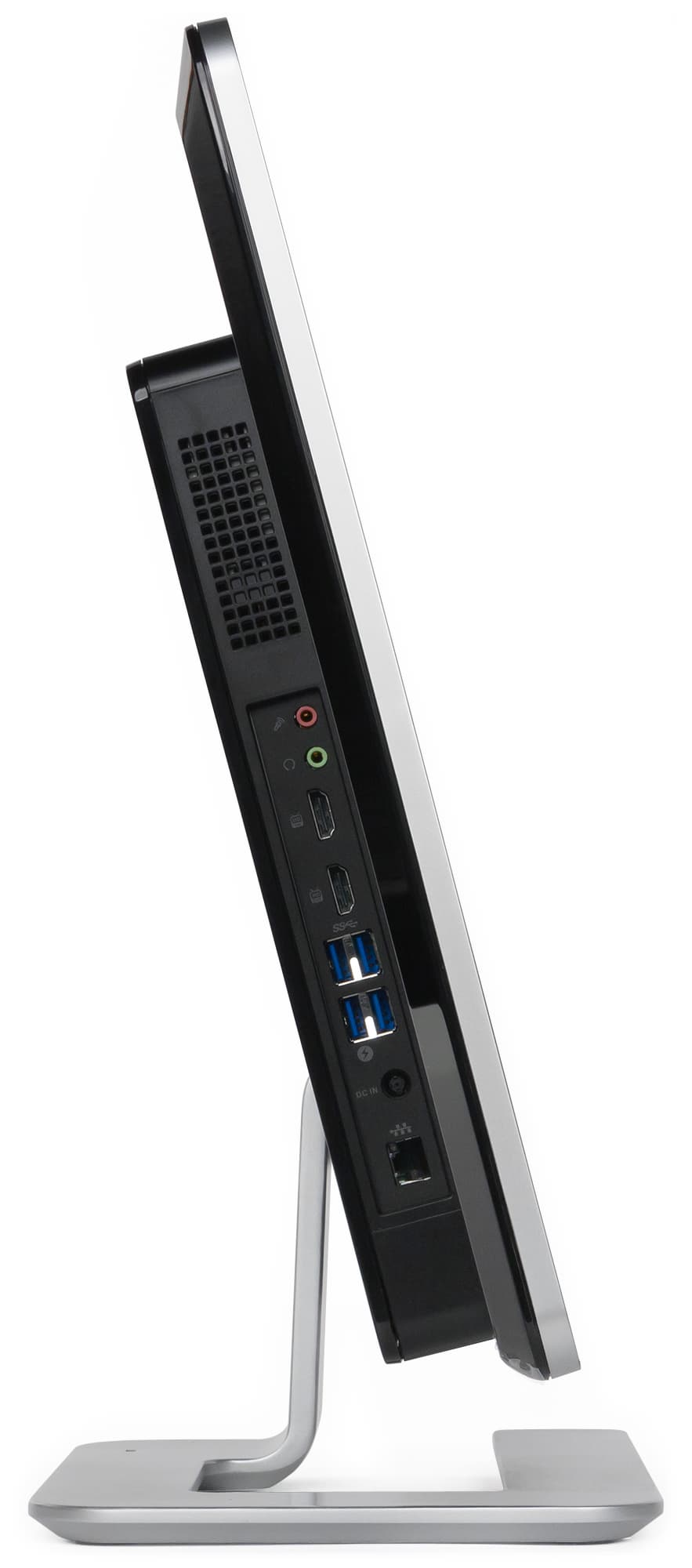

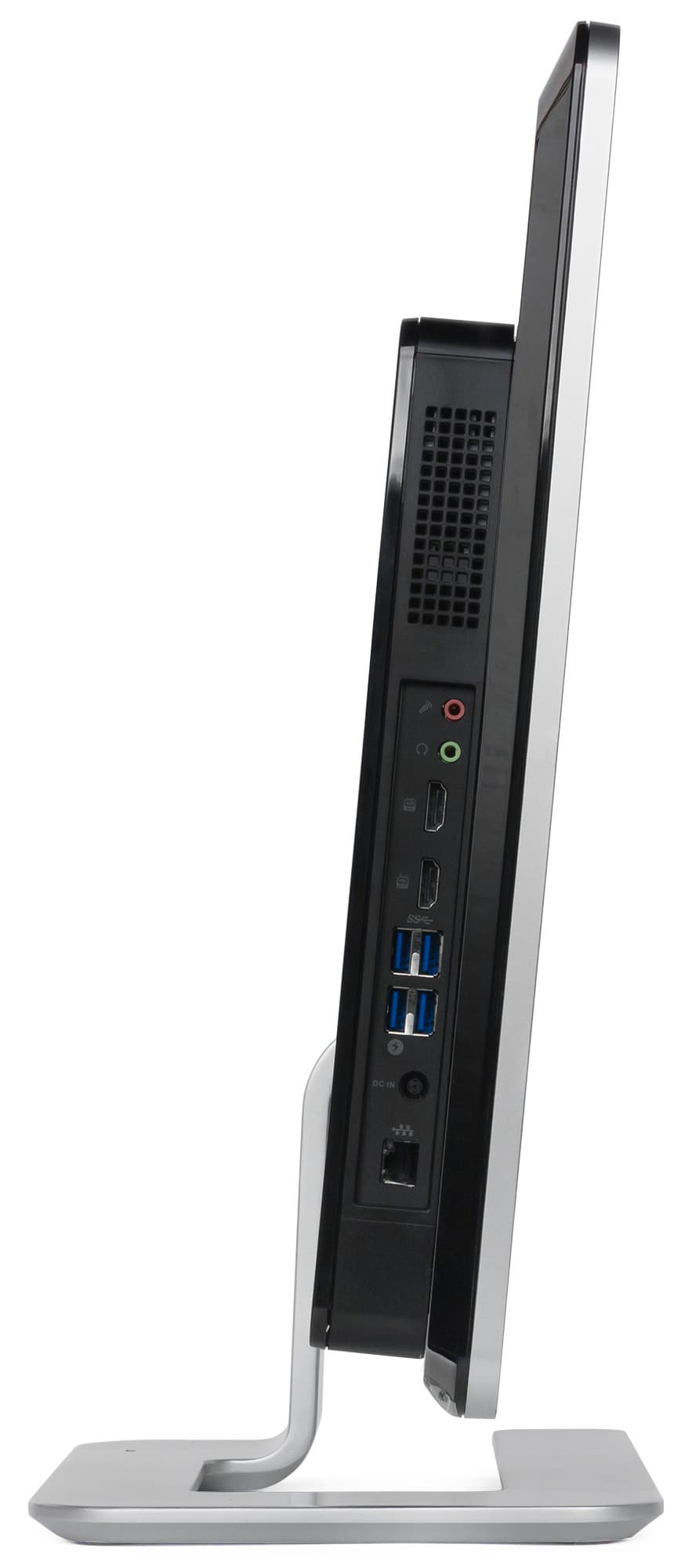

На левом торце корпуса расположены четыре порта USB 3.0, разъем RJ-45, два аудиоразъема (микрофон, наушники), два разъема HDMI (вход и выход) и разъем питания. Отметим, что наличие входа HDMI позволяет использовать данный моноблок и в качестве монитора для внешнего ПК.

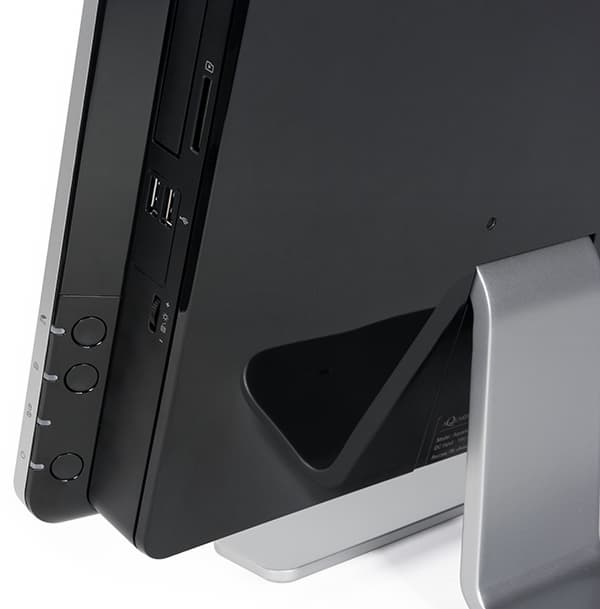

На правом торце корпуса расположены два порта USB 2.0, слот для карт памяти, лоток оптического привода, а также кнопки управления моноблоком. Всего этих кнопок три: кнопка включения, кнопка так называемого эко-режима, а также кнопка выбора источника видеосигнала при задействовании входа HDMI. Есть еще и отдельная клавиша-колесико, которая позволяет регулировать яркость экрана.
Кнопка эко-режима просто позволяет снижать яркость экрана. Собственно, кнопка эта совершенно бесполезная, поскольку яркость экрана можно регулировать клавишей-колесиком (не говоря уже о программных методах).
Возможности по разборке

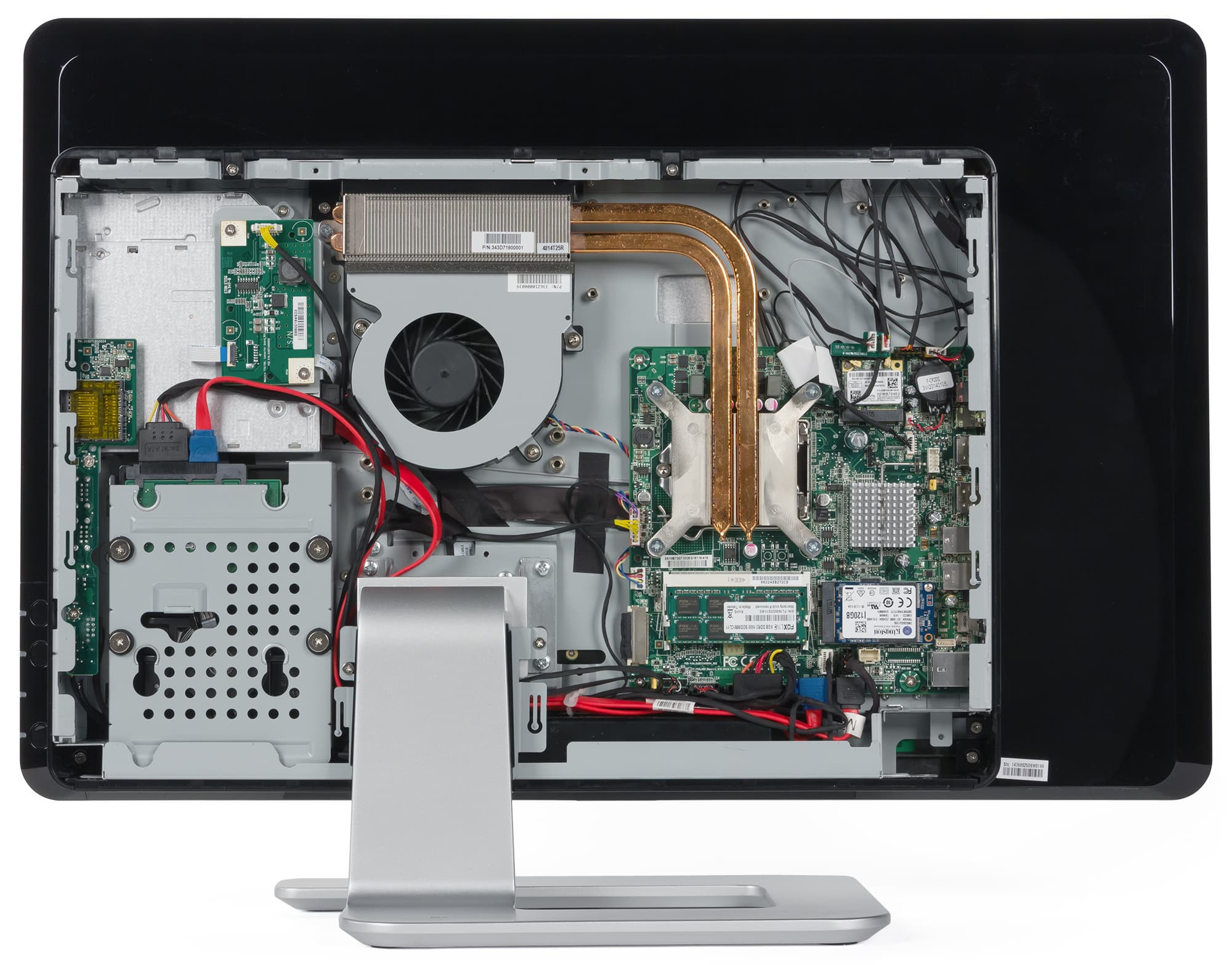

Одно из преимуществ моноблока Aquarius Mnb Elt T733H заключается в том, что он очень легко разбирается. Заднюю панель корпуса можно снять, открутив всего два винтика, а сняв эту панель, можно получить доступ ко всем основным компонентам моноблока: системе охлаждения процессора, HDD и SSD, модулям памяти, модулю Wi-Fi. Причем все компоненты, включая и процессор, можно очень легко заменить.
Основа конструкции корпуса моноблока сделана из металла. Это, конечно, существенно утяжеляет модель, но зато делает ее надежной.
Звуковой тракт
Как уже отмечалось, в моноблоке Aquarius Mnb Elt T733H звуковая подсистема основана на HDA-кодеке Realtek ALC662, а в корпусе устройства имеется два динамика мощностью по 5 Вт каждый. По субъективным ощущениям, встроенная акустика хорошая. Звук достаточно громкий и при этом не дребезжащий. Низкие частоты (басы) хорошо выражены.
Для оценки выходного звукового тракта, предназначенного для подключения наушников или внешней акустики, мы прибегли к инструментальному тестированию с использованием внешней звуковой карты Creative E-MU 0204 USB и утилиты RightMark Audio Analyzer 6.3.0. Тестирование проводилось для режима стерео, 24-бит/44,1 кГц. По результатам тестирования аудиотракт в моноблоке получил оценку «Хорошо». Отметим, что это формальная оценка, автоматически выставляемая программой RightMark Audio Analyzer 6.3.0, однако мы бы сказали, что результат довольно посредственный. Полный отчет с результатами тестирования в программе RMAA 6.3.0 вынесен на отдельную страницу, далее приведен краткий отчет.
| Неравномерность АЧХ (в диапазоне 40 Гц — 15 кГц), дБ | +0,06, −0,12 | Очень хорошо |
| Уровень шума, дБ (А) | −84,6 | Хорошо |
| Динамический диапазон, дБ (А) | 84,8 | Хорошо |
| Гармонические искажения, % | 0,095 | Посредственно |
| Гармонические искажения + шум, дБ (A) | −54,4 | Плохо |
| Интермодуляционные искажения + шум, % | 0,207 | Посредственно |
| Взаимопроникновение каналов, дБ | −84,3 | Очень хорошо |
| Интермодуляции на 10 кГц, % | 0,233 | Посредственно |
| Общая оценка | Хорошо | |
Экран
В моноблоке Aquarius Mnb Elt T733H используется TN-матрица со светодиодной подсветкой на основе белых светодиодов. Разрешение матрицы составляет 1920×1080, а ее диагональный размер — 23,6 дюйма. Матрица несенсорная и защищена толстым стеклом.
Согласно проведенным измерениям, максимальная яркость экрана на белом фоне составляет 187 кд/м². При максимальной яркости экрана значение гаммы равно 2,5. Минимальная яркость экрана на белом фоне составляет 20 кд/м².
| Результаты тестирования экрана | |
| Максимальная яркость белого | 187 кд/м² |
| Минимальная яркость белого | 20 кд/м² |
| Гамма | 2,5 |
Матрица в этом моноблоке мерцает на частоте 200 Гц во всем диапазоне изменения яркости за исключением максимального уровня. То есть для регулирования яркости используется широтно-импульсная модуляция светодиодной подсветки.

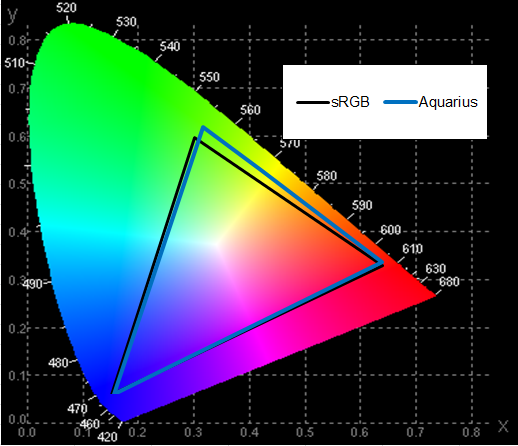

Цветовой охват матрицы довольно широкий и покрывает 103,4% пространства sRGB и 73,5% Adobe RGB. Объем цветового охвата составляет 104,1% от объема sRGB и 73,9% от объема Adobe RGB. Результат очень хороший для TN-матрицы.

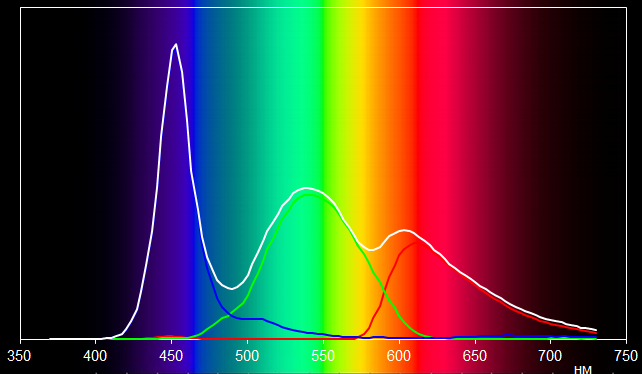

Светофильтры ЖК-матрицы довольно неплохо изолируют основные цвета.

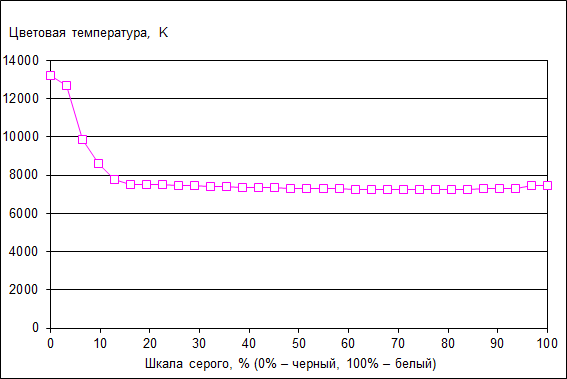

Цветовая температура экрана моноблока очень стабильная по всей шкале серого (темные области можно не учитывать из-за погрешности измерения) и составляет 7500 K.

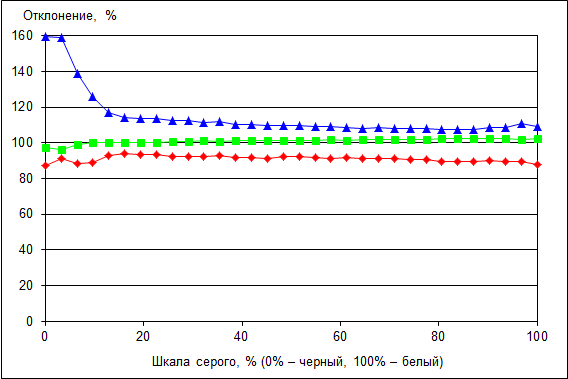

Основные цвета (красный, зеленый, синий) отлично сбалансированы по всей шкале серого.

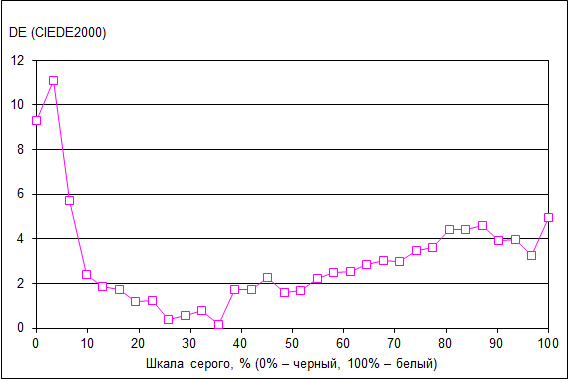

Что касается точности цветопередачи (дельта Е), то ее значение не превосходит 5 (темные области можно не учитывать), что является очень хорошим результатом.
Если говорить об углах обзора экрана моноблока, то горизонтальные углы очень хорошие. При взгляде на изображение под углом по горизонтали цвет почти не искажается, и лишь немного уменьшается яркость. Вертикальные углы обзора хуже, особенно если глядеть на изображение снизу. Впрочем, как раз для моноблока вертикальные углы обзора некритичны, так что в целом экран Aquarius Mnb Elt T733H можно отнести к категории очень хороших.
Работа под нагрузкой и в режиме простоя
В режиме простоя, как и должно быть, частота процессора в моноблоке составляет 800 МГц (естественно, речь идет о сбалансированной схеме энергопотребления). Температура процессора в этом режиме составляет порядка 45 °С.

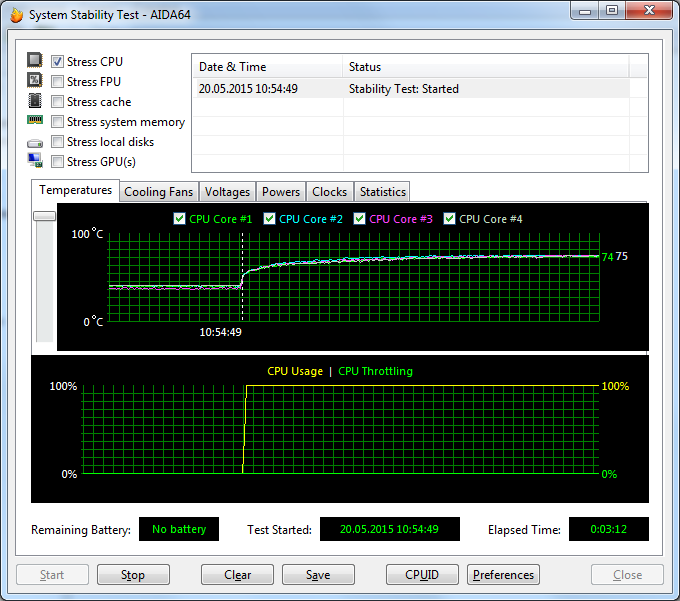

При загрузке процессора тестом Stress CPU (утилитой AIDA64 Extreme Edition — тест на стабильность системы), который использует целочисленные вычисления, частота процессора составляет 3,7 ГГц (напомним, что для процессора Intel Core i5-4690 максимальная частота в режиме Turbo Boost cоставляет 3,9 ГГц). Температура процессора в этом режиме загрузки увеличивается до 75 °С.
При нагрузке процессора тестом Stress FPU, который использует вычисления c плавающей запятой и в большей степени нагревает процессор, устоявшаяся частота процессора составляет 3,5 ГГц, а температура его ядер увеличивается до 86 °С.

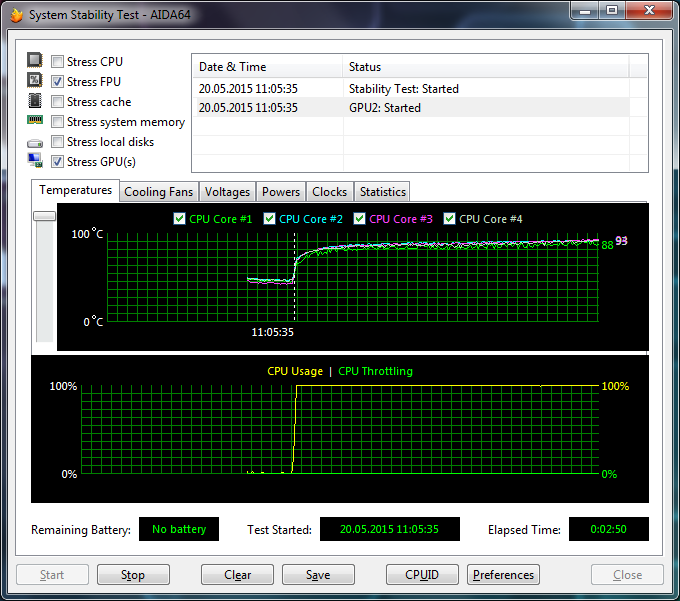

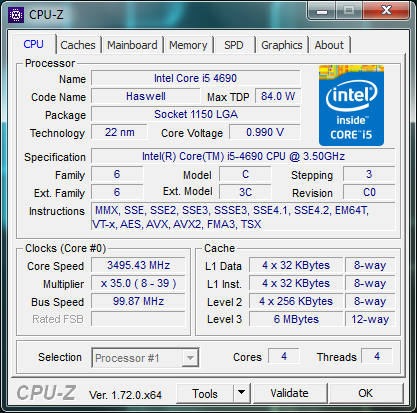

При одновременной нагрузке процессора тестом Stress FPU и графической подсистемы тестом Stress GPU частота процессора составляет все те же 3,5 ГГц, а температура его ядер возрастает до 93°С. Тем не менее, вентилятор системы охлаждения вполне справляется со своей задачей даже в этом стрессовом режиме работы.
Подсистема памяти и производительность подсистемы хранения данных

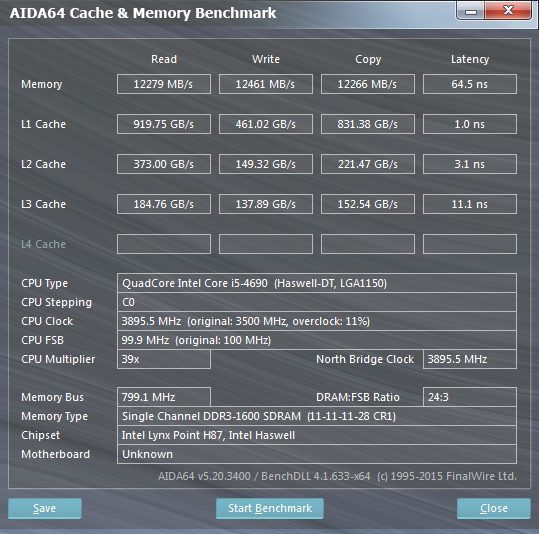

Согласно данным утилиты AIDA64 Cache & Memory Benchmark, скорость записи данных в память составляет 12461 МБ/с, а скорость чтения — 12279 МБ/с. Для памяти DDR3-1600 (пиковая пропускная способность 12800 МБ/с) в одноканальном режиме работы это типичный результат.
Как уже отмечалось, в моноблоке подсистема хранения данных представляет собой комбинацию SSD- и HDD-накопителей. Поскольку операционная система устанавливается на SSD-накопитель (Kingston RBU-SNS8100S3128GD1), то интересны прежде всего именно его скоростные показатели.

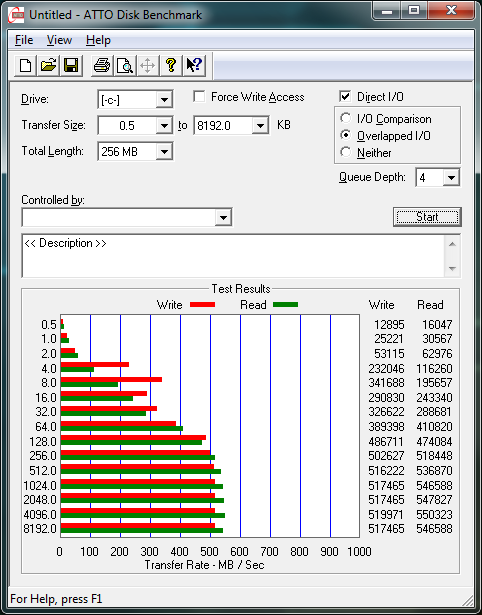

Утилита ATTO Disk Benchmark определяет максимальную скорость последовательного чтения SSD-накопителя на уровне 550 МБ/с, а последовательной записи — на уровне 520 МБ/с.

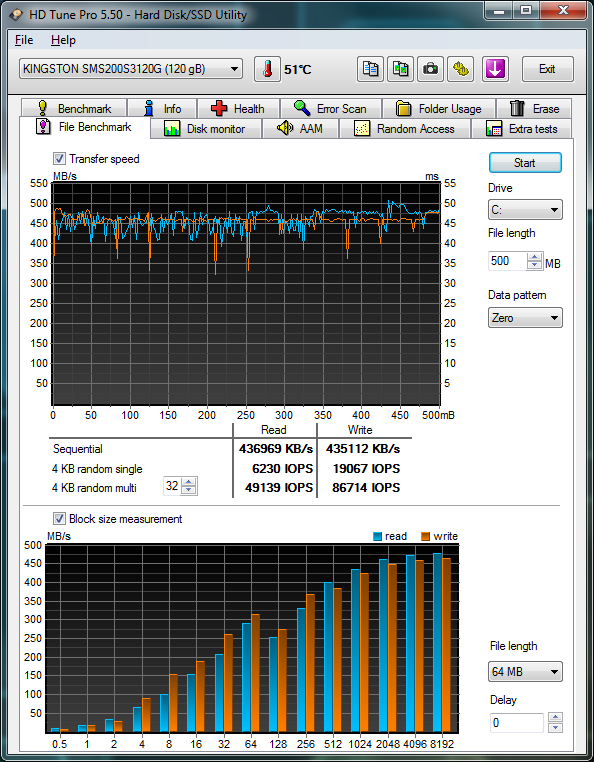

Утилита HD Tune Pro выдает по максимальной скорости последовательного чтения и записи схожие результаты.
Приведем также результаты тестирования 3,5-дюймового HDD-накпителя Seagate ST1000DM003-1ER162.
Утилита ATTO Disk Benchmark определяет максимальную скорость последовательного чтения и записи этого накопителя на уровне 200 МБ/с, что для HDD является очень хорошим результатом.

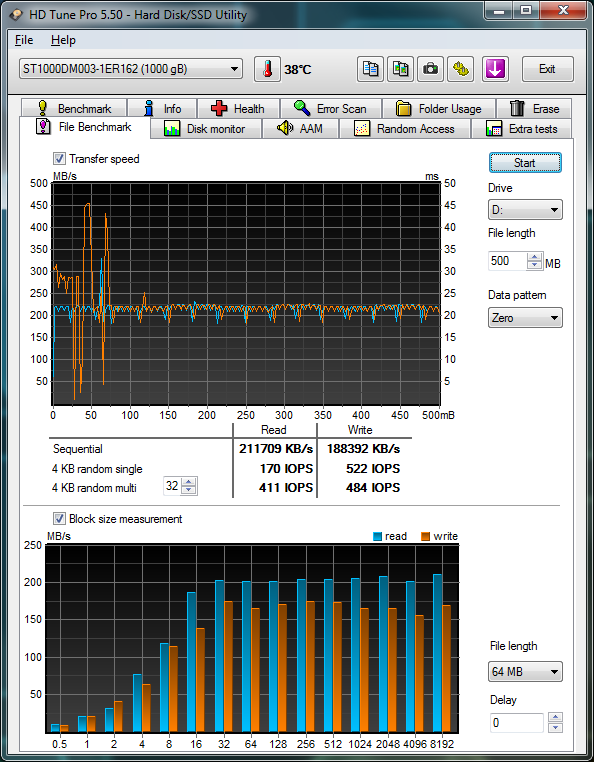

Примерно аналогичный результат по скорости последовательного чтения дает и утилита HD-Tune Pro. Скорость последовательной записи, которую выдает эта утилита, чуть скромнее — 170 МБ/с. Эта незначительная разница в результатах утилит ATTO Disk Benchmark и HD-Tune Pro объясняется тем, что в утилите ATTO Disk Benchmark при измерении используется глубина очереди задач равная 4, а в утилите HD-Tune Pro — равная 1.
Система охлаждения и уровень шума

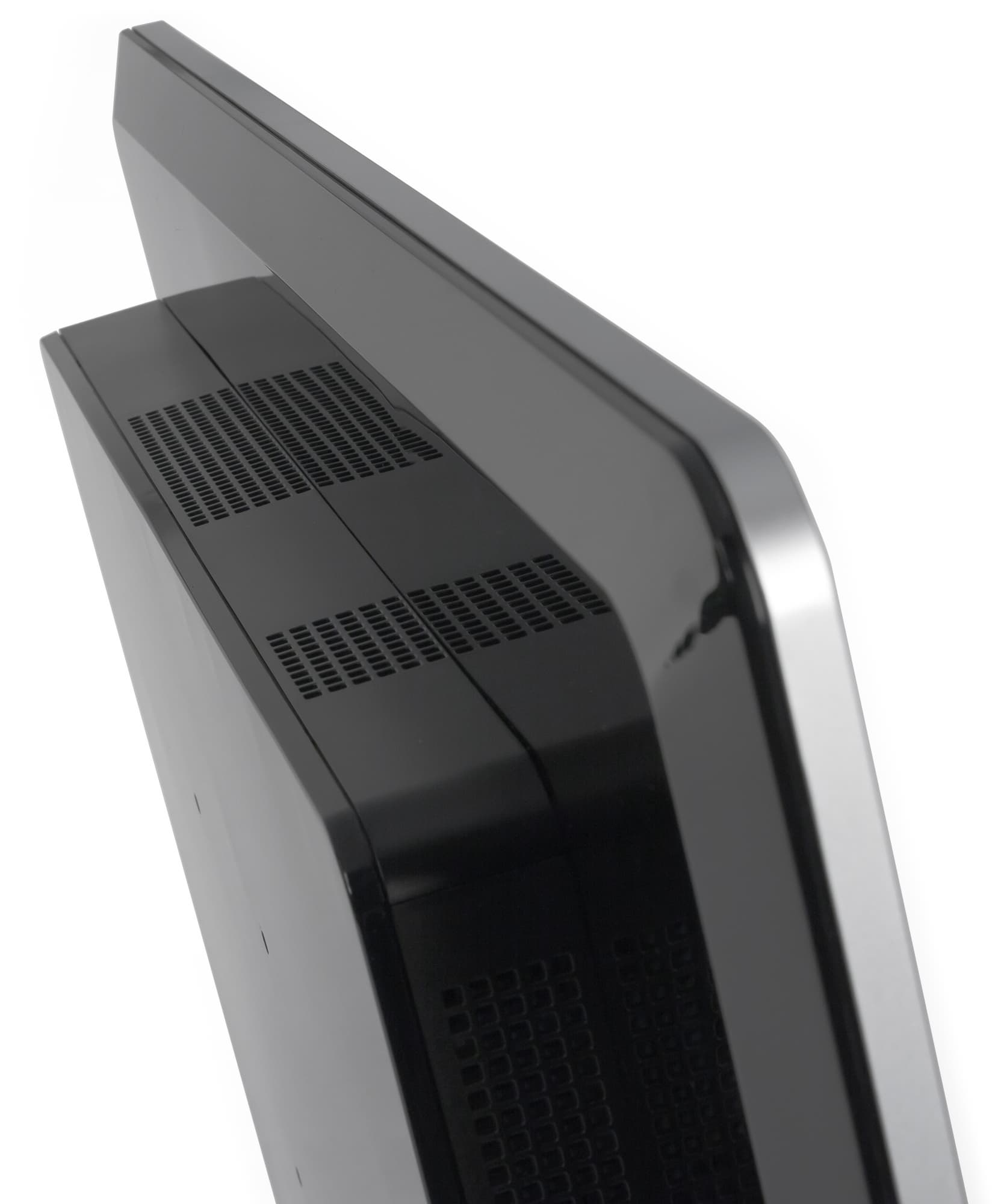

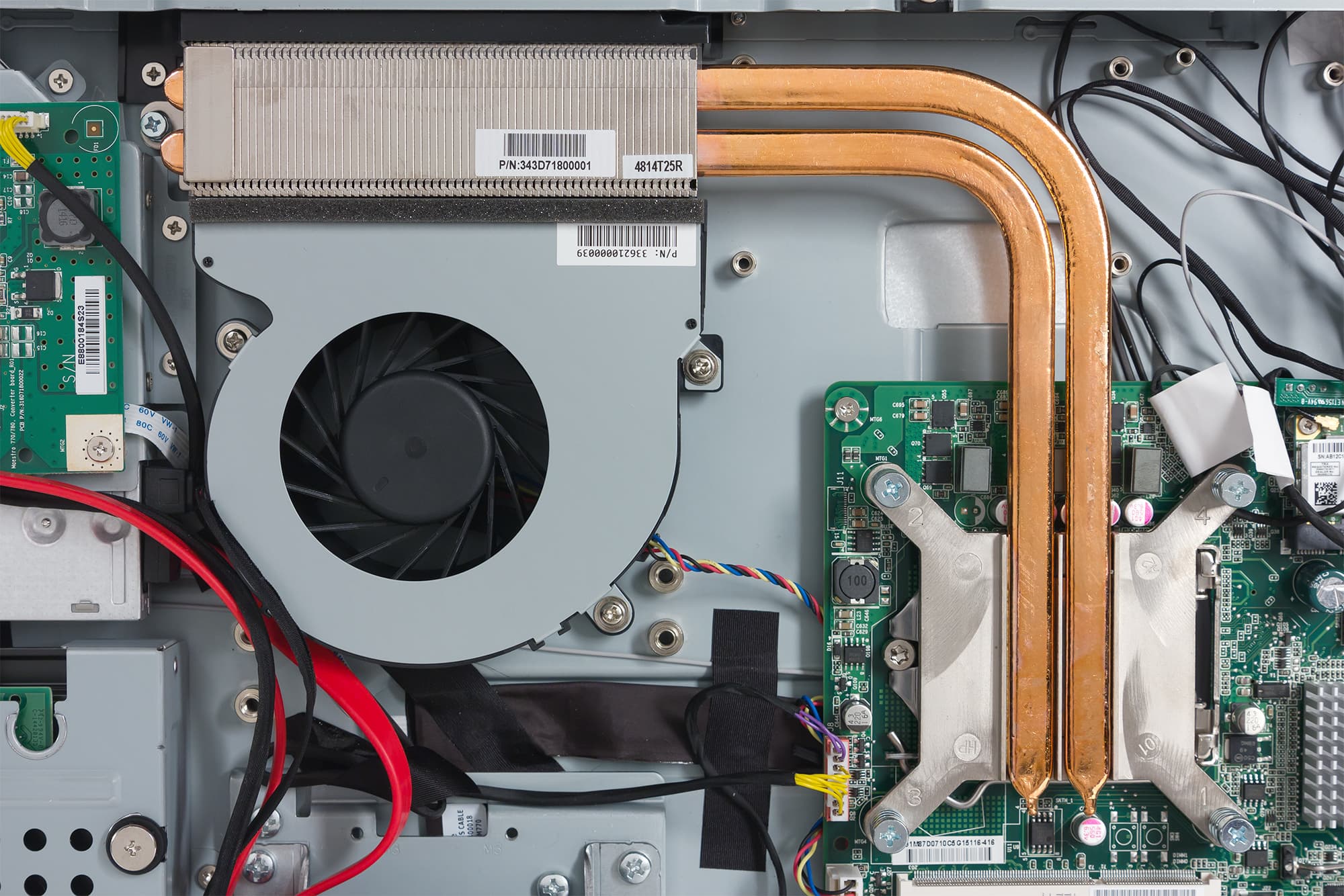

Система охлаждения моноблока представляет собой один кулер, выдувающий воздух через вентиляционные решетки, расположенные в верхней части на задней поверхности корпуса. Кулер связан двумя тепловыми трубками с теплосъемной площадкой, соприкасающейся с процессором.
Как мы уже отмечали, кулер в моноблоке достаточно эффективный и обеспечивает отвод тепла от процессора в любом режиме его работы, не позволяя процессору перегреваться. Остается выяснить, насколько шумной является такая система охлаждения.
Измерение уровня шума проводилось в специальной звукопоглощающей камере, а чувствительный микрофон располагался относительно моноблока так, чтобы имитировать типичное положение головы пользователя. Согласно нашим измерениям, в режиме простоя уровень шума, издаваемого моноблоком, составляет 23 дБА. Это очень низкий уровень шума, который сливается с уровнем фона.
При стрессовой загрузке процессора уровень издаваемого моноблоком шума увеличивается до 51 дБА. Это не просто много, а очень много! При таком уровне шума моноблок будет заглушать все вокруг в комнате или офисе. Одним словом, при стрессовой нагрузке моноблок Aquarius Mnb Elt T733H можно отнести к категории шумных устройств.
Однако такая стрессовая нагрузка достигается далеко не всегда. К примеру, в наших стандартных тестах на основе таких приложений, как MediaCoder, Adobe Premiere или Photodex ProShow Producer, моноблок будет шуметь, а вот в тесте с Adobe Photoshop, несмотря на то что процессор загружен на 100%, моноблок не шумит.
| Сценарий нагрузки | Уровень шума |
| Режим простоя | 23 дБА |
| Стрессовая загрузка | 51 дБА |
Исследование производительности
Для оценки производительности моноблока Aquarius Mnb Elt T733H мы использовали традиционную методику измерения производительности с применением бенчмарков iXBT Application Benchmark 2015 и iXBT Game Benchmark 2015. Для наглядности мы также добавили в таблицу результаты тестирования моноблока Lenovo A740 на базе процессора Intel Core i7-4558U.
Отметим, что моноблок Aquarius Mnb Elt T733H может поставляться как с операционной системой Windows 7 (64-битной), так и с Windows 8.1 (64-битной). В нашем случае на моноблоке была установлена Windows 7, и все тесты мы прогоняли именно под управлением этой операционной системы. В то же время при тестировании рефернсной системы, а также моноблока Lenovo A740 использовалась операционная система Windows 8.1.
Результаты тестирования в бенчмарке iXBT Application Benchmark 2015 приведены в таблице.
| Логическая группа тестов | Референсная система | Моноблок Lenovo A740 | Моноблок Aquarius Mnb Elt T733H |
| Видеоконвертирование и видеообработка, баллы | 100 | 145,15 | 224,3 |
| MediaCoder x64 0.8.33.5680, секунды | 458,1 | 310,0 | 166,0 |
| SVPmark 3.0, баллы | 922,2 | 1313,0 | 1681,0 |
| Создание видеоконтента, баллы | 100 | 145,7 | 238,3 |
| Adobe Premiere Pro CC 2014.1, секунды | 1794,4 | 1249,9 | 750,2 |
| Adobe After Effects CC 2014.1.1 (Test #1), секунды | 2036,3 | 1483,6 | 848,0 |
| Adobe After Effects CC 2014.1.1 (Test #2), секунды | 1116,8 | 671,2 | 433,3 |
| Photodex ProShow Producer 6.0.3410, секунды | 991,6 | 721,5 | 455,5 |
| Обработка цифровых фотографий, баллы | 100 | 168,2 | 222,3 |
| Adobe Photoshop CC 2014.2.1, секунды | 2215,8 | 1165,4 | 882,5 |
| ACDSee Pro 8, секунды | 770,4 | 518,0 | 391,3 |
| Векторная графика, баллы | 100 | 127,8 | 158,3 |
| Adobe Illustrator CC 2014.1.1, секунды | 515,0 | 403,1 | 325,3 |
| Аудиообработка, баллы | 100 | 135,4 | 194,7 |
| Adobe Audition CC 2014.2, секунды | 1046,9 | 773,1 | 537,6 |
| Распознавание текста, баллы | 100 | 140,7 | 213,6 |
| Abbyy FineReader 12, секунды | 548,6 | 389,9 | 256,9 |
| Архивирование и разархивирование данных, баллы | 100 | 110,9 | 160,5 |
| WinRAR 5.11 архивирование, секунды | 313,8 | 249,3 | 179,2 |
| WinRAR 5.11 разархивирование, секунды | 12,9 | 13,2 | 8,8 |
| Скорость инсталляции и деинсталляции приложений, баллы | 100 | 77,8 | 147,5 |
| Скорость инсталляции и деинсталляции приложений, секунды | 339,4 | 436,0 | 230,1 |
| Файловые операции, баллы | 100 | 31,9 | 79,5 |
| Копирование данных, секунды | 89,7 | 274,2 | 98,3 |
| UltraISO Premium Edition 9.6.2.3059, секунды | 32,8 | 105,6 | 47,3 |
| Интегральный результат производительности, баллы | 100 | 110,1 | 174,1 |
По интегральной производительности моноблок Aquarius Mnb Elt T733H на базе процессора Intel Core i5-4690 (для настольных ПК) превосходит нашу референсную систему на базе мобильного процессора Intel Core i5-3317U на 74%. Более того, по производительности в неигровых приложениях Aquarius Mnb Elt T733H обходит и моноблок Lenovo A740, в котором установлен мобильный процессор линейки Intel Core i7 (i7-4558U), причем аж на 58%. По скорости работы моноблок Aquarius можно отнести к категории производительных решений.
Вообще, нужно отметить, что моноблоков, в которых устанавливается процессор для настольных ПК, не так много. В большинстве случаев моноблоки основаны на базе классической ноутбучной конфигурации, и как правило, они не могут тягаться по производительности с настольными ПК. В случае же Aquarius Mnb Elt T733H речь идет именно о классической конфигурации настольного ПК.
Теперь посмотрим на результаты тестирования моноблока Aquarius Mnb Elt T733H в играх. Тестирование проводилось при разрешении 1920×1080.
| Игровой тест | Максимальное качество | Минимальное качество | ||
| Среднее значение FPS | Минимальное значение FPS | Среднее значение FPS | Минимальное значение FPS | |
| Aliens vs Predator | 5,1 | — | 12,7 | — |
| Grid 2 | 12,5 | 12,5 | 33,7 | 25,8 |
| World of Tanks | 7,3 | 1,0 | 42,7 | 32,7 |
| Metro: LL Redux | 3,1 | 1,1 | 9,9 | 4,1 |
| Metro: 2033 Redux | 3,5 | 0,6 | 12,8 | 6,0 |
| Hitman: Absolution | 1,7 | 1,4 | 11,9 | 9,7 |
| Thief | 3,7 | 1,5 | 8,6 | 3,1 |
| Tomb Raider | 2,3 | 1,8 | 20,4 | 16,2 |
| Sleeping Dogs | 5,5 | 1,6 | 9,7 | 7,3 |
| Sniper Elite V2 | 5,1 | 5,0 | 12,5 | 6,1 |
Как и следовало ожидать, компьютер без дискретной видеокарты не может рассматриваться в качестве игрового решения. Даже при настройках на минимальное качество при разрешении 1920×1080 почти нет игр (кроме World of Tanks), в которые можно играть с комфортом (при скорости более 40 FPS). Впрочем, этот моноблок и не позиционируется как игровое решение.
Выводы
Итак, в заключение еще раз остановимся на плюсах и минусах моноблока Aquarius Mnb Elt T733H.
Прежде всего, этот моноблок не ориентирован на розничные продажи, так что в розничной торговле найти его непросто — мы, во всяком случае, не смогли. По данным компании Aquarius, стоимость моноблока Mnb Elt T733H в описанной нами конфигурации составляет 82 100 руб. Для моноблока это довольно много: к примеру, 23,6-дюймовый игровой моноблок MSI AG240 2PE-041RU на базе четырехъядерного процессора Intel Core i7-4710HQ, с 8 ГБ памяти, да еще и с дискретной видеокартой GeForce GTX 860M, стоит 73 000 руб (в нем также применяется сочетание SSD и HDD). Возможно, именно из-за высокой стоимости моноблоки Aquarius Mnb Elt T733H и не продаются в розницу. Слишком уж большая конкуренция, и не в пользу Aquarius.
К несомненным плюсам данного моноблока можно отнести тот факт, что он имеет хороший экран, высокий уровень производительности в неигровых приложениях и позволяет легко выполнить апгрейд и замену компонентов. Добавим сюда хорошее качество встроенной акустической системы (правда, в сочетании с довольно посредственным аудиотрактом для подключения наушников), защитное, буквально антивандальное стекло монитора, а также неплохой набор интерфейсных разъемов.
Если говорить о минусах, то, пожалуй, можно отметить лишь довольно маркий глянцевый корпус. С другой стороны, это не планшет и не ноутбук, а учитывая, что экран в моноблоке не сенсорный, хвататься за корпус нет необходимости, и заляпанным он выглядеть не будет. И конечно, нельзя не упомянуть об очень высоком уровне шума Aquarius Mnb Elt T733H под серьезной нагрузкой.
Рассмотренный моноблок вряд ли можно рекомендовать к применению в качестве домашнего ПК: все же отсутствие дискретной видеокарты существенно сужает возможные сценарии его использования. А вот в качестве школьного компьютера, особенно с учетом защитного стекла, этот моноблок вполне можно использовать. И отсутствие дискретной видеокарты здесь скорее даже плюс, чем минус.
