Albatron KX400+ — системная плата на базе чипсета VIA KT333


Albatron — новое имя на рынке материнских плат. Компания образовалась в 1984 году и до настоящего времени была известна в качестве производителя больших мультимедийных мониторов, проекционного оборудования и плазменных дисплеев под торговой маркой «Monivision». Но с этого года, после прихода в компанию бывшего вице-президента Gigabyte с командой единомышленников, Albatron решил расширить сферу деятельности и заняться выпуском материнских плат и видеоадаптеров.

Плата к нам попала предсерийная, с минимальной комплектацией. Комплект поставки включал:

  • Упаковку: картонная ламинированная коробка;
  • Документацию: три листочка с кратким описанием разъемов и переключателей платы;
  • Кабели: один ATA66/100/133 и шлейф для подключения дисковода;
  • Планку на заднюю панель компьютера с 2 портами USB.

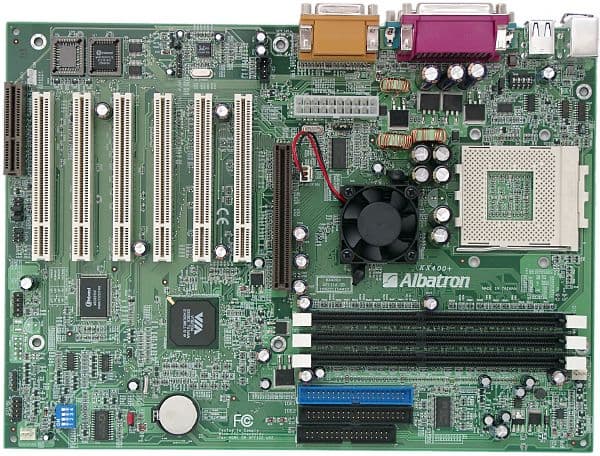

Разводка платы достаточно удобна, в качестве минуса можно отметить лишь расположение разъемов аудиовходов и питания между слотом AGP и блоком задней панели. Доступ к перемычкам и переключателям не затруднен даже при установке платы в корпус, их краткое описание приведено на текстолите платы.

В двухканальном импульсном стабилизаторе напряжения питания процессора применены 3 конденсатора по 3300 мкФ и 6 по 2200 мкФ.

На плату интегрированы следующие контроллеры:

  • звуковой, реализованный на базе AC'97-кодека Avance Logic ALC650, с возможностью подключения фронтальных аудиовыходов и акустических систем 5.1.

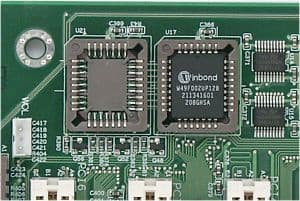

На плате применены фирменные технологии компании: BIOS Mirror (возможность восстановления содержимого BIOS в случае порчи — для этого используется вставляемая в имеющуюся панель вторая микросхема Flash EEPROM) и Voice Genie (голосовая индикация проблем при прохождении POST).

На плате используются возможности системного мониторинга микросхемы Winbond W83697HF. Контролируются:

  • напряжения процессора, +3,3, +5 и +12 В, шин AGP и памяти, VBAT и +5 В Standby;
  • частота вращения 2 вентиляторов;
  • температуры процессора (встроенным датчиком процессора) и платы (встроенным датчиком платы).

На плате имеется 2 разъема для регулируемого подключения вентиляторов и 3 для нерегулируемого (к одному из них подключен кулер на радиаторе северного моста чипсета).

Краткие характеристики платы: разъемы памяти — 3 DDR SDRAM; слоты расширения — AGP/ 6 PCI/ CNR; порты ввода/вывода — 2 COM/ LPT/ 2 PS/2/ 4 USB 1.1; размеры — 305х220 мм.

Настройка платы осуществляется:

С помощью перемычек и переключателейПеремычка для очистки CMOS
Перемычка для выбора частоты FSB100, 133 и 166 МГц
Набор переключателей для выбора коэффициента умножения процессораDefault, x5-x12,5
Набор переключателей для выбора режима работы функции BIOS MirrorNormal/Rescue
Набор переключателей для выбора языка функции Voice GenieEnglish, Chinese, Japanese, German
Из BIOS, основанного на версии 6.00PG от Phoenix-AwardНастройки таймингов памяти+CAS Latency, Precharge to Active, Active to Precharge, Active to CMD, Burst Length, Queue Depth, Command Rate
Выбор частоты работы памяти+DDR:CPU = 2, 2,66, 3,33 (при FSB 100 МГц — DDR200, DDR266, DDR333; при FSB 133 МГц — DDR 266, DDR355, DDR444)
Настройка работы шины AGP+
Настройка работы шины PCI+
Возможность изменения делителя частоты для шин AGP и PCI-
Ручное распределение прерываний по слотам+
Изменение частоты FSB+100-233 МГц с шагом 1 МГц
Изменение коэффициента умножения процессора+x5,5-x14
Изменение напряжения ядра процессора+1,1-1,85 В с шагом 0,025 В
Изменение напряжения памяти+2,5, 2,6, 2,7 и 2,8 В
Изменение напряжения чипсета-
Изменение напряжения шины AGP-

Использовалась версия BIOS 1.01, как последняя из доступных на время проведения тестирования.

Плата не сильно удивила нас, так как происхождение сделавшей ее команды известно и вполне почетно. Конечно, недоверчивое отношение к новичку на рынке трудно преодолеть, но в данном случае продукция компании изначально заслуживает большего доверия, чем просто незнакомая марка. «Компенсацией» же за более близкое знакомство послужит сравнительно невысокая цена этих материнских плат, в том числе и описываемой в данной статье.

Результаты тестов:
