Кинотеатральный Full HD DLP-проектор
Acer H6500


Несмотря на классификацию самих производителей, в классе одночиповых DLP-проекторов с «белым» источником света (то есть с лампой) и вращающимся светофильтром к истинно кинотеатральным можно отнести модели, в светофильтре которых присутствуют только первичные красный, зеленый и синий цвета, так как введение прозрачного сегмента или других «ярких» сегментов (голубого, желтого или пурпурного) необратимо приводит к снижению яркости и контрастности в кинотеатральном режиме, то есть в режиме с правильным соотношением яркости цветов и белых участков изображения. В итоге проекторы с дополнительными сегментами в светофильтре в лучшем случае можно отнести к универсальным. К сожалению, не все производители в технических характеристиках проекторов указывают вид светофильтра, поэтому часто определять его приходится опытным путем.

Содержание:

Паспортные характеристики, комплект поставки и цена

Паспортные характеристики
Технология проецирования DLP
Матрица Один чип DMD
Разрешение матрицы 1920×1080
Объектив 1,2x, F2,55—2,86, f = 22,37—26,73 мм
Лампа 240 Вт OSRAM
Срок службы лампы 3500 ч яркий / 5000 ч экономичный режимы
Световой поток 2100 яркий / 1680 экономичный режимы, ANSI лм
Контрастность 10 000:1 (full on/full off, динамическая)
Размер проецируемого изображения, диагональ, 16:9 (в скобках — расстояние до экрана при крайних значениях зума) минимум 0,76 м (1,0—1,2 м)
максимум 7,62 м (10 м—Н/Д)
Интерфейсы
  • Видеовход, HDMI (RGB и Y/Cb/Cr (Y/Pb/Pr)-сигналы), 2 шт.
  • Видеовход, VGA (совместим с Y/Cb/Cr (Y/Pb/Pr)-сигналами), mini D-sub 15 pin
  • Видеовход, компонентный Y/Cb/Cr (Y/Pb/Pr), 3×RCA
  • Видеовход, композитный, RCA
  • Удаленное управление по USB, гнездо USB типа B
  • Управление экраном, штырьковый разъем, 12 В
Форматы входного сигнала телевизионные (композитный): NTSC (3.58/4.43), PAL, PAL-M, PAL-N, SECAM
компонентные аналоговые видеосигналы Y/Cb/Cr (Y/Pb/Pr): 480i/p, 576i/p, 720p, 1080i/p
аналоговые RGB-сигналы: VGA—1080p: 640×480—1920×1080 (отчет MonInfo)
цифровые сигналы (HDMI): VGA—HDTV (1080p) (отчет MonInfo)
Уровень шума Н/Д
Особенности
  • Контроль размытости AcuMotion
  • ColorBoost II
  • Цифровая коррекция вертикальных трапецеидальных искажений ±15°
  • Функция изображения от двух источников (PIP)
  • Функция цифрового увеличения 8х
Размеры (Ш×В×Г) 269×95,5×205,6 мм
Масса 2,54 кг
Потребляемая мощность 305 Вт в ярком режиме, 245 Вт м экономичном режиме, менее 1 Вт в ждущем режиме
Напряжение питания 100—240 В, 50/60 Гц
Комплект поставки
  • Проектор
  • Кабель питания
  • ИК-пульт ДУ и два элемента питания ААА для него
  • VGA-видеокабель
  • Краткое руководство
  • CD-ROM c инструкциями по эксплуатации на нескольких языках, pdf-файлы, есть на русском языке
  • Гарантийный талон для России
  • Карточка с паролем
  • Сумка
Ссылка на сайт производителя www.acer.ru
Средняя текущая цена (количество предложений) в московской рознице (рублевый эквивалент — во всплывающей подсказке) $921(3)

Внешний вид

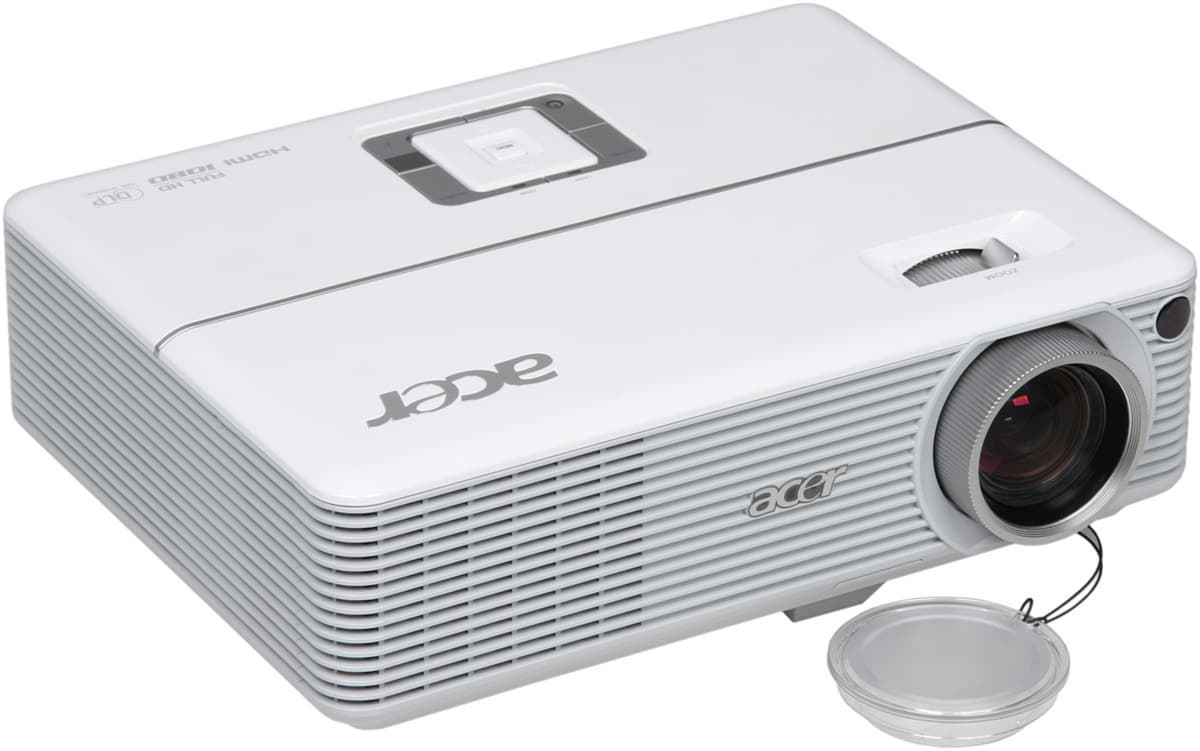

Проектор Acer H6500, внешний вид

Дизайн проектора можно назвать классическим. Передняя часть верхней панели изготовлена из пластика с белым зеркально-гладким покрытием относительно устойчивым к появлению царапин, задняя часть верхней панели — тоже белая, но матовая. Разделены половинки панели вставкой из пластика с серебристым покрытием.

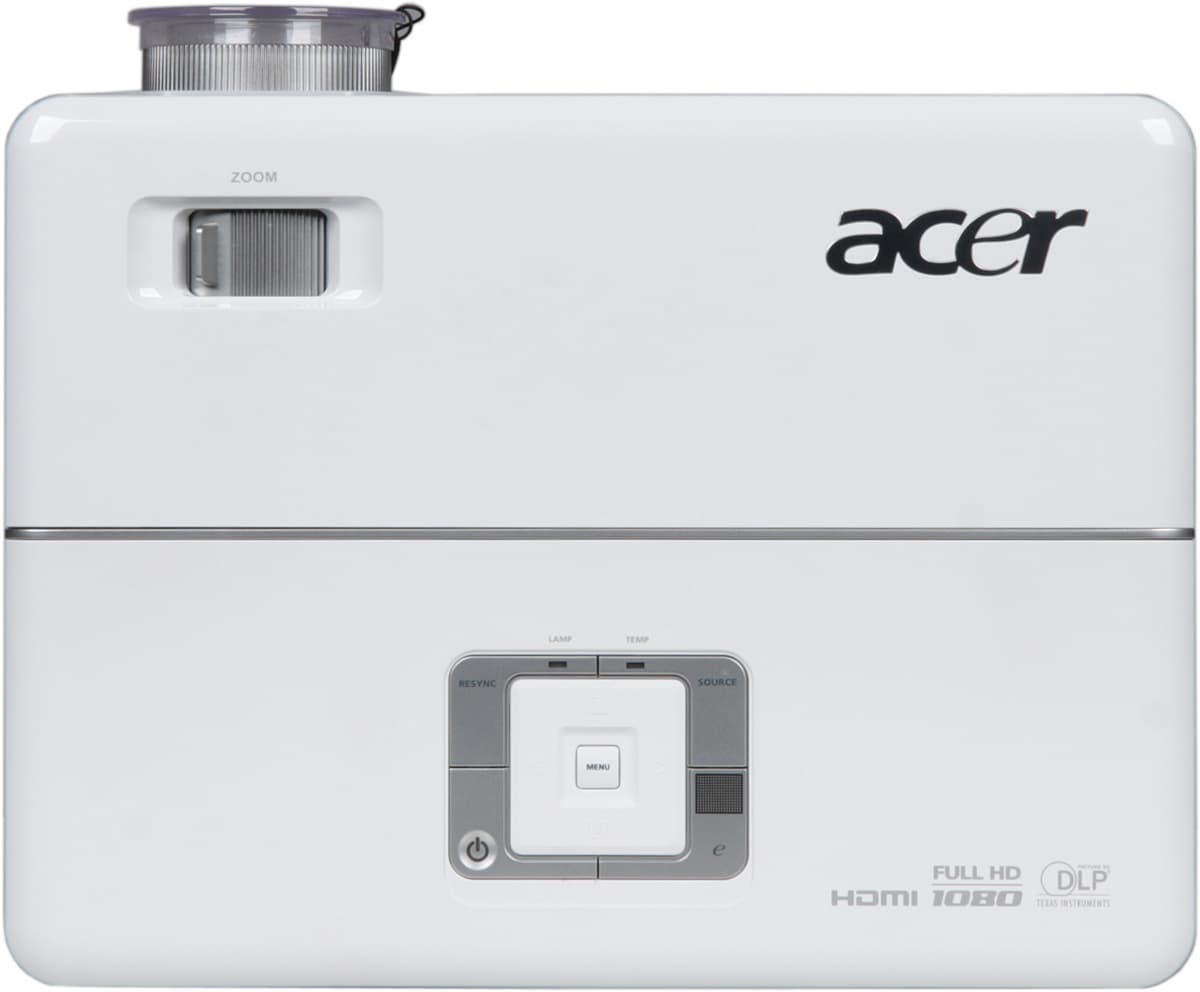

Проектор Acer H6500, верхняя панель

Оставшаяся часть корпуса — это светло-серый пластик с матовой поверхностью. На верхней панели находятся: крупный зеркальный логотип производителя и еще несколько логотипов поменьше, ниша доступа к воротку на объективе, кнопки управления и индикаторы состояния. Интерфейсные разъемы помещены в неглубокую нишу на задней панели.

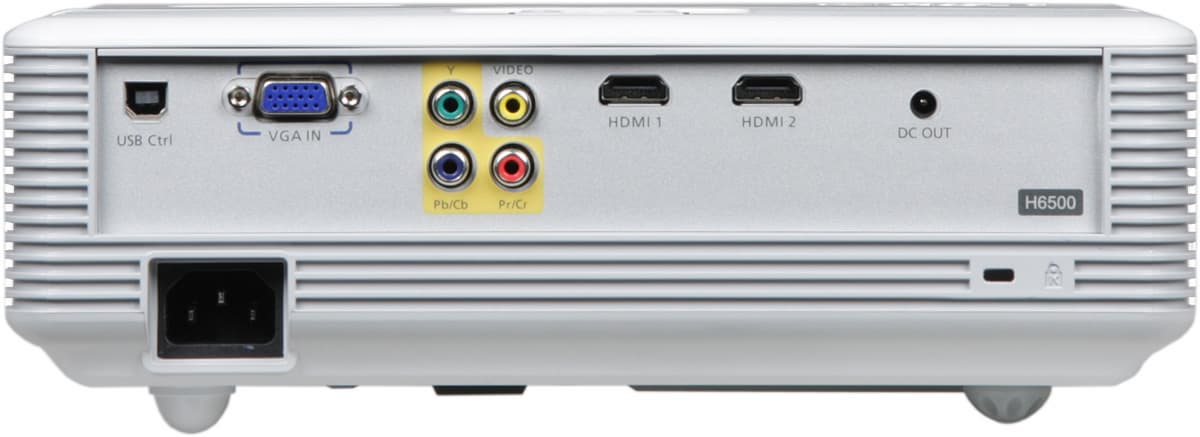

Проектор Acer H6500, задняя поверхность

На дно этой ниши наклеена подкладка из серебристого пластика, устойчивого к повреждениям. Также на задней панели можно обнаружить разъем питания и разъем для замка Кенсингтона. На боковых и на передней панелях — вентиляционные решетки.

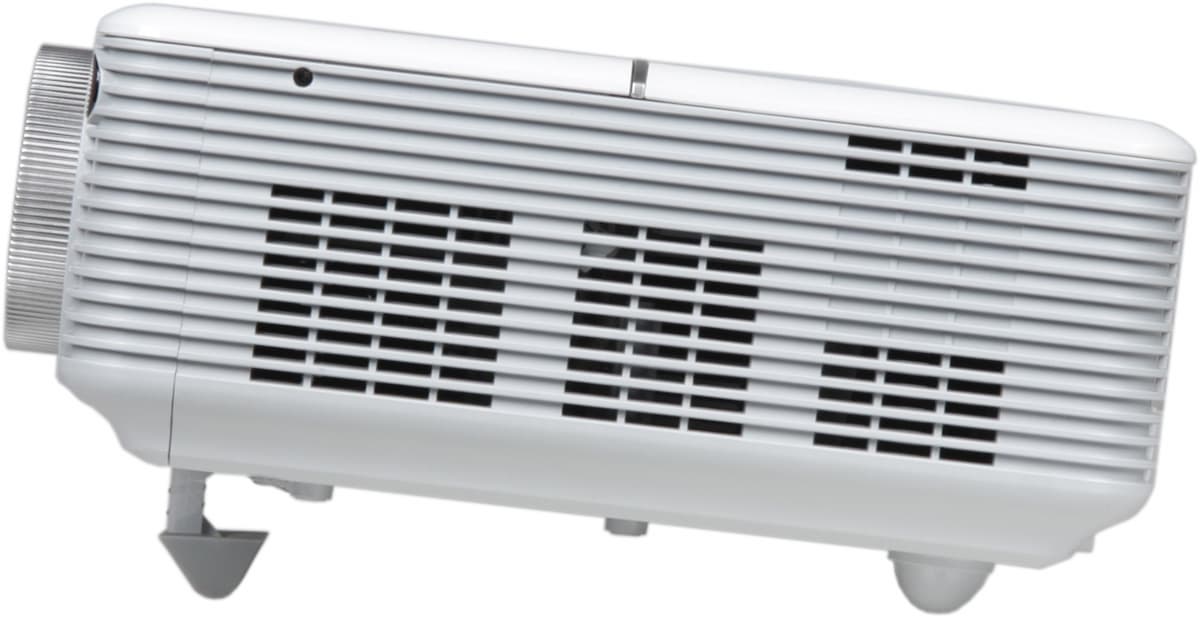

Проектор Acer H6500, левая поверхность

Объектив предохраняет крышечка из прозрачного пластика, прикрепленная шнурком к корпусу проектора. ИК-приемников два: за круглым окошком на передней панели

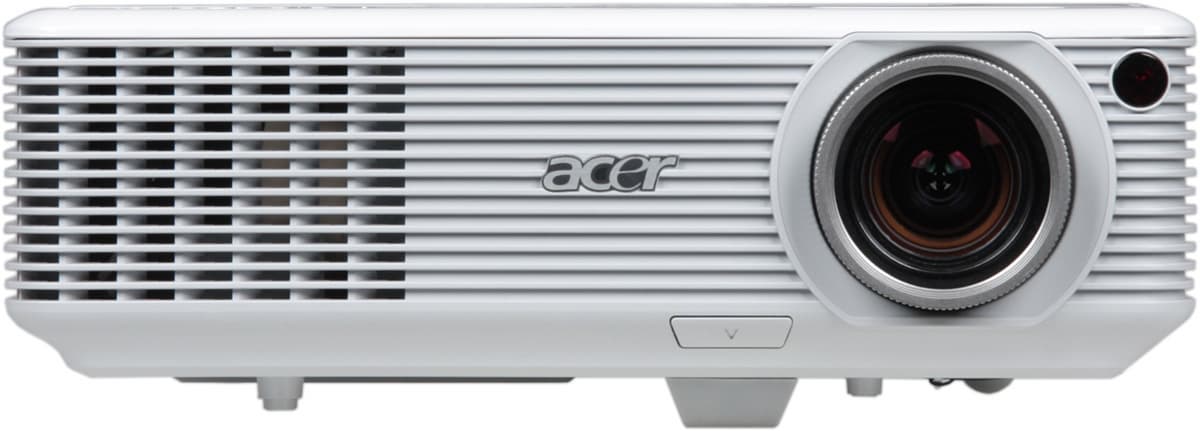

Проектор Acer H6500, лицевая поверхность

и за решеткой на одной из серебристых кнопок на верхней панели. Передняя ножка на зубчатой стойке высвобождается (максимум на 16 мм) при нажатии на кнопку-фиксатор. Устойчивого и горизонтального положения проектора при настольном размещении помогут добиться правая задняя ножка, выкручивающаяся из корпуса примерно на 8 мм. В днище проектора вделаны 4 металлические втулки с резьбой.

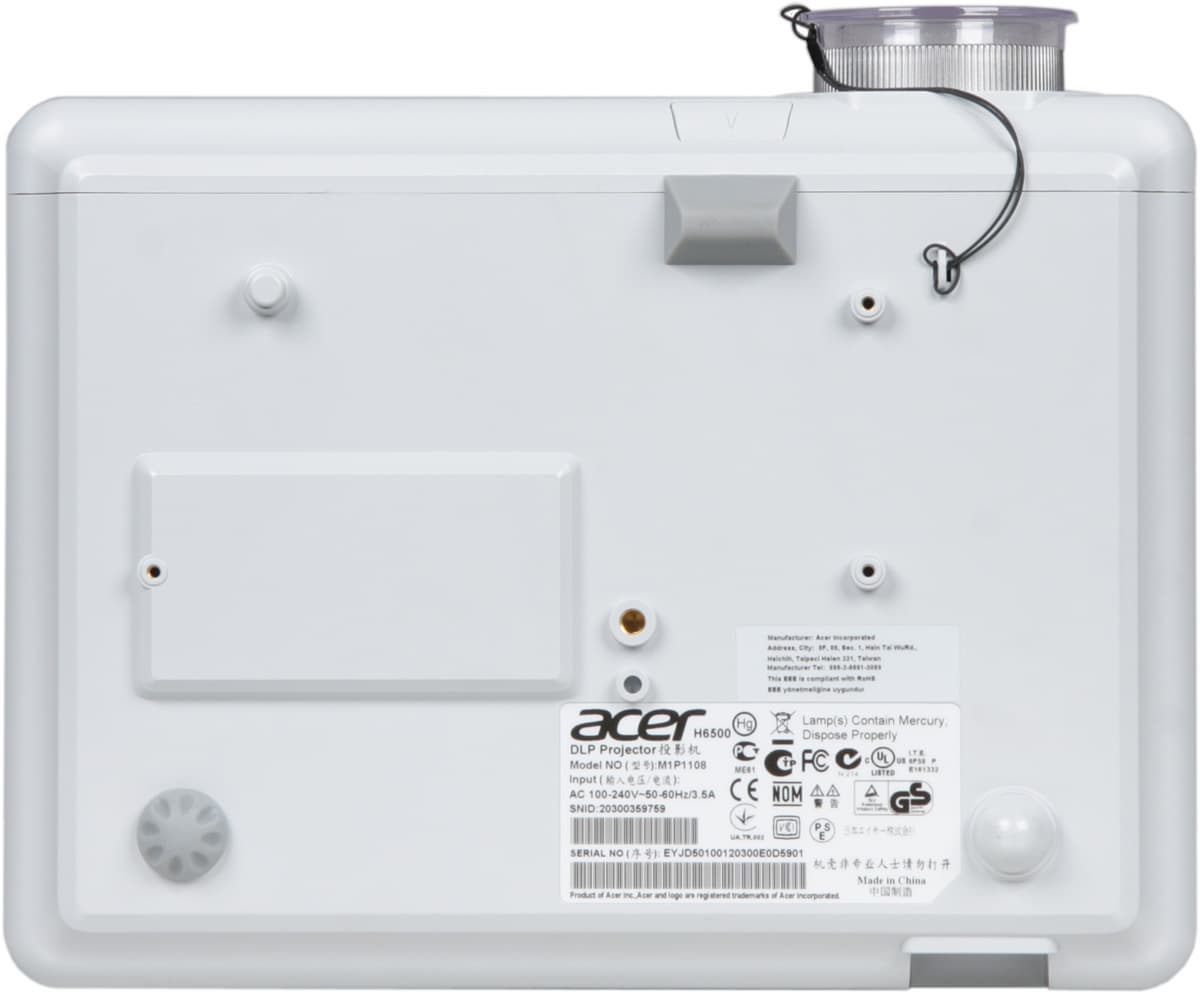

Проектор Acer H6500, днище

Три из них точно предназначены для монтажа на потолочном кронштейне. Предназначение центрального отверстия диаметром побольше нам неизвестно. Крышкой лампового отсека является передняя половина верхней панели, поэтому для замены лампы проектор не придется демонтировать с потолочного кронштейна. В комплект поставки входит простая сумка с нетолстыми защитными прокладками в стенках, предназначенная для транспортировки и хранения проектора и аксессуаров к нему.

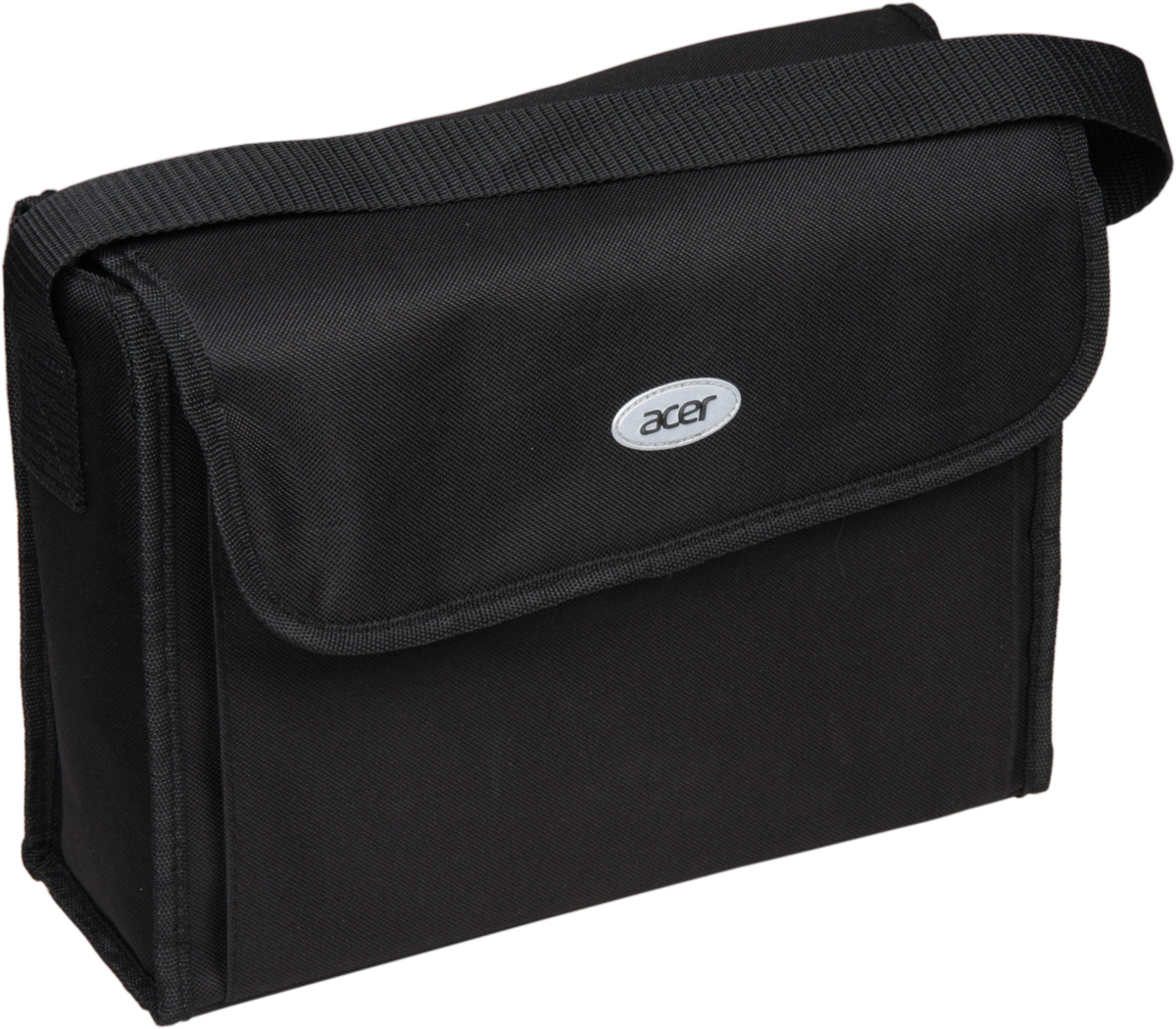

Проектор Acer H6500, сумка

При эксплуатации в пыльных помещениях проектор можно дополнительно оснастить сменными воздушными фильтрами, но эксплуатировать его придется в режиме с усиленной вентиляцией, что увеличит уровень шума.

Пульт

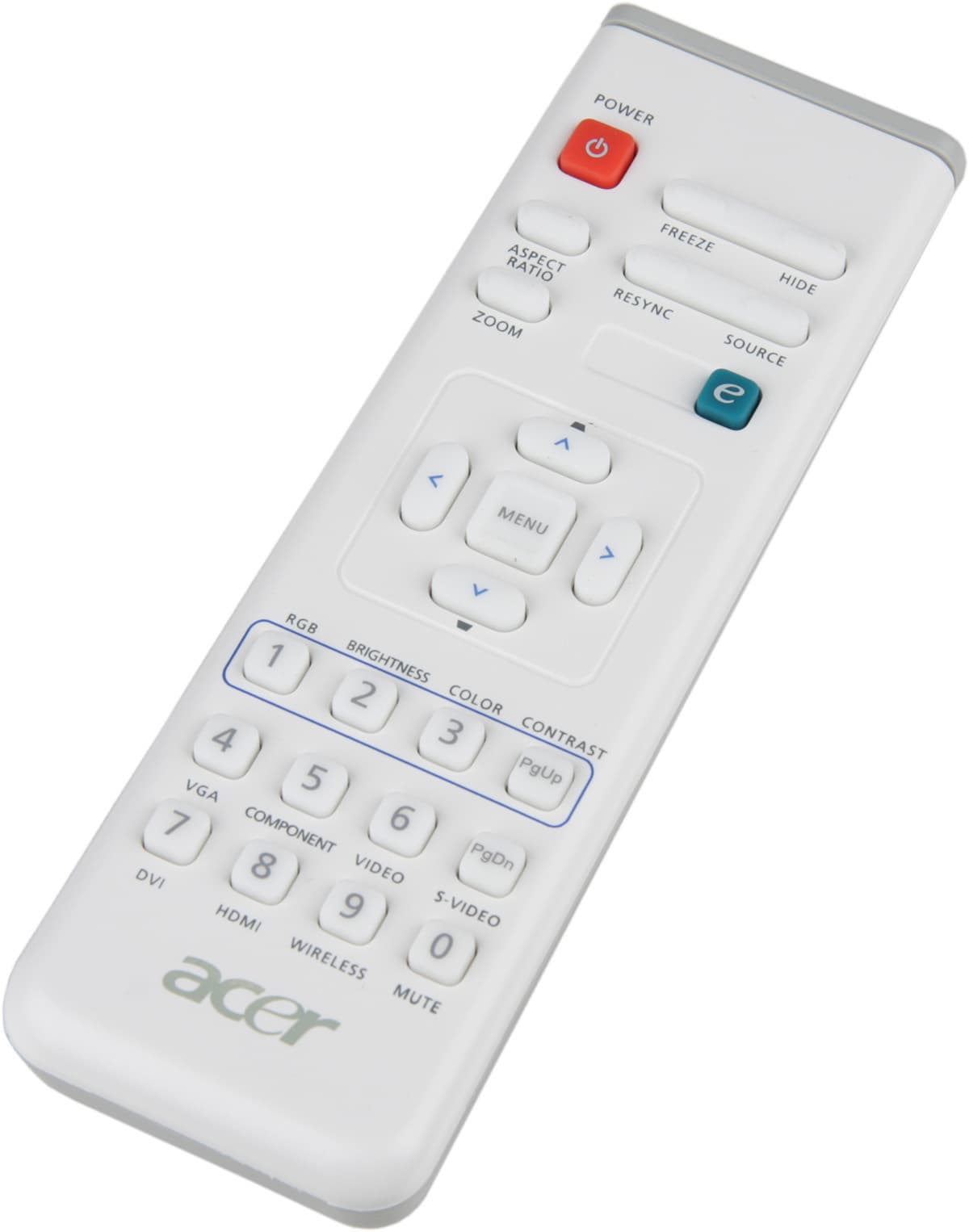

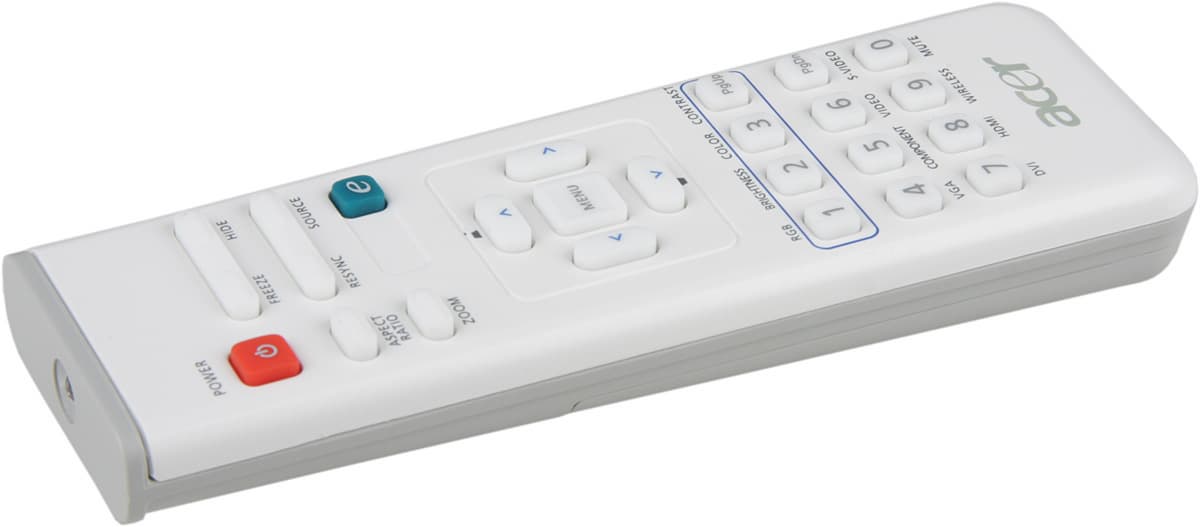

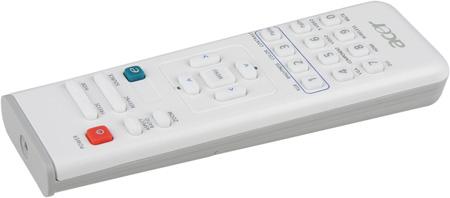

Проектор Acer H6500, пульт ДУ

Пульт небольшой, в руке лежит удобно, до всех кнопок можно дотянуться, не перехватывая пульт в руке. Однако кнопки мелкие, подписи к ним тоже, да и подсветки нет, что затрудняет использование пульта в затемненном помещении.

Проектор Acer H6500, пульт ДУ

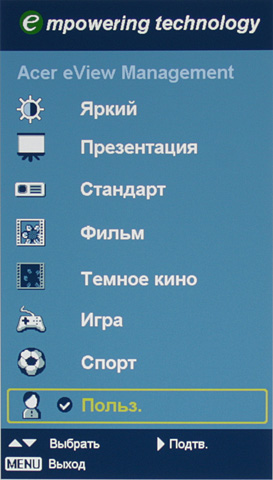

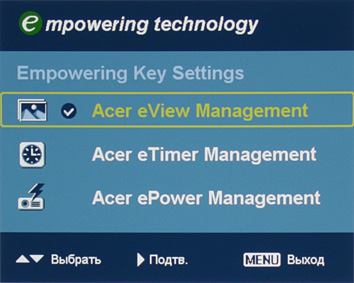

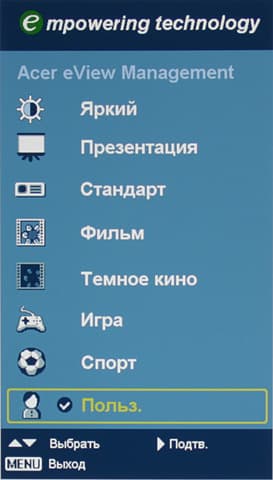

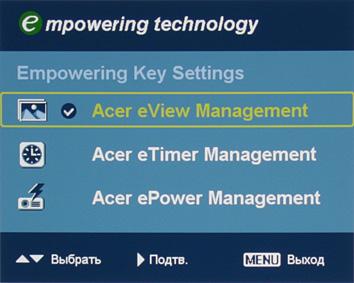

Кнопка e на пульте (и на корпусе) предоставляет быстрый доступ к выбору профиля, настройкам таймера или к функциям управления питанием (по выбору).

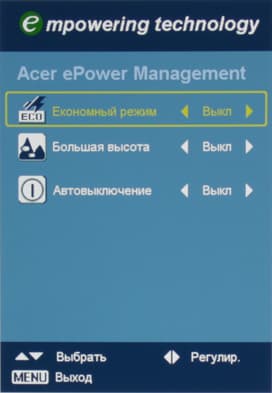

Проектор Acer H6500, меню

Проектор Acer H6500, меню

Проектор Acer H6500, меню

Проектор Acer H6500, меню

При подключении проектора по USB к компьютеру проектор опознавался системой как стандартное HID-устройство, но нажатие на кнопки пульта не эмулировало никакие нажатия на кнопки мыши или клавиши клавиатуры.

Коммутация

Источники изображения перебираются кнопками Source на корпусе и на пульте или непосредственно выбираются кнопками пульта. Вход управления экрана с электроприводом можно подключить к разъему DC Out, тогда, если будет включена опция Автоэкран, экран будет автоматически разворачиваться при включении проектора. Питание на проектор подается через стандартный трехштырьковый разъем.

Меню и локализация

Дизайн меню узнаваем. В меню используется ровный шрифт без засечек, но размер буковок мелковат, что снижает читаемость. Навигация удобная. При настройке параметров изображения меню остается на экране, что несколько затрудняет оценку происходящих изменений. Впрочем, кнопками пульта напрямую вызываются некоторые настройки, отображаемые в небольшом окошке.

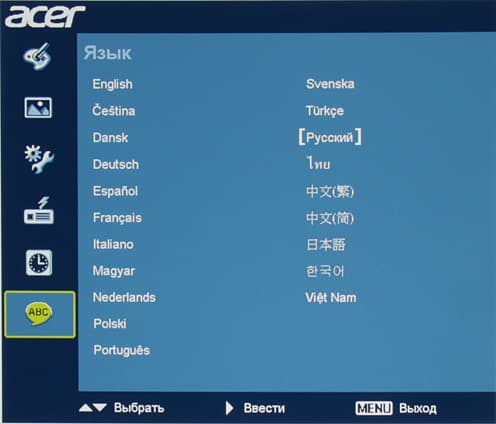

Проектор Acer H6500, меню

Есть русская версия экранного меню.

Проектор Acer H6500, меню

Перевод на русский язык в целом адекватный, но есть и огрехи.

Управление проекцией

Фокусировка изображения на экране осуществляется вращением ребристого кольца на объективе, а изменение размера картинки — рычажком на объективе. Неудобно то, что при настройке размера проекции фокус сбивается и наоборот. Положение объектива относительно матрицы настроено так, что нижний край изображения находится выше оси объектива. В проекторе есть функция ручной цифровой коррекции вертикальных (±15° градусов) трапецеидальных искажений.

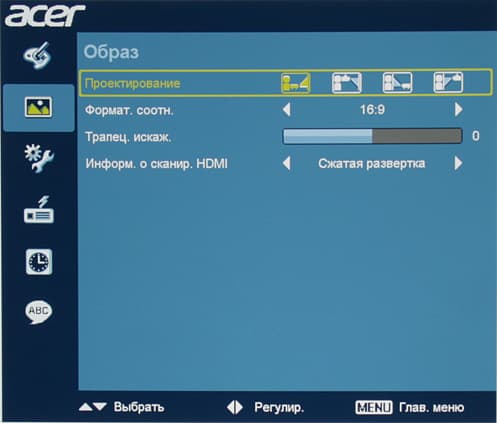

Режимов геометрической трансформации четыре: Авто — максимальный размер с сохранением исходных пропорций (по пикселям), 4:3 — вывод в формате 4:3 вписанном по высоте, 16:9 — в формате 16:9 и L. Box — для формата Letter Box. Настройка Информ о сканир. HDMI управляет обрезкой изображения по периметру (с увеличением).

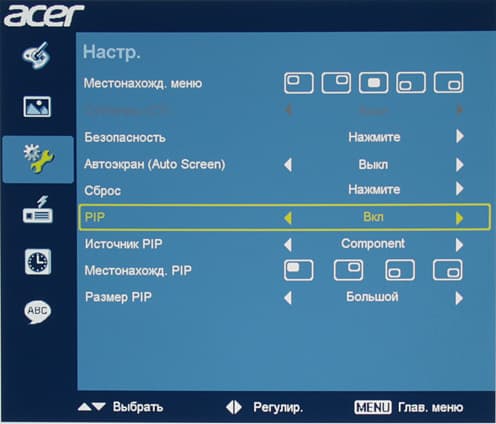

Проектор Acer H6500, меню

Есть цифровое увеличение (до 8х) с возможностью сдвига области увеличения. Кнопка Hide временно выключает проекцию, а кнопка Freeze переводит проектор в режим стоп-кадра. В проекторе имеется функция картинка-в-картинке (PIP). Источником для дополнительного окна могут быть композитный или компонентный входы, для основного — HDMI-вход. Регулируются размер и положение дополнительного окна.

Проектор Acer H6500, меню

Проектор допускает настольное и потолочное размещение и может работать как в режиме фронтальной проекции, так и на просвет. Проектор скорее длиннофокусный, поэтому при фронтальном проецировании его лучше размещать примерно на линии зрителей или за ней.

Настройка изображения

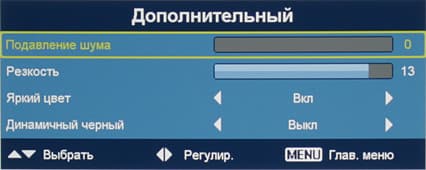

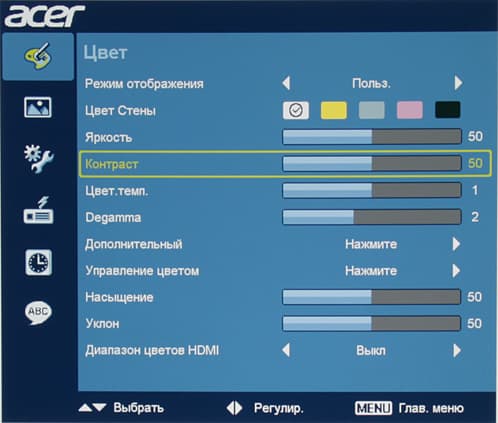

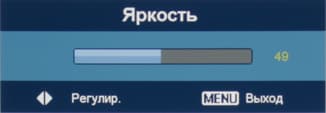

Исключая стандартные и с понятными названиями, перечислим следующие настройки: Цвет Стены (выбор цвета поверхности, на которую ведется проецирование, с целью компенсации изменения цветов), Degamma (выбор профиля гамма-коррекции), Яркий цвет (включение режима Brilliant Color, см. описание тут), Динамичный черный (динамическая подстройка яркости) и регулировка цветового баланса по шести цветам и по телесным тонам (Управление цветом).

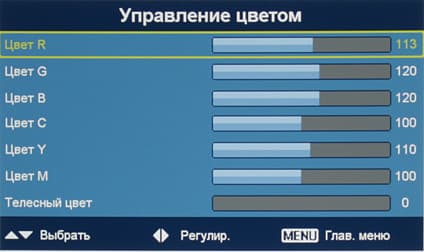

Проектор Acer H6500, меню

Проектор Acer H6500, меню

Проектор Acer H6500, меню

Параметр Уклон — это регулировка красно-зеленого баланса (в английском руководстве — это Tint, и на русский чаще переводится как Оттенок). В проекторе имеется семь предустановленных режимов с фиксированными настройками изображения и один пользовательский режим. Также проектор автоматически запоминает некоторые настройки изображения для каждого типа подключения. Яркость лампы и шум от вентиляции можно понизить, включив Економный режим.

Дополнительные возможности

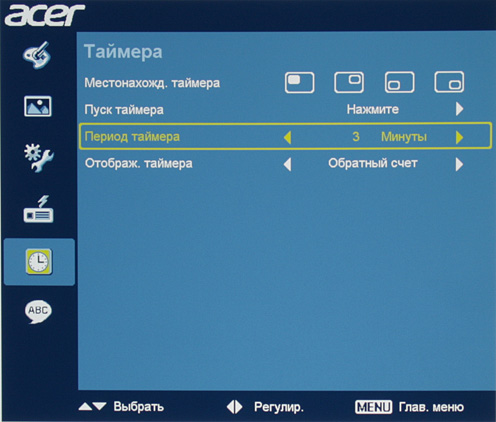

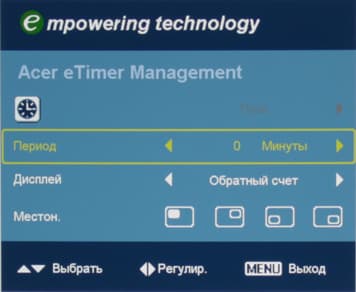

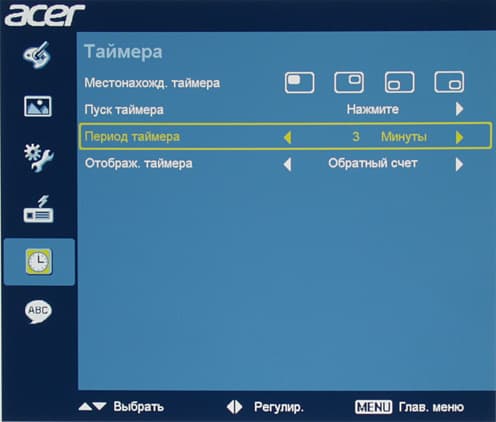

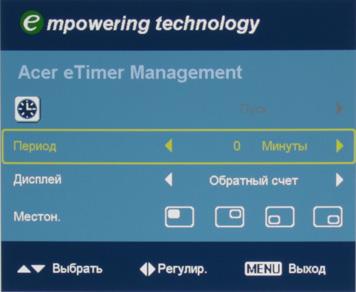

Экранный таймер (с прямым или обратным отсчетом) поможет контролировать время выступления.

Проектор Acer H6500, меню

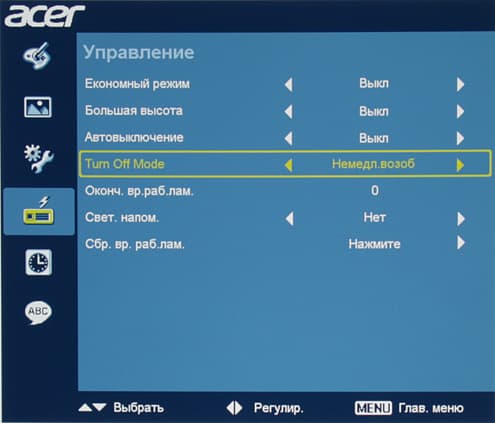

Есть функция автоматического отключения проектора после заданного интервала отсутствия сигнала (15—60 мин). В зависимости от значения установки Turn Off Mode при выключении проектор или будет сразу выключаться, перейдя в режим охлаждения лампы, или еще 2 минуты будет находиться в режиме моментального возобновления проекции.

Проектор Acer H6500, меню

Проектор может показывать субтитры, передаваемые вместе с видеосигналами некоторых типов. Для исключения несанкционированного использования проектора служит защита паролем. При активации этой функции после включения проектора потребуется ввести пароль пользователя, который нужно будет повторно ввести через установленное время, если дополнительно был установлен интервал работы. Для изменения настроек безопасности нужно ввести пароль администратора. В комплекте поставки есть карточка с уникальным универсальным паролем администратора. Если уж забыли текущий пароль администратора и потеряли карточку, то придется обращаться в сервисный центр Acer.

Измерение яркостных характеристик

Измерение светового потока, контрастности и равномерности освещения проводились по методике ANSI подробно описанной тут.

Результаты измерений для проектора Acer H6500 (если не указано обратное, то включен Яркий цвет (Brilliant Color), выключен Динамичный черный, Degamma = 0, Температура цвета = 0 и включен режим высокой яркости):

РежимСветовой поток
2090 лм
Режим низкой яркости 1565 лм
Отключен Brilliant Color 810 лм
Равномерность
+9%, −36%
Контрастность
685:1

Максимальный световой поток фактически равен паспортному значению в 2100 лм. Равномерность освещенности белого поля приемлемая. Контрастность высокая, но, отметим, что это при включенном Brilliant Color. Также мы измерили контрастность, измеряя освещенность в центре экрана для белого и черного поля, т. н. контрастность full on/full off.

Режим Контрастность full on/full off
1760:1
Отключен Brilliant Color 675:1
Включен Динамичный черный 2100:1

Контрастность при включенном Brilliant Color высокая, а при использовании динамической регулировки яркости она немного увеличивается. В принципе, контрастность могла бы быть и выше, но через фронтальную решетку часть света от ярко освещенных внутренностей лампового отсека достигает области проекции, что немного повышает уровень черного. В режиме Динамичный черный световой поток, по всей видимости, регулируется изменением яркости лампы (на темных сценах яркость уменьшается, на светлых — повышается до нормы). Ниже приведена зависимость яркости от времени при переключении с черного поля на белое в режиме Динамичный черный (анализировать нужно огибающую графика):

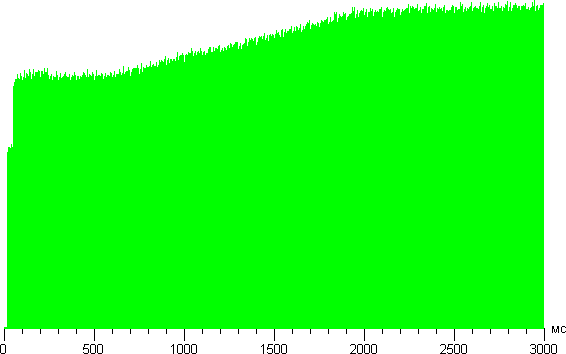

Проектор Acer H6500, динамическая регулировка светового потока

Видно, что полный диапазон отрабатывается примерно за 2 секунды. Это не очень быстро, поэтому режим Динамичный черный имеет небольшую практическую значимость.

Проектор оснащен светофильтром с шестью сегментами: широкие зеленый и красный, средние желтый и пурпурный (magenta), широкий синий и узкий голубой (cyan). За счет желтого, голубого и пурпурного сегмента и использования промежутков между сегментами повышается яркость белого поля при включении режима Brilliant Color. Аналогично при включении режима Brilliant Color указанные сегменты участвуют в формировании соответствующих им и ряда других цветов. Разумеется, увеличение яркости белого, желтого и других цветов относительно, например, чистых красного, зеленого и синего ухудшает цветовой баланс. При выключении режима Brilliant Color баланс выравнивается. Однако при этом сильно понижается освещенность белого поля, а освещенность черного поля практически не меняется, что приводит к значительному снижению контраста. Т. е. перед пользователем всегда стоит дилемма: высокая яркость и контраст или правильная цветопередача.

Судя по графикам яркости от времени, частота чередования сегментов составляет 120 Гц при кадровой развертке в 60 Гц, т. е. светофильтр имеет скорость 2x. При подаче сигнала с 24 кадр/с частота чередования сегментов понижается до 96 Гц. Эффект «радуги» заметен. Как и во многих DLP-проекторах для формирования темных оттенков используется динамическое смешение цветов (дизеринг).

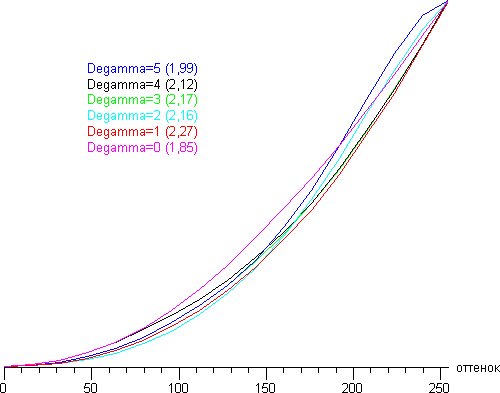

Для оценки характера роста яркости на шкале серого мы измерили яркость 17 оттенков серого при различных значениях параметра Degamma. Графики ниже демонстрируют полученные гамма-кривые. На подписях в скобках приведены значения показателей аппроксимирующей функции:

Проектор Acer H6500, гамма-кривые

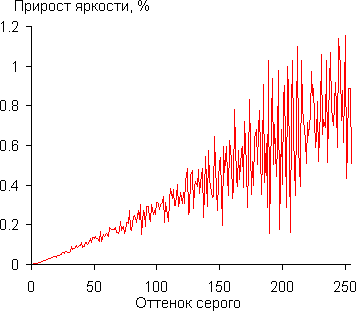

Далее при Degamma = 3 мы измерили яркость 256 оттенков серого (от 0, 0, 0 до 255, 255, 255). График ниже показывает прирост (не абсолютное значение!) яркости между соседними полутонами:

Проектор Acer H6500, дифференциальная гамма-кривая

В целом тенденция роста прироста яркости сохраняется во всем диапазоне, кроме начального участка — один ближайший к черному оттенок по яркости от него неотличим:

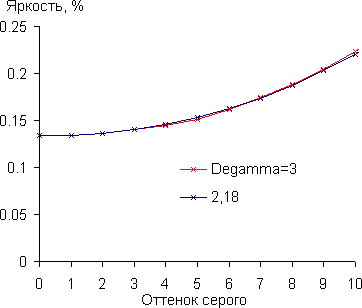

Проектор Acer H6500, гамма-кривая в тенях

Впрочем, этот незначительный завал в тенях практически не сказывается на картинке. Аппроксимация полученной по 256 точкам гамма-кривой дала значение показателя 2,18, что близко к стандартному значению 2,2, при этом аппроксимирующая функция практически совпала с реальной гамма-кривой:

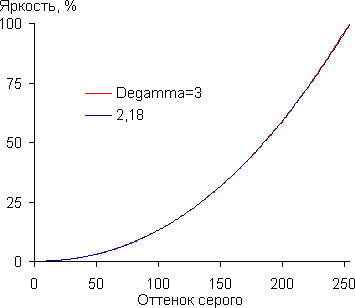

Проектор Acer H6500, гамма-кривая

В режиме высокой яркости потребление электроэнергии составило 296 Вт, в режиме пониженной яркости — 240 Вт, а в режиме ожидания — 0,7 Вт.

Звуковые характеристики

Внимание! Приведенные значения уровня звукового давления от системы охлаждения получены по нашей методике и их нельзя напрямую сравнивать с паспортными данными проектора.

Режим Уровень шума, дБА Субъективная оценка
Высокой яркости 37,8 Тихо
Пониженной яркости 32,8 Очень тихо

Для кинотеатрального проектора уровень шума в режиме с высокой яркостью лампы довольно высокий, но при пониженной яркости шум снижается до приемлемой величины.

Тестирование видеотракта

VGA-подключение

При VGA-подключении поддерживается разрешение 1920 на 1080 пикселей при 60 Гц кадровой частоты. На шкале серого различаются все оттенки. Четкость высокая. Цветные линии толщиной в один пиксель выводятся без потери цветовой четкости.

DVI-подключение

Для тестирования DVI-подключения мы использовали кабель-переходник с DVI на HDMI. Проектор стабильно работает в самом правильном для него разрешении — 1920×1080 при 60 Гц. Качество изображения высокое, пиксели выводятся 1:1. Белое и черное поля воспринимаются равномерными. Бликов нет. Геометрия хорошая — прогиб вниз по верхней границе проекции составляет порядка 5 мм на 1,5 м ширины. Цветные линии толщиной в один пиксель выводятся без потери цветовой четкости. Ширина цветной каймы на границах объектов, обусловленная наличием хроматических аберраций у объектива, минимальная. Равномерность фокусировки высокая.

HDMI-подключение

HDMI-подключение тестировалось при подключении к Blu-ray-плееру Sony BDP-S300. Поддерживаются режимы 480i, 480p, 576i, 576p, 720p, 1080i и 1080p@24/50/60 Гц. Картинка четкая, цвета при отключенном BrilliantColor правильные, оверскана нет, есть реальная поддержка режима 1080p при 24 кадр/с — кадры выводятся с равной длительностью. Тонкие градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях не выходит за безопасные границы). Яркостная и цветовая четкости всегда очень высокие.

Работа с источником композитного и компонентного видеосигнала

Четкость изображения хорошая. Так как при компонентном подключении в режимах 720p и 1080i всегда включен небольшой оверскан, то четкость картинки в этих режимах немного ниже возможной. Тестовые таблицы с градиентами цветов и со шкалой серого не выявили каких-либо артефактов изображения. Слабые градации оттенков в тенях и на светлых участках изображения хорошо различаются (завал в тенях не выходит за безопасные границы). Цветовой баланс правильный (при отключенном BrilliantColor).

Функции обработки видеосигнала

В случае чересстрочных сигналов проектор пытается правильно составить кадр из смежных полей. Проектор с переменным успехом справился как с нашими тестовыми фрагментами с двигающимися мирами (преобразование 2-2 для PAL 25 кадр/с и NTSC 30 кадр/с), так и с рядом тестовых фрагментов с диска HQV (кадры восстанавливались только для NTSC с чередованием полей 3-2 при 24 кадр/с исходно). В тесте с диска BD HQV и сигнала 1080i для неменяющихся участков также выполнялся правильный деинтерлейсинг.

Функция подавления видеошумов хорошо подавляет зернистую рябь, и даже на максимальном уровне фильтрации хвост из неубранного шума за двигающимися объектами заметен несильно. Видеопроцессор проектора на неподвижных объектах почти полностью устраняет характерные цветовые артефакты при композитном подключении. Для чересстрочных видеосигналов обычного разрешения выполняется некоторое сглаживание диагональных границ двигающихся объектов.

Определение задержки вывода

Задержка вывода изображения относительно ЭЛТ-монитора составила около 20 мс при VGA-подключении и 13 мс при HDMI(DVI)-подключении. Эти задержки практически не ощутимы.

Оценка качества цветопередачи

Для оценки качества цветопередачи использовали спектрофотометр X-Rite ColorMunki Design и комплект программ Argyll CMS (1.4.0).

Цветовой охват немного шире sRGB:

Проектор Acer H6500, цветовой охват

Однако отличия от sRGB невелики, поэтому цвета имеют насыщенность близкую к естественной. Ниже приведены спектры белого поля (белая линия), наложенные на спектры красного, зеленого и синего полей (линии соответствующих цветов) при выключенном и включенном Brilliant Color:

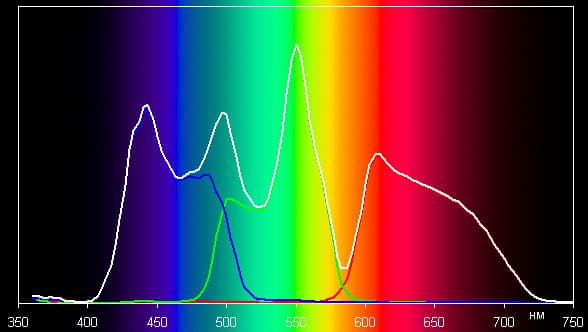

Проектор Acer H6500, спектры
Brilliant Color выкл.

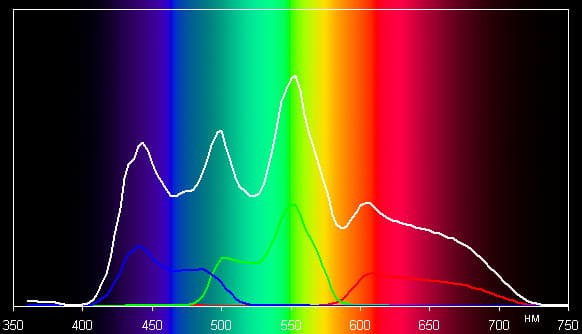

Проектор Acer H6500, спектры
Brilliant Color вкл.

Видно, что при включенном Brilliant Color яркость белого заметно превышает яркость основных цветов в соответствующих областях спектра, поэтому в этом режиме основные цвета на фоне белых участков выглядят менее яркими, чем должны быть на самом деле.

Графики ниже показывают цветовую температуру на различных участках шкалы серого и отклонение от спектра абсолютно черного тела (параметр ΔE) для самого яркого режима (при включенном Brilliant Color) и режима с наилучшей цветопередачей (Brilliant Color, разумеется, отключен), обозначенного как Кино.

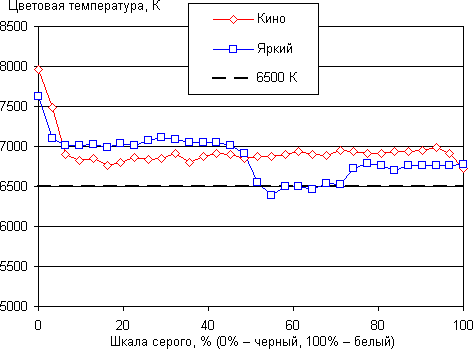

Проектор Acer H6500, цветовая температура

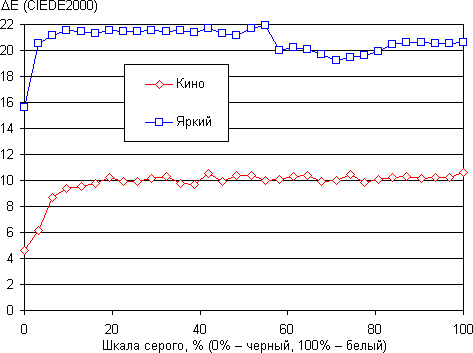

Проектор Acer H6500, ΔE

Почему-то при отключении Brilliant Color настройки, регулирующие цветовой баланс (усиление основных цветов) переставали оказывать какое-либо воздействие на цветопередачу, поэтому ручную коррекцию выполнить не удалось. Укажем, что близкий к черному диапазон можно не учитывать, так как в нем цветопередача не так важна, а погрешность измерения цветовых характеристик высокая. В ярком режиме приоритетом явно является яркость, а не качество цветопередачи, но в режиме Кино с цветами все более менее в порядке — ΔE около 10, что для потребительского устройства считается хорошим показателем, цветовая температура несколько выше 6500 К, однако при этом как она, так и ΔE мало изменяются на всей имеющей значение части шкалы серого, что благоприятно сказывается на субъективном восприятии цветового баланса.

Выводы

Проектор Acer H6500 можно отнеси к универсальным, так как в режиме с высокой яркостью и при включенном Brilliant Color (или Яркий цвет в русском варианте меню) светового потока достаточно, например, для игр в освещенном помещении и для показа презентаций, а в менее ярком режиме (Brilliant Color выключен) в затемненном помещении можно смотреть кино.

Достоинства:

  • Хорошая цветопередача (при отключенном Brilliant Color)
  • Высокая четкость изображения
  • Малая задержка вывода
  • Тихая работа

Недостатки:

  • Пульт без подсветки
  • Небольшая засветка экрана от фронтальной решетки
