Видеокамера Samsung SMX-K40

Аппарат, предоставленный для тестирования, является инженерным образцом, видеокамера предупреждает об этом ещё при старте:

Так или иначе, но придётся делать скидку на данный факт — в процессе знакомства с видеокамерой мы наверняка столкнёмся с какими-то неувязками. Впрочем, мы уже с ними столкнулись: экземпляр, попавший к нам на тестирование, помечен как SMX-K44, хотя в действительности это — "самая настоящая" K40. Также в данном инженерном образце не оказалось встроенной памяти — записывать видео получится только на SD/SDHC карту. Но не беспокойтесь, в магазин инженерные сэмплы не поступают :)

Конструкция, технические характеристики

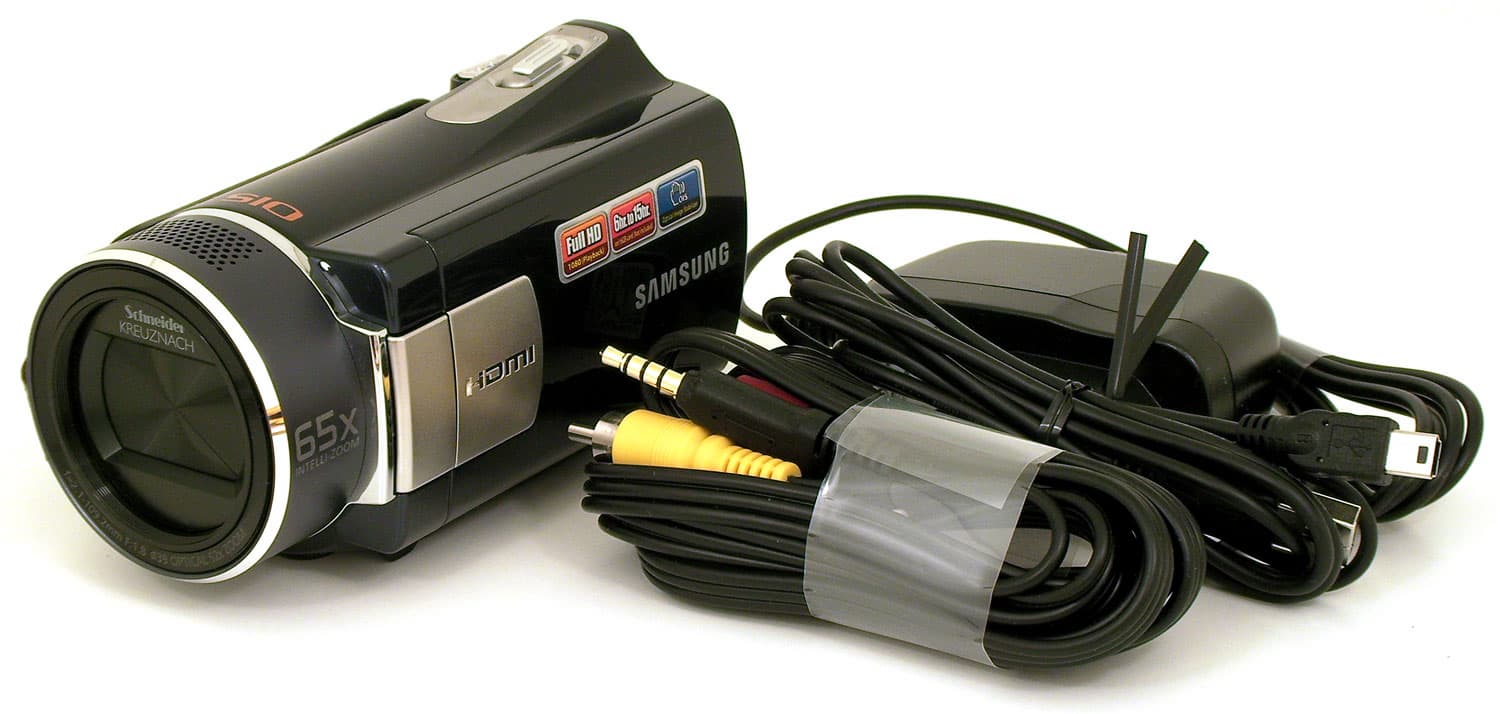

В нагрузку к видеокамере прилагались следующие предметы первой необходимости: блок питания, USB-кабель, и композитный аудио-видео кабель.

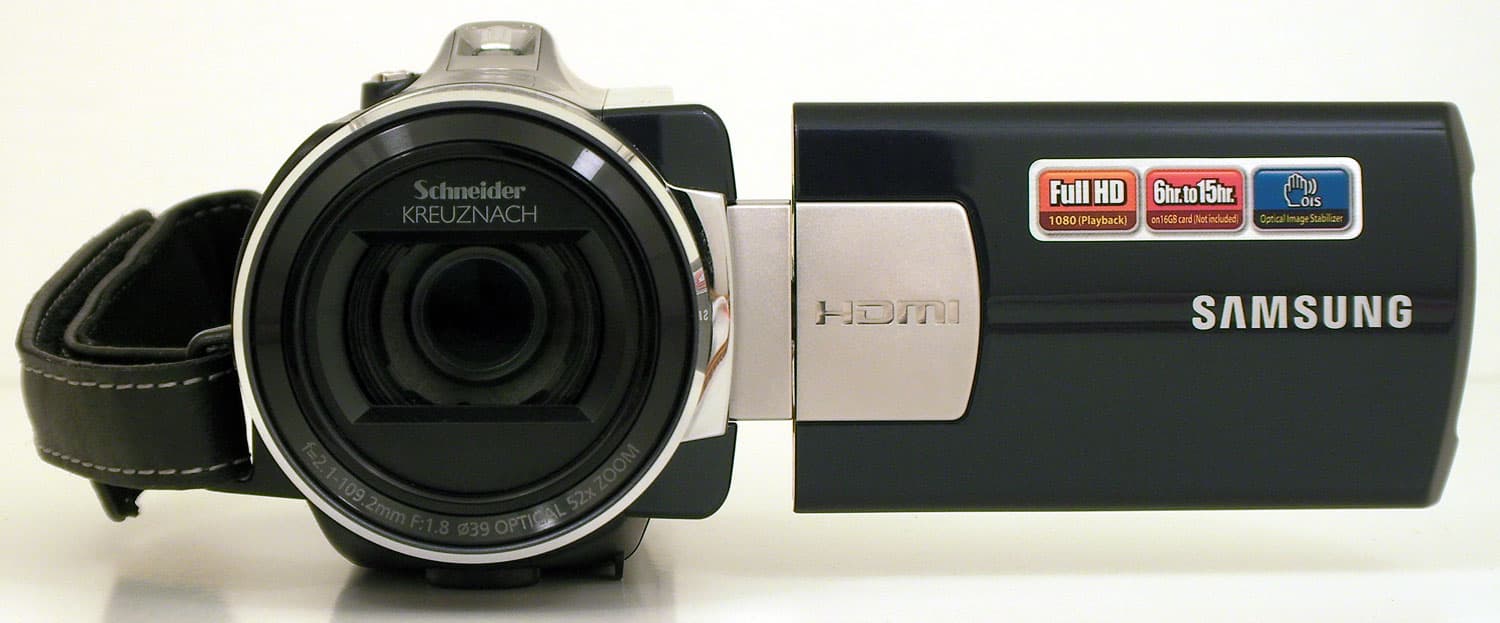

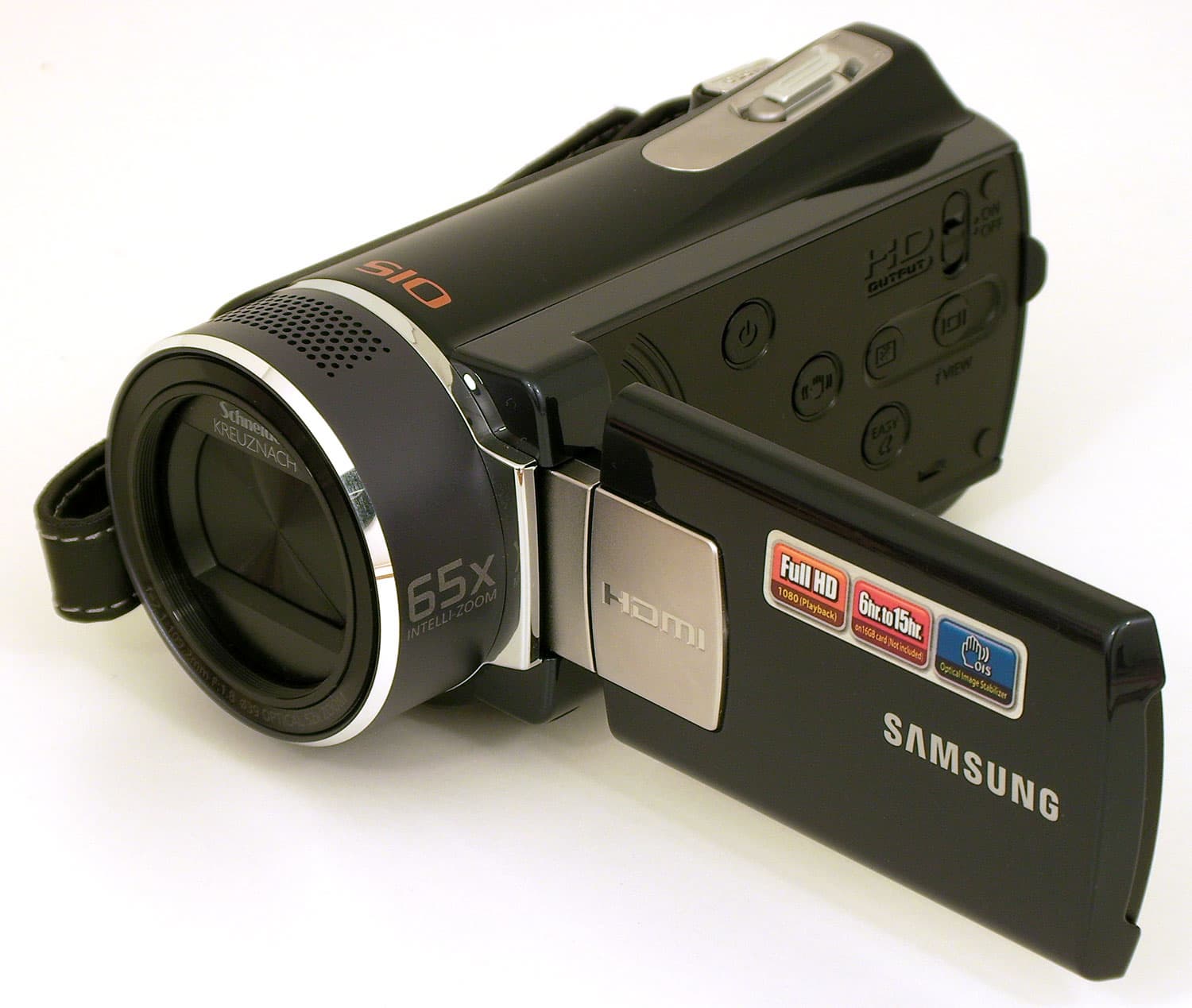

Камера имеет строгий дизайн: довольно большой кругляш объектива и угловатый корпус. Надпись на объективе 65x — это, конечно же, намёк на 65-кратный зум. Однако чуть ниже можно увидеть поясняющую надпись: INTELLI-ZOOM.

Здесь нет никакого подвоха: оптический зум данной видеокамеры составляет 52х, однако технология Intellli-Zoom увеличивает его до 65. По словам разработчика, это увеличение достигается за счёт использования большей площади матрицы, при этом ухудшения качества изображения не происходит.

Объектив защищён автоматически раскрывающимися шторками. Вспышка или подсветка в камере отсутствуют.

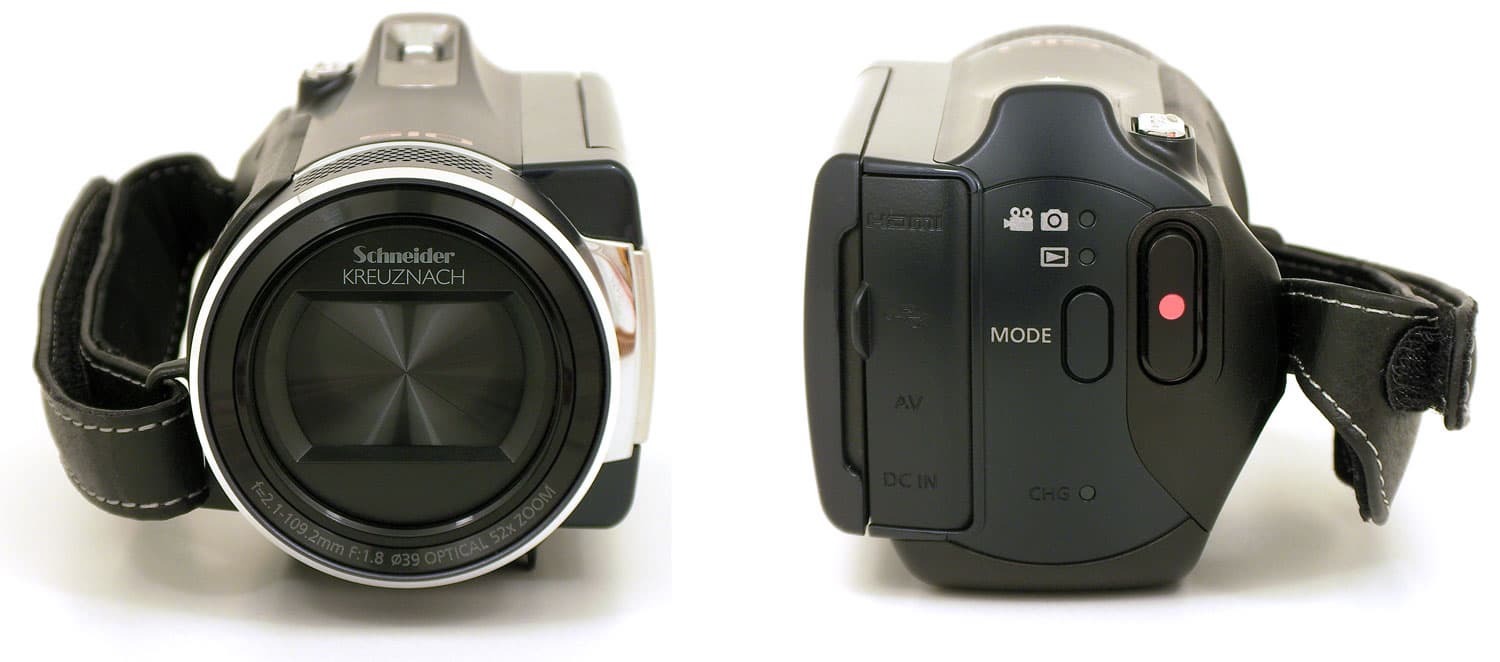

На задней стенке корпуса расположены всего лишь две кнопки: REC, включающая запись, и кнопка MODE, переключающая камеру из режима камкордера в режим плеера. Цветные индикаторы выбранных режимов расположены чуть выше.

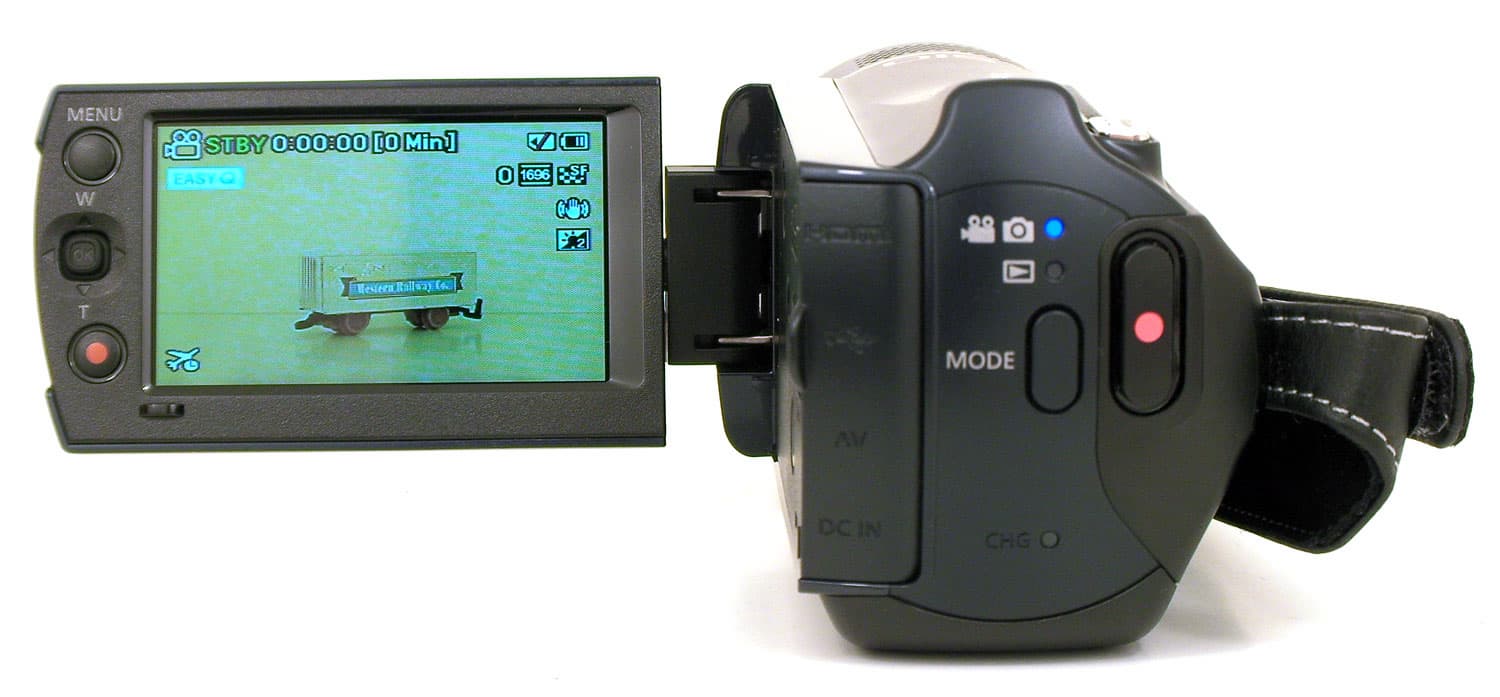

ЖК-экран видеокамеры снабжён двумя дублирующими кнопками: MENU и REC. Между ними расположен пятипозиционный джойстик для навигации по меню.

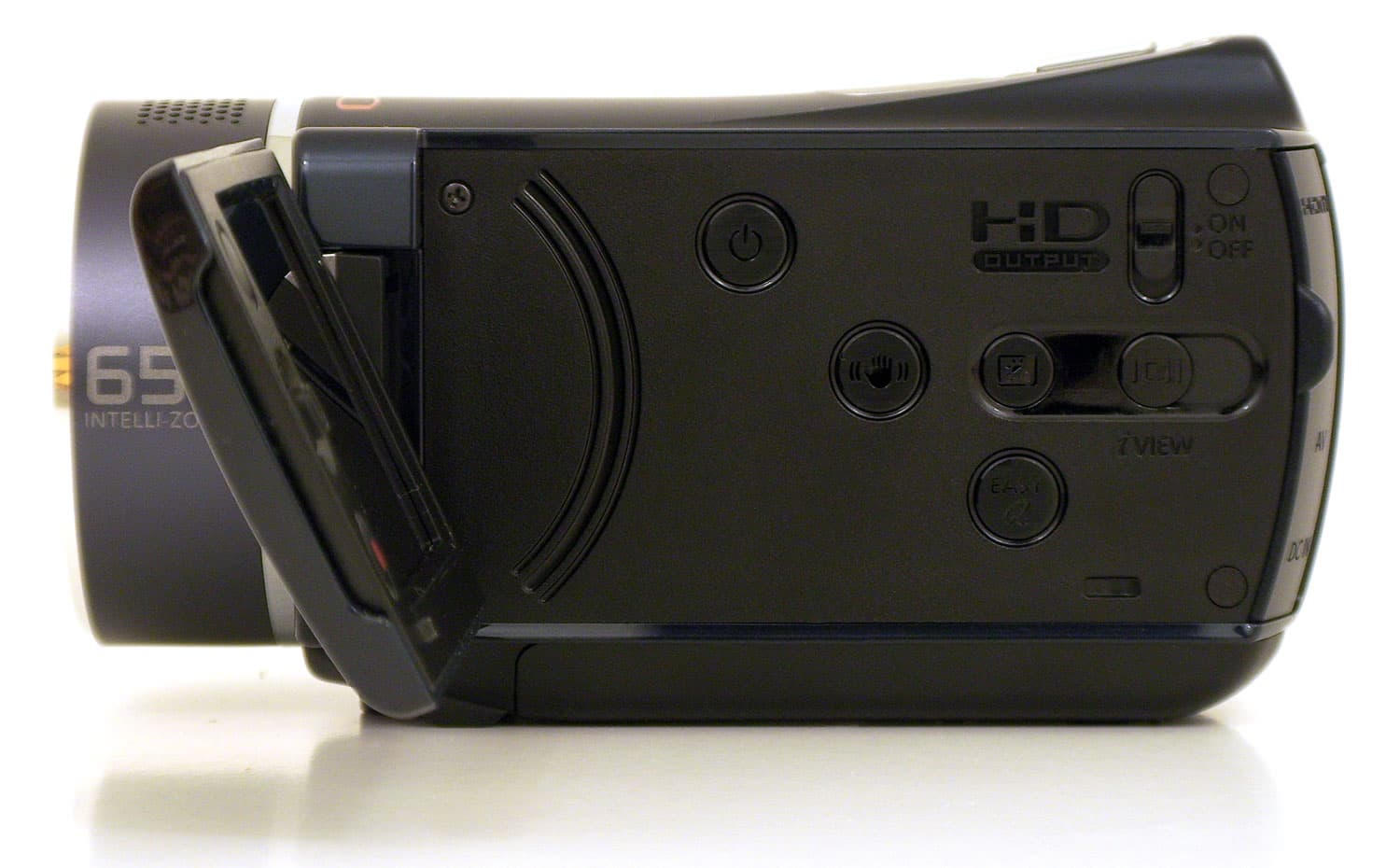

Под ЖК-экраном находятся управляющие кнопки:

  • кнопка выключения (включать вручную аппарат не требуется: он включается автоматически при открывании ЖК-экрана);
  • кнопка активации оптического стабилизатора;
  • кнопка увеличения контрастности ЖК-экрана;
  • кнопка, включающая и отключающая отображение служебной информации на экране (в режиме камкордера), эта же кнопка в режиме плеера включает отображение интракадров видео (I-кадров, ключевых) для вывода их на печать;
  • кнопка, задействующая режим EASY Q (режим автоматической съёмки);
  • переключатель HD Output: эта функция используется для воспроизведения на HD-телевизорах при подключении видеокамеры через HDMI.

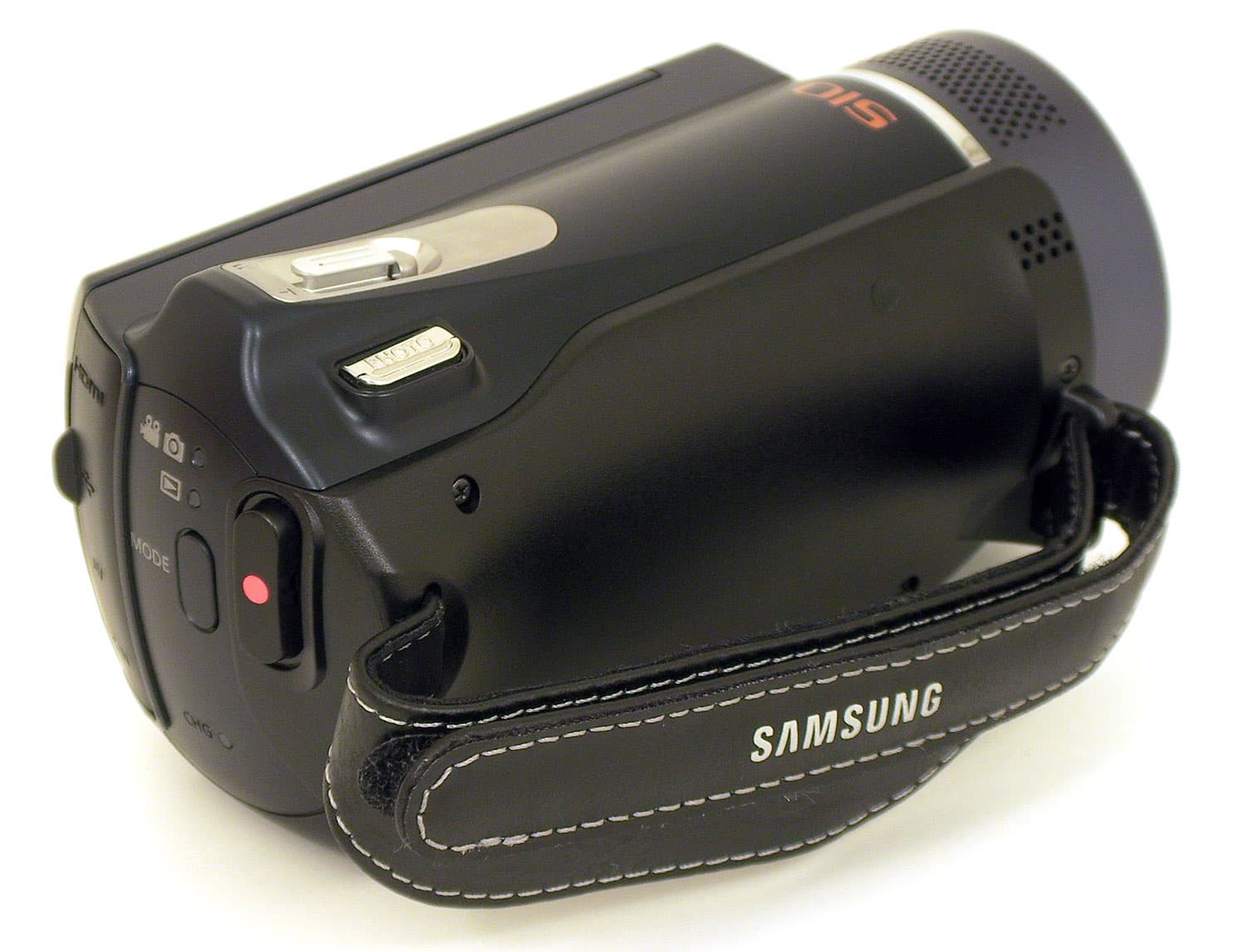

Ремешок, которым оснащена видеокамера, грубоват: искусственная кожа, из которой он сшит, могла бы быть чуть помягче. Над одним из креплений ремешка в пластике корпуса виден ряд отверстий — это встроенный громкоговоритель (динамик). Внутренний стереомикрофон находится под отверстиями в верхней части объектива.

Рычажок зума расположен как обычно, сверху, аккурат под указательным пальцем. Правее от него находится кнопка PHOTO, нажатие которой создаёт фотоснимок.

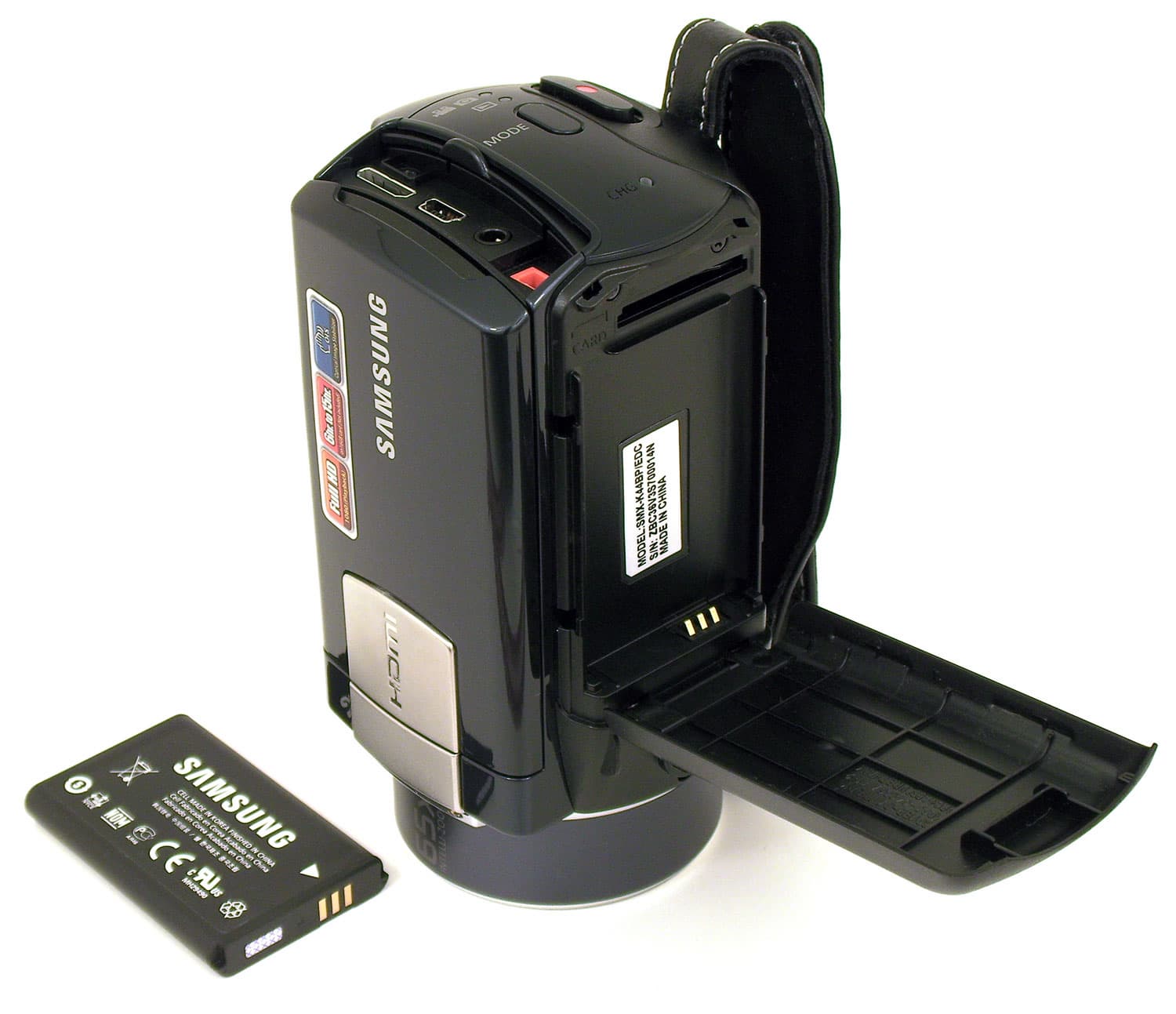

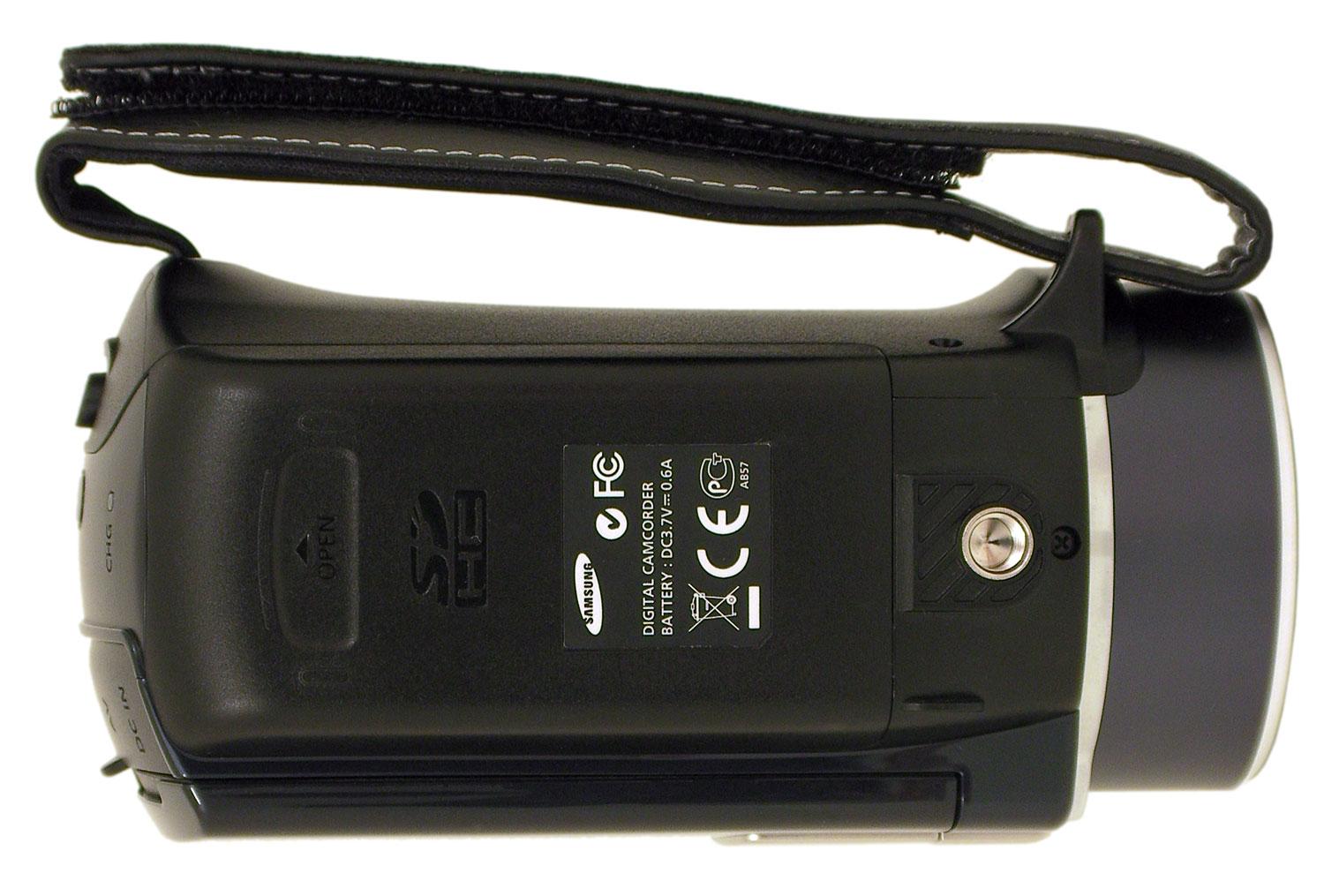

Днище видеокамеры представляет собой сдвигаемую крышку, под которой находится аккумулятор и гнездо для карты памяти. Резьбовое углубление для крепления штатива расположено ближе к объективу, дополнительное углубление без резьбы, помогающее зафиксировать камеру на штативе, отсутствует.

Сдвижная дверца, расположенная в задней части корпуса камеры, прячет HDMI-выход, USB--порт, композитный AV-выход, и вход для подключения блока питания.

В данной модели используется 3,7-вольтовый литий-ионный аккумулятор IA-BH130LB ёмкостью 4,8Wh. Размерами он напоминает батарейку мобильника, однако видеокамера вполне в состоянии проработать в режиме записи полтора-два часа от полностью заряженного аккумулятора (кстати, видеокамера умеет подзаряжаться от USB-порта ПК).

Краткие технические зарактеристики видеокамеры приведены в следующей таблице:

ПараметрЗначение
Объектив, матрица
- светосила
- фокусное расстояние
- диаметр резьбы
- датчик изображения

- F=1.8
- f=2.1-109.2mm
- 39mm
- одна CCD-матрица 1/6" 800 000 пикс.
Габариты, вес
59,8x65,6x122,2 мм, 230 г с аккумулятором
Потребление энергии
время работы от батареи: 120 мин
Носитель
SDHC/SD карта памяти (до 32 ГБ)
Формат видео
MPEG-4 AVC/H.264 (.MP4) + звук AAC 32 КГц, 16 бит, стерео 128 Кбит/сек:
- 720x576 (25 кадр/сек, 10 Мбит/сек переменный)
- 720x576 (25 кадр/сек, 7 Мбит/сек переменный)
- 720x576 (25 кадр/сек, 6 Мбит/сек переменный)
- 640x480 (25 кадр/сек, 7 Мбит/сек переменный)
- 640x480 (25 кадр/сек, 6 Мбит/сек переменный)
Формат фото
JPEG, 16960x960, 848x480
Оптический трансфокатор
52x (65x Intelli-ZOOM)
Интерфейсы
- аудио-видео выход (композитный, компонентный)
- USB 2.0
Прочие характеристики
- LCD монитор 2,7" 230 000 пикс.; русифицированное меню
— Интервальная видеосъёмка

Более подробные данные можно увидеть на странице продукта. В заключение технических описаний приведём ролик, демонстрирующий работу с программным меню видеокамеры:

Видео- фотосъемка

Похоже, увидеть хотя бы один солнечный лучик нам не суждено, но тем и лучше. Пасмурная погода, недостаток света — чем не испытание любой видеокамере?

Небольшое подёргивание в роликах — это результат деинтерлейса при подготовке f4v-файла для статьи. Видео с камеры — интерлейсное, следовательно, гораздо более плавное. Вообще, видео с данной видеокамеры довольно капризное: похоже, инженеры SAMSUNG, разрабатывая контейнер, в который упаковывается видео, чуть переборщили с отступлением от стандартов. Вследствие этого многие привычные и популярные программы отказываются обрабатывать видео с данной видеокамеры. Но обо всём этом мы поговорим отдельно в выводах.

Съёмка проводилась с руки, без штатива, с включённым оптическим стабилизатором. Устойчивость кадра — именно его заслуга, а не рук оператора (из-за долгого стояния на обдуваемом ветрами мосту руки мелко и предательски дрожали). Цвета — ну что-ж, кадр выглядит довольно-таки тускло. Впрочем, нельзя сказать, что камера хоть на йоту ухудшила настоящие цвета, осенний город в действительности так же блёкл и невзрачен, как и на видео (пожалуй, одному лишь А. Пушкину довелось увидеть в нашей осени "очей очарованье").

Ну-ка, позумим немного вдаль. Не Хаббл, конечно... Но впечатляет.

Однако, несмотря на старания оптического стабилизатора, шпионить лучше всё-таки со штатива:

А вот и первая серьёзная аномалия: при максимальном зуме наблюдается сильнейшая хроматическая аберрация (цветовая окантовка на краях объектов). Всё правильно, чем сильнее линза, через которую проходит свет, тем ярче проявляется хроматическая аберрация. Взгляните на Луну: верхний её край окаймлён зелёным кантом, а нижний — красным.

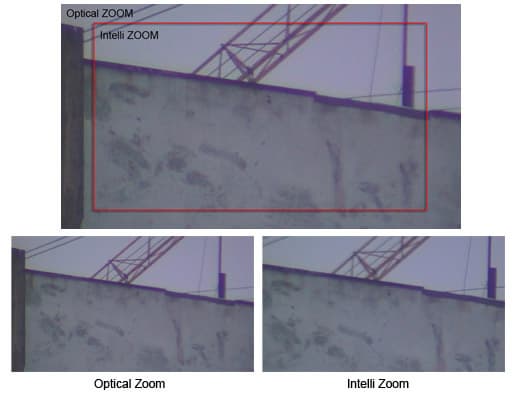

Взглянем, велика ли разница между увеличением, полученным при использовании одного лишь оптического зума с увеличением, полученным посредством Intelli-ZOOM.

Как видим, разница не столь уж кардинальна — оно и понятно, размеры матрицы ведь не бесконечны. Кстати, Intelli ZOOM работает лишь тогда, когда съёмка ведётся в аспекте 16:9.

В помещении камера снимает вполне сносно, на уровне обыкновенной любительской SD-видеокамеры. Случаются и ошибки автобаланса белого — куда без этого.

Видеокамера также умеет снимать в интервальном режиме (режиме дительной записи, как его называет SAMSUNG); о нём рассказывалось в обзоре видеокамеры Samsung HMX-U10. В отличие от U10, герой данного обзора умеет снимать такое видео с интервалами 1, 3,5,10,15 и 30 сек в течение 24, 48, 72 часов либо в режиме бесконечности (до тех пор, пока не кончится свободное место на флэшке). Получаемое таким образом видео имеет те же характеристики, что и при обычной съёмке, с одним лишь отличием: отсутствие звука.

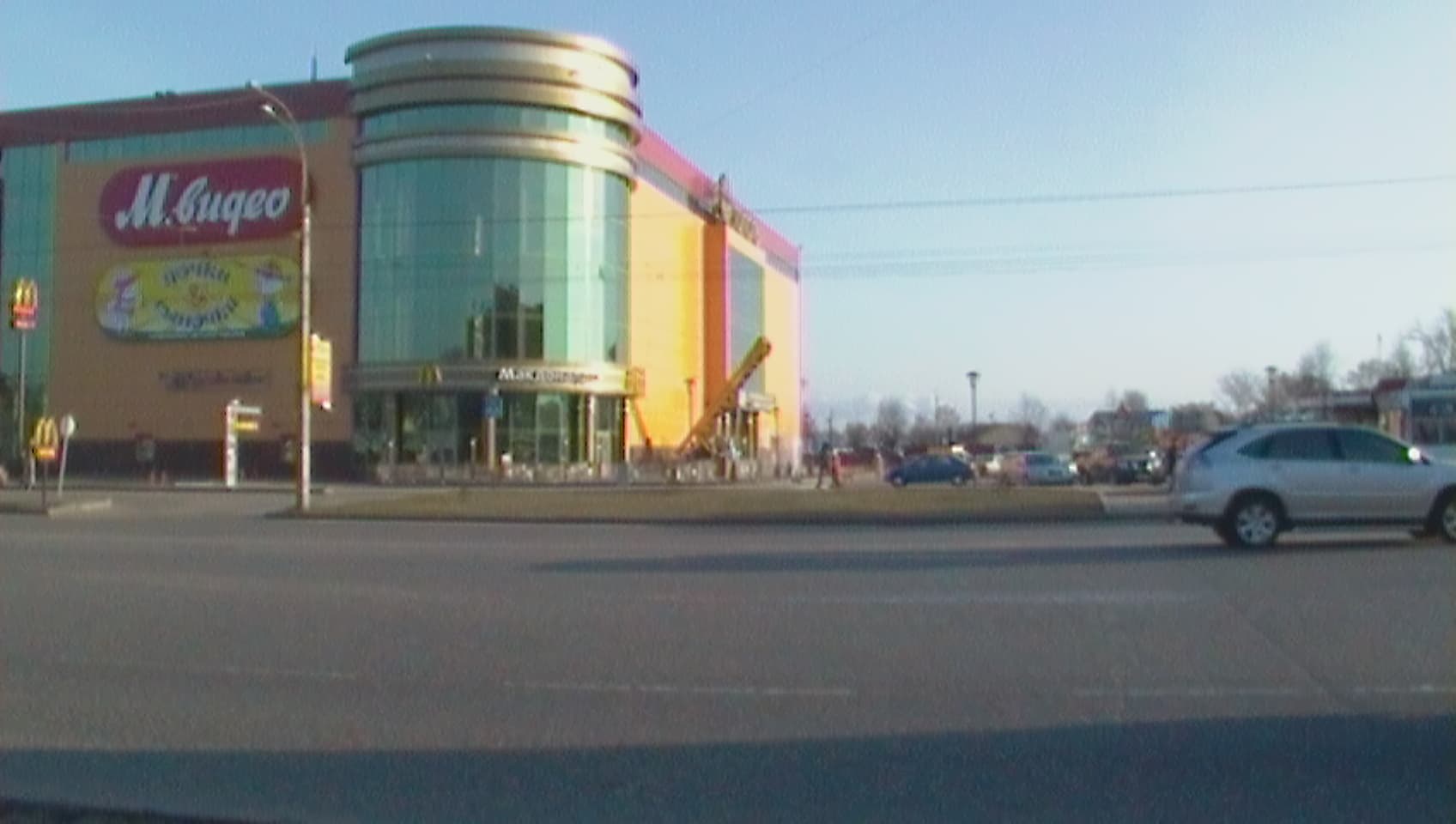

В процессе фотографирования данной камерой выяснилась одна вещь (вполне, кстати, прогнозируемая): если вы хотите иметь достойные фотоснимки — приобретите недорогую "фотомыльницу". Она даст гораздо лучшее качество, и с гораздо меньшими геометрическими искажениями, в этом можно не сомневаться.

Наконец, вкратце охарактеризуем технические особенности видеофайлов, получаемых данной видеокамерой. В последнее время наблюдается следующая тенденция: что ни видеокамера, что ни модель — то какой-то свой особенный контейнер видео. Зачем и почему это нужно — совершенно непонятно (разработчику виднее, конечно). Отчего мы так разволновались по поводу контейнера? Дело в том, что видео, записываемое данной видеокамерой, сохраняется в таком контейнере, который неизвестен большинству распространённых программ видеоредактирования. Главная беда в нашем конкретном случае — в неправильной интерпретации соотношения сторон кадра. Ну ни в какую не видит ни один из оказавшихся под рукой видеоредакторов "правильный" аспект, в котором видео снималось! Видеоредакторы и перекодировщики упорно присваивают этим файлам аспект 5:4 или 4:3! Кроме того, совершенно невозможно понять, какое именно видео всё-таки пишет видеокамера: прогрессивное или же интерлейсное? Не смогла это распознать даже свежайшая версия известной программы MediaInfo, которая по задумке авторов должна отображать всю возможную информацию обо всех возможных медиафайлах (тут их винить нельзя — скорее всего, информация об очередном контейнере всё ещё не внесена в базу программы). Глазами-то мы видим, что видео интерлейсное и имеет аспект 16:9, однако программу, в которой вы привыкли монтажить, в этом не убедишь! Впрочем, есть одна такая программа, которая уверенно и правильно интерпретирует и обрабатывает это видео. Да, вы не ошиблись — речь о встроенном в видеокамеру программном обеспечении под названием Intelli-Studio.

Прилагаемое ПО

В данной видеокамере имеется встроенное программное обеспечение, которое автоматически запускается при соединении с ПК по USB. Данное ПО подробно рассматривалось в обзоре видеокамеры SAMSUNG HMX-U10.

Тестирование в Imatest

Тестирование проводилось при естественном освещении, боковой свет.

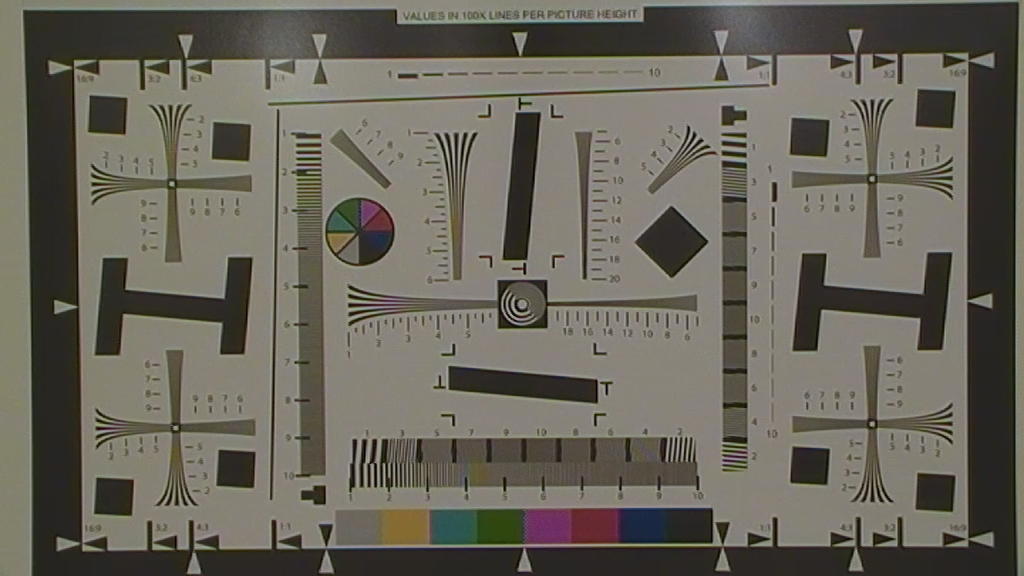

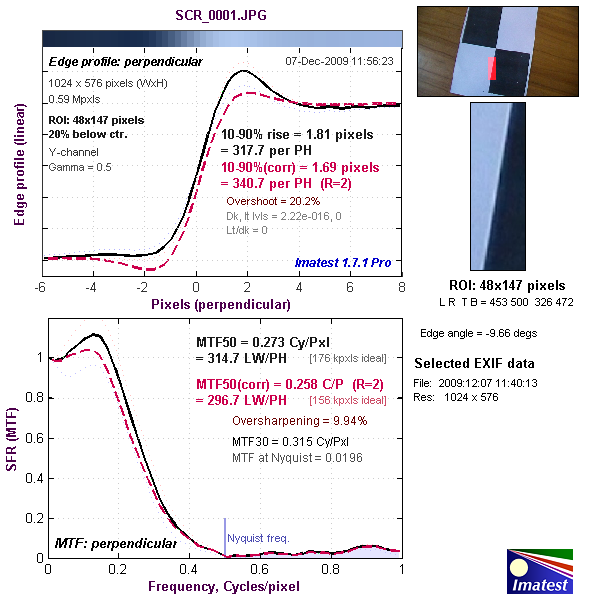

Верхний график представляет собой краевой профиль, для которого приведено значение 10-90% rise distance в пикселях, а нижний график представляет собой MTF (Modular Transfer Function — функция передачи модуляции), для которой приведен параметр MTF50 в циклах на пиксель. Краевой профиль и MTF камеры показаны черной линией. Красной пунктирной линией обозначен краевой профиль и MTF, которые программа Imatest считает близкими к оптимальным. 10-90% rise distance и MTF50 также являются расчетными величинами Imatest.

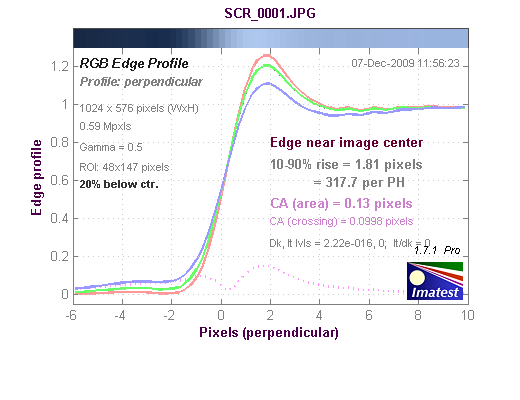

График хроматической аберрации (на самом деле, это тот же краевой профиль, только построенный по каждому цвету в отдельности). При значении параметра CA (area) равным 0-0.5 хроматическая аберрация не заметна.

Тестирование в Colorcheck

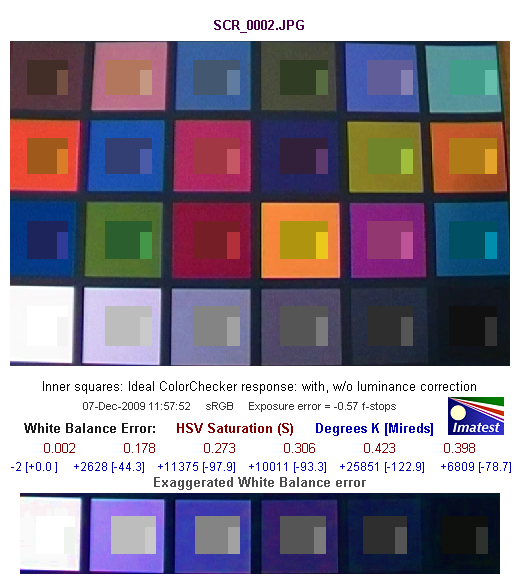

Данная таблица хороша для визуальной оценки правильности цветопередачи.

Цвет внешнего квадрата представляет собой цвет, полученный с камеры, цвет внутреннего квадрата — цвет данного поля в эталонной таблице, приведенный к цвету, полученному с тестируемой камеры по яркости и контрастности. Если камера не ошиблась в цветопередаче на данном поле, то внутреннего квадрата просто не должно быть видно. Маленький прямоугольник в правой части внутреннего квадрата представляет собой цвет данного поля эталонной таблицы безо всяких преобразований.

Средняя строчка цифр показывает нам численную оценку ошибки баланса белого в единицах цветового пространства HSV. Так, цифры красного цвета обозначают ошибку по координате S — saturation (насыщенность), цифры синего цвета — в градусах Кельвина [Миредах (Mireds)]. При значении S < 0.02 (речь идет об ошибке по координате S в HSV), ошибка практически незаметна, а при ошибке S > 0.10 она видна, особенно на нейтральных полях большой яркости.

Нижняя линейка — это изображение шести нейтральных полей таблицы, на которых ошибка цветового баланса специально увеличена так, чтобы стать заметной (внешний квадрат), особенно в сравнении с эталонным цветом (внутренние квадраты — с коррекцией на яркость и контрастность без коррекции).

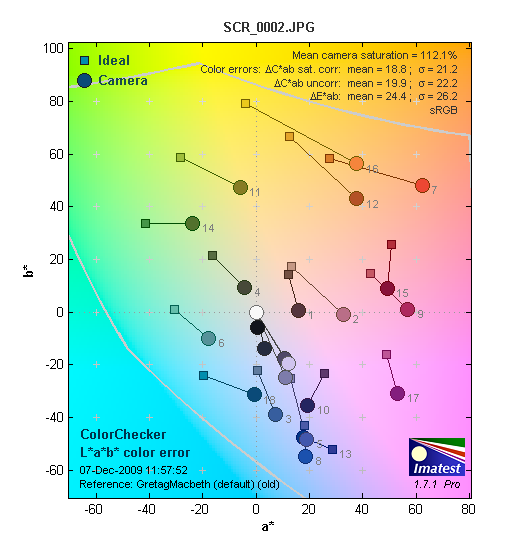

На следующей диаграмме в графической форме представлены отклонения зарегистрированных камерой цветов от идеала в цветовом пространстве CIE LAB. Данная диаграмма отклонения в Lab показывает на сколько камера дает ошибку при передаче цвета.

Сравнительное тестирование в одинаковых условиях

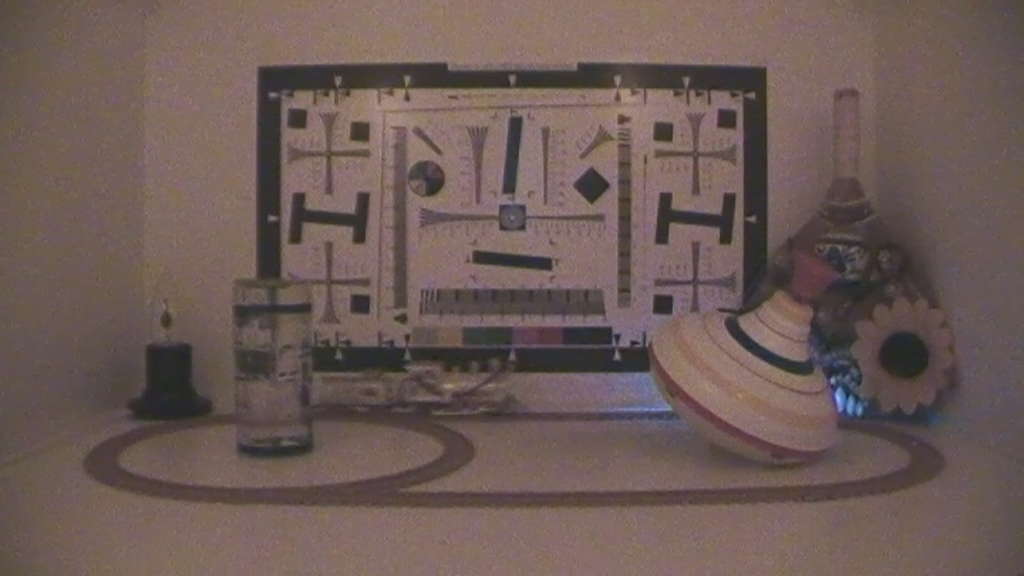

Данное тестирование проводится согласно опубликованной методике в целях установления чувствительности видеокамеры в данных условиях, а также для определения относительной чёткости даваемой картинки; результаты этих тестов аккумулируются на сравнительной странице.

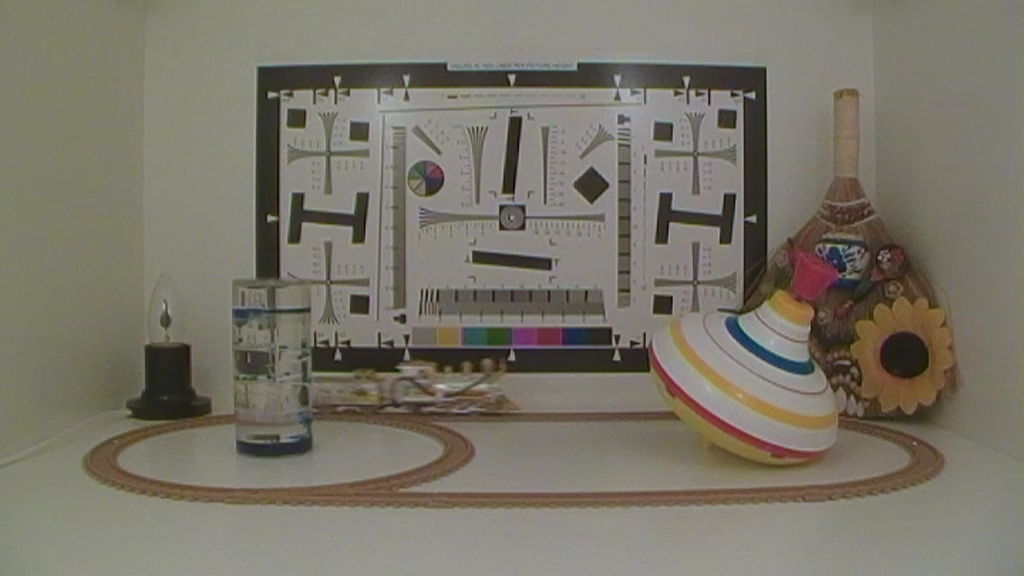

Видео, 700 люксВидео, 260 люкс

Видео, 20 люксВидео, 5 люкс

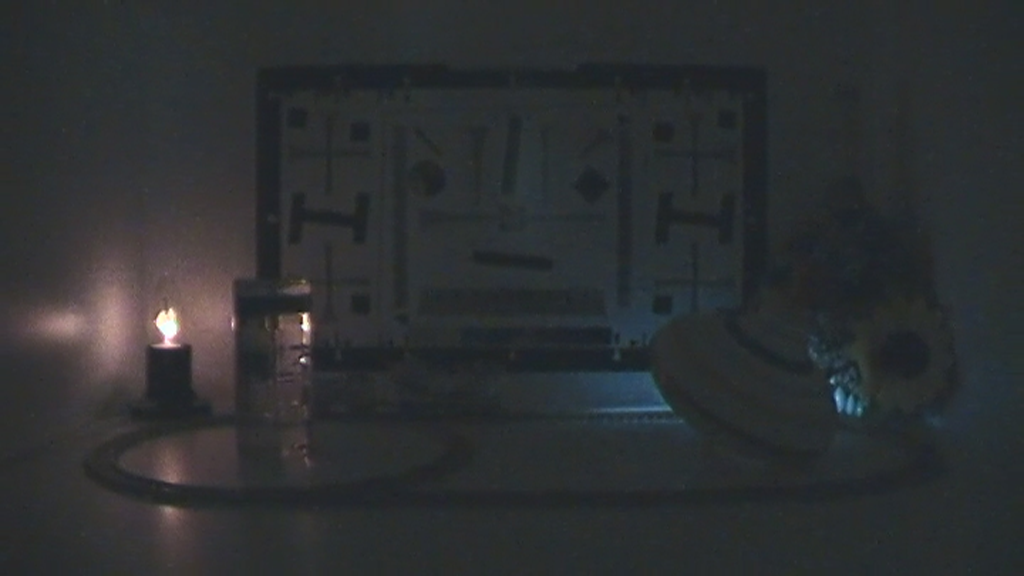

Видео, <1 люксВидео, 1000 люкс

Слабая чувствительность — ахиллесова пята данного аппарата. Чем ниже уровень освещённости — тем больше появляется фурацилиновых пятен, раскиданных то тут то там по всему кадру. Они ещё и мельтешат вдобавок, пятна эти, что вовсе не прибавляет картинке изящности. Чёткость также оставляет желать лучшего: на глазок здесь имеется 300 (максимум 400) линий, однако и они сильно отъедаются знакомой нам хроматической аберрацией (см. съёмку тестовой таблицы).

Выводы

Во-первых, сразу же хотелось бы заявить: мы не впервые тестируем видеокамеру с большим зумом. Точнее, всего лишь второй раз (всё равно получается "не впервые"). Однако снова мы видим ту же самую недостачу: где пульт дистанционного управления, спрашивается? Ведь это же полностью зависимые друг от друга вещи: большой зум предполагает использование штатива, что, в свою очередь, делает обязательным наличие пульта дистанционного управления камерой. Ну, в самом крайнем случае, желательным. Причина отсутствия пульта нам, конечно, известна. Ценовые рамки, в которые втиснута видеокамера, не позволяют оснастить аппарат дополнительными принадлежностями и модулями: средняя цена (количество предложений) видеокамеры составляет Н/Д(0). А жаль, что так. Любое прикосновение к рычажку зума или кнопке записи непременно запечатлевается в виде дрожания кадра.

Во-вторых, хотелось бы развенчать один миф (который, к счастью, не настолько распространён, чтобы называться мифом, но всё-же, всё-же...). Дело в звуке. Точнее, в якобы существующем дефекте звука, записываемом видеокамерами SAMSUNG — постороннем шуме, вызванным работой сервопривода автофокусировочной системы. Остроумные пользователи окрестили описываемый ими дефект в честь известного литературного персонажа Карлсона с его трескучим моторчиком. Попытаемся поймать этого летуна, для чего проведём небольшой эксперимент в ночной комнатной тиши. Итак, сезон охоты на Карлсона открыт:

Для наглядности мы оснастили полученное видео графиком громкости звука по времени. В момент, когда работает автофокус, в левом аудиоканале едва-едва прослушивается слабенькое потрескивание, больше напоминающее шорох. Если в это время не видеть, как камера занята "прицеливанием" на объект — ни за что не услышишь, уровень шуршания сопоставим с фоновым шипением. Единственные явно слышимые щелчки издаёт кнопка фонарика, которым подсвечивался листок с мишенью.

Мы не имеем права не доверять пользователям, жалующимся на такой дефект, и вполне допускаем его наличие в каких-то моделях или даже партиях (особое внимание следует обратить на видеокамеру SAMSUNG SMX-C10, в которой эффект Карлсона наиболее ярко выражен). Однако — факт: нам так и не удалось поймать жужжание имени мужчины в расцвете сил. Даже несмотря на то, что тестируемый экземпляр является инженерным образцом.

Сведём воедино полученные за время знакомства с камерой сведения: относительная компактность, экстра-зум, оптический стабилизатор, невысокая цена (Н/Д(0)) — итого четыре плюсика. Ну а в минусах у нас следующее: недостаточная чувствительность, заметная хроматическая аберрация на большом зуме, отсутствие пульта ДУ, и "своеобразный" контейнер, в который запаковано видео. Впрочем, выводы о завышенной хроматической аберрации делать не совсем справедливо — может статься, что немалую роль здесь сыграла та самая предупредительная надпись на экране видеокамеры: "not allowed for the serious quality evaluation".

Вполне возможно, что, когда в нашем распоряжении окажется "не-инженерный", а "окончательный" образец этого аппарата, мы найдём возможность провести дополнительную тестовую съёмку, которую и сравним с существующей.
