Микрокомпьютер Voyo MiniPC V2


Несмотря на весенний анонс серии SoC семейства Cherry Trail от компании Intel, в магазинах все еще встречаются основанные на прошлом поколении продукты. Наиболее часто используемым чипом является практически самый младший Intel Atom Z3735F. Он отличается поддержкой не более 2 ГБ оперативной памяти и не самым привлекательным набором внешних интерфейсов. При этом, основанные на нем микрокомпьютеры получаются доступными по стоимости. Проведенные ранее тестирования показали, что эти системы способны справиться с популярными домашними задачами, такими как работа в Интернет, обработка документов и мультимедиа. Конечно, говорить о том, что платформа идеальна для этого набора, нельзя, учитывая современные «тяжелые» сайты, однако для нетребовательного пользователя ее будет вполне достаточно.

В этой статье мы познакомимся с еще одним решением на базе Intel Atom Z3735F. Voyo MiniPC V2 представляет собой компактную вычислительную систему, имеющую достаточно привлекательный дизайн, а также оборудованную встроенной батареей относительно высокой емкости. Также стоит отметить наличие порта проводной сети и разъема аналогового звука. Работает микрокомпьютер под управлением лицензионной операционной системы Windows 10 Home.

Комплект поставки и внешний вид

Компьютер поставляется в относительно небольшой коробке из крепкого картона. Особого внимания ее дизайну производитель не уделял, что, впрочем, не будет волновать потенциальных покупателей. Из понятных надписей на ней, кроме информации о производителе, есть только несколько цифр о конфигурации оперативной памяти и накопителей.

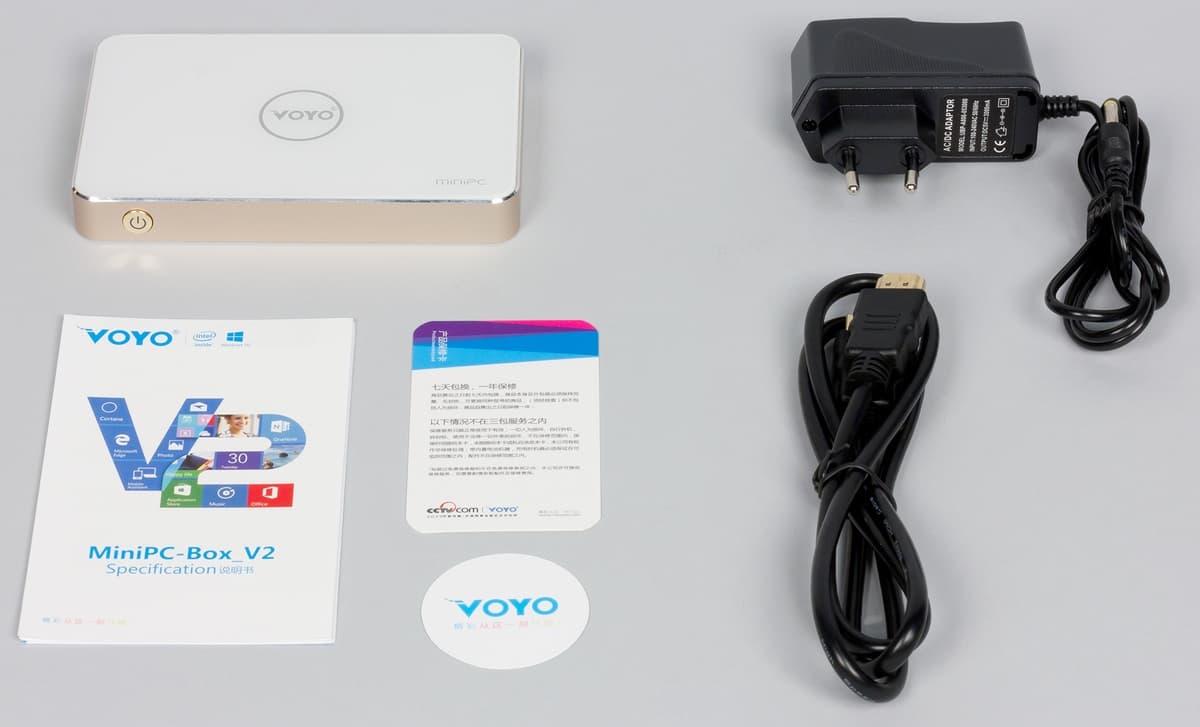

В комплекте компьютера идет блок питания (5 В 3 А, европейская вилка), кабель HDMI, небольшая инструкция на китайском и английском языках, а также и пара листовок на китайском языке неизвестного назначения. Этого набора вполне достаточно для работы с устройством.

На сайте производителя, работающем крайне неторопливо, упоминания данной модели микрокомпьютера не обнаружили. Так что о какой-либо поддержке говорить не приходится. Поэтому если вы планируете экспериментировать с операционной системой, рекомендуем сначала сделать резервную копию диска или хотя бы драйверов. Впрочем, возможности входа в BIOS устройства мы не обнаружили, так что по выбору загрузочного носителя остаются только варианты UEFI.

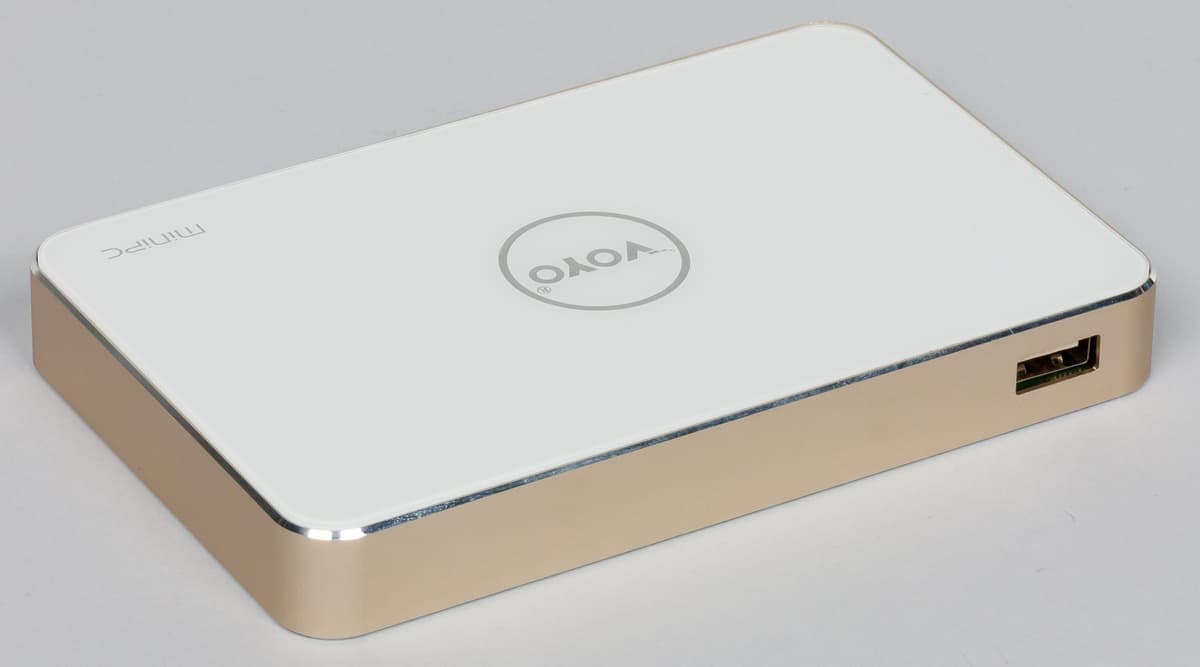

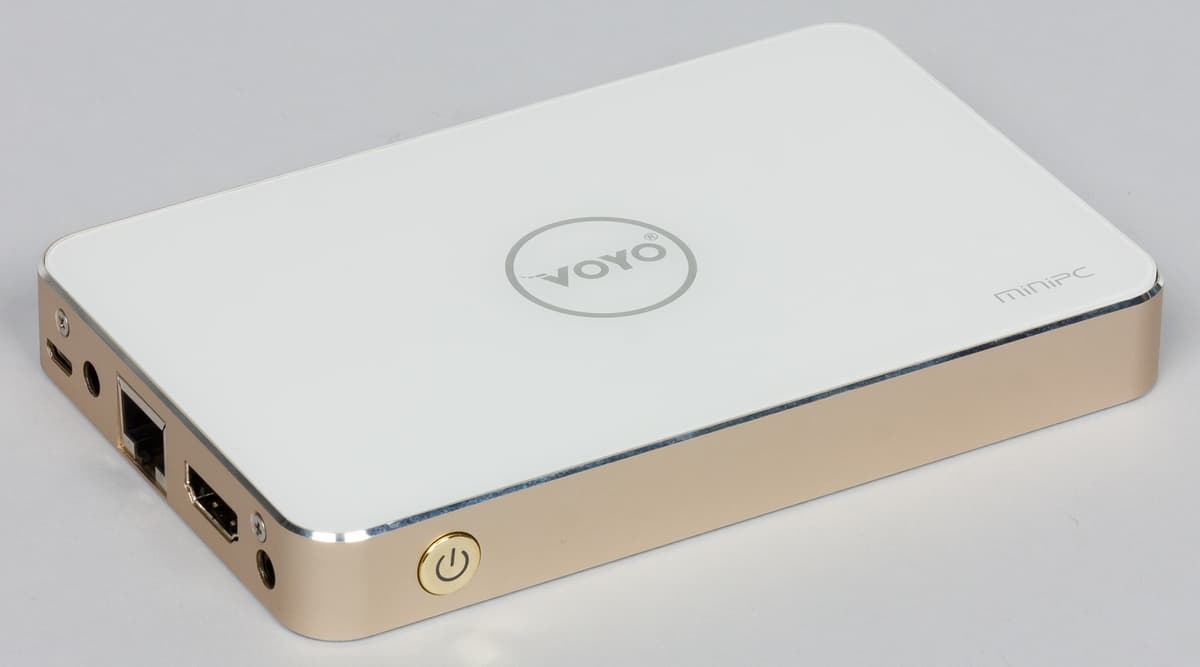

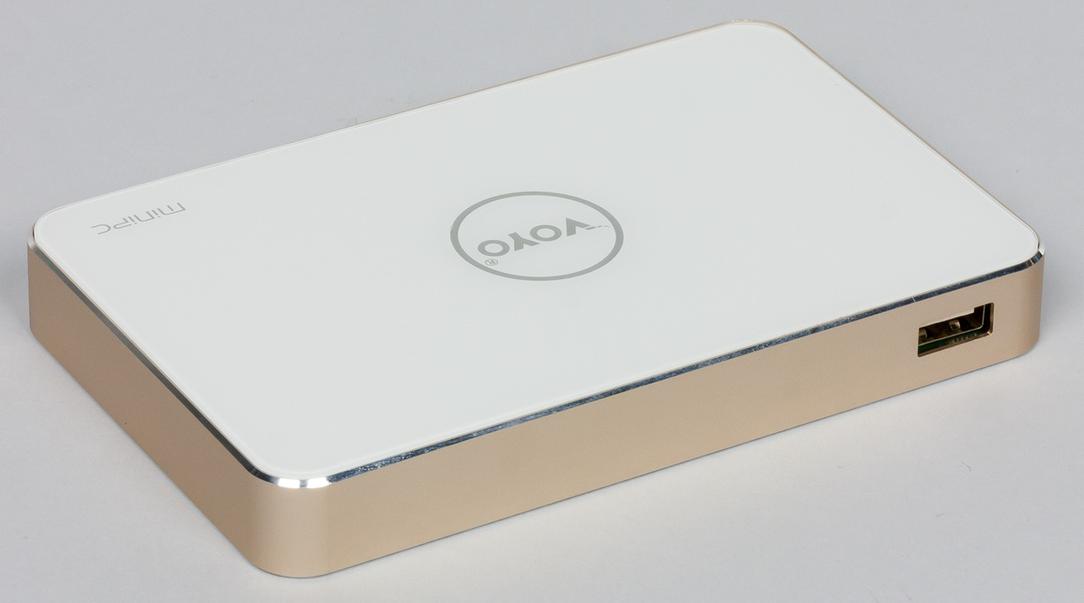

Габаритные размеры корпуса компьютера составляют 133×84×17 мм, вес немногим превышает 220 г. На оба параметра существенное влияние (конечно, в сторону увеличения) оказала встроенная в устройство аккумуляторная батарея.

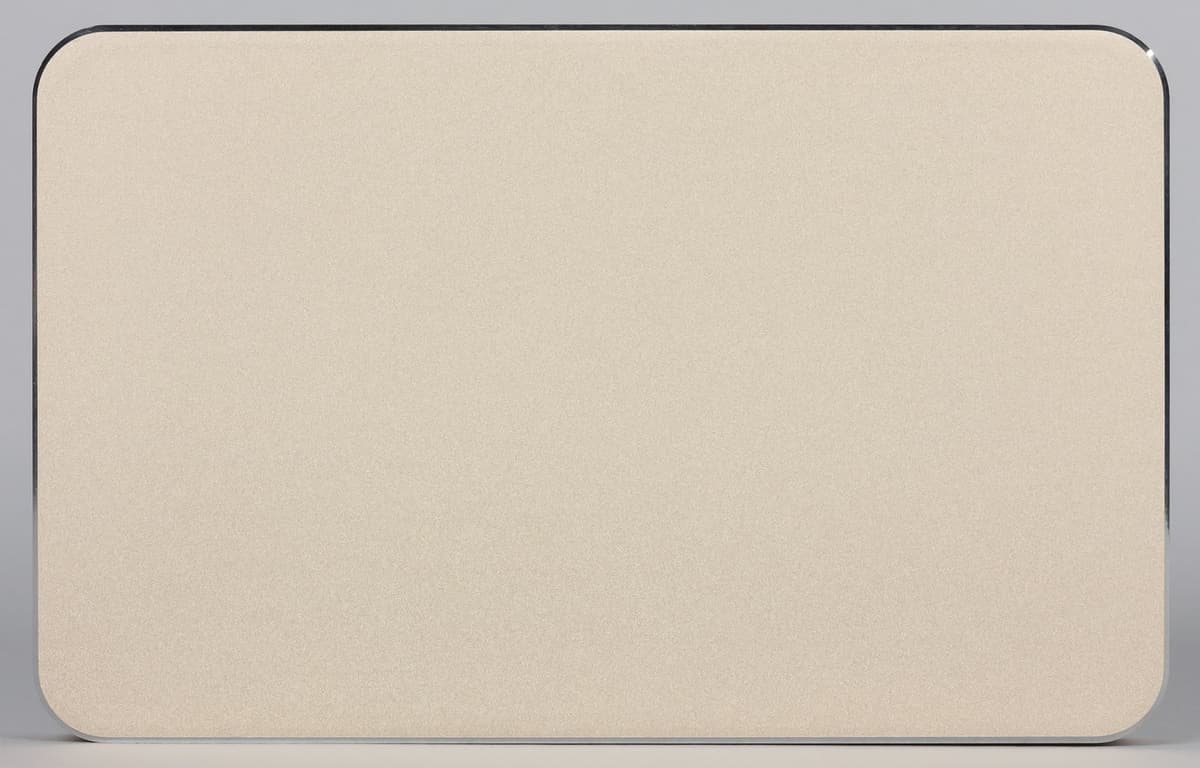

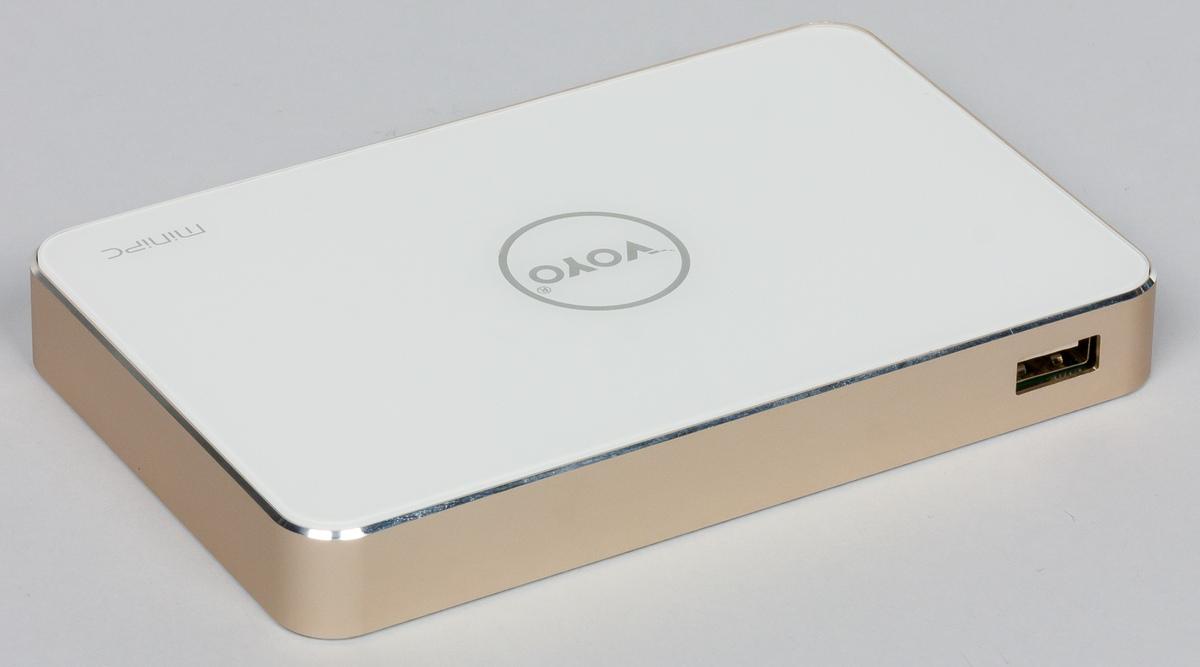

Основная часть корпуса изготовлена из неизвестного легкого и немагнитного металла. Большая часть поверхности у этой детали матовая, глянец есть только на фасках. Цвет выбран «под золото», выглядит из-за этого компьютер непривычно. Немного исправляет ситуацию хорошее качество изготовления, создающее впечатление монолитной конструкции.

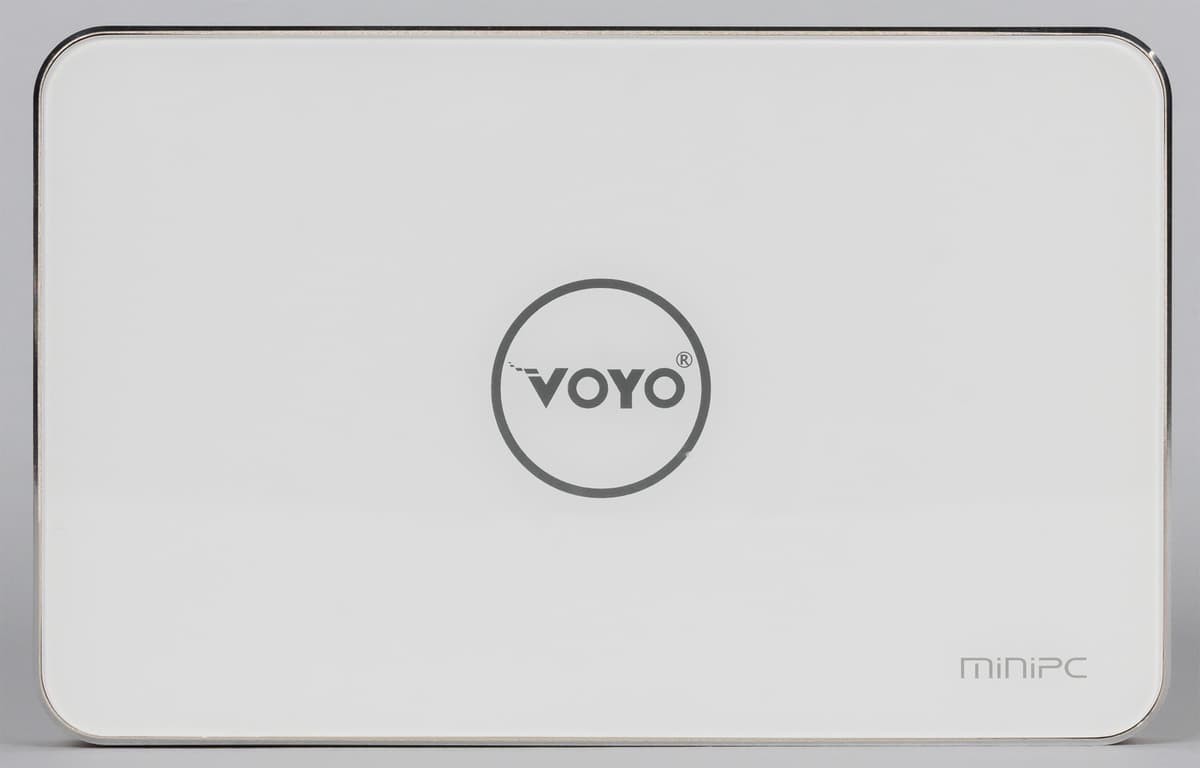

В качестве материала для верхней крышки было выбрано стекло. Оно имеет белый цвет подложки, а из дополнительных элементов оформления присутствуют зеркальные логотип производителя в центре и надпись minipc в правом нижнем углу.

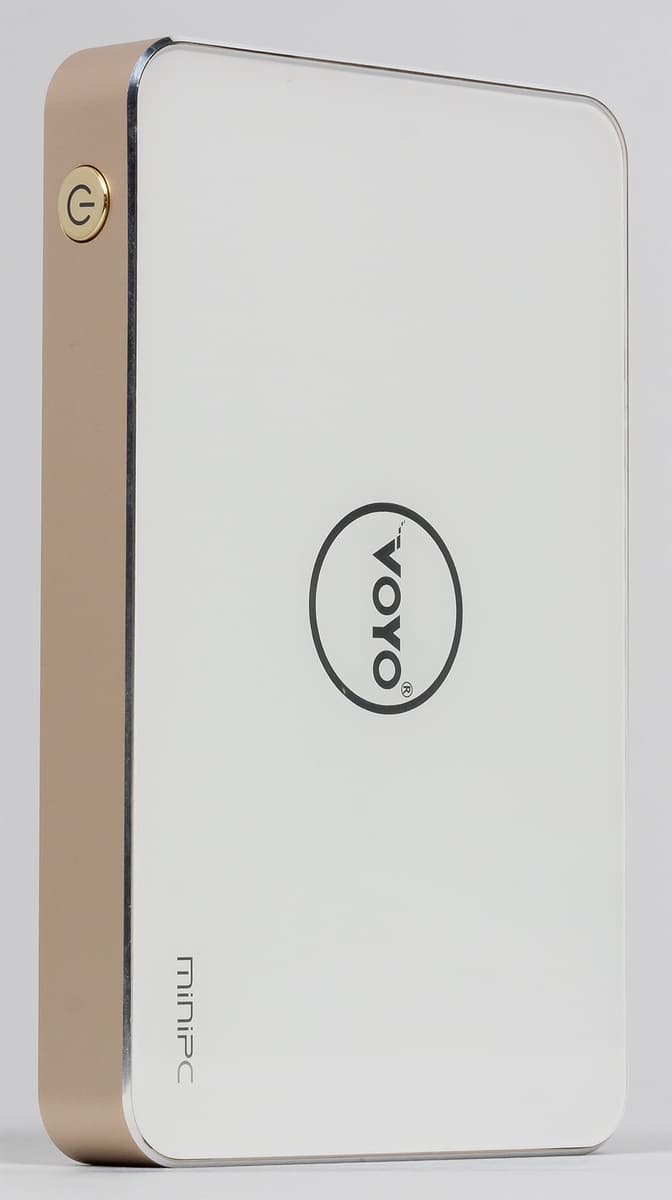

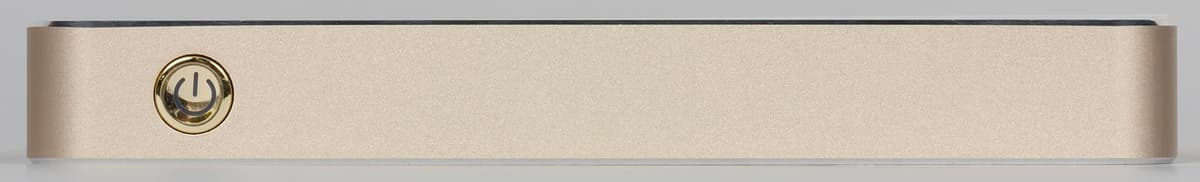

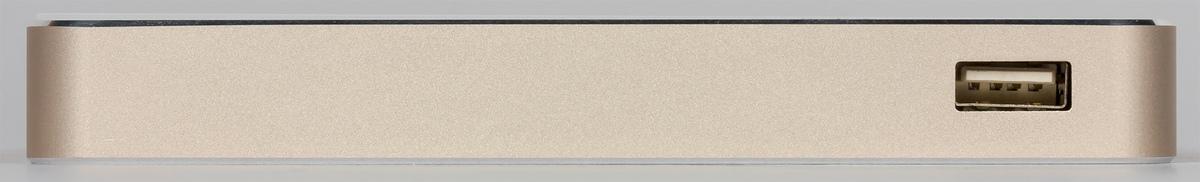

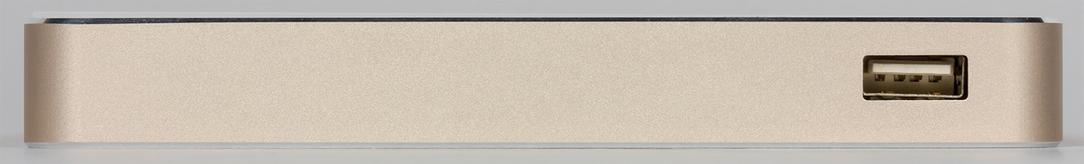

На переднем торце корпуса находится круглый выключатель питания. Он выполнен в виде золотистой кнопки из пластика, которая имеет встроенный индикатор работы зеленого цвета, что также несколько странно на наш взгляд. Ровно напротив кнопки с противоположной стороны установлен стандартный порт USB 2.0.

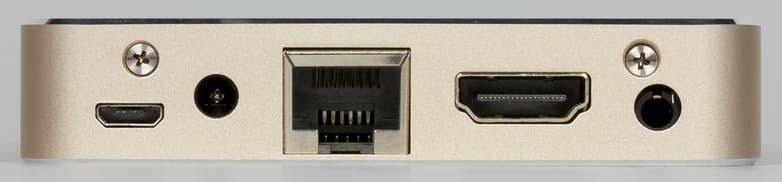

Все остальные разъемы находятся на левом коротком торце. Здесь можно увидеть порт Micro-USB 2.0, вход блока питания, сетевой порт, HDMI и миниджек 3,5 мм. Отметим, что последний поддерживает не только работу с наушниками, но и гарнитуры (в формате Apple), так что пользователь получает возможность простого использования с компьютером функций голосового общения.

Не очень понятно использование порта в формате Micro-USB, поскольку для подключения большинства устройств к нему потребуется переходник OTG. А вот за традиционный штекер питания разработчика стоит похвалить. Для стационарных устройств это более удобный и надежный вариант, чем Micro-USB.

В целом модель произвела положительное впечатление своим дизайном и качеством изготовления. Наиболее существенным недостатком конструкции устройства является отсутствие каких-либо ножек или вариантов крепления за монитор. Так что, скорее всего, пользователю придется самостоятельно что-то придумывать для комфортной установки этого устройства. Также спорно выглядит установка разъема формата Micro-USB и наличие только одного стандартного порта USB.

Технические характеристики

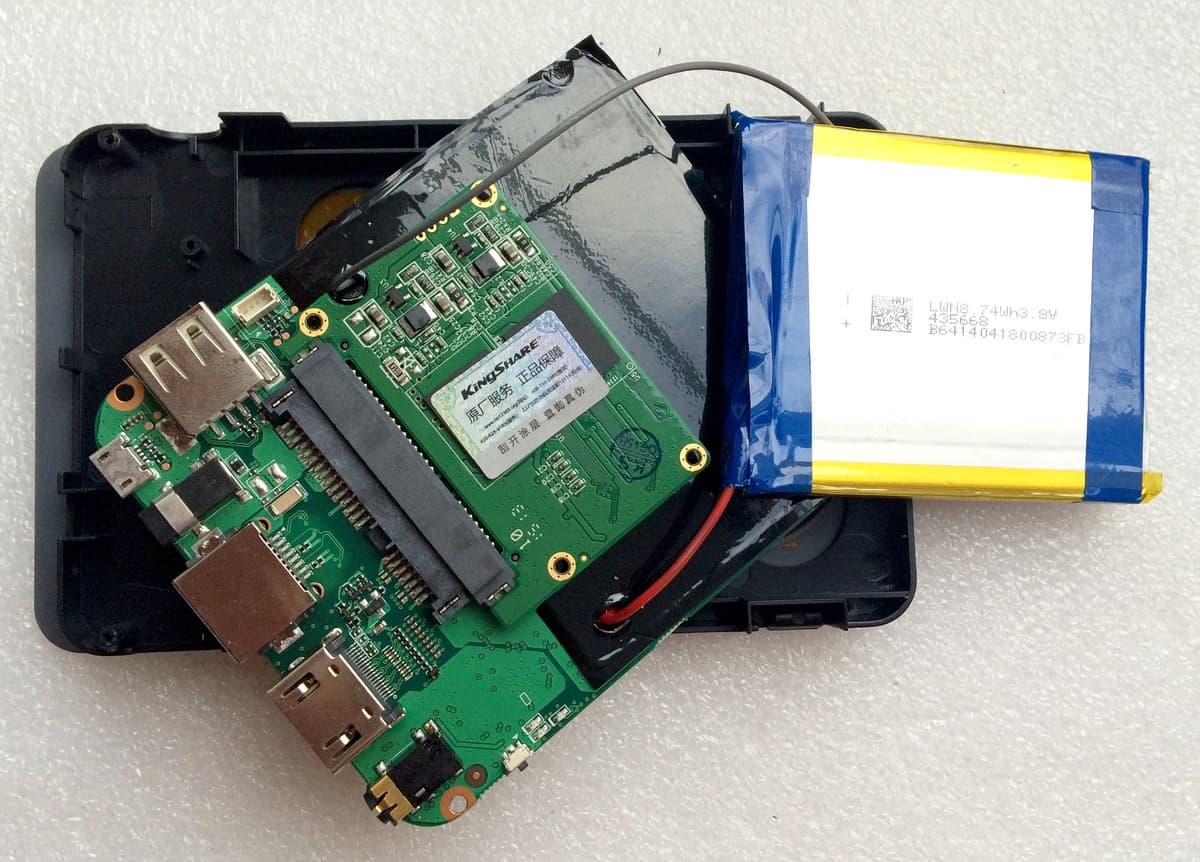

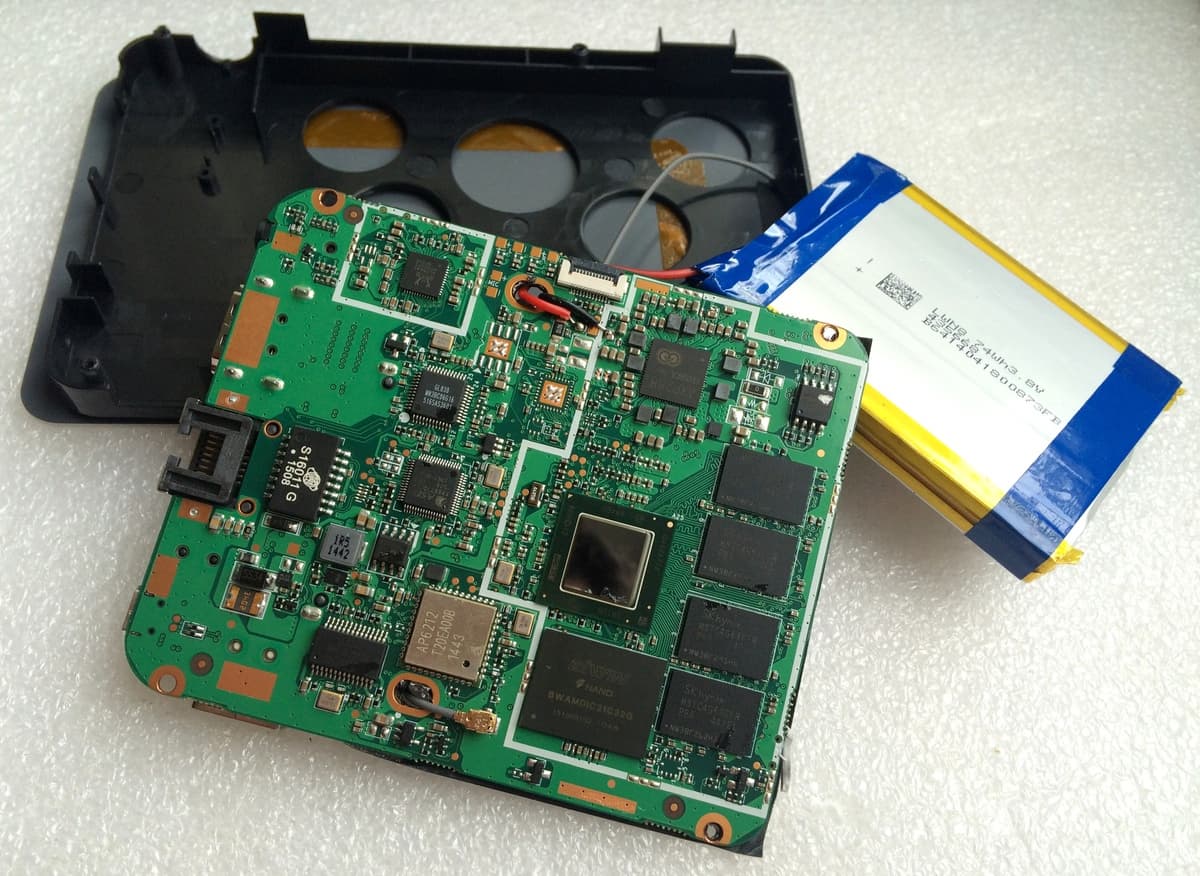

Простого варианта разборки корпуса компьютера не предусмотрено, но эта операция все-таки осуществима. Сначала нужно осторожно демонтировать верхнюю стеклянную панель, которая закреплена на двухстороннем скотче. Заметим, что к ней приклеена антенна беспроводного модуля связи. Далее нужно открутить два шурупа на коротком торце с разъемами. После этого можно вытащить из металлической формы всю начинку, которая находится в каркасе из пластика.

Значительную часть внутреннего пространства занимает аккумуляторная батарея с параметрами 8,74 Вт·ч, 3,8 В (в некоторых описаниях системы встречалась цифра в 5000 мА·ч, возможно на рынке присутствуют несколько модификаций устройства). При этом батарея видна в стандартных утилитах операционной системы. Основная часть электронной начинки собрана на одной печатной плате, имеющей размеры 78×98 мм. Открутив еще четыре шурупа, можно ее снять и увидеть, что с обратной стороны установлен стандартный разъем SATA, в котором находится SSD-накопитель KingShare KH200064SSD. Он использует контроллер DM9251 и четыре чипа Foresee NCEFEH58-16G. Формальный объем диска — 64 ГБ (по мнению Windows — 58,2 ГБ). Размеры устройства составляют 54×39 мм без учета разъема. Формально такое решение позволяет при желании заменить этот дополнительный накопитель, но найти подходящую модель может быть непросто.

Верхняя сторона печатной платы закрыта парой теплопроводящих прокладок, которые закрывают практически все микросхемы и позволяют использовать корпус компьютера как часть системы охлаждения. Посмотрим, насколько эффективным окажется этот вариант.

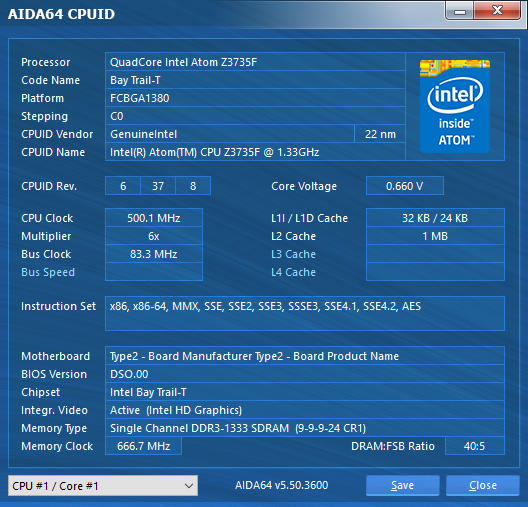

Платформа Voyo MiniPC V2

Основой продукта является SoC Intel Atom Z3735F, с которым мы уже не раз встречались при тестировании микрокомпьютеров. Напомним, что это устройство относится к семейству Bay Trail-T. Четыре вычислительных ядра с поддержкой 64-битных вычислений работают на частотах от 500 до 1,83 ГГц. SDP платформы составляет 2,2 Вт. При этом мы встречали неэффективные системы охлаждения, которые были неспособны с ним справиться, так что процессор работал не на максимальной скорости под высокой нагрузкой.

Графический контроллер здесь также стандартный — Intel HD Graphics. Он поддерживает DirectX 11 и OGL 3.2, а также имеет встроенные аппаратные блоки декодирования видео. Из интерфейсов для подключения монитора присутствует традиционный HDMI с поддержкой разрешения до 1920×1080. Так что, несмотря на указанные в некоторых описаниях «4К», речь может идти максимум о возможности декодирования некоторых форматов этого уровня, а не об обеспечении ультравысокого разрешения видеовыхода. Проверка вывода упакованных многоканальных аудиодорожек через HDMI снова показала, что с этой задачей у платформы есть определенные сложности. Впрочем, вероятно, покупателей подобного оборудования вполне устроит и вариант декодирования звука внутри плеера и вывод в многоканальном LPCM, к чему замечаний нет.

Объем оперативной памяти составляет максимальные для этой платформы 2 ГБ (четыре чипа SK Hynix H5TC4G63AFR), работает она в одноканальном режиме. Основной системный накопитель представлен eMMC Biwin BWAMGTB41A32G. Микросхема имеет объем 32 ГБ и поддерживает версию интерфейса 4.51. Заявленные разработчиком скорости составляют около 140 МБ/с на чтение и 50 МБ/с на запись. По информации Windows, устройство имеет объем 28,6 ГБ, на котором после установки ОС доступно пользователю будет 22,0 ГБ. Установка актуальных на момент тестирования обновлений сокращает это пространство до 20,8 ГБ. Отметим наличие загрузочного раздела на 100 МБ в начале и раздела восстановления на 400 МБ в конце диска.

Также на плате можно обнаружить чип ALC5640 для аналогового аудиовыхода, USB-хаб GL850G, контроллер проводной сети Asix AX88772CLF на 10/100 Мбит/с, мост SATA—USB GL830 для подключения SSD, беспроводной адаптер AP6212 (чип Broadcom, 802.11b/g/n в диапазоне 2,4 ГГц, до 72 Мбит/с, Bluetooth 4.0 с поддержкой BLE) и контроллер питания AXP288.

Как мы видим, производителю пришлось использовать множество дополнительных чипов для расширения возможностей SoC. Однако надо понимать, что особого толку от них может и не быть, поскольку и проводная сеть и даже твердотельный накопитель подключаются через интерфейс USB 2.0, поскольку других на этой платформе не предусмотрено (кроме SDIO для беспроводного контроллера). Впрочем, это мы проверим в соответствующем разделе.

Устройство комплектуется лицензионной 32-битной Windows 10 Home. В нашем экземпляре она была на английском языке, но стандартными средствами ОС вы можете при необходимости скачать и установить пакет с русской локализацией.

Из особенностей конфигурации системы отметим следующие. Во-первых, порта microSDHC в данной модели не предусмотрено, что может быть существенным недостатком в некоторых случаях. Все-таки встроенный твердотельный накопитель, в данном случае, не имеет скоростных преимуществ перед картами памяти или USB-дисками. Во-вторых, единственный порт USB 2.0 обычно будет занят устройствами ввода, так что одновременно заряжать мобильное устройство будет сложно. Кроме того, напряжение на выходе присутствует только при включенном компьютере. Третье замечание — установка порта Micro-USB. Он будет полезен или для специальных флешек с соответствующим разъемом или потребует использования переходника USB OTG.

Тестирование

Мы уже далеко не первый раз встречаемся с подобной платформой, так что тратить время на излишне большое число тестов нет никакого смысла. В этот раз мы решили ограничиться парой популярных утилит для системы и графики, а также синтетикой для отдельных компонент устройства.

Для получения интегральных оценок производительности мы использовали две известные программы от Futuremark в последних версиях. Для сравнения мы добавили в таблицы полученные на Intel Compute Stick результаты. Однако стоит учесть, что та система работала под управлением Windows 8.1, а не Windows 10, как герой этой статьи. Тесты проводились с приключением к монитору с разрешением 1920×1080 точек.

Сценарии PCMark 8 Voyo MiniPC V2 Intel Compute Stick (Balanced)
Home accelerated 3.0 1092 1078
Creative accelerated 3.0 943 956
Work accelerated 2.0 1108 1137
Storage (System) 3201 (19,5 МБ/с) Н/Д
Storage (Second) 2895 (13,3 МБ/с) Н/Д
Microsoft Office 2016 986 Н/Д

Как мы уже не раз видели, при условии корректной реализации возможностей платформы и отсутствию ошибок в BIOS и драйверах, скорость подобных устройств отличается мало. В этот раз мы снова встретились с этой ситуацией.

Напомним, что решение Intel имеет специальные настройки режимов управления частотами ядер, существенно влияющие на производительность в некоторых режимах. Никаких подобных настроек в Voyo MiniPC V2 мы не нашли.

Сценарии 3DMark Voyo MiniPC V2 Intel Compute Stick (Balanced) Intel Compute Stick (Performance)
Ice Storm Score 13951 11026 13621
Graphics score 14310 10555 13768
Physics score 12827 13069 13133
Ice Storm Extreme Score 8832 6902 8646
Graphics score 8120 6087 7864
Physics score 12745 12998 13271
Ice Storm Ultimate Score Score 15036 14657 12074
Graphics score 15532 14940 11659
Physics score 13527 13748 13794
Cloud gate Score 1158 1059 1160
Graphics score 1195 1058 1192
Physics score 1047 1067 1064

Судя по результатам, создатели Voyo использовали настройки для максимальной производительности. Впрочем, учитывая формат модели, ничего плохого в этом нет. В большинстве тестов, показатели очень близки к указанным в последнем столбце для Intel Compute Stick. Заметные отличия в пользу Voyo мы видим только в Ice Storm Ultimate. Возможно здесь сыграла роль новая версия операционной системы.

Посмотрим теперь на низкоуровневые тесты отдельных компонент системы. Прежде всего, интересно посмотреть на накопители. В данном устройстве есть системный диск с интерфейсом eMMC, внешний SSD, подключенный через мост в USB 2.0, а также можно использовать стандартные USB-накопители. Посмотрим, насколько было оправданным такое решение по сравнению с привычным слотом для карт памяти microSDHC.

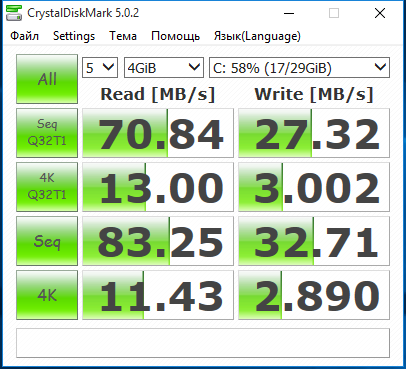

Производительность eMMC в Voyo MiniPC V2

На eMMC производитель, к сожалению, явно сэкономил. Скорость записи в 30 МБ/с — это достаточно грустно по современным меркам. Установка обновлений для программного обеспечения может затянуться на часы. Напомним, что на этой платформе нам встречались накопители со скоростью чтения и записи более 160 и 70 МБ/с соответственно.

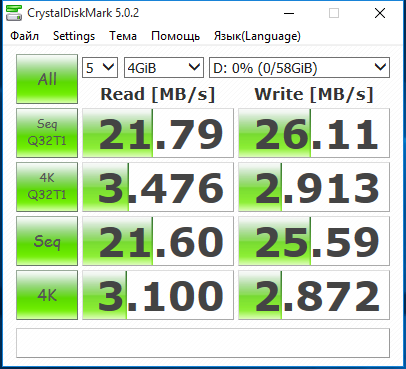

Производительность SSD в Voyo MiniPC V2

Подключение SSD через интерфейс USB 2.0, а другого на этой платформе и нет, также нельзя назвать хорошей идеей. Все-таки ограничения в 20-25 МБ/с могут не позволить комфортно пользоваться некоторыми приложениями. Напомним, что сам накопитель имеет достаточно высокую емкость в 64 ГБ.

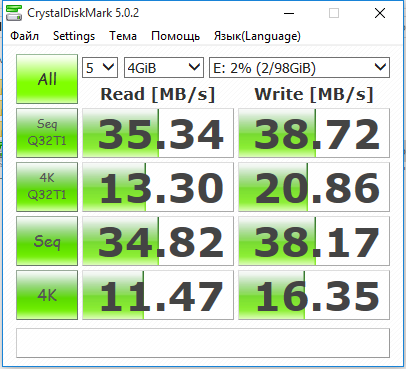

Производительность USB в Voyo MiniPC V2

Для тестирования порта USB мы использовали традиционный SSD формата 2,5″ с адаптером на USB 2.0 от серии накопителей Seagate GoFlex. Как мы видим, в этом случае можно получить 35-40 МБ/с, так даже микросхему адаптера для встроенного накопителя производитель поставил не самую лучшую.

Стандартный интерфейс твердотельного диска позволил нам подключить его к обычному ПК и оценить возможности устройства.

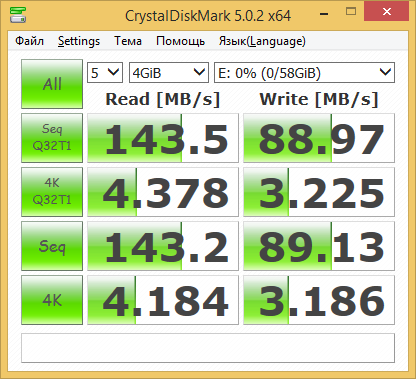

Производительность SATA SSD

Данные результаты показывают, что сам дополнительный SSD-накопитель также не отличается высокой скоростью работы, однако она существенно превышает возможности интерфейса, которым он подключен в рассматриваемом микро-ПК.

Традиционно для компактных систем предлагается использовать беспроводное подключение к сети. Это обусловлено, в частности, желанием максимально сократить занимаемое ими пространство и число необходимых кабелей. К сожалению, аппаратная платформа может предложить беспроводному контроллеру (если не считать USB) только не самый производительный интерфейс SDIO. В Voyo MiniPC V2 установлен модуль AP6212, основанный на микросхеме Broadcom. Он обеспечивает работу с сетями 802.11b/g/n в диапазоне 2,4 ГГц. Устройство оборудовано одной антенной, а максимальная скорость подключения к роутеру составляет 72 Мбит/с. Тестирование показало, что особо рассчитывать на него не стоит. Максимальная скорость передачи в хороших условиях (роутер в той же комнате на расстоянии около трех метров) составляет около 20 Мбит/с, а приема — не превышает 3,5 Мбит/с. Увеличение расстояния или добавление препятствий практически полностью исключает возможность использование этого типа подключения. Для проверки мы даже использовали два роутера на разных чипсетах, но ничего не изменилось.

К счастью, в компьютере есть и проводной порт, реализованный через адаптер на шине USB 2.0. С ним ситуация более удачная и можно рассчитывать на практически максимальные для этого типа оборудования скорости, составляющие более 90 Мбит/с.

Учитывая близость скоростных характеристик устройства с моделью от Intel, низкоуровневые бенчмарки в данном случае не очень интересны, но все-таки приведем пару скриншотов из утилиты AIDA64.

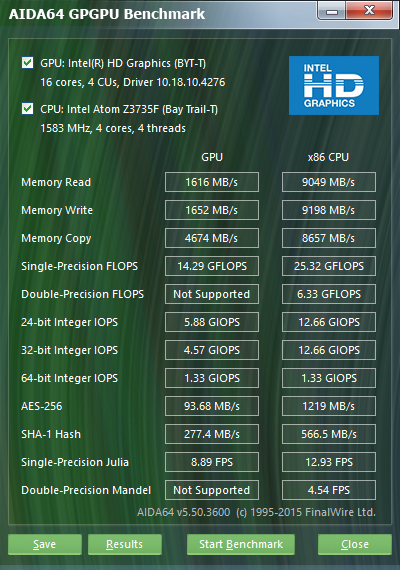

Производительность Voyo MiniPC V2

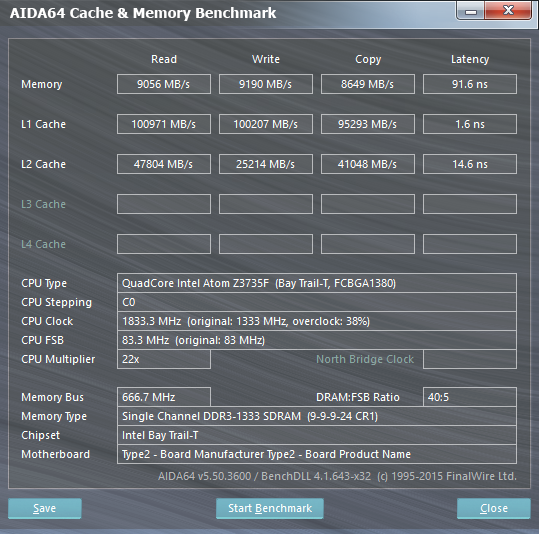

Производительность Voyo MiniPC V2

Последняя группа тестов поможет нам оценить качество реализации системы охлаждения компьютера. Мы уже встречались с тем, что погоня за небольшими размерами корпуса и снижение себестоимости приводили к тому, что на высокой нагрузке SoC начинала снижать скорость из-за перегрева, несмотря на свои заявленные 2,2 Вт SDP.

В состоянии бездействия через полчаса после включения питания температура процессорных ядер составляет примерно 48 градусов у первой пары и 56 градусов у второй пары. Тактовая частота в этом случае снижена до 500 МГц. На показания со встроенного SSD ориентироваться смысла нет — эта модель накопителя всегда показывает 32 градуса.

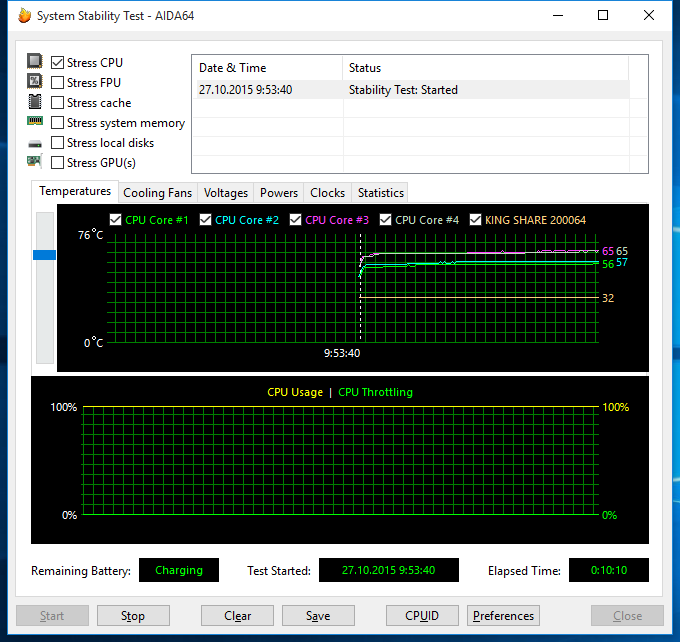

Запуск стресс-теста с нагрузкой на целочисленные вычисления поднимает тактовую частоту ядер до 1533 МГц. Через десять минут работы теста температура самого горячего процессорного ядра возрастает до 65 градусов. Отметим, что передача тепла на металлический корпус приводит к заметному нагреву последнего со всех сторон.

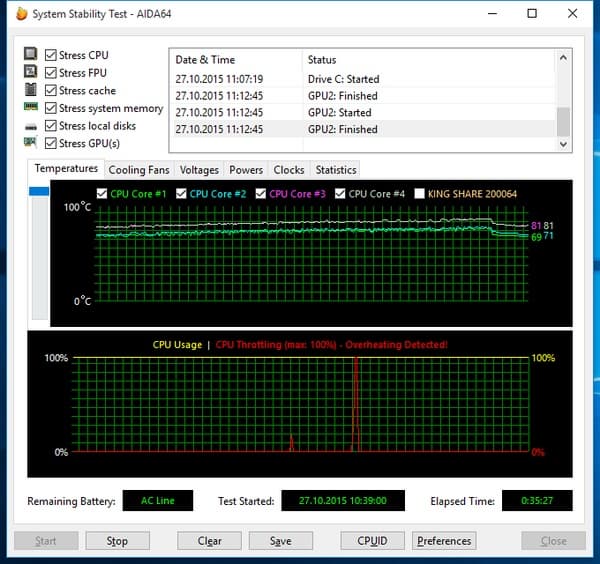

Нагрузка сразу на все компоненты системы за двенадцать минут нагрела третье и четвертое ядра процессора до 86 градусов и появился кратковременный тротлинг. Этот тест проводился при размещении компьютера металлической частью корпуса вниз на листе вспененного полиэтилена, что существенно затрудняет задачу системе охлаждения. Если же положить под него небольшие вставки высотой около пяти миллиметров в качестве ножек, то критический нагрев возникает заметно позже — после получаса работы под нагрузкой.

Учитывая синтетический характер данного теста, эффективность системы охлаждения можно оценить положительно. Наличие крупного металлического элемента корпуса играет здесь ключевую роль. Впрочем, размещать устройство в стесненных условиях мы бы в любом случае не рекомендовали.

Ничего нового с точки зрения сценариев использования подобных устройств проведенные тесты нам не рассказали. Данная модель способна справиться с ролями «пишущей машинки», Интернет-терминала и мультимедийного плеера. Наиболее существенными недостатками рассмотренной реализации являются низкая скорость доступа по беспроводной сети и невысокая производительность системного накопителя.

Автономная работа

Как одно из ключевых отличий от других подобных моделей производитель называет встроенную аккумуляторную батарею. Честно говоря, смысл ее наличия не очень понятен. На рабочем столе все равно требуется монитор с питанием от сети, а как можно использовать компьютер в дороге — неизвестно. Пожалуй, здесь можно придумать только пару вариантов. Например, возможность переноса устройства с одного рабочего места на другое. Правда, «горячее» подключение HDMI мы бы не стали рекомендовать. Вторая идея — работа батареи как источника бесперебойного питания, например, в случае, когда компьютер выполняет роль минисервера или контроллера системы автоматизации.

Проверка времени автономной работы с использованием программы PCMark8 и Microsoft Office 2016 показала, что Voyo MiniPC V2 может продержаться три с половиной часа до полного разряда батареи. Данный результат можно оценить как средний. Скорость зарядки также не порадовала — около четырех часов в выключенном состоянии и более шести во включенном (в режиме бездействия).

В описании модели указана возможность использования ее в качестве Power bank для зарядки мобильных устройств. Учитывая, что в выключенном состоянии на выходе USB нет напряжения, данный сценарий представляется надуманным. Кроме того, мы отметили проблемы со стабильностью работы SSD с заявленным потреблением 1,6 А на этом порту.

Заключение

С технической точки зрения, реализация микроПК Voyo MiniPC V2 имеет несколько особенностей, отличающих ее от других близких по характеристикам моделей. Во-первых, это встроенная аккумуляторная батарея. В некоторых, на наш взгляд достаточно редких, ситуациях она может быть полезна, однако для большинства пользователей таких систем смысла в ней нет никакого. Скорее, ее можно даже записать в недостаток из-за увеличения стоимости и веса/размера корпуса. Во-вторых, производитель установил внутрь корпуса компьютера твердотельный накопитель, одновременно выбросив слот для карт памяти. С одной стороны, это позволяет говорить об увеличении доступной памяти «из коробки», с другой — теряется возможность оперативно поменять дополнительный диск. Кроме того, из-за ограниченных возможностей ввода-вывода платформы, скорость работы с этим накопителем невелика. Третье спорное решение — Micro-USB вместо привычного USB Type A.

Но есть в данной модели и положительные стороны. Прежде всего, это красивый корпус с интересным дизайном и достойным качеством изготовления. Также сюда можно записать наличие порта проводной сети, надежный разъем питания и миниджек с поддержкой гарнитур. Достаточно эффективной оказалась и система охлаждения, несмотря на наличие в корпусе дополнительных элементов. Правда, отсутствие ножек и других вариантов крепления может быть неудобно.

По производительности модель мало отличается от других устройств на этой SoC и может быть использована для работы с документами, общения в сети, просмотра сайтов и мультимедиа. Единственное замечание здесь — не самая удачная реализация беспроводного контроллера. Впрочем, такие ситуации нам уже встречались.

На локальном рынке модели компьютеров на Intel Atom Z3735F практически не представлены, так что ориентироваться на их стоимость сложно. Если же обратить внимание на зарубежные интернет-магазины, то ассортимент таких решений в них достаточно широк, стоимость начинается с отметки около $80, а за относительно известные марки просят уже от $100 и выше. Так что Voyo MiniPC V2 со своей ценой в $120,99 попадает в многочисленный средний уровень. Учитывая характеристики устройства, однозначно привлекательным его назвать нельзя, но некоторым пользователям он может приглянуться.



Это устройство мы получили с помощью интернет-магазина Gearbest. Voyo MiniPC V2 можно купить там за $120,99 (цена актуальна на момент подготовки материала).
