Кулеры Scythe Ninja Plus Rev.B, Infinity и Andy Samurai Master

Часть 1. Технические особенности и функциональные качества

Появившись на российском рынке около двух лет назад, продукция японского бренда Scythe практически сразу, буквально после старта продаж, завоевала признание и почет в сердцах компьютерных энтузиастов. Секрет успеха оказался прост: без излишней претенциозности, без примасливания «прикольного» дизайна и прочих модных фишек высококлассные кулеры Scythe смогли составить серьезную конкуренцию лидирующим на тот момент продуктам от Cooler Master, Thermaltake и Zalman, выдав на гора очень привлекательную функциональность, совмещенную с не менее привлекательным ценовым позиционированием. Останавливаться на достигнутом, конечно, было бы непозволительной роскошью, маркетинговые спецы Scythe это отлично осознавали. И, зарядившись бодростью, они с должным усердием продолжили развивать модельную линейку, стали регулярно внедрять новые продукты (причем, не только «хай-эндовой» категории, но и «средне-экономичного» класса), опираясь на трезвый расчет в адекватной корректировке цен согласно рыночным реалиям. Что ж, можно смело констатировать: стратегия, выбранная Scythe, себя оправдала — начав движение от узколокального бренда, ориентированного только на японских потребителей, эта компания доросла до статуса одного из ведущих игроков сегмента систем охлаждения ПК и начинает активно теснить традиционных лидеров кулеростроительной отрасли.

Scythe также не упускает возможности опробовать свои силы и по другим направлениям, диверсифицируя производственно-торговую деятельность — сейчас в спектре продукции, предлагаемой брендом, есть вентиляторы различных типоразмеров (две серии этих вентиляторов — S-Flex и Minebea, уже участвовали в наших тестах), карт-ридеры, многофункциональные панели, другие весьма интересные вещи. Однако ядром, которое собственно и формирует маркетинговый имидж Scythe, по-прежнему остаются кулеры. Их-то мы и возьмем в оборот, поместив в фокус сегодняшнего обозрения три модели топового класса — Ninja Plus Rev.B, Infinity и Andy Samurai Master. Итак, приступим!

Ninja Plus Rev.B (SCNJ-1100P)

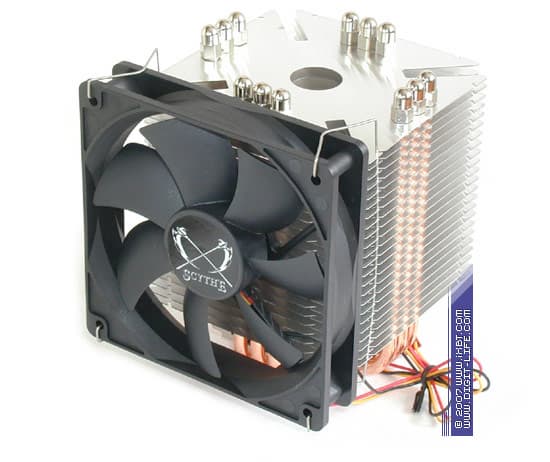

Открывает наше обозрение крепыш Ninja Plus Rev.B (артикул SCNJ-1100P) — наследник отлично сконфигурированного и уже ставшего легендарным кулера Ninja.

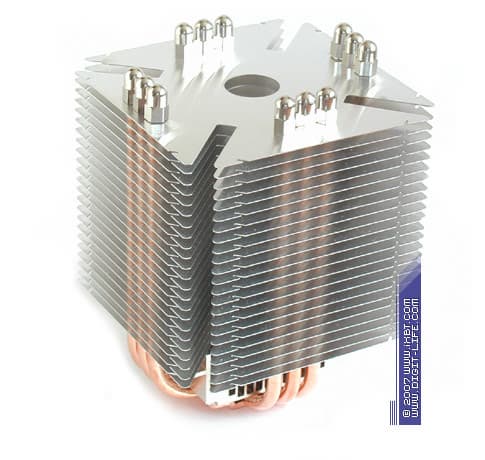

В конструктивном плане Ninja Plus Rev.B является практически доподлинной копией прародителя: здесь мы наблюдаем ту же самую «башню», которая составлена комбинацией из 6 медных тепловых трубок диаметра 6 мм и секции алюминиевых теплорассеивающих пластин толщиной 0,4 мм с характерным размером 110х110 мм в количестве 23 шт и дополнена термическим бонификатором в лице алюминиевого радиатора 65х54х25 мм (этот радиатор присовокуплен к подошве и призван разгрузить наиболее интенсивно прогреваемые участки тепловых трубок, обеспечивая более комфортные условия теплосъема в основной секции оребрения).

Новый кулер с не меньшей аккуратностью перенимает и все технические изыски, изначально присущие серии Ninja. В первую очередь, это занимательная конфигурация оребрения, основным целеполаганием которой является минимизация гидравлического сопротивления радиатора и повышение коэффициентов теплоотдачи — пластины с четырьмя диагональными и одним центральным вырезами, укрупненный шаг размещения пластин (4 мм).

Внушительной предстает также развитая поверхность теплобмена (общая площадь составляет порядка 4500 см2), особенно с учетом того факта, что увеличенное число контактных участков оребрения с тепловыми трубками (12 элементов теплосброса), вкупе с оптимизированным размещением пластин, позволяет задействовать в полнокровный теплообмен практически всю поверхность «рабочего тела» Ninja Plus Rev.B. Ну, и опять же, нельзя не отметить хорошее качество сопряжения тепловых трубок с подошвой и оребрением — их термоконтакт обеспечен добротной пайкой, что благоприятно сказывается на снижении полного термического сопротивления кулера.

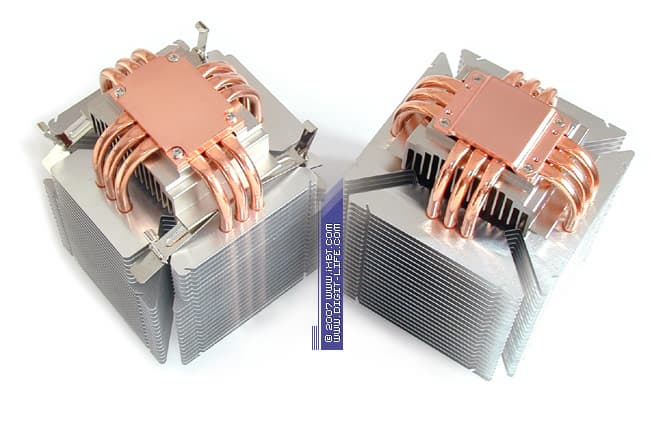

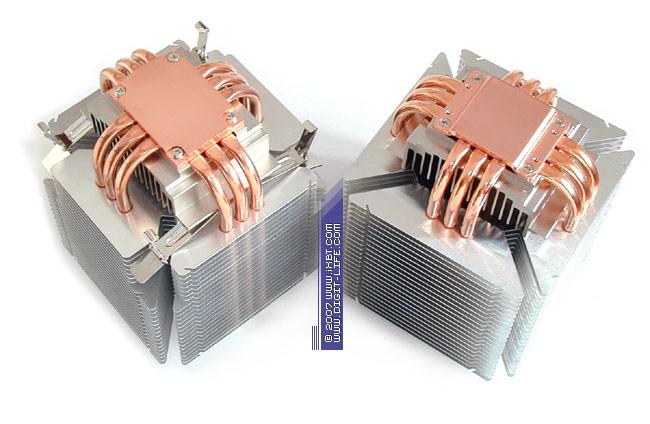

Радиаторы Ninja и Ninja Plus Rev.B

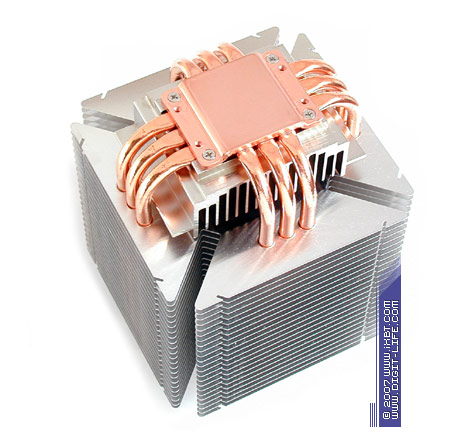

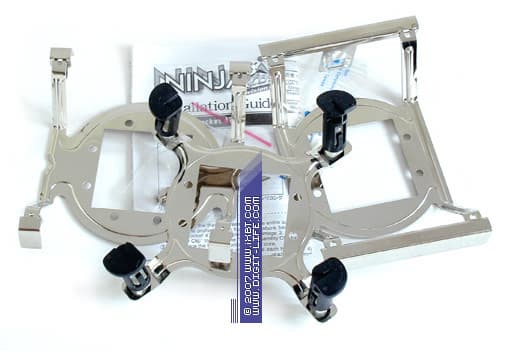

Пожалуй, единственным нововведением относительно моделей Ninja и Ninja Plus, которое можно засчитать в актив Ninja Plus Rev.B, становится адаптация под Socket AM2 — кулер оборудован откорректированным медным теплосъемником (50х38 мм, пятка 32х38 мм) и модифицированным комплектом крепежа (поддерживаются платформы Intel Socket 478, LGA775 и AMD Socket 754/939/AM2).

Между тем, эта доработка крепежной системы на поверку не только расширяет совместимость, но и значимо улучшает инсталляционное дружелюбие наследника серии Ninja. Теперь при установке на платформе LGA775 вытаскивать материнскую плату из корпуса не требуется, достаточно примонтировать к подошве крепежную крестовину (с помощью четырех винтов), зафиксировать радиатор стандартными референсными замками-кембриками — все, кулер инсталлирован. Не сложнее обстоит дело и в системах AMD — тут берем соответствующую установочную рамку, прикручиваем ее к подошве и далее фиксируем наш кулер ручками-скобками на двух зубцах сокета. По всей видимости, эти инсталляционные манипуляции вряд ли вызовут какие-либо затруднения даже у начинающих пользователей, не говоря уже о профессионалах-энтузиастах.

Что ж, памятуя о достижениях удальца Ninja, логично ожидать подобной прыти и от модернизированного кулера. К чести Ninja Plus Rev.B, его итоговые отметки не оставляют ни малейшего сомнения — эстафетная палочка принята слаженно и умело, с сохранением и даже преумножением чемпионских показателей. Так, в сборе со штатным вентилятором (модель YLT DFS122512L, номинальная скорость вращения крыльчатки 1300 об/мин), наш подопытный хотя и уступает своему прародителю, заряженному более высокооборотистым вентилятором, общая функциональность остается более чем достойной — кулер успешно соперничает с удальцами Thermaltake Big Typhoon и Zalman CNPS9500 LED, демонстрируя конкурентную эффективность и эргономичные шумовые характеристики. По-настоящему же интересной результативности Ninja Plus Rev.B добивается в дуэте с вентиляторами Scythe серии S-Flex и Minebea (в особенности это касается функционального варианта, снабженного вентилятором Minebea на скорости 800 об/мин, который закрепляется в тройке лидеров по соотношению эффективность-шум). Очень хорошо проявляет себя Ninja Plus Rev.B также и двухвентиляторных конфигурациях, где наиболее привлекательным выглядит «смешанный» вариант — вентилятор Minebea, установленный на нагнетание (800 об/мин), плюс штатный вентилятор (800 об/мин).

Infinity (SCINF-1000)

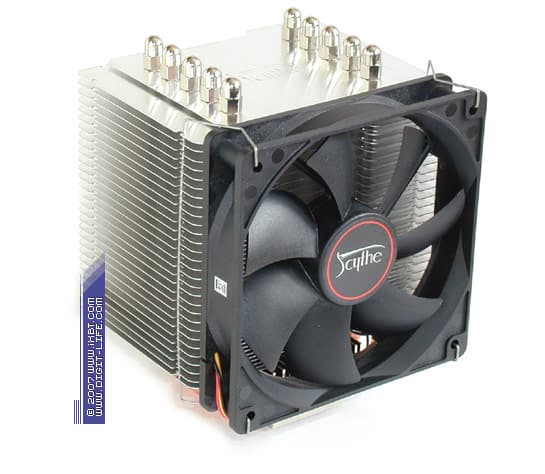

Далее в нашем тест-листе фигурирует флагман модельной линейки Scythe — кулер Infinity (артикул SCINF-1000).

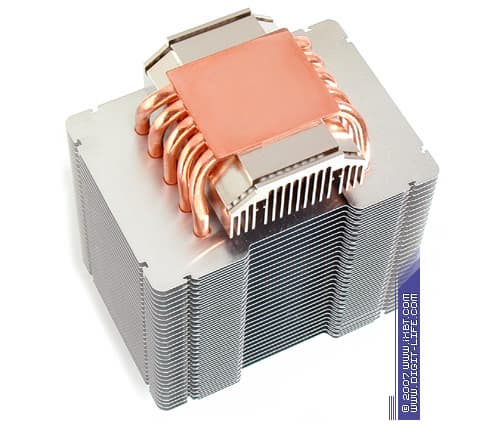

Общая техническая канва Infinity вполне соответствует статусу «передовика производства» — рабочее тело кулера образовано внушительным комплексом из крупногабаритного алюминиевого оребрения (эффективные размеры 125х90х108 мм), 5 медных тепловых трубок диаметра 6 мм и медного теплосъемника 52х45х2 мм. Ну, а в качестве дополнительного термического бонификатора, разгружающего теплосъемные участки трубок, выступает вспомогательный алюминиевый радиатор 57х78х27 мм (пятка 36х78 мм), присовокупленный к подошве.

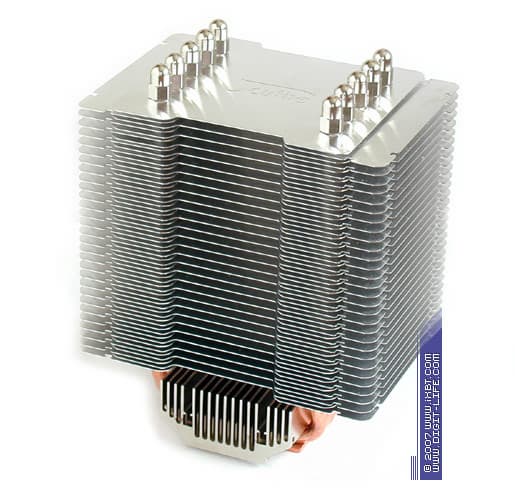

Главнейшей достопримечательностью нашего подопытного является очень специфичная, можно даже сказать, уникальная архитектура оребрения (в маркетинговой терминологии Scythe именуемая «Infinity Interleave Fin Structure»): тут оно как бы разбито на 3 секции — одну «центральную» и две «боковых», взаимопроникающих друг в друга. При этом, центральная секция составлена из 29 алюминиевых пластин (эффективные размеры 95х90 мм, толщина 0,3 мм, шаг размещения 3,5 мм) и термически объединяет все линии тепловых трубок (10 элементов теплосброса), а боковые секции, которые также насчитывают 29 пластин (эффективные размеры 40х90 мм, толщина 0,3 мм, шаг размещения 3,5 мм), контактируют уже только с пятью линиями трубок и перемежаются с торцевыми фрагментами центральной секции оребрения.

Как результат, конструктив Infinity находит изящное решение сразу двух наиважнейших проблем, повышая эффективность радиатора вкупе с одновременной минимизацией гидравлического сопротивления — за счет уплотнения оребрения на теплосбрасывающих участках тепловых трубок (в этом районе происходит «удвоение» количества пластин) возрастает интенсивность теплообмена, а широкий шаг размещения пластин в центральной части гарантирует отличную продуваемость даже в тандеме со слабым вентилятором. Усложненная конфигурация нашего подопытного работает и на экстенсификацию его термических параметров: общая площадь поверхности теплобмена развита у Infinity до невероятной величины порядка 9000 см2 — это абсолютный рекорд среди протестированных нами хай-эндовых кулеров!

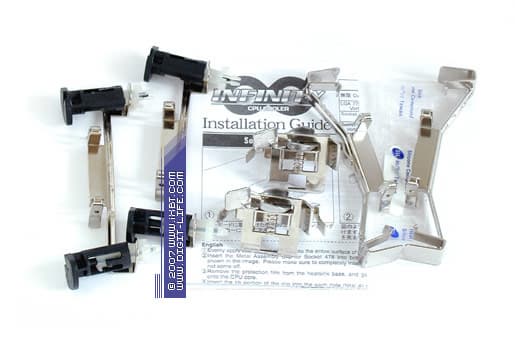

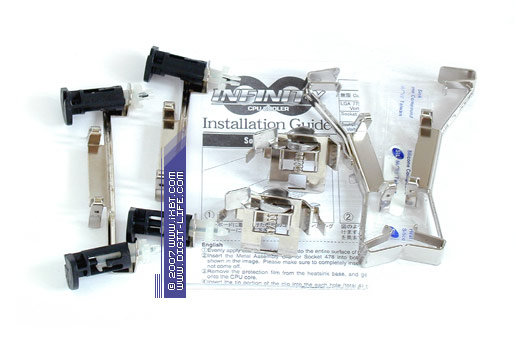

Силен Infinity также и в части эксплуатационных свойств — кулер снабжен исключительно дружелюбной крепежной системой (поддерживаются платформы Intel Socket 478, LGA775 и AMD Socket 754/939/AM2), которая обеспечивает быструю и безболезненную инсталляцию. На поверку, его можно смонтировать буквально за секунды: тут даже не понадобится отвертка — нужно только защелкнуть соответствующие установочные планки в пазах радиатора, далее зафиксировать крепеж в сокете (на платформе LGA775 — с помощью референсных замков-кембриков, в системах AMD — поворотными ручками-скобками) и инсталляция будет успешно завершена. Определенно, по эксплуатационной эргономике Infinity обставляет своего «коллегу» Ninja Plus Rev.B и в удобстве обращения, несмотря на солидный вес (около 980 г) и крупные габариты, фактически не уступает стандартным боксовым кулерам.

Что же касается чистой практики, то здесь функциональность Infinity оказывается выше всяких похвал — в сегодняшнем тестировании он занимает лидирующие позиции и в термических показателях, и в общем зачете по балансу эффективность-шум. Если во главу угла ставится именно эффективность, то здесь следует присмотреться к варианту его использования совместно с двумя вентиляторами Minebea на скорости 1900 об/мин — эта «версия» кулера переигрывает всех и вся, устанавливает абсолютный рекорд, добиваясь невероятно высокой термической результативности! Если же в качестве приоритета фигурирует шумовая эргономика, тут на передний план выдвигается «триплет» в составе Infinity, утихомиренного нагнетательного вентилятора Minebea (800 об/мин) и штатного вентилятора, который вновь оказывается вне конкуренции, уже по соотношению эффективность-шум. Ну, и конечно, нельзя обойти вниманием «типовой» вариант нашего подопытного — сборку на базе штатного вентилятора. В такой конфигурации Infinity опять пробивается на лидирующие позиции нашего исследования — он уверенно опережает своих «коллег» из продуктовой линейки Scythe и обставляет гиганта CNPS9700 NT от Zalman, демонстрируя равновеликий успех как в тепловой эффективности, так и в эргономичности шумовых характеристик.

Andy Samurai Master (SCASM-1000)

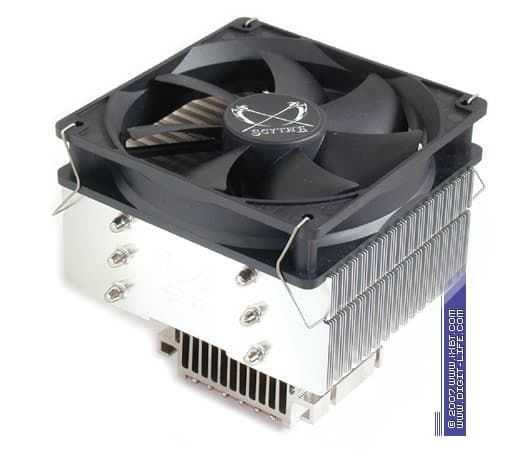

Завершает сегодняшнее обозрение «новичок» продуктовой линейки Scythe — кулер с занятным маркетинговым наименованием Andy Samurai Master (артикул SCASM-1000).

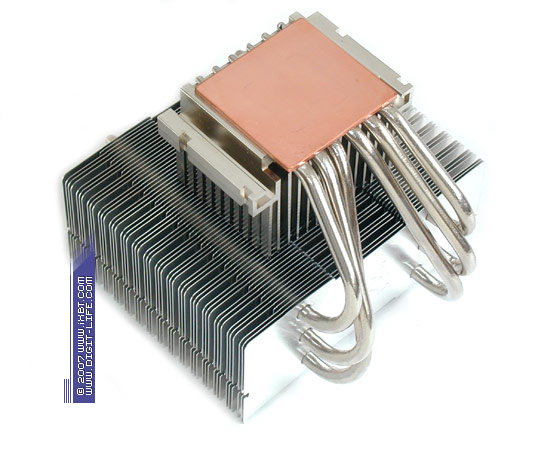

В отличие от моделей Ninja Plus Rev.B и Infinity, «малец» Andy Samurai Master базируется на иной идеологии — вместо вертикальной, «башенной» дислокации, оребрение кулера развернуто в горизонтальной плоскости параллельно подошве (а ля Big Typhoon) и, соответственно, имеет более компактные, «планарные» габариты (эффективные размеры 125х102х50 мм). Однако по другим конструктивным ориентирам он во многом похож на своих «коллег» — здесь мы отмечаем продвинутый технический набор, составленный из алюминиевого оребрения усложненной конфигурации, 6 медных тепловых трубок диаметра 6 мм, медной пятки 52х50х2 мм и вспомогательного алюминиевого радиатора 56х50х48 мм, сопряженного с теплосъемными участками тепловых трубок.

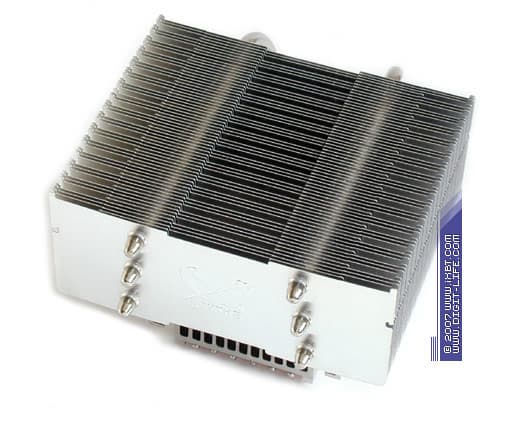

Фишкой Andy Samurai Master вновь становится индивидуализированное «трехсекционное» оформление оребрения, выполненное согласно архитектурным положениям «Infinity Interleave Fin Structure», причем даже в несколько усложненном виде — теперь центральная секция является основой радиатора и насчитывает 49 пластин (эффективные размеры 125х50 мм, толщина 0,2 мм), а два дополнительных набора пластин (16 штук, размеры 25х50 мм) размещены внутри основной секции на соответствующих линиях тепловых трубок, для термической интенсификации всех шести элементов теплосброса. Внушает почтение и площадь поверхности теплообмена, которая у нашего подопытного переваливает за 7000 см2 — то есть, по этому параметру Andy Samurai Master может легко поспорить со многими хай-эндовыми кулерами, в том числе и с идеологически родственным крепышом Big Typhoon от Thermaltake.

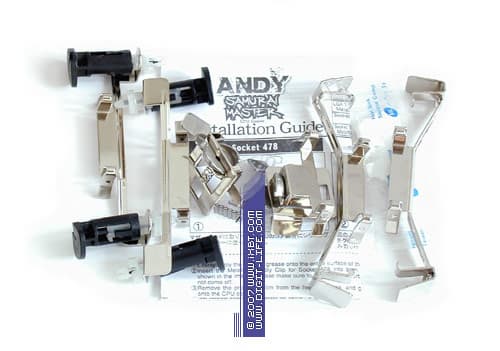

Andy Samurai Master соблюдает образцовый порядок также и в части эксплуатационных свойств — он снабжен мультплатформенным комплектом крепежа, идентичным модели Infinity, что гарантирует быструю и легкую инсталляцию во всех предусмотренных системах (платформы Intel Socket 478, LGA775 и AMD Socket 754/939/AM2). Дополнительным плюсом в актив кулера можно засчитать разумный вес (около 700 г) и «приземленные» габариты — по сравнению с тем же Infinity, который ограниченно совместим с некоторыми компьютерными корпусами, Andy Samurai Master ниже примерно на 3 см и легко умещается в любом типовом корпусе стандарта ATX.

Ну, и самое главное — на чисто практическом поле наш подопытный проявляет очень хорошую результативность. Так, функционируя в сборке со штатным вентилятором, Andy Samurai Master значимо превосходит Thermaltake Big Typhoon по совокупным функциональным показателям и идет ноздря в ноздрю с рекордсменом от Zalman — CNPS9700 NT. А вот совместно с вентиляторами Scythe S-Flex и Minebea кулер раскрывает свой потенциал уже в самом полном объеме — тут он лишь немого уступает сегодняшнему лидеру — «старшине» Infinity, демонстрируя привлекательный баланс тепловой эффективности и шумовой эргономики, и закрепляется в топовой десятке итогового рейтинга, составленного по соотношению эффективность-шум. Достойный результат!

Что ж, с техническими и функциональными качествами моделей Scythe Ninja Plus Rev.B, Infinity и Andy Samurai Master мы разобрались, описательную часть сегодняшнего обозрения будем считать успешно завершенной. Пора обратиться непосредственно к результатам тестовых испытаний!



Кулеры Scythe предоставлены Disti



12 июня 2007 Г.
