Кулер Noctua NH-C14


Продолжая тему обзоров, посвященных системам охлаждения премиум-класса, сегодня в фокус нашего исследования мы помещаем топовый кулер от Noctua — NH-С14. Как и все предшествующие продукты этого бренда, «новичок» NH-С14 может похвастаться внушительной оснасткой, где первостепенное внимание уделено не только техническому конструктиву (в основу которого положен крупногабаритный радиатор с двумя штатными вентиляторами), но и другим (традиционным для Noctua) аспектам — эксклюзивно богатой комплектации и такому же эксклюзивно высокому качеству изготовления (и по второму, и по третьему аспекту Noctua — это эталон, без какого-либо преувеличения!). Естественно, что все эти дела, фигурально выражаясь, завязаны довольно прочным ценовым узлом — тут Noctua ни на йоту не отходит от своего амплуа, и NH-С14 (при рекомендованной розничной стоимости порядка 2800 рублей) является одним из самых дорогих кулеров на отечественном рынке. Между тем, как и в случае с премиальным «собратом» NH-D14, кусачий ценник NH-С14 обуславливается не «имиджем», «статусом», «стилем» или какими-то другими высокопарными определениями (что характерно для подавляющего большинства продуктов премиум-класса), а именно функциональным содержимым! Так что, несмотря на дороговизну, каждый потраченный рубль себя здесь полностью оправдывает.

Итак, без долгих вступительных речей давайте обратимся сразу к нашему тестовому объекту! В повестке дня — профилактический осмотр, изучение индивидуальных конструктивных черт, ну, и, конечно же, проверка чисто практической результативности «новичка» Noctua NH-C14. Приступим!

Конструктивные и эксплуатационные особенности

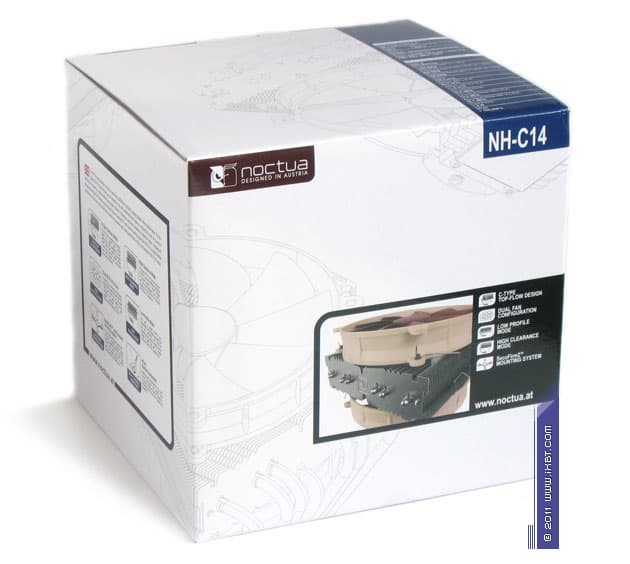

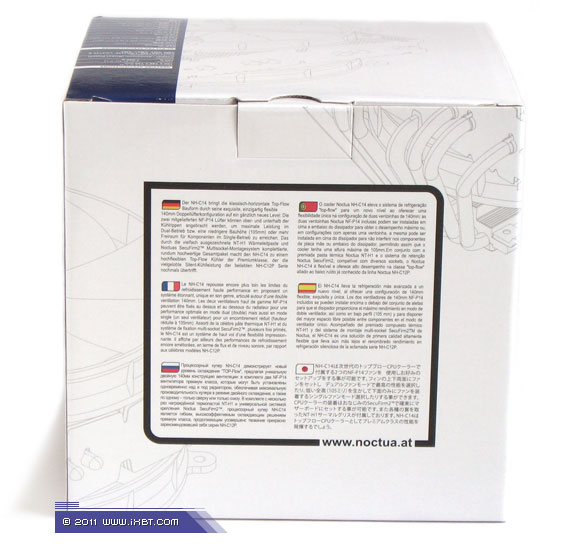

Комплектация. Продукт поставляется в большой картонной упаковке белого цвета (с такой же незатейливой, но вполне экологичной внутренней выкладкой из картона). Упаковка Noctua традиционно снабжена самым подробным описанием содержимого — отмечены все технические детали, с четким и внятным указанием ключевых параметров.

Кулер Noctua NH-C14
Кулер Noctua NH-C14

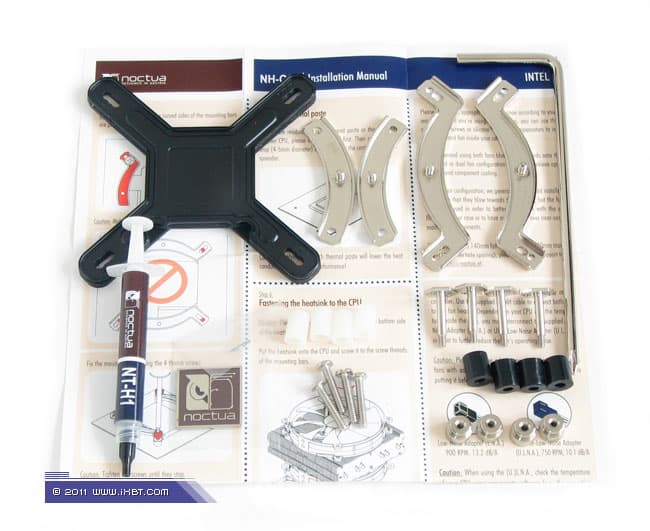

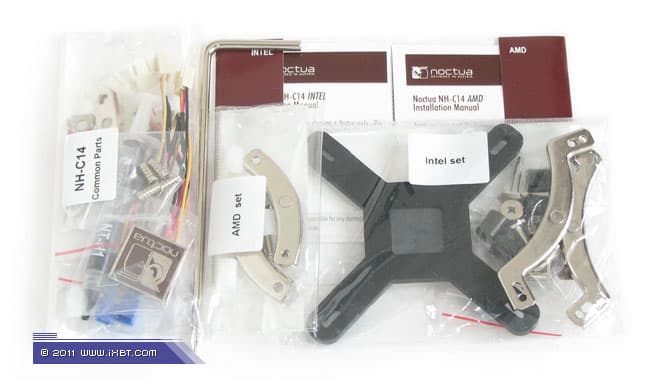

Поставка включает собственно сам кулер, отсортированный набор фирменного крепежа SecuFirm2 (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1155/LGA1366 и AMD Socket AM2/AM3), вспомогательную отвертку-ключ, разветвитель электропитания вентиляторов, 2 переходника U.L.N.A, понижающие обороты вентилятора, фирменную термопасту NT-H1, инструктивный буклет и несколько дополнительных аксессуаров (силиконовые штифты и саморезы для установки вентилятора в корпусе, фирменный шильдик).

Кулер Noctua NH-C14

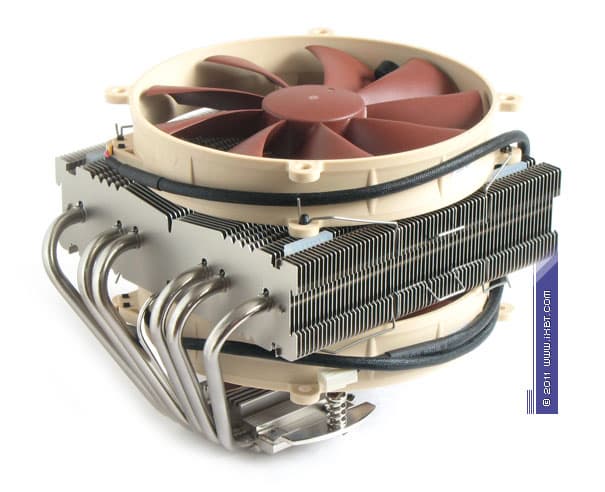

Общетехническая характеристика. Кулер представлен радиатором «горизонтального» конструктива, который оснащен двумя предустановленными вентиляторами типоразмера 140×140×25 мм. Габариты 140×166×130 мм. Вес 1015 г (без учета крепежа).

Кулер Noctua NH-C14
Кулер Noctua NH-C14

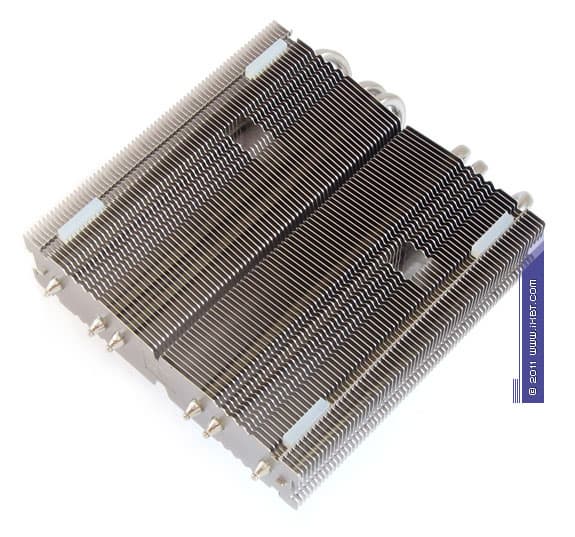

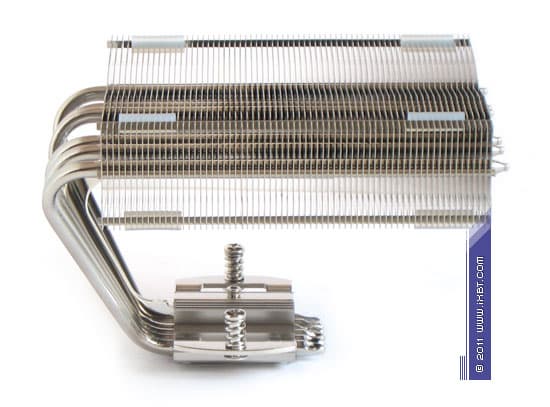

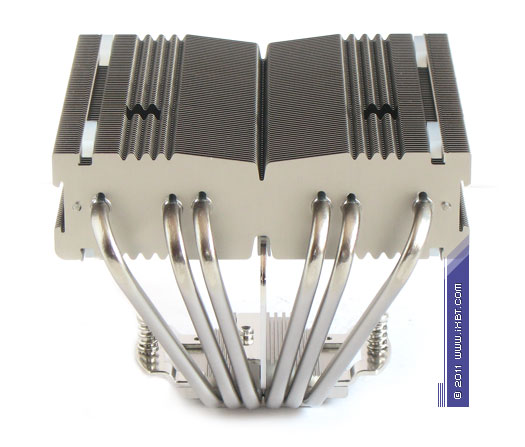

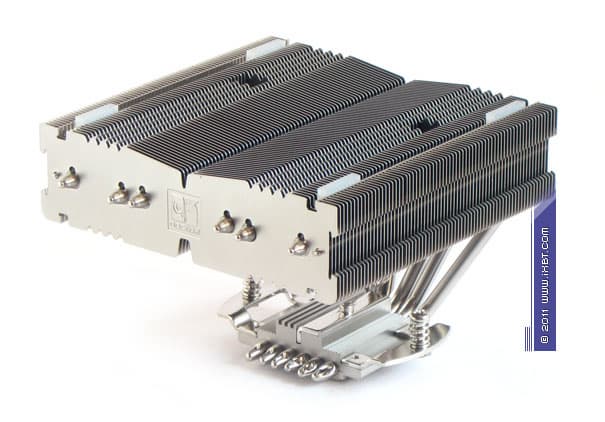

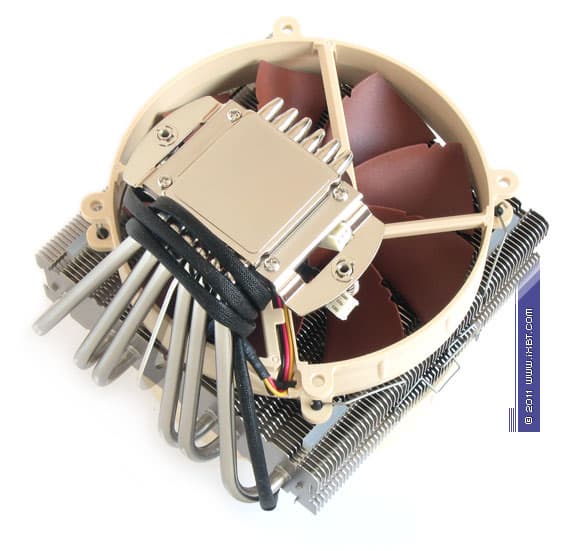

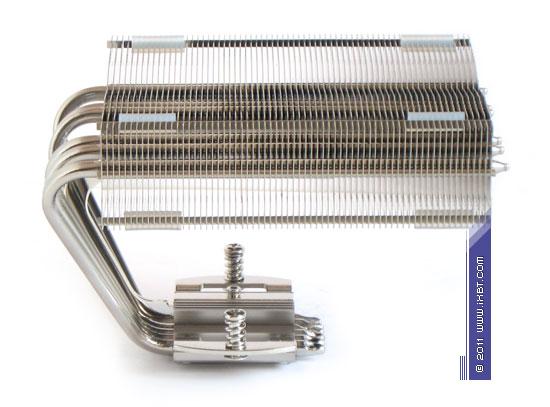

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией составного медно-алюминиевого теплосъемника 60×45×18 мм, шести медных тепловых трубок диаметра 6 мм и секции алюминиевого оребрения (68 пластин, общая площадь поверхности теплообмена порядка 6500 см²).

Кулер Noctua NH-C14
Кулер Noctua NH-C14

Достоинствами радиатора NH-C14 являются:

  • развитая поверхность теплообмена
  • оптимальный шаг размещения пластин (чуть менее 2 мм), который гарантирует эффективный продув оребрения даже на минимальных оборотах вентиляторов
  • традиционно высокое качество сопряжения рабочих элементов (аккуратная пайка в парах «теплосъемник-трубки» и «трубки-оребрение»)
  • размеренная постановка трубок в оребрении, без скученности и с минимальным взаимным подогревом (причем, теплосбрасывающие участки четырех центральных трубок сосредоточены как раз в той области, где наличествует наиболее интенсивный обдув со стороны вентиляторов)
  • специализированный пилообразный профиль кромки пластин (облегчает аэродинамическое взаимодействие вентилятора и радиатора)
  • добротная финишная обработка всех элементов (никелировка)
  • дополнительные конструкционные элементы, обеспечивающие механическую целостность радиатора (два стальных стержня в оребрении и стальной упор-фиксатор, смонтированный на теплосъемнике)
Кулер Noctua NH-C14
Кулер Noctua NH-C14

Каких-либо спорных моментов конструктив NH-C14 не обнаруживает.

Экспертно-техническая оценка радиатора: отлично.

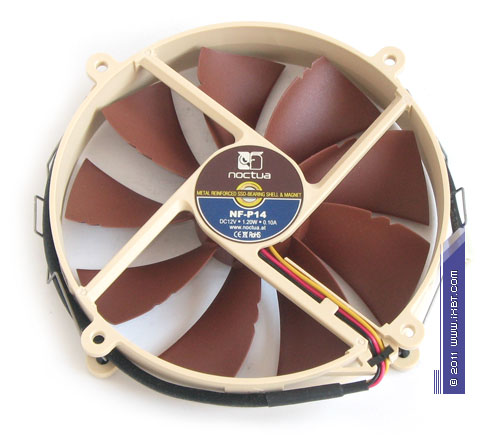

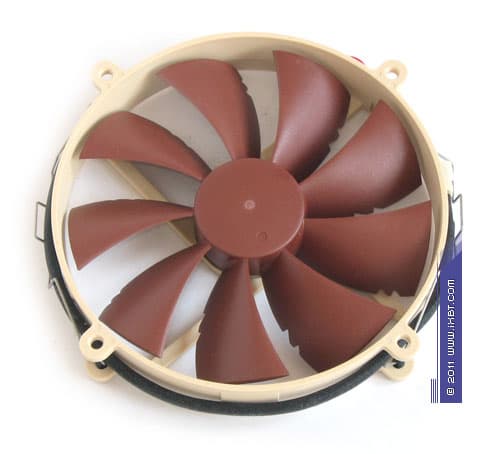

Конструктивные особенности (вентилятор). Кулер оснащен двумя фирменными вентиляторами NF-P14 (номинальная скорость вращения крыльчатки 1200 об/мин соответственно).

Кулер Noctua NH-C14

В качестве сильных сторон этих вентиляторов можно выделить:

  • специализированную аэродинамику (уплотненное «рабочее поле» с очень хорошим напором, улучшайзеры Vortex Control Notches — «зубцы» на задней кромке лопасти)
  • превосходную механику (SSO-Bearing, продвинутый гидродинамический подшипник с магнитным стабилизатором вала)
  • добротную электронику (SC-Drive, управляющая схема с «мягкой» коммутацией обмоток)
  • кольцеобразную раму (такая форма позволяет добиться более сбалансированного сочетания производительности и шумовых характеристик при увеличенном типоразмере 140×140×25 мм)
Кулер Noctua NH-C14

Слабых сторон в конфигурации вентилятора NF-P14 не обнаруживается даже при самом строгом рассмотрении предмета.
Экспертно-техническая оценка вентилятора: отлично.

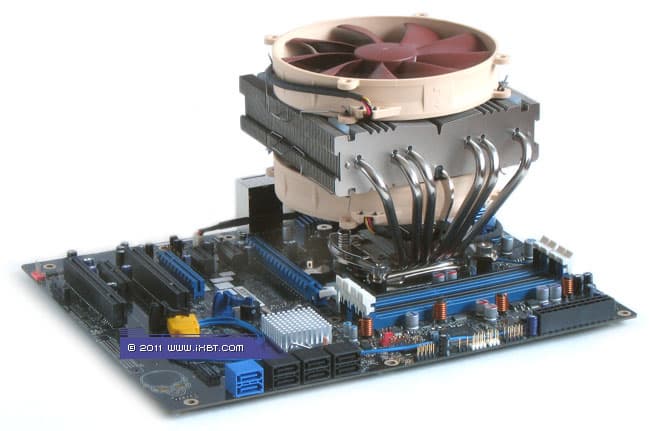

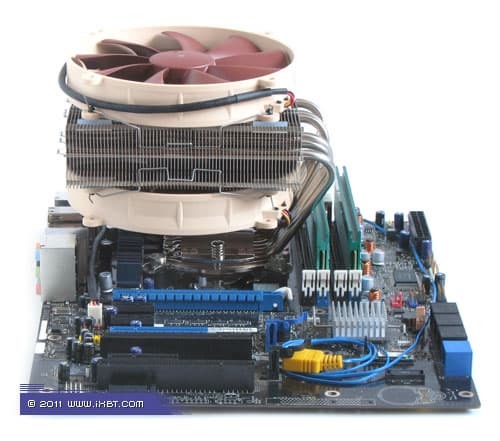

Эксплуатационная эргономика. Инсталляционный комплекс продукта вряд ли можно назвать простым — хотя отдельные детали крепежа уже предварительно смонтированы на радиаторе, установочные процедуры по-прежнему предусматривают довольно трудоемкий процесс сборки и установки специализированных крепежных планок, причем это практически в равной степени относится как к платформам Intel, так и к системам AMD. Скучать пользователю не придется, однозначно! Тем не менее, фирменный крепеж SecuFirm2 обладает двумя вполне очевидными достоинствами, которые с лихвой компенсируют все пользовательские трудозатраты — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» фиксация радиатора в сокете (гарантия надежности которой особенно важна при весе кулера более 1 кг).

Кулер Noctua NH-C14

Хорошим дополнением к эксплуатационным характеристикам NH-C14 также выступают:

  • высокоэффективная термопаста NT-H1
  • переходники электропитания U.L.N.A
  • предустановленные смягчающие прокладки для вентиляторов
  • удлиненная проводка вентиляторов (40 см), облегчающая их подключение к доступным трехпиновым коннекторам материнской платы (или к реобасу)
  • комплектные силиконовые штифты и саморезы (которые фактически превращают один из штатных вентиляторов в самостоятельный продукт и позволяют установить его в корпусе, если пользователь находит одновентиляторную конфигурацию NH-C14 достаточной для своих задач)
Кулер Noctua NH-C14
Кулер Noctua NH-C14

Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).

Помимо штатной двухвентиляторной конфигурации, также были исследованы две дополнительные тестовые сборки NH-C14 — сборка в составе с одним штатным вентилятором (типовой монтаж «сверху»), и сборка с одним «нижним» вентилятором, установленным в «перевернутом» положении, на продув радиатора (направление потока — от плоскости материнской платы).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Великолепный результат! Как видим, штатная двухвентиляторная сборка NH-C14 практически равна двум заслуженным чемпионам этого тестового режима (Noctua NH-D14 и Thermalright IFX-14) — отставание в 1—2 °C вряд ли можно засчитать существенным. Особое место занимает также и сборка с «верхним» вентилятором, которая фиксирует наилучший показатель среди одновентиляторных конфигураций. Пожалуй, единственным упущением при максимальном обесшумливании NH-C14 может выступить не самая передовая эффективность сборки с «нижним» вентилятором. Но и в этом случае наш подопытный, если рассудить по справедливости, каких-то значимых нареканий не заслуживает (разница в результатах обусловлена вполне объективным ослаблением напора, «генерируемого» вентилятором при монтаже «снизу», что явственно проявляется как раз для режимов с минимальными рабочими оборотами). Тем не менее, здесь вновь необходимо подчеркнуть важный момент — температурные показатели процессора превышают порог безопасного функционирования, и это касается практически всех участников тестирования (с некоторой оговоркой относительно Noctua NH-D14)! Соответственно, чтобы обеспечить нормативное охлаждение при реальных тепловых нагрузках порядка 180—190 Вт, пользователю придется либо повышать скорость вентиляторов до следующей референсной отметки (600—700 об/мин), либо обращаться к каким-то другим, более эффективным решениям. Будьте внимательны!

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Ситуация в этом функциональном режиме также складывается всецело в пользу NH-C14: штатная двухвентиляторная сборка продолжает удерживать лидирующие позиции в компании с премиальными «коллегами» Noctua NH-D14 и Thermalright IFX-14, отлично выступают и сборки с одним вентилятором, которые демонстрируют равный («нижний» вентилятор) или даже лучший («верхний» вентилятор) результат, чем у прежнего чемпиона в одновентиляторном зачете — Thermalright IFX-14. Все это наглядно показывает: NH-C14 прекрасно адаптирован к работе в обесшумленных условиях, и если основным пользовательским требованием выступает минимум шума, то наш подопытный может стать почти что идеальным кандидатом на приобретение. Причем, не только для адресных HTPC-систем высшего класса, но и для полноразмерных ПК (где он действует практически также хорошо, как и признанные мастера охлаждения — Noctua NH-D14 и Thermalright IFX-14).

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

Развитие событий вновь благоволит нашему подопытному: NH-C14 по-прежнему держится на очень хорошем счету и демонстрирует вполне достойный результат — на уровне очень серьезных «башенных» кулеров Scythe Mugen 2, Thermaltake Frio и GlacialTech Alaska — для штатной двухвентиляторной сборки, и на втором месте после Thermalright IFX-14 — для конфигурации с одним вентилятором. Тем не менее, уже при малошумных скоростных установках начинает проявляться тенденция к ухудшению показателей NH-C14 относительно лидирующих кулеров. И вполне вероятно, что его специализированный конструктив может добавить некоторые термические ограничения в эргономичном тестовом режиме.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31—32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Что ж, наблюдаем вполне ожидаемую картину (отражение которой, вообще говоря, мы уже отмечали в исследовании другого «широкоформатного» кулера — GlacialTech Siberia) — хотя результаты NH-C14 остаются весьма привлекательными, в конкурентной расстановке он больше тяготеет к типовым высококлассным кулерам (Scythe Mugen 2, Thermaltake Frio и GlacialTech Alaska), чем к своим премиальным коллегам Noctua NH-D14 и Thermalright IFX-14. То есть, в отличие от «старшего брата» NH-D14, наш сегодняшний подопытный — это именно «специалист», заточенный под обесшумленное функционирование, а не «универсал». И даже если учесть хорошую результативность при эргономичных скоростных установках (раскладка 1200+900 об/мин для штатной сборки и 1200 об/мин для одиночных вентиляторов), использование NH-C14 в таком режиме выглядит неоптимальным.

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Выводы

Что ж, после детального рассмотрения кулера Noctua NH-C14 нужно, по всей видимости, только повторить выводы, которые были обозначены в прошлогоднем обзоре другого премиум-кулера Noctua — NH-D14. Перед нами — самый, что ни наесть, предел совершенству! Все при нем — и эстетика, и эргономика, и технологичность, и результативность, и еще много другого полезного, нужного и приятного! И так же, как NH-D14 был единственно верным кандидатом на приобретение в премиум-классе (до появления Thermalright Silver Arrow), NH-C14 — на сегодня это абсолютный must-have для премиальных HTPC-систем! Ни отнять, ни прибавить!

Итак, по итогам нашего исследования, за оригинальные технически наработки и неординарную комплектацию кулер Noctua NH-С14 получает награду сразу в двух номинациях — «Оригинальный Дизайн» и «Отличная Поставка».

Награда нашего сайта за оригинальный дизайнНаграда нашего сайта за отличный комплект поставки

Остается пожелать бренду Noctua новых успехов и свершений в деле построения высококлассных кулеров, сдобренных самым авангардным техническим наполнением. Ну, а мы и дальше будем следить за развитием событий на фронте топовых систем охлаждения.

Средняя текущая цена (количество предложений) этого кулера в московской рознице (рублевый эквивалент — во всплывающей подсказке): $99(12)
