Кулер Noctua NH-D14


В продолжение темы обзоров, посвященных системам охлаждения премиум-класса, сегодня в наш фокус мы помещаем кулер-гигант от Noctua — NH-D14, выдающийся во всех отношениях продукт, без какого-либо преувеличения! Действительно, ему есть чем похвалиться и есть что предложить даже самому искушенному энтузиасту — это и первоклассный технический конструктив (который дает NH-D14 очень хорошие шансы на победу в борьбе за титул чемпиона воздушного охлаждения), и превосходная комплектация (где буквально каждая мелкая деталь свидетельствует о трепетном внимании к ней со стороны спецов Noctua), и традиционно высокое качество изготовления (с которым трудно поспорить даже таким грандам, как Zalman, Scythe и Thermalright). «Обратной стороной медали», как всегда, выступает цена — рекомендованная розничная стоимость порядка 3500 рублей делает NH-D14 чуть ли не самым дорогим кулером на отечественном рынке. Но, коли уж на то пошло, этот «бешеный» ценник вряд ли сможет остановить заинтересованных потребителей, ведь дороговизна NH-D14 не имеет ничего общего с «имиджем», «статусом», «стилем» (и всеми прочими «бирюльками») — по факту, цена сформирована здесь адекватно функциональному содержимому продукта, и каждый потраченный рубль себя полностью оправдывает.

Итак, без долгих разглагольствований давайте обратимся сразу к нашему тестовому объекту! В повестке дня — профилактический осмотр, исследование индивидуальных конструктивных черт, ну и, конечно же, проверка чисто практической результативности «великана» Noctua NH-D14. Приступим!

Конструктивные и эксплуатационные особенности

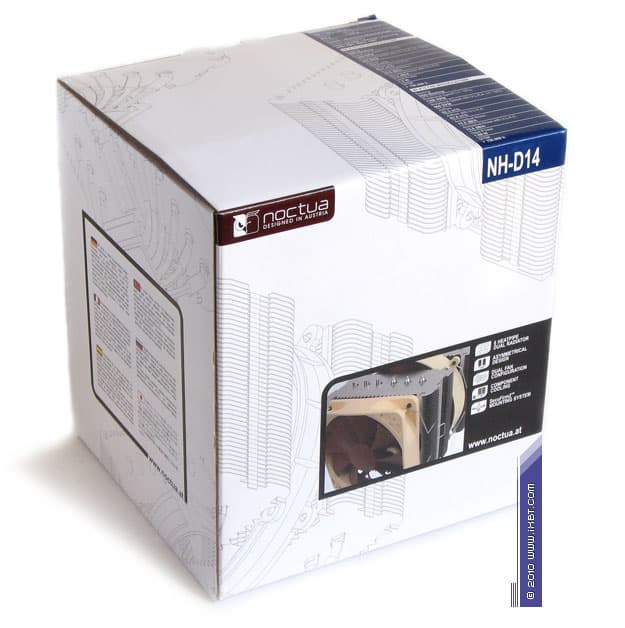

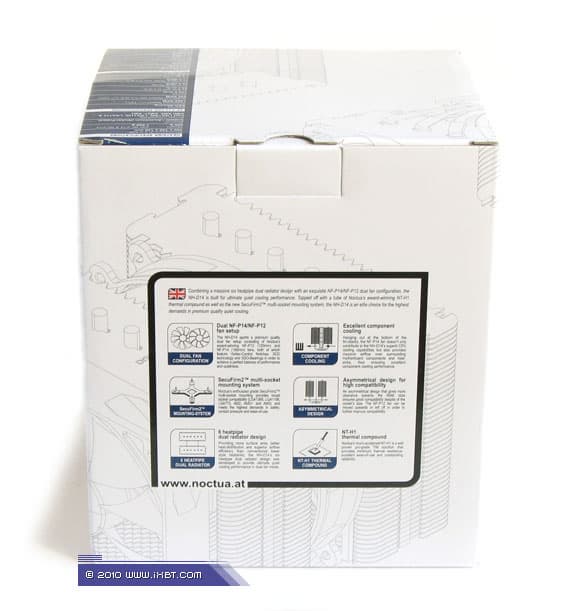

Комплектация. Продукт поставляется в элегантной картонной упаковке белого цвета (с такой же экологичной внутренней выкладкой из картона). Упаковка Noctua традиционно снабжена подробным описанием содержимого — отмечены все технические детали, с четким и внятным указанием ключевых параметров.

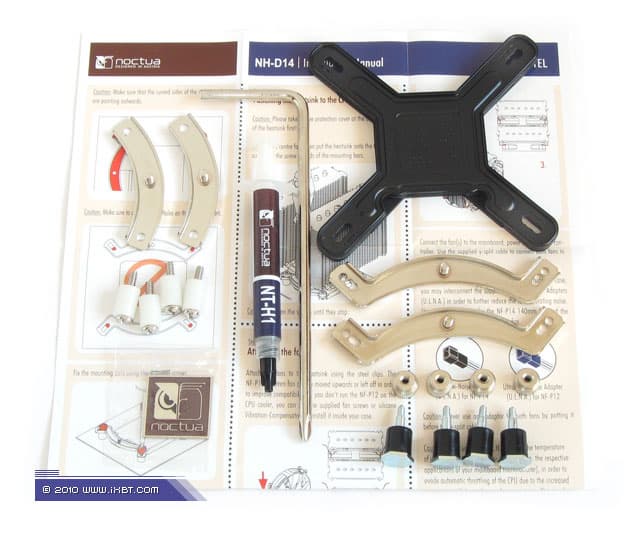

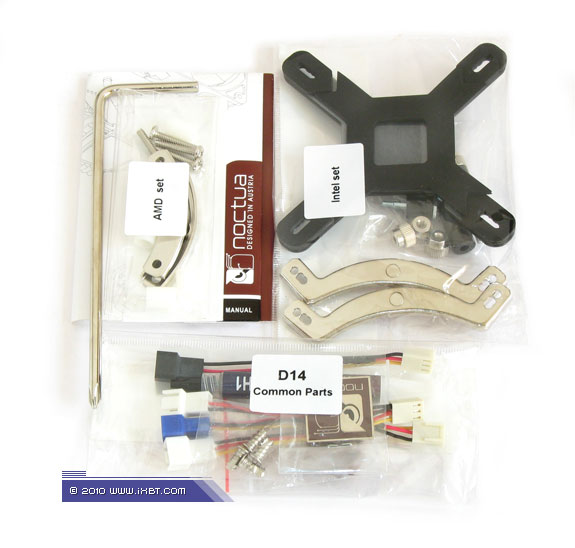

Поставка включает собственно сам кулер, отсортированный набор фирменного крепежа SecuFirm2 (поддерживаются все актуальные платформы — Intel LGA775/LGA1156/LGA1366 и AMD Socket AM2/AM3), вспомогательную отвертку-ключ, разветвитель электропитания вентиляторов, два переходника U.L.N.A, понижающих обороты вентилятора, фирменную термопасту NT-H1, инструктивный буклет и несколько дополнительных аксессуаров (силиконовые штифты и саморезы для установки вентилятора в корпусе, фирменный шильдик).

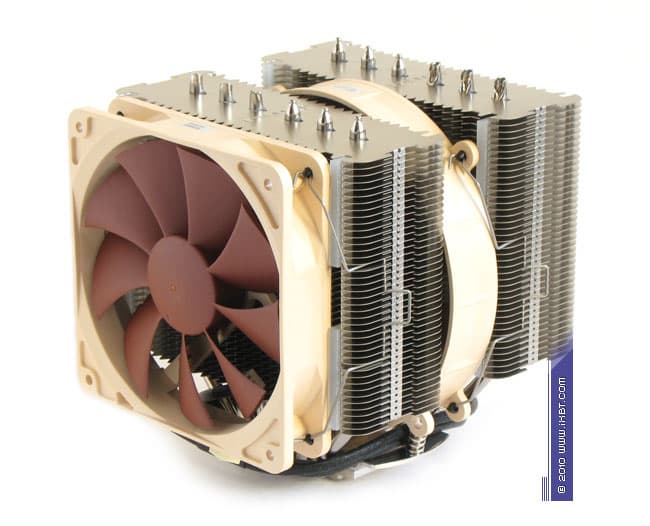

Общетехническая характеристика. Кулер представлен радиатором «башенного» конструктива, который оснащен двумя предустановленными вентиляторами типоразмера 120х120х25 мм и 140х140х25 мм. Габариты 140х155х160 мм. Масса 1250 г (без учета крепежа).

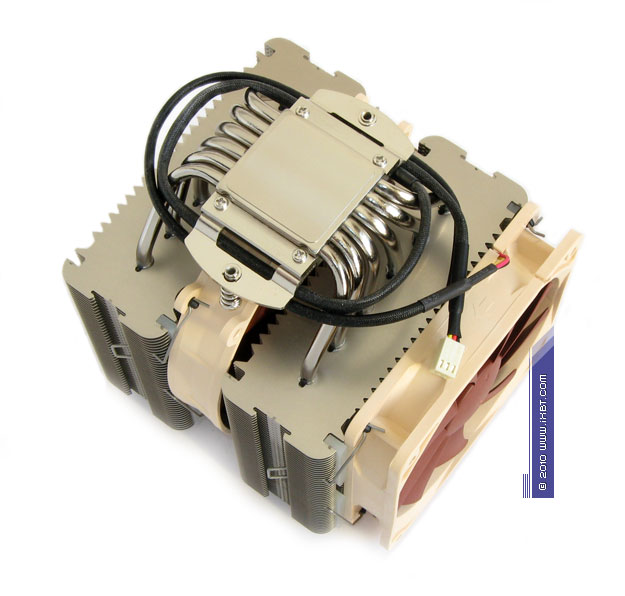

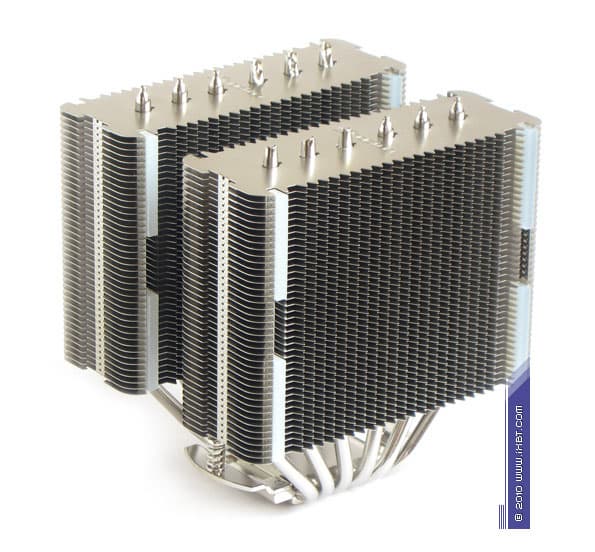

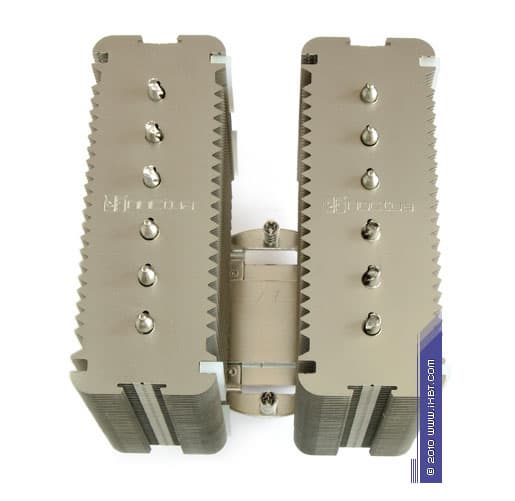

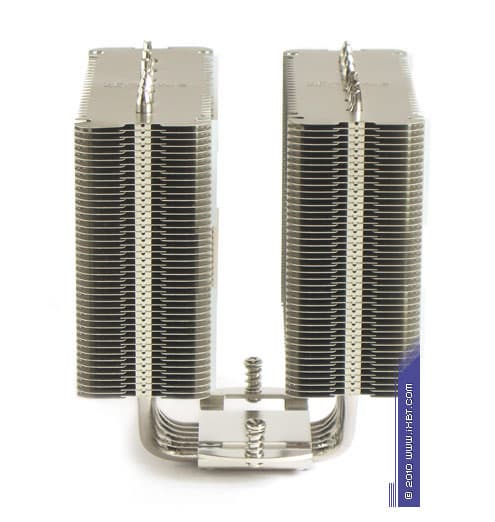

Конструктивные особенности (радиатор). «Рабочее тело» кулера образовано комбинацией составного медно-алюминиевого теплосъемника 60х45х12 мм, шести медных тепловых трубок диаметра 6 мм и двухсекционного алюминиевого оребрения (42 пластины в каждой секции, общая площадь поверхности теплообмена порядка 12000 см2).

Существенными плюсами конструктива NH-D14 являются:

  • размашистая постановка секций оребрения (для штатной конфигурации с двумя вентиляторами это позволяет задействовать в теплообмене практически всю доступную поверхность радиатора)
  • широкий шаг размещения пластин (порядка 3 мм), который гарантирует эффективный продув секций даже на самых минимальных оборотах вентиляторов
  • традиционно высокое качество сопряжения рабочих элементов (аккуратная пайка в парах «теплосъемник-трубки» и «трубки-оребрение»)
  • размеренная постановка трубок в оребрении (без скученности и с минимальным взаимным подогревом)
  • специализированный пилообразный профиль кромки пластин (облегчает аэродинамическое взаимодействие вентилятора и радиатора)
  • добротная финишная обработка всех элементов (никелировка) с сопутствующими конструкционными примочками (вырезы-упоры в пластинах)


Каких-либо действительно спорных моментов радиатор NH-D14 не обнаруживает. Экспертно-техническая оценка радиатора: отлично.

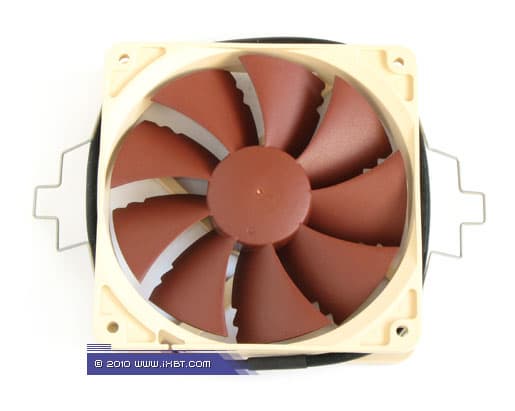

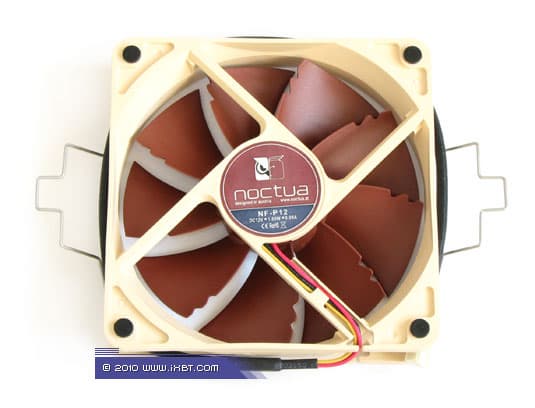

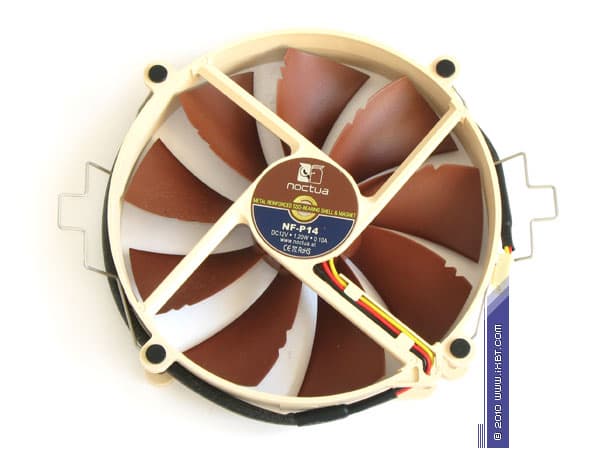

Конструктивные особенности (вентилятор). Кулер оснащен фирменными вентиляторами NF-P12 и NF-P14 (номинальная скорость вращения крыльчатки 1300 об/мин и 1200 об/мин соответственно).


В качестве сильных сторон комплектных вентиляторов следует отметить:

  • специализированную аэродинамику (уплотненное «рабочее поле» с очень хорошим напором, улучшайзеры Vortex Control Notches — «зубцы» на задней кромке лопасти)
  • превосходную механику (SSO-Bearing, продвинутый гидродинамический подшипник с магнитным стабилизатором вала)
  • добротную электронику (SC-Drive, управляющая схема с «мягкой» коммутацией обмоток)

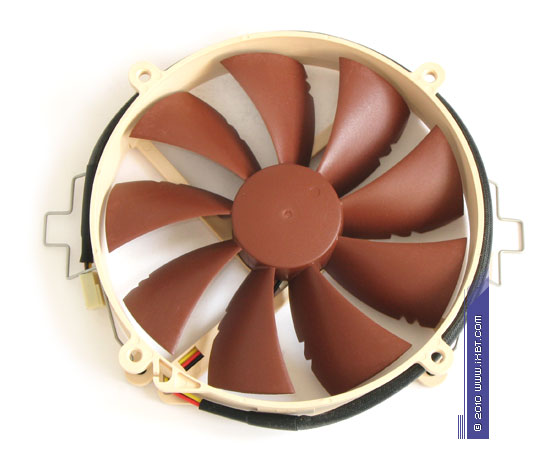

  • кольцеобразную раму, индивидуально для вентилятора NF-P14 (такой конструктив позволяет добиться более сбалансированного сочетания производительности и шумовых характеристик при увеличенном типоразмере 140х140х25 мм)


Слабых сторон в конфигурации NF-P12 и NF-P14 не обнаруживается даже при самом строгом рассмотрении предмета.
Экспертно-техническая оценка вентилятора: отлично.

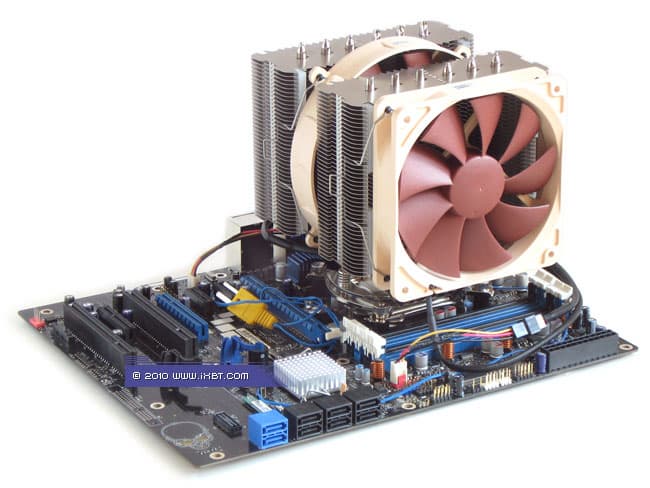

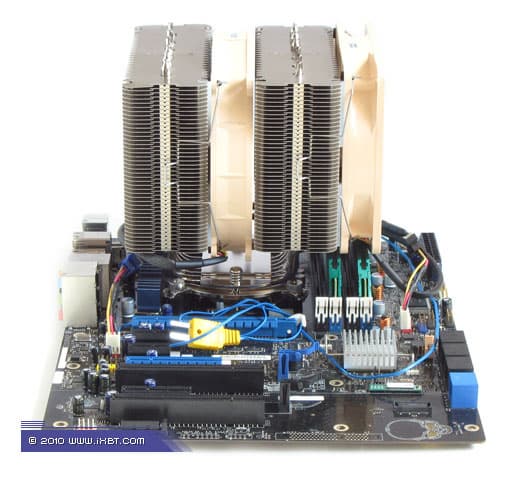

Эксплуатационная эргономика. Инсталляционный комплекс продукта вряд ли можно назвать тривиальным — хотя отдельные детали крепежа уже предварительно смонтированы на радиаторе, установочные процедуры по-прежнему предусматривают достаточно трудоемкий процесс сборки и фиксации специализированных крепежных планок, причем это практически в равной степени относится как к платформам Intel, так и к системам AMD. Скучать пользователю явно не придется!

Однако фирменный крепеж SecuFirm2 имеет два вполне очевидных достоинства, которые компенсируют все трудозатраты — это очень плотный прижим теплосъемника к процессору (с улучшенным термоконтактом) и «железобетонная» посадка радиатора в сокет (гарантия надежности которой просто жизненно необходима при весе кулера более 1 кг!).

Хорошим дополнением к эксплуатационным характеристикам NH-D14 также выступают:

  • высокоэффективный предустановленный термоинтерфейс
  • высокоэффективная термопаста NT-H1

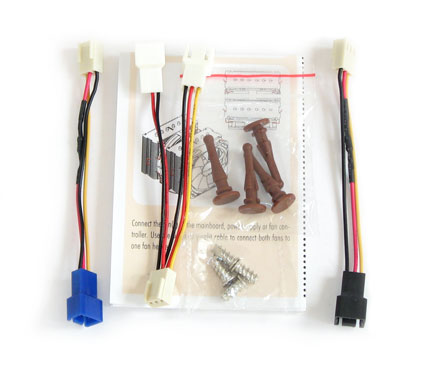

  • переходники электропитания U.L.N.A
  • предустановленные смягчающие прокладки для вентиляторов
  • удлиненная проводка вентиляторов (40 см), облегчающая их подключение к доступным трехпиновым коннекторам материнской платы
  • комплектные силиконовые штифты и саморезы (которые фактически превращают один из штатных вентиляторов в самостоятельный продукт и позволяют установить его в корпусе, если пользователь находит одновентиляторную конфигурацию NH-D14 достаточной для своих задач)


Экспертно-техническая оценка эксплуатационных параметров: отлично.

Результаты тестовых испытаний (штатные сборки)

Для понимания сути вопроса настоятельно рекомендуем перед просмотром выкладки результатов обратиться к положениям нашей методики тестирования систем охлаждения.

Замечание. При проведении тестовых испытаний был выбран режим высокой тепловой нагрузки (оценочная величина тепловой мощности 185 Вт).

Диаграмма 1. Температурные показатели (температура процессорной «крышки», максимальное обесшумливание)



Диаграмма 2. Термическое сопротивление (максимальное обесшумливание)

Для такой конкурентной расстановки, пожалуй, и комментировать ничего не нужно — все ясно без лишних слов! Единственное замечание по обесшумленному функциональному режиму — несмотря на абсолютное лидерство Noctua NH-D14 в результативности, тепловой режим нашего тестового процессора весьма далек от идеала (фактически, он балансирует на грани срабатывания термозащиты). И если дополнительно учесть тот факт, что в типовых пользовательских системах внутрикорпусная температура, как правило, выше 25°C, итог получается не слишком воодушевляющим: при реальных тепловых нагрузках порядка 180-190 Вт ни один из существующих кулеров не может поддерживать приемлемый тепловой режим процессора в режиме максимального обесшумливания. Другими словами, пользователю нужно либо повышать скорость вентиляторов до следующей референсной отметки, либо искать какие-то другие, более эффективные решения. Будьте внимательны!

Ну, а что покажут результаты при референсном уровне шума 23 дБА? Смотрим!

Диаграмма 3. Температурные показатели (температура процессорной «крышки», условно бесшумный домен)



Диаграмма 4. Термическое сопротивление (условно бесшумный домен)

Как видим, соперничество между двумя сильнейшими атлетами Noctua NH-D14 и Thermalright IFX-14 по-прежнему является «гвоздем программы» — оба кулера показывают великолепный результат, правда теперь небольшое преимущество получает уже представитель «команды» Thermalright. Тепловой режим процессора также продолжает приковывать внимание — определенные улучшения есть, но касаются они лишь двухвентиляторных конфигураций наших конкурсантов, а вот штатные сборки с одним вентилятором все еще не гарантируют должной эффективности.

Далее смотрим расстановку сил в малошумном домене, где в качестве избранных соперников, помимо хай-эндовых продуктов, добавлено «трио» кулеров среднего класса — Cooler Master Hyper 212 Plus, Ice Hammer IH-4350B и Thermaltake Contac 29.

Диаграмма 5. Температурные показатели (температура процессорной «крышки», малошумный домен)



Диаграмма 6. Термическое сопротивление (малошумный домен)

Вновь наблюдаем паритет между Noctua NH-D14 и Thermalright IFX-14, вкупе с лидирующими позициями этих кулеров в премиум-классе. Также обращает на себя внимание значительный отрыв от среднебюджетных продуктов, который достигает 16-17°C (или 0,1°C/Вт в натуральном выражении). Увы, как ни крути, природа берет свое: серьезные продукты демонстрируют серьезные достижения, ну а компромиссные продукты, как и следовало ожидать, реально способны только лишь на компромиссный результат.

Теперь обратимся к показателям, зарегистрированным в эргономичном домене (шумовой репер 31-32 дБА).

Диаграмма 7. Температурные показатели (температура процессорной «крышки», эргономичный домен)



Диаграмма 8. Термическое сопротивление (эргономичный домен)

Эргономичный рабочий режим традиционно скуп на сюрпризы: если не акцентироваться на 1°C разницы в показателях Noctua NH-D14 и Thermalright IFX-14, их тождество между собой и торжество над другими участниками тестовых испытаний — это уже вполне привычное, и даже немного скучное выступление. Ну, что тут еще скажешь — продукты высшего класса! Которые с честью держат марку и демонстрируют функциональность, достойную внимания со стороны самых требовательных пользователей!

В завершение этого раздела приводим сравнительные диаграммы температурных показателей и термического сопротивления для штатных/эталонных конфигураций участников сегодняшнего тестирования (максимальные обороты набортных вентиляторов), а также рейтинг, составленный по величинам соотношения эффективность-шум (малошумный и эргономичный домен).

Диаграмма 9. Температурные показатели (температура процессорной «крышки», штатные/эталонные режимы)



Диаграмма 10. Термическое сопротивление (штатные/эталонные режимы)



Диаграмма 11. Рейтинг «Соотношение эффективность/шум»

Результаты тестовых испытаний (дополнительный вариант конфигурирования NH-D14)

В процессе проведения тестовых испытаний у нас возник вопрос касательно практических аспектов применения Noctua NH-D14, ответ на который мы постараемся дать в этой части сегодняшнего обозрения.

Итак, вопрос: если в качестве приоритета выдвигать шумовую эргономику, то какова практическая целесообразность использования одновентиляторной сборки NH-D14 совместно с корпусным вентилятором ПК?

Чтобы дать ответ на этот вопрос, нами была смоделирована гипотетическая ситуация, когда пользователь находит достаточным использовать в составе кулера только один «центральный» вентилятор NH-P14, а второй штатный вентилятор — NH-P12, переустанавливается на задней стенке корпуса в соответствующих посадочным местах. Соответственно, NH-D14 был собран только с одним вентилятором NH-P14, размещенным между секциями оребрения (скоростные параметры 500, 700, 900 и 1200 об/мин), а вентилятор NH-P12 монтировался на задней панели тестовой рамы MB-tray (скоростные параметры 300, 500, 700 и 1000 об/мин).

Диаграмма 12. Температурные показатели (температура процессорной «крышки»)

Как видим, здесь обнаруживаются сразу два интересных момента. Первый момент ( своего рода побочный результат): если рассматривать «чистовые» одновентиляторные конфигурации NH-D14, то наиболее предпочтительной в этом ракурсе выглядит сборка с «центральным» вентилятором NH-P14. Что, надо отметить, вполне ожидаемо, ведь центральный вентилятор позволяет более эффективно использовать обе секции оребрения, которые неплохо продуваются благодаря разреженной постановке пластин. Второй момент: пусть даже конструктив NH-D14 и оптимизирован в термическом плане, он по-прежнему весьма благосклонно относится к внешним вентиляторам. Особенно наглядно это проявляется в скоростных раскладках 700+500 и 900+700 об/мин, которые дают заметную термическую «скидку» относительно чистовой сборки с одним центральным вентилятором. Позитивный эффект наличествует даже у высокоскоростного варианта 1200+1000 об/мин — судя по всему, внешний вентилятор помогает сформировать более «плотный», сфокусированный поток в «тыльной» секции оребрения, повышая эффективность всего радиатора в целом.

Ответ: комбинированное использование одновентиляторной сборки NH-D14 и корпусных вентиляторов может дать заметный позитивный эффект в малошумных конфигурациях пользовательских систем, практическая целесообразность таких построений весьма высока!

Выводы

В нашей тестовой практике, когда мы рассматриваем кулеры премум-класса, за чередой заслуженных эпитетов и похвал в их адрес обычно следует финальный штрих с пожеланиями производителям, в междустрочии которого присутствует хорошо всем известный афоризм — «Нет предела совершенству!». Казалось бы, действительно, так оно и есть, всегда найдется какой-нибудь нюансик, который хочется видеть немного по иному, не так, как он видится вендору — здесь чуть-чуть прибавить (или убавить), там слегка сгладить (заострить) и т. д. и т. п. Однако после знакомства с Noctua NH-D14 у нас в буквальном смысле опускаются руки, ведь какие-либо итоговые штрихи здесь попросту неуместны. Перед нами самый что ни на есть предел совершенства! В натуральную, так сказать, величину. Все при нем — и эстетика, и эргономика, и технологичность, и результативность, и еще много другого полезного, нужного и приятного! Ни отнять, ни прибавить! На сегодня это абсолютный must-have, причем не только для энтузиастов обесшумленного охлаждения ПК (которые традиционно проявляют повышенный интерес к продукции Noctua), но и для суровых адептов оверклокинга — каждый сможет найти в Noctua NH-D14 именно то, что ему нужно. И за вполне разумную, по хай-эндовым меркам, цену.

Итак, по итогам нашего исследования, за оригинальные технически наработки и неординарную комплектацию, кулер Noctua NH-D14 получает награду сразу в двух номинациях — «Оригинальный Дизайн» и «Отличная Поставка».

Хочется надеяться, что «дурной» (именно в кавычках) пример Noctua в конечном итоге окажется заразительным, и модельные линейки других производителей со временем пополнят премиум-кулеры с такой же гармонией формы и содержания, как у сегодняшнего тестового объекта. Ну, а мы и дальше будем следить за развитием событий на фронте топовых систем охлаждения.
