Беспроводные адаптеры N-Draft TRENDnet TEW-621PC и TEW-623PI


В настоящем обзоре мы рассмотрим беспроводные адаптеры компании TRENDnet TEW-621PC и TEW-623PI, созданные с использованием предварительной версии стандарта IEEE 802.11n (названо данное творение N-Draft). Принятие этого стандарта не в первый раз откладывается, и он до сих пор не принят, так что никто не гарантирует совместимость N-Draft оборудования с оборудованием N-Draft других вендоров ( прим. правильнее поднимать вопрос совместимости на уровне чипсетов). Тем не менее, многие производители начали выпускать беспроводное N-оборудование, видимо, полагая, что в стандарт более не будет внесено кардинальных изменений. "Будет" или "не будет" — покажет время, пока посмотрим, что предлагают производители сейчас.

Забегая немного вперед, скажем, что в рассматриваемом оборудовании использование беспроводной связи "недостандарта" N-Draft возможно только в режиме Infastructure (то есть при работе с точкой доступа), в режиме AdHoc скорости N-Draft не поддерживаются. Использование возможностей текущих наработок N-Draft мы рассмотрим в следующем обзоре, который будет посвящен беспроводному маршрутизатору TRENDnet TEW-631BRP — его тестирование будет производиться с использованием беспроводных адаптеров, рассматриваемых здесь.

Беспроводной PCI-адаптер TRENDnet TEW-623PI

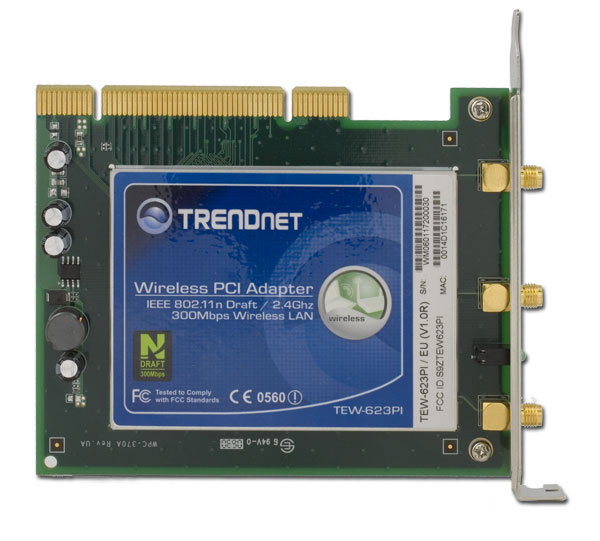

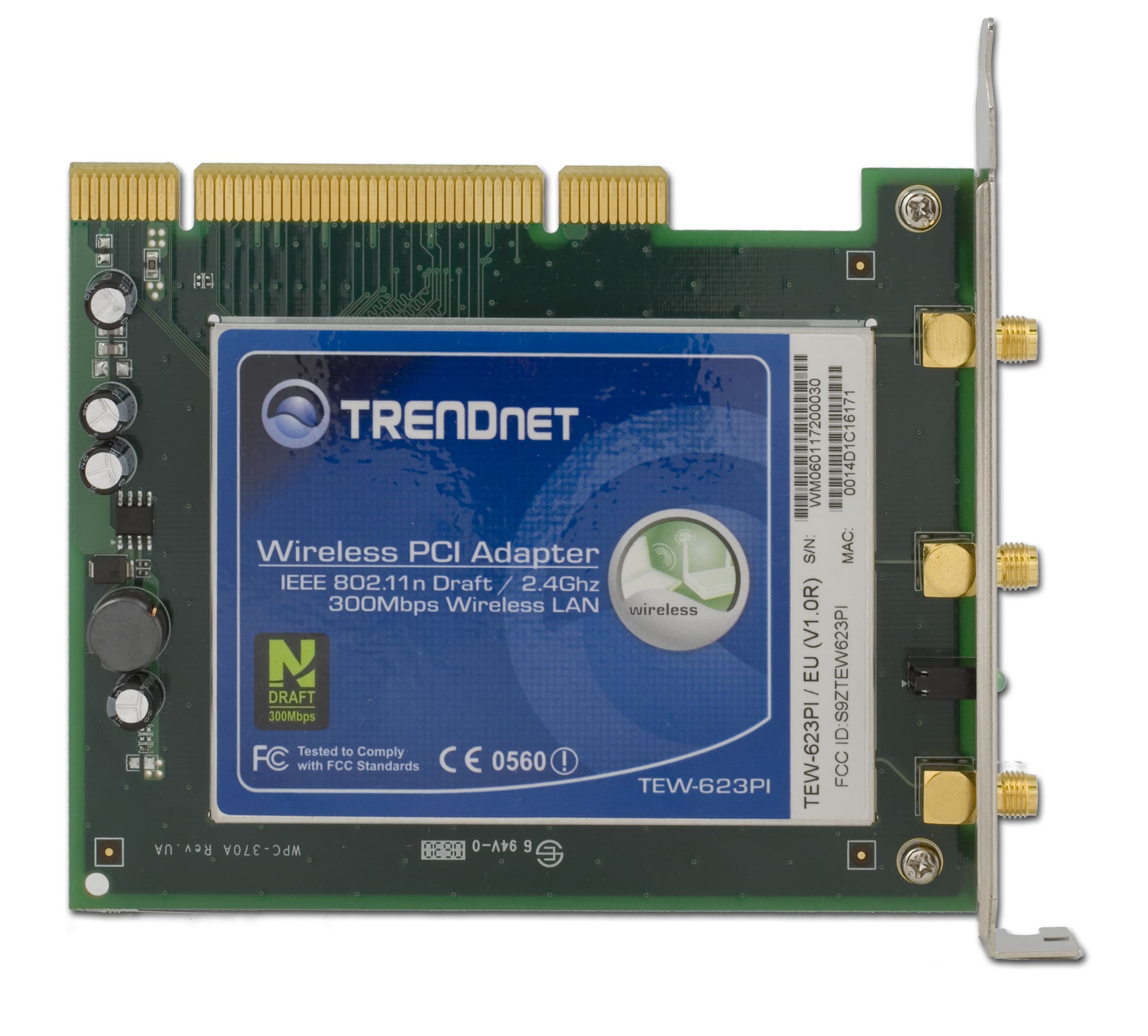

Из того, что сразу привлекает внимание — перевернутая наклейка на экране, расположенном на плате PCI. Сам экран решили не снимать, так как велика вероятность его поломки.

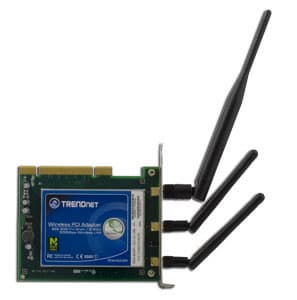

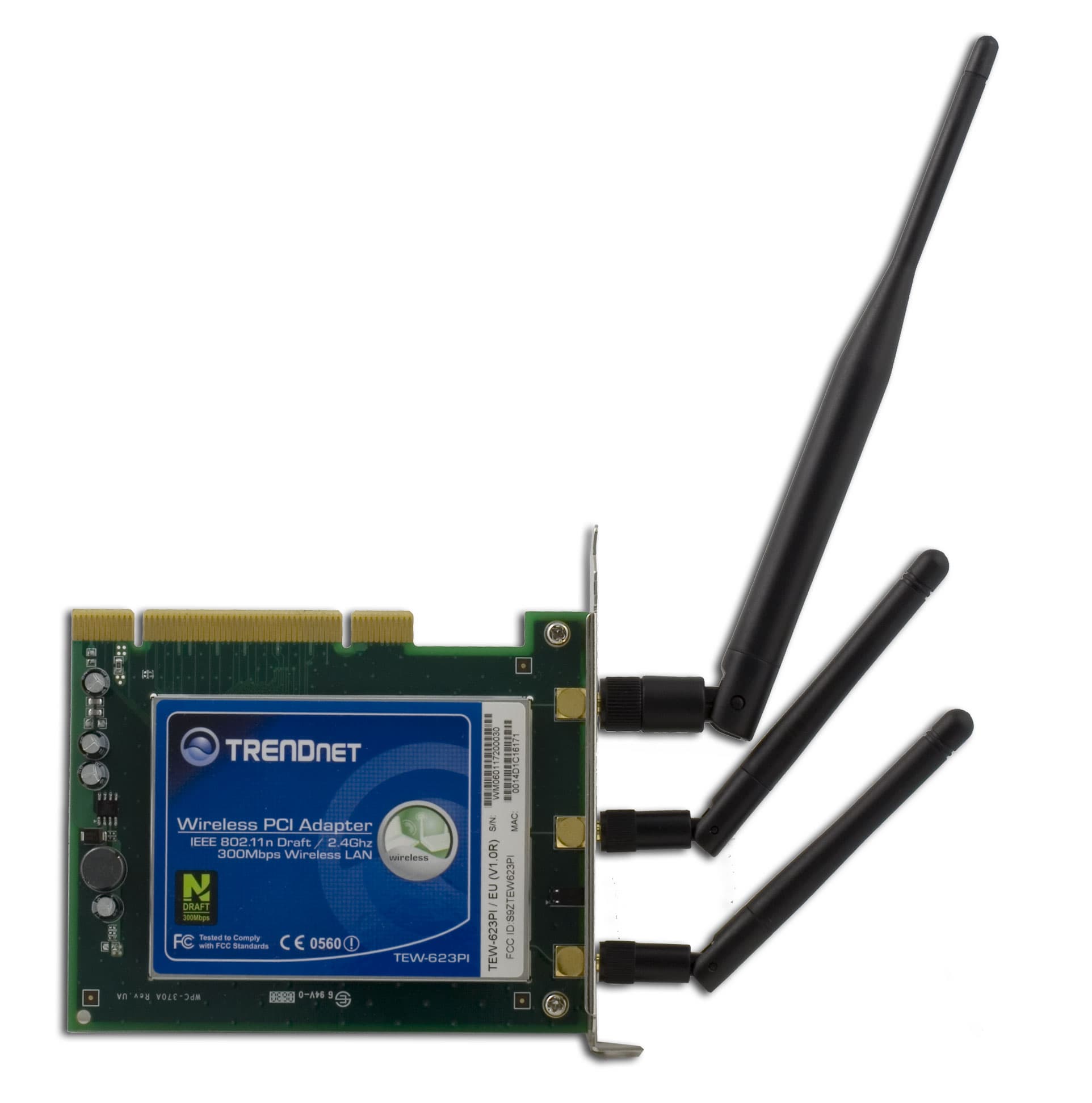

Беспроводной адаптер оснащен тремя разъемами для подключения антенн (две антенны 2 dBi, одна антенна 5 dBi). При подключении антенн оказалось, что только большая антенна (5 dBi) имеет резьбу, а остальные две насаживаются на разъемы, что менее надежно, учитывая что со стороны карты резьба есть.

Судя по устанавливаемому драйверу, устройство выполнено на базе чипсета Atheros AR5416 (предназначен для использования на PCI-шине), который поддерживает предварительную версию стандарта IEEE 802.11n.

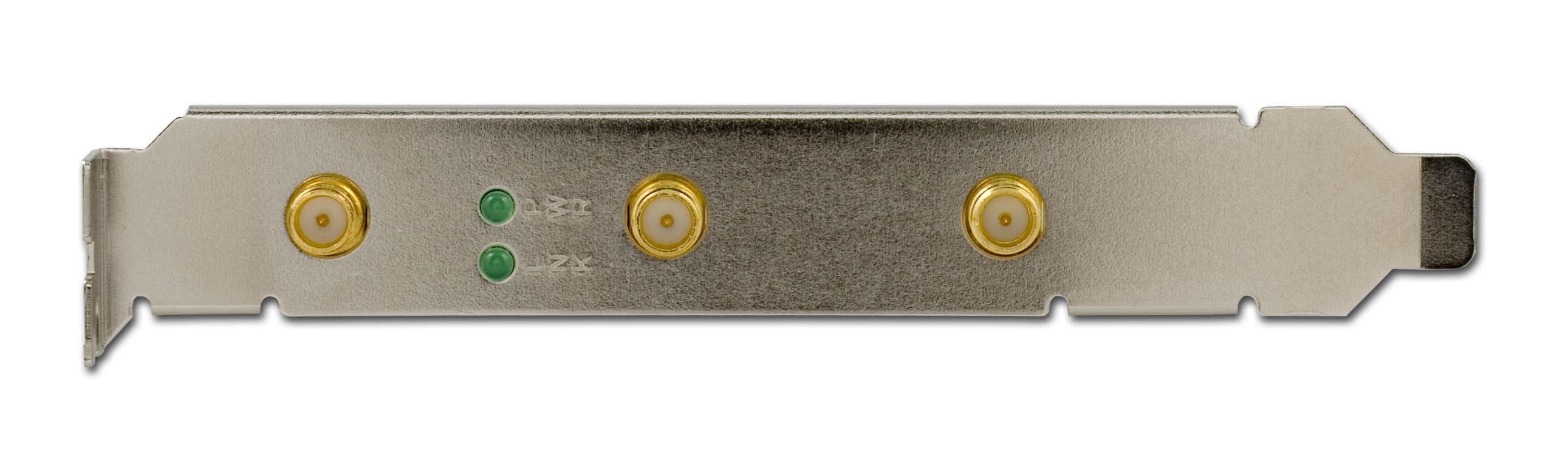

На PCI-адаптере расположено два индикатора: LNK — индикатор линка, и PWR — индикатор питания.

Комплект поставки:

  • Сам беспроводной PCI-адаптер
  • 1 антенна беспроводной связи 5 dBi с разъемом r-SMA
  • 2 антенны беспроводной связи 2 dBi, подключаемые к разъему r-SMA, но не имеющие при этом резьбы — антенна надевается на разъем
  • CD-диск с программным обеспечением и документацией (27 страниц на английском языке)
  • Краткое руководство по установке и настройке на шести языках, включая русский

Спецификация:

  • Интерфейс: PCI 2.2
  • Поддерживаемые скорости:
    IEEE 802.11b: 1, 2, 5,5, 11 Мбит/с
    IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
    Предварительная версия стандарта IEEE 802.11n (N-Draft): до 300 Мбит/с
  • Выходная мощность:
    IEEE 802.11b: 18 dBm
    IEEE 802.11g: 15 dBm
    Предварительная версия стандарта IEEE 802.11n (N-Draft): 14 dBm
  • Чувствительность приемника:
    IEEE 802.11b: -84 dBm при 11 Мбит/с
    IEEE 802.11g: -72 dBm при 54 Мбит/с
    Предварительная версия стандарта IEEE 802.11n (N-Draft): -70 dBm
  • Безопасность:
    WEP: 64/128/152 бит
    WPA/WPA2(предварительная версия стандарта IEEE 802.11i): EAP-TLS, EAP-TTLS, EAP-PEAP (MSCHAPv2, GTC), EAP-LEAP — шифрование AES или TKIP
    WPA/WPA2-PSK(предварительная версия стандарта IEEE 802.11i): шифрование AES или TKIP
  • Потребляемый ток: до 690 мА
  • Вес: 140 г
  • Поддерживаемые ОС: Win2k, WinXP
  • Версия драйвера, используемого при тестировании: 6.0.1.75 (от 28.08.2006)

Конфигурация беспроводного адаптера может осуществляться с использованием встроенной утилиты Windows XP WZC (Windows Zero Config) или с использованием утилиты настройки, поставляемой на диске с беспроводным адаптером. Отметим, что в сети Интернет можно найти более новую версию утилиты и драйвера, нежели та, что идет на CD-диске в комплекте с беспроводным адаптером.

Список скриншотов утилиты конфигурации беспроводного PCI-адаптера приведен здесь.

Беспроводной Cardbus-адаптер TRENDnet TEW-621PC

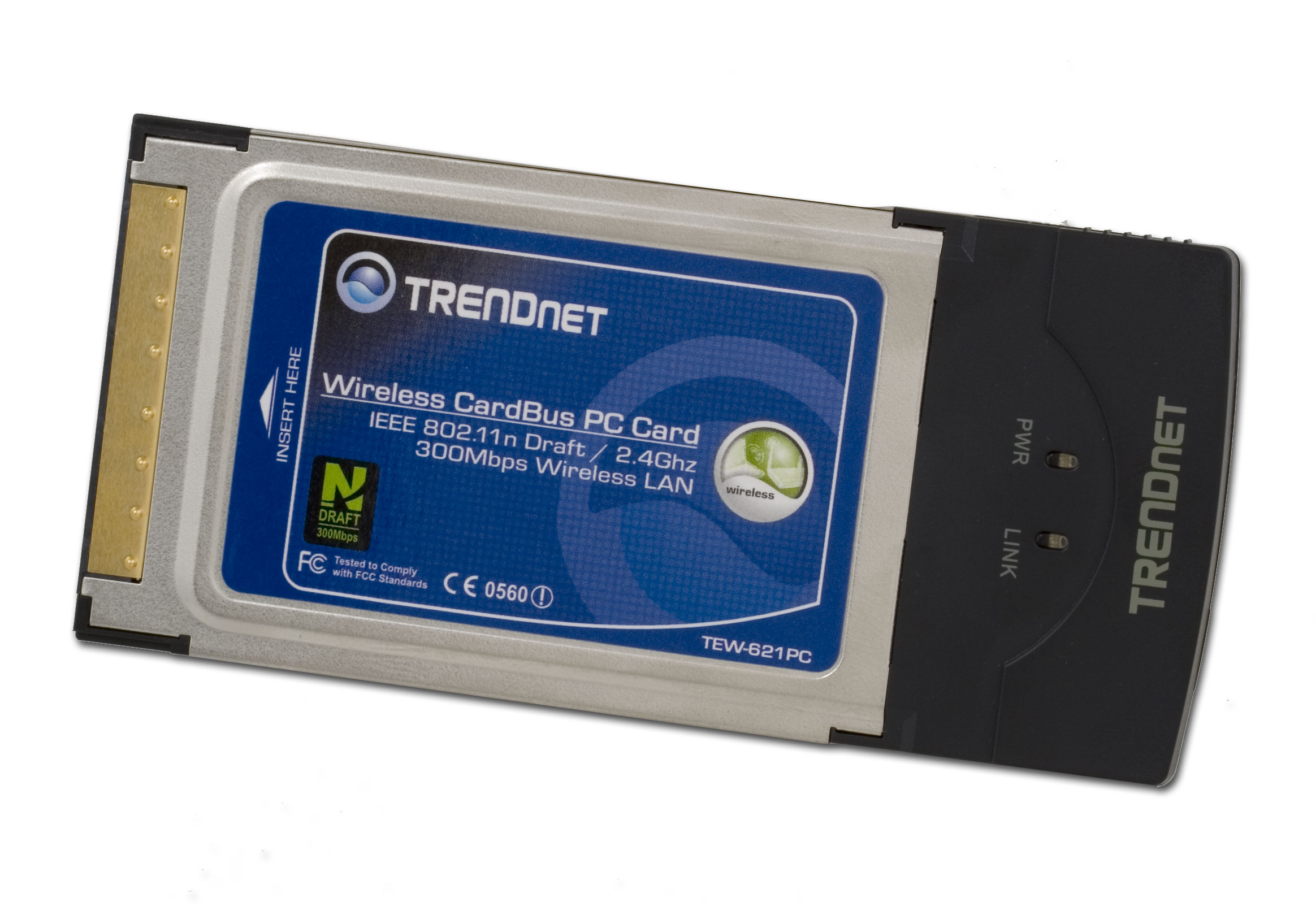

Cardbus-адаптер имеет встроенные антенны, возможность подключения внешних антенн не предусмотрена.

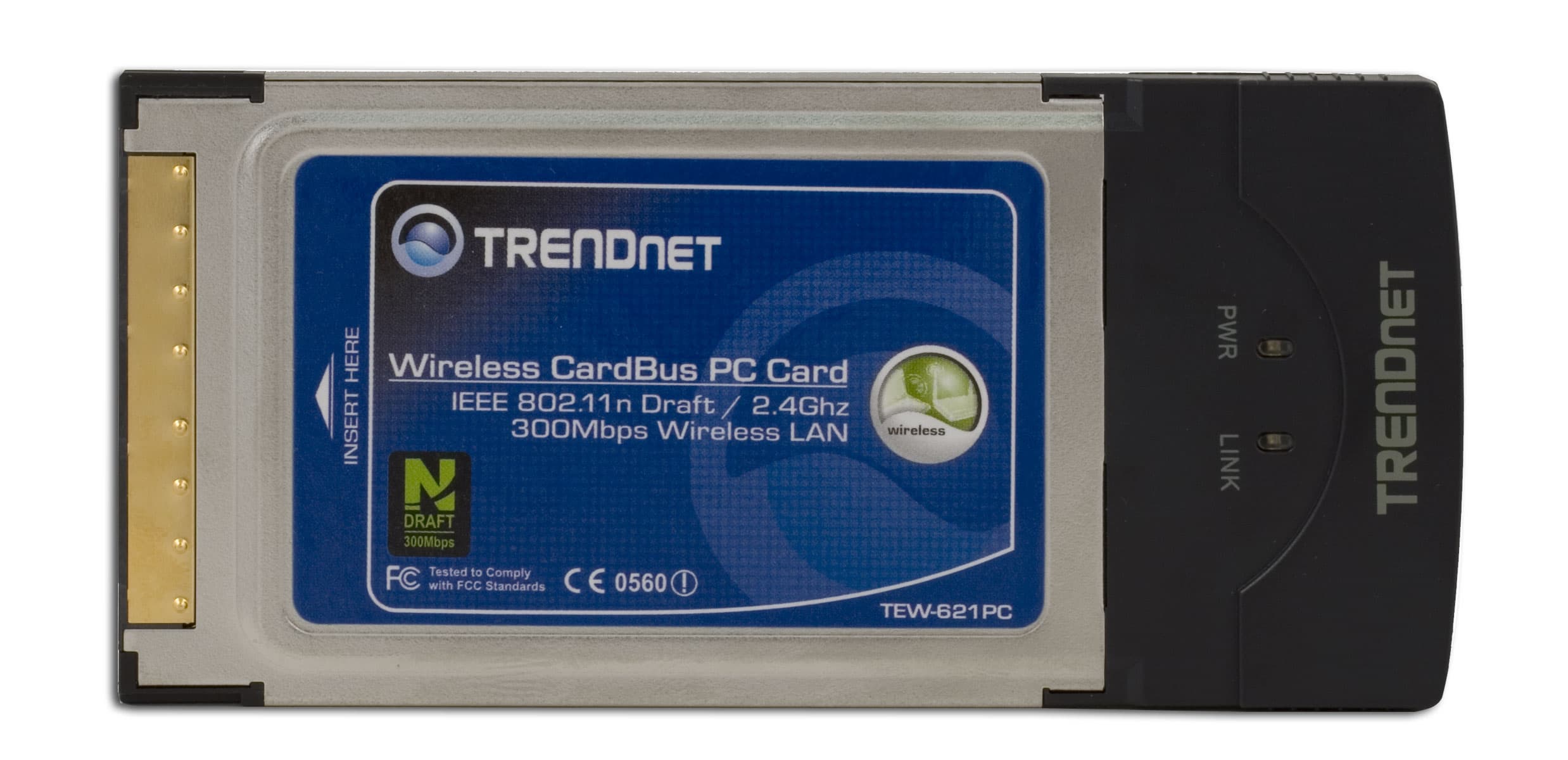

На беспроводном Cardbus-адаптере расположено два индикатора: PWR — индикатор питания, Link — индикатор связи.

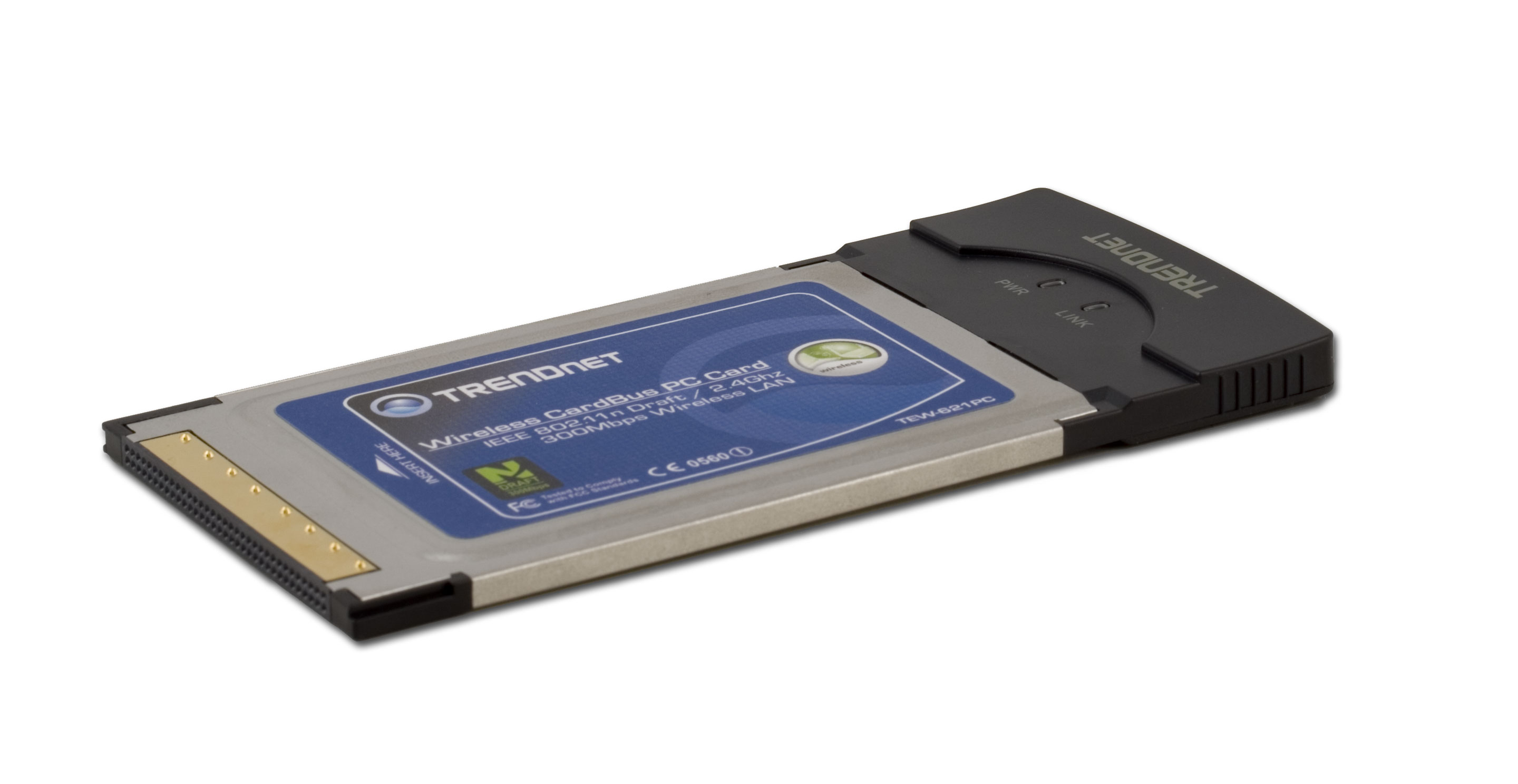

Внешняя часть беспроводного Cardbus-адаптера имеет расширение, что следует учитывать, если несколько Cardbus-устройств устанавливаются в слоты, расположенные друг под другом.

Комплект поставки:

  • Сам беспроводной Cardbus-адаптер
  • CD-диск с программным обеспечением и документацией (27 страниц на английском языке)
  • Краткое руководство по установке и настройке на шести языках включая русский



Спецификация:

  • Интерфейс: Cardbus
  • Поддерживаемые скорости:
    IEEE 802.11b: 1, 2, 5,5, 11 Мбит/с
    IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
    Предварительная версия стандарта IEEE 802.11n (N-Draft): до 300 Мбит/с
  • Выходная мощность:
    IEEE 802.11b: 18 dBm
    IEEE 802.11g: 15 dBm
    Предварительная версия стандарта IEEE 802.11n (N-Draft): 14 dBm
  • Чувствительность приемника:
    Выходная мощность:
    IEEE 802.11b: -84 dBm при 11 Мбит/с
    IEEE 802.11g: -72 dBm при 54 Мбит/с
    Предварительная версия стандарта IEEE 802.11n (N-Draft): -70 dBm
  • Безопасность:
    WEP: 64/128/152 бит
    WPA/WPA2(предварительная версия стандарта IEEE 802.11i): EAP-TLS, EAP-TTLS, EAP-PEAP (MSCHAPv2, GTC), EAP-LEAP
    WPA/WPA2-PSK(предварительная версия стандарта IEEE 802.11i)
    802.1x: EAP-TLS, EAP-TTLS, EAP-PEAP (MSCHAPv2, GTC), EAP-LEAP
  • Потребляемый ток: до 690 мА
  • Вес: 40 г
  • Поддерживаемые ОС: Win2k, WinXP
  • Версия драйвера, используемого при тестировании: 6.0.1.75 (от 28.08.2006)

Интерфейс утилиты настройки Cardbus-адаптера полностью аналогичен интерфейсу утилиты настройки PCI-адаптера, который мы рассмотрели здесь.

Тестирование производительности

Тестирование беспроводного сегмента — рассматриваемые беспроводные адаптеры соединялись в режиме AdHoc (то есть без использования точки доступа). Трафик гонялся между беспроводными адаптерами, расстояние между которыми не превышало пяти метров.

После скачивания новых драйверов с сайта компании TRENDnet (trendnet.com/ru/) беспроводные адаптеры стали подключаться в режиме AdHoc на скорости 11 Мбит/с. Манипулируя настройками в утилите настройки и в драйверах нам удавалось несколько раз добиться скорости работы 54 Мбит/с, но соединение на такой скорости работало очень нестабильно. Консультации с представителями компании TRENDnet привели к выводам, что новые драйверы, которые были выложены на сайте компании, имеют некоторые недочеты, а для полноценной работы беспроводных адаптеров на скорости 54 Мбит/с необходимо использовать драйверы и утилиту, находящиеся на диске, поставляемом с беспроводными адаптерами. Также если поставить драйверы с диска после того, как на компьютере были установлены драйверы, скачанные с сайта TRENDnet, то проблема связи только на 11 Мбит/с может остаться, поэтому необходимо сразу ставить программное обеспечение, находящееся на диске. Сотрудники российского представительства компании TRENDnet обещали убрать данные драйверы с сайта компании, но предупредили, что это может произойти только через некоторое время.

Для справки приведем рассмотренные версии программного обеспечения:

  • Стабильная версия драйвера (поставляется на диске с устройством): 6.0.0.204
  • Нестабильная версия драйвера — при данной версии драйвера в режиме AdHoc возможна нестабильная работа на скорости 54 Мбит/с либо работа только на скорости 11 Мбит/с (данная версия драйвера была скачана с сайта компании TRENDnet): 6.0.1.75

Использование режима N-Draft возможно только в режиме Infrastructure (то есть при работе через точку доступа N-Draft).

Результаты тестирования в режиме IEEE 802.11b приведены далее:

Максимальная скорость: 5,97 Мбит/с — нормальный показатель для режима IEEE 802.11b.

Тестирование в режиме IEEE 802.11g удалось провести только при использовании более старой версии драйвера (6.0.0.204), которая поставляется на диске с устройством. Результаты тестирования приведены далее:

Максимальная скорость: 16,73 Мбит/с — показатель достаточно низкий для IEEE 802.11g режима. Создалось впечатление, что причина таких показателей кроется в драйвере устройства — будем надеяться, что после очередного обновления драйверов, скорость вырастет (а не наоборот, как получилось после последнего обновления). В полнодуплексном режиме скорость трафика существенно снижается (до 11,4 Мбит/с) — чем вызвано такое снижение также не очень понятно — вполне возможно, что это недочет драйвера.

Доступность

TRENDnet TEW-621PC Н/Д(0)
TRENDnet TEW-623PI Н/Д(0)

На момент написания данного обзора цены на рассматриваемые беспроводные адаптеры в московской рознице колебались в пределах 110-130$, так что их приобретение может ощутимо ударить по карманам покупателей (если сравнивать с обычными картами 802.11g).

Выводы:

В данном обзоре мы рассмотрели лишь те возможности беспроводных адаптеров TRENDnet, которые можно увидеть при работе адаптеров в режиме AdHoc (без использования точки доступа). Использовать все возможности "по полной программе" можно только в режиме Infrastructure (при работе беспроводных адаптеров с точкой доступа) — этим мы займемся в следующем обзоре.

Из положительных моментов можно отметить удобный и простой интерфейс конфигурации беспроводных адаптеров.

Плюсы:

  • Простой и удобный интерфейс конфигурации беспроводных адаптеров

Минусы:

  • Ошибки в свежих драйверах (до очередного обновления драйверов устройств рекомендуется использовать драйверы с диска)
  • Достаточно низкая скорость при работе в режиме AdHoc IEEE 802.11g
  • Достаточно высокая стоимость беспроводных адаптеров



Оборудование предоставлено российским представительством компании TRENDnet
