Компактный роутер Upvel UR-702N3G
с поддержкой 3G/4G-модемов


Мы уже встречались несколько раз со специализированными моделями беспроводных роутеров для реализации доступа к интернету через 3G/4G-модемы. Эти устройства полезны для организации доступа в интернет в мобильных условиях или для создания резервного канала. В отличие от провайдерских модемов и роутеров, они позволяют использовать любой совместимый USB-модем без привязки к конкретному оператору. Хотя сам модем, конечно, потребуется приобретать дополнительно.

Сегодня мы рассмотрим устройство Upvel UR-702N3G, которое поддерживает интерфейсы Ethernet, Wi-Fi и 3G/4G/LTE. Эту модель можно использовать и как обычный Ethernet-роутер, и для работы через сети сотовых операторов. Отметим, что компания предлагает также модификацию устройства со встроенным аккумулятором — UR-703N3G.

Комплект поставки

Упаковка роутера оформлена в фирменных цветах компании — белом и оранжевом. На ней есть фотография устройства, технические характеристики, телефоны техподдержки и другая полезная информация. Причем отечественному пользователю будет легко ей воспользоваться, поскольку все полностью русифицировано.

Упаковка роутера Upvel UR-702N3G

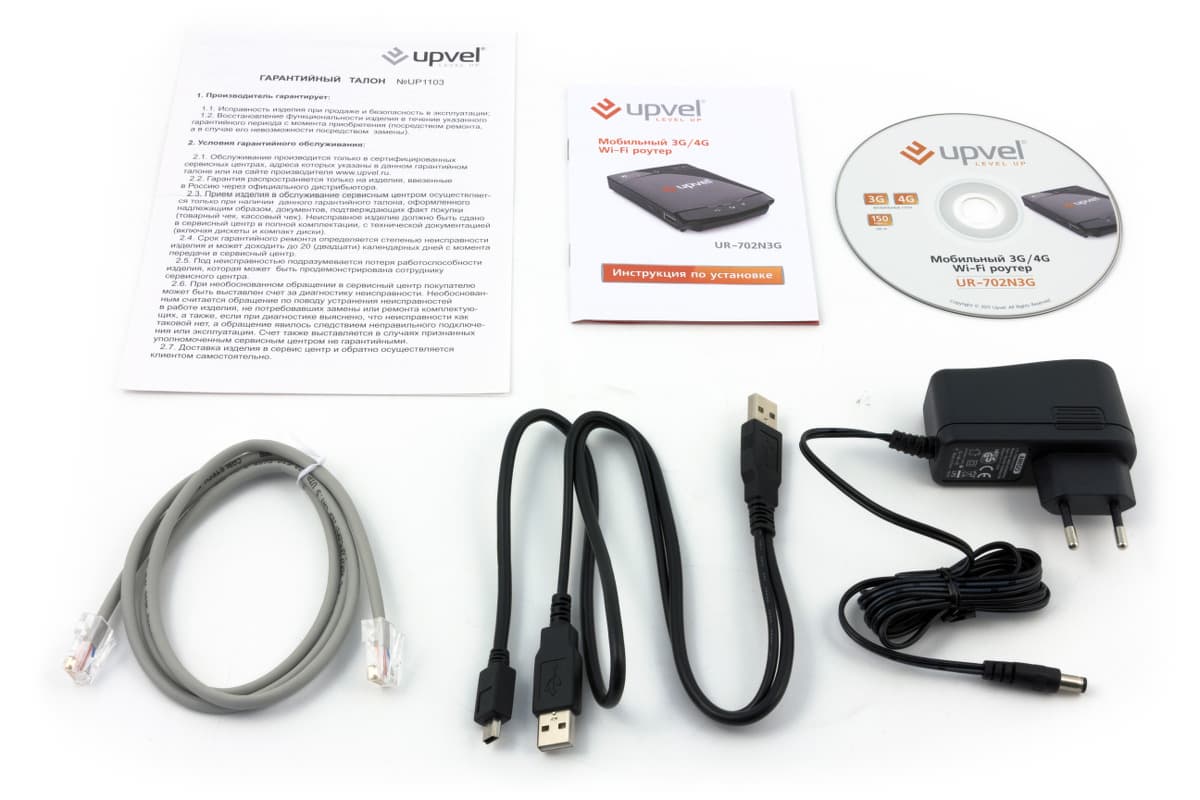

Комплект поставки не отличается оригинальностью: роутер, внешний блок питания 5 В 2 А со стандартным круглым штекером, короткий сетевой кабель, гарантийный талон, инструкция по установке на русском языке, компакт-диск с электронной версией руководства и программой установки. Также еще был кабель 2 USB на Mini-USB, но он не указан в официальном описании комплектации, хотя и есть на фотографии на сайте. Возможно, он окажется полезным для подключения некоторых моделей модемов.

Обратите внимание, что устройство предназначено для питания от сети и не имеет встроенного аккумулятора. Это нельзя отнести к однозначным минусам или плюсам, поскольку все будет зависеть от требований и сценариев использования конкретного пользователя. Сетевое питание позволяет реализовать более эффективную работу беспроводной сети, хотя и снижает мобильность. Если нужно устройство с батареей, то можно посмотреть на модель UR-703N3G.

На сайте компании можно найти каталог продукции, а в разделе техподдержки скачать руководство на русском языке и обновления прошивок. Срок гарантийного обслуживания модели составляет три года.

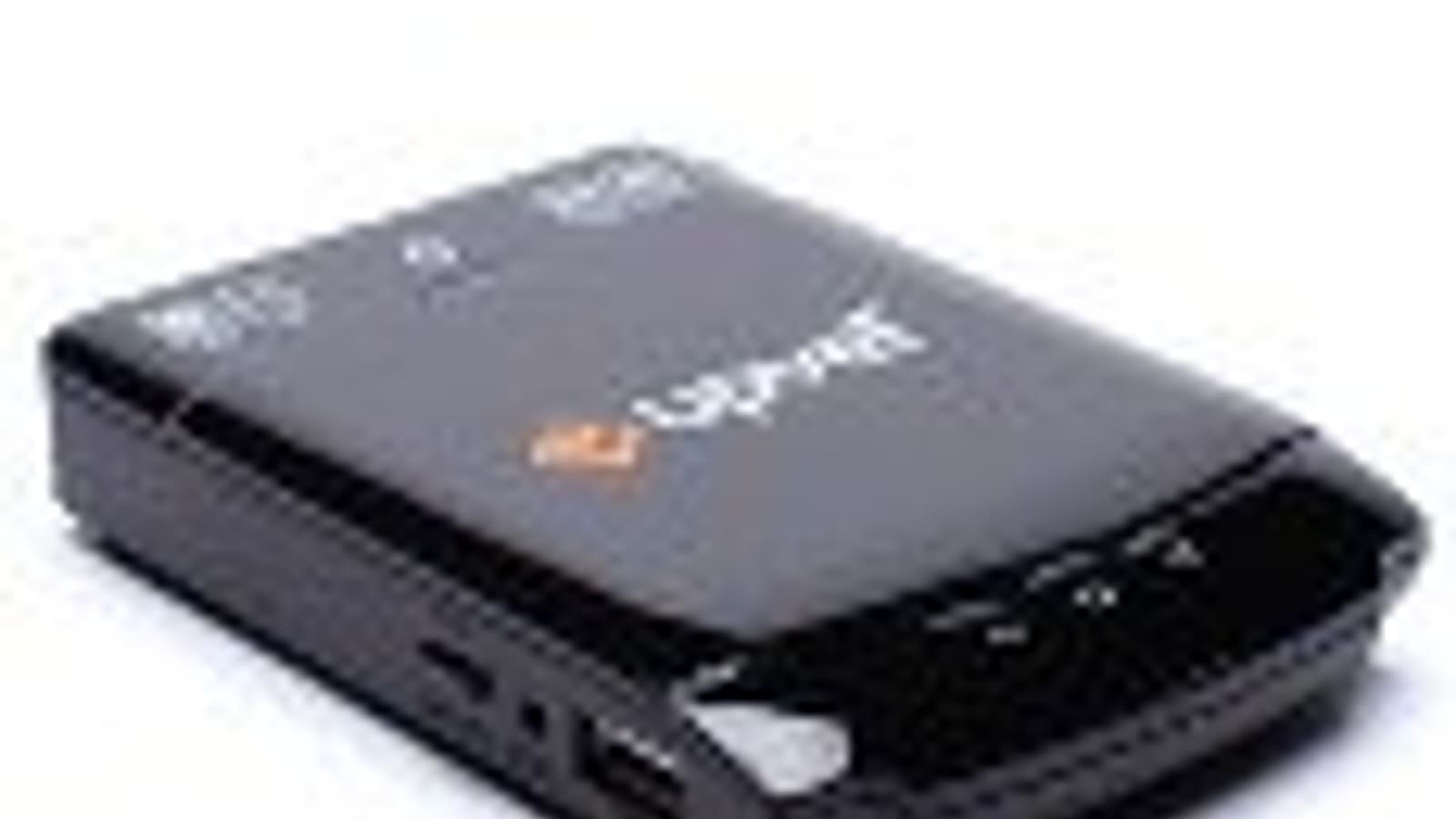

Внешний вид

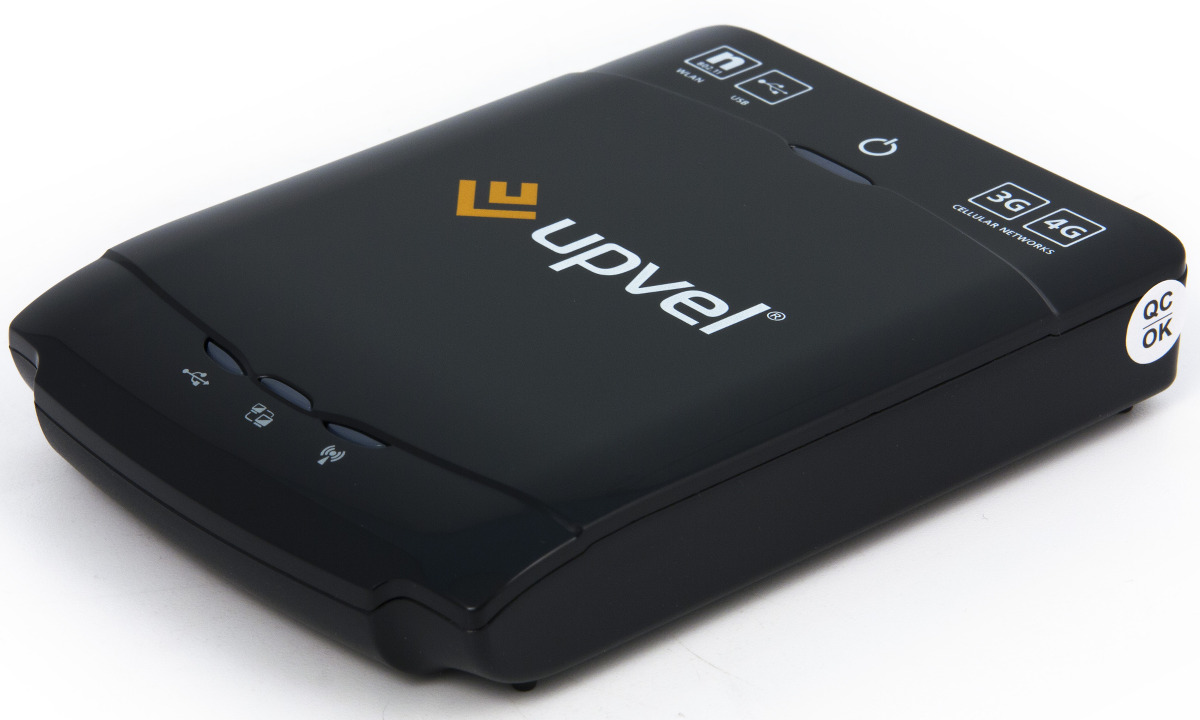

К большому сожалению, производители все никак не могут отказаться от глянца. В данном устройстве он был использован для верхней крышки. Учитывая, что модель явно рассчитана на мобильное использование, внешний вид имеет все шансы достаточно быстро измениться в худшую сторону.

Хорошо хоть, что был выбран черный пластик для корпуса, и вторая половина все-таки матовая. Не очень понятно отсутствие каких-либо элементов для установки и крепления модели. Нет даже резиновых ножек на дне, хотя они были бы не очень эффективны из-за малого веса устройства. Размеры Upvel UR-702N3G составляют 81×112×22 мм, и по этому параметру роутер не выделяется из рассматриваемого класса.

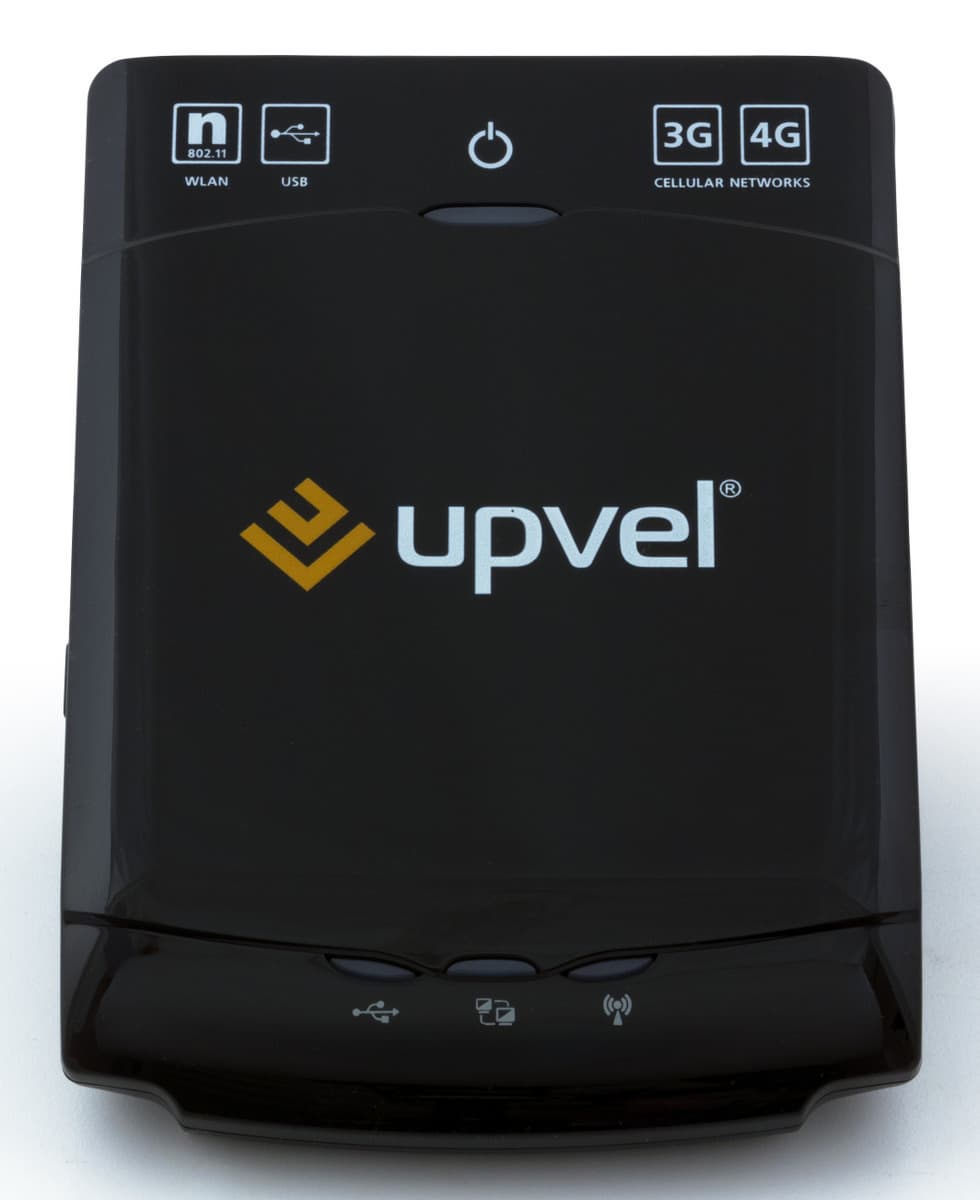

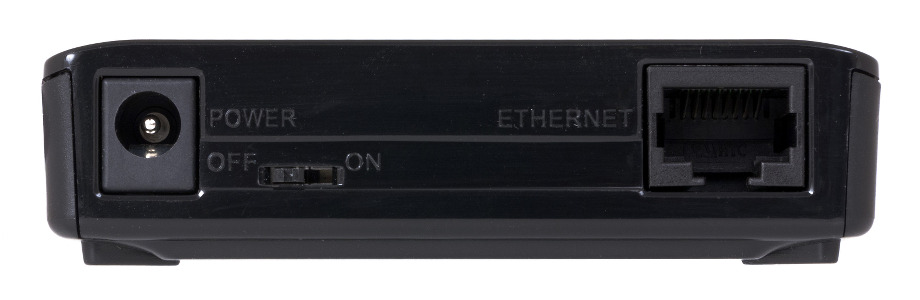

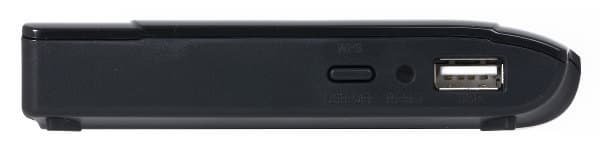

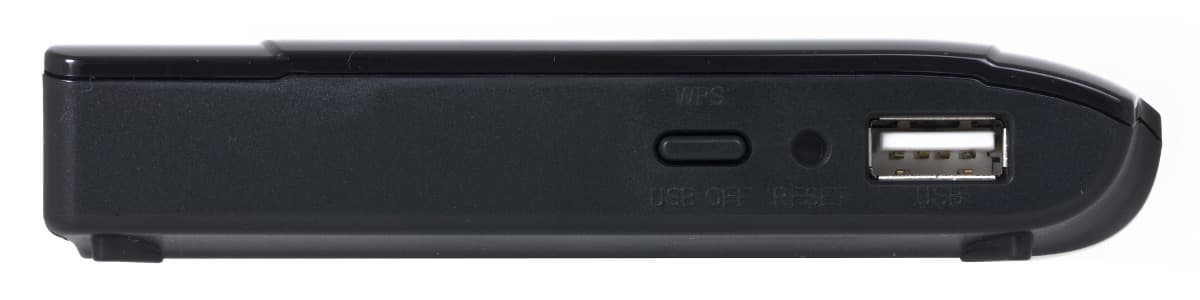

На верхней крышке можно заметить несколько светодиодных индикаторов: питание, подключение/активность USB, Ethernet и Wi-Fi. Сзади есть вход блока питания с выключателем и порт Ethernet. USB находится на левой боковой стенке. Такое расположение позволит использовать модемы любого размера без дополнительных удлинителей. Около него есть скрытая кнопка сброса и кнопка WPS для безопасной настройки беспроводных клиентов.

Можно сказать, что по внешнему виду и расположению разъемов и элементов управления устройство вполне стандартно.

Аппаратная конфигурация

Роутер основан на одночиповом решении Ralink RT3050F. Частота работы этого процессора составляет 320 МГц. В него интегрированы контроллер USB, сетевые порты (в данной модели используется только один), точка доступа 802.11n с режимом 1T1R до 150 Мбит/с на частоте 2,4 ГГц. Интересно, что потребление заявлено на уровне 2 Вт, так что относительно мощный блок питания, видимо, предназначен для USB-модемов. Объем флэш-памяти составляет 4 МБ, а оперативной — 32 МБ.

Отметим, что на печатной плате можно обнаружить консольный порт. Встроенная антенна не очень большая по своим физическим размерам, а возможности подключения внешней в данном устройстве нет. Судя по всему, аналогичную функциональность можно было бы реализовать и в меньшем корпусе.

Роутер тестировался с прошивкой версии V2.03u0.

Настройка и возможности

Может так получиться, что для режима работы через сотовый модем пользователю не придется совсем ничего настраивать. В частности, у нас устройство полностью автоматически определило модемы Huawei E156G и E303 с картой МТС, а также Huawei E392 с картой оператора Мегафон и предоставило доступ к интернету. Единственное замечание в этом случае касалось использования открытой сети Wi-Fi. Возможно, стоило по умолчанию использовать WPA/WPA2, тем более что для подключения клиентов есть кнопка WPS.

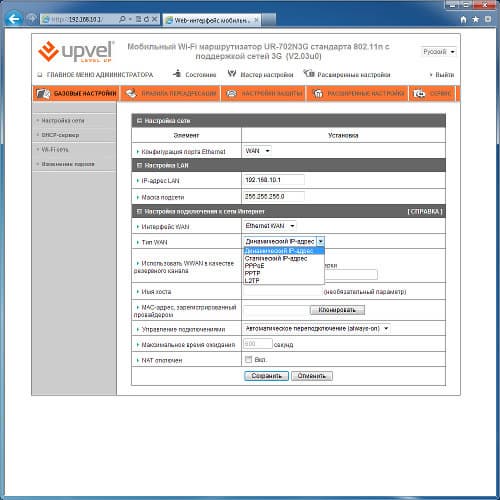

Настройка роутера Upvel UR-702N3G

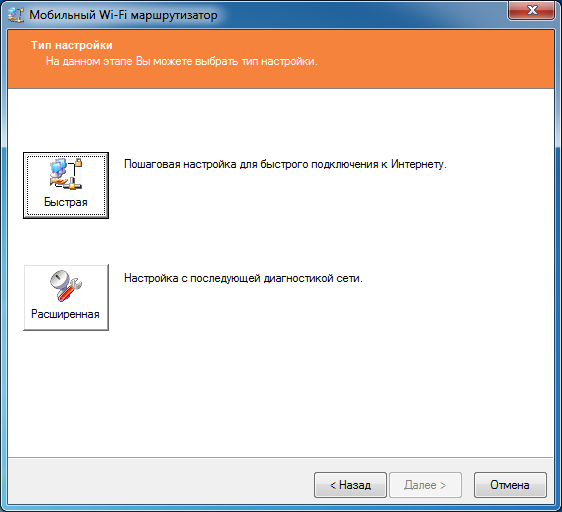

При необходимости пользователь может использовать комплектную утилиту (работает только в Windows, имеет русский и английский интерфейсы) или же традиционный web-интерфейс (локализованный) со встроенным помощником. Первая его страница показалась нам знакомой. Похоже, что производитель использовал ту же платформу, что и рассмотренное год назад аналогичное устройство.

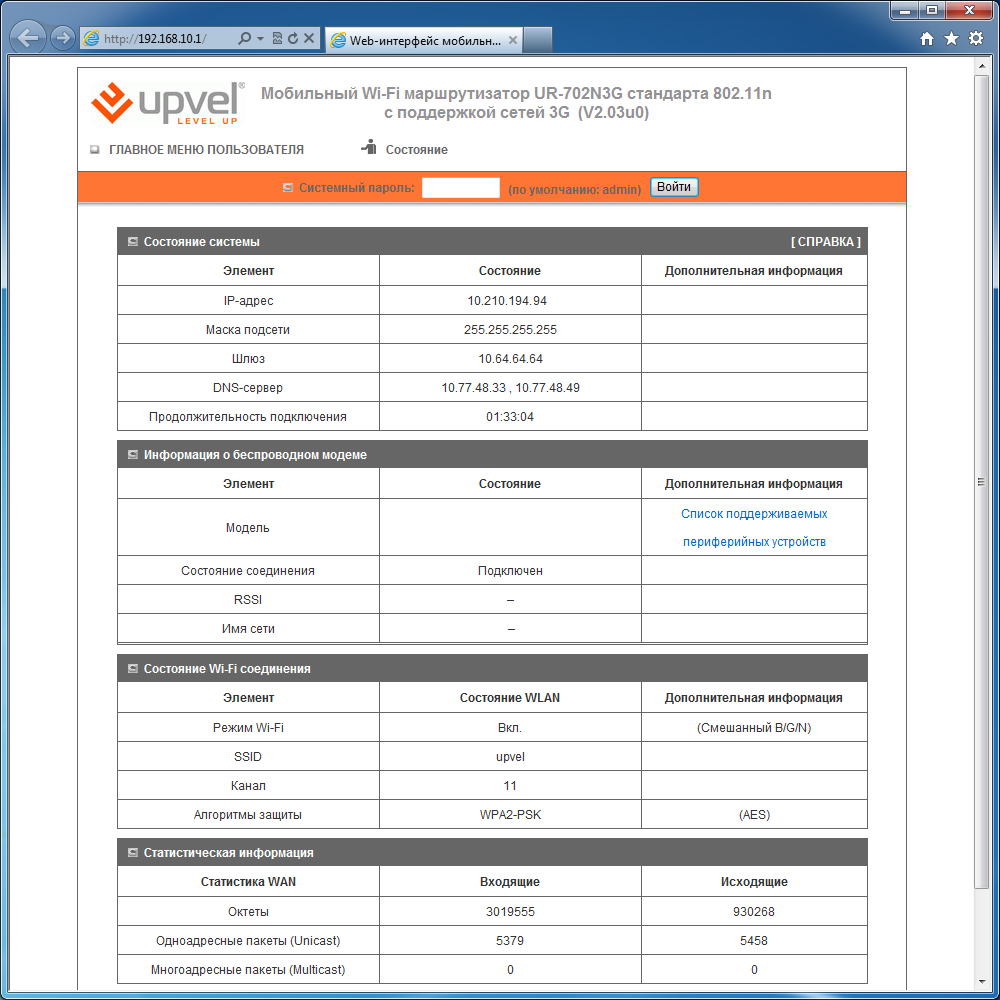

На стартовой странице интерфейса приводится справочная информация о текущем режиме работы, причем она доступна всем без ввода пароля администратора. Здесь же есть ссылка на актуальный список поддерживаемых модемов и телефонов. На момент публикации в нем насчитывалось более четырех сотен записей, хотя некоторые явно не относились к рассматриваемому роутеру (модем с интерфейсом PCI Express подключить к роутеру невозможно физически).

После ввода пароля пользователь, кроме общего состояния роутера, также сможет посмотреть журнал событий, список клиентов, список сессий NAT. Страницы настроек устройства собраны в несколько групп: базовые настройки, правила переадресации, настройки защиты, расширенные настройки, сервис. Отметим, что изменение многих параметров требует перезагрузки роутера. Впрочем, для подобной компактной модели это вполне простительно.

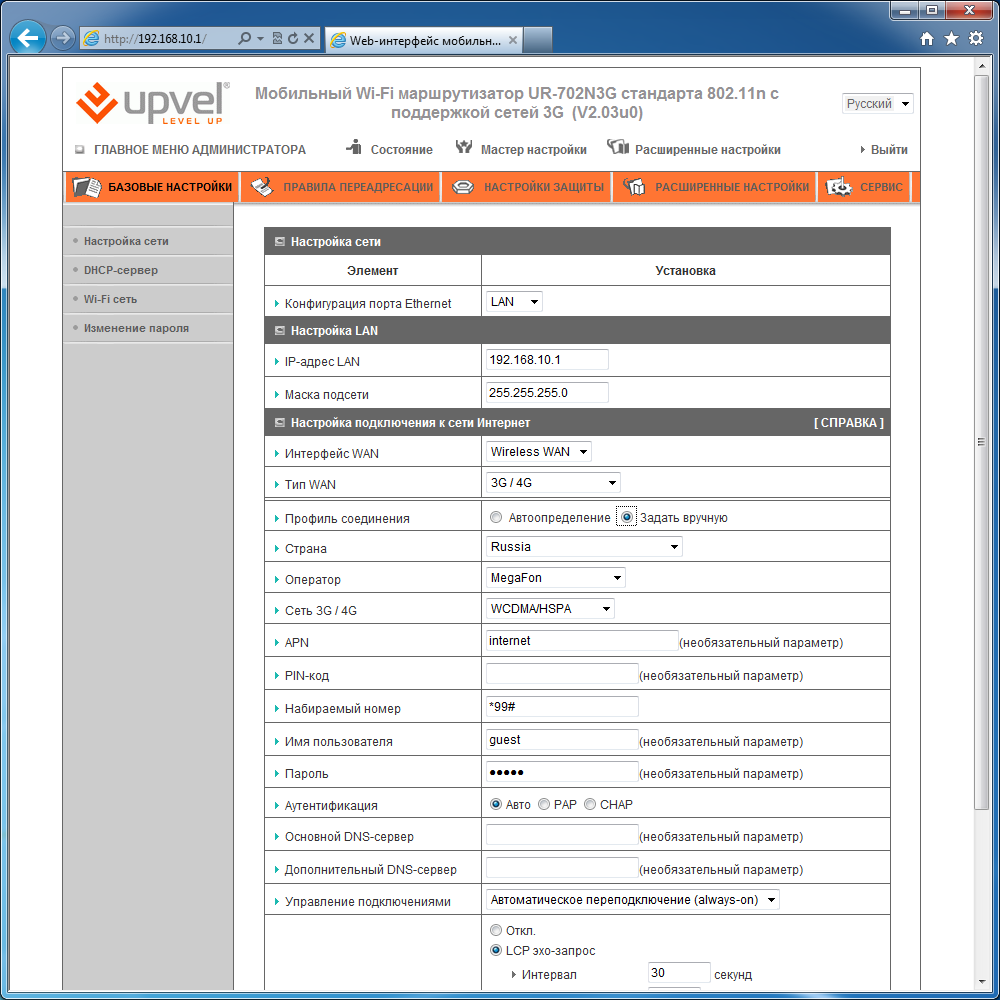

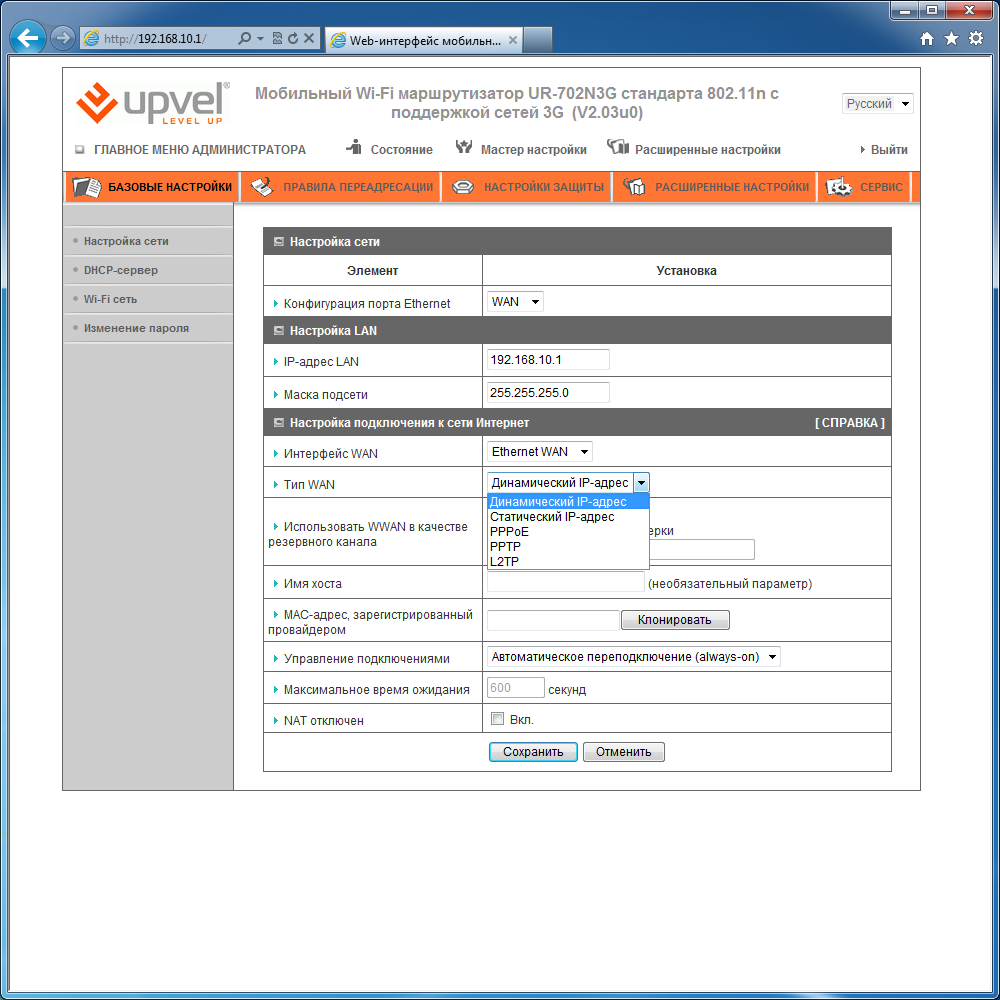

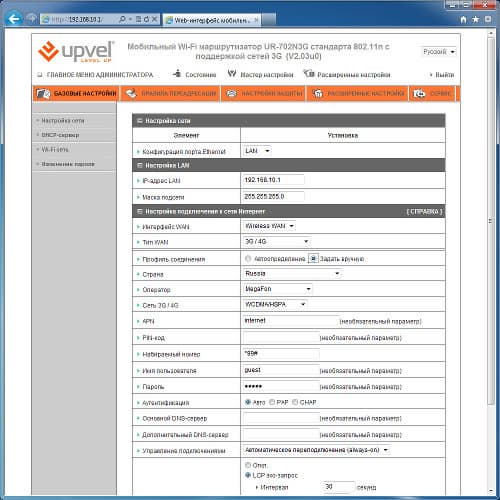

Основные сетевые опции указываются в разделе «Базовые настройки». Одной из них является выбор режима работы проводного порта: LAN для подключения клиентов или WAN для доступа в интернет по кабелю. Независимо от этой опции, роутер имеет собственный IP-адрес, который при необходимости можно изменить. Доступ в интернет по кабелю поддерживает варианты постоянного и динамического адреса, PPPoE, PPTP и L2TP. При этом пользователь может поменять большинство опций, в том числе и MAC-адрес порта. Соединение может устанавливаться по запросу или быть постоянно активным. При работе через Ethernet можно активировать опцию резервирования канала через мобильные сети. Как это работает, мы проверим в соответствующем разделе. При использовании постоянного и динамического адресов можно отключить технологию NAT.

Второй вариант подключения к сети Интернет — через сотовые модемы 3G/4G. В большинстве случаев никакие дополнительные настройки не потребуются, поскольку роутер способен самостоятельно определить параметры подключения к провайдеру. Если же что-то не сработает, то можно выбрать оператора из списка или вписать требуемые опции в ручном режиме.

Кроме того, можно использовать роутер для подключения к существующим сетям Wi-Fi в режиме клиента. Для этого предусмотрен встроенный сканер сетей, в результатах которого выбирается нужный вариант и вводится ключ шифрования. В таком режиме роутер раздает данное подключение как в проводной порт, так и по Wi-Fi. В настройках собственной точки доступа остаются доступными все опции, кроме номера канала. Такой вариант тоже может пригодиться, например в гостиницах.

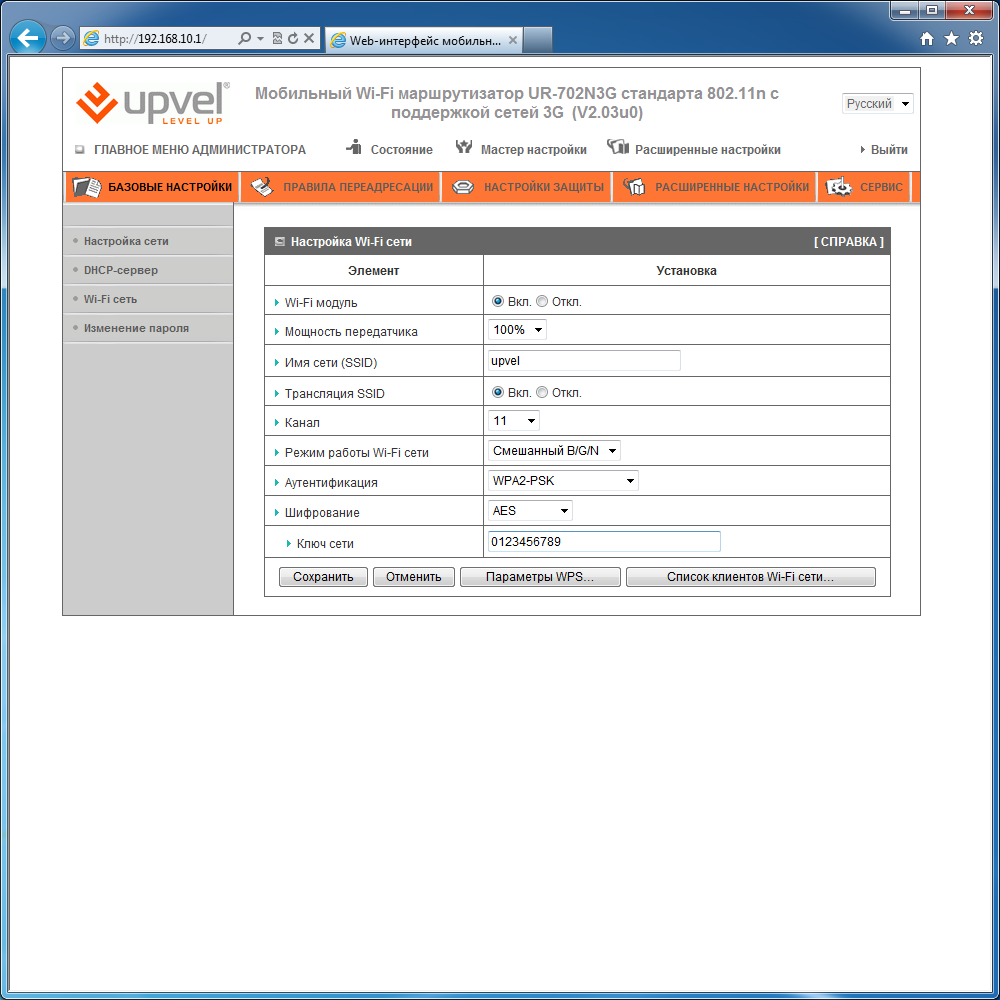

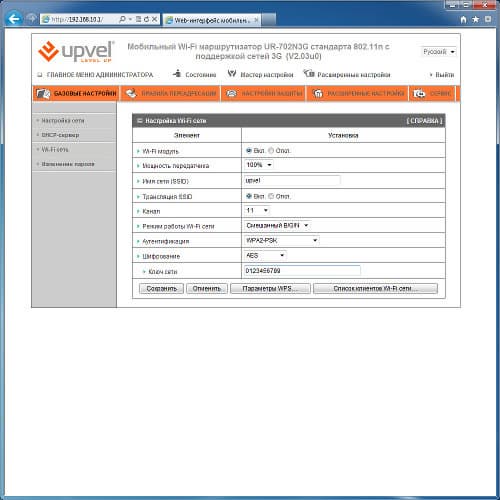

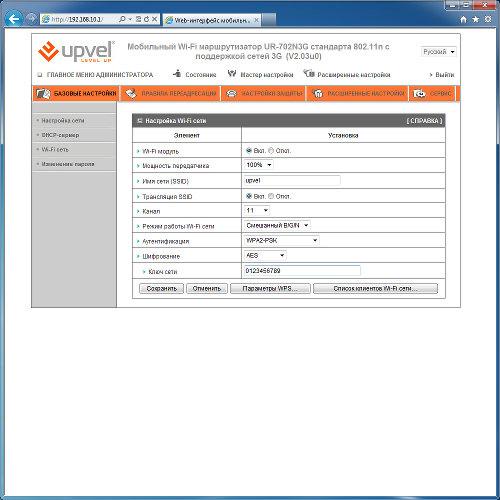

Настройки беспроводной сети включают в себя выбор имени сети, номера канала, режима работы (b, g, n и разные их комбинации), аутентификации (от открытой сети до WPA2-PSK) и пароля. На отдельной странице можно посмотреть список клиентов с их MAC-адресами. Есть поддержка технологии WPS для быстрого подключения новых адаптеров с использованием PIN-кода или кнопки. Для повышения уровня безопасности можно ее отключить.

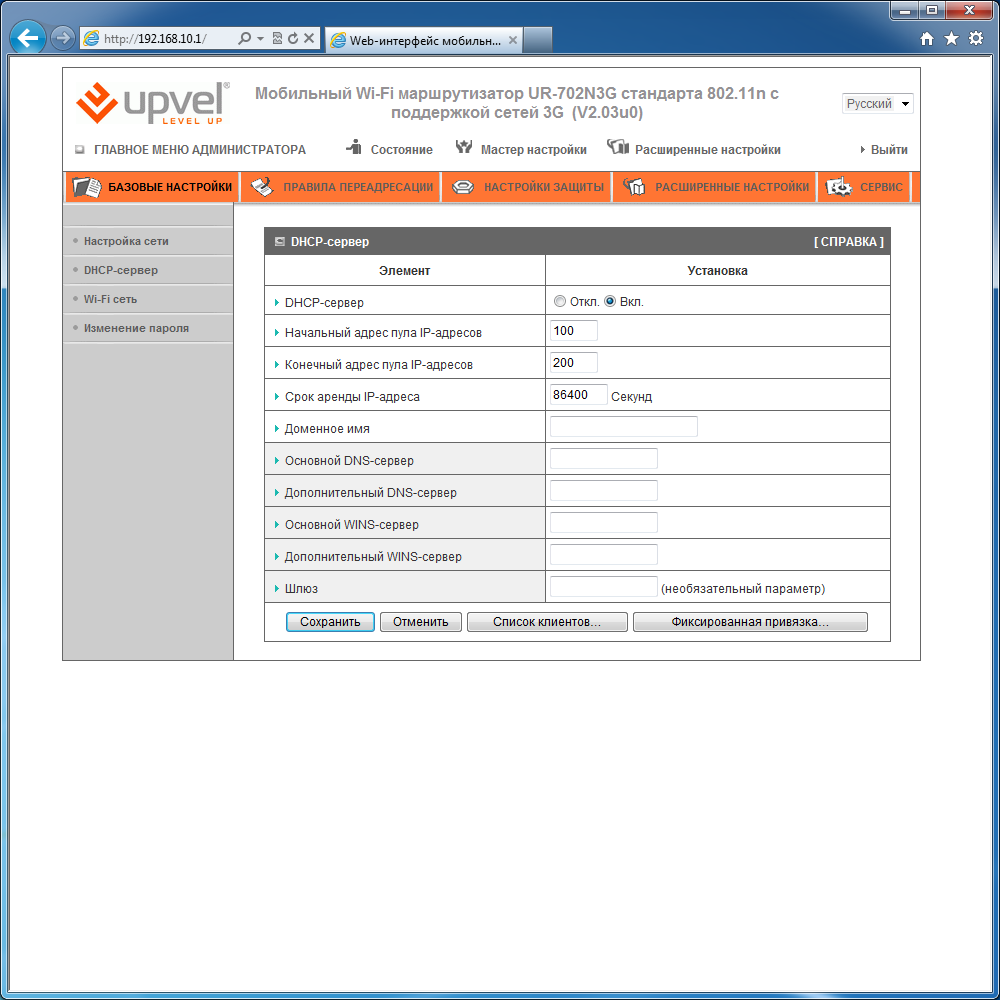

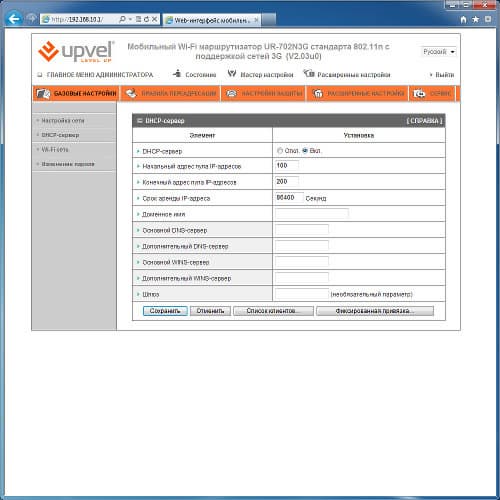

Для автоматической конфигурации клиентов используется сервер DHCP. В его опциях можно указать адреса DNS, WINS и шлюза. Есть возможность назначения фиксированных адресов нужным клиентам. Страница для изменения пароля администратора также находится в этой группе.

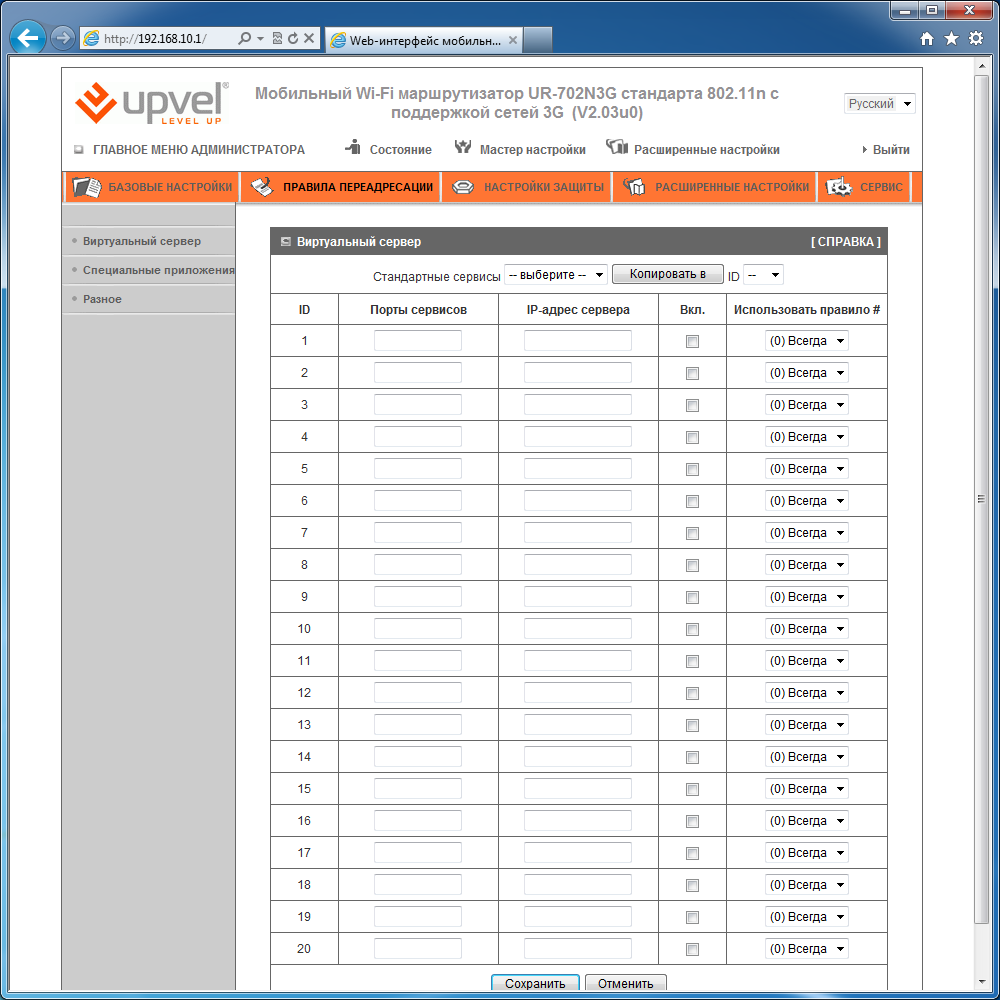

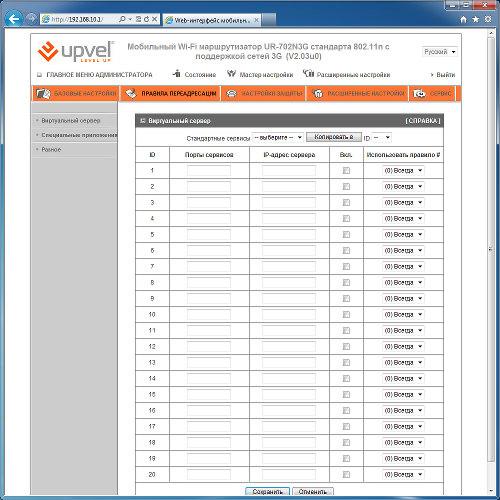

Правила переадресации портов позволяют запрограммировать до 20 обычных записей и до 8 правил-триггеров. При этом в первых можно транслировать сразу диапазоны, а установить разные номера для внешних и внутренних портов нельзя. В правилах можно дополнительно указать расписание работы. Кроме того, устройство имеет возможность настройки DMZ и включения протокола UPnP.

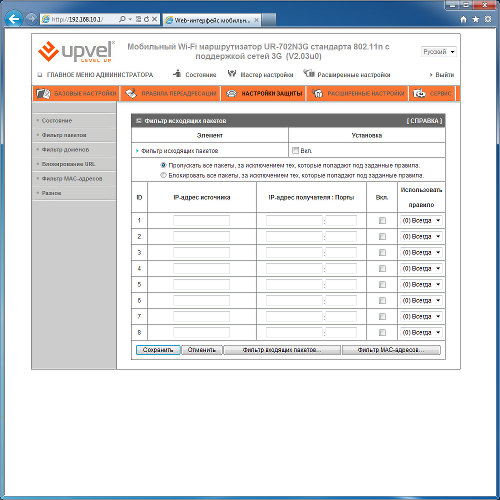

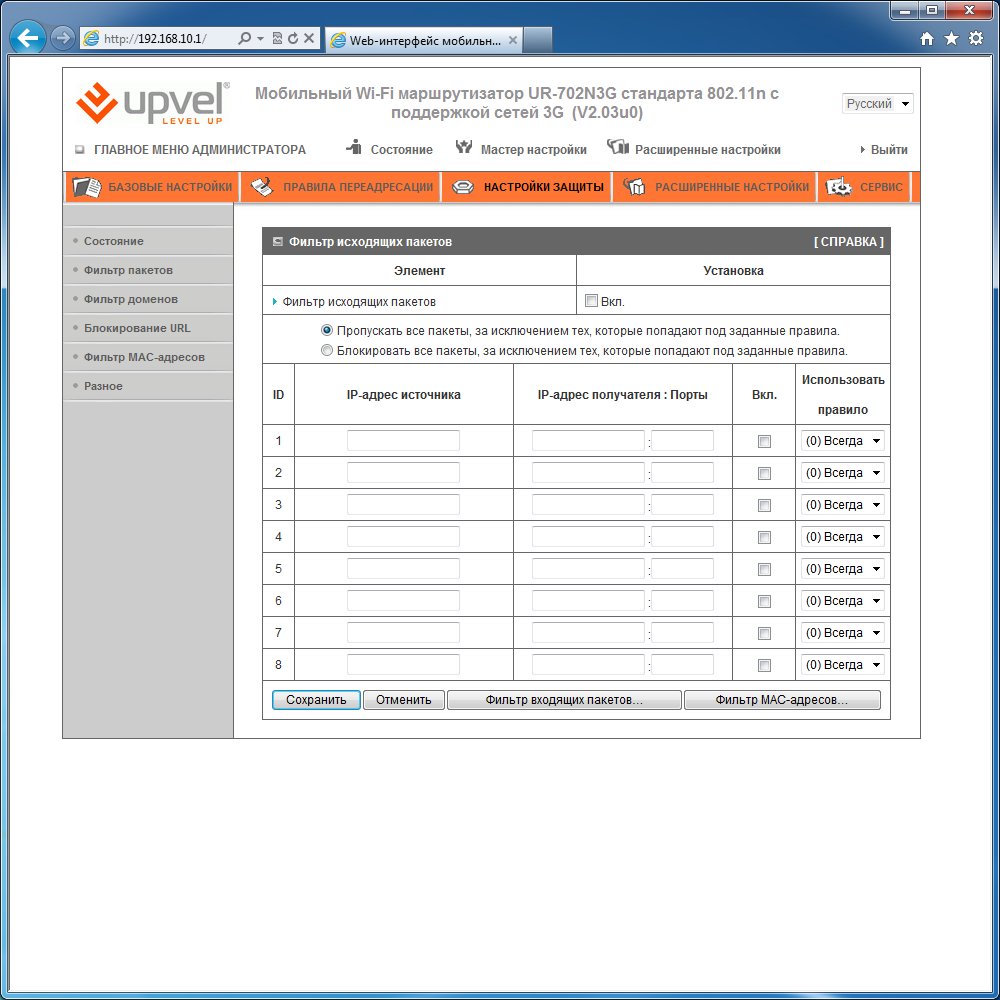

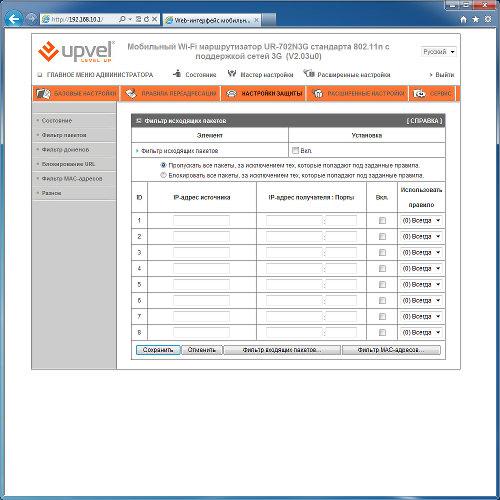

Несмотря на компактный размер, в роутере также реализованы несколько популярных функций для дополнительной защиты клиентов. Здесь можно найти фильтры MAC-адресов (до 100 записей), по ключевым словам в URL (10 записей), по имени домена (10 записей, есть опция исключения выбранных клиентов из проверки), пакетов (8 правил, участвуют адреса источника и получателя, порт получателя, расписание). В этой же группе настраивается удаленный доступ к интерфейсу роутера.

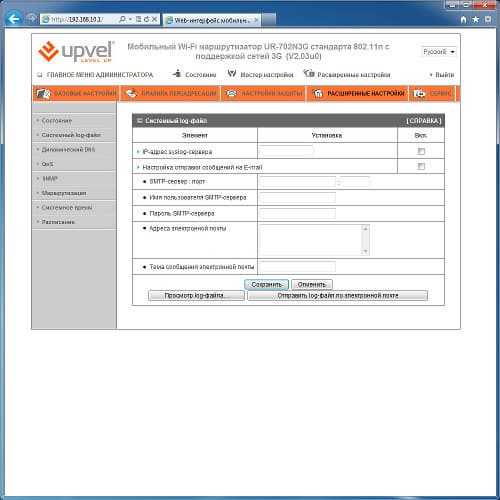

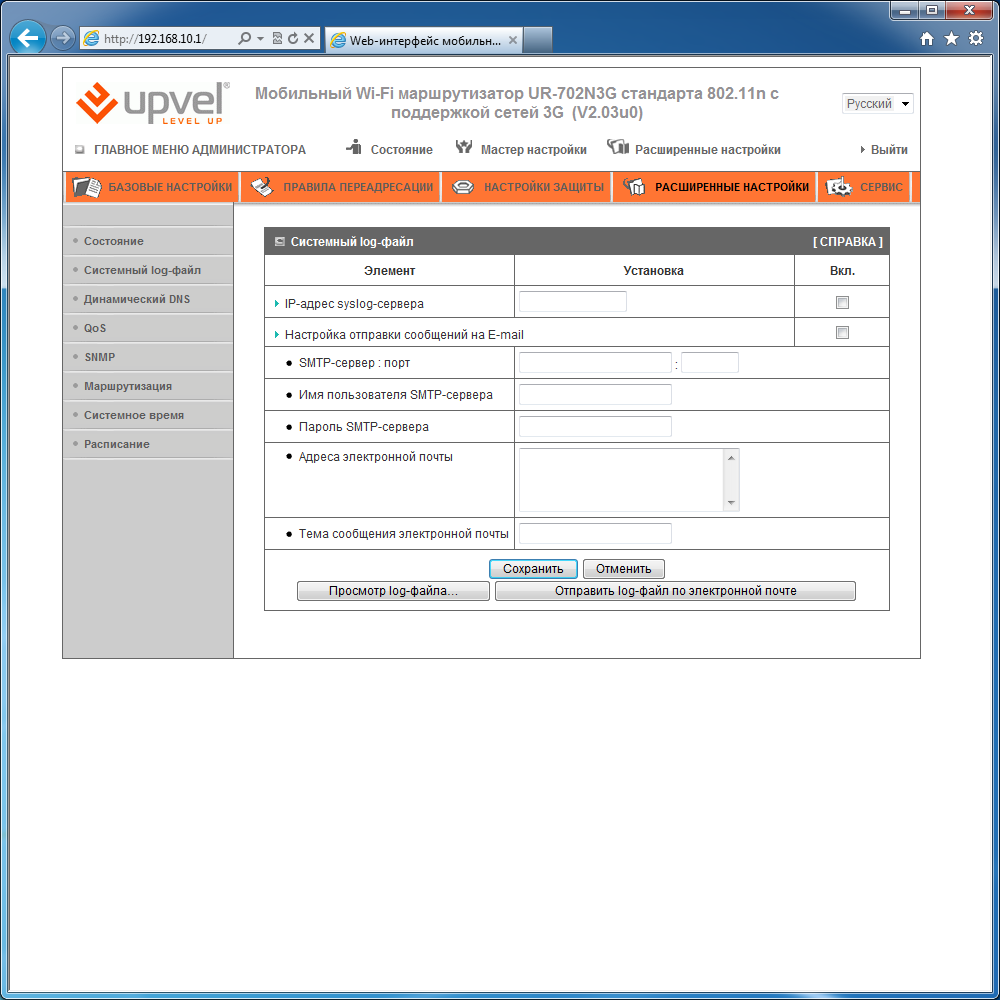

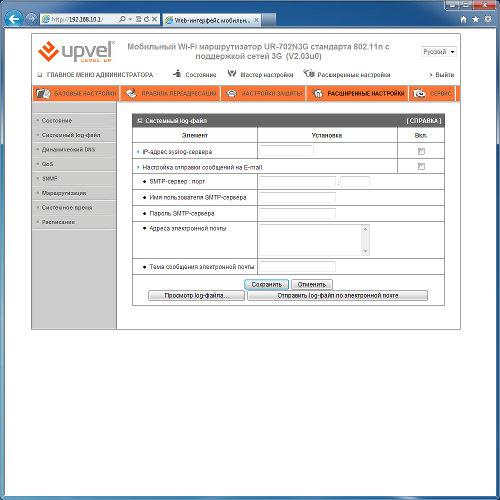

Страницы группы «Расширенные настройки» позволяют изменить несколько сетевых и системных опций. В частности, здесь есть настройка отправки журнала событий по электронной почте и на сервер syslog, клиент DDNS с несколькими сервисами, включение SNMP, динамической маршрутизации, ручное указание до восьми дополнительных маршрутов, настройка системного времени (с поддержкой синхронизации через интернет) и шаблонов расписаний, которые используются для некоторых сервисов. Устройство также поддерживает до восьми правил QoS, однако учитывая относительно невысокую общую производительность и ориентацию на работу через сети 3G/4G, маловероятно, что данная функция будет востребована.

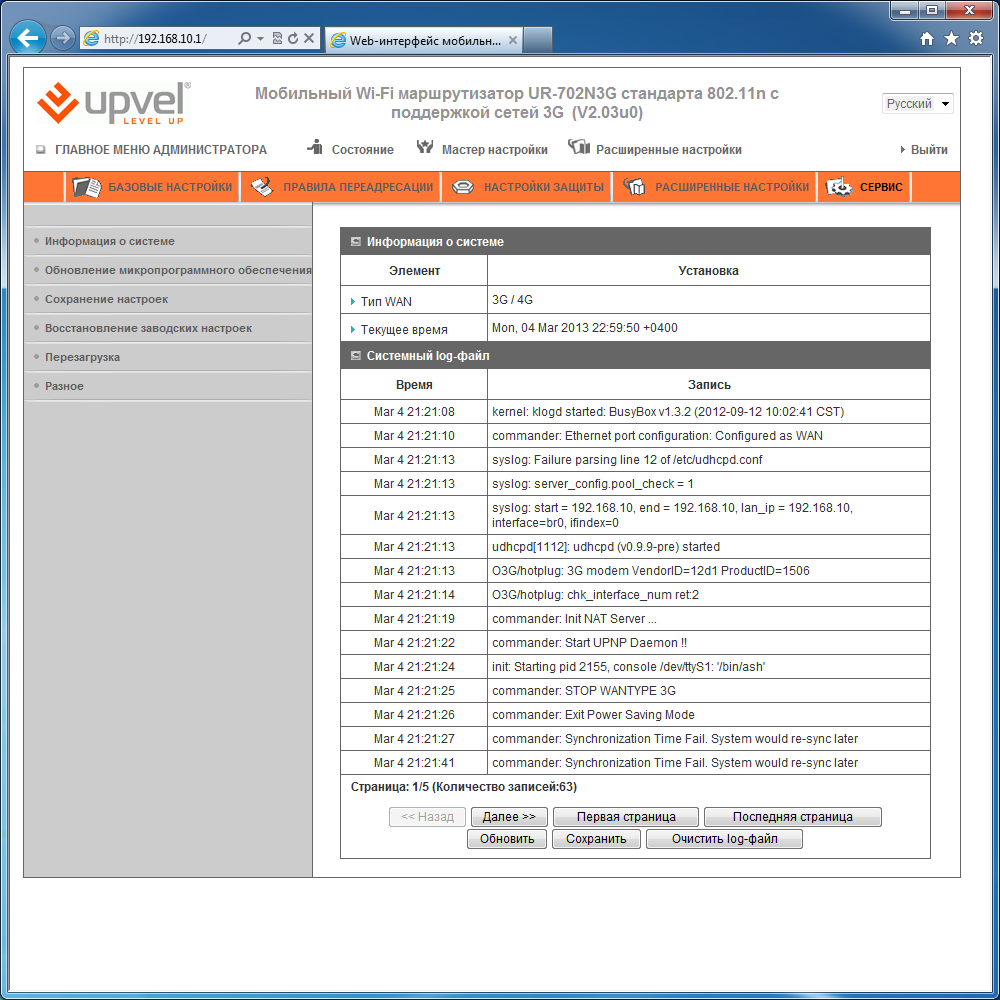

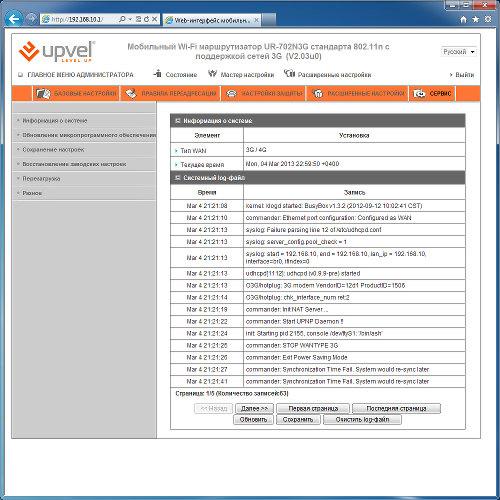

Раздел «Сервис» вполне стандартный: просмотр журнала событий, обновление прошивки, сохранение и сброс настроек, перезагрузка, утилита ping.

В целом можно сказать, что набор опций и возможностей является достаточным для данного класса устройств, от которых обычно не требуются дополнительные сервисы, а основная их задача состоит в обеспечении надежного соединения с интернетом в различных условиях и режимах.

Тестирование и производительность

Скорость работы через сети 3G/4G существенно зависит от оператора и условий приема, так что оценить влияние именно роутера в этом сценарии здесь достаточно сложно. В большинстве случаев он не будет ограничивать скорость доступа клиентов к интернету. В нашем тестировании для сетей 3G получались цифры на уровне единиц мегабит в секунду, а режим 4G сети Мегафон показывал 10-15 Мбит/с (использовался тарифный план с ограничением скорости). Замечаний к стабильности и надежности связи не было.

В случае основного подключения по кабелю можно задействовать модем для резервирования канала. При этом опционально указывается адрес удаленной системы, которая будет использована для проверки состояния подключения. Сервис работает по следующему алгоритму: при пропадании связи (причем не только физическом отключении кабеля но и недоступности указанного сервера, вышестоящего роутера и других причинах) роутер менее чем за минуту переключается на резервный канал через модем. А при восстановлении доступа по кабелю происходит обратный процесс. Данная реализация наиболее удобна для большинства пользователей.

Нагрузка при интенсивной работе в p2p дается роутеру не очень легко. Желательно в таких задачах ограничивать число подключений до пары сотен. На скорость загрузки популярных задач это повлияет не очень сильно, но вы сможете продолжать комфортно пользоваться доступом в интернет.

Попытка использовать устройство с провайдером «Билайн Интернет» окончилась неудачей: роутер не смог установить L2TP-соединение. Так что и про работу с IPTV мы сказать ничего определенного не можем.

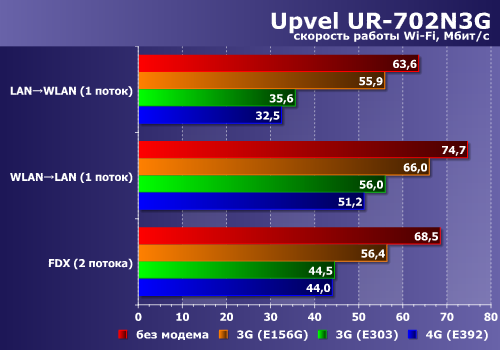

Для тестирования беспроводного контроллера и скорости маршрутизации с кабельным подключением использовался адаптер Upvel UA-222WNU. Роутер настраивался на режим 802.11b/g/n c WPA2-PSK AES. Расстояние между беспроводными устройствами составляло около одного метра. На первом графике приводится скорость работы между сегментами LAN и WLAN (Wi-Fi) при подключении к интернету через модем, что отражает один из наиболее популярных сценариев использования устройства. При этом были проверены три модема (E156G, E303 и E392), а также работа без подключения модема.

Как мы видим, установленное соединение с провайдером может приводить к снижению скорости обмена данными в локальном сегменте сети. При этом более современные модемы (E303 и E392) влияют на нее достаточно заметно. Кроме того, первый из них работает в режиме сетевой карты, и формально исключение из работы стандартного клиента PPP должно было бы снизить нагрузку на процессор роутера. В большинстве случаев данная особенность не будет существенна, но все-таки стоит ее учесть, если хочется обеспечить высокую скорость в локальной сети при одновременном подключении к интернету через сотовый модем. Если же говорить про беспроводной контроллер в роутере, то он показывает максимальную производительность соответственно своим техническим характеристикам — на уровне 65-75 Мбит/с.

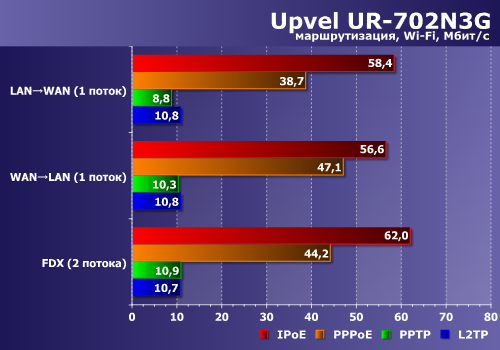

Вторая группа тестов используется для проверки скорости маршрутизации с проводным подключением. В этом случае клиент может работать только через W-Fi, что также влияет на результаты. Проверялись все совместимые варианты подключений — IPoE, PPPoE, PPTP и L2TP.

Результаты в первых двух режимах неплохие (40-60 Мбит/с) и соответствуют скорости беспроводного контроллера устройства. А вот в PPTP и L2TP цифры заметно ниже — на уровне 10 Мбит/с. Так что если ваш тарифный план более производительный, рассматриваемое устройство вам не подойдет.

Впрочем, все-таки основной сценарий использования модели — доступ к интернету через сети 3G/4G. С ним роутер справляется неплохо, показывая хорошую производительность и стабильность соединения.

Выводы

Сегодня модули для подключения к интернету по сетям сотовых провайдеров присутствуют во множестве мобильных устройств, не говоря уже о широком распространении смартфонов. Так что может показаться, что отдельный 3G/4G-роутер не так уж и нужен.

Однако в некоторых сценариях он будет иметь преимущество: организуется единая беспроводная сеть с относительно высокой производительностью, есть дополнительные возможности по конфигурации роутера (например, трансляция портов и фильтры), можно использовать один контракт для нескольких устройств одновременно, поддерживается работа по проводному подключению. Рассматриваемая модель не имеет привязки к оператору или стандарту, поскольку используется внешний модем. Это позволит подобрать оптимальный вариант под требуемые условия.

Скорость работы устройства можно оценить как хорошую для наиболее популярных сценариев использования. Беспроводной контроллер роутера обеспечивает производительность согласно своей аппаратной конфигурации. Набор возможностей прошивки соответствует данному классу устройств. Отметим поддержку большого числа модемов, включая устройства для сетей четвертого поколения. В качестве дополнительных бонусов упомянем работу с проводным подключением к интернету и режим беспроводного ретранслятора. Не очень удачным решением для данной модели стоит признать глянцевый корпус и отсутствие каких-либо вариантов крепления.

Средняя цена в Москве, актуальная на момент чтения вами данной статьи, составляет Н/Д(1).
